42NQ009 - Airconditioner CARRIER - Gratis gebruiksaanwijzing en handleiding

Producttype	Airconditioner (split-systeem)
Merk	Carrier
Model	42NQ009
Koelcapaciteit	2,6 kW (9.000 BTU/h)
Verwarmingscapaciteit	2,8 kW (9.550 BTU/h)
Afmetingen binnenunit (BxHxD)	790 x 275 x 200 mm
Afmetingen buitenunit (BxHxD)	720 x 495 x 250 mm
Gewicht binnenunit	9,5 kg
Gewicht buitenunit	27 kg
Voeding	220-240 V / 50 Hz / 1 fase
Stroomverbruik (koelen)	0,8 kW
Energieklasse (koelen)	A++
Koelmiddel	R32
Geluidsniveau binnenunit (laag/hoog)	21 / 38 dB(A)
Geluidsniveau buitenunit	50 dB(A)
Functies	Koelen, verwarmen, ventilator, ontvochtigen, slaapmodus, timer, swing
Afstandsbediening	Ja (meegeleverd)
Filter	Wasbaar stoffilter
Onderhoud	Filter maandelijks reinigen; jaarlijkse professionele controle aanbevolen
Veiligheid	Oververhittingsbeveiliging, automatische herstart, kinderslot
Reserveonderdelen	Filter, afstandsbediening, printplaat
Repareerbaarheid	Modulair ontwerp; reserveonderdelen beschikbaar

Veelgestelde vragen - 42NQ009 CARRIER

Hoe installeer ik de Carrier 42NQ009 airconditioner?

De installatie moet worden uitgevoerd door een erkende koeltechnicus. Sluit de binnen- en buitenunit aan met koelleidingen en elektrische kabels volgens de handleiding. Zorg voor voldoende vrije ruimte rond de units.

Hoe reinig ik het filter van de airconditioner?

Schakel het apparaat uit en verwijder het filter aan de voorzijde. Was het met lauwwarm water en een mild schoonmaakmiddel. Laat het volledig drogen voordat u het terugplaatst. Doe dit maandelijks voor optimale prestaties.

Wat betekenen de foutcodes op het display?

Raadpleeg de foutcodetabel in de handleiding. Veelvoorkomende codes: E1 (storing kamertemperatuursensor), E2 (storing verdamper sensor), E3 (storing condensor sensor). Neem bij aanhoudende fouten contact op met de klantenservice.

Kan ik de airconditioner gebruiken als kachel?

Ja, de 42NQ009 heeft een warmtepomp en kan ook verwarmen. Stel de gewenste temperatuur in op de afstandsbediening en selecteer de verwarmingsmodus. Het apparaat werkt efficiënt tot buitentemperaturen van -15°C.

Hoe stel ik de timer in?

Druk op de timerknop op de afstandsbediening. Stel de gewenste inschakel- of uitschakeltijd in met de + en - toetsen. Bevestig met de timerknop. U kunt de timer annuleren door nogmaals op de timerknop te drukken tot '0' verschijnt.

Waarom ruik ik een vreemde geur uit de airconditioner?

Dit kan komen door een vuil filter of schimmel in de unit. Reinig het filter en controleer of de afvoerpijp niet verstopt is. Laat bij aanhoudende geur de unit professioneel reinigen.

Werkt de afstandsbediening niet?

Controleer of de batterijen leeg zijn en vervang ze indien nodig. Richt de afstandsbediening op de sensor van de binnenunit op een afstand van maximaal 8 meter. Als het nog niet werkt, reset dan de airconditioner door de stroom kort uit te schakelen.

Is de airconditioner energiezuinig?

Ja, de 42NQ009 heeft energielabel A++ voor koelen en verwarmen. Gebruik de slaapmodus en timer om energie te besparen. Houd ramen en deuren gesloten tijdens gebruik.

Kan ik de airconditioner zelf repareren?

Alleen eenvoudig onderhoud zoals filterreiniging is zelf uit te voeren. Voor reparaties aan het koelcircuit, elektrische componenten of compressor is een gecertificeerde monteur vereist. Raadpleeg de garantievoorwaarden.

Waar vind ik de serienummer?

Het serienummer staat op een sticker aan de zijkant of onderkant van de binnenunit en op de buitenunit. Noteer dit nummer voor serviceaanvragen.

GEBRUIKSAANWIJZING 42NQ009 CARRIER

[1484]GEVAAR	De behuizing niet monteren, repareren, openen noch demonteren. Hierdoor loopt men elektrocutiegevaar. Laat dit over aan de dealer of een specialist.Het toestel afzetten voorkomt geen elektrocutie.Het toestel dient te worden geïnstalleerd conform de nationale voorschriften.De aansluiting op het stroomnet moet zijn voorzien van een schakelaar die alle polen bedient en met een contactscheiding van minstens 3 mm.
[7438]WAARSCHUWING	Stel uw lichaam niet te lang bloot aan de koude luchtstroom.Stop niets in de luchtinlaat/-uitlaat.Bij abnormale werking (brandgeur, enz.) moet u de airconditioning afzetten en de voeding loskoppelen of de stroom onderbreken.
[1646]OPGELET	Reinig het toestel niet met water. Dit kan elektrocutie tot gevolg hebben.Gebruik deze airconditioning niet voor andere doeleinden zoals bijvoorbeeld het bewaren van levensmiddelen, het kweken van dieren, enz.Ga niet op de binnen-/buitenmodule zitten en plaats er ook niets op. Dit kan leiden tot letsels of schade aan het apparaat.Raak niet de aluminium koelrippen aan, daar dit blessures veroorzaken kan.Zet de hoofdschakelaar of stroomonderbreker af alvorens het toestel te reinigen.Zet de hoofdschakelaar of stroomonderbreker af wanneer het toestel gedurende lange tijd niet wordt gebruikt.Het wordt aanbevolen, na een lange looptijd, door een specialist servicewerkzaamheden aan het toestel te laten verrichten.

Open het luchtinlaatrooster en verwijder de luchtfilters.
2. Bevestig de filters. (zie detail in de accessoirelijst)

Batterijen aanbrengen

Neem het deksel van het batterijvak.

Plaats 2 nieuwe batterijen (type AAA) en hou

daarbij rekening met de (+) en (−) aanduidingen.

1. Druk op RST: reset de afstandsbediening
2. Doe het deksel weer op zijn plaats.

3 LUCHTSTROOMRICHTING

1	Druk op FIX : Beweeg het blaasrooster in de gewenste verticale richting.
2	Druk op SWING: Automatische luchtverdeling en nogmaals drukken om te stoppen.
3	Manueel horizontaal instellen.

Opmerking:

• Het rooster niet handmatig bewegen.
• Het rooster wordt automatisch ingesteld, zodra de bedrijfsmodus ingeschakeld wordt.

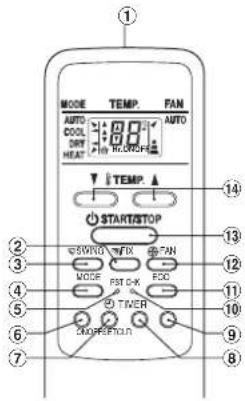

4 AFSTANDSBEDIENING

① Infraroodsignaalzender
② Blaasroosterregelknop (FIX)
③ Toets voor automatische jaloezie-instelling (SWING)
④ Standkeuzeknop (MODE)
⑤ De Knoop van het terugstellen (RST)
⑥ Timer AAN-knop (ON)
⑦ Timer UIT-knop (OFF)
⑧ Reserveertoets (SET)
⑨ Annuleertoets (CLR)
⑩ Controletoets (CHK)
⑪ Economy-knop (ECO)
⑫ Ventilatorregelknop (FAN)
⑬ Start/Stop-toets (START/STOP)
⑭ Temperatuurregelknop (▼ ▲)

5 AUTOMATISCHE WERKING (AUTOMATISCHE OMSCHAKELING)

Om automatisch de koelfunctie of de functie met uitsluitend ventilatie te kiezen en de ventilatorsnelheid te regelen.

. Druk op MODE : kies AUTO.

1. Druk op ▼ ⚫ : stel de gewenste temperatuur in.

De van fabriekswege ingestelde temperatuur is 24°C en het beschikbare temperatuurinstelbereik is ±5°C.

6 KOELING/VERWARMING/VENTILATE WERKING

Druk op MODE: Kies COOL, HEAT of AUTO FAN.

1. Druk op ▼ ⚡▲ : Stel de gewenste temperatuur in.

COOL: Min. 7°C, HEAT: Max. 30°C, AUTO FAN : Geen temperatuurindicatie

1. Druk op FAN : Kies AUTO, LOW ▲, MED ▲, HIGH ▲.

7 DROGE WERKING

Bij ontvochtigen wordt automatisch een lichte koeling doorgevoerd.

. Druk op MODE : Kies DRY.

1. Druk op ▼ ⚡▲ : Stel de gewenste temperatuur in.

8 ECO-WERKING

Om automatisch de kamertemperatuur, de ventilatorsnelheid en de bedrijfsfunctie te regelen.

. Druk tijdens de AUTO en COOL functie op ECO: start en stop de functie.

1. Druk, nadat de functie gestopt is, op MODE of FAN.

Opmerking:

- Onder sommige omstandigheden, levert de ECO-modus, vanwege de energiesparende eigenschappen, geen adequate koeling.

9) TIJDELIJK WERKING

Wanneer de afstandsbediening zoek is of de batterijen leeg zijn

• Met een druk op de RESET knop kan het toestel aan en uit worden geschakeld zonder gebruik te maken van de afstandsbediening.
• De bedrijfsmodus wordt op AUTOMATIC-bedrijf ingesteld, de ingestelde temperatuur is 24°C en de snelheid van de ventilator staat op automatisch.

1. Druk op SET : Stel de timer in.
2. Druk op CLR : Annuleer de timer.
3. Druk op ⏻ START/STOP : stop de timer van de airconditioner.

Opmerking:

Indien u niet, binnen 30 seconden, op SET, ON of OFF drukt, wordt de timerinstelling geannuleerd.

11 AUTOMATISCHE HERSTART

Om de airconditioning automatisch te herstarten na een stroomuitval (Toestel moet zijn aangeschakeld.)

Instelling

. Houdt de RESET-toets op de binneneenheid 3 seconden ingedrukt, om de bedrijfsfunctie te starten. (3 pieptonen en het OPERATION-lampje knippert, gedurende 5 seconden, 5 keer per seconde) - Bedien niet ON-timer en OFF-timer.

1. Houdt de RESET-toets op de binneneenheid 3 seconden ingedrukt, om de bedrijfsfunctie te annuleren. (3 pieptonen maar het OPERATION-lampje knippert niet)

12) ONDERHOUD

Schakel eerst de stroomonderbreker uit.

Filter terugzetten (alleen voor sommige modellen)

Het FILTER-lampje brandt; de filter moet gereinigd worden.

Om het lampje uit te schakelen, moet u, op het binnenapparaat, op de RESET-toets drukken.

Binnenmodule en afstandsbediening

- Reinig de binnenmodule en de afstandsbediening met een vochtige doek indien nodig. - Gebruik geen benzine, thinner, schuurpoeder noch chemisch behandeld stofdoek.

. Beveiligingsfunctie van drie minuten: Voorkomt dat het toestel gedurende 3 minuten kan worden gestart nadat het plots werd herstart of aangeschakeld.
2. Voorverwarming: Laat het toestel 5 minuten opwarmen voor het begint te verwarmen.
3. Warmeluchtregeling: Wanneer de kamertemperatuur de insteltemperatuur bereikt, wordt het ventilatortoerental automatisch verlaagd en stopt de buitenmodule.
4. Automatisch ontdooien: Bij het ontdooien werken de ventilatoren niet.
5. Warmvermogen: Warmte wordt geabsorbeerd van buiten en binnen afgegeven. Wanneer het buiten te koud is, gebruikt u bij voorkeur een verwarmingstoestel samen met de airconditioning.
6. Hou rekening met sneeuwophoping: Stel de buitenmodule zo op dat ze niet is blootgesteld aan ophoping van sneeuw, bladeren of dergelijke.
7. Tijdens het bedrijf van het apparaat is soms een kraakgeluid te horen. Dit is normaal, daar een kraakgeluid veroorzaakt kan worden door de uitzetting/ krimping van kunststof.

Opmerking: Punt 2 tot 6 voor verwarmingsmodel

Werkingsvoorwaarden

Temp. Functie	Buitentemperatuur	Kamertemperatuur
	42NQ009, 01242NQV009S, 012S
Verwarming	- 0°C ~ 24°C	Minder dan 28°C
Koeling	5°C ~ 43°C	2 °C ~ 32°C
Droog	5°C ~ 43°C	7°C ~ 32°C

14

STORINGEN VERHELPEN (CONTROLES)

Toestel werkt niet.	Gebrekkige koeling of verwarming.
De hoofdschakelaar staat af.De stroomonderbreker werd geactiveerd om de stroomvoorziening te onderbreken.Geen stroom.ON timer is ingesteld.	De filters zitten vol stof.De temperatuur is niet correct ingesteld.Deuren of vensters staan open.De luchtuitlaat of –inlaat van de buitenmodule is afgesloten.Het ventilatortoerental is te laag ingesteld.Werkingsstand FAN of DRY.

15 A-B SELECTIE AFSTANDSBEDIENING

Voor afzonderlijke gebruik van de afstandsbediening voor elke binneneenheid, voor het geval dat 2 airconditioners dicht bij elkaar geïnstalleerd zijn.

Instelling afstandsbediening B.

. Druk op de RESET-toets op de binneneenheid om de airconditioner aan te schakelen.

1. Richt de afstandsbediening op de binneneenheid.
2. Houdt de [CHK] toets op de afstandsbediening ingedrukt met de punt van de stift. "00" verschijnt in de display.
3. Druk tegelijkertijd op MODE en [CHK]. "B" verschijnt nu in de display en "00" verdwijnt en de airconditioner schakelt uit. De afstandsbediening B wordt in het geheugen opgeslagen.

Opmerking:

Herhaal de bovengenoemde stap om de afstandsbediening in te stellen op A.

1. Voor de afstandsbediening A verschijnt geen "A" in de display.
2. De van fabriekswege ingestelde standaardwaarde van de afstandsbediening is A.
