GEBRUIKSAANWIJZING 40 QKX CARRIER

Zie voor montage-instructies voor deze unit en de buiten-unit de betreffende handleidingen.

Inhoud

Blz.

Algemeen 2

Systeembeschrijving 3

Infrarood afstandbediening.... 4

Afbeelden van de gekozen functies (display) 5

Beveiligingen 5

Alarmlampjes en regeling op de unit 6

Periodieke controle 6

Bedienen van de afstandbediening 7/8

Optimaal comfort/laag energieverbuik 9

Reinigen 9

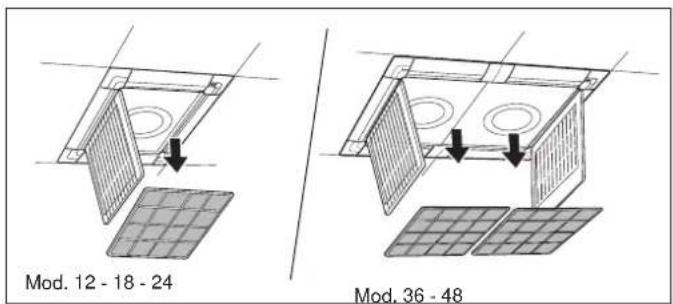

Reinigen van het filter 10

Onderhoud 10

Langere tijd uit bedrijf.... 10

Storingzoeken.... 11

Bediening en onderhoud

Lees deze gebruiksaanwijzing goed door en bewaar hem, zodat u nu en in de toekomst uw Carrier airconditoner optimaal kunt gebruiken.

- Dit apparaat voldoet aan de laagspannings-richtlijn 73/23EEG (veiligheid) en aan EMC richtlijn 89/336EEG voor elektromagnetische compatibiliteit.

- Controleer of de elektrische voeding op de buiten-unit is aangesloten.

- De elektrische voeding moet overeenkomen met de gegevens op het typeplaatje van de unit.

- Bewaar deze Bedienings- en Onderhoudsinstructies zorgvuldig.

- De elektrische installatie moet voldoen aan de plaatselijke voorschriften (NEN1010) De unit moet worden voorzien van een aardleiding.

- Gebruik de airconditioner alleen voor het doel waarvoor hij is bestemd. Het apparaat is niet geschikt voor gebruik in zeer vochtige ruimten.

- Gebruik het apparaat niet als het beschadigd is. Schakel in dat geval de unit uit. Schakel de hoofdstroom af en neem contact op met uw installateur.

- Schakel ALTIJD de hoofdstroom uit voordat met werkzaamheden aan de unit wordt begonnen.

- Carrier is niet aansprakelijk voor schade veroorzaakt door modificaties of fouten in de elektrische- of koelmiddelaansluitingen gedurende de montage of voor oneigenlijk gebruik van de apparatuur. In dergelijke gevallen komt de garantie onmiddellijk te vervallen.

- Als de veiligheidsrichtlijnen voor de elektrische montage niet worden gevolgd kan in geval van kortsluiting brand ontstaan.

- Deze apparatuur mag alleen worden geïnstalleerd en in bedrijf gesteld door gekwalificeerd (STEK erkend) personeel.

- Open de elektronische afstandbediening niet zelf, maar neem bij probelemen contact op met uw installateur.

- Deze apparatuur bevat draaiende delen (ventilator). Zorg ervoor dat kinderen daar niet mee in aanraking kunnen komen.

- Stel de temperatuur zodanig in dat een optimaal comfort gehandhaafd blijft, vooral wanneer de unit is geplaatst in een ruimte met kinderen, bejaarden of gehandicapten die zelf de instelling niet kunnen wijzigen.

- Voor een goede werking moet de airconditioner werken binnen de bedrijfslimieten zoals aangegeven in de tabel "Bedrijfslimieten" in de brochure "Montage-instructies".

• Controleer de unit op transportschade. Dien in geval van schade een claim in bij de vervoerder.
• Dit apparaat bevat koudemiddel. Onderhoud aan het koudemiddelcircuit mag alleen worden uitgevoerd door gekwalificeerd (STEK erkend) personeel.
• Unit en de verpakking zijn vervaardigd van milieuvriendelijke materialen en zijn geschikt voor hergebruik.
• Voer het verpakkingsmateriaal af volgens de plaatselijke voorschriften.
• Dit apparaat bevat koudemiddel dat volgens de plaatselijke voorschriften moet worden afgevoerd. Nadat de levensduur van het apparaat is verstreken moet dit worden afgevoerd door een erkend bedrijf volgens de geldende voorschriften.
• De batterijen van de afstandbediening bevatten stoffen die belastend zijn voor het milieu. Ze dienen dus te worden afgevoerd naar een "chemobak".

WAARSCHUWING:

Schakel de unit niet uit door de hoofdvoeding uit te schakelen. De unit moet altijd via de afstandbediening worden afgeschakeld.

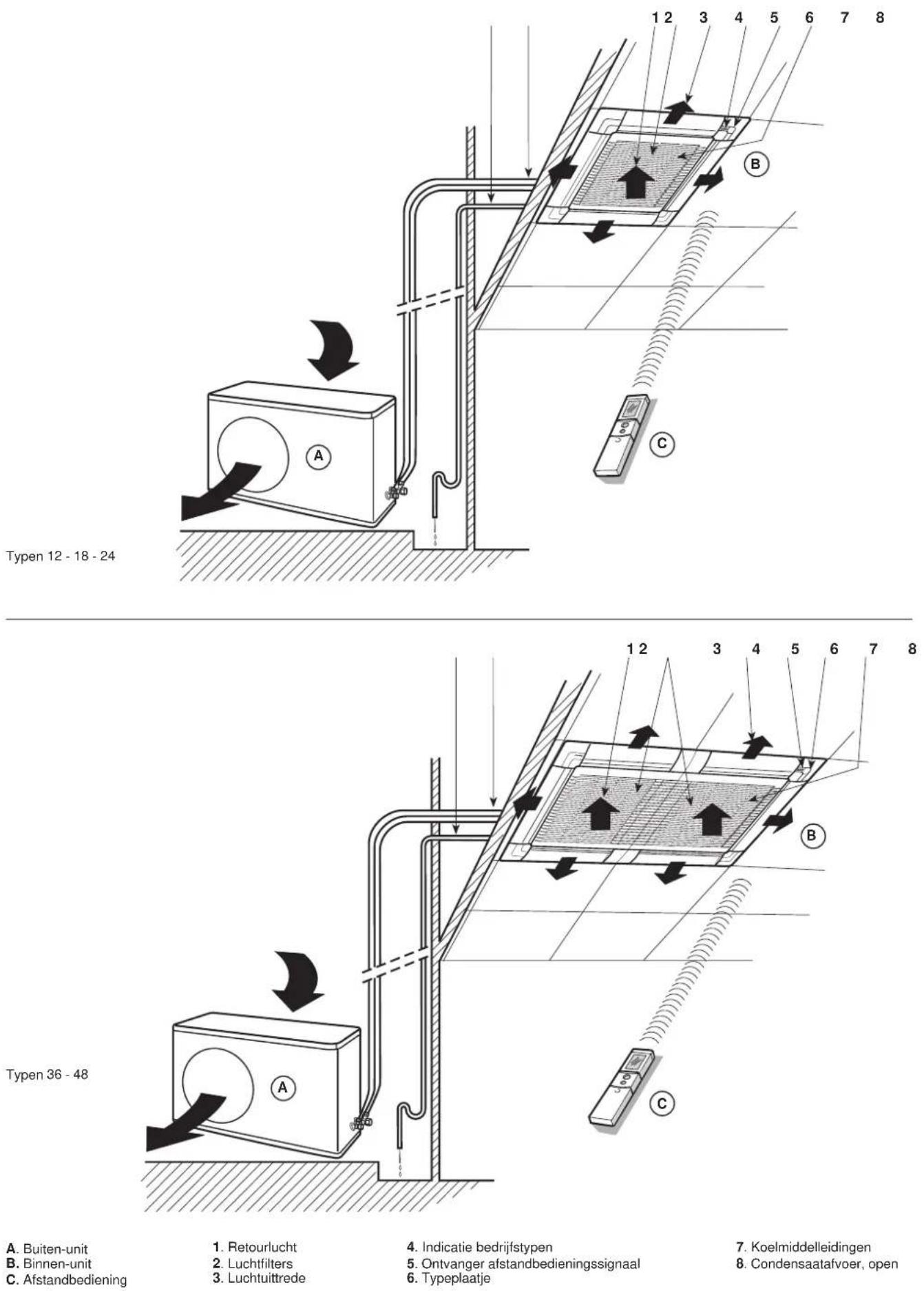

A. Buiten-unit
B. Binnen-unit
C. Afstandbediening
1. Retourlucht
2. Luchtfilters
3. Luchtuittrede
4. Indicatie bedrijfstypen
5. Ontvanger afstandbedieningssignaal
6. Typeplaatje
7. Koelmiddelleidingen
8. Condensaatafvoer, open

Infrarood afstandbediening

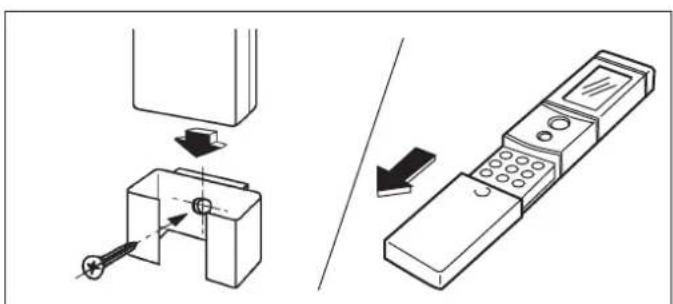

Bevestig de houder voor de afstandbediening op de wand.

De afstandbediening werkt op 2 batterijen (IEC LR03/1,5 V). Als de batterijen opraken wordt de signaalafstand korter en de uitlezing van de display zwakker. Gebruik nooit batterijen die al gebruikt zijn of twee verschillende batterijen.

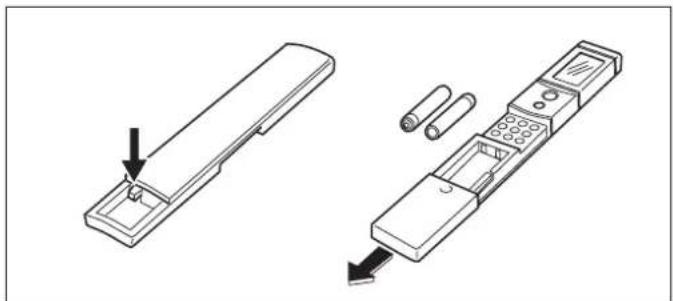

Plaatsen van de batterijen:

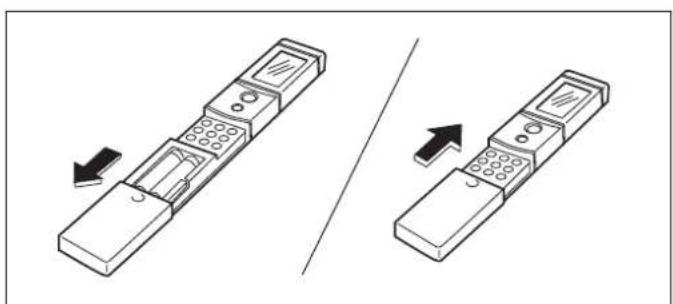

Schuif het deksel omlaag.

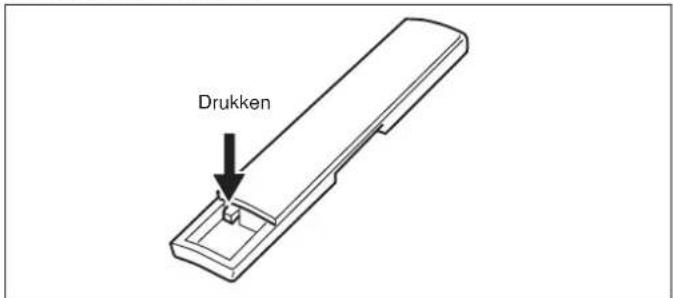

Druk (met display boven) op het palletje aan de rechter binnenzijde om het deksel helemaal te ontgrendelen.

Plaats de batterijen en breng het deksel weer aan.

Het maximum bereik van de afstandbediening is ± 6 meter. Zorg dat de infrarood-stralen niet belemmerd worden. Om signalen te verzenden en te ontvangen moet de afstandbediening op de unit gericht worden. Als een toets op de afstandbediening wordt ingedrukt wordt een signaal naar de unit geseind die de ontvangst bevestigt met een pieptoon.

Direct zonlicht op de ontvanger kan de goede ontvangst van het signaal verstoren.

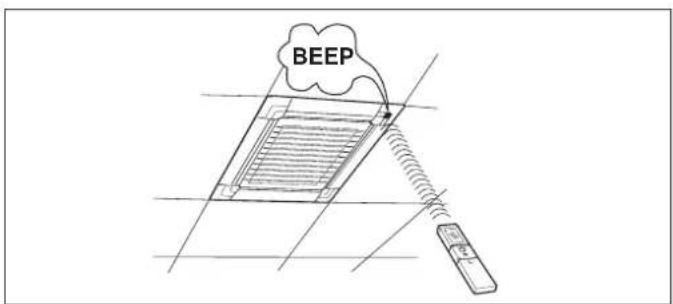

Hoort u geen pieptoon, controleer dan de werking door op een van de toetsen E, F L of J onder het schuifdeksel te drukken.

Op het moment dat het signaal wordt verzonden, wordt op de display symbool 1 afgebeeld. Zo lang dit zichtbaar blijft kunnen geen andere signalen worden verzonden. Pas als symbool 1 niet meer wordt afgebeeld kan een nieuwe signaal worden verzonden.

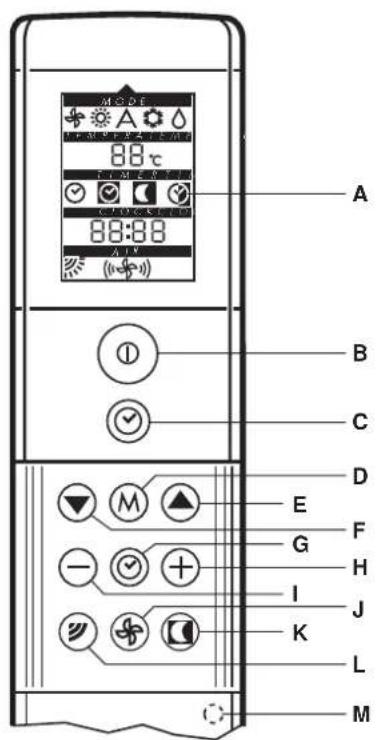

A. Display

B. Aan/uit toets

C. Klok aan/uit

D. Bedrijfstype

E. Temperatuur verhogen

F. Temperatuur verlagen

G. Keuze tijdklokbedrijf

H. Instelling klok of tijdklok (hoger)

I. Instelling klok of tijdklok (lager)

J. Ventilatorsnelheid

K. Nachtbedrijf

L. Stand toevoerluchtrooster (niet in werking)

M. Instellen klok

1. Zendsignaal

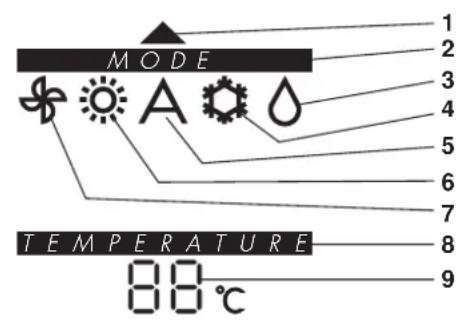

2. Bedrijfstype

3. Alleen ontvochtigen

4. Koelen + ontvochtigen

5. Automatisch bedrijf

6. Verwarmen (indien van toepassing)

7. Alleen ventileren

8. Temperatuur

9. Gekozen temperatuur

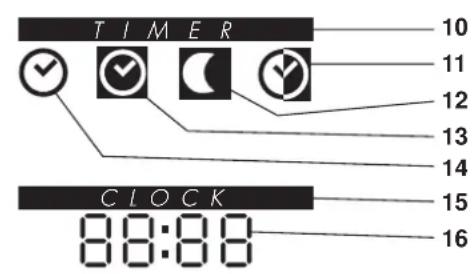

10. Bedrijfstype tijdklok

11. Gecombineerde Aan/Uit programmering

12. Nachtbedrijf

13. Geprogrammeerde eindtijd

14. Geprogrammeerde starttijd

15. Klok

16. Aan-/afschakeltijd

17. Luchtfunctie

18. Ventilatorsnelheid

19. Functie niet in werking

Tabel I: Beveiligingen

Type beveiliging Effect	van beveiliging Bedrijfstype In werking
Cold draft Binnenventilator uit of werkt op lagere Verwarmen in Bij op prevention snelheid dan gekozen warmtepompbedrijf tijdens bedrijf
Ontdooicyclus	Binnenventilator uit of werkt op lagere Verwarmen in snelheid dan gekozen warmtepompbedrijf		Tijdens bedrijf
Tegen bevriezen van koelbatterij	Compressor uit Koelen Tijdens bedrijf
Tegen frequent pendelen	Compressor uit	Koelen of warmtepompbedrijf	Bij opstart
Op elektrische verwarmingselementen	Ventilator stopt 30 seconden Elektrische nadat de unit is afgeschakeld	Als unit verwarming	stopt

WAARSCHUWING:
(units met elektrisch verwarmingselement)
Als de elektrische verwarmingselementen worden uitgeschakeld door de hand-reset thermostaat, controleer en verhelp de oorzaak van de afschakeling voordat u de thermostaat weer reset. De thermostaat bevindt in de schakelkast. Als de storing blijft, neem dan contact op met uw installateur. In warmtepompbedrijf ondergaat de unit een aantal ontdooicycli om ijs te verwijderen dat zich bij zeer lage buitentemperaturen mogelijk kan vormen op de buitenunit. In deze cycli zal de snelheid van de ventilator automatisch afnemen en kan pas gevarieerd worden nadat de ontdooicyclus is voltooid.

Brandt als de tijdklok is ingesteld.

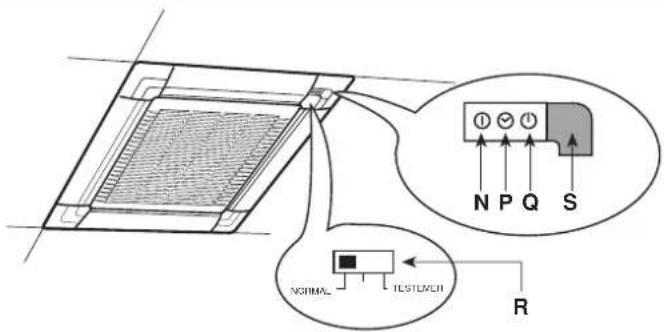

Q ⏻ Rood lampje:

Brandt als er een beveiliging in werking is.

R Bedrijfsschakelaar:

Drie standen voor 'normaal', 'emergency' en 'test' bedrijf.

"Normal": stand voor standaard bedrijf van de unit.

"Emergency": zet de schakelaar in deze stand als de afstandbediening is zoekgeraakt of niet goed werkt. Met de schakelaar in deze stand werkt de unit in automatisch bedrijf bij 23°C ruimtetemperatuur, middelste ventilator snelheid en zonder tijdklok. De afstandbediening kan niet worden gebruikt.

Kan de afstandbediening weer worden gebruikt, zet dan de schakelaar weer op 'normal'.

"Test": (alleen te gebruiken door de installateur of service-technicus): Met de schakelaar in deze stand werkt de unit 30 minuten lang in koelbedrijf. Dit kan worden beëindigd door op een willekeurige toets van de afstandbedining te drukken.

S Zendsignaal van afstandbediening.

Opmerkingen:

• Als lampje N ① knippert is er een bedrijfsstoring (zie onder 'Storingen').
• Als lampje P knippert, is de stroom afgeschakeld. Dit signaal is alleen verlicht als tijdklokbedrijf is geactiveerd.
• Als lampje Q ⏻ brandt is er een beveiliging in werking.
• In tabel I is een overzicht opgenomen van de beveiligingen in de unit. Een aangesproken beveiliging betekent niet dat de unit niet goed functioneert. Na een bepaalde tijd (afhankelijk van de beveiliging) zal de unit automatisch terugkeren naar normaal bedrijf.

Tabel II: Periodieke controle

Binnen-unit	ledere maand	ledere 4 maanden	leder jaar
Luchtfilter reinigenCondensaatafvoerleiding reinigenBatterijen afstandbediening vervangen	● (1)	●	●
Buiten-unit	ledere maand	ledere 4 maanden	leder jaar
Buitenkant buitenbatterij reinigenBuitenbatterij van binnenuit reinigen (2)Elektrische componenten met lucht schoonblazen (2)Controle bevestiging elektrische aansluitingen (2)Reinig ventilatorwaaier (2)Controle bevestiging ventilator (2)Reinig condensaatopvangbak (2)		●	●●●●●●●

Aan/uit (toets B)

Als de unit niet in bedrijf is geeft de afstandbediening alleen de huidige kloktijd aan.

Mochten er toch andere meldingen zichtbaar zijn, druk dan op toets B ① om de afstandbediening uit te schakelen.

Druk op toets B ① om de unit te starten. Lampje N ② op de unit gaat branden en de display geeft de waarden aan die nog in het geheugen zitten.

Het systeem werkt volgens de waarden die de display aangeeft.

Als de unit het startsignaal niet bevestigt met een pieptoon en lampje N ① gaat niet branden, schakel de afstandbediening dan uit door op toets B ① te drukken en begin opnieuw.

Druk op toets B Ⓐ om de unit af te schakelen. De lampjes op de unit gaan uit en de display geeft alleen de huidige kloktijd aan.

Als de unit niet stopt, schakel de afstandbediening dan in door op toets B ① te drukken en begin opnieuw.

Bij sommige speciale bedrijfscondities blijft de ventilator nog 30 seconden werken nadat de unit is gestopt. Lampje Q ⏻ op de unit gaat branden.

Als toets B Ⓐ (starten) te snel wordt ingedrukt na een afschakeling, dan zorgt een beveiliging ervoor dat de compressor pas na drie minuten weer start. Ook in dit geval gaat lampje Q Ⓑ op de unit branden.

De unit geeft alleen een pieptoon als het signaal goed is ontvangen.

Klok Aan/Uit (toets C)

Druk deze toets in als u wilt dat de unit in tijdklokbedrijf werkt met de programma's die u met toets G ☑ heeft gekozen. Als deze functie in werking is, brandt het signaallampje P ☑ op de unit.

Na een stroomstoring gaat lampje P ☑ knipperen en gaat de unit werken in het zelfde bedrijfstype als voor de storing.

Door een stroomstoring wordt het tijdklokbedrijf uitgeschakeld. Druk 2 x op toets C ☑om de functie weer te activeren.

Keuze bedrijfstype (toets D)

Hiermee kan het bedrijfstype worden gekozen.

Als de knop wordt ingedrukt worden de bedrijfstypen na elkaar afgebeeld.

De unit bevestigt de ontvangst van het signaal met een pieptoon en de relevante symbolen worden afgebeeld.

Symbol op display

Koelen en ontvochtigen

Verwarmen (indien van toepassing)

Automatisch

De unit werkt in automatisch bedrijf om de gekozen temperatuur te handhaven.

Alleen ontvochtigen

Het systeem, geregeld door een microcomputer, verwijdert vocht uit de lucht zonder dat noemenswaardige verschillen in de ruimtetemperatuur ontstaan.

Alleen ventileren

Temperatuur instellen

HOGER (toets E)

LAGER (toets F)

Druk op toets UP (E of DOWN (F) om de temperatuur te verhogen of te verlagen.

De unit bevestigt de keuze met een pieptoon en het symbool verschijnt op de display. De temperatuur kan worden gekozen tussen 18 en 29°C (op hele graden).

In koelbedrijf zal de unit niet starten als de gekozen temperatuur hoger is dan de ruimtetemperatuur en in verwarmingsbedrijf (indien van toepassing) niet als de gekozen temperatuur lager is dan de ruimtetemperatuur.

Keuze bedrijfstype tijdklok (toets G)

Druk op toets G om een van de volgende bedrijfstypen te kiezen.

Symbol op display

geen Continu bedrijf (tijdklok uit)

Geprogrammeerde starttijd

Geprogrammeerde afschakeltijd

Gecombineerde programmering (periodieke start en afschakelen)

Instellen van de starttijd

Druk op toets G ⏻ tot op de display onder het woord TIMER het start symbool verschijnt.

- De tijd die op de display wordt afgebeeld is de vorige geprogrammeerde starttijd:

- Druk op de toetsen H -en I oth de nieuwe tijd te kiezen (kan op kwartieren) van 0.00 tot 23.45 uur.

Als de tijd is ingevoerd moet de tijdklok in werking worden gesteld. Druk op toets C ⚙ (tijdklok aan/uit).

Lampje P √ op de unit gaat branden en de unit zal nu op de geprogrammeerde tijd starten.

Als de unit in bedrijf is wanneer u bevestigt via toets C ⚙, dan schakelt hij af en start weer op de geprogrammeerde tijd.

Instellen van de stoptijd

Druk op toets G ☑ tot op de display onder het woord TIMER het stop symbool verschijnt.

De tijd die op de display wordt afgebeeld is de vorige geprogrammeerde stoptijd.

U kunt nu de nieuwe tijd kiezen (zie onder 'Instellen van de starttijd').

Als de unit afgeschakeld is wanneer u bevestigt via toets C ⚙, dan start hij en stopt weer op de geprogrammeerde tijd.

Gecombineerde aan/uit programmering

Als aan/uit programmering wordt gekozen, schakelt de unit automatisch iedere dag op dezelfde tijd aan en uit. Het programmeren verloopt als volgt:

1. Druk op toets G ⚙ tot op de display het start symbool verschijnt. Stel nu de gewenste starttijd in (zie onder Instellen van de starttijd).
2. Druk weer op toets G ⚙ om het stop symbool op de display af te beelden. Stel de stoptijd in.
3. Druk op toets G ⚙ tot het symbool voor gecombineerde programmering op de display staat. Samen met dit symbool worden de start- en stopsymbolen en de geprogrammeerde tijden afgebeeld.
4. Daarna moet toets C ⏻ worden ingedrukt om het programma te bevestigen. Lampje P ⏻ op de unit gaat branden.
5. Als de geprogrammeerde start- en stoptijden hetzelfde zijn of elkaar overlappen, dan werkt de gecombineerde programmering niet.

Tijdklokfunctie stoppen/onderbreken: Druk op toets C 🕒 Lampje P 📊 op de unit gaat uit en het symbool voor tijdklokbedrijf verdwijnt van de display. In het geheugen van de unit wordt het bedrijfstype waarin hij werkte toen er werd onderbroken opgeslagen: aan als hij in bedrijf was, uit als hij was afgeschakeld.

Als de tijdklok functie aan is (lampje P ⚙ op de unit brandt), dan staat op de display altijd het symbool van het huidige tijdklokprogramma. De afgebeelde tijd is de werkelijke tijd.

Als maar een van de twee programma's is gekozen, d.w.z. de starttijd of de stoptijd, dan blijft de unit in het gekozen bedrijfstype (aan of uit) nadat hij op de geprogrammeerde tijd is gestart of gestopt. Om het bedrijfstype te wijzigen moet de unit handmatig worden gestart of gestopt, of er moet een nieuw programma worden gekozen door op toets C ⚙ te drukken.

Na een stroomstoring tijdens tijdklokbedrijf gaat de unit werken in het zelfde bedrijfstype als voor de storing. Lampje P ⚙ op de unit gaat knipperen als teken dat het tijdklokbedrijf is uitgeschakeld. Druk 2 x op toets C ⚙ om de functie weer te activeren.

Tijd wijzigen (toetsen H en I)

Instellen van de tijd voor tijdklokprogramma gekozen met toets G Druk op toets H of op toets I Deze toetsen worden ook gebruikt om op de display de tijd te wijzigen onder het woord CLOCK.

Ventilatorsnelheid (toets J)

Druk op toets J om de ventilatorsnelheid te kiezen.

Symbool op display

Lage snelheid (voor nachtbedrijf)

Middelste snelheid

Hoge snelheid (voor snel koelen)

Automatisch (de ventilator schakelt automatisch over de de snelheid die het beste comfort biedt). Als deze functie is geactiveerd, dan knipperen de stippellijntjes.

Nachtbedrijf (toets K)

Als deze functie is gekozen en toets C wordt ingedrukt, dan gaat de ventilator automatisch in de laagste stand werken. Een uur later gaat de temperatuur bij koelen 1°C omhoog (bij verwarmen, indien van toepassing, 1°C omlaag) tot maximaal 2°C in twee uur. Na 5 uur schakelt de unit af. Als deze functie wordt geactiveerd, dan wordt op de display een paar seconden lang de tijd afgebeeld waarop de unit zal worden afgeschakeld. Druk weer op toets C om de functie uit te schakelen.

Instellen klok (toets M)

Wijzigen van de op de display afgebeelde tijd: zet de afstandbediening aan door op toets B ① te drukken (de batterijen moeten uiteraard zijn aangebracht).

• Druk met een puntig voorwerp op de toets in het gaatje rechts bij het batterijcompartiment. De uuraanduiding gaat knipperen. Druk op toetsen H - en I - om het juiste uur in te stellen.
• Druk weer op de toets in het gaatje rechts bij het batterijcompartiment. Nu gaat de minutenaanduiding knipperen. Druk op toetsen H — en I om de juiste minuten in te stellen.
• Als u nu weer op de toets in het gaatje bij het batterijcompartiment drukt, wordt de klokfunctie geactiveerd.

Optimaal comfort bij minimaal energieverbruik - Reinigen

Optimaal comfort bij minimaal energieverbruik

Zet de airconditioner aan voordat het binnen te warm wordt. U voorkomt dan ongemak omdat de unit de temperatuur en de vochtigheid sneller op het gewenste comfortniveau kan brengen. Schakel de airconditioner niet met de thermostaat in en uit. Laat de thermostaat staan in de stand die voor u de meest comfortabele condities geeft.

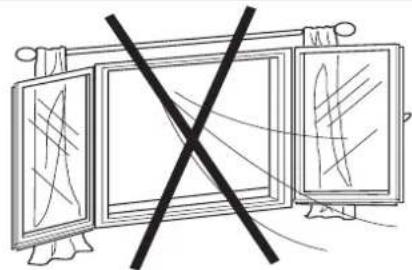

Houd deuren en ramen zoveel mogelijk gesloten.

Vermijd directe zoninstraling door de gordijnen te sluiten of de binnen- of buitenzonwering neer te laten.

Zorg dat de unit onbelemmerd lucht kan uitblazen. Anders wordt de luchthoeveelheid en het rendement lager, hetgeen tot storingen kan leiden.

Zorg dat de luchtfilters schoon zijn.

Zorg ervoor dat de luchtuitblaasrichting goed is ingesteld

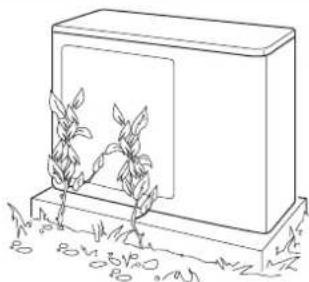

Maak af en toe de ruimte rond de buiten-unit schoon (bladeren etc.) voor een goede luchtcirculatie.

Reinigen

- Zet de unit uit en schakel de stroom af.

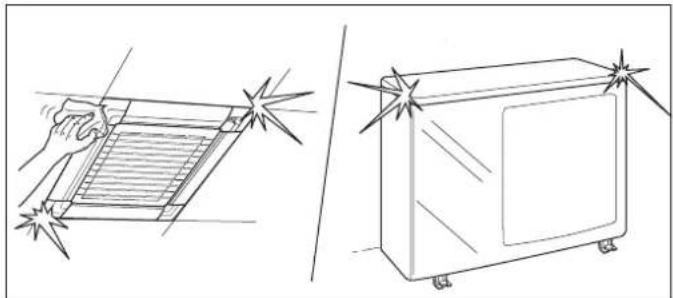

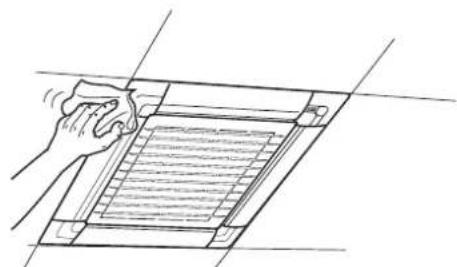

Reinig de grille met een vochtige doek en wrijf na met een droge doek. Gebruik geen heet water, benzine, oplosmiddel of schuurmiddelen omdat deze de kunststof van de grille kunnen aantasten. Ook sommige insectenverdelgingsmiddelen kunnen de grille aantasten.

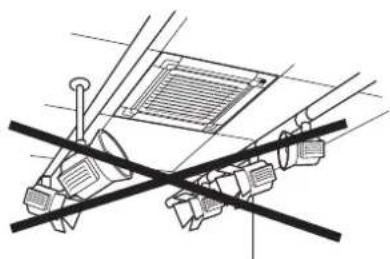

De regeling mag alleen met een droge doek worden afgenomen. Plaats geen warmtebronnen in de directe nabijheid van de unit, anders kunnen de panelen worden beschadigd.

Reinigen van het filter - Onderhoud - Afschakelen voor langere tijd

Reinigen van het filter

Het luchtfilter verwijdert stof en andere verontreinigingen uit de lucht. Een vervuild luchtfilter heeft een nadelige invloed op de goede werking en de bedrijfskosten van de unit. Controleer het luchtfilter minimaal eenmaal per maand of vaker indien de unit in een stoffige ruimte is geplaatst.

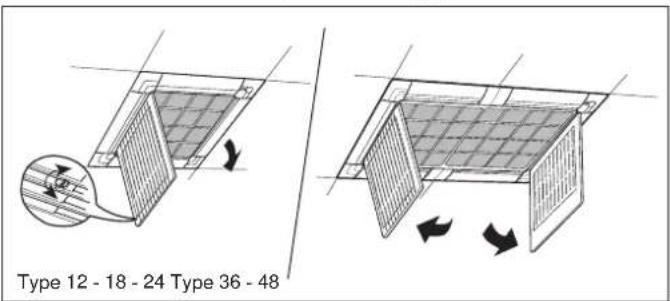

Openen van de grille:

Draai de schroeven een kwart slag (2 schroeven voor 12 - 18 - 24 en vier voor 36-48).

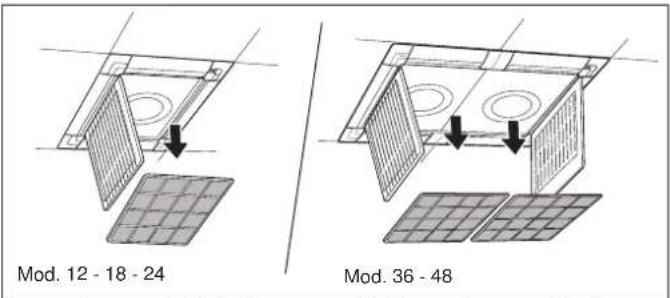

Daarna kunnen de luchtfilters gemakkelijk worden verwijderd.

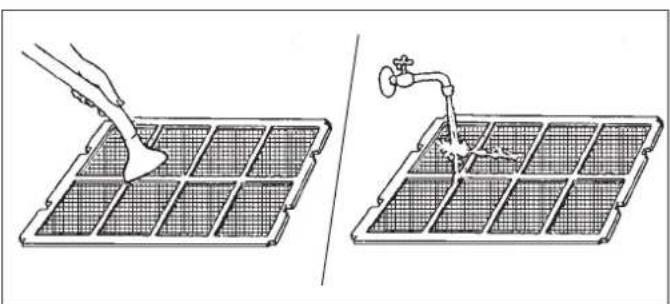

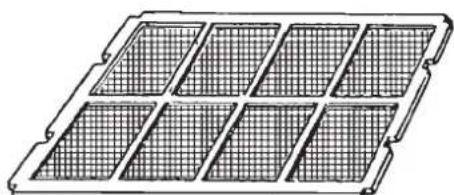

Reinig ze met de stofzuiger, spoel ze uit onder de lopende kraan en laat ze drogen. Breng ze weer op hun plaats.

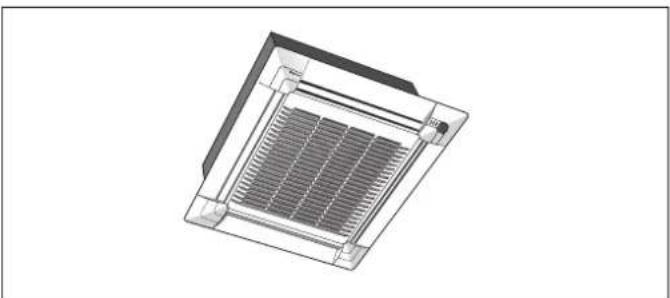

Onderhoud

Raadpleeg uw installateur voor overig onderhoud aan uw airconditioner, zoals het reinigen van de batterij (deze moet minimaal aan het begin van ieder koelseizoen worden gereinigd). Voordat met onderhoudswerkzaamheden wordt begonnen moet ALTIJD de hoofdstroom worden uitgeschakeld.

Afschakelen voor langere tijd

Reinig de filters en breng ze weer op hun plaats.

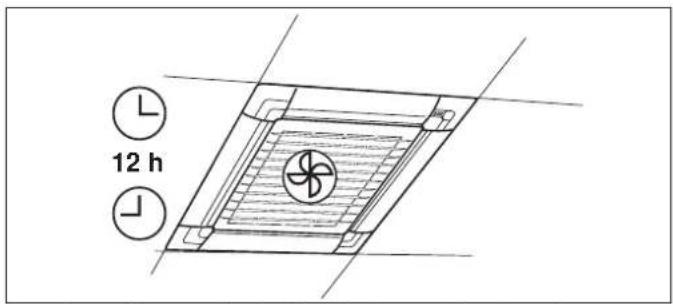

Laat de ventilator een halve dag draaien om de unit te drogen.

Schakel daarna de stroom af.

Neem de batterijen uit de afstandbediening.

De batterijen zijn geplaatst, maar de display wordt niet verlicht:

- Batterijen zijn leeg of zijn niet goed geplaatst; vervang batterijen of controleer juiste plaatsing.

Als er op de toets in het gaatje rechts bij het batterijcompartiment wordt gedrukt, gaat de uuraanduiding op de display niet knipperen:

- De toets is niet goed ingedrukt. Druk er niet te hard op met een voorwerp met een ronde punt.

Welke toets er ook wordt ingedrukt, alle symbolen worden op de display afgebeeld:

- De toets voor het instellen van de klok is geblokkeerd omdat er veel te hard op is gedrukt. De afstandbediening is onherstelbaar beschadigd en moet worden vervangen.

Als de start toets wordt ingedrukt start de unit niet en bevestigt ook niet met een pieptoon:

- De hoofdschakelaar staat uit. Aan zetten.

- De batterijen zijn bijna leeg. Vervangen

- De afstandbediening is niet goed op de unit gericht. Zet de afstandbediening uit en aan en herhaal, met de afstandbediening wel goed gericht.

- Er bevinden zich obstakels tussen de afstandbediening en de unit. Zorg dat de infrarood-stralen niet belemmerd worden.

- De ontvanger op de unit of de afstandbediening bevinden zich in de felle zon. Vermijd directe zoninstraling door de gordijnen te sluiten of de binnen- of buitenzonwering neer te laten.

- Als in de ruimte waar de unit is opgesteld veel halogeen verlichting aanwezig is dan kan de werking van het infrarood regelpaneel worden verstoord.

- De overbrenging van het signaal is verstoord door een elektromagnetisch veld; verzend geen signalen wanneer in de nabije omgeving computers of huishoudelijke apparaten (keukenmachines, koffiemolens etc.) in gebruik zijn. Ook telefooncellen of draadloze telefoons kunnen storingen veroorzaken.

Als de stop toets wordt ingedrukt stopt de unit niet en bevestigt ook niet met een pleptoon:

- De batterijen zijn bijna leeg. Vervangen

- De afstandbediening is niet goed op de unit gericht. Zet de afstandbediening uit en aan en herhaal, met de afstandbediening wel goed gericht.

- Er bevinden zich obstakels tussen de afstandbediening en de unit. Zorg dat de infrarood-stralen niet belemmerd worden.

- De ontvanger op de unit of de afstandbediening bevinden zich in de felle zon. Vermijd directe zoninstraling door de gordijnen te sluiten of de binnen- of buitenzonwering neer te laten.

- Als in de ruimte waar de unit is opgesteld veel halogeen verlichting aanwezig is dan kan de werking van het infrarood regelpaneel worden verstoord.

- De overbrenging van het signaal is verstoord door een elektromagnetisch veld; verzend geen signalen wanneer in de nabije omgeving computers of huishoudelijke apparaten (keukenmachines, koffiemolens etc.) in gebruik zijn. Ook telefooncellen of draadloze telefoons kunnen storingen veroorzaken.

Als de stop toets wordt ingedrukt bevestigt de unit de ontvangst wel met een pieptoon, maar de ventilator stopt niet en het indicatielampje Q op de unit brandt:

- De unit stopt na 30 seconden.

Als er een functietoets wordt ingedrukt dan wordt de gewenste functie wel op de display afgebeeld, maar de unit bevestigt dit niet met een pieptoon en de functie werkt niet:

- De batterijen zijn bijna leeg. Vervangen

- De afstandbediening is niet goed op de unit gericht. Zet de afstandbediening uit en aan en herhaal, met de afstandbediening wel goed gericht.

- Er bevinden zich obstakels tussen de afstandbediening en de unit Zorg dat de infrarood-stralen niet belemmerd worden.

- De ontvanger op de unit of de afstandbediening bevinden zich in de felle zon. Vermijd directe zoninstraling door de gordijnen te sluiten of de binnen- of buitenzonwering neer te laten.

- Als in de ruimte waar de binnen-unit is opgesteld veel halogeen verlichting aanwezig is dan kan de werking van het infrarood regelpaneel worden verstoord.

- De overbrenging van het signaal is verstoord door een elektromagnetisch veld; verzend geen signalen wanneer in de nabije omgeving computers of huishoudelijke apparaten (keukenmachines, koffiemolens etc.) in gebruik zijn. Ook telefooncellen of draadloze telefoons kunnen storingen veroorzaken.

Als er een toets wordt ingedrukt wordt dit niet op de display afgebeeld

- Op de display is symbool 1 afgebeeld.

Zo lang dit zichtbaar blijft kunnen geen andere signalen worden verzonden.

Pas als symbool 1 ▲ niet meer wordt afgebeeld kan een nieuw signaal worden verzonden.

De unit start niet:

- Er is geen elektriciteit of de hoofdschakelaar staat uit.

- De zekeringen zijn doorgeslagen.

- Wacht drie minuten: het startrelais is in werking als lampje Q op de unit brandt.

- De ingestelde temperatuur is lager (bij verwarmen) of hoger (bij koelen) dan de ruimtetemperatuur.

De thermostaat geeft dus geen startcommando.

De unit werkt niet goed:

- De luchtstroom in de binnen- of buiten-unit wordt belemmerd.

- Het filter is vuil en belemmert voldoende luchtdoorstroming.

- De ventilator werkt op te lage snelheid.

- De luchtuitblaasrichting is niet goed ingesteld.

- Er staat een raam of deur open.

- De temperatuur is niet goed ingesteld.

Er komt een lichte nevel uit de unit:

- Dit komt soms voor bij koelbedrijf doordat de koude lucht in aanraking komt met de ruimtelucht.

Fluitend geluid bij starten of direct na stoppen van de unit:

- Dit is niet verontrustend. Wordt veroorzaakt doordat het koelmiddel begint te circuleren of omdat de drukken egaliseren.

Lampje N Ⓚknippert:

Bedrijfsstoring

Controleer, voordat u uw installateur belt:

• of het filter schoon is

- of de luchtstroom van de binnen-unit niet wordt belemmerd

- of er geen obstructies zijn bij de buiten-unit waardoor een grote vermindering van toevoerlucht ontstaat.

Herstart nadat de storing is verholpen.

Lampje Q brandt:

- De beveiliging tegen kouval is geactiveerd tijdens warmtepomp bedrijf in een vorstperiode.

(Er kan wat nevel of water uit de buiten-unit komen). Tijdens het ontdooien is de ventilator uit of werkt op lage snelheid om kouval in de ruimte te voorkomen.

Onaangename geur uit de unit:

- Als de filters niet op tijd worden gereinigd worden er onaangename geurtjes de ruimte worden ingeblazen. Zet de unit uit, schakel de hoodstroom af en reinig de filters. Herstart de unit in ventilatiebedrijf en open een raam om verse lucht binnen te laten.

Vreemde geluiden uit de unit:

- Soms kan de unit wat vreemde korte geluiden produceren. Dit wordt veroorzaakt door de invloed van temperatuurwisseling op de kunststof delen.

WAARSCHUWING:

(unit met elektrisch verwarmingselement):

- Als de thermostaat het circuit uitschakelt, onderzoek dan de oorzaak en verhelp de storing. Als het probleem blijft bestaan, neem dan contact op met uw installateur. Wijzigingen voorbehouden.

Via R. Sanzio, 9 - 20058 Villasanta (MI) Italy - Tel. [phone]

Wijzigingen voorbehouden.
