38NYV012S - Airconditioner CARRIER - Gratis gebruiksaanwijzing en handleiding

Merk	Carrier
Model	38NYV012S
Producttype	Airconditioner (split-systeem)
Koelfunctie	Ja, met instelbare temperatuur van 7°C tot 30°C (koelen: min. 7°C, verwarmen: max. 30°C)
Verwarmingsfunctie	Ja (voor verwarmingsmodellen)
Ventilatiemodus	Auto, laag, midden, hoog
Droogmodus (ontvochtigen)	Ja, automatische lichte koeling
Eco-modus	Ja, voor energiebesparing bij AUTO en COOL
Timer	AAN- en UIT-timer instelbaar via afstandsbediening
Afstandsbediening	Infrarood, met functies: MODE, FAN, TEMP, SWING, FIX, TIMER, ECO, RESET, CHK, START/STOP
Automatische herstart	Ja, na stroomuitval (instelbaar via resetknop op binnenunit)
Luchtfilter	Reinigbaar; filterlampje geeft aan wanneer reiniging nodig is
Veiligheidsvoorzieningen	3-minuten vertraging bij herstart, voorverwarming, automatisch ontdooien, oververhittingsbeveiliging
Werkingstemperatuurbereik (buiten)	Koelen: 5°C tot 43°C; Verwarmen: 0°C tot 24°C; Droog: 5°C tot 43°C
Werkingstemperatuurbereik (binnen)	Koelen: 2°C tot 32°C; Verwarmen: minder dan 28°C; Droog: 7°C tot 32°C
Stroomvoorziening	Nationale voorschriften; schakelaar met minimaal 3 mm contactopening
Geluid tijdens bedrijf	Normaal kraakgeluid door uitzetting/krimping van kunststof
Onderhoud	Filters reinigen; binnenunit en afstandsbediening afnemen met vochtige doek; geen agressieve schoonmaakmiddelen
Batterijen afstandsbediening	2x AAA (meegeleverd; vervangen indien leeg)
Montage	Installatie volgens nationale voorschriften; niet zelf monteren of openen

Veelgestelde vragen - 38NYV012S CARRIER

Hoe reinig ik de luchtfilters van de Carrier 38NYV012S?

Schakel eerst de stroomonderbreker uit. Open het luchtinlaatrooster en verwijder de filters. Reinig ze met water en een mild schoonmaakmiddel, laat ze drogen en plaats ze terug. Druk daarna op de RESET-toets op de binnenunit om het filterlampje uit te schakelen.

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of de batterijen correct zijn geplaatst (type AAA) en of ze niet leeg zijn. Druk op de RST-knop om de afstandsbediening te resetten. Als het nog niet werkt, gebruik dan de tijdelijke werking door de RESET-toets op de binnenunit in te drukken.

Hoe stel ik de timer in op de airconditioner?

Druk op de SET-knop op de afstandsbediening. Vervolgens op ON of OFF om de timer in te stellen. Gebruik de temperatuurtoetsen om de tijd in te stellen. Druk opnieuw op SET om te bevestigen. Druk op CLR om te annuleren.

Wat betekent het filterlampje op de binnenunit?

Het filterlampje brandt wanneer de luchtfilters gereinigd moeten worden. Schakel de stroom uit, reinig de filters en druk op de RESET-toets op de binnenunit om het lampje uit te schakelen.

Kan ik de airconditioner gebruiken als het buiten vriest?

De verwarmingsmodus werkt bij buitentemperaturen van 0°C tot 24°C. Bij lagere temperaturen kan het vermogen afnemen; gebruik dan een extra verwarming. De koelmodus werkt alleen boven 5°C.

Hoe kies ik de juiste modus voor ontvochtiging?

Druk op MODE totdat DRY wordt geselecteerd. Stel de gewenste temperatuur in met de ▼/▲-toetsen. De airconditioner zal automatisch een lichte koeling toepassen om vocht te verwijderen.

Wat is de ECO-modus en hoe activeer ik deze?

De ECO-modus bespaart energie door de kamertemperatuur, ventilatorsnelheid en bedrijfsfunctie automatisch te regelen. Activeer deze door tijdens de AUTO- of COOL-modus op de ECO-knop te drukken. Druk nogmaals om te stoppen.

Hoe kan ik de luchtstroomrichting aanpassen?

Druk op FIX om het blaasrooster verticaal te bewegen. Druk op SWING voor automatische horizontale verdeling. Het rooster niet handmatig bewegen.

Wat moet ik doen bij een stroomstoring?

De airconditioner heeft een automatische herstartfunctie. Houd de RESET-toets op de binnenunit 3 seconden ingedrukt om deze te activeren (3 pieptonen). De unit herstart na stroomterugkeer met de vorige instellingen.

Hoe kan ik twee afstandsbedieningen apart instellen voor twee units?

Schakel de unit in met de RESET-toets. Richt de afstandsbediening op de unit en houd CHK ingedrukt tot '00' verschijnt. Druk tegelijk op MODE en CHK om 'B' weer te geven. De afstandsbediening is nu ingesteld op B. Herhaal voor A (standaard).

GEBRUIKSAANWIJZING 38NYV012S CARRIER

[SK-68]GEVAAR	De behuizing niet monteren, repareren, openen noch demonteren. Hierdoor loopt men elektrocutiegevaar. Laat dit over aan de dealer of een specialist.Het toestel afzetten voorkomt geen elektrocutie.Het toestel dient te worden geïnstalleerd conform de nationale voorschriften.De aansluiting op het stroomnet moet zijn voorzien van een schakelaar die alle polen bedient en met een contactscheiding van minstens 3 mm.
[CKK-Z]WAARSCHUWING	Stel uw lichaam niet te lang bloot aan de koude luchtstroom.Stop niets in de luchtinlaat/-uitlaat.Bij abnormale werking (brandgeur, enz.) moet u de airconditioning afzetten en de voeding loskoppelen of de stroom onderbreken.
[ZZZ-A]OPGELET	Reinig het toestel niet met water. Dit kan elektrocutie tot gevolg hebben.Gebruik deze airconditioning niet voor andere doeleinden zoals bijvoorbeeld het bewaren van levensmiddelen, het kweken van dieren, enz.Ga niet op de binnen-/buitenmodule zitten en plaats er ook niets op. Dit kan leiden tot letsels of schade aan het apparaat.Raak niet de aluminium koelrippen aan, daar dit blessures veroorzaken kan.Zet de hoofdschakelaar of stroomonderbreker af alvorens het toestel te reinigen.Zet de hoofdschakelaar of stroomonderbreker af wanneer het toestel gedurende lange tijd niet wordt gebruikt.Het wordt aanbevolen, na een lange looptijd, door een specialist servicewerkzaamheden aan het toestel te laten verrichten.

Open het luchtinlaatrooster en verwijder de luchtfilters.
2. Bevestig de filters. (zie detail in de accessoirelijst)

Batterijen aanbrengen

Neem het deksel van het batterijvak.

Plaats 2 nieuwe batterijen (type AAA) en hou

daarbij rekening met de (+) en (−) aanduidingen.

1. Druk op RST: reset de afstandsbediening
2. Doe het deksel weer op zijn plaats.

3 LUCHTSTROOMRICHTING

1	Druk op FIX : Beweeg het blaasrooster in de gewenste verticale richting.
2	Druk op SWING: Automatische luchtverdeling en nogmaals drukken om te stoppen.
3	Manueel horizontaal instellen.

Opmerking:

• Het rooster niet handmatig bewegen.
• Het rooster wordt automatisch ingesteld, zodra de bedrijfsmodus ingeschakeld wordt.

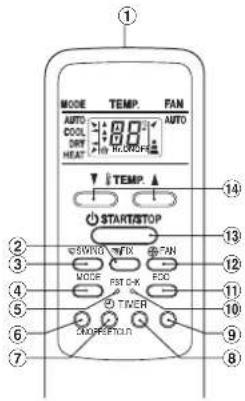

4 AFSTANDSBEDIENING

① Infraroodsignaalzender
② Blaasroosterregelknop (FIX)
③ Toets voor automatische jaloezie-instelling (SWING)
④ Standkeuzeknop (MODE)
⑤ De Knoop van het terugstellen (RST)
⑥ Timer AAN-knop (ON)
⑦ Timer UIT-knop (OFF)
⑧ Reserveertoets (SET)
⑨ Annuleertoets (CLR)
⑩ Controletoets (CHK)
⑪ Economy-knop (ECO)
⑫ Ventilatorregelknop (FAN)
⑬ Start/Stop-toets (START/STOP)
⑭ Temperatuurregelknop (▼ ▲▲)

5 AUTOMATISCHE WERKING (AUTOMATISCHE OMSCHAKELING)

Om automatisch de koelfunctie of de functie met uitsluitend ventilatie te kiezen en de ventilatorsnelheid te regelen.

. Druk op MODE : kies AUTO.

1. Druk op ▼ ⚡▲ : stel de gewenste temperatuur in.

De van fabriekswege ingestelde temperatuur is 24°C en het beschikbare temperatuurinstelbereik is ±5°C.

6 KOELING/VERWARMING/VENTILATE WERKING

Druk op MODE: Kies COOL, HEAT of AUTO FAN.

1. Druk op ▼ ⚡▲ : Stel de gewenste temperatuur in.
   COOL: Min. 7°C, HEAT: Max. 30°C, AUTO FAN : Geen temperatuurindicatie
2. Druk op 📍 FAN : Kies AUTO, LOW ▲, MED ▲, HIGH ▲.

7 DROGE WERKING

Bij ontvochtigen wordt automatisch een lichte koeling doorgevoerd.

. Druk op MODE : Kies DRY.

1. Druk op ▼ ⚡▲ : Stel de gewenste temperatuur in.

8 ECO-WERKING

Om automatisch de kamertemperatuur, de ventilatorsnelheid en de bedrijfsfunctie te regelen.

. Druk tijdens de AUTO en COOL functie op ECO: start en stop de functie.

1. Druk, nadat de functie gestopt is, op MODE of FAN.

Opmerking:

- Onder sommige omstandigheden, levert de ECO-modus, vanwege de energiesparende eigenschappen, geen adequate koeling.

9) TIJDELIJK WERKING

Wanneer de afstandsbediening zoek is of de batterijen leeg zijn

• Met een druk op de RESET knop kan het toestel aan en uit worden geschakeld zonder gebruik te maken van de afstandsbediening.
• De bedrijfsmodus wordt op AUTOMATIC-bedrijf ingesteld, de ingestelde temperatuur is 24°C en de snelheid van de ventilator staat op automatisch.

1. Druk op SET : Stel de timer in.
2. Druk op CLR : Annuleer de timer.
3. Druk op ⏻ START/STOP : stop de timer van de airconditioner.

Opmerking:

Indien u niet, binnen 30 seconden, op SET, ON of OFF drukt, wordt de timerinstelling geannuleerd.

11 AUTOMATISCHE HERSTART

Om de airconditioning automatisch te herstarten na een stroomuitval (Toestel moet zijn aangeschakeld.)

Instelling

. Houdt de RESET-toets op de binneneenheid 3 seconden ingedrukt, om de bedrijfsfunctie te starten. (3 pieptonen en het OPERATION-lampje knippert, gedurende 5 seconden, 5 keer per seconde) - Bedien niet ON-timer en OFF-timer.

1. Houdt de RESET-toets op de binneneenheid 3 seconden ingedrukt, om de bedrijfsfunctie te annuleren. (3 pieptonen maar het OPERATION-lampje knippert niet)

12) ONDERHOUD

Schakel eerst de stroomonderbreker uit.

Filter terugzetten (alleen voor sommige modellen)

Het FILTER-lampje brandt; de filter moet gereinigd worden.

Om het lampje uit te schakelen, moet u, op het binnenapparaat, op de RESET-toets drukken.

Binnenmodule en afstandsbediening

- Reinig de binnenmodule en de afstandsbediening met een vochtige doek indien nodig. - Gebruik geen benzine, thinner, schuurpoeder noch chemisch behandeld stofdoek.

. Beveiligingsfunctie van drie minuten: Voorkomt dat het toestel gedurende 3 minuten kan worden gestart nadat het plots werd herstart of aangeschakeld.
2. Voorverwarming: Laat het toestel 5 minuten opwarmen voor het begint te verwarmen.
3. Warmeluchtregeling: Wanneer de kamertemperatuur de insteltemperatuur bereikt, wordt het ventilatortoerental automatisch verlaagd en stopt de buitenmodule.
4. Automatisch ontdooien: Bij het ontdooien werken de ventilatoren niet.
5. Warmvermogen: Warmte wordt geabsorbeerd van buiten en binnen afgegeven. Wanneer het buiten te koud is, gebruikt u bij voorkeur een verwarmingstoestel samen met de airconditioning.
6. Hou rekening met sneeuwophoping: Stel de buitenmodule zo op dat ze niet is blootgesteld aan ophoping van sneeuw, bladeren of dergelijke.
7. Tijdens het bedrijf van het apparaat is soms een kraakgeluid te horen. Dit is normaal, daar een kraakgeluid veroorzaakt kan worden door de uitzetting/ krimping van kunststof.

Opmerking: Punt 2 tot 6 voor verwarmingsmodel

Werkingsvoorwaarden

Temp. Functie	Buitentemperatuur	Kamertemperatuur
	42NQ009, 01242NQV009S, 012S
Verwarming	- 0°C ~ 24°C	Minder dan 28°C
Koeling	5°C ~ 43°C	2 °C ~ 32°C
Droog	5°C ~ 43°C	7°C ~ 32°C

14

STORINGEN VERHELPEN (CONTROLES)

Toestel werkt niet.	Gebrekkige koeling of verwarming.
De hoofdschakelaar staat af.De stroomonderbreker werd geactiveerd om de stroomvoorziening te onderbreken.Geen stroom.ON timer is ingesteld.	De filters zitten vol stof.De temperatuur is niet correct ingesteld.Deuren of vensters staan open.De luchtuitlaat of –inlaat van de buitenmodule is afgesloten.Het ventilatortoerental is te laag ingesteld.Werkingsstand FAN of DRY.

15 A-B SELECTIE AFSTANDSBEDIENING

Voor afzonderlijke gebruik van de afstandsbediening voor elke binneneenheid, voor het geval dat 2 airconditioners dicht bij elkaar geïnstalleerd zijn.

Instelling afstandsbediening B.

. Druk op de RESET-toets op de binneneenheid om de airconditioner aan te schakelen.

1. Richt de afstandsbediening op de binneneenheid.
2. Houdt de [CHK] toets op de afstandsbediening ingedrukt met de punt van de stift. "00" verschijnt in de display.
3. Druk tegelijkertijd op MODE en [CHK]. "B" verschijnt nu in de display en "00" verdwijnt en de airconditioner schakelt uit. De afstandsbediening B wordt in het geheugen opgeslagen.

Opmerking:

Herhaal de bovengenoemde stap om de afstandsbediening in te stellen op A.

1. Voor de afstandsbediening A verschijnt geen "A" in de display.
2. De van fabriekswege ingestelde standaardwaarde van de afstandsbediening is A.

Carrier
