42NQV012S - Airconditioner CARRIER - Gratis gebruiksaanwijzing en handleiding

Merk	Carrier
Model	42NQV012S
Type	Split airconditioner (wandmodel)
Koelcapaciteit	3,5 kW (12.000 BTU/uur)
Verwarmingscapaciteit	3,5 kW (12.000 BTU/uur)
Stroomvoorziening	230 V / 50 Hz
Afstandsbediening	Infrarood, batterijen AAA (2x)
Bedrijfsmodi	Auto, Koelen, Verwarmen, Ventileren, Droog, ECO
Ventilatorsnelheden	Auto, Laag, Midden, Hoog
Temperatuurinstelling	Koelen: 7-32°C, Verwarmen: 0-30°C
Timer	AAN/UIT timer instelbaar
Economy modus	Energiebesparend, automatische regeling
Automatische herstart	Na stroomuitval (instelbaar via RESET)
Luchtfilter	Wasbaar, indicator voor reiniging
Beveiligingen	3-minuten startbeveiliging, voorverwarming, ontdooicyclus
Onderhoud	Filters reinigen met water, binnenunit met vochtige doek
Veiligheidswaarschuwing	Niet met water reinigen, niet openen, elektrocutiegevaar
Geluidsniveau (binnen)	Ca. 30-45 dB (afhankelijk van stand)
Geluidsniveau (buiten)	Ca. 50-60 dB
Koudemiddel	R32 (geschat, niet vermeld in handleiding)
Gewicht (binnenunit)	Ca. 10 kg
Gewicht (buitenunit)	Ca. 30 kg

Veelgestelde vragen - 42NQV012S CARRIER

Hoe reinig ik de filters van mijn Carrier 42NQV012S?

Schakel eerst de stroomonderbreker uit. Open het luchtinlaatrooster en verwijder de filters. Reinig de filters met water en laat ze drogen voordat u ze terugplaatst. Druk op de RESET-toets op de binnenunit om het filterlampje uit te schakelen.

Wat moet ik doen als de airconditioner niet werkt?

Controleer of de hoofdschakelaar aan staat en de stroomonderbreker niet is geactiveerd. Zorg dat de timer niet is ingesteld. Als het probleem aanhoudt, raadpleeg dan de handleiding of neem contact op met een specialist.

Hoe stel ik de timer in?

Druk op de SET-toets om de timer te activeren. Gebruik de ON- of OFF-toets om de gewenste tijd in te stellen. Druk binnen 30 seconden op SET, ON of OFF om te bevestigen. Druk op CLR om te annuleren.

Wat is de ECO-modus?

De ECO-modus regelt automatisch de kamertemperatuur, ventilatorsnelheid en bedrijfsfunctie om energie te besparen. Activeer deze door op ECO te drukken tijdens de AUTO- of COOL-modus. Let op: onder extreme omstandigheden kan de koeling onvoldoende zijn.

Hoe reset ik de afstandsbediening?

Druk met een puntig voorwerp op de RST-toets op de afstandsbediening. Hierdoor worden de instellingen gereset. Vervang de batterijen indien nodig.

Wat betekent het knipperende OPERATION-lampje?

Het knipperende OPERATION-lampje kan wijzen op een storing of dat de filterreiniging nodig is. Raadpleeg de foutzoekgids in de handleiding. Als het lampje blijft knipperen, neem dan contact op met een servicemonteur.

Kan ik de luchtstroomrichting handmatig aanpassen?

Ja, u kunt de verticale luchtstroom aanpassen met de FIX-toets op de afstandsbediening. Gebruik SWING voor automatische beweging. Het horizontale rooster kunt u met de hand instellen, maar vermijd krachtig bewegen.

Hoe gebruik ik de afstandsbediening voor meerdere units?

Als u twee units dicht bij elkaar heeft, kunt u de afstandsbediening op A of B instellen. Houd de CHK-toets ingedrukt tot '00' verschijnt, druk dan tegelijk op MODE en CHK om naar B te schakelen. Herhaal voor A (standaard).

Wat moet ik doen bij een stroomuitval?

De airconditioner heeft een automatische herstartfunctie. Houd de RESET-toets op de binnenunit 3 seconden ingedrukt om deze te activeren. Na herstel van de stroom start de unit automatisch in de vorige modus.

Hoe onderhoud ik de buitenunit?

Zorg dat de buitenunit vrij is van sneeuw, bladeren en vuil. Raak de aluminium koelribben niet aan. Laat periodiek onderhoud uitvoeren door een specialist, vooral na langdurig gebruik.

GEBRUIKSAANWIJZING 42NQV012S CARRIER

[PTSD]GEVAAR	De behuizing niet monteren, repareren, openen noch demonteren. Hierdoor loopt men elektrocutiegevaar. Laat dit over aan de dealer of een specialist.Het toestel afzetten voorkomt geen elektrocutie.Het toestel dient te worden geïnstalleerd conform de nationale voorschriften.De aansluiting op het stroomnet moet zijn voorzien van een schakelaar die alle polen bedient en met een contactscheiding van minstens 3 mm.
[TKAAH]WAARSCHUWING	Stel uw lichaam niet te lang bloot aan de koude luchtstroom.Stop niets in de luchtinlaat/-uitlaat.Bij abnormale werking (brandgeur, enz.) moet u de airconditioning afzetten en de voeding loskoppelen of de stroom onderbreken.
[SKWVG]OPGELET	Reinig het toestel niet met water. Dit kan elektrocutie tot gevolg hebben.Gebruik deze airconditioning niet voor andere doeleinden zoals bijvoorbeeld het bewaren van levensmiddelen, het kweken van dieren, enz.Ga niet op de binnen-/buitenmodule zitten en plaats er ook niets op. Dit kan leiden tot letsels of schade aan het apparaat.Raak niet de aluminium koelrippen aan, daar dit blessures veroorzaken kan.Zet de hoofdschakelaar of stroomonderbreker af alvorens het toestel te reinigen.Zet de hoofdschakelaar of stroomonderbreker af wanneer het toestel gedurende lange tijd niet wordt gebruikt.Het wordt aanbevolen, na een lange looptijd, door een specialist servicewerkzaamheden aan het toestel te laten verrichten.

Open het luchtinlaatrooster en verwijder de luchtfilters.
2. Bevestig de filters. (zie detail in de accessoirelijst)

Batterijen aanbrengen

Neem het deksel van het batterijvak.

Plaats 2 nieuwe batterijen (type AAA) en hou

daarbij rekening met de (+) en (−) aanduidingen.

1. Druk op RST: reset de afstandsbediening
2. Doe het deksel weer op zijn plaats.

3 LUCHTSTROOMRICHTING

1	Druk op FIX : Beweeg het blaasrooster in de gewenste verticale richting.
2	Druk op SWING: Automatische luchtverdeling en nogmaals drukken om te stoppen.
3	Manueel horizontaal instellen.

Opmerking:

• Het rooster niet handmatig bewegen.
• Het rooster wordt automatisch ingesteld, zodra de bedrijfsmodus ingeschakeld wordt.

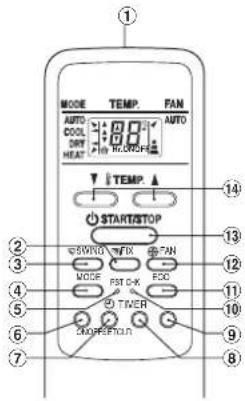

4 AFSTANDSBEDIENING

① Infraroodsignaalzender
② Blaasroosterregelknop (FIX)
③ Toets voor automatische jaloezie-instelling (SWING)
④ Standkeuzeknop (MODE)
⑤ De Knoop van het terugstellen (RST)
⑥ Timer AAN-knop (ON)
⑦ Timer UIT-knop (OFF)
⑧ Reserveertoets (SET)
⑨ Annuleertoets (CLR)
⑩ Controletoets (CHK)
⑪ Economy-knop (ECO)
⑫ Ventilatorregelknop (FAN)
⑬ Start/Stop-toets (START/STOP)
⑭ Temperatuurregelknop (▼ ▲)

5 AUTOMATISCHE WEHRING (AUTOMATISCHE OMSCHAKELING)

Om automatisch de koelfunctie of de functie met uitsluitend ventilatie te kiezen en de ventilatorsnelheid te regelen.

. Druk op MODE : kies AUTO.

1. Druk op ▼ ⚡ : stel de gewenste temperatuur in.

De van fabriekswege ingestelde temperatuur is 24°C en het beschikbare temperatuurinstelbereik is ±5°C.

6 KOELING/VERWARMING/VENTILATE WERKING

Druk op MODE: Kies COOL, HEAT of AUTO FAN.

1. Druk op ▼ ⚡▲ : Stel de gewenste temperatuur in.
   COOL: Min. 7°C, HEAT: Max. 30°C, AUTO FAN : Geen temperatuurindicatie
2. Druk op 📍 FAN : Kies AUTO, LOW ▲, MED ▲, HIGH ▲.

7 DROGE WERKING

Bij ontvochtigen wordt automatisch een lichte koeling doorgevoerd.

. Druk op MODE : Kies DRY.

1. Druk op ▼ ⚡▲ : Stel de gewenste temperatuur in.

8 ECO-WERKING

Om automatisch de kamertemperatuur, de ventilatorsnelheid en de bedrijfsfunctie te regelen.

. Druk tijdens de AUTO en COOL functie op ECO: start en stop de functie.

1. Druk, nadat de functie gestopt is, op MODE of FAN.

Opmerking:

- Onder sommige omstandigheden, levert de ECO-modus, vanwege de energiesparende eigenschappen, geen adequate koeling.

9) TIJDELIJK WERKING

Wanneer de afstandsbediening zoek is of de batterijen leeg zijn

• Met een druk op de RESET knop kan het toestel aan en uit worden geschakeld zonder gebruik te maken van de afstandsbediening.
• De bedrijfsmodus wordt op AUTOMATIC-bedrijf ingesteld, de ingestelde temperatuur is 24°C en de snelheid van de ventilator staat op automatisch.

1. Druk op SET : Stel de timer in.
2. Druk op CLR : Annuleer de timer.
3. Druk op ⏻ START/STOP : stop de timer van de airconditioner.

Opmerking:

Indien u niet, binnen 30 seconden, op SET, ON of OFF drukt, wordt de timerinstelling geannuleerd.

11 AUTOMATISCHE HERSTART

Om de airconditioning automatisch te herstarten na een stroomuitval (Toestel moet zijn aangeschakeld.)

Instelling

. Houdt de RESET-toets op de binneneenheid 3 seconden ingedrukt, om de bedrijfsfunctie te starten. (3 pieptonen en het OPERATION-lampje knippert, gedurende 5 seconden, 5 keer per seconde) - Bedien niet ON-timer en OFF-timer.

1. Houdt de RESET-toets op de binneneenheid 3 seconden ingedrukt, om de bedrijfsfunctie te annuleren. (3 pieptonen maar het OPERATION-lampje knippert niet)

12 ONDERHOUD

Schakel eerst de stroomonderbreker uit.

Filter terugzetten (alleen voor sommige modellen)

Het FILTER-lampje brandt; de filter moet gereinigd worden.

Om het lampje uit te schakelen, moet u, op het binnenapparaat, op de RESET-toets drukken.

Binnenmodule en afstandsbediening

- Reinig de binnenmodule en de afstandsbediening met een vochtige doek indien nodig. - Gebruik geen benzine, thinner, schuurpoeder noch chemisch behandeld stofdoek.

. Beveiligingsfunctie van drie minuten: Voorkomt dat het toestel gedurende 3 minuten kan worden gestart nadat het plots werd herstart of aangeschakeld.
2. Voorverwarming: Laat het toestel 5 minuten opwarmen voor het begint te verwarmen.
3. Warmeluchtregeling: Wanneer de kamertemperatuur de insteltemperatuur bereikt, wordt het ventilatortoerental automatisch verlaagd en stopt de buitenmodule.
4. Automatisch ontdooien: Bij het ontdooien werken de ventilatoren niet.
5. Warmvermogen: Warmte wordt geabsorbeerd van buiten en binnen afgegeven. Wanneer het buiten te koud is, gebruikt u bij voorkeur een verwarmingstoestel samen met de airconditioning.
6. Hou rekening met sneeuwophoping: Stel de buitenmodule zo op dat ze niet is blootgesteld aan ophoping van sneeuw, bladeren of dergelijke.
7. Tijdens het bedrijf van het apparaat is soms een kraakgeluid te horen. Dit is normaal, daar een kraakgeluid veroorzaakt kan worden door de uitzetting/ krimping van kunststof.

Opmerking: Punt 2 tot 6 voor verwarmingsmodel

Werkingsvoorwaarden

Temp. Functie	Buitentemperatuur	Kamertemperatuur
	42NQ009, 01242NQV009S, 012S
Verwarming	- 0°C ~ 24°C	Minder dan 28°C
Koeling	5°C ~ 43°C	2 °C ~ 32°C
Droog	5°C ~ 43°C	7°C ~ 32°C

14

STORINGEN VERHELPEN (CONTROLES)

Toestel werkt niet.	Gebrekkige koeling of verwarming.
De hoofdschakelaar staat af.De stroomonderbreker werd geactiveerd om de stroomvoorziening te onderbreken.Geen stroom.ON timer is ingesteld.	De filters zitten vol stof.De temperatuur is niet correct ingesteld.Deuren of vensters staan open.De luchtuitlaat of –inlaat van de buitenmodule is afgesloten.Het ventilatortoerental is te laag ingesteld.Werkingsstand FAN of DRY.

15 A-B SELECTIE AFSTANDSBEDIENING

Voor afzonderlijke gebruik van de afstandsbediening voor elke binneneenheid, voor het geval dat 2 airconditioners dicht bij elkaar geïnstalleerd zijn.

Instelling afstandsbediening B.

. Druk op de RESET-toets op de binneneenheid om de airconditioner aan te schakelen.

1. Richt de afstandsbediening op de binneneenheid.
2. Houdt de [CHK] toets op de afstandsbediening ingedrukt met de punt van de stift. "00" verschijnt in de display.
3. Druk tegelijkertijd op MODE en [CHK]. "B" verschijnt nu in de display en "00" verdwijnt en de airconditioner schakelt uit. De afstandsbediening B wordt in het geheugen opgeslagen.

Opmerking:

Herhaal de bovengenoemde stap om de afstandsbediening in te stellen op A.

1. Voor de afstandsbediening A verschijnt geen "A" in de display.
2. De van fabriekswege ingestelde standaardwaarde van de afstandsbediening is A.

Carrier
