Producttype	Split airconditioner (binnen-unit + buiten-unit)
Merk	Carrier
Model	Night & Day 42VQV
Koelmiddel	R-410A (ozonvriendelijk)
Bedrijfstypen	Koelen, verwarmen (warmtepomp), ventileren, ontvochtigen, automatisch
Temperatuurbereik	17°C tot 32°C (instelbaar per graad)
Ventilatorsnelheden	Laag, midden, hoog, automatisch
Afstandsbediening	Infrarood, bereik ca. 5 meter, 2x 1,5V batterijen
Timer functies	ON-timer, OFF-timer, dagelijkse timer (Everyday), nachtbedrijf timer
Persoonlijke instellingen	Opslaan en oproepen van voorkeursinstellingen (toetsen )
Noodbedrijf	EMERG toets op unit: automatisch bedrijf op 22°C
Luchtroosterstanden	Automatisch, 6 vaste standen, swing (continu bewegen)
Filters	Acryl filter (wasbaar, elke 6 maanden reinigen) + Fotocatalytisch filter (elke 3 maanden reinigen, vervangen om de 5 jaar)
Beveiligingen	Hoge temperatuur beveiliging, antivries, startvertraging compressor (3-5 min), ontdooicyclus (warmtepomp)
LED indicatoren	Groen (normaal bedrijf), Rood (ontdooien), Geel (timer actief), combinatie voor foutcodes
Elektrische voeding	Conform typeplaatje, vereist aardleiding, installatie volgens NEN1010
Onderhoud	Maandelijks: filter reinigen, condensaatafvoer controleren; jaarlijks: buitenunit reinigen, elektrische aansluitingen controleren
Veiligheid	Uitschakelen via afstandsbediening, niet via hoofdschakelaar; apparaat bevat draaiende delen; installatie door STEK-erkend personeel
Afmetingen (binnen-unit)	Niet vermeld in handleiding
Gewicht (binnen-unit)	Niet vermeld in handleiding

Veelgestelde vragen - Night & Day 42VQV CARRIER

Wat moet ik doen als de afstandsbediening niet werkt?

Controleer of de batterijen leeg zijn (symbool op display) of verkeerd geplaatst. Richt de afstandsbediening goed op de unit en verwijder obstakels. Vermijd fel zonlicht of halogeenverlichting. Druk op de reset-toets O met een puntig voorwerp.

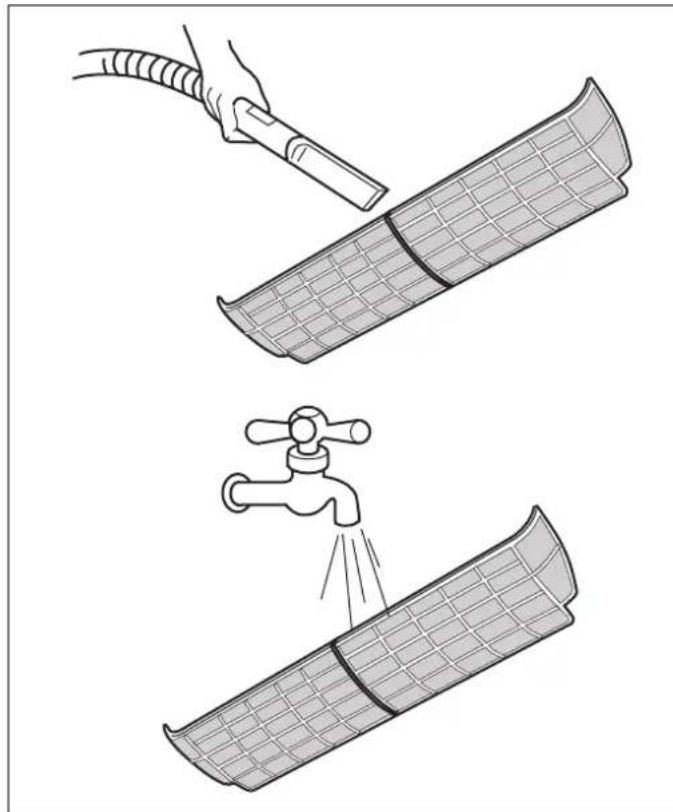

Hoe reinig ik de filters van de Carrier Night & Day 42VQV?

Open het afzuigrooster en verwijder de filters. Het acryl filter kunt u met de stofzuiger reinigen en daarna uitspoelen met water. Het fotocatalytische filter spoelt u uit onder de kraan en laat u 2-3 uur drogen (liefst in de zon). Vervang het fotocatalytische filter elke 5 jaar.

De unit start niet, wat nu?

Controleer of de hoofdschakelaar aan staat en de zekeringen niet zijn doorgeslagen. Wacht 3-5 minuten vanwege de startvertraging van de compressor. Controleer of de ingestelde temperatuur hoger (koelen) of lager (verwarmen) is dan de ruimtetemperatuur.

Hoe stel ik de timer in voor aan- en uittijd?

Druk op toets ON of OFF. Stel uren en minuten in met de pijltjestoetsen en bevestig met √. Voor dagelijkse herhaling drukt u op EVERYDAY. Combineer ON en OFF voor een volledig schema.

Wat betekenen de knipperende LED-lampjes op de binnen-unit?

De groene (P) en gele (R) LED knipperen in een patroon dat een foutcode aangeeft. Raadpleeg de installatiehandleiding voor de exacte betekenis. Neem contact op met uw installateur met de foutcode.

Kan ik de airconditioner uitschakelen via de hoofdschakelaar?

Nee, schakel de unit altijd uit via de afstandsbediening. Het uitschakelen van de hoofdvoeding kan schade veroorzaken. Gebruik de hoofdschakelaar alleen voor onderhoud.

Waarom komt er nevel uit de unit tijdens het koelen?

Dit is normaal bij koelbedrijf. Koude lucht komt in contact met warme, vochtige ruimtelucht, waardoor een lichte nevel ontstaat. Het verdwijnt vanzelf.

Hoe gebruik ik de noodbediening (EMERG)?

Druk met een schroevendraaier 5 seconden op de EMERG toets op de unit. De unit werkt dan in automatische modus op 22°C. Druk nogmaals om terug te keren naar normale bediening.

Hoe kan ik mijn persoonlijke instellingen opslaan?

Houd de toets langer dan 5 seconden ingedrukt. Kies bedrijfstype, temperatuur, ventilatorsnelheid en roosterstand. Druk nogmaals op om op te slaan. Roep op met een korte druk op .

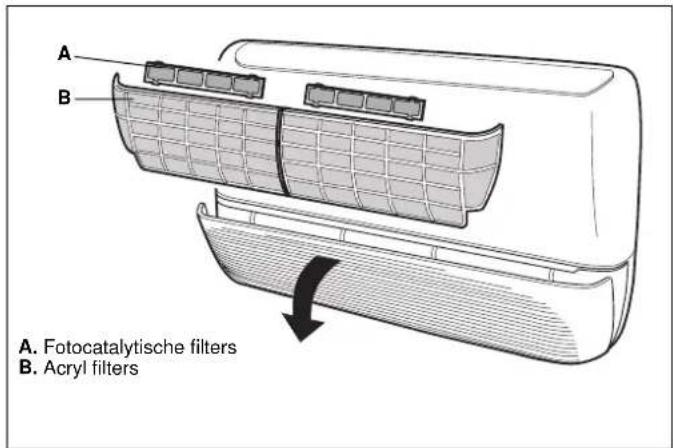

Wat is het verschil tussen de acryl en fotocatalytische filters?

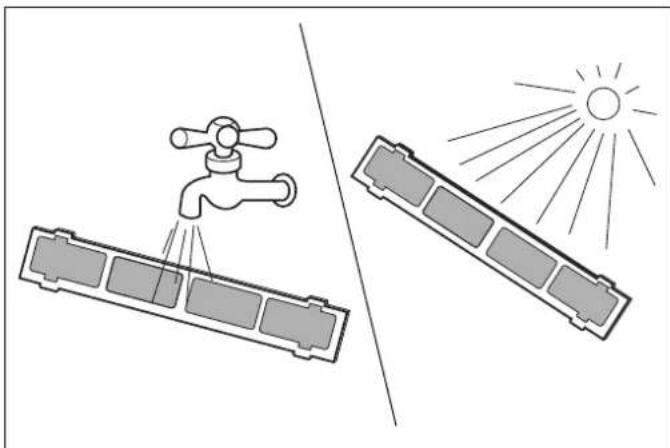

Het acryl filter vangt stof op en is wasbaar (elke 6 maanden). Het fotocatalytische filter breekt geuren en bacteriën af en moet elke 3 maanden worden gereinigd en elke 5 jaar worden vervangen.

GEBRUIKSAANWIJZING Night & Day 42VQV CARRIER

De unit kan worden geregeld door een infrarood afstandbediening, door de Carrier "Room Controller" of door de "Zone Manager".

De bedieningsinstructies voor de infrarood afstandbediening zijn in deze handleiding opgenomen.

Zie voor de Room controller en de Zone Manager de met de regeling meegeleverde handleidingen.

Zie voor montage-instructies voor de buiten-unit en de binnen-unit de meegeleverde handleidingen.

Inhoud

Blz.

Algemeen 2

Systeembeschrijving 3

Infrarood afstandbediening.... 4

Afbeelden van de gekozen functies (display) 5

Beveiligingen 5

Alarmlampjes en regeling op de unit.... 6

Periodieke controle 6

Bedienen van de afstandbediening 7/9

Nuttige tips 10/11

Onderhoud 11

Instructies voor de klant 11

Storingzoeken 12

Bediening en onderhoud

Lees deze gebruiksaanwijzing goed door en bewaar hem, zodat u nu en in de toekomst uw Carrier airconditoner optimaal kunt gebruiken.

- Dit apparaat voldoet aan de laagspannings-richtlijn 73/23EEG (veiligheid) en aan EMC richtlijn 89/336EG voor elektromagnetische compatibiliteit.

- De elektrische voeding moet overeenkomen met de gegevens op het typeplaatje van de unit.

- Bewaar deze Bedienings- en Onderhoudsinstructies zorgvuldig.

- De elektrische installatie moet voldoen aan de plaatselijke voorschriften (NEN1010). De unit moet worden voorzien van een aardleiding.

- Gebruik de airconditioner alleen voor het doel waarvoor hij is bestemd. Het apparaat is niet geschikt voor gebruik in zeer vochtige ruimten.

- Gebruik het apparaat niet als het beschadigd is. Schakel in dat geval de unit uit. Schakel de hoofdstroom af en neem contact op met uw installateur.

- Schakel ALTIJD de hoofdstroom uit voordat met werkzaamheden aan de unit wordt begonnen.

- Carrier is niet aansprakelijk voor schade veroorzaakt door modificaties of fouten in de elektrische- of koudemiddelaansluitingen gedurende de montage of voor oneigenlijk gebruik van de apparatuur. In dergelijke gevallen komt de garantie onmiddellijk te vervallen.

- Als de veiligheidsrichtlijnen voor de elektrische montage niet worden gevolgd kan in geval van kortsluiting brand ontstaan.

- Deze apparatuur mag alleen worden geïnstalleerd en in bedrijf gesteld door gekwalificeerd (STEK erkend) personeel.

- Open de elektronische afstandbediening niet zelf, maar neem bij problemen contact op met uw installateur.

- Deze apparatuur bevat draaiende delen (ventilator). Zorg ervoor dat kinderen daar niet mee in aanraking kunnen komen.

- Stel de temperatuur zodanig in dat een optimaal comfort gehandhaafd blijft, vooral wanneer de unit is geplaatst in een ruimte met kinderen, bejaarden of gehandicapten die zelf de instelling niet kunnen wijzigen.

- Voor een goede werking moet de airconditioner werken binnen de bedrijfslimieten zoals aangegeven in de tabel "Bedrijfslimieten" in de brochure "Montage-instructies".

- Controleer de unit op transportschade. Dien in geval van schade een claim in bij de vervoerder.

• Dit apparaat bevat koudemiddel R-410A. Dit tast de ozonlaag niet aan.
• Unit en de verpakking zijn vervaardigd van milieuvriendelijke materialen en zijn geschikt voor hergebruik.
• Voer het verpakkingsmateriaal af volgens de plaatselijke voorschriften.
• Dit apparaat bevat koudemiddel dat volgens de plaatselijke voorschriften moet worden afgevoerd. Nadat de levensduur van het apparaat is verstreken moet dit worden afgevoerd door een erkend bedrijf volgens de geldende voorschriften.
• De batterijen van de afstandbediening bevatten stoffen die belastend zijn voor het milieu. Ze dienen dus te worden afgevoerd naar een "chemobak".

WAARSCHUWING:

Schakel de unit niet uit door de hoofdvoeding uit te schakelen. De unit moet altijd via de afstandbediening worden afgeschakeld.

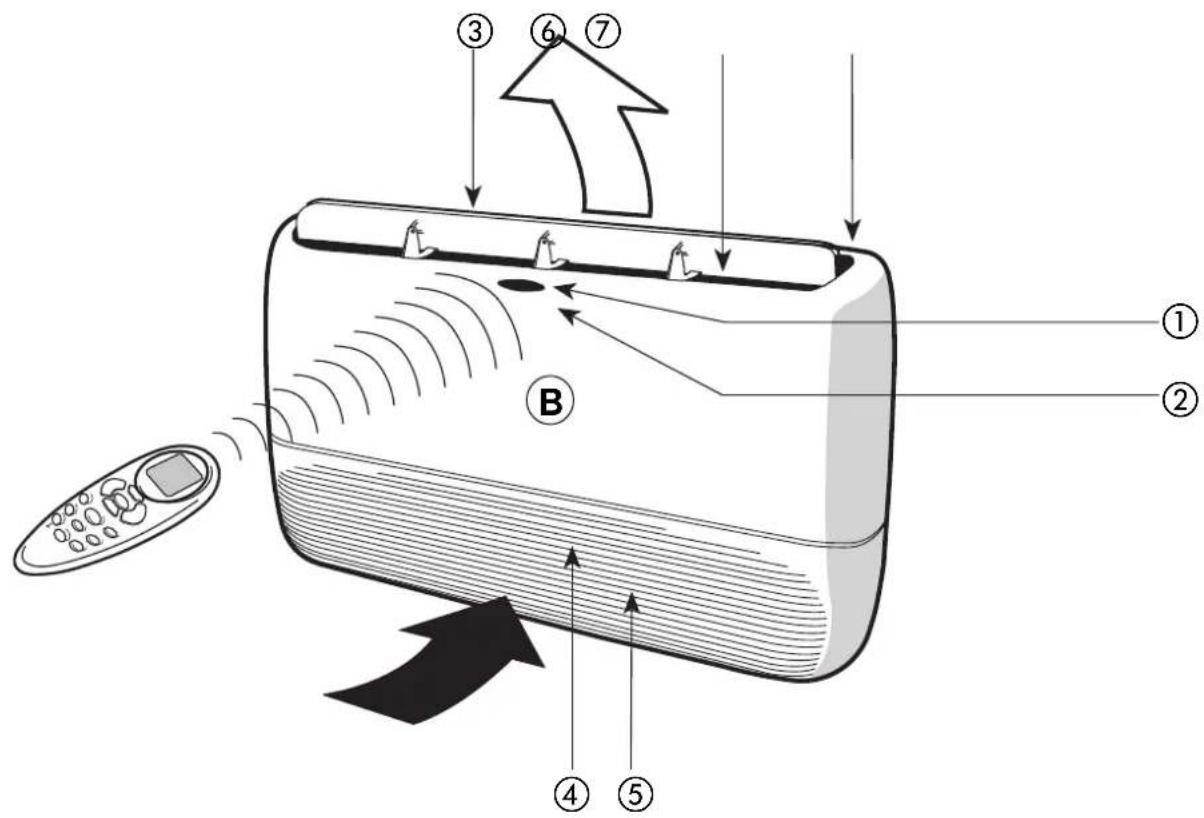

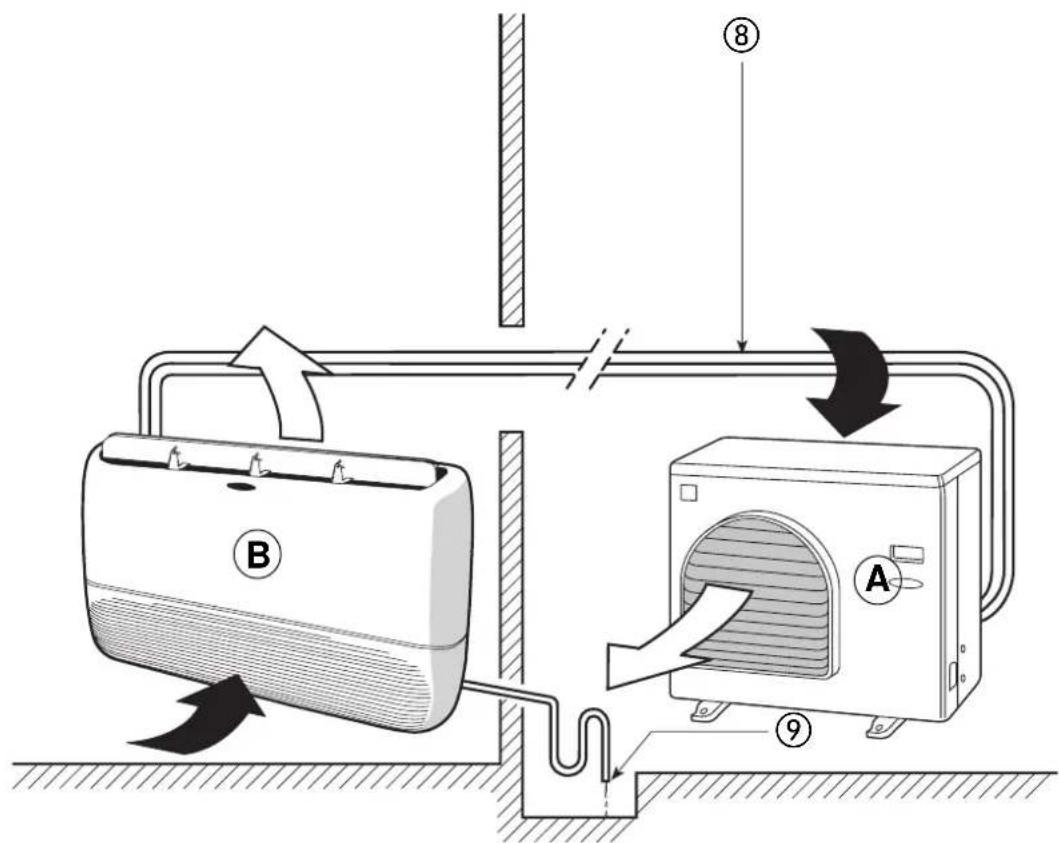

1. Ontvanger afstandbedieningssignaal

2. Indicatie bedrijfstypen

3. Luchtrooster

4. Retourlucht

5. Luchtfilters

6. Luchtuittrede

7. Typeplaatje

8. Koudemiddelleidingen

9. Condensaatafvoer

Infrarood afstandbediening

De afstandbediening werkt op 2 batterijen (1,5 V). Wanneer het symbool op de display verschijnt, dan zijn de batterijen leeg.

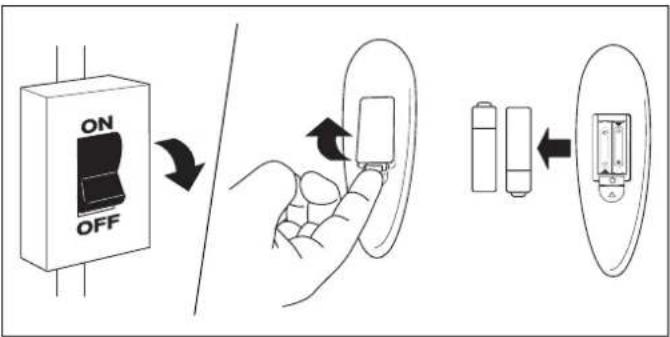

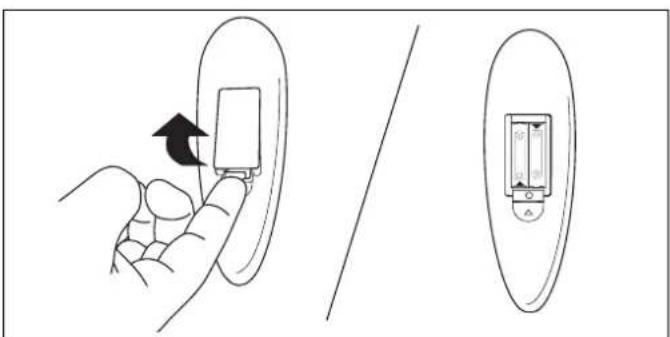

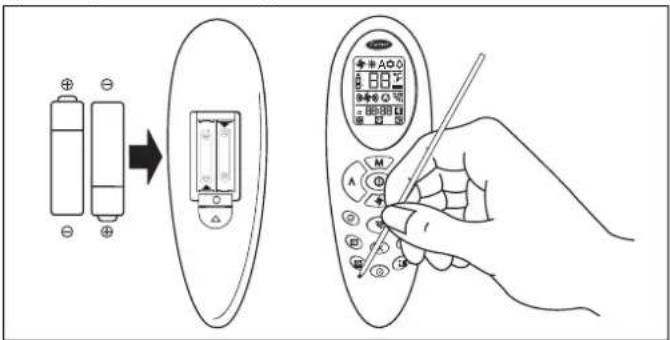

Plaatsen van de batterijen:

Open het deksel van het batterijcompartiment aan de achterkant van de afstandbediening (indrukken en daarna in de richting van de pijl bewegen, zie afbeelding).

• Plaats de nieuwe batterijen.
• Druk met een puntig voorwerp op de toets "O" om de afstandbediening te resetten.
• Gebruik nooit batterijen die al gebruikt zijn of twee verschillende batterijen.
  Dit kan de goede werking namelijk verstoren.
• De gemiddelde levensduur van een batterij onder normale omstandigheden bevraagt ongeveer één jaar.
• Wanneer de unit na het vervangen van de batterijen niet goed werkt, haal ze er dan uit, plaats ze weer terug en druk na 5 seconden op "O".

Het maximum bereik van de afstandbediening is ± 5 meter.

Zorg dat de infraroodstralen niet belemmerd worden.

Om signalen te verzenden en te ontvangen moet de afstandbediening op de unit gericht worden.

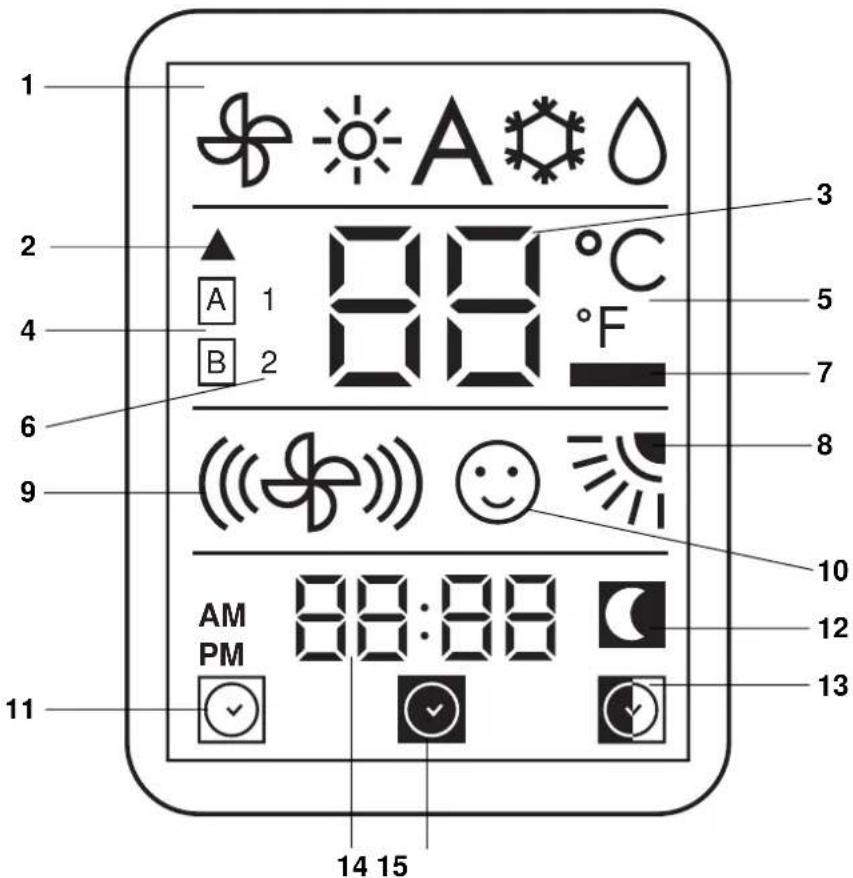

Als een toets op de afstandbediening wordt ingedrukt wordt een signaal naar de unit geseind die de ontvangst bevestigt met een pieptoon.

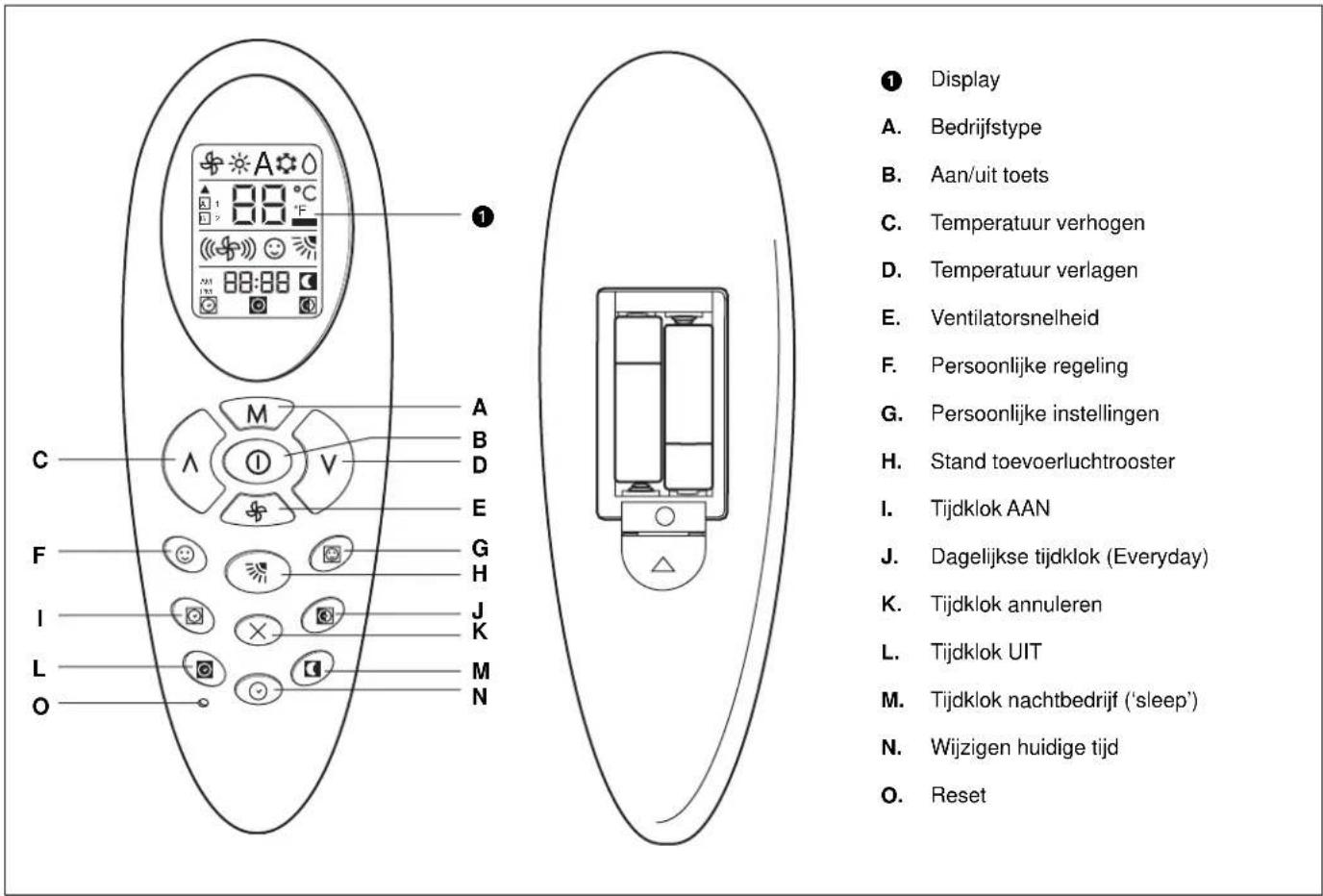

1. Bedrijfstype (van links naar rechts):

2. Alleen ventileren
   • Verwarmen (alleen warmtepompen)

3. Automatisch bedrijf (alleen warmtepompen)
4. Koelen + ontvochtigen

5. Alleen ontvochtigen

6. Simbolo da transmissão do sinal

7. Gekozen temperatuur
8. Adreskeuze

9. Temperatuur eenheden (°C of °F)

10. Unit configuratie

11. Batterijen leeg
12. Roosterpositie
13. Ventilatorsnelheid
14. Persoonlijke regeling actief
15. Tijdklok AAN gekozen
16. Tijdklok nachtbedrijf actief
17. DAGELIJKSE tijdklok actief (Everyday)
18. Tijdklok AAN, tijdklok UIT en huidige tijd
19. Tijdklok UIT gekozen

Tabel I: Beveiligingen

Systeem	Type beveiliging	Effect van beveiliging	Bedrijfstype	In werking
Alleen warmtepomp	Hoge temperatuur Binnenventilator Verwarmen in Tijdens beveiliging binnenbatterij uit warmtepompbedrijf
	Ontdooicyclus	Binnenventilator Verwarmen in Tijdens uit warmtepompbedrijf bedrijf
	Tegen bevriezen van de binnenbatterij	Compressor uit	Koelen	Tijdens bedrijf
	Tegen frequent Compressor verwarmen Bij opstart pendelen startvertraging in warmtepompbedrijf

WAARSCHUWING:

In warmtepompbedrijf ondergaat de unit een aantal ontdooicycli om ijs te verwijderen dat zich bij zeer lage buitentemperaturen mogelijk kan vormen op de buitenunit. In deze cycli wordt de binnenventilator automatisch afgeschakeld en kan pas starten nadat de ontdooicyclus is voltooid.

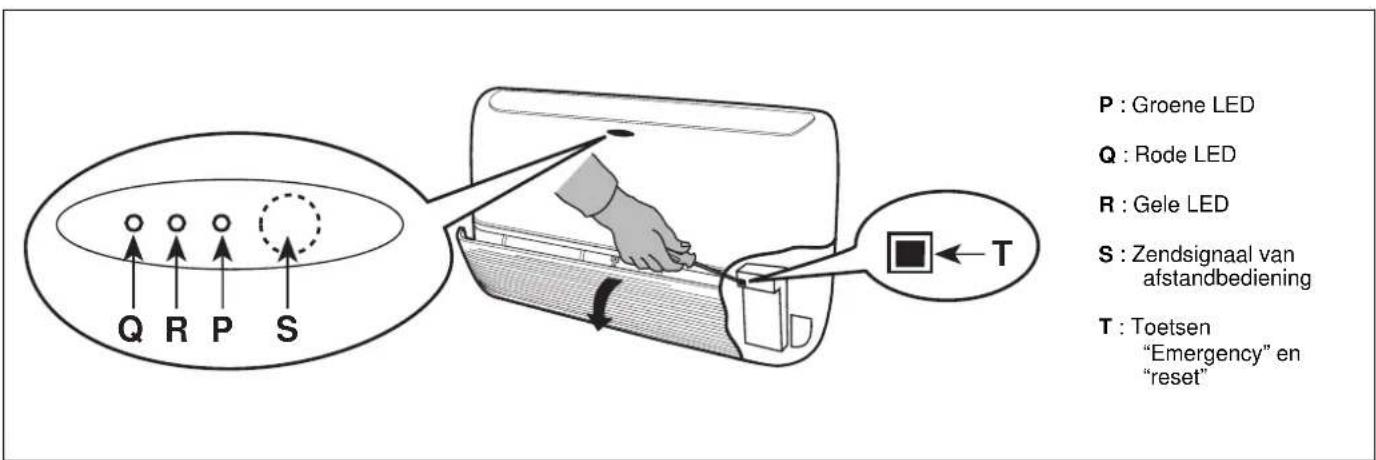

LEDs op de binnen-unit

Informatie over de werking van de binnen-unit, de status van de tijdklok en diagnose wordt verschaft door 3 LEDs op de unit.

• DE GROENE LED (P) geeft de volgende voorwaarden aan:
• Tijdens de normale werking blijft de LED aan.
• DE RODE LED (Q) geeft de volgende informatie:
• Tijdens normaal bedrijf is de LED UIT;
• Tijdens het ontdooien brandt de LED;
• DE GELE LED (R) geeft tijdklokbedrijf aan. Tijdens dit bedrijfstype brandt de gele LED. Wanneer tijdklokbedrijf actief is en de unit wordt na een afschakeling onmiddellijk weer gestart, dan knippert deze LED tot er een nieuw signaal naar de unit is gestuurd.
• DE GROENE LED (P) en de GELE LED (R) geven de volgende voorwaarden aan:
• Foutcodes (diagnostiek).

Bij waarneming van een foutcode gaan de LED's in volgorde knipperen (Eerst knippert de GROENE LED (P) een bepaald aantal keren. Hierna de GELE LED (R) een ander aantal keren.) Om de soort storing na te gaan, verwijzen wij naar de tabel met de foutcodes in de installatiehandleiding.

Toets T: Emergency (EMERG) toets:

Kan worden gebruikt als de afstandbediening is zoekgeraakt of niet goed werkt. Gebruik een schroevendraaier om de knop in te drukken.

Emergency bedrijf

De afstandbediening kan niet worden gebruikt. Druk 5 seconden op de EMERG toets en de unit gaat met de volgende instellingen werken:

• Bedrijfstype: AUTO
• Temperatuur: 22°C
• Ventilatorsnelheid: AUTO
• Roosterstand: AUTO
• Tijdklok: UIT

Kan de afstandbediening weer worden gebruikt, druk dan weer op de Toets EMERG.

Tabel II: Periodieke controle

Binnen-unit ledere maand ledere	4 maanden leder jaar
Luchtfilter reinigen (2)●Condensaatafvoerleiding reinigen (2)●Batterijen afstandbediening vervangen	(1)		Voor een optimale werking van de airconditioner is het van belang dat controle en onderhoud volgens de tabel worden uitgevoerd. De tussenpauzes tussen de onderhoudsbeurten zijn o.a. afhankelijk van de plaats waar de unit is opgesteld, bijv. stoffige omgeving etc.(1) Vaker indien opgesteld in stoffige omgeving.(2) Deze werkzaamheden mogen alleen worden uitgevoerd door gekwalificeerd (STEK erkend) personeel. Zie ook de Montage- instructies.
Buiten-unit	ledere maand ledere 4 maanden leder jaar
Buitenkant buitenbatterij reinigen (2)Buitenbatterij van binnenuit reinigen (2)Elektrische componenten met lucht schoonblazen (2)Controle bevestiging elektrische aansluitingen (2)Reinig ventilatorwaaiier (2)Controle bevestiging ventilator (2)Reinig condensaatopvangbak (2)		●	●●●●●●●

Instellen huidige tijd @en reset (toetsen N en O)

Druk op toets om de huidige tijd te wijzigen.

Druk met een puntig voorwerp op de reset toets "O" wanneer de afstandbediening niet goed werkt of nadat de batterijen zijn vervangen.

Instellen van de huidige tijd (toets N)

1. Druk minstens 5 seconden op toets ⏻ op de afstandbediening (die mag AAN of UIT staan).

1. De tijd op de display knippert. Kies eerst de uren me ∧ of ∨ en bevestig deze met toets √ Kies daarna de minuten (ook met toetsen ∧ of ∨ Om de tijd definitief te bevestigen drukt u weer op toets √).

2. Gebruik voor het wijzigen van deze instellingen altijd toets ^V of ^V

1. Om de tijd definitief te bevestigen drukt u weer op toets ⏻.

I Aan/uit (toets B)

Als de unit niet in bedrijf is geeft de afstandbediening alleen de huidige kloktijd aan.

Mochten er toch andere meldingen zichtbaar zijn, druk dan op toets ⑥m de afstandbediening uit te schakelen.

Druk op toets Ⓐ om de unit te starten.

De display geeft de waarden aan die nog in het geheugen zitten. Het systeem werkt volgens de waarden die de display aangeeft.

Druk op toets bm de unit af te schakelen.

De lampjes op de unit gaan uit en de display geeft alleen de huidige kloktijd aan.

Als de unit niet stopt, schakel de afstandbediening dan in door op toets ① te drukken en begin opnieuw.

Als toets ① (starten) te snel wordt ingedrukt na een afschakeling, dan zorgt een beveiliging ervoor dat de compressor pas na 3 tot 5 minuten weer start.

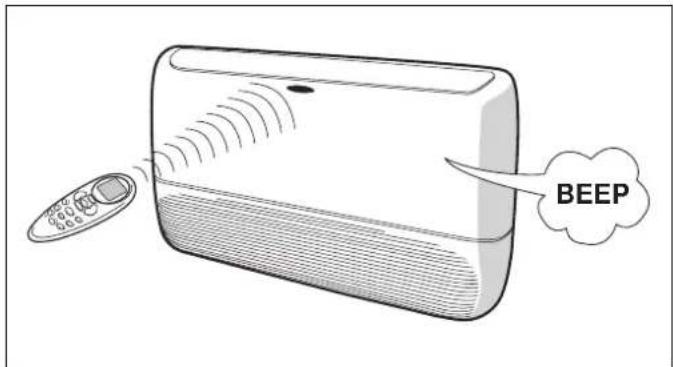

De unit geeft alleen een pieptoon als het signaal goed is ontvangen.

M Keuze bedrijfstype (toets A)

Hiermee kan het bedrijfstype worden gekozen.

Als de toets wordt ingedrukt worden de bedrijfstypen na elkaar afgebeeld.

De unit bevestigt de ontvangst van het signaal met een pieptoon en de relevante symbolen worden afgebeeld.

Symbool op display

Alleen ventileren.

Verwarmen.

Automatisch.

Koelen en ontvochtigen.

Alleen ontvochtigen.

Temperatuur instellen

HOGER (toets C)

LAGER (toets D)

Druk op toets UP (D /of DOWN (E) v m de temperatuur te verhogen of te verlagen.

De unit bevestigt de keuze met een pieptoon en de nieuwe waarde verschijnt op de display.

De temperatuur kan worden gekozen tussen 17°C (63°F) en 32°C (90°F) op hele graden).

In koelbedrijf zal de unit niet starten als de gekozen temperatuur hoger is dan de ruimtetemperatuur en in verwarmingsbedrijf (indien van toepassing) niet als de gekozen temperatuur lager is dan de ruimtetemperatuur.

Stand toevoerluchtrooster (toets H)

Door de luchtrichting in te stellen kan een optimale luchtverdeling in de ruimte worden verkregen.

Druk op toets en kies een van de volgende roosterstanden.

Symbool op display

Automatisch

De luchtrichting wordt automatisch geregeld.

Het uitblaasrooster kan in zes verschillende standen worden gezet.

De keuze 'automatisch' wordt aanbevolen voor koelbedrijf en ontvochtigingsbedrijf.

Swing

Het rooster beweegt continu van beneden naar boven en vice versa voor een gelijkmatige luchtverdeling.

Ventilatorsnelheid (toets E)

Druk op toets som de ventilatorsnelheid te kiezen.

Symbool op display!

Lage snelheid (voor nachtbedrijf).

Middelste snelheid.

Hoge snelheid (voor snel koelen)

Automatisch (de ventilator schakelt automatisch over de snelheid die het beste comfort biedt).

Instellen ON-timer (starttijd klokprogramma)

Druk op deze toets, ook als de afstandbediening UIT staat. Het betreffende symbool en de tijd gifn k,ipperen. Wanneer er 10 seconden lang geen enkele toets wordt ingedrukt, dan gaat de afstandbediening UIT (als hij al UIT was toen u op toets ☐ drukte) of de tijdklokfunctie wordt automatisch uitgeschakeld.

2. UREN/MINUTEN toetsen (toetsen ∧ en ∨)

Wanneer de unit AAN is kan alleen de starttijd worden gekozen. De unit werkt met de op de display afgebeelde instellingen.

3. UREN/MINUTEN toetsen (toetsen ∧ en ∨)

Wanneer de unit UIT is, wordt de starttijd gekozen met de toetsen ∧ en ∨ Kies eerst de uren en bevestig deze met toets ☐. Kies daarna de minuten (ook met toetsen ∧ en ∨ Om de tijd definitief te bevestigen drukt u weer op toets ☐.

4. Bedrijfstype

Kies het bedrijfstype voor de unit. Alle symbolen gaan knipperen. Maak uw keuze met toets M en bevestig met toets Ⓔ. Het symbool van het gekozen bedrijfstype knippert nu niet meer.

5. Gewenste temperatuur

Kies de gewenste temperatuur (de waarde knippert) met toets ∧ of ∨ Druk op toets Ⓞ om uw keuze te bevestigen. De waarde knippert nu niet meer.

6. Ventilatorsnelheid

Kies de ventilatorssnelheid met toets Druk op toets ☐ om uw keuze te bevestigen. Het symbool knippert nu niet meer.

7. Stand toevoerluchtrooster

Nu gaat dit symbool knipperen. Kies de gewenste stand met toets 📄 Druk op toets 📍 om uw keuze te bevestigen. Nu knippert op de display geen enkel symbool meer. Wilt u de tot nu toe gemaakte keuzes annuleren, druk dan op toets ✗. Om de instellingen te annuleren nadat de tijdklok is ingesteld, drukt u eerst op 📍 en daarna op ✗

Over de ON-timer:

• Wanneer de functie "ON-timer" is geactiveerd, dan begint de binnen-unit 1 uur voor de ingestelde starttijd de luchttemperatuur in de ruimte te meten.
• Afhankelijk van het verschil tussen de ruimtetemperatuur en de ingestelde temperatuur kan de unit 0 tot 40 minuten eerder starten dan de ingestelde starttijd.

Instellen OFF-timer (stoptijd klokprogramma)

1. OFF TIMER (toets L)

Druk op deze toets Het betreffende symbool en de tijd gaan knipperen. De functie kan ook worden ingesteld als de afstandbediening UIT staat.

2. UREN/MINUTEN toetsen (toetsen ∧ en ∨

Kies de stoptijd met de toetsen ∧ en . √ Kies eerst de uren en bevestig deze met toets Ⓔ. Kies daarna de minuten (ook met toetsen ∧ en √ Om de tijd definitief te bevestigen drukt u weer op toets Ⓔ.

Persoonlijke regeling 😊 en 😊 (toetsen G en F)

U kunt uw persoonlijke instellingen opslaan, zodat u ze op elk moment kunt oproepen. Ga hiervoor als volgt te werk:

1. Houd toets 😊 op de afstandbediening (die mag AAN of UIT staan) langer dan 5 seconden ingedrukt.
   Op de display gaat symbool 😊 voor 'persoonlijke instellingen' knipperen.
2. Druk op toets M om het bedrijfstype te kiezen.
3. Druk op ∧ of ∨om de gewenste temperatuur te kiezen.
4. Kies de ventilatorsnelheid met toets ♣.
5. Kies de stand van het toevoerluchtrooster met toets
6. Druk op toets 😊 om alle instellingen in het geheugen op te slaan.

Alle gekozen en opgeslagen functies kunnen nu worden geactiveerd met toets 😊, ongeacht het bedrijfstype waarin de unit op dat moment werkt.

Nadat de persoonlijke instellingen zijn opgeslagen drukt u op M, ⚫, ∧, V of ⏻ om de functie te verlaten. Wilt u een of meer van de opgeslagen instellingen wijzigen dan begint u weer bij punt 1.

DAGELIJKSE tijdklok 📄 (Everyday - toets J)

Druk op toets Ⓐ wanneer de ON of OFF tijdklok actief is. Het symbool wordt afgebeeld. Op deze wijze worden de instellingen van de ON en OFF tijdklokken elke dag herhaald. Om de functie uit te schakelen drukt u weer op Ⓐ.

Gecombineerd ON, OFF en EVERYDAY pro- gramma

Ga als volgt te werk wanneer de unit moet starten om 5.30 p.m. (nm) en stoppen om 10.30 p.m. (nm):

1. Stel de ON timer in op 5:30 p.m. (nm).
2. Stel de OFF timer in op 10:30 p.m. (nm).
3. Stel het gewenste bedrijfstype in (toets M)

Ga als volgt te werk wanneer de unit moet stoppen om 10:30 p.m (nm) en weer starten om 7:30 a.m. (vm) in hetzelfde bedrijfstype:

1. Stel de OFF timer in op 10:30 p.m. (nm) met de unit in werking.
2. Stel de ON timer in op 7:30 a.m. (vm).

Ga als volgt te werk wanneer de unit elke dag in hetzelfde bedrijfstype om 5.30 p.m. (nm) moet starten en om 10.30 p.m. (nm) moet stoppen:

1. Stel de ON timer in op 5:30 p.m. (nm).
2. Stel de OFF timer in op 10:30 p.m. (nm).
3. Druk op EVERYDAY (toets).

Wissen gecombineerd ON, OFF en EVERYDAY programma

1. Om de ON-timer en OFF-timer instellingen te wissen drukt u achtereenvolgens op de volgende toetsen:

• toets of ;
- toets X.

Voor het uitschakelen van de Everyday functie drukt u op toets 📄. De Everyday functie blijft in werking tot een van de twee tijdklokken (ON of OFF) actief wordt.

Procedure tijdklok nachtbedrijf (toets M)

Druk op deze toets om de tijdklok voor nachtbedrijf in te stellen (afstandbediening is AAN). Het symbool verschijnt op de display. Nu kan de resterende bedrijfstijd voor de unit worden ingesteld.

1. Tegelijk met het symbool wordt "1:hr" afgebeeld.
2. Druk op (temperatuur verhogen). Op de display worden achtereenvolgens de volgende instellingen afgebeeld:

1 hr, 2 hr, 3 hr, 4 hr, 5 hr, 6 hr, 7 hr en 9 hr.

1. Kies de resterende bedrijfsuren met toets ∧ of √en bevestig de keuze met toets Ⓔ.
2. Wanneer de nachttijdklok is ingesteld, zal de unit de ingestelde temperatuur regelen op een comfortabel niveau.

De ingestelde temperatuur wordt als volgt aangepast:

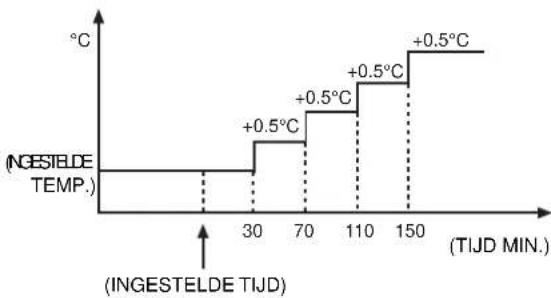

(voor bedrijfstype koelen of ontvochtigen)

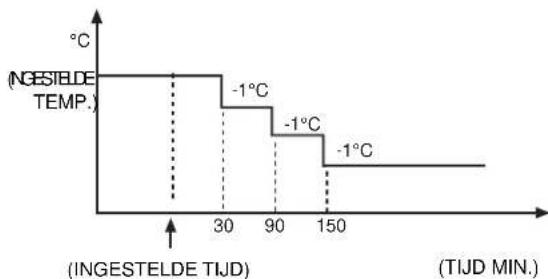

(voor bedrijfstype verwarmen)

Adreskeuze (Ab)

Wanneer er twee binnen-units in dezelfde ruimte zijn gemonteerd dan kan iedere unit zijn eigen adres krijgen om door zijn eigen afstandbediening te worden geregeld. Beide units kunnen echter ook door dezelfde afstandbediening worden geregeld.

Zie voor het maken van deze instellingen de montage-instructies.

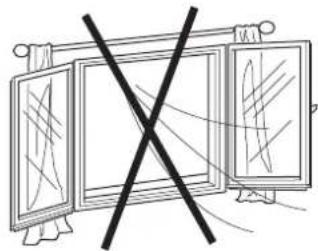

Optimaal comfort bij minimaal energieverbruik

Zet de airconditioner aan voordat het binnen te warm wordt. U voorkomt dan ongemak omdat de unit de temperatuur en de vochtigheid sneller op het gewenste comfortniveau kan brengen. Schakel de airconditioner niet met de thermostaat in en uit. Laat de thermostaat staan in de stand die voor u de meest comfortabele condities geeft. Houd deuren en ramen zoveel mogelijk gesloten.

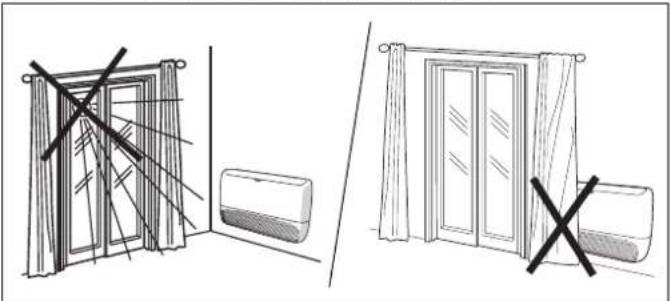

Vermijd directe zoninstraling door de gordijnen te sluiten of de binnen- of buitenzonwering neer te laten. Zorg dat de unit onbelemmerd lucht kan uitblazen. Anders wordt de luchthoeveelheid en het rendement lager, hetgeen tot storingen kan leiden.

Afschakelen voor langere tijd

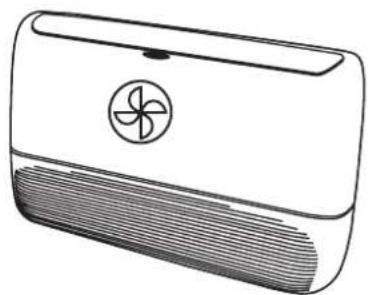

Laat ventilator een halve dag draaien om unit te drogen.

Schakel daarna de stroom af. Neem de batterijen uit de afstandbediening.

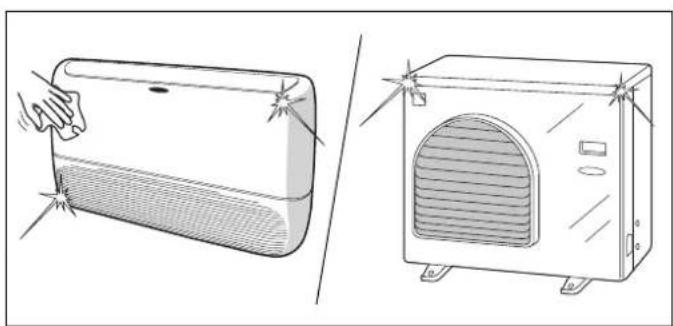

Reinigen van de binnen-unit

Zet de unit uit en schakel de stroom af.

Reinig de unit met een vochtige doek en wrijf na met een droge doek. Giet geen water of andere vloeistoffen op de unit. Gebruik geen heet water, benzine, oplosmiddel of schuurmiddelen omdat deze het materiaal van de omkasting kunnen aantasten.

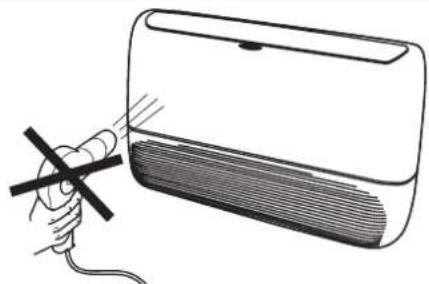

Vermijd contact met warmtebronnen. Hete lucht kan de omkasting beschadigen. De regeling mag alleen met een droge doek worden afgenomen.

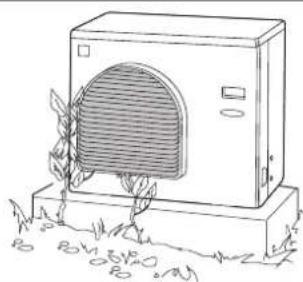

Reinigen van de buiten-unit

Maak af en toe de ruimte rond de buiten-unit schoon (bladeren etc.) voor een goede luchtcirculatie.

Reinigen van de filters

De meegeleverde standaard filters hebben een hoog rendement en zijn wasbaar en recyclebaar.

Open, om de filters te reinigen, het afzuigrooster zonder de twee schroeven en de middenstopinrichting te verwijderen.

Acryl filters

Hoe vaak de filters moeten worden gereinigd is afhankelijk van de bedrijfscondities (richtlijn: 6 maanden).

- De acryl filters kunnen met water worden uitgespoeld.

- Verwijder de filters.

- Reinig de filters eerst met de stofzuiger, spoel ze daarna onder de kraan uit en laat ze drogen.

- Breng de filters weer op hun plaats.

Fotocatalytische filters

- Reinig deze filters iedere drie maanden. Spoel ze uit onder de kraan en laat ze 2 tot 3 uur (bij voorkeur in de zon) drogen.

• Vervang ze om de vijf jaar (±).

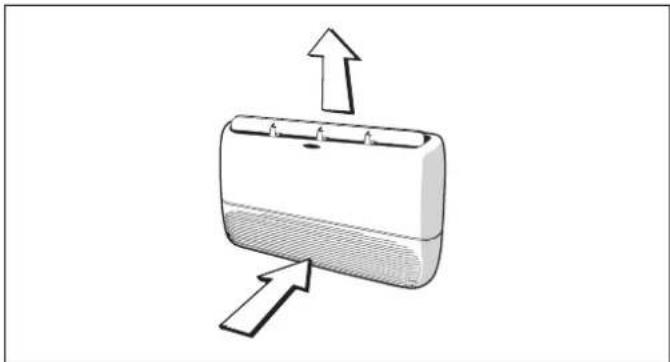

Zorg voor een gelijkmatige luchtverdeling door de richting van de luchtstroom op de juiste wijze te regelen.

Onderhoud

Als de unit voor langere tijd uit bedrijf is geweest:

Alvorens de unit te starten:

• Inspecteer en reinig de buiten-unit, in het bijzonder de condensorbatterij.
• Reinig of vervang de luchtfilters in de binnen-unit.
• Controleer en reinig de condensaatafvoerbak van de binnen-unit (voor warmtepompen ook van de buiten-unit).
• Controleer de goede bevestiging van de elektrische aansluitingen.

Instructies voor de klant

Leg, nadat de montage en tests zijn afgerond, de instructies voor Bediening en Onderhoud uit aan de klant. In het bijzonder de belangrijkste functies van de unit, zoals:

- Aan- en uitschakelen van de unit.

- Veranderen van bedrijfstype.

- Kiezen van de temperatuur.

- Werking tijdklok en overige functies van de afstandbediening.

Laat de beide montage-instructies voor de binnen- en de buiten-unit achter bij de klant.

De batterijen zijn geplaatst, maar de display wordt niet verlicht:

- Batterijen zijn leeg of zijn niet goed geplaatst; vervang batterijen of controleer juiste plaatsing. Controleer op polariteit.

Als de start toets wordt ingedrukt start de unit niet en bevestigt ook niet met een pieptoon:

• De hoofdschakelaar staat uit. Aan zetten.
• De batterijen zijn bijna leeg. Vervangen
• De afstandbediening is niet goed op de unit gericht. Zet de afstandbediening uit en aan en herhaal, met de afstandbediening wel goed gericht.
• Er bevinden zich obstakels tussen de afstandbediening en de unit. Zorg dat de infrarood-stralen niet belemmerd worden.
• De ontvanger op de unit of de afstandbediening bevinden zich in de felle zon. Vermijd directe zoninstraling door de gordijnen te sluiten of de binnen- of buitenzonwering neer te laten.
• Als in de ruimte waar de unit is opgesteld veel halogeen verlichting aanwezig is dan kan de werking van het infrarood regelpaneel worden verstoord.
• De overbrenging van het signaal is verstoord door een elektromagnetisch veld; verzend geen signalen wanneer in de nabije omgeving computers of huishoudelijke apparaten (keukenmachines, koffiemolens etc.) in gebruik zijn. Ook telefooncellen of draadloze telefoons kunnen storingen veroorzaken.

Als de stop toets wordt ingedrukt stopt de unit niet en bevestigt ook niet met een pieptoon:

• De batterijen zijn bijna leeg. Vervangen.
• De afstandbediening is niet goed op de unit gericht. Zet de afstandbediening uit en aan en herhaal, met de afstandbediening wel goed gericht.
• Er bevinden zich obstakels tussen de afstandbediening en de unit. Zorg dat de infrarood-stralen niet belemmerd worden.
• De ontvanger op de unit of de afstandbediening bevinden zich in de felle zon. Vermijd directe zoninstraling door de gordijnen te sluiten of de binnen- of buitenzonwering neer te laten.
• Als in de ruimte waar de unit is opgesteld veel halogeen verlichting aanwezig is dan kan de werking van het infrarood regelpaneel worden verstoord.
• De overbrenging van het signaal is verstoord door een elektromagnetisch veld; verzend geen signalen wanneer in de nabije omgeving computers of huishoudelijke apparaten (keukenmachines, koffiemolens etc.) in gebruik zijn. Ook telefooncellen of draadloze telefoons kunnen storingen veroorzaken.

Als er een functietoets wordt ingedrukt dan wordt de gewenste functie wel op de display afgebeeld, maar de unit bevestigt dit niet met een pieptoon en de.functie werkt niet:

• De batterijen zijn bijna leeg. Vervangen.
• De afstandbediening is niet goed op de unit gericht. Zet de afstandbediening uit en aan en herhaal, met de afstandbediening wel goed gericht.
• Er bevinden zich obstakels tussen de afstandbediening en de unit Zorg dat de infrarood-stralen niet belemmerd worden.
• De ontvanger op de unit of de afstandbediening bevinden zich in de felle zon. Vermijd directe zoninstraling door de gordijnen te sluiten of de binnen- of buitenzonwering neer te laten.
• Als in de ruimte waar de binnen-unit is opgesteld veel halogeen verlichting aanwezig is dan kan de werking van het infrarood regelpaneel worden verstoord.
• De overbrenging van het signaal is verstoord door een elektromagnetisch veld; verzend geen signalen wanneer in de nabije omgeving computers of huishoudelijke apparaten (keukenmachines, koffiemolens etc.) in gebruik zijn. Ook telefooncellen of draadloze telefoons kunnen storingen veroorzaken.

Als er een toets wordt ingedrukt wordt dit niet op de display afgebeeld:

- Op de display is symbool 2 ▲ iafgebeeld.

Zo lang dit zichtbaar blijft kunnen geen andere signalen worden verzonden.

Pas als symbool 2 ▲ niet meer wordt afgebeeld kan een nieuw signaal worden verzonden.

De unit start niet:

• Er is geen elektriciteit of de hoofdschakelaar staat uit.
• De zekeringen zijn doorgeslagen.
• Wacht drie minuten: het startrelais is in werking.
• De ingestelde temperatuur is lager (bij verwarmen) of hoger (bij koelen) dan de ruimtetemperatuur.

De unit werkt niet goed:

• De luchtstroom in de binnen- of buiten-unit wordt belemmerd.
• Het filter is vuil en belemmert voldoende luchtdoorstroming.
• De ventilator werkt op te lage snelheid.
• De luchtuitblaasrichting is niet goed ingesteld.
• Er staat een raam of deur open.
• De temperatuur is niet goed ingesteld.

Er komt een lichte nevel uit de unit:

- Dit komt soms voor bij koelbedrijf doordat de koude lucht in aanraking komt met de ruimtelucht.

Fluitend geluid bij starten of direct na stoppen van de unit:

- Dit is niet verontrustend. Wordt veroorzaakt doordat het koudemiddel begint te circuleren of omdat de drukken egaliseren.

Controlelamp P (groene LED) en R (gele LED) knipperen: Bedrijfsstoring.

Controleer, voordat u uw installateur belt:
• of het filter schoon is
- of de luchtstroom van de binnen-unit niet wordt belemmerd
- of er geen obstructies zijn bij de buiten-unit waardoor een grote vermindering van toevoerlucht ontstaat.
Zie de montage-instructies voor de foutcode die u aan uw installateur moet doorgeven.

Herstart nadat de storing is verholpen.

Nevel of water uit de buiten-unit:

- Dit is normaal tijdens warmtepomp bedrijf in een vorstperiode wanneer de ontdooifunctie automatisch wordt geactiveerd.

Onaangename geur uit de unit:

- Als de filters niet op tijd worden gereinigd worden er onaangename geurtjes de ruimte worden ingeblazen. Schakel de unit uit en reinig de filters. Herstart de unit in ventilatiebedrijf en open een raam om verse lucht binnen te laten.

Vreemde geluiden uit de unit:

- Soms kan de unit wat vreemde korte geluiden produceren. Dit wordt veroorzaakt door de invloed van temperatuurwisseling op de kunststof delen.

Starten in verwarmingsbedrijf voor warmtepompsystemen:

- Als de unit start bij lage buiten-temperaturen duurt het enige tijd voordat een comfortabele ruimtetemperatuur wordt bereikt. Als de unit wordt gestart met de afstandbediening, wordt dit bevestigd met een pieptoon, maar het rooster beweegt niet en de ventilator werkt niet tot de gekozen temperatuur is bereikt.

Via R. Sanzio, 9 - 20058 Villasanta (MI) Italy - Tel. [phone]

Wijzigingen voorbehouden.
