Merk	Carrier
Model	Holiday Green 51AKB008G
Productcategorie	Airconditioner (mobiel)
Type	Monoblock met afvoerslang
Functies	Koelen, ontvochtigen, alleen ventileren
Netspanning	230 V AC (min. 198 V, max. 264 V)
Aanbevolen zekering	10 A
Aansluiting	Contactdoos met randaarde
Koelcapaciteit	Niet gespecificeerd in handleiding
Energieklasse	Niet gespecificeerd
Geluidsniveau	Niet gespecificeerd
Afmetingen (ca.)	45 x 45 x 80 cm (schatting)
Gewicht (ca.)	30 kg (schatting)
Koelmiddel	Niet gespecificeerd (onderhoud door STEK-erkend personeel)
Condensafvoer	Verwijderbare opvangtank of permanente afvoer
Filters	Luchtkwaliteitfilter (optioneel), wasbare filters aan zijkanten
Onderhoud filters	Regelmatig uitslaan of stofzuigen, wassen in lauw sop, drogen
Reiniging behuizing	Met vochtige doek; geen agressieve middelen
Veiligheid	Voldoet aan laagspanningsrichtlijn 73/23/EEG en EMC-richtlijn 89/336/EEG
Garantie	Vervalt bij niet opvolgen van voorschriften

Veelgestelde vragen - Holiday Green 51AKB008G CARRIER

Hoe sluit ik de flexibele slang aan?

Sluit uiteinde A alleen aan op opening A aan de achterzijde van de unit. Uiteinde B past op opening B. Zorg dat de slang goed vastzit.

Wat moet ik doen als de rode waarschuwingslampjes branden?

De condensaatopvangtank is vol. Schakel de unit uit, trek de stekker, verwijder de tank aan de achterzijde, leeg deze en plaats hem terug. Wacht minstens 5 minuten voordat u de unit weer inschakelt.

Kan ik de airconditioner ook gebruiken zonder afvoerslang?

Nee, voor koelen en ontvochtigen moet de slang zijn aangesloten. Alleen bij de ventilatiestand kan de slang anders worden geplaatst.

Hoe stel ik de gewenste temperatuur in?

Draai de thermostaatknop met de klok mee voor kouder, tegen de klok in voor warmer. Zodra de gewenste temperatuur is bereikt, draait u de knop langzaam terug tot het indicatielampje uitgaat.

Waarom werkt mijn airconditioner niet na het legen van de tank?

Na het legen moet u de tank goed terugplaatsen en controleren of deze vastklikt. Steek de stekker in het stopcontact en wacht minimaal 5 minuten voordat u de keuzeschakelaar inschakelt.

Hoe reinig ik de luchtfilters?

Verwijder de filters aan de zijkanten door op het nokje te drukken. Klop ze uit of stofzuig ze, was ze daarna in lauw sop, spoel na, laat drogen en plaats ze terug.

Kan ik een permanent condensafvoer aansluiten?

Ja, trek de afvoerslang ongeveer 10 cm uit de unit, verwijder het rubber afdichtstopje en sluit een buis of slang aan die iets afloopt voor permanente afvoer.

Wat is het minimale vermogen van het verlengsnoer?

Gebruik een verlengsnoer van maximaal 25 meter met een kabeldoorsnede van minimaal 1,5 mm².

Hoe stel ik de luchtrichting in?

Het uitblaasrooster bovenop de unit is verstelbaar tussen 10° (gesloten) en 60° (volledig open). Gebruik de unit niet met het rooster volledig gesloten.

Wat moet ik doen als de unit na uitschakelen niet meteen weer inschakelt?

Wacht minimaal 5 minuten na uitschakeling voordat u de unit opnieuw inschakelt. Dit voorkomt schade aan de compressor en doorslaan van de zekering.

GEBRUIKSAANWIJZING Holiday Green 51AKB008G CARRIER

Deze handleiding heeft betrekking op de volgende typen:

51AKB 006G 51AKB 008G

Lees deze gebruiksaanwijzing zorgvuldig door voordat u de airconditioner gaat gebruiken.

Inhoud

Blz.

Bedieningspaneel 1

Meegeleverd materiaal 1

Algemene informatie.... 2

Correct gebruik 2/3

Koelen met ontvochtigen 4/5

Ontvochtigen.... 5/6

Alleen ventileren 7

Onderhoud 7

Storing? 8

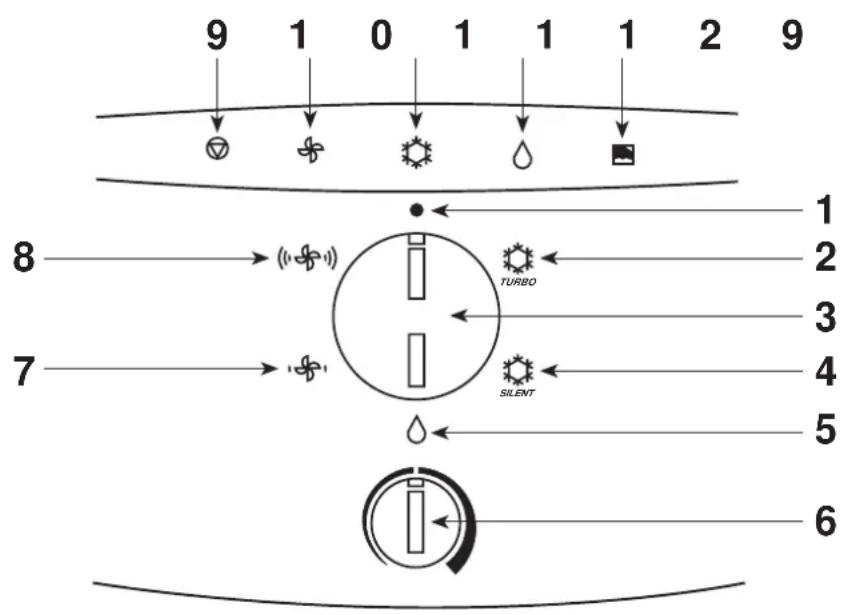

Bedieningspaneel

1. Stand UIT
2. TURBO koelen

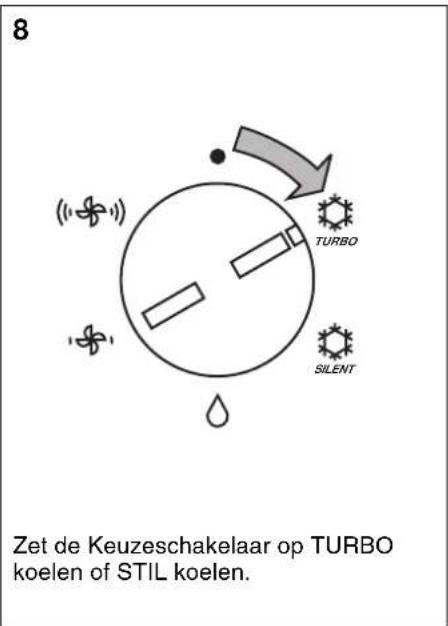

3. Keuzeschakelaar
4. STIL koelen
5. Ontvochtigen

6. Thermostaat

7. Lage ventilatorsnelheid

8. Hoge ventilatorsnelheid
9. Indicatielampje alarm
10. Indicatielampjes ventilatorsnelheid
11. Indicatielampje koelen
12. Indicatielampje ontvochtigen

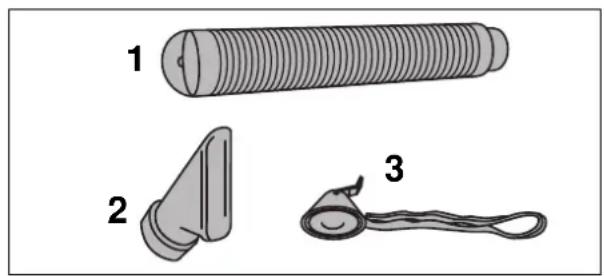

Meegeleverd materiaal

1. flexibele slang
2. uitblaasmond

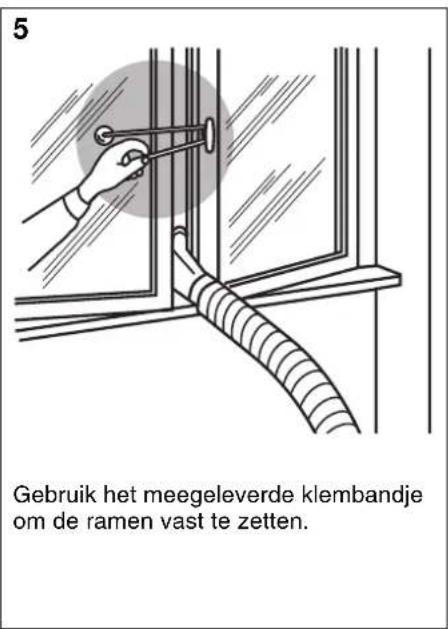

3. klembandje met zuignap

Algemene informatie

• Controleer, voordat u de airconditioner in gebruik neemt, of de juiste netspanning (230 V) voorhanden is (min. 198 - max. 264 V).
• De elektrische installatie moet voldoen aan de plaatselijke voorschriften (NEN1010).
• De aanbevolen afzekering is 10A.
• De unit moet worden aangesloten op een contactdoos met randaarde.
• Bij toepassing van een verlengsnoer (max. 25 m) moet kabel van minimaal 1,5 mm ^2 doorsnede worden gebruikt.
• Plaats de airconditioner niet op een plaats waar er water op kan komen (bijv. onder een lijn met druipend wasgoed).
• BELANGRIJK: als deze voorschriften niet worden opgevolgd kan kortsluiting

en daardoor eventueel brand ontstaan.

• Bij niet opvolgen van deze voorschriften vervalt de garantie.
• Dit apparaat voldoet aan de laagspannings-richtlijn 73/23EEG (veiligheid) en aan EMC richtlijn 89/336EEG voor elektromagnetische compatibiliteit.
• Dit apparaat is ontworpen voor bedrijf bij de volgende limieten: koelen met ontvochtigen, min. 21°C; 50% r.v. - max. 35°C; 60% r.v. ontvochtigen, min. 18°C; 65% r.v. - max. 27°C; 80% r.v.
• Controleer de unit op transportschade. Dien in geval van schade een claim in bij de vervoerder.

• Gebruik het apparaat niet als het beschadigd is. Schakel in dat geval de unit uit en trek de stekker uit het stopcontact en neem contact op met uw installateur.

• Gebruik de airconditioner alleen voor het doel waarvoor hij is bestemd.

• Dit apparaat bevat koudemiddel. Onderhoud aan het koudemiddelcircuit mag alleen worden uitgevoerd door gekwalificeerd (STEK erkend) personeel.
• Alle bij de productie en verpakking toegepaste materialen zijn geschikt voor hergebruik en belasten het milieu dus niet.
• Voer het verpakkingsmateriaal af volgens de plaatselijke voorschriften.
• Dit apparaat bevat koudemiddel dat volgens de plaatselijke voorschriften moet worden afgevoerd. Nadat de levensduur van het apparaat is verstreken moet dit worden afgevoerd door een erkend bedrijf volgens de geldende voorschriften.

Correct gebruik

Voordat de unit in gebruikt wordt genomen:

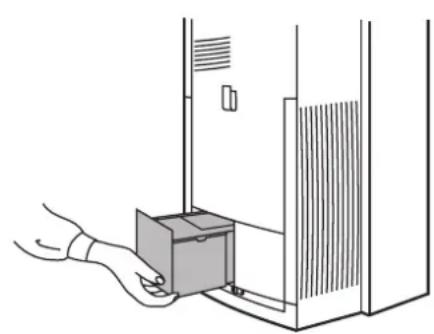

• trek de condensaatopvangtank aan de achterzijde uit de unit
• verwijder de plakstrip
• breng de bak weer op zijn plaats

Als deze instructies niet worden opgevolgd functioneert de unit niet en geeft een foutindicatie.

Dank zij de standaard gemonteerde wieltjes kan de unit moeiteloos worden verplaatst. Verplaats de unit bij voorkeur voor u uit.

Vóór verplaatsen of reinigen moet u altijd eerst de stekker uit het stopcontact trekken. N.B. Gebruik de stekker NOOIT om de unit aan of uit te schakelen.

Als de airconditioner met de regelschakelaar of door enige andere oorzaak is gestopt, moet minimaal 5 minuten worden gewacht alvorens weer kan worden ingeschakeld.

Anders kan de zekering doorslaan of de compressor worden beschadigd.

Zorg ervoor dat de unit vrij kan uitblazen. Plaats geen grote voorwerpen voor de unit en vermijd zo mogelijk directe zoninstraling in de te conditioneren ruimte. Er moet minimaal 200 mm vrije ruimte zijn tussen eventuele obstructies en het luchtrooster. Zet ook geen warme of zware voorwerpen op de unit.

Wijzigen van de ruimtetemperatuur: Draai de knop van de thermostaat met de klok mee om de temperatuur te verlagen, en tegen de klok in om hem te verhogen.

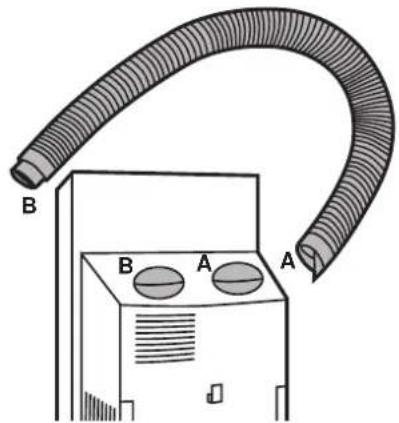

Sluit de flexibele slang aan op de achterzijde van de unit op de openingen A en B. Uiteinde A mag alleen worden aangesloten op opening A!

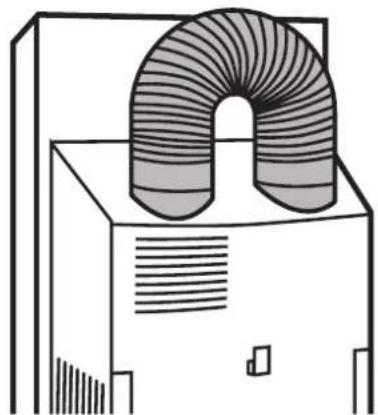

Als de unit niet in gebruik is, plaats dan de slang zoals hiernaast is aangegeven.

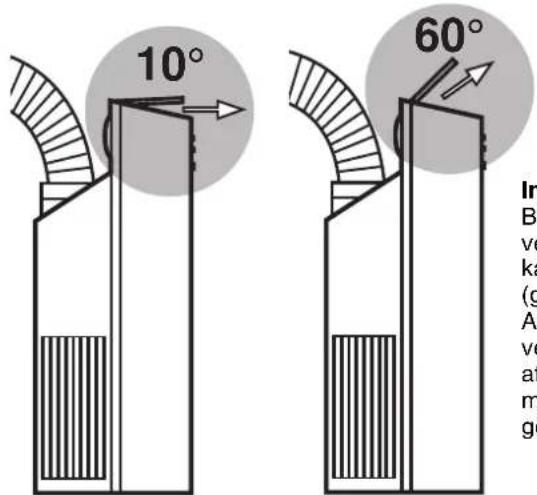

Instellen van de luchtrichting
Bovenop de unit zit een verstelbaar uitblaasrooster dat kan worden ingesteld tussen 10° (gesloten) en 60° (volledig open). Afhankelijk van de instelling verandert de luchtrichting zoals afgebeeld. Gebruik van de unit met het uitblaasrooster volledig gesloten wordt afgeraden.

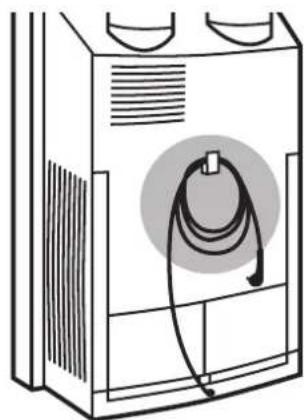

Als de unit niet in gebruik is, rol dan het snoer op en hang het aan de daarvoor bestemde haak.

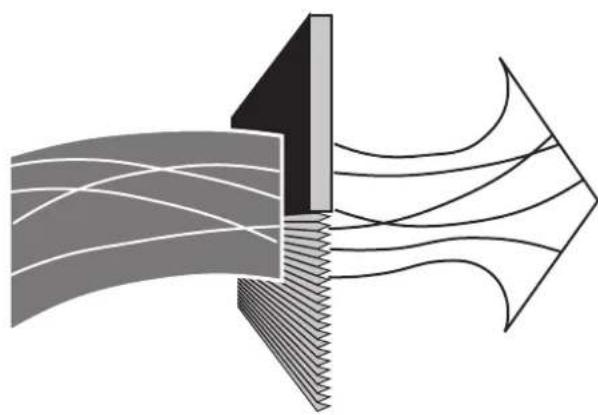

Luchtkwaliteitfilter (indien aanwezig)
Met het luchtkwaliteitfilter is schonere lucht mogelijk, die gefilterd is op pollen, bacteriën, tabaksrook, enz.

Accessoire (niet meegeleverd)

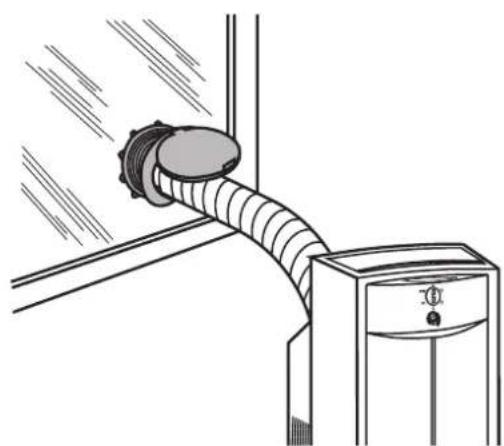

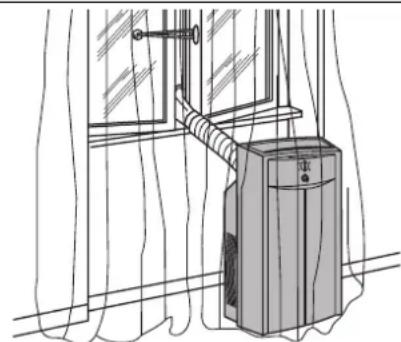

De slang kan d.m.v. een doorvoer permanent in een opening in het raam of in de wand worden aangebracht. Deze doorvoer is als accessoire verkrijgbaar.

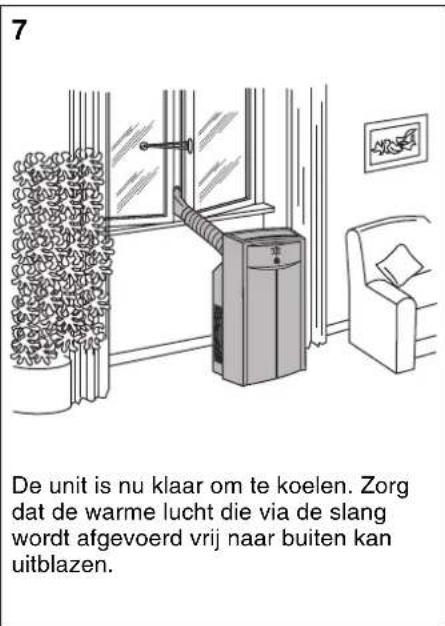

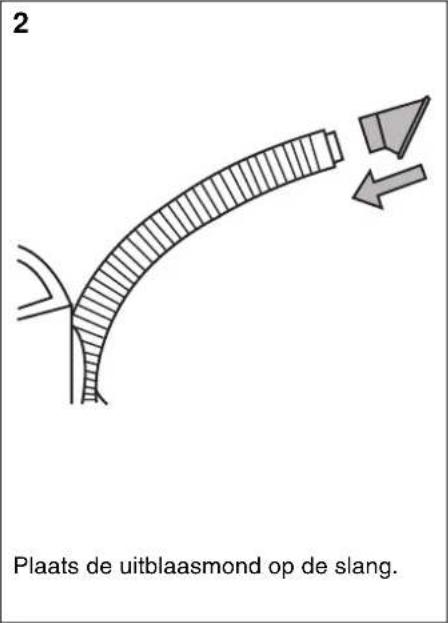

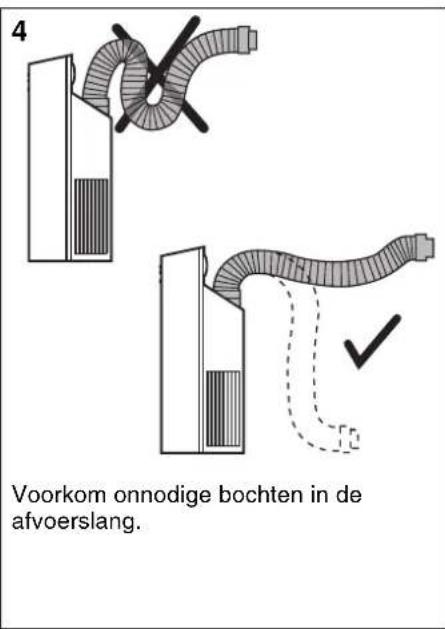

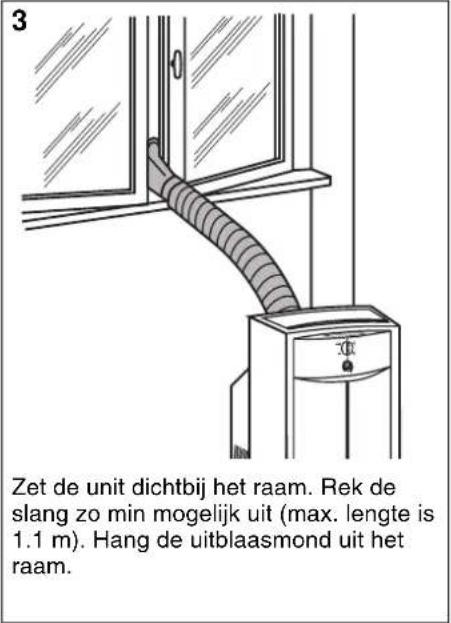

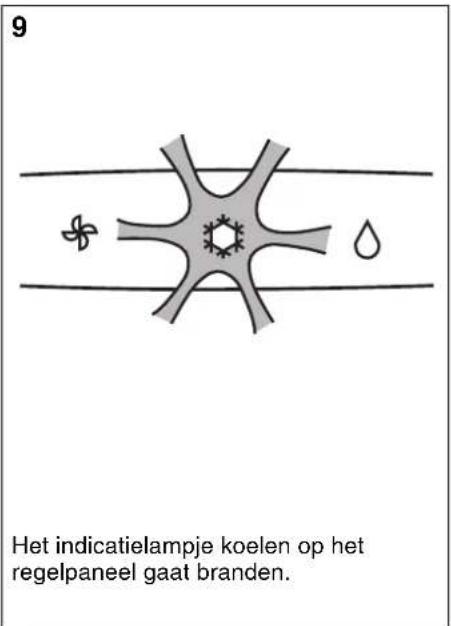

10

Stel de thermostaat in op maximaal koelen door de knop met de klok mee te draaien.

11

Draai, als de gewenste ruimetemperatuur bereikt is, de thermostaat langzaam tegen de klok in terug naar een lagere waarde tot het indicatielampje uitgaat en de compressor stopt.

12

De regeling is nu ingesteld en de airconditioner zal nu automatisch de ingestelde temperatuur handhaven. Draai, om de unit uit te schakelen, de Keuzeschakelaar helemaal tegen de klok in tot hij op het symbool ● staat.

Ontvochtigen

1

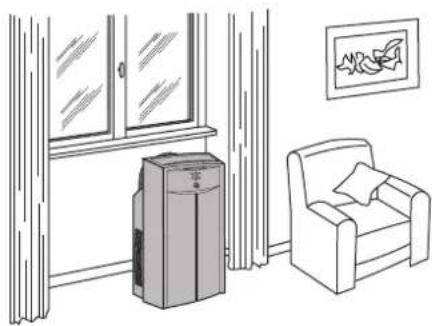

Gebruik deze functie als u de ruimte wilt ontvochtigen zonder de temperatuur te verlagen.

2

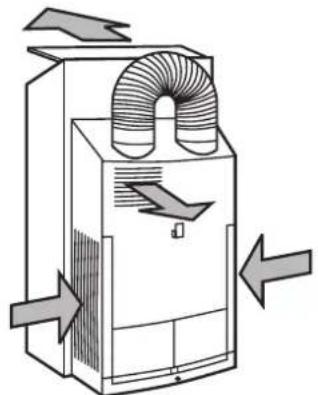

De flexibele slang kan op twee manieren worden geplaatst (verwijder zo nodig eerst de uitblaasmond):

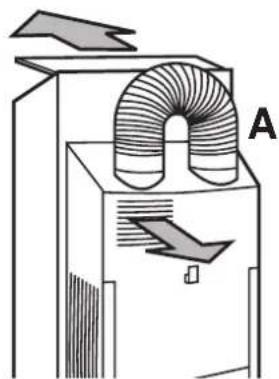

A - Met beide uiteinden in de juiste openingen. In dit geval moet de unit minstens 50 cm van de wand af worden gezet omdat de lucht vooruit of achteruit wordt geblazen.

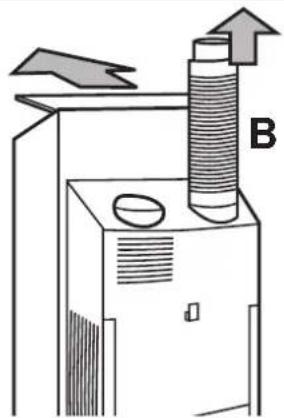

B - Verticaal. In dit geval wordt de lucht uitgeblazen via de voorkant en naar boven door de slang.

3

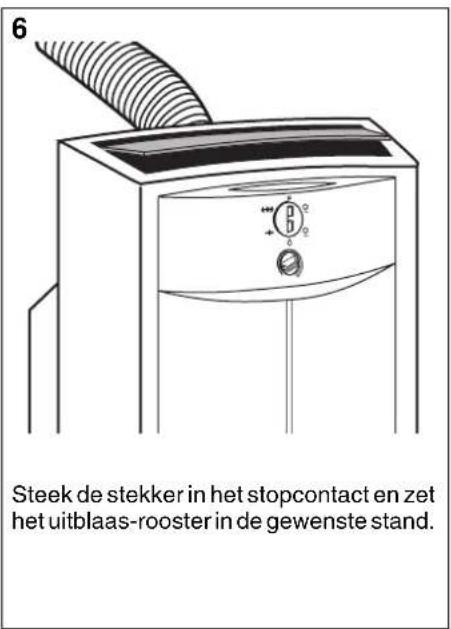

Steek de stekker in het stopcontact en zet het uitblaasrooster in de gewenste stand.

4

Zet de keuzeschakelaar en de thermostaat op het symbool ontvochtigen.

5

Het indicatielampje ontvochtigen gaat nu branden. Nu zal de unit het overtollige vocht uit de ruimtelucht verwijderen zonder de temperatuur te verlagen.

Ontvochtigen

6

Het uit de ruimtelucht verwijderde vocht wordt opgevangen in een afgesloten condensaatopvangtank.

Als de twee rode waarschuwingslampjes gaan branden, is de tank vol. De unit zal nu automatisch uitschakelen.

7

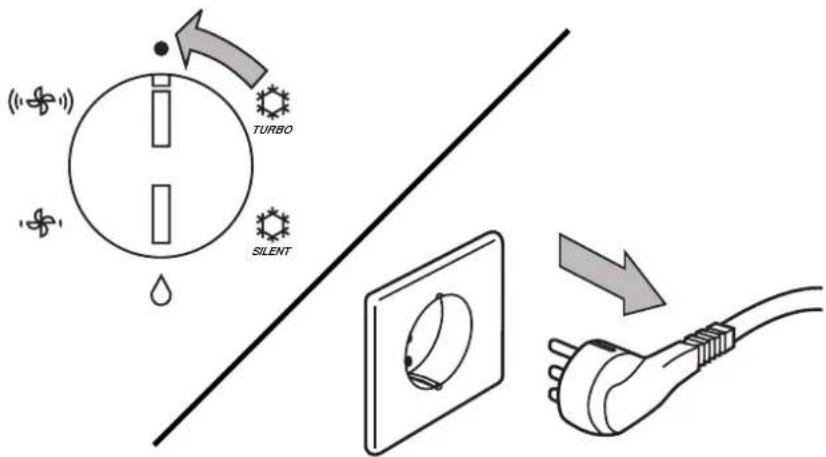

Schakel de unit uit door de keuzeschakelaar op het symbool ●e zetten en trek de stekker uit het stopcontact.

8

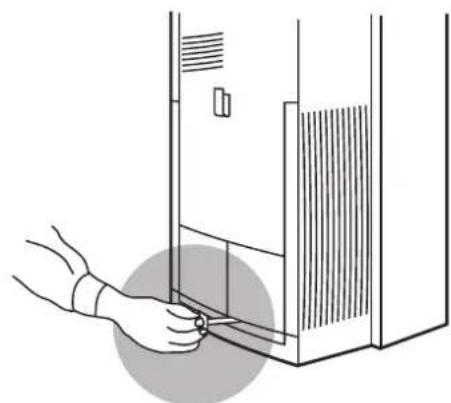

De condensaatopvangtank bevindt zich onderin aan de achterzijde van de unit. Trek de tank eruit en maak hem leeg.

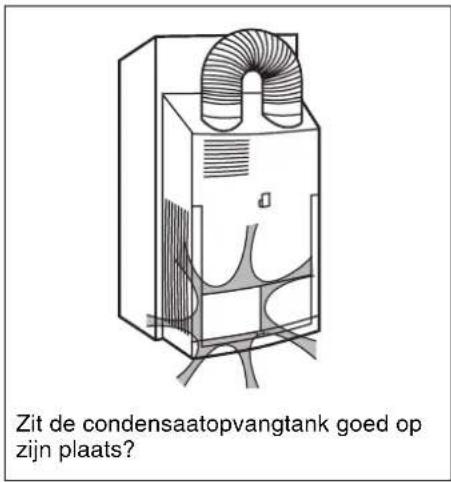

Plaats de tank weer terug en controleer de bevestiging.

9

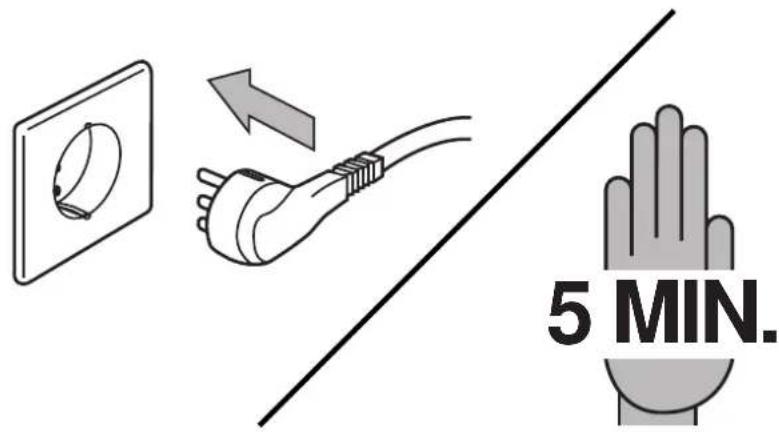

Steek de stekker in het stopcontact en wacht minimaal 5 minuten voordat u de keuzeschakelaar weer instelt.

10

Eventueel kan een vaste condensaatafvoer worden aangebracht. Indien de airconditioner is opgesteld in ruimten waar men niet regelmatig aanwezig is, kan d.m.v. een buis of slang een permanente condensaatafvoer worden aangebracht.

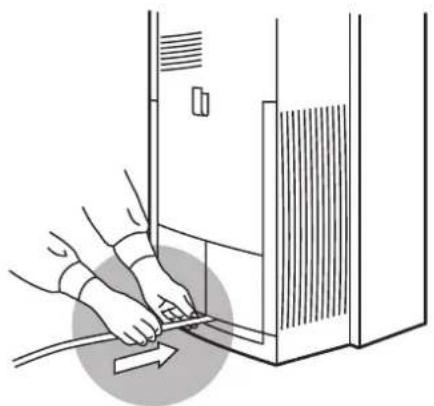

- Trek de condensaatafvoerslang ongeveer 10 cm uit de unit (zie afbeelding) en verwijder het rubber afdichtstopje.

11

- Sluit hier vervolgens de permanente condensaatafvoer op aan. Deze dient iets af te lopen.

Denk eraan dat, als u de permamente afvoer niet (meer) wilt gebruiken, het afdichtstopje weer moet worden aangebracht en de slang weer op zijn oorspronkelijke plaats moet.

1

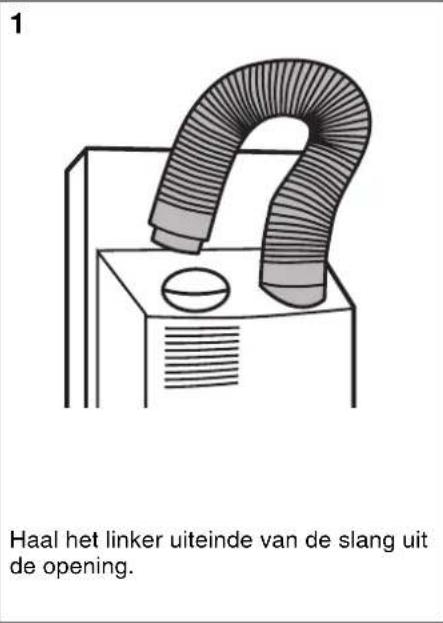

Als de unit wordt gebruikt in ventilatorbedrijf (alleen ventileren) dan moeten de uiteinden van de slang op de openingen aan de achterzijde van de unit worden bevestigd.

2

Steek de stekker in het stopcontact en zet het uitblaasrooster in de gewenste stand.

3

Zet de keuzeschakelaar op het symbool hoge of lage ventilatorsnelheid.

4

Het indicatielampje ventileren op het regelpaneel gaat branden.

5

De unit werkt nu in 'alleen ventileren'. De lucht wordt door de roosters aan de zijkanten aangezogen, gefilterd en gereinigd, en dan weer de ruimte ingeblazen via de roosters aan de voor- en achterkant.

Onderhoud

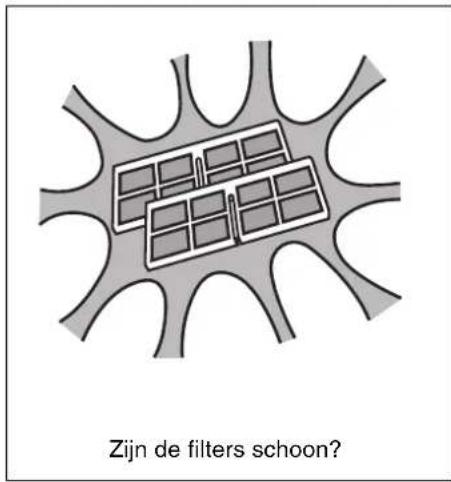

Vervuilde filters belemmeren de luchtdoorstroming, waardoor het economisch gebruik van de airconditioner nadelig wordt beïnvloed. Controleer de filters dus regelmatig. Ze bevinden zich aan de zijkanten van de unit, achter de aanzuigroosters, en u kunt ze verwijderen door het op nokje aan de buitenrand te drukken.

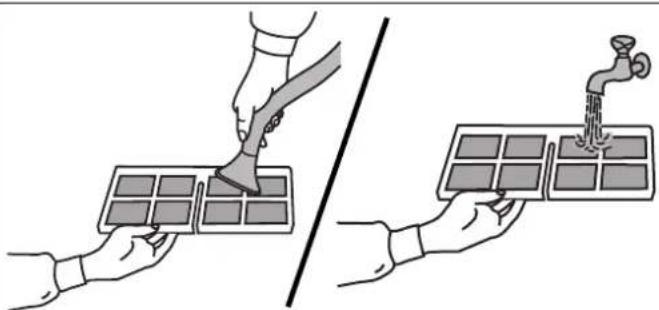

Verwijder los stof door het filter met de hand uit te kloppen of met een stofzuiger schoon te maken. Was het daarna in een lauw sopje en spoel na met schoon water. Laat het filter drogen en plaats het dan weer in de unit.

Schakel de airconditioner uit en trek de stekker uit het stopcontact. Maak de omkasting schoon met een natte doek. Gebruik geen benzine, verfverdunningsmiddelen, terpentine of agressieve reinigingsmiddelen, omdat deze de kunststof omkasting kunnen aantasten.

Als de unit voor langere tijd niet gebruikt wordt:

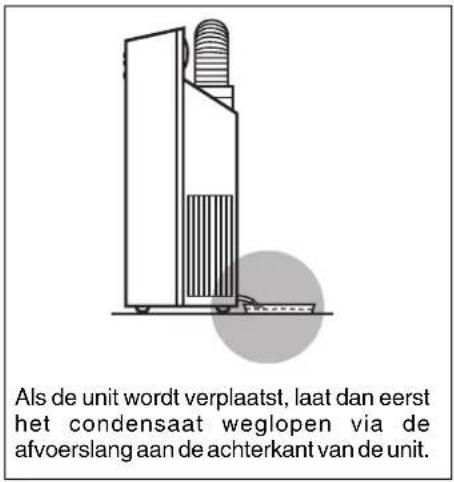

- Laat dan eerst het condensaat weglopen via de afvoerslang aan de achterkant van de unit.
- Reinig de filters.
- Breng de afvoerslang aan op de openingen.
- Dek de unit af met een plastic hoes.

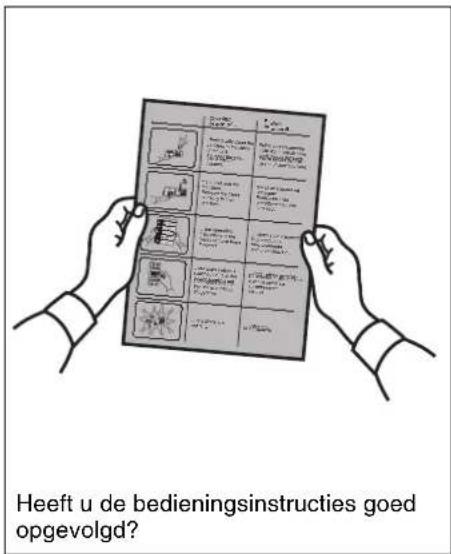

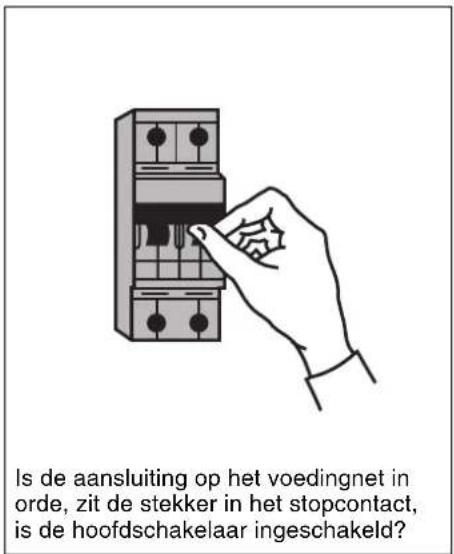

Storing?

Via R. Sanzio, 9 - 20058 Villasanta (MI) Italy - Tel. [phone]

Wijzigingen voorbehouden.
