Merk	Carrier
Model	51AKE065
Producttype	Mobiele airconditioner
Koelfunctie	Ja, met ontvochtiging
Ventilatorsnelheden	Hoog en laag
Thermostaat	Draaiknop, regelbaar
Condensaatopvangtank	Ja, met indicatielampje bij vol
Automatische uitschakeling	Bij volle condensaatopvangtank
Filter	Luchtfilter, reinigbaar
Luchtkwaliteitfilter	Optioneel (tegen pollen, bacteriën, rook)
Uitblaasrooster	Instelbaar van 10° tot 60°
Flexibele slang	Ja, max. uitrekking 1100 mm
Wieltjes	Ja, voor eenvoudig verplaatsen
Bedrijfstemperatuur koelen	Min. 21°C db / 15°C wb; max. 35°C db / 24°C wb
Veiligheidsaanbeveling	Aarding en magnetothermische schakelaar 10A
Onderhoud	Filters reinigen met lauw sop; omkasting afnemen met natte doek
Niet zelf repareren	Laat onderhoud over aan gekwalificeerd personeel
Afvoer koudemiddel	Speciale afvoer volgens geldende voorschriften

Veelgestelde vragen - 51AKE065 CARRIER

Hoe schakel ik de airconditioner in?

Druk op de knop AAN/UIT (knop ①). Stel de thermostaat in door de knop met de klok mee te draaien voor maximale koeling. Kies de ventilatorsnelheid met de knop Hoge - Lage ventilatorsnelheid.

Wat moet ik doen als het indicatielampje 'alarm' brandt?

Het lampje geeft aan dat de condensaatopvangtank vol is. Schakel de unit uit, trek de stekker uit het stopcontact, verwijder de tank aan de achterzijde, leeg deze en plaats hem terug. Wacht minimaal 5 minuten voordat u de unit weer inschakelt.

Hoe reinig ik de filters?

De filters bevinden zich aan de zijkanten achter de aanzuigroosters. Druk op het nokje om ze te verwijderen. Klop los stof eruit of gebruik een stofzuiger. Was ze daarna in een lauw sopje, spoel na met schoon water, laat drogen en plaats ze terug.

Kan ik de airconditioner gebruiken zonder de flexibele slang?

Nee, de slang is nodig om de warme lucht naar buiten af te voeren. Zonder slang koelt de unit niet goed en kan de compressor oververhit raken. Plaats de slang zodanig dat deze zo min mogelijk wordt uitgerekt (max. 1100 mm) en vermijd bochten.

Waarom moet ik 5 minuten wachten voordat ik de unit opnieuw inschakel?

Dit voorkomt dat de compressor beschadigd raakt of de zekering doorslaat. Wacht altijd minimaal 5 minuten na uitschakelen voordat u de unit weer aanzet.

Hoe stel ik de gewenste temperatuur in?

Draai de thermostaatknop met de klok mee om de temperatuur te verlagen (kouder) en tegen de klok in om te verhogen (warmer). Wanneer de gewenste temperatuur is bereikt, draait u de knop langzaam terug tot de compressor stopt; de unit handhaaft dan automatisch die temperatuur.

Wat zijn de bedrijfstemperaturen voor koelen?

De airconditioner is geschikt voor koelen bij een omgevingstemperatuur tussen 21°C droge bol / 15°C natte bol (minimum) en 35°C droge bol / 24°C natte bol (maximum). Buiten deze grenzen kan de prestatie verminderen.

Heeft de airconditioner een luchtkwaliteitfilter?

Sommige modellen zijn uitgerust met een luchtkwaliteitfilter dat pollen, bacteriën en tabaksrook filtert. Raadpleeg uw specifieke toestel; indien aanwezig, kan dit filter extra worden gereinigd of vervangen.

Kan ik het apparaat zelf repareren?

Nee, zelf repareren of wijzigen is niet toegestaan. Dit kan elektrische schokken of brand veroorzaken. Neem bij storing contact op met gekwalificeerd onderhoudspersoneel.

Hoe voer ik de airconditioner af na gebruik?

Het apparaat bevat koudemiddel dat speciaal moet worden afgevoerd. Lever het in bij een erkend inzamelpunt of bij de verkoper, die zorgt voor correcte verwerking volgens de geldende milieuregels. Verpakking kan worden gerecycled.

GEBRUIKSAANWIJZING 51AKE065 CARRIER

Deze handleiding heeft betrekking op de volgende typen:

51AKE 065

Inhoud

Blz.

Bedieningspaneel 1

Meegeleverd materiaal 1

Algemene informatie.... 2

Correct gebruik 2/3

Koelen met ontvochtigen 4

Onderhoud 5

Storing? 5

Lees deze gebruiksaanwijzing zorgvuldig door voordat u de airconditioner gaat gebruiken.

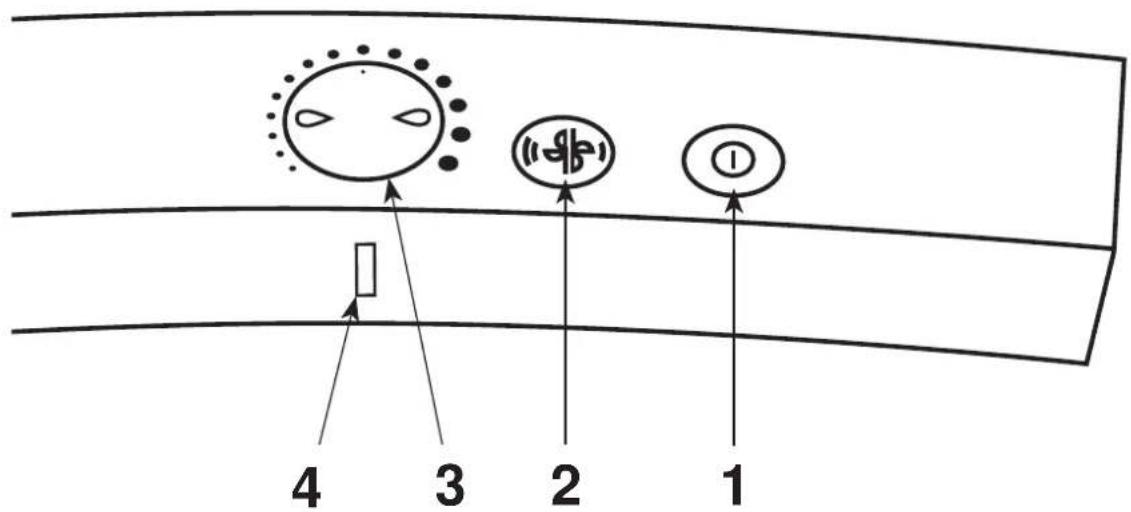

Bedieningspaneel

1. AAN/UIT
2. Hoge - Lage ventilatorsnelheid
3. Thermostaat
4. Indicatielampje alarm

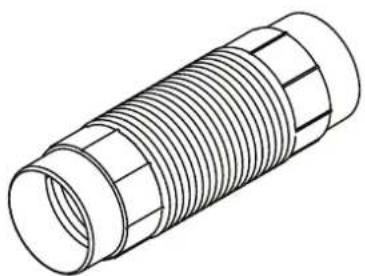

Meegeleverd materiaal

1

Algemene voorschriften

Neem zorgvuldig deze handleiding door vooraleer tot de montage over te gaan en bewaar deze voor eventuele toekomstige raadpleging, ook na de montage.

• Het apparaat is conform aan de volgende Richtlijnen:
• laagspanningsrichtlijn
  (73/23/ECC - EN60335-2-40);
• ÉMC-richtlijn voor electromagnetische compatibiliteit (89/336/CEE - EN50081-1 - EN50082-2);
• Richtlijn voor installaties met PED-druk (97/23/CEE- EN378);
• Richtlijn m.b.t. het energetische etiketteren (2002/31/CEE-EN14511).
• Om veiligheidsredenen dienen de operatoren aandachtig de volgende voorschriften door te nemen.
• Alle hiernavolgende voorzorgsmaatregelen dienen in acht te worden genomen aangezien deze belangrijk zijn teneinde de veiligheid te garanderen.
• De unit dient te worden gecontroleerd op transportschade. Dien in geval van schade onmiddellijk een claim in bij de vervoerder.
• Monteer of gebruik geen beschadigde apparaten.
• Om brand, ontploffingen of brandwonden te vermijden mag men het toestal niet in werking stellen in de nabijheid van gevaarlijke substanties of in de nabijheid van apparatuur dat vrije vlammen ontwikkelt.
• Het electrisch voedingnet dient conform te zijn aan de Nationale veiligheidsnormen die van kracht zijn. De montage dient te worden uitgevoerd volgens de Nationale van kracht zijnde veiligheidsnormen.
• Men dient er zich van te verzekeren dat een gepaste aardleiding beschikbaar is.
• Controleer of voltage en frequentie van de hoofdvoeding overeenkomen met de gevraagde en of het beschikbaar vermogen

voldoende is om andere apparaten aangesloten op dezelfde elektrische lijn te laten functioneren.

- De fabricant is niet aansprakelijk voor schade als gevolg van wijzigingen of fouten in de electrische- of wateraansluitingen. Wanneer men zich niet houdt aan deze montage-instructies of indien men het apparaat gebruikt onder andere omstandigheden dan die die worden aangegeven in de paragraaf "Bedrijfslimieten" van de handleiding van de unit, vervalt onmiddellijk de garantie. - Men beveelt de installatie aan van een magneto-thermische schakelaar of van een afzekering 10 A.

Werking van de eenheid

- Teneinde electrische schokken, brand of brandwonden te vermijden dient men bij het opmerken van anomalieën - zoals brandgeur - tijdens het normale gebruik, de werking onmiddellijk te stoppen en dient men zich tot Carrier te wenden voor verdere instructies. - Op de unit mogen geen bakken met vloeistof of voorwerpen van een andere soort geplaatst worden.

Onderhoud

• Men dient een periodieke controlebeurt te voorzien van de electrische verbindingen en van de beveiligingen.
• Het buitengewone onderhoud dient uitsluitend te gebeuren door gekwalificeerd personeel.
• De unit mag niet persoonlijk hersteld of gewijzigd worden. Handelingen verricht door niet gekwalificeerd personeel kan electrische schokken veroorzaken of brand.
• Men dient zich te wenden tot gekwalificeerd personeel in de volgende gevallen:
• bij een warme of beschadigde voedingskabel;
• bij abnormaal geluid gedurende de werking;
• bij regelmatige tussenkomst van de veiligheden;
• abnormale geur (bijvoorbeeld brandgeur).

Plaats van opstelling

• Kies een plaats die vrij is van obstakels die een regelmatige luchtregeling en retourluchtstroom kunnen in gevaar brengen.
• Kies een plaats die de minimumruimte respecteert die nodig is voor het onderhoud (zie afdeling "correct gebruik").
• Kies een plaats waar optimale luchtverdeling mogelijk is in de kamer.

Plaats de unit niet:

• In direct zonlicht.
- Te dicht bij een warmtebron.
- Aan vochtige wanden of op plaatsen waar teveel gevaar bestaat voor teveel vocht (vb. wasruimten).
- Op plaatsen met oliedampen (vb. keukens, garages).
- Op plaatsen waar gordijnen of meubels de luchtcirculatie kunnen belemmeren.

Afvoer:

• De airconditioner bevat koudemiddel dat een speciale afvoer noodzakelijk maakt. Nadat de levensduur van het apparaat is verstreken moet dit worden afgevoerd in de daartoe erkende bedrijven of bij de verkoper waar men zal voorzien in de afvoer van het koudemiddel volgens de geldende voorschriften.
• Alle bij de productie en verpakking van de unit toegepaste materialen zijn geschikt voor hergebruik en belasten het milieu dus niet.
• Voor het verpakkingsmateriaal af volgens de van kracht zijnde voorschriften.

Bedrijfslimieten:

De apparatuur is geschikt voor werking binnen de volgende temperatuurlimieten, in overeenstemming met de geldende normen.

Koelen: (EN14511:2004)

Maximum voorwaarden: 35°C d.b.* / 24°C w.b.* Minimum voorwaarden: 21°C d.b.* / 15°C w.b.*

* d.b.-droge bol temperatuur -
* w.b.-natte bol temperatuur

BELANGRIJK

Voordat de unit in gebruikt wordt genomen:

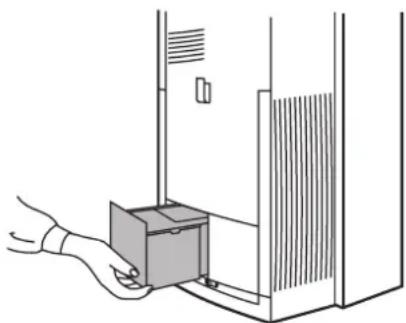

• trek de condensaatopvangtank aan de achterzijde uit de unit
• verwijder de plakstrip
• breng de bak weer op zijn plaats

Als deze instructies niet worden opgevolgd functioneert de unit niet en geeft een foutindicatie.

Dank zij de standaard gemonteerde wieltjes kan de unit moeiteloos worden verplaatst. Verplaats de unit bij voorkeur voor u uit.

Vóór verplaatsen of reinigen moet u altijd eerst de stekker uit het stopcontact trekken.

N.B. Gebruik de stekker NOOIT om de unit aan of uit te schakelen.

Als de airconditioner met de regelschakelaar of door enige andere oorzaak is gestopt, moet minimaal 5 minuten worden gewacht alvorens weer kan worden ingeschakeld. Anders kan de zekering doorslaan of de compressor worden beschadigd.

Zorg ervoor dat de unit vrij kan uitblazen. Plaats geen grote voorwerpen voor de unit en vermijd zo mogelijk directe zoninstraling in de te conditioneren ruimte. Er moet minimaal 200 mm vrije ruimte zijn tussen eventuele obstructies en het luchtrooster. Zet ook geen warme of zware voorwerpen op de unit.

Wijzigen van de ruimtetemperatuur: Draai de knop van de thermostaat met de klok mee om de temperatuur te verlagen, en tegen de klok in om hem te verhogen.

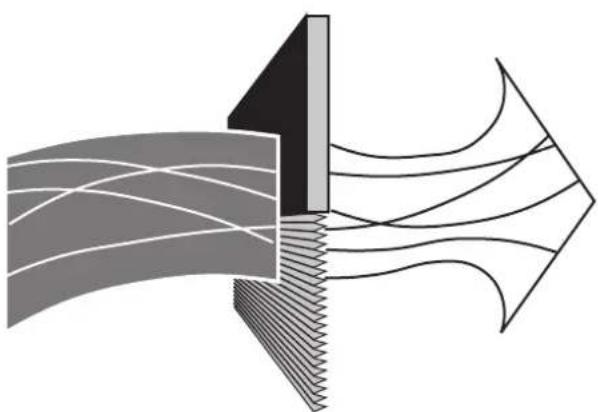

Instellen van de luchtrichting

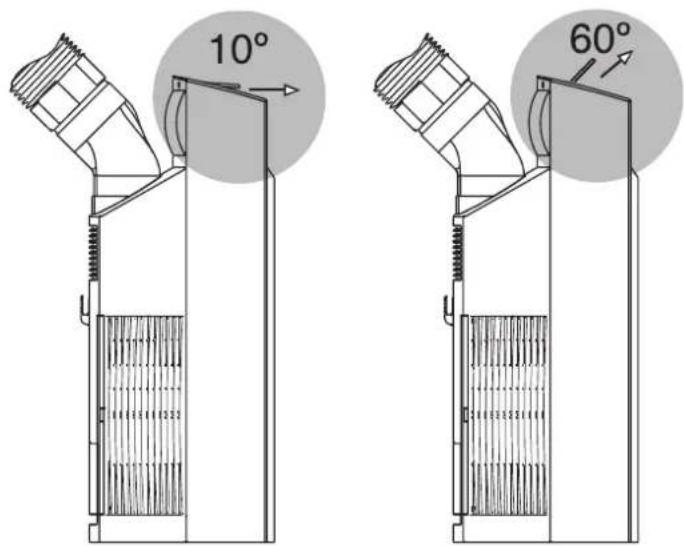

Bovenop de unit zit een verstelbaar uitblaasrooster dat kan worden ingesteld tussen 10° (gesloten) en 60° (volledig open). Afhankelijk van de instelling verandert de luchtrichting zoals afgebeeld. Gebruik van de unit met het uitblaasrooster volledig gesloten wordt afgeraden.

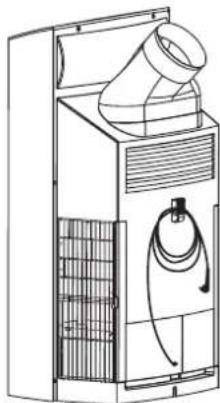

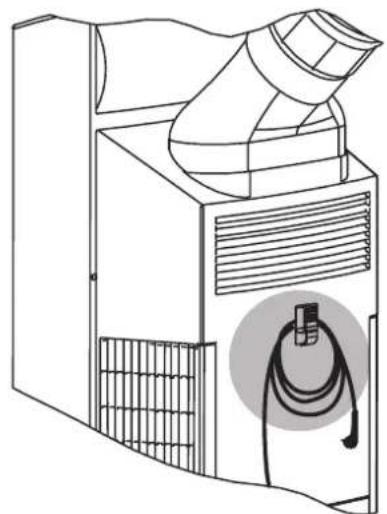

Als de unit niet in gebruik is, rol dan het snoer op en hang het aan de daarvoor bestemde haak.

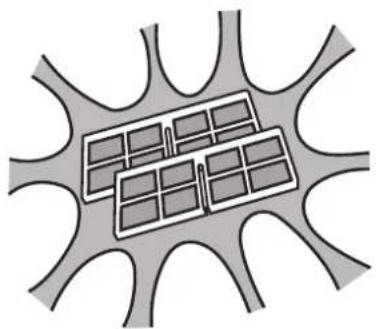

Luchtkwaliteitfilter (indien aanwezig)

Met het luchtkwaliteitfilter is schonere lucht mogelijk, die gefilterd is op pollen, bacteriën, tabaksrook, enz.

1

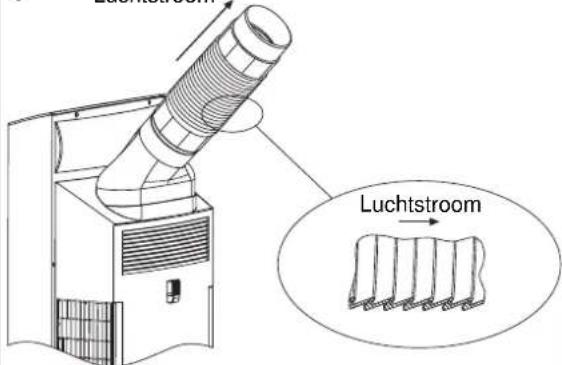

Luchtstroom

De flexibele slang in de transportinrichting inbrengen. Teneinde de beste prestaties te bekomen dient men bij het plaatsen van de slang erop te letten dat:
- de binnenste randen van het flexibele gedeelte omgedraaid zijn zoals weergegeven in de figuur;
- het uitrekken beperkt wordt tot het benodigde minimum; - bochten, plooien en beperkingen worden vermeden.

2

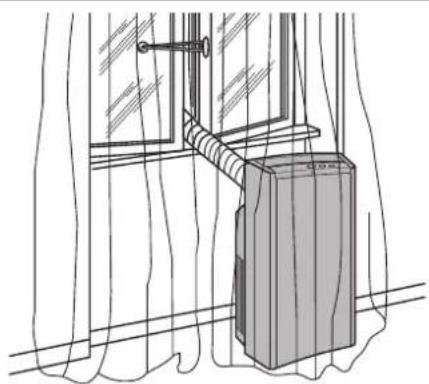

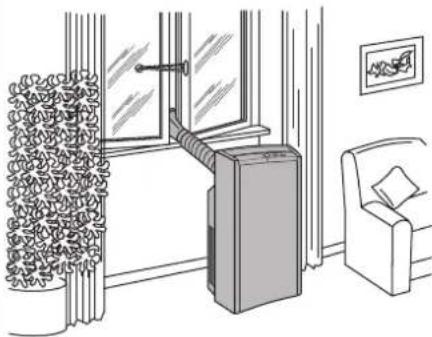

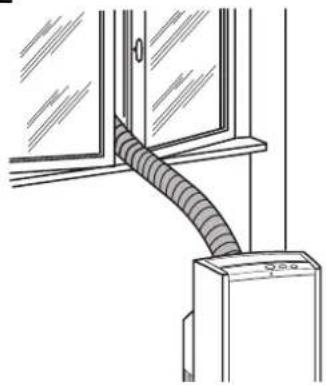

De airconditioner zo dicht mogelijk bij het raam plaatsen en de flexibele slang tussen de luiken brengen, erop lettend dat deze zo min mogelijk wordt verlengd (max uitrekking 1100 mm).

3

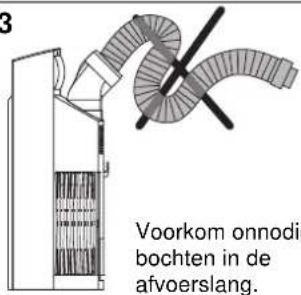

Voorkom onnodige bochten in de afvoerslang.

Steek de stekker in het stopcontact en zet het uitblaas-rooster in de gewenste stand.

5

De unit is nu klaar om te koelen. Zorg dat de warme lucht die via de slang wordt afgevoerd vrij naar buiten kan uitblazen.

6

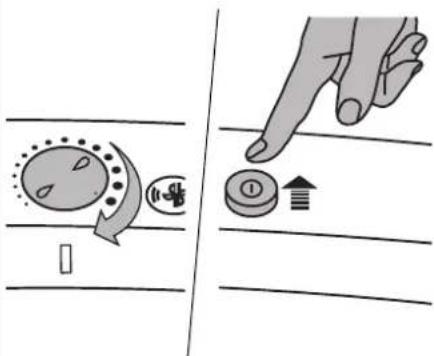

Stel de thermostaat in op maximaal koelen door de knop met de klok mee te draaien.
Schakel de unit aan door op de knop ① te drukken.

7

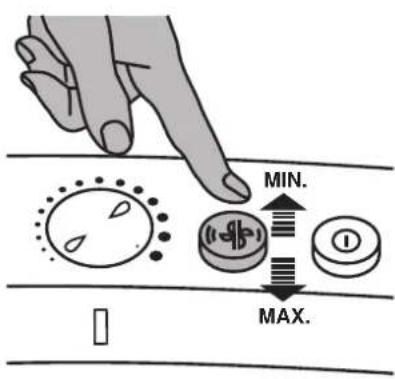

De ventilatorsnelheid kan worden gekozen door het indrukken van de knop.

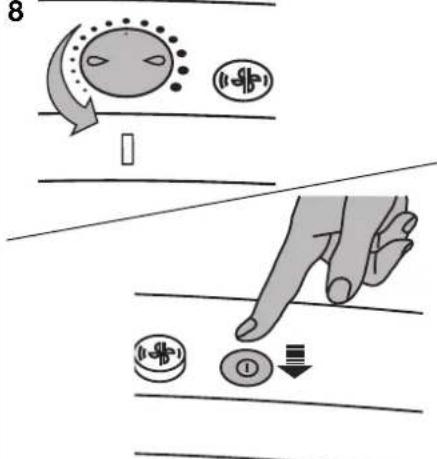

8

Draai, als de gewenste ruimetemperatuur bereikt is, de thermostaat langzaam tegen de klok in terug naar een lagere waarde tot de compressor stopt. De regeling is nu ingesteld en de airconditioner zal nu automatisch de ingestelde temperatuur handhaven. Druk, om de unit uit te schakelen, op knop ①.

9

Het uit de ruimtelucht verwijderde vocht wordt opgevangen in een afgesloten condensaatopvangtank. Als het indicatielampje op het bedieningspaneel gaan branden, is de tank vol. De unit zal nu automatisch uitschakelen. Schakel de unit uit (knop ①) en trek de stekker uit het stopcontact. De condensaatopvangtank bevindt zich onderin aan de achterzijde van de unit. Trek de tank eruit en maak hem leeg. Plaats de tank weer terug en controleer de bevestiging.
Steek de stekker in het stopcontact en wacht minimaal 5 minuten voordat u de unit weer aanschakelt (knop ①).

Vervuilde filters belemmeren de luchtdoorstroming, waardoor het economisch gebruik van de airconditioner nadelig wordt beïnvloed. Controleer de filters dus regelmatig. Ze bevinden zich aan de zijkanten van de unit, achter de aanzuigroosters, en u kunt ze verwijderen door het op nokje aan de buitenrand te drukken.

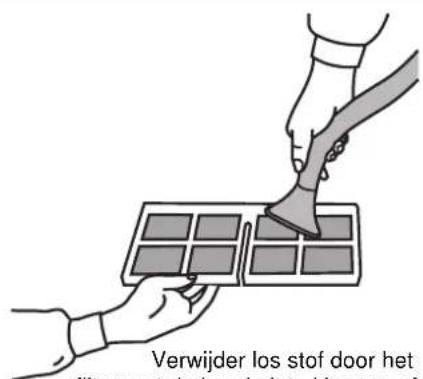

Verwijder los stof door het filter met de hand uit te kloppen of met een stofzuiger schoon te maken.

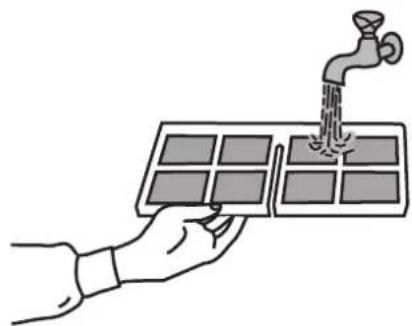

Was het daarna in een lauw sopje en spoel na met schoon water. Laat het filter drogen en plaats het dan weer in de unit.

Schakel de airconditioner uit en trek de stekker uit het stopcontact. Maak de omkasting schoon met een natte doek. Gebruik geen benzine, verfverdunningsmiddelen, terpentine of agressieve reinigingsmiddelen, omdat deze de kunststof omkasting kunnen aantasten.

Als de unit voor langere tijd niet gebruikt wordt:

• Laat dan eerst het condensaat weglopen via de afvoerslang aan de achterkant van de unit.
• Reinig de filters.
• Dek de unit af met een plastic hoes.

Het kan voorkomen dat de airconditioner niet start of onvoldoende koelt. Dikwijls is dit simpel op te lossen. Ga daarom allereerst de onderstaande punten na, voordat u uw installateur belt. Het kan u geld besparen.

Heeft u de bedieningsinstructies goed opgevolgd?

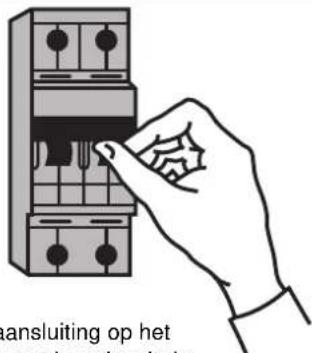

Is de aansluiting op het voedingnet in orde, zit de stekker in het stopcontact, is de hoofdschakelaar ingeschakeld?

Zijn de filters schoon?

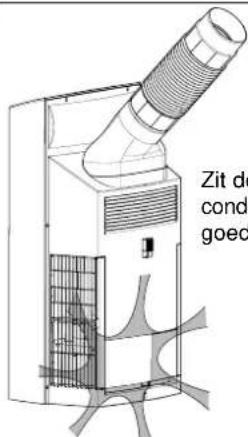

Zit de condensaatopvangtank goed op zijn plaats?

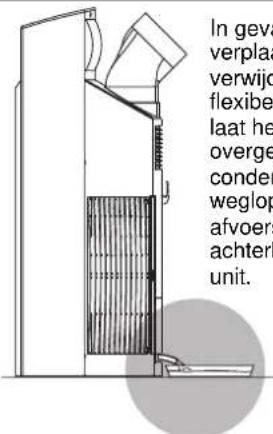

In geval van verplaatsing verwijder dan de flexibele slang en laat het overgebleven condensaat weglopen via de afvoerslang aan de achterkant van de unit.

Via R. Sanzio, 9 - 20058 Villasanta (MI) Italy - Tel. [phone]

Wijzigingen voorbehouden.
