Type product	Mobiele airconditioner
Model	Holiday Green 51AKB065 (ook 51AKB006G / 51AKB008G)
Merk	Carrier
Voeding	230 V / 50 Hz (min. 198 - max. 264 V)
Aanbevolen zekering	10 A
Verlengsnoer max.	25 m, doorsnede minimaal 1,5 mm²
Koelcapaciteit	Niet gespecificeerd (mobiele unit)
Functies	Koelen (Turbo / Stil), Ontvochtigen, Alleen ventileren
Thermostaat	Instelbaar, draaiknop
Ventilatorsnelheden	Laag en hoog
Koudemiddel	Bevat koudemiddel; onderhoud alleen door STEK-erkend personeel
Condensafvoer	Opvangtank (handmatig legen) of permanente afvoerslang mogelijk
Luchtfilter	Uitneembaar, reinigbaar (eventueel luchtkwaliteitfilter tegen pollen/bacteriën)
Afmetingen (circa)	Niet gespecificeerd
Gewicht (circa)	Niet gespecificeerd
Geluidsniveau	Niet gespecificeerd
Onderhoud	Filters reinigen, behuizing afnemen met vochtige doek; geen agressieve middelen
Veiligheid	Netspanning controleren; niet in water plaatsen; na uitschakelen 5 min wachten voor herstart
Garantie	Vervalt bij niet opvolgen voorschriften
Afvoer aan einde levensduur	Volgens plaatselijke voorschriften; erkend bedrijf

Veelgestelde vragen - Holiday Green 51AKB065 CARRIER

Kan ik de airconditioner direct na uitschakeling weer inschakelen?

Nee, wacht minimaal 5 minuten voordat u de unit opnieuw inschakelt. Anders kan de zekering doorslaan of de compressor beschadigd raken.

Wat moet ik doen als de rode alarmlampjes gaan branden?

De alarmlampjes geven aan dat de condensaatopvangtank vol is. Schakel de unit uit, trek de stekker, leeg de tank en plaats deze terug. Wacht 5 minuten voordat u de unit opnieuw inschakelt.

Hoe reinig ik de filters?

Verwijder de filters door op het nokje aan de zijkant te drukken. Klop los stof eruit of gebruik een stofzuiger. Was de filters in een lauw sopje, spoel na met schoon water, laat drogen en plaats ze terug.

Kan ik de airconditioner gebruiken zonder slang?

Voor de koel- en ontvochtigingsfunctie moet de flexibele slang worden aangesloten op de openingen aan de achterzijde. Alleen bij ventilatie (alleen ventileren) kan de slang optioneel worden gebruikt.

Wat is de aanbevolen netspanning?

De unit werkt op 230 V / 50 Hz, met een minimale spanning van 198 V en een maximale van 264 V. Gebruik een geaard stopcontact en een zekering van 10 A.

Hoe stel ik de thermostaat in?

Draai de thermostaatknop met de klok mee om de temperatuur te verlagen (koeler) en tegen de klok in om de temperatuur te verhogen. Zodra de gewenste temperatuur is bereikt, draait u de knop langzaam terug tot de compressor stopt.

Wat moet ik doen bij langdurige opslag?

Tap het condensaat af via de afvoerslang, reinig de filters, bevestig de slang op de openingen en dek de unit af met een plastic hoes. Rol het snoer op en berg het op.

Kan ik de airconditioner in de regen gebruiken?

Nee, plaats de unit nooit op een plek waar water op kan komen (bijv. onder druipend wasgoed). Dit kan kortsluiting of brand veroorzaken.

Wat is het verschil tussen de koelstand en de ontvochtigingsstand?

Bij koelen wordt de temperatuur verlaagd. Bij ontvochtigen wordt vocht uit de lucht verwijderd zonder de temperatuur significant te verlagen. De thermostaat moet op het ontvochtigingssymbool worden gezet.

Hoe kan ik de luchtstroom richten?

Het uitblaasrooster bovenop de unit is verstelbaar van 10° (gesloten) tot 60° (volledig open). Stel de gewenste hoek in om de luchtrichting aan te passen.

GEBRUIKSAANWIJZING Holiday Green 51AKB065 CARRIER

Deze handleiding heeft betrekking op de volgende typen:

51AKB 006G 51AKB 008G

Lees deze gebruiksaanwijzing zorgvuldig door voordat u de airconditioner gaat gebruiken.

Inhoud

Blz.

Bedieningspaneel 1

Meegeleverd materiaal 1

Algemene informatie.... 2

Correct gebruik 2/3

Koelen met ontvochtigen 4/5

Ontvochtigen.... 5/6

Alleen ventileren 7

Onderhoud 7

Storing? 8

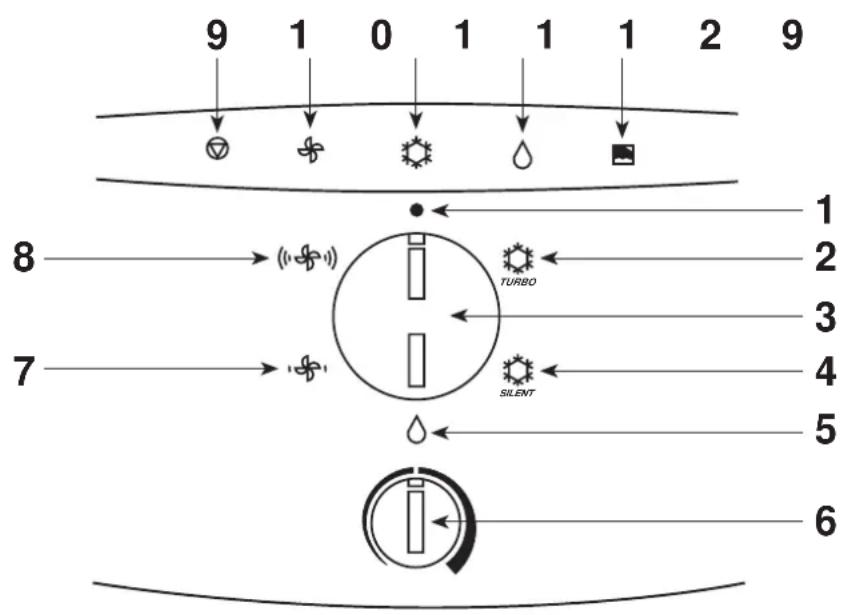

Bedieningspaneel

1. Stand UIT
2. TURBO koelen
3. Keuzeschakelaar
4. STIL koelen
5. Ontvochtigen

6. Thermostaat

7. Lage ventilatorsnelheid

8. Hoge ventilatorsnelheid
9. Indicatielampje alarm
10. Indicatielampjes ventilatorsnelheid
11. Indicatielampje koelen
12. Indicatielampje ontvochtigen

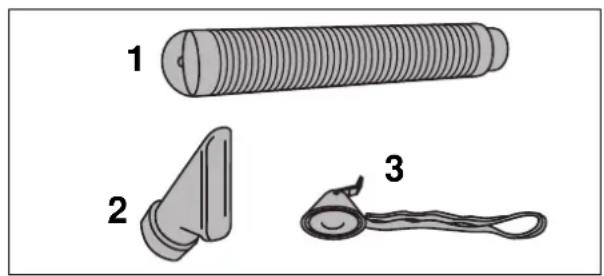

Meegeleverd materiaal

1. flexibele slang
2. uitblaasmond

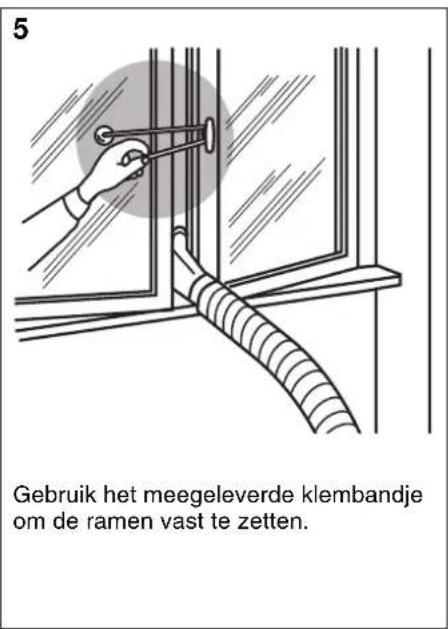

3. klembandje met zuignap

Algemene informatie

• Controleer, voordat u de airconditioner in gebruik neemt, of de juiste netspanning (230 V) voorhanden is (min. 198 - max. 264 V).
• De elektrische installatie moet voldoen aan de plaatselijke voorschriften (NEN1010).
• De aanbevolen afzekering is 10A.
• De unit moet worden aangesloten op een contactdoos met randaarde.
• Bij toepassing van een verlengsnoer (max. 25 m) moet kabel van minimaal 1,5 mm ^2 doorsnede worden gebruikt.
• Plaats de airconditioner niet op een plaats waar er water op kan komen (bijv. onder een lijn met druipend wasgoed).
• BELANGRIJK: als deze voorschriften niet worden opgevolgd kan kortsluiting

en daardoor eventueel brand ontstaan.

• Bij niet opvolgen van deze voorschriften vervalt de garantie.
• Dit apparaat voldoet aan de laagspannings-richtlijn 73/23EEG (veiligheid) en aan EMC richtlijn 89/336EEG voor elektromagnetische compatibiliteit.
• Dit apparaat is ontworpen voor bedrijf bij de volgende limieten: koelen met ontvochtigen, min. 21°C; 50% r.v. - max. 35°C; 60% r.v. ontvochtigen, min. 18°C; 65% r.v. - max. 27°C; 80% r.v.
• Controleer de unit op transportschade. Dien in geval van schade een claim in bij de vervoerder.

• Gebruik het apparaat niet als het beschadigd is. Schakel in dat geval de unit uit en trek de stekker uit het stopcontact en neem contact op met uw installateur.

• Gebruik de airconditioner alleen voor het doel waarvoor hij is bestemd.

• Dit apparaat bevat koudemiddel. Onderhoud aan het koudemiddelcircuit mag alleen worden uitgevoerd door gekwalificeerd (STEK erkend) personeel.
• Alle bij de productie en verpakking toegepaste materialen zijn geschikt voor hergebruik en belasten het milieu dus niet.
• Voer het verpakkingsmateriaal af volgens de plaatselijke voorschriften.
• Dit apparaat bevat koudemiddel dat volgens de plaatselijke voorschriften moet worden afgevoerd. Nadat de levensduur van het apparaat is verstreken moet dit worden afgevoerd door een erkend bedrijf volgens de geldende voorschriften.

Correct gebruik

Voordat de unit in gebruikt wordt genomen:

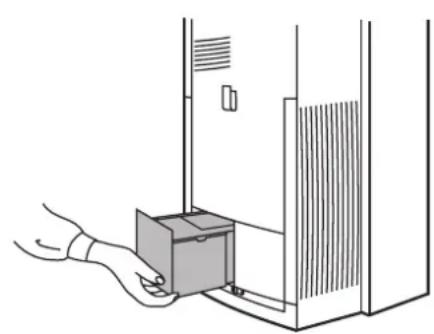

• trek de condensaatopvangtank aan de achterzijde uit de unit
• verwijder de plakstrip
• breng de bak weer op zijn plaats

Als deze instructies niet worden opgevolgd functioneert de unit niet en geeft een foutindicatie.

Dank zij de standaard gemonteerde wieltjes kan de unit moeiteloos worden verplaatst. Verplaats de unit bij voorkeur voor u uit.

Vóór verplaatsen of reinigen moet u altijd eerst de stekker uit het stopcontact trekken. N.B. Gebruik de stekker NOOIT om de unit aan of uit te schakelen.

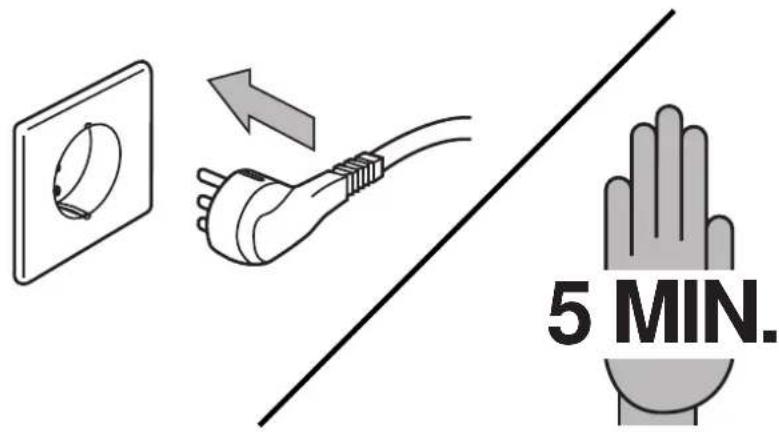

Als de airconditioner met de regelschakelaar of door enige andere oorzaak is gestopt, moet minimaal 5 minuten worden gewacht alvorens weer kan worden ingeschakeld.

Anders kan de zekering doorslaan of de compressor worden beschadigd.

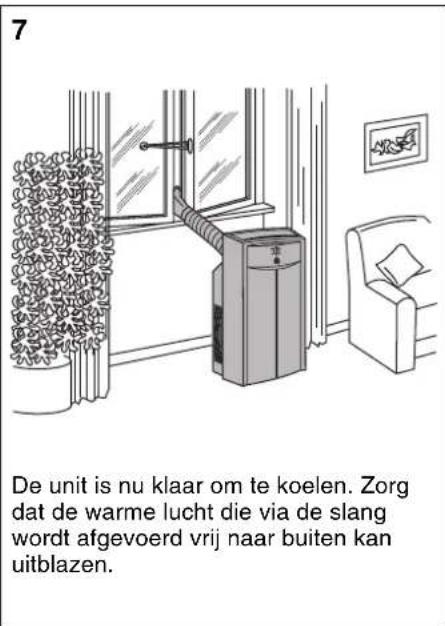

Zorg ervoor dat de unit vrij kan uitblazen. Plaats geen grote voorwerpen voor de unit en vermijd zo mogelijk directe zoninstraling in de te conditioneren ruimte. Er moet minimaal 200 mm vrije ruimte zijn tussen eventuele obstructies en het luchtrooster. Zet ook geen warme of zware voorwerpen op de unit.

Wijzigen van de ruimtetemperatuur: Draai de knop van de thermostaat met de klok mee om de temperatuur te verlagen, en tegen de klok in om hem te verhogen.

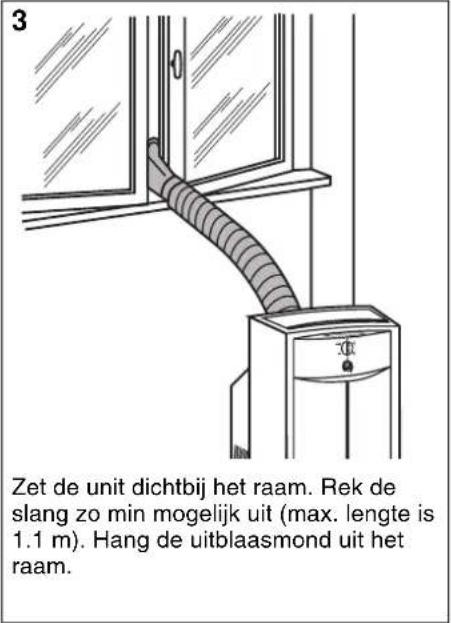

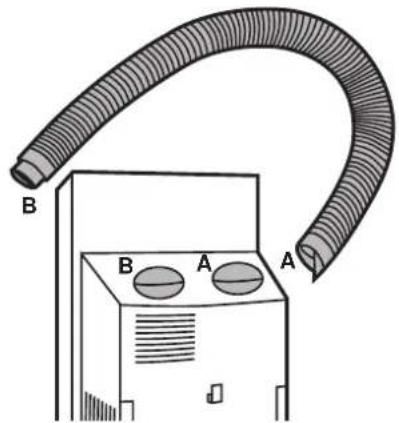

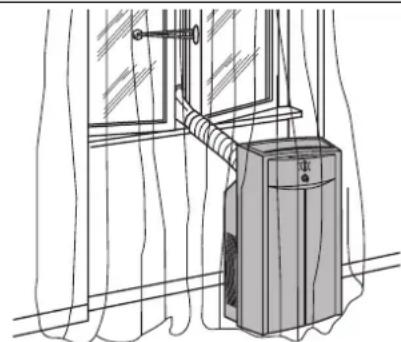

Sluit de flexibele slang aan op de achterzijde van de unit op de openingen A en B. Uiteinde A mag alleen worden aangesloten op opening A!

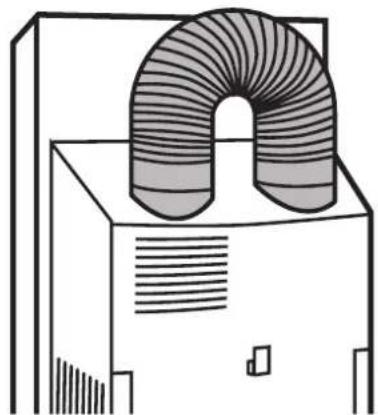

Als de unit niet in gebruik is, plaats dan de slang zoals hiernaast is aangegeven.

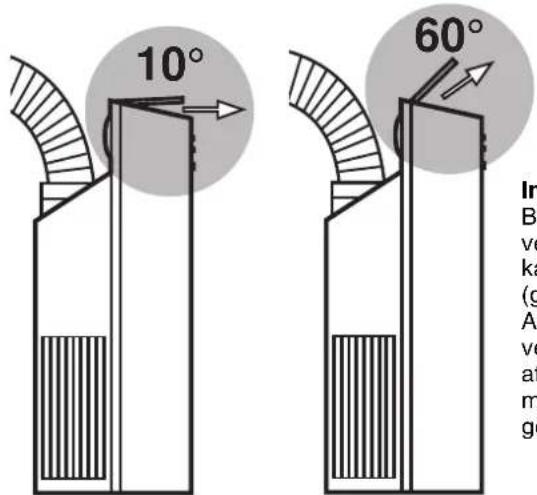

Instellen van de luchtrichting
Bovenop de unit zit een verstelbaar uitblaasrooster dat kan worden ingesteld tussen 10° (gesloten) en 60° (volledig open). Afhankelijk van de instelling verandert de luchtrichting zoals afgebeeld. Gebruik van de unit met het uitblaasrooster volledig gesloten wordt afgeraden.

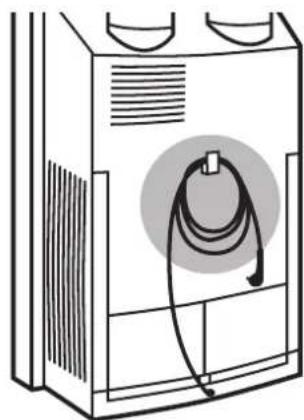

Als de unit niet in gebruik is, rol dan het snoer op en hang het aan de daarvoor bestemde haak.

Luchtkwaliteitfilter (indien aanwezig)

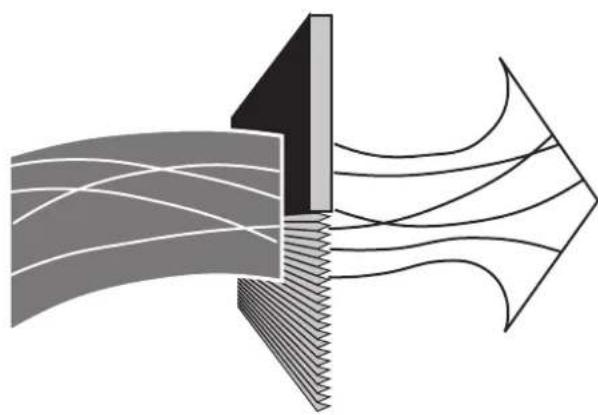

Met het luchtkwaliteitfilter is schonere lucht mogelijk, die gefilterd is op pollen, bacteriën, tabaksrook, enz.

Accessoire (niet meegeleverd)

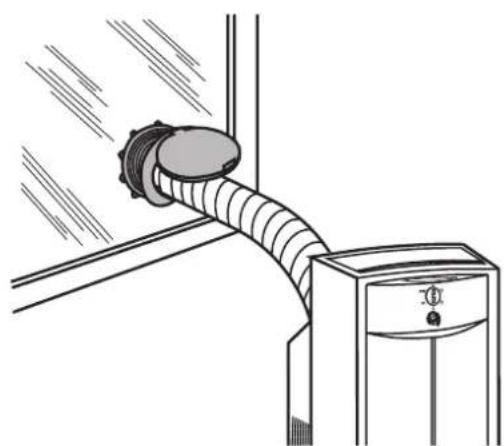

De slang kan d.m.v. een doorvoer permanent in een opening in het raam of in de wand worden aangebracht. Deze doorvoer is als accessoire verkrijgbaar.

10

Stel de thermostaat in op maximaal koelen door de knop met de klok mee te draaien.

11

Draai, als de gewenste ruimetemperatuur bereikt is, de thermostaat langzaam tegen de klok in terug naar een lagere waarde tot het indicatielampje uitgaat en de compressor stopt.

12

De regeling is nu ingesteld en de airconditioner zal nu automatisch de ingestelde temperatuur handhaven. Draai, om de unit uit te schakelen, de Keuzeschakelaar helemaal tegen de klok in tot hij op het symbool ● staat.

Ontvochtigen

1

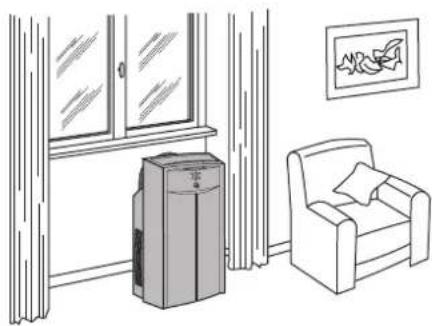

Gebruik deze functie als u de ruimte wilt ontvochtigen zonder de temperatuur te verlagen.

2

De flexibele slang kan op twee manieren worden geplaatst (verwijder zo nodig eerst de uitblaasmond):

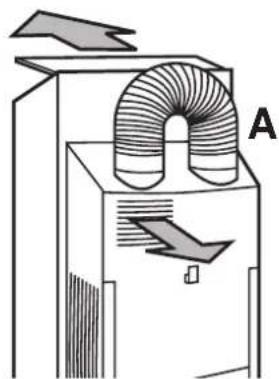

A - Met beide uiteinden in de juiste openingen. In dit geval moet de unit minstens 50 cm van de wand af worden gezet omdat de lucht vooruit of achteruit wordt geblazen.

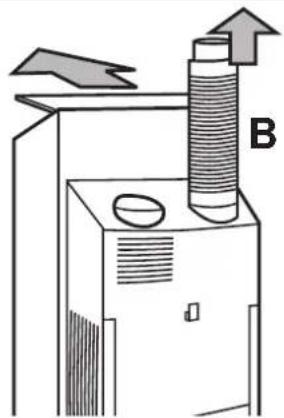

B - Verticaal. In dit geval wordt de lucht uitgeblazen via de voorkant en naar boven door de slang.

3

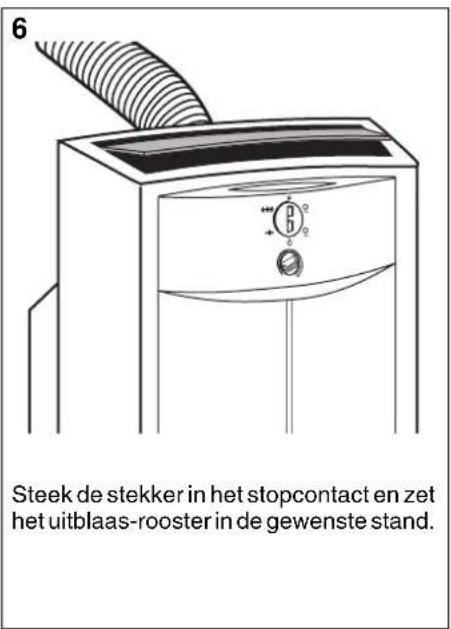

Steek de stekker in het stopcontact en zet het uitblaasrooster in de gewenste stand.

4

Zet de keuzeschakelaar en de thermostaat op het symbool ontvochtigen.

5

Het indicatielampje ontvochtigen gaat nu branden. Nu zal de unit het overtollige vocht uit de ruimtelucht verwijderen zonder de temperatuur te verlagen.

Ontvochtigen

6

Het uit de ruimtelucht verwijderde vocht wordt opgevangen in een afgesloten condensaatopvangtank.

Als de twee rode waarschuwingslampjes gaan branden, is de tank vol. De unit zal nu automatisch uitschakelen.

7

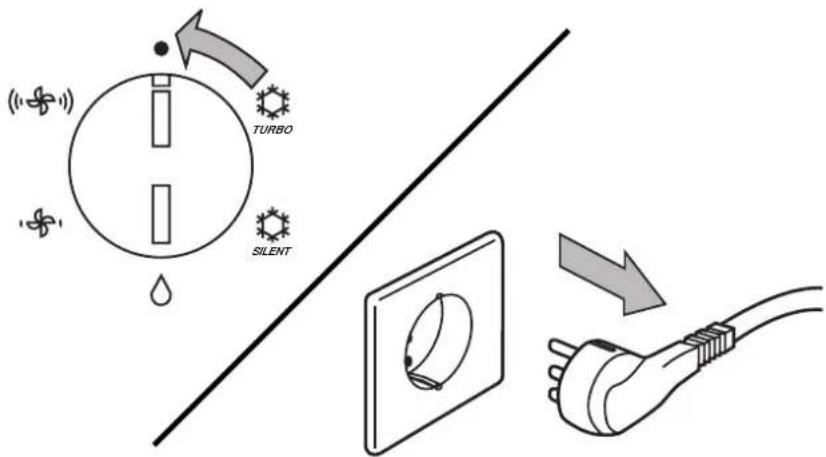

Schakel de unit uit door de keuzeschakelaar op het symbool ●e zetten en trek de stekker uit het stopcontact.

8

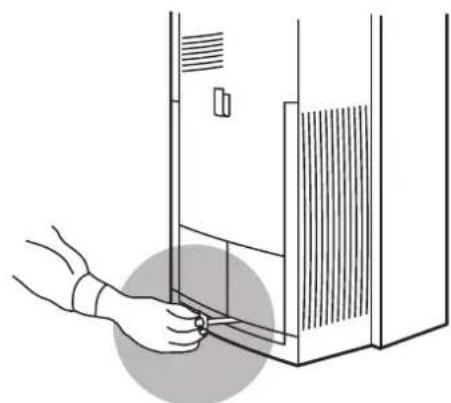

De condensaatopvangtank bevindt zich onderin aan de achterzijde van de unit. Trek de tank eruit en maak hem leeg.

Plaats de tank weer terug en controleer de bevestiging.

9

Steek de stekker in het stopcontact en wacht minimaal 5 minuten voordat u de keuzeschakelaar weer instelt.

10

Eventueel kan een vaste condensaatafvoer worden aangebracht. Indien de airconditioner is opgesteld in ruimten waar men niet regelmatig aanwezig is, kan d.m.v. een buis of slang een permanente condensaatafvoer worden aangebracht.

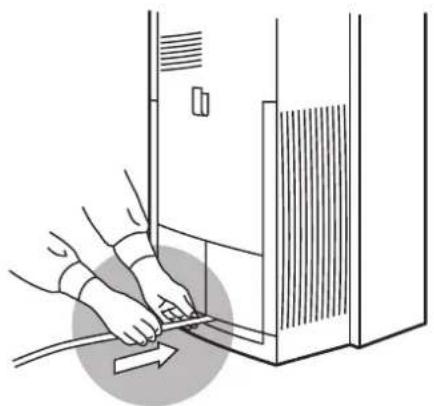

- Trek de condensaatafvoerslang ongeveer 10 cm uit de unit (zie afbeelding) en verwijder het rubber afdichtstopje.

11

- Sluit hier vervolgens de permanente condensaatafvoer op aan. Deze dient iets af te lopen.

Denk eraan dat, als u de permamente afvoer niet (meer) wilt gebruiken, het afdichtstopje weer moet worden aangebracht en de slang weer op zijn oorspronkelijke plaats moet.

1

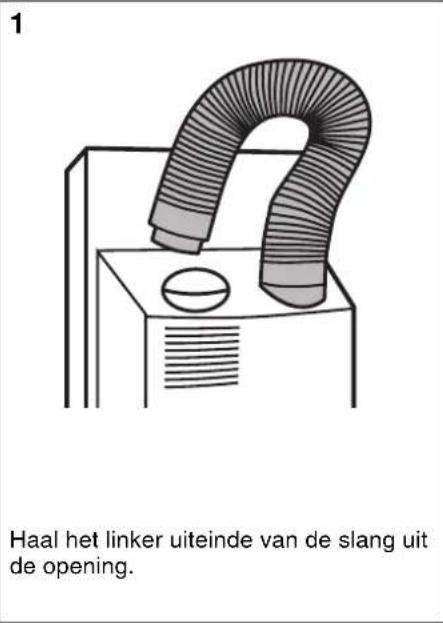

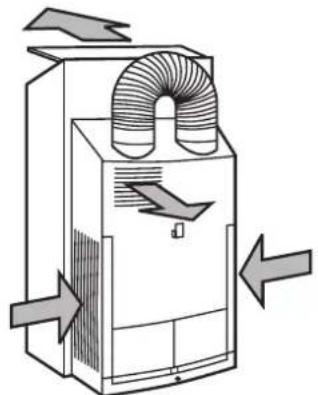

Als de unit wordt gebruikt in ventilatorbedrijf (alleen ventileren) dan moeten de uiteinden van de slang op de openingen aan de achterzijde van de unit worden bevestigd.

2

Steek de stekker in het stopcontact en zet het uitblaasrooster in de gewenste stand.

3

Zet de keuzeschakelaar op het symbool hoge of lage ventilatorsnelheid.

4

Het indicatielampje ventileren op het regelpaneel gaat branden.

5

De unit werkt nu in 'alleen ventileren'. De lucht wordt door de roosters aan de zijkanten aangezogen, gefilterd en gereinigd, en dan weer de ruimte ingeblazen via de roosters aan de voor- en achterkant.

Onderhoud

Vervuilde filters belemmeren de luchtdoorstroming, waardoor het economisch gebruik van de airconditioner nadelig wordt beïnvloed. Controleer de filters dus regelmatig. Ze bevinden zich aan de zijkanten van de unit, achter de aanzuigroosters, en u kunt ze verwijderen door het op nokje aan de buitenrand te drukken.

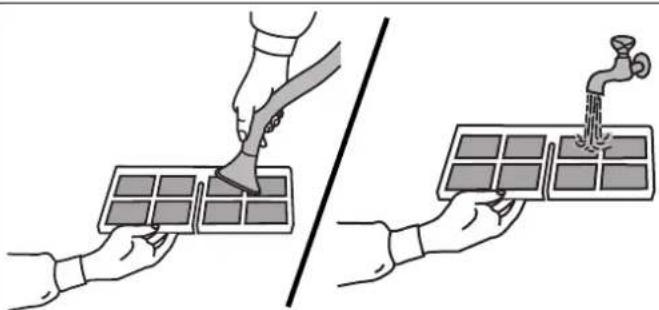

Verwijder los stof door het filter met de hand uit te kloppen of met een stofzuiger schoon te maken. Was het daarna in een lauw sopje en spoel na met schoon water. Laat het filter drogen en plaats het dan weer in de unit.

Schakel de airconditioner uit en trek de stekker uit het stopcontact. Maak de omkasting schoon met een natte doek. Gebruik geen benzine, verfverdunningsmiddelen, terpentine of agressieve reinigingsmiddelen, omdat deze de kunststof omkasting kunnen aantasten.

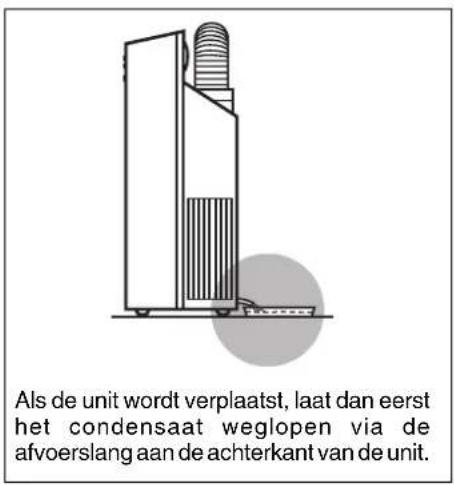

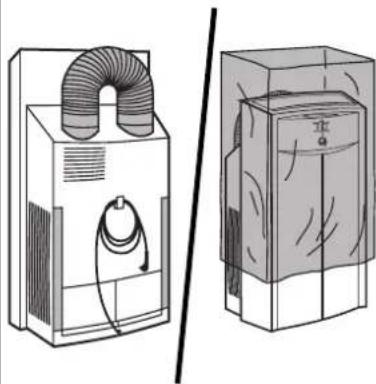

Als de unit voor langere tijd niet gebruikt wordt:
- Laat dan eerst het condensaat weglopen via de afvoerslang aan de achterkant van de unit.
- Reinig de filters.
- Breng de afvoerslang aan op de openingen.
- Dek de unit af met een plastic hoes.

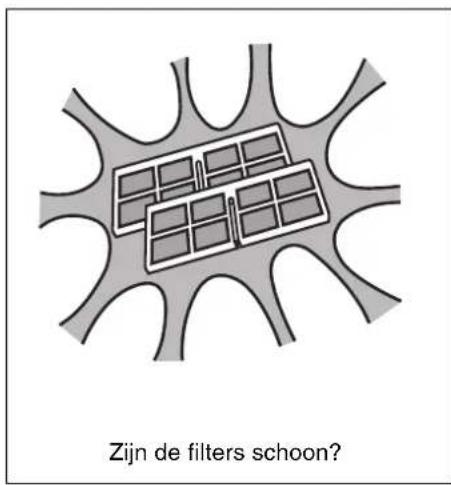

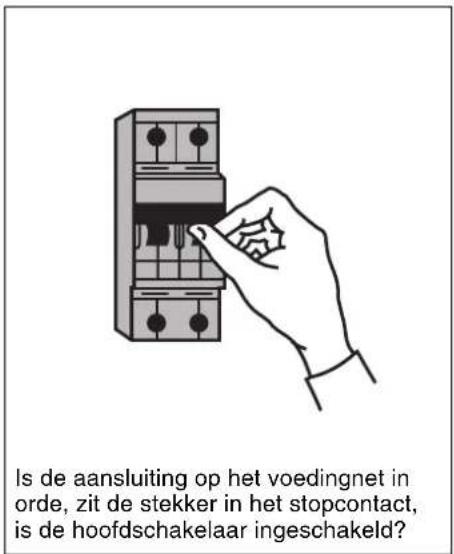

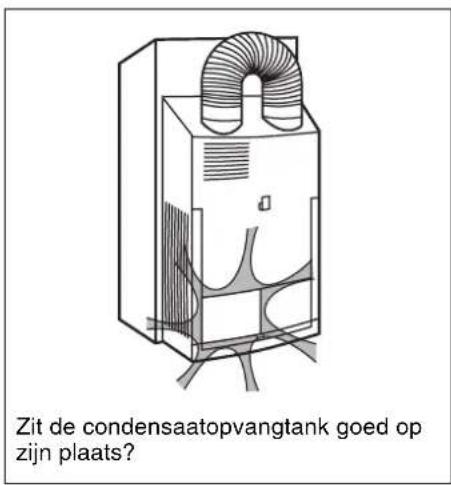

Storing?

Via R. Sanzio, 9 - 20058 Villasanta (MI) Italy - Tel. [phone]

Wijzigingen voorbehouden.
