Type product	Zone Manager regelaar voor airconditioning
Merk	Carrier
Model	Zone Manager
Doel	Regelt tot 32 binnen-units in 8 klimaatzones
Aantal zones	8
Programmeerbare dagen per zone	7 (maandag t/m zondag)
Aantal perioden per dag	4
Geheugenbehoud bij spanningsuitval	Tot 20 uur
Compatibele binnenunits	42HMC---N, 42VMC---N, 40SMC---N, 40KMC---N
Display	Verlicht LCD-scherm met tijd, temperatuur en functieaanduidingen
Bediening	Toetsen voor temperatuur (up/down), modus, ventilator, luchtrichting, programmeren
Programmeerfuncties	HOLD, ZONE ALL, COPY DAY, COPY ZONE, SET TIME/TEMP, NEXT PERIOD, NEXT DAY
Temperatuurinstelling	Via up/down toetsen; setpoint per periode instelbaar
Bedrijfstypen	OFF, AUTO, COOL, DRY, HEAT, FAN ONLY
Ventilatorsnelheid	Laag (Low), Midden (Medium), Hoog (Maximum), Auto
Luchtrichting	Automatisch of SWING (alleen voor 42HWS/HWX en 40GKX)
Veiligheid	Niet zelf openen; bij problemen installateur raadplegen
Onderhoud	Reinig met een droge doek; gebruik geen water of schoonmaakmiddelen
Reparatie	Laat reparaties alleen uitvoeren door een erkende installateur
Verpakkingsmateriaal	Afvoeren volgens plaatselijke voorschriften
Gebruiksdoel	Alleen voor het regelen van compatibele Carrier airconditioners

Veelgestelde vragen - Zone Manager CARRIER

Hoe stel ik de huidige tijd en dag in?

Druk op de toets SET TIME/TEMP. Het woord 'TIME' knippert. Druk op up of down om de tijd in te stellen. Druk op NEXT DAY om de dag te kiezen (MO t/m SU). Druk opnieuw op SET TIME/TEMP om te bevestigen.

Hoe programmeer ik een weekprogramma voor een zone?

Druk op PROGRAM. Kies de zone met NEXT ZONE en de dag met NEXT DAY. Stel per periode (1-4) de tijd in met up/down, druk op SET TIME/TEMP en stel de temperatuur in. Gebruik NEXT PERIOD om naar de volgende periode te gaan. Druk op END PROGRAM om te stoppen.

Wat betekent de HOLD-functie?

De HOLD-functie onderdrukt het geprogrammeerde schema tijdelijk. De unit blijft op de ingestelde temperatuur werken totdat u opnieuw op HOLD drukt. U kunt de temperatuur wijzigen met up/down tijdens HOLD.

Hoe kan ik het programma van een zone kopiëren naar een andere zone?

Druk op PROGRAM. Ga met NEXT ZONE naar de zone die u wilt overschrijven. Druk op COPY ZONE. Het programma van de vorige zone wordt gekopieerd naar de huidige zone.

Hoe stel ik de ventilatorsnelheid in?

Druk op de toets FAN. Op de display verschijnen vier opties: Low (laag), Medium (midden), Maximum (hoog) en Auto. Kies de gewenste snelheid. Deze instelling geldt voor de gekozen zone.

Welke binnenunits zijn compatibel met de Zone Manager?

De Zone Manager werkt met de volgende typen binnenunits: 42HMC---N (Hi-Wall), 42VMC---N (Console & Underceiling), 40SMC---N (Satellite) en 40KMC---N (Cassette).

Wat gebeurt er bij een stroomuitval? Blijft het programma bewaard?

Bij spanningsonderbreking blijven de ingestelde programma's maximaal 20 uur in het geheugen bewaard. Na herstel van de spanning worden de programma's weer actief.

Hoe kan ik de programmeermodus verlaten?

Druk op de toets END PROGRAM. Het woord 'PROGRAMMING' verdwijnt van de display en het normale bedrijf wordt hervat.

Waarom werkt de SETBACK-functie alleen in AUTO-modus?

De SETBACK-functie (nachtverlaging) kan alleen worden geselecteerd wanneer het bedrijfstype op AUTO is ingesteld. Dit is een veiligheidsmaatregel om een optimale energiebesparing te garanderen.

Hoe kan ik de luchtrichting instellen?

Druk op de toets LOUVER. Kies tussen Auto (automatische optimale verdeling) of SWING (continu bewegend rooster). Deze instelling is alleen beschikbaar voor modellen met verstelbare lamellen (42HWS/HWX en 40GKX).

GEBRUIKSAANWIJZING Zone Manager CARRIER

Deze regelaars werken alleen met de volgende typen binnenunits:

42HMC---N Hi-Wall, 42VMC---N Console & Underceiling, 40SMC---N Satellite en 40KMC---N Cassette.

Zie voor de montage-instructies van deze apparaten de betreffende handleidingen.

Inhoudsopgave

Page

Algemene informatie....2

Kenmerken 2/3

Aanschakelen 3

Instellen van dagen en tijden 4

Normaal bedrijf 5/6

Programmeren 7/10

Programmeervoorbeeld algemeen 11

Onderdrukken van een ingesteld programma 12/14

Programmeervoorbeeld algemeen/Programmeren zones 15

Table I: PROGRAMMEERVOORBEELD

PERIODE 1 PERIODE 2 PERIODE 3 PERIODE 4
	Tijd/Setpoint/Bedrijfstype Tijd/Setpoint/Bedrijfstype Tijd/Setpoint/Bedrijfstype Tijd/Setpoint/Bedrijfstype
Maandag	7,30 => 22° ON	10,45 => 19° ON	12,00 => 20° ON	20,30 => 18° SB
Dinsdag	6,30 => 21° SB	10,00 => 20° ON	13,30 => 18° ON	22,00 => OFF
Woensdag	7,30 => 22° ON	10,30 => 19° ON	13,30 => 18° ON	18,00 => OFF
Donderdag	5,00 => 20° SB	10,30 => 19° ON	12,30 => 20° ON	20,00 => 20° SB
Vrijdag	7,30 => 22° ON	10,15 => 21° ON	15,00 => OFF
Zaterdag	11,00 => 18° ON	14,00 => 22° ON
Zondag	3,00 => OFF

Zone Manager

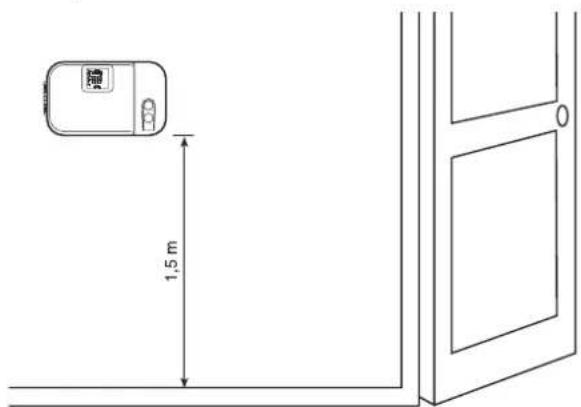

Algemene informatie, Kenmerken

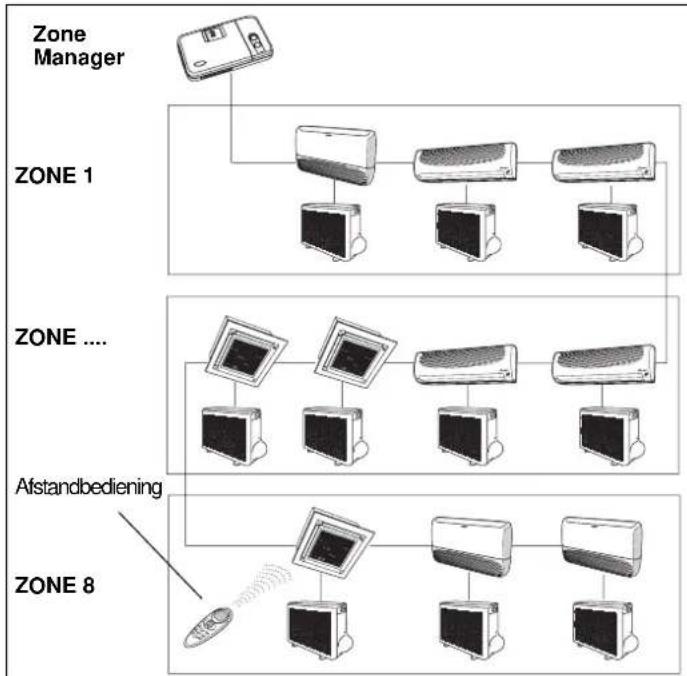

De Zone Manager kan maximaal 32 binnen-units van verschillende capaciteiten en typen (42HMC---N, 42VMC---N, 40SMC---N en 40KMC---N Cassette) regelen verdeeld over 8 verschillende klimaatzones. Elk van de 7 programmeerbare dagen per zone is onderverdeeld in 4 perioden. In geval van spanningsonderbreking blijven de ingestelde programma's nog maximaal 20 uur in het geheugen bewaard.

Belangrijk:

Lees deze handleiding goed door alvorens met het programmeren te beginnen.

• Stel de temperatuur zodanig in dat een optimaal comfort gehandhaafd blijft, vooral wanneer de unit is geplaatst in een ruimte met kinderen, bejaarden of gehandicapten die zelf de instelling niet kunnen wijzigen.
• Voor een goede werking moet de airconditioner werken binnen de bedrijfslimieten zoals aangegeven in de tabel "Bedrijfslimieten" in de brochure "Montage-instructies" van de betreffende binnen- en buiten-units. Als de unit buiten deze limieten werkt kunnen storingen en/of waterlekkage ontstaan.
• Controleer de Zone Manager op transportschade. Dien in geval van schade een claim in bij de vervoerder.
• Gebruik de apparatuur alleen voor het doel waarvoor hij is bestemd.
• Voer het verpakkingsmateriaal af volgens de plaatselijke voorschriften.
• Open de Zone Manager niet zelf, maar neem bij problemen contact op met uw installateur.

"Up" en "down" toetsen

Toetsen voor het verhogen of verlagen van de temperatuur en het wijzigen van de tijd op de display.

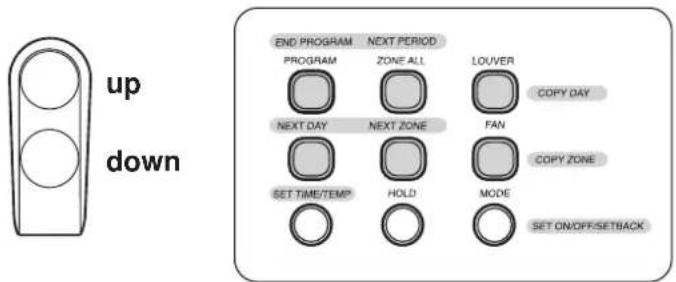

Normale functietoetsen

Functietoetsen

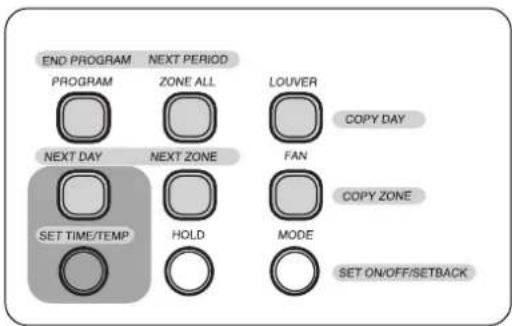

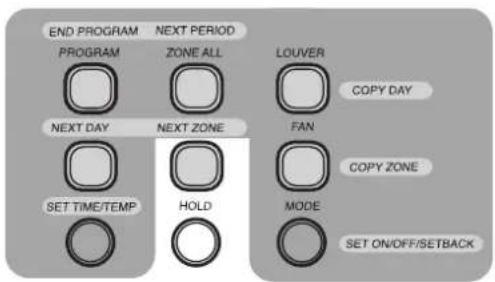

Open deurtje 1: het interne toetsenbord heeft 9 toetsen waarvan 8 een dubbele functie hebben.

• Normale functietoetsen
blauwe letters zonder achtergrond
- Functietoetsen voor programmeren letters op een grijze achtergrond. Alleen te gebruiken wanneer de "PROGRAM" toets in ingedrukt.

NORMALE FUNCTIETOETSEN

PROGRAM

Voor toegang tot de programmeerfunctie.

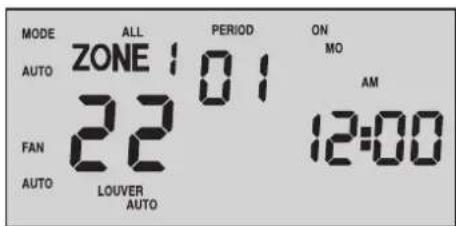

ZONE ALL

Voor uitgebreide programmering afgebeeld op display voor alle zones (maximaal 8).

LOUVER

Keuze instelling luchtrichting (alleen 42HWS/HWX).

FAN

Regeling ventilatorsnelheid.

MODE

Keuze bedrijfstype.

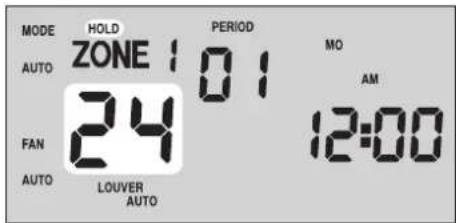

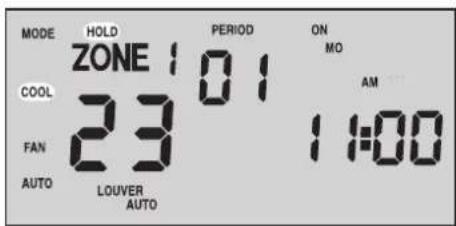

HOLD

Temperatuurwijziging voor onderdrukken van de ingestelde temperatuur.

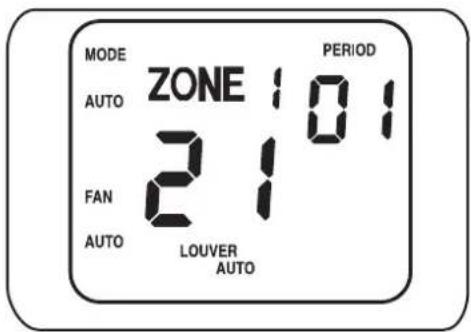

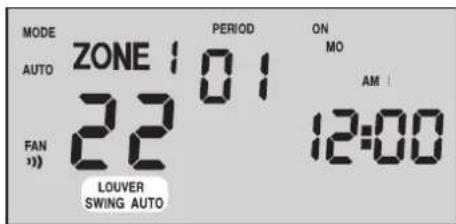

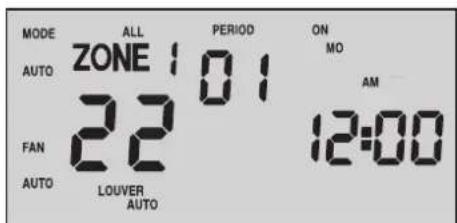

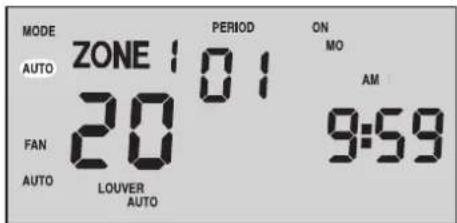

Voorbeeld van normaal bedrijf

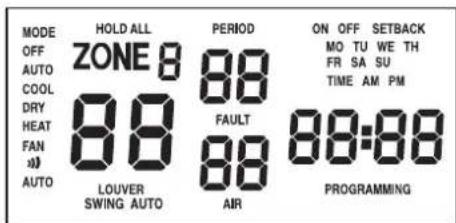

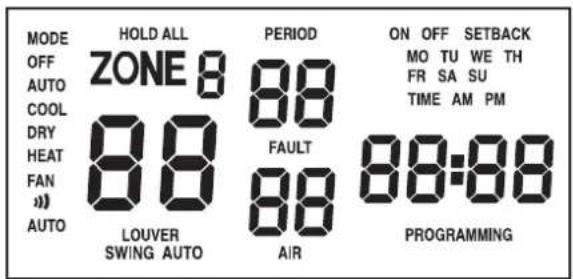

Display bij geopend paneel

Afkortingen van de weekdagen

MO = maandag

TU = dinsdag

WE = woensdag

TH = donderdag

FR = vrijdag

SA = zaterdag

SU = zondag

Functietoetsen voor programmeren

Druk op de toets "PROGRAM" om toegang te krijgen tot de programmeerfunctie. Daarna zullen de hieronder beschreven toetsen werken.

END PROGRAM

Einde programmeren.

NEXT PERIOD

Om door te gaan naar de volgende periode voor de gekozen zone.

NEXT DAY

Keuze tijd of temperatuur voor een bepaalde periode.

COPY DAY

Kopieert het programma van de vorige dag naar de op de display afgebeelde dag voor een bepaalde zone.

COPY ZONE

Kopieert het programma van de vorige zone naar de op de display afgebeelde zone.

SET ON/OFF/SETBACK

Keuze van het bedrijfstype voor elke periode.

Aanschakelen:

Is de unit is aangeschakeld wordt de display geel verlicht en wordt een regeldisplay afgebeeld met alle aanduidingen voor de verschillende functies.

De verlichte display verdwijnt automatisch na ongeveer 30 seconden.

Om dit weer te herstellen moet u 2 keer op de "up" of "down" toets drukken of op een willekeurige functietoets op paneel 1.

Open deurtje 1: u ziet nu de gehele display met de weergave van tijd en andere functies.

Dagkeuze-toetsen

Programmeertoetsen

Zone Manager

Aanschakelen en instellen van dagen en tijden

Instellen van de huidige tijd

- Druk op toets "SET TIME/TEMP".

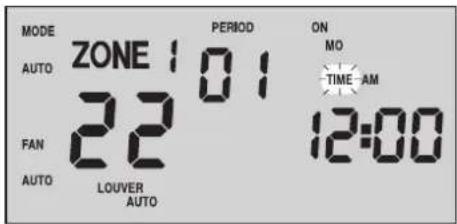

Het woord "TIME" knippert nu 15 seconden lang op de display.

- Druk op de toetsen "up" of "down". De tijd wordt afgebeeld op een van de volgende manieren (zie ook de Montage-instructies van de Zone Manager):

• 12 uur met AM = ochtend, PM = middag
• 24 uur

De tijd gaat nu per minuut omhoog of omlaag. Als u de toets blijft vasthouden gaat dit sneller.

Druk weer op de toets "SET TIME/TEMP" om deze functie te verlaten.

Het woord "TIME" verdwijnt van de display.

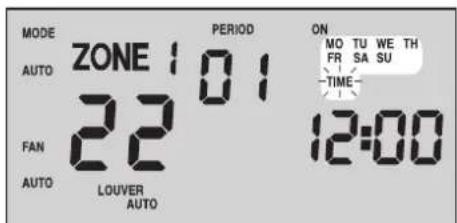

Instellen van de huidige dag

- Druk op toets "SET TIME/TEMP".

Het woord "TIME" knippert nu 15 seconden lang op de display.

• Druk op de toets "NEXT DAY" en stop op de gewenste dag.
  ledere keer als u op de toets drukt wordt de volgende dag van de week afgebeeld.
• Druk weer op de toets "SET TIME/TEMP" om deze functie te verlaten.

Het woord "TIME" verdwijnt van de display.

OPMERKING:

Als u de toets "SET TIME/TEMP" niet indrukt dan wordt deze functie automatisch na 10 seconden verlaten.

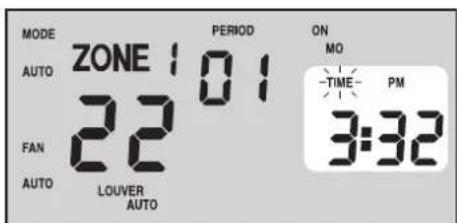

VOORBEELD

Instellen van dinsdag, tijd 15.32 (3.32 PM)

- Druk op toets "SET TIME/TEMP" om toegang te krijgen tot dag/tijd programmering.

• Druk op de toetsen "up" of "down" tot "3:32 PM" op de display staat.
• Druk op de toets "NEXT DAY" tot "TU" op de display staat.
• Druk weer op de toets "SET TIME/TEMP" om deze functie te verlaten.

Instellen van het bedrijfstype

• Druk op de toets "MODE".

Op de display worden achtereenvolgens de woorden "OFF", "AUTO", "COOL", "DRY" en "FAN ONLY" afgebeeld.

OFF Alle units in de afgebeelde (gekozen) zone zijn uitgeschakeld. De indicaties voor temperatuur, ventilatorsnelheid en luchtrichting verdwijnen van de display.

OPMERKING:

Als de ruimtetemperatuuropnemer in de Zone Manager op "ON" staat, dan wordt de ruimtetemperatuur afgebeeld en verdwijnt het setpoint (de geprogrammeerde waarde) van de display.

AUTO Het systeem zal naar behoefte koelen of verwarmen om de door u gewenste temperatuur te bereiken.

cool Koelbedrijf

buy Ontvochtigen

HEAT Verwarmingsbedrijf

fan only Alleen ventileren. De temperatuuraanduiding verdwijnt van de display.

OPMERKING:

De instelling van het bedrijfstype geldt voor de zone die op de display staat.

Druk om de volgende zone te kiezen op "NEXT ZONE".

Toets voor het afbeelden van de bedrijfstypen van elke zone

• Druk op de toets "NEXT ZONE".

De volgende zone wordt op de display afgebeeld met de bijbehorende ingestelde waarden.

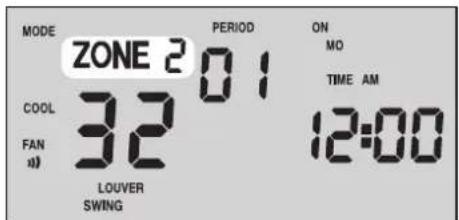

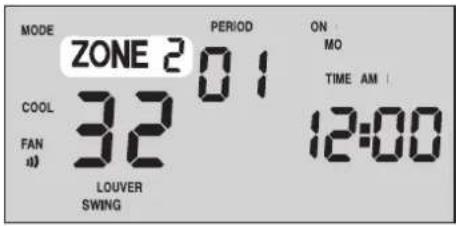

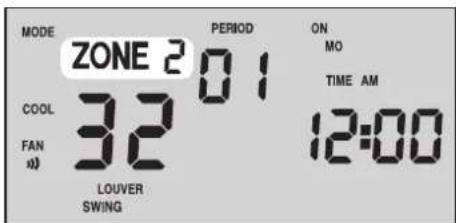

VOORBEELD:

Zone 1:

- MODE: OFF

Zone 2:

- MODE: COOL

- FAN:)))

- LOUVER: SWING (alleen 42HWS/HWX en 40GKX)

- Stel bedrijfstype, ventilatie en luchtrichting in met behulp van de verschillende functietoetsen.

In stellen luchtrichting

- Stel de gewenste luchtrichting in met de toets "LOUVER".

Auto Automatische instelling voor een optimale luchtverdeling in het gekozen bedrijfstype.

SWING Het rooster beweegt continu van beneden naar boven en vice versa voor een gelijkmatige luchtverdeling.

OPMERKING:

De instelling van de luchtrichting heeft betrekking op de zone die op de display staat. Druk om de volgende zone te kiezen op "NEXT ZONE".

In stellen van de ventilator

- Druk op de toets "FAN".

Op de display verschijnen vier in te stellen snelheden:

) Low (laag)

)) Medium (midden)

))) Maximum (hoog)

AUTO De ventilator werkt op de beste snelheid om de gewenste ruimtetemperatuur te handhaven.

OPMERKING:

De instelling van de ventilator heeft betrekking op de zone die op de display staat. Druk om de volgende zone te kiezen op "NEXT ZONE".

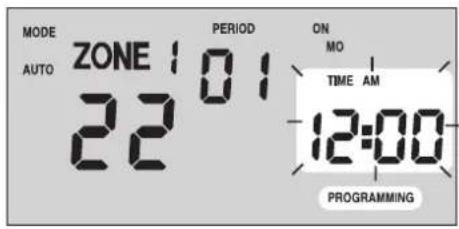

Toegang tot de programmeerfunctie

BELANGRIJK:

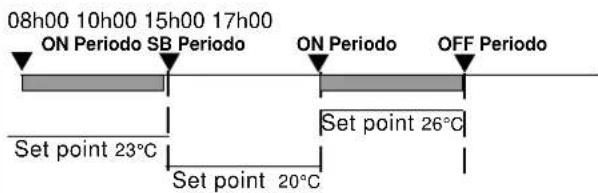

Maak, voordat u gaat programmeren een temperatuurschema. Iedere dag van de week is verdeeld in vier tijdperioden: 1, 2, 3 en 4. Voor iedere tijdperiode moet een begintijd en een setpoint (gewenste waarde) worden ingevoerd in het betreffende blok.

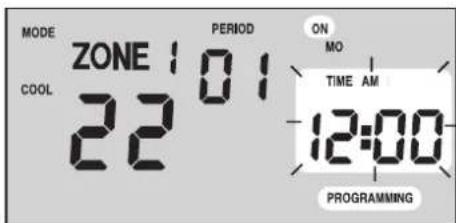

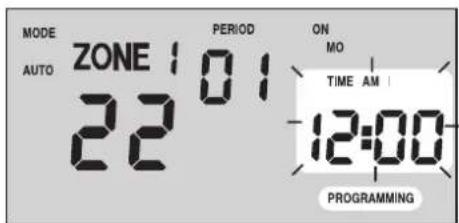

• Druk op de toets "PROGRAM".
Als bevestiging dat de programmeerfunctie actief is verschijnt het woord "PROGRAMMING" op de display en de tijd knippert.
• Voer de gewenste wijzigingen/functies uit.

- Druk op de toets "END PROGRAM" om de programmeerfunctie te verlaten.

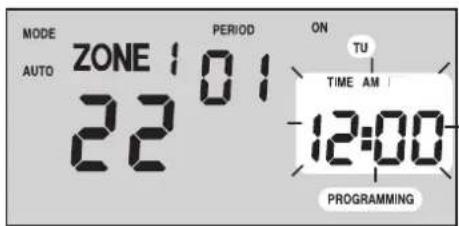

Kiezen van de te programmeren dag

• Druk op de toets "PROGRAM".

- Druk op de toets "NEXT DAY". ledere keer dat de toets wordt ingedrukt wordt de volgende dag afgebeeld.

- Druk op de toets "END PROGRAM" om de programmeerfunctie te verlaten.

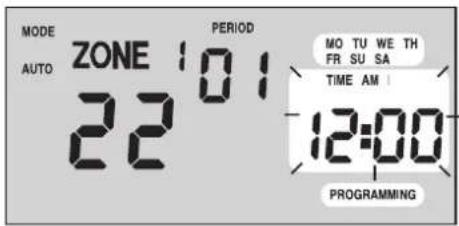

Keuze van de te programmeren zones:

• Druk op de toets "PROGRAM".

- Druk op "NEXT ZONE".

De gekozen zone wordt op de display afgebeeld.

- Druk op de toets "END PROGRAM" om de programmeerfunctie te verlaten.

Programmeren van zone-periodes

WAARSCHUWING:

Voor elke zone kunnen maximaal 4 perioden worden geprogrammeerd.

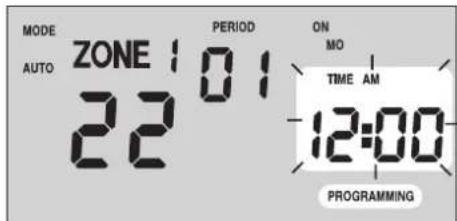

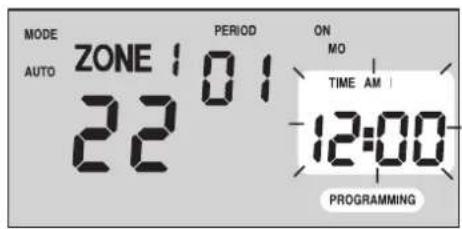

• Druk op de toets "PROGRAM".

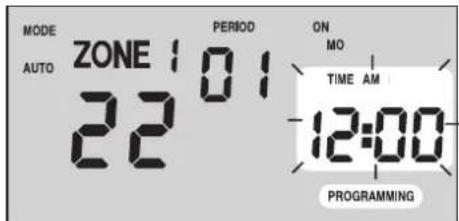

Voor de huidige dag worden eerst "ZONE 1" en "PERIOD 1" afgebeeld. De huidige, voor die periode ingestelde tijd gaat knipperen als teken dat de tijd gewijzigd kan worden.

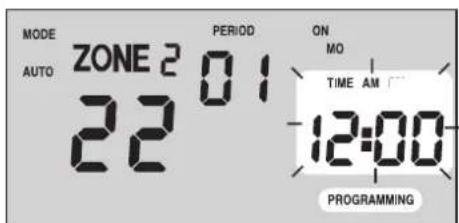

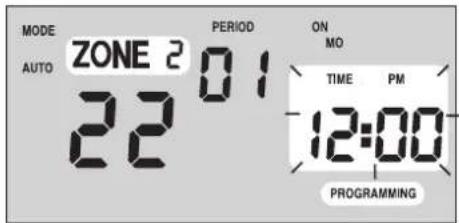

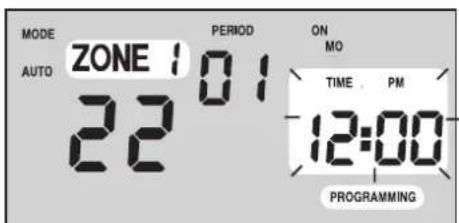

Programmeren eerste periode zone 1:

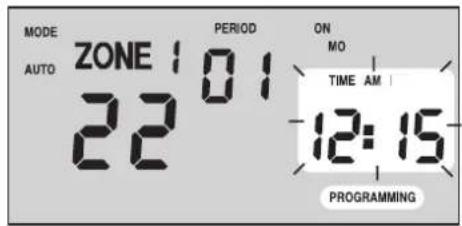

- Druk op "up" of "down" om de tijd in te stellen volgens het door u gewenste schema.

- Druk op de toets "SET TIME/TEMP".

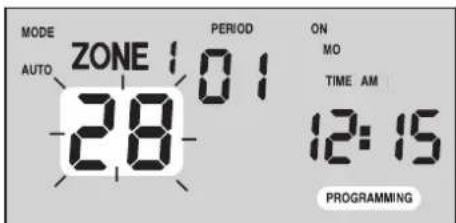

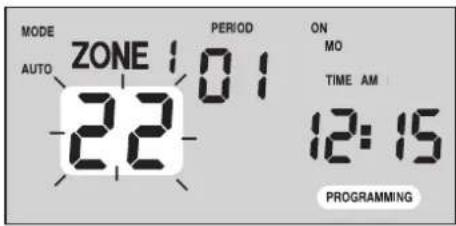

De temperatuur op de display knippert.

- Druk op "up" of "down" om de temperatuur in te stellen volgens het door u gewenste schema.

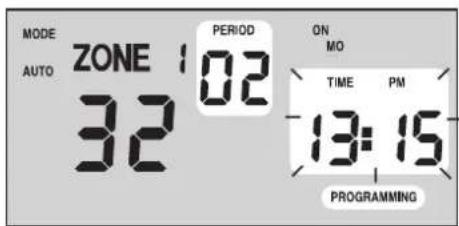

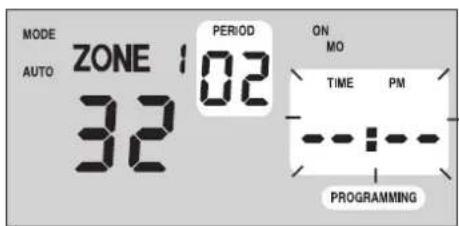

Programmeren van de tweede, derde en vierde periode:

- Druk op de toets "NEXT PERIOD".

De volgende periode wordt afgebeeld (PERIOD 2).

- Herhaal de acties van de eerste periode om de tijd en temperatuur in te stellen.

- Doe hetzelfde voor de perioden 3 en 4.

- Als een periode niet hoeft te worden geprogrammeerd, kies dan de tijd zoals hiernaast afgebeeld (1 stap verder dan 23:45).

- Druk op de toets "END PROGRAM" om de programmeerfunctie te verlaten.

Programmeren bedrijfstype

• Druk op de toets "PROGRAM".
- Druk op "NEXT DAY" om de te programmeren dag te kiezen.

• Druk op de toets "MODE".

Iedere keer dat u op de toets drukt, wordt een ander bedrijfstype afgebeeld.

on De units van de gekozen zone worden aangeschakeld.

OFF De units van de gekozen zone worden uitgeschakeld.

SETBACK De units van de gekozen zone werken in het bedrijfstype "energy saving" (energiebesparing).

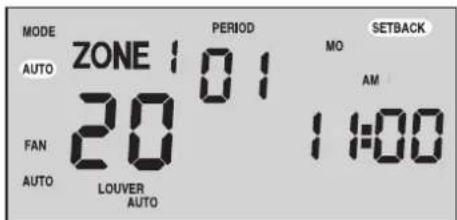

VOORBEELD:

Setpoint: 12,00 met "SETBACK" functie (nachtverlaging).

WAARSCHUWING:

De "SETBACK" functie (nachtverlaging) kan alleen worden gekozen als het bedrijfstype "AUTO" is geselecteerd (zie "Instellen van de ventilator").

- Ga door met het programmeren, stel de zones en de perioden in.

Kopiëren van een zone-tijdschema

Om het maken van tijdschema's voor alle zones te vereenvoudigen heeft de Zone Manager een toets "COPY ZONE".

Hierdoor hoeft niet steeds voor iedere zone dezelfde informatie te worden ingevoerd.

• Druk op de toets "PROGRAM".

Programmeer een zone-tijdschema.

- Druk op "NEXT ZONE" om naar de volgende zone te gaan.

• Druk op de toets "COPY ZONE".

Het tijdschema van de vorige zone wordt nu in de zone gekopieerd.

Ga door met het kopiëren voor eventuele andere zones.

- Druk op de toets "END PROGRAM" om de programmeerfunctie te verlaten.

OPMERKING:

Deze functie kopieert alle dagen van de vorige zone in de huidige zone.

We willen de setpoints van zone 1 kopieren naar zone 2 of een volgende zone.

• Druk op "PROGRAM".

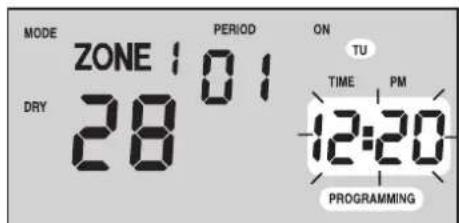

Op de display wordt Zone 1 afgebeeld en de tijd knippert.

- Druk op de toets "NEXT ZONE" om naar de volgende zone te gaan.

Op de display wordt Zone 2 afgebeeld en de tijd knippert.

• Druk op de toets "COPY ZONE".

- Druk op de toets "END PROGRAM" om de programmeerfunctie te verlaten.

Kopiëren van een dag

Nadat alle setpoints voor een dag zijn geprogrammeerd kan het dagprogramma naar een andere dag worden gekopieerd. Dit kan op twee manieren:

KOPIËREN VAN EEN DAG NAAR DE VOLGENDE DAG IN DEZELFDE ZONE

- Kies de dag die u wilt kopiëren.

• Druk op "NEXT DAY".

De dag volgend op de geprogrammeerde dag wordt afgebeeld.

• Druk op "COPY DAY".

De programmering wordt gekopieerd voor alle setpoints van de vier perioden van de nieuwe dag.

- Druk op de toets "END PROGRAM" om de programmeerfunctie te verlaten.

KOPIËREN VAN DEZELFDE DAG VAN DE WEEK NAAR DE VERSCHILLENDE ZONES

Kies op de display de dag en de zone die u wilt kopiëren.

- Druk op "NEXT ZONE" om naar de volgende zone te gaan.

- Druk op "COPY DAY".

De programmering wordt gekopieerd voor alle setpoints van de vier perioden van de nieuwe dag.

Druk op de toets "END PROGRAM" om de programmeerfunctie te verlaten.

Toegang tot de programmeerfunctie

* Druk op "PROGRAM".

Instellen van bedrijfstype, ventilatorsnelheid en luchtrichting

* Druk op "MODE" en kies "AUTO"

* Druk op "FAN" en kies de snelheid

* Druk op "LOUVER" en kies "SWING"

Kies zone "1"

* Druk op "NEXT ZONE" en kies "1"

* Druk op "NEXT PERIOD" en kies "1"

Programmeren van de eerste dag

Druk op "NEXT DAY" en kies "MO"

Programmeren van de 4 perioden

PROGRAMMEREN VAN HET BEDRIJFSTYPE VOOR DE EERSTE PERIODE

* Druk op "MODE" en kies "ON/OFF/SETBACK" ("SETBACK" kan alleen worden gekozen als het bedrijfstype "AUTO" is)

Druk op "up" of "down" voor het afbeelden van de ingestelde tijd

Druk op "SET TIME/TEMP" om de temperatuur te kiezen

Druk op "up" of "down" om in te stellen

HERHAAL DEZE STAPPEN VOOR DE ANDERE PERIODEN

Keuze van de volgende dag en programmeren van de setpoints voor de 4 perioden

* Als voor zone "1"

Programmeren van de twee dag

* Als voor maandag

Einde programmeerfunctie

* Druk op "END PROGRAM"

Zone Manager

Onderdrukken van een ingesteld programma

Onderdrukken van een programma

Dit kan op drie manieren"

1. "HOLD" functie:

- Druk op de toets "HOLD".

De programmering ("ON, OFF, SETBACK") wordt overbrugd. Het setpoint blijft op de ingestelde temperatuur.

Zolang de "HOLD" functie actief is kunnen via de display geen wijzigingen worden aangebracht in de programmering, behalve het temperatuur-setpoint.

Door het indrukken van "HOLD" wordt het ingestelde programma niet veranderd.

- Druk op "up" of "down" om de temperatuur te wijzigen.

Druk weer op "HOLD" om terug te keren naar normaal bedrijf.

De display keert terug naar het geprogrammeerde setpoint en de aanduiding "HOLD" verdwijnt.

HOLD FUNCTIE, VOORBEELD 1:

De Zone Manager werkt in een OFF periode.

Schema:

8:00 AM ON Periode Setpoint = 23°C

10:00 AM OFF Periode

3:00 PM ON Periode Setpoint = 26°C

5:00 PM OFF Periode

Het systeem werkt in een OFF periode en het is 11:00 AM.

U drukt op "HOLD".

De OFF periode wordt onderdrukt en de regeling gaat weer in koelbedrijf werken met een setpoint van 23°C.

Iedere wijziging die in de temperatuur wordt gemaakt blijft gehandhaafd tot u weer op de "HOLD" toets drukt om de "HOLD functie te beëindigen.

Dus als u op de setpoint "up" toets drukt en het setpoint wijzigt in 24°C, dan blijft het systeem werken op 24°C tot u weer op "HOLD" drukt.

De "HOLD" functie is niet actief, het is 3:30 PM en het systeem werkt in koelbedrijf met een setpoint van 26°C.

Als u nu op de "HOLD" toets drukt wordt de ON periode onderdrukt en blijft de unit werken in koelbedrijf met een setpoint van 26°C tot u weer op de "HOLD" toets drukt om de "HOLD" functie te beëindigen.

8:00 10:00 3:00 5:00

AM AM PM PM

HOLD FUNCTIE, VOORBEELD 2

Dode zone = 16°C

Schema:

8:00 AM ON Periode Setpoint = 23 °C

10:00 AM SB Periode Setpoint = 20 °C

3:00 PM ON Periode Setpoint = 26 °C

5:00 PM OFF Periode

Het systeem werkt in een "AUTO" bedrijf met een setpoint van 20°C en het is 11:00 AM.

Omdat de unit in een "SETBACK" periode (nachtverlaging) werkt ligt het regelbereik van het setpoint tussen 12 en 28 °C.

U drukt op "HOLD".

De regeling onderdrukt de SETBACK periode en werkt op 20°C met een regelbereik van het setpoint tussen 18 en 22°C tot u weer op de "HOLD" toets drukt.

Als u op de "HOLD" toets drukt om de functie te beëindigen, dan gaat de unit weer in "SETBACK" bedrijf werken met een regelbereik van het setpoint tussen 12 en 28°C.

Als u op "HOLD" drukt is de functie actief voor alle zones. ledere zone werkt onafhankelijk van de andere zones.

2. "ZONE ALL" functie:

• Druk op de toets "ZONE ALL".

Hierdoor zal de Zone Systeem Manager de geprogrammeerde schema's van alle andere zones vervangen door die van de afgebeelde zone.

• Druk weer op "ZONE ALL".

De Zone Systeem Manager keert terug naar normaal bedrijf, naar de geprogrammeerde schema's voor alle zones.

VOORBEELD:

Zone 1 wordt afgebeeld:

Temperatuur: 20°C

Periode: 1

Ingestelde tijd: 12:15 PM

• Druk op de toets "ZONE ALL".

Het "ALL" logo wordt afgebeeld.

Alle zones nemen nu voorlopig de bedrijfsinstellingen van zone 1 over.

Zone Manager

Onderdrukken van een ingesteld programma

Als u op "NEXT ZONE"

drukt om de instellingen van zone 2 te bekijken, dan blijft de display toch op zone 1 staan.

Alle zones werken volgens de bedrijfsinstellingen van zone 1.

Om de temperatuur te wijzigen:

- Druk op "up" (temperatuur = 22°C). De display wijzigt de waarde van de temperatuur (22°C).

De temperatuur in alle zones is nu 22°C.

LET OP: Wilt u dat alle zones weer in normaal bedrijf gaan werken met hun eigen instellingen, druk dan 1 maal op "HOLD" of wacht tot de volgende periode inschakelt.

Hiermee kunt u zo nodig de temperatuur tijdelijk wijzigen.

LET OP: Wilt u dat alle zones weer in normaal bedrijf gaan werken met hun eigen instellingen, druk dan 1 maal op "HOLD" of wacht tot de volgende periode inschakelt.

Programmeervoorbeeld algemeen

	PERIODE 1 PERIODE 2 PERIODE 3		PERIODE 4
	Tijd/Setpoint/ Bedrijfstype Bedrijfstype Bedrijfstype Bedrijfstype
Maandag	07h30 => 22° ON	10h45 => 19° ON	12h00 => 20° ON	20h30 => 18° SB
Dinsdag	06h30 => 21° SB	10h00 => 20° ON	13h30 => 18° ON	22h00 => OFF
Woensdag	07h30 => 22° ON	10h30 => 19° ON	13h30 => 18° ON	18h00 => OFF
Donderdag	05h00 => 20° SB	10h30 => 19° ON	12h30 => 20° ON	20,00 => 20° SB
Vrijdag	07h30 => 22° ON	10h15 => 21° ON	15h00 => OFF
Zaterdag	11h00 => 18° ON	14h00 => 22° ON
Zondag	3,00 => OFF

Programmeervoorbeeld voor 1 week met gebruikmaking van de 4 beschikbare perioden.
Setpoint = geprogrammeerde waarde.
SB = SETBACK (nachtverlaging).

Programmeren zones.....

	PERIODE 1	PERIODE 2 PERIODE 3 PERIODE 4
	Tijd/Setpoint/ Bedrijfstype	Tijd/Setpoint / Tijd/Setpoint/ Tijd/Setpoint/ Bedrijfstype Bedrijfstype Bedrijfstype
Maandag
Dinsdag
Woensdag
Donderdag
Vrijdag
Zaterdag
Zondag

Programmeren zones.....

	PERIODE 1 PERIODE 2 PERIODE 3		PERIODE 4
	Tijd/Setpoint/ Bedrijfstype	Tijd/Setpoint / Tijd/ Bedrijfstype Bedrijfstype	Setpoint/ Tijd/Setpoint/ Bedrijfstype Bedrijfstype
Maandag
Dinsdag
Woensdag
Donderdag
Vrijdag
Zaterdag
Zondag

Via R. Sanzio, 9 - 20058 Villasanta (MI) Italy - Tel. [phone]
