GEBRUIKSAANWIJZING AirCon Service Center ASC 2500 WAECO

Gebruiksaanwijzingen

AirConServiceCenter

Inhoudsopgave

1 Over deze gebruiksaanwijzing 4

1.1 Technische helpdesk 4
1.2 Verklaring van de symbolen in deze gebruiksaanwijzing....5

2 Veiligheid 6

2.1 Algemene veiligheidsinstructies....6
2.2 Waarschuwingen op het AirConServiceCenter 7
2.3 Veiligheidsinrichtingen 8

3 Omvang van de levering 8

4 Accessoires 9

5 Gebruik volgens de voorschriften 9

6 Overzicht van het AirConService Center 10

6.1 Voorzijde 10
6.2 Achterzijde....11

7 Eerste ingebruikneming 12

7.1 Opstellen en inschakelen.... 12
7.2 Stand-bymenu 13
7.3 Taalkeuze 13
7.4 Firmagegevens invoeren 14
7.5 Datum en tijd invoeren 15
7.6 Standaardwaarden wijzigen....16
7.7 Reservoir voor oliën en UV-additief plaatsen. 17
7.8 Reservoirgrootte invoeren 18
7.9 Vullen van de interne koudemiddelcilinder 19

8 Gebruik 21

8.1 Snelstart....21
8.2 Gebruikerscodes 23
8.3 Persoonlijke databank aanmaken 26
8.4 Weergaven koudemiddelverbruik 27
8.5 Aircotest zonder koudemiddelservice 29
8.6 Afzonderlijke processen.... 31
8.7 Airconditioning spoelen 34

9 Onderhoudswerkzaamheden 37

9.1 Nulpuntcontrole van de olieweegschalen 37
9.2 Drogerfilter vervangen 39
9.3 Onderhoud filter 40
9.4 Druksensor kalibreren 41
9.5 Vacuümpompolie verversen 43
9.6 Tellerstanden 45
9.7 Correctie vulhoeveelheden bij langere serviceslangen .....47
9.8 Printpapier vervangen 48

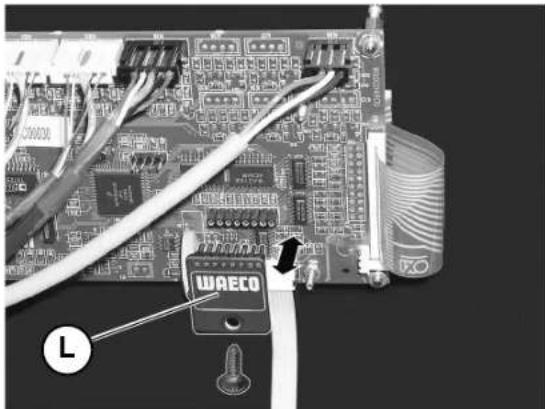

9.9 Flash Memory Card vervangen 48
9.10 Reservoir oude olie vervangen 50
9.11 Reiniging en onderhoud. 51

10 Afvoeren 52

10.1 Afvoeren van de teruggewonnen materialen 52
10.2 Afvoeren van het verpakkingsmateriaal....52
10.3 Afvoeren van het oude toestel 52

11 Wat te doen, als? 53

Over deze gebruiksaanwijzing AirConServiceCenter

1 Over deze gebruiksaanwijzing

Deze gebruiksaanwijzing beschrijft het aircoservicestation (AirConServiceCenter) ASC2500.

De gebruiksaanwijzing is bestemd voor personen die onderhoudswerkzaamheden aan voertuig-airconditioningsystemen uitvoeren en over de hiervoor vereiste vakkennis beschikken.

Deze gebruiksaanwijzing bevat alle noodzakelijke instructies voor een veilig en effectief gebruik van het Airco Service Station. Voordat u het toestel voor het eerst in gebruik neemt, dient u deze gebruiksaanwijzing aandachtig door te lezen.

Neem bovendien ook de volgende documenten in acht:

• het WAECO-instructiehandboek „Voertuigklimatisatie - Technische basisinformatie“ van Dometic WAECO
• de informatiebrochure „Voertuigklimatisatie - Wettelijk kader” van Dometic WAECO
• instructies van de koudemiddelfabrikant
• eventueel in uw bedrijf aanwezige, speciale instructies voor het onderhoud van voertuig-airconditioningsystemen

Bewaar deze gebruiksaanwijzing in het opbergvak van het

AirConService Center, zodat u indien nodig snel de gewenste informatie bij de hand hebt.

Als u meer informatie over het AirConServiceCenter nodig hebt dan u in deze gebruiksaanwijzing kunt vinden, gelieve dan contact op te nemen met de

technische helpdesk: [phone].

AirConServiceCenter Over deze gebruiksaanwijzing

1.2 Verklaring van de symbolen in deze gebruiks- aanwijzing

WAARSCHUWING!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

Formaat Betekenis Voorbeeld
Vet Aanduidingen die zich op het toestel bevinden		ENTER indrukken.
„Vet”	Displaymeldingen	„Snelstart“
TekstTekst	Opsomming in willekeurige volgorde	VeiligheidsdrukschakelaarOverdrukkleppen
1. Tekst2. Tekst3. Tekst	Handelingen die in de weergegeven volgorde moeten worden uitgevoerd	Toestel aansluiten.Toestel inschakelen.Keuzetoets indrukken.
√ Tekst	Resultaat van een handeling	√ Apparaat is gebruiksklaar.
Tekst (1)	Onderdeelnummers die op het overzicht (pagina 10 en pagina 11) betrekking hebben	Met het bedieningstoetsenbord (7) de gewenste gegevens invoeren.
Tekst (A)	Aanduidingen van onderdelen die betrekking hebben op de in de handeling weergegeven afbeeldingen	Filterpatroon (E) op de linker zijde demonteren.

NL

2 Veiligheid

De fabrikant kan niet aansprakelijk gesteld worden voor schade veroorzaakt door:

■ Montage- of aansluitfouten
- Beschadiging van het product door mechanische invloeden en overspanningen
- Veranderingen aan het toestel zonder uitdrukkelijke toestemming van de fabrikant
- gebruik voor andere dan de in de handleiding beschreven toepassingen

2.1 Algemene veiligheidsinstructies

Voordat u het AirConService Center voor het eerst in gebruik neemt, dient u deze gebruiksaanwijzing aandachtig door te lezen.

Neem bovendien ook de volgende documenten in acht:

• het WAECO-instructiehandboek „Voertuigklimatisatie - Technische basisinformatie" van Dometic WAECO
• de informatiebrochure „Voertuigklimatisatie - Wettelijk kader" van Dometic WAECO
• instructies van de koudemiddelfabrikant
• eventueel in uw bedrijf aanwezige, speciale instructies voor het onderhoud van voertuig-airconditioningsystemen

Gebruik dit toestel alleen waarvoor het bestemd is.

Gebruik uitsluitend het koudemiddel R 134a. Als het koudemiddel met andere koudemiddelen wordt gemengd, kan dit beschadigingen van het AirConServiceCenter of het voertuig-airconditioningsysteem tot gevolg hebben.

Gebruik uitsluitend WAECO UV-additieven. Als er andere UV-additieven worden gebruikt, kan dit beschadigingen van het AirConServiceCenter tot gevolg hebben.

Draag persoonlijke beschermingsmiddelen (veiligheidsbril en veiligheidshandschoenen) en vermijd lichamelijk contact met het koudemiddel. Lichamelijk contact met het koudemiddel ontrekt warmte aan het lichaam, zodat het op de betreffende plaatsen tot bevriezing kan komen.

Adem de koudemiddeldampen niet in. De koudemiddeldampen zijn weliswaar niet giftig, ze verdringen echter de voor het ademen noodzakelijke zuurstof.

Voer geen wijzigingen of ombouwwerkzaamheden aan het AirConServiceCenter uit.

AirConServiceCenter Veiligheid

Controleer voor iedere ingebruikneming en voor het navullen van het AirConServiceCenter of het toestel en alle serviceslangen onbeschadigd zijn.

Neem het AirConServiceCenter niet in gebruik als het beschadigd is.

Gebruik voor het navullen van het AirConServiceCenter alleen goedgekeurde koudemiddelcilinders met veiligheidsklep.

Leeg de serviceslangen voordat u de aansluitingen losmaakt.

Gebruik het AirConServiceCenter niet in een explosiegevaarlijke omgeving (bijvoorbeeld niet in de ruimte van de acculader of de lakcabine).

Gebruik altijd de hoofdschakelaar van het AirConService Center om het in- en uit te schakelen. Laat het toestel niet onbeheerd achter zolang het in- geschakeld is.

Zorg er voor het uitschakelen van het AirConServiceCenter voor dat het gekozen programma is beeindigd en alle kranen zijn gesloten. Anders kan er koudemiddel ontsnappen.

Vul geen perslucht in de koudemiddelleidingen van het AirConServiceCenter of van een voertuig-airconditioningsysteem. Een mengsel van perslucht en koudemiddel kan ontvlambaar of explosief zijn.

2.2 Waarschuwingen op het AirConServiceCenter

Let op!

Neem de gebruiksaanwijzing in acht!

Sluit het toestel uitsluitend op een stopcontact met 230 V / 50 Hz wisselspanning aan!

Bescherm het toestel tegen regen!

Draag bij de omgang met koudemiddel handschoenen!

Draag bij de omgang met koudemiddel een veiligheidsbril!

NL

Omvang van de levering AirConServiceCenter

2.3 Veiligheidsinrichtingen

• Veiligheidsdrukschakelaar: schakelt de compressor uit als de normale bedrijfsdruk wordt overschreden.
• Overdrukkleppen: extra veiligheidsinrichting om te voorkomen dat leidingen of reservoirs barsten, indien de overdruk ondanks de veiligheidsdrukschakelaar blijft stijgen.

3 Omvang van de levering

Het AirConServiceCenter en de meegeleverde toebehoren werden voor de verzending zorgvuldig gecontroleerd.

Controleer na de levering of alle hieronder genoemde onderdelen aanwezig en onbeschadigd zijn.

Informeer bij ontbrekende of beschadigde onderdelen onmiddellijk de voor het transport verantwoordelijke onderneming.

Omschrijving

Flesventieladapter voor koudemiddelcilinders

Adapter voor 500 ml cilinder met verse olie- en UV-contrastmiddel

Gesloten gepatenteerd reservoir voor oude olie

Professionele oliebus viscositeit 100

Testfles contrastmiddel (voor ca. 10 toepassingen)

Professionele oliebus viscositeit 46

Schermkap van het toestel

Veiligheidsbril / veiligheidshandschoenen

Gebruiksaanwijzing

4 Accessoires

Als toebehoren verkrijgbaar (niet in de leveringsomvang inbegrepen):

Omschrijving Artikelnr.
PAG-cilinder verse olie ISO 46, 500 ml 8887200013
PAG-cilinder verse olie ISO 100, 500 ml 8887200014
Cilinder UV-contrastmiddel, 500 ml TP-3820-500
Adapter voor 500 ml fles met verse olie- en UV-contrastmiddel	4440600026
Oliereservoir voor een andere oliesoort 4440600034
Reservoir voor oude olie, 500 ml 4440600131
O-ring t.b.v. reservoir oude olie 4443300097
Reservefilter voor onderhoud 4440400009
Vulcilinder 4,4 kg als koudemiddelreservoir 8885200003
Schermkap van het toestel	4445900081
Voorraadcilinder voor Tracer-vulinrichting, 236 ml	TP-3820-0008
Voorraadcilinder voor Tracer-vulinrichting, 475 ml	TP-3820-0016
Tracer-vulinrichting (afz. reservoir voor additief)	4440600034
Papierrol voor printer (thermopapier) (verpakkingseenh. 4)	4445900088
Serviceslang voor hogedrukzijde (SAE-standaard) 5 m	8885100026
Serviceslang voor lagedrukzijde (SAE-standaard) 5 m	8885100025
Veiligheidsbril	8885400066
Veiligheidshandschoenen	8885400065
Vacuümpompolie, 1000 ml	8887200018

5 Gebruik volgens de voorschriften

Het AirConServiceCenter ASC2500 (artikelnummer: 8885200095) is bestemd voor het onderhoud van voertuigairco's. Het toestel is voor commercieel gebruik ontworpen.

Het AirConServiceCenter mag uitsluitend door personen worden bediend die over de juiste vakkennis voor het onderhoud van voertuig-airconditioningsystemen beschikken.

Met het AirConServiceCenter mogen uitsluitend voertuig-airconditioning-systemen worden onderhouden waarin het koudemiddel R 134a wordt gebruikt.

6 Overzicht van het AirConServiceCenter

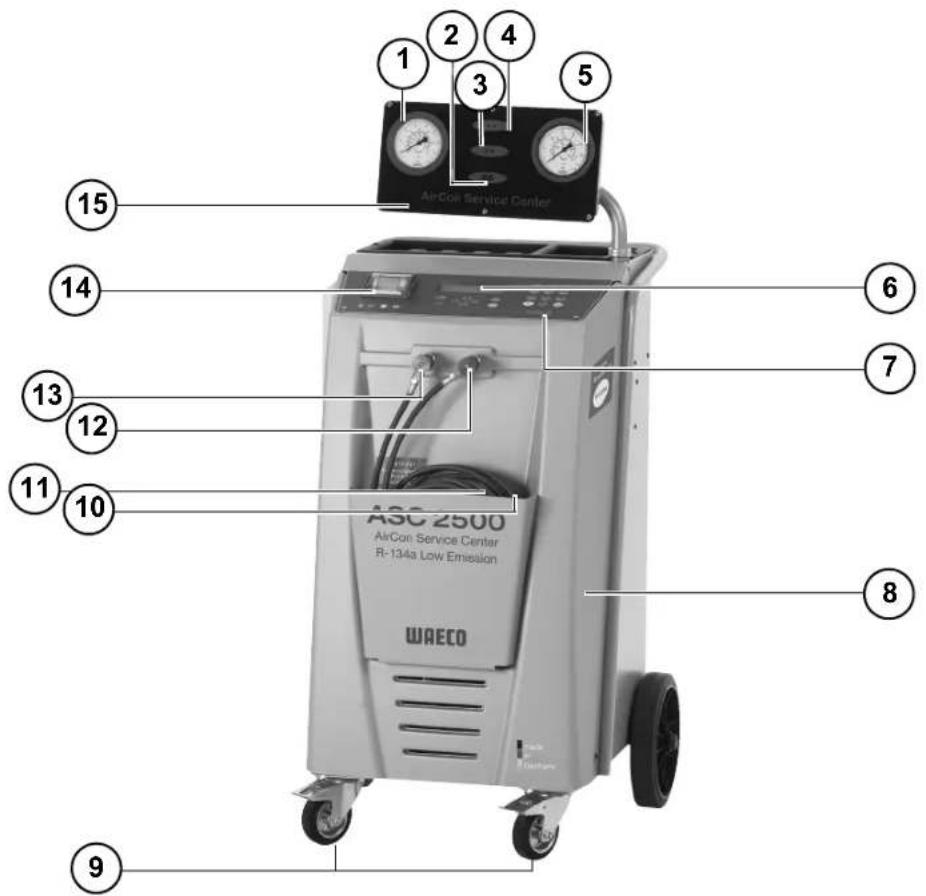

6.1 Voorzijde

1 Lagedrukmanometer
2 Statuslamp rood „Vullen“
3 Statuslamp blauw „Vacumeren“
4 Statuslamp groen „Leeghalen“
5 Hogedrukmanometer
6 Display
7 Bedieningstoetsenbord
8 Afdekking voorkant
9 Vastzetbare voorwielen
10 Serviceslang lagedrukaansluiting (blauw)

AirConServiceCenter Overzicht van het AirConServiceCenter

11 Serviceslang hogedrukaansluiting (rood)
12 Servicekoppeling voor hogedrukaansluiting (rood)
13 Servicekoppeling voor lagedrukaansluiting (blauw)
14 Printer
15 Weergave-eenheid

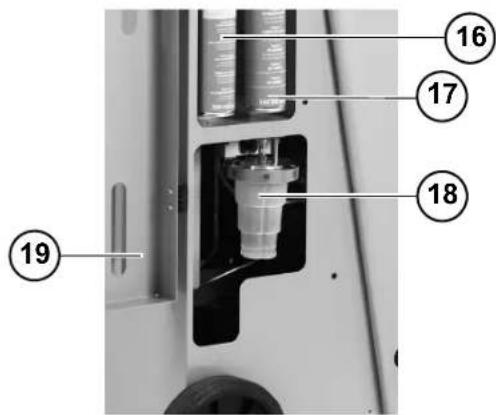

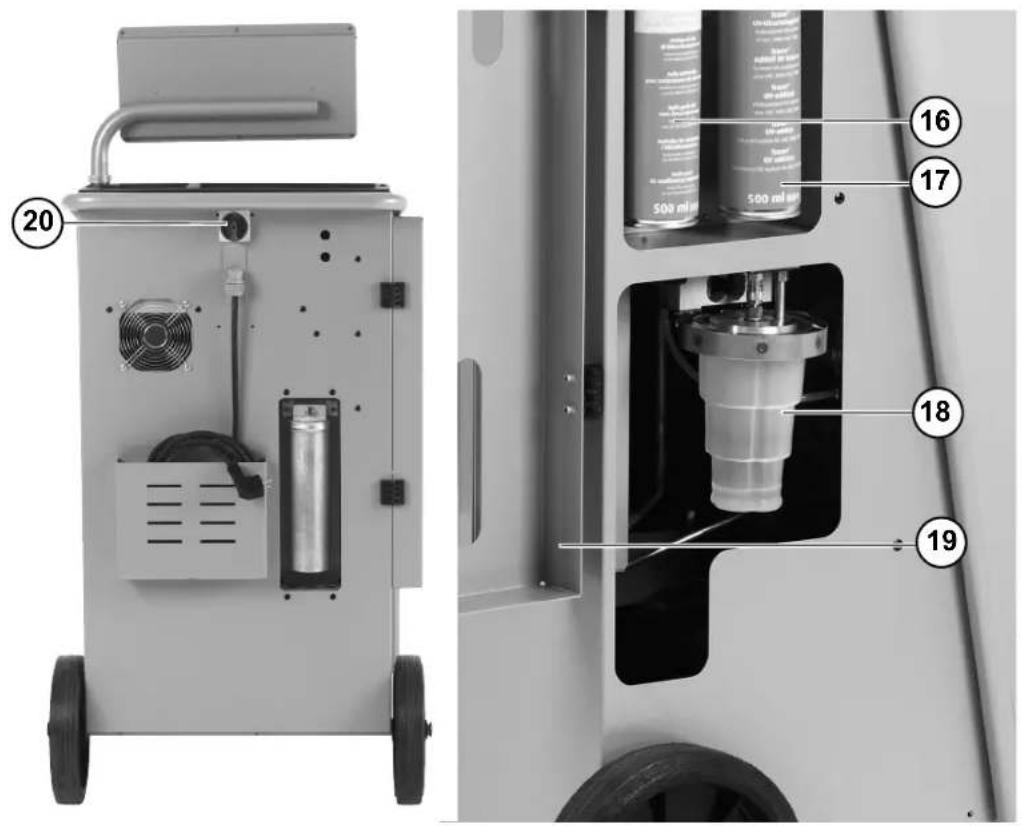

6.2 Achterzijde

16 Bus verse olie (500 ml)
17 Reservoir voor UV-additief (500 ml)
18 Gepatenteerd reservoir voor oude olie
19 Afdekklep
20 Hoofdschakelaar

Eerste ingebruikneming AirConServiceCenter

7 Eerste ingebruikneming

7.1 Opstellen en inschakelen

1. AirConServiceCenter naar de werkplek rijden en voorwielen (9) vastzetten.

INSTRUCTIE

Het toestel moet tijdens het gebruik vast op een horizontale, vlakke ondergrond staan, zodat de metingen correct kunnen worden uitgevoerd.

1. AirConServiceCenter op het stroomnet aansluiten.
2. Om in te schakelen, de hoofdschakelaar (20) op „I“ zetten. Het display (6) toont enkele seconden het versienummer van de software:

WRECO INTERNATIONAL
ASC 2500 SW x.xx
DB x.xx
SN 000000

„SW“: softwarestand

„DB“: databank

„SN“: serienummer

√ Vervolgens loopt een softwaretest van het AirConServiceCenter.

Software test
Wachten a.u.b.!

√ Als afsluiting van de startprocedure toont het AirConService Center het volgende:

Koudemiddel g. 4820
Verse olie ml 375
UV-toevoeg, ml 313
11:56:35 10/03/11

AirConServiceCenter Eerste ingebruikneming

7.2 Stand-bymenu

Het stand-bymenu informeert over actuele voorraadhoeveelheden en tijds-instellingen van het AirConServiceCenter.

Weergegeven worden:

■ voorraad koudemiddel
■ voorraad verse olie
■ voorraad UV-toevoegingen
■ tijd
datum

7.3 Taalkeuze

1. Op pijltoetsen ↓ of drukken om naar het basismenu te gaan.
2. In het basismenu met de pijltjestoetsen ↑ of ↓ „Overige menu's" selecteren:

1. Ter bevestiging op ENTER drukken.
2. Met de pijltoets „Service“ selecteren.
3. Ter bevestiging op ENTER drukken.
4. Wachtwoord „5264“ invoeren.
5. Met de pijltjestoetsen of de gewenste taal selecteren.
6. Ter bevestiging op ENTER drukken.
7. STOP indrukken. De gekozen taal is actief en het stand-bymenu wordt weergegeven.

NL

Eerste ingebruikneming AirConServiceCenter

7.4 Firmagegevens invoeren

De firmagegevens worden op ieder serviceprotocol afgedrukt.

1. In het basismenu met de pijltjestoetsen ↑ of ↓ „Overige menu's" selecteren:

1. Ter bevestiging op ENTER drukken.

2. Met de pijltoets „Service“ selecteren.

3. Ter bevestiging op ENTER drukken.

4. Wachtwoord „3282“ invoeren.

5. De firmagegevens worden in de derde regel van het display (6) weergegeven.

Er kunnen vijf regels met elk 20 tekens worden ingevoerd.

Op het display verschijnt het nummer van de weergegeven regel met de firmagegevens achter de melding „Invoer firmagegevens” („01“ tot „05“).

Met de pijltjestoetsen ↑ of ↓ wordt de gewenste regel met firmagegevens geselecteerd.

1. Met het bedieningstoetsenbord (7) de gewenste gegevens invoeren:

Voor het omschakelen tussen grote en kleine letters, de infotoets indrukken.

Voor het wissen van afzonderlijke tekens kort op toets C drukken.

Voor het wissen van de weergegeven regel langer op toets C drukken.

1. Ter bevestiging op ENTER drukken.

2. STOP indrukken. De ingestelde gegevens zijn actief.

3. Opnieuw op STOP drukken om naar het stand-bymenu te gaan.

AirConServiceCenter Eerste ingebruikneming

7.5 Datum en tijd invoeren

Datum en tijd worden samen met de firmagegevens op ieder serviceprotocol afgedrukt.

1. In het basismenu met de pijltjestoetsen ↑ of ↓ „Overige menu's" selecteren:

1. Ter bevestiging op ENTER drukken.
2. Met de pijltoets „Service“ selecteren.
3. Ter bevestiging op ENTER drukken.
4. Wachtwoord „8463" invoeren.
5. Met het bedieningstoetsenbord en de pijltjestoetsen de gewenste gegevens invoeren.
6. Ter bevestiging op ENTER drukken.
7. Op STOP drukken om naar het stand-bymenu te gaan.

Eerste ingebruikneming AirConServiceCenter

7.6 Standaardwaarden wijzigen

Het AirConService Center heeft vooringestelde waarden voor de belangrijkste servicewerkzaamheden. Deze standaardwaarden verschijnen automatisch bij het oproepen van de betreffende menu's.

De volgende standaardwaarden kunnen aan de specifieke behoefte worden aangepast:

Parameter: Fabrieksinstelling:
Wachttijd op drukverhog. min. 1
Vacumeertijd min. 20
Vacuum lektest min. 4
Verse olie ml. (extra hoeveelheid) 0
UV-toevoeg. ml. 7
Vulhoeveelh. g. 500
Hoeveelheid leeggehaald printen?	Ja

1. In het basismenu met de pijltjestoetsen ↑ of ↓ „Overige menu's" selecteren:

1. Ter bevestiging op ENTER drukken.
2. Met de pijltoets „Service“ selecteren.
3. Ter bevestiging op ENTER drukken.
4. Wachtwoord „7388“ invoeren.
5. Met het bedieningstoetsenbord en de pijltjestoetsen de gewenste gegevens invoeren.
6. Ter bevestiging op ENTER drukken.
7. Op STOP drukken om naar het stand-bymenu te gaan.

AirConServiceCenter Eerste ingebruikneming

7.7 Reservoir voor oliën en UV-additief plaatsen

De actuele voorraden worden in het stand-bymenu weergegeven.

1. Afdekklep (19) aan de linker kant openen en reservoir op de snelsluitingen vastklikken:

2. reservoir voor verse olie (16)

3. reservoir voor UV-toevoeging (17) en
4. reservoir voor oude olie (18)

1. Afdekklep (19) sluiten.
2. Reservoirgrootte voor verse olie en UV-contrastmiddel invoeren (zie Hoofdstuk „Reservoirgrootte invoeren” op pagina 18).

Eerste ingebruikneming AirConServiceCenter

7.8 Reservoirgrootte invoeren

Voor verse olie en UV-contrastmiddel kunnen reservoirs met 500 ml (B) of 250 ml (C) (toebehoren) gebruikt worden. De betreffende reservoirgrootte moet in het AirConServiceCenter worden ingevoerd.

1. In het basismenu met de pijltjestoetsen ↑ of ↓ „Overige menu's" selecteren:

1. Ter bevestiging op ENTER drukken.
2. Met de pijltoets „Service“ selecteren.
3. Ter bevestiging op ENTER drukken.
4. Wachtwoord „2688“ invoeren.
5. Met de pijltjestoetsen de gewenste velden activeren (de donkere velden zijn actief).
6. Ter bevestiging op ENTER drukken.
7. Op STOP drukken om naar het stand-bymenu te gaan.

AirConServiceCenter Eerste ingebruikneming

7.9 Vullen van de interne koudemiddelcilinder

Als het AirConService Center voor het eerst in gebruik wordt genomen, moet de interne koudemiddelcilinder uit een externe koudemiddelcilinder met ten minste 5000g koudemiddel worden gevuld.

INSTRUCTIE

Neem ook de instructies op de koudemiddelcilinder in acht!

De actuele voorraden worden in het stand-bymenu weergegeven.

Er worden drie verschillende soorten koudemiddelcilinders aangeboden:

■ Koudemiddelcilinders zonder stijgbuis
Deze koudemiddelcilinders bezitten één aansluiting.
Bij het vullen van het AirConServiceCenter moet de aansluiting zich onder bevinden (cilinder ondersteboven zetten).
■ Koudemiddelcilinders met stijgbuis
Deze koudemiddelcilinders bezitten één aansluiting.
Bij het vullen van het AirConServiceCenter moet de aansluiting zich boven bevinden (cilinder rechtop zetten).
■ Koudemiddelcilinders met stijgbuis:
Deze koudemiddelcilinders bezitten twee aansluitingen. Voor het vullen van het AirConServiceCenter wordt de met L (= liquid / vloeibaar) gekenmerkte aansluiting gebruikt.
Bij het vullen van het AirConServiceCenter moet de aansluiting zich boven bevinden (cilinder rechtop zetten).

1. In het basismenu met de pijltjestoetsen ↑ of ↓ „Overige menu's" selecteren:

1. Ter bevestiging op ENTER drukken.

2. Met de pijltjestoetsen ↑ of ↓ „Int. cilinder vullen“ selecteren:

1. Ter bevestiging op ENTER drukken.

NL

Eerste ingebruikneming AirConServiceCenter

1. Voor de verdere werkwijze de instructies op het display en hier opvolgen:

HD slang op externe
cilinder aansluiten
en kranen openen
ENTER-OK STOP-EXIT

Ter bevestiging op ENTER drukken.

Gewenste hoeveelheid
ingeven!
g. 13620
ENTER-OK STOP-EXIT

Het display toont de max. vulbare hoeveelheid koudemiddel.

Gewenste hoeveelheid invoeren en met ENTER bevestigen. De interne koudemiddelcilinder wordt gevuld.

Het einde van de vulbewerking wordt door een akoestisch signaal bevestigd. Ventielen sluiten en met ENTER bevestigen.

1. Na het vullen wordt de hoeveelheid koudemiddel in de interne koude-middelcilinder weergegeven. STOP indrukken om het menu te verla- ten. Om naar het stand-bymenu te gaan, nog een keer op STOP drukken. Het toestel is nu gebruiksklaar.

AirConServiceCenter Gebruik

8 G e b r u i k

LET OP!

Terwijl het onderhoud aan de airconditioning wordt uitgevoerd, moeten motor en airconditioning zijn uitgeschakeld.

8.1 Snelstart

INSTRUCTIE

Met het menu „Snelkeuze“ wordt een volautomatisch airco-onderhoud uitgevoerd. Er hoeft slechts de vulhoeveelheid worden ingevoerd die is aangegeven op de sticker met vulhoeveelheden in het voertuig of uit de databank. In het menu „Snelkeuze“ worden automatisch na elkaar uitgevoerd:

• afzuigen van het koudemiddel (leeghalen van het A/C systeem)
  – recycling van het koudemiddel (zuiverheid conform SAE J 2099)
• controle van de drukverhoging
• aftappen van de oude olie
• vacumeren van de installatie
  – lekdichtheidscontrole / vacuumcontrole
  – vullen van verse olie in de benodigde hoeveelheid
• vullen van UV-additief
• vullen van koudemiddel

Na elk uitgevoerd proces wordt een serviceprotocol afgedrukt. Alleen als een proces met succes afgesloten werd, wordt het daarop volgende proces begonnen.

1. De serviceslangen van het AirConServiceCenter eerst met het voertuig-airconditioningsysteem verbinden en de servicekoppelingen openen.
2. Op pijltoets of drukken om naar het basismenu te gaan.
3. In het basismenu met de pijltjestoetsen ↑ of ↓ „Snelkeuze“ selecteren:

1. Ter bevestiging op ENTER drukken.
2. Met het bedieningstoetsenbord (7) en de pijltjestoetsen voertuiggegevens invoeren.
3. Ter bevestiging op ENTER drukken.
4. Vulhoeveelheid koudemiddel invoeren. De betreffende waarde ofwel van de sticker met vulhoeveelheden in het voertuig aflezen en met het bedieningstoetsenbord (7) en de pijltjestoetsen invoeren of de databank van het AirConServiceCenter gebruiken.

NL

Gebruik AirConServiceCenter

LET OP!

Bij twijfel moet de waarde van de sticker met vulhoeveelheden in het voertuig worden gebruikt.

1. Eventueel met het bedieningstoetsenbord (7) en de pijltjestoetsen de gewenste gegevens invoeren en ter bevestiging op ENTER drukken. Als er geen gegevens moeten worden ingevoerd, op ENTER drukken om naar de volgende programmastap te gaan.

√ Als in de databank-modus de „i“-toets wordt ingedrukt, verschijnt op het display (6) informatie over oliehoeveelheden en oliesoorten.

1. Met de pijltoetsen of kiezen of de airco over twee aansluitingen beschikt (hoge en lage druk) of slechts over een aansluiting (hoge druk of lage druk).

Met ENTER bevestigen.

√De volautomatische aircoservice wordt gestart.

√ Nadat het airco-onderhoud is beëindigd, verschijnt de oproep de serviceslangen (10) en (11) van het AirConServiceCenter van het voertuig-airconditioningsysteem af te koppelen.

1. Serviceslangen (10) en (11) afkoppelen en ter bevestiging op ENTER drukken.

De serviceslangen worden nu geledigd. Daarna is het toestel gereed voor verder gebruik.

1. Ventieldoppen van het voertuig-airconditioningsysteem op de aansluitingen schroeven.

AirConServiceCenter Gebruik

8.2 Gebruikerscodes

Het is mogelijk om het aircoservicestation met persoonlijke gebruikerscodes te beschermen tegen onbevoegde toegang. Wanneer de functie is geactiveerd, wordt na het inschakelen de gebruikerscode gevraagd. Zonder deze code kan het station niet meer starten. Er kunnen maximaal tien verschillende gebruikers met individuele codes worden aangemaakt.

8.2.1 Gebruikerscodes aanmaken

1. In het basismenu met de pijltjestoetsen ↑ of ↓ „Overige menu's" selecteren:

1. Ter bevestiging op ENTER drukken.
2. Met de pijltoets ↓ „Service“ selecteren en met ENTER bevestigen:

1. Wachtwoord „9786“ invoeren en met ENTER bevestigen, om naar het menu voor de beheerder „ADM“ te gaan:

1. Beheerderscode „0000“ (fabrieksinstelling) invoeren en met ENTER bevestigen:

INSTRUCTIE

Om veiligheidsredenen moet iedere keer een nieuwe beheerderscode worden gekozen, die niet „0000” mag zijn, omdat anders de complete functie weer wordt gedeactiveerd.

Met behulp van een beheerderscode kunnen gebruikers worden aange- maakt.

NL

Gebruik AirConServiceCenter

1. Nieuwe beheerderscode invoeren:

ADM AREA

Insert new code

2016年10月18日

1. Nieuwe beheerderscode bevestigen:

ADM AREA

Confirm new code

(1) AD = BD = 1

1. Met de pijltjestoetsen of de betreffende gebruiker selecteren:

ADM AREA

User number!

1. De viercijferige individuele gebruikerscode aanmaken (wanneer hier een code wordt aangemaakt, kan het toestel enkel nog met deze code in gebruik worden genomen).

ADM AREA

User number !

Insert new code

[Unreadable]

1. Nieuwe gebruikerscode bevestigen:

ADM AREA

User number !

Confirm new code

(1) 2017年1月1日

INSTRUCTIE

Met de gele Info-toets kan tussen hoofdletters en kleine letters worden omgeschakeld.

1. De bijbehorende gebruikersnaam invoeren en de invoer met ENTER bevestigen:

ADM AREA

User number !

User name

Max Voorbeeld

ADM AREA

User number !

Max Voorbeeld

AirConServiceCenter Gebruik

INSTRUCTIE

De user is aangemaakt en het menu wisselt weer naar de gebruikersselectie. U kunt nu meer gebruikers aanmaken of met „STOP“ het menu verlaten.

8.2.2 Gebruikerscode invoeren

Bij het inschakelen van de aircoservicestation worden de apparaatgegevens op het display weergegeven. Wanneer er gebruikerscodes zijn aangemaakt, dan moet nu een code worden ingevoerd om het station vrij te geven.

1. Voer de betreffende gebruikerscode in.

ENTER USER CODE

www.ele.com.cn

INSTRUCTIE

Wanneer de verkeerde gebruikerscode wordt ingevoerd, wordt de volgende foutmelding weergegeven.

WRONG CODE

1. Na succesvolle invoer wordt het station vrijgeschakeld en opgestart. De naam van de gebruiker wordt weergegeven:

Max Voorbeeld

NL

Gebruik AirConServiceCenter

8.3 Persoonlijke databank aanmaken

In deze databank kunnen maximaal 100 klantspecifieke voertuigen met de bijbehorende vulhoeveelheden worden aangemaakt.

1. In het basismenu met de pijltjestoetsen ↑ of ↓ „Snelkeuze“ selecteren:

1. Ter bevestiging op ENTER drukken.
2. Na het invoeren van het voertuigkenteken (kan in dit geval ook leeg worden gelaten) met ENTER bevestigen.

1. Met de pijltjestoetsen ↑ of ↓ „Database“ selecteren en met ENTER bevestigen.

1. „Personeel DB“ selecteren en met ENTER bevestigen.

1. In deze hier lege databank met de pijltjestoetsen ↑ of ↓ de betreffende record selecteren en met ENTER bevestigen.

1. Voor het wijzigen van de invoer de gele toets „Info” indrukken.

1. In de lege velden de voertuiggegevens (model, type) invoeren en met ENTER bevestigen.

1. De vulhoeveelheid voor koudemiddel invoeren en met ENTER bevestigen.

i

INSTRUCTIE

De record is aangemaakt.

U kunt nu nog een record aanmaken (met de pijltjestoetsen selecteren, dan zoals beschreven) of met de toets „STOP“ het menu verlaten.

De persoonlijke records worden opgeslagen op de printplaat, niet op de flash memory-card! De records blijven dus ook behouden bij een software-update.

De records worden chronologisch gesorteerd opgeslagen (niet alfanumeriek gesorteerd).

8.4 Weergaven koudemiddelverbruik

Het station slaat de gegevens over de gevulde en leeggehaalde (gerecyclede) hoeveelheden koudemiddel op. Deze kunnen als jaaroverzicht of maandoverzicht direct worden geprint.

1. In het basismenu met de pijltjestoetsen ↑ of ↓ „Overige menu's" selecteren:

1. Ter bevestiging op ENTER drukken.

2. Met de pijltoets ↓ „Service“ selecteren en met ENTER bevestigen:

NL

Gebruik AirConServiceCenter

1. Wachtwoord „9051“ invoeren en met ENTER bevestigen:

1. Met de pijltjestoetsen ↑ of ↓ het gewenste jaar selecteren en met ENTER bevestigen:

INSTRUCTIE

Voorbeeld:

„R134a uit A/C syst." geeft de hoeveelheid leeggehaald (gerecycled) koudemiddel aan. Hier werd in het jaar 2010 in totaal 18 650 g koudemiddel met het station leeggehaald.

Met de pijltjestoets wordt vervolgens de totale hoeveelheid gevuld koudemiddel van het betreffende jaar weergegeven:

Door het indrukken van de pijltjestoets ↓ wordt het maandoverzicht op het display weergegeven:

Hier werd in januari 2010 in totaal 2 400 g koudemiddel leeggehaald (gerecycled). In het maandoverzicht worden altijd afwisselend de gevulde en leeggehaalde (gereyclede) hoeveelheden weergegeven.

Het overzicht kan op ieder moment door het indrukken van de toets „ENTER“ worden afgedrukt. Met de toets „STOP“ wordt het overzicht beeindigd.

AirConServiceCenter Gebruik

8.5 Aircotest zonder koudemiddelservice

INSTRUCTIE

De aircotest kan alleen bij voertuigen worden uitgevoerd die met een lagedruk- en een hogedrukaansluiting, resp. alleen met een lagedrukaansluiting zijn uitgerust.

Als aan een voertuig-airconditioningssysteem slechts uitsluitend een functietest wordt uitgevoerd (zonder het A/C systeem leeg te halen), dan zou na afsluiting van deze test het koudemiddel dat in de serviceslangen van het aircotoestel in het voertuig-airconditioningssysteem zit, onvoldoende zijn. Het menupunt „A/C systeem-test“ is ingevoerd om deze verloren hoeveelheid te compenseren.

INSTRUCTIE

Bij de bestaande standaardfunctieprocessen „snelinvoer” of „vrije programmakeuze” is al een compensatie van de vulhoeveelheid voor de service-slangen aanwezig, zodat in dit geval de afsluitende functietest van de airconditioning op de gebruikelijke manier kan worden uitgevoerd (service-slangen worden door het toestel geleegd).

1. De betreffende aansluitingen van het AirConServiceCenter eerst met het voertuig-airconditioningsysteem verbinden en openen.
2. Voertuigmotor starten en airconditioning inschakelen.
3. Op pijltoets of drukken om naar het basismenu te gaan.
4. In het basismenu met de pijltjestoetsen ↑ of ↓ „Overige menu's" selecteren:

1. Ter bevestiging op ENTER drukken.
2. Met de pijltjestoetsen ↑ of ↓ „A/C systeem-test“ selecteren:

√ De instructie om de airconditioning te controleren, verschijnt:

1. Hoge en lage druk van de airconditioning controleren conform de gegevens van de fabrikant.

NL

Gebruik AirConServiceCenter

1. Voor het beeindigen van de aircotest op STOP drukken.

HD-snelkoppeling
van het A/C systeem
verwijderen!
ENTER-OK

1. HD-snelkoppeling sluiten en van de airconditioning verwijderen.

INSTRUCTIE

Als u voor het loskoppelen van de HD-snelkoppeling de voertuigmotor hebt uitgezet, start deze dan opnieuw en schakel de airconditioning in.

√De volgende displaymeldingen worden weergegeven.

Wachten a.u.b.!
Serviceslangen worden
leeggehaald!

Proces gereed!
STOP-EXIT

1. Om de aircotest te beëindigen op de toets STOP drukken.

AirConServiceCenter Gebruik

8.6 Afzonderlijke processen

INSTRUCTIE

Met het „Handmatig menu” wordt het airco-onderhoud stap voor stap uitgevoerd. Dezelfde processen als bij snelstart kunnen worden uitgevoerd, afzonderlijke processen kunnen echter worden overgeslagen. Bovendien kunnen bij elk proces de betreffende waarden individueel via het toetsenbord worden ingevoerd. Verder kunnen in dit menu voertuiggegevens voor het serviceprotocol worden ingevoerd.

In het „Handmatig menu“ kunnen de volgende drie processen afzonderlijk uitgevoerd worden:

• Airconditioning legen: leeghalen, recycling van het koudemiddel, controle van de drukstijging, aflaten van de oude olie.
• Vacuüm maken: vacumeren van de installatie, dichtheidscontrole / vacuumcontrole.
• Airconditioning vullen: vullen met verse olie, vullen met UV-additief, vullen met koudemiddel.
• Aansluitingen kiezen: airconditioning heeft hoge- en lagedrukaansluiting, alleen hogedruk- of alleen lagedrukaansluiting.

Na elk uitgevoerd proces wordt een serviceprotocol afgedrukt.

1. De betreffende aansluitingen van het AirConService Center eerst met het voertuig-airconditioningsysteem verbinden en openen.
2. In het basismenu met de pijltjestoetsen ↑ of ↓ „Handmatig menu” selecteren:

1. Ter bevestiging op ENTER drukken.
2. Voertuiggegevens invoeren en met ENTER bevestigen.

NL

Gebruik AirConServiceCenter

1. Gewenste instellingen kiezen en met ENTER bevestigen.

1. Als „A/C Systeem leeghalen“ gekozen werd, in het volgende menu de gewenste wachttijd voor de drukstijging invoeren (standaard 1 min.) en met ENTER bevestigen, anders verder met „Vacuümproces“.

INSTRUCTIE

Door de wachttijd wordt gegarandeerd dat eventueel nog aanwezig restkoudemiddel kan verdampen en daarna leeggehaald (gerecycled) kan worden. Het verdampende restkoudemiddel zorgt voor een drukstijging.

8.6.2 Vacuümproces

1. Gewenste instellingen kiezen en met ENTER bevestigen.

1. Als „Vacumeren“ gekozen werd, de gewenste vacümtijd invoeren (standaard 20 min), anders verder met „Vullen”.

2. Met de pijltoets de gewenste vacuum controletijd invoeren.

3. Beide instellingen met ENTER bevestigen.

INSTRUCTIE

De airconditioning wordt door de vacuümpomp volledig geleegd. Dit dient om eventueel aanwezige vreemde gassen of vocht te verwijderen en de airconditioning op het vullen voor te bereiden. Leeggehaald (gerecycled) restkoudemiddel, dat nog in de koudemiddelolie gebonden was, wordt door de ASC2500 opgevangen en opnieuw gebruikt.

AirConServiceCenter Gebruik

8.6.3 Vullen

1. Gewenste instellingen kiezen en met ENTER bevestigen.

1. Als „A/C Systeem vullen“ gekozen werd, de gewenste waarden invoeren, anders verder met „Aansluitingen kiezen“.
2. De hoeveelheid koudemiddelolie invoeren.
3. Op de pijltoets drukken.
4. De hoeveelheid additief invoeren.
5. Op de pijltoets drukken.
6. De hoeveelheid koudemiddel invoeren.
7. Alle instellingen met ENTER bevestigen.

INSTRUCTIE

• Als tegelijk het leeghaalproces plaatsvindt, telt de hoeveelheid verse olie als extra vulhoeveelheid, die bij de voordien onttrokken hoeveelheid oude olie geteld wordt. Zet men deze waarde op 0, wordt exact de hoeveelheid olie die afgezogen werd, ook opnieuw gevuld.
• Om verse olie of UV-additief te vullen, moet tegelijkertijd een vacumeerbewerking uitgevoerd worden. Als er geen vacumeerbewerking gekozen is, staat in het vulmenu alleen koudemiddel ter beschikking.

8.6.4 Aansluitingen kiezen

1. Parameters volgens de aanwezige aansluitingen van de airconditioning kiezen:

2. Airconditioning heeft hogedruk- en lagedrukaansluiting: LD / HD kiezen:

3. Airconditioning heeft alleen hogedrukaansluiting: HD kiezen.

4. Airconditioning heeft alleen lagedrukaansluiting: LD kiezen.

5. Met ENTER bevestigen.

NL

Gebruik AirConServiceCenter

1. Als alle instellingen uitgevoerd werden, de bewerkingen met ENTER starten.

Proces starten?

ENTER-OK STOP-EXIT

8.6.5 Na de aircoservice

√ Nadat het airco-onderhoud is beëindigd, verschijnt de oproep de serviceslangen van het AirConServiceCenter van het voertuig-airconditioningsysteem af te koppelen.
1. Serviceslangen (10) en (11) afkoppelen en ter bevestiging op ENTER drukken.
√ De serviceslangen worden nu geleegd. Daarna is het toestel gereed voor verder gebruik.
2. Ventieldoppen van de airconditioning op de aansluitingen schroeven.

8.7 Airconditioning spoelen

INSTRUCTIE

Met het menu „A/C spoelen“ wordt het voertuig-airconditioningsysteem met vers koudemiddel gespoeld. Het spoelen is vooral geschikt om oude compressorolie of om metaalresten zoveel mogelijk uit de installatie te verwijderen.

Voor het spoelen moet eerst het koudemiddel uit het voertuig-airconditioningsysteem worden verwijderd. Vervolgens moeten de componenten die niet gespoeld kunnen worden (bijvoorbeeld compressor of filter) van het voertuig-airconditioningsysteem worden losgekoppeld. Daarna worden de te spoelen componenten via speciale adapters met de servicekoppelingen van het AirConServiceCenter tot een spoelcircuit verbonden.

Voor het spoelen van een voertuig-airconditioningsysteem is een spoelcilinder benodigd, artikelnummer 8885200088.

1. De betreffende aansluitingen van het AirConServiceCenter eerst met het voertuig-airconditioningsysteem verbinden en openen.
2. In het basismenu met de pijltjestoetsen ↑ of ↓ „Handmatig menu" selecteren:

1. Ter bevestiging op ENTER drukken.

AirConServiceCenter Gebruik

1. Eventueel met het bedieningstoetsenbord (7) de gewenste gegevens invoeren en ter bevestiging op ENTER drukken.

Als er geen gegevens moeten worden ingevoerd, op ENTER drukken om naar de volgende programmastap te gaan.

1. „A/C Systeem leeghalen“ selecteren (geselecteerde instelling knippert) en ter bevestiging op ENTER drukken.

2. Als „Wachttijd op drukverhog.” 1 minuut invoeren en ter bevestiging op ENTER drukken.

3. „Vacumeren“ met Nee uitschakelen (geselecteerde instelling knippert) en ter bevestiging op ENTER drukken.

4. „A/C systeem vullen” met Nee uitschakelen (geselecteerde instelling knippert) en ter bevestiging op ENTER drukken.

5. „Proces starten“ met ENTER selecteren.

6. Na het leeghalen het station van het voertuig-airconditioningsysteem scheiden.

7. Componenten van het systeem die niet gespoeld kunnen worden van het voertuig-airconditioningsysteem loskoppelen. Deze componenten zijn bijvoorbeeld:

8. Compressor

9. Leidingfilter
10. Vaste smoorklep
11. Verzamelreservoir
12. Filterdroger

13. Expansieklep

14. De te spoelen componenten van het voertuig-airconditioningsysteem volgens de aanwijzingen van de fabrikant via speciale adapters met de servicekoppelingen (12) en (13) van het AirConServiceCenter tot een spoelcircuit verbinden.

15. In het basismenu met de pijltjestoetsen ↑ of ↓ „Overige menu's" selecteren:

1. Ter bevestiging op ENTER drukken.

2. Met de pijltjestoetsen of „A/C spoelen” selecteren:

NL

Gebruik AirConServiceCenter

1. Eventueel met het bedieningstoetsenbord (7) de gewenste gegevens invoeren en ter bevestiging op ENTER drukken. Als er geen gegevens moeten worden ingevoerd, op ENTER drukken om naar de volgende programmastap te gaan.

2. Met de pijltjestoetsen of selecteren of de volledige airconditioning of een afzonderlijke component moet worden gespoeld:

1. Ter bevestiging op ENTER drukken.

2. Voor de verdere werkwijze de instructies op het display opvolgen.

√ Nadat het spoelen is beeindigd, wordt de basismenu van het AirConServiceCenter weergegeven.

1. Eventueel de adapter uit het spoelcircuit verwijderen en alle componenten weer op het voertuig-airconditioningsysteem aansluiten. De betreffende aansluitingen van het AirConServiceCenter met het voertuig-airconditioningsysteem verbinden en openen.

2. In het basismenu met de pijltjestoetsen ↑ of ↓ „Handmatig menu" selecteren:

1. Ter bevestiging op ENTER drukken.

2. Eventueel met het bedieningstoetsenbord (7) de gewenste gegevens invoeren en ter bevestiging op ENTER drukken. Als er geen gegevens moeten worden ingevoerd, op ENTER drukken om naar de volgende programmastap te gaan.

3. „A/C systeem leeghalen“ met Nee uitschakelen (geselecteerde instelling knippert) en ter bevestiging op ENTER drukken.

4. „Vacumeren“ selecteren (geselecteerde instelling knippert) en ter bevestiging op ENTER drukken.

5. Eventueel met het bedieningstoetsenbord (7) de gewenste gegevens invoeren en ter bevestiging op ENTER drukken. Als er geen gegevens moeten worden ingevoerd, op ENTER drukken om naar de volgende programmastap te gaan.

6. „A/C systeem vullen“ selecteren (geselecteerde instelling knippert) en ter bevestiging op ENTER drukken.

7. Vulhoeveelheid voor koudemiddel vullen (olievulhoeveelheid van de compressor in acht nemen).

AirConServiceCenter Onderhoudswerkzaamheden

1. Voor de verdere werkwijze de instructies op het display (6) opvolgen: De gewenste instelling selecteren (geselecteerde instelling knippert) en ter bevestiging op ENTER drukken.
2. „Proces starten“ met ENTER selecteren.

√ Nadat het vullen is beëindigd, verschijnt de oproep de serviceslangen van het AirConServiceCenter van het voertuig-airconditioningsysteem af te koppelen.

1. Serviceslangen (10) en (11) afkoppelen en ter bevestiging op ENTER drukken.

De serviceslangen worden nu geleegd. Daarna is het toestel gereed voor verder gebruik.

1. Ventieldoppen van het voertuig-airconditioningsysteem op de aansluitingen schroeven.

9 Onderhoudswerkzaamheden

9.1 Nulpuntcontrole van de olieweegschalen

INSTRUCTIE

Voor een correcte meting van de oliehoeveelheden en het UV-additief is het noodzakelijk dat de nulpunten van de weegschalen regelmatig gecontroleerd en eventueel opnieuw worden bepaald.

Opnieuw bepalen is noodzakelijk:

• als de hoeveelheid van een reservoir met meer dan 10 ml van de gewenste waarde afwijkt

• na schokken van het AirCon Service Center (bijv. transport over hobbelige trajecten)
  ■ om de vier tot zes weken

• In het basismenu met de pijltjestoetsen ↑ of ↓ „Overige menu's" selecteren:

1. Ter bevestiging op ENTER drukken.
2. Met de pijltjestoetsen ↑ of ↓ „Reset weegschalen“ selecteren:

NL

Onderhoudswerkzaamheden AirConServiceCenter

1. De oproep verschijnt om de reservoirs van de weegschaal te nemen:

Reservoir van weegschaal nemen ! ENTER-OK STOP-EXIT

1. Om de nulpunten van de weegschalen voor de oliën en het UV-additief te controleren, afdekklep (19) aan de linkerkant openen en reservoir aan de snelsluitingen afnemen:

2. reservoir voor verse olie (16)

3. reservoir voor UV-toevoeging (17) en
4. reservoir voor oude olie (18)

Als de weegschalen onlast zijn, ter bevestiging op ENTER drukken. De oproep verschijnt om de reservoirs van de weegschaal te nemen knippert:

√ Als het vastzetten van het nulpunt succesvol is uitgevoerd, verschijnt opnieuw het keuzemenu voor de weegschalen.
6. Reservoir weer in werkpositie brengen: Reservoir voor de oliën (16) en (18) en het UV-additief (17) weer op de snelsluitingen aansluiten en afdeklep (19) sluiten.
7. Twee keer op STOP drukken om naar het stand-bymenu te gaan.

AirConServiceCenter Onderhoudswerkzaamheden

9.2 Drogerfilter vervangen

1. In het basismenu met de pijltjestoetsen ↑ of ↓ „Handmatig menu" selecteren:

1. Ter bevestiging op ENTER drukken.
2. Vraag naar „Voertuiggegevens“ enz. overslaan.
3. „A/C systeem leeghalen“ selecteren.
4. „Wachttijd op drukverhog. min.” op „1“ zetten. Ter bevestiging op ENTER drukken.
5. „Vacumeren“ met „Nee“ uitschakelen. Ter bevestiging op ENTER drukken.
6. „A/C systeem vullen?" met „Nee" uitschakelen. Ter bevestiging op ENTER drukken.
7. „Proces starten ?“ selecteren. Ter bevestiging op ENTER drukken.

De serviceslangen worden nu geleegd en het basismenu van de AirConServiceCenter wordt geactiveerd. De compressor heeft intern voor een lichte onderdruk gezorgd, zodat de filter met het geringste koelmiddelverlies vervangen kan worden.

1. Schroef (D) uit de houder draaien en drogerfilter recht uittrekken.

Onderhoudswerkzaamheden AirConServiceCenter

1. O-ringen (E) vervangen.

1. Nieuwe droger inzetten en schroef met max. 15 Nm vastdraaien.

9.3 Onderhoud filter

INSTRUCTIE

Na de uitvoering van servicewerkzaamheden moet u de betreffende servicemeldingen wissen (teller resetten). Ga hiervoor naar het menu „Overige menu's” - „Service“ en voer hier het wachtwoord „7782“ in. Met de pijltjestoetsen ↑ of ↓ de gewenste optie kiezen en met ENTER bevestigen. De display-instructies volgen en de ENTER-toets 3 seconden ingedrukt houden. Met STOP naar de vorige selectie teruggaan. Bij de filterwissel moet de teller „R134a uit A/C syst.“ teruggezet worden.

R134a uit A/C syst.
07/09/10
g. 4155
STOP-EXIT

„R134a uit A/C syst.“ geeft aan hoeveel gram koudemiddel sinds de laatste reset (zie datum) via het menupunt „Snelkeuze“ of ook „Handmatig menu“ uit airco's afgezogen werd.

R134a uit Ex. fles
07/09/10
g. 3395
STOP-EXIT

„R134a uit Ex. fles“ geeft aan hoeveel gram koudemiddel sinds de laatste rest (zie datum) via het menupunt „Int. cilinder vullen“ in het toestel bijgevuld werd.

AirConServiceCenter Onderhoudswerkzaamheden

„R134a in A/C syst.“ geeft aan hoeveel gram koudemiddel sinds de laatste reset (zie datum) via het menupunt „Snelkeuze“ of ook „Handmatig menu“ in airco's gevuld werd.

„Vacumeertijd“ geeft aan hoe lang de vacuümpomp sinds de laatste reset (zie datum) in gebruik was.

„Service volbracht“ geeft het aantal servicebeurten dat sinds de laatste reset (zie datum) met het aircoservicetoestel uitgevoerd werd.

9.4 Druksensor kalibreren

INSTRUCTIE

Voor correcte drukmetingen is het noodzakelijk dat de druksensor gekali-breerd is.

Kalibreren is noodzakelijk:

■ om die vier weken,
■ na schokken van het AirConServiceCenter,
- elke keer nadat de vacuümpompolie is ververst,
- als op het display onrealistische drukwaarden worden weergegeven.

1. In het basismenu met de pijltjestoetsen ↑ of ↓ „Overige menu's" selecteren:

1. Ter bevestiging op ENTER drukken.
2. Met de pijltjestoetsen of „Service" selecteren:

1. Ter bevestiging op ENTER drukken.

NL

Onderhoudswerkzaamheden AirConServiceCenter

1. Wachtwoord „2224“ invoeren.
2. „Druksensor“ met ENTER bevestigen.
3. Voor de verdere werkwijze de instructies op het display opvolgen:

- Servicekoppelingen (12) en (13) van de serviceslangen (10) en (11) afschroeven. Het getal rechtsonder in het display dient onder „500“ te blijven.

- Met het bedieningstoetsenbord (7) de actuele lokale luchtdruk (of „1000“) invoeren en ter bevestiging op ENTER drukken.

INSTRUCTIE

De actuele luchtdruk voor uw regio kunt u bijvoorbeeld op het internet via http://www.meteo24.nl onder „Luchtdruk” vinden.

1. Als het kalibreren met succes is uitgevoerd, op Enter drukken om het menu te verlaten.
2. Twee keer op STOP drukken om naar het stand-bymenu te gaan.
3. Servicekoppelingen (12) en (13) weer handvast op de serviceslangen (10) en (11) schroeven - daarbij de blauwe en rode markeringen van servicekoppelingen en serviceslangen in acht nemen!

AirConServiceCenter Onderhoudswerkzaamheden

9.5 Vacuümpompolie verversen

WAARSCHUWING!

Schakel voor het openen van de behuizing het AirConServiceCenter uit en haal de netstekker uit het stopcontact.

1. De vacuümpomp voor het verversen van de olie ca. 10 minuten laten draaien (manueel via de menuselectie).
2. Afdekking voorkant demonteren: Schroeven (D) van het bedieningspaneel eruit draaien en bedieningspaneel naar boven klappen. Vervolgens schroeven (E) onder aan de afdekking voorkant eruit draaien en afdekking voorkant verwijderen.

1. Bak, groot genoeg voor tenminste 1/2 liter, onder het AirConServiceCenter zetten. De olie uit de vacuümpomp stroomt bij het aftappen door de opening (I) in de bodem van het toestel.

1. Olievulplug (G) eruit draaien.
2. Voor het aftappen van de olie de olieaflaatplug (J) uitdraaien.

NL

Onderhoudswerkzaamheden AirConServiceCenter

1. Als de olie volledig uit de pompbehuizing is gelopen de olieaftapplug (J) er weer indraaien.
2. Verse vacuümpompolie tot het midden van het kijkglas (H) vullen en olievulplug (G) er weer indraaien.
3. Afdekking voorkant en bedieningspaneel monteren en netstekker in het stopcontact steken.

INSTRUCTIE

Na de uitvoering van servicewerkzaamheden moet u de betreffende servicemeldingen wissen (teller resetten). Ga hiervoor naar het menu „Overige menu's” - „Service“ en voer hier het wachtwoord „7782“ in. Met de pijltjestoetsen ↑ of ↓ de gewenste optie kiezen en met ENTER bevestigen. Bij resetbare tellerstanden knippert de ENTER-toets. De display-instructies volgen en de ENTER-toets 3 seconden ingedrukt houden. Met STOP naar de vorige selectie teruggaan.

Bij het vervangen van de vacuümpompolie moet de teller „Vacumeertijd” teruggezet worden.

R134a uit A/C syst.
07/09/18
g. 1455
STOP-EXIT

„R134a uit A/C syst.“ geeft aan hoeveel gram koudemiddel sinds de laatste reset (zie datum) via het menupunt „Snelkeuze“ of ook „Handmatig menu“ uit airco's leeggehaald of gerecycled werd.

R134a uit Ex. fles
07/09/10
g: 3395
STOP-EXIT

„R134a uit Ex. fles“ geeft aan hoeveel gram koudemiddel sinds de laatste rest (zie datum) via het menupunt „Int. cilinder vullen“ in het toestel bijgevuld werd.

R134a in A/C syst.
07/09/10
g. 1200
STOP-EXIT

„R134a in A/C syst.“ geeft aan hoeveel gram koudemiddel sinds de laatste reset (zie datum) via het menupunt „Snelkeuze“ of ook „Handmatig menu“ in airco's gevuld werd.

AirConServiceCenter Onderhoudswerkzaamheden

Vacumeertijd
07/09/10
min. 79
STOP-EXIT

„Vacumeertijd“ geeft aan hoe lang de vacuümpomp sinds de laatste reset (zie datum) in gebruik was.

Service volbracht:
87/09/18
Rantal 4
STOP-EXIT

„Service volbracht“ geeft het aantal servicebeurten dat sinds de laatste reset (zie datum) met het aircoservicetoestel uitgevoerd werd.

9.6 Tellerstanden

INSTRUCTIE

Het toestel slaat verschillende tellerstanden op. Om de totale waarden op te roepen – doorlopend, sinds het toestel geproduceerd werd – gaat u naar het menu „Overige menu's“ – „Service“ en voert u hier de code „7783“ in. Met de pijltjestoetsen of degewenste optie selecteren.

Deze tellerstanden kunnen niet gereset worden. Om naar de resetbare tellerstanden te gaan, voert u onder „Service“ de code „7782“ in. Zie ook „Vacuümpompolie verversen“ of „Filter vervangen“.

R134a uit R/C syst.
Totaal 07/09/10
g. 4155
STOP-EXIT

„R134a uit A/C syst.“ geeft aan hoeveel gram koudemiddel sinds de productie van het toestel (zie datum) via het menupunt „Snelkeuze“ of ook „Handmatig menu“ uit airco's afgezogen werd.

R134a uit Ex. fles
Totaal 07/09/18
g. 3395
STOP-EXIT

„R134a uit Ex. fles“ geeft aan hoeveel gram koudemiddel via het menupunt „Int. cilinder vullen“ in het toestel bijgevuld werd.

NL

Onderhoudswerkzaamheden AirConServiceCenter

R134a in A/C syst.
Totaai 07/09/10
g. 1200
STOP-EXIT

„R134a in A/C syst.“ geeft aan hoeveel gram koudemiddel via het menupunt „Snelkeuze“ of ook „Handmatig menu“ in airco's gevuld werd.

Vacumeertijd
Totaal 07/09/10
min. 79
STOP-EXIT

„Vacumeertijd“ geeft aan hoe lang de vacuümpomp in het totaal in gebruik was.

Service volbracht:
Totaal 08/09/10
Rantal 4
STOP-EXIT

„Service volbracht“ geeft het aantal servicebeurten aan dat met het airco-servicetoestel uitgevoerd werd.

AirConServiceCenter Onderhoudswerkzaamheden

9.7 Correctie vulhoeveelheden bij langere serviceslangen

INSTRUCTIE

• Als er langere of kortere serviceslangen voor het toestel moeten worden gebruikt, is het noodzakelijk om de vulhoeveelheden aan de nieuwe slanglengtes aan te passen.

• De serviceslang voor de hogedrukzijde en de serviceslang voor de lagedrukzijde moeten altijd even lang zijn, anders worden de vulhoeveelheden niet correct gemeten.

• In het basismenu met de pijltjestoetsen ↑ of ↓ „Overige menu's" selecteren:

1. Ter bevestiging op ENTER drukken.
2. Met de pijltjestoetsen of „Service“ selecteren:

1. Ter bevestiging op ENTER drukken.
2. Wachtwoord „7732“ invoeren.
3. Slanglengte in centimeters invoeren.
4. Ter bevestiging op ENTER drukken.

NL

Onderhoudswerkzaamheden AirConServiceCenter

9.8 Printpapier vervangen

1. Voor het vervangen van de papierrol van de printer (14), klep (K) openen.

1. De nieuwe papierrol inleggen en klep (K) sluiten.

9.9 Flash Memory Card vervangen

In het AirConServiceCenter bevindt zich een Flash Memory Card. De Flash Memory Card bevat:

■ de software van het AirConServiceCenter
- een databank met alle gangbare voertuigtypes en de betreffende aircovulhoeveelheden

Om continu over de actuele informatie te beschikken, moet telkens de nieuwste Flash Memory Card zijn geïnstalleerd.

Informatie over de actuele stand van de Flash Memory Card krijgt u bij de technische helpdesk: [phone].

INSTRUCTIE

Bij een omwisseling van een oude Flash Memory Card tegen een actuele blijven de individuele toestelgegevens (zoals bijvoorbeeld firmagegevens en tellerstanden) behouden.

Een verouderde Flash Memory Card is niet meer nodig en kan milieuvriendelijk worden afgevoerd of geretourneerd worden aan Dometic Benelux B.V.

WAARSCHUWING!

Schakel het toestel voor het openen van de behuizing uit en haal de netstekker uit het stopcontact.

AirConServiceCenter Onderhoudswerkzaamheden

1. Schroeven (D) van het bedieningspaneel eruit draaien en bedieningspaneel naar boven klappen.

1. Bevestiging van de Flash Memory Card losmaken en Flash Memory Card (L) verwijderen.

1. Nieuwe Flash Memory Card opsteken en bevestigen.
2. Bedieningspaneel omlaag klappen en vastschroeven.
3. Bedieningspaneel sluiten en netstekker in het stopcontact steken.
4. Toestel inschakelen en de aanwijzingen op het display volgen.

INSTRUCTIE

Na het opnieuw inschakelen moeten de waarden van de Flash Memory Card aan het toestel worden doorgegeven. Ga hiervoor naar het menu „Overige menu's” - „Service“ en voer hier het wachtwoord 1518 in. Bevestig de volgende displaymeldingen met ENTER!

NL

Onderhoudswerkzaamheden AirConServiceCenter

9.10 Reservoir oude olie vervangen

INSTRUCTIE

• Vervang het reservoir voor de oude en de O-ring in het deksel om de 6 maanden. Artikelnummers op pagina 9.
• Als het reservoir voor oude olie beschadigd is, dient u het onmiddellijk te vervangen.

Het reservoir voor oude olie (18) is ook bij onder- en overdruk dicht. Een veiligheidsventiel garandeert het veilige gebruik.

Het reservoir voor oude olie moet om de 6 maanden vervangen worden.

1. Afdekklep (19) aan de linkerkant openen en reservoir voor oude olie (18) losnemen van de snelsluiting:

AirConServiceCenter Onderhoudswerkzaamheden

1. Reservoir voor oude olie (O) en O-ring (P) vervangen.

1. Bij het plaatsen van het deksel (N) op de correcte positie van de lip (Q) letten.

1. Reservoir voor oude olie op de snelsluiting steken.

9.11 Reiniging en onderhoud

• Reinig de behuizing indien nodig met een vochtige doek. Gebruik eventueel ook een beetje afwasmiddel. Gebruik geen oplosmiddelen of schurende reinigingsmiddelen.
• Controleer regelmatig de serviceslangen (10) en (11) en de servicekoppelingen (12) en (13) op beschadigingen. Neem het AirConServiceCenter niet in gebruik als het beschadigd is.

Afvoeren AirConServiceCenter

10 Afvoeren

10.1 Afvoeren van de teruggewonnen materialen

INSTRUCTIE

Gebruikte olie is speciaal afval. Vermeng gebruikte olie niet met andere vloeistoffen. Bewaar gebruikte olie tot de afvoer in geschikte reservoirs.

10.2 Afvoeren van het verpakkingsmateriaal

• Laat het verpakkingsmateriaal van karton recyclen.
• Doe de kunststof verpakkingen in de gele ton.

10.3 Afvoeren van het oude toestel

• Als u het AirConServiceCenter definitief buiten gebruik stelt, laat dan eerst alle vloeistoffen uit het toestel lopen en voer de vloeistoffen op een milieuvriendelijke manier af.
• Breng het oude toestel dan naar het dichtstbijzijnde recyclingcentrum of neem contact op met de klantenservice.

AirConServiceCenter Wat te doen, als?

11 Wat te doen, als?

Storing Oorzaak Oplossing
Op het display verschijnt„Let op!Max. druk in de interne cilinder“	Normale melding tijdens het recyclingproces.	Om verder te gaan ENTER voor drie seconden indrukken.Indien de melding meerdere keren verschijnt, informeer dan de service.
Op het display verschijnt„Let op!Interne cilinder vol!“	Het interne koudemiddelreservoir is te vol om de af te zuigen hoeveelheid op te kunnen nemen.	Inhoud van het interne kou-demiddelreservoir op voorge-schreven wijze legen.
Op het display verschijnt„Let op!Nog druk aanwezig in A/C systeemLeeghalen gestart!“	Normale melding bij begin van het vacuümproces. Er is nog druk in de airconditio-ning aanwezig.	Geen oplossing noodzakelijk. Het proces loopt automatisch verder.
Op het display verschijnt„Let op!Druk in het A/C systeem“	Melding tijdens het vacuüm-proces. Er is druk in de air-conditioning aanwezig.	Geen oplossing noodzakelijk. Het proces loopt automatisch verder.
Op het display verschijnt„Onvoldoende vacuum!Doorgaan?“	Melding tijdens het vacuüm-proces als de druk in de air-conditioning na 8 minuten nog meer dan 50 mbar bedraagt.	Airconditioning op lekkage controleren of aansluitingen van het AirConServiceCenter aan de airconditioning controleren.
Op het display verschijnt„Lekkage A/C systeem!Doorgaan ?“	Melding aan het eind van het vacuümproces. De aircondi-tioning heeft een vacuümver-lies van meer dan 120 mbar binnen de controletijd.	Airconditioning op lekkage controleren of aansluitingen van het AirConServiceCenter aan de airconditioning controleren.
Op het display verschijnt„Reservoir retourolie leeg-maken !“	Melding tijdens het afzuig- of recyclingproces als zich meer dan 150 ml oude olie in het reservoir voor oude olie bevindt.	Inhoud van het reservoir voor oude olie op een milieuvrien-delijke manier afvoeren.
Op het display verschijnt„Let op!Onvoldoende vacuüm voor olie/UV vullen!“	Melding tijdens het vulpro-ces als het vacuüm in de air-conditioning niet voldoende is om het proces te beëindi-gen.	Airconditioning op lekkage controleren of aansluitingen van het AirConServiceCenter aan de airconditioning controleren.
Op het display verschijnt„Vulhoeveelh. te groot!Interne cilinder bijvullen!“	Melding tijdens de procesin-voer als de koudemiddelhoe-veelheid van de interne cilinder niet voldoende is om het proces te beginnen.	Intern koudemiddelreservoir vullen.

Wat te doen, als? AirConServiceCenter

Storing Oorzaak Oplossing
Op het display verschijnt „Reservoir UV bijvullen!“	Melding tijdens de procesin-voer als de hoeveelheid van het reservoir voor UV-additief niet voldoende is om het proces te beginnen.	Reservoir voor UV-additief vullen.
Op het display verschijnt „Reservoir verse olie bij-vullen !“	Melding tijdens de procesin-voer als de hoeveelheid van het reservoir voor verse olie niet voldoende is om het proces te beginnen.	Reservoir voor verse olie met een geschikte oliesoort vul-len.
Op het display verschijnt „Max. vultijd overschre-den! Doorgaan?“	Melding tijdens het vulproces als de ingestelde koudemiddelhoeveelheid niet kan worden ingevuld.	Controleren of de aansluitingen van het AirConServiceCenter onon-derbroken zijn.
Op het display verschijnt „Ext. cilinder leeg of kraan gesloten. Controleer !“	Melding bij begin of tijdens het vullen van de interne koudemiddelcilinder als de ingestelde koudemiddelhoe-veelheid niet kon worden bereikt.	Controleren of in de interne koudemiddelcilinder nog vol-doende koudemiddel voor-handen is, of controleren of ventielen aan het externe koudemiddelreservoir geopend zijn.
Op het display verschijnt „Interne filter vervangen ! Doorgaan ?“	Melding bij het inschakelen van het AirConServiceCenter.	Zo snel mogelijk interne filter vervangen (zie pagina 39). Om door te gaan 3 seconden op ENTER drukken.
Op het display verschijnt „Vacuümpompolie verver-sen ! Doorgaan ?“	Melding bij het inschakelen van het AirConServiceCenter.	Zo snel mogelijk vacuüm-pompolie verversen (zie pagina 43). Om door te gaan 3 seconden op ENTER druk-ken.
Op het display verschijnt „Printerstoring ! off line ! Doorgaan ?“	Melding signaleert storing aan de printer.	Controleren of er papier in de printer aanwezig is. Controleren of de printer is ingeschakeld (gele LED moet permanent branden), Controleren of het deksel goed is gesloten.
Op het display verschijnt „Error 01”	Voor beëindiging van het leeghalen werd koudemiddel gevuld.	Leeghalen herhalen; het leeghalen daarbij niet onder-breken.
Op het display verschijnt „Error 02”	Airconditioning heeft een lek-kage. Er is nog koudemiddel in de airconditioning aanwe-zig.	Lekkage verhelpen.
Op het display verschijnt “Error 09”	Lagedrukaansluiting tijdens het spoelen niet op de spoel-cilinder aangesloten.	Lagedrukslang aan de spoel-cilinder aansluiten en kraan openen.

Storing	Oorzaak	Oplossing
Op het display verschijnt „Error 10“	Tijdens de „Software test” kon de druk niet ver genoeg worden verlaagd.	Resterende druk op de manometers? Druksensorkalibrering controleren. Interne cilinderdruk controleren.Werking van de compressoren en de betreffende magneetkranen controleren.
Op het display verschijnt „Error 11“	Tijdens de „Software test” kon geen oude olie worden afgetapt.	Cilinder met oude olie juist monteren. Magneetklep op goede werking controleren.Werking van de weegschaal controleren.
Op het display verschijnt „Error 12“	Tijdens de „Software test” kon er geen koudemiddel uit de interne cilinder worden afgetapt.	Druksensorkalibrering controleren.Controleren of de kraan van de interne cilinder geopend is. RE-kraan controleren.Hoeveelheid koudemiddel in de interne cilinder te laag.

	AirConServiceCenter ASC 2500
Artikelnummer: 8885200095
Afmetingen (breedte x hoogte x diepte):	560 mm x 1300 mm x 650 mm
Gewicht: 100 kg
Stroomvoorziening:	230 V/240 V – 50 Hz/60 Hz
Afzuighoeveelheid van het koudemiddel: 30 kg / uur
Vacuümpompvermogen: 5 voertuigen / uur
Vermogen van de hermetische compressor: 0,32 kW
Vermogen van het droogfilter: 150 kg
Vulcilinder-reservoir nuttige inhoud: 16 kg
Geluidsemissie: 55,5 dB (A)
Nauwkeurigheid van de elektronische weegschaal voor koudemiddel:	± 10 g
Nauwkeurigheid van de elektronische weegschaal voor oude/verse olie:	± 1 g
Nauwkeurigheid van de elektronische weegschaal voor UV-additief:	± 1 g
Bedrijfstemperatuur:	+ 5 °C tot + 50 °C

WAECO

by Dometic GROUP
