GEBRUIKSAANWIJZING ZBM 715 N ZANUSSI

⚠ Waarschuwingen en Adviezen voor Elektrische Ovens

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Tijdens het gebruik

• De oven is bedoeld voor het bereiden van voedsel; gebruik hem nergens anders voor.
• Indien u, om welke reden dan ook, aluminiumfolie in de oven gebruikt, leg dat dan nooit op de ovenbodem.
• Wees voorzichtig met ovenreinigers; spuit nooit op het vetfilter (indien aanwezig), de elementen en de thermostaatleiding.
  •Laat geen snoer van een ander elektrisch keukenapparaat langs de hete ovendeur hangen.
• Regelmatig schoonmaken, in feite na elk gebruik, voorkomt lelijk worden van de materiaaloppervlakken. Ook eventueel aanwezige kathalitische wanden in de oven behoeven af en toe reiniging.
• Kontroleer zodra u klaar bent met koken altijd of alle bedieningsknoppen in de UIT-stand staan.
• Gebruik altijd ovenwanten voor het uit de oven nemen van hete schalen of pannen.
• Dit apparaat is gemaakt voor aansluiting op één of meerdere fasen of groepen 220-230V + nul. Aansluiting op 380-400V, dus tussen de fasen (zonder nul) leidt onherroepelijk tot vernieling van de oven en/of het kookplateau!
• Om beschadigingen tijdens het transport en het inbouwen te voorkomen, zijn sommige delen van een beschermfolie voorzien. Deze folie moet vóór de ingebruikname verwijderd worden.
• Na de installatie moet de oven, zonder gerechten erin, cirka 45 minuten op de hoogste temperatuur verwarmd worden. Tijdens de eerste minuten zal rook met een onaangename geur ontstaan. Dit wordt veroorzaakt door het isolatiemateriaal en vettige restanten uit het produktieproces.

Veiligheid van kinderen

• Dit apparaat is bedoeld voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
  •Houd tijdens het in gebruik zijn van de oven kinderen uit de buurt. Ook na het uitschakelen van de stroomtoevoer blijft de ovendeur nog lange tijd heet.

Installatie

• De installatie en de aansluiting dienen door een erkend installateur uitgevoerd te worden, volgens de hem, uit hoofde van zijn erkenning, bekende voorschriften.
• Een eventueel noodzakelijke wijziging van de elektriciteitsvoorziening ten behoeve van de installatie van dit apparaat, dient eveneens door een erkend installateur uitgevoerd te worden.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.

Service

• Tracht in geval van een storing of een defekt dit apparaat niet zelf te repareren. Reparaties welke door niet deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden.
• Laat inspektie- en/of herstelwerkzaamheden uitvoeren door ELGROEP SERVICE en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.

Informatie m.b.t. het milieu

•Houd bij het weggooien van de verpakking rekening met de veiligheid en het milieu.
- Als u een oud apparaat afdankt, maak het dan onbruikbaar door het aansluitsnoer af te snijden.

Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instuktieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Inhoud

Algemene Waarschuwingen en adviezen

Waarschuwingen en belangrijke

adviezen 24

Bedieningspaneel 26

Bediening 26

Het gebruik van de oven de eerste keer 27

Praktische tips 28

Tabel voor bakken, braden en grillen 29

Onderhoud 30

Enkele tips mocht er iets niet werken 31

Garantiebepalingen en service 34

Aanwijzingen voor de Installateur

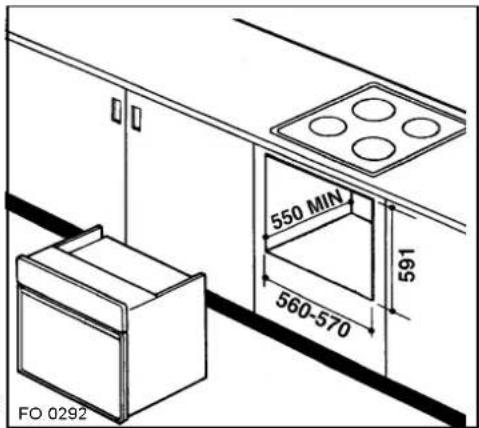

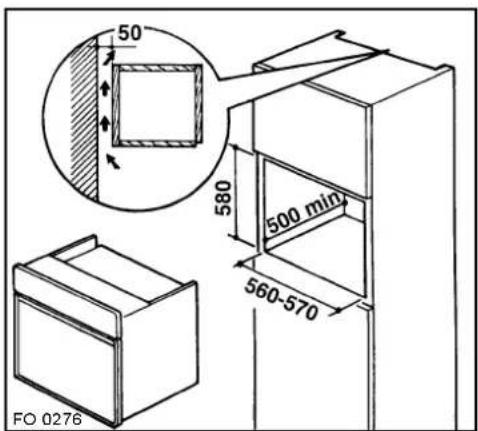

Inbouwaanwijzingen 32

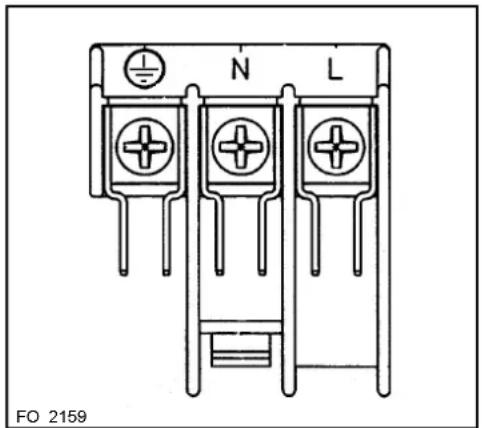

Elektrische aansluiting 33

Dit Toestel voldoet aan de EEG-richtlijn:

• 73/23 - 90/683 (lage spanning);
• 89/336 (elektromagnetische vereinigbaarheid);
• 93/68 (algemene richtlijn);

en de daarop volgende wijzigingen.

FABRIKANT:

ELECTROLUX ZANUSSI S.p.A.

Viale Bologna, 298

Over deze gebruiksanwijzing

Oderstaande symbolen vindt u in de tekst en hebben de voldende betekenis:

Aanwijzingen m.b.t. de veiligheid

Aanwijzingen m.b.t. het gebruik

Adviezen en tips

Informatie m.b.t. het milieu

KINDERBEVEILIGING (MOD. ZBM 715 X) (N. 35791)

Hoewel al onze apparaten beantwoorden aan de Standaard Europese Veiligheidsnormen is het desondanks mogelijk een extra beveiliging voor kinderen te installeren op de ovendeur. Deze beveiliging biedt de hoogst mogelijke zekerheid aan kinderen tijdens het gebruik van de oven. Deze beveiliging moet worden aangebracht op de ovendeur. De extra beveiliging kan worden gekocht bij Distriparts. Treft u het type plaatje aan, waarop u de nodige informatie zult aantreffen, zoals type- en productnummer. De beschrijving hoe deze beveiliging moet worden aangebracht treft u aan in de verpakking van deze beveiliging.

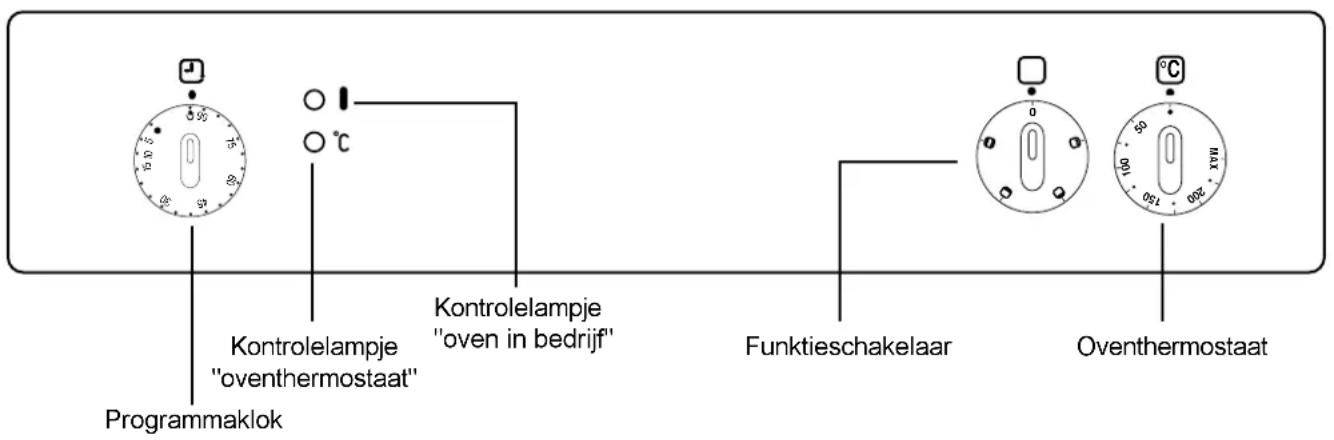

Bedieningspaneel

Bediening

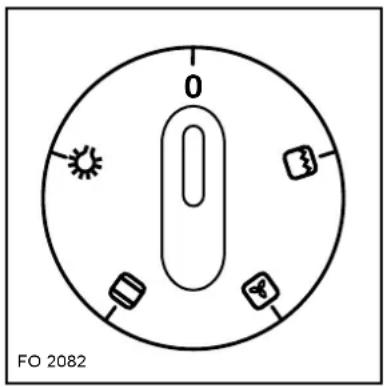

Funktieschakelaar (Fig. 1)

Met deze knop kiest u de volgende ovenfunkties:

Alleen de ovenverlichting AAN

Boven- en onderelement AAN

Hetelucht-systeem AAN

Grill-element AAN

Met deze knop stelt u de gewenste oventemperatuur in tussen 50°C en 250°C (max).

Wij adviseren u er een gewoonte van te maken om de knop na gebruik van de oven op 0-stand terug te draaien.

Door de keuzemogelijkheid uit meerdere verwarm- systemen zijn met deze oven de best mogelijke resultaten bereikbaar. Wij geven u enkele voorbeelden:

Gebruik Onder- en bovenelement

Voor het op konventionele wijze bakken en braden:

- draai de funktiekeuzeschakelaar op ☐; - stel de temperatuurregelaar op de gewenste temperatuur in.

Hete-lucht circulatie

- draai de funktiekeuzeschakelaar op 📄 - stel de temperatuurregelaar op de gewenste temperatuur in.

Infrarood grilleren

- draai de funktiekeuzeschakelaar op 📌 - stel de temperatuurregelaar op de gewenste temperatuur in.

Fig. 1

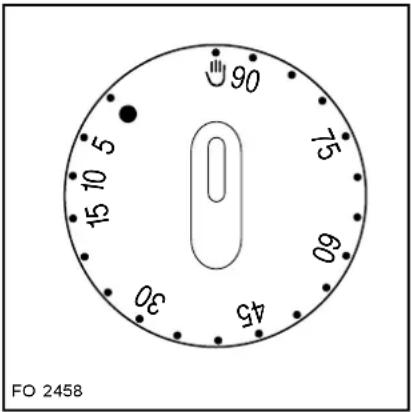

Met deze klok kunt u een kooktijd tot maximum 90 minuten instellen.

Draai de klok rechtsom naar 90 en dan linksom terug naar de gewenste kooktijd.

Na het verstrijken van de ingestelde tijd schakelt de klok de oven uit en laat een geluidssignaal horen.

Wilt u de oven zonder tijdklok gebruiken, draai de knop dan linksom tot het hand-symbool niet het teken samenvalt.

Kontrolelampje "oventhermostaat"

Dit lampje brandt als één of meerdere elementen van de oven in bedrijf is (zijn). Het lampje gaat uit zodra de ingestelde temperatuur bereikt is en gaat weer aan zodra bijgewarmd wordt om de ingestelde temperatuur te handhaven.

Kontrolelampje "oven in bedrijf"

Dit lampje brandt als de oven in bedrijf is.

De beveiligingsthermostaat

Voor de veiligheid van de gebruiker is de oven voorzien van een beveiligingsthermostaat. Bij een eventueel optredend defekt van de hoofd thermostaat met als gevolg oververhitting schakelt deze beveiligingsthermostaat de oven uit.

Als dir onverhoopt een keer gebeurt, probeer dan onder geen voorwaarde de oven zelf te repareren, maar waarschuw direkt Elgroep Frabrieksservice.

Fig. 3

Koelventilator

De oven is uitgerust met een koelventilator welke de elektrische schakeldelen, de bedieningsknoppen en de deurgreep koelt tijdens het in gebruik zijn.

Teneinde oververhitting te vermijden blijft, na het uitschakelen van de oven, de koelventilator draaien tot de temperatuur voldoende gedaald is.

Alle bereidingen, dus ook het grilleren, doet u met gesloten ovendeur.

Het gebruik van de oven voor de eerste keer

Na het plaatsen van de oven ga dan als volgt te werk:

a) zet de thermostaatknop op MAX;
b) zet de ovenfunctieknop op traditioneel koken

c) laat de oven (leeg) 45 minuten lang werken;
d) zet een raam open voor frisse lucht.

Tijdens de eerste paar minuten zal er rook met een onaangename geur onstaan, dit wordt veroorzaakt door het isolatiemateriaal en vettige restanten op het materiaal, erop gekomen tijdens de produktie.

Voordat u de oven gaat gebruiken reinig dan eerst de legrekken en afdruipschaal grondig met een afwasmiddel.

Opgelet: de kans bestaat, dat bij onzorgvuldig gebruik van de ovendeur vingers beklemd raken.

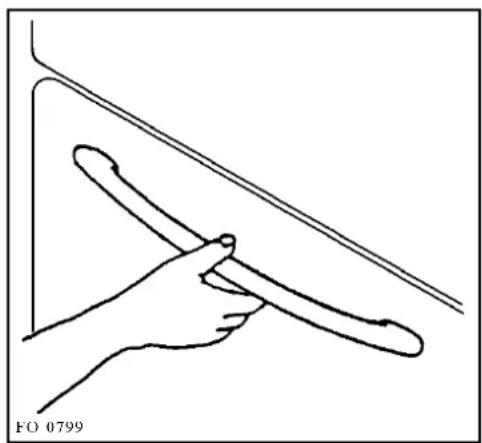

Bij het openen van de deur altijd de handgreep in het midden beetpakken (Fig.4)

Bakken en braden op conventionele wijze

Draai de keuzescahkelaar op en stel de gewenste temperatuur in met de thermostaatknop.

In deze functie worden het boven- en onderelement gebruikt en door het rek meer naar boven of naar onderen te plaatsen kunt u de hitte zelf verdelen.

Hete-lucht circulatie

Draai de keuzeschakelaar op en stel de gewenste temperatuur in met de thermostaatknop. De ventilator van het hete-luchtsysteem zorgt ervoor dat de gehele ovenruimte wordt verwarmd en geeft daarom de gelegeheid meerdere gerechten tegelijkertijd te bereiden. Indien u twee maaltijden tegerlijkertijd wilt bereiden, dan adviseren wij u richel een en drie te gebruiken (Fig. 11).

Het ontdooien

Draai de keuzeschakelaar op en zet de knop van de thermostaat op UIT (●).

Voor het ontdooien van diepvriesproducten wordt alleen de ventilator aangezet, de circulerende lucht ontdooit het product sneller dan op het aanrecht.

Grilleren

De functieknop schakelt u in de stand voor grilleren en de thermostaatknop draait u op MAX, tenzij anders aanbevolen.

Verzeker u ervan dat de roosters van het fornuis juist geplaatst worden (zie Figuur 5).

i Raadgevingen voor bakken en braden

Het vlees kan op een schotel geplaatst worden die voor het braden in de oven geschikt is of direct op het rooster, waaronder de lekschaal zal worden geplaatst om de jus te verzamelen. Het rooster moet zoals in fig. 6 getoond ingevoegd worden. Laat vlees na braden minstens 15 minuten staan alvorens het aan te snijden. Hiermee wordt het verloren gaan van vleesnat voorkomen. Doe wat water in de lekschaal om het ontstaan van rook, door het verbranden van vet te vermijden. Herhaal dat af en toe om condensvorming tegen te gaan.

i Raadgevingen voor bakken en braden

Gebak vergt doorgaans een matige temperatuur (150-200 °C), daarom moet de oven ongeveer 10 minuten voorverwarmd worden.

Open tijdens het bakken de ovendeur niet, voordat driekwart van de baktijd verstreken is. Gebak dat gegarneerd wordt eerst tweederde van de baktijd laten bakken en pas daarna garneren en afbakken. De resterende baktijd hangt sterk af van de soort en hoeveelheid van de garnituur. Roerdeeg moet moeilijk van de lepel gaan anders wordt de baktijd onnodig lang door teveel aan vocht.

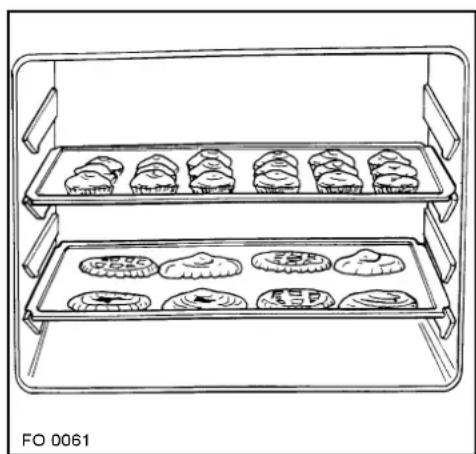

Bij gebruik van twee bakblikken moet een richel vrijgelaten worden.

i Het gebruik van de grill

Bijna alle vleessoorten kunnen gegrilleerd worden, behalve rollades, gehakt vlees en bepaalde stukken mager wild. Vlees en vis aan beide kanten met olie invetten en op het grillrooster leggen. De richelhoogte hangt af van het soort vlees.

De lekschaal moet in eerste richel van onderaf geschoven worden. Bij het grilleren verdient het aanbeveling om eerst een beetje water in de lekschaal te doen, zodat het vastbakken van afdruipend vet wordt voorkomen.

Adviestabel voor bakken en braden

Gerecht	Plaats van onderaf gerekend		Oven-temperatuur		Tijd in minuten
	Hete-lucht	Conven-tioneel	Hete-lucht	Conven-tioneel	Hete-lucht	Conven-tioneel
Roerdeeg
cake	1 en 3	1	140-160	175-200	70-80	50-60
tulband	1 en 3	1	140-160	175-200	70-80	50-6
appelcake	1 en 3	1	120-140	175-200	80-90	50-60
Klopdeeg
mokkataart (24 ∅)	1 en 3	1	150-160	175-200	35-40	30-40
petit fours	1 en 3	2	150-160	175-200	25-30	15-20
slagroomtaart (24 ∅)	1 en 3	1	150-160	175-200	35-40	30-40
Kneeddeeg
zandkoekjes	1 en 3	2	140	175-200	ca 25	ca 15
boterkoek	1 en 3	1	150-160	175-200	ca 30	30-40
appeltaart	1 en 3	1	150-160	175-200	ca 60	55-65
Roldeeg
banketstaaf	1 en 3	2	180-200	200-225	ca 40	35-45
saucijzenbroodjes	1 en 3	2	180-200	200-225	ca 40	35-45
pasteitjes	1 en 3	2	180-200	200-225	ca 30	ca 25
Spuitdeeg	—
spritskoekjes	1 en 3	2	140-160	175-200	30-40	15-20
kaasbolletjes	1 en 3	2	140-160	175-200	25-30	15-20
Gistdeeg
brood	2 (1 en 3*)	1	180-200	225-250	30-35	ca 30
krentebrood	1 en 3*	1	160-180	200-225	40-45	ca 40
Vlees braden
kalfsfricandeau (gaar), 1 1/2 kg	2	2	160	175-200	ca 90	55-65
rosbief (rood), 1 1/2 kg	2	3	200	250	ca 35	ca 25
varkensfricandeau (gaar), 1 1/2 kg	2	2	160	175-200	ca 100	70-80
lamsbout (gaar), 1 1/2 kg	2	2	160	175-200	ca 60	40-50
Gevogelte braden
kip, 1 kg	2	2	160	175-200	ca 75	55-65
babykalkoen, 1 1/2 kg	2	2	160	175-200	ca 135	100-120
tamme eend, 1 1/2 kg	2	2	160	175-200	ca 165	120-150
Wild braden
haas, 1 1/2kg	2	2	160	175-200	ca 180	ca 150
reerug, 1 1/2 kg	2	2	160	175-200	ca 165	100-120
konijn, 2 kg	2	2	160	175-200	ca 150	100-120
Vis stoven
kabeljauw-moten (alu folie)	1 en 3	2	160	175-200	ca 40	ca 30
visschotel	2	2	160	175-200	ca 40	ca 20

Adviestabel voor grilleren

Gerecht	Aantal Gewich Richel Temperature in gram van onder °C in min
Biefstukken 4 800 4 max 10 8 Karbonaadjes 4 600 4 max	12	8
Worstjes	8 500 4	max	10	6
Stukken kip	6 800	3	max	30	20
Gemengde spiezen 4 700	4	max	12	10
Kippeborst	4 400	4 max	13	10
Gehalveerde tomaten	8 500 4	max	12	-
Visfilets	4	400	4	max	8	6
Oester	6	-	4	max	12	-
Toast ham/kaas	4	-	4	max	8	-
Sneetjes brood	4	-	4	max	2-3	1

Bij het gebruik van het 3000 W grill-element hoeft u zich niet te beperken tot plaatsen rond het midden van het rooster, maar kunt u van het gehele oppervlak gebruik maken.

Onderhoud

Voor het reinigen de oven uitschakelen en laten afkoelen.

Het apparaat mag niet met een hete stoom- of een stoomstraalreiniger worden schoongemaakt.

Overtuig u ervan dat de oven uitgeschakeld is vóór u hem schoonmaakt. Trek daartoe de steker uit het stopkontakt of zet de installatieschakelaar op UIT. Wacht tot de oven geheel is afgekoeld.

De accessoires en de binnenkant kunt u schoonmaken met heet water en een afwasmiddel.

Gebruik eventueel een ovenreiniger (spuitbus), maar dan alleen voor de zijwanden en de bodem.

Gebruik geen schuurmiddelen, agressieve of giftige stoffen voor het schoonmaken.

De emailering van de ovenruimte is uiterst duurzaam. Zuren, zoals die in citroenen, pruimen, rabarber en dergelijke voorkomen, kunnen echter bij morsen matte vlekken veroorzaken. Snel schoonmaken!

Zijn dit soort vlekken toch ontstaan, dan zijn ze niet meer te verwijderen. Dat stoort echter niet de goede werking en de duurzaamheid van de oven.

De voorkant van de oven kunt u naar behoefte reinigen met warm water en een neutraal huishoudschoon-maakmiddel. Om dat te vergemakkelijken kunt u de knoppen tijdelijk verwijderen door ze naar u toe van de assen af te trekken.

Moderne huishoudschoonmaakmiddelen drogen doorgaans streeploos op.

Verwijderen van de ovendeur

Als tijdens het schoonmaken van de ovenbinnenkant de deur in de weg zit, of bij het schoonmaken tussen de glasdeuren, kan de deur tijdelik verwijderd worden of uiteen worden genomen.

Ga als volgt te werk:

1) Open de deur geheel;

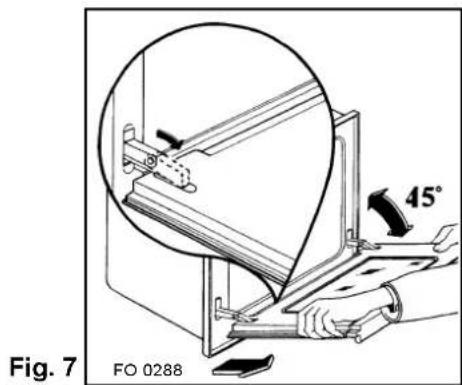

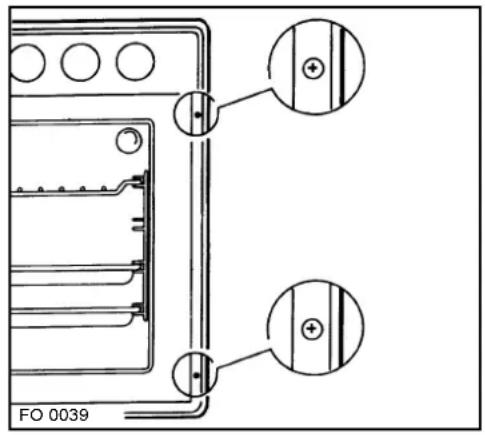

2) Klap de beugeltjes op de scharnieren om (fig. 7);
3) Slui de deur tot hij stuit (staat dan schuin open);
4) Til de deur met beide handen iets op en trek hem naar u toe uit het ovenfront (fig. 7);
5) Leg de deur op een vlakke ondergrond, bv tafel;

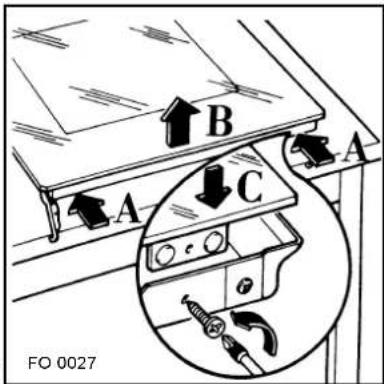

6) Draai de schroeven links en rechts los A (Fig. 8);
7) Trek het glas van de deur voorzichtig omhoog.

Maakde binnekant van het glas alleen schoon met warm water en een zachte doek.

Om de deur weer in elkaar te zetten en in de oven te plaasten volgt u de omgekeerde procedure.

Fig. 8

Fig. 9

Het Ovendeurrand

Het goed werken van de oven is mede afhankelijk van het deurrubber geplaat tussen de oven en de deur.

Controleer regelmatig de konditie van dit rubber, houdt het schoon en geruik nooit agressieve schoonmaakmiddelen.

Als het deurrebber beschadigt is laat din dan vervangen door Elgroep Fabrieksservice.

Ovenverlichting

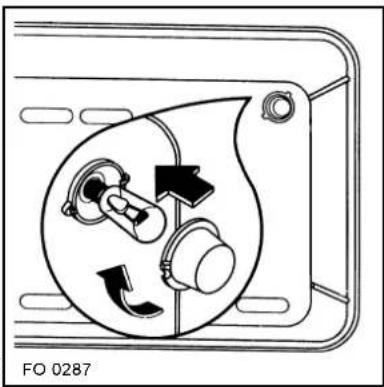

Indien het lampje van de binnenverlichting vervangen moet worden, dan kunt u het verwijderen door het kapje los te draaien (fig. 9).

Vervang het lampje tegen hetzelfde model, 230V/15W met E14-fitting, bestand tegen een temperatuur van 300°C

Enkele tips mocht er iets niet werken

HET PROBLEEM	WAT TE DOEN
■De oven doet niets	◆De oven is niet goed ingesteld, dus controleer of de oven op handbediening staatof◆Controleer de "stoppen" in de meterkast.
■Het thermostaatlampje brandt niet	◆Zet de thermostaatknop op enn temperatuurof◆Zet de ovenfunctieknop op een functie
■De binnenverlichting gaat niet aan	◆Zet de ovenfunctieknop op een functieof◆Het oven lampje is stuk. Vervang deze en volg de reeds eerder gegeven instrukties. Koop de lamp bij Distriparts.
■De kooktijd duurt te lang of te kort	◆Raadpleeg het receptenboek en stel de juste kooktijd in.
■Condensatie in de oven	◆Laat voedsel niet langer dan 15 minuten na de kooktijd in de oven staan.

Voordat Elgroep Fabrieksservice gewaarschuwd wordt is het verstandig eerst bovenstaande tips te volgen.

Als de storing na deze verifikatie blijft, wendt U zich dan tot de dichts bijzijnde geautoriseerde Service Dienst, het soort storing mededelende, het model van het apparaat (Mod.) en het nummer van het produkt (Ser. no.) die gedrukt zijn op het bordje dat het apparaat identificeert.

Buitenafmetingen	Hoogte 59,1 cmBreedte 56,0 cmDiepte 50,0 cm
Ovenruimte	Hoogte 32,5 cmBreedte 42,0 cmDiepte 39,0 cmInhoud 53 dm ^3

Vermogens:
Onderelement 1000 W
Bovenelement 800 W
Onder- en boven-element (1000 + 800 W) 1800 W
Grill-element 1750 W
Ovenverlichting 15 W
Koeling ventilator 25 W
Cirkulatieventilator 30 W
Aansluitwaarde oven 1870 W
Lichtnetspanning (50 Hz)	230 V

Inbouwaanwijzingen

De installatie en de elektrische aansluiting van het apparaat moeten door een erkend vakman gebeuren.

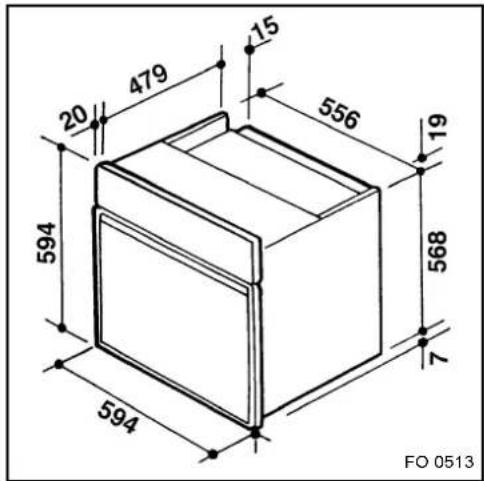

De afmetingen van de oven, de ovenkast en de nis vindt u in de figuren 10,11 en 12.

Het inbouwen

Het is belangrijk dat de afmetingen en de materialen van de kast, waaring de oven geplaatst wordt juist zijn en bestand zijn tegen temperatuur stijgingen van ten minste 60°C.

Een juiste installatie moet garanderen dat het niet mogelijk is in aanraking te komen met delen van de oven die onder elektrische spanning staan. Zorg ervoor bij het installeren gebruik te maken van goed geïsoleerde aansluitsnoeren en voorkom kortsluiting.

Wij adviseren de oven niet te dicht op een koelkast of vriezen te plaatsen, dit kan de werking van genoemde apparatenbeïnvloeden.

Indien boven de oven een elektrisch kookplateau geplaatst wordt, dan moet daarvoor een apart stopkontakt gemonteerd worden. Voor beide units geldt bovendien dat ze voor eventuele service gemakkelijker uit te bouwen zijn als ze elk een eigen stopkontakt hebben.

Fig. 10

Fig. 11

Fig. 12

Het installeren

Schuif de oven in de ovenkast.

Open de deur van de oven en zet de oven vast met 4 houtschroeven, die passen in de uitsparingen van het frame (Fig.13).

Indien er boven de oven een elektrische kookplat wordt geplaat, dan kan deze niet op de oven worden aangesloten. Elk apparaat heeft zijn eigen aansluiting. Dat maakt het uitnemen van de oven indien nodig gemakkelijker en is bovendien veiliger.

Voordat men hiertoe overgaat controleren dat:

• de verbinding moet worden uitgevoerd met in acht neming van de huidige normen;
• de zekeringen en de elektrische installatie van het huis de lading van het apparaat kunnen dragen (zie het typeplaatje van de functionering);
• het stopcontact is voorzien van een deugdelijke aardleiding, volgens de huidige normen en wetten;
• men gemakkelijk bij stopcontact of de meerpolige schakelaar kan komen die man heeft gebruikt voor de verbinding.
• de meerpolige schakelaar moet tussen de schakelcontacten een minimale ruimte hebben van 3 mm. De aardleiding mag nooit worden onderbroken (geel/groene draad);
• de kabel moet zo geïnstaleerd worden dat de kabel niet heter kan worden dan 50°C boven de kamertemperatuur;
• om de oven aan te sluiten moet de plaat op de achterzijde verwijderd worden om bij het klemmenbord te komen (Fig. 14)

De verbinding met het lichtnet kan zowel door "kabel met meerpolige genormaliseerde steker" alc door "vaste aansluiting," gemaakt worden.

Als toevoerleidingen zijn de volgende soorten geschikt, lettende op de benodigde respectievelijke doorsnede van de leiding.

H07 RN-F

H05 RN-F

H05 RR-F

H05 VV-F

Aaansluiting van de stroomtoevoer

Het apparaat wordt afgeleverd voor aansluiting 50 Hz "230V".

Waarschuwing

Het aansluiten mag alléén door een erkend vakman geschieden.

De fabrikant wijst elke aansprakelijkheid ten aanzien van schade of letsel of, indien bovenstaande veiligheidsmaatregelen niet werden getroffen.

Fig. 13

Fig. 14

GARANTIEBEPALINGEN EN SERVICE VOOR BENELUX

Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota, of kwitantie te worden getoond of meegezonden.

Algemene garantiebepalingen

1 De fabrikant verleent een jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van een materiaal- en/of konstruktiefouten, heeft de koper het recht op kosteloos herstel.

1a Voor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantieperiode van twee jaar. Accessoires zijn aan direkte slijtage onderhevig; deze verbruiksartikelen zijn derhalve van garantie uitgesloten.

2 De fabrikant verleent een jaar garantie op door haar servicedienst uitgevoerde herstelwerkzaamheden en het daarbij nieuw aangebrachte materiaal, gerekend vanaf de hersteldatum. Indien zich binnen deze periode een storing voordoet, welke het direkte gevolg is van de uitgevoerde herstelwerkzaamheden of het daarbij nieuw aangebrachte materiaal, heeft de koper het recht op kosteloos herstel. Door de uitvoering van herstelwerkzaamheden wordt de algemene garantieperiode, welke het gehele apparaat omvat, niet verlengd.

3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilijk transporteerbare apparaten, per definitie: wasautomaten, trommeldroogautomaten, afwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.

3a De regeling als genoemd onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dienen ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.

4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar servicewerkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risiko van de fabrikant.

5 Alle niet onder punt 3 en punt 3a genoemde apparaten, alsmede apparaten welke wel de betreffende funktionele kenmerken bezitten maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franko aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.

6 Indien een onder de algemene garantieperiode vallend defekt aan een apparaat niet meer hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.

Garantie-uitbreidingen

7 Voor koel-/vries-motorkompressoren (exklusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van 20 procent per jaar, van vijf jaar na koopdatum van het op de bijbehorende koopnota vermelde apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode. Na de algemene garantieperiode worden bezoek-, arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.

Garantie-uitsluitingen

8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:

• geen aankoopnota of, kwitantie, waaruit tenminste de aankoopdatum en de identifikatie van het apparaat blijkt, getoond kan worden of meegezonden werd;
• het apparaat voor andere, of óók voor andere dan huishoudelijke doeleinden waarvoor het apparaat bestemd is gebruikt wordt;
• het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwijzing geinstalleerd, bediend, gebruikt of behandeld wordt;
• het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.

8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de eigenaar in rekening gebracht.

8b Schade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.

8c Beschadigingen, zoals krassen en deuken of zoals breuk van uit- of afneembare delen, welke niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

Belangrijk advies

De konstruktie van dit apparaat is zodanig dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van een blijvende veiligheid en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door personen die daarvoor de vereiste vakbekwaamheid bezitten. Wij adviseren u herstel- en/of kontrolewerkzaamheden door uw vakhandelaar of door ELGROEP SERVICE te laten uitvoeren en uitsluitend originele DISTRIPARTS onderdelen te laten plaatsen.

Nederland

ELGROEP SERVICE

Vennootsweg 1

Postbus 120

2400 AC Alphen aan den Rijn

Storingsmeldingen:

Tel. [phone]

Onderdelenverkoop:

Tel. [phone]

Telex 39906 elgrp

Fax [phone]

België/Belgique

ELGROEP SERVICE

Bergensesteenweg 719

1520 Halle (Lembeek)

Thuisherstellingen:
