GEBRUIKSAANWIJZING ZBM 762 N ZANUSSI

Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instuktieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

• Dit apparaat is bedoeld voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• De installatie en de aansluiting dienen door een erkend installateur uitgevoerd te worden, volgens de hem, uit hoofde van zijn erkenning, bekende voorschriften.
• Een eventueel noodzakelijke wijziging van de elektriciteitsvoorziening ten behoeve van de installatie van dit apparaat, dient eveneens door een erkend installateur uitgevoerd te worden.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
  •Houd tijdens het in gebruik zijn van de oven kinderen uit de buurt. Ook na het uitschakelen van de stroomtoevoer blijft de ovendeur nog lange tijd heet.
• De oven is bedoeld voor het bereiden van voedsel; gebruik hem nergens anders voor.
• Indien u, om welke reden dan ook, aluminiumfolie in de oven gebruikt, leg dat dan nooit op de ovenbodem.
• Wees voorzichtig met ovenreinigers; spuit nooit op het vetfilter (indien aanwezig), de elementen en de thermostaatleiding.
  •Laat geen snoer van een ander elektrisch keukenapparaat langs de hete ovendeur hangen.
• Regelmatig schoonmaken, in feite na elk gebruik, voorkomt lelijk worden van de materiaaloppervlakken. Ook eventueel aanwezige kathalitische wanden in de oven behoeven af en toe reiniging.
• Kontroleer zodra u klaar bent met koken altijd of alle bedieningsknoppen in de UIT-stand staan.
• Gebruik altijd ovenwanten voor het uit de oven nemen van hete schalen of pannen.

• Dit apparaat is gemaakt voor aansluiting op één of meerdere fasen of groepen 220-230V + nul. Aansluiting op 380-400V, dus tussen de fasen (zonder nul) leidt onherroepelijk tot vernieling van de oven en/of het kookplateau!

• Om beschadigingen tijdens het transport en het inbouwen te voorkomen, zijn sommige delen van een beschermfolie voorzien. Deze folie moet vóór de ingebruikname verwijderd worden.

• Na de installatie moet de oven, zonder gerechten erin, cirka 45 minuten op de hoogste temperatuur verwarmd worden. Tijdens de eerste minuten zal rook met een onaangename geur ontstaan. Dit wordt veroorzaakt door het isolatiemateriaal en vettige restanten uit het produktieproces.
• Tracht in geval van een storing of een defekt dit apparaat niet zelf te repareren. Reparaties welke door niet deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden.
• Laat inspektie- en/of herstelwerkzaamheden uitvoeren door ELGROEP SERVICE en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.
• Houd bij het weggooien van de verpakking rekening met de veiligheid en het milieu.
• Als u een oud apparaat afdankt, maak het dan onbruikbaar door het aansluitsnoer af te snijden.

Informatie m.b.t. het milieu

KINDERBEVEILIGING

(N. 35791)

Hoewel al onze apparaten beantwoorden aan de Standaard Europese Veiligheidsnormen is het desondanks mogelijk een extra beveiliging voor kinderen te installeren op de ovendeur. Deze beveiliging biedt de hoogst mogelijke zekerheid aan kinderen tijdens het gebruik van de oven. Deze beveiliging moet worden aangebracht op de ovendeur. De extra beveiliging kan worden gekocht bij Distriparts. Treft u het type plaatje aan, waarop u de nodige informatie zult aantreffen, zoals type- en productnummer. De beschrijving hoe deze beveiliging moet worden aangebracht treft u aan in de verpakking van deze beveiliging.

INHOUD

Waarschuwingen en belangrijke adviezen	32	Tabel voor grilleren	39
Bediening	33	Onderhoud	39
Het instellen van einde kooktijd	35	Enkele tips mocht er iets niet werken	42
Het instellen van de elektronischeklok	36	Garantiebepalingen en service	43
Het gebruik van de oven de eerste keer	37	Technische gegevens	44
Praktische tips	37	Inbouwaanwijzingen	44
Tabel voor bakken en braden	38	Elektrische aansluiting	45

BEDIENING

ZBM 762

ZBM 762 X - ZBM 742

ZBC 741 - ZBC 981

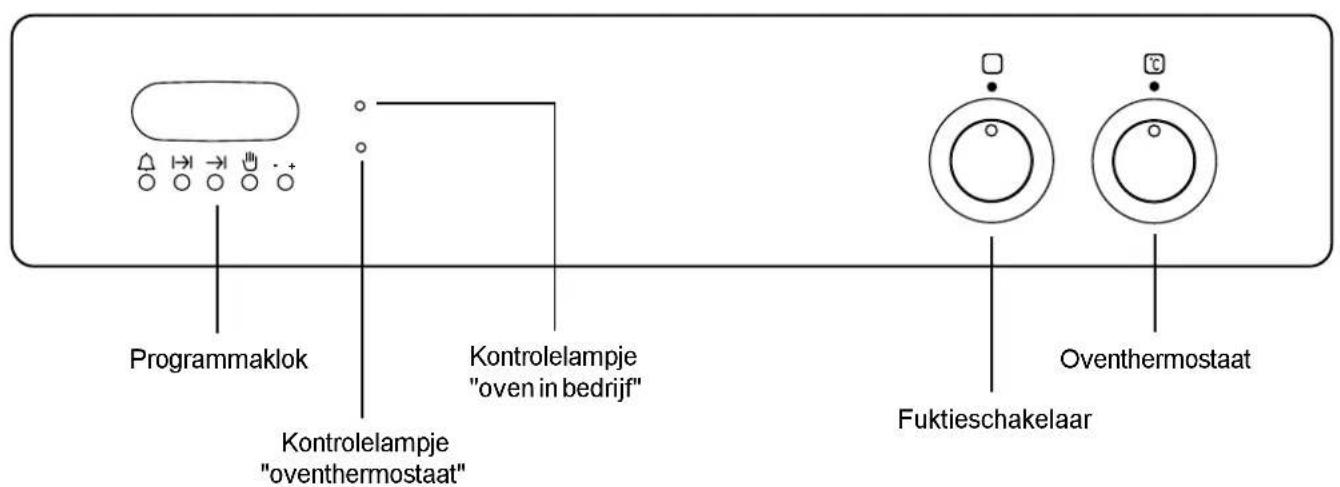

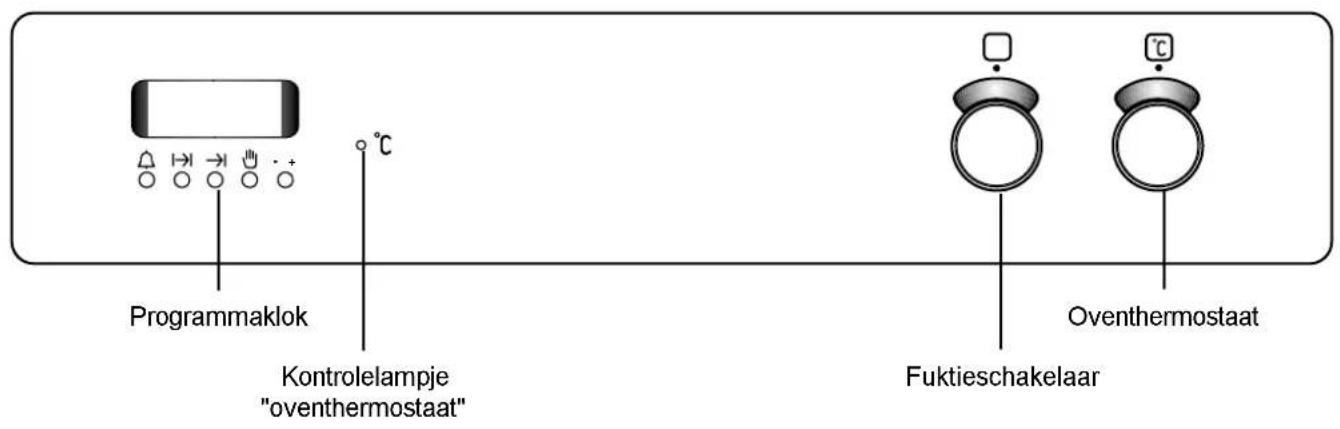

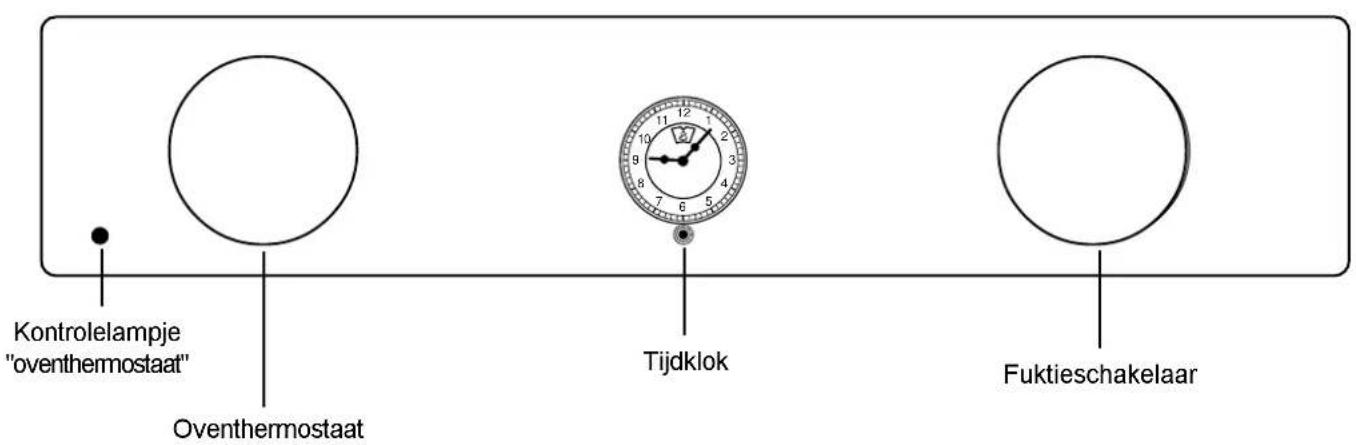

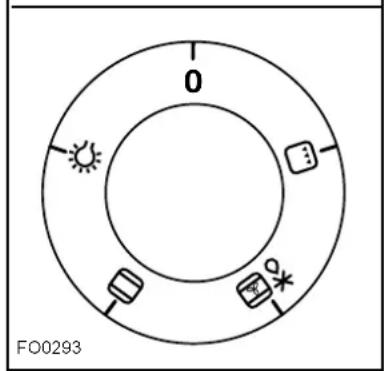

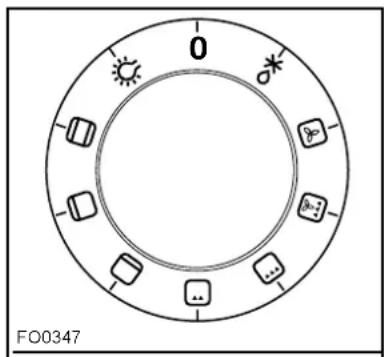

FUNKTIESCHAKELAAR (FIG. 1)

Met deze knop kiest u de volgende ovenfunkties:

OUT

Alleen de ovenverlichting AAN

Boven- en onderelement AAN

Alleen bovenelement AAN

Alleen onderelement AAN

Betelucht-systeem AAN

Alleen cirkulatieventilator AAN, ten behoeve van ontdooie

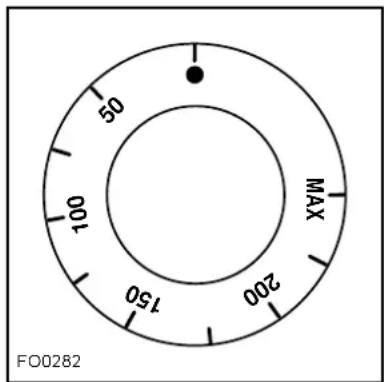

Met deze knop stelt u de gewenste oventemperatuur in tussen 50°C en 250°C (max).

Wij adviseren u er een gewoonte van te maken om de knop na gebruik van de oven op 0-stand terug te draaien.

KONTROLELAMPJE "OVEN IN BEDRIJF" (allen voor sommige modellen)

Dit lampje brandt als de oven in bedrijf is.

KONTROLELAMPJE

"OVENTHERMOSTAAT"

Dit lampje brandt als één of meerdere elementen van de oven in bedrijf is (zijn). Het lampje gaat uit zodra de ingestelde temperatuur bereikt is en gaat weer aan zodra bijgewarmd wordt om de ingestelde temperatuur te handhaven.

Door de keuzemogelijkheid uit meerdere verwarm- systemen zijn met deze oven de best mogelijke resultaten bereikbaar. Wij geven u enkele voorbeelden:

• Onder- en bovenelement: voor het op traditionele wijze bakken en braden.
• Alleen bovenelement: voor het gratineren van, bijvoorbeeld, groenten.
• Alleen onderelement: voor het warmhouden van gerechten.
• Grill-element 1750 W: voor het grilleren van snacks en kleine porties.
• Grill-element 2550 W: voor het grilleren van grote, over het gehele oppervlak van het rooster verspreide porties.
• Grill-element 2550 W + cirkulatieventilator: voor het grilleren van dikke stukken vlees of gevogelte.
• Hetelucht-systeem: voor het bakken, braden en koken van meerdere gerechten tegelijk. De hete lucht wordt gelijkmatig over de ovenruimte verdeeld. Vlees schroeit aan alle kanten tegelijk dicht.
• Alleen cirkulatieventilator: voor het ontdooien van diepvriesprodukten. Door de cirkulerende lucht

Fig. 1

Fig. 2

ontdooit het produkt sneller dan op het aanrecht. Het kost u bijna niets, want alleen de ventilatormotor en de verlichting zijn aan. Brood en dergelijke kunt u natuurlijk ook met temperatuur ontdooien. Dat gaat veel sneller en het brood is meteen lekker warm.

Attentie: Geen bak- of braadschaal op de ovenbodem plaatsen en geen aluminiumfolie op de ovenbodem leggen. Door het bedekken van de ovenbodem kan warmtestuwing ontstaan, waardoor het bak- of braadresultaat nadelig beïnvloed wordt en eventueel schade aan het email optreedt.

Alle bereidingen, dus ook het grilleren, doet u met gesloten ovendeur.

DE KOELVENTILATOR

De oven is uitgerust met een koelventilator welke de elektrische schakeldelen, de bedieningsknoppen en de deurgreep tijdens de werking koelt.

Teneinde oververhitting te vermijden blijft, na het uitschakelen van de oven, de ventilator draaien tot de temperatuur voldoende is gedaald.

DE BEVEILIGINGSTHERMOSTAAT

Voor de veiligheid van de gebruiker is de oven voorzien van een beveiligingsthermostaat. Bij een eventueel optredend defekt van de hoofd thermostaat met als gevolg oververhitting schakelt deze beveiligingsthermostaat de oven uit.

Als dir onverhoopt een keer gebeurt, probeer dan onder geen voorwaarde de oven zelf te repareren, maar waarschuw direkt Elgroep Frabrieksservice.

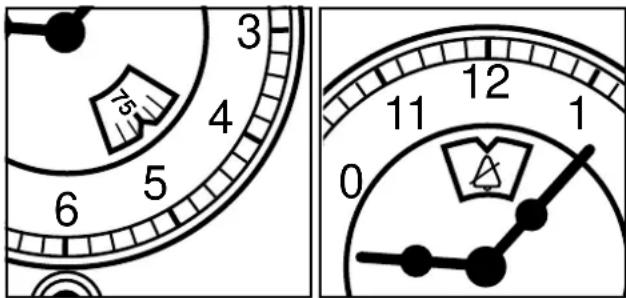

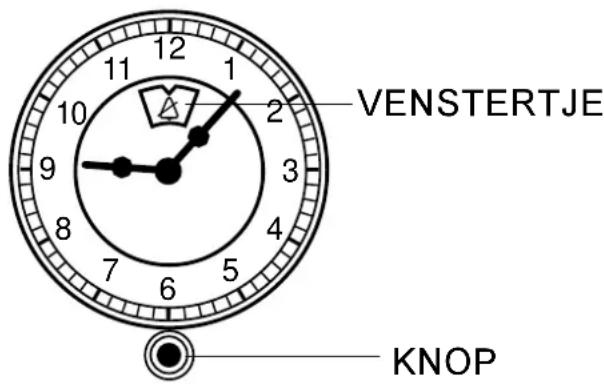

Druk de knop van de tijdklok geheel in, draai de knop tegelijkertijd tegen de klok in op de juiste tijd van de dag. Trek de knop weer uit tot de begin stand.

HANDBEDIENING

Trek de knop van de tijdklok uit, draai vervolgens de knop met de klok mee tot het symbool verschijnt in het venstertje. De oven kan nu gerbuikt worden naar eigen inzicht.

AUTOMATISCH KOKEN OP TIJD

Trek de knop van de tijdklok uit en draai de knop tegelijkertijd met de klok mee tot de de gewenste kooktijd verschijnt in het venstertje. Deze instelling maakt het mogelijk te koken met de ingestelde tijdsduur. Het voorbeld geeft een kooktijd aan van 75 minuten. Zodra de ingestelde tijdsduur voorbij is schakelt de oven automatisch uit en waarschuwt door middel van een akoestisch alarm. Het eventueel uitschakelen van dit alarm gaat als volgt: trek de knop uit, draai de knop met de klok mee tot het symbool in het venstertje verschijnt.

Het instellen van de dagelijke tijd (24 uur)

Druk tegelijkertijd op de toetsjes A en B en stel vervolgens de tijd van de dag in met draaiknop E.

Handbediening

Om de oven hadmatig te regelen moet toetsje D worden ingedrukt.

Het gebruik als kookwekker

De programmaklok kan gebruikt worden als uitschakelklok. Houdt toetsje A ingedrukt, stel met E de verlangde tijdsduur in tot max. 23 uur en 59 min. Na deze tijd ingesteld te hebben komt de dagelijkse tijd weer in beeld. Na afloop van de ingestelde tijd waarschuwt een geluidssignal gedurende ongeveer 2 minuten dat de oven uitgezet kan worden. Het geluidssignal kan worden uitgezet kan worden. Het geluidssignal kan worden uitgezet door op toetsje A te drukken.

Het instellen van de kooktijd|→|

Houdt toets B ingedrukt, stel met toetsje E de gewenste tijdsduur in.

Het AUTO signaal verschijnt rechts in beeld. Kies nu de gewenste functie en stel de temperatuur in.

Na afloop van de ingestelde tijd waarschuwt een signal gedurende ongeveer 2 minuten de oven uitgezet kan worden. Het geluidssignal kan worden uitgezet door op toetsje A te drukken.

Het automatisch gebruik |→| →|

Houdt toets B ingedrukt, stel met toetsje E de gewenste tijdsduur in. Houdt dan toetsje C in gedrukt en zet met toetje E de klok op de gewenste einde kooktijd. Stel dan de fuktie en de temperatuur in. Het temperatuurlampje en verlichting van de oven blijven uit tot de oven inschakelt. Na afloop van de ingestelde tijd waarschuwt een geluidssignal gedurende ongeveer 2 minuten, trwijl

tegelijkertijd het woord AUTO oplicht. De oven werkt nu niet meer. Zet de knoppen van de oven weer op de nulstand. Het geluidssignal kan worden uitgezet door op toetsje A te drukken.

Bij tijdelijke stroomuitval verliest de klok alle gegevens (dagelijkse tijd, ingestelde of ingeschakelde programma's). Zodra het apparaat weer wordt gevoed knipperen de cijfres in het venster. De klok moet opnieuw worden ingesteld.

HET GEBRUIK VAN DE OVEN VOOR DE EERSTE KEER

Na het plaatsen van de oven ga dan als volgt te werk:

a) zet de thermostaatknop op MAX;
b) zet de ovenfunctieknop op traditioneel koken (☐)
c) laat de oven (leeg) 45 minuten lang werken;
d) zet een raam open voor frisse lucht.

Tijdens de eerste paar minuten zal er rook met een onaangename geur onstaan, dit wordt veroorzaakt door het isolatiemateriaal en vettige restanten op het materiaal, erop gekomen tijdens de produktie.

Voordat u de oven gaat gebruiken reinig dan eerst de legrekken en afdruipschaal grondig met een afwasmiddel.

Opgelet: de kans bestaat, dat bij onzorgvuldig gebruik van de ovendeur vingers beklemd raken.

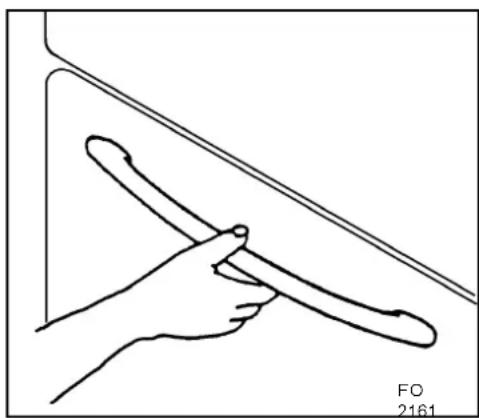

Bij het openen van de deur altijd de handgreep in het midden beetpakken (Fig. 3)

In dit boekje is een adviestabel voor het bereiden van veel voorkomende gerechten opgenomen. Bedenkt u echter dat het hier slechts om adviezen gaat, zodat u een idee hebt hoe te beginnen.

De meeste gerechten kunt u zowel met het hetelucht- systeem als met konventionele onder- en bovenwarmte bereiden. U vindt zelf uit welke manier u voor welk gerecht het meeste aanspreekt

HETELUCHT-SYSTEEM

Een voordeel van het hetelucht-systeem is dat de gerechten nauwelijks geur van elkaar overnemen.

Zodoende kunt u meerdere, sterk van elkaar verschillende gerechten tegelijk bereiden.

Een ander voordeel is de ruimtewinst. U kunt bijvoorbeeld koekjes op twee platen tegelijk bakken.

GEBAK

• Gebak vergt doorgaans een matige temperatuur (150-200°C) en voorverwarmen van de oven van zo'n 10 minuten. De adviestabel gaat er van uit dat u voorverwarmd hebt.
• Open tijdens het bakken de ovendeur niet voordat tenminste 3/4 van de baktijd verstreken is.
• Gebak dat gegarneerd wordt na cirka 2/3 van de baktijd garneren en dan afbakken. De resterende baktijd hangt af van de soort en de hoeveelheid garnituur.
• Roerdeeg moet moeilijk van de lepel gaan, omdat anders door teveel vocht de benodigde baktijd te lang wordt.

- Bij het bakken van koekjes op twee platen moet, indien u het hetelucht-systeem gebruikt, een richel ertussen vrijgelaten worden.

VLEES BRADEN

• Een stuk vlees moet liefst niet minder dan 1 kg wegen, omdat kleinere stukken snel kunnen uitdrogen.
• Rood vlees dat van buiten gaar maar van binnen rose of rood moet blijven, vergt een hoge temperatuur (cirka 200°C). Licht gekleurd vlees en vis daarentegen doorgaans een lagere temperatuur (150-175°C).
• Sauzen kunt u alleen bij een korte braadtijd direkt toevoegen. In andere gevallen eerst enige tijd braden en de saus tijdens de nog resterende braadtijd toevoegen.
• Of vlees gaar is probeert u met een lepel: laat het zich nauwelijks indrukken dan is het gaar.
• Bij braden direkt op het rooster adviseren wij u de braadschaal, als opvangschaal voor het vet, in de onderste richels te schuiven. Doe er wat water in om verbranding van het vet te voorkomen.
• Het rooster kan met de zijranden omhoog of omlaag in de richels geschoven worden.
• Laat vlees na het braden tenminste 15 minuten staan alvorens het aan te snijden. U voorkomt daarmee het verloren gaan van een deel van het vleesnat.

GRILLEREN

Vrijwel alle vleessoorten, behalve gehakt en bepaald mager wild, kunnen gegrilleerd worden. Wij adviseren u het vlees of de vis aan beide kanten met wat olijfolie in te smeren en op het rooster te leggen. Schuif de braadschaal als lekschaal in de onderste richels. Doe er wat water in om verbranding van het vet te voorkomen.

De funktieknop schakelt u in de stand voor grilleren en de thermostaatknop draait u op MAX, tenzij anders aanbevolen.

Grilleren doet u met gesloten deur.

Keer het vlees naar wens één of meerdere keren.

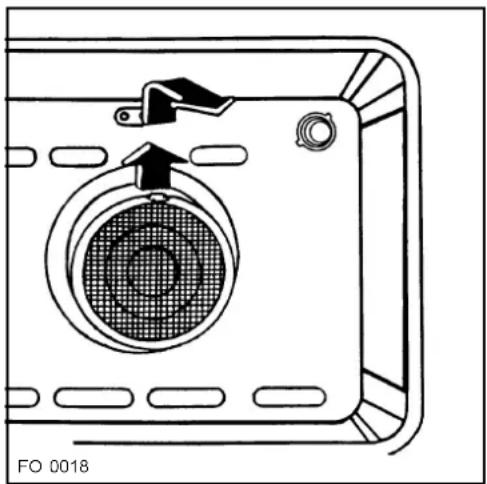

VETFILTER

Gedurende het braden of grilleren van vlees onstaat een vettige damp, welke op de ventilatorbladen neerslaat. Om dat te voorkomen plaast u vóór u gaat braden of grilleren, het vetfilter (Fig. 4).

Wij adviseren u het filter steeds na gebruik te reinigen in heetwater met een afwasmiddel. Om het filterte verwijderen drukt u het lipje naar boven.

Fig. 4

Gewicht in gram	Gerecht	Traditioneel		Hetelucht		Bak- of braadtijd in minutel	Opmerking
		Richel van onder	Temp. in °C	Richel van onder	Temp. in °C
*1500	Rosbief 2 220 2 200 40-60 op het rooster
*1200	Rundvlees 2	200	2	175	50-70	op	het rooster
*1200	Varkensvlees 2 200 2 175 100-130 op het rooster
*1200	Kalfsvlees	2	200	2	175	90-120	op het rooster
1000	Varkenspootjes	2	180	2(1+3)	160	100-120	2 stuks
2000	Lamsbout	2	175	2	160	120-140	1 stuk vlees
3000	Gans	2 190 2	170 140-180 in z'n geheel
1800	Eend	2 180 2	160 120-150 in z'n geheel
3500	Kalkoen	1	190	1	175	120-150	in z'n geheel
1200	Kip	2	200	2	180	80-100	in z'n geheel
1200	Konijn	2	190	2	175	60-80	1 stuk vlees
1500	Forel	2	200	2(1+3)	175	40-60	3 stuks
*	Canelloni/lasagne	2	200	2(1+3)	175	40-60
*	Gerezen deeg	1	190	2(1+3)	170	30-45	in bakvorm
*	Taartbodem	2	190	2(1+3)	170	25-35	in bakvorm
*	Kwarktaart	1	170	2	150	60-80	in bakvorm
*	Zandgebak	1 180 2	170 40-50 in bakvorm
*	Vruchtencake	1	175	1	160	40-50	in bakvorm
*	Cake	1	175	1	160	40-50	in bakvorm
*	Appelstrudel	1	175	2(1+3)	160	60-80	in bakvorm
* 500	Koekjes	1	180	2(1+3)	160	10-20	in bakvorm
* 500	Vlaai	1	220	2(1+3)	200	10-25	in bakvorm
*1000	Witbrood	1	200	2	180	45-65	in bakvorm
* 500	Kleine broodjes	1	210	2(1+3)	190	20-30	in bakvorm

* Bij deze gerechten cirka 10 minuten voorverwarmen

ADVIESTABEL VOOR GRILLEREN

Gerecht	Aantal	Gewich in gram van onder °C in min		Temperatuur in min	Boven-kant	Onder-kant
Biefstukken 4 800 4 max 10 8 Karbonaadjes 4 600 4 max 12 8 Worstjes	8 500 4	max 10 6
Stukken kip	6	800	3	max	30	20
Gemengde spiezen 4	700 4	max 12 10
Kippeborst	4 400 4	max 13 10
Gehalveerde tomaten	8	500	4	max	12	-
Visfilets	4	400	4	max	8	6
Oester	6	-	4	max	12	-
Toast ham/kaas	4	-	4	max	8	-
Sneetjes brood	4	-	4	max	2-3	1

Bij het gebruik van het 3000 W grill-element hoeft u zich niet te beperken tot plaatsen rond het midden van het rooster, maar kunt u van het gehele oppervlak gebruik maken.

ADVISTABEL VOOR HETELUCHT-GRILLEREN

Gerecht	Hoeveelheid in kg.	Richel van onder	Temperatuur in °C	Tijn in minuten
Varkensfricandeau	1,5 kg	2	170	150
Rosbief	1,5 kg	3	220	45
Kip	1,2 kg	2	190	75

Borden warmen

Borden in de oven warmen gaat uitstekend. Kies het hetelucht-systeem en een lage temperatuur.

ONDERHOUD

Voor het reinigen de oven uitschakelen en laten afkoelen.

Het apparaat mag niet met een hete stoom- of een stoomstraalreiniger worden schoongemaakt.

Overtuig u ervan dat de oven uitgeschakeld is vóór u hem schoonmaakt. Trek daartoe de steker uit het stopkontakt of zet de installatieschakelaar op UIT.

Wacht tot de oven geheel is afgekoeld.

De accessoires en de binnenkant kunt u schoonmaken met heet water en een afwasmiddel.

Gebruik eventueel een ovenreiniger (spuitbus), maar dan alleen voor de zijwanden en de bodem.

Gebruik geen schuurmiddelen, agressieve of giftige stoffen voor het schoonmaken.

De emailering van de ovenruimte is uiterst duurzaam. Zuren, zoals die in citroenen, pruimen, rabarber en dergelijke voorkomen, kunnen echter bij morsen matte vlekken veroorzaken. Snel schoonmaken!

Zijn dit soort vlekken toch ontstaan, dan zijn ze niet meer te verwijderen. Dat stoort echter niet de goede werking en de duurzaamheid van de oven.

De voorkant van de oven kunt u naar behoefte reinigen met warm water en een neutraal huishoudschoonmaakmiddel. Om dat te vergemakkelijken kunt u de knoppen tijdelijk verwijderen door ze naar u toe van de assen af te trekken.

Moderne huishoudschoonmaakmiddelen drogen doorgaans streeploos op.

VERWIJDEREN VAN DE OVENDEUR

Als tijdens het schoonmaken van de ovenbinnenkant de deur in de weg zit, of bij het schoonmaken tussen de glasdeuren, kan de deur tijdelik verwijderd worden of uiteen worden genomen.

Ga als volgt te werk:

1) Open de deur geheel;

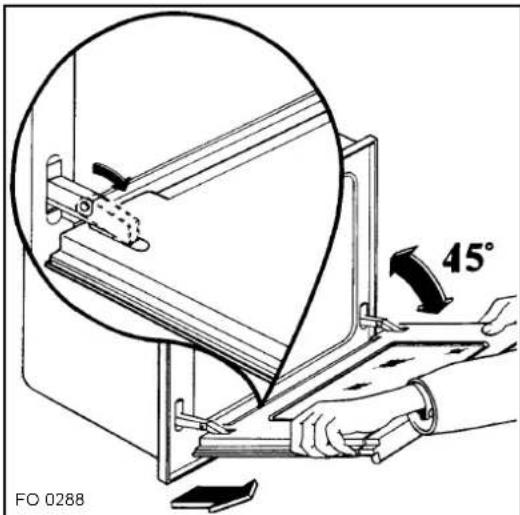

2) Klap de beugeltjes op de scharnieren om (fig. 5);
3) Slui de deur tot hij stuit (staat dan schuin open);
4) Til de deur met beide handen iets op en trek hem naar u toe uit het ovenfront (fig. 5).

Maakde binnekant van het glas alleen schoon met warm water en een zachte doek.

Om de deur weer in elkaar te zetten en in de oven te plaasten volgt u de omgekeerde procedure.

Fig. 5

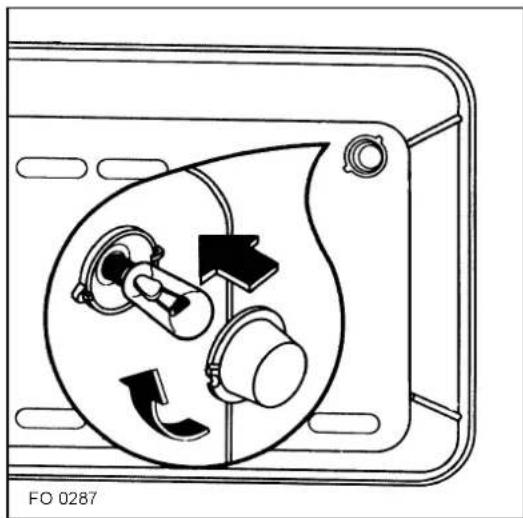

HET VERVANGEN VAN HET OVENLAMPJE

Overtuig u ervan dat de oven uitgeschakeld vóór u het lampje vervangt. Trek daartoe de steker uit het stopcontact of zet de installatie schakelaar op Uit. Wacht tot de oven is afgekoeld.

Indien het lampje van de binnenverlichting vervangen moet worden, dan kunt u het verwijderen door het kapje los te draaien (Fig.6)

Vervang het lampje tegen hetzefelde model, 230V/25W met E14-fitting, bestand tegen een temperatuur van 300°C.

Fig.6

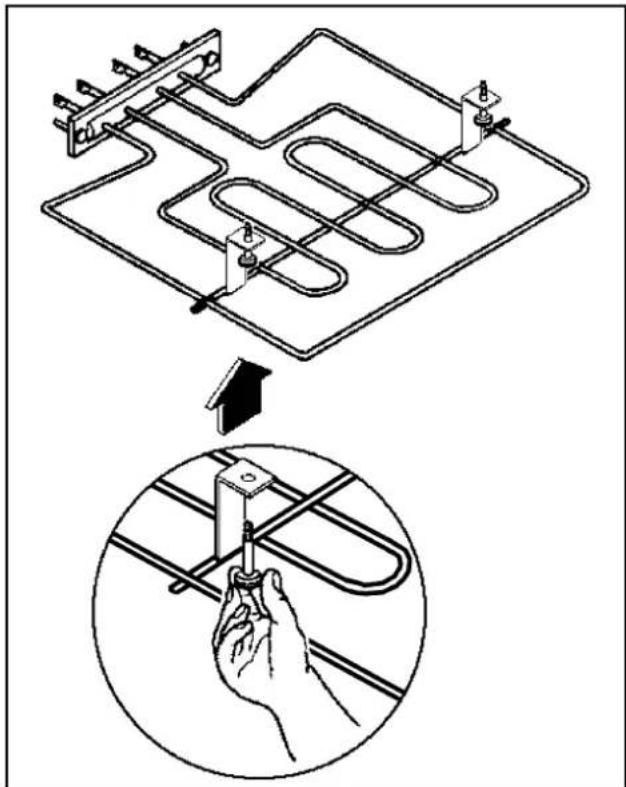

RICHELS EN (EVENTUEEL AANWEZIGE) KATHALITISCHE WANDEN (ZBC 741)

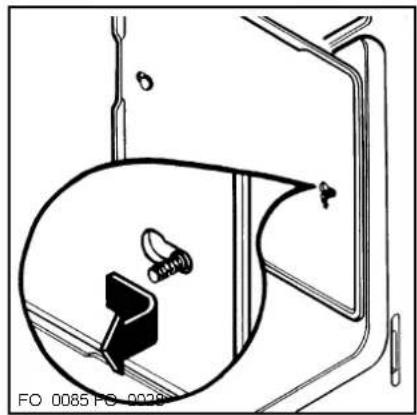

Ten behoeve van het schoonmaken kunt u de richellijsten en de eventueel aanwezige zelfreinigende kathalitische wanden verwijderen.

Kathalitische wanden reinigt u met een natte spons. Als u ze beschadigt, gaat de zelfreinigende werking verloren.

voorzien is, moeten deze wanden af en toe geheel uit de oven verwijderd worden om ze schoon te kunnen maken. Daartoe gaat u als volgt te werk:

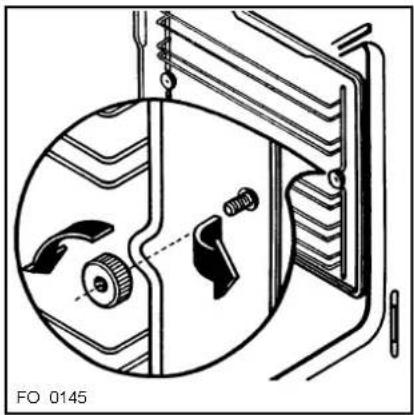

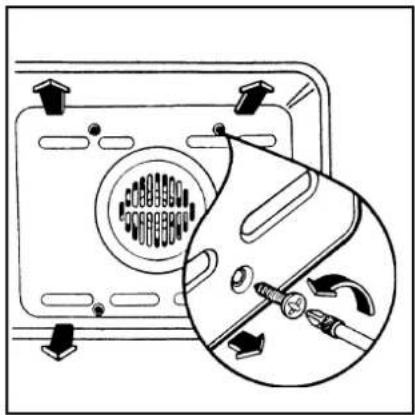

Laat de oven afkoelen en schroef de richellijsten van de wanden.

Trek de wand naar u toe en van de ovenwand af.

Zou het nodig zijn om ook de zelfreinigende achterwand te demonteren, neem dan eerst de steker uit het stopkontakt en schroef dan de wand van de achterwand.

— Reinig de wanden met een vochtige spons.
— Plaats de wanden en de richellijsten in omgekeerde volgorde terug in de ovenruimte.

AANBEVELINGEN VOOR DE REINIGING

Om de reiniging binnen in de oven te vergemakkelijken kan men het bovenste verwarmingselement (bovenelement en grill) omlaag draaien (allen sommige modellen).

Laat de oven eerst afkoelen en controleer of hij is uitgeschakeld.

• Draai de schroeven die het element vasthouden los (zie afb.7). De eerste keer kunt u het beste een schroevendraaier gebruiken.
• Trek nu het verwarmingselement voorzichtig omlaag.
• Vanaf dit ogenblik kan men de oppervlakte van de oven reinigen (zie de algemene aanbevelingen voor de reiniging).
• Het verwarmingselement weer op zijn plaats zetten en de schroeven weer stevig vastdraaien.

Controleer of het element stevig vastzit om te voorkomen dat de grill tijdens het gebruik naar beneden komt.

HET PROBLEEM	WAT TE DOEN
■De oven doet niets	◆De oven is niet goed ingesteld, dus controleer of de oven op handbediening staatof◆Controleer de "stoppen" in de meterkast.
■Het thermostaatlampje brandt niet	◆Zet de thermostaatknop op enn temperatuurof◆Zet de ovenfunctieknop op een functie
■De binnenverlichting gaat niet aan	◆Zet de ovenfunctieknop op een functieof◆Het oven lampje is stuk. Vervang deze en volg de reeds eerder gegeven instrukties. Koop de lamp bij Distriparts.
■De kooktijd duurt te lang of te kort	◆Raadpleeg het receptenboek en stel de juste kooktijd in.
■Condensatie in de oven	◆Laat voedsel niet langer dan 15 minuten na de kooktijd in de oven staan.

Voordat Elgroep Fabrieksservice gewaarschuwd wordt is het verstandig eerst bovenstaande tips te volgen.

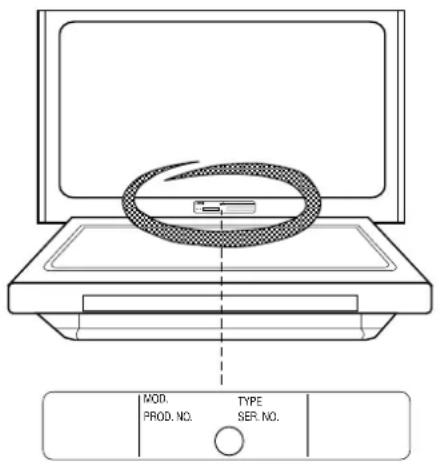

Als de storing na deze verifikatie blijft, wendt U zich dan tot de dichts bijzijnde geautoriseerde Service Dienst, het soort storing mededelende, het model van het apparaat (Mod.) en het nummer van het produkt (Ser. no.) die gedrukt zijn op het bordje dat het apparaat identificeert.

Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota, of kwitantie te worden getoond of meegezonden.

Algemene garantiebepalingen

1 De fabrikant verleent een jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van een materiaal- en/of konstruktiefouten, heeft de koper het recht op kosteloos herstel.

1a Voor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantieperiode van twee jaar. Accessoires zijn aan direkte slijtage onderhevig; deze verbruiksartikelen zijn derhalve van garantie uitgesloten.

2 De fabrikant verleent een jaar garantie op door haar servicedienst uitgevoerde herstelwerkzaamheden en het daarbij nieuw aangebrachte materiaal, gerekend vanaf de hersteldatum. Indien zich binnen deze periode een storing voordoet, welke het direkte gevolg is van de uitgevoerde herstelwerkzaamheden of het daarbij nieuw aangebrachte materiaal, heeft de koper het recht op kosteloos herstel. Door de uitvoering van herstelwerkzaamheden wordt de algemene garantieperiode, welke het gehele apparaat omvat, niet verlengd.

3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilijk transporteerbare apparaten, per definitie: wasautomaten, trommeldroogautomaten, afwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.

3a De regeling als genoemd onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dienen ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.

4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar servicewerkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risiko van de fabrikant.

5 Alle niet onder punt 3 en punt 3a genoemde apparaten, alsmede apparaten welke wel de betreffende funktionele kenmerken bezitten maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franko aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.

6 Indien een onder de algemene garantieperiode vallend defekt aan een apparaat niet meer hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.

Garantie-uitbreidingen

7 Voor koel-/vries-motorkompressoren (exklusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van 20 procent per jaar, van vijf jaar na koopdatum van het op de bijbehorende koopnota vermelde apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode. Na de algemene garantieperiode worden bezoek-, arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.

Garantie-uitsluitingen

8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:

• geen aankoopnota of, kwitantie, waaruit tenminste de aankoopdatum en de identifikatie van het apparaat blijkt, getoond kan worden of meegezonden werd;
• het apparaat voor andere, of óók voor andere dan huishoudelijke doeleinden waarvoor het apparaat bestemd is gebruikt wordt;
• het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwijzing geinstalleerd, bediend, gebruikt of behandeld wordt;
• het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.

8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de eigenaar in rekening gebracht.

8b Schade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.

8c Beschadigingen, zoals krassen en deuken of zoals breuk van uit- of afneembare delen, welke niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

Belangrijk advies

De konstruktie van dit apparaat is zodanig dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van een blijvende veiligheid en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door personen die daarvoor de vereiste vakbekwaamheid bezitten.

Wij adviseren u herstel- en/of kontrolewerkzaamheden door uw vakhandelaar of door ELGROEP SERVICE te laten uitvoeren en uitsluitend originele DISTRIPARTS onderdelen te laten plaatsen.

Nederland

ELGROEP SERVICE

Vennootsweg 1

Postbus 120

2400 AC Alphen aan den Rijn

Storingsmeldingen:

Tel. [phone]

Onderdelenverkoop:

Tel. [phone]

Telex 39906 elgrp

Fax [phone]

België/Belgique

ELGROEP SERVICE

Bergensesteenweg 719

1520 Halle (Lembeek)

Thuisherstellingen:

	Hoogte 59,4 cm
Buitenafmetingen	Breedte 56,0 cm
	Diepte 55,0 cm
Ovenruimte	Hoogte 32,5 cm
	Breedte 42,0 cm
	Diepte 39,0 cm
	Inhoud 55 dm	^3

Dit Toestel voldoet aan de EEG-richtlijn:

• 73/23 - 90/683 (lage spanning);
• 89/336 (elektromagnetische vereinigbaarheid);
• 93/68 (algemene richtlijn);

en de daarop volgende wijzigingen.

Temperatuur-regelbereik 50 tot 250°C
Vermogens:
Onderelement 1000 W
Bovenelement 800 W
Onder- en boven-element (1000 + 800 W) 1800 W
Grill-element 1750 W
Turbogrill-element 2550 W
Hetelucht-element 2000 W
Ovenverlichting 25 W
Koelventilator	20 W
Cirkulatieventilator	25 W
Aansluitwaarde oven	2600 W
Aansluitwaarde oven Mod. ZBM 742	2080 W
Lichtnetspanning (50 Hz)	230 V

FABRIKANT:

ELECTROLUX ZANUSSI S.p.A.

Viale Bologna, 298

47100 FORLÏ (Italie)

INBOUWAANWIJZINGEN

De installatie en de elektrische aansluiting van het apparaat moeten door een erkend vakman gebeuren.

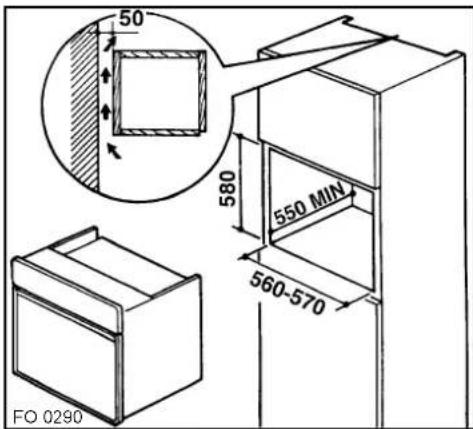

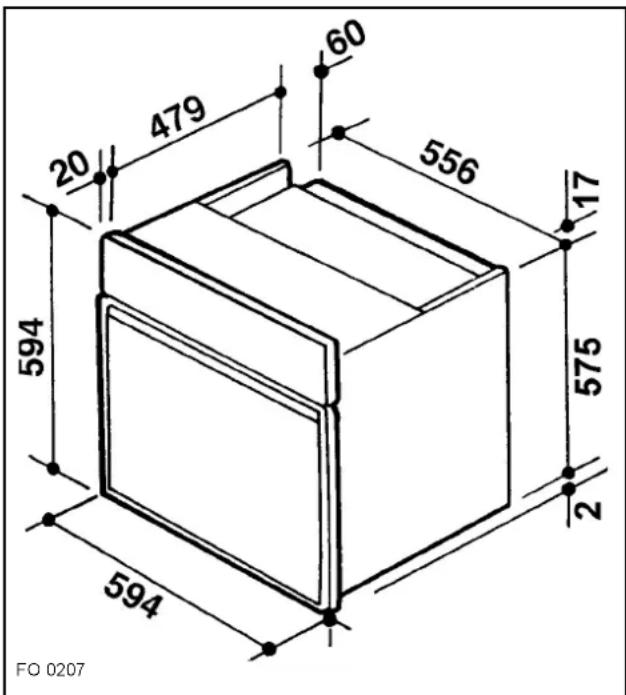

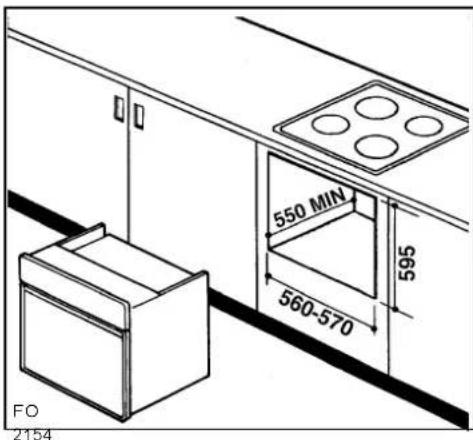

De afmetingen van de oven, de ovenkast en de nis vindt u in de figuren 8, 9 en 10.

Het inbouwen

Het is belangrijk dat de afmetingen en de materialen van de kast, waaring de oven geplaatst wordt juist zijn en bestand zijn tegen temperatuur stijgingen van ten minste 60°C.

Een juiste installatie moet garanderen dat het niet mogelijk is in aanraking te komen met delen van de oven die onder elektrische spanning staan. Zorg ervoor bij het installeren gebruik te maken van goed geïsoleerde aansluitsnoeren en voorkom kortsluiting.

Wij adviseren de oven niet te dicht op een koelkast of vriezen te plaatsen, dit kan de werking van genoemde apparaten beïnvloeden.

Indien boven de oven een elektrisch kookplateau geplaatst wordt, dan moet daarvoor een apart stopkontakt gemonteerd worden. Voor beide units geldt bovendien dat ze voor eventuele service gemakkelijker uit te bouwen zijn als ze elk een eigen stopkontakt hebben.

Fig. 8

HET INSTALLEREN

Schuif de oven in de ovenkast.

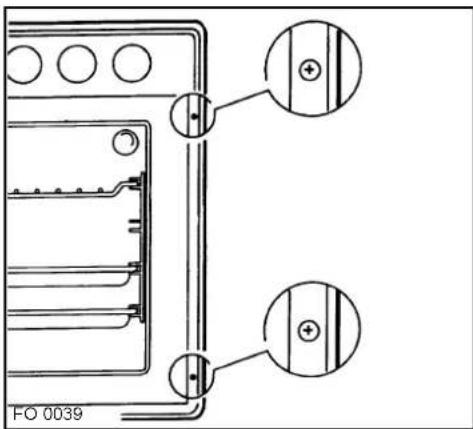

Open de deur van de oven en zet de oven vast met 4 houtschroeven, die passen in de uitsparingen van het frame (Fig.11).

Indien er boven de oven een elektrische kookplat wordt geplaat, dan kan deze niet op de oven worden aangesloten. Elk apparaat heeft zijn eigen aansluiting. Dat maakt het uitnemen van de oven indien nodig gemakkelijker en is bovendien veiliger.

Voordat men hiertoe overgaat controleren dat:

• de verbinding moet worden uitgevoerd met in acht neming van de huidige normen;
• de zekeringen en de elektrische installatie van het huis de lading van het apparaat kunnen dragen (zie het typeplaatje van de functionering);
• het stopcontact is voorzien van een deugdelijke aardleiding, volgens de huidige normen en wetten;
• men gemakkelijk bij stopcontact of de meerpolige schakelaar kan komen die man heeft gebruikt voor de verbinding.

- de meerpolige schakelaar moet tussen de schakelcontacten een minimale ruimte hebben van 3 mm. De aardleiding mag nooit worden onderbroken (geel/groene draad);

- de kabel moet zo geïnstaleerd worden dat de kabel niet heter kan worden dan 50°C boven de kamertemperatuur;

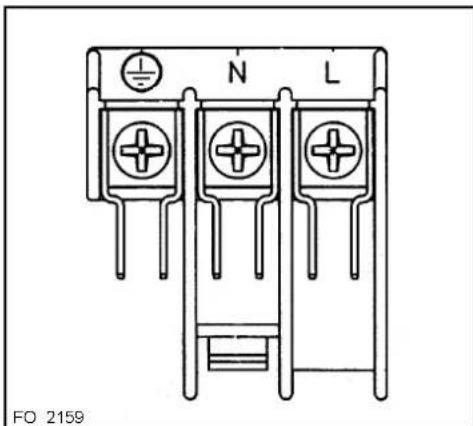

-om de oven aan te sluiten moet de plaat op de achterzijde verwijderd worden om bij het klemmenbord te komen (Fig. 14)

De oven wordt met aansluitkabel. Indien u de voedingskabel vervangt, gebruik dan draad van het type H07 RN-F, H05 RN-F, H05 RR-F, H05 VV-F, H05 V2V2-F (T90), H05 BB-F, met een sectie aangepast aan de lading.

AANSLUITING van de stroomtoevoer

Het apparaat wordt afgeleverd voor aansluiting 50 Hz "230V".

Waarschuwing

Het aansluiten mag alléén door een erkend vakman geschieden.

De fabrikant wijst elke aansprakelijkheid ten aanzien van schade of letsel of, indien bovenstaande veiligheidsmaatregelen niet werden getroffen.

Fig. 9

Fig. 10

Fig. 11
