Producttype	Inbouwoven
Merk	Zanussi
Model	ZBS 772 X

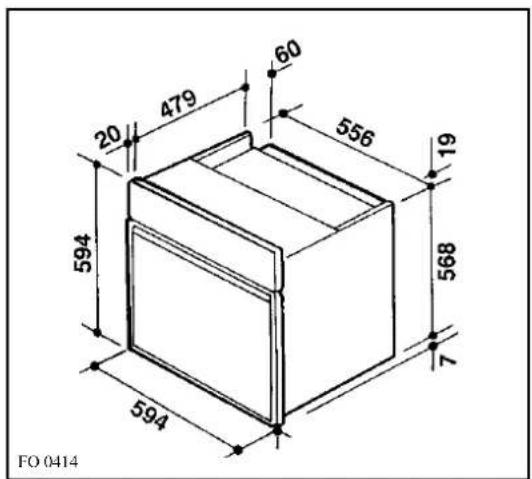

Afmetingen (BxHxD)	596 x 594 x 575 mm

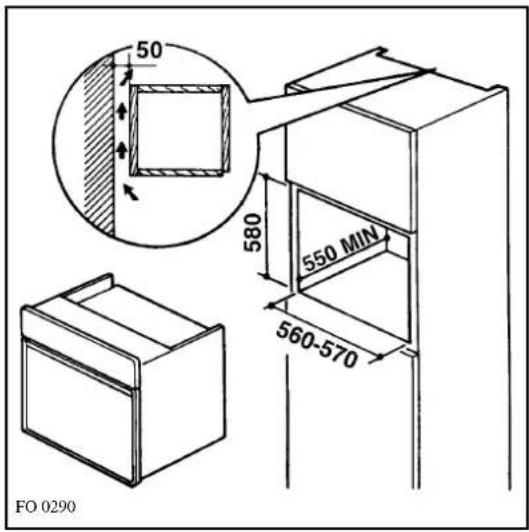

Nisafmetingen (BxHxD)	560 x 590 x 550 mm
Gewicht	35 kg
Energieverbruik (conventioneel)	0,99 kWh
Energieverbruik (hetelucht)	0,79 kWh
Netspanning	230 V ~ 50 Hz
Vermogen	3,5 kW
Type energie	Elektrisch
Aantal ovenfuncties	8
Ovenfuncties	Hetelucht, boven- en onderwarmte, grill, heteluchtgrill, ontdooien, onderwarmte, bovenwarmte, turbo
Reiniging	Pyrolytische zelfreiniging
Uitvoering deur	CoolDoor met vier glaslagen
Beveiliging	Kinderslot, automatische uitschakeling, koelventilator
Display	LED-touchdisplay met draaiknop
Binnenverlichting	Halogeenlamp 25 W
Inhoud oven	78 liter
Aantal roosters	2 roosters, 1 bakplaat
Energielabel	A+
Bereik temperatuur	30 - 275 °C
Montage	Inbouw

Veelgestelde vragen - ZBS 772 X ZANUSSI

Hoe stel ik de klok in op de Zanussi ZBS 772 X?

Druk op de kloktoets tot het symbool knippert, stel met de draaiknop de tijd in en bevestig.

Wat moet ik doen als de oven niet heet wordt?

Controleer of de oven is aangesloten op de stroomvoorziening en of de zekering niet is gesprongen. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe gebruik ik de heteluchtfunctie?

Selecteer de heteluchtfunctie met de functiekeuzeknop en stel de gewenste temperatuur in. De ventilator zorgt voor een gelijkmatige warmteverdeling.

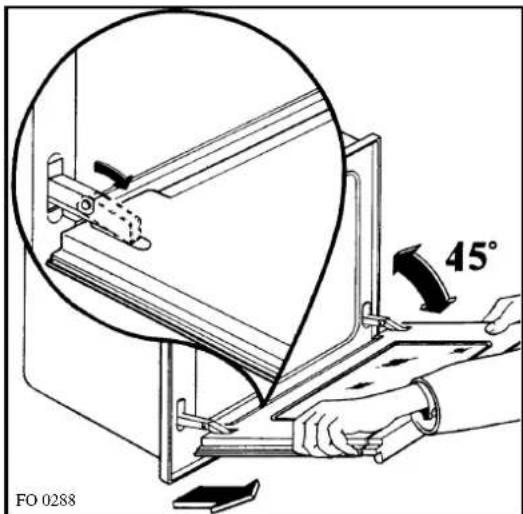

Kan ik de ovendeur verwijderen voor reiniging?

Ja, de deur kan worden verwijderd voor een grondige reiniging. Open de deur volledig, schuif de vergrendelingen naar de open stand en til de deur eruit.

Hoe activeer ik het kinderslot?

Houd de kinderslottoets ingedrukt tot het slot-symbool op het display verschijnt. Het bedieningspaneel is dan vergrendeld.

Wat is de beste manier om de oven schoon te maken?

Gebruik de pyrolytische zelfreinigingsfunctie voor hardnekkig vuil. Voor dagelijkse reiniging veegt u de binnenkant af met een vochtige doek.

Waarom blijft de koelventilator draaien nadat de oven is uitgeschakeld?

Dit is normaal: de ventilator koelt de elektronica af en schakelt na enige tijd automatisch uit.

Welke accessoires worden meegeleverd met de ZBS 772 X?

De oven wordt geleverd met twee roosters, een bakplaat en een grillrek.

Hoe ontdooi ik bevroren voedsel in de oven?

Selecteer de ontdooifunctie en plaats het voedsel op het rooster. De ventilator circuleert lucht op kamertemperatuur.

Wat moet ik doen als het display een foutcode toont?

Noteer de foutcode en raadpleeg de handleiding. Bij aanhoudende problemen neemt u contact op met de klantenservice.

GEBRUIKSAANWIJZING ZBS 772 X ZANUSSI

Gefeliciteerd met de aanschaf van uw nieuwe Inbouw Oven

Wij zijn verheugd dat u een Zanussi-product heeft en wij zijn er van overtuigd dat u veel gemak en plezier van uw nieuwe oven zult hebben. Zoals met alle apparaten duurt het enige tijd voordat u alle functies en bijzonderheden zult kennen, maar daarna zult u de oven niet meer kunnen missen.

Voordat u de oven gebruikt

Lees de gebruiksaanwijzing nauwkeurig door.

Het noteren van gegevens.

Voor service en voor reserve onderdelen kunt u zich wenden tot uw leverancier of tot ELGROEP FABRIEKS-SERVICE. (zie achterin)

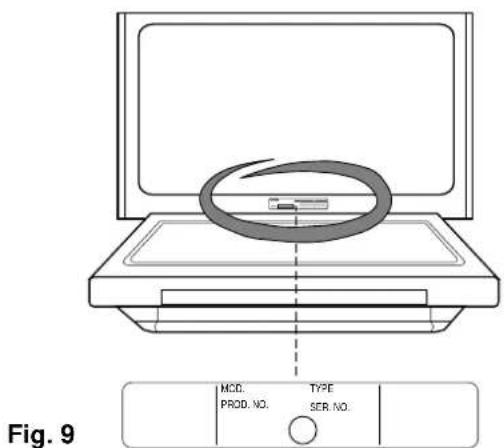

Hierbij dient u het productnummer en het modelnummer van de oven te weten. Deze informatie vindt u op het typeplaatje middenachter de ovendeur. Noteer deze gegevens hier zodat u ze bij de hand hebt, mocht u ze nodig hebben.

LET OP! Bewaar uw kwitantie of uw aankoopnota.

MODEL:

PRODUCTNUMMER:

AANKOOPDATUM:

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

• Zorg ervoor dat alle verpakkingsmaterialen, ook in het apparaat verwijderd worden. Zorg ervoor dat de verpakkingsmaterialen op een natuurvriendelijke manier opgeruimd worden.
• Het apparaat is zwaar en moet voorzichtig behandeld worden bij het verplaatsen. Verplaats het apparaat nooit aan de handgreep.
• Dit apparaat is bedoeld voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Deze oven is ontwikkeld voor het bereiden van etenswaren en mag niet gebruikt worden voor andere doeleinden.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of eigenschappen daarvan te veranderen.
• Uit het oogpunt van hygiëne en veiligheid moet de oven goed schoon gehouden worden. Voedselresten en vetten kunnen in de oven ontvlammen.
• Houd tijdens in het gebruik zijn van de oven kinderen uit de buurt. Ook na het uitschakelen van de stroomtoevoer blijft de ovendeur nog lange tijd heet.
• Tracht in geen geval een storing of een defect zelf te repareren. Reparaties welke niet door deskundige personen worden uitgevoerd, kunnen tot schade of letsel leiden.
• Zorg ervoor, dat bij het niet gebruiken van de oven de knoppen op de nulstand staan.
• Zorg ervoor, dat snoeren van andere apparaten niet in de buurt komen van de hete delen van de oven, of bekneld raken tussen de ovendeur en de oven.
• Gebruik de oven niet als opbergplaats. Plaats nooit iets in de oven dat zou kunnen smelten.

• Een eventueel noodzakelijke wijziging van de elektriciteitsvoorziening ten behoeve van de installatie van dit apparaat, dient eveneens door een erkend installateur te worden uitgevoerd.

• Laat het fornuis altijd afkoelen voordat u het schoonmaakt, zorg er bovendien voor dat de oven afgekoppeld is door de steker uit het stopcontact te halen, zeker bij onderhoud van de oven. Zorg ervoor dat alle knoppen in de nulstand staan.

• Als bij het in de oven zetten van etenswaren, olie of vet wordt gemorst, verwijder dat dan voor het aanzetten van de oven. Dat voorkomt smaakbederf.
• Zorg ervoor, dat aluminium folie of andere hitte bestendige materialen niet in contact komen met de verwarmingselementen.
• Laat de ovendeur nooit met een klap naar beneden vallen, houd de deur tegen tot hij open is. Ga niet direct voor de oven staan, er kan hitte ontsnappen.
• Laat inspectie- en/of herstelwerkzaamheden uitvoeren door ELGROEP FABRIEKSSERVICE en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.
• De fabrikant wijst elke aansprakelijkheid ten aanzien van schade of letsel af, indien bovenstaande veiligheidsmaatregelen niet werden getroffen of in acht genomen.

Dit apparaat voldoet aan de EEG-richtlijnen:

• 73/23 - 90/683 (lage spanning);
• 89/336 (elektromagnetische verenigbaarheid);
• 93/68 (algemene richtlijn) en bijbehorende wijzigingen.

FABRIKANT:

ELECTROLUX ZANUSSI S.p.A.

Viale Bologna 298 - 47100 FORLI' (Italie)

Inhoudsopgave

1. Het Bedieningspaneel...... blz. 35
2. Het gebruik van de oven voor de eerste keer .... blz. 37
3. Programmeren ...... blz. 39
4. Het gebruik van de oven.... blz. 40 Raadgevingen.... blz. 40
5. Advies-tabellen ...... blz. 41

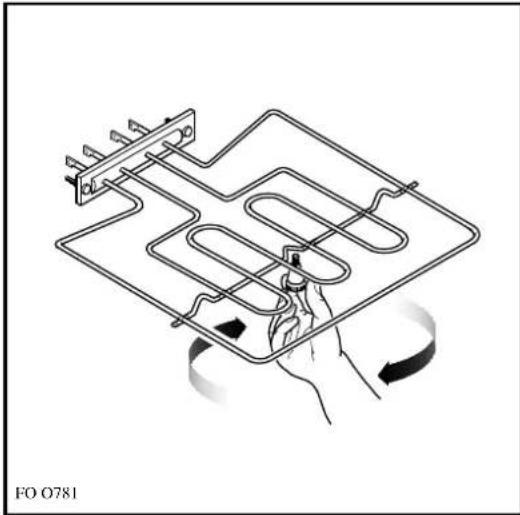

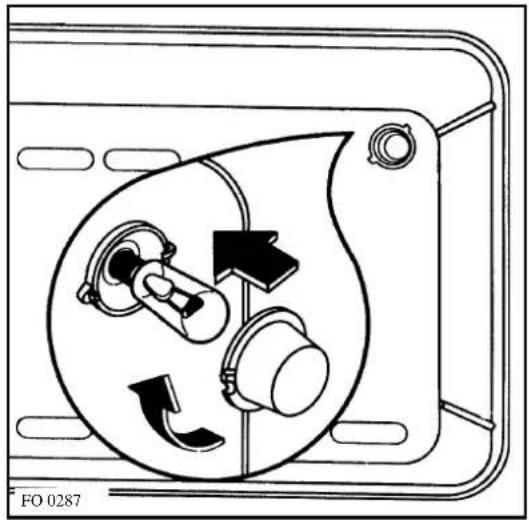

6. Het schoonmaken en onderhoud blz. 43

7. Enkele tips mocht er iets niet werken ...... blz. 45

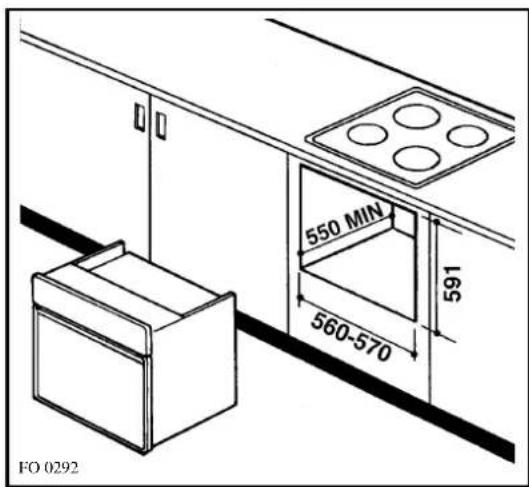

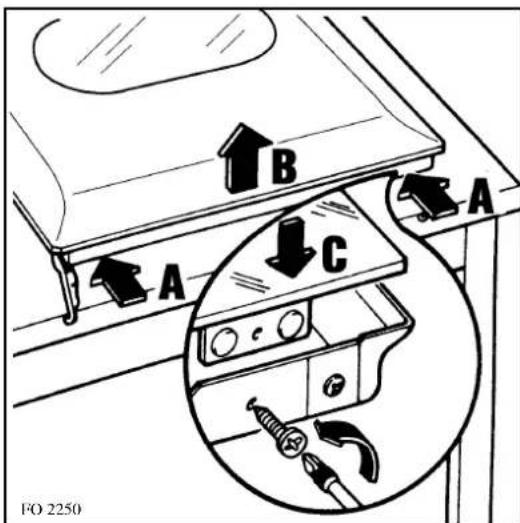

8. Waarschuwingen voor de Installateur .... blz. 46 Het Inbouwen.... blz. 46 Het installeren.... blz. 47 Elektrische Verbinding .... blz. 47
   Garantiebepalingen en service ... blz. 48

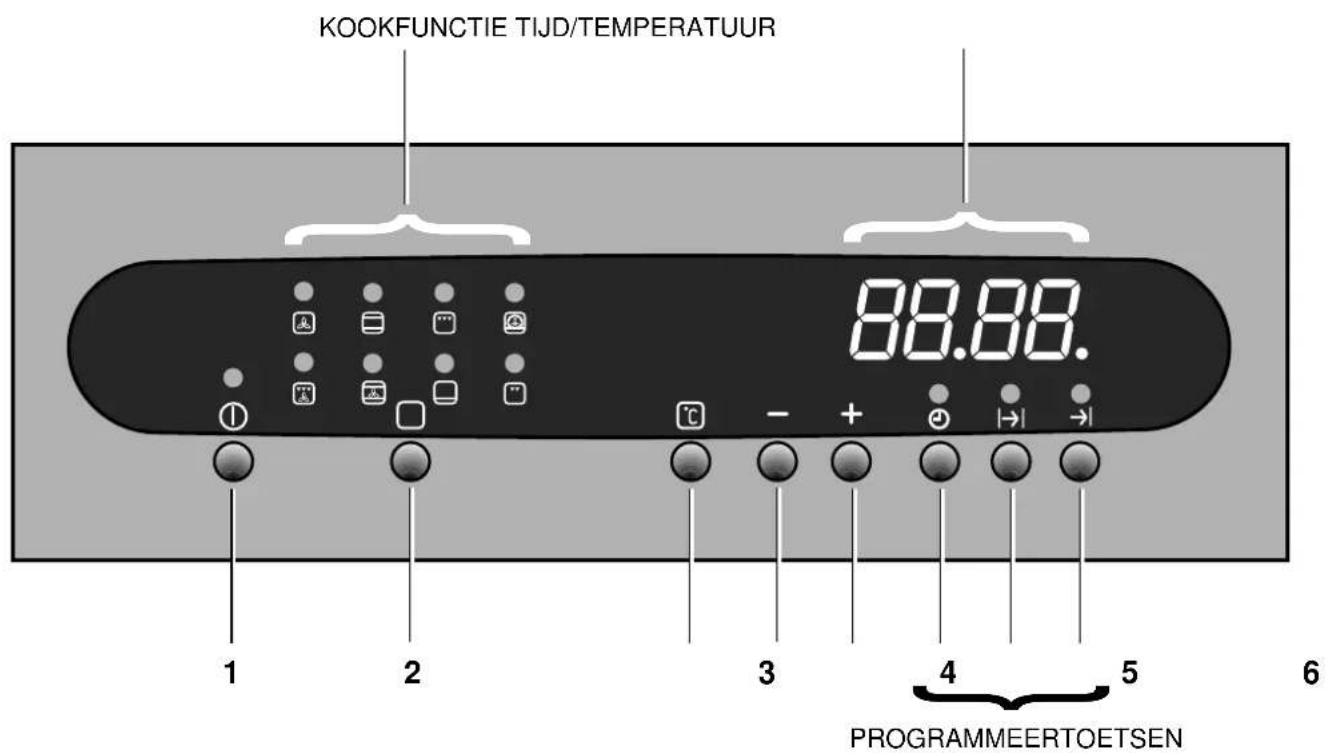

1. Het Bedieningspaneel

1. AAN/UIT
2. OVENFUNCTIEKIEZER
3. TEMPERATUUR/DAGTIJD
4. VERMINDEREN (TIJD OF TEMPERATUUR)
5. VERMEERDEREN (TIJD OF TEMPERATUUR)
6. TIJDSINSTELLING ACTIVEREN
7. KOOKTIJD
8. EINDE KOOKTIJD

ATTENTIE

In geval van stroomuitval blijven alle ingevoerde gegevens (dagtijd, programma) ongeveer 10 minuten in het geheugen opgeslagen. Als de stroomuitval langer duurt, worden alle gegevens gewist. Na opheffen van de stroomuitval knipperen de cijfers op het display en de klok/timer moet opnieuw worden ingesteld.

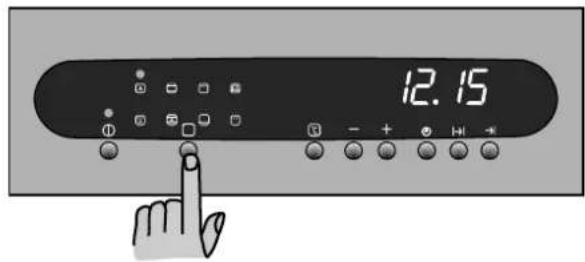

KOOKFUNCTIE KIEZEN

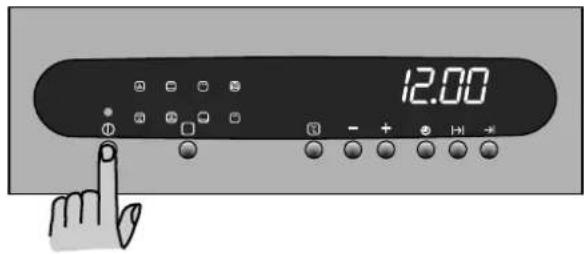

— Schakel met toets 1 de oven in.
— Druk toets 2 in om de gewenste ovenfunctie te kiezen. Elke keer dat u toets 2 indrukt, gaat een lampje onder de betreffende functie branden. Hieronder vindt u een overzicht van de symbolen en hun functie.

Heteluchtverwarming - Voor roosteren of roosteren en bakken, op elke hoogte mogelijk, zonder smaakoverdracht.

Traditionele verwarming - De warmte komt van het bovenste en het onderste element, voor gelijkmatige warmte in de oven.

Traditioneel grillen - Het volledige grillelement is aan. Aan te bevelen voor grote vleesgerechten.

Pizzafunctie - Het onderste element geeft directe warmte aan de bodem van pizza's of quiches, terwijl de hetelucht de bovenkant gaar maakt.

Grill + hetelucht - Een alternatieve methode, te vergelijken met conventioneel grillen. Het grillelement en de hetelucht werken tegelijk. Kies een temperatuur van max. 200°C.

Gebakfunctie - Het bovenste en onderste element verwarmen de oven en de hetelucht circuleert rond de levensmiddelen. Ideaal voor bakken van gebak of brood.

Onderste verwarmingselement - De warmte komt alleen van onderen, om levensmiddelen nog even gaar te maken.

Binnenste grillelement - om kleine hoeveelheden te grillen.

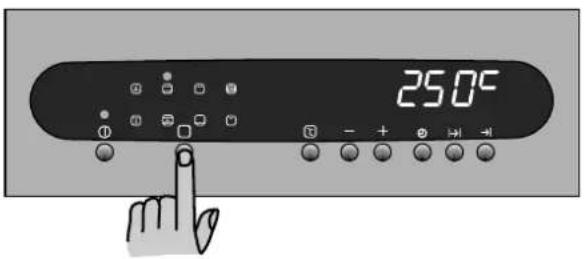

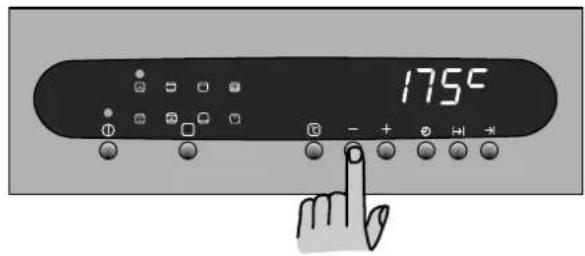

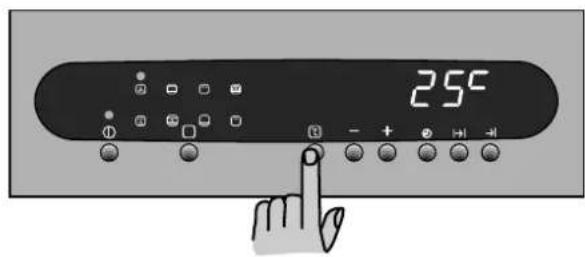

TEMPERATUUR KIEZEN

Als u een kookfunctie kieset, verschijnt op het display een temperatuur. U kunt deze temperatuur altijd wijzigen.

— Druk toets 4 of 5 in om de temperatuur te wijzigen. Als u de actuele temperatuur wilt weten, drukt u toets 3 in.

Als u toets 3 twee maal indrukt, wordt de dagtijd aangegeven.

OVEN UITSCHAKELEN

U kunt de oven te allen tijde uitschakelen.

— Druk toets 1 in. Alle lampjes gaan uit. De dagtijd wordt aangegeven.

2. Het gebruik van de oven voor de eerste keer

Nadat de oven aangesloten is:

— De cijfers in het display knipperen en geven "12.00" aan. Als u niet binnen 10 seconden een toets indrukt, knipperen de cijfers niet meer en de klok begint vanaf 12.00 te lopen.

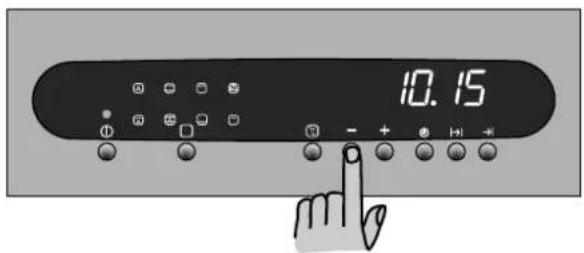

Juiste dagtijd instellen:

— Terwijl de cijfers nog knipperen, drukt u toets 4 of 5 in. Als de juiste tijd wordt aangegeven, bevestigt u de instelling door toets 3 in te drukken. De klok begint te lopen.
— Als de cijfers niet meer knipperen, drukt u toets 6 en 7 tegelijk in en u houdt de toetsen ingedrukt, tot de cijfers beginnen te knipperen. Daarna gaat u te werk zoals hierboven omschreven.

Daarna kiest u traditioneel koken (☐)

— Druk toets 1 in om de oven in te schakelen.
— Druk toets 2 twee maal in. Het lampje boven symbool ☐ gaat branden.

— Laat de lege oven ongeveer 45 minuten ingeschakeld.

— Zet een raam in de keuken open om te ventileren.

Er kan een onaangename geur optreden. Datis absoluut normaal en heeft te maken met de fabricage.

Hierna laat u de oven afkoelen en daarna maakt u de oven met een zachte doek en wat sop schoon.

Voordat u de oven in gebruik neemt, moet u het rooster en de lekschaal zorgvuldig schoonmaken.

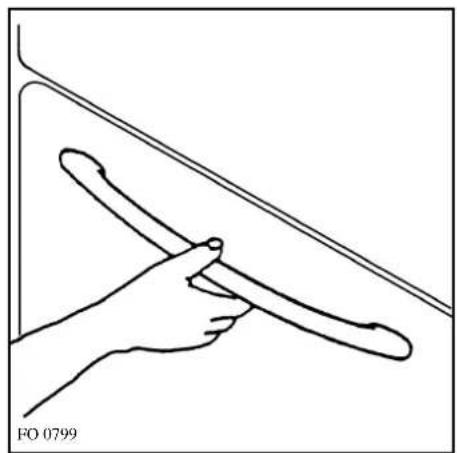

Open de ovendeur altijd aan de handgreep in het midden (fig. 1).

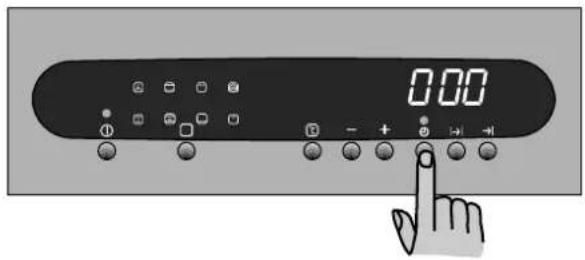

— Druk toets 6 in om de tijdsinstelling te activeren. Het lampje gaat knipperen en er wordt 0.00 aangegeven.
— Druk toets 4 of 5 in om de gewenste tijd te kiezen. De maximale tijd is 19 uur en 59 minuten.
— Na het instellen begint de tijd na 3 seconden te lopen.
— Als de tijd afgelopen is, klinkt een akoestisch signaal en 0.00 wordt aangegeven in knipperende cijfers. De oven wordt NIET uitgeschakeld.
— Om het akoestische signaal uit te schakelen drukt u een willekeurige toets in. De dagtijd wordt aangegeven en het lampje gaat uit.

Tijdsinstelling uitschakelen:

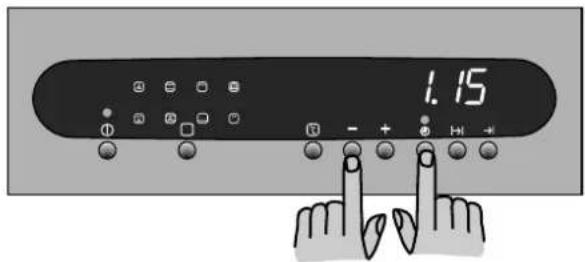

— Druk toets 6 in, houd de toets ingedrukt en druk eveneens toets 4 in.

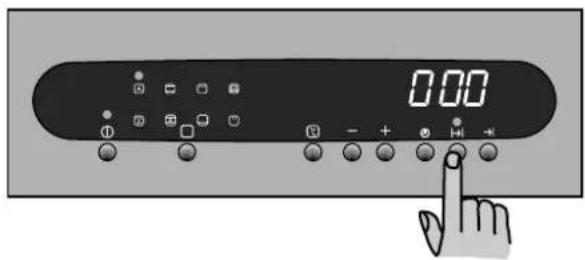

DE OVEN AUTOMATISCH LATEN UITSCHAKELEN

— Zet de levensmiddelen in de oven, kies een kookfunctie en wijzig eventueel de temperatuur.
— Druk toets 7 in om de kooktijdfunctie te kiezen. Het lampje gaat knipperen en er wordt 0.00 aangegeven.
— Druk toets 4 of 5 in om de gewenste tijd te kiezen. De maximale tijd is 19 uur en 59 minuten.
— Na het instellen begint de timer na 3 seconden te lopen.
— Druk toets 3 in. Het display geeft de dagtijd weer aan.
— Als de tijd afgelopen is, schakelt de oven automatisch uit en er klinkt een akoestisch signaal. Op het display wordt 0.00 in knipperende cijfers aangegeven.
— Om het akoestische signaal uit te schakelen drukt u een willekeurige toets in. De dagtijd wordt aangegeven en het lampje van de kooktijd gaat uit.

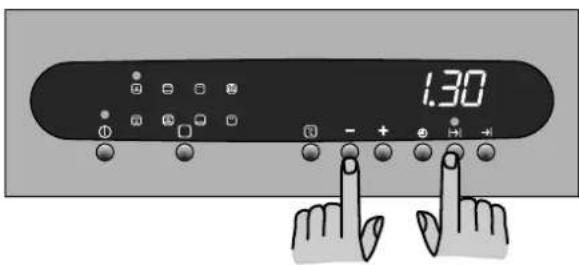

Annuleren van de kooktijd:

— Druk toets 7 in, houd de toets ingedrukt en druk eveneens toets 4 in. Als u dat doet terwijl er een programma loopt, wordt de oven NIET uitgeschakeld.

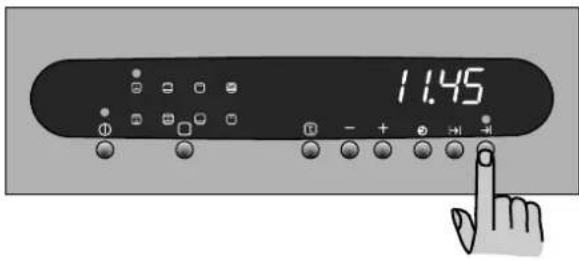

DE OVEN AUTOMATISCH LATEN IN- EN UITSCHAKELEN

— Stel de kooktijd in zoals in het vorige hoofdstuk beschreven.
— Druk toets 8 in. Daarmee kiest u de functie "einde van de kooktijd". Het lampje gaat knipperen. Het einde van de kooktijd (actuele tijd + kooktijd) wordt aangegeven.
— Druk toets 5 of 6 in om het gewenste einde van de kooktijd in te voeren.
— Druk toets 3 in. Op het display wordt weer de dagtijd aangegeven. Op de gewenste tijd schakelt de oven automatisch in. Als de tijd is afgelopen, schakelt de oven uit en er klinkt een akoestisch signaal. Om het signaal uit te schakelen drukt u een willekeurige toets in.

EXTRA KENMERKEN

Als de instelling is gewijzigd, schakelt de oven volgens onderstaande tabel automatisch uit:

Als de temperatuur schakelt de oven is ingesteld op: automatisch uit:

250°C of heter na 1,5 uur

tussen 120 en 250°C na 5 uur

beneden 120°C na 12 uur

RESTWARMTEFUNCTIE

Als een kooktijd is ingesteld, schakelt de oven automatisch enkele minuten eerder uit en maakt gebruik van de restwarmte. Het lampje blijft branden tot de kooktijd is afgelopen.

Als de kooktijd korter dan 15 minuten is, treedt deze functie niet in werking.

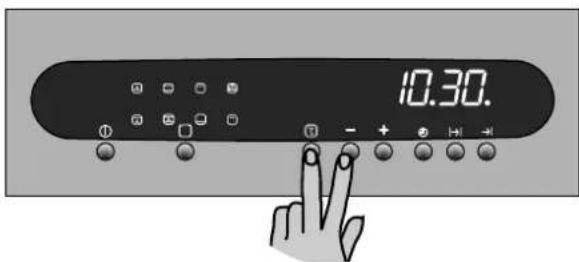

KINDERVEILIGHEID

Om te voorkomen dat kinderen de oven inschakelen, kunt u de bedieningselementen vergrendelen.

— Schakel de oven uit door toets 1 in te drukken.
— Druk toets 3 en 4 tegelijk in en houd de toetsen ca. 3 seconden ingedrukt. Op het display verschijnt een knipperende punt achter de cijfers.
— De oven is nu vergrendeld. Ovenfunctie of temperatuur kunnen niet gekozen worden.

Oven ontgrendelen:

— Druk toets 4 en 5 tegelijk in en houd de toetsen ca. 3 seconden ingedrukt. De knipperende punt achter de cijfers gaat uit. De oven kan nu gebruikt worden.

4. Het gebruik van de oven

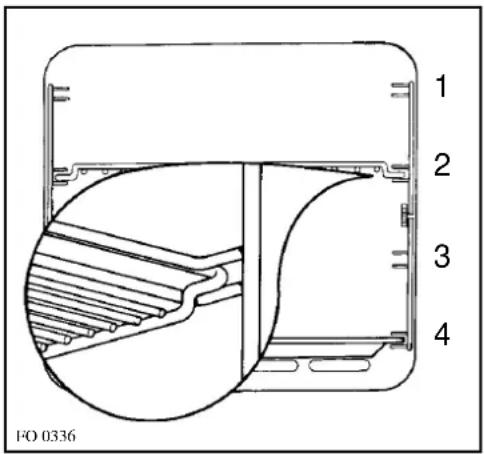

Het plaatsen van de ovenrekken (Fig. 2)

Om betere kookresultaten te behalen is het mogelijk de legrekken op diverse hoogten te plaatsen. Let op dat de rekken op de juiste manier in de oven geplaatst worden (Fig. 2)

Fig. 2

Gebruik de oven met de deur gesloten

Opgelet:

• Gebruik altijd ovenhandschoenen voor het uit de oven nemen van hete schalen of pannen.
• De in de oven bereikte temperatuur kan 250°C zijn. Gebruik daarom altijd materialen die bestand zijn tegen hoge temperaturen.
• Plaats nooit kookgerei op de bodem van de oven. Bedek nooit de bodem van de oven met folie. Door het bedekken van de oven kan er schade aan de bodem optreden, terwijl het bak/braadresultaat nadelig wordt beïnvloed.
• Wees voorzichtig met oliën en vetten, deze kunnen bij oververhitting brand veroorzaken.
  Om dezelfde reden wees voorzichtig met het inzetten of uitnemen van voedsel en voorkom dat er vet of olie op de bodem van de oven komt. Moch dit gebeuren verwijder dit dan zeer zorgvuldig om rook en luchtjes te voorkomen.

Zodra voedsel wordt verwarmd onstaat er stoom die in contact komt met het glas van de ovendeur en vervolgens waterdruppels op het glas vormt. Dit is normaal en wordt niet door een fout in de oven veroorzaakt. We adviseren deze druppels na ieder gebruik te verwijderen.

Raadgevingen voor bakken en braden

Het vlees kan op een schotel geplaatst worden die voor het braden in de oven geschikt is of direct op het rooster, waaronder de lekschaal zal worden geplaatst om de jus te verzamelen. Het rooster moet zoals in fig. 6 getoond ingevoegd worden. Laat vlees na braden minstens 15 minuten staan alvorens het aan te snijden. Hiermee wordt het verloren gaan van vleesnat voorkomen. Doe wat water in de lekschaal om het ontstaan van rook, door het verbranden van vet te vermijden. Herhaal dat af en toe om condensvorming tegen te gaan.

Raadgevingen voor bakken en braden

Gebak vergt doorgaans een matige temperatuur (150-200 °C), daarom moet de oven ongeveer 10 minuten voorverwarmd worden.

Open tijdens het bakken de ovendeur niet, voordat driekwart van de baktijd verstreken is. Gebak dat gegarneerd wordt eerst tweederde van de baktijd laten bakken en pas daarna garneren en afbakken. De resterende baktijd hangt sterk af van de soort en hoeveelheid van de garnituur. Roerdeeg moet moeilijk van de lepel gaan anders wordt de baktijd onnodig lang door teveel aan vocht.

Bij gebruik van twee bakblikken moet een richel vrijgelaten worden.

Het gebruik van de grill

Bijna alle vleessoorten kunnen gegrilleerd worden, behalve rollades, gehakt vlees en bepaalde stukken mager wild.

Vlees en vis aan beide kanten met olie invetten en op het grillrooster leggen. De richelhhoogte hangt af van het soort vlees.

De lekschaal moet in eerste richel van onderaf geschoven worden. Bij het grilleren verdient het aanbeveling om eerst een beetje water in de lekschaal te doen, zodat het vastbakken van afdruipend vet wordt voorkomen.

De beveiligingsthermostaat

Voor de veiligheid van de gebruiker is de oven voorzien van een beveiligingsthermostaat. Bij een eventueel optredend defect van de hoofdthermostaat met als gevolg oververhitting schakelt deze beveiligings-thermostaat de oven uit.

Als dit onverhoopt een keer gebeurt, probeer dan onder geen voorwaarde de oven zelf te repareren, maar waarschuw direkt Elgroep Fabrieksservice.

De koelventilator

De oven is uitgerust met een koelventilator welke de elektrische schakeldelen, de bedieningsknoppen en de deurgreep tijdens de werking koelt.

Teneinde oververhitting te vermijden blijft, na het uitschakelen van de oven, de ventilator draaien tot de temperatuur voldoende is gedaald.

5. Adviestabellen

TRADITIONEEL OF MET HETELUCHT BAKKEN EN BRADEN

Gewichtingr.	Gerecht	Traditioneel			Hetelucht			Gaar-ofbaktijdin minuten	Opmerking
		Richel		Temp. °C	Richel		Temp. °C
*1500	Rosbief 2 220 2 200 40	-60 op het rooster
*1200	Rundvlees 2 200 2 175	50-70 op het rooster
*1200	Varkensvlees 2 200 2 175	75 100-130 op het rooster
*1200	Kalfsvlees 2 200 2 175	90-120 op het rooster
1000	Varkenspootjes 2 180	2 (1 - 3)		160 100-120 2 stuks
2000	Lamsbout	2 175 2 160		120-140 1 stuk vlees
3000	Gans	2 190 2 170		140-180 in z'n geheel
1800	Eend	2 180 2 160		120-150 in z'n geheel
3500	Kalkoen	1 190 1 175		120-150 in z'n geheel
1200	Kip	2 200 2 180		80-100 in z'n geheel
1200	Konijn	2 190 2 175		60-80 in stuk vlees
1500	Forel	2		200	2 (1 - 3)		175	40-60	3 stuks
*	Cannelloni/Lasagne	2		200	2 (1 - 3)		175	40-60
*	Gerezen deeg	1		190	2 (1 - 3)		170	30-45	in bakvorm
*	Taartbodem	2		190	2 (1 - 3)		170	25-35	in bakvorm
*	Kwarktaart	1 170 2		150 60-80 in bakvorm
*	Zandgebak	1 180 2		170 40-50 in bakvorm
*	Vruchtencake	1 175 1		160 40-50 in bakvorm
*	Cake	1 175 1		160 40-50 in bakvorm
*	Appelstrudel	1		175	2 (1 - 3)		160	60-80	op bakplaat
* 500	Koekjes	1		190	2 (1 - 3)		170	10-20	op bakplaat
* 500	Vlaai	1		220	2 (1 - 3)		200	10-25	op bakplaat
*1000	Witbrood	1 200 2 180		45-65 op bakplaat
* 500	Kleine broodjes	1		210	2 (1 - 3)		190	20-30	op bakplaat

BAKKEN MET PIZZAFUNCTIE

Gewicht in gr.	Gerecht	Pizzafunctie		Gaar-of baktijdin minuten	Opmerking
		Richel	Temp. °C
*500	Pizza	1	220	15-25	op bakplaat
*500	Kleine Pizza's	1	200	10-20	op bakplaat
*500	Vlaai	1	220	10-20	op bakplaat
*600	Pasteitjes	1	200	15-25	op bakplaat
*800	Quiche	1	200	30-40	in bakvorm
*800	Taartbodem	1	180	20-30	in bakvorm
*1000	Vruchtentaart 1 180	25-35	op bakbik

(*) Bij deze gerechten circa 10 minuten voorverwarmen.

BAKKEN MET GEBAKFUNCTIE

Gerecht	Gebakfunctie			Gaar-of baktijdin minuten
	Richel		Temp. °C
Zandtaartdeeg	2 160		10-20
Cakedeeg	2 180		20-30
Spritsgebak	2 190		15-25
Croissants	2 180		20-30
Bladerdeeg 2 180	20-30
Taartdeeg	2		90 25	35
Schuimpjes	2		90	120-150

TRADITIONEEL GRILLEN

Gerecht	Aantal	Gewicht in gr.	[CGCT]			Grilltijd in minuten [YZ07]
			Richel		Temp. °C	Bovenkant	Onderkant
Runderfilets	4	800 4	250	8-10	4-6
Varkenskarbonade	4	600 4	250	8-10	5-8
Spareribs	8	800	4		250	6-8	4-6
Worstjes	8	500 4	250	8-10	4-6
Vlees aan spiezen	4	700	4		250	10-12	5-7
Kippenborst	4	500	4		250	10-12	5-7
Schol	6	500	4		250	6-8	4-6
Toast	6	-	4		250	1-3	1-2

De lekschaal moet in de eerste richel van onderaf gerekend geschoven worden.

Het verdient aanbeveling om hij het bereiden van meerdere gerechten tegelijk de geadviseerde tijden met 10 minuten te verlengen.

De bak-en braadtijden hebben betrekking op de eerst aangegeven richelhoogte. De richelhoogte tussen haakjes gezet zijn die welke gelijktijdig voor het bakken of braden van andere gerechten kunnen worden gebruikt, bij dezelfde temperatuur.

6. Het schoonmaken en Onderhoud

HET REINIGEN VAN DE OVEN

Overtuig u ervan dat de oven uitgeschakeld is vóór u hem schoonmaakt. Trek daartoe de steker uit het stopcontact of zet de installatieschakelaar op UIT. Wacht tot de oven geheel is afgekoeld.

De accessoires en de binnenkant kunt u schoonmaken met heet water en een afwasmiddel.

Gebruik eventueel een ovenreiniger (spuitbus), maar dan alleen voor de zijwanden en de bodem.

Gebruik geen schuurmiddelen, agressieve of giftige stoffen voor het schoonmaken.

De emailering van de ovenruimte is uiterst duurzaam. Zuren, zoals die in citroenen, pruimen, rabarber en dergelijke voorkomen, kunnen echter bij morsen matte vlekken veroorzaken. Snel schoonmaken!

Zijn dit soort vlekken toch ontstaan, dan zijn ze niet meer te verwijderen. Dat stoort echter niet de goede werking en de duurzaamheid van de oven.

De voorkant van de oven kunt u naar behoefte reinigen met warm water en een neutraal huishoudschoonmaakmiddel. Om dat te vergemakkelijken kunt u de knoppen tijdelijk verwijderen door ze naar u toe van de assen af te trekken.

Moderne huishoudschoonmaakmiddelen drogen doorgaans streeploos op.

Verwijderen van de ovendeur

Als tijdens het schoonmaken van de ovenbinnenkant de deur in de weg zit, of bij het schoonmaken tussen de glasdeuren, kan de deur tijdelijk verwijderd worden of uiteen worden genomen.

Ga als volgt te werk:

1) Open de deur geheel;
2) Klap de beugeltjes op de scharnieren om (fig. 3);
3) Sluit de deur tot hij stuit (staat dan schuin open);
4) Til de deur met beide handen iets op en trek hem naar u toe uit het ovenfront (fig. 3);
5) Leg de deur op een vlakke ondergrond, bv tafel;
6) Draai de schroeven links en rechts los A (Fig. 4);
7) Trek het glas van de deur voorzichtig omhoog.

Maak de binnenkant van het glas alleen schoon met warm water en een zachte doek.

Om de deur weer in elkaar te zetten en in de oven te plaatsen volgt u de omgekeerde procedure.

Fig. 3

Fig. 4

De Ovendeurrand

Het goed werken van de oven is mede afhankelijk van het deurrubber geplaatst tussen de oven en de deur.

Controleer regelmatig de conditie van dit rubber, houd het schoon en gebruik nooit agressieve schoon-maakmiddelen.

Als het deurrubber beschadigd is laat dit dan vervangen door Elgroep Fabrieksservice.

AANBEVELINGEN VOOR DE REINIGING

Het bovenste verwarmingselement van Uw oven kan men omdraaien.

Om de reiniging binnen in de oven te vergemakkelijken kan men het bovenste verwarmingselement (bovenelement en grill) omdraaien.

De aan de bovenkant gekartelde schroef (Fig. 5) en het verwarmingselement naar beneden draaien (Fig. 6).

Vanaf dit ogenblik kan men de oppervlakte van de oven reinigen (zie de algemene aanbevelingen voor de reiniging).

Het verwarmingselement weer op zijn plaats zetten en de schroef die men van tevoren heeft weggehaald weer vastschroeven.

De juiste positie van element controleren.

Vetfilter

Gedurende het braden of grilleren van vlees onstaat een vettige damp, welke op de ventilatorbladen neerslaat. Om dat te voorkomen plaatst u vóór u gaat braden of grilleren, het vetfilter (Fig. 7).

Wij adviseren u het filter steeds na gebruik te reinigen in heet water met een afwasmiddel. Om het filter te verwijderen drukt u het lipje naar boven.

Indien het lampje van de binnenverlichting vervangen moet worden, dan kunt u het verwijderen door het kapje los te draaien (fig. 8).

Vervang het lampje tegen hetzelfde model, 230V/25W met E14-fitting, bestand tegen een temperatuur van 300°C

Fig. 8

7. Enkele tips mocht er iets niet werken

HET PROBLEEM	WAT TE DOEN
■ De oven doet niets	◆ De oven is niet goed ingesteld, dus controleer of de oven op handbediening staatof◆ Controleer de "stoppen" in de meterkast.
■ Het thermostaatlampje brandt niet	◆ Zet de thermostaatknop op een temperatuurof◆ Zet de ovenfunctieknop op een functie
■ De binnenverlichting gaat niet aan	◆ Zet de ovenfunctieknop op een functieof◆ Het ovenlampje is stuk. Vervang dit en volg de reeds eerder gegeven instructies. Koop de lamp bij Distriparts.
■ De kooktijd duurt te lang of te kort	◆ Raadpleeg het receptenboek en stel de juiste kooktijd in.
■ Condensatie in de oven	◆ Laat voedsel niet langer dan 15 minuten na de kooktijd in de oven staan.

Voordat Elgroep Fabrieksservice gewaarschuwd wordt is het verstandig eerst bovenstaande tips te volgen.

Als de storing na deze verificatie blijft, wendt U zich dan tot de Elgroep Fabrieksservice, het soort storing mededelende, het model van het apparaat (Mod.) en het nummer van het product (Ser. no.) die gedrukt zijn op het bordje dat het apparaat identificeert.

8. Waarschuwingen voor de Installateur

TECHNISCHE GEGEVENS

Buitenafmetingen van de oven hoogte

{inbouw hoogte:580mm tussen frame: 591mm

breedte 560mm diepte 550mm

Binnenafmetingen hoogte 325mm van de breedte 440mm ovenruimte diepte 390mm oven inhoud 53 liter

Temperatuur regelbaar van 50° tot 250°C

Onderelement 1000 W
Bovenelement	800 W
Onder- en boven elementen (800+1000 W)	1800 W
Grill-element	1800 W
Turbogrill-element	2550 W
Hetelucht-element	2000 W
Pizzafunktion elementen	3000 W
Ovenverlichting	25 W
Koeling ventilator	20 W
Circulatieventilator	30 W
Totale aansluitwaarde	3070 W
Lichtnetspanning (50Hz)	230 V

De volgende gebruiksaanwijzingen zijn tot een gekwalificeerd technicus gericht, die de installatie uitvoert, zodat hij de installatie en de verbindingen op de juiste manier kan uitvoeren, de huidige wetten en normen in acht nemende. Iedere tussenkomst na aansluiting dient te worden uitgevoerd met afgekoppelde of uitgeschakelde stroomtoevoer.

De installatie en de elektrische aansluiting van het apparaat moeten door een erkend vakman gebeuren.

Het inbouwen

Het is belangrijk dat de afmetingen en de materialen van de kast, waarin de oven geplaatst wordt juist zijn en bestand zijn tegen temperatuur stijgingen van ten minste 60°C.

Een juiste installatie moet garanderen dat het niet mogelijk is in aanraking te komen met delen van de oven die onder elektrische spanning staan. Zorg ervoor bij het installeren gebruik te maken van goed geïsoleerde aansluitsnoeren en voorkom kortsluiting.

Wij adviseren de oven niet te dicht op een koelkast of vriezer te plaatsen, dit kan de werking van genoemde apparaten beïnvloeden.

Fig. 11

Fig. 10

Fig. 12

Het installeren

Schuif de oven in de ovenkast.

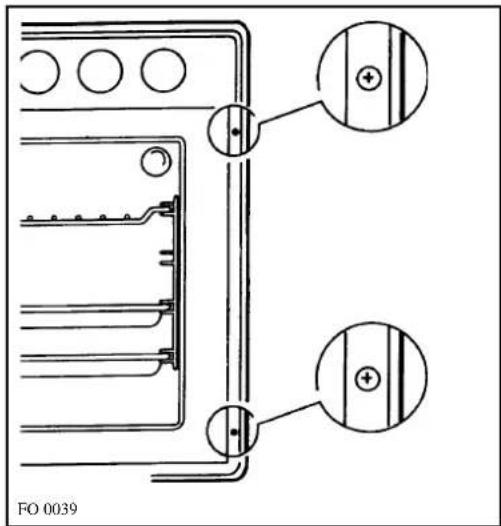

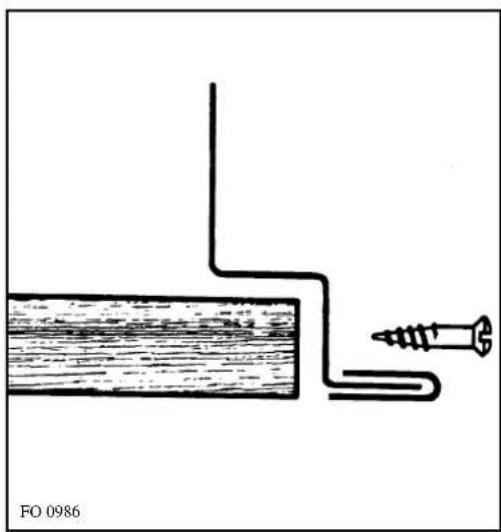

Open de deur van de oven en zet de oven vast met 4 houtschroeven, die passen in de uitsparingen van het frame (Fig.13-14).

Indien er boven de oven een elektrische kookplaat wordt geplaatst, dan kan deze niet op de oven worden aangesloten. Elk apparaat heeft zijn eigen aansluiting. Dat maakt het uitnemen van de oven indien nodig gemakkelijker en is bovendien veiliger.

Het apparaat wordt zonder elektrische voedingskabel geleverd; men moet deze dus voorzien van een voedingskabel met standaard stekker en aanpassen, geschikt voor de totale elektrische lading, aangewezen op het identificatieplaatje.

Voordat men hiertoe overgaat controleren dat:

• de verbinding moet worden uitgevoerd met in acht neming van de huidige normen;
• de zekeringen en de elektrische installatie van het huis de lading van het apparaat kunnen dragen (zie het typeplaatje van de functionering);
• het stopcontact is voorzien van een deugdelijke aardleiding, volgens de huidige normen en wetten;
• men gemakkelijk bij stopcontact of de meerpolige schakelaar kan komen die men heeft gebruikt voor de verbinding.
• de meerpolige schakelaar moet tussen de schakelcontacten een minimale ruimte hebben van 3 mm. De aardleiding mag nooit worden onderbroken (geel/groene draad);
• de kabel moet zo geïnstalleerd worden dat de kabel niet heter kan worden dan 50°C boven de kamertemperatuur;
• om de oven aan te sluiten moet de plaat op de achterzijde verwijderd worden om bij het klemmenbord te komen (Fig. 15)

AANSLUITING van de stroomtoevoer

Het apparaat wordt afgeleverd voor aansluiting 50 Hz 230 V.

De oven wordt met aansluitkabel type H05 RR-F, diameter 3 x 1,5 mm², geleverd.

Waarschuwing

Het aansluiten mag alléén door een erkend vakman geschieden.

De fabrikant wijst elke aansprakelijkheid ten aanzien van schade of letsel of, indien bovenstaande veiligheidsmaatregelen niet werden getroffen.

Fig. 13

Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota, of kwitantie te worden getoond of meegezonden.

Algemene garantiebepalingen

1 De fabrikant verleent een jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van een materiaal- en/of konstruktiefouten, heeft de koper het recht op kosteloos herstel.

1a Voor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantieperiode van twee jaar. Accessoires zijn aan direkte slijtage onderhevig; deze verbruiksartikelen zijn derhalve van garantie uitgesloten.

2 De fabrikant verleent een jaar garantie op door haar servicedienst uitgevoerde herstelwerkzaamheden en het daarbij nieuw aangebrachte materiaal, gerekend vanaf de hersteldatum. Indien zich binnen deze periode een storing voordoet, welke het direkte gevolg is van de uitgevoerde herstelwerkzaamheden of het daarbij nieuw aangebrachte materiaal, heeft de koper het recht op kosteloos herstel. Door de uitvoering van herstelwerkzaamheden wordt de algemene garantieperiode, welke het gehele apparaat omvat, niet verlengd.

3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilijk transporteerbare apparaten, per definitie: wasautomaten, trommeldroogautomaten, afwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.

3a De regeling als genoemd onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dienen ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.

4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar servicewerkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risiko van de fabrikant.

5 Alle niet onder punt 3 en punt 3a genoemde apparaten, alsmede apparaten welke wel de betreffende funktionele kenmerken bezitten maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franko aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.

6 Indien een onder de algemene garantieperiode vallend defekt aan een apparaat niet meer hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.

Garantie-uitbreidingen

7 Voor koel-/vries-motorkompressoren (exklusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van 20 procent per jaar, van vijf jaar na koopdatum van het op de bijbehorende koopnota vermelde apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode. Na de algemene garantieperiode worden bezoek-, arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.

Garantie-uitsluitingen

8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:

- geen aankoopnota of, kwitantie, waaruit tenminste de aankoopdatum en de identifikatie van het apparaat blijkt, getoond kan worden of meegezonden werd;

- het apparaat voor andere, of óók voor andere dan huishoudelijke doeleinden waarvoor het apparaat bestemd is gebruikt wordt;

- het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwijzing geinstalleerd, bediend, gebruikt of behandeld wordt;

- het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.

8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de eigenaar in rekening gebracht.

8b Schade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.

8c Beschadigingen, zoals krassen en deuken of zoals breuk van uit- of afneembare delen, welke niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

Belangrijk advies

De konstruktie van dit apparaat is zodanig dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van een blijvende veiligheid en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door personen die daarvoor de vereiste vakbekwaamheid bezitten.

Wij adviseren u herstel- en/of kontrolewerkzaamheden door uw vakhandelaar of door ELGROEP SERVICE te laten uitvoeren en uitsluitend originele DISTRIPARTS onderdelen te laten plaatsen.

Nederland

ELGROEP

DISTRI PARTS

FABRIEKSSERVICE

Vennootsweg 1

2404 CG Alphen aan den Rijn

Postbus 120

2400 AC Alphen aan den Rijn

Storingsmeldingen op werkdagen tijdens kantooruren:

Tel. 0172 - 46 83 00

Fax 0172 - 46 83 66

Onderdelenverkoop op werkdagen tijdens kantooruren:

Tel. 0172 - 46 84 00

Fax 0172 - 46 83 76

België/Belgique

ELGROEP SERVICE

Bergensesteenweg 719

1520 Halle (Lembeek)

Thuisherstellingen:
