Producttype	Hogedrukreiniger
Merk	Nilfisk
Model	E 130.2
Maximale werkdruk	130 bar
Maximaal debiet	400 l/u
Motorvermogen	2,2 kW
Voedingsspanning	230 V / 50 Hz
Gewicht	13 kg
Afmetingen (L x B x H)	40 x 30 x 30 cm
Lengte hogedrukslang	8 m
Lengte voedingskabel	5 m
Watertoevoer	Koud water, maximale inlaattemperatuur 40°C
Geluidsniveau	75 dB(A)
Trillingsniveau	< 2,5 m/s²
Beschermingsklasse	IPX5
Inhoud reinigingsmiddeltank	0,5 l
Aansluiting waterinlaat	Snelkoppeling
Gebruik	Particulier gebruik
Garantie	2 jaar

Veelgestelde vragen - E 130.2 NILFISK

Hoe schakel ik de hogedrukreiniger in?

Zorg dat de watertoevoer open is en het apparaat op het stroomnet is aangesloten. Druk op de aan/uit-knop en ontgrendel de spuitpistoolhendel.

Welk reinigingsmiddel kan ik gebruiken?

Gebruik alleen Nilfisk goedgekeurde reinigingsmiddelen of milde, niet-schuimende middelen. Doe het middel in de daarvoor bestemde tank.

Hoe onderhoud ik de hogedrukreiniger?

Spoel het systeem na elk gebruik met schoon water. Reinig het waterfilter regelmatig. Berg het apparaat vorstvrij op.

Wat moet ik doen als de druk laag is?

Controleer of de watertoevoer voldoende is, of het filter verstopt is en of de spuitmond correct is ingesteld. Reinig indien nodig het filter.

Kan ik de slang verlengen?

Ja, u kunt een verlengslang kopen van maximaal 10 m. Gebruik geen langere slang om drukverlies te voorkomen.

Heeft de E 130.2 een automatische uitschakeling?

Ja, het apparaat schakelt automatisch uit wanneer u de trekker loslaat, wat energie bespaart en het apparaat beschermt.

Wat is het maximale debiet?

Het maximale debiet is 400 liter per uur, wat ideaal is voor het reinigen van auto's, terrassen en tuinmeubelen.

Hoe gebruik ik de hogedrukreiniger veilig?

Draag altijd een veiligheidsbril. Richt de straal niet op mensen of dieren. Gebruik geen beschadigde stroomkabel en houd het apparaat uit de buurt van waterbronnen.

Wat zit er in de doos?

De doos bevat de hogedrukreiniger, een hogedrukslang, een spuitpistool, een spuitmond (rotatie en straal), een reinigingsmiddelfles en de handleiding.

Waar vind ik reserveonderdelen?

Reserveonderdelen zoals slangen, spuitmonden en filters zijn verkrijgbaar via de Nilfisk website of bij erkende dealers. Vermeld altijd het model E 130.2.

GEBRUIKSAANWIJZING E 130.2 NILFISK

NL Gebruikershandleiding

Index

1 Veiligheidvoorschriften en waarschuwingen ....3
2 Beschrijving 4
3 Voordat u met uw drukreiniger aan de slag gaat ....5
4 De drukreiniger gebruiken 7
5 Toepassingsgebieden en werkwijzen ....10
6 Na gebruik van uw drukreiniger ....12
7 Onderhoud ....13
8 Probleemoplossing 15
9 Verdere informatie ....16
10 EG-conformiteitsverklaring 18

1 Veiligheidvoorschriften en waarschuwingen

Gebruikte symbolen voor instructies

Lees deze handleiding zorgvuldig door voordat u de hogedrukreiniger

voor het eerst gebruikt. Bewaar de handleiding voor later.

Veiligheidsin- structies met dit symbool moeten worden

gerespecteerd om persoonlijk gevaar te voorkomen.

Veiligheidsinstruc- ties met dit symbool moeten worden gerespecteerd om beschadig-

ing van het apparaat en slechtere prestaties te voorkomen.

Met dit symbool worden tips en instructies

aangegeven die het werk ver- eenvoudigen en veilig gebruik garanderen.

Laat het apparaat niet gebruiken door kinderen of personen die de handleiding niet hebben gelezen.

Controleer het apparaat op defecten voordat u het in gebruik neemt. Als u een defect vindt, start u het apparaat niet en neemt u contact op met uw Nilfi sk-distributeur.

Let vooral op het volgende punt:

- De isolatie van het netsnoer moet perfect zijn en mag geen scheurtjes vertonen. Als het netsnoer beschadigd is, moet het door een gemachtigde distributeur van Nilfi sk worden vervangen.

WAARSCHUWING!

● Hogedrukspuiten kunnen

gevaarlijk zijn. Richt de waterspuit nooit op personen, huisdieren, onder stroom staande apparatuur of het apparaat zelf.
● Probeer nooit kleding of schoeisel op u zelf of andere personen te reinigen.
- Houd de sproeilans stevig vast met beide handen. De sproeilans staat tijdens het gebruik bloot aan een druk van 16,4 N.
- De gebruiker en iedereen in de onmiddellijke nabijheid van de reinigingsplaats moeten zichzelf beschermen tegen rondvliegende deeltjes

die tijdens het gebruik kunnen losraken. Draag tijdens het gebruik een veiligheidsbril.

• Gebruik het apparaat nooit in een omgeving met ontploffingsgevaar. Neem bij twijfel contact op met de plaatselijke autoriteiten.
• Het is niet toegestaan asbesthoudende oppervlakken onder hoge druk te reinigen.
• Gebruik de hogedrukreiniger niet als het vriest.
• Zorg dat niemand zich onder het apparaat kan bevinden wanneer het tegen een wand is opgeborgen.

WAARSCHUWING!

Ongeschikte verlengsnoeren kunnen gevaarlijk zijn. Snoeren op een haspel moeten altijd volledig worden afgerold om oververhitting van het snoer te voorkomen.

Verlengsnoeren moeten wa- terdicht zijn en voldoen aan de hierna genoemde eisen.

1,0 mm ^2 max. 12,5 m

1,5 mm ^2 max. 20 m

2,5 mm² max. 30 m

- Snoeraansluitingen moeten droog zijn en mogen zich niet op de grond bevinden.

Aansluiting op het lichtnet

Respecteer de volgende punten wanneer u de hogedrukreiniger op het lichtnet aansluit:

• Sluit het apparaat alleen aan op een geaard stopcontact.
• De elektrische installatie moet door een erkend elektricien worden uitgevoerd.
• We raden nadrukkelijk aan in de stroomtoevoer naar het apparaat een aardlekschakelaar op te nemen.

Aansluiting op het water

Aansluiting op het waternet dient volgens de geldende reglementen te geschieden.

Deze hogedrukreiniger mag alleen worden aangesloten op het waterleidingnetwerk als er een offi ciële terugslagklep is gemonteerd van het type BA overeenkomstig EN1717. De terugslagklep kan worden besteld onder artikelnummer 106411177. De lengte van de slang tussen de terugslagklep en de hogedrukreiniger moet minstens 10 meter zijn om eventuele drukwisselingen op te vangen (minimale diameter van de slang 12 "). Indien de machine wordt gebruikt om water aan te zuigen (bijvoorbeeld water uit een regenopvang reservoir) kan geen terugslagklep gebruikt worden. Artikelnummer van de aanbevolen zuigset: 126411387. Zodra het water voorbij de BA klep is geweest, kan dit niet meer worden gedronken.

BELANGRIJK! Gebruik alleen water zonder verontreinig-ingen. Als er zand in het toegevoerde water kan zitten (als dit bijvoorbeeld uit een eigen bron afkomstig is), moet u een extra fi liter aanbrengen.

Reparatie en onderhoud WAARSCHUWING! Verwijder altijd de stekker uit het stopcontact voordat u onderhoud aan het apparaat verricht.

Veiligheidsvoorzieningen

Vergrendeling op het sp- roeigeweer (7a) (zie de afbeeld- ing aan het eind van deze han- dleiding):

Het sproeigeweer is voorzien van een vergrendeling. Als u de pal activeert, kan het sproeigeweer niet worden gebruikt.

Warmtesensor:

Een warmtesensor beschermt de motor tegen overbelasting. Wanneer de warmtesensor na een paar minuten is afgekoeld, start het apparaat opnieuw.

Hogedrukbeveiliging

Een ingebouwd hydraulisch veiligheidsventiel beschermt het systeem tegen een te hoge druk.

2 Beschrijving

2.1 Toepassingen

De hogedrukreiniger is bedoeld voor huishoudelijk gebruik voor:

- auto's, motorfi etsen, boten, caravans, aanhangwagens, patio's/opritten/fl agstones, houtwerk, bakstenen, barbecues, tuinmeubels, grasmaaiers

In hoofdstuk 5 wordt het gebruik van de hogedrukreiniger voor verschillende reinigingstaken beschreven.

Gebruik de hogedrukreiniger alleen voor de in deze handleiding beschreven doelen.

Respecteer de veiligheidsvoorschriften om beschadiging van het apparaat, het te reinigen oppervlak of ernstig persoonlijk letsel te voorkomen.

2.2 Bedieningselement en belangrijkste eigenschappen

Zie de afbeelding aan het eind van deze handleiding.

1 Aan-/uitschakelaar
2 Wateraansluiting (met fi Iter)
3 Hogedrukaansluiting (alleen modellen zonder slanghaspel)
4 Hogedrukslang
5 Netsnoer
6 Vastklikbare sproeilans
7 Sproeigeweer met vergren- deling
8 Vastklikbare Tornad® PR-sproeikop
9 Vastklikbare Powerspeed® sproeikop
10 Vastklikbare schuimsproeier
11 Reinigingsinstrument voor sproeikop
12 Trolleyhandgreep (verstelbare spuitlans)

13 Slanghouder (niet-standaard)
14 Slanghaak
15 Modeletiket
16 Snelkoppeling
17 Knop voor verstelbare spuit- lans
18 Draaibare kabelhaak

Specifi caties: Zie modeletiket (15) van het apparaat.

Gemeten geluidsniveau conform de norm ISO 3744 EEG Richtlijn 2000/14/EEG: L_pA = 69,9 dB(A), L_WA = 84 dB(A).

De gemeten hand/armtrilling is conform de norm ISO 5349 en bedraagt < 2,5 m/s ^2 .

We behouden ons het recht voor de specifi caties te wijzigen.

3 Voordat u met uw drukreiniger aan de slag gaat

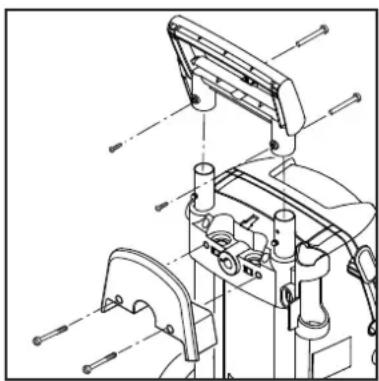

3.1 Montage van handvat en slanghouder (standaardmodellen)

1. Duw het handvat (12) op de beide metalen buizen. Zorg ervoor dat het handvat over-

eenkomstig de afbeelding wordt gemonteerd. Bevestig de bouten en moeren (de bouten moeten door zowel het handvat als de buis lo- pen).

1. Monteer de slanghouder (14) op het apparaat (2 schroeven)

Opmerking: De slanghaak kan op de voor- of achterkant worden gemonteerd. Kies de voorkant als u het product met een speciale wandhaak tegen een wand wilt opbergen.

3.2 Bevestiging van handgreep van slanghouder (modellen met slanghouder)

1. Klik de handgreep van de slanghouder vast op de trolley-handgreep (geen schroeven).

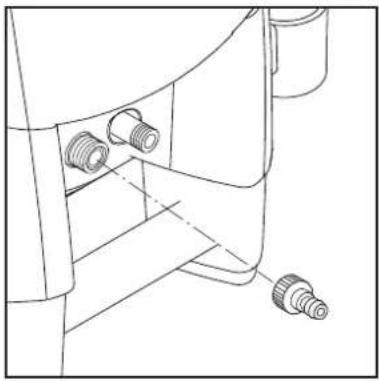

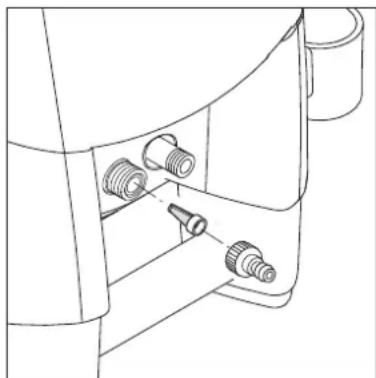

3.3 Bevestiging van snel-koppeling

1. Schroef de snelkoppeling (16) vast op de wateraansluiting (2)

Opmerking: het fi Iter moet altijd in de watertoevoerleiding worden aangebracht om zand, kalksteen en andere onzuiverheden weg te fi Iteren en bescha diging van de pompkleppen te voorkomen.

Let op: de garantie vervalt als u het fi iter niet aanbrengt.

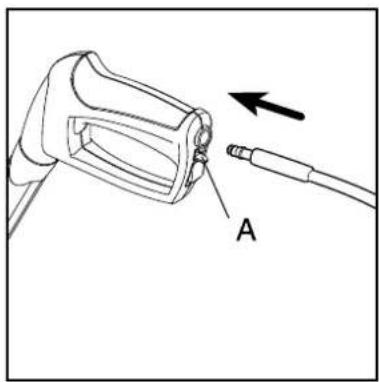

3.4 Bevestiging van de hogedrukslang op het sproeigeweer

Monteer de hogedrukslang (4) op het sproeigeweer (7).

Ontkoppel de hogedrukslang door de pal in te drukken (A).

4 De drukreiniger gebruiken

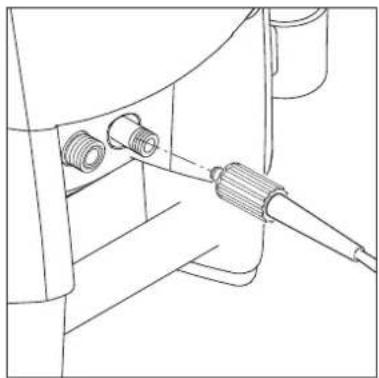

4.1 Aansluiting van de hogedrukslang (modellen zonder slanghouder)

1. Sluit de hogedrukslang aan op de juiste aansluiting (3).

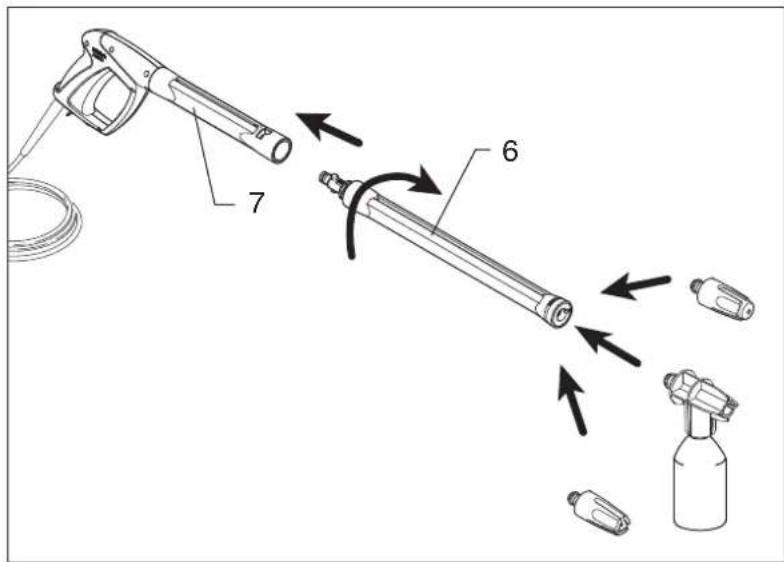

4.2 Bevestiging van sproeilans en vastklikbare sproeikoppen

1. Duw de sproeilans (6) in het sproeigeweer (7) en schroef de lans vast.

Opmerking:de sproeilans (6) heeft een inge-

bouwde lagedruksproeikop waarmee u vuil kunt wegs-poelen

1. Breng de sproeikop aan.

Waarschuwing:

Wanneer u de vastklikbare sproeikoppen

bevestigt, moet de pal op de zijkant van de sproeilans opnieuw naar buiten komen.

Opmerking: De

Tornado® PR-sproeikop en de

schuimsproeier hebben een wartelsluiting, die in het gat van de vastklikbare sproeilans moet worden geplaatst.

Druk op de pal om de vastklikbare sproeikop los te maken.

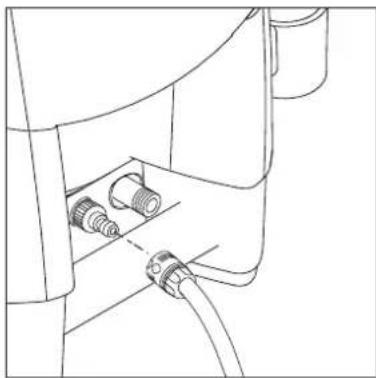

4.3 Wateraansluiting

Een gewone tuinslang van 12,5 mm en een lengte van mini-maal 10 m en maximaal 25 m is geschikt.

de aansluiting op het openbare waternet di- ent volgens de

geldende reglementen te geschieden.

BELANGRIJK! Gebruik alleen water zonder verontreini-gingen. Als er zand in het toe-gevoerde water kan zitten (als dit bijvoorbeeld uit een eigen bron afkomstig is), moet u een extra fi liter aanbrengen.

1. Spoel de tuinslang door met water voordat u deze op het apparaat aansluit. Dit is om te voorkomen dat eventueel zand en vuil uit de tuinslang in het apparaat binnendringt.

Opmerking:

Controleer of het fi Iter in de water-ling is aangebracht verstopt is.

1. Sluit de tuinslang met de snelkoppeling aan op de waterkraan (toevoerwater, max. druk: 10 bar, max. temperatuur: 50°C).

2. Draai de kraan open.

4.4 Uitschuifbare spuitlans

Het apparaat is uitgerust met een uitschuifbare spuitlans. Om de lans te verkorten of te verlengen, drukt u de knop in en schuift u de lans uit of in. Als u een klik hoort, zit de lans in de juiste positie.

4.5 Schakel het apparaat in en uit (na aansluiting op een kraan)

De sproeilans staat tijdens het gebruik onder druk. Houd deze daarom stevig vast met beide handen. BELANGRIJK: Houd de sproeikop op de grond gericht.

1. Controleer of het apparaat verticaal staat.
   OPMERKING: Plaats het apparaat niet in hoog gras.
2. Ontgrendel de trekker.
3. Druk op de trekker van het sproeigeweer en laat het water lopen totdat alle lucht

uit de slang ontsnapt is.

1. Zet de start/stop schakelaar (1) in positie "I".
2. Druk op de trekker van het sproeigeweer.

Pas de afstand en daarmee de druk van de sproeikop altijd aan het te reinigen oppervlak aan. Dek het apparaat tijdens het gebruik niet af.

Opmerking: Als u het apparaat langer dan 5

minuten alleen laat of niet gebruikt, moet u het uitschakelen met de aan-/uitschakelaar (1) "O":

1. Zet de start/stop schakelaar (1) in positie "O".
2. Verwijder de stekker uit de stroomaansluiting.

3. Sluit de watertoevoer en druk op de trekker om de druk van het apparaat weg te nemen.

4. Vergrendel het sproei geweer.

Wanneer u de trekker van het sproeigeweer loslaat, stopt het apparaat automatisch. Het apparaat start opnieuw wanneer u het sproeigeweer opnieuw activeert.

4.6 Start het apparaat (indien aangesloten op open reservoirs (zuigmodel))

Het reinigingsapparaat kan bijvoorbeeld water uit een regen- ton gebruiken. De slang voor watertoevoer mag niet langer zijn dan ca. 5 meter.

Zorg dat het waterreservoir hoger staat dan het apparaat.

1. Plaats het andere uiteinde van de slang in het water-reservoir. Gebruik een extern fi liter als het water onzuiverheden bevat.
2. Zet de start/stop schakelaar (1) in positie "I".
3. Druk op de trekker van het sproeigeweer en laat het water lopen totdat alle lucht uit de slang en de pomp ont-snapt is.
4. Monteer de sproeilans en sproeikop.

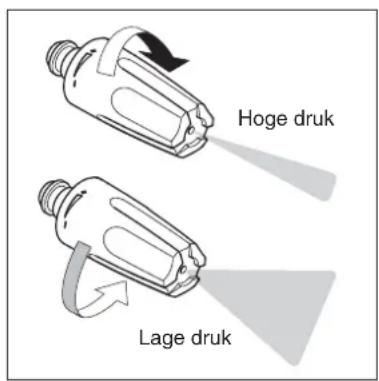

4.7 Drukinstelling van de TORNADO® PR-sproeikop

U kunt de druk van de TORNA-DO® PR-sproeikop instellen.

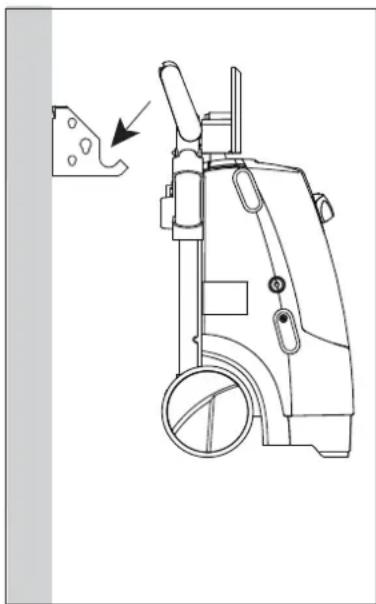

4.8 Stationair gebruik

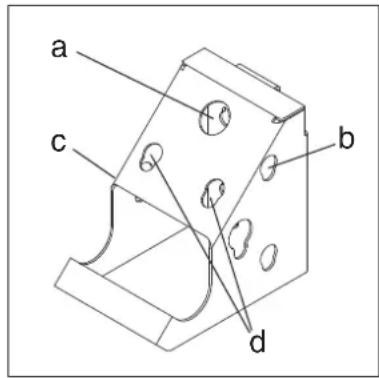

Door het monteren van een speciale wandhouder (als accessoire verkrijgbaar) kan de hogedrukreiniger aan de muur opgeborgen en als stationaire hogedrukreiniger gebruikt worden.

Bevestig de wandhaak aan een stevige muur. Gebruik schroeven en pluggen van de juiste lengte.

Op de wandhaak kunt u de tuin-/velgborstel (a), de schuimsproeier (b), een vastklikbare borstel (c) en vastklikbare sproeikoppen (d) opbergen.

Belangrijk: De wandhaak heeft een draagver- mogen van max. 30 kg..

5 Toepassingsgebieden en werkwijzen

5.1 Algemeen Doelmatige reiniging onder hoge druk is gebaseerd op een paar

richtlijnen en uw persoonlijke ervaring met specifi eke reiniging- staken. Met de juiste accessoires en schoonmaakmiddelen kunt u de hogedrukreiniger nog effi ciënter maken. Hierna volgt enige elementaire informatie over reiniging.

5.1.1 Schoonmaakmidde- len en schuim

Breng schuim of schoonmaakmiddelen zodanig op droge oppervlakken aan dat het chemische product direct met het vuil in aanraking komt. Schoonmaakmiddelen worden van beneden naar boven aangebracht (bijvoorbeeld op de buitenkant van een auto). Dit is ter voorkoming van "superschone" gebieden waarbij het schoonmaakmiddel zich op bepaalde plaatsen ophoopt en omlaag stroomt. Laat het schoonmaakmiddel een paar minuten inwerken voordat u het wegspoelt. Laat het schoonmaakmiddel echter nooit op het te reinigen gebied opdrogen. Opmerking: het is belangrijk de schoonmaakmiddelen niet op te laten drogen. Het te reinigen oppervlak kan anders beschadigd raken.

Een extra mechanisch effect kan gewenst zijn om hardnekkig vuil te verwijderen. Een dergelijk effect wordt bereikt met speciale reinigingsborstels die door vuil heen snijden (dit is vooral handig bij het wassen van auto's).

5.2 Gangbare toepassingen

Hierna vindt u een beschrijving van een aantal reinigingstaken die u kunt uitvoeren met een hoge- drukreiniger van Nilfi sk in combinatie met verschillende accessoires en schoonmaakmiddelen.

Taak	Accessoires (vastk-likbaar)	Reinigingsmethode
Auto	Autosproeikop, autoborstel, sproeikop voor chassis, schuimsproeier, Car Combi Cleaner	1. Breng de Car Combi Cleaner met de schuimsproeier aan. Werk altijd van beneden naar boven Laat de Car Combi Cleaner minste 5 minuten inwerken.2. Was de auto met de autosproeier. Deze sproeier is speciaal bedoeld om lakoppervlakken snel en voorzichtig te reinigen (de waterstraal is breder en minder hard). Was de auto van voor naar achter om te voorkomen dat er water via de portierkaders naar binnen dringt.3. Gebruik de borstel om alle vuil te verwijderen dat na gebruik van de sproeikop is achtergebleven. Als de auto erg vuil is, brengt u een nieuwe portie autoshampoo aan.4. Bevestig de sproeikop voor het chassis en reinig het chassis en de wielkasten.5. Veeg het water met de wisser op de autoborstel van de auto. Verwijder zandkorrels en dergelijke van de auto voordat u de wisser gebruikt. Gebruik een zeem voor plaatsen die u niet met de wisser kunt bereiken.
Velgen, aluminium	Velgborstel, autosproeikop, verstuiver, Alu Cleaner	Breng het Alu Cleaner aan met een verstuiver. Laat het product ca. 5 minuten inwerken. Reinig de velgen vervolgens met de velgborstel. Gebruik voor stalen velgen een Car Combi Cleaner. Gebruik de schuimsproeier en was met de velgborstel. Wees voorzichtig! De hogedrukspuit kan de banden beschadigen.
Flagstones, betonvloeren en andere harde oppervlakken	Powerspeed®-sproeikop, Stone & Wood Cleaner, Patio Cleaner	Reinig in de richting van een afvoerputje of iets soortgelijks. Op oppervlakken met mos of algen kunt u eerst Stone & Wood Cleaner aanbrengen met de schuimsproeier. Reinig het oppervlak voordat de zeep opdroogt. Een andere, effi ciëntere en snelle manier is het gebruik van een Patio Cleaner. Hiermee voorkomt u bovendien spetters.
Tuinmeubilair, hout	Wood Cleaner, tuinborstel	Breng Wood Cleaner aan voordat de zeep opdroogt.OPMERKING: Gebruik de tuinborstel om het vuil te verwijderen.
Baksteen, houtwerk	Powerspeed® -sproeikop, Stone & Wood Cleaner, Patio Cleaner	Dezelfde methode als voor fl agstones. Let echter op slechte voegen en hout niet met de hoge druk te beschadigen. U kunt desgewenst alleen de Tornado®- sproeikop gebruiken. Pas de afstand (druk) aan de kwaliteit van de voegen en het hout aan. Op verticale oppervlakken kunt u ook een Patio Cleaner gebruiken.
Dakgoten	Sproeikop voor chassis	Reinig de dakgoot met de sproeikop. Reinig altijd naar de gootpi-jpen toe. Sproei nooit onder de dakbedekking.
Buizen, afvoerleidingen, stortgoten enzovoort reinigen	Buisreiniger Duw de buisreiniger ca. 50 cm (tot het merkteken) in een buis of afvoer en druk op de trekker van de sproeierhandgreep. De sproei-eropening draait naar achter en trekt de reiniger door de buis. De sproeikop werkt zich door de verstopping heen en spoelt het vuil terug.
Roest, verf	Water-/zand-straalapparatuur	Breng de water-/zandstraalapparatuur aan om roest en verf snel en effi ciënt te verwijderen. Zorg dat u te zandstralen oppervlakken niet beschadigd.
Serres	Tornado® PR-sproeikop, borstel, Stone & Wood Cleaner	Reinig onder hoge druk en eventueel met een borstel. Gebruik Stone & Wood Cleaner om mos en algen te verwijderen.
Tuinger-eedschap, gras-maaiers	Tornado® PR-sproeikop, Power-speed®-sproeikop, meerhoekige adapter, Metal Cleaner	Spoel het ergste vuil met de sproeikop weg. Breng Metal Cleaner aan met de schuimsproeier en laat het product ca. 5 minuten in-werken. Reinig met de sproeikop. Gebruik de meerhoekige adapter voor moeilijk bereikbare gebieden en om spetteren te voorkomen.

6 Na gebruik van uw drukreiniger

6.1 De reiniger opbergen Berg het apparaat op in een vorstvrije ruimte.

Verwijder als volgt alle water uit de pomp, slang en accessoires voordat u ze opbergt:

1. Schakel het apparaat uit (zet de start/stop schakelaar (1) in positie "O") en maak de tuinslang en accessoires los.

2. Start het apparaat opnieuw en druk op de trekker. Laat het apparaat werken totdat er geen water meer uit het sproeigeweer komt.

3. Schakel het apparaat uit, trek de stekker uit het contact en rol de slang en het snoer op.

4. Plaats de sproeierhandgreep, sproeikoppen en andere accessoires in de houders van het apparaat.

Als het apparaat per ongeluk bevriest, moet u het op beschadiging controleren.

PROBEER NOOIT EEN BEVROREN APPARAAT TE STARTEN.

Vorstschade valt niet onder de garantie.

6.2 Oprollen van netsnoer en hogedrukslang

Rol om ongelukken te voorkomen het netsnoer en de

hogedrukslang altijd goed op.

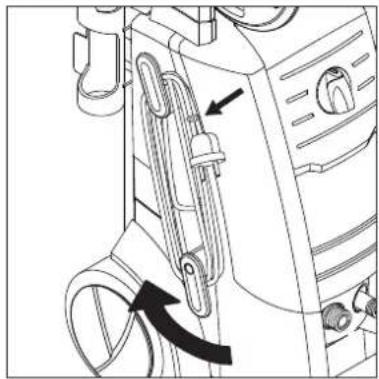

1. Rol het netsnoer op over de daarvoor bedoelde haken. Ingebouwde clip voor betere greep. Door de onderste haak om te draaien, ontkoppelt u de stroomkabel.

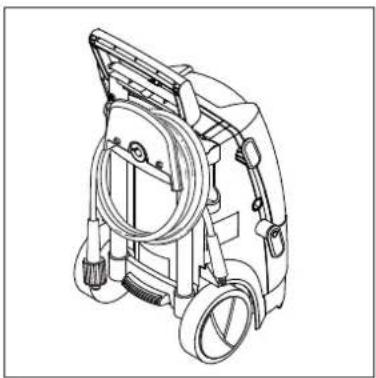

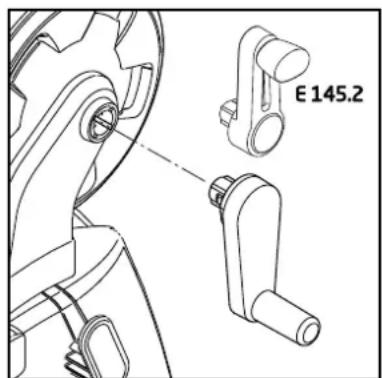

2. De hogedrukreiniger is in twee uitvoeringen beschikbaar: A) met een haak om de hogedrukslang op te bergen (14) - B) met een slanghouder (13).

6.3 Opbergen van accessoires

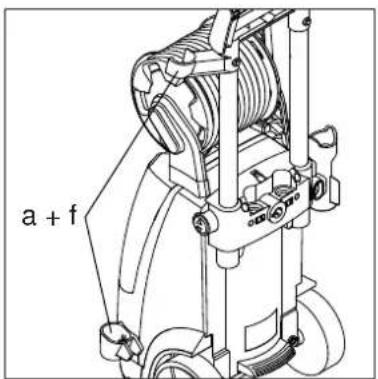

U kunt de standaardac- cessoires (sproeigeweer (f), sproeilans (a), sproeikoppen (b), schuimsproeier (c)) op de drukreiniger opslaan.

U kunt bovendien het reinigingsinstrument voor sproeikoppen (d) en een vastklikbare borstel (e) op het apparaat bewaren.

7 Onderhoud

WAARSCHUWING! Verwijder de stroomstekker altijd uit het contact voordat u tot onderhoud of reiniging overgaat.

Respecteer de volgende punten om langdurig probleemloos functioneren te waarborgen:

- Spoel de tuinslang, hoge- drukslang, sproeilans en accessoires door voordat u deze monteert.

• Verwijder alle stof en zand van de aansluitingen. Zorg dat de pal op de vastklikbare sproeilans niet door zand of vuil wordt geblokkeerd.
• Spoel schoonmaakmiddelen na gebruik weg uit de sproei-accessoires.
• Reinig de sproeikoppen.

Alle reparaties moeten door een erkend reparateur met originele reserveonderdelen worden uitgevoerd.

7.1 Reiniging van het watertoevoerfi Iter

Reinig al naar gelang het gebruik het watertoevoerfi Iter één keer per maand of vaker. Maak het fi Iter voorzichtig los met een tang en reinig het. Controleer of het onbeschadigd is voordat u het terugplaatst.

Het fi Iter moet altijd in de watertoevoerleiding worden aangebracht om zand, kalksteen en andere onzuiverheden weg te fi Iteren en beschadiging van de pompkleppen te voorkomen.

LET OP: de garantie vervalt als u het fi Iter niet aanbrengt.

7.2 Sproeikoppen reinigen

Een verstopte sproeikop een

te hoge druk in een pomp veroorzaken. Daarom moet de sproeikop onmiddellijk gerein- igd worden.

1. Schakel het apparaat uit en verwijder de sproeikop.
2. Reinig de sproeikop. BELANGRIJK: Gebruik het reinigingsinstrument voor sproeikoppen (11) alleen wanneer de sproeikop is losgemaakt.
3. Spoel de sproeikop naar achter met water door.

7.3 Reiniging van de ventilatieopeningen van het apparaat

Houd het apparaat schoon en zorg dat de koellucht vrij door de ventilatieopeningen kan worden gevoerd.

7.4 Verbindingsstukken smeren

Smeer de verbindingsstukken geregeld om ze soepel te houden en te voorkomen dat de o-ringen uitdrogen

8 Probleemoplossing

Om overbodige teleurstellingen te voorkomen, moet u de volgende punten controleren voordat u contact opneemt met de servicedienst van Nilfi sk:

Symptoom	Oorzaak	Aanbevolen	oplossing
Het apparaat start nietDe stekker zit niet in het Steek de stekker in het stopcontact.
Het stopcontact is defectProbeer een ander stopcontact.
Er is een zekering Vervang de zekering. Schakel alle andere doorgeslagen	apparaten		uit. Gebruik het app
	defect	verlengsnoer
Wisselende drukDe pomp zuigt lucht aan Controleer of de slangen en aansluitingen
Kleppen zijn vuil, versleten of vastgelopen	Reinig ze en plaats ze terug, of neem contact op met een plaatselijke distributeur van Nilfi	zijn.
De pompafdichtingen zijn versleten	Reinig ze en plaats ze terug, of neem contact op met een plaatselijke distributeur van Nilfi	sk.
De motor bromt	Lage spanning of lage	Druk op de trekker van het sproeigeweer. temperatuur
Het apparaat stoptOnjuiste netspanning	Er is een zekering doorgeslagen	Vervang de zekering. Schakel alle andere apparaten	uit.
Warmtesensor geactiveerd Sproeikop gedeeltelijk	Laat de reiniger 5 minuten afkoelen. Reinig de sproeikop (zie paragraaf 7.2) geblokkeerd
Zekering slaat door	Te lichte zekering hoger amperage dan voor het apparaat nodig is. Gebruik het apparaat zonder het verlengsnoer.	Gebruik een stroomvoorziening met een
Het apparaat pulseert slang/pompOnvoldoende toevoer van kraanwater	Er zit lucht in de toevoer-druk is hersteld. Controleer of de watertoevoer voldoet aan de vereiste specificaties (zie modeletiket) (min. 13 mm)	Druk op de trekker totdat de normale werk-
Sproeikop gedeeltelijk	Reinig de sproeikop (zie paragraaf 7.2) geblokkeerd
Het waterfi Iter is verstopt Er zit een knik in de slang	Reinig het fi Iter (zie paragraaf 7.1) Trek de slang recht
Het apparaat start en en stopt vaak vanzelf	Pomp/sproeigeweer lekt	Neem contact met het dichtstbijzijnde servicecentrum van Nilfisk.
Het apparaat start maar zijn er komt geen water uit	Pomp/slangen of accessoire bevoren	Wacht totdat de pomp/slangen/accessoires ontdood.
Het waterfi Iter is verstopt Sproeikop verstopt	Reinig het fi Iter (zie paragraaf 7.1) Reinig de sproeikop (zie paragraaf 7.2)

Als er een ander probleem dan een van de hiervoor genoemde optreedt, neemt u contact op het uw plaatselijke Nilfi sk-distributeur.

Service Helpdesk in Nederland :

Tel ^* ): [phone]

Fax: [phone]

*) bereikbar tussen 9.00 en 12.00 u.

9 Verdere informatie

9.1 Toestel ter recycling afgeven

Het uitgediende toestel onmid-dellijk onbruikbaar maken.

1. De netstekker uittrekken en de aansluitkabel doorknippen.

Gooi elektrische toestellen nooit in het huisvuil!

Overeenkomstig de Europese Richtlijn 2002/96/EG inzake Elektrische en Elektronische Uitgediende Toestellen moeten uitgediende elektrische toestellen separaat verzameld en voor recycling ter beschikking gesteld worden.

Neem bij vragen s.v.p. contact op met uw gemeenteadministratie of uw dichtsbijzijnde leverancier.

9.2 Garantievoorwaarden Nilfi sk garandeert hoge-

drukreinigers voor huishoudelijk gebruik gedurende een periode van 2 jaar. Als u uw hoge- drukreinigers of accessoires wilt laten repareren, moet u een kopie van de aankoopbon bijsluiten.

Gegarandeerde reparaties worden onder de volgende voorwaarden uitgevoerd:

• de defecten zijn te wijten aan materiaal- of fabricagefouten (slijtage en misbruik vallen niet onder de garantie).
• de instructies in de handleiding zijn zorgvuldig gerespecteerd.
  ● reparaties of pogingen daartoe zijn uitsluitend uitgevoerd door personeel dat door Nilfi sk is opgeleid.
• er zijn alleen oorspronkelijke accessoires gebruikt.

• het apparaat is niet aan misbruik blootgesteld (schokken, stoten, vorst enzovoort).

• er is alleen water zonder vervuilingen gebruikt.

• de hogedrukreiniger is niet verhuurd of anderszins voor commerciële doelen gebruikt.

Bij door de garantie gedekte reparaties is de vervanging van defecte onderdelen inbegrepen (exclusief verpakking en post/vervoer). Verder verwijzen we naar uw landelijke verkoopwetgeving.

Het apparaat moet met een beschrijving van het probleem naar een van de servicecentra van Nilfi sk worden opgestuurd.

Niet door de garantie gedekte reparaties worden in rekening gebracht (bijv. storingen als gevolg van Oorzaken vermeld in de Probleemoplossingstabel van de handleiding).

9.3 Accessoires

Gebruik uitsluitend originele accessoires.

Vastklikbare autosproeikop		Speciale sproeikop voor lakoppervlakken. Ideale afstand: 30 - 50 cm.
Vastklikbare sproeikop voor chassis		speciale sproeikop met hoek van 90° voor chassis en wielkas- ten. Ingebouwde geleiders.
Vastklikbare Meerhoekige adapter		Instelbaar onder een hoek van 0° - 90° voor een comfortabe- lere werkhouding en het reinigen van moeilijk bereikbare plaat- sen, zoals de snijbladen aan de onderkant van een grasmaaier. Geschikt voor alle sproeikoppen
Vastklikbare borstels		Voor auto's en andere oppervlakken. Beschikbaar in diverse vormen.
Verlengslang		Verlengslang van 7 meter om het werkbereik te vergroten.
Sproeilans voor chassis		Speciale sproeilans om de onderkant van uw auto te reinigen.
Afvoer- en buis- reiniger		Buisreiniger van 15 meter om buizen en afvoerleidingen te reinigen.
Water-/zand- straalappa- ratuur		Om verf en roest te verwijderen. Zand is in doe-het-zelf-winkels verkrijgbaar.
Patio Plus		Apparatuur om patio's/opritten/fl agstones snel te reinigen.
Tuinborstel		Draaiende borstel om houten oppervlakken te reinigen.
Velgborstel		Draaiende borstel om wielvelgen te reinigen.
Wandhaak		Om de hogedrukreiniger aan de muur op te hangen.
Draaiende borstel		Voor voertuigen en andere oppervlakken.
Waterzuigset		Voor het verwijderen van grote hoeveelheden water bijv. uit tuinvijvers.

Stone & Wood Cleaner	Voor fl agstones, baksteen en houtwerk. geschikt voor mos en algen.
Plastic Cleaner	Voor plastic en andere kunststoffen, zoals gebruikt in tuinmeubels.
Metal Cleaner	Voor het reinigen van metaal, zoals tuingereedschap.
Car Combi Cleaner	Voor auto's enzovoort. Met was.
Alu Cleaner	Voor oppervlakken van aluminium. Wordt met een verstuiver aangebracht.
Oil & Grease Cleaner	Voor het verwijderen van vet en olie op bijvoorbeeld motoren. Wordt met een verstuiver aangebracht.
Wood Cleaner	Voor het reinigen van houten oppervlakken van bijvoorbeeld tuin-meubilair.

10 EG-conformiteitsverklaring

CE

EG-conformiteitsverklaring

Product:

Hogedrukreiniger

Type:

Nilfisk E 130.2, E 140.2, E 145.2

Beschrijving:

230 V 1\~, 50 Hz - IP X5

Het ontwerp van het apparaat voldoet aan de volgende reglementen:

EG-machinerichtlijn

2006/42/EG

EG-laagspanningsrichtlijn

2006/95/EG

EG-EMV-richtlijn

2004/108/EG

Toegepaste geharmoniseerde normen:

EN 60335-2-79

Toegepaste landelijke normen en technische specifi caties:

IEC 60335-2-79

Nilfi sk
