GEBRUIKSAANWIJZING FB 100 Junkers

Installatie- en bedieningshandleiding

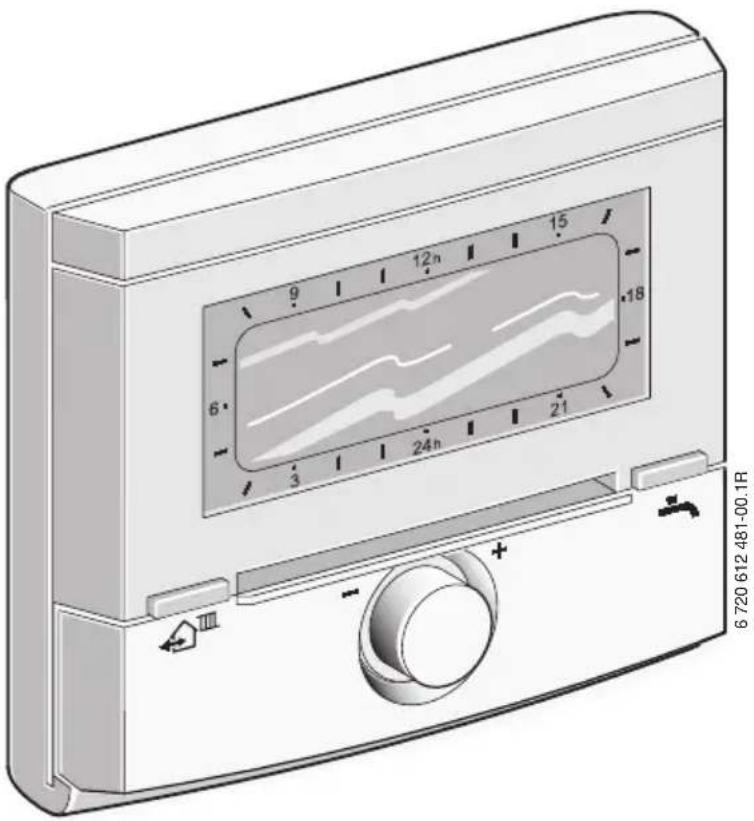

Afstandsbediening

FB 100

voor FW 100 of FW 200 aan verwarmingstoestel met buscompatibele Heatronic 3

9 12h 15 18 6 3 24h 21 III + 6 720 612 481-00.1R

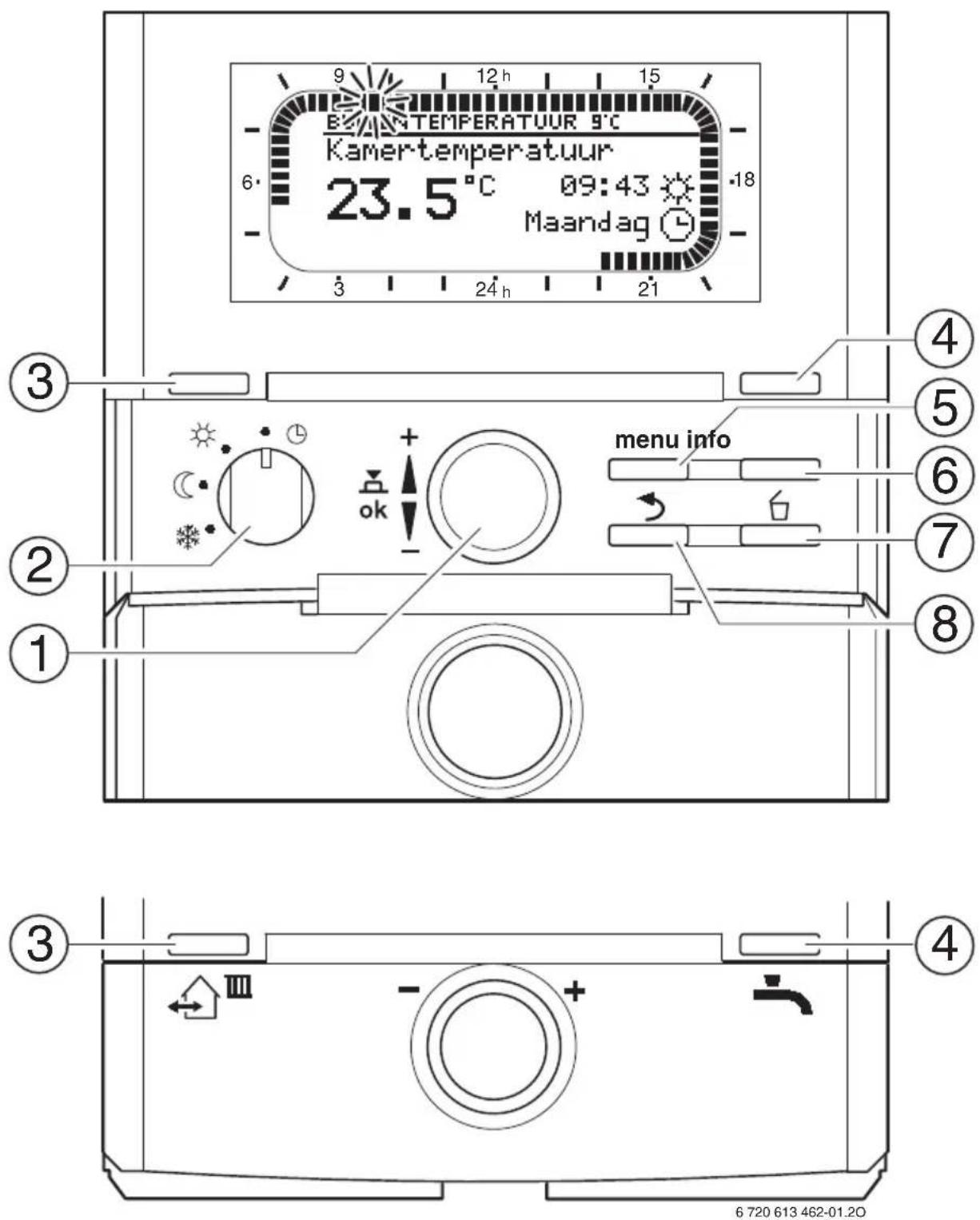

Overzicht van de bedieningselementen en symbolen

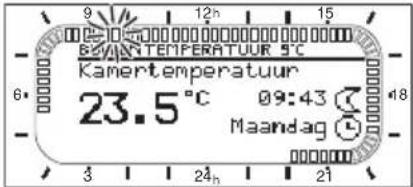

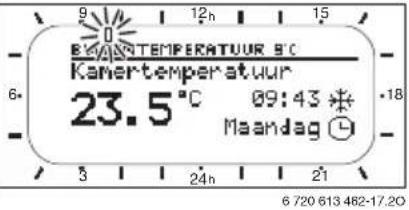

9 12 h 15 TEMPERATUUR 9°C Kamertemperatuur 23.5°C 09:43 Maandag 6 3 24 h 21 ③ ④ ⑤ ⑥ ⑦ ⑧ ② 1 menu info ok ③ - + 6 720 613 462-01.20

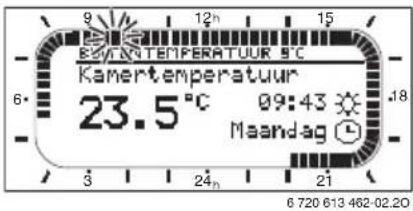

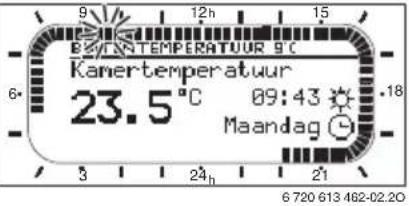

Afb. 1 Standaardweergave

Bedieningselementen
1	Draai de keuzeknop in de richting+: Menu/infoteksten boven kiezen of waarde hoger instellen
	Draai de keuzeknop in de richting-: Menu/infoteksten onder kiezen of waarde lager instellen
	Druk op de keuzeknop :Menu openen of instelling/waarde bevestigen
2 Functieschakelaar voor het CV-circuit:
				Automatisch
				Continu Verwarmen
				Continu Sparen
				Continu Eco
3 Toets	: Om de volgende schakeltijd en de bijbehorende functie = Verwarmen = Sparen = Eco voor het toegewezen CV-circuit te vervroegen tot de actuele tijd.
4 Toets	: Om de warmwaterbereiding onmid-dellijk te activeren (de geactiveerde functie kan niet vóór het verstrijken van de vaste tijd worden uitgeschakeld). Boiler wordt gedurende 60 minuten tot de gewenste temperatuur verwarmd of bij het combiverwarmingstoestel is de comfortfunc-tie gedurende 30 minuten actief.
5 Toets	: Menu openen/sluiten INSTAL-LATEURSNIVEAUopenen: ca. 3 seconden indrukken
6 Toets	: Waarden weergeven
7 Toets	: Waarde wissen/resetten
8 Toets	: Naar hoger menu

Om de beschrijving verder te vereenvoudingen

• worden de bedieningselementen en functies soms alleen met pictogrammen aangegeven, bijv. of.
• worden menuniveau's met het teken > van elkaar gescheiden, bijv. Vakantie > Begin.

Pictogrammen
23.5°C	Actuele kamertemperatuur
	Knipperend segment:Actuele tijd (09:30 tot 09:45)
	Volle segmenten:Periode voor functie = Verwarmen op de huidige dag (1 segment = 15 min)
	Lege segmenten:Periode voor functie = Sparen op de huidige dag (1 segment = 15 min)
D778	Geen segmenten:Periode voor functie = Eco op de huidige dag (1 segment = 15 min)
D779	Functie Verwarmen voor het toegewezen CV-circuit
U230	Functie Sparen voor het toegewezen CV-circuit
U230	Functie Eco voor het toegewezen CV-circuit
IT850	Automatische functie voor het toegewezen CV-circuit
DACTS	Functie Vakantie
UUTTO	Branderfunctie
+ Menu/infoteksten omhoog of waarde hoger
- Menu/infoteksten omlaag of waarde lager
ok Menu openen of instelling/waarde bevestigen
DYNO	Een hoger menu kiezen
IT240	Waarde wissen/resetten
SETO	De volgende schakeltijd en de bijbeho-rende functie= Verwarmen= Sparen= Ecovoor het toegewezen CV-circuit tot deactuele tijd vervroegen.
DW20
DW40
DW50
IT30	Warmwaterbereiding onmiddellijk activeren (de geactiveerde functie kan niet vóór het ver-strijken van de vaste tijd worden uitgeschakeld). Boiler wordt gedurende 60 minuten tot de gewenste temperatuur verwarmd of bij het combiverwarmingstoestel is de comfortfunctie gedurende 30 minuten actief.

Inhoudsopgave

1 Veiligheidsvoorschriften en verklaring van de symbolen 6

1.1 Voor uw veiligheid 6

1.2 Verklaring symbolen 6

2 Gegevens over het toebehoren 7

2.3 Aanvullend toebehoren 8

2.4 Reiniging

2.5 Installatievoorbeelden

3 Installatie (alleen voor de installateur) 10

3.1 Montage

3.2 Afvalverwijdering

3.3 Elektrische aansluiting 12

4 Ingebruikneming (alleen voor de installateur) 13

5 Bediening 14

5.1 kamertemperatuur en functie wijzigen 14

5.1.1 kamertemperatuur met wijzigen (voor beperkte tijd) 14

5.1.2 Functie met ⏻ wijzigen (voor beperkte tijd) 14

5.1.3 Functie warm water met wijzigen (voor beperkte tijd) 15

5.1.4 Functie voor verwarming duurzaam wijzigen 15

5.2 Menu's bedienen 16

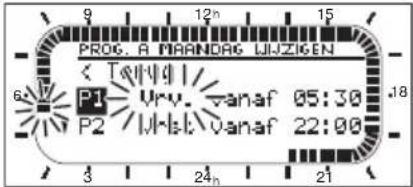

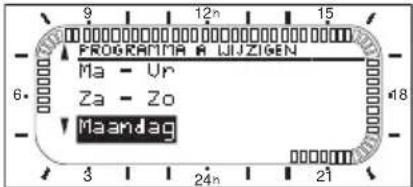

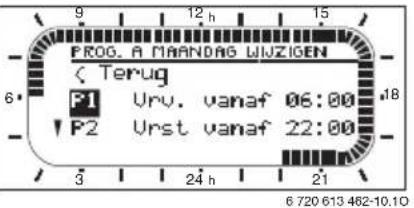

5.2.1 Programmeervoorbeelden

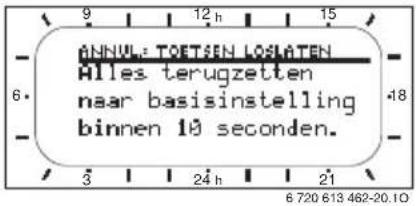

5.2.2 Programmering verwijderen of ongedaan maken 19

6 Instellen van het HOOFDMENU 21

6.1 Overzicht en instellingen van het HOOFDMENU 21

6.1.1 HOOFDMENU: Vakantie 21

6.1.2 HOOFDMENU: Verwarming 22

6.1.3 HOOFDMENU: Alg. Instellingen 23

6.1.4 HOOFDMENU: Solar 23

6.2 Vakantieprogramma

6.3 Verwarmingsprogramma

6.3.1 Tijd-/temperatuurniveauprogramma 25

6.3.2 Temperatuur voor de functies en verwarmingssnelheid 26

6.4 Warm water 26

6.5 Algemene instellingen 27

6.5.1 Opmaak voor weergave 27

6.5.2 Toetsenblokkering

6.5.3 Taal

6.6 Solarinstellingen

7 Informatie weergeven 29

8 Menu INSTALLATEURSNIVEAU instellen (alleen voor de installateur)

8.1 Overzicht en instellingen van het menu INSTALLATEURSNIVEAU 32

8.1.1 INSTALLATEUR\$NIVEAU: Systeemconfiguratie 32

8.1.2 INSTALLATEURSNIVEAU: Verwarmingsparameter 33

8.1.3 INSTALLATEURSNIVEAU: Systeemstoringen 33

8.1.4 INSTALLATEURSNIVEAU: Service adres 34

8.1.5 INSTALLATEURSNIVEAU: Systeeminfo 34

8.2 Verwarmingssysteem configureren 35

8.3 Parameters voor verwarming 35

8.4 Storingshistorie

8.5 Serviceadres weergeven en instellen 39

8.6 Systeeminformatie weergeven 39

9 Storingen verhelpen 40

9.1 Storingen verhelpen met indicatie 40

9.2 Störingen verhelpen zonder indicatie 48

12 Individuele instellingen van de verwarmingsprogramma's 52

24 25

Informatie over de documentatie

Wegwijzer bij de handleiding

De installateur dient alle bijgevoegde documentatie aan de gebruiker over te dragen.

Als u ...

• ... de veiligheidsvoorschriften en de verklaring van de symbolen zoekt, leest u hoofdstuk 1.
• ... een overzicht zoekt van de opbouw en functie van dit toebehoren, leest u hoofdstuk 2. Daar vindt u ook de technische gegevens.
• ... INSTALLATEUR bent en wilt weten hoe dit toebehoren wordt geïnstalleerd, elektrisch wordt aangesloten en in werking wordt gesteld, leest u de hoofdstukken 3 en 4.
• ... wilt weten hoe dit toebehoren wordt bediend en geprogrammeerd, leest u hoofdstuk 5, 6 en 12. Daar vindt u ook de overzichten van de basisinstellingen en de instelbereiken van de menu's. In de tabellen kunt u uw instellingen noteren.
• ... informatie over de verwarmingsinstallatie wilt weergeven leest u hoofdstuk 7.
• ... INSTALLATEUR bent en instellingen voor de installateur wilt wijzigen of systeeminformatie wilt weergeven, leest u hoofdstuk 8. Daar vindt u ook de overzichten van de basisinstellingen en de instelbereiken van de menu's. In de tabellen kunt u uw instellingen noteren.
• ... overzichten voor het verhelpen van storingen zoekt, leest u hoofdstuk 9.
• ... tips voor het besparen van energie zoekt, leest u hoofdstuk 10.
• ... een bepaald woord in de tekst zoekt, kijkt u in de Index op de laatste pagina's.

Aanvullende documentatie voor de installateur (niet meegeleverd)

Naast deze meegeleverde handleiding is de volgende documentatie verkrijgbaar:

• Onderdelenlijst
• Serviceboekje (voor het opsporen van fouten en de functiecontrole)

Deze documentatie kunt u bij de Junkers informa- tiedienst aanvragen. Het contactadres vindt u op de achterkant van deze handleiding.

1 Veiligheidsvoorschriften en verklaring van de sym- bolen

1.1 Voor uw veiligheid

▶ Neem de gebruiksaanwijzing in acht voor een juiste werking.
▶ Monteer het verwarmingstoestel en het overige toebehoren en stel het in werking overeenkomstig de aanwijzingen in de bijbehorende handleidingen.
▶ Laat het toebehoren alleen door een erkend installateur monteren.
- Deze toebehoren alleen in combinatie met de aangegeven verwarmingstoestellen aansluiten. Neem aansluitschema in acht!
▶ Sluit toebehoren in geen geval op een 230V stroomnet aan.
▶ Voor montage van de toebehoren: onderbreek de stroomverzorging (230V AC) naar het verwarmingstoestel en andere Busdeelnemers.
▶ Monteer dit toebehoren niet in een vochtige ruimte.
▶ Stel de klant op de hoogte van de werkwijze van het toebehoren en instrueer hem ten aanzien van de bediening.
▶ Verbrandingsgevaar door thermische desinfectie:

Tijdens kort durend gebruik met warmwater-temperaturen boven 60°C moet het toetstel beslist worden geobserveerd of er moet een thermostatische drinkwatermengklep worden ingebouwd.

▶ Bij kans op vorst moet het verwarmingstoestel ingeschakeld blijven en dient u de aanwijzingen voor vorstbescherming in acht te nemen.

1.2 Verklaring symbolen

Veiligheidsaanwijzingen in de tekst worden door middel van een grijs vlak en een gevaren driehoek aangeduid.

Signaalwoorden geven de ernst aan van het gevaar dat kan optreden als de voorschriften niet worden opgevolgd.

• Voorzichtig betekent dat er mogelijk lichte materiële schade kan optreden.
• Waarschuwing betekent dat er licht persoonlijk letsel of ernstige materiële schade kan optreden.
• Gevaar betekent dat er ernstig persoonlijk letsel kan optreden. In bijzonder ernstige gevallen bestaat er levensgevaar.

Aanwijzingen in de tekst met hiernaast aangegeven symbool worden begrensd met een lijn boven en onder de tekst.

Aanwijzingen: betekent belangrijke informatie welke in die gevallen geen gevaar voor mens of toestel oplevert.

2 Gegevens over het toebehoren

De FB 100 kan alleen worden aangeslosten aan installaties met FW 100 of FW 200 en een verwarmingstoestel met buscompatibele Heatronic 3.

• De FB 100 geeft informatie over het toestel en de installatie weer en u kunt er de weergegeven waarden mee wijzigen.
• De FB 100 is voorbereid voor montage aan de muur.
• In combinatie met de module IPM... regelt de FB 100 het toegewezen CV-circuit met een tijdprogramma. Er zijn drie weekverwarmingsprogramma's met zes schakeltijden per dag beschikbaar (er is één programma actief).
  • Aantal FB 100 per verwarmingsinstallatie:

- Maximaal één FB 100 in een verwarmingsinstallatie met één FW 100.

- Maximaal vier FB 100 in een verwarmingsinstallatie met één FW 200.

- Als de stroom uitvalt, gaat de indicatie uit. Alle instellingen blijven bewaard. De FB 100 neemt de tijd en datum over van de weersafhankelijke regelaar.

Afmetingen	Afbeelding 5, pagina 10
Nominale spanning 10...24 V DC
Nominale stroom (zonder verlichting)	6 mA
Afstandbedieningsuitgang Tweedraads bus
Max. omgevingstemperatuur 0 ... +50°C
Isolatieklasse III
Beschermingstype IP20
	CE

1 Bovenstuk afstandsbediening
2 Voet voor montage op de muur
3 Schuifraam
4 Installatie- en bedieningshandleiding

2.3 Aanvullend toebehoren

Zie ook de prijslijst.

- IPM 1: Module voor aansturing van een gemengd of ongemengd CV-circuit.

- IPM 2: Module voor aansturing van max. twee gemengde of ongemengde CV-circuits. Aansturing van een ongemengd CV-circuit in het verwarmingssysteem mogelijk.

2.4 Reiniging

▶ Wrijf de behuizing van de regelaar indien nodig met een vochtige doek schoon. Gebruik daarbij geen scherpe of bijtende reinigingsmiddelen.

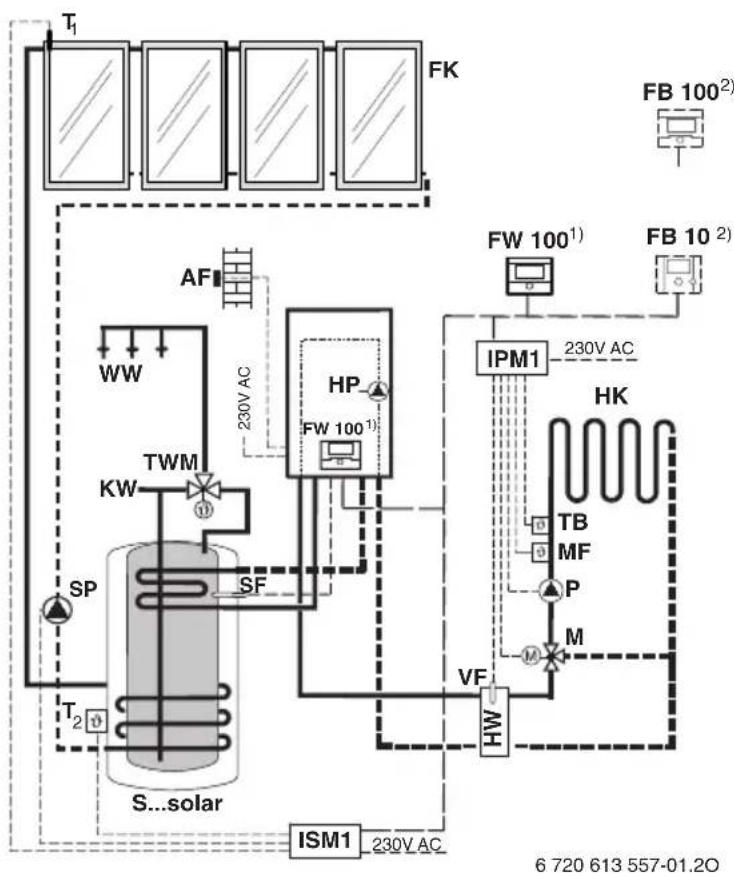

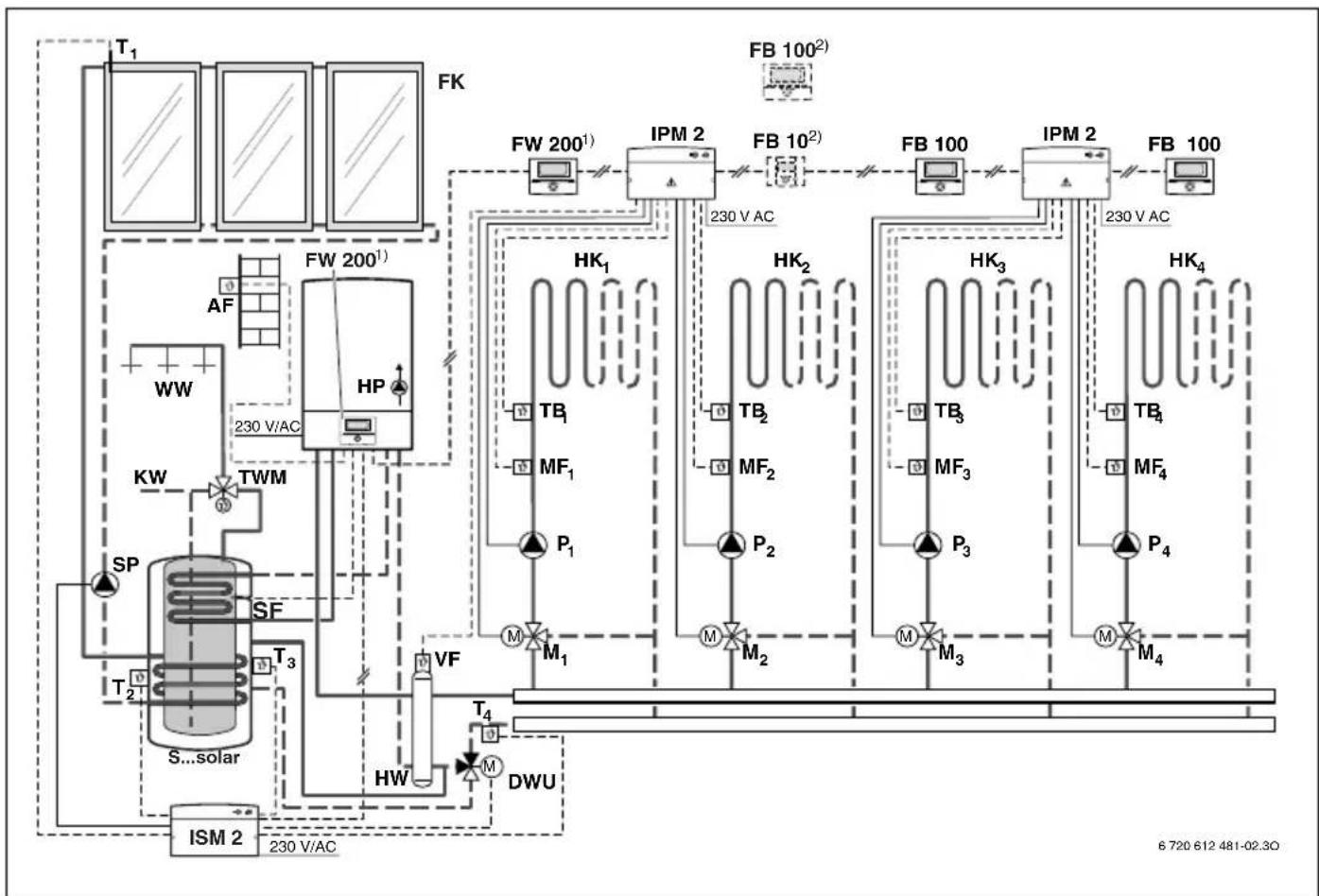

2.5 Installatievoorbeelden

Afb. 3 Vereenvoudigd installatieschema (voor montage geschikte afbeelding en overige mogelijkheden in de planningsdocumentatie)

Afb. 4 Vereenvoudigd installatieschema (voor montage geschikte afbeelding en overige mogelijkheden in de planningsdocumentatie)

AF Buitentemperatuurvoeler

FB 10 Afstandsbediening

FB 100 Afstandsbediening

FK Platte collector

FW 100Weersafhankelijke regelaar met solarregeling

FW 200Weersafhankelijke regelaar met solarregeling

HK1...4CV-circuits

IPM 1 Module voor een CV-circuit

IPM 2 Module voor twee CV-circuits

ISM 1 Module voor solarwarmwaterbereiding

ISM 2 Module voor solarwarmwaterbereiding en solarverwarmingsondersteuning

HP Verwarmingspomp

KW Koudwateraansluiting

M1...4 Mengklepmotor

MF1...4Aanvoertemperatuurvoeler van gemengd CV-circuit

T1 Collectortemperatuurvoeler

T2 Boilertemperatuurvoeler verwarmingswaterzijde onder

T3 Boilertemperatuurvoeler verwarmingswaterzijde midden

T4 Temperatuurvoeler verwarmingsnetret- our

P1...4 Circulatiepomp CV-circuit

SP Solarpomp

DWK DW-kraan voor retourverhoging

SF Boilertemperatuurvoeler (NTC)

TB1...4 Temperatuurbewaker

TWM Thermostatische drinkwatermengklep

VF Gemeenschappelijke aanvoervoeler

WW Warmwateraansluiting

1) De FW 100 / FW 200 kan naar keuze in de warmtegenerator of op de muur worden gemonteerd.

2) Optioneel FB 10 of FB 100

3 Installatie (alleen voor de installateur)

Zie de planningdocumentatie of de aanbesteding voor het gedetailleerde installatieschema van de montage van de hydraulische componenten en de bijbehorende besturingselementen.

Gevaar: Gevaar voor stroomschok!

▶ Voor montage van de toebehoren: onderbreek de stroomverzorging (230V AC) naar het verwarmings-toestel en andere Busdeelnemers.

3.1 Montage

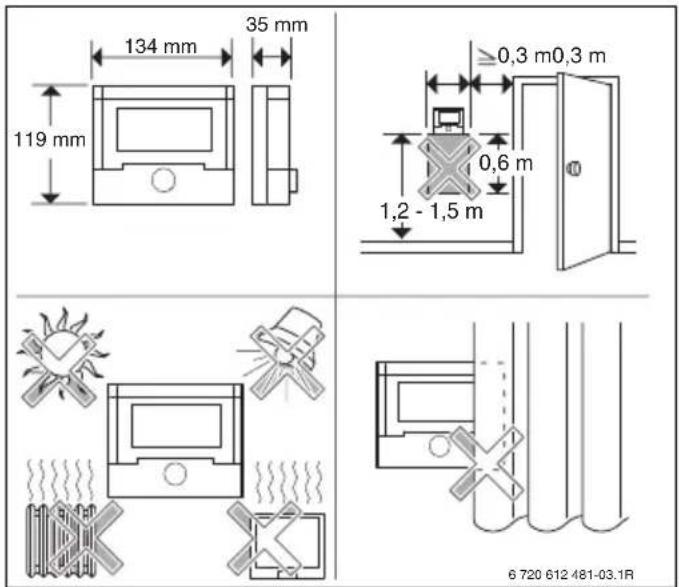

Montageplaats

De regelkwaliteit is afhankelijk van de montageplaats.

De montageplaats (regelruimte) moet voor de regeling van het toegewezen CV-circuit geschikt zijn.

▶ Kies een montageplaats.

134 mm 35 mm 119 mm ≥0,3 m0,3 m 0,6 m 1,2 - 1,5 m 6 720 612 481-03.1R

Afb. 5

Montage

Het montageoppervlak op de muur moet egaal zijn.

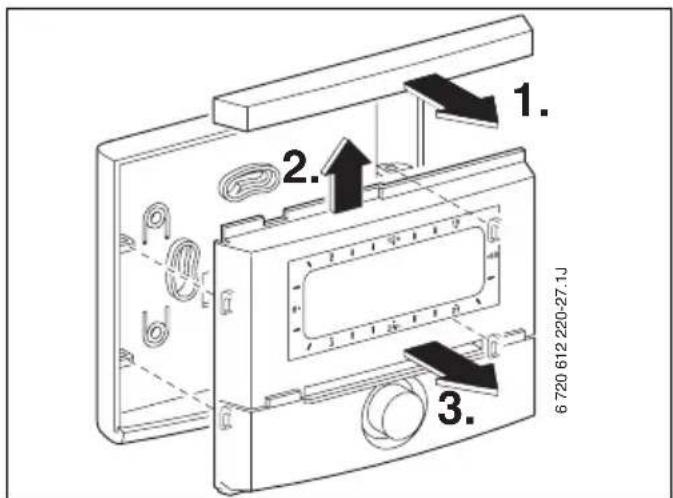

▶ Trek bovenstuk en schuifraam van de voet.

1. 2. 3. 6 720 612 220-27.1J

Afb. 6

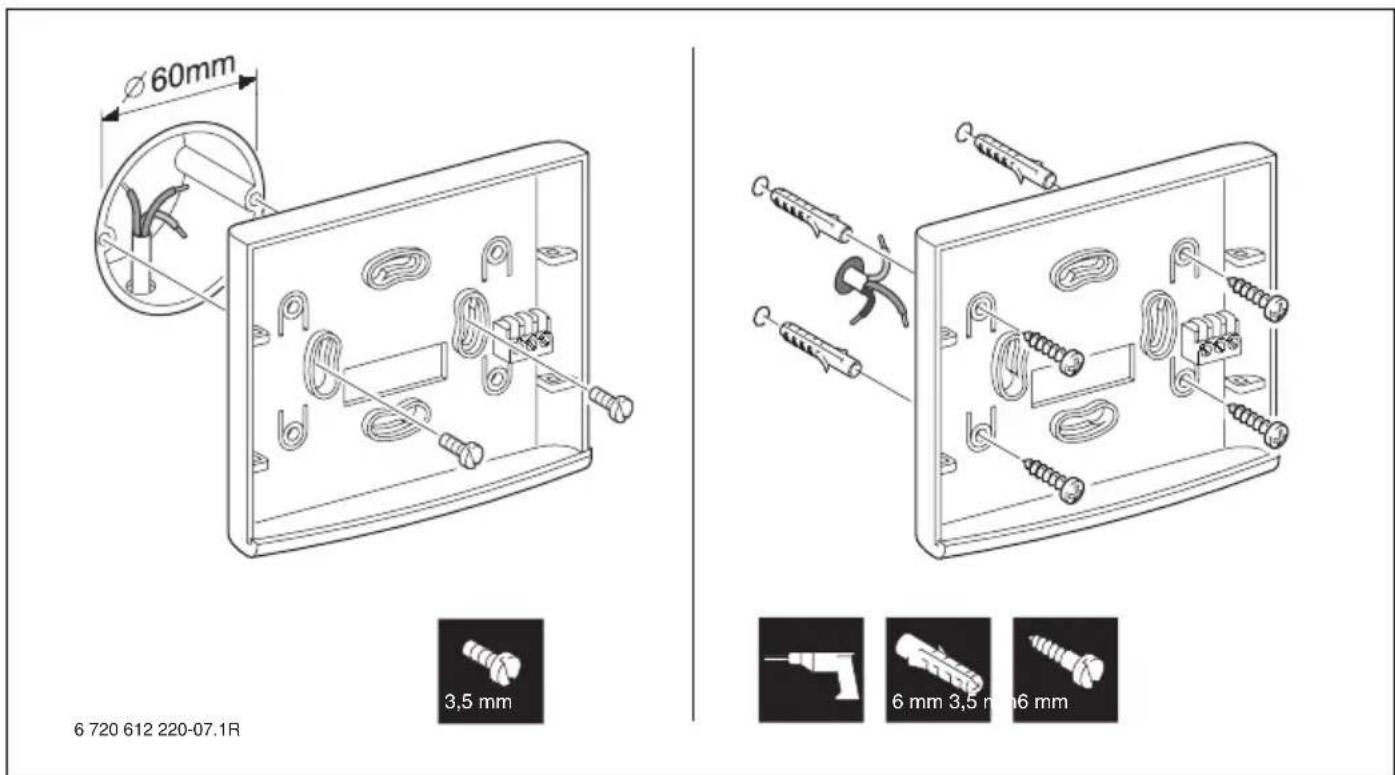

▶ Monteer de voet.

60mm 3,5 mm 6 720 612 220-07.1R 6 mm 3,5 mm 6 mm

Afb. 7

▶ Breng de elektrische aansluiting tot stand (→ afbeelding 9 op pagina 12).

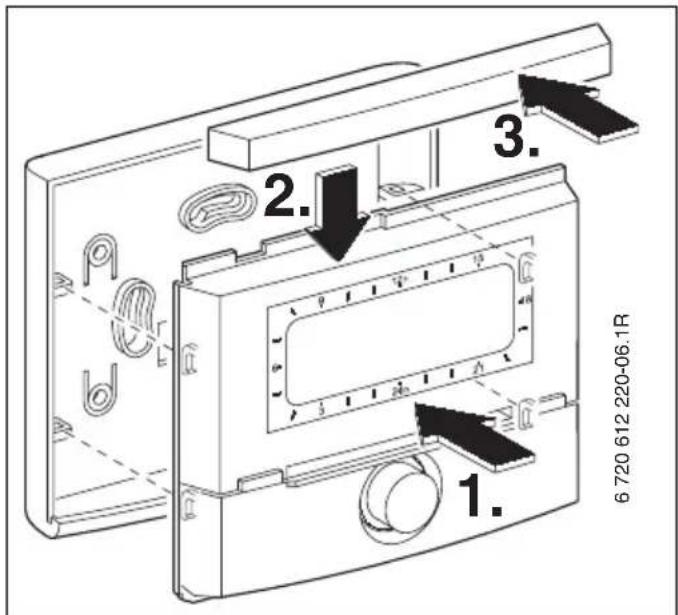

▶ Steek bovenstuk en schuifraam op de voet.

6 720 612 220-06.1R 1. 2. 3.

Afb. 8

Montage van het toebehoren

▶ Monteer het toebehoren volgens de geldende voorschriften en de meegeleverde installatiehandleiding.

3.2 Afvalverwijdering

▶ Verwijder de verpakking op een voor het milieu verantwoorde wijze.
▶ Als een component wordt vervangen: verwijder de oude component op een voor het milieu verantwoorde wijze.

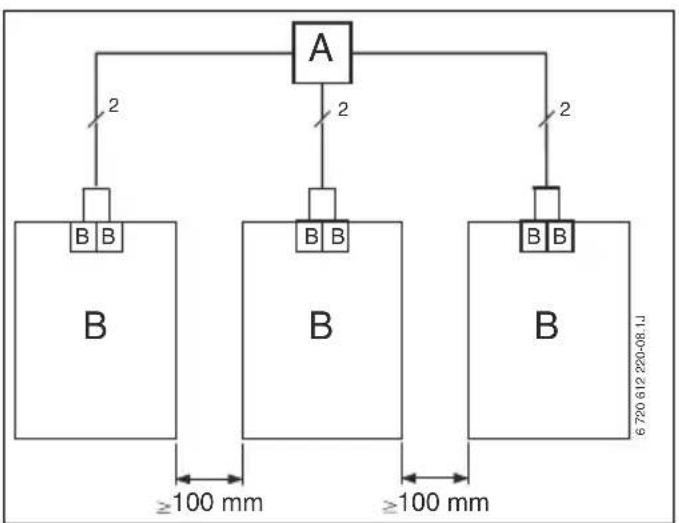

3.3 Elektrische aansluiting

▶ Busverbinding van de FB 100 naar overige busdeelnemers: Gebruik elektrische kabels die minimaal overeenkomen met type H05 VV-... (NYM-I...).

Toegestane leidinglengten van de buscompatibele Heatronic 3 naar de FB 100:

Leidinglengte Diameter
≤ 80 m 0,40 mm	2
≤ 100 m 0,50 mm	2
≤ 150 m 0,75 mm	2
≤ 200 m 1,00 mm	2
≤ 300 m 1,50 mm	2

▶ Om inductieve beïnvloeding te voorkomen: Installeer alle laagspanningsleidingen gescheiden van leidingen met een spanning van 230 V of 400 V (minimumafstand 100 mm).

▶ Als er inductieve externe invloeden zijn, moeten de leidingen worden afgeschermd. Daardoor worden de leidingen beschermd tegen extern invloeden zoals sterkstroomkabels, voeringsleidingen, transformatorstations, radio- en televisietoestellen, amateurzendstations, magnetrons en dergelijke.

Afb. 9 FB 100 op willekeurige busdeelnemer (B) aangesloten.

Als de leidingdiameters van de bus- verbindingen verschillend zijn:

▶ Sluit de busverbindingen via een aftakdoos aan.

Afb. 10 Aansluiting van busverbindingen via aftakdoos (A)

4 Ingebruikneming (alleen voor de installateur)

▶ Leg het CV-circuitnummer voor de codering van de FB 100 en IPM 1 of IPM 2 vast.
- Bij een verwarmingsinstallatie met FW 100 is het CV-circuit HK 1 met codering 1 toege-staan.
- Bij een verwarmingsinstallatie met FW 200 is een CV-circuit van HK 1 tot HK _4 met bijbehorende codering 1, 2, 3 of 4 toegestaan.
▶ Stel de codeerschakelaar op de IPM 1 of IPM 2 overeenkomstig het toegewezen CV-circuit in.
▶ Schakel de installatie in.

Beschrijving van de bedieningselementen → pagina 2.

Bij eerste ingebruikneming of na volledige reset van alle instellingen:

▶ Kies de taal met en bevestig met.

▶ Afhankelijk van het CV-circuit mag slechts één FB 100 of FB 10 per codering worden toegewezen. Kies Codering CV circuit met bevestig met

en

▶ Bij ingebruikneming wordt de automatische systeemconfiguratie gestart (wacht 60 seconden en volg de aanwijzingen in het display op).
▶ Stel de tijd en datum voor de FB 100 op de weersafhankelijke regelaar in.
▶ Pas de overige instellingen aan de gebruikte installatie aan → hoofdstuk 6 vanaf pagina 21 en hoofdstuk 8 vanaf pagina 32.

5 Bediening

Met de FB 100 kunt u de gewenste kamertemperatuur voor elke functie instellen. Deze temperatuur is niet de feitelijke kamertemperatuur. Het betreft een richtwaarde die de gevraagde aanvoertemperatuur voor het toegewezen CV-circuit beïnvloedt.

De in de standaardweergave (→ afbeelding 1 op pagina 2) weergegeven informatie en de bedie- ning gelden altijd alleen voor het toegewezen CV- circuit.

5.1 kamertemperatuur en functie wijzigen

5.1.1 kamertemperatuur met wijzigen (voor beperkte tijd)

Als u de gewenste kamertemperatuur duurzaam wilt wijzigen → hoofdstuk 6.3.2 op pagina 26.

▶ Stel de gewenste kamertemperatuur in met

10.

- Functieschakelaar in stand :① De gewijzigde temperatuur geldt tot aan de volgende schakeltijd. Vervolgens geldt de voor de schakeltijd vastgelegde temperatuur.

- Functieschakelaar in stand /✿/ : De * veranderde temperatuur geldt tot er weer aan de functieschakelaar wordt gedraaid. Vervolgens geldt de voor de gekozen functie vastgelegde temperatuur.

5.1.2 Functie met wijzigen (voor beperkte tijd)

Als u de functie duurzaam wilt wijzigen → hoofdstuk 5.1.4 op pagina 15.

Gebruik de functie als u vroeger naar bed gaat of als u later of vroeger thuiskomt.

Deze functie is alleen beschikbaar als de automatische functie ingeschakeld is:

Druk kort op om de volgende schakeltijd en de bijbehorende functie Verwarmen / Sparen / Eco voor het toegewezen CV-circuit te vervroegen tot de actuele tijd. In het display worden de gewijzigde gegevens weergegeven.

▶ Houd ingedrukt en draai tegelijkertijd aan om de volgende schakeltijd te veranderen. De schakeltijd kan maximaal tussen de actuele tijd en de tweede daaropvolgende schakeltijd worden gewijzigd. Bij het overschrijden van de volgende schakeltijd van het verwarmingsprogramma wordt een reset van de functie uitgevoerd en is de automatische functie weer actief.

Functie voortijdig opheffen:

▶ Druk nogmaals kort in.

5.1.3 Functie warm water met wijzigen (voor beperkte tijd)

Gebruik deze functie als u buiten de geprogrammeerde schakeltijden warm water nodig heeft.

▶ Druk kort in om de warmwaterbereiding onmiddellijk te activeren (de geactiveerde functie kan niet vóór het verstrijken van de vaste tijd worden uitgeschakeld):

• De boiler wordt 60 minuten lang tot de maximaal ingestelde temperatuur van het warmwaterprogramma verwarmd.
• Bij het combiverwarmingstoestel is de comfortfunctie 30 minuten lang actief.

In het display worden de gewijzigde gegevens weergegeven. Bij het overschrijden van de opgegeven tijd vindt een reset van de functie plaats en is de automatische functie weer actief.

5.1.4 Functie voor verwarming duurzaam wijzigen

Automatische functie (basisinstelling)

Automatische wisseling tussen Verwarmen ✦ Sparen 📄 / Eco ✦ volgens het actieve verwarmingsprogramma. De FB 100 regelt op de in het submenu Temperatuurniveaus ingestelde kamertemperaturen (→ hoofdstuk 6.3.2 op pagina 26).

Continu verwarmen

De FB 100 regelt op de in het submenu Temperatuurniveaus ingestelde kamertemperatuur voor Verwarmen ⚙ (→ 6.3.2 op pagina 26). Het verwarmingsprogramma wordt genegeerd.

Continu sparen

De FB 100 regelt op de in het submenu Temperatuurniveaus ingestelde kamertemperatuur voor Sparen Ⓞ (→ 6.3.2 op pagina 26). Het verwarmingsprogramma wordt genegeerd.

Continu Eco

De FB 100 regelt op de in het submenu Temperatuurniveaus ingestelde kamertemperatuur voor Eco ✉ (→ 6.3.2 op pagina 26). Het verwarmingsprogramma wordt genegeerd.

5.2 Menu's bedienen

Algemene structuur van de menu's:

• Namen van variabelen of namen van sub-menu's worden links weergegeven.
• De gekozen naam wordt donker gemarkeerd.
• Waarden van variabelen worden rechts naast of onder de naam weergegeven.
• Met geeft u submenu's weer of activeert u de wijzigingsmodus (de waarde van de variabele knippert).

• Zolang er een naam donker gemarkeerd is, kunt u met / in de menu's navigeren zonder een waarde te verstellen.

• Pijlen aan de linkerrand geven aan of er nog meer menuopties zijn.

• Een knipperende waarde van een variabele kunt u met veranderen.
• Een knipperende waarde van een variabele kunt u met naar de basisinstelling terugzetten.
• De wijziging gaat in als u indrukt. De naam wordt weer donker gemarkeerd weergegeven.
• Als u de wijzigingsmodus met een andere toets dan verlaat, wordt de wijziging onderbroken. De oorspronkelijke waarde blijft geldig.

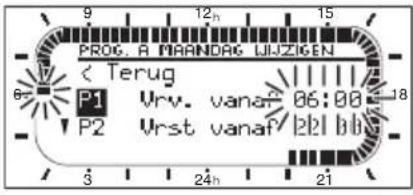

5.2.1 Programmeervoorbeelden

De programmeerstappen moeten altijd volgens hetzelfde principe worden uitgevoerd. De functies van de bedieningselementen en de betekenis van de symbolen staan beschreven op de pagina's 2 en 3. Als u bijv. een verwarmingsprogramma wilt invoeren, voert u de volgende programmeerstappen uit.

Als een functie geblokkeerd is, wordt een helptekst weergegeven. In deze gevallen volgt u de weergegeven aanwijzingen op.

Bediening		Display
Open de klep.De standaardweergave wordt nog steeds weergegeven.
Hoofdmenu weergeven:
Druk opmenu	De displayverlichting wordt ingeschakeld en het hoofdmenu wordt weergegeven.
Menu kiezen:

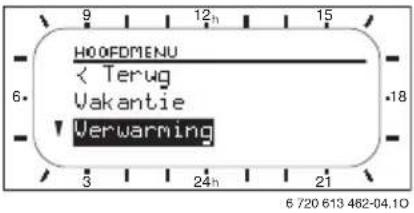

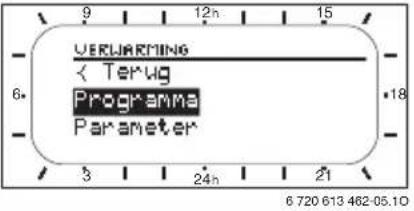

Draai Selecteer in dit voorbeeld de menuoptie “Verwarming”. Als u de keuzeknop verder draait, worden er nog meer menu’s weergegeven.
Druk opok	Bevestig de gekozen menuoptie “Verwarming”.

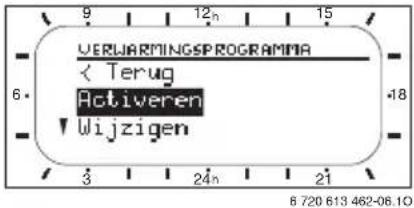

Druk opok	Laat in dit voorbeeld de menuoptie “Programma” geselecteerd en bevestig de optie.
Draai	Selecteer in dit voorbeeld de menuoptie “Wijzigen”.
Druk opok	Bevestig de menuoptie “Wijzigen”.

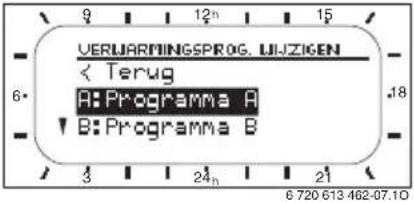

Druk opok	Laat in dit voorbeeld de menuoptie “A:Programma A” geselecteerd en bevestig de optie.

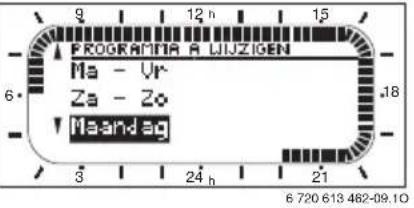

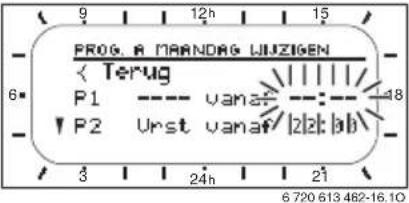

Draai	Selecteer in dit voorbeeld de menuoptie “Maandag”. De segmentring voor het verwarmingsprogramma wordt alleen weergegeven als alle schakeltijden voor de gekozen weekdagen gelijk zijn (bijv. alle schakeltijden voor menuoptie “Ma - Vr” gelijk).
Druk op Bevestig de menuoptie “Maandag”. Het volgende submenu met de voorgeprogrammeerde schakeltijden en functies P1 t/m P6 wordt weergegeven.
Waarden instellen:

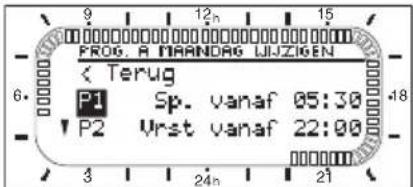

Druk op Laat in dit voorbeeld de menuoptie P1 geselecteerd en bevestig de optie.De te wijzigen schakeltijd en het bijbehorende segment knipperen.		6 720 613 462-11.10
Draai	Stel in dit voorbeeld de schakeltijd op 05:30 uur in.Tegelijkertijd veranderen de bijbehorende segmenten.	6 720 613 462-12.10
Druk opok	De schakeltijd wordt opgeslagen en de te wijzigen functie en het segment van de nieuwe schakeltijd knipperen. Als u bijv. in het menu “Ma - Vr” een schakeltijd wijzigt en opslaat, wordt de wijziging overgenomen voor de dagen “Maandag” t/m “Vrijdag”.
Draai	Stel in dit voorbeeld de functie in op “Sparen”.De bijbehorende segmenten veranderen.	6 720 613 462-13.10
Druk opok	De functie wordt opgeslagen. De instelling van P1 is nu beëindigd. De gewijzigde schakeltijd, functie en segmenten worden weergegeven. Stel overige schakeltijden en functies P2 t/m P6 zoals beschreven in.
Een hoger menu kiezen:
Druk op	Kies een hoger menu.	6 720 613 462-14.10
of
Draai	Selecteer opnieuw de optie “ Terug”.
Druk opok	Bevestig de geselecteerde optie “ Terug”.Het hogere menu wordt weergegeven.
Programmering beëindigen:
Druk op menu	De FB 100 werkt nu met de nieuw geprogrammeerde gegevens.	6 720 613 462-15.20

5.2.2 Programmering verwijderen of ongedaan maken

Bediening		Display
Geprogrammeerde waarden verwijderen:
Selecteer en overschrijf de te verwijderen waarde, bijvoorbeeld de schakeltijd in P1, zoals beschreven in hoofdstuk 5.2.1 vanaf pagina 16. of
Druk op De	verwijderde schakeltijd knippert en de bijbehorende functie wordt eveneens verwijderd.Tegelijkertijd veranderen de bijbehorende segmenten.
2x indruk-ken	De instelling wordt opgeslagen.
Druk op menu	Verlaat het menu en keer terug naar de standaardweergave.
Een programma resetten:
Selecteer en bevestig de menuoptie“A:Programma A”, zoals beschreven in hoofdstuk 5.2.1 vanaf pagina 16.

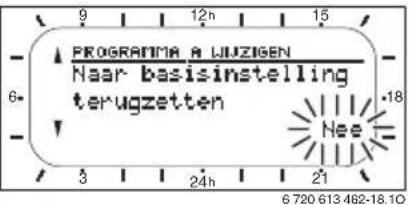

Draai	Selecteer in dit voorbeeld de menuoptie “Naar basisinstel-ling terugzetten”.
Druk op	Bevestig de menuoptie “Naar basisinstelling terugzetten”.De te wijzigen waarde knippert.
Draai	Stel de menuoptie “Naar basisinstelling terugzetten” in op “Ja”.

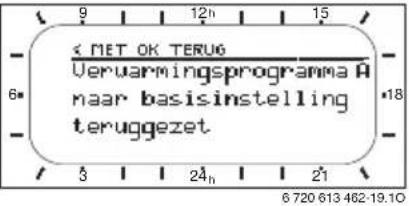

Druk op	Bevestig het resetten van het programma.Na het resetten wordt een helptekst weergegeven.
Druk op	Keer terug naar het menu.
Druk op menu	Verlaat het menu en keer terug naar de standaardweergave.

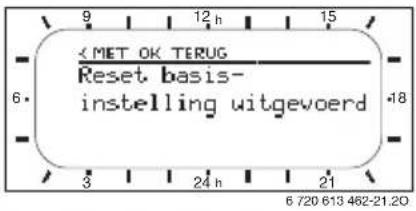

Alle instellingen resetten (alleen voor de installateur):Met deze functie worden alle instellingen van het HOOFDMENU en het INSTALLATEURSNIVEAU naar de basisinstelling teruggezet. Vervolgens moet de installateur de installatie opnieuw in bedrijf nemen.
Als de standaardweergave is ingesteld:menu en tegelijkertijd ingedrukt houden tot de volgende waar-schuwing 10 seconden lang wordt weergegeven:
Als een reset van alle instellingen moet plaatsvinden:menu en nog steeds tegelijkertijd ingedrukt houden tot de vol-gende helptekst wordt weergegeven:
Druk op om het resetten te beëindigen.Alle instellingen zijn nu weer naar de basisinstelling teruggezet. De installatie moet door de installateur opnieuw in bedrijf worden gesteld.

6 Instellen van het HOOFDMENU

Het navigeren binnen de menustructuur, het programmeren, het verwijderen van waarden en het terugzetten naar de basisinstelling worden in hoofdstuk 5.2 vanaf pagina 16 uitvoerig beschreven.

• voor het vinden van de gedetailleerde beschrijving van de verschillende menuopties (kolom 5).

6.1 Overzicht en instellingen van het HOOFDMENU

De volgende tabellen dienen

• als overzicht van de menustructuur (kolom 1). De diepte van de menu's wordt aangegeven met verschillende grijstinten. Bijv. in het menu Verwarming > Programma bevinden zich de submenu's Wijzigen en Bekijken op hetzelfde niveau.
• als overzicht van de basisinstellingen (kolom 2) om menuopties naar de basisinstelling terug te zetten.
• als overzicht van de instelbereiken van de menuopties (kolom 3).
  • voor het invullen van de persoonlijke instelling (kolom 4).

De menuopties worden alleen weergegeven als de installatiedelen aanwezig en/of geactiveerd zijn.

Sommige menuopties worden niet weergegeven omdat deze door een instelling in een andere menuoptie uitgeschakeld worden.

▶ U dient menuopties altijd in de juiste volgorde in te stellen of onveranderd over te slaan. Daardoor worden de volgende menuopties automatisch aangepast of niet weergegeven.

6.1.1 HOOFDMENU: Vakantie

Menustructuur Vakan-tie	Basisinstel-ling	Instelbereik	Persoon-lijke instel-ling	Beschrijving vanaf pagina
Begin ---.---.---- Vandaag ... 31.12.2099(in jaar/maand/dag-stappen)				24
Einde ---.---.---- Begindatum ... 31.12.2099(in jaar/maand/dag-stappen)
Verwarming Eco Eco / Sparen/ Verwarmen/ Automatisch

6.1.2 HOOFDMENU: Verwarming

Menustructuur Verwarming			Basisinstelling	Instelbereik	Persoonlijke instelling	Beschrijving vanaf pagina
Programma - - -						25
	Activeren A:Programma A		(schakeltijden van programma Pro-gramma 4)	A:Programma A ...C:Programma C (programmanaam kan worden gewijzigd)	-
	Wijzigen - - -
		A: Programma A... C: ProgrammaC	-	-	-
			Nee Nee / A:Pro-gramma A ... C:Pro-gramma C (programmanaam kan worden gewijzigd) / Programma 8/Programma 7/ Programma 6/ Pro-gramma 5/ Programma 4/ Pro-gramma 3/ Programma 2/Programma 1	-

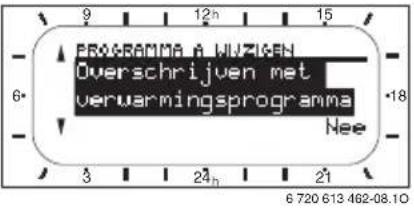

		Overschrijven met verwarmingspro-gramma
		Alle dagen	→ Tabel op pagina 52

6.1.3 HOOFDMENU: Alg. Instellingen

MenustructuurAlg. Instellingen		Basisinstelling	Instelbereik	Persoonlijke instelling	Beschrijving vanaf pagina
Display Weergave - - -					27
	Datum DD.MM.JJJJ DD.MM	M.JJJJ of MM/D	D/JJJJ
	Contrast display volgens	fabriekscontrole	25% ... 75%	%
	Standaard informatie Zonder ISM: Buitentemperatuur		Buitentemperatuur / Datum
			Met ISM: Status Solar-pomp	Status Solarpomp / Opbrengst Solar/ Buitentemperatuur/ Datum
Toetsenblokkering Uit Uit / Aan					27
Taal Nederlands Deutsch / Italiano / Francais /Nederlands					27

6.1.4 HOOFDMENU: Solar

Menustructuur Solar	Basisinstelling	Instelbereik	Persoonlijke instelling	Beschrijving vanaf pagina
Optimalisatieinvloed CV circuit1)	0 K 0 K (functie uit) ... 5 K K 28

1) Alleen met ISM

6.2 Vakantieprogramma

Hoofdmenu: Vakantie

Menustructuur en instelbereiken → pagina 21.

Gebruik dit menu als u gedurende enkele dagen een speciale functie wilt zonder de persoonlijke instellingen van de verschillende programma's en parameters te veranderen.

In het vakantieprogramma wordt het toegewezen CV-circuit op de in het vakantieprogramma ingestelde functie geregeld (bescherming tegen vorst is gewaarborgd).

Een vakantieprogramma voor de warmwaterbereiding kan alleen op de weersafhankelijke regelaar worden ingesteld.

- Begin:

• Als de datum voor Begin de datum van vandaag is, start het vakantieprogramma meteen.
• Als de datum voor Begin morgen of later is, start het vakantieprogramma om 00:00 van de ingestelde dag.

- Einde: Het vakantieprogramma eindigt om 23:59 van de ingestelde dag.

- Verwarming: Functie voor het toegewezen CV-circuit tijdens het vakantieprogramma.

Als het vakantieprogramma actief is, wordt in de standaardweergave en bijv. VAKANTIE TOT 30-09-2005 weergegeven.

Vakantieprogramma voortijdig opheffen:

Kies het menu Vakantie > Begin en druk op In het display verschijnt ----.

▶ Druk op de keuzeknop om de instelling op te slaan.

6.3 Verwarmingsprogramma

Hoofdmenu: Verwarming

Menustructuur en instelbereiken → pagina 22.

Stel de regelaar aanvoertemperatuur van het verwarmingstoestel op de maximaal benodigde aanvoertemperatuur in.

6.3.1 Tijd-/temperatuurniveauprogramma

Stel de programma's voor de be- langrijkste gebruikssituaties (bijv. vroege dienst, late dienst, vakantie thuis, enz.) eenmalig in, zodat u la- ter het passende programma snel kunt activeren.

Menu: Verwarming >Programma

Gebruik dit menu als u een verwarmingsprogramma met een persoonlijk tijd- en temperatuurniveauprofiel wenst.

Het verwarmingsprogramma is alleen actief als de functieschakelaar op ④is ingesteld.

[°C] 6 720 612 481-70.1J

Afb. 11 Voorbeeld verwarmingsprogramma met tijd-/temperatuurniveauprofiel

Menu: Verwarming > Programma > Activeren

▶ Selecteer en activeer het verwarmingsprogramma.

Menu: Verwarming > Programma > Wijzigen

Instelmogelijkheden:

• Maximaal zes schakeltijden per dag met drie verschillende functies (Verwarmen ☆ /Sparen ( / Eco ).

• Naar keuze voor elke dag verschillende tijden of dezelfde tijden voor:

• Elke dag (Alle dagen)

• Maandag t/m vrijdag (Ma - Vr)
• Zaterdag en zondag (Za - Zo)

• Kortste schakelperiode is 15 minuten (1 segment).

Drie persoonlijke verwarmingsprogramma's kopiëren en instellen:

• Kopieer het vooraf ingestelde verwarmingsprogramma.
  ▶ Stel persoonlijke schakeltijden en bijbehorende functies in:

• Deactiveer niet-benodigde schakeltijden door deze te verwijderen.

• Alle dagen: Elke dag op dezelfde tijd met de gekozen functie beginnen.
• Ma - Vr: Maandag t/m vrijdag op dezelfde tijd met de gekozen functie beginnen.
• Za · Zo: Zaterdag en zondag op dezelfde tijd met de gekozen functie beginnen.
• Eén dag van de week (bijv. Donderdag): elke donderdag op dezelfde tijd met de gekozen functie beginnen.
• Als de schakeltijden en functies niet gewijzigd worden, slaat u deze over met of.

Als de programmering voor bijv. Donderdag van de overige weekdagen afwijkt, verschijnt in de keuze Alle dagen en Ma - Vr bij alle waarden ---- van ----. Dat wil zeggen dat er geen gemeenschappelijke schakeltijden en functies voor deze selectie zijn.

• Zet het verwarmingsprogramma terug naar de basisinstelling → pagina 19.
  Wijzig de naam van het verwarmingsprogramma met en. U kunt de 18 weergegeven tekens afzonderlijk vervangen door te kiezen uit de aangeboden letters en cijfers.

Spaties invoeren:

▶ Als het actuele teken een donkere achtergrond heeft, kunt u het met verwijderen (spatie = _).

Menu: Verwarming >Programma >Bekijken

• Schakeltijden en bijbehorende functies van de verwarmingsprogramma's voor Alle dagen, Ma - Vr, Za - Zo of één dag van de week als segmentring bekijken.

6.3.2 Temperatuur voor de functies en verwarmingssnelheid

Menu: Verwarming >Parameter

Gebruik dit menu om duurzaam de temperatuurniveaus voor de drie functies (Verwarmen ✦ Sparen 📄 / Eco ✦) en de verwarmingssnelheid aan uw persoonlijke wensen en aan uw woonruimte aan te passen.

Menu: Verwarming > Parameter > Temperatuurniveaus

▶ Gewenste kamertemperatuur voor de functies instellen:

- Verwarmen = maximaal benodigde temperatuur (bijv. als er personen in de woonruimte verblijven en deze een comfortabele kamertemperatuur wensen).

- Sparen = gemiddeld benodigde temperatuur (bijv. als een lagere temperatuur voldoende is of als alle personen buitenshuis zijn of slapen en het gebouw niet te sterk mag afkoelen).

- Eco *minimaal benodigde temperatuur (bijv. als alle personen buitenshuis zijn of slapen en het gebouw mag afkoelen). Houd rekening met aanwezige huisdieren en planten.

Menu: Verwarming > Parameter > Verwarmings-snelheid

▶ Stel de gewenste verwarmngssnelheid voor de CV circuit in:

• Sparen = Het gebouw wordt langzaam verwarmd en daarbij wordt energie bespaard.
• Normaal = Het gebouw wordt met „normale“ snelheid verwarmd.
• Snel = Het gebouw wordt snel verwarmd en daardoor wordt maximaal comfort bereikt.

6.4 Warm water

De FB 100 heeft geen instelmogelijkheden voor een warmwaterprogramma, programma voor de circulatiepomp, parameters voor warmwater en thermische desinfectie voor een warmwaterboiler. Deze instellingen moeten worden uitgevoerd op de weersafhankelijke regelaar.

De warmwaterbereiding kan onmiddellijk worden geactiveerd op de FB 100 door kort op de toets

te drukken (→ hoofdstuk 5.1.3 op pagina 15).

6.5 Algemene instellingen

Hoofdmenu: Alg. Instellingen

Menustructuur en instelbereiken → pagina 23.

6.5.1 Opmaak voor weergave

Menu: Alg. Instellingen > Display Weergave

Gebruik dit menu als u de opmaak voor weergave aan uw persoonlijke wensen wilt aanpassen.

• Datum: Kies de opmaak voor de datumweergave uit DD.MM.JJJJ en MM/DD/JJJJ (D = cijfer voor dag, M = cijfer voor maand, J = cijfer voor jaar).
• Contrast display: Stel het weergavecontrast tussen 25% en 75% in.
• Standaard informatie: Stel de informatie in die tijdens de standaardweergave in de bovenste regel moet worden weergegeven.

6.5.2 Toetsenblokkering

Menu: Alg. Instellingen > Toetsenblokkering

Gebruik dit menu om de toetsenfuncties tegen ongewenste bediening door kinderen te blokke- ren.

Als Toetsenblokkering actief is en tijdens de standaardweergave een geblokkeerde toets wordt ingedrukt, wordt in het display weergegeven dat de toetsenblokkering actief is.

Gewijzigde standen van de functieschakelaar worden pas na het uitschakelen van Toetsenblokkering actief.

Toetsenblokkering uitschakelen:

▶ Houd en tegelijkertijd ingedrukt tot er een melding verschijnt.

6.5.3 Taal

Menu: Alg. Instellingen > Taal

Gebruik dit menu als u een andere taal voor de displayteksten wenst.

6.6 Solarinstellingen

Hoofdmenu: Solar

Menustructuur en instelbereiken → pagina 23.

Gebruik dit menu als u de gewenste aanvoertemperatuur op grond van de beschikbare zonne-energie afhankelijk van uw regio wilt optimaliseren.

Solaroptimalisatie

Om zo veel mogelijk zonne-energie te benutten, moet de gewenste aanvoertemperatuur die van het verwarmingstoestel wordt aangevraagd, zo veel mogelijk worden gereduceerd. Bij de FB 100 kan deze reductie afhankelijk van de beschikbaarheid van zonne-energie met Optimalisatieinvloed CV circuit automatisch plaatsvinden.

Optimalisatieinvloed CV circuit: Invloed van de solarcapaciteit op de verwarmingscapaciteit die aan het toegewezen CV-circuit wordt toegevoerd. Bij een hoge waarde wordt de aanvoertemperatuur van de verwarmingscurve overeenkomstig sterker verlaagd om een grotere opbrengst van passieve zonne-energie door de vensters van het gebouw mogelijk te maken. Tegelijkertijd wordt daardoor de variatie van temperatuur in het gebouw verminderd, hetgeen het comfort doet toenemen.

▶ Verhoog Optimalisatieinvloed CV circuit als het toegewezen CV-circuit kamers met grote ramen op het zuiden verwarmt.
- Verhoog Optimalisatieinvloed CV circuit niet als het toegewezen CV-circuit kamers met kleine ramen op het noorden verwarmt.

Optimalisatieinvloed CV circuit

start op zijn vroegst na een kalibre-ringsfase van 30 dagen na ingebruik-neming van de solarinstallatie.

Overige instellingen van het solar- systeem moeten worden uitgevoerd op de weersafhankelijke regelaar.

7 Informatie weergeven

Menu:INFO

Hier kan systeeminformatie worden weergegeven.

Het navigeren binnen de menustructuur wordt in hoofdstuk 5.2 vanaf pagina 16 uitvoerig beschreven.

De menuopties worden alleen weergegeven als de installatiedelen aanwezig en/of geactiveerd zijn en deze niet door een afstandsbediening worden benaderd. Sommige menuopties worden niet weergegeven omdat deze door een instelling in een andere menuoptie uitgeschakeld worden.

Overzicht menu INFO

De volgende tabel dient

• als overzicht van de menustructuur (kolom 1). De diepte van de menu's wordt aangegeven met verschillende grijstinten.
  De menu's Gebruiksaanwijzing en Verwarmingstoestel bevinden zich bijvoorbeeld op hetzelfde niveau.
• als overzicht van de variabele weergavemogelijkheden (kolom 2).
• als beschrijving van de verschillende infopunten (kolom 3).

Menustructuur INFO		Variabele voorbeeldindicatie	Beschrijving
Gebruiksaanwijzing --
	Nieuwe temperatuur instellen: draai aan keuzeknop ...	- Verschillende bedieningsvoorschriften.
Verwarmingstoestel --
	Buitentemperatuur 10,0°C Actuele buitentemperatuur.
	Verwarmingsfunctie mogelijk	Ja / Nee Geeft aan of het verwarmingstoestel gereed voor gebruik is.
	Actuele aanvoertemperatuur	55,0°C Actuele aanvoertemperatuur aan het verwarmingstoestel.
	Brander Aan / Uit Toestand van de brander.
	Verwarmingspomp Aan / Uit	Schakeltoestand van de pomp in het verwarmingstoestel.
	Maximale aanvoertemperatuur	75,0°C Op het verwarmingstoestel ingestelde maximale aanvoertemperatuur.
	Inspectie vereist Ja / Nee Geeft aan of een onderhoud/controle van het verwarmingstoestel nodig is.
CV circuit --
	Codering CV circuit 1 Actueel toegewezen CV-circuit.
	Functie	Auto. verwarmen / Auto. sparen/ Auto. Eco/ Verwarmen/ Sparen/ Eco/Vakantie autom./Vakantie verwarmen/ Vakantie sparen/ Vakantie Eco/ Dro-gen vloer	Actuele functie of speciale functie voor het toege-wezen CV-circuit.
	Gewenste kamertemperatuur.	25,0°C Gewenste kamertemperatuur voor het toegewezen CV-circuit (alleen als “Ruimte-invloed” actief is).
	Actuele kamertemperatuur	22,0°C Op de FB 100 gemeten kamertemperatuur.
	Gevraagde aanvoertemperatuur	75,0°C Door de FB 100 berekende en gevraagde aanvoer-temparatuur voor het toegewezen verwamingscir-cuit.
	Actuele aanvoertemperatuur	47,0°C In het toegewezen CV-circuit gemeten aanvoertem-peratuur.
	Verwarmingspomp Aan / Uit	Schakeltoestand van de verwarmingspomp in het toegewezen CV-circuit.
	Positie mengklep	85% open	Actuele openingsgraad van de mengklep in het toegewezen CV-circuit.
Installateur
	Telefoonnummer (telefoonnummer) Telefoonnummer van de installateur.
	Naam (naam) Naam van de installateur.
Solar --
	Solaropbrengst laatste uur 1	20 Wh Opbrengst van zonne-energie gedurende het laatste uur (hier worden alleen waarden weergegeven als op de weersafhankelijke regelaar in het menu Solaroptimalisatie correcte parameters zijn ingesteld).
	Solaropbrengst vandaag 2,38 kWh Opbrengst zonne-energie van vandaag.
	Gewenste kampertemp.verminderd met	1,3 K Actuele vermindering van de gewenste kamertemperatuur, op grond van de ter beschikking staande zonne-energie. Start pas 30 dagen na de ingebruik-neming.
Storingen 40 solarsysteem		03 FB codering 1EA verwarmingstoestel ...	Lijst van actuele storingen. Meer informatie wordt weergegeven als u selecteert met en bevestigt met

8 Menu INSTALLATEURSNIVEAU instellen (alleen voor de installateur)

Het menu INSTALLATEURSNI-VEAU is alleen voor de installateur bestemd.

▶ INSTALLATEURSNIVEAU openen: Druk menu ca. 3 Sekunden in.

Het navigeren binnen de menustructuur, het programmeren, het verwijderen van waarden en het terugzetten naar de basisinstelling worden in hoofdstuk 5.2 vanaf pagina 16 uitvoerig beschreven.

8.1 Overzicht en instellingen van het menu INSTALLATEURSNI-VEAU

De volgende tabellen dienen

• als overzicht van de menustructuur (kolom 1).
• als overzicht van de basisinstellingen (kolom 2) om menuopties naar de basisinstelling terug te zetten.
• als overzicht van de instelbereiken van de menuopties (kolom 3).
• voor het invullen van de persoonlijke instelling (kolom 4).

• voor het vinden van de gedetailleerde beschrijving van de verschillende menuopties (kolom 5).

De menuopties worden alleen weergegeven als de installatiedelen aanwezig en/of geactiveerd zijn.

Sommige menuopties worden niet weergegeven omdat deze door een instelling in een andere menuoptie uitgeschakeld worden.

▶ U dient menuopties altijd in de juiste volgorde in te stellen of onveranderd over te slaan. Daardoor worden de volgende menuopties automatisch aangepast of niet weergegeven.

8.1.1 INSTALLATEURSNIVEAU: Systeemconfiguratie

Menustructuur Systeemconfiguratie	Basisinstelling	Instelbereik	Persoon-lijke instelling	Beschrijving vanaf pagina
Automatisch Systeemconf. starten	Nee Nee / Ja			35
Codering CV circuit 0 1 ... 10
Configuratie CV circuit Ongemengd zonder IPM	Ongemengd zonder IPM/ Ongemengd met IPM/ Gemengd
ISM Nee Nee / Aangesloten

8.1.2 INSTALLATEURSNIVEAU: Verwarmingsparameter

Menustructuur Verwarmingsparameter	Basisinstelling	Instelbereik	Persoon-lijke instelling	Beschrijving vanaf pagina
Verwarmingstype in verwarmingscircuit	Radiatoren Voetpunt/eindpunt / Vloerver-warming/ Radiatoren/ Convec-toren			35
Voetpunt 25°C 10°C ... 85°C °C	37
Eindpunt 75°C 30°C ... 85°C °C	37
Temperatuurkeuze 75°C 30°C ... 85°C °C 37
Maximale aanvoertemperatuur	80°C 30°C ... 85°C °C 37
Ruimte-invloed 30% 0% ... 100% % 37
Ruimte-invloed actief bij Sparen, Eco Sparen, Eco / Verw.- Sparen-Eco				37
Ruimtetemperatuur compensatie	0,0 K	-5,0 K ... 5,0 K	K	37
CV uit tot lager temp.niveau	Ja	Nee / Ja		37
Buitentemperatuur uitschake-ling	20,0°C	10,0°C ... 25,0°C, 99,0°C (= functie uit)	°C	37
Vorstgrens temperatuur	3,0°C	-5,0°C ... 10,0°C	°C	38
Omlooptijd mengklep	140 s	10 s ... 600 s	s	38
Min. buitentemperatuur	-15°C	-30°C ... 0°C	°C	38
Opslagcapaciteit gebouw	50% 0% ... 100% % 38
IJken ruimtetemp. voeler	0,0 K	-3,0 K ... 3,0 K	K	38
Optimalisatieinvloed CV cir-cuit ^1)	0 K	0 K (functie uit) ... 5 K	K	39

1) Alleen met ISM

8.1.3 INSTALLATEURSNIVEAU: Systeemstoringen

MenustructuurSysteemstoringen	Basisinstelling	Instelbereik	Persoonlijke instelling	Beschrijving vanaf pagina
01.01.200616:11EA Verwarm.toestel (voorbeeld van laatste storing)	-	-	-	39
25.09.200518:4532 IPM codering 3 (max. 19 eerdere storingen)	-	-	-

8.1.4 INSTALLATEURSNIVEAU: Service adres

MenustructuurService adres	Voorbeeld Instelbereik		Persoon-lijke instelling	Beschrijving vanaf pagina
Telefoonnummer 012345 6789	max. 20 tekens			39
Naam Verwar-	mingsinstal-latiebedrijf	max. 20 tekens

8.1.5 INSTALLATEURSNIVEAU: Systeeminfo

Menustructuur Systeeminfo	Voorbeeld Instelbereik		Persoon-lijke instelling	Beschrijving vanaf pagina
Datum eerste ingebruikneming	22.10.2005 (activering bij ingebruik-neming)	-	-	39
Bestelnummer verwarmings-toestel	7 777 777 777 (waarde van verwar-mingstoestel)	-	-
Productiedatum verwarmings-toestel	27.06.2005 (waarde van verwarmings-toestel)	-	-
Bestelnummer en type regelaar	7 777 777 777 FB 100 (vaste waarde van fabriek)	-	-
Productiedatum regelaar 27.06	2005 (vaste waarde van fabriek)	-	-
Versie regelaarsoftware JF11.12	(vaste waarde van fabriek)	-	-

8.2 Verwarmingssysteem configu- reren

Installateursniveau: Systeemconfiguratie

Menustructuur en instelbereiken → pagina 32.

Installatievoorbeelden vindt u in de gebruiksaanwijzing van de IPM Ove-rige mogelijk installaties vindt u in de planningsdocumentatie.

Gebruik dit menu als u het systeem automatisch of handmatig wilt configureren, bijvoorbeeld bij ingebruikneming of bij verandering van de installatie.

▶ Stel de codering van alle busdeelnemers overeenkomstig hun functie in (bijv. IPM 1 voor CV-circuit 1, enz.).
▶ Start de automatisch configuratie.
- Controleer de andere menuopties onder Systemconfiguratie en pas deze indien nodig handmatig aan de actuele installatie aan.

8.3 Parameters voor verwarming

Installateursniveau: Verwarmingsparameter

Menustructuur en instelbereiken → pagina 33.

Stel de regelaar aanvoertemperatuur van het verwarmingstoestel op de maximaal benodigde aanvoertemperatuur in.

Gebruik dit menu als u de parameters voor het toegewezen CV-circuit wilt instellen. Met deze parameters wordt bijv. de verwarmingscurve berekend.

Menu: Verwarmingsparameter > Verwarmings-type in verwarmingscircuit

▶ Het verwarmingstype van het toegewezen CV-circuit instellen:

- Voetpunt/eindpunt: Basisinstelwaarden voor een verwarmingscurve in rechte vorm, volgens de klassieke voetpunt-/eindpunt-methode, worden overgenomen.

- Vloerverwarming: Basisinstelwaarden voor een verwarmingscurve in gekromde vorm, passend bij een vloerCV-circuit, worden overgenomen.

- Radiatoren: Basisinstelwaarden voor een verwarmingscurve in gekromde vorm, passend bij een CV-circuit met radiatoren, worden overgenomen.

- Convectoren: Basisinstelwaarden voor een verwarmingscurve in gekromde vorm, passend bij een CV-circuit met convectoren, worden overgenomen.

Voor het desbetreffende verwarmingstype niet benodigde parameters worden niet weergegeven.

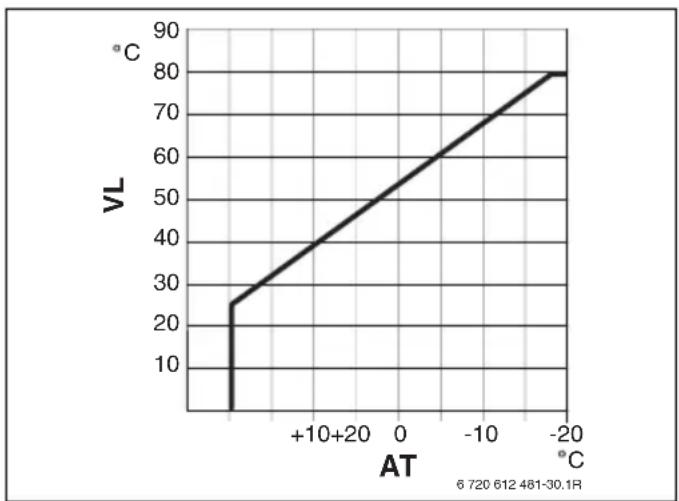

Afb. 12 Basisinstelling van de verwarmingscurve voor voetpunt-/eindpuntmethode

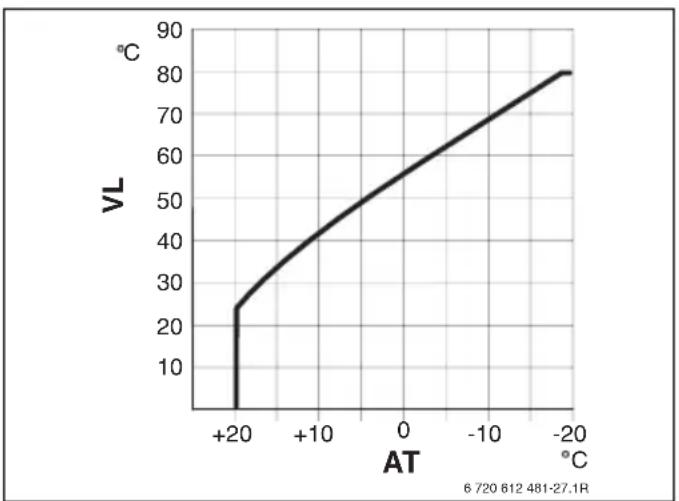

Afb. 14 Basisinstelling van de verwarmingscurve voor verwarming met radiatoren

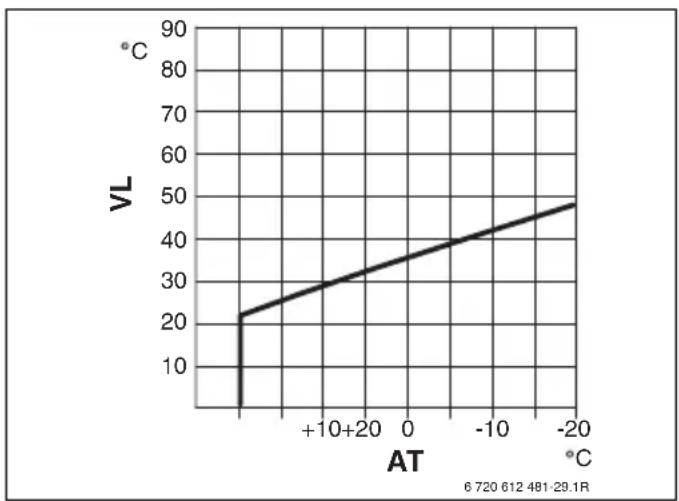

Afb. 13 Basisinstelling van de verwarmingscurve voor vloerverwarming

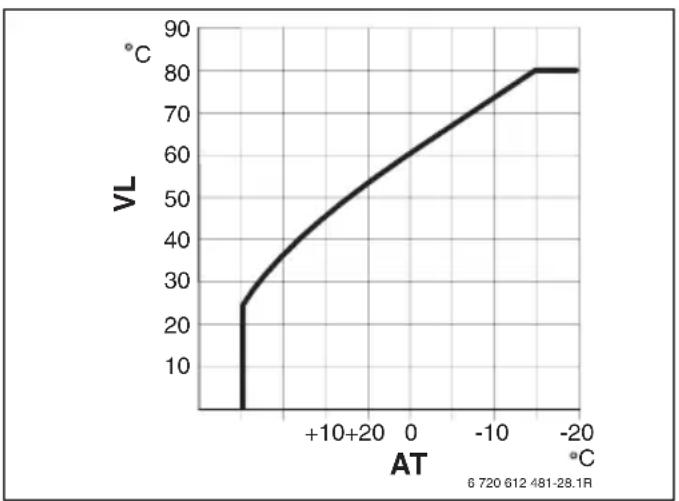

Afb. 15 Basisinstelling van de verwarmingscurve voor verwarming met convectoren

AT Buitentemperatuur
VL Aanvoertemperatuur

Basisinstelling van de parame- ters voor verwarmingscurve	Voetpunt/eindpunt	Vloerverwarming	Radiatoren	Convectoren
Exponent verwarmingsoppervlak (vaste waarde), kromming van de verwarmingscurve	-1,1 1,3 1,4
Min. buitentemperatuur - -15°C -15°C	-15°C
Voetpunt	25°C	-	-	-
Eindpunt	75°C	-	-	-
Temperatuurkeuze	-	45°C	75°C	80°C
Maximale aanvoertemperatuur	80°C	55°C	80°C	80°C
Ruimtetemperatuur compensatie	0,0K	0,0K	0,0K	0,0K
Buitentemperatuur uitschakeling	20°C	20°C	20°C	20°C

Menu: Verwarmingsparameter > Voetpunt

▶ Stel het voetpunt van de verwarmingscurve in volgens de klassieke voetpunt/eindpunt-methode.

Menu: Verwarmingsparameter > Eindpunt

▶ Stel het eindpunt van de verwarmingscurve in volgens de klassieke voetpunt/eindpunt-methode.

Menu: Verwarmingsparameter > Temperatuurkeuze

▶ Stel de gewenste aanvoertemperatuur tijdens de configuratie passend bij het verwarmings-type van het toegewezen CV-circuit in:

- Voor Vloerverwarming bijv. 45°C gewenste aanvoertemperatuur.

- Voor Radiatoren bijv. 75°C gewenste aanvoertemperatuur.

- Voor Convectoren bijv. 80°C gewenste aanvoertemperatuur.

Menu: Verwarmingsparameter > Maximale aanvoertemperatuur

▶ Stel de maximale gewenste aanvoertemperatuur passend bij het verwarmingstype van het toegewezen CV-circuit in:

- Voor Vloerverwarming bijv. 55°C maximale gewenste aanvoertemperatuur.

- Voor Radiatoren bijv. 80°C maximale gewenste aanvoertemperatuur.

- Voor Convectoren bijv. 80°C maximale gewenste aanvoertemperatuur.

Menu: Verwarmingsparameter > Ruimte-invloed

▶ Stel de invloed van de kamertemperatuur op de verwarmingscurve in:

- 0%: geen kamertemperatuurinvloed

- 100%: maximale kamertemperatuurinvloed

Menu: Verwarmingsparameter > Ruimte-invloed actief bij

- Kies de functies waarbij de kamertemperatuurinvloed actief moet zijn:

- Sparen, Eco: kamertemperatuurinvloed alleen voor deze functies actief.

- Verw.- Sparen- Eco: kamertemperatuurinvloed altijd actief.

Menu: Verwarmingsparameter > Ruimtetemperatuur compensatie

▶ Stel de duurzame verhoging van de gewenste kamertemperatuur voor het toegewezen CV-circuit in, bijv. om systeemafhankelijke afwijkingen te corrigeren.

Menu: Verwarmingsparameter > CV uit tot lager temp.niveau

▶ Selecteer de afkoelfase voor het toegewezen CV-circuit:

- Nee: Verwarmen volgens verwarmingscurve.

- Ja: Verwarmen volgens de verwarmingscurve, echter geen verwarming tijdens de afkoelfase tot de actuele kamertemperatuur (bijv. Verwarmen= 21,0°C) voor het eerst de gewenste kamertemperatuur van de volgende lagere functie (bijv. Sparen 15,0°C) heeft bereikt. Vervolgens wordt er volgens de volgende lagere functie verwarmd (bijv. Sparenmet 15,0°C).

Menu: Verwarmingsparameter > Buitentemperatuur uitschakeling

▶ Stel de buitentemperatuur voor het toegewezen CV-circuit in waarbij de verwarming uitgeschakeld moet worden:

- 10°C ... 25°C: Buitentemperatuur waarbij de verwarming wordt uitgeschakeld.

- 99°C: Functie uitgeschakeld, dat wil zeggen dat de verwarming bij elke buitentemperatuur kan worden ingeschakeld.

Menu: Verwarmingsparameter > Vorstgrens temperatuur

Waarschuwing: Defecten aan verwarmingswater voerende delen bij een te laag ingestelde vorstgrens en lagere buitentemperaturen onder de 0°C!

▶ Basisinstelling van de vorst-grens (3°C) alleen door een installateur die vertrouwd is met de installatie laten aanpassen.
▶ Vorstgrens niet te laag instellen. Schade door een te laag ingestelde vorstgrens zijn van garantie utgesloten!

• Als de buitentemperatuur de ingestelde vorstgrenstemperatuur met 1 K(°C) overschrijdt en er geen warmtevraag is, wordt de CV-circuit-pomp uitgeschakeld.
• Als de buitentemperatuur de ingestelde vorstgrenstemperatuur overschrijdt, wordt de CV-circuitpomp ingeschakeld (installatievorstbescherming).
  ▶ Stel de vorstgrenstemperatuur in waarbij de verwarming voor het toegewezen CV-circuit ingeschakeld moet worden:

Menu: Verwarmingsparameter >Omlooptijd mengklep

▶ Stel de Omlooptijd mengklep op de looptijd van de gebruikte mengklepstelmotor voor het toegewezen CV-circuit in.

Menu: Verwarmingsparameter >Min. buitentemperatuur

▶ Stel de minimale buitentemperatuur voor de configuratie van de hele verwarmingsinstallatie in (richtwaarden → afbeelding 16 en tabel 2). Een lage buitentemperatuur leidt tot een vlakke verwarmingscurve.

Plaats	Min. bui-tentempe-ratuur in°C	Plaats	Min. bui-tentempe-ratuur in°C
Athene -2 Marseille -6
Berlijn -15 Moskou -30
Brussel -10 Napels -2
Boedapest -12 Nice ±0
Boekarest	-20 Parijs	-10
Hamburg	-12 Praag	-16
Helsinki	-24 Rome	-1
Istanbul	-4 Sewasto-pol		-12
Kopenhagen	-13 Stockholm	-19
Lissabon	±0	Valencia	-1
Londen	-1 Wenen	-15
Madrid	-4 Zurich	-16

Tabel 2 Minimale buitentemperaturen voor Europa

Menu: Verwarmingsparameter >Opslagcapaciteit gebouw

▶ Factor voor de warmteopslagcapaciteit van het gebouw instellen.
- ≥ 50%: Gebouw met zware constructie (bijv. stenen huis met dikke muren).
- ≤ 50%: Gebouw met lichte constructie (bijv. vakantiehuisje van hout).

Menu: Verwarmingsparameter >IJken ruimte-temp. voeler

Gebruik dit menu als u de weergegeven kamertemperatuur wilt aanpassen.

▶ Breng een geschikt precisiemeetinstrument in de buurt van de FB 100 aan. Het precisiemeet-instrument mag geen warmte aan de FB 100 afgeven.
▶ Houd een uur lang warmtebronnen zoals zonnestralen, lichaamswarmte enz. uit de buurt.
▶ Compenseer de weergegeven correctie-waarde voor de kamertemperatuur.

Menu: Verwarmingsparameter >Optimalisatieinvloed CV circuit

Gedetailleerde beschrijving bij Optimalisatieinvloed CV circuit→ pagina 28.

Meer informatie vindt u in de documentatie bij de weersafhankelijke regelaar.

Overige instellingen van het solar- systeem moeten worden uitgevoerd op de weersafhankelijke regelaar.

8.4 Storingshistorie

Installateursniveau: Systeemstoringen

Menustructuur → pagina 33.

Hier kan de installateur de twintig storingen laten weergeven die het laatst in de installatie zijn opgetreden (storingsdatum, storingsbron, storingscode en storingsbeschrijving). De storingen die het eerst worden weergegeven, kunnen nog actief zijn.

8.5 Serviceadres weergeven en instellen

Installateursniveau: Service adres

Menustructuur en instelbereik → pagina 34

Voor de service kan de installateur hier zijn telefoonnummer en adres invoeren.

Spaties invoeren:

▶ Als het actuele teken een donkere achtergrond heeft, kunt u het met verwijderen (spatie = _).

8.6 Systeeminformatie weergeven

Installateursniveau: Systeeminfo

Menustructuur → pagina 34.

Systeeminformatie weergeven:

• Datum eerste ingebruikneming (wordt automatisch bij de ingebruikneming geactiveerd)
• Bestelnummer verwarmingstoestel (vaste waarde van verwarmingstoestel)
• Productiedatum verwarmingstoestel (vaste waarde van verwarmingstoestel)
• Bestelnummer en type regelaar (vaste waarde van fabriek)
• Productiedatum regelaar (vaste waarde van fabriek)
• Versie regelaarsoftware (vaste waarde van fabriek)

9 Storingen verhelpen

Storingen van busdeelnemers worden weergegeven.

Een storing van het verwarmingstoestel (bijv. storing EA) wordt in het display van de afstandsbediening aangegeven.

▶ Raadpleeg een vakman voor verwarming.

9.1 Storingen verhelpen met indicatie

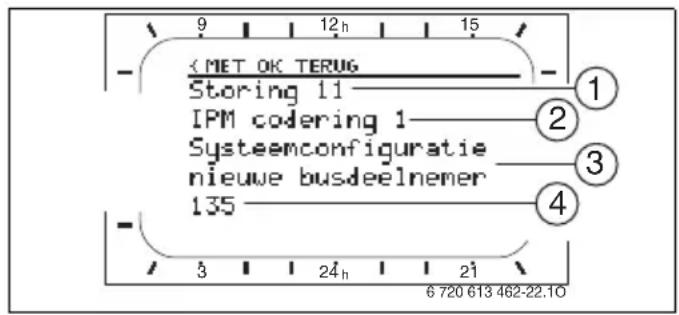

9 12h 15 - MET OK TERUG Storing 11 IPM codering 1 Systeemconfiguratie nieuwe busdeelnemer 135 3 24h 21 6 720 613 462-22.10

Afb. 16 Storingsindicatie

1 Storing nummer
2 Busdeelnemer die de storing heeft herkend en aan alle regelaars meldt
3 Tekst bij storing nummer
4 Code of overige storingstekst

De actuele storing wordt op de regelaar en op alle afstandsbedieningen weergegeven (op FB 10 zonder tekst):

▶ De betrokken busdeelnemer met de actuele storing moet worden vastgesteld. De opgetreden storing kan alleen worden verholpen aan de busdeelnemer die de storing heeft veroorzaakt.

Voor de installateur:

▶ Verhelp de storing volgens de documentatie van het verwarmings-toestel.

Indicatie (→ Pos. 1, 3 en 4 in afbeelding 16)Tekst Code Oorzaak			Door installateur laten ver- helpen
Storingen 01Storing in HT-Buscommunicatie!	10 Aan	IPM toegewezen bus- deelnemer FB 100 meldt zich niet meer.	Controleer de codering van de busdeelnemer, contro- leer de busverbinding en her- stel de onderbreking indien nodig.
	200 Verwarmingstoestel meldt zich niet meer.
	201 Verkeerde busdeelnemer aangesloten.		Identificeer de verkeerde busdeelnemer en vervang deze.
Storingen 02Interne storing	40 Verkeerde busdeelnemer aangesloten.		Identificeer de verkeerde busdeelnemer en vervang deze.
	41 Twee identieke coderingen op IPM ingesteld.		Schakel de installatie uit en corrigeer de codering.
	42 Codeerschakelaar op IPM in tussenstand.
	50 Thermische desinfectie via IPM mislukt.		Zet de regelaar aanvoertem- peratuur van het verwar- mingstoestel helemaal naar rechts.
	100 ISM antwoordt niet. Controleer de busverbinding en herstel de onderbreking indien nodig.
	254 Overloop aan storingsmeldin- gen.		-
Storingen 02Interne storingVanwege EEPROM-problemen worden enkele parameters teruggezet naar de basisinstelling	205 Zie displaytekst.1)		Controleer de parameters en stel deze indien nodig opnieuw in. Stel bij opnieuw optreden vast welke rege- laar of afstandsbediening defect is en vervang deze.
Storingen 02Interne storingFB100/FW100/FW200/FW1000 kan het verwarmingssysteem niet meer bestu- ren.	255 Zie displaytekst.1)		Stel vast welke regelaar of afstandsbediening defect is en vervang deze.
Storingen 03Voeler ruimtemp. defect	20 In de regelaar of afstandsbe- diening ingebouwde kamer- temperatuurvoeler is onderbroken.		Stel vast welke regelaar of afstandsbediening defect is en vervang deze.
	21 De in de regelaar of afstands- bediening ingebouwde kamertemperatuurvoeler is kortgesloten.Indicatie (→ Pos. 1, 3 en 4 in afbeelding 16)
			Door installateur laten ver- helpen
Tekst Code Oorzaak
Storingen 10Systeemconfiguratie ongeldig	194195	Op de regelaar Afstandsbe- diening voor niet aanwezig CV-circuit herkend of inge- steld.	Controleer de systeemop- bouw en de systeemconfigu- ratie op de regelaar en pas deze indien nodig aan.
Storingen 10Systeemconfiguratie ongeldig	196197198199	In het systeem is slechts één ongemengd CV-circuit toege- staan.
Storingen 11Systeemconfiguratie nieuwe busdeelne- mer	131132	Op de regelaar Nieuwe ISM herkend.	Schakel de spanning van alle ISM’s tegelijkertijd in en start de automatische systeem- configuratie.
Storingen 11Systeemconfiguratie nieuwe busdeelne- merNieuwe afstandsbediening herkend. Controleer de systeemconfiguratie en pas deze aan.	133134	Op de regelaar nieuwe ISM herkend.	Controleer de systeemconfi- guratie en pas deze aan.
Storingen 11Systeemconfiguratie nieuwe busdeelne- mer	135136137138139	Op de regelaar nieuwe IPM herkend.
Storingen 12Systeemconfiguratie busdeelnemer ont- breekt	170171	ISM1/ISM2 niet herkend, bedrading controleren!	Controleer de aansluitng ISM1/ISM2.
Storingen 12Systeemconfiguratie busdeelnemer ont- breekt	172 Tot	dusver aanwezige IPM voor boiler na hydraulische poort wordt op regelaar niet meer herkend.	Controleer en corrigeer de codering. Bij IPM in stroom- loze toestand.
Storingen 12Systeemconfiguratie busdeelnemer ont- breekt	173 IPM	voor boiler na de hydraulische poort op regelaar niet herkend.	Controleer aansluiting en codering.
Storingen 12Systeemconfiguratie busdeelnemer ont- breekt	174175	Afstandsbediening met code- ring x op regelaar niet her- kend.
Storingen 12Systeemconfiguratie busdeelnemer ont- breekt	176177178179	IPM met codering x niet her- kend, aansluiting en codering controleren!
Storingen 13Systeemconfiguratie busdeelnemer ver- anderd of verwisseld	157 Zie	displaytekst.1)	Controleer systeemconfigu- ratie voor warmwaterberei- ding op regelaar of start automatische systeemconfi- guratie.
Storingen 13Systeemconfiguratie busdeelnemer ver- anderd of verwisseld	158159		IPM verwarmingscircuit x bedrading en/of codering controleren!
Indicatie (→ Pos. 1, 3 en 4 in afbeelding 16)Tekst Code Oorzaak			Door installateur laten ver- helpen
Storingen 14Systeemconfiguratie niet-toegestane busdeelnemer	117 W	Warmwaterbereiding wordt door verwarmingstoestel gestuurd. Warmwaterberei- ding via IPM is niet geacti- veerd!	Identificeer niet-toegestane busdeelnemer en verwijder deze uit de installatie.
Storingen 14Systeemconfiguratie niet-toegestane busdeelnemer	118119	Zie displaytekst.1)	IPM voor boiler moet op codering 3 of hoger zijn inge- steld.
Storingen 15Buitentemp.voeler niet aangesloten	30 Geen communicatie met de buitenvoeler!		Controleer de buitentempe- ratuurvoeler en hef de onder- breking indien nodig op.
Storingen 19Opslaan ingestelde parameters niet mogelijk	202 Busdeelnemer is geconfigu- reerd, maar momenteel niet beschikbaar.		Controleer systeemopbouw en systeemconfiguratie, pas deze indien nodig aan en stel parameters opnieuw in.
Storingen 20Systeemconfiguratie ongeldigOngeldige codering CV-circuit, met FW200 is alleen codering 1 t/m 4 moge- lijk.	192 Zie displaytekst.1)
Storingen 20Systeemconfiguratie ongeldigOngeldige codering CV-circuit, met FW100 is alleen codering 1 t/m 4 moge- lijk.	193
Storingen 21Systeemconfiguratie nieuwe busdeeln- merNieuwe IPM herkend. Controleer de sys- teemconfiguratie en pas deze aan.	137139
Storingen 22Systeemconfiguratie busdeelnemer ont- breektIPM met codering x niet herkend, aan- sluiting en codering controleren!	178179
Storingen 23Systeemconfiguratie busdeelnemer ver- anderd of verwisseldIPM verwarmingscircuit x bedrading en/ of codering controleren!	159 Zie displaytekst.1)
Storingen 24Systeemconfiguratie niet-toegestane busdeelnemerIPM voor boiler moet op codering 3 of hoger zijn ingesteld.	119
Storingen 27FW100/FW200/FW1000 niet gevonden.	191 Zie displaytekst.1)		Controleer de busverbinding en herstel de onderbreking indien nodig.
Storingen 28Afstandsbediening is in het toestel gemonteerd.	155 Afstandsbediening in verwar- mingstoestel ingebouwd.		Monteer de afstandsbedie- ning in het woongedeelte.
Storingen 29Opslaan ingestelde parameters niet mogelijk	202 Busdeelnemer is geconfigu- reerd, maar momenteel niet beschikbaar.		Controleer systeemopbouw en systeemconfiguratie, pas deze indien nodig aan en stel parameters op de afstands- bediening opnieuw in.
Storingen 30Temperatuurvoeler mengklep defect	7 Aan IPM aangesloten meng- kleptemperatuurvoeler (MF) defect.		Controleer mengkleptempe- ratuurvoeler (MF) en ver- vang deze indien nodig.
Storingen 31Externe voeler aanvoertemperatuur defect	6 Aan IPM aangesloten gemeenschappelijke tempe- ratuurvoeler (VF) defect.		Controleer gemeenschappelijke temperatuurvoeler (VF) en vervang deze indien nodig.
Storingen 32Boilervoeler defect	8 Aan IPM aangesloten boiler- temperatuurvoeler (SF) defect.		Controleer boilertempera- tuurvoeler (SF) en vervang deze indien nodig.
Storingen 33Temperatuurvoelers verkeerd aangeslo- ten	20 Aan de IPM zijn een boiler- temperatuurvoeler (SF) en een mengkleptemperatuur- voeler (MF) aangesloten.		Verwijder een van de tempe- ratuurvoelers (SF of MF).
	21 Aan de IPM zijn twee gemeenschappelijke tempe- ratuurvoelers (VF) aangeslo- ten.		Verwijder een gemeenschappelijke temperatuurvoeler (VF).
	22 Aan IUM temperatuurvoeler aangesloten.		Verwijder de temperatuur- voeler en zet indien nodig een codeerbrug in.
Storingen 34Aangesloten temperatuurvoeler en func- tie passen niet bij elkaar	23 Aan IPM aangesloten tempe- ratuurvoeler en toegewezen functie passen niet bij elkaar.		Controleer temperatuurvoe- ler en toegewezen functie en pas deze indien nodig aan.
Storingen 40Temperatuurvoeler T1 collectorveld 1 defect	101 Kortsluiting van voelerlei- ding ( T_1 ).		Controleer temperatuurvoe- ler ( T_1 ) en vervang deze indien nodig.
	102 Onderbreking van voelerlei- ding ( T_1 ).
Storingen 41Temperatuurvoeler T2 Solarboiler defect	103 Kortsluiting van voelerlei- ding ( T_2 ).		Controleer temperatuurvoe- ler ( T_2 ) en vervang deze indien nodig.
	104 Onderbreking van voelerlei- ding ( T_2 ).
Storingen 42Temperatuurvoeler T3 CV-retour boiler defect	105 Kortsluiting van voelerlei- ding ( T_3 ).		Controleer temperatuurvoe- ler ( T_3 ) en vervang deze indien nodig.
	106 Onderbreking van voelerlei- ding ( T_3 ).
Indicatie (→ Pos. 1, 3 en 4 in afbeelding 16)			Door installateur laten ver- helpen
Tekst Code Oorzaak
Storingen 43Retourvoeler T4 defect	107 Kortsluiting van voelerlei- ding ( T_4 ).		Controleer temperatuurvoe- ler ( T_4 ) en vervang deze indien nodig.
	108 Onderbreking van voelerlei- ding ( T_4 ).
Storingen 44Temperatuurvoeler T5 Solarboiler defect	109 Kortsluiting van voelerlei- ding ( T_5 ).		Controleer temperatuurvoe- ler ( T_5 ) en vervang deze indien nodig.
	110 Onderbreking van voelerlei- ding ( T_5 ).
Storingen 45Temperatuurvoeler T6 boiler defect	111 Kortsluiting van voelerlei- ding ( T_6 ).		Controleer temperatuurvoe- ler ( T_6 ) en vervang deze indien nodig.
	112 Onderbreking van voelerlei- ding ( T_6 ).
Storingen 46Temperatuurvoeler TA collectorveld 2 defect	113 Kortsluiting van voelerlei- ding (TA).		Controleer temperatuurvoe- ler (TA) en vervang deze indien nodig.
	114 Onderbreking van de voeler- leiding (TA).
Storingen 47Temperatuurvoeler TB bij boiler B boven defect	115 Kortsluiting van voelerlei- ding (TB).		Controleer temperatuurvoe- ler (TB) en vervang deze indien nodig.
	116 Onderbreking van de voeler- leiding (TB).
Storingen 48Temperatuurvoeler TC bij boiler C onder defect	117 Kortsluiting van voelerlei- ding (TC).		Controleer temperatuurvoe- ler (TC) en vervang deze indien nodig.
	118 Onderbreking van de voeler- leiding (TC).
Storingen 49Temperatuurvoeler TD bij externe warm- tewisselaar defect	119 Kortsluiting van voelerlei- ding (TD).		Controleer temperatuurvoe- ler (TD) en vervang deze indien nodig.
	120 Onderbreking van de voeler- leiding (TD).
Storingen 50Solarpomp geblokkeerd of lucht in sys- teem	121 Solarpomp (SP, PA of PC) zit vast door mechanische blok- kering.		Draai de gleufschroef op de pompkop uit en draai de pompas met een schroeven- draaier los. Sla niet tegen de pompas.
			Lucht in solarsysteem. Ontlucht solarsysteem, vul indien nodig warmtedrager- vloeistof bij.
	143 Pomp secundair circuit (PD) zit vast door mechanische blokkering.		Draai de gleufschroef op de pompkop uit en draai de pompas met een schroeven- draaier los. Sla niet tegen de pompas.
Storingen 51Verkeerd type temperatuurvoeler aange- sloten	122 Collectortemperatuurvoeler als boilertemperatuurvoeler ( T_2 ) gebruikt.		Gebruik het juiste type tem- peratuurvoeler. → Techni- sche gegevens in installatiehandleiding van ISM.
	123 Boilertemperatuurvoeler als collectortemperatuurvoeler ( T_1 ) gebruikt.
	127 Boilertemperatuurvoeler als collectortemperatuurvoeler (TA) gebruikt.
	132 Temperatuurvoeler van het type PTC 1000 als boilertem- peratuurvoeler ( T_2 ) gebruikt.
	133 Temperatuurvoeler van het type PTC 1000 als collector- temperatuurvoeler ( T_1 ) gebruikt.
Storingen 52Temperatuurvoelers verwisseld	124 Temperatuurvoelers ( T_1 en T_2 ) verwisseld.		Controleer de temperatuur- voelers en verwissel de aan- sluitingen indien nodig.
	129 Temperatuurvoeler (TA en T_2 ) verwisseld.
	130 Temperatuurvoeler ( T_1 en TA) verwisseld.
	131 Temperatuurvoeler ( T_2 en TB) verwisseld.
	141 Temperatuurvoeler ( T_2 en TC) verwisseld.
	144 Temperatuurvoeler ( T_2 en TD) verwisseld.
Storingen 53Verkeerde montageplaats temperatuur- voeler	125 Collectortemperatuurvoeler ( T_1 of TA) aan ingang collec- torveld geïnstalleerd.		Monteer collectortempera- tuurvoeler ( T_1 of TA) in de buurt van de collectorvelduit- gang.
Indicatie (→ Pos. 1, 3 en 4 in afbeelding 16)Tekst Code Oorzaak			Door installateur laten ver- helpen
Storingen 54Temperatuur voor thermische desinfectie in Solarboiler niet bereikt	145 Ma	Maximale temperatuur voor de solarboiler te gering.	Stel de maximale temperatuur voor de solarboiler hoger in.
		Pompvolume van desinfectie-pomp (PE) te gering.	Stel het pompniveau op de desinfectiepomp (PE) hoger in of open het reduceer-DW-kraan verder, indien mogelijk.
		Thermische desinfectie handmatig onderbroken voordat de noodzakelijke temperatuur in de solarboiler is bereikt.	Geen storing. Storingsmeling wordt alleen 5 minuten weergegeven.
Storingen 55Solarsysteem nog niet in bedrijf gesteld	146 Solarsysteem is nog niet in bedrijf.		Vul en ontlucht de solarinstallatie volgens de documentatie bij de solarinstallatie en bereid de installatie voor de ingebruik-neming voor. Neem de solarinstallatie vervolgens in bedrijf.
Storingen 56Minstens één pomp of één DWK in hand-matig bedrijf	147 Pomp (SP) in handmatig bedrijf.		Zet de parameter voor pomp of DW-kraan terug op “Auto-matisch”.
	148 DW-kraan (DWK1) in hand-matig bedrijf.
	150 Pomp (PA) in handmatig bedrijf.
	151 Pomp (PB) in handmatig bedrijf.
	152 Pomp/DW-kraan (PC/DWKC) in handmatig bedrijf.
	153 Pomp (PD) in handmatig bedrijf.
	154 Pomp (PE) in handmatig bedrijf.

1) De displaytekst wordt weergegeven op de busdeelnemer (bijv. afstandsbediening) die de storing heeft herkend. Op de andere busdeelnemers wordt in plaats daarvan de code weergegeven, komt overeen met de displaytekst.

9.2 Storingen verhelpen zonder indicatie

Klacht Oorzaak Oplossing
Gewenste kamertemperatuur wordt niet bereikt.	Thermostaatkraan of -kranen te laag ingesteld.	Stel de thermostaatkraan of de -kranen hoger in.
	Verwarmingscurve te laag ingesteld. “Stel	Temperatuurniveaus” voor “Verwarmen” hoger in of laat de verwarmingscurve door een installateur corrigeren.
	Regelaar aanvoertemperatuur van verwarmingstoestel te laag ingesteld.	Stel regelaar aanvoertemperatuur hoger in.
		Beperk eventueel het effect van de solaroptimalisatie.
	Lucht in de verwarmingsinstallatie. Ontlucht de verwarmingsradiatoren en de verwarmingsinstallatie.
Verwarmen duurt te lang. “Verwarmingssnelheid” te laag ingesteld.		“Verwarmingssnelheid” bijv. op “Snel” instellen.
Gewenste kamertemperatuur wordt ver overschreden.	Verwarmingsradiatoren worden te warm.	Stel de thermostaatknop of -knoppen lager in.
		“Stel Temperatuurniveaus” voor “Verwarmen” lager in of laat de verwarming-scurve door een installateur corrigeren.
	Montageplaats van FB 100 ongunstig, bijv. bij buitenmuur, in de buurt van raam, luchtstroom, enz.	Kies een betere plaats voor de FB 100 en laat deze door een installateur verplaatsen.
Te grote kamertemperatuurschommelingen.	Tijdelijke inwerking van warmte van andere bronnen op de ruimte, bijv. zonlicht, verlichting, televisie, open haard, enz.	“Laat Ruimte-invloed” door een installateur verhogen.
		Kies een betere plaats voor de FB 100 en laat deze door een installateur verplaatsen.
Stijging in plaats van daling van temperatuur.	Verkeerde tijd en datum ingesteld, bijv. na langdurige stroomuitval.	Controleer instelling op regelaar.
Tijdens functie “Sparen” en/of “Eco” te hoge kamer-temperatuur.	Grote warmteopslag van het gebouw. Kies de schakeltijd voor “Sparen” en/of “Eco” vroeger.
Verkeerde regeling of geen regeling.	Busverbinding of busdeelnemer defect. Laat de busverbinding door een installateur volgens het aansluitschema con-troleren en indien nodig corrigeren.
Alleen de automatische functie kan worden inge-steld.	Functieschakelaar defect. Laat FB 100 do door een installateur ver-vangen.
Boiler wordt niet warm. Regelaar warmwatertemperatuur op verwarmingstoestel te laag ingesteld.		Stel regelaar warmwatertemperatuur hoger in.
		Beperk eventueel het effect van de solaroptimalisatie op de regelaar.
		Zet de regelaar aanvoertemperatuur van het verwarmingstoestel helemaal naar rechts.

Als de storing niet kan worden verholpen:

▶ Neem contact op met een erkend verwarmingsinstallatiebedrijf of een erkende klan-tenservice en geef de storing en de gegevens van het toestel (zie typeplaatje) op.

Toestelgegevens

Type:

Bestelnummer:......

Fabricagedatum (FD...):......

10 Energie besparen

- Bij de weersafhankelijke regeling wordt de aanvoertemperatuur geregeld overeenkomstig de ingesteld verwarmingscurve. Hoe kouder de buitentemperatuur, hoe hoger de aanvoertemperatuur. Om energie te besparen: Stel de verwarmingscurve overeenkomstig de isolatie van het gebouw en de omstandigheden van de installatie zo laag mogelijk in (→ hoofdstuk 8.3 vanaf pagina 35).

- Vloerverwarming: De aanvoertemperatuur niet hoger instellen dan de door de installateur aanbevolen maximale aanvoertemperatuur. (BV.: 60°C).

- Het temperatuurniveau en de schakeltijden op het temperatuurgevoel van de bewoners afstemmen.

- Verwarmen = comfortabel wonen

- Sparen = actief wonen

- Eco afwezig of slapen.

- Stel in alle kamers de thermostaatkranen zo in dat de gewenste kamertemperatuur ook kan worden bereikt. Verhoog het temperatuurniveau pas als de temperatuur na lange tijd niet bereikt wordt (→ hoofdstuk 6.3.2 op pagina 26).

- Door het verlagen van de ruimtetemperatuur tijdens spaarfasen kan veel energie worden bespaard: Verlagen van de ruimtetemperatuur met 1 K (°C): tot 5% energiebesparing. Niet zinvol: De ruimtetemperatuur van dagelijks verwarmde ruimten te laten dalen beneden +15 °C. De afgekoelde muren geven dan koude af, de ruimtetemperatuur wordt verhoogd en zo wordt meer energie verbruikt dan bij een gelijkmatige warmteaanvoer.

- Goede warmte-isolatie van het gebouw: De ingestelde temperatuur voor Sparen wordt niet bereikt. Toch wordt energie bespaard omdat de verwarming uitgeschakeld blijft. Stel het schakelpunt voor Sparen vroeger in.

• Laat bij het luchten het venster niet op een kier staan. Daarbij wordt voortdurend warmte aan de ruimte onttrokken zonder dat de ruimtelucht noemenswaardig wordt verbeterd.
• Het is beter om kort, maar intensief te luchten (raam geheel openen).
• Draai tijdens het luchten de thermostaatkraan dicht of zet de functieschakelaar op Eco.

Solaroptimalisatie

Activeer de Optimalisatieinvloed CV circuit door het instellen van een waarde tussen 1 K en 5 K → hoofdstuk 6.6 op pagina 28. Als het effect van de Optimalisatieinvloed CV circuit te sterk is, dient u de waarde stapsgewijs te verminderen.

11 Milieubescherming

Milieubescherming is een belangrijk beginsel van Bosch.

Kwaliteit van de producten, spaarzaamheid en milieubescherming zijn voor ons doelen die even belangrijk zijn. Wetten en voorschriften ten aanzien van de milieubescherming worden strikt in acht genomen.

Ter bescherming van het milieu passen wij met inachtneming van economische gezichtspunten de best mogelijke techniek en materialen toe.

Verpakking

Wat betreft de verpakking nemen wij deel aan de recyclingssystemen in de verschillende landen, die een optimale recycling waarborgen.

Alle gebruikte verpakkingsmaterialen zijn onschadelijk voor het milieu en kunnen worden gerecycled.

Oud toestel

Oude toestellen bevatten waardevolle stoffen die moeten worden gerecycled.

De componenten kunnen gemakkelijk worden gescheiden en de kunststoffen zijn gekenmerkt.

Daardoor kunnen de verschillende componenten worden gesorteerd en gerecycled resp. afgevoerd.

12 Individuele instellingen van de verwarmingsprogramma's

Hier vindt u de basisinstellingen en de persoonlijke instellingen van de verwarmingsprogramma's. Het instellen van het verwarmingsprogramma is beschreven in hoofdstuk 6.3 op pagina 25.

P1 P2 P3 P4 P5 P6

°C

t

°C

t

°C

t

°C

t

°C

t

°C

t

Vooraf ingestelde verwarmingsprogrammas's om te kopieren

Programma 8

Ma - Do 06:00:00:00 12:00 22:00 - - - -

Vr 06:00 08:00 12:00 23:30 - - - -

Za 07:00 23:30 - - - -

Zo 08:00 22:00 - - - -

Programma 7

Ma - Do 07:00:12:00 17:00 22:00 - - - -

Vr 07:00 12:00 17:00 23:30 - - - -

Za 07:00 23:30 - - - -

Zo 08:00 22:00 - - - -

Programma 6

Ma - Do 06:00:08:00 17:00 22:00 - - - -

Vr 06:00 08:00 17:00 23:30 - - - -

Za 07:00 23:30 - - - -

Zo 08:00 22:00 - - - -

-

Programma 5

Ma - Do 06:00:08:00 12:00 13:00 17:00 22:00

Vr 06:00 08:00 12:00 13:00 17:00 23:30

Za 07:00 23:30 - - - -

Zo 08:00 22:00 - - - -

Programma 4 (basisinstelling)

Ma - Do 06:00:22:00 - - -

Vr 06:00 23:30 - - - -

Za 07:00 23:30 - - - -

Zo 08:00 22:00 - - - -

Vooraf ingestelde verwarmingsprogrammas's om te kopieren

Programma 3

Ma - Do 04:00

22:00

-

-

-

Vr 04:00

23:00

-

-

-

Za 07:00

23:00

-

-

-

Zo 07:00

22:00

-

-

-

Programma 2

Ma - Do 06:00

23:30

-

-

-

Vr 06:00

23:30

-

-

-

Za 07:00

23:30

-

-

-

Zo 08:00

23:30

-

-

-

Programma 1

Ma - Do 07:00

23:00

-

-

-

Vr 07:00

23:00

-

-

-

Za 07:00

23:00

-

-

-

Zo 07:00

23:00

-

-

-

Persoonlijke instelling CV-circuit

Naam:

Alle dagen

Ma - Vr

Za - Zo

Maandag

Dinsdag

Woensdag

Donderdag

Vrijdag

Zaterdag

Zondag

Notities

Notities

nv SERVICO sa

Kontichsesteenweg 60

2630 AARTSELAAR

Tel. [phone]

Fax [phone]

www.junkers-servico.be
