| Producttype | Videoprojector |
| Merk | Hitachi |
| Model | ED-X50EP |
| Beeldschermtechnologie | LCD (3-paneel) |
| Native resolutie | XGA (1024 x 768) |
| Helderheid | 2500 ANSI-lumen (typisch) |
| Contrastverhouding | 500:1 (typisch) |
| Lamptype | UHP |
| Levensduur lamp (normale modus) | 2000 uur (ongeveer) |
| Levensduur lamp (eco-modus) | 3000 uur (ongeveer) |

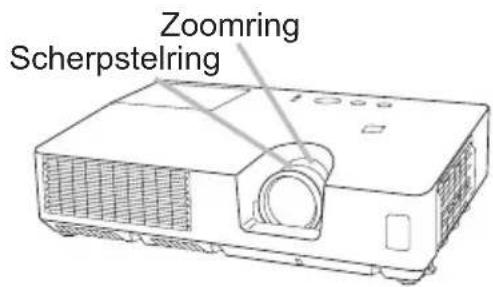

| Projectielens | Handmatige zoom en scherpstelling |
| Keystone-correctie | Verticaal: ±30° (handmatig en automatisch) |
| Afmetingen (B x D x H) | 340 x 100 x 270 mm (ongeveer) |
| Gewicht | 3,5 kg (ongeveer) |
| Stroomverbruik | 310 W (max), standby: <0,5 W |
| Voedingsspanning | AC 100-120 V / 220-240 V, 50/60 Hz |
| Ingangsaansluitingen | COMPUTER IN1, COMPUTER IN2, S-VIDEO, VIDEO, AUDIO IN1, AUDIO IN2, CONTROL (RS-232C) |
| Uitgangsaansluitingen | MONITOR OUT (D-sub 15-pins), AUDIO OUT (stereo mini) |
| Ondersteunde videosignalen | NTSC, PAL, SECAM, 480i/p, 576i/p, 720p, 1080i/p |
| Ingebouwde luidspreker | 1 x 7 W (mono) |
| Geluidsniveau | 32 dB (typisch) |
| Filterreiniging | Verwijderbaar en wasbaar filter (elke 100 uur) |

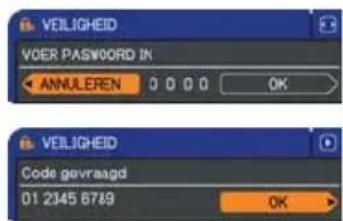

| Beveiliging | Kensington-slot, wachtwoordbeveiliging |
| Afstandsbediening | Inbegrepen (IR) |
Veelgestelde vragen - ED-X50EP HITACHI
Gebruikersvragen over ED-X50EP HITACHI
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Projector in PDF-formaat gratis! Vind uw handleiding ED-X50EP - HITACHI en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. ED-X50EP van het merk HITACHI.
GEBRUIKSAANWIJZING ED-X50EP HITACHI
Gebruiksaanwijzing (gedetailleerde) Gebruikershandleiding
Dank u voor het aankopen van deze projector.
⚠ WAARSCHUWING ▶Lees alle handleidingen voor dit product voordat u het gebruikt. Lees eerst de "Veiligheidshandleiding". Bewaar de handleidingen op een veilige plaats om ze later te raadplegen.
Over deze handleiding
Er worden diverse symbolen gebruikt in deze handleiding. De betekenis van die symbolen wordt hieronder beschreven.
⚠ WAARSCHUWING Dit symbool geeft informatie aan die, indien genegeerd, door onjuist gebruik mogelijk lichamelijk letsel of zelfs de dood tot gevolg zou kunnen hebben.
⚠️ VOORZICHTIG Dit symbool geeft informatie aan die, indien genegeerd, door onjuist gebruik mogelijk lichamelijk letsel of zelfs de dood tot gevolg zou kunnen hebben.
OPMERKING Hier wordt andere belangrijke informatie verschaft.
Gelieve de pagina's te raadplegen die vermeld worden bij dit symbool.
N.B. • De informatie in deze handleiding kan zonder bericht worden veranderd.
- De producent neemt geen verantwoordelijkheid voor enige fouten die in deze handleiding kunnen voorkomen.
- Reproductie, overdracht of kopie van alle of enig onderdeel van dit document is niet toegestaan zonder uitdrukkelijke geschreven toestemming.
Erkenning handelsmerk
- Mac® is een geregistreerd handelsmerk van Apple Inc.
- Windows ^ is een geregistreerd handelsmerk van Microsoft Corporation in de VS en/of in andere landen.
• VESA en DDC zijn handelsmerken van de Video Electronics Standard Association. - Blu-ray Disc is een handelsmerk.
Alle andere handelsmerken zijn eigendom van de respectievelijke eigenaars.
Projecto
Gebruiksaanwijzing - Veiligheidshandleiding
Bedankt voor de aankoop van deze projector.
WAARSCHUWING • Lees vóór gebruik de handleiding van deze projector grondig door, zodat u de werking ervan begrijpt en correct gebruik verzekerd is. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen. Niet correcte omgang met dit product kan mogelijk leiden tot persoonlijk letsel of materiële schade. De producent aanvaardt geen aansprakelijkheid voor eventuele schades die het gevolg zijn van verkeerde handelingen die voorbij gaan aan het normale gebruik zoals dat in de handboeken van deze projecten wordt gedefinieerd.
OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.
- De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.
- Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.
Waarschuwingssymbolen
In deze gebruiksaanwijzing en op het apparaat zelf staan diverse symbolen vermeld, die u de juiste bediening tonen en u waarschuwen om schade en gevaar voor uzelf en anderen te voorkomen. De betekenis van deze symbolen wordt hieronder uitgelegd. Lees de beschrijving aandachtig door, om volledig kennis te nemen van de betekenis.
WAARSCHUWING
Dit symbool vergezelt aanwijzingen die u niet mag veronachtzamen, omdat onjuiste bediening hier gevaar voor verwonding of zelfs fatale ongelukkenkan veroorzaken.
LET OP
Dit symbool vergezelt aanwijzingen die u dient te volgen om gevaar voor schade of lichamelijk letselte voorkomen.
Toegepaste symbolen
Dit symbool vergezelt een aanvullende waarschuwing (of bedieningsaanwijzing). Hierbij geeft het teken in het midden de inhoud aan.
Dit symbool waarschuwt voor een handeling die verboden is. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat demontage niet is toegestaan).
Dit symbool geeft een noodzakelijke handeling aan. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat u de stekker uit het stopcontact moet trekken).
Veiligheidsmaatregelen
WAARSCHUWING
Gebruik de projector nooit indien deze niet juist werkt.
Gebruik de projector niet als deze rook uitstoot, vreemd ruikt, als er geen beeld of geluid is of als het geluid te luid is, als de behuizing, kabels of andere onderdelen beschadigd zijn, of als er een vloeistof of voorwerp in het apparaat is terechtgekomen, want dit kan resulteren in brand of een elektrische schok.
In zulke gevallen moet u de projector meteen uitschakelen en de stekker uit het stopcontact trekken. Controleer of de rook of geur stopt en neem dan contact op met uw dealer. Probeer het apparaat nooit zelf te repareren want dit kan bijzonder gevaarlijk zijn.
- Gebruik een stopcontact dat dicht bij de projector is en dat gemakkelijk bereikbaar is.
Wees vooral voorzichtig voor kinderen en huisdieren.
Bij een verkeerde behandeling kan resulteren in brand, elektrische schok, letsel, verbranden of gezichtsprobleem.
Wees vooral voorzichtig wanneer er kinderen en huisdieren in de buurt zijn.
Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.
Als vloeistoffen of voorwerpen in het inwendige terechtkomen, kan dit resulteren in brand of een elektrische schok. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Indien toch vloeistof of een voorwerp in de projector terechtkomt, moet u het apparaat meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.
- Plaats de projector niet in de buurt van water (bijv. in de badkamer, op het strand, etc.).
- Stel de projector niet aan regen of vocht bloot. Gebruik de projector niet buitenshuis.
- Zet geen bloemenvazen, planten, kopjes, make-up of vloeistoffen zoals water enz. op of dicht in de buurt van de projector.
- Leg geen metalen of brandbare voorwerpen of andere gevaarlijke stoffen op of dicht in de buurt van de projector.
- Verpak geen andere objecten dan signaalkabels of connectors samen met de projector in dezelfde tas of andere verpakking, om te voorkomen dat deze in de projector terecht kunnen komen.
Haal het apparaat nooit uit elkaar en breng er ook nooit eigenhandig wijzigingen op aan.
In de projector zijn hoge spanningen aanwezig. Wanneer u het apparaat uit elkaar haalt of er wijzigingen op aanbrengt, kan gevaar voor brand of elektrische schokken ontstaan.
- Maak nooit de behuizing open.
- Neem voor reparatie of reiniging van het inwendige van de projector contact op met uw dealer.
Stel de projector niet aan stoten of schokken bloot.
Als de projector aan stoten of schokken wordt blootgesteld, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok. Als de projector gevallen is of iets dergelijks, moet u deze meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.
Zet de projector niet op een onstabiele ondergrond.
Als de projector valt, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok.
- Zet de projector niet op een onstabiel, schuin of trillend oppervlak zoals een wankel of schuin aflopend tafeltje.
- Vergrendel de zwenkwieltjes wanneer u de projector op een tafeltje met zwenkwieltjes plaatst.
- Plaats de projector niet met de zijkant naar boven, de lens naar boven of de lens naar beneden.
- Voor plafondinstallatie of iets dergelijks, raadpleeg uw dealer voor installatie.
Trek de stekker uit het stopcontact.
Niet
demonteren.
Veiligheidsmaatregelen (vervolg)
WAARSCHUWING

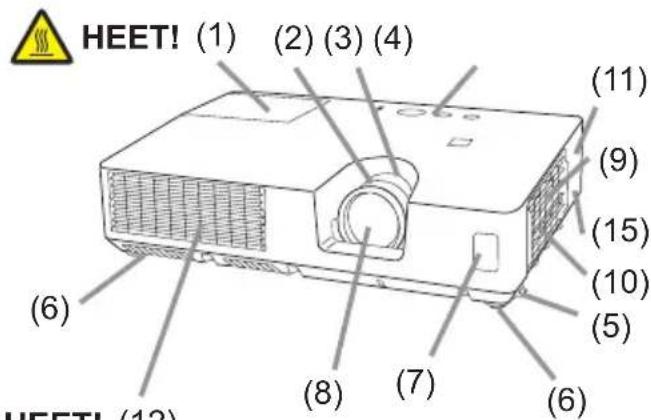

Wees voorzichtig, de projector geeft veel hitte af.
Wanneer de lamp brandt, geeft de projector veel hitte af. Er bestaat kans op brand en u kunt zich verbranden. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn. Raak de lens, de ventilators en de ventilatieopeningen niet aan tijdens gebruik of meteen na gebruik, om verbranding te voorkomen. Zorg ervoor dat de ventilatie niet belemmerd wordt.
- Houd ten minste 30 cm ruimte vrij tussen de zijkant van de projector en de muur e.d.
- Plaats de projector niet op een metalen tafel of op een oppervlak dat zacht wordt bij hitte.
- Plaats geen voorwerpen dicht bij de lens, de ventilators of de ventilatieopeningen van de projector.
- Let op dat de ventilators en de ventilatieopeningen niet geblokkeerd worden.
- Leg geen tafelkleed e.d. over de projector.
- Zet de projector niet op een vloerkleed of bed.
Kijk nooit in de lens of de openingen wanneer de lamp brandt.
Het sterke licht kan uw gezichtsvermogen beschadigen. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Gebruik alleen het juiste netsnoer en sluit dit aan op een stopcontact met de juiste specificaties.
Gebruik op de verkeerde stroomvoorziening kan resulteren in brand of een elektrische schok.
- De projector mag alleen worden aangesloten op een stopcontact dat voldoet aan de stroomspecificaties die op het apparaat staan.
- Gebruik het juiste netsnoer voor het stopcontact waarop u de projector aansluit.
Sluit het netsnoer zorgvuldig aan.
Een verkeerde aansluiting van het netsnoer kan resulteren in brand of een elektrische schok.
- Raak het netsnoer niet met natte handen aan.
- Controleer of de stekker van het netsnoer schoon is (geen stof) voordat u deze aansluit. Gebruik een zacht, droog doekje om de stekker schoon te maken.
- Steek de stekker stevig in het stopcontact. Gebruik een juist werkend, degelijk stopcontact.
U moet de aarddraad aansluiten.
Sluit het apparaat via het netsnoer aan op de aardingsdraad van het gebouw; wanneer het apparaat niet geaard wordt kan gevaar voor brand of elektrische schokken ontstaan.
- Gebruik geen twee-aderig verlengsnoer.
Controleer of de aardingkabel goed contact maakt.
Veiligheidsmaatregelen (vervolg)
WAARSCHUWING

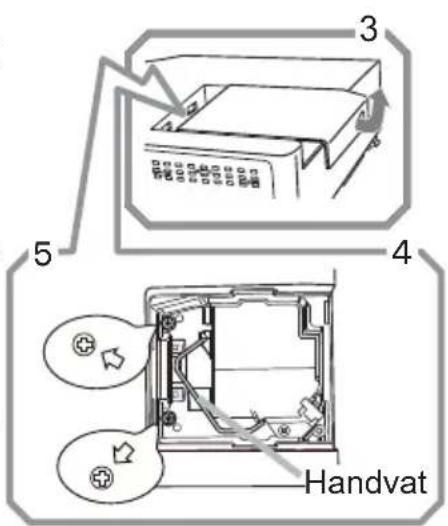

Behandel de lichtbronlamp voorzichtig.
De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan met een luide knal springen of doorbranden. Wanneer de lamp kapot springt, is het mogelijk dat glasscherven in de lampbehuizing terecht komen en dat kwikhoudend gas uit de ventilatieopeningen van de projector vrijkomt.

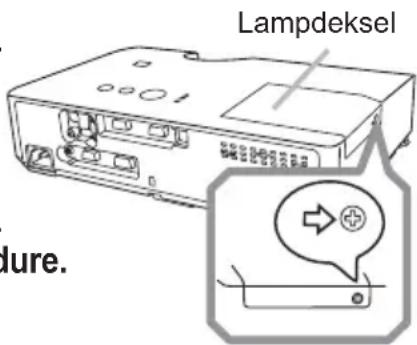

Lees zorgvuldig de paragraaf "Lamp".
Behandel het netsnoer en de aansluitkabels voorzichtig.
Wanneer u een beschadigd netsnoer of een beschadigde aansluitkabel gebruikt, kan dit brand of een elektrische schok veroorzaken. Let erop dat het netsnoer en de aansluitkabels niet aan te grote hitte worden blootgesteld. Druk het snoer en de kabels niet klem en trek ze ook niet te strak.
Neem contact op met uw dealer als het netsnoer of de aansluitkabels beschadigd zijn (blootliggende of gebroken kerndraadjes e.d.).
- Zet niet de projector of een ander zwaar voorwerp op het netsnoer of de aansluitkabels. Leg ook geen sprei, deken e.d. over het netsnoer of de kabels, want dan is het mogelijk dat u per ongeluk een zwaar voorwerp op het snoer of de kabels plaatst.
- Trek niet aan het netsnoer of de aansluitkabels. Pak bij het aansluiten of losmaken van het netsnoer of de aansluitkabels altijd de stekker of plug met uw hand vast.
- Leg het netsnoer niet in de buurt van een verwarming.
- Zorg dat het netsnoer niet te sterk gebogen wordt.
- Probeer nooit zelf reparaties aan het netsnoer uit te voeren.

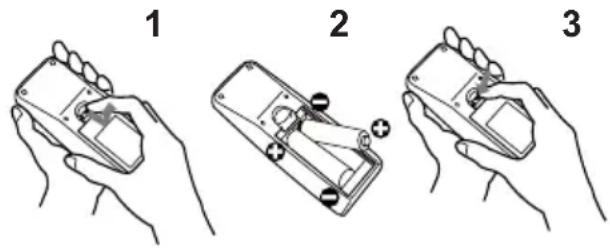

Behandel de batterij van de afstandsbediening voorzichtig.
Een verkeerde behandeling van de batterij kan resulteren in brand of letsel. De batterij kan zelfs ontploffen indien deze niet juist wordt behandeld.
- Houd de batterij uit de buurt van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
- Zorg dat de batterij niet in water of vuur terechtkomt.
- Vermijd omgevingen met een hoge temperatuur of open vuur.
- Pak de batterij niet met een metalen pincet vast.
- Bewaar de batterij op een donkere, koele en droge plaats.
• Zorg dat u de batterij niet kortsluit. - Probeer de batterij niet op te laden, te demonteren of te solderen.
- Stel de batterij niet aan harde schokken of stoten bloot.
- Gebruik alleen lampen met specificaties die overeenkomen met die vermeld zijn in de andere handleiding bij de projector.
- Zorg er bij het aanbrengen van de batterij voor dat de plus en min in de juiste richting zijn gekeerd.
- Als de batterij heeft gelekt, moet u de batterijhouder goed schoonmaken en de batterij vervangen. Als het poeder aan uw huid of kleding blijft hangen, moet u dit grondig met water afspoelen.
- Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.
Veiligheidsmaatregelen (vervolg)
LET OP
Wees voorzichtig wanneer u de projector vervoert.
Wanneer u niet voorzichtig te werk gaat, kan letsel of beschadiging worden veroorzaakt.
- Verplaats de projector niet tijdens gebruik. Alvorens u de projector verplaatst, maakt u het netsnoer en alle aansluitkabels los en schuift u het lenskapje of de lensdop dicht.
- Let op dat u de projector niet aan een harde stoot of schok blootstelt.
- Verplaats de projector niet door hem te slepen.
- Vervoer het apparaat altijd in de meegeleverde tas of een andere solide verpakking.
Zet niets bovenop de projector.
Wanneer u iets bovenop de projector zet, kan de projector verschuiven of vallen met letsel of beschadiging tot gevolg. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.
Bevestig niets anders dan de gespecificeerde zaken op de projector.
Nalatigheid kan tot verwondingen of schades leiden.
- Sommige projectoren hebben een schroefdraad in het lensgedeelte. Bevestig niets anders dan de gespecificeerde opties (zoals een optionele conversielens) op de schroefdraad.
Gebruik het apparaat niet in een rokerige, vochtige of stoffige omgeving. Wanneer u de projector in een rokerige, vochtige, stoffige, met oliedamp of bijtend gas vervuilde ruimte gebruikt, kan gevaar voor brand of elektrische schokken ontstaan.
- Plaats de projector niet in de buurt van een rokerige, vochtige of stoffige ruimte (bijv. een rokersplek, een keuken, het strand, etc.). Gebruik de projector niet buitenshuis.
- Gebruik geen luchtbevochtiger in de buurt van de projector.

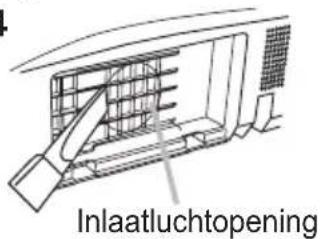

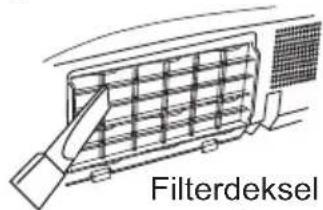

Zorg ervoor dat het luchtfilter in goede conditie is.
Het luchtfilter moet regelmatig worden schoongemaakt. Als de luchtstroom wordt gehinderd door stofophoping op het filter, kan de projector oververhit raken. Dit kan storingen tot gevolg hebben. Op de projector kan een melding zoals 'CONTROLEER LUCHTSTROOM' of schakel de projector uit worden weergegeven, om te voorkomen dat de temperatuur in het apparaat te hoog oploopt.
- Reinig, als de verklikkerlampen of een melding u erop attent maken dat u het luchtfilter moet reinigen, het luchtfilter zo snel mogelijk.
- Vervang het luchtfilter als het niet meer gereinigd kan worden of wanneer het beschadigd is.
- Gebruik alleen een luchtfilter van het voorgeschreven type. Gebruik alleen een luchtfilter met de specificaties zoals die zijn vermeld in de andere handleiding bij deze projector.
- Vervang, wanneer u de lamp vervangt, ook altijd het luchtfilter. Het luchtfilter wordt bij sommige vervangingslampen voor deze projector meegeleverd.
- Schakel de voedingsspanning van de projector nooit als er geen luchtfilter in het apparaat geplaatst is.
Vermijd opstelling in een omgeving met hoge temperaturen.
De hitte kan een nadelige invloed hebben op de behuizing en de interne onderdelen van de projector. Stel de projector, de afstandsbediening en de andere onderdelen niet aan direct zonlicht bloot en houd ze uit de buurt van hittebronnen zoals een verwarmingsradiator e.d.
Vermijd Magnetische velden.
Het wordt sterk aanbevolen om elk onbeschermd of onafgeschermd magnetisch veld op of bij de projector te vermijden. (d.i. Magnetische Veiligheidsapparaten, of andere hulpstukken van de projector die magnetische materialen bevatten dat niet is voorzien bij de productie etc.)
Magnetische objecten zouden onderbreking kunnen veroorzaken in de interne mechanische resultaten van de projector dat de snelheid van de koelingsventilator zou kunnen belemmeren of stoppen, en zou kunnen veroorzaken dat de projector helemaal afsluit.
Veiligheidsmaatregelen (vervolg)
LET OP
Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.
- Om veiligheidsredenen moet u de stekker uit het stopcontact trekken wanneer u de projector langere tijd niet denkt te gebruiken.
- Voordat u de projector gaat schoonmaken, moet u deze uitschakelen en de stekker uit het stopcontact trekken. Dit om brand of een elektrische schok te voorkomen.
Trek de stekker uit het stopcontact.
Laat uw dealer ongeveer ieder jaar het inwendige van de projector schoonmaken.
Opeenhoping van stof in de projector kan resulteren in brand of een defect. U kunt het inwendige van de projector het beste laten schoonmaken iedere keer voordat een vochtig seizoen begint (bijv. de regentijd in tropische landen).
- Maak het inwendige van de projector niet zelf schoon, want dit is gevaarlijk.
OPMERKINGEN
Stel de afstandsbediening niet aan schokken bloot.
Harde stoten of schokken kunnen resulteren in een defect of beschadiging van de afstandsbediening.
- Laat de afstandsbediening niet vallen.
- Zet niet de projector of een ander zwaar voorwerp op de afstandsbediening.
Verzorging van de lens.

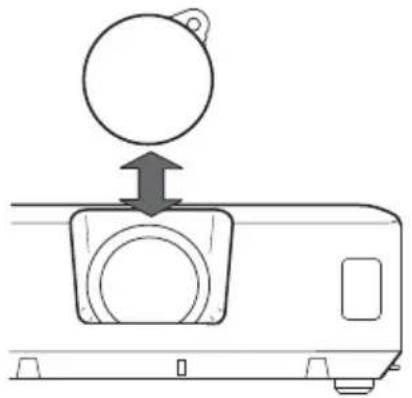

- Wanneer de projector niet gebruikt wordt, moet u het lenskapje of de lensdop dicht dichtschuiven om krassen op de lens te voorkomen.
- Raak de lens niet aan om vlekken of vuil op de lens te voorkomen, hetgeen resulteert in een minder goede beeldkwaliteit.
- Gebruik een in de handel verkrijgbaar lensreinigingsdoekje om de lens schoon te maken (zoals een reinigingsdoekje voor cameralenzen, brillenglazen e.d.). Wees voorzichtig dat u geen krassen op de lens maakt.
Verzorging van de projector-behuizing en de afstandsbediening.
Bij een verkeerde behandeling kan verkleuren, afschilferen e.d. optreden.
- Gebruik een zachte doek om de behuizing en het bedieningspaneel van de projector en de afstandsbediening schoon te maken. Voor het verwijderen van hardnekkig vuil kan een zachte doek bevochtigd met een mild reinigingsmiddel, verdund met water, worden gebruikt. Wring de doek goed uit voordat u begint en wrijf met een droge, zachte doek na. Gebruik geen onverdund reinigingsmidddel.
- Gebruik geen aërosolsprays, oplosmiddelen, schuurmiddelen of andere bijtende reinigingsmiddelen.
- Lees zorgvuldig de instructies op het reinigingsmiddel voordat u dit gebruikt.
- Vermijd langdurig contact met rubber of vinyl.
Zowat kichte of donkere vlekken.
Ofsochoon er lichte of donkere vlekken op het scherm kunnen verschijnen, wat een uniek karakteristiek kenmerk is van liquid crystal displays, betekent dit niet dat het apparaat stuk is.
Wees bedacht op de eventuele weergave van het LCD paneel.
Projecteert de projector voor langere tijd een stilstaand beeld, inactieve beelden, beelden met een beeldverhouding van 16:9 van 4:3 paneel of iets dergelijks of geeft de projector de beelden herhaaldelijk weer, dan is het mogelijk dat het LCD paneel wordt weergegeven.
Veiligheidsmaatregelen (vervolg)
OPMERKINGEN
Over hulponderdelen.
De lamp, LCD panelen, polarisatoren en andere optische componenten, en het luchtfilter en de koelventilatoren hebben elk een andere levensduur. Deze onderdelen zouden kunnen moeten worden vervangen na een lange gebruiksduur.
- Dit product is niet ontworpen voor langdurig continu gebruik. In geval van een continu gebruik van 6 uur of meer, of dagelijks gebruik van 6 uur of meer (zelfs als het niet continu is), of herhaaldelijk gebruik, zou de levensduur kunnen worden verkort, en moeten deze onderdelen wellicht binnen een jaar na ingebruiksname worden vervangen.
- Elk hellend gebruik meer dan de aanpassingshoek aangegeven in deze gebruiksaanwijzingen zou de levensduur van de hulponderdelen kunnen verkorten.
Voordat u de stroom aanzet, laat de projector voldoende afkoelen.
Na het uitzetten van de projector, het indrukken van de restart schakelaar of het onderbreken van de stroomtoevoer, laat dan de projector voldoende afkoelen.
Bediening bij een hoge temperatuur van de projector kan schade veroorzaken van een electrode of niet-verlichten van de lamp.
Vermijd sterke lichtstralen.
Zorg dat geen sterke lichtstralen (zoals direct zonlicht of het licht van een sterke lamp) op de afstandsbedieningssensors vallen want dan zal de afstandsbediening niet werken.
Vermijd hoogfrequentstoringen.
Bij hoogfrequentstoringen kan het beeld of geluid worden aangetast.
- Vermijd het gebruik van een hoogfrequentgenerator zoals een mobiele telefoon, zendontvanger e.d. in de buurt van de projector.
Betreffende de weergavekwaliteit.
De weergavekwaliteit van de projector (zoals de kleur, het contrast enz.) wordt eveneens bepaald door de eigenschappen van het scherm, want de projector maakt gebruik van een LCD-paneel. Het weergavebeeld kan verschillen van het beeld voortgebracht door een beeldbuis.
- Gebruik geen gepolariseerd scherm, want dit kan een rood beeld geven.
Schakel de apparatuur in de juiste volgorde in en uit.
Om storingen te voorkomen, moet u de projector en de andere apparatuur in de onderstaande volgorde in- en uitschakelen, tenzij anders aangegeven.
- Schakel eerst de projector in en dan de computer of videorecorder.
- Schakel de projector pas uit nadat u de computer of videorecorder hebt uitgeschakeld.
Zorg dat u uw ogen niet te zeer belast.
Het verdient aanbeveling regelmatig een rustpauze in te lassen.
Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.
- Stel de geluidssterkte zodanig in dat er geen overlast voor anderen wordt veroorzaakt.
Aansluiten op een notebook-computer
Bij het aansluiten op een notebook-computer moet de externe RGB beelduitgang worden ingeschakeld (instelling voor CRT display of gelijktijdig LCD en CRT display).
Zie de gebruiksaanwijzing van de notebook-computer voor verdere informatie.
WAARSCHUWING
HOOGSPANNING
HOGE TEMPERATUUR
HOGE DRUK
De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dat glasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.
Over het weggooien van een lamp • Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten.
Voor informatie over recycling van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten) Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada)
Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.
Haal de stekker uit het stopcontact.
- Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas het binnenste van de projector kunnen beschadigen of verwondingen kunnen veroorzaken bij het vastpakken ervan. Probeer dus niet de projector te reinigen of de lamp zelf te vervangen.
- Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt.
- Verzekert u zich er vóór vervanging van de lamp van dat de stroom uitgeschakeld is en dat de stroomkabel niet ingeplugd is. Wacht vervolgens 45 minuten om de lamp te laten afkoelen. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.
- Open niet het klepje van de lamp, wanneer de projector is opgehangen aan het plafond. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen.
- Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Let er bij het vervangen van de lamp op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.
- Gebruik alleen lampen van het gespecificeerde type. - Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker.
- Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik.
- Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering kunnen veroorzaken, het niet oplichten of springen van de lamp. Als de beelden donker zijn, of als de kleurtoon slecht is, gelieve dan de lamp zo spoedig mogelijk te vervangen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.
Mededelingen over regelgevingen
Waarschuwing volgens de FCC-verklaring
Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik van het apparaat moet voldoen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet alle ontvangen storingen opnemen, inclusief storingen die leiden tot ongewenste werking.
WAARSCHUWING : Deze apparatuur genereert en gebruikt energie op radiofrequenties en straalt deze uit. Indien zij niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan zij schadelijke interferenties in radiocommunicaties veroorzaken. Er is echter geen garantie dat interferentie zich bij een bepaalde installatie niet zal voordoen. Indien deze apparatuur de radio- of televisieontvangst stoort – hetgeen kan worden bepaald door de apparatuur aan en uit te schakelen – dan wordt de gebruiker aangemoedigd om de interferentie met behulp van één of meerdere van de volgende maatregelen op te heffen:
- Heroriënteer of herplaats de ontvangstantenne.
- Vergroot de afstand tussen de apparatuur en de ontvanger.
- Sluit de apparatuur aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.
- Raadpleeg de dealer of vraag een ervaren radio/TV technicus om hulp.
INSTRUCTIES VOOR GEBRUIKERS: In sommige gevallen moeten kabels met een kerndraad worden gebruikt. Gebruik de meegeleverde kabel of een kabel van een voorgeschreven type voor de aansluiting. Bij kabels met een kern aan slechts één van de uiteinden, moet de kernzijde aan de projector worden aangesloten.
Garantie en service
Raadpleeg, wanneer er een storing is opgetreden (anders dan door abnormaal gebruik, zoals is beschreven in de eerste paragraaf van het hoofdstuk WAARSCHUWING in deze handleiding) eerst de paragraaf 'Storingen Verhelpen' in de 'Gebruikershandleiding' en voer de daar voorgestelde handelingen uit.
Neem, als u hiermee het probleem niet kunt oplossen, contact op met uw leverancier of onderhoudsdienst. Deze zal u meer informatie verstrekken.
Inhoud
Inleiding 3
Kenmerken. 3
De inhoud van de verpakking controleren .. 3
Namen onderdelen ..... 4
Projector 4
Bedieningspaneel 5
Achterpaneel 5
Afstandsbediening 6
Instellen 7
Opstellen 7
Uw apparaten aansluiten ..... 9
De stroomtoevoer aansluiten ..... 11
Via de beveiligingsbalk en sleuf . . . 11
Afstandsbediening ..... 12
Batterijen plaatsen 12

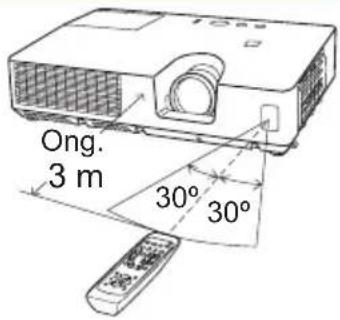

Over het afstandsbedieningsignaal..12
Gebruik als een eenvoudige pc-muis & knoppenbord . 13
Stroom aan/uit 14
De projector aanzetten ..... 14
De projector uitzetten ..... 14
In werking 16
Volume aanpassen ..... 16
Tijdelijk het geluid uitzetten ..... 16
Een invoersignaal selecteren ..... 16
Een invoersignaal zoeken ..... 18
Een aspectverhouding selecteren .. 18

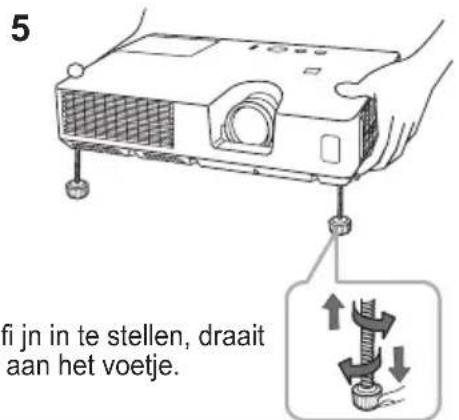

Aanpassen van de verhoging van de projector .. 19
De zoom en focus aanpassen .... 19
Via de automatische aanpassingsfunctie. . 20
De positie aanpassen ..... 20
De keystone-vervormingen corrigeren . . 21
Via de vergrotingsfunctie ..... 22
Het scherm tijdelijk bevriezen ..... 23
Het scherm tijdelijk leegmaken . . . . 23

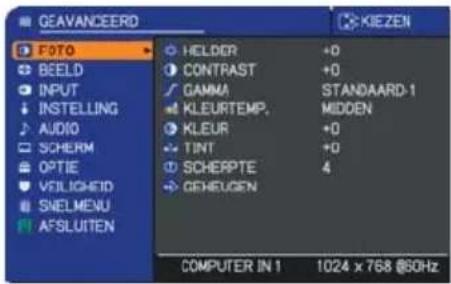

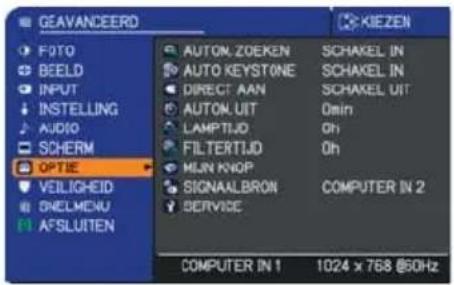

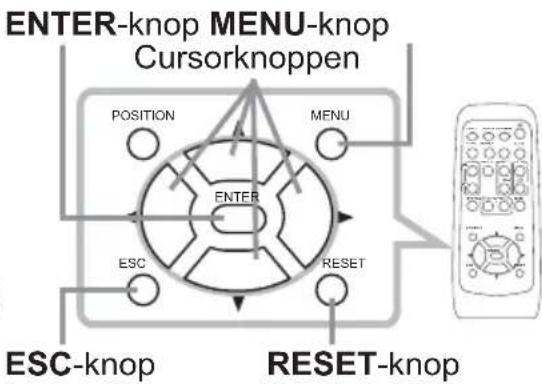

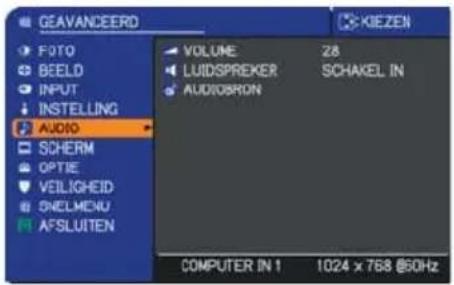

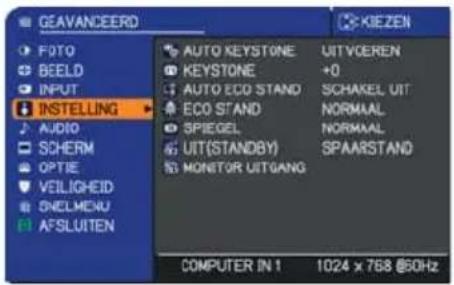

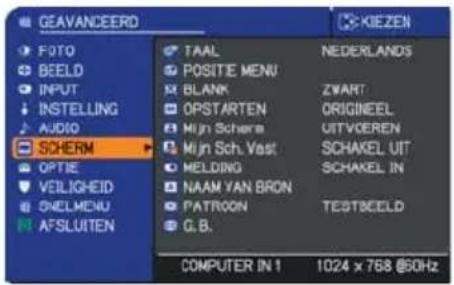

De menufunctie gebruiken ..... 24

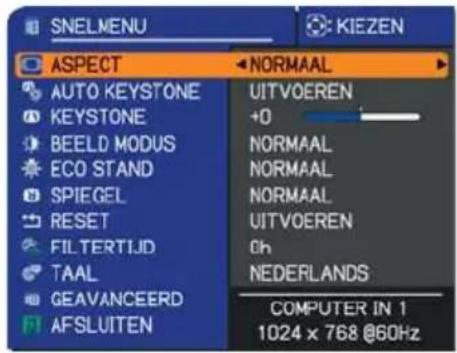

SNELMENU 26
ASPECT, AUTO KEYSTONE, KEYSTONE,
Mijn Scherm, Mijn Sch. Vast, MELDING,
Mijn Scherm PASWOORD, PIN LOCK,

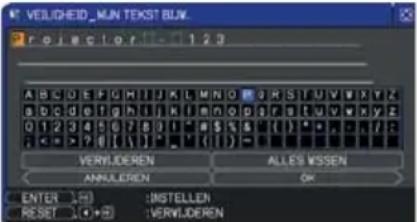

TRANSITIE DETECTOR, WACHTW. MIJN TEKST,
Het luchtfi Iter reinigen en vervangen . . 58
Andere verzorging 60
Oplossingen vinden. . . . . . . . 61
Gerelateerde berichten ..... 61
Over de controlelampjes ..... 62
Alle instellingen resetten ..... 63
Fenomenen die gemakkelijk voor machinedefecten
aangezien kunnen worden 64
Specifi caties ..... 67
Inleiding
Kenmerken
De volgende kenmerken van deze projector bieden u uitgebreide gebruiksmogelijkheden.
√ Deze projector heeft diverse I/O aansluitingen die het toestel geschikt maken voor vrijwel elk zakelijk gebruik.
√ Deze projector is in staat ook in een kleine ruimte een groot beeld te projecteren.
√ Het nieuwe dubbel gelaagde fi Itersysteem biedt een langere verwachte gebruiksduur en betekent voor u minder frequent onderhoud.
√ Deze compacte, lichte projector beschikt vooraan over een uitlaatsysteem dat warme lucht van de gebruiker wegvoert voor een comfortabel gebruik.
De inhoud van de verpakking controleren
Raadpleeg a.u.b. de Inhoud van de verpakking in de Gebruiksaanwijzing (beknopt) in boekvorm. Neem contact op met uw dealer indien er onderdelen missen.
N.B. • Bewaar de originele verpakkingsmaterialen voor toekomstige herverzending. Gebruik altijd de originele verpakkingsmaterialen wanneer u de projector transporteert. Wees extra voorzichtig met de lens.
Namen onderdelen
Projector
(1) Lampbehuizing (56)
De lampeenheid zit aan de binnenkant.
(2) Scherpstelring (19)
(3) Zoomring (19)
(4) Bedieningspaneel (5)
(5) Verstelknoppen (x 2) (19)
(6) Verstelvoetjes (x 2) (19)
(7) Afstandsbedieningssensor (12)
(8) Lens (60)
(9) Luchtinlaatopeningen
(10) Filterkapje (58)
Het luchtfi iter en de
luchtinlaatopening zitten aan de
binnenkant.
(11) Luidspreker (38)
(12) Luchtuitlaat
(13) AC IN (AC-ingang) (11)
(14) Achterpaneel (5)
(15) Beveiligingsbalk (11)
(16) Beveiligingsgleuf (11)
HEET! (12)
⚠ WAARSCHUWING ▶HEET! : Raak de lens niet aan rond de lampbehuizing en de ventilatieopeningen tijdens gebruik of net na gebruik, want het is te heet.
Kijk niet in de lens of de ventilatieopeningen terwijl de lamp aan is, want het felle licht is niet goed voor uw ogen.
▶ Hanteer de verstelknoppen niet zonder de projector vast te houden, want de projector kan vallen.
- Gebruik de veiligheidsbalk en -sleuf niet om te voorkomen dat de projector valt, want daar zijn ze niet voor gemaakt.
⚠️ VOORZICHTIG ▶ Behoud een normale ventilatie om te voorkomen dat de projector overhit raakt. De ventilatieopeningen niet bedekken, blokkeren of verstoppen. Plaats niets rond de ventilatie-inlaat dat in de ventilatie kan steken of gezogen worden. Maak het luchtfi Iter regelmatig schoon.
Bedieningspaneel
(1) STANDBY/ON-knop (14)
(2) INPUT-knop (16, 24)
(3) MENU-knop (24)
Die bestaat uit vier cursorknoppen.
(4) BLANK-knop (23)
(5) POWER-controlelampje (11, 14, 62)
(6) TEMP-controlelampje (62)
(7) LAMP-controlelampje (62)
Achterpaneel (9)
(1) VIDEO-poort
(2) S-VIDEO-poort
(3) AUDIO IN1-poort
(4) AUDIO IN2-poort
(5) AUDIO OUT-poort
(6) COMPUTER IN1-poort
(7) COMPUTER IN2-poort
(8) USB TYPE B-poort
(9) CONTROL-poort
(10) MONITOR OUT-poort

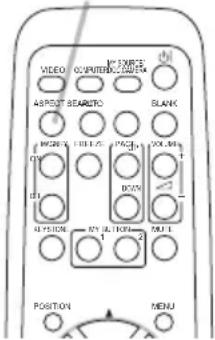

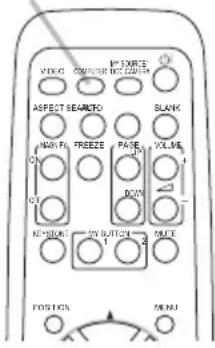

Afstandsbediening
(1) VIDEO-knop (17)
(2) COMPUTER-knop (17)
(3) SEARCH-knop (18)
(4) STANDBY/ON-knop (14)
(5) ASPECT-knop (18)
(6) AUTO-knop (20)
(7) BLANK-knop (23)
(8) MAGNIFY - ON-knop (22)
(9) MAGNIFY - OFF-knop (22)
(10) MY SOURCE/DOC.CAMERA-knop (17, 47)
(11) VOLUME- -knop (16)
(12) PAGE UP-knop (13)
(13) PAGE DOWN-knop (13)
(14) VOLUME+ -knop (16)
(15) MUTE-knop (16)
(16) FREEZE-knop (23)
(17) MY BUTTON - 1-knop (47)
(18) MY BUTTON - 2-knop (47)
(19) KEYSTONE-knop (21)
(20) POSITION-knop (20, 25)
(21) MENU-knop (24)
(22) Cursorknoppen ▲/▼/◄/► (13, 24)
(23) ENTER-knop (13, 24)
(24) ESC-knop (13, 24)
(25) RESET-knop (13, 24)
(26) Batterijklep (12)
Achterkant van de afstandsbediening
Instellen
Installeer de projector volgens de omgeving en de wijze waarop de projector zal worden gebruikt.
Opstellen
Bekijk de hier beneden staande illustraties en tabellen, om de beeldgrootte en de projectie-afstand te bepalen.
De waarden die in de tabel staan, zijn gebaseerd op een volledige beeldgrootte: 1024 × 768.
① De schermgrootte (diagonaal) b ○ Projectie afstand (± 10%)
c1, c2 Schermhoogte (±10%)
Op een horizontale oppervlakte Opgehangen aan het plafond
- Houd een ruimte van 30 cm of meer tussen de zijden van de projector en andere objecten zoals muren.
- Wanneer de projector op een speciale manier wordt gemonteerd, zoals aan het plafond, hebt u het voorgeschreven montagemateriaa (67) en mogelijk professionele hulp nodig. Raadpleeg uw dealer voor verdere informatie over de installatie van de projector.
⚠ WAARSCHUWING ▶Plaats de projector in een stabiele horizontale positie. Als de projector valt of omver wordt gelopen, kan dat letsel en/of schade aan de projector veroorzaken. Het gebruik van een beschadigde projector kan vervolgens resulteren in brand en/of elektrische shock.
- Plaats de projector niet op een instabiel, schuin of vibrerend oppervlak, zoals een wankele of hellende standaard.
- Plaats de projector niet op zijn zijkant, voor- of achterkant.
- Raadpleeg eerst uw dealer voor u het toestel op een speciale manier gaat installeren, bijvoorbeeld aan het plafond of iets dergelijks.
▶ Plaats de projector in een koele ruimte en zorg dat er voldoende ventilatie is. De hoge temperatuur van de projector kan brand, brandwonden en/of storing aan de projector veroorzaken.
- Plaats of bevestig niets waardoor de lens of de uitlaatgaten worden afgedekt.
- Bewaar een ruimte van 30 cm of meer tussen de zijkanten van de projector en andere objecten zoals muren.
- Plaats de projector niet op een metalen object of iets wat zwak wordt bij verhitting.
- Plaats de projector niet op tapijt, kussens of beddegoed.
- Plaats de projector niet in direct zonlicht of in de nabijheid van hete objecten zoals verwarming.
- Plaats niets in de nabijheid van de projectorlens of ventilatieopeningen, of bovenop de projector.
- Plaats niets onder de projector wat aan de ventilatoren kan kleven of erin gezogen kan worden. Deze projector heeft ook enkele ventilatieopeningen aan de onderkant.
▶Plaats de projector nergens waar hij nat kan worden. De projector nat laten worden of een vloeistof in de projector laten lopen kan vuur, elektrische schok en/of storing aan de projector veroorzaken.
- Plaats de projector niet buiten of in een badkamer.
- Plaats niets wat vocht bevat in de nabijheid van de projector.
▶ Plaats de projector niet in een ruimte waar oliën, zoals keuken- of machineolie, worden gebruikt.
▶ Gebruik alleen het montagemateriaal dat door de fabrikant wordt voorgeschreven. Laat de installatie van de projector met het montagemateriaal over aan deskundig onderhoudspersoneel.
- Lees de handleiding van het montagemateriaal en bewaar deze voor eventuele naslag.
⚠️ VOORZICHTIG ▶ Vermijd het plaatsen van de projector in een rokerige, vochtige of stoffi ge ruimte. De projector in dergelijke ruimtes plaatsen kan brand, elektrische schokken en/of storing aan de projector veroorzaken.
- Plaats de projector niet in de nabijheid van luchtbevochtigers, rokerige ruimtes of een keuken. Gebruik ook geen ultrasonische luchtbevochtiger in de buurt van de projector. Het is anders mogelijk dat eventueel chloor en mineralen die in het kraanwater zitten geatomiseerd worden en in de projector terechtkomen, met een verslechtering van de beeldkwaliteit en andere problemen tot gevolg.
▶ Positioneer de projector dusdanig dat direct licht op de afstandsbediening van de projector wordt voorkomen.

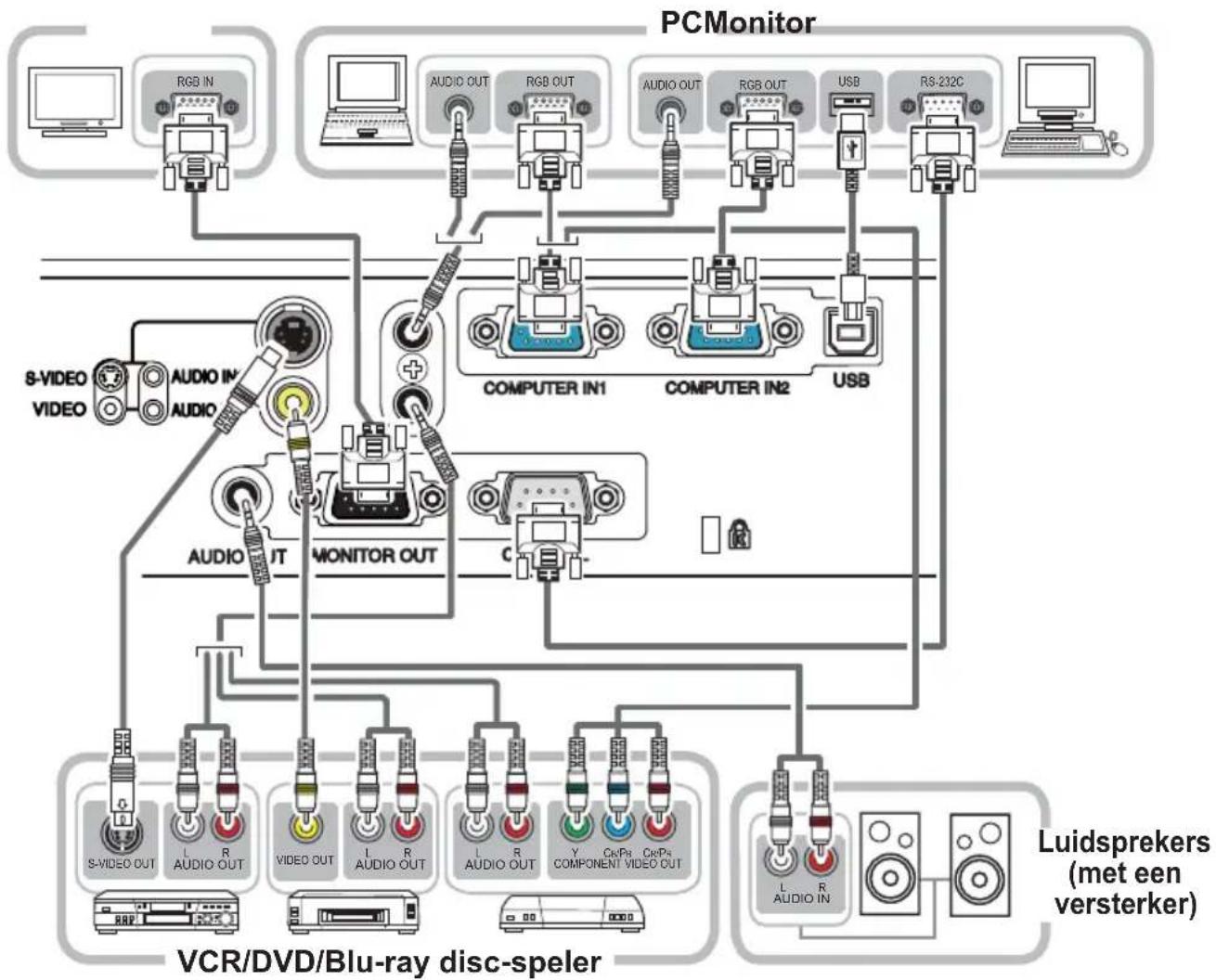

Uw apparaten aansluiten
Lees de handleidingen van apparaten, voordat u ze op de projector aansluit. Ga na of alle apparaten wel degelijk geschikt zijn om aan te sluiten op dit apparaat en bereid de vereiste kabels voor om aan te sluiten. Raadpleeg de volgende illustraties om ze aan te sluiten. Voor invoer van een component video signaal naar de COMPUTER IN1/2 poort wordt u verwezen naar de beschrijving van het onderdeel COMPUTER-IN van het INPUT menu (34).
AH["LUIDSPREKERS (met een versterker)"]
end
⚠ WAARSCHUWING ▶ De projector en de accessoirs niet uit elkaar halen of wijzigen.
▶ Wees voorzichtig dat u de kabels niet beschadigt en gebruik geen beschadigde kabels.
⚠️ VOORZICHTIG ▶ Schakel all apparaten uit en koppel de stroomdraden los voordat u ze op de projector aansluit. Een onder spanning staand apparaat aansluiten op de projector kan extreem harde geluiden veroorzaken of andere abnormaliteiten die resulteren in storing of schade aan het apparaat en de projector.
- Gebruik geschikte meegeleverde kabels of kabels speciaal bedoeld voor de beoogde functie. Raadpleeg uw verdeler over andere kabels dan de meegeleverde, omdat ze mogelijk een specifi eke lengte of een ferrietkern moeten hebben volgens de voorschriften. Verbind het uiteinde met de kern met de projector, indien de kabel maar aan een kant een kern heeft.
▶ Vergewist u zich ervan dat apparaten op de juiste poorten zijn aangesloten. Incorrecte aansluiting kan resulteren in storing of schade aan het apparaat en de projector.
OPMERKING ▶ Gebruik de kabels met rechte pluggen en niet die met L-vormige pluggen, want de ingangspoorten van de projector zijn verzonken.
Uw apparaten aansluiten (vervolg)
N.B. • Lees de handleidingen voor apparaten voordat u ze op de projector aansluit en vergewist u zich ervan dat alle apparaten geschikt zijn om op dit product aangesloten te worden. Voordat u het apparaat op een pc aansluit, controleert u het signaalniveau, de signaaltiming en de resolutie.
- Sommige signalen hebben mogelijk een adapter nodig voor invoer in deze projector.
- Sommige PC's hebben meerdere schermafbeeldingmodi die mischien signalen bevatten die niet door deze projector ondersteund worden.
- Hoewel de projector signalen kan weergeven met een resolutie tot UXGA (1600x1200), wordt het signaal omgezet naar de resoluten van het projectorpaneel voordat het wordt weergegeven. De beste weergave wordt bereikt wanneer de resolutie van de invoersignalen en die van het projectorpaneel identiek zijn.
- Bij het aansluiten dient u zich ervan te vergewissen dat de vorm van de kabelaansluiting in de aansluitingspoort past. En draai de schroeven strak op de aansluitingen met de schroeven.
- Wanneer u een laptop op de projector aansluit, activeer dan de externe RGB-uitvoer van de laptop. (Zet de laptop op CRT-weergave of op gelijktijdige LCD-en CRT-weergave.) Voor details over hoe dit wordt gedaan, raadpleegt u de instructiehandleiding van de laptop die u gebruikt.
- Wanneer de beeldresolutie wordt veranderd op een pc die afhankelijk is van invoer, kan de automatische aanpassingsfunctie enige tijd nodig hebben en wordt hij mogelijk niet voltooid. In dat geval ziet u misschien niet het aankruisvakje om "Ja/Nee" te selecteren voor de nieuwe resolutie in Windows. Vervolgens zal de resolutie terugkeren naar het origineel. Het is mogelijk aangewezen om andere CRT- of LCD-monitors te gebruiken om de resolutie te veranderen.
- In sommige gevallen geeft deze projector mogelijk niet het juiste beeld weer op het scherm, of zelfs helemaal geen beeld. De automatische aanpassing functioneert bijvoorbeeld mogelijk niet meer correct met sommige invoersignalen. Een invoersignaal van samengestelde sync of sync op G kan deze projector verwarren, de projector geeft dan mogelijk geen juist beeld weer.
Over Plug-and-Play-capaciteit
Plug-and-Play is een systeem bestaande uit een pc, het bedieningssysteem en de randapparatuur (nl. weergaveapparaten). Deze projector is compatibel met VESA DDC 2B. Plug-and-Play kan worden gebruikt door deze projector aan te sluiten op een pc die compatibel is met VESA DDC (display data channel).
- Benut deze functie door een computerkabel aan te sluiten op de COMPUTER IN1-poort (compatibel met DDC 2B). Plug-and-Play werkt mogelijk niet correct wanneer u enig ander type aansluiting uitprobeert.
- Gebruik de standaarddrivers in uw pc, want deze projector is een Plug-and-Play-monitor.
De stroomtoevoer aansluiten
- Stop de connector van de stroomdraad in de AC IN (AC-ingang) van de projector.
- Steek de plug van de stroomdraad stevig in de uitgang. Binnen een paar seconden na de stroomtoevoer verbinding, zal de POWER-indicator oplichten en oranje gaan branden.
Gelieve te herinneren dat wanneer de DIRECT AAN functie is geactiveerd (45), de verbinding van stroomtoevoer de projector aan zal doen gaan.
Stroomdraad
⚠ WAARSCHUWING ▶ Wees extra voorzichtig wanneer u de stroomdraad aansluit, want onjuiste of gebrekkige aansluitingen kunnen resulteren in brand en/of elektrische schok.
- Gebruik alleen de stroomkabel die bij de projector werd meegeleverd. Wanneer die beschadigd is, neem dan contact op met uw dealer om een juiste te verkrijgen.
- Stop de stroomdraad enkel in een uitgang van dezelfde voltage als de stroomdraad. De stroomuitgang moet zich dichtbij de projector bevinden en moet gemakkelijk toegankelijk zijn. Verwijder de stroomkabel om hem helemaal los te maken van het apparaat.
- Nooit de stroomkabel wijzigen.
Via de beveiligingsbalk en sleuf
Een commercieel verkrijgbare antidiefstalketting of -draad kan aan de beveiligingsbalk aan de projector worden bevestigd. Zie de afbeelding om een antidiefstalketting of -draad te kiezen.
Dit apparaat beschikt ook over de beveiligingssleuf voor het Kensingtonslot.
Voor details, zie de handleiding van het beveiligingsgereedschap.
Antidiefstalketting of -draad
Installatie-oppervlak
⚠ WAARSCHUWING ▶ Gebruik de veiligheidsbalk en -sleuf niet om te voorkomen dat de projector valt, want daar zijn ze niet voor gemaakt.
⚠️ VOORZICHTIG ▶ Plaats de antidiefstalketting of de antidiefstaldraad niet bij de luchtuitlaten. Ze zouden te heet kunnen worden.
N.B. • De beveiligingsbalk en de beveiligingsgleuf zijn geen gegarandeerde diefstalpreventiemaatregelen. Ze zijn bedoeld om gebruikt te worden als aanvullende diefstalpreventiemaatregel.
Afstandsbediening
Batterijen plaatsen
Gelieve de batterijen in de afstandsbediening te stoppen voor gebruik. Wanneer de afstandbediening niet goed meer werkt, kunt u dat misschien oplossen door de batterijen te vervangen. Wanneer u de afstandsbediening een lange tijd niet gebruikt, verwijdert u de batterijen uit de afstandsbediening en bewaart u ze op een veilige plek.
- Hou het haakje van het batterijdeksel vast en verwijder het deksel.
- Stop de twee AA-batterijen (HITACHI MAXELL, Onderdeelnr. LR6 of R6P) volgens hun plus- en min-polen zoals aangeduid in de afstandsbediening.
- Herplaats de batterijklep in de richting van de pijl en klik ze terug op haar plaats.
⚠ WAARSCHUWING ▶ Behandel de batterijen altijd met zorg en gebruik ze alleen zoals voorgeschreven. Onjuist gebruik kan resulteren in batterij-explosie, scheurtjes of lekkage, wat kan resulteren in brand, letsel en/of vervuiling van de omgeving.
- Gebruik alleen de gespecifi ceerde batterijen. Gebruik geen batterijen van verschillende types tegelijkertijd. Mix geen nieuwe batterij met een gebruikte.
- Zorg dat de plus- en min-polen op de juiste plaats zitten wanneer u een batterij plaatst.
- Bewaar een batterij uit de buurt van kinderen en huisdieren.
- Een batterij niet heropladen, kortsluiten of uit elkaar halen.
- Zorg dat een batterij niet in vuur of water kan terechtkomen. Bewaar batterijen op een donkere, koele en droge plaats.
- Indien u een lekkage constateert bij een batterij, veeg dan het gelekte weg en vervang de batterij. Als het gelekte aan uw lichaam of kledij blijft hangen, spoel het dan onmiddellijk met veel water af.
- Houd u aan de plaatselijke wetten over het weggooien van de batterij.
Over het afstandsbedieningsignaal
De afstandsbediening werkt met de afstandssensor op de projector. Er zit een afstandssensor op de voorkant van de projector. De sensor neemt de signalen binnen het volgende bereik waar, wanneer de sensor actief is:
60 graden (30 graden aan de linker- en rechterkant van de sensor) binnen een straal van 3 meter.
N.B. • Het kan mogelijk zijn om het afstandbedieningssignaal te gebruiken dat op het scherm of ergens anders wordt gerefl ecteerd. Als het moeilijk is om het signaal direct naar de sensor te zenden, probeer dan het signaal te doen refl ecteren.
- De afstandsbediening gebruikt infraroodlicht om signalen te verzenden naar de projector (Klasse 1 LED), dus zorg dat u de afstandsbediening gebruiktin een ruimte waar geen obstakels staan die het signaal van de afstandsbediening naar de projector kunnen blokkeren.
- De afstandsbediening werkt mogelijk niet goed wanneer een sterk licht (zoals direct zonlicht) of licht van zeer korte afstand (zoals een inverterfluorescerende lamp) op de afstandsbediening of projector schijnt. Pas de positie van de projector aan om zulk licht te vermijden.
Gebruik als een eenvoudige pc-muis & knoppenbord
De bijgeleverde afstandsbediening werkt als een eenvoudige muis en keyboard van de pc, wanneer de USB-poort (B-type) van de projector via een USB-kabel is aangesloten op de USB-poort (A type) van de pc.
(1) PAGE UP-knop: Druk op de PAGE UP-knop.
(2) PAGE DOWN-knop: Druk op de PAGE DOWN-knop.
(3) Linkermuisknop: Druk op de ENTER-knop.
(4) Bewegingsaanwijzer: Gebruik de cursorknoppen
▲, ▼, ◀ en ▶.
(5) ESC-knop: Druk op de ESC-knop.
(6) Rechtermuisknop: Druk op de RESET-knop.
USB-poort
⚠️ VOORZICHTIG ▶ Als u de functies van de eenvoudige muis en het knoppenbord niet gebruikt zoals het hoort, kan uw apparatuur beschadigd worden. Sluit dit apparaat enkel aan een pc aan terwijl u deze functie gebruikt. Raadpleeg de handleidingen van uw pc voordat u dit product aan uw pc aansluit.
N.B. • Wanneer de functie van de eenvoudige muis & knoppenbord van dit apparaat niet naar behoren functioneert, controleer dan het volgende.
- Wanneer een USB-kabel deze projector verbindt met een pc die een ingebouwde aanwijzer heeft (b.v. trackball), zoals een notebook-pc, open dan het BIOS-menu, selecteer vervolgens de externe muis en blokkeer de ingebouwde aanwijzer, want de ingebouwde aanwijzer heeft mogelijk voorrang op deze functie.
- Windows 95 OSR 2.1 of hoger is vereist voor deze functie. Ook werkt de functie mogelijk niet, afhankelijk van de confi guraties en muisdrivers van de pc. Deze functie kan gebruikt worden met PC's die algemene USB muizen of toetsenborden kunnen aansturen.
- U kunt geen dingen doen zoals twee knoppen tegelijkertijd indrukken (bijvoorbeeld om de muisaanwijzer diagonaal te doen bewegen).
- Deze functie wordt alleen geactiveerd als de projector goed werkt. Deze functie is niet beschikbaar terwijl de lamp opwarmt (het controlelampje POWER knippert groen) en terwijl het volume en het display worden aangepast, terwijl wordt gecorrigeerd voor keystone, terwijl op het scherm wordt ingezoomd, terwijl de BLANK-functie wordt gebruikt of terwijl het menuscherm wordt weergegeven.
Stroom aan/uit
De projector aanzetten
- Ga na of de stroomdraad stevig en correct is aangesloten op de projector en de uitgang.
-
Vergewist u ervan dat het POWER-controlelampje oranje brandt (62). Verwijder daarna de lensdop.
-
Druk op de STANDBY/ON-knop op de projector of de afstandsbediening.
De projectielamp zal oplichten en het POWER-controlelampje zal in groen beginnen te knipperen.
Wanneer de stroom volledig ingeschakeld is, zal de indicator stoppen met knipperen en een bestendig groen schijnen (62).
Om het beeld weer te geven, selecteert u een een invoersignaal volgens de sectie "Een invoersignaal selecteren" (16).
De projector uitzetten
- Druk op de STANDBY/ON-knop op de projector of de afstandsbediening. Het bericht "Stroom uitschakelen?" zal 5 seconden op het scherm verschijnen.
2 Druk opnieuw op de STANDBY/ON-knop terwijl het bericht verschijnt. - De projectorlamp zal uitgaan en het POWER-controlelampje zal in oranje beginnen te knipperen.
Vervolgens zal het POWER-indicator stoppen met knipperen en een bestendig oranje schijnen wanneer de lampkoeling is voltooid (62). - Bevestig de lenskapje, nadat de POWER-indicator oranje gaat branden.
Schakel de projector niet in gedurende ongeveer 10 minuten of meer na het uitschakelen. Schakel de projector ook niet meteen uit nadat deze is ingeschakeld. Hierdoor kan de lamp defect raken of kan de levensduur van sommige onderdelen, waaronder de lamp, worden verkort.
⚠ WAARSCHUWING ▶ Een sterk licht wordt uitgestraald zodra de stroom naar de projector wordt ingeschakeld. Kijk niet in de lens van de projector of in de binnenkant van de projector door een opening van de projector. ▶ Raak de lens niet aan rond de lampbehuizing en de uitlaatopeningen tijdens gebruik of net na gebruik, want die is te heet.
N.B. • Schakel de stroom aan/uit in de juiste volgorde. Schakel de projector in voordat u de aangesloten apparaten inschakelt. • Deze projector heeft de functie die de projector automatisch kan laten aan/uit-schakelen. Gelieve te verwijzen naar de DIRECT AAN (45) en AUTOM. UIT (46) onderdelen van het OPT. menu.

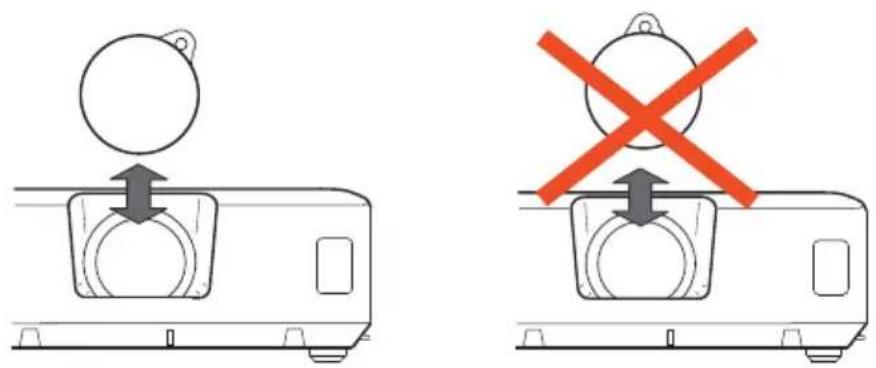

Wees voorzichtig wanneer u de lensdop bevestigt en verwijdert.
Wanneer u de lensdop bevestigt of verwijdert, beweeg hem dan verticaal op en neer terwijl u de knop naar rechts houdt (zie afbeelding).
In werking
Volume aanpassen
VOLUME+/- -knop
- Gebruik de VOLUME+/VOLUME- -knop om het volume aan te passen.
Een dialoog zal verschijnen op het scherm om u te helpen bij het aanpassen van de volume. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.
- Alx wordt geselecteerd voor de huidige beeldinvoerpoort, wordt de volumeaanpassing geblokkeerd. Raadpleeg het onderdeel AUDIOBRON van het menu AUDIO (38).
- Zelfs als de projector in de standby staat, kan het volume worden ingesteld wanneer aan de beide volgende condities is voldaan.
- NORMAAL is geselecteerd voor UIT(STANDBY) in het INSTELLING menu (37).
- Een ander onderdeel dan ✗ is geselecteerd voor AUDIO-UIT IN STANDBY van de AUDIOBRON in het AUDIO menu (38).
Tijdelijk het geluid uitzetten
1 Druk op de MUTE-knop op de afstandsbediening.
Er zal een dialoog op het scherm verschijnen die aangeeft dat u het geluid hebt uitgeschakeld.
Om het geluid te herstellen, drukt u op de MUTE-, VOLUME+ of VOLUME- -knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.
- Alx wordt geselecteerd voor de huidige beeldinvoerpoort, wordt het geluid altijd uitgezet. Raadpleeg het onderdeel AUDIOBRON van het menu AUDIO (38).
- G.B. (ondertiteling voor gehoorgestoorden) wordt automatisch ingeschakeld wanneer het geluid gedempt is en ingangssignalen die G.B. bevatten binnenkomen. Deze functie is alleen beschikbaar wanneer het signaal NTSC is voor VIDEO of S-VIDEO, of 480i@60 voor COMPUTER IN1 of COMPUTER IN2, en wanneer AUTO is geselecteerd voor WEERGEVEN in het G.B. menu onder het SCHERM menu (44).
Een invoersignaal selecteren
1 Druk op de INPUT-knop op de projector.
- ledere keer dat u op de knop drukt, schakelt de projector de invoerpoort over vanaf de huidige poort zoals hieronder.
- Terwijl SCHAKEL IN wordt geselecteerd voor het onderdeel AUTOM. ZOEKEN in het menu OPTIE (45), zal de projector de poorten in de bovenvermelde volgorde blijven controleren tot een invoersignaal wordt gedetecteerd.
(vervolgd op volgende pagina)
INPUT-knop
Een invoersignaal selecteren (vervolg)
- Druk op de COMPUTER-knop op de afstandsbediening. ledere keer dat u op de knop drukt, schakelt de projector de invoerpoort over vanaf de huidige poort zoals hieronder.
- Terwijl SCHAKEL IN wordt geselecteerd voor het onderdeel AUTOM.ZOEKEN in het menu OPTIE, zal de projector elke poort na elkaar blijven controleren tot een invoersignaal wordt gedetecteerd (45). Als de COMPUTER-knop wordt ingedrukt wanneer de VIDEO of S-VIDEO-poort wordt geselecteerd, dan zal de projector de COMPUTER IN1-poort eerst controleren.
COMPUTER-knop
- Druk op de VIDEO-knop op de afstandsbediening. ledere keer dat u op de knop drukt, schakelt de projector de invoerpoort over vanaf de huidige poort zoals hieronder.
S-VIDEO ↔ VIDEO
- Terwijl SCHAKEL IN wordt geselecteerd voor het onderdeel AUTOM.ZOEKEN in het menu OPTIE, zal de projector elke poort na elkaar blijven controleren tot een invoersignaal wordt gedetecteerd (45). Als de VIDEO-knop wordt ingedrukt wanneer de COMPUTER IN1- of COMPUTER IN2-poort wordt geselecteerd, dan zal de projector de S-VIDEO-poort eerst controleren.
VIDEO-knop
- Druk op de MY SOURCE / DOC. CAMERA-knoppen op de afstandsbediening. Het ingangssignaal wordt overgeschakeld naar het signaal dat u als SIGNAALBRON (47) heeft ingesteld.
- Deze functie kan ook worden gebruikt voor een documentencamera. Selecteer de ingangsaansluiting waarmee de documentencamera verbonden is.
MY SOURCE / DOC. CAMERA-knop
Een invoersignaal zoeken
1 Druk op de SEARCH-knop op de afstandsbediening.
De projector gaat zijn ingangspoorten zoals hieronder aftasten op ingangssignalen.
Wanneer invoer wordt gevonden, stopt de projector met zoeken en wordt het beeld weergegeven. Indien geen signaal wordt gevonden, zal de projector terugkeren naar de geselecteerde status van voor de handeling.
SEARCH-knop
- Terwijl SCHAKEL IN wordt geselecteerd voor het onderdeel AUTOM. ZOEKEN in het menu OPTIE (45), zal de projector de poorten in de bovenvermelde volgorde blijven controleren tot een invoersignaal wordt gedetecteerd.
Een aspectverhouding selecteren
1 Druk op de ASPECT-knop op de afstandsbediening.
- ledere dat u op de knop drukt, schakelt de projector tussen de modi voor de aspectverhouding.
○ Voor een computersignaal
NORMAAL → 4:3 → 16:9 → 16:10
○ Voor een videosignaal, een s-videosignaal of een component videosignaal
4:3 → 16:9 → 14:9
○ Voor geen signaal
4:3 (vast)
- De ASPECT-knop werkt niet wanneer er geen geschikt signaal wordt ingevoerd.
- Met de modus NORMAAL behoudt u de originele aspectverhouding.
ASPECT-knop
Aanpassen van de verhoging van de projector
Als de plaats waar de projector komt te staan, enigszins ongelijk is aan de
linker- of rechterkant, gebruik dan de verstelvoetjes om de projector goed horizontaal te plaatsen.
Met behulp van de voetjes kan de projector ook geheld worden om met een geschikte hoek op het scherm te projecteren, door de voorkant van de projector 12 graden of minder te verhogen.
Deze projector heeft 2 afstelvoetjes en 2 elevator-knoppen. Een afstelvoetje is aan te passen door de elevator-knop aan dezelfde kant omhoog te trekken.
- Terwijl u de projector vasthoudt, trek de elevator-knop omhoog om het afstelvoetje los te maken.
2 Positioneer de voorkant van de projector op de gewenste hoogte.
-
Laat de elevator-knoppen los om het afstelvoetje te vergrendelen.
-
Als u zeker weet dat de verhogingsvoetjes vergrendeld zijn, positioneert u de projector voorzichtig.
-
Indien nodig kunnen de verstelvoetjes handmatig gedraaid worden om ze precies in te stellen. Houd de projector vast wanneer u de voetjes draait.
Om een afstelvoetje los te maken, trek de elevator-knop aan dezelfde kant omhoog.
Om het fi jn in te stellen, draait u aan het voetje.
⚠️ VOORZICHTIG ▶ Hanteer de verstelknoppen niet zonder de projector vast te houden, want de projector kan vallen.
▶ De projector niet op een ander manier hellen dan de voorkant 12 graden of minder te verhogen met behulp van de verstelvoetjes. Als u de projector verder helt dan dat, kan dat storing of levensduurverkorting van onderdelen of de projector zelf veroorzaken.
De zoom en focus aanpassen
-
Gebruik de zoomring om de schermgrootte aan te passen.
-
Gebruik de scherpstelring om het beeld te focussen.
Via de automatische aanpassingsfunctie
- Druk op de AUTO-knop op de afstandsbediening. Als u op die knop drukt, gebeurt het volgende.
○ Voor een computersignaal
De verticale positie, de horizontale positie en de horizontale fase zullen automatisch aangepast worden.
Zorg dat het toepassingenscherm op de maximale grootte is ingesteld voordat u deze functie probeert. A donkere afbeelding kan nog steeds incorrect ingesteld zijn. Gebruik een helderder beeld wanneer u bijstelt.
AUTO-knop
○ Voor een videosignaal en s-videosignaal
Het meest geschikte videoformaat voor het respectievelijke invoersignaal zal automatisch geselecteerd worden. Deze functie is alleen beschikbaar wanneer AUTOM wordt geselecteerd voor het puntje VIDEO FORMAT in het INPUT-menu (34). De verticale en horizontale positie worden automatisch ingesteld op de standaardwaarde.
○ Voor een component videosignaal
De verticale positie en de horizontale positie zullen automatisch op de standaardwaarde ingesteld worden. De horizontale fase zal automatisch worden ingesteld.
- De automatische instelling duurt ongeveer 10 seconden. Let op, dit werkt mogelijk niet goed met sommige input.
- Wanneer deze functie uitgevoerd wordt voor een videosignaal, zal iets extra's verschijnen buiten het beeld verschijnen, zoals een lijn.
- Wanneer deze functie voor een computersignaal wordt toegepast, kan er een zwart kader op de rand van het scherm verschijnen, afhankelijk van het pc-model.
- De onderdelen die door deze functie worden aangepast, kunnen varieren wanneer FINE of DISABLE wordt geselecteerd voor het AUTOM.REGEL onderdeel van het puntje SERVICE in het OPTIE-menu (48).
De positie aanpassen
- Druk op de knop POSITION op de afstandsbediening wanneer er geen menu wordt aangeduid.
De indicatie "POSITIE" zal op het scherm verschijnen.
- Gebruik de cursorknoppen ▲/▼/◄/► voor het aanpassen van de beeldpositie.
Als u de handeling opnieuw in wenst te stellen, drukt u op de RESET-knop op de afstandsbediening tijdens de handeling.
Om deze handeling te voltooien, drukt u nogmaals op de POSITION-knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.
POSITION-knop
- Wanneer deze functie wordt uitgevoerd op een videosignaal, s-videosignaal of component videosignaal, kan er iets extra's verschijnen, zoals een lijn buiten het beeld.
- Als deze functie wordt uitgevoerd bij een videosignaal of s-videosignaal, hangt het bereik van deze aanpassing af van de OVERSCAN in de BEELD menu (31) instelling. Het is niet mogelijk om aan te passen als de OVERSCAN is ingesteld op 10.
- Als u op de knop POSITION drukt wanneer een menu op het scherm wordt weergegeven, zal het weergegeven beeld niet van positie veranderen, maar het menu wel.
De keystone-vervormingen corrigeren
KEYSTONE-knop
- Druk op de KEYSTONE-knop op de afstandsbediening. Een dialoog zal verschijnen op het scherm om u te helpen bij het corrigeren van de vervorming.
- Gebruik de cursortoetsen ▲/▼ om AUTOM., en HANDLEIDING te selecteren en druk vervolgens op de toets ▶ om het volgende uit te voeren.
(1) Met AUTOM. voert u de automatische verticale keystonecorrectie uit.
(2) Met HANDLEIDING wordt een dialoog weergegeven voor keystonecorrectie.
Gebruik de toetsen ◀/► om bij te stellen.
Om de dialoog te sluiten en de handeling te voltooien, drukt u nogmaals op de KEYSTONE-knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na een paar seconden.
- Het instelbare bereik van deze correctie zal variëren volgens de invoer. Voor sommige invoertypes zou deze functie minder goed kunnen werken.
- Wanneer V:INVERT of H&V:INVERT wordt geselecteerd in het onderdeel SPIEGEL in het menu INSTELLING en het projectorscherm naar beneden hellend of in neerwaartse hoek staat, werkt de automatische verticale keystonecorrectie misschien niet correct.
- Wanneer de zoomaanpassing ingesteld staat op TELE (telefotofocus), kan deze functie overdreven werken. Deze functie moet worden gebruikt wanneer de zoominstelling op volledig WIDE is ingesteld (bredehoekfocus), wanneer mogelijk.
- Wanneer de projector op een niveau (ongeveer ±4°) wordt geplaatst, werkt de automatische keystonevervormingscorrectie mogelijk niet.
- Wanneer de projector in een hoek van bijna ±30 graden of meer wordt geheld, werkt deze functie mogelijk niet goed.
- Deze functie zal niet beschikbaar zijn wanneer de Transitiedetector aan staat (53).
Via de vergrotingsfunctie
- Druk op de MAGNIFY ON knop op de afstandsbediening. Het beeld wordt vergroot en het VERGROOT dialoogvenster verschijnt op het scherm. Wanneer de MAGNIFY ON knop voor de eerste keer wordt ingedrukt nadat de projector is ingeschakeld, wordt het beeld 1,5 maar vergroot. In het dialoogvenster worden driehoekjes getoond voor het aangeven van de richtingen.
MAGNIFY ON/OFF-knop
- Terwijl de driehoekjes in het dialoogvenster worden getoond, kunt u de ▲/▼/◄/► cursorknoppen gebruiken voor het verplaatsen van het vergrotingsgebied.
- Er wordt een vergrootglaspictogram in het dialoogvenster getoond wanneer de MAGNIFY ON knop wordt ingedrukt terwijl het dialoogvenster met de driehoekjes getoond wordt.
- Terwijl het vergrootglaspictogram in het dialoogvenster worden getoond, kunt u de ▲/▼/◄/► cursorknoppen gebruiken voor het afstellen van de vergrotingsverhouding. De vergrotingsverhouding wordt in zeer kleine stappen afgesteld. De stap-voor-stap veranderingen in de verhouding zijn zo subtiel, dat ze moeilijk herkenbaar kunnen zijn.
-
Druk op de MAGNIFY OFF knop op de afstandsbediening om de vergrotingmodus te verlaten.
-
Het VERGROOT dialoogvenster zal na enkele seconden automatisch verdwijnen wanneer er geen bediening volgt. Het dialoogvenster verschijnt opnieuw als de MAGNIFY ON knop wordt ingedrukt wanneer het dialoogvenster automatisch verdwenen is.
- Druk terwijl het VERGROOT dialoogvenster wordt getoond de MAGNIFY ON knop in om het dialoogvenster over te schakelen tussen verplaatsing van het vergrotingsgebied (met de driehoekjes) en afstelling van de vergrotingsverhouding (met het vergrootglaspictogram).
- De vergroting wordt automatisch uitgeschakeld wanneer het weergegeven signaal of de weergavetoestand ervan gewijzigd wordt.
- Terwijl de vergroting actief is, kan de keystone vervormingsconditie variëren. Deze zal worden hersteld wanneer de vergroting uitgeschakeld wordt.
- Wanneer de vergroting actief is kunnen er horizontale strepen zichtbaar zijn op het beeld.
Het scherm tijdelijk bevriezen
1 Druk op de FREEZE-knop op de afstandsbediening.
- De indicatie "BEVRIES" zal op het scherm verschijnen (de indicatie zal echter niet verschijnen wanneer SCHAKEL UIT is geselecteerd voor het onderdeel MELDING in het SCHERM menu (41)), en de projector zalnaar de BEVRIES-modus overgaan, waarbij het beeld wordt vastgehouden.
Om de BEVRIES-modus te verlaten en het scherm naar normaal te herstellen, drukt u nogmaals op de FREEZE-knop.
FREEZE-knop
- De projector gaat automatisch uit de BEVRIES stand wanneer er op een bedieningstoets wordt gedrukt.
- Wanneer de projector een lange tijd doorgaat met het projecteren van een stilstaand beeld, kan het LCD-paneel inbranden. Laat de projector niet te lang in de BEVRIES-modus staan.
- De beelden kunnen van minder goede kwaliteit zijn wanneer deze functie wordt gebruikt, maar dit duidt niet op een defect.
Het scherm tijdelijk leegmaken
- Druk op de BLANK-knop op het bedieningspaneel of de afstandsbediening. Het scherm BLANK zal worden weergegeven in plaats van het scherm van het invoersignaal. Raadpleeg het onderdeel BLANK in het menu SCHERM (39).
Om het scherm BLANK te verlaten en naar het scherm voor invoersignaal terug te keren, drukt u nogmaals op de BLANK-knop.
- De projector gaat automatisch uit de BLANK stand wanneer er op een bedieningstoets wordt gedrukt.
- U kunt de functie die aan de BLANK-knop op het bedieningspaneel werd toegewezen, wijzigen met de MIJN KNOP-functie. Zie sectie MIJN KNOP in het OPTIEmenu (47).
BLANK-knop
BLANK-knop
⚠️ VOORZICHTIG ▶ Als u een leeg scherm wilt hebben terwijl de projectorlamp brandt, gebruikt u de hierboven beschreven BLANK functie. Elke andere methode voor het blokkeren van het projectielicht, zoals bevestiging van een voorwerp aan de lens of het plaatsen van iets vóór de lens, kan beschadiging van de projector veroorzaken.
N.B. • Het geluid is niet verbonden met de functie BLANK scherm.
Indien nodig, het volume of geluid-uit instellen. Om het scherm BLANK te maken en tegelijkertijd de geluidsweergave uit te schakelen, kunt u de AV DEMPEN functie gebruiken (47).
De menufunctie gebruiken
Deze projector beschikt over de volgende menu's:
FOTO, BEELD, INPUT, INSTELLING, AUDIO, SCHERM, OPTIE, VEILGHEID, en SNELMENU.
Het SNELMENU bestaat uit veelgebruikte functies. De andere menu's worden ingedeeld volgens doel en samengebracht als het GEAVANCEERD
Elk van deze menu's wordt met dezelfde methods bediend. Terwijl de projector een menu weergeeft, werkt de MENU-knop op de projector net als de cursorknoppen. De basishandelingen van deze menu's zijn als volgt.
-
Druk op de MENU knop om het MENU te openen. Het MENU dat u het laatst hebt gebruikt (SNELMENU of GEAVANCEERD) verschijnt. Meteen na het inschakelen zal altijd als eerste het SNELMENU verschijnen.
-
In het SNELMENU
(1) Gebruik de cursorknoppen ▲/▼ om een bedieningsonderdeel te selecteren. Indien het in een GEAVANCEERD wenst te veranderen, selecteert u GEAVANCEERD.
(2) Gebruik de cursorknoppen ◀/► om het onderdeel te bedienen.
In het GEAVANCEERD
(1) Gebruik de cursorknoppen ▲/▼ om een menu te selecteren. Indien het naar SNELMENU wenst te wijzigen, selecteert u SNELMENU. De onderdelen in het menu verschijnen aan de rechterkant.
(2) Druk op de cursorknop ▶ of op de ENTER knop om de cursor naar de rechterkant te verplaatsen. Gebruik de cursorknoppen ▲/▼ om een onderdeel te selecteren dat u wilt gebruiken en druk dan op de cursorknop ▶ of de ENTER knop om door te gaan. Het bedieningsmenu of dialoogvenster van het geselecteerde onderdeel zal verschijnen.
(3) Gebruik de knoppen zoals aangegeven in de OSD om het onderdeel te bedienen.
(vervolgd op volgende pagina)
De menufunctie gebruiken (vervolg)
-
Om het MENU te sluiten, drukt u nogmaals op de MENU knop, of u selecteert AFSLUITEN en drukt daarna op de cursorknop of de ENTER knop. Zelfs indien u niets doet, zal de dialoog automatisch verdwijnen na ongeveer 30 seconden.
-
Indien u de menupositie wenst te verplaatsen, gebruikt u de cursorknoppen nadat u op de POSITION-knop hebt gedrukt.
- Sommige functies kunnen niet uitgevoerd worden wanneer een bepaalde inputpoort wordt geselecteerd of wanneer een bepaald inputsignaal wordt weergegeven.
- Wanneer u de handeling opnieuw in wenst te stellen, drukt u op de RESET-knop op de afstandsbediening gedurende de handeling. Let op, sommige items (bv. TAAL, VOLUME) kunnen niet gereset.
- Als u in het GEAVANCEERD terug wilt keren naar het vorige scherm, drukt u op de cursorknop ◀ of op de ESC-knop op de afstandsbediening.
Aanduiding op het OSD (schermdisplay)
De betekenis van de woorden op het OSD is als volgt.
| Aanduiding Betekenis | |
| AFSLUITEN | Selecteer dit woord om het OSD-menu te sluiten. Dit is hetzelfde als indrukken van de MENU knop. |
| TERUG Selecteer dit woord om naar het vorige menu terug te keren. | |
| ANNULEREN of NEE | Selecteer dit woord om de bewerking in het huidige menu te annuleren en naar het vorige menu terug te keren. |
| OK of JA | Selecteer dit woord om de gekozen functie uit te voeren of om naar het volgende menu te gaan. |
SNELMENU
Vanuit het SNELMENU kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een onderdeel met de cursorknoppen ▲/▼. Voer vervolgens uit volgens onderstaande tabel.
| Onderdeel Beschrijving | |
| ASPECT | Gebruik van de ◀/► knoppen schakelt de modus voor hoogte-breedte verhouding.Zie het ASPECT onderdeel in het BEELD menu (31). |
| AUTO KEYSTONE | Gebruik van de ►knop voert de auto keystone functie uit.Zie het AUTO KEYSTONE onderdeel in het INSTELLING menu (36). |
| KEYSTONE | Gebruik van de ◀/►knoppen corrigeert de verticale keystone vervorming.Zie het KEYSTONE onderdeel in het INSTELLING menu (36). |
| BEELD MODUS | Gebruik van de ◀/►knoppen schakelt de beeldmodus.De beeldmodussen zijn combinaties van GAMMA en KLEURTEMP.instellingen. Kies een geschikte modus volgens de geprojecteerde bron. |
| NORMAAL 1 STANDAARD 2 MIDDEN | |
| CINEMA 2 STANDAARD 3 LAAG | |
| DYNAMISCH 3 STANDAARD 1 HOOG | |
| BORD(ZWART) 4 STANDAARD 4 Hi-HELDER-1 | |
| BORD(GROEN) 4 STANDAARD 5 Hi- HELDER-2 | |
| WIT BORD 5 STANDAARD 2 MIDDEN | |
| OVERDAG 6 STANDAARD 6 Hi-HELDER-3 | |
| · Wanneer de combinatie van GAMMA en KLEURTEMP. verschilt van de vooraf toegewezen modussen boven, is de weergave op het menu voor de BEELD MODUS "AANGEPAST". Raadpleeg a.u.b. de GAMMA en KLEURTEMP. (28, 29) onderdelen in het FOTO menu.· Strepen of andere storingen kunnen op het scherm verschijnen wanneer deze functie wordt gebruikt, maar dit duidt niet op een defect. | |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| ECO STAND | Gebruik de ◀/► knoppen om de eco-modus uit/in te schakelen.Zie het ECO STAND onderdeel in het INSTELLING menu (37). |
| SPIEGEL | Gebruik van de ◀/► knoppen schakelt de spiegelmodus aan/uit.Zie het SPIEGEL onderdeel in het INSTELLING menu (37). |
| RESET | Dit onderdeel uitvoeren stelt alle onderdelen van het SNELMENU opnieuw in, behalve het FILTERTIJD en de TAAL.Een dialoog wordt weergegeven voor bevestiging. De OK selecteren met behulp van de ►knop voert opnieuw instellen uit. |
| FILTERTIJD | De gebruiksduur van de luchtfi Iter wordt in het menu weergegeven.Dit onderdeel uitvoeren stelt de fi Itertijd opnieuw in, wat de gebruikstijd van het luchtfi Iter bijhoudt.Een dialoog wordt weergeven voor bevestiging. De OK selecteren met behulp van de ►knop voert opnieuw instellen uit.Zie het FILTERTIJD onderdeel in het OPTIE menu (46). |
| TAAL | Gebruik van de ◀/► knoppen wijzigt de weergavetaal.Zie het TAAL onderdeel in het SCHERM menu (39). |
| GEAVANCEERD | Druk op de ►of ENTERknop om het FOTO, BEELD, INPUT, INSTELLING, AUDIO, SCHERM, OPTIE of VEILIGHEID menu te gebruiken. |
| AFSLUITEN | Druk op de ◀of ENTERknop om het OSD-menu te sluiten. |
FOTO menu
Vanuit het FOTO menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een onderdeel met de cursorknoppen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens onderstaande tabel.
| Onderdeel Beschrijving | |
| HELDER | Gebruik van de Via de ◀/► knoppen past de helderheid aan.Donker⇔ Licht. |
| CONTRAST | Gebruik van de ◀/► knoppen past het contrast aan.Zwak⇔ Sterk. |
| GAMMA | Gebruik van de ▲/▼ knoppen schakelt de gamma modus.1 STANDAARD ⇔ 1 AANGEPAST ⇔ 2 STANDAARD ⇔ 2 AANGEPAST ⇔ 3 STANDAARD6 AANGEPAST 3 AANGEPAST6 STANDAARD ⇔ 5 AANGEPAST ⇔ 5 STANDAARD ⇔ 4 AANGEPAST ⇔ 4 STANDAARDAANGEPAST aanpassenEen modus selecteren waarvan de name AANGEPAST bevat en dan op de►knop of de ENTERknop drukken, geeft een dialoog weer die u helpt bij het instellen van de modus.Deze functie is nuttig wanneer u de helderheid van bepaalde tonen wenst te veranderen.Kies een onderdeel met behulp van de ◀/►knoppen en pas het niveau aan met behulp van de ▲/▼ knoppen.U kunt een testpatroon weergeven voor het controleren van uw aanpassingen door op ENTERte drukken.Iedere keer dat u op de ENTERknop drukt,verandert het patroon zoals hieronder.Geen patroon. ⇒ Grijstonen in 9 stappen  Trap ⇔ Grijstonen in 15 stappen.De acht egaliseerbalken corresponderen met de acht toonniveaus van het testpatroon (Grijstonen in 9 stappen), behalve de donkerste aan de uiterst linkerkant. Indien u de 2e toon aan de linkerkant van het testpatron wenst aan te passen, gebruikt u de egaliseer instelbalk “1”. De donkerste toon aan de linkerkant van het testpatroon kan nietbeheerst worden met een egaliseer instelbalk.• Strepen of andere storingen kunnen op het scherm verschijnen wanneer deze functie wordt gebruikt, maar dit duidt niet op een defect. |
| KLEURTEMP. | Gebruik van de ▲/▼ knoppen schakelt de kleurtemperatuurmodus.1 HOOG ⇔ 1 AANGEPAST ⇔ 2 MIDDEN ⇔ 2 AANGEPAST6 AANGEPAST3 LAAG6 Hi-HELDER-33 AANGEPAST5 AANGEPAST ⇔ 5 Hi-HELDER-2 ⇔ 4 AANGEPAST ⇔ 4 Hi-HELDER-1AANGEPAST aanpassenEen modus selecteren waarvan de namen AANGEPAST bevatten en vervolgens op de►knop of de ENTERknop drukken, geeft een dialoog weer om u te helpen bij het aanpassen van de AFWIJKING en VERSTERKING van de geselecteerde modus.AFWIJKING aanpassingen veranderen de kleurintensiteit van de hele tonen van het testpatroon.VERSTERKING aanpassingen beinvloeden voornamelijk de kleurintensiteit van de heldere kleuren van het testpatroon.Kies een onderdeel met behulp van de◄/►knoppen en pas het niveau aan met behulp van de ▲/▼knoppen.U kunt een testpatroon weergeven voor het controleren van de effecten van uw aanpassingen, door te drukken op de ENTERknop.Iedere keer dat u op de ENTERknop drukt, verandert het patroon zoals hieronder.Geen patroon. ⇒ Grijstonen in 9 stappenTrap ⇔ Grijstonen in 15 stappen• Strepen of andere storingen kunnen op het scherm verschijnen wanneer deze functie wordt gebruikt, maar dit duidt niet op een defect.  |
| KLEUR | Gebruik van de◄/►knoppen past de sterkte van de hele kleur aan.Zwak ⇔ Sterk.• Dit onderdeel kan geselecteerd worden voor een video, s-video en component video signaal. |
| TINT | Gebruik van de◄/►knoppen past de tint aan.Roodachtig ⇔ Groenig.• Dit onderdeel kan geselecteerd worden voor een video, s-video en component video signaal. |
| SCHERPTE | Gebruik van de◄/►knoppen past de scherpte aan.Zwak ⇔ Sterk.• Er is mogelijk wat geluid en/of het scherm kan een moment fl ikkeren wanneer de aanpassing wordt gedaan. Dit betekent niet dat het controlescherm niet goed functioneert. |

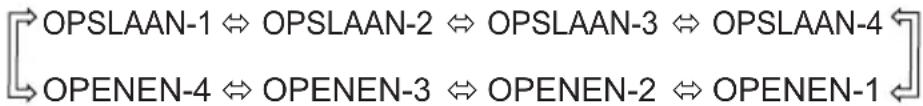

| GEHEUGEN | De projector heeft 4 geheugens voor het aanpassen van data (voor alle onderdelen in het FOTO menu).Selecteer een functie met behulp van de ▲/▼ knoppen ► of ENTER knop voert iedere functie uit. OPSLAAN-1, OPSLAAN-2, OPSLAAN-3, OPSLAAN-4Het uivoeren van een OPSLAAN functie slaat de huidige instelgegevens op in het geheugen wat aan het nummer gelinkt is, aan de functienaam.• Onthoud dat de huidige gegevens die in een geheugen worden opgeslagen, verloren zullen raken wanneer u nieuwe gegevens in het geheugen laat.OPENEN-1, OPENEN-2, OPENEN-3, OPENEN-4De OPENEN functie laadt de gegevens van het geheugen wat aan het nummer in iedere functienaam is gelinkt, en stel de afbeelding automatisch in, afhankelijk van de gegevens.• De OPENEN functies waarvan het gelinkte geheugen geen gegevens bevat, worden overgeslagen.• Vergeet niet dat de huidige aangepaste status verloren raakt bij het laden van de gegevens. Als u de huidige aapassingen wilt behouden, sla het dan op voordat u de OPENEN functie uitvoert.• Er kan lawaai optreden en het scherm kan een moment fl ikkeren wanneer de gegevens geladen worden. Dit is geen storing.• De OPENEN functies kunnen ook uitgevoerd worden door de MY BUTTON knop, wat ingesteld kan worden bij het MIJN KNOP onderdeel in het OPTIE menu (47). |
BEELD menu
Vanuit het BEELD menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een onderdeel met de cursorknoppen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.
| Onderdeel Beschrijving | |
| ASPECT | Via de ▲/▼ knoppen schakelt de modus voor hoogte-breedte verhouding.Voor een computersignaalNORMAAL ⇔ 4:3 ⇔ 16:9 ⇔ 16:10Voor een video signaal, s-video signaal of component videosignaal4:3 ⇔ 16:9 ⇔ 14:9Voor geen signaal4:3 (vast)De NORMAAL modus bewaart de original hoogte-breedte verhouding van het signaal. |
| OVERSCAN | Gebruik van de ◀/► knoppen past de over-scan verhouding in.Klein (het vergroot beeld) ⇔ Groot (het reduceert beeld)Dit onderdeel kan geselecteerd worden voor een video, s-video en component video signaal. |
| V POSIT | Gebruik van de ◀/► knoppen stelt de vericale positie naar boven.Omlaag ⇔ OpOveraanpassen van de verticale positie kan lawaai op het scherm doen verschijnen. Wanneer dit gebeurt, stelt u dan a.u.b. de verticale positie opnieuw in tot standaardinstellingen. Op de RESETknop drukken wanneer de V POSIT is geselecteerd, zal de V POSIT opniew instellen in standaardinstelling.Wanneer deze functie wordt uitgevoerd op een videosignaal of s-videosignaal, is het bereik van de aanpassing afhankelijk van OVERSCAN ( hierboven) -instelling. Het is niet mogelijk aan te passen wanneer de OVERSCAN is ingesteld op 10. |
| H POSIT | Gebruik van de ◀/► knoppen stelt de horizontale positie in.Links ⇔ RechtsOveraanpassen van de horizontale positie kan lawaai op het scherm veroorzaken. Wanneer dit gebeurt, stelt u dan a.u.b. de horizontale positie opnieuw in tot standaardinstellingen. Op de RESETknop drukken wanneer de H POSIT is geselecteerd, zal de H POSIT opniew instellen in standaardinstelling.Wanneer deze functie wordt uitgevoerd op een videosignaal of s-videosignaal, is het bereik van de aanpassing afhankelijk van OVERSCAN ( hierboven) -instelling. Het is niet mogelijk aan te passen wanneer de OVERSCAN is ingesteld op 10. |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| H FASE | Gebruik de ◀/► knoppen om de horizontale fase aan te passen om gefl ikker weg te werken.Rechts ⇔ Links• Dit onderdeel kan alleen voor een computersignaal of een componentvideosignaal worden geselecteerd. |
| H SIZE | Gebruik van de ◀/► knoppen stelt de horizontale positie in.Klein ⇔ Groot• Dit onderdeel kan alleen voor een computersignaal worden geselecteerd.• Wanneer de aanpassing teveel is, wordt de afbeelding mogelijk niet correct weergegeven. In een dergelijk geval, stelt u a.u.b. de aanpassing opnieuw in door te drukken op de RESET knop op de afstandsbediening gedurende deze handeling.• De beelden kunnen van minder goede kwaliteit zijn wanneer deze functie wordt gebruikt, maar dit duidt niet op een defect. |
| AUTOM.AANPAS.UITVOEREN | Selecteer dit onderdeel om de automatische aanpassingsfunctie uit te voeren.Voor een computersignaalDe verticale positie, de horizontale positie en de horizontale fase zullen automatisch worden aangepast.Vergewist u zich ervan dat het toepassingenscherm op maximale grootte is ingesteld voordat u deze functie gebruikt. A donkere afbeelding kan nog steeds incorrect ingesteld zijn. Gebruik een helderd beeld om aan te passen.Voor een videosignaal en s-videosignaalHet meest geschikte videoformaat voor het respectievelijke invoersignaal zal automatisch geselecteerd worden. Deze functie is alleen beschikbaar wanner de AUTO wordt geselecteerd voor het VIDEO FORMAT onderdeel in het INPUT menu (34). De verticale en horizontal positie worden automatisch ingesteld op standaard.Voor een component videosignaalDe verticale positie en de horizontale positie zullen automatisch op de standaardwaarde ingesteld worden. De horizontale fase zal automatisch worden ingesteld.• De automatische instellingshandeling vereist ongeveer 10 seconden. Merk op a.u.b. dat dit mogelijk niet goed functioneert met enige input.• Wanneer deze functie wordt uitgevoerd voor een videosignaal, kunnen bepaald extra's, zoals een lijn, buiten de afbeelding verschijnen.• Wanneer deze functie voor een computersignaal wordt toegepast, kan er een zwart kader op de rand van het scherm verschijnen, afhankelijk van het pc-model.• De ingestelde onderdelen door deze functie kunnen varieren wanneer de FIJN of SCHAKEL UIT wordt geselecteerd voor jet AUTOM.REGEL. onderdeel of het SERVICE onderdeel in het OPTIE menu (48). |
INPUT menu
Vanuit het INPUT menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een onderdeel met de cursorknoppen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens onderstaande tabel.
| Onderdeel Beschrijving | |
| PROGRESSIEF | Gebruik maken van de ▲/▼ knoppen, schakelt de voorgangsmodus.TELEVISIE ⇔ FILM ⇔ SCHAKEL UITDeze functie wordt alleen uitgevoerd voor een videosignaal, een s-videosignaal, of een component videosignaal van 480i@60 of 576i@50.Wanneer TELEVISIE of FILM wordt geselecteerd, zal de schermafbeelding scherp zijn. FILM bouwt om tot het 2-3 Trek-Omlaag conversiestysteem. Maar dit kan een bepaald defect veroorzaken (bijvoorbeeld kartelige randen) van de afbeelding voor een snel bewegend object. In zulke gevallen, selecteert u HANDLEIDING, ook al lijkt het of de schermafbeelding de scherpte heeft verloren. |
| VIDEO NR | Gebruik de ▲/▼ knoppen om de ruisreductie modus te schakelen.HOOG ⇔ MIDDEN ⇔ LAAGDeze functie wordt alleen uitgevoerd voor een videosignaal, een s-videosignaal, of een component videosignaal van 480i@60 of 576i@50. |
| KLEURVARIATIE | Gebruik de ▲/▼ knoppen voor het schakelen van de kleurruimte.AUTO ⇔ RGB ⇔ SMPTE240 ⇔ REC709 ⇔ REC601Dit onderdeel kan alleen voor een computersignaal of een componentvideosignaal worden geselecteerd.De AUTO mode seleteert automatisch de optimale modus.De AUTO bediening werkt mogelijk niet goed bij sommige signalen. In een dergelijk geval, is het misschien een goed idee om een geschikte modus te kiezen ander dan AUTO. |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| VIDEO FORMAT | Het videoformaat voor de S-VIDEO-poort en de VIDEO-poort kan worden ingesteld.(1) Gebruik de ▲/▼ knoppen om de invoerpoort te selecteren.S-VIDEO ⇔ VIDEO (2) Via de ◀/► knoppen wordt er geschakeld tussen de modi voor videoformaat.AUTO ⇔ NTSC ⇔ PAL ⇔ SECAMN-PAL ⇔ M-PAL ⇔ NTSC4.43◇• Dit item wordt enkel uitgevoerd voor een videosignaal van de VIDEO poort of de S-VIDEO poort.• De AUTO modus selecteert automatisch de optimale modus.• De AUTO methode zou minder goed kunnen werken voor sommige signalen. Als het beeld onstabiel wordt (bv. een onregelmatig beeld, weinig kleur), selecteer dan de modus in overeenstemming met het invoersignaal. |
| COMPUTER-IN | Het computerinvoersignaal voor de COMPUTER IN1- en IN2-poorten kan worden ingesteld.(1) Gebruik de ▲/▼ knoppen om de in te stellen COMPUTER IN poort te selecteren.COMPUTER IN1 ⇔ COMPUTER IN2(2) Gebruik de ◀/► knoppen om het type computer-ingangssignaal te selecteren.AUTO ⇔ SYNC OP G SCHAKEL UIT • Door de AUTO modus te selecteren, kunt u een sync op het G-signaal of component videosignaal van de poort invoeren.Raadpleeg “Technical” voor de verbinding van de component video ingang met de COMPUTER IN1/2 poort.• In de AUTO modus kan het beeld vervormd zijn bij sommige invoersignalen. Verwijder in een dergelijk geval de signaalconnector zodat er geen signaal wordt ontvangen en selecteer SYNC OP G SCHAKEL UIT, en verbind dan opnieuw het signaal. |
| STILZETTEN | Schakel de framevergrendelingsfunctie in/uit voor elke poort.(1) Gebruik de ▲/▼ knoppen om de invoerpoort te selecteren.COMPUTER IN1 ⇔ COMPUTER IN2(2) Gebruik de ◀/► knoppen om de framevergrendlelingsfunctie in/uit te schakelen.SCHAKEL IN ⇔ SCHAKEL UIT • Deze functie wordt alleen uitgevoerd op een signaal met een verticale frequentie van 50 tot 60 Hz.• Wanneer SCHAKEL IN is geselecteerd, worden bewegende beelden vloeiender weergegeven. |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| RESOLUTIE | De resolutie voor de COMPUTER IN1 en COMPUTER IN2invoersignalen kunnen worden ingesteld op deze projector.(1) Selecteer in het INPUT menu de RESOLUTIE d.m.v. de ▲/▼knoppen en druk op de ▶ knop.Het RESOLUTIE menu zal wordenweergegeven.(2) Selecteer in het RESOLUTIE menude resolutie die u wenst weer tegeven d.m.v. de ▲/▼knoppen.Door AUTO te selecteren zaleen geschikte resolutie voor hetinvoersignaal worden ingesteld.(3) Door op de ▶ of ENTERknop te drukkenbij het selecteren van een NORMAALresolutie, zullen de horizontale enverticale posities, klokfase en horizontalegrootte automatisch worden aangepast.Het INPUT_INFORMATIE dialoogvensterzal worden weergegeven.(4) Om een aangepaste resolutie in te stellen, gebruik de ▲/▼knoppen om AANGEPAST te selecteren en de RESOLUTIE_AANGEPAST box zal worden weergegeven.Stel de horizontale (HORIZONTAAL)en verticale (VERTIKAAL) resolutiesin d.m.v. de ▲/▼/◄/►knoppen.Er bestaat geen garantie dat dezefunctie correct zal werken voor elkeresolutie.(5) Verplaats de cursor naar OK op het scherm en druk dan op ▶of de ENTERknop. Het bericht "WEET U ZEKER DAT U DERESOLUTIE WILT WIJZIGEN?" verschijnt. Druk op de ▶ knopom de instelling op te slaan.De horizontale en verticale posities, klokfase en horizontalegrootte zullen automatisch worden aangepast.Het INPUT_INFORMATIE dialoogvensterzal worden weergegeven.(6) Om terug te keren naar de vorige resolutie zonder de wijzigingente bewaren, verplaatst u de cursor naar ANNULEREN op thescherm en drukt dan op de ◀ of ENTER-knop.Het scherm zal dan terugkeren naar het RESOLUTIE menuwaarin de vorige resolutie wordt weergegeven.• Voor sommige beelden zou deze functie minder goed kunnenwerken. |
INSTELLING menu
Vanuit het INSTELLING menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd. Selecteer een onderdeel met de cursorknoppen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer het vervolgens uit in overeenstemming met de volgende tabel.
| Onderdeel Beschrijving | |
| AUTO KEYSTONE | Door dit item te selecteren wordt de Automatische keystone distortion correction uitgevoerd. De projector corrigeert zelf automatisch verticale keystone distortion als gevolg van de (voor-/achterwaartse) plaatsingshoek. Deze functie zal slechts eenmaal worden uitgevoerd wanneer ze geselecteerd wordt in het menu. Wanneer de hellingshoek van de projector wordt gewijzigd, voer deze functie dan opnieuw uit.· Het verstelbare bereik van deze functie zal variëren naargelang de invoer. Voor sommige invoersoorten kan deze functie minder goed werken.· Wanneer V:INVERT of H&V:INVERT is geselecteerd naar het SPIEGEL item in het INSTELLING menu, en als het projectorscherm daarbij onder een hoek of naar beneden gericht staat, zou deze functie niet correct kunnen werken.· Wanneer de zoomfunctie is ingesteld op TELE (telefoto focus), kan deze functie overdreven werken. Deze functie moet worden gebruikt wanneer de zoomfunctie is ingesteld op maximum WIDE (breedbeeldfocus) indien mogelijk.· Wanneer de projector parallel staat (ongeveer ± 4^ ), zou deze functie niet kunnen werken.· Wanneer de projector onder een hoek van ongeveer ± 30 graden of meer staat afgesteld, zou deze functie minder goed kunnen werken.· Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector is ingesteld op (53). |
| KEYSTONE | Via de ◀/► knoppen wordt de verticale keystone distortion gecorrigeerd. Verklein de onderkant van het beeld ⇔ Verklein de bovenkant van het beeld· Het instelbare bereik van deze functie zal variëren naargelang de invoertypes. Voor sommige invoertypes zou deze functie minder goed kunnen werken.· Wanneer de zoomfunctie is ingesteld op TELE (telefotofocus), kan deze functie overdreven werken. Deze functie moet worden gebruikt wanneer de zoominstelling op volledig WIDE is ingesteld (bredehoekfocus), wanneer mogelijk.· Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector is ingesteld op (53). |
| AUTO ECO STAND | Via de knoppen ▲/▼ kunt u de AUTO ECO STAND in-/uitschakelen. SCHAKEL IN ⇔ SCHAKEL UIT·Wanneer u SCHAKEL IN selecteert, wordt de projector altijd ingesteld op de eco stand bij het opstarten, ongeacht de instelling van ECO STAND (37). Een OSD-bericht "AUTO ECO STAND" wordt weergegeven gedurende een tiental seconden wanneer de projector start met deze functie geactiveerd. |
| ECO STAND | Gebruik de ▲/▼ knoppen om de eco-modus uit/in te schakelen.KRACHTIG ⇔ NORMAAL• Wanneer NORMAAL is geselecteerd, worden akoestisch geluid en schermhelderheid verminderd. |
| SPIEGEL | Via de ▲/▼ knoppen wordt de mirrorstatus gewijzigd.    NORMAAL ⇔ H:INVERT ⇔ V:INVERT ⇔ H&V:INVERTAls de Transitie Detector aan is en de SPIEGEL status wordt veranderd, zal het TRANSITIE DETECTOR AAN alarm (53) verschijnen wanneer de projector opnieuw gestart wordt nadat de stroom uitgeschakeld was. |
| UIT(STANDBY) | Met de ▲/▼ toetsen kan de uit (standby) toestand heen en weer worden geschakeld tussen NORMAAL en SPAARSTAND.NORMAAL ⇔ SPAARSTAND• Wanneer SPAARSTAND is geselecteerd en de projector in de standby staat, zal het stroomverbruik worden verlaagd en werken sommige functies niet, zoals hieronder is aangegeven.- De bediening via de RS-232C aansluiting is uitgeschakeld, met uitzondering van het aanzetten van de projector en het wijzigen van de UIT(STANDBY) instelling.- De STANDBY van de MONITOR UITGANG (onder) is ongeldig en er wordt geen signaal via de MONITOR OUT poort uitgevoerd.- De AUDIO-UIT IN STANDBY van de AUDIOBRON (38) is ongeldig en er wordt geen signaal via de AUDIO OUT poorten (5) uitgevoerd. |
| MONITOR UITGANG | Terwijl het beeldsignaal van de in stap (1) gekozen inputpoort wordt geprojecteerd, is het beeldsignaal van de in stap (2) geselecteerde inputpoort output naar poort MONITOR OUT.(1) Kies de ingangsaansluiting voor beeldsignalen met de ▲/▼ knoppen.Kies STANDBY om de foto-output in de standby-modus te selecteren.(2) Selecteer één van de COMPUTER IN aansluitingen met de ◀/► knoppen.Selecteer SCHAKEL UIT om de poort MONITOR OUT voor de inputpoort of de in stap (1) geselecteerde standby-modus uit te schakelen.• U kunt niet COMPUTER IN1 in stap (1) en COMPUTER IN2 in stap (2) selecteren en omgekeerd.• Indien u de STANDBY-instelling hebt gewijzigd, geldt dit alleen voor de huidige standby-modus, NORMAAL of SPAARSTAND, die onder UIT(STANDBY) werd geselecteerd, zonder dat de instelling van de andere modus wordt gewijzigd. De fabrieksinstellingen zijn als volgt:- COMPUTER IN1 voor de NORMAAL-modus van UIT(STANDBY)- SCHAKEL UIT voor de SPAARSTAND-modus van UIT(STANDBY) |
AUDIO menu
Vanuit het AUDIO menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een onderdeel met de cursorknoppen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.
| Onderdeel Beschrijving | |
| VOLUME | Met de ◀/►-knoppen wordt het volume aangepast.Hoog ⇔ Laag |
| LUIDSPREKER | Met de ▲/▼-knoppen wordt de ingebouwde luidspreker in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL UIT is geselecteerd, werkt de ingebouwde luidspreker niet. |
| AUDIOBRON | Terwijl het beeldsignaal van de in stap (1) geselecteerde inputpoort wordt geprojecteerd, is het audiosignaal van de in stap (2) geselecteerde inputpoort output naar zowel poort AUDIO OUT als de ingebouwde luidspreker van deze projector. De ingebouwde luidspreker functioneert echter niet wanneer LUIDSPREKER is ingesteld op SCHAKEL UIT.(1) Kies de ingangsaansluiting voor beeldsignalen met de ▲/▼knoppen. Kies AUDIO-UIT IN STANDBY om de geluidoutput in de standby-modus te selecteren.(2) Selecteer één van de AUDIO INaansluitingen met de ◀/► knoppen.Selecteer  om het geluid vaninputpoort of in de in stap (1)geselecteerde standby-modus af tezetten.Zelfs als de projector in de standby-modus staat, kunnen de koelventilatoren werken en geluid maken wanneer de ingebouwde luidspreker in werking is.G.B. (Closed Caption: ondertiteling voor gehoorgestoorden) wordt automatisch ingeschakeld wanneer ingangssignalen die G.B. bevatten worden ontvangen en geselecteerd is. Deze functie is alleen beschikbaar wanneer het signaal NTSC is voor VIDEO of S-VIDEO, of 480i@60 voor COMPUTER IN1 of COMPUTER IN2, en wanneer AUTO is geselecteerd voor WEERGEVEN in het G.B. menu onder het SCHERM menu (44).AUDIO-UIT IN STANDBY wordt automatisch op SCHAKEL UIT geschakeld wanneer SPAARSTAND wordt geselecteerd voor de UIT(STANDBY) in het INSTELLING-menu. |
SCHERM menu
Vanuit het SCHERM menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een onderdeel met de cursorknoppen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.
| Onderdeel Beschrijving | |
| TAAL | Via de ▲/▼/◄/► knoppen wordt de OSD (On Screen Display) taal gewijzigd.ENGLISH ⇔ FRANÇAIS ⇔ DEUTSCH ⇔ ESPAÑOL└─(wordt getoond in het TAAL dialoogvenster) ...... ┌Druk op de ENTER of INPUTknop om de taalinstelling op te slaan. |
| POSITIE MENU | Via de ▲/▼/◄/► knoppen wordt de menupositie aangepast.Om de bewerking te stoppen, druk op de MENUknop op de afstandsbediening of doe niets meer gedurende ongever 10 seconden. |
| BLANK | Via de ▲/▼ knoppen wordt de blanco schermmodus gewijzigd.Het blanco scherm is een scherm voor de tijdelijke blanco-functie (23). Het wordt weergegeven door op de BLANKknop te drukken op de afstandsbediening.Mijn Scherm ⇔ ORIGINEEL ⇔ BLAUW ⇔ WIT ⇔ Zwart↑Mijn Scherm: Scherm kan worden ingesteld in het Mijn Scherm item (40).ORIGINEEL: Scherm ingesteld als het standaardscherm.BLAUW, WIT, ZWART :Gewone schermen in elke kleur.· Om een nabeeld te voorkomen, zal het Mijn Scherm of ORIGINEEL scherm veranderen in het gewone zwarte scherm na enkele minuten. |
| OPSTARTEN | Via de ▲/▼ knoppen wordt de opstartschermmodus gewijzigd. Het opstartscherm is een scherm dat wordt weergegeven wanneer er geen (geschikt) signaal wordt gedetecteerd.Mijn Scherm ⇔ ORIGINEEL ⇔ SCHAKEL UIT↑Mijn Scherm: Scherm kan worden ingesteld in het Mijn Scherm item (40).ORIGINEEL: Scherm ingesteld als het standaardscherm.SCHAKEL UIT: Gewoon zwart scherm.· Om een nabeeld te voorkomen, zal het Mijn Scherm of ORIGINEEL scherm veranderen in het BLANK scherm (23) na enkele minuten.Als ook het BLANK scherm het Mijn Scherm of ORIGINEEL is, zal het gewone zwarte scherm in de plaats worden gebruikt.· Wanneer SCHAKEL IN is geselecteerd bij het onderdeel Mijn Scherm PASWOORD in het VEILIGHEID menu (51), is OPSTARTEN vast ingesteld op Mijn Scherm. |
| Mijn Scherm | Met dit item kunt u een beeld vastleggen om te gebruiken als Mijn Scherm beeld dat kan worden gebruikt het BLANK scherm en het OPSTARTEN scherm. Geef het beeld weer dat u wilt vastleggen voordat u de volgende procedure uitvoert.1. Door dit item te selecteren, wordteen dialoogschem weergegeven met de naam "Mijn Scherm". U zal gevraagd worden of u een beeld wilt vastleggen vanop het huidige scherm.Wacht totdat het beeld wordt weergegeven, en druk op de ENTER of INPUT knop op de afstandsbediening wanneer het volledig is weergegeven. Het beeld zal bevriezen en het frame voor vastleggen zal verschijnen.Om de bewerking te stoppen, druk op de RESET knop op de afstandsbediening.2. Via de ▲/▼/◄/► knoppen wordt de framepositie aangepast.Verplaats het frame naar de positie van het beeld dat u wilt gebruiken. Het frame kan mogelijk niet worden verplaatst bij sommige invoersignalen.Om de registratie te beginnen, druk op de ENTER of INPUT knop op de afstandsbediening.Om het scherm terug op te roepen en terug te keren naar het vorige dialoogvenster, druk op de RESET knop op de afstandsbediening.Registratie neemt verscheidene minuten in beslag.Wanneer de registratie is voltooid, wordt het geregistreerde scherm en het volgende bericht weergegeven gedurende een paar seconden:"Mijn Scherm registratie is afgesloten."Als de registratie is mislukt, verschijnt het volgende bericht:"Er is een capture-fout opgetreden. Probeer opnieuw."Deze functie kan niet worden geselecteerd wanneer SCHAKEL IN is geselecteerd in het Mijn Sch. Vast item (41).Deze functie kan niet geselecteerd worden wanneer SCHAKEL IN is geselecteerd bij het onderdeel Mijn Scherm PASWOORD in het VEILIGHEID menu (51). |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| Mijn Sch. Vast | Via de ▲/▼ knoppen wordt de Mijn Sch. Vast functie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL IN is geselecteerd, is het Mijn Scherm item vergrendeld. Gebruik deze functie om het huidige Mijn Scherm te beveiligen.Deze functie kan niet geselecteerd worden wanneer SCHAKEL IN is geselecteerd bij het onderdeel Mijn Scherm PASWOORD in het VEILIGHEID menu (51). |
| MELDING | Via de ▲/▼ knoppen wordt de berichtfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL IN is geselecteerd, werkt de volgende berichtfunctie."AUTO IN ACTIE" terwijl"GEEN INGANGSSIGNAAL""SYNC IS BUITEN BEREIK""ONJUISTE SCANFREQUENTIE""Zoeken...." automatisch wordt aangepast, terwijl wordt gezocht naar de invoer "Bezig met zoeken...." terwijl een invoersignaal wordt gedetecteerd. De indicatie van het invoersignaal weergegeven door te wijzigen De indicatie van de aspect ratio weergegeven door te wijzigen De indicatie van de BEELD MODUS weergegeven door te wijzigen De indicatie van GEHEUGEN weergegeven door te wijzigen De indicatie van "BEVRIES" en "II" terwijl het scherm wordt bevrozen d.m.v. de FREEZE knop.De indicatie van het PATROON weergegeven door te wijzigen.Wanneer en SCHAKEL UIT is geselecteerd, denk er dan aan of het beeld bevrozen is. Verwar freezing niet met een storing (23). |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | ||
| NAAM VAN BRON | Elke invoerpoort voor deze projector kan een naam hebben.(1) Gebruik de ▲/▼ knoppen op het SCHERM menu om de NAAM VAN BRON te selecteren en druk op de ▶ of ENTER knop. Het NAAM VAN BRON menu zal worden weergegeven.(2) Gebruik de ▲/▼ knoppen op het NAAM VAN BRON menu om de te benoemen poort te selecteren en druk op de ▶ knop. Het NAAM VAN BRON dialoogvenster zal worden weergegeven. De rechterzijde van het menu is leeg totdat er een naam wordt opgegeven.(3) Selecteer een pictogram dat u wilt toewijzen aan de poort in het dialoogvenster NAAM VAN BRON. De naam die aan de poort is toegewezen, wordt ook automatisch veranderd volgens het geselecteerde pictogram. Druk op de knop ▶ of ENTER om uw pictogramselectie te bepalen.(4) Selecteer een nummer dat u samen met het pictogram aan de poort wilt toewijzen. U kunt kiezen uit een leeg nummer (geen nummer toegewezen), 1, 2, 3 of 4.(5) Als u de naam toegewezen aan de poort wilt wijzigen, selecteert u AANGEPASTE NAAM en drukt u op de knop ▶.(6) De huidige naam zal worden weergegeven op de eerste regel. Gebruik de ▲/▼/◀/▶ knoppen en de ENTER of INPUT knop om karakters te selecteren en in te voeren. Om 1 teken tegelijk te wissen, kunt u op de RESET knop drukken of drukt u tegelijkertijd op de ◀ knop en de INPUT knop. Als u de cursor bovendien naar VERWIJDEREN of ALLES WISSEN beweegt op het scherm en de ENTER of INPUT knop indrukt, zullen 1 of alle karakters worden gewist. De naam kan maximum 16 karakters bevatten.(7) Om een reeds ingevoerd karakter te wijzigen, druk op de ▲ knop om de cursor naar de eerste regel te verplaatsen, en gebruik de ◀/▶ knoppen om de cursor op het karakter te plaatsen dat moet worden gewijzigd. Nadat de ENTER of INPUT knop is ingedrukt, is het karakter geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (6) hierboven.(8) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OK op het scherm en druk op de ▶, ENTER of INPUT knop. Om terug te keren naar de vorige naam zonder de wijzigingen op te slaan, verplaats de cursor naar ANNULEREN op het scherm en druk op de ◀, ENTER of INPUT knop. |  |
 | ||
 | ||
 | ||
 | ||
 | ||
 | ||
| Onderdeel Beschrijving | |
| PATROON | Gebruik de ▲/▼ knoppen om de modus voor het patroonscherm te veranderen.Druk op de ▶ knop om het geselecteerde patroon weer te geven en druk op de ◀ knop om het weergegeven scherm te sluiten.Het laatst geselecteerde patroon wordt weergegeven wanneer deMY BUTTONtoegewezen aan de PATROON functie wordt ingedrukt (47).TESTBEELD ⇔ STIPPELLIJN1 ⇔ STIPPELLIJN2 ⇔ STIPPELLIJN3KAART2 ⇔ KAART1 ⇔ CIRKEL2 ⇔ CIRKEL1 ⇔ STIPPELLIJN4U kunt een kaart ondersteboven draaien en horizontaal schuiven wanneer KAART 1 of KAART 2 is geselecteerd. Om de kaart om te keren of te schuiven, laat u de gidsaanduiding verschijnen door de RESETknop op de afstandsbediening langer dan drie seconden ingedrukt te houden wanneer KAART 1 of KAART 2 wordt weergegeven. |
| G.B. (ondertiteling voor slechthorenden) | G.B. is een functie waarbij de tekst of dialoog van het audiogedeelte van een video, bestanden of andere presentatie of relevante geluiden wordt weergegeven. Om deze functiete kunnen gebruiken, hebt u een NTSC-formaat videobron of 480i@60 formaat componentvideobron nodig die de G.B. functie ondersteunt. Afhankelijk van de apparatuur of signaalbron is het mogelijk dat de functie niet juist werkt. In dit geval moet u de G.B. functie uitschakelen. |
| WEERGEVENSelecteer de instelling G.B. WEERGEVEN uit de volgende opties met de ▲/▼ knoppen.AUTO ⇔ SCHAKEL IN ⇔ SCHAKEL UITAUTO: De ondertiteling wordt automatisch weergegeven wanneer het volume wordt stilgezet.SCHAKEL IN: De G.B. functie is ingeschakeld.SCHAKEL UIT: De G.B. functie is uitgeschakeld.• De G.B. wordt niet getoond wanneer het OSD-menu actief is.• Met de G.B. functie worden de dialoog, het verhaal en/of de geluidseffecten van een televisieprogramma of andere videobron weergegeven. De G.B. functie is beschikbaar afhankelijk van de zender en/of de programma-inhoud. | |
| MODUSSelecteer de instelling G.B. MODUS uit de volgende opties met de ▲/▼ knoppen.CAPTIONS ⇔ TEKSTCAPTIONS: De G.B. weergeven.TEKST: De tekstgegevens weergeven voor extra informatie zoals nieuwsberichten of een TV-programmagids. De informatie wordt over het volledige scherm weergegeven. Niet alle G.B. programma's hebben tekstinformatie. | |
| KANAALSelecteer de instelling G.B. KANAAL uit de volgende opties met de ▲/▼ knoppen.1 ⇔ 2 ⇔ 3 ⇔ 4[IMAGE]1: Kanaal 1, primair kanaal/taal2: Kanaal 23: Kanaal 34: Kanaal 4De kanaalgegevens kunnen verschillen, afhankelijk van de inhoud. Sommige kanalen kunnen voor een secundaire taal worden gebruikt of ze zijn leeg. | |
OPTIE menu
Vanuit het OPTIE menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.
Selecteer een onderdeel met de cursorknoppen ▲/▼ en druk op de cursorknop ▶ of op de ENTER-knop om het onderdeel uit te voeren, met uitzondering van de onderdelen LAMPTIJD en FILTERTIJD. Voer vervolgens uit volgens de onderstaande tabel.
| Onderdeel Beschrijving | |
| AUTOM. ZOEKEN | Via de ▲/▼ knoppen wordt de automatische signaalzoekfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITAls SCHAKEL IN is geselecteerd, gaat detectie van geen signaal automatisch via de invoerpoorten in de onderstaande volgorde. De search wordt gestart vanaf de huidige poort. Wanneer er dan invoer wordt gedetecteerd, zal de projector stoppen met zoeken en het beeld weergeven.[IMAGE] |
| AUTO KEYSTONE | Via de ▲/▼ knoppen wordt de automatische keystone functie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITSCHAKEL IN: Automatische keystone distortion correctie zal worden uitgevoerd wanneer de hellingshoek van de projector wordt veranderd.SCHAKEL UIT: Deze functie is uitgeschakeld. Voer de AUTO KEYSTONE (UITVOEREN) in het INSTELLING menu voor automatische keystone distortion correctieWanneer de projector is opgehangen aan het plafond, zal deze functie niet correct functioneren, dus selecteer SCHAKEL UIT.Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector staat op (53). |
| DIRECT AAN | Via de ▲/▼ knoppen wordt de DIRECT AAN functie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer dit op SCHK.IN ingesteld staat, zal de lamp in de projector automatisch worden ingeschakeld zonder de gebruikelijke procedure (14), enkel wanneer de projector stroom krijgt nadat de stroom werd onderbroken terwijl de lamp aanstond.Deze functie werkt niet zolang er stroom naar de projector is gegaan terwijl de lamp uit is.Nadat de lamp werd ingeschakeld met de functie DIRECT AAN en als er geen invoer of geen handelingen worden gedetecteerd gedurende ongeveer 30 minuten, dan wordt de projector uitgeschakeld, zelfs als de functie AUTOM. UIT (46) is uitgeschakeld. |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| AUTOM. UIT | Via de ▲/▼ knoppen wordt de tijd ingesteld waarna de projector automatisch wordt uitgeschakeld.Lang (max. 99 minuten) ⇔ Kort (min.0 minuten = SCHAKEL UIT)  Wanneer de tijd wordt ingesteld op 0, wordt de projector niet automatisch uitgeschakeld.Wanneer de tijd wordt ingesteld tussen 1 en 99, en wanneer de gepasseerde tijd zonder een signaal of een ongeschikt signaal, de ingestelde tijd bereikt, zal de projectorlamp worden uitgeschakeld.Als één van de knoppen van de projector of de afstandsbediening wordt ingedrukt of één van de commando's (behalve ophaalcommando's) wordt overgedragen naar deCONTROL-poort tijdens de overeenkomstige tijd, dan zal de projector niet worden uitgeschakeld.Zie het gedeelte over “De projector uitzetten” (14). |
| LAMPTIJD | De lamptijd is de gebruiksduur van de lamp, geteld vanaf de laatste instelling. Het wordt het OPTIE menu weergegeven.Door de RESETknop op de afstandsbediening of de ►knop van de projector in te drukken, verschijnt er een dialoogvenster.Om de lamptijd te resetten, selecteer OK door de ►knop in te drukken.ANNULEREN ⇒ OKReset de lamptijd alleen wanneer u de lamp hebt vervangen, om de juiste informatie over de lamp weer te geven.Voor het vervangen van de lamp, zie het gedeelte "De lamp vervangen" (56, 57). |
| FILTERTIJD | De fi ltertijd is de gebruiksduur van de luchtfi Iter, geteld vanaf de laatste instelling. Het wordt het OPTIE menu weergegeven.Door de RESETknop op de afstandsbediening of de ►knop van de projector in te drukken, verschijnt er een dialoogvenster.Om de fi ltertijd te resetten, selecteer RESET door de ►knop in te drukken.ANNULEREN ⇒ OKReset de fi ltertijd alleen wanneer u de luchtfi Iter hebt schoongemaakt of vervangen, om de juiste informatie over de luchtfi Iter weer te geven.Voor het vervangen van de luchtfi Iter, zie het gedeelte "Het luchtfi Iter reinigen en vervangen" (58, 59). |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| MIJN KNOP | U kunt dit onderdeel gebruiken om een van de volgende functies toe te wijzen aan de BLANK-knop op het bedieningspaneel (5)en de MY BUTTON 1/2-knoppen op de afstandsbediening (6).(1) Kies een knop om een functie toe te kennen van BLANK, MY BUTTON-1 en MY BUTTON-2. Gebruik de ▲/▼-knoppen om de gewenste knop in het menu te selecteren en druk op de ▶-knop.(2) Wijs vervolgens d.m.v. de ▲/▼/◀/▶ knoppen één van de volgende functies toe aan de gekozen knop. Druk op de ENTER of INPUT knop om de instelling op te slaan.COMPUTER IN1: Stelt poort in op COMPUTER IN1.COMPUTER IN2: Stelt poort in op COMPUTER IN2.S-VIDEO: Stelt poort in op S-VIDEO.VIDEO: Stelt poort in op VIDEO.INFORMATIE: Toont de INPUT_INFORMATIE (49) of de SYSTEM_INFORMATIE of niets.AUTO KEYSTONE : Voert automatische keystone vervormingscorrectie uit (36).GEHEUGEN: Laadt één van opgeslagen aanpassingsgegevens (30).Wanneer meer dan één gegeven wordt opgeslagen, verandert de instelling telkens MY BUTTON wordt ingedrukt.Wanneer geen gegevens worden opgeslagen in het geheugen, verschijnt het dialoogvenster "Geen opgeslagen data".Wanneer de huidige instelling niet in het geheugen is opgeslagen, verschijnt het dialoogvenster zoals rechts afgebeeld.Als u de huidige instelling wilt behouden, drukt u op de ▶ knop om af te sluiten. Anders zal het laden van gegevens de huidige ingestelde waarde overschrijven.BEELD MODUS: Verandert de BEELD MODUS (26).FILTERRESET: Geeft het dialoogvenster voor de resetbevestiging van de fi ltertijd weer (46).PATROON: Laat het patroon dat is geselecteerd voor PATROON (43) verschijnen of verdwijnen.AV DEMPEN : Zet het beeld en audio aan/uit.RESOLUTIE: Schakelt het menu RESOLUTIE in/uit (35).ECO STAND: Schakelt het menu ECO STAND in/uit (37).BLANK: Schakelt de blank-functie in/uit (alleen BLANK).FREEZE: Schakelt de freeze-functie in/uit (alleen BLANK).VOLUME: Schakelt het volume-dialoogvenster in/uit (alleen BLANK).AUTO: Voert de automatische aanpassingsfunctie uit (alleen BLANK). |
| SIGNAALBRON | Met de ▲/▼ toetsen kan de ingangsaansluiting worden ingesteld die wordt geselecteerd wanneer de MY SOURCE/DOC.CAMERA toets op de afstandsbediening wordt ingedrukt.Selecteer de ingangsaansluiting voor beeldsignalen die is verbonden met een documentencamera.COMPUTER IN1 ⇔ COMPUTER IN2VIDEO ⇔ S-VIDEO |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| SERVICE | Door dit item te selecteren wordt het SERVICE menu weergegeven.Selecteer een item d.m.v. ▲/▼ knoppen, en druk op de ▶ knop of de ENTER knop op de afstandsbediening om het item uit te voeren. |
| VENTI SNELHEIDVia de ▲/▼ knoppen wordt de rotatiesnelheid van de koelventilatoren ingesteld. De HOOG modus wordt gebruikt voor highlands e.d. Merk op dat de projector meer geluid maakt wanneer HOOG is ingesteld.HOOG ⇔ NORMAAL | |
AUTOM.REGEL.Via de ▲/▼ knoppen kan één van de modi worden geselecteerd.Als SCHAKEL UIT is geselecteerd, is de automatische aanpassingsfunctie uitgeschakeld. [EL UITFIJN: Fijnere afstelling incl. H SIZE aanpassing.SNEL: Snellere afstelling, H SIZE instellen op voorbewerkte gegevens voor het invoersignaal.• Afhankelijk van de omstandigheden, zoals invoerbeeld, signaalkabel naar de projector, omgeving rond de projector, enz., zou de automatische aanpassing niet correct kunnen werken. In een dergelijk geval, kies SCHAKEL UIT om de automatische aanpassing uit te schakelen, en voer de aanpassingen manueel uit. | |
DUBBELBEELD1. Selecteer een kleurelement van ghost d.m.v. de ◄/► knoppen.2. Pas het geselecteerde element aan d.m.v. de ▲/▼ knoppen om ghost te laten verdwijnen. | |
| FILTERMELDINGGebruik de ▲/▼ knoppen voor het instellen van de timer voor het attentiebericht voor het vervangen van het fi liter.100h ⇔ 200h ⇔ 500h ⇔ 1000h ⇔ 2000h ⇔ 3000h ⇔ 4000h ⇔ 5000h ⇔ SCHAKEL UITNa een item te hebben gekozen behalve SCHAKEL UIT, zal het bericht “HERINNERING ***UUR IS VOORBIJ .....” verschijnen nadat de timer de intervaltijd ingesteld door deze functie, bereikt (☐61).Wanneer SCHAKEL UIT is gekozen, zal het bericht niet verschijnen. Gebruik deze functie om de luchtfi Iter schoon te houden, door de geschikte tijd in te stellen naargelang de omgeving van deze projector.• Maak het fi Iter regelmatig schoon, ook wanneer er geen bericht is. Als de luchtfi Iter geblokkeerd raakt door stof en dergelijke, zal de internet temperatuur stijgen, waardoor er een storing kan optreden, of de levensduur van de projector kan verkort worden.• Zorg ervoor dat de projector in een geschikte gebruiksomgeving wordt gebruikt en let op de toestand van het fi Iter. | |
SERVICE
| Onderdeel Beschrijving | |
| SERVICE (vervolg) | KNOP ENSLOTVia de ▲/▼ knoppen wordt de knopvergrendelingsfunctie afgesloten. Wanneer SCHAKEL IN is geselecteerd, zijn de knoppen op de projector vergrendeld, behalve de STANDBY/ON knop.SCHAKEL IN ⇔ SCHAKEL UITGebruik dit om misbruik of per ongeluk aanraken te voorkomen. Deze functie heeft geen enkel effect op de afstandsbediening. |
INFORMATIEDoor dit item te selecteren wordt een dialoogvenster weergegeven genaamd “INPUT_INFORMATIE”. Het toont de informatie over de huidige invoer.  Het “STILZETTEN” bericht in het dialoogvenster betekent dat de vergrendelingsfunctie werkt.Dit item kan niet worden geselecteerd voor geen signaal en sync uit.Als de MIJN TEKST WEERG. s ingesteld op SCHAKEL IN, wordt de MIJN TEKST weergegeven samen met de invoerinformatie in het INPUT_INFORMATIE venster (55). | |
| FABRIEKSRESETDoor SCHAKEL IN te selecteren d.m.v. de ▶ knop voert deze functie uit. Door deze functie zullen alle items in alle menu's terugkeren naar hun oorspronkelijke instelling. Merk op dat de LAMPTIJD, FILTERTIJD, TAAL, FILTERMELDING, VEILIGHEID instellingen en sommige andere instellingen niet zijn teruggesteld.ANNULEREN ⇒ OK | |
VEILIGHEID menu
Deze projector is uitgerust met beveiligingsfuncties. Vanaf het VEILIGHEID menu kunnen de onderdelen getoond in de onderstaande tabel worden uitgevoerd. Voor gebruik van het VEILIGHEID menu: U moet de gebruikersregistratie uitvoeren voordat u de beveiligingsfuncties kunt gebruiken.
Toegang tot het VEILIGHEID menu
- Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om VOER PASWOORD IN te selecteren en druk dan op de ▶ knop. Het VOER PASWOORD IN vak wordt weergegeven.
- Gebruik de ▲/▼/◄/► knoppen om het geregistreerde paswoord in te voeren. Het standaard paswoord is 4410. U kunt dit paswoord veranderen (onder). Breng de cursor naar de rechterkant van het VOER PASWOORD IN vak en druk op de ►knop om het VEILIGHEID menu weer te geven.
- Het verdient aanbeveling het op de fabriek ingestelde standaard paswoord zo spoedig mogelijk te veranderen.
- Als er een verkeerd paswoord wordt ingevoerd, zal het VOER PASWOORD IN vak opnieuw worden weergegeven. Als er 3 maal een verkeerd paswoord wordt ingevoerd, zal de projector worden uitgeschakeld. Naderhand zal de projector telkens worden uitgeschakeld als er een verkeerd paswoord wordt ingevoerd.
- U kunt de onderdelen kiezen die in de onderstaande tabel worden getoond.
Als u het paswoord bent vergeten
(1) Terwijl het VOER PASWOORD IN vak wordt weergegeven, houdt u de RESET knop op de afstandsbediening ongeveer 3 seconden ingedrukt of u houdt de INPUT knop 3 seconden ingedrukt terwijl u de ▶ k nop op de projector indrukt.
(2) Er wordt een 10-cijferige informatiecode weergegeven. Neem contact op met uw dealer en geef de 10-cijferige informatiecode door.
U ontvangt uw paswoord nadat de gebruikersregistratie is gecontroleerd.
- Als er gedurende ongeveer 55 seconden geen toetsinvoer is terwijl de informatiecode wordt weergegeven, zal het menu worden gesloten. Indien nodig, herhaalt u de procedure vanaf stap (1).
| Onderdeel Beschrijving | ||
| VEILIGH. PASW. VERANDEREN | (1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om VEILIGH. PASW. VERANDEREN te selecteren en druk dan op de ►knop om het VOER NIEUW PASWOORD IN vak weer te geven.(2) Gebruik de ▲/▼/◄/► knoppen om het nieuwe paswoord in te voeren.(3) Breng de cursor naar de rechterkant van het VOER NIEUW PASWOORD IN vak, druk op ►knop om het OPNIEUW NIEUW PASWOORD vak weer te geven en voer dan hetzelfde paswoord opnieuw in.(4) Breng de cursor naar de rechterkant van het OPNIEUW NIEUW PASWOORD vak en druk op de ►knop zodat het NOTEER NIEUW PASWOORD vak ongeveer 30 seconden wordt weergegeven. Maak nu een notitie van het paswoord.Druk op de ENTERknop van de afstandsbediening of op de ►knop van de projector om het NOTEER NIEUW PASWOORD vak te sluiten.Zorg dat u het paswoord niet vergeet. |    |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| Mijn Scherm PASWOORD | De Mijn Scherm PASWOORD functie kan worden gebruikt om toegang te verbieden tot de Mijn Scherm functie en voorkomen dat het huidig geregistreerde Mijn Scherm beeld wordt overschreven.1 Het Mijn Scherm PASWOORD inschakelen1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om Mijn Scherm PASWOORD PASWOORD te selecteren en druk de ▶ knop in om het Mijn Scherm PASWOORD aan/uit menu weer te geven.1-2 Gebruik de ▲/▼ knoppen in het Mijn Scherm PASWOORD aan/uit menu om SCHAKEL IN te selecteren. De VOER NIEUW PASWOORD IN box (klein) zal worden weergegeven.1-3 Gebruik de ▲/▼/◄/► knoppen om het PASWOORD in te voeren. Beweeg de cursor naar de rechterkant van de VOER NIEUW PASWOORD IN box (klein) en druk op de►knop om de OPNIEUW NIEUW PASWOORD box weer te geven, voer hetzelfde PASWOORD opnieuw in.1-4 Beweeg de cursor naar de rechterzijde van de OPNIEUW NIEUW PASWOORD box en druk op de ►knop om het NOTEER NIEUW PASWOORD box ongeveer 30 seconden weer te geven, noteer het PASWOORD binnen die tijd.Door op ENTER te drukken op de afstandsbediening of de ►knop op de projector, keert u terug naar Mijn Scherm PASWOORD aan/uit menu.Wanneer een PASWOORD wordt ingesteld voor Mijn Scherm:• De Mijn Scherm registratiefunctie (en menu) zullen onbeschikbaar zijn• Het Mijn Sch. Vast menu zal onbeschikbaar zijn• De OPSTARTEN instelling zal vergrendeld zijn op Mijn Scherm (en het menu zal onbeschikbaar zijn).Het Mijn Scherm PASWOORD uitschakelen zal een normale werking van deze functies toelaten.• Vergeet uw Mijn Scherm PASWOORD niet.2 Het Mijn Scherm PASWOORD uitschakelen2-1 Volg de procedure in 1-1 om het Mijn Scherm PASWOORD aan/uit menu weer te geven.2-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven.Voer het geregistreerd PASWOORD in en het scherm zal terugkeren naar het Mijn Scherm PASWOORD aan/uit menu.Als een onjuist PASWOORD is ingevoerd, zal het menu afsluiten. Herhaal indien nodig het proces van 2-1.3 Als u uw PASWOORD bent vergeten3-1 Volg de procedure in 1-1 om het Mijn Scherm PASWOORD aan/uit menu weer te geven.3-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven. De Inquiring Code van 10 cijfers zal worden weergegeven in de box.3-3 Contacteer uw dealer met de Inquiring Code van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd. |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | |
| PIN LOCK | PIN LOCK is een functie die voorkomt dat de projector wordt gebruikt tenzij een geregistreerde Code wordt ingevoerd.1 De PIN LOCK inschakelen1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu PIN LOCK te selecteren en druk de ▶knop of de ENTER knop in om het PIN LOCK aan/uit menu weer te geven1-2 Gebruik de ▲/▼ knoppen in het PIN LOCK aan/uit menu om SCHAKEL IN te selecteren en de Voer PIN Code in box zal worden weergegeven.1-3 Voer een PIN Code in van 4 tekens d.m.v. ▲/▼/◀/▶, COMPUTER of INPUT knoppen. De Opnieuw PIN Code box zal verschijnen. Voer dezelfde PIN Code opnieuw in. Hiermee wordt de PIN Code registratie voltooid.Indien er geen toesteninvoer is gedurende ongeveer 55 seconden terwijl de Voer PIN Code in box of de Opnieuw PIN Code box wordt weergegeven, zal het menu afsluiten. Herhaal indien nodig het proces vanaf 1-1.Nadien zal, telkens de projector opnieuw wordt opgestart nadat de power knop is uitgeschakeld, de Voer PIN Code in box worden weergegeven. Voer de geregistreerde PIN Code in.De projector kan worden gebruikt nadat de geregistreerde PIN Code is ingevoerd. Indien een onjuiste PIN Code wordt ingevoerd, zal de Voer PIN Code in box opnieuw worden weergegeven.Als een onjuiste PIN Code 3 maal wordt ingevoerd, zal de projector afsluiten. Nadien zal de projector afsluiten telkens een onjuiste PIN Code wordt ingevoerd. De projector zal ook afsluiten als er geen knoppeninvoer is gedurende ongeveer 5 minuten terwijl de Voer PIN Code in box wordt weergegeven.Deze functie zal slechts worden geactiveerd wanneer de projector wordt gestart nadat de wisselstroom werd uitgeschakeld.Vergeet uw PIN Code niet.2 De PIN LOCK uitschakelen2-1 Volgt de procedure in 1-1 to weergave de PIN LOCK aan/uit menu.2-2 Gebruik de ▲/▼ knoppen om SCHAKEL UIT te selecteren en de Voer PIN Code in box zal worden weergegeven.Voer de geregistreerde PIN Code in om de PIN LOCK functie uit te schakelen. Als er 3 keer een onjuist PIN Code wordt ingevoerd, wordt het menu gesloten.3 Indien u uw PIN Code bent vergeten3-1 Houd terwijl het Voer PIN Code in box venster wordt getoond de RESET knop op de afstandsbediening 3 seconden lang ingedrukt, of houd de INPUT knop 3 seconden lang ingedrukt terwijl u op de projector op de ▶knop drukt.De Inquiring Code van 10 cijfers zal worden weergegeven.Indien er geen knoppeninvoer is voor ongeveer 5 minuten terwijl de Code gevraagd wordt weergegeven, zal de projector worden uitgeschakeld.3-2 Contacteer uw verdeler met de Code gevraagd van 10 cijfers.Uw PIN Code zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd.  |
Onderdeel Beschrijving
| TRANSITIE DETECTOR | Als deze functie op SCHAKEL IN staat terwijl de verticale hoek van de projector of de spiegelinstelling waarbij de projector is aangezet verschilt van de voorheen opgenomen instelling, zal het TRANSITIE DETECTOR AAN alarm worden geactiveerd en zal de projector geen ingangssignaal weergeven. |  |
| • Om het signaal opnieuw weer te geven, zet u deze functie op SCHAKEL UIT.• Nadat het TRANSITIE DETECTOR AAN alarm ongeveer 5 minuten is weergegeven, zal de lamp uitgaan.• De keystone-instelfunctie is niet beschikbaar zolang de Transitie Dectector functie is ingeschakeld.1 De TRANSITIE DETECTOR inschakelen1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om de TRANSITIE DETECTOR te selecteren en druk dan op de ▶knop of de ENTER knop om het TRANSITIE DETECTOR aan/uit menu weer te geven. Selecteer SCHAKEL IN zodat de huidige hoek en SPIEGEL-instelling worden opgenomen.1-2 Gebruik de ▲/▼ knoppen om in het TRANSITIE DETECTOR aan/uit menu de instelling SCHAKEL IN te selecteren. Selecteer SCHAKEL IN zodat de huidige hoek-en SPIEGEL-instelling worden opgenomen. Het VOER NIEUW PASWOORD IN vak (klein) wordt weergegeven.1-3 Gebruik de ▲/▼/◄/► knoppen om een paswoord in te voeren.Breng de cursor naar de rechterkant van het VOER NIEUW PASWOORD IN (klein) vak, druk op ▶ knop om het OPNIEUW NIEUW PASWOORD vak weer te geven en voer dan hetzelfde paswoord opnieuw in.1-4 Breng de cursor naar de rechterkant van het OPNIEUW NIEUW PASWOORD vak en druk op de ▶ knop zodat het NOTEER NIEUW PASWOORD vak ongeveer 30 seconden wordt weergegeven. Maak een notitie van het paswoord.Druk op de ENTER knop van de afstandsbediening of op de ▶ knop van de projector om terug te keren naar het TRANSITIE DETECTOR aan/uit menu.Zorg dat u uw TRANSITIE DETECTOR paswoord niet vergeet.Deze functie zal slechts geactiveerd worden wanneer de projector wordt opgestart nadat de wisselstroom werd uitgeschakeld.Het is mogelijk dat deze functie niet juist werkt wanneer de projector niet stabiel staat wanneer SCHAKEL IN wordt geselecteerd.2 De TRANSITIE DETECTOR uitschakelen2-1 Volg de procedure in 1-1 om het TRANSITIE DETECTOR aan/uit menu weer te geven.2-2 Selecteer SCHAKEL UIT zodat het VOERPASWOORD IN vak (groot) verschijnt. Voer het geregistreerde paswoord in en het scherm keert terug naar het TRANSITIE DETECTOR aan/uit menu.Als een verkeerd paswoord wordt ingevoerd, zal het menu sluiten. Indien nodig, herhaalt u de procedure vanaf stap 2-1.3 Indien u uw paswoord bent vergeten3-1 Volg de procedure in 1-1 om het TRANSITIE DETECTOR aan/uit menu weer te geven.3-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven. De Code gevraagd van 10 cijfers zal worden weergegeven in de box.3-3 Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw paswoord zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd. |   VOER NIEUW PASWOORD IN box (klein)   VOER PASWOORD IN box (groot) | |
| Onderdeel Beschrijving | ||
| WACHTW. MIJN TEKST | De WACHTW. MIJN TEKST functie kan voorkomen dat MIJN TEKST wordt overschreven. MIJN TEKST aan/uit menu. Wanneer het paswoord is ingesteld voor MIJN TEKST;• Het MIJN TEKST WEERG. menu zal niet beschikbaar zijn, waardoor de WEERGAVE instelling niet kan worden gewijzigd.• Het MIJN TEKST BIJW. menu zal niet beschikbaar zijn, waardoor verhinderd wordt dat MIJN TEKST kan worden overschreven.1 WACHTW. MIJN TEKST inschakelen1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het WACHTW. MIJN TEKST te selecteren en druk op de ► knop om het WACHTW. MIJN TEKST aan/uit menu weer te geven.1-2 Gebruik de ▲/▼ knoppen in het WACHTW. MIJN TEKST aan/uit menu om SCHAKEL IN te selecteren. De VOER NIEUW PASWOORD IN box (klein) zal worden weergegeven.1-3 Gebruik de ▲/▼/◄/► knoppen om het paswoord in te voeren. Beweeg de cursor naar de rechterzijde van de VOER NIEUW PASWOORD IN box (klein) en druk de ► knop in om de OPNIEUW NIEUW PASWOORD box weer te geven, en voer hetzelfde paswoord opnieuw in.1-4 Beweeg de cursor naar de rechterzijde van de OPNIEUW NIEUW PASWOORD box en druk de ► knop in om het NOTEER NIEUW PASWOORD box voor ongeveer 30 seconden weer te geven, noteer het PASWOORD binnen die tijd.Door de ENTER knop op de afstandstbediening of de ► knop op de projector in te drukken, keert u terug naar het WACHTW.2 WACHTW. MIJN TEKST uitschakelen2-1 Volg de procedure in 1-1 om het WACHTW. MIJN TEKST aan/uit menu weer te geven.2-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven.Voer het geregistreerde paswoord in en het scherm zal terugkeren naar het WACHTW. MIJN TEKST aan/uit menu.Indien een onjuist paswoord wordt ingevoerd, zal het menu afsluiten.Herhaal indien nodig het proces van 2-1.3 Als u uw paswoord bent vergeten.3-1 Volg de procedure in 1-1 om het WACHTW. MIJN TEKST aan/uit menu weer te geven.3-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven. De code gevraagd van 10 cijfers zal worden weergegeven in de box.3-3 Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw paswoord zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd. | |
(vervolgd op volgende pagina)
| Onderdeel Beschrijving | ||
| MIJN TEKST WEERG. | (1) Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het MIJN TEKST WEERG. te selecteren en druk de ►knop in om het MIJN TEKST WEERG. aan/uit menu weer te geven.(2) Gebruik de ▲/▼ knoppen in het MIJN TEKST WEERG. aan/uit menu om in- of uitschakelen te selecteren.SCHAKEL IN ⇔ SCHAKEL UITIndien ingesteld op SCHAKEL IN, zal de ingevoerde MIJN TEKST worden weergegeven op het OPSTARTEN scherm en in het INPUT_INFORMATIE dialoogvenster.Deze functie is slechts beschikbaar wanneer de WACHTW. MIJN TEKST functie is SCHAKEL UIT. |    |
| MIJN TEKST BIJW. | (1) Gebruik de ▲/▼ knoppen in het VEILIGHEID om het MIJN TEKST BIJW. menu te selecteren en druk op de ►knop. Het MIJN TEKST BIJW. dialoogvenster zal worden weergegeven.(2) De huidige MIJN TEKST zal worden weergegeven op de eerste 3 regels. Indien er nog niets werd geschreven, zullen de regels leeg zijn.Gebruik de ▲/▼/◄/►knoppen en de ENTER of INPUTknop om karakters te selecteren en in te voeren. Om 1 teken tegelijk te wissen, kunt u op de RESETknop drukken of drukt u tegelijkertijd op de ◀knop en de INPUTknop. Als u de cursor bovendien naar VERWIJDEREN of ALLESWISSEN beweegt op het scherm en de ENTER of INPUTknop indrukt, zullen 1 of alle karakters worden gewist. MIJN TEKST kan maximum 24 karakters bevatten.(3) Om een reeds ingevoerd karakter te wijzigen, druk op de ▲/▼knop om de cursor naar één van de eerste 3 regels te verplaatsen, en gebruik de◄/►knoppen om de cursor op het karakter te plaatsen dat moet worden gewijzigd.Nadat de ENTER of INPUTknop is ingedrukt, is het karakter geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (2) hierboven.(4) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OK op het scherm en druk op de ►, ENTER of INPUTknop. Om terug te keren naar de MIJN TEKST zonder de wijzigingen op te slaan, verplaats de cursor naar ANNULEREN op het scherm en druk op de◄, ENTER of INPUTknop.De MIJN TEKST BIJW. functie is slechts beschikbaar wanneer de WACHTW. MIJN TEKST functie is SCHAKEL UIT. |    |
Onderhoud
De lamp vervangen
Een lamp heeft een beperkte levensduur. Als u de lamp gedurende lange periodes gebruikt, kan dat ertoe leiden dat de beelden donkerder worden of de kleurtoon zwakker. Hou er rekening mee dat elke lamp een verschillende levensduur heeft, en soms kan ze barsten of opbranden kort nadat u ze bent beginnen te gebruiken.
Het is aanbevolen om een nieuwe lamp klaar te houden en om de lamp vroeg te vervangen. Om een nieuwe lamp in te kopen, contacteert u uw dealer en geeft u het lamptypenummer op.
Typenummer: DT01141
De lamp vervangen
- Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector minstens 45 minuten afkoelen.
- Bereid een nieuwe lamp voor. Indien de projector is gemonteerd aan het plafond, of als de lamp is gesprongen, vraag de dealer dan ook om de lamp te vervangen.
Als u de lamp zelf vervangt, volgt u de volgende procedure.
- Draai de schroef van de lampdeksel (gemarkeerd met pijl) los en verwijder vervolgens de lampdeksel door dit te verschuiven en op te tillen.
- Maak de 2 schroeven (aangegeven door een pijl) van de lamp los en licht de lamp zachtjes op met de handvat. Maak nooit andere schroeven los.
- Voer de nieuwe lamp in en draai de 2 schroeven van de lamp die waren losgemaakt in het voorgaande proces opnieuw stevig vast om de lamp vast te zetten.
- Pas de nokken en uitsparingen van de lampdeksel en de projector op elkaar en schuif de lampdeksel weer op zijn plaats. Draai vervolgens de schroef van de lampdeksel weer vast.
- Schakel de projector in en stel de lamptijd opnieuw in d.m.v. het puntje LAMPTIJD in het OPTIE-menu.
(1) Druk op de MENU-knop om een menu weer te geven.
(2) Richt de cursur op "GEAVANCEERD" in het menu d.m.v. de ▼/▲-knop en druk dan op de ▶-knop.
(3) Richt de cursor op OPTIE in de linkerkolom van het menu d.m.v. de ▼/▲-knop en druk dan op de ▶-knop.
(4) Richt de cursor op LAMPTÍJD d.m.v. de ▼/▲-knop en druk dan op de ▶-knop. Er verschijnt een dialoogvenster.
(5) Druk op de ►-knop om "OK" te selecteren in het dialoogvenster. Daardoor wordt de lamptijd gereset.
⚠️ VOORZICHTIG ▶ Raak de interne onderdelen van de projector niet aan terwijl de lamp verwijderd is.
N.B. • Reset de lamptijd alleen wanneer u de lamp hebt vervangen. Zo is de indicatie over de lamp altijd juist.
De lamp vervangen (vervolg)
Waarschuwing i.v.m. de lamp
HOOG VOLTAGE
HOGE TEMPERATUUR
HOGE DRUK
▶ De projector gebruikt een hogedrukkwiklamp. De lamp kan stuk gaan met uitbranden, als ze wordt gestoten of gekrast, wordt vastgenomen terwijl ze heet slijt. Hou er rekening mee dat elke lamp een verschillende levensduur heeft, en en of opbranden kort nadat u ze bent beginnen te gebruiken. Bovendien is het meer de lamp barst, er stukken glas in de lampbehuizing vliegen, en dat er gas et kleine glasdeeltjes uit de uitlaatgaten van de projector naar buiten komen.
▶ Over het verwijderen van een lamp: Dit product bevat een kwiklamp. Deponeer het niet bij het gewone vuilnis. Verwijder het in overeenstemming met de milieuwetgeving.
- Voor recyclage van lampen, ga naar www.lamprecycle.org (in de VS).
- Voor het weggooien van dit product contacteert u uw lokale gemeentebestuur of www.eiae.org (in de VS) of www.epsc.ca (in Canada).
Voor verdere informatie, bel uw leverancier.
⚠ WAARSCHUWING
Ontkoppel de stekker uit het stop- contact
- Als de lamp breekt (wat gepaard gaat met een luide knal), trek dan de stroomkabel uit het stopcontact en vraag een vervangingslamp aan bij uw lokale verdeler. Let op, glasschervan kunnen de interne onderdelen van de projector beschadigen of u verwonden als u de projector opent. Probeer dus de projector niet zelf te reinigen en de lamp niet zelf te vervangen.
- Als de lamp breekt (wat gepaard gaat met een luide knal), moet u de kamer goed verluchten en ervoor zorgen dat u het gas of de kleine deeltjes die uit de uitlaatgaten naar buiten komen niet inademt of in contact laat komen met uw ogen of mond.
- Alvorens u de lamp vervangt, schakelt u de projector uit en trekt u de stroomkabel uit. Wacht vervolgens minstens 45 minuten om de lamp voldoende te laten afkoelen. Als u de lamp vastneemt terwijl ze nog heet is, kunt u brandwonden oplopen en kan de lamp ook beschadigd worden.
- Schroef nooit een schroef los, behalve de aangeduide schroeven (gemarkkeerd met een pijl).
- Open de lampbehuizing niet terwijl de projector aan het plafond hangt. Dat is gevaarlijk, want als de lamp is gebroken, zullen de stukken glas eruitvallen wanneer de behuizing wordt geopend. Bovendien is het gevaarlijk om op hoge plaatsen te werken, dus vraag aan uw lokale verdeler om de lamp te vervangen, ook als die niet gebroken is.
- Gebruik de projector niet met de lampbehuizing verwijderd. Zorg ervoor dat bij het vervangen van de lamp de schroeven stevig zijn vastgedraaid. Losse schroeven zouden schade of letsel kunnen veroorzaken.
- Gebruik alleen de lamp van het gespecifi eerste type. Gebruik van een lamp die niet voldoet aan de lampspecifi caties van deze projector, kan leiden tot brand, beschadiging of een kortere levensduur van de projector.
- Indien de lamp breekt kort nadat ze voor het eerst in gebruik werd genomen, zijn er mogelijk nog andere elektriciteitsproblemen dan de lamp. Als dat het geval is, contacteer dan uw lokale dealer of vertegenwoordiger.
- Ga er voorzichtig mee om: stoten of krassen zouden ervoor kunnen zorgen dat de lamp breekt tijdens gebruik.
- Als u de lamp gedurende langere tijd niet gebruikt, kan dat ertoe leiden dat ze minder fel brandt, niet aangaat of breekt. Als de beelden donker lijken of als de kleurtoon vaag is, vervang de lamp dan zo snel mogelijk. Gebruik geen oude (gebruikte) lampen. Die kunnen een defect veroorzaken.
Het luchtfi Iter reinigen en vervangen
De luchtfi Itereenheid van deze projector bestaat uit een fi Iterafdekking, twee soorten fi Iters en een fi Iterframe. Het nieuwe, dubbel zo grote fi Itersysteem zal naar verwachting langer blijven functioneren dan voorheen. Desalniettemin dient u het regelmatig te controleren en schoon te maken om er zeker van te kunnen zijn dat de projector goed gekoeld wordt en naar behoren kan blijven functioneren. Wanneer de aanduidingen of een melding u erop wijzen dat het luchtfi Iter schoongemaakt moet worden, dient u dit zo snel mogelijk te doen. Vervang de fi Iters wanneer deze beschadigd zijn of te zeer vervuild. Voor nieuwe fi Iters dient u uw dealer het volgende typenummer door te geven.
Wanneer u de lamp vervangt, vervang dan ook het luchtfi Iter. Een luchtfi Iter van een specifi ek type zal samen met de vervangingslamp voor deze projector worden geleverd.
- Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector voldoende afkoelen.
- Gebruik een stofzuiger op en rond de fi Iterbehuizing.
- Pak de knoppen van het fi Iterdeksel vast en trek het fi Iterdeksel naar boven om dit te verwijderen.
- Gebruik een stofzuiger voor de fi Iteropening van de projector.
- Neem het fi Iter met de fi jne mazen naar buiten terwijl u het fi Iterdeksel vasthoudt. Wij raden u aan het fi Iter met de grove mazen in het fi Iterdeksel te laten.
- Gebruik de stofzuiger om beide kanten van het fi Iter met de fi jne mazen schoon te maken terwijl u het fi Iter zo vasthoudt dat dit niet in de stofzuiger wordt gezogen. Houd de stofzuiger tegen de binnenkant van het fi Iterdeksel om het fi Iter met de grove mazen schoon te maken. Als de fi Iters beschadigd of erg vervuild zijn, moet u ze door nieuwe vervangen.
- Plaats het fi lter met de fi jne mazen op het fi lter met de grove mazen, met de genaaide kant naar boven.
- Zet de fi Itereenheid terug in de projector.
Filter (fi jne mazen)
Het luchtfi Iter reinigen en vervangen (vervolg)
9. Schakel de projector in en reset de filterijd d.m.v. het FILTERTIJD-item in het SNELMENU.
(1) Druk op de MENU-knop om een menu weer te geven.
(2) Richt de cursor op FILTERTIJD d.m.v. de ▼/▲-knop en druk dan op de ▶-knop. Er verschijnt een dialoogvenster.
(3) Druk op de ▶-knop om "OK" te selecteren in het dialoogvenster. Daardoor wordt de fi Itertijd gereset.
⚠ WAARSCHUWING ▶ Voor verzorging van het luchtfi Iter, verzeker u ervan dat het netsnoer niet in het stopkontant zit, laat vervolgens de projector voldoende afkoelen. Als u het luchtfi Iter onderhoudt terwijl de projector nog heet is, kan dat een elektrische schok, brandwonden of schade aan de projector veroorzaken.
- Gebruik enkel het luchtfi Iter van het gespecifi eerste type. Gebruik de projector niet zonder het luchtfi Iter of het fi Iterdeksel. Dat zou kunnen leiden tot brand of een storing in de projector.
▶ Maak het luchtfi Iter regelmatig schoon. Als het luchtfi Iter verstopt raakt door stof e.d. stijgt de binnentemperatuur en dat kan leiden tot brand, brandwonden of storingen in de projector.
N.B. • Vervang het luchtfi Iter als het beschadigd of te vuil is.
- Wanneer u de projectielamp vervangt, vervang dan ook het luchtfi Iter. Een luchtfi Iter van een specifi ek type zal samen met de vervangingslamp voor deze projector worden geleverd.
- Reset de fi Itertijd alleen wanneer u de luchtfi Iter hebt schoongemaakt of vervangen, voor een juiste aanduiding over de luchtfi Iter.
- De projector zou een bericht zoals "CONTROLEER DE LUCHTSTROOM" kunnen weergeven of schakel de projector uit, om te voorkomen dat de temperatuur binnenin te hoog oploopt.
Andere verzorging
Binnenkant van de projector
Om te zorgen dat uw projector veilig is in gebruik, moet u hem ongeveer om het jaar laten schoonmaken en inspecteren bij uw verdeler.
De lens onderhouden
Indien de lens onvolkomendheden bezit, vuil of wazig is, kan dat de oorzaak zijn van deterioratie van de weergave. Zorg goed voor de lens en behandel ze met zorg.
- Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector voldoende afkoelen.
- Nadat u geconstateerd hebt dat de projector voldoende is afgekoeld, veegt u de lens zachtjes schoon met een commercieel verkrijgbaar lensreinigingsdoekje. Raak de lens niet rechtstreeks met de hand aan.
De behuizing en de afstandsbediening onderhouden
Onjuist onderhoud kan ongewenste gevolgen hebben zoals ontkleuring, afbladerende verf, enz.
- Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector voldoende afkoelen.
- Nadat u hebt geconstateerd dat de projector voldoende is afgekoeld, wrijft u de lens lichtjes schoon met gaas of een zachte doek.
Indien de projector heel vuil is, dip dan een zachte doek in water of een neutraal schoonmaakproduct opgelost in water, en wrijf zachtjes schoon nadat u de doek eerst goed hebt uitgeknepen. Veeg de projector dan voorzichtig af met een zachte, droge doek.
⚠ WAARSCHUWING ▶ Alvorens u met het onderhoud te beginnen, moet u ervoor zorgen dat stroomkabel niet is aangesloten en moet u de projector vervolgens voldoende laten afkoelen. Onderhoud van de projector bij hoge temperatuur kan brandwonden en/of defecten in de projector veroorzaken.
▶ Probeer nooit zelf de binnenkant van de projector te onderhouden. Dat kan gevaarlijk zijn.
▶Vermijd dat de projector vochtig wordt of dat er vocht in de projector terechtkomt. Dat zou kunnen leiden tot brand, een elektrische schok en/of een storing in de projector.
- Zet niets in de buurt van de projector dat water, schoonmaakproducten of chemicaliën bevat.
- Gebruik geen aërosols of spuitbussen.
⚠️ VOORZICHTIG ▶ Zorg goed voor de projector in overeenstemming met het volgende. Onjuist onderhoud kan niet alleen letsel veroorzaken, maar kan ook ongewenste gevolgen hebben zoals ontkleuring, afbladerende verf, enz.
- Gebruik geen andere schoonmaak- of chemische producten dan opgegeven in deze handleiding.
▶ Blink niet op of wrijf niet met harde voorwerpen.
Oplossingen vinden
Als zich een abnormale situatie voordoet, hou dan onmiddellijk op met de projector te gebruiken.
⚠ WAARSCHUWING ▶ Gebruik de projector nooit als er zich abnormale zaken voordoen zoals rook, vreemde geur, overmatig lawaai, beschadigde behuizing of elementen of kabels, penetratie van vloeistoffen of vreemde stoffen, enz. In dergelijke gevallen dient u onmiddellijk de stroom uit te schakelen en de stekker uit het stopkontact te halen. Wanneer u zeker bent dat de rook of geur zijn gestopt, neemt u contact op met uw dealer of onderhoudsbedrijf.
Als er zich een probleem voordoet met de projector, worden de volgende controles en maatregelen aanbevolen voordat u een herstelling aanvraagt. Als het probleem daardoor niet is opgelost, neem dan contact op met uw verdeler of onderhoudsbedrijf. Zij zullen u vertellen welke garantiebepalingen van toepassing zijn.
Gerelateerde berichten
Wanneer een bericht verschijnt, voer dan de controles en handelingen uit die in de volgende tabel staan beschreven. Hoewel deze berichten automatisch zullen verdwijnen na enkele minuten, zullen ze opnieuw verschijnen telkens de stroom wordt ingeschakeld.
| Bericht Beschrijving | |
| Er is geen ingangssignaal. Controleer de signaalinvoerverbinding en de status van de signaalbron. | |
| De horizontale of verticale frequentie van het ingangssignaal bevindt zich niet binnen het opgegeven bereik. Controleer de specifi caties voor uw projector of die voor de signaalbron. | |
| Er komt een ongeschikt signaal binnen. Controleer de technische gegevens van uw projector of die van de signaalbron. | |
| De interne temperatuur wordt hoger. Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Na de volgende items te hebben gecontroleerd, schakelt u de stroom weer in. Is er een luchtdoorlaatopening geblokkeerd? Is het luchtfi Iter vuil? Is de omgevingstemperatuur hoger dan 35°C? Als dezelfde indicatie wordt weergegeven na de oplossing van het probleem, stel dan het item VENTI SNELHEID of het item SERVICE in het OPTIE-menu in op HOOG. | |
| Bij het reinigen van het luchtfi Iter moet u op het volgende letten. Schakel de stroom onmiddellijk uit en maak het luchtfi Iter schoon of vervang het en raadpleeg daarbij de sectie "Het luchtfi Iter reinigen en vervangen" van deze handleiding. Denk eraan om de fi Itertimer te resetten nadat u het luchtfi Iter hebt schoongemaakt of vervangen (46). | |
Over de controlelampjes
Als de werking van de controlelampjes LAMP, TEMP en POWER anders zijn dan anders, voer dan de controles en handelingen uit die in de volgende tabel staan beschreven.
| POWER-controlelampje | LAMP-controlelampje | TEMP-controlelampje | Beschrijving |
| BrandendInOranje | isuit | isuit | De projector staat stand-by.Raadpleeg de sectie "Stroom aan/uit ". |
| KnipperendInGroen | isuit | isuit | De projector is aan het opwarmen.Even geduld. |
| BrandendInGroen | isuit | isuit | De projector is ingeschakeld.Normale bewerkingen kunnen worden uitgevoerd. |
| KnipperendInOranje | isuit | isuit | De projector is aan het afkoelen.Even geduld. |
| KnipperendInRood | (om het even) | (om het even) | De projector is aan het afkoelen. Er werd een fout gedetecteerd.Even geduld tot het POWER-indicatorlampje stopt met knipperen en voer dan de correcte maatregel uit op basis van de onderstaande itembeschrijvingen. |
| KnipperendInRoodofBrandendInRood | BrandendInRood | isuit | De lamp gaat niet aan en het is mogelijk dat het binnenste gedeelte oververhit is geraakt.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u de volgende items, en schakelt u vervolgens de stroom weer in.Is er een geblokkeerde luchtdoorgang?Is de luchtfi Iter vuil?Is de omgevingstemperatuur hoger dan 35°C?Als dezelfde indicatie wordt weergegeven nadat u het probleem hebt proberen op te lossen, vervang dan de lamp en raadpleeg daarbij de "De lamp vervangen" sectie. |
| KnipperendInRoodofBrandendInRood | KnipperendInRood | isuit | De lampbehuizing is niet op de juiste manier bevestigd.Schakel de stroom uit en laat de projector minstens 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u of de lampbehuizing nog goed bevestigd is.Schakel na eventueel onderhoud de stroom weer in.Als dezelfde indicatie nog wordt weergegeven nadat u het probleem hebt proberen op te lossen, neem dan contact op met uw verdeler of onderhoudsbedrijf. |
| KnipperendInRoodofBrandendInRood | isuit | KnipperendInRood | De koelventilator werkt niet.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert of er geen vreemde stoffen zijn terechtgekomen in de ventilator, enz. en schakelt u de stroom weer in.Als dezelfde indicatie wordt weergegeven nadat u het probleem hebt proberen op te lossen, neem dan contact op met uw verdeler of onderhoudsbedrijf. |
Over de controlelampjes (vervolg)
| POWER-controlelampje | LAMP-controlelampje | TEMP-controlelampje | Beschrijving |
| KnipperendInRoodofBrandendInRood | isuit | BrandendInRood | Het is mogelijk dat het binnengedeelte oververhit is geraakt.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u de volgende items, en schakelt u vervolgens de stroom weer in.Is er een geblokkeerde luchtdoorgangopening?Is de luchtfi iter vuil?Is de omgevingstemperatuur hoger dan 35°C?Als dezelfde indicatie wordt weergegeven nadat u het probleem hebt proberen op te lossen, stel dan de VENTI SNELHEID van het puntje SERVICE in het OPTIE-menu in op HOOG (48). |
| BrandendInGroen | Simultaan knipperend in Rood | Het is tijd om het luchtfi Iter schoon te maken.Schakel de stroom onmiddellijk uit en maak het luchtfi Iter schoon of vervang het. Raadpleeg daarbij de "Het luchtfi Iter reinigen en vervangen"-sectie. Denk eraan om de fi Itertimer te resetten nadat u het luchtfi Iter hebt schoongemaakt of vervangen.Schakel de stroom weer in nadat u het probleem hebt opgelost. | |
| BrandendInGroen | Afgewisseld knipperend in Rood | Het is mogelijk dat het binnengedeelte overdreven afgekoeld is geraakt.Gebruik de eenheid alleen binnen de gebruikstemperatuurparameters (5°C tot 35°C).Schakel de stroom weer in nadat u het probleem hebt opgelost. | |
N.B. • Wanneer het binnengedeelte oververhit is geraakt, wordt de projector om veiligheidsredenen automatisch uitgeschakeld en kunnen de indicatorlampjes ook uitgaan. In dat geval trekt u de stroomdraad uit en wacht u minstens 45 minuten. Nadat de projector voldoende is afgekoeld, controleert u of de lamp en de lampbehuizing nog goed bevestigd zijn en schakelt u vervolgens de stroom weer in.
Als het moeilijk is om sommige verkeerde instellingen te corrigeren, kunt u met de functie FABRIEKSRESET van het onderdeel SERVICE in het OPTIE-menu (49) alle instellingen (behalve TAAL, FILTERTIJD, LAMPTIJD, FILTERMELDING en VEILIGHEID-instellingen enz.) resetten naar de fabrieksinstellingen.
Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden
Voor de fenomenen die gemakkelijk voor machinedefecten gehouden kunnen worden, voert u de controles en handelingen uit die in de volgende tabel staan beschreven.
| Fenomeen Gevallen die geen machinedefecten betreffen | Referentiebladzijde | |
| Er komt geen stroom op. | De elektrische stroomkabel is niet aangesloten.Sluit de stroomkabel op de juiste wijze aan. | 11 |
| De hoofdstroombron is tijdens de werking onderbroken door bijvoorbeeld een stroomonderbreking (panne), enz.Haal de stekker uit het stopcontact en laat de projector minstens 10 minuten afkoelen. Schakel vervolgens de stroom opnieuw in. | 11, 14 | |
| Ofwel is er geen lamp en/of lampbehuizing aanwezig, ofwel is één van beide niet goed vastgemaakt.Schakel de stroom uit en haal de stekker uit het stopcontact.Laat de projector minstens 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleert u of de lamp en de lampbehuizing nog goed bevestigd zijn en schakelt u vervolgens de stroom weer in. | 56, 57 | |
| Er wordt geen geluid of beeld uitgevoerd. | De signaalkabels zijn niet op de juiste wijze aangesloten.Sluit de verbindingskabels op de correcte wijze aan. | 9 |
| Signaalbron werkt niet correct.Stel het signaalbrontoestel op de juiste wijze in door de handleiding van het brontoestel te raadplegen. | - | |
| De invoerovergangsinstellingen komen niet overeen.Selecteer het invoersignaal en verbeter de instellingen. | 16, 17 | |
| De BLANK-functie voor beelden en de MUTE-functie voor geluid werken.AV DEMPEN is wellicht ingeschakeld.Raadpleeg het item "Er komt geen geluid uit" en "Er worden geen beelden weergegeven" op de volgende pagina om de MUTE-functie en de BLANK-functie uit te schakelen. | 16, 23, 47 | |
(Vervolgd op volgende pagina)
Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden (vervolg)
| Fenomeen Gevallen die geen machinedefecten betreffen | Referentiebladzijde | |
| Er komt geen geluid uit. | De signaalkabels zijn niet op de juiste wijze aangesloten.Sluit de audiokabels op de juiste wijze aan. | 9 |
| De MUTE-functie werkt.Herstel het geluid door op de MUTE- of de VOLUME+/--knop op de afstandsbediening te drukken. | 16 | |
| Het volume is ingesteld op een uiterst laag niveau.Stel het volume in op een hoger niveau met behulp van de menufunctie of de afstandsbediening. | 16 | |
| De AUDIOBRON/LUIDSPREKER-instelling is niet juist.Stel de AUDIOBRON/LUIDSPREKER-instelling juist in in het menu AUDIO. | 38 | |
| Er worden geen beelden weergegeven. | De lensdop is bevestigd.Verwijder de lensdop. | 15 |
| De signaalkabels zijn niet op de juiste wijze aangesloten.Sluit de verbindingskabels op de correcte wijze aan. | 9 | |
| De helderheid is ingesteld op een uiterst laag niveau.Stel HELDER in op een hoger niveau met de menu-functie. | 28 | |
| De computer kan de de projector niet detecteren als een plug-en-play-monitor.Controler of de computer een plug-en-play-monitor kan detecteren door met een andere plug-en-play-monitor te testen. | 10 | |
| Het BLANK scherm wordt weergegeven.Druk op de BLANK-knop op het bedieningspaneel of de afstandsbediening. | 23 | |
| Videoschermweergave staat stil. | De BEVRIES-functie is ingeschakeld.Druk op de knop FREEZE om het scherm weer naar normaal te herstellen. | 23 |
| Kleuren hebben vervaagd voorkomen of de kleurtoon is zwak. | De kleurinstellingen staan niet juist ingesteld.Voer beeldaanpassingen uit bij de instellingen KLEURTEMP., KLEUR, TINT en/of KLEURVARIATIE met behulp van de menufuncties. | 29, 33 |
| De KLEURVARIATIE-instelling is niet geschikt.Wijzig de KLEURVARIATIE-instelling naar AUTO, RGB, SMPTE240, REC709 of REC601. | 33 | |
(Vervolgd op volgende pagina)
Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden (vervolg)
| Fenomeen Ge | vallen die geen machinedefecten betreffen | Referentiebladzijde |
| Afbeeldingen zien er donker uit. | De helderheid en/of het contrast zijn op een zeer laag niveau ingesteld.Stel HELDER en/of CONTRAST-instellingen bij tot een hoger niveau met behulp van de menufunctie. | 28 |
| De ECO STAND functie werkt.Selecteer KRACHTIG voor het ECO STAND onderdeel in het INSTELLING menu. | 37 | |
| De lamp nadert het einde van haar levensduur.Vervang de lamp. | 56, 57 | |
| Afbeeldingen zien er wazig uit. | De focus-instelling en/of de horizontale fase-instelling zijn niet juist ingesteld.Pas de focus aan met behulp van de scherpstelring en/of pas de H FASE aan met behulp van de menu-functie. | 19, 32 |
| De lens is vies of wazig.Maak de lens schoon volgens de sectie "De lens onderhouden". | 60 | |
| Er wordt geen signaal uitgevoerd via de MONITOR OUT en AUDIO OUT poorten. | De SPAARSTAND functie werkt in de standby staat.Selecteer NORMAAL voor de UIT(STANDBY) in het INSTELLING menu. | 37 |
| RS-232C werkt niet. | ||
| Er kan verslechtering van het beeld optreden, zoals fl ikkeren of strepen op het scherm. | Als de projector in de Eco stand werkt, is het mogelijk dat het beeld gaat fl ikkeren.Zet de ECO STAND op KRACHTIG, en zet AUTO ECO STAND op SCHAKEL UIT, in het INSTELLEN-menu. | 36, 37 |
| De OVERSCAN ratio is te groot.Stel OVERSCAN in het BEELD menu kleiner in. | 31 | |
| Teveel VIDEO NR.Wijzig in het INPUT menu de VIDEO NR instelling. | 33 | |
| De functie STILZETTEN werkt niet bij dit inputsignaal.Verander in het INPUT menu STILZETTEN in SCHAKEL UIT. | 34 |
N.B. • Er kunnen heldere of donkere stukken op het scherm verschijnen. Dat is een unieke eigenschap van LCD-weergave en het wijst niet op een machinedefect.
Specificaties
Specificaties
| Onderwerp Technische gegevens | |
| Productnaam Liquid crystal projector | |
| LCD-paneel 786.432 beeldpunten (1024 horizontaal x 768 verticaal) | |
| Lamp 200 W UHB | |
| Luidspreker 1 W | |
| Stroomvoorziening 100-120 wisselstroom/2,9 A, 220-240 wisselstroom/1,4 A | |
| Stroomverbruik 100-120 wisselstroom/290 W, 220-240 wisselstroom/270 W | |
| Temperatuurbereik 5 ~ 35 °C (Operating) | |
| Afmetingen | 306 (B) x 77 (H) x 221 (D) mm* Exclusief uitstekende onderdelen. Gelieve het volgende fi guur te raadplegen. |
| Gewicht (massa) Ongeveer 2,2 kg | |
| Poorten | Computer-ingangspoortCOMPUTER IN1 ......D-sub 15 pin mini x1COMPUTER IN2 ......D-sub 15 pin mini x1Computer-uitgangspoortMONITOR OUT ......D-sub 15 pin mini x1Video-ingangspoortS-VIDEO ...... mini DIN 4 pin x1VIDEO ...... RCA x1Audio ingangs-/uitgangspoortAUDIO IN1......Stereo mini x1AUDIO IN2......Stereo mini x1AUDIO OUT......Stereo mini x1AndereUSB ......USB-B x1CONTROL ...... D-sub 9 pin x1 |
| Los verkrijgbare onderdelen | Lamp: DT01141Filterset: UX36761Montagemateriaal: HAS-X1 (Beugel voor plafondmontage)HAS-204L (Bevestigingsadapter voor laag plafond)HAS-304H (Bevestigingsadapter voor hoog plafond)Tas: PX10692Laser-afstandsbediening: RC-R008* Voor meer informatie, neem contact op met uw dealer. |
Specificities (vervolg)
[eenheid: mm]
Projector
ED-X50/ED-X52
Gebruiksaanwijzing (beknopt)
Bedankt voor de aankoop van deze projector.
Lees de handleiding voordat u het product gebruikt zodat een veilige en juiste bediening van het product worden verkregen.
⚠ WAARSCHUWING ▶ Voor gebruik van dit product, verzeker u ervan alle handleidingen voor dit product te lezen. Bekijk “Gebruik van de CD handleiding” (15) om de handleidingen op de CD te lezen. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen.
▶ Schenk aandacht aan alle waarschuwingen en opmerkingen in de handleidingen of op het product. Volg alle instructies in de handleidingen of op het product.
▶Verzeker u ervan alvorens dit product te gebruiken alle handleidingen van het product te lezen.
N.B. • In deze handleiding wordt met "de handleidingen" alle bij het product geleverde documentatie bedoeld en met "het product" worden de projector en de bijgeleverde accessoires bedoeld, tenzij anders vermeld.
Inhoud
[Non-Text]
Voordat u begint 2
Uitleg van de gebruikte titels en symbolen .....2
Belangrijke veiligheidsinstructies ....2
Mededelingen over regelgevingen ..... 3
Over elektromagnetische interferentie......3
Over het weggooien van elektrische en elektronische apparatuur .....4
Inhoud van de verpakking 4
Voorbereidingen 5
Batterijen plaatsen in de afstandsbediening .....5
Opstellen 6
Uw apparaten aansluiten 7
[Non-Text]
De voeding aansluiten 8
De netvoeding inschakelen 8
De neiging van de projector instellen ... 9
Weergave van het beeld 10
De projector uitzetten 11
De lamp vervangen 12
De luchtfi Iter schoonmaken en vervangen .... 14
Gebruik van de CD handleiding...... 15
Uitleg van de gebruikte titels en symbolen
In verband met de veiligheid worden in de handleidingen en op het product de volgende titels en symbolen gebruikt. Besteed bijzondere aandacht aan de informatie op de betreffende plaatsen.
⚠ WAARSCHUWING Hier wordt u gewaarschuwd voor de kans op ernstig of fataal letsel.
⚠VOORZICHTIG Hier wordt u gewaarschuwd voor de kans op letsel of beschadiging van de apparatuur.
OPMERKING Hier wordt andere belangrijke informatie verschaft.
Belangrijke veiligheidsinstructies
Hieronder volgen belangrijke instructies voor een veilig gebruik van het product. Volg deze instructies altijd nauwgezet op. De producent aanvaardt geen aansprakelijkheid voor eventuele schades die het gevolg zijn van verkeerde handelingen die voorbij gaan aan het normale gebruik zoals dat in de handboeken van deze projecten wordt gedefi nieerd.
⚠ WAARSCHUWING ▶ Gebruik het product niet wanneer dit niet normaal werkt (bijv. rook uitstoot, vreemd ruikt, na binnendringen van een vloeistof of voorwerp, bij een defect enz.). Mocht de projector vreemd werken, haal dan meteen de stekker uit het stopcontact.
▶Houd het product buiten het bereik van kinderen en huisdieren.
▶Gebruik het product niet wanneer er kans bestaat op blikseminslag.
▶Haal de stekker van de projector uit het stopcontact wanneer u het apparaat geruime tijd niet denkt te gebruiken.
▶Maak geen panelen van het apparaat open, tenzij dit in de handleiding wordt voorgeschreven. Laat eventueel onderhoud aan inwendige onderdelen over aan uw dealer of het servicepersoneel.
▶ Gebruik alleen de accessoires die door de fabrikant worden voorgeschreven of aanbevolen.
▶ Breng geen wijzigingen in de projector of de accessoires aan.
▶ Let erop dat er geen voorwerpen of vloeistoffen in het inwendige van het product terechtkomen.
▶ Wees voorzichtig dat het product niet nat wordt.
▶Plaats de projector niet in een ruimte waar oliën, zoals keuken- of machineolie, worden gebruikt. Olie kan het product beschadigen en storingen als gevolg hebben, of de projector kan naar beneden vallen.
▶ Stel het product niet aan schokken of stoten bloot.
- Plaats het product niet op een onstabiele ondergrond, zoals een schuin of wankel tafeltje.
- Zorg dat het product stevig staat. Plaats de projector zodanig dat het apparaat niet uitsteekt van het oppervlak waarop dit is geplaatst.
- Maak alle hulpstukken zoals het netsnoer en de aansluitkabels los van de projector wanneer u het apparaat gaat verplaatsen.
Kijk niet in de lens en de openingen van de projector wanneer de lamp brandt.
Kom niet te dicht bij de lampbehuizing en de ventilatieopeningen wanneer de projectielamp brandt. Ook nadat de lamp is gedoofd, mag u er niet te dicht bij komen want de lamp blijft nog een tijdje heet.
Mededelingen over regelgevingen
Over elektromagnetische interferentie
In Canada
Dit klasse B digitaal toestel voldoet aan de Canadese ICES-003.
In de VS en andere landen waarop de FCC-voorschriften van toepassing zijn
Verklaring van eenvormigheid
Handelsnaam
HITACHI
Model nummer
ED-X50, ED-X52
Verantwoordelijke partij
Hitachi America, Ltd.
Adres 900 Hitachi way,
Chula Vista, CA 91914-3556 U.S.A.
Telefoonnummer
+1 -800-225-1741
Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik van het apparaat moet voldoen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet alle ontvangen storingen opnemen, inclusief storingen die leiden tot ongewenste werking. Deze apparatuur werd getest en goedgekeurd binnen de grenzen van een digitaal toestel van klasse B, onderhavig aan deel 15 van de FCC regelgeving.
Deze beperkingen zijn ontworpen om een redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële omgeving. Deze uitrusting veroorzaakt, gebruikt en kan radiofrequentie energie uitstralen en kan bij hinderlijke interferentie veroorzaken voor radiouitzendingen indien de installatie niet gebeurde volgens de instructies in de handleiding. Dat biedt echter geen garantie dat interferentie niet zal voorkomen in een gegeven opstelling. Indien deze apparatuur hinderlijke interferentie veroorzaakt voor radio of televisie, wat vastgesteld kan worden door de apparatuur aan- en uit te schakelen, wordt de gebruiker aangemoedigd om te proberen om de interface te corrigeren door middel van een of meer van de volgende maatregelen:
- Richt de antenne elders of verplaats deze.
- Vergroot de afstand tussen het apparaat en de ontvanger.
- Verbind het apparaat met een uitgang van een ander circuit dan dat waar de ontvanger op is aangesloten.
- Vraag hulp aan de verdeler of een ervaren radio/TV technicus.
RICHTLIJNEN VOOR GEBRUIKERS: Deze uitrusting is in overeenstemming met de vereisten voor FCC –materiaal (Federal Communication Commission) op voorwaarde dat de volgende voorwaarden zijn vervuld:
Sommige kabels moeten gebruikt worden door de centrale eenheid. Gebruik de bijkomende kabel of een aangewezen type voor de verbinding.Verbind de kern met de projector indien de kabel maar aan een kant een kern heeft.
VOORZICHTIG: Veranderingen of wijzigingen die niet speciaal door de verantwoordelijke partij zijn goedgekeurd, kunnen leiden tot het nietig verklaren van de autoriteit van de gebruiker om dit toestel te gebruiken.
Mededelingen over regelgevingen (vervolg)
Over het weggooien van elektrische en elektronische apparatuur
Het symbool is in overeenstemming met de EU-Richtlijn betreffende afgedankte elektrische en elektronische apparatuur (AEEA) 2002/96/EC. Het symbool geeft aan dat de apparatuur, de meegeleverde batterijen inbegrepen, NIET mag worden gestort als ongesorteerd stedelijk huisvuil, maar moet worden ingezameld via de voorziene terugname- en inzamelingssystemen. Als de batterijen, oplaadbare batterijen of accu's die zijn meegeleverd met dit toestel voorzien zijn van de chemische symbolen Hg, Cd, of Pb, dan hebben deze batterijen een gehalte aan zware metalen van, respectievelijk, meer dan 0,0005% kwik (Hg), meer dan 0,002% cadmium (Cd), of meer dan 0,004% lood (Pb).
Inhoud van de verpakking
Bij uw projector zouden de onderdelen hieronder bijgesloten moeten zijn. Controleer of alle onderdelen bijgesloten zijn. Neem contact op met uw dealer indien er onderdelen missen.
(1) Afstandsbediening met twee AA batterijen
(2) Netsnoer
(3) Computerkabel
(4) Lensafdekkapje
(5) Gebruiksaanwijzing (Boek x1, CD x1)
(6) Veiligheidslabel
(1)
(2)
(3)
(4)
(5)
(6)
N.B. • Bewaar de originele verpakkingsmaterialen voor toekomstige verzendingen. Verzeker u ervan de originele verpakkingsmaterialen te gebruiken bij het verplaatsen van de projector. Wees extra voorzichtig met de lens.
Voorbereidingen
Batterijen plaatsen in de afstandsbediening
Gelieve de batterijen in de afstandsbediening te stoppen voor gebruik. Wanneer de afstandbediening niet goed meer werkt, kunt u dat misschien oplossen door de batterijen te vervangen. Wanneer u de afstandsbediening een lange tijd niet gebruikt, verwijdert u de batterijen uit de afstandsbediening en bewaart u ze op een veilige plek.
- Hou het haakje van het batterijdeksel vast en verwijder het deksel.
- Stop de twee AA-batterijen (HITACHI MAXELL, Onderdeelnr. LR6 of R6P)
volgens hun plus- en min-polen zoals aangeduid in de afstandsbediening.
- Herplaats de batterijklep in de richting van de pijl en klik ze terug op haar plaats.
⚠WAARSCHUWING ▶Behandel de batterijen altijd met zorg en gebruik ze alleen zoals voorgeschreven. Onjuist gebruik kan resulteren in batterij-explosie, scheurtjes of lekkage, wat kan resulteren in brand, letsel en/of vervuiling van de omgeving.
- Gebruik alleen de gespecifi ceerde batterijen. Gebruik geen batterijen van verschillende types tegelijkertijd. Mix geen nieuwe batterij met een gebruikte.
- Zorg dat de plus- en min-polen op de juiste plaats zitten wanneer u een batterij plaatst.
- Bewaar een batterij uit de buurt van kinderen en huisdieren.
- Een batterij niet heropladen, kortsluiten of uit elkaar halen.
- Zorg dat een batterij niet in vuur of water kan terechtkomen. Bewaar batterijen op een donkere, koele en droge plaats.
- Indien u een lekkage constateert bij een batterij, veeg dan het gelekte weg en vervang de batterij. Als het gelekte aan uw lichaam of kledij blijft hangen, spoel het dan onmiddellijk met veel water af.
- Houd u aan de plaatselijke wetten over het weggooien van de batterij.
Opstellen
Bekijk de hier beneden staande illustraties en tabellen, om de beeldgrootte en de projectie-afstand te bepalen. De waarden die in de tabel staan, zijn gebaseerd op een volledige beeldgrootte: 1024 x 768 ① De schermgrootte (diagonaal) ⓑ Projectie afstand (± 10%) ② Schermhoogte (±10%)
Op een horizontale oppervlakte Opgehangen aan het plafond
- Houd een ruimte van 30 cm of meer tussen de zijden van de projector en andere objecten zoals muren. Plaats of bevestig niets waardoor de lens of de uitlaatgaten worden afgedekt. - Wanneer de projector op een speciale manier wordt gemonteerd, zoals aan het plafond, hebt u het voorgeschreven montagemateriaal (16) en mogelijk professionele hulp nodig. Raadpleeg uw dealer voor verdere informatie over de installatie van de projector.
⚠WAARSCHUWING ▶ Installeer de projector in een stabiele horizontale positie.
▶Plaats de projector op een koele plek, en let erop dat er voldoende ventilatie is.
▶Plaats de projector niet op een plek waar het nat kan worden.
▶Plaats de projector niet in een ruimte waar oliën, zoals keuken- of machineolie, worden gebruikt.
▶Gebruik alleen het montagemateriaal dat door de fabrikant wordt voorgeschreven. Laat de installatie van de projector met het montagemateriaal over aan deskundig onderhoudspersoneel.
▶Lees de handleiding van het montagemateriaal en bewaar deze voor eventuele naslag.
⚠VOORZICHTIG ▶Vermijd het plaatsen van de projector op een rokerige, vochtige of stoffi ge plek.
▶Pas de richting van de projector aan om te voorkomen dat licht direct in contact komt met de afstandsbedieningssensor van de projector.
Uw apparaten aansluiten
Voor het aansluiten, gelieve de handleidingen van alle aan te sluiten apparaten en dit product te lezen. Verzeker u ervan dat het mogelijk is dat alle apparaten kunnen worden aangesloten op dit product, en bereid de noodzakelijke kabels voor het aansluiten voor. Gelieve te verwijzen naar de volgende illustraties over het aansluiten van hen. Voor invoer van een component video signaal naar de COMPUTER IN1/2 poort wordt u verwezen naar de "Gebruikershandleiding" op de CD.
⚠ WAARSCHUWING ▶ De projector en de accessoirs niet uit elkaar halen of wijzigen.
▶ Wees voorzichtig dat u de kabels niet beschadigt en gebruik geen beschadigde kabels.
⚠VOORZICHTIG ▶ Schakel all apparaten uit en koppel de stroomdraden los voordat u ze op de projector aansluit. Een onder spanning staand apparaat aansluiten op de projector kan extreem harde geluiden veroorzaken of andere abnormaliteiten die resulteren in storing of schade aan het apparaat en de projector.
▶ Gebruik geschikte meegeleverde kabels of kabels speciaal bedoeld voor de beoogde functie. Raadpleeg uw verdeler over andere kabels dan de meegeleverde, omdat ze mogelijk een specifi eke lengte of een ferrietkern moeten hebben volgens de voorschriften. Verbind het uiteinde met de kern met de projector, indien de kabel maar aan een kant een kern heeft.
▶ Vergewist u zich ervan dat apparaten op de juiste poorten zijn aangesloten. Incorrecte aansluiting kan resulteren in storing of schade aan het apparaat en de projector.
OPMERKING ▶ Gebruik de kabels met rechte pluggen en niet die met L-vormige pluggen, want de ingangspoorten van de projector zijn verzonken.
De voeding aansluiten
- Sluit de connector van het netsnoer aan op de AC IN (AC-ingang) van de projector.
- Stop het netsnoer in het stopcontact. Binnen een paar seconden na de stroomtoevoer verbinding, zal de POWERindicator oplichten en oranje gaan branden.
Gelieve te herinneren dat wanneer de DIRECT AAN functie is geactiveerd, de verbinding van stroomtoevoer de projector aan zal doen gaan.
⚠ WAARSCHUWING ▶ Wees extra voorzichtig wanneer u de stroomdraad aansluit, want onjuiste of gebrekkige aansluitingen kunnen resulteren in brand en/of elektrische schok.
- Gebruik alleen de stroomkabel die bij de projector werd meegeleverd. Wanneer die beschadigd is, neem dan contact op met uw dealer om een juiste te verkrijgen.
- Stop de stroomdraad enkel in een uitgang van dezelfde voltage als de stroomdraad. De stroomuitgang moet zich dichtbij de projector bevinden en moet gemakkelijk toegankelijk zijn. Verwijder de stroomkabel om hem helemaal los te maken van het apparaat.
- Nooit de stroomkabel wijzigen.
OPMERKING ▶ Dit product is ook ontworpen voor IT voedingssystemen met een fase-tot-fase spanning van 220 tot 240 V.
De netvoeding inschakelen
-
Zorg ervoor dat het netsnoer goed is aangesloten op de projector en het stopcontact.
-
Vergewist u ervan dat het POWER-controlelampje oranje brandt. Verwijder daarna de lensdop.
-
Druk op de STANDBY/ON-knop van de projector of de afstandsbediening.
De projectie-lamp zal oplichten en de POWER-indicator zal in groen beginnen te knipperen. Als de stroom volledig aan is, stopt de indicator met knipperen en blijft hij groen branden.
⚠ WAARSCHUWING ▶ Een fel licht wordt uitgezonden als het apparaat aanstaat. Kijk niet in de lens van de projector of binnen in de projector via andere openingen van de projector.
N.B. • Gelieve de projector aan te doen voor de verbonden apparaten.
- De projector heeft een DIRECT AAN functie, die de projector automatisch kan aanschakelen. Voor meer informatie, gelieve de "Gebruikershandleiding" te bekijken op de CD.
De neiging van de projector instellen
Als de plek waar de projector moet staan enigszins ongelijk is van rechts-naar-links, gebruik de afstelvoetjes om de projector horizontaal te plaatsen.
Met het voetje kunt u ook de projector kantelen om met een juiste hoek op het scherm te projecteren, door de voorkant van de projector binnen 12 graden te verhogen.
Deze projector heeft 2 afstelvoetjes en 2 elevator-knoppen. Een afstelvoetje is aan te passen door de elevator-knop aan dezelfde kant omhoog te trekken.
- Terwijl u de projector vasthoudt, trek de elevator-knop omhoog om het afstelvoetje los te maken.
- Positioneer de voorkant van de projector in de gewenste hoogte.
- Laat de elevator-knoppen los om het afstelvoetje te vergrendelen.
- Nadat u er zeker van bent dat het afstelvoetje is vergrendeld, zet de projector zachtjes neer.
- Indien noodzakelijk, kan het afstelvoetje handmatig worden gedraaid om meer preciese aanpassingen te maken. Houd de projector vast bij het draaien van het voetje.
1
Om een afstelvoetje los te maken, trek de elevator-knop aan dezelfde kant omhoog.
5
Om fi jne aanpassingen te maken, draai het voetje.
⚠️VOORZICHTIG ▶Hanteer de verstelknoppen niet zonder de projector vast te houden, want de projector kan vallen.
▶ De projector niet op een ander manier hellen dan de voorkant 12 graden of minder te verhogen met behulp van de verstelvoetjes. Als u de projector verder helt dan dat, kan dat storing of levensduurverkorting van onderdelen of de projector zelf veroorzaken.
Weergave van het beeld
- Activeer uw signaalbron. Schakel de signaalbron aan, en laat het het signaal naar de projector zenden.
- Gebruik de VOLUME+/VOLUME- -knop om het volume aan te passen. Voor een projector zonder geluid, druk op de MUTE-knop van de afstandsbediening.
- Druk op de INPUT-knop van de projector. Elke keer dat u op de knop drukt, schakelt de projector haar input-poort zoals hieronder. U kunt de afstandsbediening ook gebruiken om een ingangssignaal te selecteren. Druk op de VIDEO-knop om een ingangssignaal te selecteren van de S-VIDEO of VIDEO-poort, of de COMPUTER-knop om een ingangssignaal te selecteren van de COMPUTER IN1 of COMPUTER IN2-poort.
- Druk op de ASPECT-knop van de afstandsbediening. Elke keer dat u op de knop drukt, schakelt de projector naar de volgende modus voor aspect-ratio.
- Gebruik de zoom ring om het schermformaat aan te passen.
- Gebruik de focus-ring om het beeld scherp te stellen.
⚠VOORZICHTIG ▶Als u een leeg scherm wilt hebben terwijl de projectorlamp brandt, gebruikt de BLANK functie. (Raadpleeg u de “Gebruikershandleiding” op de CD.) Elke andere methode voor het blokkeren van het projectielicht, zoals bevestiging van een voorwerp aan de lens of het plaatsen van iets vóór de lens, kan beschadiging van de projector veroorzaken.
N.B. • De ASPECT-knop werkt niet als geen juist signaal is ingesteld.
- Voor de details over hoe u het beeld moet aanpassen, geliebe de "Gebruikershandleiding" op de CD te bekijken.
De projector uitzetten
- Druk op de STANDBY/ON-knop van de projector of de afstandsbediening. Het bericht "Stroom uitschakelen?" verschijnt ongeveer 5 seconden op het beeldscherm.
-
Druk opnieuw op de STANDBY/ON-knop terwijl de bericht verschijnt. De projectorlamp dooft en het POWER-indicator begint oranje te knipperen. Als de lamp volledig is afgekoeld, stopt de POWER-indicator met knipperen en blijft oranje branden.
-
Bevestig de lenskapje, nadat de POWER-indicator oranje gaat branden.
Zet de projector niet aan voor 10 minuten of meer na deze te hebben aangezet. Schakel de projector ook niet meteen uit nadat deze is ingeschakeld. Hierdoor kan de lamp defect raken of kan de levensduur van sommige onderdelen, waaronder de lamp, worden verkort.
⚠ WAARSCHUWING ▶ Raak het gedeelte rond de lampdeksel en de uitlaatventilatoren niet aan tijdens gebruik of direct na gebruik, omdat dat te heet is.
▶Verwijder het netsnoer voor volledige scheiding. Het stopcontact zou dichtbij de projector moeten zijn en makkelijk toegangbaar.
N.B. • Zet de stroom van de projector uit nadat alle verbonden apparaten uit zijn gezet.
- Deze projector heeft de AUTOM. UIT functie die de projector automatisch kan uitschakelen. Voor meer informatie, gelieve de "Gebruikershandleiding" op de CD te bekijken.
- Wanneer u de lensdop bevestigt of verwijdert, beweeg hem dan verticaal op en neer terwijl u de knop naar rechts houdt (zie afbeelding).
De lamp vervangen
Een lamp heeft een eindige levensduur. Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering van beelden of een slechte kleurtoon kunnen veroorzaken. Houd er rekening mee dat elke lamp een andere levensduur heeft, en sommige kunnen al kort nadat u ze in gebruik heeft genomen, springen of doorbranden. Voorbereiden van een nieuwe lamp en snelle vervanging wordt aangeraden. Om een nieuwe lamp voor te bereiden, neem contact op met uw dealer en vertel het lamptypenummer.
- Zet de projector uit en haal de stekker uit het stopcontact. Laat de lamp tenminste 45 minuten afkoelen.
- Voorbereiden van een nieuwe lamp. Als de projector aan het plafond is bevestigd, of als de lamp kapot, vraag dan uw dealer om de lamp te vervangen. In geval van vervanging door u zelf, volg de volgende procedure.
- Draai de schroef van de lampdeksel (gemarkeerd met pijl) los en verwijder vervolgens de lampdeksel door dit te verschuiven en op te tillen.
- Maak de 2 schroeven (aangegeven door een pijl) van de lamp los en haal de lamp langzaam omhoog aan de handvat. Maak nooit andere schroeven los.
- Monteer de nieuwe lamp en draai de 2 schroeven van de lamp die waren losgemaakt in het voorgaande proces, opnieuw stevig vast om de lamp vast te zetten.
- Pas de nokken en uitsparingen van de lampdeksel en de projector op elkaar en schuif de lampdeksel weer op zijn plaats. Draai vervolgens de schroef van de lampdeksel weer vast:
- Zet de projector aan, en reset de lamptijd met de functie LAMPTIJD in het menu OPTIE.
(1) Druk op de MENU-knop om het menu weer te geven.
(2) Wijs naar GEAVANCEERD in het menu met de ▼/▲ knop, druk vervolgens op de ▶ knop.
(3) Wijs naar OPTIE in de linker kolom van het menu met de ▼/▲ knop, druk vervolgens op de ▶ knop.
(4) Wijs naar LAMPTIJD met de ▼/▲ knop, druk vervolgens op de ▶ knop. Er verschijnt een dialoogvenster.
(5) Druk op de ▶ knop om "OK" te selecteren in de dialoog. Het voert het resetten van de LAMPTIJD uit.
⚠VOORZICHTIG ▶ Raak geen enkel binnengedeelte van de projector aan, terwijl de lamp er wordt uitgenomen.
N.B. • Gelieve de lamptijd alleen te resetten als u de lamp heeft vervangen, voor een juiste indicatie over de lamp.
HOOG VOLTAGE
HOGE TEMPERATUUR
HOGE DRUK
⚠ WAARSCHUWING ▶ De projector gebruikt een hogedrukkwiklamp. De lamp kan stuk gaan met een luide knal, of uitbranden, als ze wordt gestoten of gekrast, wordt vastgenomen terwijl ze heet is, of mettertijd verslijt. Hou er rekening mee dat elke lamp een verschillende levensduur heeft, en soms kan ze barsten of opbranden kort nadat u ze bent beginnen te gebruiken. Bovendien is het mogelijk dat, wanneer de lamp barst, er stukken glas in de lampbehuizing vliegen, en dat er gas met kwik en stof met kleine glasdeeltjes uit de uitlaatgaten van de projector naar buiten komen.
▶ Over het verwijderen van een lamp: Dit product bevat een kwiklamp. Deponeer het niet bij het gewone vuilnis. Verwijder het in overeenstemming met de milieuwetgeving.
- Voor recyclage van lampen, ga naar www.lamprecycle.org (in de VS).
- Voor het weggooien van dit product contacteert u uw lokale gemeentebestuur of www.eiae.org (in de VS) of www.epsc.ca (in Canada).
Voor verdere informatie, bel uw leverancier.
 Ontkoppel de stekker uit het stop-contact | • Als de lamp breekt (wat gepaard gaat met een luide knal), trek dan de stroomkabel uit het stopcontact en vraag een vervangingslamp aan bij uw lokale verdeler. Let op, glasschervan kunnen de interne onderdelen van de projector beschadigen of u verwonden als u de projector opent. Probeer dus de projector niet zelf te reinigen en de lamp niet zelf te vervangen.• Als de lamp breekt (wat gepaard gaat met een luide knal), moet u de kamer goed verluchten en ervoor zorgen dat u het gas of de kleine deeltjes die uit de uitlaatgaten naar buiten komen niet inademt of in contact laat komen met uw ogen of mond.• Alvorens u de lamp vervangt, schakelt u de projector uit en trekt u de stroomkabel uit. Wacht vervolgens minstens 45 minuten om de lamp voldoende te laten afkoelen. Als u de lamp vastneemt terwijl ze nog heet is, kunt u brandwonden oplopen en kan de lamp ook beschadigd worden. |
| • Schroef nooit een schroef los, behalve de aangeduide schroeven (gemarkeerd met een pijl).• Open de lampbehuizing niet terwijl de projector aan het plafond hangt. Dat is gevaarlijk, want als de lamp is gebroken, zullen de stukken glas eruitvallen wanneer de behuizing wordt geopend. Bovendien is het gevaarlijk om op hoge plaatsen te werken, dus vraag aan uw lokale verdeler om de lamp te vervangen, ook als die niet gebroken is.• Gebruik de projector niet met de lampbehuizing verwijderd. Zorg ervoor dat bij het vervangen van de lamp de schroeven stevig zijn vastgedraaid. Losse schroeven zouden schade of letsel kunnen veroorzaken. | |
| • Gebruik alleen de lamp van het gespecifi eerste type. Gebruik van een lamp die niet voldoet aan de lampspecifi caties van deze projector, kan leiden tot brand, beschadiging of een kortere levensduur van de projector.• Indien de lamp breekt kort nadat ze voor het eerst in gebruik werd genomen, zijn er mogelijk nog andere elektriciteitsproblemen dan de lamp. Als dat het geval is, contacteer dan uw lokale dealer of vertegenwoordiger.• Ga er voorzichtig mee om: stoten of krassen zouden ervoor kunnen zorgen dat de lamp breekt tijdens gebruik.• Als u de lamp gedurende langere tijd niet gebruikt, kan dat ertoe leiden dat ze minder fel brandt, niet aangaat of breekt. Als de beelden donker lijken of als de kleurtoon vaag is, vervang de lamp dan zo snel mogelijk. Gebruik geen oude (gebruikte) lampen. Die kunnen een defect veroorzaken. |
De luchtfi Iter schoonmaken en vervangen
Gelieve periodiek het luchtfilter te controleren en schoon te maken. Indien de indicatoren of een melding aandringen dat u het luchtfi Iter vervangt, doe dit dan zo snel mogelijk.
Het luchtfi Iter bevat twee soorten fi Iters. Vervang de fi Iters wanneer deze beschadigd zijn of te zeer vervuild. Voor nieuwe fi Iters dient u uw dealer het volgende typenummer door te geven.
Typenummer : UX36761 (Filterset)
Wanneer u de lamp vervangt, vervang dan ook het luchtfi Iter. Een luchtfi Iter van een specifi ek type zal samen met de vervangingslamp voor deze projector worden geleverd.
- Schakel de projector uit en haal de stekker uit het stopcontact. Laat de projector voldoende afkoelen.
2 Gebruik een stofzuiger op en rond de fi Iterbehuizing. - Pak de knoppen van het fi Iterdeksel vast en trek het fi Iterdeksel naar boven om dit te verwijderen.
- Gebruik een stofzuiger voor de fi Iteropening van de projector.
- Neem het fi Iter met de fi jne mazen naar buiten terwijl u het fi Iterdeksel vasthoudt. Wij raden u aan het fi Iter met de grove mazen in het fi Iterdeksel te laten.
- Gebruik de stofzuiger om beide kanten van het fi Iter met de fi jne mazen schoon te maken terwijl u het fi Iter zo vasthoudt dat dit niet in de stofzuiger wordt gezogen. Houd de stofzuiger tegen de binnenkant van het fi Iterdeksel om het fi Iter met de grove mazen schoon te maken. Als de fi Iters beschadigd of erg vervuild zijn, moet u ze door nieuwe vervangen.
- Plaats het fi Iter met de fi jne mazen op het fi Iter met de grove mazen, met de genaaide kant naar boven.
- Zet de fi Itereenheid terug in de projector.
- Schakel de projector in en reset de fi ltertijd d.m.v. het FILTERTIJD-item in het SNELMENU.
(1) Druk op de MENU-knop om een menu weer te geven.
(2) Richt de cursor op FILTERTIJD d.m.v. de ▼/▲-knop en druk dan op de ▶-knop. Er verschijnt een dialoogvenster.
(3) Druk op de ▶-knop om "OK" te selecteren in het dialoogvenster. Daardoor wordt de fi ltertijd gereset.
2
3
Knoppen van het fi Iterdeksel
4
7
⚠ WAARSCHUWING ▶ Voor verzorging van het luchtfi Iter, verzeker u ervan dat het netsnoer niet in het stopkontant zit, laat vervolgens de projector voldoende afkoelen.
▶Gebruik alleen het luchtfi Iter van het gespecifi ceerde type. Gebruik de projector niet als het luchtfi Iter en de afdekkap luchtfi Iter zijn verwijderd. Dit zou kunnen resulteren in brand en/of slecht funtioneren van de projector.
▶Het luchtfi Iter zou periodiek moeten worden schoongemaakt. Als het luchtfi Iter verstopt raakt door stof of iets dergelijk, zal de interne temperatuur stijgen en dit zou kunnen resulteren in brand, een verbranding en/of slecht functioneren van de projector.
N.B. • Gelieve de fi ltertijd alleen te resetten als u het luchtfi Iter heeft schoongemaakt of vervangen, voor een juist indicatie over het luchtfi Iter.
- De projector zou de de melding als "CONTROLEER DE LUCHTSTROOM" kunnen weergeven of schakel de projector uit, om te voorkomen dat het interne warmte-niveau stijgt.
Gebruik van de CD handleiding
De andere handleidingen voor dit product zijn geschreven in de bijgesloten CD-ROM getiteld "Gebruiksaanwijzing (gedetailleerde)". Voor gebruik van de CD-ROM, gelieve het volgende te lezen om correct gebruik te verzekeren.
■ Systeemeisen
Het systeem waarmee u de CD-ROM leest moet voldoen aan de volgende specificaties.
Windows®: Besturingssysteem:Microsoft ® Windows® 98,
Windows® 98SE, Windows NT®4.0, Windows® Me,
Windows ^® 2000/Windows ^® XP of hoger
Processor:Pentium® processor 133MHz / Geheugen: 32Mb of meer
Macintosh®: Besturingssysteem: Mac OS 10.2 of hoger
Processor:PowerPC® / Geheugen: 32Mb of meer
CD-ROM-station: 4-speed CD-ROM-station
Monitor: 256 kleuren / resolutie minimaal 640 x 480 dpi
Toepassingen: Microsoft ^® Internet Explorer ^® 4.0 en
Adobe® Acrobat® Reader® 4.0 of hoger
■ Hoe de CD te gebruiken
- Plaats de cd-rom in het cd-romstation van de pc.
Windows®: Na een tijdje wordt de webbrowser automatisch gestart.
Het startvenster verschijnt.
Macintosh®: (1) Dubbelklik op het pictogram 'Projectors' op het bureaublad.
(2) Wanneer u klikt op het bestand 'main.html', zal de webbrowser starten en wordt in het browservenster het startscherm weergegeven.
- Klik eerst op de typenaam van uw projector en klik vervolgens in de weergavelijst op de gewenste taalversie. De gebruiksaanwijzing (gedetailleerde) zal openen.
⚠VOORZICHTIG ▶Plaats de meegeleverde CD-ROM alleen in het CD-ROM-station van een pc.
De cd-rom is gemaakt voor gebruik in een pc. PLAATS DE CD-ROM NOOIT IN EEN CD-SPELER, ANDERS DAN DIE IN EEN PC! Wanneer u de cd-rom in een nietcompatibele cd-speler plaatst, zal deze een harde ruis produceren DIE MOGELIJK KAN LEIDEN TOT GEHOORBESCHADIGING EN BESCHADIGING VAN DE LUIDSPREKERS!
- Plaats de cd-rom na gebruik terug in het doosje en bewaar dit zorgvuldig. Leg de cd nooit in direct zonlicht of op plaatsen met een hoge temperatuur of hoge luchtvochtigheid.
N.B. • De informatie op de CD-ROM kan zonder voorafgaand bericht worden gewijzigd.
- Wij zijn niet verantwoordelijk voor het niet kunnen gebruiken van, of schade aan de hardware of software van uw pc als gevolg van het gebruik van de CD-ROM.
- Het is verboden de informatie op de CD-ROM geheel of gedeeltelijk te kopiëren, te reproduceren of opnieuw uit te geven, zonder ons bedrijf daarvan in kennis te stellen.
Technische gegevens
| Onderwerp Technische gegevens | |
| Productnaam LCD (vloeibare | kristallen) |
| LCD-paneel 786.432 beeldpu | nten (1024 horizontaal x 768 verticaal) |
| Lamp | 200 W UHB |
| Luidspreker 1 W | |
| Stroomvoorziening | 100-120 wisselstroom/2,9 A, 220-240 wisselstroom/1,4 A |
| Stroomverbruik | 100-120 wisselstroom/290 W, 220-240 wisselstroom/270 W |
| Temperatuurbereik 5 ~ 35 °C | (bedrijfstemperatuur) |
| Afmetingen | 306 (B) x 77 (H) x 221 (D) mm* Exclusief uitstekende onderdelen. Gelieve het volgende fi guur te raadplegen. |
| Gewicht (massa) Ongeveer 2 | ,2 kg |
| Poorten | Computer-ingangspoortVideo-ingangspoortCOMPUTER IN1S-VIDEO......mini DIN 4 pin x1............D-sub 15 pin mini x1VIDEO......RCA x1COMPUTER IN2Audio ingangs-/uitgangspoort............D-sub 15 pin mini x1AUDIO IN1 ...... Stereo mini x1Computer-uitgangspoortAUDIO IN2 ...... Stereo mini x1MONITOR OUTAUDIO OUT ...... Stereo mini x1............D-sub 15 pin mini x1AndereUSB............USB-B x1CONTROL ...... D-sub 9 pin x1 |
| Los verkrijgbare onderdelen | Lamp: DT01141Filterset: UX36761Draadlozenetwerkkaart: HAS-X1 (Beugel voor plafondmontage)HAS-204L (Bevestigingsadapter voor laag plafond)HAS-304H (Bevestigingsadapter voor hoog plafond)Tas: PX10692Laser-afstandsbediening: RC-R008* Voor meer informatie, neem contact op met uw dealer. |
Als een abnormale gebeurtenis (zoals rook, vreemde lucht of excessief geluid) zich voordoet, stop onmiddellijk de projector te gebruiken. Anders als een probleem voorkomt met de projector, raadpleeg eerst "Oplossingen vinden" in de "Gebruikershandleiding" op de CD en loop de aangegeven punten door. Neem, als u hiermee het probleem niet kunt oplossen, contact op met uw leverancier of onderhoudsdienst. Deze zal u meer informatie verstrekken.
Gelieve het volgende web-adres te bekijken waar u de laatste informatie over deze projector kunt vinden.
http://www.hitachi.us/digitalmedia of http://www.hitachidigitalmedia.com
N.B. • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.
- De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.
- Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.
Erkenning handelsmerk
- Mac ^ , Macintosh ^ en Mac OS ^ zijn geregistreerde handelsmerken van Apple Inc.
- Pentium ^ is een geregistreerd handelsmerk van Intel Corp.
- Adobe ^ en Acrobat ^ , Reader ^ zijn geregistreerde handelsmerken van Adobe Systems Incorporated.
- Microsoft® en Internet explorer®, Windows®, Windows NT®, Windows Vista® zijn geregistreerde handelsmerken van Microsoft Corporation.
- PowerPC ^ is een geregistreerd handelsmerk van International Business Machines Corporation.
- Blu-ray Disc is een handelsmerk. Alle andere handelsmerken zijn eigendom van de respectievelijke eigenaars.
Projector
ED-X50/ED-X52
- Gebruiksaanwijzing (gedetailleerde) Gebruikershandleiding
- Over deze handleiding
- Erkenning handelsmerk
- Projecto
- Gebruiksaanwijzing - Veiligheidshandleiding
- Waarschuwingssymbolen
- WAARSCHUWING
- LET OP
- Toegepaste symbolen
- Veiligheidsmaatregelen
- Gebruik de projector nooit indien deze niet juist werkt.
- Wees vooral voorzichtig voor kinderen en huisdieren.
- Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.
- Haal het apparaat nooit uit elkaar en breng er ook nooit eigenhandig wijzigingen op aan.
- Stel de projector niet aan stoten of schokken bloot.
- Zet de projector niet op een onstabiele ondergrond.
- Veiligheidsmaatregelen (vervolg)
- Wees voorzichtig, de projector geeft veel hitte af.
- Kijk nooit in de lens of de openingen wanneer de lamp brandt.
- Gebruik alleen het juiste netsnoer en sluit dit aan op een stopcontact met de juiste specificaties.
- Sluit het netsnoer zorgvuldig aan.
- U moet de aarddraad aansluiten.
- Behandel de lichtbronlamp voorzichtig.
- Lees zorgvuldig de paragraaf "Lamp".
- Behandel het netsnoer en de aansluitkabels voorzichtig.
- Behandel de batterij van de afstandsbediening voorzichtig.
- Wees voorzichtig wanneer u de projector vervoert.
- Zet niets bovenop de projector.
- Bevestig niets anders dan de gespecificeerde zaken op de projector.
- Zorg ervoor dat het luchtfilter in goede conditie is.
- Vermijd opstelling in een omgeving met hoge temperaturen.
- Vermijd Magnetische velden.
- Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.
- Laat uw dealer ongeveer ieder jaar het inwendige van de projector schoonmaken.
- OPMERKINGEN
- Stel de afstandsbediening niet aan schokken bloot.
- Verzorging van de lens.
- Verzorging van de projector-behuizing en de afstandsbediening.
- Zowat kichte of donkere vlekken.
- Wees bedacht op de eventuele weergave van het LCD paneel.
- Over hulponderdelen.
- Voordat u de stroom aanzet, laat de projector voldoende afkoelen.
- Vermijd sterke lichtstralen.
- Vermijd hoogfrequentstoringen.
- Betreffende de weergavekwaliteit.
- Schakel de apparatuur in de juiste volgorde in en uit.
- Zorg dat u uw ogen niet te zeer belast.
- Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.
- Aansluiten op een notebook-computer
- Mededelingen over regelgevingen
- Waarschuwing volgens de FCC-verklaring
- Garantie en service
- Inhoud
- Inleiding 3
- Namen onderdelen ..... 4
- Instellen 7
- Afstandsbediening ..... 12
- Stroom aan/uit 14
- In werking 16
- SNELMENU 26
- Oplossingen vinden. . . . . . . . 61
- Specifi caties ..... 67
- Inleiding
- Kenmerken
- De inhoud van de verpakking controleren
- Namen onderdelen
- Projector
- Bedieningspaneel
- Achterpaneel (9)
- Afstandsbediening
- Instellen
- Opstellen
- Op een horizontale oppervlakte Opgehangen aan het plafond
- Uw apparaten aansluiten
- Uw apparaten aansluiten (vervolg)
- Over Plug-and-Play-capaciteit
- De stroomtoevoer aansluiten
- Via de beveiligingsbalk en sleuf
- Batterijen plaatsen
- Over het afstandsbedieningsignaal
- Gebruik als een eenvoudige pc-muis & knoppenbord
- Stroom aan/uit
- De projector aanzetten
- De projector uitzetten
- Wees voorzichtig wanneer u de lensdop bevestigt en verwijdert.
- In werking
- Volume aanpassen
- Tijdelijk het geluid uitzetten
- Een invoersignaal selecteren
- Een invoersignaal selecteren (vervolg)
- Een invoersignaal zoeken
- Druk op de SEARCH-knop op de afstandsbediening.
- Een aspectverhouding selecteren
- Druk op de ASPECT-knop op de afstandsbediening.
- ○ Voor een computersignaal
- ○ Voor een videosignaal, een s-videosignaal of een component videosignaal
- ○ Voor geen signaal
- Aanpassen van de verhoging van de projector
- De zoom en focus aanpassen
- Via de automatische aanpassingsfunctie
- De positie aanpassen
- De keystone-vervormingen corrigeren
- Via de vergrotingsfunctie
- Het scherm tijdelijk bevriezen
- Druk op de FREEZE-knop op de afstandsbediening.
- Het scherm tijdelijk leegmaken
- N.B. • Het geluid is niet verbonden met de functie BLANK scherm.
- De menufunctie gebruiken
- In het GEAVANCEERD
- De menufunctie gebruiken (vervolg)
- Aanduiding op het OSD (schermdisplay)
- SNELMENU
- FOTO menu
- BEELD menu
- INPUT menu
- INSTELLING menu
- AUDIO menu
- SCHERM menu
- OPTIE menu
- SERVICE
- VEILIGHEID menu
- Toegang tot het VEILIGHEID menu
- Als u het paswoord bent vergeten
- Onderdeel Beschrijving
- Onderhoud
- De lamp vervangen
- Typenummer: DT01141
- Als u de lamp zelf vervangt, volgt u de volgende procedure.
- De lamp vervangen (vervolg)
- Waarschuwing i.v.m. de lamp
- HOOG VOLTAGE
- HOGE TEMPERATUUR
- HOGE DRUK
- ⚠ WAARSCHUWING
- Het luchtfi Iter reinigen en vervangen
- Het luchtfi Iter reinigen en vervangen (vervolg)
- Schakel de projector in en reset de filterijd d.m.v. het FILTERTIJD-item in het SNELMENU.
- Andere verzorging
- Binnenkant van de projector
- De lens onderhouden
- De behuizing en de afstandsbediening onderhouden
- Oplossingen vinden
- Gerelateerde berichten
- Over de controlelampjes
- Fenomenen die gemakkelijk voor machinedefecten aangezien kunnen worden
- Specificaties
- Specificities (vervolg)
- ED-X50/ED-X52
- Gebruiksaanwijzing (beknopt)
- Uitleg van de gebruikte titels en symbolen
- Belangrijke veiligheidsinstructies
- Over elektromagnetische interferentie
- In Canada
- In de VS en andere landen waarop de FCC-voorschriften van toepassing zijn
- Verklaring van eenvormigheid
- Mededelingen over regelgevingen (vervolg)
- Over het weggooien van elektrische en elektronische apparatuur
- Inhoud van de verpakking
- Voorbereidingen
- Batterijen plaatsen in de afstandsbediening
- ⚠WAARSCHUWING ▶ Installeer de projector in een stabiele horizontale positie.
- ⚠VOORZICHTIG ▶Vermijd het plaatsen van de projector op een rokerige, vochtige of stoffi ge plek.
- De voeding aansluiten
- De netvoeding inschakelen
- De neiging van de projector instellen
- Weergave van het beeld
- De luchtfi Iter schoonmaken en vervangen
- Typenummer : UX36761 (Filterset)
- Gebruik van de CD handleiding
- ■ Systeemeisen
- ■ Hoe de CD te gebruiken
Merk : HITACHI
Model : ED-X50EP
Categorie : Projector
