AquaSnap 61AF - Airconditioner CARRIER - Gratis gebruiksaanwijzing en handleiding

Type product	Airconditioner (warmtepomp)
Merk	Carrier
Model	AquaSnap 61AF
Regeling	Pro-Dialog+ elektronisch regelsysteem
Display	8-regelig alfanumeriek display met navigatietoetsen
Aantal compressoren	Maximaal 2 (geregeld via NRCP2-basisprint)
Voeding regeling	24 VAC, geaard
Communicatie	CCN-netwerk, LEN interne bus, RS-485
Bedrijfstypen	Lokaal, afstandsbediening, CCN-netwerk, master/slave
Koelmiddelcircuit	Eén circuit met elektronisch expansieventiel (EXV)
Functies	Verwarming, koeling, ontdooi, eco-modus, capaciteitsregeling
Beschermingen	Vorstbeveiliging, hogedruk, lagedruk, stromingsbeveiliging, thermische beveiliging compressoren
Alarmindicatie	LED's op bedieningspaneel en printen, alarmcodes in menu
Setpoints	2 verwarmings-setpoints, instelbaar via menu of externe contacten
Capaciteitsbegrenzing	Via potentiaalvrije contacten of CCN
Optionele uitbreidingen	PD-AUX print voor elektrische verwarmingstrappen, EXV-print
Onderhoud	Alleen door gekwalificeerd personeel; uitschakelen hoofdstroom voor werkzaamheden
Veiligheid	Volg lokale voorschriften, draag veiligheidsbril en handschoenen
Toegangscode	Gebruikerswachtwoord (standaard 11) voor parameterwijzigingen
Softwareversie	CSA-SR-20H430NN- (voorbeeld)

Veelgestelde vragen - AquaSnap 61AF CARRIER

Hoe schakel ik de AquaSnap 61AF in?

Druk op de aan/uit-toets op het bedieningspaneel. Selecteer het gewenste bedrijfstype (Lokaal, Afstandsregeling of CCN) met de pijltjestoetsen en bevestig met Enter. De unit start dan volgens het gekozen commando.

Hoe reset ik een alarmmelding?

Ga naar het ALARMRST-menu in het bedieningspaneel. Kies RST_ALM en bevestig. Sommige alarmen resetten automatisch; voor andere moet handmatig worden gereset nadat de oorzaak is verholpen. Raadpleeg de alarmcodetabel in de handleiding voor details.

Wat betekenen de LED's op de printen?

De rode LED op de basisprint knippert (1 sec aan, 1 sec uit) bij normale werking. Een groene LED knippert bij goede communicatie op de LEN-bus. Een oranje LED knippert bij CCN-communicatie. Permanente of afwijkende knippering duidt op een defect.

Hoe stel ik het gewenste watertemperatuur-setpoint in?

Navigeer naar het SETPOINT-menu via het hoofdmenu. Wijzig hsp1 of hsp2 met de pijltjestoetsen en bevestig met Enter. Het actieve setpoint wordt gekozen via LSP_SEL in het GENUNIT-menu of via externe contacten.

Wat is de Pro-Dialog+ regeling?

Het is een elektronisch regelsysteem dat de compressor, ventilatoren, ontdooicycli en waterpomp aanstuurt. Het systeem bewaakt continu temperaturen en drukken en past de capaciteit aan om het setpoint te handhaven. Het biedt lokale, afstands- en netwerkbediening.

Hoe werkt de ontdooifunctie?

De ontdooifunctie wordt automatisch geactiveerd om ijsvorming op de luchtwarmtewisselaar te voorkomen. Tijdens de cyclus worden de ventilatoren uitgeschakeld en de vierwegklep omgekeerd, waardoor de unit tijdelijk in koelmodus werkt. De cyclus verloopt volledig automatisch.

Wat moet ik doen bij een alarmcode op het display?

Noteer de alarmcode (bijv. th-01 of P-01) en raadpleeg de alarmtabel in hoofdstuk 6 van de handleiding. De tabel geeft de mogelijke oorzaak, resettype en actie van de regeling. Verhelp de oorzaak (bijv. defecte thermistor, lage waterstroom) en reset het alarm indien nodig.

Kan ik de unit op afstand bedienen?

Ja, de unit kan worden bediend via potentiaalvrije contacten voor start/stop (afstandsregeling) of via het Carrier Comfort Network (CCN). Stel het bedrijfstype in op Remote of CCN via het menu. Sluit de contacten aan op het gebruikersklemmenblok.

Hoe onderhoud ik de AquaSnap 61AF?

Onderhoud mag alleen worden uitgevoerd door gekwalificeerd personeel. Regelmatig controleren van filters, warmtewisselaars en elektrische aansluitingen wordt aanbevolen. Schakel altijd de hoofdstroom uit voordat u werkzaamheden verricht. Raadpleeg de handleiding voor specifieke onderhoudsintervallen.

Wat zijn de veiligheidsvoorschriften bij het werken met deze unit?

Volg alle lokale veiligheidsvoorschriften. Draag een veiligheidsbril en werkhandschoenen. Schakel ALTIJD de hoofdstroom uit voordat u toegang krijgt tot elektrische componenten. Alleen personeel dat gekwalificeerd is volgens IEC-richtlijnen mag aan de unit werken.

GEBRUIKSAANWIJZING AquaSnap 61AF CARRIER

1.1 - Algemeen .... 3
1.2 - Voorkomen van elektrische schokken .... 3

2 - ALGEMENE BESCHRIJVING ....3

2.1 - Algemeen .... 3
2.2 - Gebruikte afkortingen....3

3 - BESCHRIJVING VAN DE HARDWARE .... 3

3.1 - Algemeen .... 3
3.2 - Elektrische aansluiting van de printen ....3
3.3 - LED's (lichtgevende diodes) op de printen....4
3.4 - De opnemers....4
3.5 - De regelingen....4
3.6 - Aansluitingen op het gebruikers-klemmenblok 4

4 - INSTELLEN VAN DE PRO-DIALOG+ REGELING....6

4.1 - Algemene kenmerken....6
4.2 - Kenmerken van het standaard scherm ....6
4.3 - Password (Toegangscode) invoeren....6
4.4 - Kenmerken van het Menuscherm....6
4.5 - Kenmerken datascherm of instelbare parameters .....6
4.6 - Wijzigen van de parameters ....7
4.7 - Scherm Bedrijfstype....7

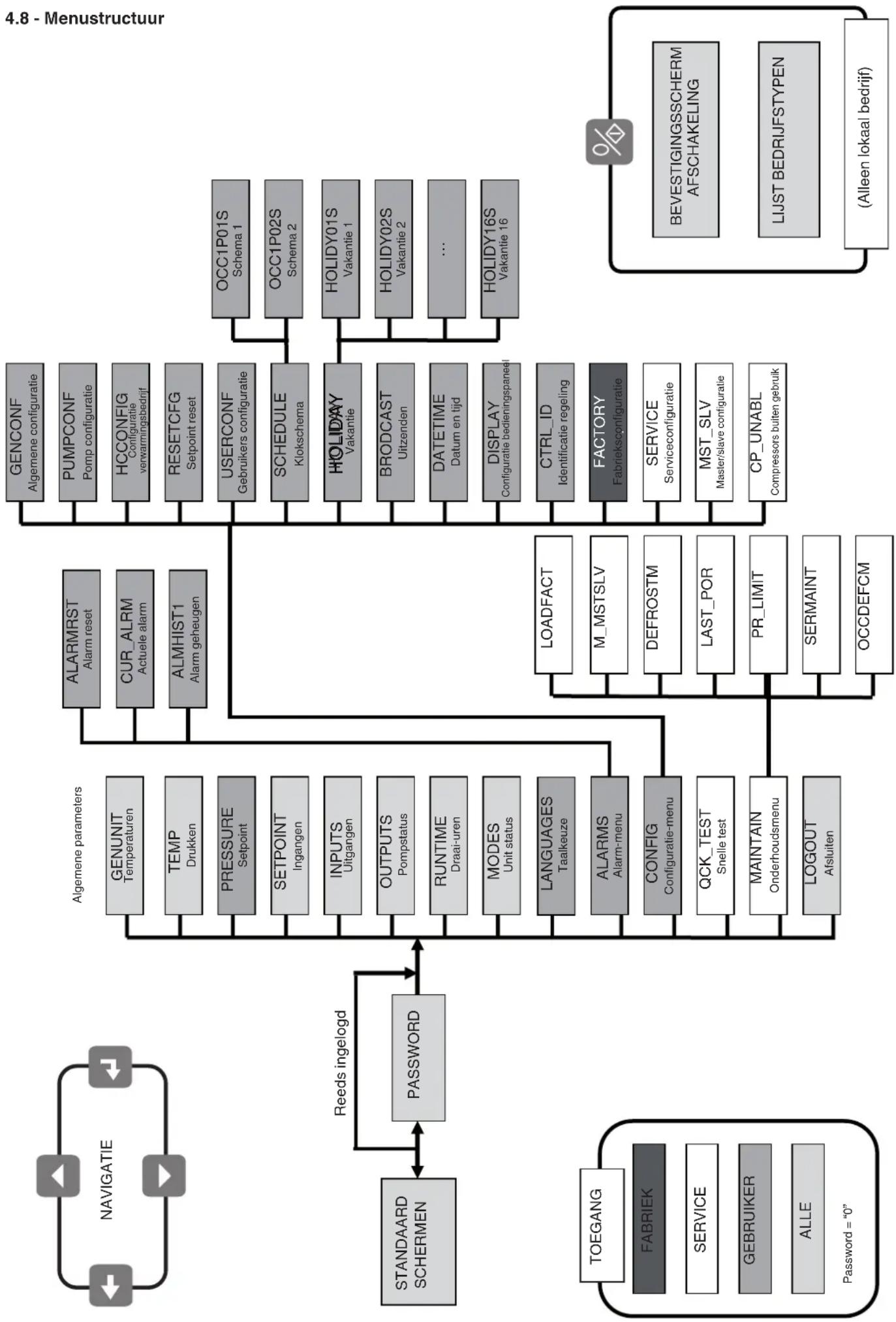

4.8 - Menustructuur ....8
4.9 - Gedetailleerde menubeschrijving....9

5 - MACHINEBEDRIJF MET DE PRO-DIALOG+ REGELING....15

5.1 - Start/stop regeling ....15
5.2 - Regeling pomp van warmtewisselaar....15
5.3 - Vergrendelcontact ....15
5.4 - Warmtewisselaar vorstbeveiliging....15
5.5 - Regelpunt....16
5.6 - Capaciteitsbegrenzing....16
5.7 - Capaciteitsregeling....16
5.8 - Ontdooifunctie....17
5.9 - Regeling extra elektrische verwarmingstrappen....17
5.10 - Regeling van een verwarmingsketel ....17
5.11 - Eco-functie....17
5.12 - Master/slave opstelling....17

6 - STORINGSDIAGNOSE EN OPLOSSINGEN....18

6.1 - Algemeen ....18
6.2 - Afbeelden van alarmmeldingen....18
6.3 - Reset van alarmmeldingen....18
6.4 - Alarmcodes ....19

De illustratie op de voorpagina dient slechts ter illustratie en maakt geen deel uit van enige offerte of verkoopcontract. Wijzigingen voorbehouden.

1 - VEILIGHEID

1.1 - Algemeen

Montage en onderhoud van deze apparatuur kunnen, door systeemdruk, elektrische componenten en plaats van opstelling risico's met zich meebrengen. Daarom mogen deze werkzaamheden alleen worden uitgevoerd door gekwalificeerd personeel. Neem bij werkzaamheden de waarschuwingen in de documentatie, op de stickers in de unit en andere van toepassing zijnde voorzorgsmaatregelen in acht.

• Volg alle lokale veiligheidsvoorschriften.
- Draag een veiligheidsbril en werkhandschoenen.
- Wees voorzichtig bij het transporteren, hijsen en plaatsen van grote apparaten.

1.2 - Voorkomen van elektrische schokken

Alleen personeel dat gekwalificeerd is volgens de richtlijnen van het IEC (IEC = International Electrotechnical Commission) mag tocgang krijgen tot de clektrische componenten. Schakel ALTIJD de hoofdstroom af voordat met werkzaamheden aan de unit wordt begonnen!

BELANGRIJK: Deze apparatuur voldoet aan alle van toepassing zijnde voorschriften op het gebied van elektromagnetische compatibiliteit.

2 - ALGEMENE BESCHRIJVING

2.1 - Algemeen

Pro-Dialog is een elektronisch regelsysteem voor het aansturen van de volgende unittypen: 61AF

Deze units hebben één koudemiddelcircuit.

De Pro-Dialog regeling regelt:

• het starten van de compressor om het watersysteem te regelen
• de ventilatoren om de werking van het koudemiddel-circuit te optimaliseren
• de ontdooicycli om de goede werking van het koude-middelcircuit te garanderen.

Standaard biedt Pro-Dialog+ drie aan/uit commando's:

• Lokaal - aan/uit commando via het toetsenbord.
• Regeling op afstand - aan/uit commando via potentiaalvrije contacten.
• Netwerk - Carrier Comfort Netwerk (CCN) aan/uit commando.

Het type commando wordt van tevoren via het toetsenbord gekozen.

2.2 - Gebruikte afkortingen

In deze handleiding heten de compressoren A1 en A2.

De volgende afkortingen worden regelmatig gebruikt:

CCN - Carrier Comfort Network LED - Lichtgevende diode LEN - Interne communicatiebus die de basismodule verbindt met de slave-modules

SCT - Verzadigde persgastemperatuur SST - Verzadigde zuiggastemperatuur EXV - Elektronisch expansieventiel PD-AUX - Hulpprint met in- en uitgangen

3 - BESCHRIJVING VAN DE HARDWARE

3.1 - Algemeen

Het systeem bestaat uit 1 NRCP2-basisprint (die maximaal twee compressoren kan regelen), een PD-AUX-kaart (voor regeling van de verschillende stappen van de clcktrische verwarmer), een EXV-kaart (zorgt voor regeling van de EXV-functie) en een gebruikersinterface. Voor bepaalde opties kan een aantal extra PD-AUX-kaarten nodig zijn.

Alle printen communiceren via een interne LEN bus. De NRCP2-BASE-print bevat het volledige regelprogramma voor de machine en beheert voortdurend de waarden van de diverse temperatuur en drukopnemers.

Het bedieningspaneel heeft een 8-regelige alfanumerieke display, twee LEDs met vijf navigatietoetsen en een draai-knop om het contrast te regelen.

3.2 - Elektrische aansluiting van de printen

Alle printen hebben een gezamenlijke, geaarde 24 VAC voeding.

Na een spanningsonderbreking wordt de unit automatisch herstart zonder dat daarvoor een extern commando nodig is. Wanneer er echter voorafgaand aan deze onderbreking foutmeldingen bestonden, dan blijven deze in het geheugen bewaard, waardoor onder bepaalde omstandigheden een circuit of de gehele unit niet kan starten.

WAARSCHUWING: Bij de aansluiting van de voeding op de printen moet op de polariteit worden gelet, anders kunnen de printen beschadigd worden.

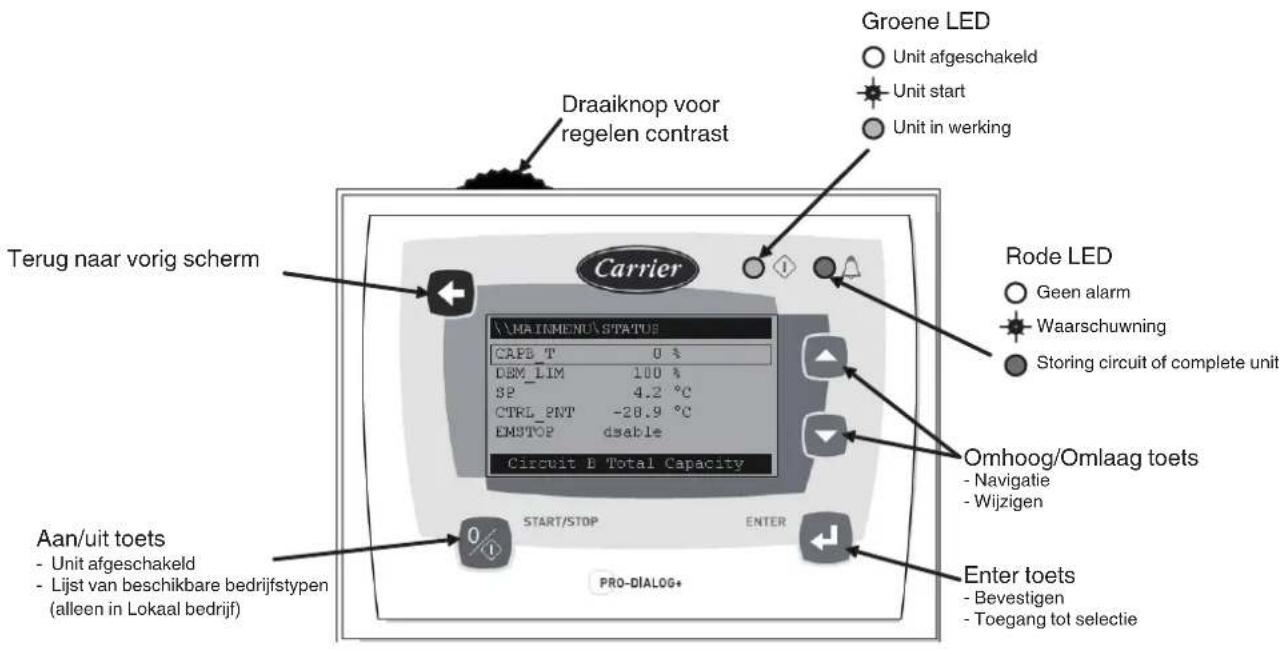

Figuur 1 - Bedieningspaneel

3.3 - LED's (lichtgevende diodes) op de printen

Alle printen controleren voortdurend de juiste werking van hun elektronische circuits en geven dit ook aan. Op elke print gaat een lichtgevende diode (LED) branden als de print goed werkt.

• De rode basis-LED op de basisprint knippert bij correcte werking van de module met tussenpozen van ca. 2 seconden - 1 seconde aan, 1 seconde uit. Wanneer de LED permanent brandt op de basisprint, of afwisselend sterk en zwak knippert, dan is de basisprint defect of er is een EPROM verkeerd geplaatst.
• De groene LED op alle printen knippert wanneer de communicatie via de interne bus goed verloopt. Wanneer de LED niet knippert, moet de bedrading van de LEN-bus worden gecontroleerd.
• De oranje LED van de hoofdprint knippert tijdens communicatie via de CCN bus.

3.4 - De opnemers

Drukopnemers

Er worden twee typen elektronische opnemers gebruikt:

• lagedruk: zuigdruk en intrededruk pomp (optie),
• hogedruk: persdruk en economiserdruk.

Thermistors

De watertemperatuuropnemers zijn direct gemonteerd in de waterintrede en wateruittrede van de aansluitingen van de platenwarmtewisselaar. De buitenluchttemperatuuropnemer is gemonteerd onder een metalen plaat. Ontdooibedrijf wordt geregeld door een extra opnemer op een pijp van de luchtwarmtewisselaar.

3.5 - De regelingen

Waterpomp

De regeling regelt de waterpomp van de warmtewisselaar.

Verwarmingelementen

Deze beschermen de warmtewisselaar tegen bevriezing (en de leiding bij units met waterpomp) wanneer de machine buiten bedrijf is, waarbij de voeding is ingeschakeld.

Verwarmingsketel

Deze relais uitgang kan een verwarmingsketel starten of stoppen.

3.6 - Aansluitingen op het gebruikers-klemmenblok

3.6.1 - Algemeen

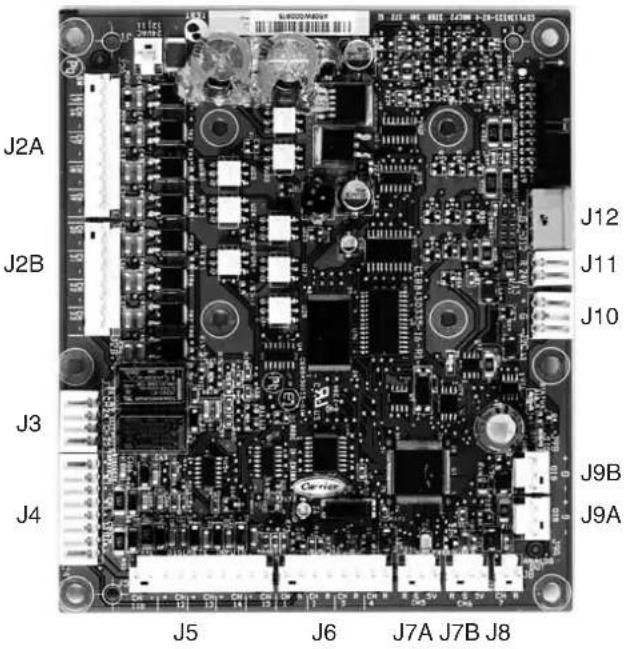

Op het gebruikers-klemmenblok op de NRCP2-basis print kunnen de in de volgende tabel genocmde aansluitingen worden gemaakt. Sommige daarvan kunnen alleen worden gebruikt wanneer de unit in Afstandsregeling (Remote) werkt.

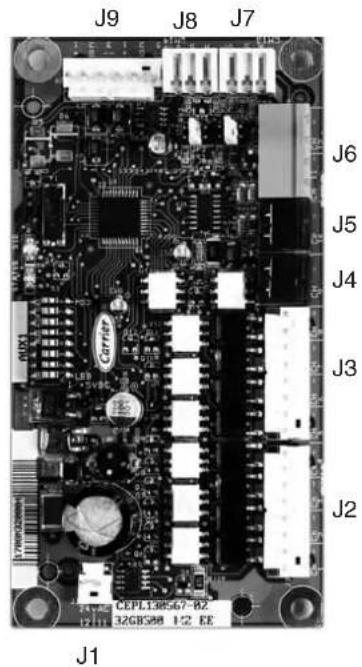

NRCP2-basis regelprint PD-AUX print (optie)

Kaartaansluitingen NRCP2-BASE

Connector/kanaal Type Klem Beschrijving
CH 08/J4 DI 32-33 Afstandsregeling aan/uit
CH 09/J4 DI Schakelaar ingang externe beveiliging (= fout, 1 = OK)
CH 10/J4 DI 73-74 Capaciteitsbegrenzings selectie
CH 12/J5 DI Setpointselectie
CH 13/J5 DI Nul-spanning detectie
CH 20/J2B DO Omkeerbare vierwegkleppen
CH 21/J2B DO Commando waterverwarmer
XXXX/J12 Serie RS-45 serie aansluiting	- Pen 1: signaal + - Pen 2: aarde - Pen 3: signaal -

3.6.2 - Potentiaalvrije contacten aan/uit

Wanneer de unit werkt in Afstandsregeling (Remote), dan is de werking van contact (aan/uit) als volgt:

Zonder multiplexing

	UIT	Verwarming AAN
Contact AAN/UIT	Open	Gesloten

Met multiplexing

	UIT	Verwarming AAN	Auto AAN
Contact AAN/UIT	Open	Gesloten	Open

3.6.3 - Selectie potentiaalvrij contact setpointselectie

	Verwarming
	hsp1 hsp2
Contact setpointselectie	Open	Gesloten

3.6.4 - Potentiaalvrij contact capaciteitsbegrenzings- selectie

	100%	Limiet
Capaciteltsbegrenzing	Open Gesloten

4.1 - Algemene kenmerken

Het bedieningspaneel heeft de volgende schermen:

• Standaard schermen voor directe weergave van de belangrijkste parameters
• Menuschermen voor navigatie
• Data/configuratie schermen met de parameters per type
• Keuzescherm bedrijfstype
• Invoerscherm password
• Wijzigingsscherm parameters.

OPMERKING: Wanneer het bedieningspaneel lange tijd niet wordt gebruikt, wordt het scherm zwart. De regeling blijft steeds actief, het bedrijfstype blijft ongewijzigd. Het scherm wordt weer zichtbaar nadat de gebruiker een toets indrukt. Wordt de toets 1 x ingedrukt dan wordt het scherm verlicht, na een tweede keer wordt een scherm afgebeeld dat is gerelateerd aan de ingedrukte toets.

4.2 - Kenmerken van het standaard scherm

Er zijn vier standaard schermen. Elk scherm geeft weer:

• De unit status, het schermnummer,
• Drie parameters.

LOCAL OFF	1	unit status, rechts het schermnummer
Entering water temp Beschrijving van de EWT 40°C Afkorting, waarde en eenheden van de eerste parameter
Leaving water temp Beschrijving van de LWT 46°C Afkorting, waarde en eenheden van de tweede parameter
Outside air temperature Beschrijving van OAT 4°C Afkorting, waarde en eenheden van de derde parameter

Met de Omhoog en Omlaag toetsen kunt u heen en weer springen tussen de standaard schermen. Het schermnummer wordt bijgewerkt.

4.3 - Password (Toegangscode) invoeren

Het password wordt per karakter ingevoerd. De cursor staat op het huidige karakter, dat knippert. Met de pijltoetsen kan het karakter worden gewijzigd. Deze wijziging wordt bevestigd met de Enter toets waarna de cursor naar het volgende karakter gaat.

Door het indrukken van de Enter toets op een karakter zonder waarde, wordt de selectie van het password bevestigd. Het scherm wordt bijgewerkt door de menulijst. De afgebeelde items zijn afhankelijk van het niveau van het geactiveerde password.

Wanneer een onjuist password wordt ingevoerd, blijft het password invoerscherm zichtbaar.

Password selectie 0 (nul) kan worden gekozen door 2x achter elkaar op de Enter toets te drukken.

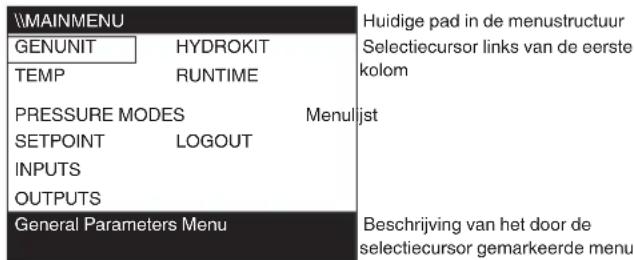

4.4 - Kenmerken van het Menuscherm

Elk menu item geeft toegang tot een bepaalde gegevenscategorie. Met de Omhoog/Omlaag toetsen kan de cursor op het huidige item worden geplaatst. Met de Enter toets wordt het afbeelden van het gekozen sub-menu geactiveerd.

Met het item LOGOUT kan het menuscherm worden verlaten en wordt de toegang beveiligd met een password. Door het indrukken van de Terug toets kan het huidige scherm worden verlaten, de met een password beveiligde toegang blijft dan actief.

4.5 - Kenmerken datascherm of instelbare parameters

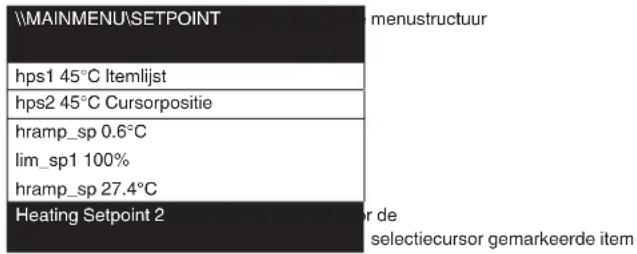

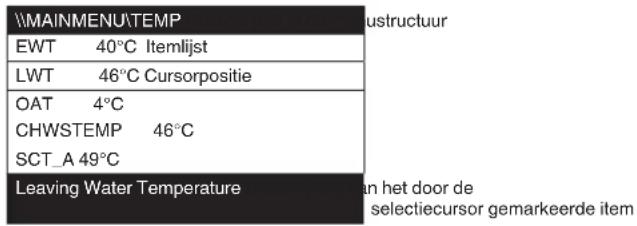

De dataschermen beelden informatieparameters af, zoals temperaturen of drukken. De configuratieschermen beelden regelparameters van de unit af, zoals de watertemperatuursetpoints.

Met de Omhoog/Omlaag toetsen kan de cursor op het huidige menu item worden geplaatst. Met de Enter toets wordt het wijzigen van de parameters geactiveerd (indien mogelijk). Ongeoorloofde poging tot wijziging wordt geblokkeerd door een weigeringsscherm.

4.6 - Wijzigen van de parameters

Een configuratieparameter kan worden gewijzigd door de cursor er op te plaatsen en dan op Enter te drukken.

In het volgende scherm kan een parameter worden gewijzigd.

Met de Omhoog/Omlaag toetsen kan het eerste karakter worden gekozen. Door op de Omhoog toets te drukken worden achtercenvolgens de volgende symbolen afgebeeld:

0, 1, 2, 3, 4, 5, 6, 7, 8, 9, ., -.

Met de Omlaag toets wordt bovenstaand lijstje in omgekeerde volgorde weergegeven. Elk karakter wordt bevestigd met de Enter toets.

Het - teken is alleen beschikbaar voor het eerst geselecteerde karakter.

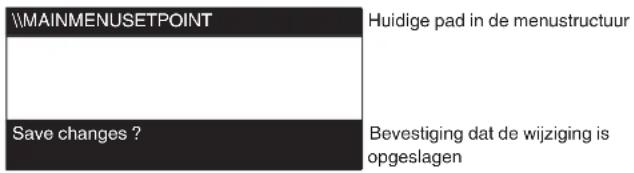

De waarde wordt bevestigd met de Enter toets. Met de Terug toets kan de huidige wijziging op elk moment worden geannuleerd.

LET OP: Wanneer de gebruiker het huidige datascherm verlaat, wordt de waarde opgeslagen. Daarvan wordt een bevestiging afgebeeld. Parameterwijziging(en) worden bevestigd met de Enter toets. De huidige wijzigingen worden geannuleerd door terugkeer naar het vorige scherm met de Terug toets.

4.7 - Scherm Bedrijfstype

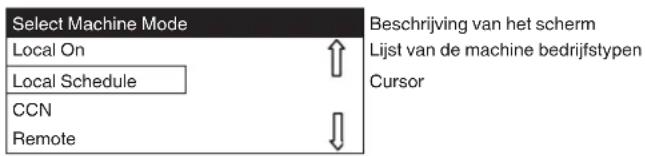

De unit is in bedrijfstype Local Off (Lokaal uit). Door 1x op de aan/uit (0/1) toets te drukken wordt het afbeelden van het scherm Bedrijfstype geactiveerd.

Met de Omhoog/Omlaag toetsen kan de cursor op het gekozen bedrijfstype worden geplaatst. Er worden direct vier bedrijfstypen op het scherm afgebeeld. Druk voor toegang tot niet zichtbare bedrijfstypen op de Omhoog/Omlaag toetsen.

Nadat het nieuw bedrijftype is gekozen, kan dit worden bevestigd met de Enter toets.

Wanneer de unit in een bedrijfstype werkt en er wordt op de Aan/uit toets gedrukt, dan wordt de unit afgeschakeld. Een bevestigingsscherm beveiligt de unit tegen ongewenste afschakeling.

4.9 - Gedetailleerde menubeschrijving

LET OP: Afhankelijk van het gekozen type unit worden niet alle menu items gebruikt.

4.9.1 - GENUNIT-menu (Algemene parameters)

NAAM FORMAAT EENHEDEN OPMERKING BESCHRIJVING
CTRL_TYP 0/1/2 - 1 Type regelmodus
STATUS 0-9 - 2 Bedrijfsstatus
min_left 0-15 min Startvertraging
LSP_SEL	0/1/2 - 11	Keuze setpoint via de interface
SP_SEL 0/1/2 - 10	Keuze setpoint via het CCN netwerk
SP_OCC	Ja/Nee	-	Bezet setpoint
CHIL_S_S	Enable/Disable	-3 Unit start/stop via het CCN netwerk
CHIL_OCC Ja/Nee	-4 Unit tijdschema via het CCN netwerk
CAP_T	nnn	%	Totale capaciteit van de unit
DEM_LIM	nnn	%	7 Capaciteitsbegrenzing
SP	±nnn.n	°C	Aktieve setpoint
CTRL_PNT	±nnn.n	°C	8 Regelpunt
EMSTOP	Enable/Emstop	-9 CCN noodstop

VERKLARING	BESCHRIJVING
1	0 = Local, 1 = CCN, 2 = Remote
2	Het punt STATUS kan de volgende waarden hebben:
	Off > STATUS = 0	Ready > STATUS = 5
	Running > STATUS = 1	Override > STATUS = 6
	Stopping > STATUS = 2	Defrost > STATUS = 7
	Delay > STATUS = 3	Run Test > STATUS = 8
	Tripout > STATUS = 4	Test > STATUS = 9
3	Laat starten/stoppen toe van de machine, alleen in de CCN-modus. De overbruggingswaarde wordt weergegeven, maar slechts gebruikt als de unit in de CCN-modus staat.
4	Geeft aan of de unit al of niet in de bezette modus staat. In de CCN-modus kan de waarde worden geforceerd en worden gebruikt in plaats van de werkelijke bezettingsstatus.
7	Limiet opgenomen vermogen is actief. Dit punt kan worden geforceerd in de CCN-modus en deze overbruggingswaarde heeft voorrang boven de andere limietwaarden (externe of limietcontrole).
8	Regelpunt. Dit punt kan worden geforceerd in de CCN-modus en deze overbruggingswaarde heeft voorrang boven de andere waarde die door de regelaar is berekend.
9	Altijd actief als de unit niet inde CCN-modus staat.
10	Setpoint selecteren. Dit punt kan worden geforceerd in de CCN-modus en deze overbruggingswaarde heeft voorrang boven het geselecteerde setpoint in de afstandsmodus.
11	0 = Auto, 1 = Spt1, 2 = Spt2

4.9.2 - TEMP-menu (Temperaturen)

NAAM FORMAAT EENHEDEN BESCHRIJVING
EWT ±nnn.n	°C	Waterintredetemperatuur warmtewisselaar
LWT ±nnn.n	°C	Wateruittredetemperatuur warmtewisselaar
OAT	±nnn.n	°C	Buitenluchttemperatuur
CHWSTEMP	±nnn.n	°C	Gezamenlijke master/slave temperatuur
SCT_A	±nnn.n	°C	Verzadigde condensatietemperatuur
SST_A	±nnn.n	°C	Verzadigde zuiggastemperatuur
SUCT_T	±nnn.n	°C	Verzadigde gastemperatuur
ECO_SST	±nnn.n	°C	Verzadigde zuiggastemperatuur bij de EXV Eco
ECO_SUCT	±nnn.n	°C	Zuiggastemperatuur bij de EXV Eco
DEFRT_A	±nnn.n	°C	Ontdooitemperatuur
DEFRT_2	±nnn.n	°C	Ontdooitemperatuur van de tweede warmtewisselaar

4.9.3 - PRESSURE-menu (Drukken koudemiddelcircuit)

NAAM FORMAAT EENHEDEN BESCHRIJVING
DP_A	±nnn.n	kPa	Persdruk
SP_A	±nnn.n	kPa	Hoofdzuigdruk
ECO_SP_A	±nnn.n	kPa	Persdruk EXV Eco
W_P_IN ±nnn.n	kPa	Druk inkomend water

4.9.4 - SETPOINT-menu

NAAM FORMAAT WAARDE		EENHEDEN	BESCHRIJVING
hsp1	26,7 tot 60	38,0	^	Verwarmings-setpoint 1
hsp2	26,7 tot 60	38,0	^	Verwarmings-setpoint 2
hramp_sp	0,2 tot 2,0	0,60	^	Afkoelsnelheid
lim_sp1	0 tot 100	100	%	Limiet-setpoint

4.9.5 - INPUTS-menu (Ingangen)

NAAM FORMAAT EENHEDEN BESCHRIJVING

ONOFF_SW Open/Close - Start/stop contact (Afstandsregeling)

SETP_SW Open/Close - Setpoint contact (Afstandsregeling)

LIM_SW1 Open/Close - Capaciteitsbegrenzing (Afstandsregeling)

FLOW_SW Open/Close - Contact stromingsbeveiliging/externe beveiliging

leak_v nn.n Volt Lekdetector waarde

Lock_sw2 Open/Close - Contact externe beveiliging

4.9.6 - OUTPUTS-menu (Uitgangen)

NAAM FORMAAT EENHEDEN BESCHRIJVING
CP_A1 On/Off - Compressor uitgang A1
CP_A2 On/Off - Compressor uitgang A2
FAN_A1	0-2	- Ventilator toerental A1
FAN_A2	0-2	- Ventilator toerental A2
EXV_A	nnn	%	Hoofdstand EXV
EXV_ECO	nnn	%	Stand EXV Eco
EV_VALV1 On/Off - Compressorafsluitklep A1/EXV Eco
EV_VALV2 On/Off - Compressorafsluitklep A2/EXV Eco
RV_A	On/Off - Vierwegkleppen
EXC_HEAT	On/Off - Verwarming warmtewisselaar
BOILER	On/Off - Uitgang verwarmingsketel
EHS_STEP	n	- Trap elektrische verwarming
PUMP_1	On/Off - Uitgang pomp 1
ALARM	On/Off - Alarm relais
RUNNING	On/Off - Unit aan relais

4.9.7 - RUNTIME-menu (Draai-uren)

NAAM FORMAAT	EENHEDEN	BESCHRIJVING
HR_MACH nnnnn	uren	Aantal unit draai-uren
st_mach	nnnnn	- Aantal machinestarts
HR_CP_A1	nnnnn	uren	Aantal draai-uren compressor A1
st_cp_a1	nnnnn	- Aantal starts compressor A1
HR_CP_A2	nnnnn	uren	Aantal draai-uren compressor A2
st_cp_a2	nnnnn	- Aantal starts compressor A2
hr_fana1l	nnnnn	uren	Aantal draai-uren op lage toeren ventilator A1
hr_fana1h	nnnnn	uren	Aantal draai-uren op hoge toeren ventilator A1
hr_fana2l	nnnnn	uren	Aantal draai-uren op lage toeren ventilator A2
hr_fana2h	nnnnn	uren	Aantal draai-uren op hoge toeren ventilator A2
hr_pump	nnnnn	uren	Aantal draai-uren pomp

4.9.8 - MODES-menu (Bedrijfstypen)

NAAM FORMAAT EENHEDEN BESCHRIJVING
m_limit Ja/Nee	- Capaciteitsbegrenzing actief
m_ramp	Ja/Nee	- Afkoelsnelheid actief
m_cooler	Ja/Nee	- Warmtewisselaar-verwarming actief
m_SM Ja/Nee - Aquasmart actief
m_leadla	Ja/Nee - Master/slave actief
m_night	Ja/Nee	- Laag-geluid niveau nachtbedrijf actief
m_heater	Ja/Nee	- Elektrische verwarmingstrappen actief
m_boiler	Ja/Nee	- Verwarmingsketel actief
m_defr_a	Ja/Nee	- Ontdooien actief
m_sst_a	Ja/Nee	- Lage zuiggastemperatuur
m_dgt_a	Ja/Nee	- Hoge persgastemperatuur
m_hp_a	Ja/Nee	- Hogedruk
m_sh_a	Ja/Nee	- Lage superheat

4.9.9 - ALARMS-menu (Alarm)

NAAM	BESCHRIJVING
ALARMRST	Alarm reset
CUR_ALRM	Huidige alarmen
ALMHIST1	Alarm geheugen

4.9.10 - CONFIG-menu (Configuratie)

NAAM BESCHRIJVING

GEN_CONF Algemeen configuratiemenu

PUMPCONF Pomp configuratiemenu

HC_CONFIG Configuratiemenu verwarmingsbedrijf

RESETCFG Reset configuratiemenu

USERCONFIG Gebruikers configuratiemenu

SCHEDULE Klokschema

HOLIDAY Vakantieschema

BRODCAST Regeling zomer-wintertijd

DATETIME Datum en tijd menu

DISPLAY Configuratie display

CTRL_ID Identificatie regeling

4.9.11 - ALARMRST-menu (Alarmreset)

NAAM FORMAAT	EENHEDEN	BESCHRIJVING
RST_ALM	Ja/Nee	-	Alarm reset
ALM	Normal	-	Alarm status
alarm_1c	nnnnn	-	Actuele alarm 1
alarm_2c	nnnnn	-	Actuele alarm 2
alarm_3c	nnnnn	-	Actuele alarm 3
alarm_4c	nnnnn	-	Actuele alarm 4
alarm_5c	nnnnn	-	Actuele alarm 5
alarm_1	nnnnn	-	Actuele JBus alarm 1
alarm_2	nnnnn	-	Actuele JBus alarm 2
alarm_3	nnnnn	-	Actuele JBus alarm 3
alarm_4	nnnnn	-	Actuele JBus alarm 4
alarm_5	nnnnn	-	Actuele JBus alarm 5

4.9.12 - CUR\_ALRM-menu (Actueel alarm)

Dit menu geeft maximaal 10 actieve alarmen weer. Voor elk alarm worden zowel tijd en datum afgebeeld waarop het alarm werd gegenereerd als de alarmbeschrijving. Elk scherm toont 1 alarm.

4.9.13 - ALMHIST1-menu (Alarmgeheugen)

Dit menu geeft maximaal 20 alarmen weer die bij de unit zijn voorgekomen. Voor elk alarm worden zowel tijd en datum afgebeeld waarop het alarm werd gegenereerd als de alarmbeschrijving. Elk scherm toont 1 alarm.

NAAM	BESCHRIJVING
OCC1P01S	Unit aan/uit tijdschema
OCC1P02S	Unit setpoint selectie tijdschema

4.9.15 - HOLIDAY-menu (Vakantie)

NAAM	BESCHRIJVING
HOLDY_01	Vakantie periode 1
HOLDY_02	Vakantie periode 2
HOLDY_03	Vakantie periode 3
HOLDY_04	Vakantie periode 4
HOLDY_05	Vakantie periode 5
HOLDY_06	Vakantie periode 6
HOLDY_07	Vakantie periode 7
HOLDY_08	Vakantie periode 8
HOLDY_09	Vakantie periode 9
HOLDY_10	Vakantie periode 10
HOLDY_11	Vakantie periode 11
HOLDY_12	Vakantie periode 12
HOLDY_13	Vakantie periode 13
HOLDY_14	Vakantie periode 14
HOLDY_15	Vakantie periode 15
HOLDY_16	Vakantie periode 16

4.9.16 - BRODCAST-menu (Uitzenden)

NAAM FORMAAT DEFAULT EENHEDEN BESCHRIJVING
ccnbroad 0/1/2 2 - Activeert uitzenden
		0 = gedeactiveerd, 1= uitzenden tijdens vakantie in het netwerk, 2 = uitzenden tijdens vakantie, alleen machine
oatbusnm 0 tot 239 0 - Uitzenden van de buitenluchttemperatuur		Busnummer van de machine met de buitenluchttemperatuur
oatlocad 0 tot 239 0 - Elementnummer van de machine met de buitenluchttemperatuur
dayl_sel Disable/Enable Disable - Activeren zomertijd, wintertijd
Zomertijd
startmon	1 tot 12	3 - Maand
startdow	1 tot 7	7 - Dag van de week (1 = Maandag)
startwom	1 tot 5	5 - Week van de maand
Wintertijd
stopmon	1 tot 12	10 - Maand
stoptdow	1 tot 7	7 - Dag van de week (1 = Maandag)
stopwom	1 tot 5	5 - Week van de maand

4.9.17 - GENCONF-menu (Algemene configuratie)

NAAM FORMAAT DEFAULT EENHEDEN		BESCHRIJVING
ramp_sel	Nee/Ja	Nee	-	Volgorde afkoelsnelheid per circuit
off_on_d	1 tot 15	1	min	Opstartvertraging
nh_start	00:00 tot 24:00	00:00	-	Start-uur nachtbedrijf
nh_end	00:00 tot 24:00	00:00	-	Stop-uur nachtbedrijf
bas_menu	0 tot 3 0 -	Basis menu configuratie		0 = volledige toegang1 = toegang tot het alarmmenu met password2 = toegang tot het setpointmenu met password3 = combinatie van 1 en 2
synoptic	Ja/Nee	Nee	-	Weergave overzichtsschema

4.9.18 - PUMPCONF-menu (Pomp configuratie)

NAAM	FORMAAT	DEFAULT	EENHEDEN	BESCHRIJVING
pump_seq	Ja/Nee	Nee	-	Beschikbaarheid warmtewisselaar pomp
pump_per	Ja/Nee	Nee	-	Omschakeltijd tussen de pompen
pump_sby	Ja/Nee	Nee	-	Vastloopbeveiliging pomp
pump_loc	Ja/Nee	Ja	-	Pomp afgeschakeld in standby bedrijf
pump_loc Nee/Ja	^8	Ja	-	Controle van de stroming wanneer de pomp is gestopt

4.9.19 - HCCONFIG-menu (Verwarming/koeling configuratie)

NAAM FORMAAT DEFAULT EENHEDEN		BESCHRIJVING
hr_sel	0 tot 3	0	-	Keuze reset verwarming0 = geen, 1 = buitenluchttemp., 2 = delta T
heat_th	-20 tot 0	-15	°C	Limiet buitenluchttemperatuur verwarmingsbedrijf
boil_th	-15 tot 15	-10	°C	Limiet buitenluchttemperatuur verwarmingsketel
ehs_th	-5 tot 21	5	°C	Limiet buitenluchttemperatuur elektrische verwarmingstrappen
ehs_back	Ja/Nee	Nee	-	1 beveiligingtrap elektrische verwarming
ehs_pull	0 tot 60	0	min	Startvertraging van de eerste elektrische verwarmingstrap
ehs_defr	Ja/Nee	Nee	-	Snelstart elektrische verwarmingstrappen in ontdooibedrijf

4.9.20 - RESETCFG-menu (Setpoint reset)

NAAM FORMAAT DEFAULT EENHEDEN		BESCHRIJVING
oathr_non	-10 tot 51,7	-10	°C	Buitenluchttemperatuur voor geen reset
oathr_fu	-10 tot 51,7	-10	°C	Buitenluchttemperatuur voor maximum reset
dt_hr_non	-17,8 tot -3,9	-17,8	^C	Delta T voor geen reset
dt_hr_fu	-17,8 tot -3,9	-17,8	^C	Delta T voor maximum reset
v_hr_non	-17,8 tot -6,7	-17,8	mA	Huidige waarde voor geen reset
v_hr_fu	-17,8 tot -6,7	-17,8	mA	Huidige waarde voor maximum reset
hr_deg	-34,4 tot 1,1	-17,8	^C	Resetwaarde verwarmingsbedrijf

4.9.21 - USERCONF-menu (Gebruikers configuratie)

NAAM FORMAAT DEFAULT EENHEDEN		BESCHRIJVING
language	0 tot 4	0 - Taalkeuze		Engels = 0, Spaans = 1, Frans = 2, Duits = 3, Italiaans = 4, Vertalen = 5
use_pass	1 tot 9999	11	-	Gebruikers password

4.9.22 - DATETIME-menu (Datum en tijd)

NAAM FORMAAT DEFAULT EENHEDEN BESCHRIJVING
hour 0 tot 24 hours Uur
minutes 0 tot 59 minutes Minuten
dow 1 tot 7 Dag van de week
tom_hol Nee/Ja Nee -	Vakantie morgen?
tod_hol	Nee/Ja Nee -	Vakantie vandaag?
dlig_off	Nee/Ja	-	Omschakeling wintertijd actief?
dlig_on	Nee/Ja	-	Omschakeling zomertijd actief?
d_of_m	1 tot 31		Dag van de maand
month	1 tot 12		Maand
year	0 tot 99		Jaar

4.9.23 - CTRL_ID-menu (Identificatie regeling)

NAAM FORMAAT DEFAULT EENHEDEN BESCHRIJVING
elemt_nb	1 tot 239	1	-	Element nr.
bus_nb	0 tot 239	0	-	Bus nr.
baudrate	9600 tot 38400	9600	-	Communicatiesnelheid
		PRO-DIALOG + 61AF		Beschrijving
		CSA-SR-20H430NN-		Software versieSerienummer

4.9.24 - OCC1PSX menu (Schema)

De regeling heeft twee tijdklokprogramma's:

Met het eerste tijdklokprogramma (Nr. 1) kan de machine automatisch overschakelen van bezet bedrijf naar onbezet bedrijf, waarbij de unit wordt gestart tijdens bezette perioden.

Met het tweede tijdklokprogramma (Nr. 2) kan het actieve setpoint automatisch omschakelen van een bezet setpoint naar een onbezet setpoint, indien de mode Auto is geselecteerd.

Setpoint 1 wordt gebruikt tijdens bezette periodes en setpoint 2 tijdens onbezette periodes.

Ieder schema heeft tussen 1 en 8 door de gebruiker in te stellen bezette perioden. Deze kunnen worden gemarkeerd als wel of niet actief op iedere dag van de week plus een vakantieperiode. De dag begint om 00.00 en eindigt om 23.59 uur.

Het programma werkt in onbezet bedrijf tenzij er een tijdschema in werking is. Als twee perioden elkaar overlappen en op dezelfde dag actief zijn dan krijgt de bezette periode de prioriteit.

Elk van de acht perioden kan worden afgebeeld en gewijzigd met behulp van een sub-sub-menu. In de navolgende tabel kunt u zien hoe toegang te verkrijgen tot de periode configuratie. De methode is dezelfde voor zowel tijdschema 1 als 2.

Voorbeeld tijdschema:

Time	MON	TUE	WES	THU	FRI	SAT	SUN	HOL
0	P1
1	P1
2	P1
3
4
5
6
7	P2	P2	P3	P4	P4	P5
8	P2	P2	P3	P4	P4	P5
9	P2	P2	P3	P4	P4	P5
10	P2	P2	P3	P4	P4	P5
11	P2	P2	P3	P4	P4	P5
12	P2	P2	P3	P4	P4
13	P2	P2	P3	P4	P4
14	P2	P2	P3	P4	P4
15	P2	P2	P3	P4	P4
16	P2	P2	P3	P4	P4
17	P2	P2	P3
18			P3
19			P3
20			P3
21							P6
22
23

	Begint om	Eindigt om	Actief op
P1: periode 1,	0.00 uur	3.00 uur	Maandag
P2: periode 2,	7.00 uur	18.00 uur	Maandag + Dinsdag
P3: periode 3,	7.00 uur	21.00 uur	Woensdag
P4: periode 4,	7.00 uur	17.00 uur	Donderdag + Vrijdag
P5: periode 5,	7.00 uur	12.00 uur	Zaterdag
P6: periode 6,	20.00 uur	21.00 uur	Vakantie
P7: periode 7,	In dit voorbeeld niet gebruikt
P8: periode 8,	In dit voorbeeld niet gebruikt

Configuratie menu bezet en onbezet bedrijf
NAAM FORMAAT DEFAULT EENHEDEN BESCHRIJVING
OVR_EXT 0-4 0 hours Overbrugging Bezet schema
DOW1 0/1 11111111 - Periode 1 dagen van de week MDWDVZZFMaandag Dinsdag Woensdag
	Donderdag Vrijdag Zaterdag Zondag Vakantie
OCCTOD1 0:00-24:00 00:00 - Bezet aanvangstijd
UNOCTOD1 0:00-24:00 24:00:00 - Bezet eindtijd
DOW2 0/1 0 - Periode 2 dagen van de week MDWDVZZFMaandag Dinsdag Woensdag	Donderdag Vrijdag Zaterdag Zondag Vakantie
OCCTOD2 0:00-24:00 00:00 - Bezet aanvangstijd
UNOCTOD2 0:00-24:00 00:00 - Bezet eindtijd
DOW3 0/1 0 - Periode 3 dagen van de week MDWDVZZFMaandag Dinsdag Woensdag	Donderdag Vrijdag Zaterdag Zondag Vakantie
OCCTOD3 0:00-24:00 00:00 - Bezet aanvangstijd
UNOCTOD3 0:00-24:00 00:00 - Bezet eindtijd
DOW4 0/1 0 - Periode 4 dagen van de week MDWDVZZFMaandag Dinsdag Woensdag	Donderdag Vrijdag Zaterdag Zondag Vakantie
OCCTOD4 0:00-24:00 00:00 - Bezet aanvangstijd
UNOCTOD4 0:00-24:00 00:00 - Bezet eindtijd
DOW5 0/1 0 - Periode 5 dagen van de week MDWDVZZFMaandag Dinsdag Woensdag	Donderdag Vrijdag Zaterdag Zondag Vakantie
OCCTOD5 0:00-24:00 00:00 - Bezet aanvangstijd
UNOCTOD5 0:00-24:00 00:00 - Bezet eindtijd
DOW6 0/1 0 - Periode 6 dagen van de week MDWDVZZFMaandag Dinsdag Woensdag	Donderdag Vrijdag Zaterdag Zondag Vakantie
OCCTOD6 0:00-24:00 00:00 - Bezet aanvangstijd
UNOCTOD6 0:00-24:00 00:00 - Bezet eindtijd
DOW7 0/1 0 - Periode 7 dagen van de week MDWDVZZFMaandag Dinsdag Woensdag	Donderdag Vrijdag Zaterdag Zondag Vakantie
OCCTOD7 0:00-24:00 00:00 - Bezet aanvangstijd
UNOCTOD7 0:00-24:00 00:00 - Bezet eindtijd
DOW8 0/1 0 - Periode 8 dagen van de week MDWDVZZFMaandag Dinsdag Woensdag	Donderdag Vrijdag Zaterdag Zondag Vakantie
OCCTOD8 0:00-24:00 00:00 - Bezet aanvangstijd
UNOCTOD8 0:00-24:00 00:00 - Bezet eindtijd

Modify value
	OCCT0D1
00:00
12.2_
Occupied from

Beschrijving van het scherm Itemnaam Waarde vóór wijziging Waarde tijdens wijziging 12h2_

4.9.25 - hoLIDY0Xs-menu (vakantie)

Deze functie wordt gebruikt om maximaal 16 vakantieperioden te programmeren. Iedere periode wordt gedefinieerd met behulp van drie parameters: maand, begindag en tijdsduur van de periode. Gedurende de vakantieperiode werkt de regeling in bezet of onbezet bedrijf, afhankelijk van de vastgelegde perioden.

Elk van deze vakatieperioden kan worden afgebeeld en gewijzigd met behulp van een sub-menu.

LET OP: De uitzend functie moet geactiveerd zijn om het vakantieschema te kunnen gebruiken, zelfs al werkt de unit in autonoom bedrijf (zonder CCN-regeling).

NAAM FORMAAT DEFAULT EENHEDEN		BESCHRIJVING
HOL_MON	0-12	0	- Vakantie maand
HOL_DAY	0-31	0	- Vakantie dag
HOL_LEN 0-99	0		- Duur van de vakantie

5 - MACHINEBEDRIJF MET DE PRO-DIALOG+ REGELING

5.1 - Start/stop regeling

In onderstaande tabel zijn opgenomen het type regeling en de start/stop status m.b.t. de volgende parameters:

• Bedrijfstype: dit wordt geselecteerd met de start/stop toets op de voorzijde van de gebruikers-interface. LOFF: Local off (Lokaal uit), L-C: Local on (Lokaal aan), L-SC: Local schedule (Lokaal tijdschema), REM: remote (Afstandsregeling), CCN: netwerk, MAST: Master
• Start/stop contacten op afstand: worden gebruikt wanneer de unit in Afstandsregeling (Remote) werkt. Zie hoofdstukken 3.6.2 en 3.6.3.

• CHIL_S_S: deze netwerkcommando variabele wordt gebruikt wanneer de unit in netwerk bedrijf (CCN) werkt.

• Commando ingesteld op Stop: de unit wordt afgeschakeld.

• Commando ingesteld op Start: de unit werkt volgens het tijdschema 1.
• Start/Stop schema: status bezet of onbezet van de unit zoals bepaald door het tijdklokprogramma (Schema 1).
• Master/slave regeling: deze parameter wordt gebruikt wanneer de unit in een master/slave opstelling werkt. Het type regeling van de master-unit bepaalt of de unit lokaal, op afstand of via CCN wordt geregeld (deze parameter moet worden ingesteld door Carrier Service).
• CCN-noodstop: wanneer deze is geactiveerd dan wordt de unit afgeschakeld, ongeacht het actieve bedrijfstype.
• Algeheel alarm: de unit wordt afgeschakeld door een alarmmelding.

ACTIEF BEDRIJFSTYPE STATUS VAN DER PARAMETERS TYPE

LOFF L-C L-SC REM CCN MAST CHIL_S_S Start/Stop

contacten op afstand

Type regeling Master

Start/Stop tijdschema

CCN noodstop

Algeheel alarm

REGELING

EENHEDEN BEDRIJFS-TYPE

-

-

-

-

-

-

-

-

-

Geactiveerd

-

-

Gesloten

-

-

-

-

-

-

-

-

-

-

Ja

-

Gesloten

-

-

-

-

Actief

-

Gedeactiveerd

-

-

-

-

CCN

Gesloten

-

-

-

-

Actief

-

-

-

Onbezet

-

-

CCN

Gesloten

-

-

-

-

-

Actief

Gedeactiveerd

-

CCN

-

-

CCN

Gesloten

-

-

-

-

-

Actief

-

-

CCN

Onbezet

-

CCN

Gesloten

-

-

-

-

Actief

-

Geactiveerd

-

-

Bezet

Gedeactiveerd

Nee

CCN

Open

-

-

-

-

-

Actief

Geactiveerd

-

CCN

Bezet

Gedeactiveerd

Nee

CCN

Open

Actief

-

-

-

-

-

-

-

-

-

-

Lokaal

Gesloten

-

-

Actief

-

-

-

-

-

-

Onbezet

-

-

Lokaal

Gesloten

-

-

-

-

-

Actief

-

-

Lokaal

Onbezet

-

-

Lokaal

Gesloten

-

Actief

-

-

-

-

-

-

-

-

Gedeactiveerd

Nee

Lokaal

Open

-

-

Actief

-

-

-

-

-

-

Bezet

Gedeactiveerd

Nee

Lokaal

Open

-

-

-

-

-

Actief

-

-

Lokaal

Bezet

Gedeactiveerd

Nee

Lokaal

Open

-

-

-

Actief

-

-

-

Open

-

-

-

-

Op afstand

Gesloten

-

-

-

Actief

-

-

-

-

-

Onbezet

-

-

Op afstand

Gesloten

-

-

-

-

-

Actief

-

Open

Op afstand

-

-

-

Op afstand

Gesloten

-

-

-

-

-

Actief

-

-

Op afstand

Onbezet

-

-

Op afstand

Gesloten

-

-

-

Actief

-

-

-

Gesloten

-

Bezet

Gedeactiveerd

Nee

Op afstand

Open

-

-

-

-

-

Actief

-

Gesloten

Op afstand

Bezet

Gedeactiveerd

Nee

Op afstand

Open

5.2 - Regeling pomp van warmtewisselaar

Master/slave-regeling is niet geactiveerd, of is geactiveerd en de unit is de master-unit:

In de modi On, Stopping of Delay, als de unit is gestopt, wordt de pomp gestart en blijft deze 20 seconden draaien nadat de compressor is gestopt. Hij staat stil als de ketel actief is, maar kan worden gestart als gevolg van de capaciteitsbegrenzing.

De master/slave-functie is actief en de unit is de slave-unit:

De pomp wordt gestart wanneer de unit wordt gestart en indien de limiet van opgenomen vermogen boven 1% is. Ander stopt de pomp 30 seconden nadat de laatste compressor is gestopt, behalve indien de configuratieparameter "lag_pump" is geconfigureerd om de pomp in te schakelen, zelfs als deze is ingesteld om te stoppen. In dit geval is de pomp voortdurend in bedrijf.

Een periodieke snelle start van de pomp is geconfigureerd:

De waterpomp wordt dagelijks om 14.00 uur voor twee seconden ingeschakeld.

5.3 - Vergrendelcontact

Dit contact controleert de status van een regelkring (stro-mingsschakelaar en externe beveiliging, zie hoofdstuk 3.6). Bij geopend contact mag de unit niet starten wanneer de vertragingstijd is verstreken. Wanneer de unit in werking is leidt dit open contact tot een alarm afschakeling.

5.4 - Warmtewisselaar vorstbeveiliging

De verwarming voor de warmtewisselaar en waterpomp (voor units met pomp) kan worden bekrachtigd om de warmtewisselaar te beschermen die door bevriezing kan worden beschadigd tijdens langere stilstand bij lage buiten-temperaturen.

OPMERKING: De parameters voor regeling van de warmtewisselaar-verwarming kunnen worden gewijzigd door Carrier Service.

5.5 - Regelpunt

Het regelpunt vertegenwoordigt de watertemperatuur die de unit moet produceren. Standaard wordt er geregeld op waterintredetemperatuur, maar kan ook worden ingesteld op wateruittredetemperatuur regeling (hiervoor moet Carrier Service een instelling configureren).

Regelpunt = Actief setpoint + reset

5.5.1 - actief setpoint

In verwarmingsbedrijf kunnen twee setpoints geselecteerd worden. Het tweede koclsetpoint wordt gewoonlijk gebruikt voor onbezette perioden.

Afhankelijk van het actuele bedrijfstype kan het actieve setpoint worden gekozen:

• door keuze van het item in het GENUNIT-menu,
• met externe contacten,
• met Netwerk-commando's,
- met het setpoint tijdklokprogramma (schema 2).

Onderstaande tabel geeft de selecties weer afhankelijk van het type regeling (lokaal, op afstand of CCN) en de volgende parameters:

• Keuze setpoint in lokale regeling: met item LSP_SEL van het GENUNIT-menu kan het actieve setpoint worden gekozen wanneer de unit in lokaal bedrijf werkt,
• Bedrijfstype,
• Contact setpointselectie: status van de setpointselectie contacten,
• Status Schema 2: tijdklokprogramma Setpointkeuze.

BEDRIJFSTYPE LOKAAL

PARAMETER STATUS
Bedrijfstype Keuze setpoint in lokaal regeling	Status schema 2	Actief setpoint
Verwarming sp1 - Verwarmings-setpoint 1
Verwarming sp2 - Verwarmings-setpoint 2
Verwarming Auto Bezet Verwarmings-setpoint 1
Verwarming Auto Onbezet Verwarmings-setpoint 2

BEDRIJFSTYPE AFSTANDSREGELING

PARAMETER STATUS

Bedrijfstype Setpointselectie contact Actief setpoint

Verwarming sp1 (open) Verwarmings-setpoint 1

Verwarming sp2 (gesloten) Verwarmings-setpoint 2

5.5.2 - Reset

Door een reset wordt het actieve setpoint zo verschoven dat het door de unit opgenomen vermogen verlaagd wordt. Het setpoint wordt verlaagd.

In het algemeen is deze wijziging een reactie op een verlaging van de belasting. Voor het Pro-Dialog+ systeem kan het reset-type worden geconfigureerd in HCCONFIG-tabel (4.9.20).

Deze reset kan gebaseerd zijn op:

- de buitentemperatuur:

• dit geeft een meting van de belastingtrend voor het gebouw
• als de buitentemperatuur daalt gaat het setpoint weer omhoog.

- of de temperatuur van het retourwater:

• dit is de warmtewisselaar delta T en geeft de gemiddelde belasting voor het gebouw
• als het temperatuurverschil afneemt, wordt het setpoint verlaagd.

In beide gevallen kunnen de reset-parameters (verloop, type en maximale waarde) in het RESETCFG-menu (4.9.21) worden geconfigureerd. Reset is een lineaire functie waarvoor drie parameters moeten worden ingesteld:

• Een referentie waarbij de reset nul is (buitenluchttemperatuur of Delta T - geen reset waarde).
• Een referentie waarbij de reset maximaal is (buiten-lucht-temperatuur of Delta T - volledige reset waarde).
• De maximum reset waarde.

5.6 - Capaciteitsbegrenzing

De capaciteitsbegrenzing wordt gebruikt om het elektriciteitsverbruik te beperken. Door middel van potentiaalvrije contacten kan de capaciteitsbegrenzing worden vrijgegeven.

Capaciteitsbegrenzing kan resulteren in een beperking van het opgenomen vermogen, minder geleverd vermogen of een beperking van het vermogen in de nachtmodus.

De capaciteit van de unit kan nooit hoger worden dan het door deze contacten geactiveerde Begrenzings-setpoint. De begrenzings setpoints kunnen in het SETPOINT-menu (4.9.20) gewijzigd worden.

5.7 - Capaciteitsregeling

Hiermee wordt het aantal actieve compressoren aangepast om de wateruittredetemperatuur op het setpoint te handhaven. De nauwkeurigheid waarmee dit gebeurt is afhankelijk van de capaciteit van het watercircuit, de stromings-snelheid, de belasting en het aantal beschikbare capaciteits-regeltrappen. Bij het berekenen van het optimale punt waarop een capaciteitstrap moet worden toegevoegd of afgeschakeld houdt de capaciteitsregeling voortdurend rekening met de volgende punten:

• de temperatuurafwijking ten opzichte van het setpoint,
• de mate waarin deze afwijking fluctueert,
• het verschil tussen waterintrede- en uittredetemperatuur.

Wanneer dezelfde compressor teveel starts (per uur) maakt, of na het starten steeds korter dan 1 minuut werkt, dan wordt het aantal compressorstarts automatisch verminderd, hetgeen tot gevolg heeft dat de regeling van de wateruittredetemperatuur minder nauwkcurig wordt.

Bovendien kunnen beveiligings-limieten als de hoge druk, lage druk of ontdooi beveiligingen de nauwkeurigheid ook beïnvloeden. De compressoren worden bij toerbeurt gestart en gestopt om het aantal starts te egaliseren (waarde bepaald door draai-uren).

5.8 - Ontdooifunctie

De ontdooifunctie wordt geactiveerd om ijsvorming op de lucht-warmtewisselaar te voorkomen. Tijdens de ontdooicyclus worden de ventilatoren van dat circuit afgeschakeld en de 4-weg koudemiddelklep wordt omgekeerd waardoor de unit in koelbedrijf gaat werken. Tijdens de ontdooicyclus kan de ventilator tijdelijk worden herstart. De ontdooicyclus verloopt volledig automatisch en heeft geen instelling nodig.

5.9 - Regeling extra elektrische verwarmingstrappen

Als optie kan de warmtepomp maximaal vier extra elektrische verwarmingstrappen aansturen.

De verwarmingstrappen worden geactiveerd als aanvulling op de verwarmingscapaciteit wanneer aan de volgende voorwaarden is voldaan:

• De unit gebruikt 100% van de beschikbare verwarmingscapaciteit, of de unit wordt in zijn werking begrensd door een beveiliging (lage zuiggastemperatuur, heetgas of ontdooicyclus in werking). In alle gevallen kan niet aan de verwarmingsvraag worden voldaan.
• De buitenluchttemperatuur is lager dan een ingesteld limiet (zie HCCONFIG-menu, 4.9.20).
• De capaciteitsbegrenzing is niet actief.

De laatste beschikbare verwarmingstrap kan door de gebruiker worden geconfigureerd als veiligheidstrap. In dit geval komt de veiligheidstrap alleen in na de andere trappen bij een machine-storing die gebruik van de verwarmings-capaciteit verhindert. De andere elektrische verwarmings-trappen blijven functioneren zoals hierboven beschreven.

5.10 - Regeling van een verwarmingsketel

De unit kan het starten van een verwarmingsketel regelen. Zodra de verwarmingsketel in werking is wordt de warmtepomp afgeschakeld. Een warmtepomp en een verwarmingsketel kunnen niet gelijktijdig werken.

De uitgang van de verwarmingsketel wordt geactiveerd bij de volgende condities:

• Een storing voorkomt gebruik van de verwarmingscapaciteit.
• De unit werkt bij zeer lage buitentemperatuur waardoor de verwarmingscapaciteit onvoldoende is. De limiet van de buitentemperatuur voor toepassing van de verwarmingsketel is vast ingesteld op -10°C maar deze waarde kan worden gewijzigd in HCCONFIG-menu (4.9.20).

OPMERKING: Voor slave-units is regeling van elektrische verwarmingstrappen of een verwarmingsketel niet toege-staan.

5.11 - Eco-functie

De 61AF units beschikken over een Eco-functie. Deze functie is gebaseerd op de circulerende koelmiddelstroom en laat toe dat het oververhittingssetpoint in stand wordt gehouden. De functie is niet beschikbaar tijdens ontdooien en de eerste minuut van het bedrijf.

Het doel van deze functie is om een betere prestatie en hoger rendement te behalen.

5.12 - Master/slave opstelling

MASTER/SLAVE INSTELLINGEN WORDEN DOOR CARRIER SERVICE INGESTELD.

Twee Pro-Dialog+ units kunnen in een Master-Slave-opstelling worden gekoppeld, waarbij de beide units via de CCN-Bus verbonden moeten worden. Alle parameters die nodig zijn voor de master/slave functie moeten worden ingesteld door Carrier Service.

Bij wateruittrede regeling van de warmtewisselaar moet voor Master-Slave bedrijf een extra temperatuuropnemer (optie) van elke machine worden aangesloten op de verzamelleiding. Dit is niet nodig bij waterintrede regeling.

De Master-Slave opstelling kan werken met constante of variabele waterhoeveelheid. Bij variabele waterhoeveelheid moet elke unit zijn eigen waterpomp regelen en de pomp automatisch afschakelen bij een koelcapaciteit van nul.

Bij constante waterhoeveelheid moeten de pompen van alle units continu in werking zijn wanneer het systeem werkt. De master-unit kan een gezamenlijke pomp regelen die wordt geactiveerd wanneer het systeem wordt gestart. In dit geval wordt de pomp van de slave-unit niet gebruikt.

Alle regelcommando's naar het Master-Slave-systeem (Start/Stop, setpoint, capaciteitsafschakeling etc.) worden verwerkt door de als "Master" geconfigureerde unit en moeten daarom alleen aan de Master-unit worden gegeven. Van daaruit worden ze dan automatisch naar de slave-unit doorgegeven.

De master-unit kan lokaal, op afstand of via CCN worden geregeld. Om de units te starten hoeft alleen het bedrijfs-type van de master-unit (Master) te worden geactiveerd. Als de master-unit is geconfigureerd voor regeling op afstand gebruik dan de potentiaal-vrije contacten op afstand voor start/stop.

De slave-unit moet continu in CCN-regeling blijven. Kies, om de master/slave units af te schakelen, Lokaal Uit (Local Off) op de master-unit of gebruik, als de unit is geconfigureerd voor afstandsregeling, de potentiaalvrije contacten op afstand.

De Master-unit kan (afhankelijk van de configuratie) o.a. bepalen of de master- of de slave-unit als leidende, c.q. volg-unit moet werken. De rollen van leidende- en volg-unit worden omgedraaid wanneer het verschil in draai-uren van de beide units een te configureren waarde overschrijdt. Zo wordt gegarandeerd dat de draai-uren worden geëgalisceerd.

De omschakeling tussen leidende- en volg-unit kan zowel tijdens de start of tijdens bedrijf plaatsvinden.

De leidende unit wordt altijd als eerste gestart. Wanneer de leidende unit zijn volle bedrijfscapaciteit heeft bereikt, wordt de (te configureren) inschakelvertragingstijd van de volg-unit gestart. De unit kan starten nadat de tijd verstreken is en wanneer de afwijking van het regelpunt hoger is dan 1,7°C. Op dat moment wordt de koelerpomp van de volg-unit aangeschakeld. De unit gebruikt automatisch het actieve setpoint van de Master-unit. De leidende unit blijft op zijn volle bedrijfscapaciteit werken tot de actieve capaciteit van de volg-unit hoger is geworden dan nul. Wanneer de volg-unit afgeschakeld wordt, blijft de koelerpomp nog twintig seconden in werking.

Bij communicatiestoring tussen de beide units keert iedere unit terug naar autonoom bedrijf, tot de storing is verholpen. Wanneer de Master-unit door een alarm afgeschakeld wordt, dan mag de slave-unit direct starten.

LET OP: Voor warmtepompen die in master/slave bedrijf werken en een NRCP2 print of elektrische verwarmings-trappen hebben, moet de waterintredetemperatuur worden geregeld.

6 - STORINGSDIAGNOSE EN OPLOSSINGEN

6.1 - Algemeen

In de PRO-DIALOG+-regeling is een zeer uitgebreide storingsdiagnose routine ingebouwd. De basis interface met zijn menu's geeft tocgang tot vele van de bedrijfscondities van de unit. Als er een werkingsfout wordt geconstateerd, dan wordt een alarm geactiveerd en een alarmcode opge-slagen in het Alarm-menu, sub-menu's CUR_ALRM (4.9.13) en ALARMRST (4.9.12).

6.2 - Afbeelden van alarmmeldingen

Via de Alarm-LED van het bedieningspancel (zie hoofdstuk 3.1) kunnen alarmmeldingen van de unit direct worden afgebeeld.

• De knipperende LED geeft aan dat het circuit werkt, maar onder een alertconditie.
• De continu verlichte LED geeft aan dat het circuit door een alarmconditie is afgeschakeld.

In het ALARMRST-menu (4.9.12) van het bedieningspaneel kunnen maximaal 5 actieve alarmcodes worden afgebeeld.

6.3 - Reset van alarmmeldingen

Nadat de oorzaak van het alarm is verholpen kan het alarm, afhankelijk van het soort, worden gereset:

• automatisch bij terugkeer naar normaal bedrijf
• handmatig op de unit.

Reset van alarmmeldingen kan zelfs plaatsvinden als de unit in bedrijf is. Het is daarom mogelijk om een alarm te resetten zonder de machine af te schakelen.

Als de elektrische voeding wordt onderbroken herstart de unit automatisch als de voeding weer is hersteld. Alarmmeldingen die actief waren toen de voeding werd onderbroken zijn opgeslagen en zouden er de oorzaak van kunnen zijn dat een circuit, of de unit, niet herstart.

Hand-reset moet worden uitgevoerd via het bedieningspaneel via het ALARMRST menu (4.9.12), item RST_ALM. Afhankelijk van de configuratie in het GENCONF menu (4.9.18), kan toegang tot het item zijn beveiligd met een password.

AlarmNr.	Alarm-code	Alarm-beschrijving Reset type Mogelijke oorzaak Actie van de regeling
Thermistorfouten
1 th-01	Fout gekoelde vloeistof intrede thermistor	Automatisch als de gemeten temperatuur weer normaal is	Fout thermistor Unit wordt afgeschakeld
2 th-02	Fout gekoelde vloeistof uittrede thermistor	Automatisch als de gemeten temperatuur weer normaal is	Fout thermistor Unit wordt afgeschakeld
3 th-03	Fout ontdooi-opnemer Automatisch als de gemeten temperatuur weer normaal is		Fout thermistor Unit wordt afgeschakeld
4 th-03	Fout ontdooi-opnemer, tweede warmtewisselaar	Automatisch als de gemeten temperatuur weer normaal is	Fout thermistor Unit wordt afgeschakeld
5 th-10	Fout buitenluchttemperatuur opnemer	Automatisch als de gemeten temperatuur weer normaal is	Fout thermistor Unit wordt afgeschakeld
6 th-11	Fout CHWS (master/slave) vloeistof thermistor	Automatisch als de gemeten temperatuur weer normaal is	Fout thermistor Master/slave bedrijf wordt gestopt
7 th-12	Fout zuiggas temperatuuropnemer Automatisch als de gemeten temperatuur weer normaal is		Fout thermistor Unit wordt afgeschakeld
8 th-24	Fout Economizer opnemer Automatisch als de gemeten temperatuur weer normaal is		Fout thermistor De Economizer wordt gestopt
Drukopnemerfouten
9 Pr-01	Fout persdrukopnemer Automatisch als de gemeten spanning weer normaal is		Fout drukopnemer of montagefout	Unit wordt afgeschakeld
10 Pr-04	Fout zuigdrukopnemer Automatisch als de gemeten spanning weer normaal is		Fout drukopnemer of montagefout	Unit wordt afgeschakeld
11 Pr-13	Fout drukopnemer Economizer Automatisch als de gemeten spanning weer normaal is		Fout drukopnemer of montagefout	Geen
12	Pr-24 Fout drukopnemer waterpomp Automatisch als de gemeten spanning weer normaal is		Fout drukopnemer of montagefout	Unit wordt afgeschakeld
Communicatiefouten
13	Co-E1 Communicatiestoring met EXV-print Automatisch wanneer de communicatie is hersteld		Bedradingsfout, defecte slaveprint	Unit wordt afgeschakeld
14 Co-O1	Communicatiestoring met PD_AUX 1-print Automatisch wanneer de communicatie is hersteld		Bedradingsfout, defecte slaveprint	Unit met optionele waterdruk opnemers, unit wordt afgeschakeld
15 Co-O2	Communicatiestoring met PD_AUX 2-print Automatisch wanneer de communicatie is hersteld		Bedradingsfout, defecte slaveprint	Geen
16 A1-01	CP A1 fout: Electronische thermische beveiliging open Handmatig		Compressor te heet	Compressor wordt afgeschakeld
17 A2-01	CP A2 fout: Electronische thermische beveiliging open Handmatig		Compressor te heet	Compressor wordt afgeschakeld
Procesfouten
18 P-01	Waterwarmtewisselaar vorstbeveiliging Automatisch als hetzelfde alarm in de laatste 24 uur niet eerder is voorgekomen, anders handmatig		Waterdebiet te laag of defecte thermistor	Unit wordt afgeschakeld
19	P-05 Lage zuiggastemperatuur Automatisch als de temperatuur weer normaal is, en hetzelfde alarm in de laatste 24 uur niet eerder is voorgekomen, anders handmatig		Drukopnemer defect, EXV geblokkeerd of te weinig koudemiddel	Unit wordt afgeschakeld
20	P-08 Hoge oververhitting Automatisch als de temperatuur weer normaal is, en hetzelfde alarm in de laatste 24 uur niet eerder is voorgekomen, anders handmatig		Drukopnemer defect, EXV geblokkeerd of te weinig koudemiddel	Unit wordt afgeschakeld
21	P-11 Lage oververhitting Automatisch als de temperatuur weer normaal is, en hetzelfde alarm in de laatste 24 uur niet eerder is voorgekomen, anders handmatig		Drukopnemer defect, EXV geblokkeerd of te weinig koudemiddel	Unit wordt afgeschakeld
22 P-14	Fout stromingsbeveiliging en/of externe beveiliging Automatisch wanneer de unit handmatig is afgeschakeld, anders handmatig		Warmtewisselaar pomp defect of fout water stromings-beveiliging	Unit wordt afgeschakeld
23 P-16	Compressor A1 niet gestart of geen druktoename Handmatig		Bedradingsfout	Compressor wordt afgeschakeld
24 P-17	Compressor A2 niet gestart of geen druktoename Handmatig		Bedradingsfout	Compressor wordt afgeschakeld
25 P-29	Communicatiestoring met de System Manager Automatisch wanneer de communicatie is hersteld		Foute CCN bus bedrading	Unit gaat in autonoom bedrijf werken
26 P-30	Communicatiestoring tussen master en slave Automatisch wanneer de communicatie is hersteld		Foute CCN bus bedrading	Unit gaat in autonoom bedrijf werken
27	P-31 CCN noodstop Handmatig		Netwerk commando	Unit wordt afgeschakeld
28	P-32 Fout waterpomp 1 Handmatig		Pomp oververhit of ondeugdelijke aansluiting	Unit wordt geheel gestopt wanneer er geen reservepomp is
29 P-37	Herhaaldelijke overbrugging hoge druk Automatisch		Drukopnemer defect of fout lucht-circulatie condensor	Geen
30 P-40	Herhaaldelijke overbrugging lage zuiggastemperatuur in verwarmings-bedrijf Handmatig		Drukopnemer defect of te weinig koudemiddel	Unit wordt afgeschakeld
31 P-43	Warmtewisselaar temperatuur te laag, minder dan 8°C, unit mag niet starten Automatisch wanneer de gemeten temperatuur weer normaal is		Compressorbeveiliging buiten limieten of drukopnemer fout	De unit kan niet starten
32 P-50	Koudemiddellekkage Automatisch wanneer de concentratie terugkeert naar een lagere waarde dan de normale drempel		Koudemiddeltek of vluchtige componenten in de machine	Geen

6.4 - Alarmcodes (vervolgd)

Alarm Nr.	Alarm-code	Alarmbeschrijving Reset type Mogelijke oorzaak Actie van de regeling
Procesfouten (vervolgd)
33	P-63	Fout hogedruk	Handmatig	Ventilatorfout, condensor vervuild, te hoge buitentemperatuur	Unit wordt afgeschakeld
34 P-97	Intrede-uittrede wateropnemers omgewisseld		Handmatig	Opnemer defect, opnemers omgewisseld	Unit wordt afgeschakeld
35 MC-nn	Master koelmachine configuratiefout		Automatisch wanneer de master configuratie weer normaal is of wanneer de unit niet meer in master/slave bedrijf werkt	Master/slave configuratiefout	Master/slave bedrijf wordt gestopt
36	FC-nO	Geen fabrieksinstelling	Automatisch wanneer de configuratie is ingevoerd	Het unit type is niet geconfigureerd	Unit wordt afgeschakeld
37	FC-nn	Onjuiste fabriekinstelling	Handmatig	Het unit type is niet goed geconfigureerd	Unit wordt afgeschakeld
38	Sr-nn	Onderhoudsalert	Handmatig	Er is onderhoud verricht aan een van de kritieke componenten	Geen
39	P-28	Extern beveiligingscontact	Automatisch	Het extern beveiligingscontact is geactiveerd	Unit wordt afgeschakeld
