GEBRUIKSAANWIJZING WR-1WL SANGEAN
Houten kast gemaakt van MDF in echt kersen- of walnotenhout of ander optioneel fineerhout.
Soepele en precieze afstemming
Draaiknop voor afstemming en volumeregeling
Afstemmingstatuslampje
Verwijderbaar netsnoer
Hoofdtelefoonaansluiting
REC-uitgang, die als een aparte regelaar naar de hifiversterker of die voor het opnemen van een radioprogramma met behulp van de uitgang gebruikt kan worden.
Aux-ingang die gebruikt kan worden voor het aansluiten van een stereo/mono audiobron zoals een cd-walkman.
3 inches 7W zware magneetluidspreker met volledig bereik
Dynamic Bass compensatie voor zware bassen
Externe AM-antenneaansluiting om een AM-antenne buitenshuis aan te sluiten (alleen bij de modellen in de USA).
Extern F-type FM-antenneaansluiting voor het aansluiten van een FM-antenne buitenshuis.
Interne/externe FM-antenneschakelaar voor het kiezen tussen de ingebouwde of externe antenne
Stroomadapteraansluiting met 9-14 voltage voor de netspanningadapter of adapter voor auto/boot


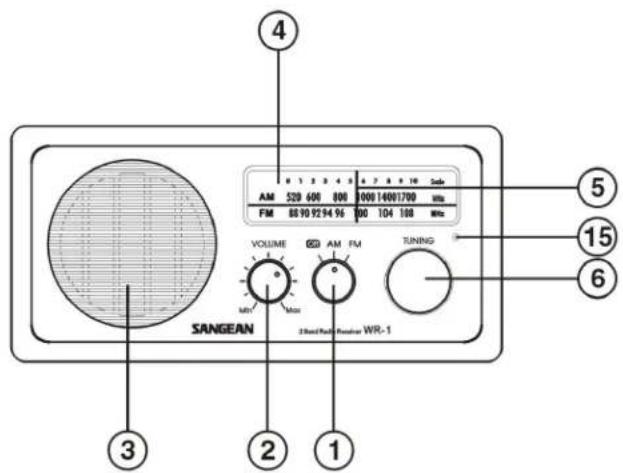

SANGEAN 230kHz/Max VOLUME AM FM TUNING 4 5 6 15 1 2 3 4
- Knop voor AAN/UIT en BAND (AM/FM)
- Volumeregeling
- Luidspreker
- Afstemschaal
- Statuslampje voor afstemschaal
- Afstemregeling
- Aansluiting voor netsnoer
- 12V aansluiting voor gelijkstroom (ideaal voor auto/boot)
- Hoofdtelefoonaansluiting
- REC-uitgang
- Aux-ingang
- Schakelaar voor externe/interne antenne
- Aansluiting voor F-type externe antenne
- Aansluiting voor externe AM-antenne (alleen voor modellen in de USA)
15. Afstemmingstatuslampje
Uw radio aanzetten
Gebruik op lichtnet
Voordat u het netsnoer met de radio verbindt, zorg ervoor dat het netvoltage juist is. Steek de plug aan het uiteinde van het bijgeleverde netsnoer in de aansluiting aan de achterkant van de radio.
Gelijkstroomvoeding
Voor het gebruik buitenshuis kunt u de radio van gelijkstroom voorzien, met behulp van de aansluiting voor 12V gelijkstroom (bijvoorbeeld van de stroomvoorzieningen in auto's of boten). Een netsnoeradapter met 1 ampère en een centraal positieve polariteit kan de radio ook binnenshuis van stroom voorzien.
Uw FM radio bedienen
- De antenne aansluiten
De radio heeft een ingebouwde AM/FM-antenne. Om de FM-entvangst te verbeteren, kunt u het uiteinde van de bijgeleverde FM-draadantenne verbinden met de aansluiting voor de F-type antenne. Daarnaast kunt u de antenne voor de beste ontvangst afstellen. U kunt ook een 75 ohm coaxiale kabel voor een antenne buitenshuis gebruiken. Zorg ervoor dat u de schakelaar voor de externe/interne antenne op de externe positie zet, indien u de bijgeleverde draadantenne gebruikt of de antenne voor buitenshuis aansluit. In sommige Europese landen moet u de bijgeleverde antenneadapter verbinden met de antenne voor buitenshuis.
-
Zet de radio aan door de AAN/UIT-knop naar de FM-positie te draaien.
-
Draai aan de afstemregeling om een zender te zoeken. In FM is de afstemschaal onderverdeeld in MHz (Megahertz). Het statuslampje brandt het felste als de beste afstemming is bereikt.
-
Stel met de volumeregeling het gewenste geluidsniveau in.
-
Schakel de radio uit door de AAN/UIT-knop op OFF te zetten.
Uw AM radio bedienen
- De antenne aansluiten
De radio heeft een ingebouwde AM-antenne, die voldoende bereik heeft voor normaal luistergenot. Om de AM-ontvangst te verbeteren, kunt u de AM-antenne voor buitenshuis met de AM-antenne-ingang verbinden (alleen voor modellen in de USA). Als u de externe AM-antenne aansluit, zorg dat u de schakelaar voor externe/interne antenne op de externe positie zet.
- Zet de radio aan door de AAN/UIT-knop naar de AM-positie te draaien.
- Draai aan de afstemregeling om een zender te zoeken. In AM is de afstemschaal onderverdeeld in kHz (kilohertz). Het statuslampje brandt het felste als de beste afstemming is bereikt.
- Draai uw radio voor de beste ontvangst.
- Stel met de volumeregeling het gewenste geluidsniveau in.
- Schakel de radio uit door de AAN/UIT-knop op OFF te zetten.
Hoofdtelefoonaansluiting gebruiken
Voor de hoofdtelefoon bij deze radio dient gebruikt gemaakt te worden van 3,5 mm aansluitingspluggen. Steek de plug van de hoofdtelefoon in de
aansluitingen met het teken
aan de zijkant van de radio. Als de hoofdtelefoon is aangesloten, worden de luidsprekers automatisch uitgeschakeld.
Aux-ingang
U kunt een stereo of mono audiobron (zoals een cd-walkman) met deze ingang verbinden om het audioprogramma via de luidsprekers te beluisteren.
REC-uitgang
De radio kan gebruikt worden als een aparte regelaar door deze ingang aan een hifisysteem (versterker) te verbinden of deze ingang te gebruiken om in mono een radioprogramma op te nemen.
Technische gegevens
Frequentiebereik: FM 87.50-108 MHz
AM 522-1629 kHz
AM 520-1710 kHz (Modellen in de USA)
Intern antennesysteem: Ingebouwde ferriet AM-sprietantenne Ingebouwde FM-draadantenne
Aansluiting voor externe antenne: AM-antenneaansluiting (alleen voor modellen in de USA)
F-type FM-antenneaansluiting
Uitgangsvermogen: 7W 10% T.H.D. @100Hz
Hoofdtelefoonaansluiting: 3,5 mm stereo aansluiting met monouitgang
Uitgang: 5mW + 5mW
Aux-ingang: 3,5 mm stereoansluiting
Ingangsgevoeligheid: IN 150mV Output 7W @100Hz
Ingangsimpedantie: 47 Kohm
REC-uitgang: Uitgangsimpedantie: 2.2Kohm
Ingang gelijkstroomvoeding: 12V/1A positieve centrale pin (operationele voltage 9-14V)
Toebehoren: F-ingang FM-draadantenne
Netsnoer
F naar PAL ingangsadapter (alleen Europese modellen)
Afmetingen: 240(B) x 114 (H) x 169,5 (D) mm
Gewicht: 2,35 KG.
