GEBRUIKSAANWIJZING PES 200 B1 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de originele gebruksaanwijzing

DE AT CH

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE/AT/CH	Bedienungs- und Sicherheitshinweise	Seite	5
FR/CH	Instructions d'utilisation et consignes de sécurité	Page	13
IT/CH	Indicazioni per l'uso e per la sicurezza	Pagina	21
NL	Bedienings- en veriligheidsinstructies	Pagina	29

Einleitung

Gebruik volgens de bestemming.. 30
Uitrusting . 30
Inhoud van het pakket.. 30
Technische gegevens.. 31

Algemene veiligheidsinstrumenties voor elektrische gereedschappen

1. Veiligheid op de werkplek.. 31
2. Elektrische verilgheit.. 31
3. Veiligheid van Personen.. 32
4. Zorgvuldige omgang met en gebruik van elektrische apparaten...... Pagina 32

Veiligheidsinstructies voor elektrische krabbers.. 33
Originele toebehoren en aanvullende apparaten.. 33
Alles begrenp?.. 34

Voorafgaand aan ingebruikname

Opzetgereedschappen.. 34
Opzestuk verrangen..

Ingebruikname

Werkinstructies.. 34
Inschakelen/uitschakelen . 34
Toerental vooraf instellen.. 34
Opzetgereedschappen slijpen.. 35

Onderhoud en reiniging.. 35

Service 35

Garantie.. 35

Afvoer.. 36

Conformiteitsverklaring/Producent

In deze gebruiksaanwijzing / aan het apparaat worden gebruik gemaakt van de volgende pictogrammen:
	Lees de gebruiksaanwijzing!	W	Watt (werkvermogen)
	Waarschuwings- en veriligeidsinstruc-ties in acheft nemen!		Beschermingsklasse II
	Let op voor elektrische schokken! Levensgevaar!		Draag een veriligeidsbril, gooortbe-scherming, stofmasker en veriligeids-handschoenen.
	Explosiegevaar!		Houd kinderen van het elektrische gereedschap verwijderd!
n0	Nominaltoerental		Op intactheid van apparaat, netkabel en netsteker letten!
V~	Wisselspanning		Dank de verpakking en het apparaat op een milieu-vriendelijkme manier af!

Elektrische schaaf PES 200 B1

Inleiding

Maak uzelf voor de eerste ingebruikname vertrouwd met de functies van het apparaat en de juiste omgang met elektrische

gereedschappen. Lees waar voor deze handleiding zorgvuldig door. Bewaar deze handleiding goed. Wanner u het apparaat doorgeeft aan derden, geef dan ook alle documenten door.

- Gebruik volgens de bestemming

Het apparaat is geschikt voor het verwijdersen en afschaven van vloerbedekking, zoals tapiijt, vilt, kurz, alsmede pleisterwerk op Kleinere oppervlakken. Het is verder bestemd voor het verwijdersen van lijm-, verf- en plamuurresten, het gladmaken van oneaffenheden en snijbewerkingen in zachte houtsoorten. Elk ander gebruik of wijziging van het apparaat geldt als Niet in overeenstemming zinder met het gebruksdoel en brengt gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voort

vloeit uit gebruik in strijd met de bestemming. Het apparaat is Niet bestemd voor bedrijfsmatig of commercieel gebruik.

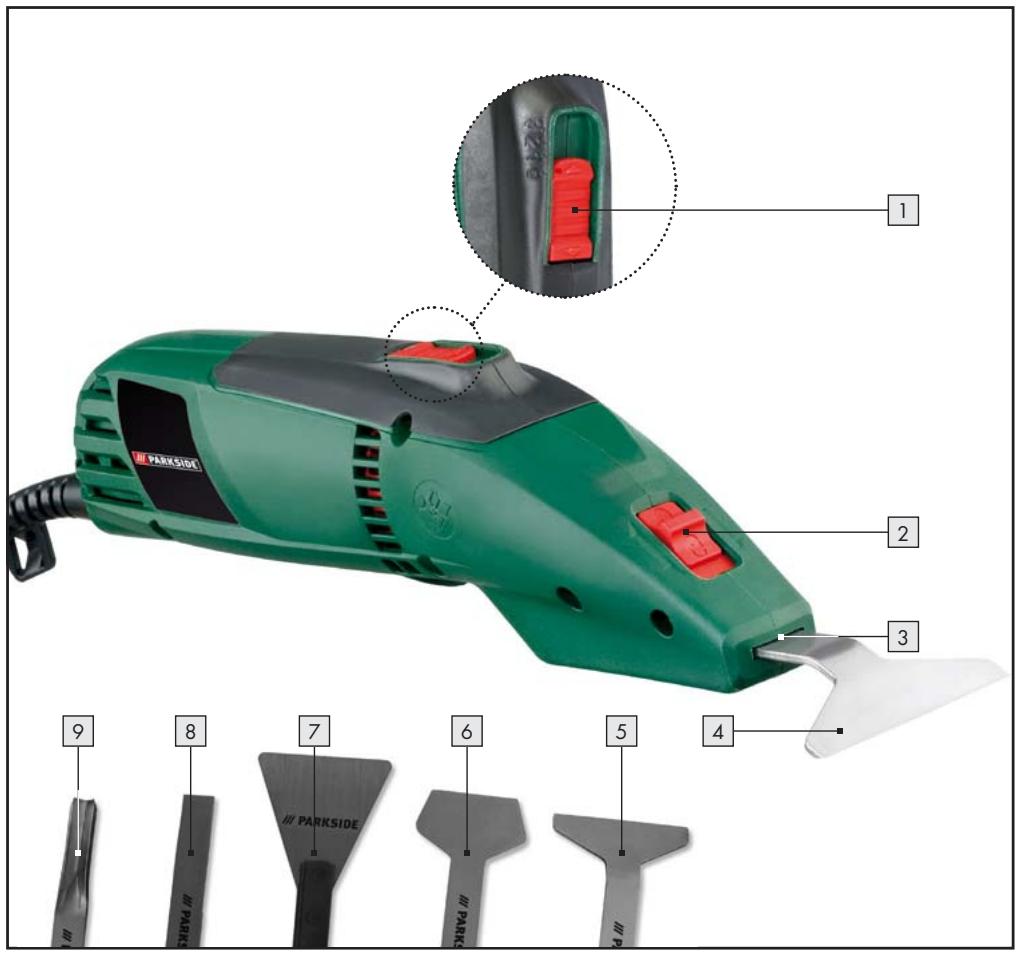

Ultrusting

1 AAN/UIT-knop/toerentalvoorkeuze
2 Gereedschapsvergrendeling
3 Gereedschapshoeder
4 Opzetgereedschappen
5 Mes-/schaat-opzestuk (gekropt)
6 Mes-/schaaf-opzetstuk (recht)
7 Plamuurmes-opzetstuk
8 Steckbeitel-opzetstuk
9 Gutshulpstuk

Inhoud van het pakket

1 Elektrische schaatf PES 200 B1
1 Mes-/schaaf-opzetstuk (gekropt)
1 Mes-/schaaf-opzetuk (recht)
1 Plamuurnes-opzetstuk
1 Steekbeitel-opzetstuk
1 Gutshulpstuk
1 Gebruksaanwijzing

Informatie over geluid en trillingen:

Meetwaarden voor geluid, bepaald volgens EN 60745. Het A-geluidsiveau van het elektrische gereedschap bedraagt karakteristiek:

Geluidsdrukniveau: 77,50 dB(A)

Geluidsvermogen: 88,50 dB(A)

Onzekerheid K: 3 dB

Gemetenversnelling, karakteristiek:

Hand/armvibratie a_h = 2,066 ~m / s^2

Onzekerheid K = 1.5 m/s^2

4 WAARSCHUWING! Het in deze aanwij- zingen vermelde trillingsniveau wird gemeten conform een in EN 60745 genormeerde meetprocedure en kan voor de vergelijkking met andere apparaten worden gebruikt.

Het trillingsniveau zal overeenkomstig het gebruik van het elektrische gereedschap veranderen en kan in sommige gezallen boven de in deze aanwijzingen vermelde waarde liggen. De trillingsbelasting zou können worden anderschat wanner het elektrische gereedschap regelmatig op een dergelijk wijze worden gelebruikt.

Opmerking: Voor een nauwkeurige inschatting van de trillingsdrukijdens een bepaalde werkperi- ode要去ekreking worden gehonden met de ].tijd waarin het apparaat uitgeschakeld is of wel loopt, maar Niet werkelijk gebruikt worden. Dit kan de trillingsdruk over de hele werkperiode aanzien- lijk verminderen.

Algemene veiligheidsinstrumenties voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsinstructies en aanwijzingen!

Nalatigheden bij de naleving van de veiligheidsinstrumenties en aanwijzingen hunnen elektrische schokken, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidstechnische instructies en aanwijzingen om deze eventueel later te konnen raadplegen!

Het in de veiligheidsinstrumenties toegepaste begrip "elektrische gereedschappen" heeft betrekking op elektrische gereedschappen op netvoeding (met netkabel) en op elektrische gereedschappen op accuvoeding (zonder netkabel).

1. Veiligheid op de werkplek

a) Houd het werkbereik schoon en goed verlicht. Door wanorde en onverlichte werkbereiken konnen ongevallen ontstaan.

b) Werk met het apparaat Niet in een explosiegevaarlijke omgeving met brandbare

vloeistoffen, gassen of stof. Elektrische gereedschappenveroorzaken vonken die stof of dampen zouden{kunnen ontsteken.

c) Houd kinderen en andere personen fijdens het gebruik weg van het elektrische

gereedschap. In geval van affleiding zou u de controle over het apparaat+kunnen verliezen.

a) De netsteker van het apparaat moet in de contactdoos passen. De steker mag op geen enkele wijze worden veranderd. Gebruik geen adaptersteker in combinatie met geaarde apparaten.

Ongewijzigde stekers en passende contactdozen verminderen het risico van elektrische schokken.

b) Vermijd lichaamscontact met geaarde oppervlakken zoals buizen, verwarmingen, fornuizen en koelkasten.

Er bestaat een verhoogd risico voor elektrische schokken wonneer uw lichaam geaard is.

c) Stel het apparaat Niet bloot aan regen en vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico van elektrische schokken.

d) Gebruik de kabel nooit ondoelmatig, bijv. om het apparaat te dragen, op te hangen of om de steker uit de contactdoos te trekken. Houd de kabel verwijderd van hitte, olie, scherpe randen of bewegende apparaatonderdelen. Verwarde of beschadigde kabels verhogen het risico van elektrische schokken.
e) Gebruik alleén verlangkabels die ook voor het buitenbereik geschikt zich wanner u met een elektrisch gereedschap in de openlucht werkt. Het gebruik van een voor het buitenbereik geschikte kabel verminder het risico van elektrische schokken.
f) Wanner u met een elektrisch gereedschap in een vochtige omgeving moet werken, dient u een foutstroom-veiligheidsschakelaar te gebruiken. Het gebruik van een foutstroom-veiligheidsschakelaar verminder het risico van elektrische schokken.

a) Wees steeds opmerkzaam, let op wat u doet en ga met overleg te werk met een elektrisch gereedschap. Gebruik het apparaat Niet wonneer u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onachtzaamheidijdens het gebruik van het apparaat kan tot ernstig letsel leiden.
b) Draag naast de persoonlijke veiligheidsuitrusting alkijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting zoals stofmasker, slipvaste veiligheidsschoenen,

-helm of gehoorbescheming helpt, al naarge-lang het soort en de toepassing van het elektrische gereedschap, het risico voor letsel te verminderen.

c) Vermijd een ongewenste ingebruikname van het apparaat. Waarborg dat het elektrische gereedschap uitgeschakeld is voordat u het op de stroomvoorziening aansluit, in de hand neemt of draagt. Wanneru tijdens het dragen van het apparaat de vinger aan de AAN-/UIT-Schakelaar hebt of het apparaat ingeschakeld is, kan dit tot ongevallen leiden.
d) Verwijder de instelgereedschappen of schroefsleutel voordat u het appaarat inschakelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het apparaat bevindt, kan letsel veroorzaken.
e) Vermijd een abnormale lichaamshouding. Zorg althijd voor een veilige stand en houd te allen tijde het evenwicht. Op deze wijze kunt u het apparaat vooral in onverwachtte situatuies better controleren.
f) Draag geschikte werkkleding. Draag geén wijde kleding of sieraden. Houd haren, kleding en handschoenen van bewegende onderdelen verwijderd. Votte kleding, sieraden of haren hunnen door bewegende onderdelen worden ingetrokken.
g) Wanneer stofafzugingsinrichtingen en -opvanginrichtingen gemonteerd worden, dient u te waarborgen dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van deze inrichtingen verminder het gevaar door stof.

4. Zorgvuldige omgang met en gebruik van elektrische apparaten

a) Belast het apparaat nooit te zwaar. Gebruik voor uw werkzaamheden het waarvoort bestemde gereedschap. Met het geschikte elektrische gereedschap werkt u better en veiliger in het voorgeschreven vermogensbereik.

b) Gebruik geén elektrisch gereedschap met een defecte schakelaar. Een elektrisch gereedschap dat Niet meer in- of uitgeschakeld kan worden, is gevaarlijk en要去 worden gerepareerd.
c) Trek de steker uit de contactdoos voor dat u apparaatinstellenen uitvoert, toebehoren verrangt of het apparaat wegelt. Hierdoor voorkomt u dat het apparaat abusievelijk ingeschakeld worden.
d) Bewaar nicht-gebrukte elektrische gereedschappen buiten het bereik van kinderen. Laat geén Personen met het apparaat werkden die Niet vertrouwd zijn met het apparaat of die deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner ze door onervaren Personen worden gebruikt.
e) Onderhoud het apparaat zorgvuldig. Controller of bewegende appaatonderdelen optimaal functioneren en Niet klemmen en of onderdelen gebroken of zodanig beschadigd zich dat de functie van het apparaat belemmerd worden. Laat beschadigde onderdelen voor het gebruik van het apparaat repareren. Veel ongelukken zich terug te voeren op slecht onderhonden elektrische apparaten.
f) Houd snijgereedschappen scherp en schoon. Zorgvuldig gereinigde snijgereed-schappen met scherpe snijranden.gaan minder vaak klemmen en+kunnen eenvoudiger worden geleid.
g) Gebruik elektrisch gereedschap, toebehoren, hulpgereedschap enz. overeenkomstig deze aanwijzingen en zoals het voor dit apparaatype voorgeschreven is. Houd waar bij rekening met de werkomstandigheden en de uit te voeren werkzaamheden.

Het gebruik van elektrische gereedschappen voor andere dan de bestemde toepassingen kan tot gevaarlijke situaties leiden.

Veiligheidsinstructies voor elektrische krabbers

Voor kom gevaar voor letsel, brand en bescherm uw gezondheid:

Beveilig het gereedschap. Gebruik de spaninrichting/bankschoef om het werkstuk vast te zetten. Het worden daar-in veiliger gezhonden dan in uw hand.

Draag een veiligheidsbril!

Afsplinterende of wegliegende materiaialdeeltjes können letsel

veroorzaken.

Draag een ademhalingsmasker! Bij langdurige houtwerkzaamheden en wonneer u materialen

bewerkt die gezondheids-schadelijke stoffenveroorzaken.

Bevochtig materialen of te bewerken vlakken Niet met vloeistoffen die oplosmiddelen bevatten. Door de verhitting bij het schaven+kennen voor de gezondheid schadelijk/ giftige dampen ontstaan.
Asbesthoudend material mag nicht worden bewerkt. Asbest geldt als kankerverwekkend.
Steuin in geen geval op uw handen naast of voor het apparaat en het te bewerken vlak. Mochten uw handen weg glijden, dan bestaat er letselgevaar.
Leidt het snoer algijd maar achteren van het apparaat weg.
Haal bij gevaar meteen de netstekker uit het stopcontact.

Originele toebehoren en aanvullende apparaten

• Gebruik alleen toebehoren en aanvulende apparaten die in de gebruiksaanwijzing staan aangegeven. Het gebruik van andere inzetgereedschappen of andere toebehoren dan degene die aanbevlen zich in de gebruiksaanwijzing, kan letselgevaar voor u betekenen.

Alles begrepen?

Wanner u zich vertrouvcd hebt gemaakt met de voorschriften, functies en hantering van het apparaat,kest u met de werkzaamheden beginnen. Als u alle aanwijzingen en voorschriften van de fabrikant in acht neemt, werkt u het veiligst.

Voorafgaand aan ingebruikname

Opzetgereedschappen

De keuze van het juiste opzetgereedschap hangt af van het toepassingsbereik.

De meegeleverde toebehoren zich geschikt voor de gangbare toepassingsbereiken (zie afb. C, D, E, F en G).

5 Mes-/schaat-opzetstuk (gekropt)
6 Mes-/schaaf-opzetuk (recht), bijv. voor het verwijderen van tapijt, vilt, kurk, alsmede pleister, lijm- en gipsresten (zie afb. C, E)
7 Plamuurmes-opzetstuk (vlak), bijv. voor het verwijderen van verfresten, siliconen en schuim (zie afb. D)
8 Steekbeitel-opzetstuk (vlak), bijv. voor snijbewerkingen in zachte houtsoorten (zie afb. F)
Guts (13 mm), bijv. voor het snijden in zachté houtsoorten (zie afb. G)

Opzetstuk verrangen

Draag tijdens de montage en bij de afsluitende contrôle van het opzetgereedschap 4 dienovereenkomstige veiligheidshand-schoenen.

Opmerking: De kromming/werkant van opzetgereedschap 4 moet omlaag wijzen.

Opzetgereedschapplaatsen:

Schuif de gereedschapsvergrendeling 2 waar voren op „UNLOCK".

Steek het opzetgereedschap 4 tot aan de aanslag in de gereedschapshoender 3 (zie aff. A).
Schuif de gereedschapsvergrendeling 2aarachten - het opzetgereedschap is nu vergrendeld.

Opzetgereedschap verwijderen:

Schuif de gereedschapsvergrendeling 2 maar voren op „UNLOCK".
Trek het te verwisselen opzetgereedschap 4uit de gereedschapshouder 3.

Ingebruikname

- Werkinstructies

Werk altijd van uw lichaam vandaan.
Houd het apparaat met beiden handen vast (zie afb. B).
Breng het ingeschakelde apparaat met het opzetgereedschap 4 zo zich möglichnestaar het te bewerken materiaal resp.de te bewerken oppervlakken. Omdat de bewerkingsbeweging van het apparaat pas bij contact met het materiaal begint, kunt u zo een nauwkeurigere positiOnering van het opzetgereedschap bereiken.

- Inschakelen/uitschakelen

Opmerking: De bewerkingsbeweging van het apparaat begint pas bij contact met het material.

Inschakelen:

Schuif de AAN/UIT-knop/toerentalvoorkeuze 1\ haar voren.

Uitschakelen:

Schuif de AAN/UIT-knop/toerentalvoorkeuze 1\ haar hinteren.

Toerental vooraf instellen

Opmerking: Het optimale toerental hangt af van het te bewerken materiaal en het te bewerken opper-

vlak. U kunt dit het beste in de praktijk uitproberen. Begin algijd eerst met de laagste stand. Mocht het resultaat te gering zijn, verhoog het toerental dan stap voor stap.

Schuif de AAN/UIT-knop/toerentalvoorkeuzep
stapsgewijsaar voren om het toerental te verhogen.

Stand 1: laagste toerental voor precisiewerk

Stand 2: middelste toerental

Stand 3: hoogste toerental voor snel verwijderen

Schuif de AAN/UIT-knop/toerentalvoorkeuze 1 stapsgewijs maar afterwards om het toerental te verlagen.

Opzetgereedschappen slijpen

Goede resultaten bereikt u alleen met scherpe opzetgereedschappen. Slijp de gereedschappen dus op tijd.

Haal de netstekker uit het stopcontact voordat u het gereedschap gaat slijpen.

Bevestig het te slijpen opzetgereedschap 4 in de elektrische schraper (zie hoofdstuk "Opzetstuk verrangen").

Op een bandschuurmachine (bijv. Parkside PBS 600 A1, zie afb. H):

Bevestig de bandslijpmachine in een waarvoor bestemde stationaire installment.
Let bij het slijpen met de bandslijpmachine op de looprichting van de slijpband.

- Onderhoud en reiniging

WAARSCHUWING! Trek vór alle reini-gings- en onderhoudswerkzaamheden de netstekeruit de contactdoos.
Het apparaat要去 steeds schoon, droog en vrij van olie of andere smeermiddelen zich.

Maak de gereedschapshooder 3 regelmatig schoon.
Maak de opzetgereedschappen schoon en verwijder lijm- of andere vuilresten.
Er mogen geen vloeistoffen binnendringen in het apparatus.
Gebruik een zachte,pluisvrijdoek voor dereiniging van de behuizing.
Gebruik nooit wasbenzine, oplosmiddel of schoonmaakmiddel: dit tast de kunststof aan.

Service

WAARSCHUWING! Laat uw apparaten allén door gekwalificeerd vakpersoneel en allén met originele onderdelen repareren. Op deze wijze worden gewaarborgd dat de verilgheid van het apparaat behouden blijft.
A WAARSCHUWING! Laat de steker of de aansluitleiding algid door de fabrikant van het apparaat of door zij technische Dienst repareren. Op deze wijze worden gewaarborgd dat de veiligheid van het apparaat behouden blijft.

- Garantie

U heeft op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst mogelijk zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontrolerd. Bewaar a.u.b.de kassabon als aankoopbewijs. Als uaanspraak wilt make nparriage,neem dan a.u.b. Telefonisch contact op met uw servicefiliaal. Alleen op die manier is een kostenloze verzending van uw product gegardeerd.

De garantie geldt alleen voor materiaal- of fabricagefouten,ECHTERNietvoor transportschade,of voor onderdelen die aan slijtage onderhevig+zijn,of voor beschadigingen aan breekbare delen,bijv. schakelaars of accu's.Het product is uitsluitend bestemd

voor privilegegebruik en Niet voor bedrijsmatige doel-einden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparations die nicht door ons geauthoriseerd servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijkrechten worden door deze garantie Niet beperkt.

De garantieperiode worden nicht verlangd door de aansprakelijkheid. Dit geldt eveneens voor verrangen en gerepareerde onderdelen. Schade en gebreken die möglichk reeds bij de aankoop aanwezig zijn,要去en direct na het uitpakken worden gemeld,ui-terlijkECHTER twee dagena de dag van aankoop. Na verwrijken van de garantieperiode要去en alle voorkomende reparaties vergoed worden.

NL

Service Nederland

Tel.: [phone]

(0,10 EUR/Min.)

e-mail: [e-mail]

IAN 64186

- Afvoer

De verpakking bestaat uit milieuvriendelijke materialen die u via deplaatselijke recyclingdiensten kunt afvoeren.

Voer elektronische gereedschappen Niet af via het huisafval!

Conform de Europese richtlij 2002/96/EC betreffende afgedankte elektrische en elektronische apparatuur en de omzetting waarvan�n nationalrecht要去en oude elektrische gereedschappen seperaat worden ingezameld en op milieuvriendelijke wijze worden gerecycled.

Uw gemeentelijke milieudienst kan u informatie geven over de afvalverwijdering van uitgediende apparaten.

Conformiteitsverklaring/Producent

Wij, Komperna GmbH, documentverantwoordelijke person: de sheer Felix Becker, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee dat dit product voldoet aan de volgende normen, normatieve documents en EG-richtlijnen:

Machinerichtlijn (2006/42/EC)

EG-laagspanningsrichtlijn (2006/95/EC)

Elektromagnetische verdraagzaamheid (2004/108/EC)

Toegepaste, geharmoniseerde normen

EN 60745-1:2009+A11

06/42/EC-Annex 1/05.06

EN 55014-1:2006+A1

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2, EN 61000-3-3:2008

Type/ Benaming:

Elektrische schaaf PES 200 B1

Date of manufacture (DOM): 04-2011
Serienummer: IAN 64186

Bochum, 30.04.2011

Hans Kompernaβ

• Directeur -

Technische wijzigingen binnen het kader van de verderontwikkeling�oorbehonden.

IAN64186

KOMPERNASS GMBH

Burgsstraße 21

D-44867 Bochum
