PL2D 31 - Kookplaat CANDY - Gratis gebruiksaanwijzing en handleiding

Producttype	Gasfornuis
Merk	CANDY
Model	PL2D 31
Afmetingen (B x D)	595 x 510 mm
Voeding	230 V / 50 Hz
Totaal gasvermogen (G20)	8,2 kW
Aantal branders	4
Brandertypes	1 klein, 1 semi-snel, 1 snel voor, 1 snel achter
Elektronische ontsteking	Ja (vonkontsteking)
Gasbeveiliging (thermokoppel)	Ja
Compatibele gassoorten	Natuurlijk gas (G20), butaan (G30), propaan (G31) na ombouw
Totaal verbruik (G30)	597 g/u
Toestelklasse	3
Oppervlaktemateriaal	Roestvrij staal
Installatie	Inbouw, werkblad van 25 tot 40 mm dik
Reiniging	Lauwwarm zeepwater, geen schuurmiddelen
Onderdelen	Verkrijgbaar via klantendienst

Veelgestelde vragen - PL2D 31 CANDY

Hoe steek ik de branders van de CANDY PL2D 31 kookplaat aan?

Om een brander aan te steken, druk en draai de bijbehorende knop naar links tot de maximale stand. Bij modellen met elektronische ontsteking, bedien de ontstekingsknop. Houd de knop 5 tot 6 seconden ingedrukt na ontsteking als de gasbeveiliging aanwezig is.

Wat te doen als de vlam van de brander geel of onstabiel is?

Een gele vlam duidt op luchtgebrek. Stel de carburatie af door de schroef van de luchtregelbuis op de brander los te draaien en de positie van de buis aan te passen tot een heldere blauwe vlam. Raadpleeg de verbruikstabel voor de precieze afstelling.

Hoe reinig ik de kookplaat?

Koppel het apparaat los en wacht tot het volledig is afgekoeld. Reinig de stalen delen met alcohol of een niet-corrosief product. De branders worden gereinigd met zeepwater. Vermijd schuurmiddelen en zure stoffen (citroen, azijn). Droog grondig voordat u weer in elkaar zet.

Kan ik butaan- of propaangas gebruiken met deze plaat?

Ja, na aanpassing. Vervang de injectoren door de bij het gas passende (zie verbruikstabel) en stel de by-pass van de kraan af. Voor LPG draait u de minimale afstelschroef helemaal met de klok mee.

Hoe installeer ik de plaat in een werkblad?

De plaat vereist een uitsparing van 560 x 460 mm (Fig. 1). Het werkblad moet 100 °C kunnen weerstaan en een dikte hebben van 25 tot 40 mm. Gebruik de meegeleverde bevestigingsbeugels. Plaats een afdichtingsstrip onder de plaat. Houd een minimale afstand van 150 mm tot wanden aan.

Wat te doen als een brander niet ontsteekt?

Controleer of de plaat is aangesloten en de gastoevoer is geopend. Als de elektronische ontsteking niet werkt, reinig dan de ontstekingsbougie en de brander. Zorg ervoor dat de brander goed is geplaatst. Als het probleem aanhoudt, neem contact op met de klantendienst.

Hoe stel ik het minimale vlammendebiet in?

Steek de brander aan in de minimale stand, verwijder de knop en gebruik een kleine schroevendraaier om de afstelschroef van de kraan te bedienen. Draai met de klok mee om het debiet te verlagen tot een vlam van 3 tot 4 mm. Voor LPG helemaal vastdraaien.

De gasbeveiliging werkt niet, wat te doen?

De gasbeveiliging (thermokoppel) kan vuil zijn. Reinig de brander en de thermokoppel. Als het probleem aanhoudt, controleer of de knop lang genoeg ingedrukt blijft (5-6 s) na ontsteking. Als het nog steeds defect is, schakel de klantendienst in.

Welke soorten pannen gebruiken?

Gebruik pannen met een platte bodem waarvan de diameter overeenkomt met de brander: klein (6-12 cm), semi-snel (12-18 cm), snel voor (24-26 cm), snel achter (18-24 cm). Vermijd concave of convexe bodems.

Waar vind ik de originele handleiding en onderdelen?

De originele handleiding is gratis te downloaden op notice-facile.com. Voor onderdelen kunt u contact opnemen met de klantendienst van CANDY of een erkende dealer onder vermelding van het model PL2D 31.

GEBRUIKSAANWIJZING PL2D 31 CANDY

NL KOOKPLATEN GEBRUIKSAANWIJZING

FR PLANS DE CUISSON NOTICE D'EMPLOI

GB HOBS USER INSTRUCTIONS

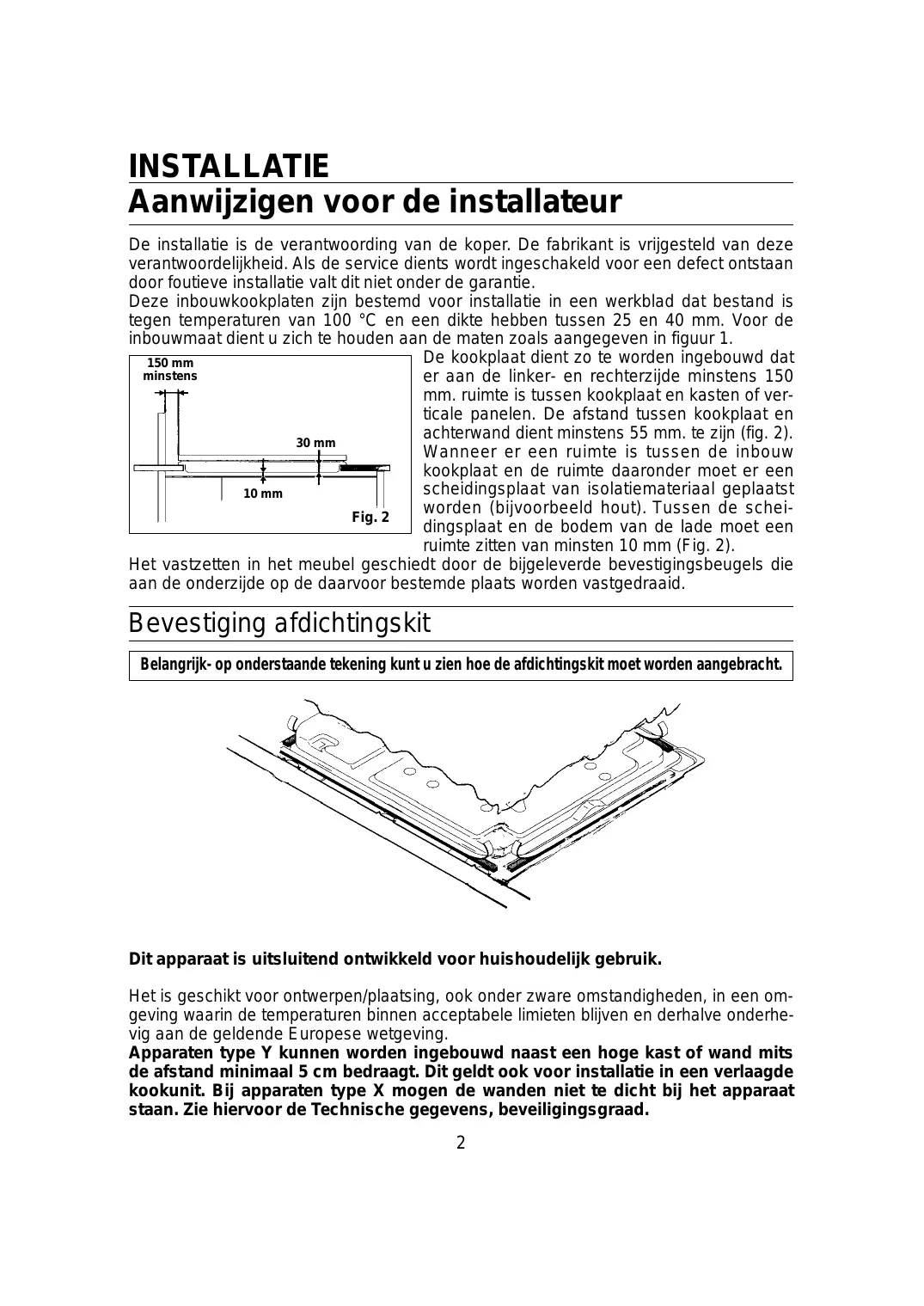

Aanwijzigen voor de installateur

De installatie is de verantwoording van de koper. De fabrikant is vrijgesteld van deze verantwoordelijkheid. Als de service dients wordt ingeschakeld voor een defect ontstaan door foutieve installatie valt dit niet onder de garantie.

Deze inbouwkookplaten zijn bestemd voor installatie in een werkblad dat bestand is tegen temperaturen van 100 °C en een dikte hebben tussen 25 en 40 mm. Voor de inbouwmaat dient u zich te houden aan de maten zoals aangegeven in figuur 1.

150 mm minstens 30 mm 10 mm Fig. 2

De kookplaat dient zo te worden ingebouwd dat er aan de linker- en rechterzijde minstens 150 mm. ruimte is tussen kookplaat en kasten of verticale panelen. De afstand tussen kookplaat en achterwand dient minstens 55 mm. te zijn (fig. 2). Wanneer er een ruimte is tussen de inbouw kookplaat en de ruimte daaronder moet er een scheidingsplaat van isolatiemateriaal geplaatst worden (bijvoorbeeld hout). Tussen de scheidingsplaat en de bodem van de lade moet een ruimte zitten van minsten 10 mm (Fig. 2).

Het vastzetten in het meubel geschiedt door de bijgeleverde bevestigingsbeugels die aan de onderzijde op de daarvoor bestemde plaats worden vastgedraaid.

Bevestiging afdichtingskit

Belangrijk- op onderstaande tekening kunt u zien hoe de afdichtingskit moet worden aangebracht.

Dit apparaat is uitsluitend ontwikkeld voor huishoudelijk gebruik.

Het is geschikt voor ontwerpen/plaatsing, ook onder zware omstandigheden, in een omgeving waarin de temperaturen binnen acceptabele limieten blijven en derhalve onderhevig aan de geldende Europese wetgeving.

Apparaten type Y kunnen worden ingebouwd naast een hoge kast of wand mits de afstand minimaal 5 cm bedraagt. Dit geldt ook voor installatie in een verlaagde kookunit. Bij apparaten type X mogen de wanden niet te dicht bij het apparaat staan. Zie hiervoor de Technische gegevens, beveiligingsgraad.

De omgeving voor installatie

Een gaskookplaat produceert tijdens het gebruik warmte en vocht in de ruimte waarin deze is geïnstalleerd. Wilt u zeker zijn van een goede ventilatie van de ruimte open daar dan de ventilatieroosters (fig. 3-4) of installeer een afzuigkap met een afvoer. Bij een intensief en langdurig gebruik van het apparaat kan het nodig zijn extra te ventileren door bijvoorbeeld een raam open te zetten of de afzuigkap op de hoogste stand te zetten. Bij een kookplaat met vlambeveiliging dient de ventilatieopening (fig. 3) minimaal 200 cm² te zijn.

min. 100 cm² Fig. 3

In het geval dat er geen mogelijkheid is om een afzuigkap te installeren, is het nodig een elektrische ventilator te plaatsen, met afvoer of in het raam. Deze ventilator moet geschikt zijn voor een keuken en een capaciteit hebben van 3 tot 5 maal het volume van de keuken per uur. De installateur dient zich te houden aan de geldende wetgeving.

Aansluiten (elektrische gedeelte)

Controleer of de gegevens op het typeplaatje op het apparaat, die zich bevindt aan de binnenzijde onder in de kookplaat, en verzeker u er vervolgens van dat dit overeenkomt met de plaatselijk geldende normen nodig voor een goed functioneren.

Voordat u het apparaat aansluit controleer of het goed is geaard.

De aarding van het apparaat is wettelijk verplicht. De fabrikant is niet verantwoordelijk voor eventuele materiële of persoonlijke schade als gevolg van foutieve installaltie.

Voor apparaten zonder stekker dient u een stekker op het aansluitsnoer te monteren die het vermogen als aangegeven op het typje plaatje kan verwerken. De aarde kabel is uitgevoerd in groengeel.

De kabel moet altijd bereikbaar zijn.

Als u het aansluitsnoer gaat vervangen dient de aarde kabel 10 mm. langer te zijn dan de andere kabels. Gebruik uitsluitend een aansluitsnoer (type H05RR-F, H05VV-F, H05V2V2-F).

De doorsnede van de draden dient minimaal 1 mm ^2 . Daarnaast mag de diameter van de kabel aan de buitenzijde niet groter zijn dan 7 mm.

Conformiteitsverklaring. Dit apparaat, het gedeelte dat wordt aangesloten op het lichtnet, is conform de richtlijnen van de CEE 89/109.

CE Het apparaat is conform de Europese richtlijnen 89/336/CEE, 90/396/CEE, 73/23/CEE en daaropvolgende modificaties.

Aansluiten (gas gedeelte)

Op de vangschaal is aangegeven voor welke type gas dit apparaat geschikt is. Zie ook het typeplaatje.

Het is echter wel mogelijk ander soorten gas te gebruiken nadat enkele eenvoudige aanpassingen zijn uitgevoerd. (Zie instructies in volgende alinea's).

a) Aansluiten op het gas (net)

—Het aansluiten van het apparaat op het gasnet of gasflessen dient te geschieden volgens de wettelijk geldende voorschriften. Eerst dient men te controleren of het apparaat afgesteld is voor de gebruikte gassoort. Als dit niet het geval is, volg dan de aanwijzingen in hoofdstuk «Aanpassing aan diverse gassoorten». Indien men gebruik maakt van gasflessen dient men een drukregelaar te gebruiken die aan de wettelijke voorschriften voldoet.

Belangrijk: Controleer, voor een veilig en optimaal gebruik en levensduur van het apparaat, of de gasdruk overeenkomt met de waarden in de tabel op pagina 5.

— Aansluiten op een vaste gastoevoer (zie pag. 11)

Zorg er bij aansluiting op een vaste gasbuis voor dat u niet forceert maar dat alles precies op elkaar aansluit.

—Aansluiten op een flexibele slang (zie pag. 11)

De aansluitnippel op het apparaat heeft een buitendraadse (man.) 1/2 gasnippel. Gebruik uitsluitend slangen en afdichtingsrubbertjes die volgens de geldende voorschriften zijn goedgekeurd.

De flexibele aansluiting door middel van een slang mag nooit langer zijn dan 2000 mm.

Belangrijk: controleer nadat u alle installatie handelingen heeft verricht de aansluitpunten op een goede afsluiting. Gebruik hiervoor een zeepsopje. Nooit een vlam. Controleer ook of de flexibele slang niet in aanraking komt met bewegende delen van de keukenmeubelen zoals een lade zodat de slang wordt beschadigd.

Aansluitnippel Afdichtingsrubber Gasslang

Aanpassen aan diverse soorten gas

Om de kookplaat aan een andere gassoort aan te passen, dient u de volgende handelingen uit te voeren.

— verwijder pannendrager en branders
— gebruik de bijgeleverde pijpsleutel om via de opening (fig. 5) van de branders bij de branderbasis te komen
— draai de inspuiter los en vervang deze door het passende type (zie tabel gasverbruik)
— Stel de brander af.

Tabel gasverbruik
1W = 0,860 kcal/h

Afstand «X» aan de hand van het type gas
G20	G30	G25	G31
afstel-buisje	afstel-buisje	afstel-buisje	afstel-buisje
4 mm	2 mm	4 mm	5 mm
4 mm	2 mm	4 mm	5 mm
2 mm	5 mm	2 mm	7 mm
6 mm	4 mm	6 mm	6 mm
13 mm	0 mm	15 mm	15 mm
13 mm	0 mm	13 mm	13 mm

	G20/G25	G30	G20/G30				G25			G20	G30	G25	G31
Werkende brander	1/100 mm inspuitstuk	1/100 mm inspuitstuk	Qn kW	l/h G20	g/h G30	g/h G31	Qn kW	l/h G25	Qmin. kW	afstel-buisje	afstel-buisje	afstel-buisje	afstel-buisje
groot rechtsachter	120	80	2,65	252	193	189	2,5	277	0,650	4 mm	2 mm	4 mm	5 mm
groot linksvoor	127	84	2,95	281	215	211	2,8	310	0,650	4 mm	2 mm	4 mm	5 mm
normaal	93	61	1,5	143	109	107	1,45	161	0,380	2 mm	5 mm	2 mm	7 mm
kleine	80	54	1,1	105	80	79	1,05	116	0,280	6 mm	4 mm	6 mm	6 mm
dubbelrings	2x94	2x65	3,3	314	238	236	3,1	314	0,900	13 mm	0 mm	15 mm	15 mm
extra grote	2x94	2x65	3,3	314	238	236	3,1	314	0,900	13 mm	0 mm	13 mm	13 mm

Afstellen van de branders

Voor het bereiken van een optimaal rendement van de brander kan het nodig zijn de mengverthouding (lucht/gas) aan te passen.

(Zie tabel voor gasverbruik voor quota x).

Een goede vlam moet duidelijk afgetekend zijn en geen gele puntjes hebben (fig. 7/b); in het geval van een overschot aan lucht is de vlam erg kort (fig. 7/c), in het geval van een tekort aan lucht is de vlam slecht afgetekend met vlammen die eindigen in een gele punt (fig. 7/a): als er een tekort of overschot aan luchttoevoer is, dient u de mengverthouding aan te passen met de uitschuifbare luchttoevoerbuis (fig. 6) in de mengbuis van de brander. Om de uitschuifbare luchttoevoerbuis in de juiste positie te brengen, dient u schroef het schroefje los te draaien. Zodra afgeregeld de schroef weer vastdraaien.

Voor maten (x) zie tabel gasverbruik

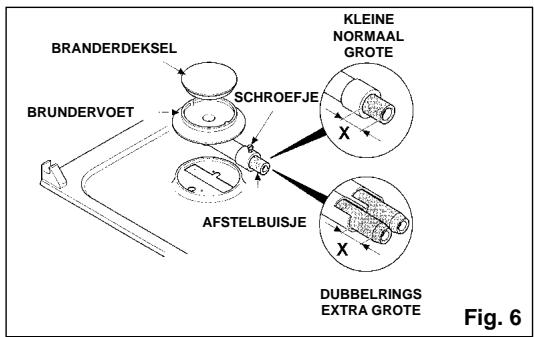

BRANDERDEKSEL BRUNDERVOET SCHROEFJE AFSTELBUISJE KLEINE NORMAAL GROTE X X DUBBELRINGS EXTRA GROTE Fig. 6

A B C 10-15 mm Fig. 7

De laagstandafstelling

Steek de brander aan en draai de knop op de laagste positie en verwijder de knop. Vervolgens kunt u met een kleine schroevedraaier een schroefje bovenop de gaskraan draaien (fig. 8). Tegen de wijzers van de klok in voor een hogere gastoevoer, met de wijzers van de klok mee voor een lagere gastoevoer. Probeer een vlam van 3 á 4 mm. te krijgen. Wanneer cylindergas gebruikt wordt, draai dan de schroef met de klok mee tot het eind.

Afstelschroefje laagstand van de branders

Als u deze aanpassingen heeft afgerond verwijder dan het etiket met de gaswaarden en vervang deze door een etiket met de juiste waarden.

Smeren van de gaskranen

ONDERSTAANDE HANDELINGEN UIT LATEN VOEREN DOOR EEN GEKWALIFI-CEERDE MONTEUR.

In het geval dat een gaskraan stroef draait, is het nodig deze te demonteren. Reinig deze met benzine en smeer deze in met een vat dat bestand is tegen hoge temperaturen.

Voer de volgende stappen uit:

— haal de stekker uit het stopcontact en sluit de gastoevoer af.
— Verwijder de knoppen en de plaat door de schroeven, aan de achterkant van de plaat en onder te brander, los te draaien.
—Draai de twee schroefjes los die de afdichting/pakking bovenaan op zijn plaats houdt.
— Verwijder de afdichting/pakking bovenaan en het veertje dat aan het stangetje vastzit.
— Verwijder de konische regelklep voor het gas. Reinig deze met benzine en smeer deze vervolgens met een beetje vet in dat tegen hoge temperaturen bestand is. Zorg ervoor dat u de kanalen voor gastoevoer niet met vet blokkeert.
— Controleer alle onderdelen en zet deze in omgekeerde volgorde weer up hun plaats.

INSTRUCTIES VOOR GEBRUIK

Dit apparaat is ontwikkeld en geproduceerd voor koken bij huishoudelijk gebruik. Elke andere vorm van gebruik is onjuist en derhalve gevaarlijk.

De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade veroorzaakt door onjuist, onredelijk en onverantwoord gebruik.

Gebruik van de gasbranders

Om de brander aan te steken (bij versie zonder vonkontsteking) houdt u eerst een vlam bij de brander en drukt u de knop naar beneden en draait u de knop tegen de wijzers van de klok in tot maximum.

Als u de branders lange tijd niet gebruikt heeft, kan het zijn dat er een beetje lucht in de gasbuizen zit. Houdt er rekening mee dat de onsteking dan iets langer kan duren.

Voor apparaten met een elektronische onsteking geldt het volgende:

- Druk en draai de knop tegen de klok in naar het * symbool.

- Onsteekt de brander door het indrukken van een ontstekingsknop.

Bij een kookplaat met een automatische ontsteking hoeft u slechts de knop in te drukken en vervolgens naar het * symbool te draaien.

De ontsteking blijft voortduren zolang u de knop ingedrukt houdt.

Wanneer de vlam niet binnen 5 seconden is ontstoken draai de knop terug naar nul en herhaal de procedure.

Voor modellen uitgevoerd met een veiligheidsventiel, welke de gastoevoer afsluit wanneer de vlam gedoofd is, worden de branders op dezelfde manier ontstoken. Het is belangrijk om de knop 5 seconden in gedrukt te houden nadat de vlam ontstoken is.

Daarna zal de vlam blijven branden.

LET OP: Verzeker u na het schoonmaken van de kookplaat er van dat de branders goed gepositioneerd zijn ten opzichte van de vonkontsteking.

Voor optimaal gebruik van de branders raden wij u aan pannen te gebruiken die bij de branders passen.

Brander rechtsvoor diameter 6 tot 12 cm

Brander linksvoor diameter 24 tot 26 cm

Brander linksachter diameter 12 tot 18 cm

Brander rechtsachter diameter 18 tot 24 cm

Zie figuur 1b op pagina 1

In het geval dat u kleinere pannen wilt gebruiken, dient u zich er van te verzekeren dat u de vlam zo instelt dat deze net de onderzijde van de pan raakt. Het gebruik van holle of bolle pannen wordt ernstig afgeraden.

WAARSCHUWING: in het geval dat de vlam een keer te groot wordt, draai dan de knop dicht en wacht minstens 1 minuut alvorens u de gaspit weer ontsteekt.

Voordat u de glasdeksel (optioneel) sluit, dient u zich er van te verzekeren dat de branders uit en volledig afgekoeld zijn. Dit om breuk door een thermische schok te voorkomen.

Gebruik van elektrische kookzones

Om de elektrische kookzones aan te zetten, is het voldoende om de knop op de gewenste kookstand te zetten. Voor optimale prestaties met een minimum aan energieverbruik kunt u de volgende tabel raadplegen.

GEBRUIK VAN DE ELEKTRISCHE KOOKZONES
Positie
0	UIT
1	ZEER LAAG	Bordenwarmen, smelten van boter en chocolade...
2	LAAG	Opwarmen van kleine hoeveelheden en malen van sauzen...
3	ZACHT	Koken van zachte groente, fruit. Aan de kook houden van water...
4	GEMIDDELD	Doorkoken van groente, pasta en bereiden van vis...
5	HOOG	Vlees braden...
6	ZEER HOOG	Aan de kook brengen. Braden en frituren...

Wanneer de electrische plaat in gebruik is zal een indicatielampje blyven branden.

Bij het gebruik van de elektrische kookzones raden wij u aan pannen te gebruiken met een vlakke bodem en een diameter die overeenkomt met die van de gekozen kookzone. Zeker geen kleinere diameter gebruiken (fig. 9). Wij raden u aan de bodem van de pan goed te drogen bij eventueel overkoken. Laat nooit een kookzone aanstaan zonder pan of met een lege pan.

Onderhoud en reinigen

Voordat u gaat demonteren of schoonmaken dient u de stroomvoorziening af te sluiten door de stekker uit het stopcontact te halen of de stroomtoevoer via de zekering af te sluiten. Zorg ervoor dat het apparaat volledig is afgekoeld.

Reinig de geëmailleerde, verchroomde en geverfde delen met handwarm water en met een niet agressieve allesreiniger.

Gebruik voor de roestvrijstalen delen een rvs reiniger die gewoon in de winkel verkrijgbaar is.

Aluminium kunt u het beste reinigen door eerst met een met olie doordrenkte doek te poetsen en dit vervolgens met een alcoholhoudend middel af te nemen.

Gebruik tijdens het schoonmaken nooit: schuurmiddelen, bijtende schoonmaakmidde- len, bleekmiddel of zuren.

Voorkom dat er op de geëmaillerde, roestvrijstalen of geverfde delen zuren blijven liggen (azijn, citroensap etc.)

De brandervoet kunt u reinigen met water en allesreinger. Als u de oorspronkelijk glans terug wilt krijgen, kunt u een speciaal schoonmaakmiddel voor aluminiumlegeringen gebruiken.

De branderdeksel, gemaakt van staal met emaille, kunt u reinigen in warm water met reinigingsmiddel. U dient alle aangekoekte deeltjes te verwijderen die onregelmatigheid in de vlam kunnen veroorzaken.

Na het reinigen moeten brandervoet en branderdeksel goed worden gedroogd. Let hierbij op de de buisjes in de brandervoet. Zet daarna de branders zorgvuldig op hun plaats.

LET OP: Zorg er voor dat na het schoonmaken de branders op de juiste plaats zitten en dat de branderdeksel goed op de brandervoet zit. Dit om een slecht vlambeeld en schade aan de brandervoet te voorkomen.

Technische dienst

Het kan natuurlijk gebeuren dat er met uw kookplaat iets niet in orde is. Alvorens de service dients te bellen (in het geval dat de kookplaat niet goed werkt):

— controleer of de stekker juist is aangesloten en in het stopcontact zit;

— controleer of de gastoevoer goed is.

In het geval dat er iets niet functioneert, haal dan de stroom van het apparaat. Maak het apparaat in geen geval open maar neem contact op met de Technische dienst.

Het apparaat is voorzien van een standaard garantie certificaat. Dit geeft u, in combinatie met de aankoopnota, recht op twee jaar volledige garantie.

Gias Service Nederland: 0900-9999109

Gias Service België: 0903 99109

AFDEKPLAAT

De afdekplaat is beschikbaar als accessoire. Voor de Nederlandse markt geldt dat de afdekplaat beperkt leverbaar is, informeer bij uw dealer.

Voordat u de afdekplaat sluit, dient u zich er van te verzekeren dat de kookzones uit zijn en volledig zijn afgekoeld. Dit ter voorkoming om glasbreuk door een thermische schok te voorkomen. Indien u knoeit op de afdekplaat, moet u dit van de afdekplaat verwijderen voordat deze wordt geopend.

Dit apparaat voldoet aan de Europese richtlijnen 2002/96/EC voor elektrische en elektronische afval.

Door dit apparaat correct te verwijderen, helpt u het potentiële negatieve gevolg voor de omgeving en menselijke gezondheid te voorkomen., welke anders door onjuiste verwijdering zou kunnen worden veroorzaakt.

Het symbool op het product duidt aan dat dit product niet behan- deld zal worden als huishuidelijk afval. In plaats daarvan zal het apparaat naar het verzamelpunt voor de recycling van elektrische en elektronische uitrusting gaan.

De verwijdering moet in overeenstemming met plaatselijke milieuvoorschriften voor afvalverwerking uitgevoerd worden

Voor meer gedetailleerde informatie over de verwijderingvan dit product, neemt u contact op met uw gemeenlijke reinigingsdienst of de dealer waar u het apparaat heeft gekocht.

De fabrikant is niet verantwoordelijk voor mogelijke fouten in de gebruiksaanwijzing veroorzaakt door druk- of zetfouten. De fabrikant behoudt zich het recht voor de produkten tussentijds te wijzigen indien zij dit nodig of nuttig acht.

Deze gebruiksaanwijzing is beschikbaar in Duitse versie.

INSTRUCTIES VOOR HET AANSLUITEN VAN DE KOOKPLAAT OP HET GASNET

Deze instructies zijn bedoeld voor personen die zijn geautoriseerd de apparaten te installeren volgens de normen. Welke ook intreden mogen doen bij elektrische apparatuur.

Bij sommige modellen wordt een conisch koppelstuk meegeleverd voor de installatie, op de afbeeldingen wordt duidelijk gemaakt hoe u de verschillende aansluiti-

CILINDRISCHE CONISCH

gen kan herkennen (voorbeld: Verenigd, Koninkrijk, nederland, duitsland,...). Het cilindrische deel van het koppelstuk moet aan de kookplaat worden aangesloten.

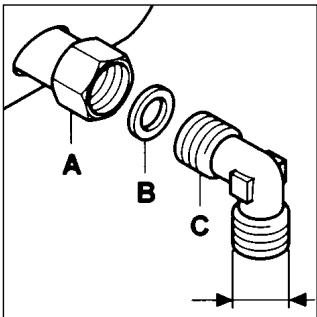

VOLGORDE VAN DE MONTAGE

Voor montage van de gasnippel zijn een steek sleutel van 17 en 23 mm. nodig.

A B C

1) Draai de onderde- len vast volgens de te- kening.

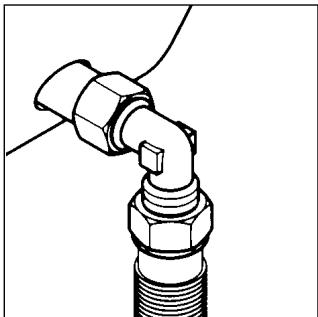

2) Draai de nippel in de gewenste richting en draai vervolgens met de steksleutels

3) Verbindt de gasnip-pel aan de toevoer

BELANGRIJK:

Controleer nadat u alle installatie handelingen heeft verricht de aansluitpun- ten op een goede afsluiting.

Gebruik hiervoor een zeepsopje.

Nooit een vlam. Controleer ook of de flexibele slang niet in aanraking komt met bewegende delen van de keukenmeubelen zoals een lade zodat de slang wordt beschadigd.

NA AFLOOP VAN DE INSTALLATIE AANSLUITINGEN CONTROLEREN MET ZEEPSOP.

CARACTERISTIQUES TECHNIQUES
