Producttype	Fietsendrager
Merk	Uebler
Model	F22
Aantal fietsen	2
Maximaal draagvermogen per fiets	30 kg
Maximaal totaal draagvermogen	60 kg
Gewicht	14,5 kg
Afmetingen (opgevouwen)	120 x 60 x 80 cm
Afmetingen (uitgevouwen)	120 x 60 x 80 cm
Materiaal	Aluminium
Montage	Aan de trekhaak
Bevestiging	Kogelkoppeling
Vergrendeling	Diefstalbeveiliging met slot
Inklapbaar	Ja, inklapbaar voor opslag
Verlichting	Inclusief 13-polige stekker
Kabel	Geïntegreerde kabel voor verlichting
Framehouder	Verstelbare frameklemmen
Wielhouder	Verstelbare wielbanden
Onderhoud	Regelmatig smeren van bewegende delen
Reiniging	Met milde zeep en water
Garantie	5 jaar fabrieksgarantie

Veelgestelde vragen - F22 Uebler

Hoe monteer ik de Uebler F22 fietsendrager op de trekhaak?

Plaats de drager op de trekhaak en draai de kogelkoppeling vast. Zorg dat de vergrendeling goed vastklikt. Sluit de 13-polige stekker aan op de auto.

Wat is het maximale gewicht per fiets?

Het maximale draagvermogen per fiets is 30 kg. Het totale draagvermogen is 60 kg voor twee fietsen.

Kan ik de fietsendrager inklappen voor opslag?

Ja, de Uebler F22 is inklapbaar. U kunt hem opvouwen tot een compact formaat van 120x60x80 cm voor eenvoudige opslag.

Is de fietsendrager geschikt voor elektrische fietsen?

Ja, mits het gewicht van de e-bike onder de 30 kg per fiets blijft. Controleer het gewicht van uw fiets.

Hoe stel ik de frameklemmen af?

Draai de klemmen los, plaats de fiets op de drager en pas de klemmen aan tot ze stevig rond het frame van de fiets zitten. Draai ze vervolgens vast.

Hoe onderhoud ik de fietsendrager?

Smeer regelmatig de bewegende delen zoals scharnieren en klemmen. Reinig de drager met milde zeep en water om vuil en zout te verwijderen.

Welke stekker heeft de Uebler F22?

De drager is voorzien van een 13-polige stekker voor de verlichting. Controleer of uw auto een 13-polige aansluiting heeft.

Kan ik reserveonderdelen bestellen?

Ja, reserveonderdelen zoals klemmen en wielbanden zijn via de Uebler dealer of klantenservice verkrijgbaar. Houd het modelnummer bij de hand.

Hoe beveilig ik de fietsendrager tegen diefstal?

De drager heeft een geïntegreerd slot dat de kogelkoppeling vergrendelt. Gebruik daarnaast een extra kettingslot voor de fietsen.

Wat is de garantieperiode?

Uebler geeft 5 jaar garantie op fabricagefouten. Bewaar uw aankoopbewijs voor eventuele claims.

GEBRUIKSAANWIJZING F22 Uebler

Fietsendrager voor aanhanginrichting

- Uebler F22, voor 2 fietsen, best.-nr. 15720

- Uebler F32, voor 3 fietsen, best.-nr. 15730

Montage- en gebruikshandleiding

Het doet ons plezier dat u voor een fietsendrager van UEBLER heeft gekozen.

De in deze montage- en gebruikshandleiding vermelde werkzaamheden en veiligheidsinstructies dienen onder alle omstandigheden te worden nageleefd. Voor schade die wordt veroorzaakt door het niet in acht nemen van deze instructies, aanvaarden wij geen enkele aansprakelijkheid.

Aanwijzing

De montage- en bedieningswerkzaamheden worden voor de fietsendrager Uebler F22 beschreven en weergegeven. Bij de fietsendrager Uebler F32 gaat u op dezelfde manier te werk.

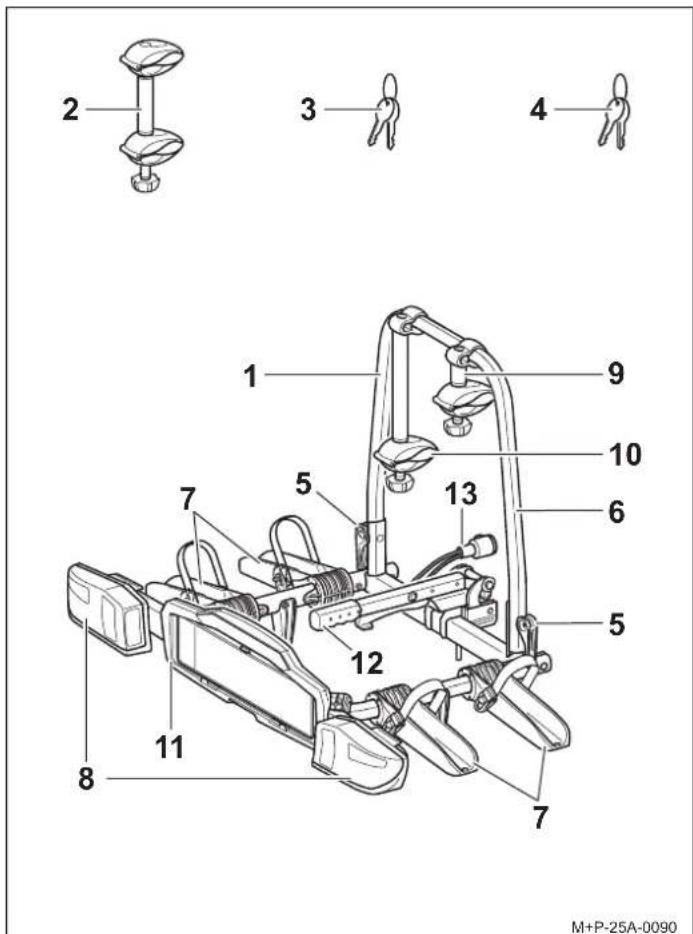

Onderdelenoverzicht

Onderdeelnummer

Koppelingsdrager Uebler F22 voor 2 fietsen Best.-nr. 15720 (voertuig met stuur links) Best.-nr. 15721 (voertuig met stuur rechts) Koppelingsdrager Uebler F32 voor 3 fietsen Best.-nr. 15730 (voertuig met stuur links) Best.-nr. 15731 (voertuig met stuur rechts)

EG-goedkeuringsnummer

e11*74/483*2007/15*6511

Omvang van de levering

Benaming	F22 F32
	Aantal stuks	Aantal stuks
1 Fietsendrager 1 1
2 Houder 3e fiets - 1
3 Sleutel voor spanhendel 2 2
4 Sleutel voor houder 4 6

Aanwijzingen

Wijzigingen van de leveringsomvang zijn voorbehouden.

Reparaties of vervanging van onderdelen dienen door een gespecialiseerde firma te worden uitgevoerd. Uebler adviseert u om veiligheidsredenen alleen de bij uw speciaalzaak verkrijgbare originele reserveonderdelen te gebruiken.

Onderdeelnaam

Benaming	F22 F32
	Aantal stuks	Aantal stuks
5 Snelspanner 2 2
6 Draagframe	1	1
7 Wielgoten	4	6
8 Achterlichten	2	2
9 Houder 1e fiets	1	1
10 Houder 2e fiets	1	1
11 Kentekenplaathouder	1	1
12 Spanhendel	1	1
13 Stekker voor verlichtingsinrichting	1	1

Technische gegevens

Eigen gewicht
Uebler F22, voor max. 2 fietsen	ca. 12 kg
Uebler F32, voor max. 3 fietsen	ca. 14,5 kg

Maximale bijlading (draaglast)
Uebler F22, vanaf D-waarde ^1 5,3 kN- bij steunlast min. 50 kg	38 kg
Uebler F22, vanaf D-waarde ^1 6,7 kN- bij steunlast min. 50 kg- bij steunlast min. 75 kg	38 kg60 kg
Uebler F32, vanaf D-waarde ^1 5,3 kN	-- ^2
Uebler F32, vanaf D-waarde ^1 6,7 kN- bij steunlast min. 50 kg- bij steunlast min. 75 kg	35,5 kg54 kg

1 zie typeplaatje aan de aanhanginrichting
2 niet toegestaan

Stroomvoorziening
Uebler F22, voor max. 2 fietsen	13-polig, 12 V
Uebler F32, voor max. 3 fietsen	13-polig, 12 V

Maximale buisdiameter van de fietsframes
Ronde buis	80 mm
Ovale buis	80x45 mm

Fietsendrager uit elkaar klappen

1. Snelpanner (5) openen.

2. Draagframe (6) omhoogklappen en de snelspanners (5) sluiten. Gesloten snelspanners (5) zo nodig rechtsom draaien wanneer het draagframe (6) te los zit.

Aanwijzing

Wanneer de snelspanners (5) niet kunnen worden gesloten, dient u ze linksom te draaien.

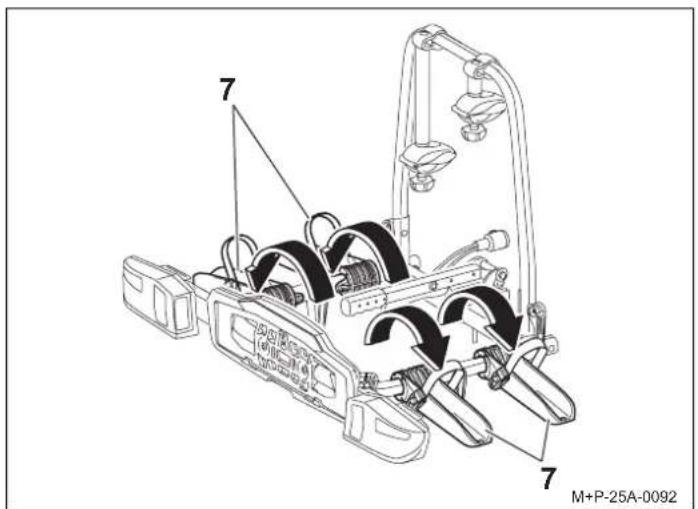

1. Wielgoten (7) uitklappen en vastklikken.

1. Achterlichten (8) uitklappen en vastklikken.

2. Houders (9 en 10) met sleutel (4) ontgrendelen.

3. Houders (9 en 10) naar voren zwenken en in het verlengde van het draagframe (6) in de gewenste positie schuiven.

Let op

De kentekenplaat aan de fietsendrager (1) moet met de officiële kentekenplaat van het voertuig overeenkomen en goed leesbaar zijn.

1. Houder (14) naar achteren duwen. Kentekenplaat in de kentekenplaathouder (11) schuiven, naar boven tegen de stopper (15) duwen en volledig plaatsen. Houder (14) loslaten en controleren of de kentekenplaat stevig is bevestigd.

Aanwijzing

Voor het plaatsen van hogere kentekenplaten de stopper (15) naar achteren duwen en de kentekenplaat volledig in de kentekenplaathouder (11) schuiven.

Bij smalle kentekenplaten dienen de boorpunten (16) voor de bevestiging van de kentekenplaat te worden gebruikt.

Fietsendrager in elkaar klappen

Het in elkaar klappen van de fietsendrager (1) gebeurt in de omgekeerde volgorde.

Aanwijzing

Indien u bij het gebruik van de fietsendrager (1) de positie van de achterlichten (8) heeft aangepast (zie „Verlichting afstellen“ pagina 29), dient u voor het in elkaar klappen van de fietsendrager (1) de achterlichten (8) in de uitgangspositie te brengen. Ga hiervoor in de omgekeerde volgorde te werk, zoals beschreven in het hoofdstuk „Verlichting afstellen“.

Fietsendrager aan het voertuig bevestigen

Let op

De aanhanginrichting moet voor de aanbouw van een fietsendrager geschikt zijn:

• D-waarde van de kogelkop (zie „Technische gegevens“ pagina 25)
• Materiaal van de aanhanginrichting min. St 52-3 (zie typeplaatje aan de aanhanginrichting)

De kogelkop dient voor de montage te worden gereinigd en ontvet.

Let op

Bij de bevestiging van de fietsendrager aan het voertuig moeten de achterlichten altijd uitgeklapt zijn.

Het gebruik van de fietsendrager met ingeklapte achterlichten is niet toegestaan. De verlichtingsinrichting moet voor iedere rit op correcte positionering en goede werking worden gecontroleerd.

Let op

Bij inritten en doorgangen moet rekening worden gehouden met de gewijzigde voertuigafmetingen (breedte, hoogte, diepte). Wees voorzichtig bij het achteruitrijden.

1. Spanhendel (12) met sleutel (3) ontgrendelen.
2. Hendel (17) indrukken en spanhendel (12) omhoogzwenken.

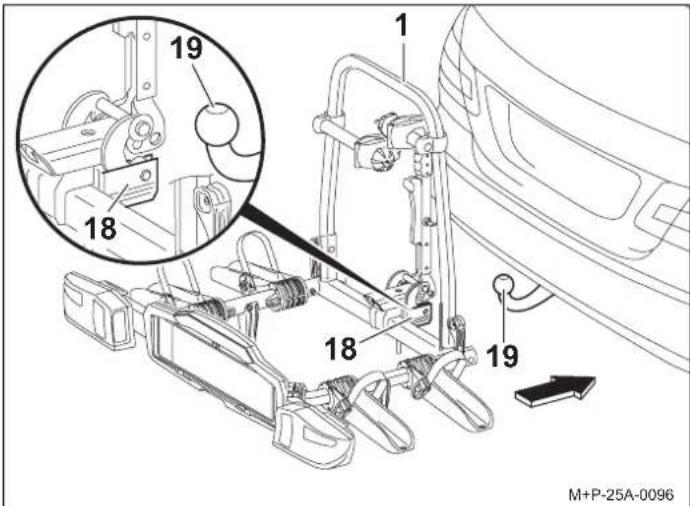

1. Drager (18) horizontaal op de kogelkop (19) schuiven en fiestendrager (1) beveiligen tegen kantelen.

1. Fietsendrager (1) parallel t.o.v. de bumper uitlijnen en de spanhendel (12) omlaagzwenken, zodat de hendel (17) vastklikt.
2. Spanhendel (12) met de sleutel (3) vergrendelen. Sleutel (3) uitnemen.
3. Fietsendrager (1) door wrikken op stevige bevestiging controleren. De fietsendrager (1) zo nodig verwijderen en opnieuw bevestigen.

1. Stekker (13) uit de houder aan de fietsendrager (1) halen, in de stekkerdoos (20) van de elektrische voorziening van de trekhaak steken en rechtsom tot aan de aanslag draaien.
2. Functie van de verlichtingsinrichting controleren.

Fietsendrager demonteren

De demontage van de fietsendrager (1) van het voertuig gebeurt in de omgekeerde volgorde.

Fietsen monteren/demonteren

WAARSCHUWING

De fietsendrager voor de aanhanginrichting is uitsluitend geschikt voor het transporteren van fietsen.

Er mogen alleen fietsen met een gewicht van elk max. 30 kg op de fietsendrager worden getransporteerd.

Daarbij mogen de maximaal toegestane draaglast van de fietsendrager, de steunlast van de aanhanginrichting alsmede het toegestane totale gewicht en de maximaal toegestane aslast van het voertuig (zie gebruikshandleiding van het voertuig) in geen geval worden overschreden. Bij het negeren van deze instructie kan de fietsendrager samen met de gemonteerde fietsen van het voertuig losraken en daardoor u en andere personen verwonden of een ongeluk veroorzaken.

WAARSCHUWING

De fietsen moeten zo gelijkmatig mogelijk en met een laag zwaartepunt op de fietsendrager worden bevestigd en met een houder aan het fietsframe en met spanriemen aan de voor- en achterwielen tegen omlaagvallen worden geborgd.

Voor de montage moeten kinderzitjes en alle losse onderdelen, zoals drinkflesjes, zadeltassen e.d. van de fietsen worden verwijderd en opgeborgen.

Bij veronachtzaming kunnen de fietsen en/of de losse onderdelen tijdens de rit van het voertuig losraken en bij andere verkeersdeelnemers een ongeluk en daarmee verbonden letsels en materiële schade veroorzaken.

WAARSCHUWING

Voer de montage en de demontage van de fietsen met de hulp van een tweede persoon uit.

Beveilig de fietsen tegen wegglijden/kantelen. Er bestaat verwondingsgevaar.

1. Grendel (21) indrukken en de spanriemen (22) uittrekken.
2. Klemmen (23) met draaigreep (24) vastschroeven tot de vereiste buisdiameter van het fietsframe is bereikt.

Let op

Zware fietsen dicht bij het voertuig en lichte fietsen (bijv. kinderfietsen) verder naar achteren op de fietsendrager monteren. De eerste fiets met de tandkrans naar het voertuig toe gericht monteren.

1. Fiets op de wielgoten (7) plaatsen die het dichtst bij de achterklep zitten en beveiligen tegen kantelen.

Let op

Houder uitsluitend aan het fietsframe bevestigen. Er mogen geen onderdelen, bijv. schakel- en remkabels, worden ingeklemd.

Defecte klemmen moeten onmiddellijk worden vervangen.

1. Houder (9) op een geschikte plek aan de fiets bevestigen. Klem (23) met draaigreep (24) vastschroeven en met sleutel (4) vergrendelen. Sleutel (4) uitnemen.
2. Spanriem (22) in het midden tussen twee spaken door leiden, in de gespen (25) rijgen en met de spanner (26) vastdraaien (pijl).

Aanwijzing

Door het vastdraaien van de spanriemen (22) worden deze onder spanning gezet. Om deze spanning los te zetten, moet de grendel (21) zo nodig stevig worden ingedrukt.

Aanwijzing

De tapschroeven van de houders dienen regelmatig te worden gereinigd en gesmeerd, om te voorkomen dat de draaigrepen vast gaan zitten.

Tweede fiets monteren

De montage van de tweede fiets gebeurt op dezelfde manier als de montage van de eerste fiets. Er dient rekening te worden gehouden met de tegenovergestelde plaatsing van de twee fietsen.

De tweede fiets wordt met de lange houder (10) bevestigd.

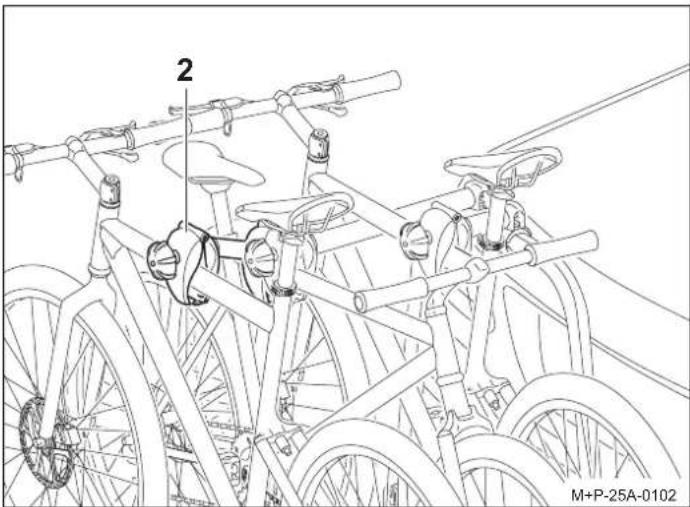

Derde fiets monteren ^1

De montage van de derde fiets gebeurt op dezelfde manier als de montage van de eerste fiets. Er dient rekening te worden gehouden met de tegenovergestelde plaatsing van de fietsen.

De derde fiets wordt met de extra houder (2) aan de tweede fiets bevestigd.

Verlichting afstellen

Afstand (B) tussen de buitenste rand van de belading en de buitenste rand van het lichtschijnoppervlak aan het achterlicht mag maximaal 40 cm bedragen. De achterlichten van de fietsendrager moeten zo nodig naar behoren worden gepositioneerd.

Aanwijzing

Indien het voertuig ^2 breder is dan de belading, moet de afstand (B) tussen de buitenste rand van het voertuig ^2 en de buitenste rand van het lichtschijnoppervlak aan het achterlicht in acht worden genomen.

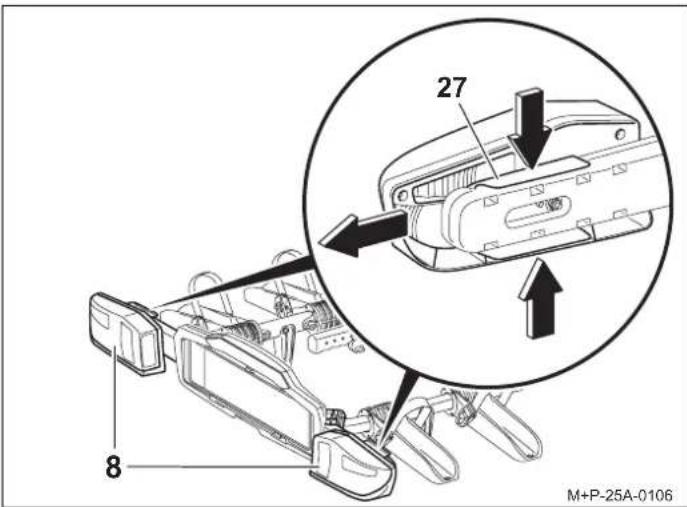

1. Vergrendelingen (27) in elkaar drukken en achterlichten (8) in de buitenste positie schuiven. Vergrendelingen (27) loslaten en controleren of de achterlichten (8) stevig vastzitten.

Aanwijzing

Voor het inklappen van de fietsendrager moeten de achterlichten (8) in de uitgangspositie worden gebracht.

Voorbereiding op het rijden

WAARSCHUWING

Alle schroefverbindingen en bevestigingen van de fietsendrager en de fietsen moeten na montagewerkzaamheden, voor iedere rit en ook tijdens een langere reis op stevige bevestiging worden gecontroleerd en indien nodig worden aangedraaid. Deze controle dient afhankelijk van de hoedanigheid van de rijbaan regelmatig te worden herhaald. De verlichtingsinrichting moet eveneens voor iedere rit op goede werking worden gecontroleerd. Bij het negeren van deze instructie kan de fietsendrager samen met de gemonteerde fietsen van het voertuig losraken en daardoor u en andere personen verwonden of een ongeluk veroorzaken.

Let op

De officiële kentekenplaat en de verlichtingsinrichting van de fietsendrager mogen niet worden bedekt.

Indien de fietsendrager niet volledig is beladen, moet erop worden gelet dat:

• niet-benodigde houders volledig dichtgedraaid en vergrendeld zijn
• alle sleutels uitgenomen en opgeborgen zijn
• de houder voor de derde fiets opgeborgen is
• de spanriemen van alle wielgoten zijn gesloten.

Fietsen verwijderen

De demontage van de fietsen gebeurt in de omgekeerde volgorde.

Algemene veiligheidsinstructies

De eigenaar van het voertuig is ervoor verantwoordelijk dat zijn gezichtsveld en zijn gehoor niet door de lading of de hoedanigheid van het voertuig worden belemmerd. Hij dient ervoor te zorgen dat het voertuig en de lading volgens de voorschriften functioneren en dat de verkeersveiligheid van het voertuig door de lading niet negatief wordt beïnvloed.

De voorgeschreven verlichting en de verlichtingsinrichtingen moeten ook overdag aanwezig en operationeel zijn.

Deze montage- en gebruikshandleiding bevat de algemene registratie van de fietsendrager voor aanhanginrichtingen en moet altijd in het voertuig aanwezig zijn.

Neem de betreffende wettelijke bepalingen in acht voor het gebruik van fietsendragers in het land van gebruik.

WAARSCHUWING

De in deze montage- en gebruikshandleiding vermelde werkzaamheden en veiligheidsinstructies dienen onder alle omstandigheden te worden nageleefd.

De fietsendrager voor de aanhanginrichting is uitsluitend bestemd voor het transporteren van fietsen. De fietsendrager is niet geschikt voor gebruik op open terrein.

Alle schroefverbindingen en bevestigingen van de fietsendrager en de fietsen moeten na montagewerkzaamheden, voor iedere rit en ook tijdens een langere reis op stevige bevestiging worden gecontroleerd en indien nodig worden aangedraaid. Deze controle dient afhankelijk van de hoedanigheid van de rijbaan regelmatig te worden herhaald.

Tijdens het rijden dient de bestuurder via de achteruitkijkspiegel de fietsendrager en de fietsen in de gaten te houden in verband met eventuele verschuivingen/verplaatsingen.

Bij veranderingen moet met gematigde snelheid naar de volgende stopmogelijkheid worden gereden. Daar moeten schroefverbindingen en bevestigingen van fietsendrager en/of fietsen worden aangedraaid.

Bij het negeren van deze instructie kan de fietsendrager en/of de lading van het voertuig losraken en daardoor u en andere personen verwonden of een ongeluk veroorzaken.

WAARSCHUWING

Gebruik geen smeermiddelen aan vooraf gemonteerde schroefverbindingen. De schroefverbindingen kunnen daardoor los gaan zitten. De fietsendrager kan vervolgens samen met de gemonteerde fietsen van het voertuig losraken en daardoor u en andere personen verwonden of een ongeluk veroorzaken.

WAARSCHUWING

Voor het begin van de rit dient u de werking van de verlichtingsinrichtig te controleren. Bij een ingeschakelde mistachterlamp aan de fietsendrager moet de mistachterlamp aan het voertuig uitgeschakeld zijn, d.w.z. ze mogen niet tegelijkertijd branden.

Bij voertuiguitvoeringen waarvan de typegoedkeuring voor het eerst na 01-10-1998 is gegeven, mag het aangebouwde draagsysteem achter of de getransporteerde lading het derde remlicht van het voertuig niet bedekken. Het derde remlicht van het voertuig moet zichtbaar zijn: rechts en links gerelateerd aan de langsas van het voertuig – met een horizontale hoek van 10°, naar boven toe gerelateerd aan de lichtrand – met een verticale hoek van 10° en omlaag – gerelateerd aan de onderste lichtrand – met een verticale hoek van 5°. Indien deze waarden niet worden nageleefd, moet er een “derde” extra remlicht worden aangebouwd.

WAARSCHUWING

De montage van de fietsendrager en de fietsen veroorzaakt een ander rij- en remgedrag en een andere zijwindgevoeligheid van het voertuig. De maximale snelheid van 130 km/h mag niet worden overschreden.

De fietsen mogen niet met zeilen, beschermhoezen e.d. worden afgedekt, omdat daardoor het raakvlak van de wind en het rijgedrag sterk worden beïnvloed.

Zware lading in de bagageruimte zo ver mogelijk naar voren schuiven om een te grote last aan de achterkant van het voertuig te vermijden.

Pas de manier van rijden altijd aan de weg-, verkeers- en weersomstandigheden aan en rij extra voorzichtig indien u met een beladen fietsendrager onderweg bent.

WAARSCHUWING

Wanneer de lading meer dan 40 cm buiten de rand van het lichtschijnoppervlak van de markerings- of achterlichten van het draagsysteem achter uitsteekt, moet dit worden aangegeven, en wel aan de zijkant maximaal 40 cm van de rand en maximaal 150 cm boven de rijbaan, naar voren toe met een lamp met wit en naar achteren toe met een lamp met rood licht.

Bij het transport van de fietsen moeten de naar de zijkant uitstekende fietsen extra worden gemarkeerd.

Bij ritten in het donker moeten de achter- en zijreflectoren van de fietsen worden afgedekt/afgeplakt, zodat een vertekend beeld van de achterverlichting van het voertuig wordt vermeden en andere weggebruikers niet gehinderd of misleid worden.

Let op

Indien het voertuig is uitgerust met een elektrische achterklep, moet bij een gemonteerde fietsendrager op de noodzakelijke vrije ruimte worden gelet. Indien mogelijk, moet de elektrische achterklep gedeactiveerd en handmatig bediend worden.

Voor het gebruik van een autowasinstallatie moet de fietsendrager worden gedemonteerd. De fietsendrager, het voertuig en/of de autowasinstallatie kunnen anders beschadigd raken.

Milieutip

Demonteer de fietsendrager als u hem niet gebruikt om het brandstofverbruik te verminderen.
