Thinkstation P340 Tower - Desktopcomputer LENOVO - Gratis gebruiksaanwijzing en handleiding

Type product	Desktopcomputer
Merk	Lenovo
Model	ThinkStation P340 Tower
Afmetingen (B x D x H)	170 x 376 x 298 mm
Gewicht	ca. 7,5 kg
Voeding	250W / 500W (afhankelijk van configuratie)
Processor	Intel Core i5/i7/i9 of Xeon W-1200
Geheugen	4 DDR4 DIMM-sleuven, max. 128 GB
Opslag	2x 3.5" SATA + 2x M.2 PCIe NVMe
Besturingssysteem	Windows 10 Pro of Linux (voorgeïnstalleerd)
Poorten voorzijde	2x USB 3.2 Gen 1, 1x USB-C 3.2 Gen 1, audio-aansluiting
Poorten achterzijde	4x USB 3.2 Gen 1, 2x USB 2.0, 1x RJ-45, 1x DisplayPort, 1x HDMI, 1x VGA (optioneel)
Uitbreidingssleuven	1x PCIe 3.0 x16, 1x PCIe 3.0 x4, 1x PCIe 3.0 x1
Netwerk	Gigabit Ethernet, optioneel Wi-Fi 6
Koeling	Actieve luchtkoeling met ventilator
Geluidsniveau	Max. 25 dB (typisch)
Bedrijfstemperatuur	10 °C tot 35 °C
Opslagtemperatuur	-40 °C tot 60 °C
Relatieve luchtvochtigheid	20% tot 80% (niet- condenserend)
Veiligheid	Kensington-slot, TPM 2.0, wachtwoordbeveiliging BIOS
Onderhoud	Regelmatig stof verwijderen met perslucht; filters reinigen indien aanwezig
Repareerbaarheid	Gebruikersvriendelijk: RAM, opslag, voeding en ventilatoren vervangbaar
Garantie	3 jaar (standaard, uitbreidbaar)

Veelgestelde vragen - Thinkstation P340 Tower LENOVO

Hoe verwijder ik stof uit mijn ThinkStation P340 Tower?

Schakel de computer uit, verwijder de stroomkabel en open de zijkap. Gebruik een blikje perslucht om stof uit ventilatoren, koellichamen en filters te blazen. Houd de ventilatorbladen vast om overmatig draaien te voorkomen.

Kan ik het RAM-geheugen upgraden?

Ja, de ThinkStation P340 Tower heeft 4 DDR4 DIMM-sleuven. U kunt maximaal 128 GB installeren (4x 32 GB). Zorg voor compatibele modules (PC4-25600 of hoger).

Hoe stel ik het BIOS-wachtwoord in?

Herstart de computer en druk op F1 of Enter bij het Lenovo-logo om het BIOS Setup te openen. Ga naar 'Security' en stel een Supervisor Password in. Sla op en sluit af.

Wat is het maximale gewicht dat de P340 Tower kan dragen?

De P340 Tower is ontworpen voor desktopgebruik en mag niet worden belast met zware voorwerpen. Het apparaat zelf weegt ongeveer 7,5 kg en mag niet worden gestapeld.

Hoe sluit ik een tweede monitor aan?

Gebruik de beschikbare poorten: DisplayPort en HDMI aan de achterzijde. Sluit de monitor aan en druk op Windows-toets + P om de weergavemodus te kiezen.

Kan ik een 3,5-inch harde schijf toevoegen?

Ja, de kast heeft twee 3,5-inch drive bays. U kunt ook 2,5-inch schijven installeren met een adapter. Monteer de schijf in de slede en sluit deze aan op de SATA-voeding en -kabel.

Hoe reset ik het BIOS naar fabrieksinstellingen?

Schakel de computer uit, verwijder de stroomkabel, open de kast en verwijder de CMOS-batterij gedurende 30 seconden. Plaats de batterij terug en sluit de kast. Start de computer opnieuw op.

Wat moet ik doen als de computer niet opstart?

Controleer eerst of de stroomkabel goed is aangesloten en of de voeding aan staat. Luister naar pieptonen: een continu piepsignaal duidt op een hardwareprobleem. Probeer het RAM opnieuw te plaatsen.

Is de ThinkStation P340 Tower geschikt voor grafisch werk?

Ja, deze workstation ondersteunt dedicated GPU's via PCIe x16-slot (max. 225W). Voor 3D-rendering of videobewerking kunt u een professionele NVIDIA Quadro of AMD Radeon Pro installeren.

Hoe vaak moet ik de stoffilters reinigen?

Afhankelijk van de omgeving minimaal elke 3 maanden. Bij veel stof of rook vaker. Verwijder het filter, maak het schoon met een stofzuiger of lauw water, en laat het volledig drogen voordat u het terugplaatst.

GEBRUIKSAANWIJZING Thinkstation P340 Tower LENOVO

Gebruikershandleiding

Lees dit eerst

Lees het volgende aandachtig door voordat u deze documentatie en het bijbehorende product gebruikt:

• Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115
• Veiligheid en garantie
  • Installatiegids

Derde uitgave (november 2020)

KENNISGEVING BEGRENSDE EN BEPERKTE RECHTEN: als gegevens of software word(t)(en) geleverd conform een 'GSA'-contract (General Services Administration), zijn gebruik, vermenigvuldiging en openbaarmaking onderhevig aan beperkingen zoals beschreven in Contractnr. GS-35F-05925.

Inhoud

Informatie over deze documentatie . . . iii

Hoofdstuk 1. Leer uw computer kennen....1

Voorkant....1

Achterkant....3

Interne opslagstations....5

Voorzieningen en specificaties ..... 6

Verklaring op USB overdrachtssnelheid. . . . . 7

Hoofdstuk 2. Aan de slag met uw computer....9

Aan de slag met Windows 10....9

Windows-account 9

Gebruikersinterface van Windows ..... 10

Verbinding maken met netwerken ..... 11

Verbinding maken met een bekabeld

Ethernet 11

Verbinding maken met Wi-Fi-netwerken (voor bepaalde modellen) ..... 11

De app Vantage gebruiken ..... 11

Multimedia gebruiken ..... 12

Audio gebruiken ..... 12

Een extern beeldscherm aansluiten . . . . . 12

Hoofdstuk 3. Uw computer verkennen 15

Energie beheren 15

Het gedrag van de aan/uit-knop instellen . . . 15

Het energiebeheerschema instellen ..... 15

Gegevens overbrengen....15

Verbinding maken met een Bluetooth-apparaat (voor bepaalde modellen) . . . . . 15

Het optisch station gebruiken (voor bepaalde modellen)....16

Een mediakaart gebruiken (voor bepaalde modellen) 16

Een slimme kabelklem gebruiken (voor bepaalde modellen) 17

Accessoires aanschaffen ..... 17

Hoofdstuk 4. De computer en computergegevens beveiligen. . . . . 19

De computer vergrendelen ..... 19

Wachtwoorden gebruiken....20

Software beveiligingsoplossingen gebruiken . . . 21

Firewalls gebruiken 21

In de firmware geïntegreerde Computrace Agent-software gebruiken (voor bepaalde modellen)....22

BIOS-beveiligingsoplossingen gebruiken . . . . 22

Verwijder alle gegevens op een opslagstation . . . . . . . . . . . . . 22

De aanwezigheidsschakelaar voor de kap gebruiken 22

Intel BIOS guard gebruiken ..... 23

Smart USB Protection gebruiken ..... 23

Hoofdstuk 5. UEFI BIOS....25

Wat is UEFI BIOS ..... 25

Het BIOS-menu openen ..... 25

Navigeren in de BIOS-interface ..... 25

De weergavetaal van UEFI BIOS wijzigen ..... 25

De weergavemodus van UEFI BIOS wijzigen . . . 26

De systeemdatum en -tijd instellen ..... 26

De opstartvolgorde wijzigen ..... 26

Schakel de configuration change detection-functie in- of uit. 27

Schakel de automatic power on-functie in- of uit . . 27

De functie Smart Power On in- of uitschakelen. . . 27

De ErP LPS-compliantiemodus in- of uitschakelen 27

De USB-poorten aan de voor- en achterkant in- of uitschakelen 28

De ITS-prestatiemodus wijzigen ..... 29

De BIOS-instellingen wijzigen voordat u een nieuw besturingssysteem installeert ..... 29

UEFI BIOS bijwerken 30

Herstellen van een BIOS-bijwerkfout. ..... 30

CMOS wissen 30

Hoofdstuk 6. RAID....33

Wat is RAID 33

RAID-niveau 33

Het systeem BIOS configureren om SATA RAID-functionaliteit in te schakelen 33

RAID configureren in de UEFI-modus ..... 34

Hoofdstuk 7. Diagnose, probleemoplossing en herstel. . . . . 37

Basisprocedure voor verhelpen van computerproblemen 37

Problemen oplossen ..... 37

Problemen met het opstarten. 38

Audioproblemen. 39

Netwerkproblemen. 39

Problemen met de prestaties ..... 42

Problemen met opslagstations ..... 43

Problemen met de cd of dvd ..... 43

Problemen met de seriële aansluiting . . . . 44

Problemen met USB-apparaten. ..... 44

Softwareproblemen ..... 45

Lenovo diagnoseprogramma's ..... 45

Herstel 45

Systeembestanden en -instellingen herstellen naar een eerder punt . . . . . . . . . . . 45

Uw bestanden herstellen vanuit een back- up 45

De computer opnieuw instellen ..... 45

Geavanceerde opties gebruiken ..... 46

Automatisch herstel van Windows. ..... 46

Een USB-herstelapparaat maken en gebruiken 46

Werk het stuurprogramma bij. ..... 47

Hoofdstuk 8. CRU vervangen ..... 49

Wat zijn CRU's . . . . . . . . . . . . . . . . . 49

Een CRU vervangen . . . . . . . . . . . . . . 50

Computerkap....50

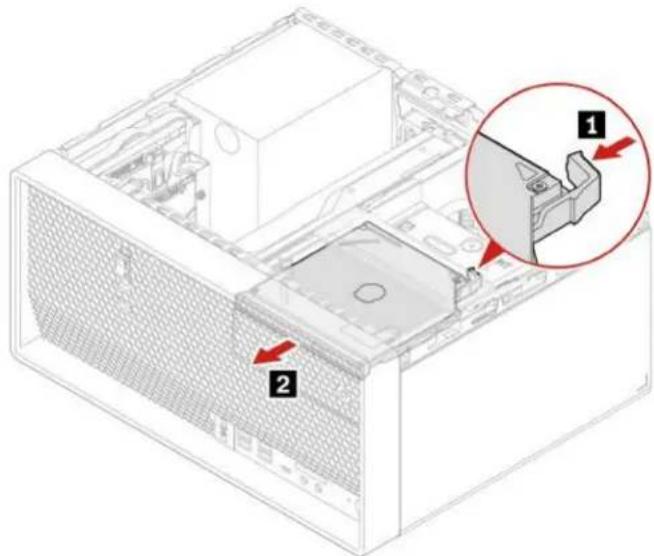

Optisch station 51

Frontplaat 55

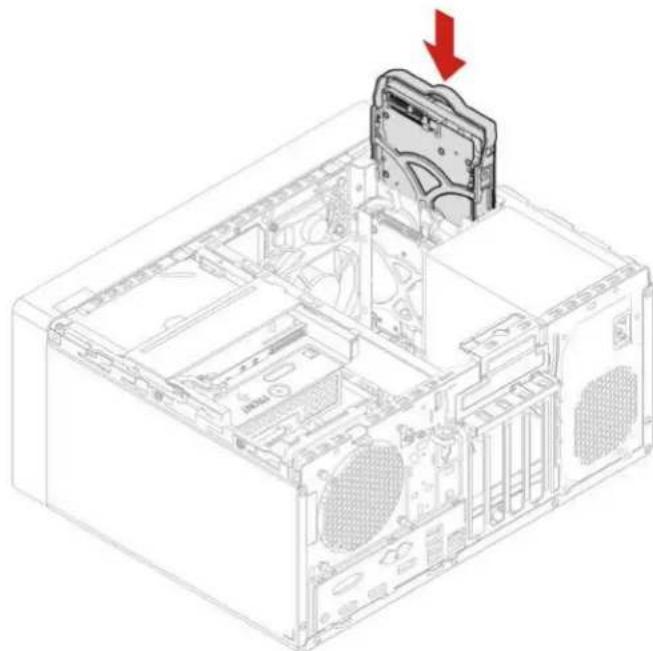

Primaire opslagstations ..... 56

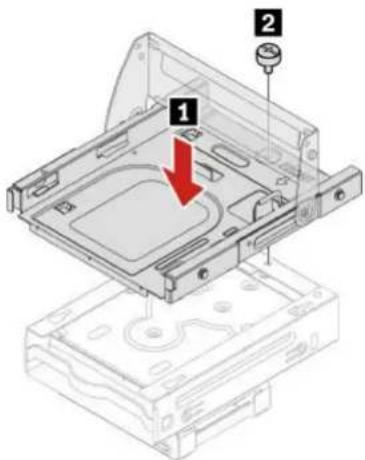

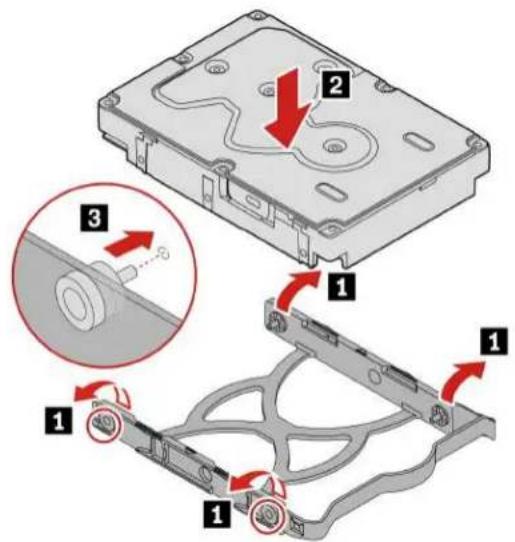

Houder voor primair 3,5-inch opslagstation . . 64

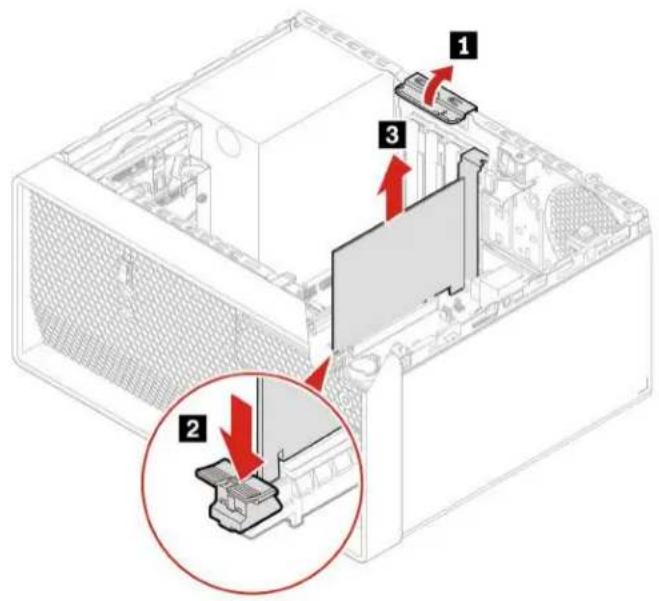

PCI-Express kaart ..... 65

Grafische kaart 66

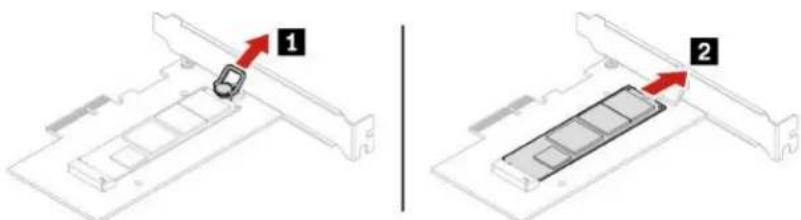

M.2 SSD-station en koelvinblok. ..... 71

Beugel van M.2 SSD-station ..... 77

Houder voor optisch station ..... 78

Secundaire opslagstations. . . . . . . . 80

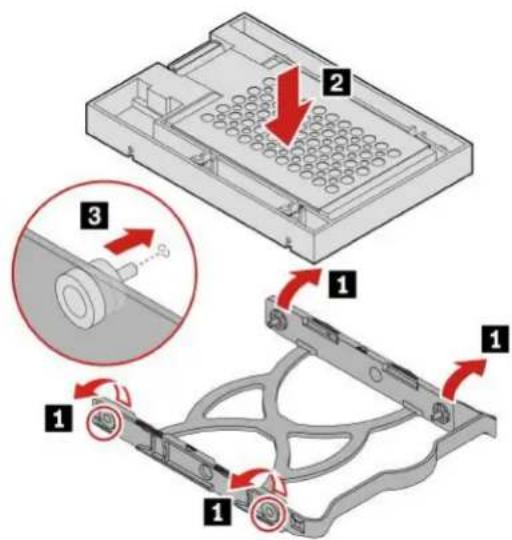

Opslagstation in de opslagbehuizing met toegang aan de voorzijde ..... 84

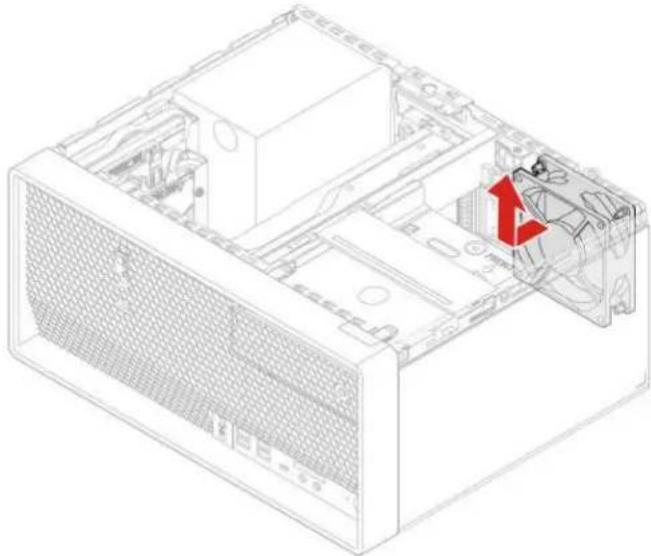

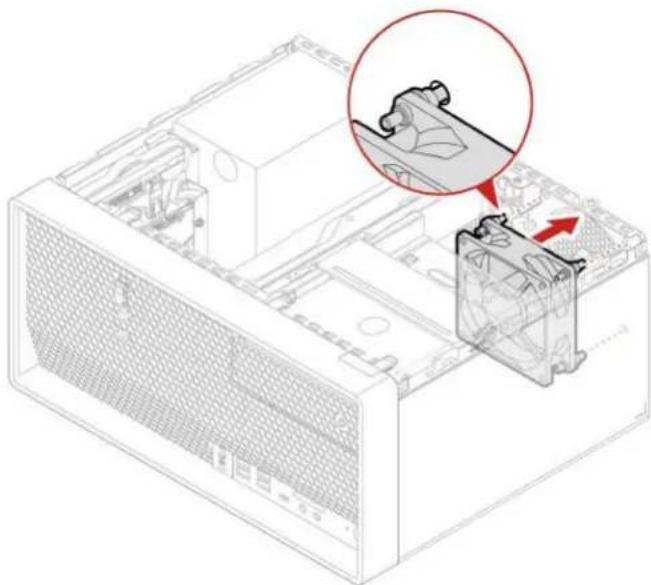

Ventilator voorzijde. 92

Ventilator achterzijde ..... 93

Koelvinblok en ventilatoreenheid ..... 95

Framebalk 99

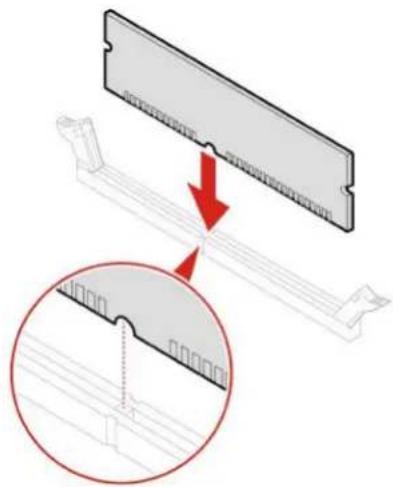

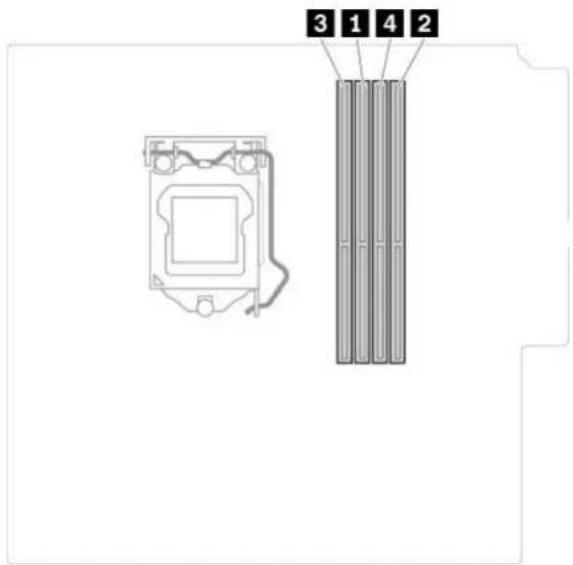

Geheugenmodule ..... 101

Knoopcelbatterij. 103

Voedingseenheid ..... 104

E-slot....106

Hoofdstuk 9. Help en ondersteuning .....109

Zelfhulpbronnen ..... 109

Lenovo bellen ..... 110

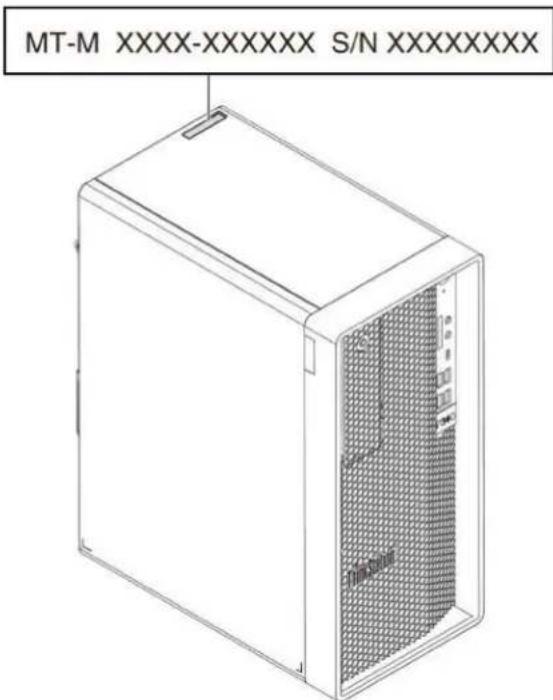

Voordat u contact opneemt met Lenovo . . . 110

Klantsupportcentrum van Lenovo ..... 110

Aanvullende services aanschaffen ..... 111

Bijlage A. Snelheid van systeemgeheugen .....113

Bijlage B. Belangrijke veiligheidsvoorschriften .....115

Bijlage C. Informatie over toegankelijkheid en ergonomie . . . .131

Bijlage D. Aanvullende informatie over het Ubuntu- besturingssysteem. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bijlage E. Informatie over naleving en TCO-certificaten .....137

Bijlage F. Kennisgevingen en handelsmerken .....149

Informatie over deze documentatie

• De afbeeldingen in dit document kunnen er anders uitzien dan uw product.
• Afhankelijk van het model, zijn sommige optionele accessoires, functies en softwareprogramma's mogelijk niet beschikbaar op uw computer.
• Afhankelijk van de versie van besturingssystemen en programma's, zijn sommige instructies in de gebruikersinterface mogelijk niet van toepassing op uw computer.
• De inhoud van de documentatie kan zonder kennisgeving worden gewijzigd. Lenovo brengt continu verbeteringen aan in de documentatie van uw computer, zo ook in deze Gebruikershandleiding. Voor de nieuwste documentatie, ga naar: https://pcsupport.lenovo.com
• Microsoft® brengt periodiek functiewijzigingen in het Windows®-besturingssysteem aan via Windows Update. Bepaalde informatie in dit document is hierdoor mogelijk verouderd. Raadpleeg de Microsoft-bronnen voor de meest recente informatie.

Hoofdstuk 1. Leer uw computer kennen

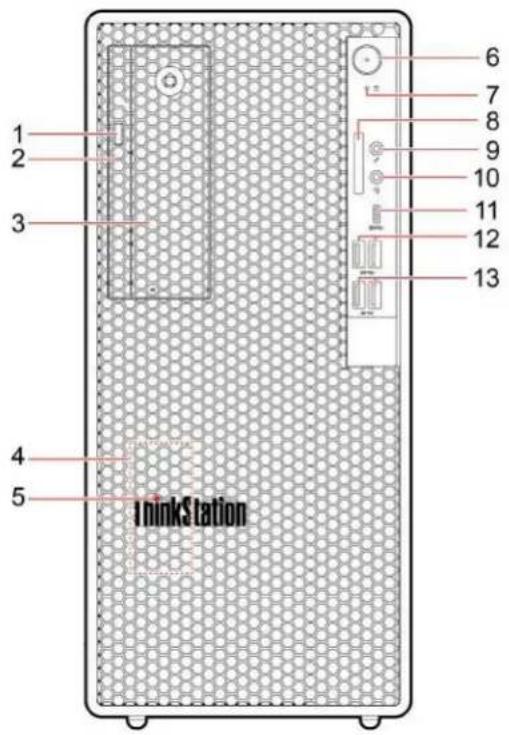

Voorkant

1. Uitwerpknop optisch station* Open de lade van het optische station.

2. Activiteitslampje voor optisch station*	Dit lampje brandt wanneer het optische station in gebruik is.
3. Flex-compartiment*	Bepaalde computermodellen worden geleverd met een flex-compartiment.Afhankelijk van uw computermodel kan een van de volgende apparaten geïnstalleerd zijn in het flex-compartiment:Houder voor secundair 3,5-inch opslagstationOpslagbehuizing van 3,5 inch met toegang aan de voorzijde

1. Interne luidspreker Geniet van geluid van verbluffende kwaliteit.

5. ThinkStation® LED	Dit lampje brandt wanneer de computer is ingeschakeld.
	Indrukken om de computer aan te zetten.
	Als u de computer wilt uitschakelen, opent u het Start menu, klik Aan/uit en vervolgens selecteert u Afsluiten.
6. Aan/uit-knop	Het lampje in de aan/uit-knop geeft de systeemstatus van uw computer aan.Aan:de computer staat aan.Uit:de computer staat uit of staat in de sluimerstand.Knippert:de computer staat in de slaapstand.
7. Activiteitslampje voor opslagstation	Dit lampje brandt wanneer het opslagstation in gebruik is.
8. SD-kaartsleuf*	Ondersteunde kaarten:SD-kaart (Secure Digital)SDXC (Secure Digital eXtended-Capacity) UHS-1-kaartSDHC (Secure Digital eXtended-Capacity) UHS-1-kaartOpmerking:Uw computer ondersteunt de functie Content Protection for Recordable Media (CPRM) voor de SD-kaart niet.Zie 'Een mediakaart gebruiken (voor bepaalde modellen)' op pagina 16.
9. Aansluiting voor microfoon	Een microfoon aansluiten.
10. Aansluiting voor hoofdtelefoon	Een hoofdtelefoon op uw computer aansluiten.
11. USB-CTM-aansluiting (3.2 Gen 1)	USB-C-apparaten opladen met de uitvoerspanning en stroom van 5 V en 3 A.Gegevensoverdracht met USB 3.2-snelheid, tot maximaal 5 Gbps.USB-C-accessoires aansluiten om de functionaliteit van uw computer uit te breiden. Als u USB-C-accessoires wilt kopen, gaat u naarhttps://www.lenovo.com/accessories.
12. USB 3.2-aansluitingen Gen 1	Sluit USB-compatibele apparaten aan, zoals een USB-toetsenbord, USB-muis, USB-opslagapparaat of USB-printer.
13. USB 3.2-aansluitingen Gen 2	Stelt u in staat een hogere gegevensoverdrachtssnelheid te krijgen bij aansluiting van USB-apparaten, zoals een USB-toetsenbord, USB-muis, USB-opslagapparaat of USB-printer.

* voor bepaalde modellen

Achterkant

1. Audio lijnuitgang	Audiosignalen versturen van de computer naar externe apparaten, zoals actieve stereoluidsprekers, hoofdtelefoons of multimediatoetsenborden. Als u een stereosysteem of een ander extern opnameapparaat wilt aansluiten, sluit u een kabel aan tussen de audio-lijningang van het apparaat en de audio-lijnuitgang van de computer.Opmerking: Als uw computer een audiolijnuitgang en een headset- of hoofdtelefoonaansluiting heeft, gebruikt u altijd de headset- of hoofdtelefoonaansluiting voor een oortelefoon, een hoofdtelefoon of een headset. De hoofdtelefoonaansluiting ondersteunt geen headsetmicrofoons.
2. DisplayPort®-uit-aansluitingen	Audio- en videosignalen van de computer naar een ander audio- of videoapparaat sturen, zoals een high-performance beeldscherm.
3. Optionele aansluiting*	Afhankelijk van het computermodel kan de aansluiting een DisplayPort-uit-aansluiting, een USB-C-aansluiting of een HDMI" -uit-aansluiting zijn.
4. USB 2.0-poorten	Sluit USB-compatibele apparaten aan, zoals een USB-toetsenbord, USB-muis, USB-opslagapparaat of USB-printer.
5. USB 3.2 Gen 1-aansluiting	Sluit USB-compatibele apparaten aan, zoals een USB-toetsenbord, USB-muis, USB-opslagapparaat of USB-printer. Deze aansluiting ondersteunt de functie Smart Power On. Meer informatie vindt u in 'De functie Smart Power On in- of uitschakelen' op pagina 27.
6. USB 3.2 Gen 1-aansluiting	Sluit USB-compatibele apparaten aan, zoals een USB-toetsenbord, USB-muis, USB-opslagapparaat of USB-printer.
7. PCI Express-kaartsleuf	Om de snelheid van de computer te verbeteren, kunt u PCI Express-kaarten in dit gedeelte installeren. De aansluitingen in dit gedeelte verschillen, afhankelijk van het computermodel.Opmerking: Voor het gedeelte onder de PCI Express-kaartsleuf kunt u een ondersteunde kabel installeren via een PCI-beugel, zoals een parallelle kabel of een seriële kabel. De PCI-beugel wordt bij de kabel geleverd.
8. Seriële aansluiting	Een externe modem, een seriële printer of een ander apparaat aansluiten dat gebruikmaakt van een seriële aansluiting.

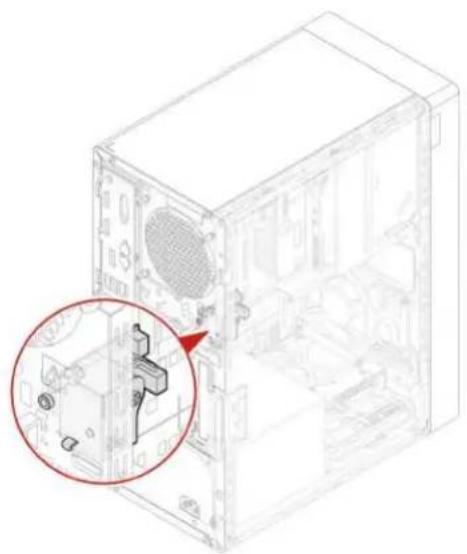

9. Oog voor hangslot Vergrendel de computerkap met een hangslot.
10. Aansluitingen voor PS/2-toetsenbord en -muis*	Sluit een toetsenbord, muis, trackball of andere aanwijsapparaten aan die de Personal System/2 (PS/2)-toetsenbordaansluiting gebruiken.
11. Ethernet-aansluiting	Maak een verbinding met een LAN (local area network). Als het groene lampje brandt, is de computer aangesloten op een LAN. Wanneer het gele lampje knippert, worden er gegevens overgedragen.
12. Sleuven voor e-slot	Vergrendel de computerkap met een e-slot.
13. Seriële aansluiting*	Een externe modem, een seriële printer of een ander apparaat aansluiten dat gebruikmaakt van een seriële aansluiting.
14. Sleuven voor slimme kabelklem	Vergrendel apparaten (zoals een toetsenbord of muis) op uw computer met een slimme kabelklem.
15. Sleuf voor veiligheidsslot	Maak uw computer vast aan een bureau, tafel of een ander vast voorwerp met een Kensington-kabelslot.
16. Aansluiting voor netsnoer	Sluit het netsnoer aan op uw computer, zodat de computer van stroom wordt voorzien.

* voor bepaalde modellen

Interne opslagstations

Interne opslagstations zijn apparaten waarop de computer gegevens opslaat en leest. U kunt extra stations in de computer installeren om de opslagcapaciteit uit te breiden of om de computer geschikt te maken voor het lezen van andere typen media.

1. Flex-compartiment*	Afhankelijk van uw computermodel kan een van de volgende apparaten geïnstalleerd zijn in het flex-compartiment:• Houder voor secundair 3,5-inch opslagstation• Opslagbehuizing van 3,5 inch met toegang aan de voorzijde

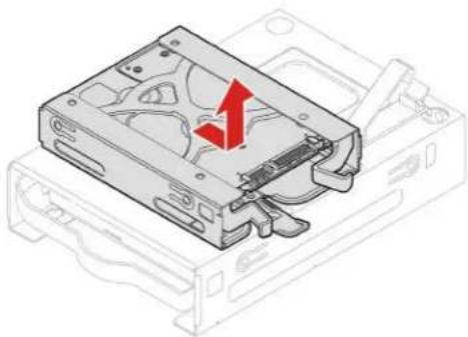

2. Houder voor secundair 2,5-inch opslagstation*	U kunt een 2,5-inch opslagstation installeren in deze houder.
3. SD-kaartsleuf* U kunt een ondersteunde mediakaart in de desbetreffende SD-kaartsleuf installeren.
4. Sleuven voor M.2 SSD-stations	In bepaalde modellen is één Intel® OptaneTM geheugen of zijn er maximaal twee M.2 SSD-stations geïnstalleerd.

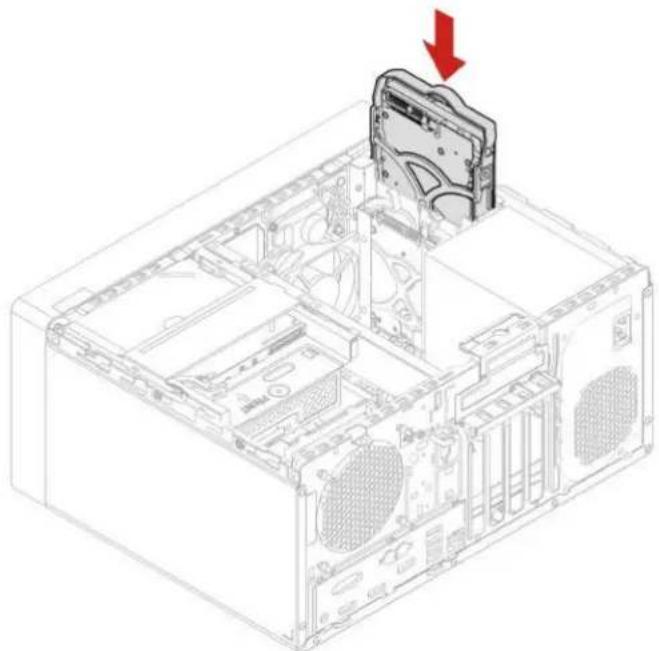

5. Houder voor primair 3,5-inch opslagstation	U kunt een 3,5-inch opslagstation of een 2,5-inch opslagstation installeren in deze houder.

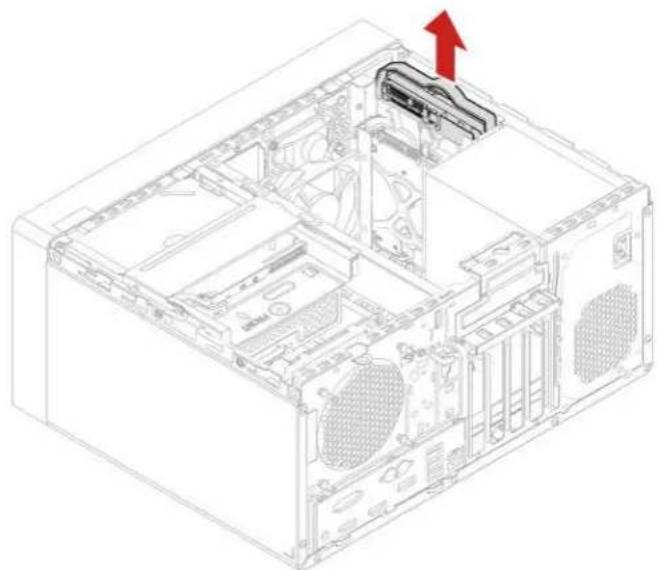

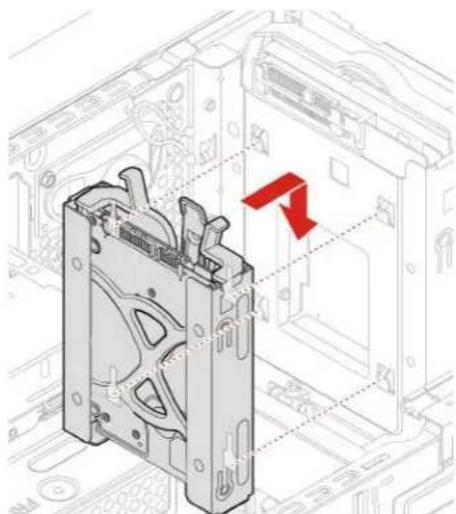

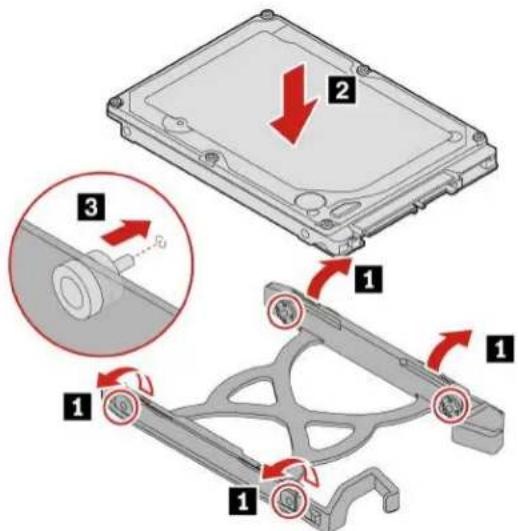

6. Houder voor primair 2,5-inch opslagstation*	U kunt een 2,5-inch opslagstation installeren in deze houder.
7. PCIe-sleuven	U kunt compatibele PCIe-kaarten en PCIe-SSD-stations installeren in de PCIe-kaartsleuven.

* voor bepaalde modellen

Voorzieningen en specificaties

Afmetingen	• Breedte: 170 mm• Hoogte: 376 mm• Diepte: 315,4 mm
Gewicht (zonder de verpakking)	Maximumconfiguratie bij levering: 9,4 kg
Hardwareconfiguratie	1. Klik met de rechtermuisknop op de Start knop om het Start-contextmenu te openen.2. Klik op Apparaatbeheer. Typ het beheerderswachtwoord of geef een bevestiging als daarom wordt gevraagd.
Voedingseenheid	• 300 watt voedingseenheid met automatische voltagedetectie• 500 watt voedingseenheid met automatische voltagedetectie
Elektrische invoer	• Ingangsspanning: Van 100 tot 240 VAC• Invoerfrequentie: 50/60 Hz
Microprocessor	Als u de informatie over de microprocessor van uw computer wilt bekijken, klikt u met de rechtermuisknop op de knop Start en klikt u vervolgens op Systeem.
Geheugen	Maximaal vier double data rate 4 (DDR4) error correction code (ECC) unbuffered dual inline memory modules (UDIMMs) of DDR4 niet-ECC UDIMMs
Opslagapparaat	• 2,5-inch vaste-schijfstation*• 2,5-inch SSD-station*• 3,5-inch vaste-schijfstation*• Intel Optane-geheugen*• M.2 SSD-station*Om de capaciteit van de vaste schijf van uw computer te bekijken, klikt u met de rechtermuisknop op de knop Start om het contextmenu van Start te openen en klikt u vervolgens op Schijfbeheer.Opmerking: De door het systeem aangegeven opslagstationcapaciteit is minder dan de nominale capaciteit.
Videovoorzieningen	• De geïntegreerde grafische kaart ondersteunt DisplayPort-uit-aansluitingen. Afhankelijk van het model ondersteunt de geïntegreerde grafische kaart mogelijk ook een HDMI-uit-aansluiting of een USB-C-aansluiting.• De optionele afzonderlijke grafische kaart biedt een verbeterde video-ervaring en uitgebreide mogelijkheden.
Audiovoorzieningen	De geïntegreerde audiokaart ondersteunt het volgende:• Audio lijnuitgang• Headsetaansluiting• Interne luidspreker• Aansluiting voor microfoon
Uitbreidingsmogelijkheden	GeheugencompartimentenSleuven voor M.2 SSD-stationsOptische-schijfstation*Sleuf voor PCI-Express-kaart (fysieke breedte koppeling x 16; mogelijke breedte koppeling x 4, x 1)Sleuf voor PCI-Express x1-kaartSleuf voor PCI-Express x16 grafische kaartSD-kaartsleuf*Houders voor opslagstations*
Netwerkfuncties	Bluetooth*Ethernet LANDraadloos LAN*

* voor bepaalde modellen

Verklaring op USB overdrachtssnelheid

Afhankelijk van vele factoren, zoals de verwerkingscapaciteit van de host en randapparaten, bestandseigenschappen en andere factoren die betrekking hebben op de systeemconfiguratie en gebruiksomgevingen, kan de feitelijke overdrachtssnelheid met behulp van de verschillende USB-aansluitingen op dit apparaat variëren en langzamer zijn dan de opgegeven gegevenssnelheid voor elk onderstaand overeenkomstig apparaat.

USB-apparaat Gegevenssnelheid (Gbit/s)
3,2 Gen 1 / 3,1 Gen 1	5
3,2 Gen 2 / 3,1 Gen 2	10
3,2 Gen 2 × 2	20

Hoofdstuk 2. Aan de slag met uw computer

Aan de slag met Windows 10

Maak kennis met de basisbeginselen van Windows 10 en ga meteen met het besturingssysteem aan de slag. Raadpleeg de Help-informatie van Windows voor meer informatie over Windows 10.

Windows-account

Een gebruikersaccount is vereist om het Windows-besturingssysteem te gebruiken. Dit kan een Windows-gebruikersaccount of een Microsoft-account zijn.

Windows-gebruikersaccount

Als u Windows voor de eerste keer start, wordt u gevraagd om een Windows-gebruikersaccount aan te maken. Het eerste account dat u maakt, is van het type 'Beheerder'. U kunt met een beheerdersaccount extra gebruikersaccounts maken of accounttypen als volgt wijzigen:

1. Open het menu Start en kies Instellingen → Accounts → Family (Familie) en andere gebruikers.
2. Volg de aanwijzingen op het scherm.

Microsoft-account

U kunt zich ook aanmelden bij het Windows-besturingssysteem met een Microsoft-account.

Als u een Microsoft-account wilt maken, gaat u naar de Microsoft-aanmeldingspagina ophttps://signup.live.com en volgt u de aanwijzingen op het scherm.

Een Microsoft-account biedt de volgende voordelen:

• U kunt profiteren van eenmalige aanmelding als u andere services van Microsoft gebruikt, zoals OneDrive, Skype en Outlook.com.
• U kunt persoonlijke instellingen synchroniseren met andere Windows-apparaten.

Gebruikersinterface van Windows

1. Account	Wijzig accountinstellingen, vergrendel de computer of meld u af bij het huidige account.
2. Documenten	Open de mapDocumenten, een standaardmap om ontvangen bestanden in op te slaan.
3. Afbeeldingen	Open de mapAfbeeldingen, een standaardmap om ontvangen afbeeldingen in op te slaan.
4. Instellingen	Start Instellingen.
5. In-/uitschakelen	Schakel de computer uit, herstart deze of zet de computer in de slaapstand.
6. Startknop	Open het menuStart.
7. Windows Search	Typ wat u zoekt in het zoekveld en haal zoekresultaten op van uw computer en het internet.
8. Taakweergave	Geef alle geopende apps weer en schakel tussen de apps.
9. Windows-systeemvak	Geef kennisgevingen en de status van enkele functies weer.
10. Pictogram van de batterijstatus	Geef de stroomstatus weer en wijzig de instellingen voor de batterij of de energie-instellingen. Als uw computer niet is aangesloten op netvoeding, verandert het pictogram in.
11. Netwerkpictogram	Maak verbinding met een beschikbaar draadloos netwerk en geef de netwerkstatus weer. Als de computer is aangesloten op een bekabeld netwerk, verandert het pictogram in.
12. Actiecentrum	Geef de meest recente kennisgevingen van apps weer en voer snel bepaalde acties uit.

Het menu Start openen

• Klik op de knop Start.
- Druk op de toets met het Windows-logo op het toetsenbord.

Het Start-contextmenu openen

Klik met de rechtermuisknop op de Startknop.

Het configuratiescherm openen

• Open het menu Start en klik op Windows-systeem → Configuratiescherm.
• Windows Search gebruiken.

Een app starten

• Open het Startmenu en selecteer de app die u wilt starten.
• Gebruik Windows Search.

Verbinding maken met netwerken

Uw computer helpt u bij het maken van een verbinding met de wereld via een bekabeld of draadloos netwerk.

Verbinding maken met een bekabeld Ethernet

Maak met een Ethernet-kabel een verbinding tussen uw computer en een lokaal netwerk via de Ethernet-aansluiting op uw computer.

Verbinding maken met Wi-Fi-netwerken (voor bepaalde modellen)

Als uw computer is voorzien van een draadloos LAN-module, kunt u uw computer verbinden met Wi-Fi-netwerken. De draadloos LAN-module in uw computer ondersteunt mogelijk verschillende standaarden. In sommige landen of regio's is het gebruik van 802.11ax mogelijk uitgeschakeld, overeenkomstig de plaatselijke voorschriften.

1. Klik op het pictogram van het netwerk in het systeemvak van Windows. Er wordt een lijst met beschikbare draadloze netwerken weergegeven.
2. Selecteer een netwerk dat beschikbaar is voor het maken van een verbinding. Geef de vereiste informatie op als dat nodig is.

De app Vantage gebruiken

De vooraf geïnstalleerde app Vantage is een aangepaste oplossing waarmee u uw computer kunt onderhouden met automatische updates en oplossingen, hardware-instellingen kunt configureren en gepersonaliseerde ondersteuning kunt krijgen.

Om de Vantage-app te openen, typt u in het zoekvak de tekst Vantage.

Belangrijke functies

Met de Vantage-app kunt u:

• Eenvoudig nagaan wat de apparaatstatus is en apparaatinstellingen aanpassen.
• UEFI BIOS-, firmware- en stuurprogramma-updates downloaden en installeren om uw computer up-to-date te houden;
• De status van uw computer monitoren en uw computer beveiligen tegen externe bedreigingen.
• De hardware van uw computer scannen en de oorzaak van hardwareproblemen opsporen.
• De garantiestatus van de computer opzoeken (online).
• Toegang krijgen tot de gebruikershandleiding en nuttige artikelen.

Opmerkingen:

• De beschikbare functies variëren, afhankelijk van het computermodel.
• De Vantage-app werkt regelmatig de functies bij om uw ervaring met de computer te verbeteren. De omschrijving van functies kan afwijken van die in uw eigen gebruikersinterface.

Multimedia gebruiken

Uw computer gebruiken voor business of ontspanning met apparaten zoals een camera, beeldscherm of luidsprekers.

Audio gebruiken

Sluit om het geluid te verbeteren luidsprekers, een hoofdtelefoon of een headset aan op de audioaansluiting.

Het volume aanpassen

1. Klik in het berichtengebied van de taakbalk van Windows op het volumepictogram.
2. Volg de instructies op het scherm om het volume aan te passen. Klik op het luidsprekerpictogram om het geluid te dempen.

De geluidsinstellingen wijzigen

1. Ga naar het Configuratiescherm en selecteer Weergeven op categorie.
2. Klik op Hardware en geluid → Geluid.
3. Breng de gewenste wijzigingen aan in de instellingen.

Een extern beeldscherm aansluiten

Aansluiten op een bekabeld beeldscherm

Sluit uw computer aan op een projector of een beeldscherm om presentaties te geven of om uw werkruimte uit te breiden.

Als uw computer het externe beeldscherm niet kan detecteren, klikt u met de rechtermuisknop op een leeg gedeelte op het bureaublad en klikt u vervolgens op Beeldscherminstellingen → Detecteren.

Verbinding maken met een draadloos beeldscherm

Als u een draadloos beeldscherm wilt gebruiken, zorg dan dat uw computer en het externe beeldscherm de functie Miracast® ondersteunen.

• Open het menu Start en klik vervolgens Instellingen → Apparaten → Bluetooth en andere apparaten → Bluetooth of een ander apparaat toevoegen. Klik in het venster Een apparaat toevoegen op Draadloos apparaat of dock. Volg daarna de instructies op het scherm.
• Klik op het pictogram van het actiecentrum in het systeemvak van Windows en klik op Verbinden. Selecteer het draadloze beeldscherm en volg de instructies op het scherm.

De weergavemodus van het beeldscherm instellen

Klik met de rechtermuisknop op een leeg gebied op het bureaublad en selecteer Beeldscherminstellingen. Selecteer vervolgens een weergavemodus van uw voorkeur uit het menu Meerdere beeldschermen.

- Deze beeldschermen dupliceren: dezelfde video-uitvoer weergeven op het beeldscherm van de computer en een extern beeldscherm.

• Deze beeldschermen uitbreiden: de video-uitvoer van het beeldscherm van de computer uitbreiden naar een extern beeldscherm. U kunt items slepen en verplaatsen tussen de twee beeldschermen.
• Alleen op 1 weergeven: de video-uitvoer alleen weergeven op het beeldscherm van de computer.
• Alleen op 2 weergeven: de video-uitvoer alleen weergeven op een extern beeldscherm.

Als u programma's weergeeft die gebruikmaken van DirectDraw of Direct3D® in Volledig scherm, verschijnt de video-uitvoer alleen op het hoofdbeeldscherm.

Beeldscherminstellingen wijzigen

1. Klik met de rechtermuisknop op een leeg gebied op het bureaublad en selecteer Beeldscherminstellingen.
2. Selecteer het beeldscherm dat u wilt configureren.
3. Wijzig de gewenste weergave-instellingen.

U kunt de instellingen voor zowel het computerscherm als het externe beeldscherm wijzigen. U kunt bijvoorbeeld bepalen welk scherm het hoofdscherm is en welke het secundaire beeldscherm is. U kunt ook de resolutie en oriëntatie wijzigen.

Opmerking: Als u een hogere resolutie instelt voor het computerbeeldscherm dan voor het externe beeldscherm, kan slechts een deel van het scherm op het externe beeldscherm worden weergegeven.

Hoofdstuk 3. Uw computer verkennen

Energie beheren

Gebruik de informatie in dit gedeelte om de beste balans te vinden tussen prestaties en efficiënt stroomverbruik.

Het gedrag van de aan/uit-knop instellen

U kunt het gedrag van aan/uit-knop aan uw eigen voorkeur aanpassen. Als u bijvoorbeeld op de aan/uit-knop drukt, kunt u de computer uitschakelen of in de slaap- of de sluimerstand zetten.

De werking van de aan/uit-knop wijzigen:

1. Ga naar het Configuratiescherm en kies voor weergave in grote of kleine pictogrammen.
2. Klik op Energiebeheer → Het gedrag van de aan/uit-knoppen bepalen.
3. Breng de gewenste wijzigingen aan in de instellingen.

Het energiebeheerschema instellen

Voor computers die compatibel zijn met ENERGY STAR® wordt het volgende energiebeheerschema van kracht wanneer uw computers gedurende een bepaalde tijd niet actief zijn geweest:

Tabel 1. Standaard energiebeheerschema (bij aansluiting op de netvoeding)

• Beeldscherm uitzetten na: 10 minuten
  • Computer naar slaapstand na: 25 minuten

Om het systeem uit slaapstand te laten ontwaken, drukt u op een toets op het toetsenbord.

De instellingen van uw energiebeheerschema opnieuw instellen om de beste balans te vinden tussen snelheid en energiebesparing:

1. Ga naar het Configuratiescherm en kies voor weergave in grote of kleine pictogrammen.
2. Klik op Energiebeheer en kies een energiebeheerschema van uw voorkeur of pas het aan.

Gegevens overbrengen

Deel snel uw bestanden via de ingebouwde Bluetooth-technologie met apparaten die over dezelfde functies beschikken. U kunt ook een schijf of mediakaart installeren om gegevens over te brengen.

Verbinding maken met een Bluetooth-apparaat (voor bepaalde modellen)

U kunt alle typen Bluetooth-apparaten verbinden met uw computer, zoals een toetsenbord, een muis, een smartphone of luidsprekers. Om er zeker van te zijn dat de verbinding slaagt, moeten de apparaten zich op minder dan 10 meter van de computer bevinden.

1. Schakel Bluetooth op de computer in.

a. Open het menu Start en klik vervolgens op Instellingen → Apparaten → Bluetooth en andere apparaten.
b. Schakel de functie Bluetooth in.

1. Klik op Bluetooth of een ander apparaat toevoegen → Bluetooth.
2. Selecteer een Bluetooth-apparaat en volg de instructies op het scherm.

Uw Bluetooth-apparaat en de computer worden de volgende keer automatisch gekoppeld als de twee apparaten zich binnen elkaars bereik bevinden en op beide apparaten Bluetooth is ingeschakeld. U kunt Bluetooth gebruiken voor gegevensoverdracht of extern beheer en communicatie.

Het optisch station gebruiken (voor bepaalde modellen)

Als uw computer een optisch station heeft, lees dan de volgende informatie.

Weet welk type optisch station u heeft

1. Klik met de rechtermuisknop op de Startknop om het contextmenu Start te openen.
2. Klik op Apparaatbeheer. Typ het beheerderswachtwoord of bevestig dit als daarom wordt gevraagd.

Een schijf installeren of verwijderen

1. Als de computer aan staat, drukt u op de uitwerpknop van het optische station. De lade schuift uit het station.
2. Plaats een schijf in de lade of verwijder een schijf en duw daarna de lade terug in het station.

Opmerking: Als de lade niet opengaat als u op de uitwerpknop drukt, schakelt u de computer uit. Vervolgens plaatst u een rechtgebogen paperclip in het kleine daarvoor bestemde gaatje naast de uitwerpknop. Gebruik deze noodoplossing alleen in geval van nood.

Een schijf opnemen

1. Plaats een opneembare schijf in het optische station dat opnemen ondersteunt.

2. Voer een van de volgende handelingen uit:

3. Open het menu Start en klik op Instellingen → Apparaten → Automatisch afspelen. Selecteer Automatisch afspelen gebruiken voor alle media en apparaten of schakel deze functie in.

4. Open Windows Media Player.
   • Dubbelklik op het ISO-bestand.

5. Volg de aanwijzingen op het scherm.

Een mediakaart gebruiken (voor bepaalde modellen)

Als uw computer een SD-kaartsleuf heeft, lees dan de volgende informatie.

Een mediakaart installeren

1. Zoek de SD-kaartsleuf.
2. Zorg ervoor dat de metalen contactpunten op de kaart en in de SD-kaartsleuf naar elkaar wijzen. Steek de kaart stevig in de SD-kaartsleuf tot deze op zijn plaats vastzit.

Een mediakaart verwijderen

Attentie: Voordat u een mediakaart verwijdert, moet u eerst de kaart van het Windows-besturingssysteem verwijderen. Als u dat niet doet, kunnen de gegevens op de kaart beschadigd raken of verloren gaan.

1. Klik op het driehoekige pictogram in het systeemvak van Windows om verborgen pictogrammen weer te geven. Klik dan met de rechtermuisknop op het pictogram Hardware veilig verwijderen en media uitwerpen.

2. Selecteer het corresponderende item om de kaart uit het Windows-besturingssysteem te verwijderen.

3. Druk op de kaart en verwijder deze uit de computer. Bewaar de kaart op een veilige plaats voor toekomstig gebruik.

Een slimme kabelklem gebruiken (voor bepaalde modellen)

Opmerking: U kunt bij Lenovo een slimme kabelklem kopen.

Vergrendel apparaten (zoals een toetsenbord of muis) op uw computer met een slimme kabelklem.

1. Steek het klemmetje 1 in de kabelslotsleuf 4.
2. Trek de kabels die u wilt vergrendelen door de openingen in de slimme kabelklem.
3. Duw het klemmetje 7 in de kabelslotsleuf 3 tot deze vastklikt.

Lenovo heeft allerlei hardwareaccessoires en upgrades om de mogelijkheden van uw computer uit te breiden. Onder de opties vallen geheugenmodules, opslagapparaten, netwerkkaarten, voedingsadapters, toetsenborden, muizen en meer.

Om bij Lenovo te winkelen, gaat u naar https://www.lenovo.com/accessories.

Hoofdstuk 4. De computer en computergegevens beveiligen

De computer vergrendelen

Opmerking: U bent zelf verantwoordelijk voor de keuze en toepassing van het specifieke slot en andere beveiligingsvoorzieningen. Lenovo geeft geen oordeel, commentaar of garantie met betrekking tot de functionaliteit, kwaliteit of prestaties van het slot en de beveiligingsvoorziening. U kunt de computersloten aanschaffen bij Lenovo.

Hangslot

Door de computerkap af te sluiten met een hangslot voorkomt u dat onbevoegden toegang krijgen tot onderdelen in uw computer.

Maak uw computer vast aan een bureau, tafel of een ander vast voorwerp met een Kensington-kabelslot.

Uw computer is mogelijk voorzien van een beveiligingsslot dat is geïnstalleerd om de computer te beschermen tegen beschadiging van de interne componenten. Met behulp van het e-slot kunt u de computerkap mechanisch vergrendelen of ontgrendelen.

Het e-slot in- of uitschakelen:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.

2. Selecteer Security → Electronic Lock om het e-slot in of uit te schakelen.

3. Druk op F10 of Fn+F10 om de wijzigingen op te slaan en af te sluiten.

Opmerking: De wijzigingen worden pas van kracht wanneer de instelling is opgeslagen en het systeem opnieuw is opgestart.

Wachtwoorden gebruiken

Wachtwoordtypen

U kunt de volgende wachtwoorden instellen in de UEFI (Unified Extensible Firmware Interface) BIOS (Basic Input/Output System) om te voorkomen dat onbevoegden toegang krijgen tot uw computer. U wordt echter niet om een UEFI BIOS-wachtwoord gevraagd wanneer de computer uit de slaapstand wordt gehaald.

- Systeemwachtwoord

Als er een systeemwachtwoord is ingesteld, wordt u elke keer dat u de computer inschakelt, gevraagd dat wachtwoord in te voeren. De computer kan pas worden gebruikt als het juiste wachtwoord is ingevoerd.

• Supervisorwachtwoord

Het supervisorwachtwoord voorkomt dat de configuratie-instellingen door onbevoegden worden gewijzigd. Als u verantwoordelijk bent voor de configuratie-instellingen van diverse computers, is het verstandig met een supervisorwachtwoord te werken.

Als er een supervisorwachtwoord is ingesteld, wordt u elke keer dat u probeert naar het BIOS-menu te gaan, gevraagd dat wachtwoord in te voeren.

Als u zowel een systeemwachtwoord als een supervisorwachtwoord hebt ingesteld, kunt u een van beide wachtwoorden invoeren. Als u echter van plan bent uw configuratie-instellingen te wijzigen, moet u het supervisorwachtwoord opgeven.

• Vaste-schijfwachtwoord

Door een vaste-schijfwachtwoord in te stellen, voorkomt u dat er onbevoegd gebruik wordt gemaakt van de gegevens op het opslagstation. Als er een vaste-schijfwachtwoord is ingesteld, wordt u bij het opstarten gevraagd een geldig wachtwoord voor toegang tot het opslagstation in te voeren.

Opmerking: Nadat u een vaste-schijfwachtwoord hebt ingesteld, zijn uw gegevens op het opslagstation beveiligd; zelfs als het opslagstation uit uw computer wordt gehaald en in een andere computer wordt geïnstalleerd.

- Wachtwoord systeembeheer (voor bepaalde modellen)

U kunt het systeembeheerwachtwoord zo instellen dat dit dezelfde autoriteit heeft als het supervisorwachtwoord om beveiligingsfuncties te beheren. De autoriteit van het systeembeheerwachtwoord aanpassen via het UEFI BIOS-menu:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Security → System Management Password Access Control.
3. Volg de aanwijzingen op het scherm.

Als u het supervisorwachtwoord én het systeembeheerwachtwoord hebt ingesteld, heeft het supervisorwachtwoord een hogere autoriteit dan het systeembeheerwachtwoord.

Een wachtwoord instellen, wijzigen of verwijderen

Druk deze aanwijzingen af voordat u begint.

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Security.
3. Afhankelijk van het type wachtwoord selecteert u Set Supervisor Password, Set Power-On Password, Set System Management Password of Hard Disk Password en drukt u op Enter.
4. Volg de instructies op het scherm om een wachtwoord in te stellen, te wijzigen of te verwijderen.
5. Druk op F10 of Fn+F10 om de wijzigingen op te slaan en af te sluiten.

Noteer de wachtwoorden en bewaar ze op een veilige plaats. Zie 'CMOS wissen' op pagina 30 als u de wachtwoorden bent vergeten en ze zelf wilt verwijderen. U kunt ook contact opnemen met een geautoriseerde Lenovo-serviceprovider om de wachtwoorden te laten verwijderen.

Opmerkingen:

• Als u het supervisorwachtwoord bent vergeten, kan deze mogelijk niet worden verwijderd door CMOS te wissen, afhankelijk van uw BIOS-instellingen.
• Als u het vaste-schijfwachtwoord bent vergeten, kan Lenovo het wachtwoord niet verwijderen en gegevens van het opslagstation niet herstellen.

Software beveiligingsoplossingen gebruiken

In dit gedeelte vindt u software-oplossingen om uw computer en informatie te beveiligen.

Firewalls gebruiken

Een firewall kan hardware, software of een combinatie van beide zijn afhankelijk van het vereiste veiligheidsniveau. Firewalls werken volgens een set regels om te bepalen welke inkomende en uitgaande verbindingen zijn toegelaten. Als de computer met een vooraf geïnstalleerd firewall-programma wordt

geleverd, helpt dit de computer te beschermen tegen gevaren van internet, tegen ongeoorloofde toegang, tegen inbraak en tegen aanvallen via het internet. Deze beschermt ook uw privacy. Meer informatie over het gebruik van de firewall-programma vindt u in het Help-systeem van uw firewall-programma.

Firewalls gebruiken:

1. Ga naar het Configuratiescherm en kies voor weergave in grote of kleine pictogrammen.
2. Klik op Windows Defender Firewall, en volg dan de instructies op het scherm.

In de firmware geïntegreerde Computrace Agent-software gebruiken (voor bepaalde modellen)

Computrace Agent-software is een oplossing voor IT-eigendomsbeheer en het herstellen van uw computer na diefstal. De software detecteert de wijzigingen die mogelijk op de computer zijn aangebracht, zoals in de hardware, software of inbellocatie van de computer. Mogelijk dient u een abonnement te kopen om de software Computrace Agent te kunnen activeren.

BIOS-beveiligingsoplossingen gebruiken

In dit gedeelte vindt u BIOS-oplossingen om uw computer en informatie te beveiligen.

Verwijder alle gegevens op een opslagstation

Het wordt aanbevolen om alle gegevens op het opslagstation te wissen voordat u een opslagstation of de computer recyclet.

Alle gegevens op een opslagstation verwijderen:

1. Stel een vaste-schijfwachtwoord in voor het opslagstation dat u wilt recyclen. Zie 'Wachtwoorden gebruiken' op pagina 20.
2. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
3. Selecteer Security → Hard Disk Password → Security Erase HDD Data en druk op Enter.
4. Selecteer het opslagstation dat u wilt recyclen en druk op Enter.
5. Er wordt een bericht weergegeven waarin u wordt gevraagd de bewerking te bevestigen. Selecteer Yes en druk op Enter. Het wisproces start.

Opmerking: Tijdens het wissen zijn de aan-uitknop en het toetsenbord uitgeschakeld.

1. Nadat het wissen is voltooid, wordt een bericht weergegeven waarin u wordt gevraagd het systeem te resetten. Selecteer Continue.

Opmerking: Afhankelijk van de capaciteit van het opslagstation duurt het wissen een half uur tot drie uur.

1. Nadat het resetten is voltooid, zal het volgende gebeuren:

2. Als een opslagstation met systeemgegevens is gewist, krijgt u de melding dat er geen besturingssysteem beschikbaar is.

3. Als een opslagstation met andere dan systeemgegevens is gewist, start de computer automatisch weer op.

De aanwezigheidsschakelaar voor de kap gebruiken

De schakelaar op de kap voorkomt dat de computer inlogt in het besturingssysteem, wanneer de kap van de computer niet goed is geïnstalleerd of gesloten.

De schakelaar van het computerdeksel op het systeembord inschakelen:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Security → Cover Tamper Detected en druk Enter.
3. Selecteer Enabled en druk op Enter.
4. Druk op F10 of Fn+F10 om de wijzigingen op te slaan en af te sluiten.

Wanneer de schakelaar van de computerkap op de systeemplaat ingeschakeld is en als de schakelaar op de kap detecteert dat de computerkap niet naar behoren is geïnstalleerd of gesloten, zal er een foutbericht worden weergegeven wanneer u de computer aanzet. De foutmelding omzeilen en inloggen op het besturingssysteem:

1. Installeer of sluit de kap van de computer op de juiste manier.
2. Ga naar het BIOS-menu, sla op en sluit weer af.

Intel BIOS guard gebruiken

De BIOS guard module verifieert cryptografisch alle BIOS-updates van de BIOS-flash op het systeem. Op deze manier wordt malware geblokkeerd en kan het BIOS niet worden aangevallen.

Smart USB Protection gebruiken

De functie Smart USB Protection is een beveiligingsfunctie waarmee u kunt voorkomen dat gegevens van de computer worden gekopieerd naar USB-opslagapparaten die op de computer zijn aangesloten. U kunt de functie Smart USB Protection instellen op een van de volgende werkstanden:

• Disabled (standaardinstelling): u kunt USB-opslagapparaten gebruiken zonder beperking.
• Read Only: u kunt geen gegevens van de computer naar USB-opslagapparaten kopiëren. U hebt echter wel toegang tot gegevens op de USB-opslagapparaten en kunt deze wijzigen.
• No Access: u hebt geen toegang tot USB-opslagapparaten vanaf de computer.

De functie Smart USB Protection configureren:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Security → Smart USB Protection en druk op Enter.
3. Kies de gewenste instelling en druk op Enter.
4. Druk op F10 of Fn+F10 om de wijzigingen op te slaan en af te sluiten.

Hoofdstuk 5. UEFI BIOS

In dit hoofdstuk vindt u informatie over het configureren en bijwerken van UEFI BIOS en het wissen van CMOS.

Wat is UEFI BIOS

Opmerking: De instellingen die u in uw besturingssysteem kiest, kunnen eventuele vergelijkbare instellingen in UEFI BIOS overschrijven.

Het UEFI BIOS is het eerste programma dat op de computer wordt uitgevoerd wanneer de computer wordt ingeschakeld. Met het UEFI BIOS worden de hardware-onderdelen geïntitialiseerd en worden het besturingssysteem en andere programma's geladen. Uw computer wordt geleverd met een setup-programma waarmee u de UEFI BIOS-instellingen kunt wijzigen.

Het BIOS-menu openen

Start de computer opnieuw op. Druk zodra het logoscherm verschijnt onmiddellijk op de toets F1 of toetsencombinatie Fn+F1 om het BIOS-menu weer te geven.

Opmerking: Als u een BIOS-wachtwoord hebt ingesteld, voer dan het juiste wachtwoord in wanneer dat wordt gevraagd. U kunt ook No selecteren of op Esc drukken om de wachtwoordvraag over te slaan en het BIOS-menu te openen. U kunt echter niet de systeemconfiguraties wijzigen die met wachtwoorden zijn beschermd.

Navigeren in de BIOS-interface

Attentie: De standaardconfiguraties zijn al vooraf voor u ingesteld en worden vetgedrukt weergegeven. Verkeerde wijzigingen van de configuraties kunnen onverwachte gevolgen hebben.

Afhankelijk van uw toetsenbord kunt u navigeren in de BIOS-interface door op de volgende toetsen of combinaties van Fn- en de volgende toetsen te drukken:

F1 of Fn+F1 Het scherm met algemene hulp weergeven.

Esc of Fn+Esc Het submenu afsluiten en terugkeren naar het bovenliggende menu.

↑↓ of Fn+↑↓ Een item zoeken.

← → of Fn+← → Een tabblad selecteren.

+/- of Fn++/- Naar een hogere of lagere waarde wijzigen.

Enter Het geselecteerde tabblad of submenu openen.

F9 of Fn+F9 De fabrieksinstellingen herstellen.

F10 of Fn+F10 De configuratie opslaan en afsluiten.

De weergavetaal van UEFI BIOS wijzigen

UEFI BIOS ondersteunt drie of vier weergavetalen: Engels, Frans, Vereenvoudigd Chinees en Russisch (voor bepaalde modellen).

De weergavetaal van UEFI BIOS wijzigen:

1. Selecteer Main → Language en druk op Enter.
2. Stel de weergavetaal in naar wens.

De weergavemodus van UEFI BIOS wijzigen

U kunt het UEFI BIOS naar wens in de grafische modus of in de tekstmodus gebruiken.

De weergavemodus van UEFI BIOS wijzigen:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Main → Setup Mode Select en druk op Enter.
3. Stel de weergavemodus in naar wens.

De systeemdatum en -tijd instellen

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Main → System Time & Date en druk op Enter.
3. Stel de gewenste datum en tijd voor het systeem in.
4. Druk op F10 of Fn+F10 om de wijzigingen op te slaan en af te sluiten.

De opstartvolgorde wijzigen

Als de computer niet zoals verwacht opstart vanaf een bepaald apparaat, kunt u ervoor kiezen de opstartvolgorde van de apparaten permanent te wijzigen of een tijdelijk opstartapparaat te selecteren.

De opstartvolgorde van apparaten permanent wijzigen

1. Afhankelijk van het type opslagapparaat doet u een van de volgende dingen:

2. Als het opslagapparaat een intern apparaat is, gaat u naar stap 2.

3. Als het opslagapparaat een schijf is, controleert u of de computer aan is of zet u de computer aan. Plaats vervolgens de schijf in het optische station.

4. Als het opslagapparaat een ander extern apparaat is dan een schijf, sluit u het opslagapparaat aan op de computer.

5. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.

6. Selecteer Startup, en volg dan de instructies op het scherm om de opstartvolgorde van de apparaten te wijzigen.
7. Druk op F10 of Fn+F10 om de wijzigingen op te slaan en af te sluiten.

Kies een tijdelijk opstartapparaat

Opmerking: Niet alle schijven en opslagstations zijn opstartbaar.

1. Afhankelijk van het type opslagapparaat doet u een van de volgende dingen:

2. Als het opslagapparaat een intern apparaat is, gaat u naar stap 2.

3. Als het opslagapparaat een schijf is, controleert u of de computer aan is of zet u de computer aan. Plaats vervolgens de schijf in het optische station.

4. Als het opslagapparaat een ander extern apparaat is dan een schijf, sluit u het opslagapparaat aan op de computer.

5. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F12 of Fn+F12.

6. Selecteer het gewenste opslagapparaat en druk op Enter.

Als u de opstartvolgorde van apparaten permanent wilt wijzigen, selecteert u Enter Setup in Startup Device Menu en drukt u op Enter om het BIOS-menu te openen.

Schakel de configuration change detection-functie in- of uit

Als u de functie Configuration Change Detection inschakelt en de POST gewijzigde configuraties van sommige hardwareapparaten (zoals opslagstations of geheugenmodules) detecteert, wordt een foutmelding weergegeven wanneer u uw computer aanzet.

De Configuration Change Detection-functie in- of uitschakelen:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Security → Configuration Change Detection en druk op Enter.
3. De gewenste functie in- of uitschakelen.
4. Druk op F10 of Fn+F10 om de wijzigingen op te slaan en af te sluiten.

Druk op F2 of Fn+F2 om de foutmelding te omzeilen en log in op het besturingssysteem. U wist het foutbericht door het BIOS-menu te openen, op te slaan en af te sluiten.

Schakel de automatic power on-functie in- of uit

De functie Automatic Power On in UEFI BIOS biedt u verschillende opties waarmee u de computer automatisch kunt laten opstarten.

De automatic power on-functie in- of uitschakelen:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Power → Automatic Power On en druk op Enter.
3. Kies de gewenste functie en druk op Enter.
4. De gewenste functie in- of uitschakelen.
5. Druk op F10 of Fn+F10 om de wijzigingen op te slaan en af te sluiten.

De functie Smart Power On in- of uitschakelen

Zorg ervoor dat het toetsenbord is aangesloten op een USB-aansluiting die de Smart Power On-functie ondersteunt. Als de Smart Power On-functie is ingeschakeld zal de computer opstarten of uit sluimerstand komen door het indrukken van Alt+P.

De functie Smart Power On in- of uitschakelen:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Power → Smart Power On en druk op Enter.
3. De gewenste functie in- of uitschakelen.
4. Druk op F10 of Fn+F10 om de wijzigingen op te slaan en af te sluiten.

De ErP LPS-compliantiemodus in- of uitschakelen

Lenovo-computers voldoen aan de eco-designvereisten van de ErP Lot 3-regelgeving. Ga voor meer informatie naar:

U kunt de ErP LPS-compliantiemodus inschakelen om het elektriciteitsverbruik te verlagen wanneer de computer uit of in slaapstand staat.

De ErP LPS-compliantiemodus in- of uitschakelen:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Power → Enhanced Power Saving Mode en druk op Enter.

3. Afhankelijk van of u Enabled of Disabled selecteert, voert u een van de volgende handelingen uit:

4. Als u Enabled selecteert, drukt u op Enter. Kies daarna voor Power → Automatic Power On en druk op Enter. Controleer of de functie Wake on LAN automatisch wordt uitgeschakeld. Zo niet, schakel deze dan uit.

5. Als u Disabled selecteert, drukt u op Enter. Ga vervolgens door naar de volgende stap.

6. Druk op F10 of Fn+F10 om de wijzigingen op te slaan en af te sluiten.

Wanneer de ErP LPS-compliantiemodus is ingeschakeld, kunt u de computer als volgt uit de slaapstand halen:

• Druk op de aan/uit-knop.
- Schakel de functie Wake Up on Alarm in om de computer op de ingestelde tijd te activeren.

U moet ook de functie Snel opstarten uitschakelen voor naleving van de ErP-vereisten voor de uitgeschakelde modus.

1. Ga naar het Configuratiescherm en kies voor weergave in grote of kleine pictogrammen.
2. Klik op Opties voor energiebeheer → Gedrag van de aan/uit-knoppen bepalen → Instellingen wijzigen die momenteel niet beschikbaar zijn.
3. Wis de optie Snel opstarten inschakelen (aanbevolen) in de lijst Instellingen voor afsluiten.

De USB-poorten aan de voor- en achterkant in- of uitschakelen

Als u een USB-poort aan de voor- of achterkant van het UEFI BIOS moet in- of uitschakelen, vindt u in de onderstaande tabel de bijbehorende USB-poort op uw computer.

USB-poort op de computer USB-poort in UEFI BIOS

1	USB Port 1
2	USB Port 2
3	USB Port 3
4	USB Port 4
5	USB Port 5
7	USB Port 7

USB-poort op de computer USB-poort in UEFI BIOS

8	USB Port 8
9	USB Port 9
10	USB Port 10

De ITS-prestatiemodus wijzigen

U kunt de akoestische of thermische prestaties van uw computer aanpassen door de ITS-prestatiemodus te wijzigen. Er zijn drie opties beschikbaar:

• Best Performance (standaardinstelling): De computer werkt met de beste systeemprestaties op een normaal akoestisch niveau.
• Best Experience: De computer werkt voor de beste ervaring met gebalanceerde akoestiek en betere prestaties.
  • Full Speed: Alle ventilatoren in de computer draaien op maximale snelheid.

De ITS-prestatiemodus wijzigen:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Power → Intelligent Cooling en druk op Enter.
3. Selecteer Performance Mode en druk op Enter.
4. Stel de prestatiemodus in naar wens.
5. Druk op F10 of Fn+F10 om de wijzigingen op te slaan en af te sluiten.

De BIOS-instellingen wijzigen voordat u een nieuw besturingssysteem installeert

De BIOS-instellingen verschillen per besturingssysteem. Wijzig de BIOS-instellingen voordat u een nieuw besturingssysteem installeert.

Microsoft brengt voortdurend updates uit voor het besturingssysteem Windows 10. Controleer voordat u een bepaalde Windows 10-versie installeert de compatibiliteitslijst voor de Windows-versie. Ga voor meer informatie naar:

De BIOS-instellingen wijzigen:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Kies in de hoofdinterface voor Security → Secure Boot en druk op Enter.
3. Afhankelijk van het besturingssysteem dat u wilt installeren, voert u een van de volgende stappen uit:
4. Voor installatie van het besturingssysteem Windows 10 (64-bits) of de meeste Linux-besturingssystemen, selecteert u Enabled bij Secure Boot.

5. Als u een besturingssysteem wilt installeren dat Secure Boot niet ondersteunt, selecteert u Disabled bij Secure Boot.

6. Druk op F10 of Fn+F10 om de wijzigingen op te slaan en af te sluiten.

UEFI BIOS bijwerken

Wanneer u een nieuw programma, een stuurprogramma of een hardwareonderdeel installeert, moet u mogelijk het UEFI BIOS bijwerken. U kunt BIOS bijwerken vanaf uw besturingssysteem of met een flashupdate-schijf (alleen op bepaalde modellen ondersteund).

Download en installeer het nieuwste UEFI BIOS-updatepakket via een van de volgende methoden:

• Vanuit de Vantage-app:

Open de Vantage-app om de beschikbare updatepakketten te controleren. Als het nieuwste UEFI BIOS-updatepakket beschikbaar is, volgt u de instructies op het scherm om het pakket te downloaden en te installeren.

• Van de ondersteuningswebsite van Lenovo:

1. Ga naar https://pcsupport.lenovo.com.
2. Download het stuurprogramma van de BIOS-flashupdate voor de besturingssysteemversie of de ISO-imageversie (gebruikt voor het maken van een flashupdate-schijf). Download vervolgens de installatie-instructies voor het stuurprogramma van de BIOS-flashupdate dat u hebt gedownload.
3. Druk de installatie-instructies af en volg de instructies voor het bijwerken van het BIOS.

Herstellen van een BIOS-bijwerkfout

1. Verwijder alle media uit de stations en schakel alle verbonden apparaten uit.
2. Plaats de schijf met de BIOS-update in het optische station en schakel vervolgens de computer uit.
3. Haal alle stekkers uit het stopcontact. Verwijder vervolgens alle onderdelen die de toegang tot de jumper voor wissen en herstel van het CMOS blokkeren.
4. Verplaats de jumper van de standaardpositie naar de onderhoudspositie.
5. Steek de stekkers van de computer en het beeldscherm in het stopcontact.
6. Zet het beeldscherm en de computer aan. Als de computer een signaal geeft, start de herstelprocedure.
7. Na het voltooien van de herstelprocedure wordt de computer automatisch uitgeschakeld.

Opmerking: Afhankelijk van het computermodel duurt het herstelproces twee tot drie minuten.

1. Haal alle stekkers uit het stopcontact.
2. Zet de jumper terug in de standaardpositie.
3. Plaats alle onderdelen terug die u hebt verwijderd. Steek vervolgens de stekkers van de computer en de monitor in het stopcontact.
4. Zet het beeldscherm en de computer aan. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
5. Om gegevensverlies te voorkomen, moet u ervoor zorgen dat de BIOS-instellingen worden hersteld naar een eerder punt. Zie voor BIOS-configuraties Hoofdstuk 5 'UEFI BIOS' op pagina 25.

CMOS wissen

1. Verwijder alle media uit de stations en schakel alle verbonden apparatuur en de computer uit.
2. Haal alle stekkers uit het stopcontact. Verwijder vervolgens alle onderdelen die de toegang tot de jumper voor wissen en herstel van het CMOS blokkeren.
3. Verplaats de jumper van de standaardpositie naar de onderhoudspositie.
4. Steek de stekkers van de computer en het beeldscherm in het stopcontact.
5. Zet het beeldscherm en de computer aan. Als de computer een signaal geeft, wacht dan ongeveer tien seconden.

6. Zet de computer uit door de aan/uit-knop ongeveer vier seconden ingedrukt te houden.

7. Haal alle stekkers uit het stopcontact.

8. Zet de jumper terug in de standaardpositie.
9. Plaats alle onderdelen terug die u hebt verwijderd. Steek vervolgens de stekkers van de computer en de monitor in het stopcontact.
10. Zet het beeldscherm en de computer aan. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
11. Om gegevensverlies te voorkomen, moet u ervoor zorgen dat de BIOS-instellingen worden hersteld naar een eerder punt. Zie voor BIOS-configuraties Hoofdstuk 5 'UEFI BIOS' op pagina 25.

Hoofdstuk 6. RAID

Wat is RAID

RAID (Redundant Array of Independent Disks) is een technologie waarmee door redundantie betere opslagfuncties en betrouwbaarheid worden geboden. Met de technologie kunnen ook de betrouwbaarheid van de gegevensopslag en de fouttolerantie worden verbeterd in vergelijking met opslagsystemen met maar één station. Gegevensverlies als gevolg van een stationsfout kan worden voorkomen door de ontbrekende gegevens met behulp van de overgebleven stations opnieuw samen te stellen.

Als een groep onafhankelijke fysieke opslagstations is ingesteld op het gebruik van RAID-technologie, zijn deze in een RAID-array geplaatst. Via deze array worden gegevens over meerdere opslagstations verdeeld, maar de array verschijnt op de hostcomputer als een enkele opslageenheid. RAID-arrays creëren en gebruiken biedt hoge prestaties, zoals betere I/O-prestaties, omdat verschillende stations tegelijk kunnen worden gebruikt.

RAID-niveau

Uw computer moet minimaal beschikken over het vermelde aantal geïnstalleerde SATA-opslagstations voor ondersteuning van het RAID-niveau hieronder:

• RAID 0: gestreepte schijvenreeks

• Bestaat uit tenminste twee SATA-opslagstations
• Ondersteunde stripgrootte: 4 KB, 8 KB, 16 KB, 32 KB, 64 KB of 128 KB
• Betere prestaties zonder fouttolerantie

• RAID 1: gespiegelde schijvenreeks

• Bestaat uit twee SATA-opslagstations
• Verbeterde leessnelheid en 100% redundantie

- RAID 5: block-level striped disk array met gedistribueerde pariteit

• Bestaat uit tenminste drie SATA-opslagstations
• Ondersteunde stripgrootte: 16 KB, 32 KB, 64 KB of 128 KB
• Betere prestaties en fouttolerantie

• RAID 10: striped en mirrored disk-array

• Bestaat uit ten minste vier SATA-opslagstations
  – Ondersteunde stripgrootte: 4 KB, 8 KB, 16 KB, 32 KB of 64 KB
• Betere prestaties zonder fouttolerantie
• Verbeterde leessnelheid en 100% redundantie

Het systeem BIOS configureren om SATA RAID-functionaliteit in te schakelen

SATA RAID-functionaliteit inschakelen:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Devices → ATA Drive Setup en druk op Enter.

3. Selecteer Configure SATA as en druk op Enter.

4. Selecteer RAID en druk op Enter.

5. Druk op F10 of Fn+F10 om de wijzigingen op te slaan en af te sluiten.

RAID configureren in de UEFI-modus

In dit gedeelte vindt u instructies voor het configureren van RAID in UEFI-modus.

RAID-volumes maken in UEFI-modus

Attentie: Tijdens het maken van het RAID-volume worden alle bestaande gegevens op de geselecteerde stations gewist.

RAID-volumes maken:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Devices → ATA Drive Setup en druk op Enter.
3. Selecteer Intel (R) Rapid Storage Technology en druk op Enter.
4. Selecteer Create RAID Volume en druk op Enter.
5. Selecteer Name en druk op Enter. Typ desgevraagd een juiste naam voor het RAID-volume in het veld.
6. Selecteer RAID Level en druk op Enter. Als het wordt gevraagd, selecteert u een RAID-niveau in het veld.
7. Selecteer met de cursortoetsen en de spatiebalk afzonderlijke fysieke opslagstations om in het RAID-volume toe te voegen.
8. Selecteer Strip Size en druk op Enter. Selecteer een stripgrootte in het veld wanneer daarnaar wordt gevraagd.
9. Selecteer Capacity en typ een volumegrootte in het veld.
10. Selecteer Create Volume en druk op Enter om volumecreatie te starten.

RAID-volumes verwijderen in UEFI-modus

Attentie: Wanneer u een RAID-volume verwijdert, worden alle bestaande gegevens op de geselecteerde stations gewist.

RAID-volumes verwijderen:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Devices → ATA Drive Setup en druk op Enter.
3. Selecteer Intel (R) Rapid Storage Technology en druk op Enter.
4. Selecteer het RAID-volume dat moet worden verwijderd en druk op Enter.
5. Selecteer Delete en druk op Enter.
6. Selecteer Yes om de verwijdering van het geselecteerde RAID-volume te bevestigen. Als u een RAID-volume wist, worden de opslagstations weer ingesteld op niet-RAID.

Opslagstations opnieuw instellen op niet-RAID in UEFI-modus

Opslagstations opnieuw instellen op niet-RAID:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Devices → ATA Drive Setup en druk op Enter.
3. Selecteer Intel (R) Rapid Storage Technology en druk op Enter.

4. Selecteer de RAID-volumes en druk op Enter om gedetailleerde informatie op te roepen. Selecteer de opslagstations die u wilt resetten naar niet-RAID en druk op Enter.

5. Selecteer Reset to Non-RAID en druk op Enter.

6. Selecteer Yes voor het resetten van de opslag-schijfstations naar niet-RAID.

Hoofdstuk 7. Diagnose, probleemoplossing en herstel

In dit hoofdstuk vindt u informatie over het verhelpen van computerproblemen. Gebruik de standaardprocedure als uitgangspunt voor het oplossen van computerproblemen.

Basisprocedure voor verhelpen van computerproblemen

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

1. Controleer of:

a. De kabels van alle aangesloten apparatuur zijn correct en stevig bevestigd.
b. Alle componenten zijn weer op de juiste manier teruggeplaatst.
c. Alle netsnoeren van apparatuur met een eigen netvoeding zijn geplaatst in geaarde, goed werkende stopcontacten.
d. Alle aangesloten apparaten zijn ingeschakeld in UEFI BIOS.

1. Gebruik een antivirusprogramma (indien aanwezig) om te controleren of de computer besmet is met een virus. Als het programma een virus ontdekt, verwijdert u dat virus.

2. Zie Hoofdstuk 7 'Diagnose, probleemoplossing en herstel' op pagina 37 om het probleem dat u ondervindt op te lossen, voer het diagnoseprogramma uit en herstel het besturingssysteem.

3. Neem contact op met Lenovo als het probleem zich blijft voordoen. Zie Hoofdstuk 9 'Help en ondersteuning' op pagina 109.

Problemen oplossen

Gebruik deze informatie voor het oplossen van probleem om oplossingen voor problemen te vinden die duidelijke dymptomen hebben.

Problemen met het opstarten

Probleem	Oplossing
De computer start niet op na het indrukken van de aan/uit-knop.	Controleer of het netsnoer correct is aangesloten op de achterkant van de computer en op een werkend stopcontact.De computer nog een tweede netschakelaar aan de achterzijde heeft en of die wel aan staat.Het netvoedingslampje aan de voorkant van de computer brandt.De spanning (het voltage) waarop het apparaat is ingesteld, overeenkomt met de spanning die in uw land of regio op het stopcontact staat.
Het besturingssysteem wordt niet vanaf het juiste opslagstation opgestart of start niet op	Controleer of alle signaal- en voedingskabels van het opslagstation juist zijn verbonden.Controleer of het opslagstation van waaruit de computer wordt opgestart, als eerste opstartapparaat wordt weergegeven in het UEFI BIOS.In zeldzame gevallen kan het opslagstation met het besturingssysteem beschadigd raken. In dat geval moet u mogelijk het opslagstation vervangen.Als de computer is geïnstalleerd met een Optane-geheugen:- Controleer of het Optane-geheugen niet is verwijderd.- Controleer of het Optane-geheugen niet is beschadigd. Controleer het Optane-geheugen met behulp van diagnose hulpprogramma's.
De computer geeft een aantal geluidssignalen voordat het besturingssysteem wordt opgestart.	Controleer of er geen toetsen klemmen.

Audioproblemen

Probleem	Oplossing
De audio kan niet met het besturingssysteem van Windows® worden afgespeeld.	Als u externe luidsprekers met eigen voeding en een aan/uit-knop gebruikt, zorg dan voor het volgende:– De aan/uit-knop is ingesteld in deAan-stand.– De voedingskabel van de luidspreker is aangesloten op een voldoende geaard, werkend stopcontact (wisselstroom).Als de externe luidsprekers een volumeregeling hebben, controleer dan of het volume niet te laag is ingesteld.Klik in het berichtengebied van de taakbalk van Windows op het volumepictogram. Controleer de instellingen van de luidspreker en het volume. Demp de luidspreker niet en stel het volume niet op een zeer laag niveau in.Als uw computer een audiopaneel aan de voorzijde heeft, controleert u of het volume niet te laag is ingesteld.Controler of de externe luidsprekers (of de hoofdtelefoon) zijn aangesloten op de juiste audio-aansluiting van de computer. De meeste luidsprekerkabels hebben een kleurcode die overeenkomt met de audioaansluiting.Opmerking:Wanneer u kabels voor externe luidsprekers of koptelefoons aansluit op de audiopoort, wordt de eventueel aanwezige interne luidspreker daardoor uitgeschakeld. In de meeste gevallen wordt door het installeren van een geluidskaart, in een van de uitbreidingssleuven, de op de systeemplaat ingebouwde audiofunctie uitgeschakeld. U dient dan gebruik te maken van de audio-aansluitingen van de adapter.Controler of het programma dat u gebruikt, is bedoeld voor gebruik onder het besturingssysteem Microsoft Windows. Indien het programma zo is ontworpen dat het in DOS wordt uitgevoerd, wordt de geluidfunctie van Windows niet gebruikt. Het programma moet worden geconfigureerd voor gebruik van SoundBlaster Pro of SoundBlaster-emulatie.Controler of de audiostuurprogramma's goed zijn geïnstalleerd.
Het geluid komt niet uit de hoofdtelefoon of hoofdtelefoon.	Selecteer de headset of hoofdtelefoon als het standaard audio-uitvoerapparaat in geavanceerde geluidsinstellingen.
Het geluid komt uit een van de externe luidsprekers.	Zorg dat de luidsprekerkabel correct en stevig is aangesloten in de poort van de computer.Controler of de kabel die de luidsprekers met elkaar verbindt, goed is bevestigd.Controler of de balans-instellingen goed zijn ingesteld.1. Klik met de rechtermuisknop in het berichtengebied van de taakbalk van Windows op het volumepictogram. Klik vervolgens opVolumemixer openenen selecteer de gewenste luidspreker.2. Klik op het luidsprekerpictogram boven de volumeregeling en klik vervolgens op het tabbladNiveaus.

Netwerkproblemen

Opmerking: De Wi-Fi®- en Bluetooth-functies zijn optioneel.

Probleem	Oplossing
De computer kan geen verbinding maken met een Ethernet LAN.	Sluit de kabel aan op de Ethernet-poort en de RJ45-aansluiting van de hub.Schakel de Ethernet-LAN-functie in UEFI BIOS in.Schakel de Ethernet LAN-adapter in.Ga naar het Configuratiescherm en kies voor weergave in grote of kleine pictogrammen.Klik op Netwerkcentrum → Adapterinstellingen wijzigen.Klik met de rechtermuisknop op het pictogram van de Ethernet LAN-adapter en klik op Inschakelen.Werk de Ethernet LAN-adapter bij of installeer de Ethernet LAN-adapter opnieuw.Installeer alle netwerksoftware die voor uw netwerkomgeving nodig is. Neem contact op met de netwerkbeheerder voor de benodigde netwerksoftware.Stel dezelfde duplex in voor de switch-poort en de adapter. Als u de adapter hebt geconfigureerd voor volledig duplex, zorg dan dat de switch-poort ook hiervoor is geconfigureerd. Het instellen van een verkeerde duplexmodus kan de prestaties verminderen, gegevensverlies veroorzaken of leiden tot verbroken verbindingen.
Als er een Gigabit Ethernet-computer wordt gebruikt met een snelheid van 1000 Mbps, werkt de verbinding niet of treden er fouten op in de verbinding.	Sluit de netwerkkabel aan op de Ethernet-poort met kabels van categorie 5 en een 100 BASE-T-hub/switch (niet 100 BASE-X).
De functie Wake on LAN (WOL) werkt niet.	Schakel de Wake on LAN-functie in UEFI BIOS in.Schakel de Wi-Fi-functie in UEFI BIOS in.Schakel alle Wi-Fi-apparaten in.Klik met de rechtermuisknop op de Startknop om het contextmenu Start te openen.Klik op Apparaatbeheer. Typ het beheerderswachtwoord of bevestig dit als daarom wordt gevraagd.Vouw Netwerkadapters uit om alle netwerkapparaten weer te geven.Klik met de rechtermuisknop op elk Wi-Fi-apparaat en klik op Apparaat inschakelen.Schakel de Wi-Fi-functie onder Instellingen van Windows in.Open het menu Start.Klik op Instellingen → Netwerk en internet → Wi-Fi.Schakel de Wi-Fi-functie in.Werk het Wi-Fi-stuurprogramma bij of installeer het opnieuw.
De Bluetooth-voorziening werkt niet.	Schakel de Bluetooth-functie in UEFI BIOS in.Schakel alle Bluetooth-apparaten in.Klik met de rechtermuisknop op de Startknop om het contextmenu Start te openen.Klik op Apparaatbeheer. Typ het beheerderswachtwoord of geef een bevestiging als daarom wordt gevraagd.Vouw Bluetooth uit om alle Bluetooth-apparaten weer te geven. Klik vervolgens met de rechtermuisknop op elk Bluetooth-apparaat en klik dan op Apparaat inschakelen.Vouw Netwerkadapters uit om alle netwerkapparaten weer te geven. Klik vervolgens met de rechtermuisknop op elk Bluetooth-apparaat en klik dan op Apparaat inschakelen.Schakel de Bluetooth-radio in.Open het menu Start.Klik op Instellingen → Apparaten → Bluetooth en andere apparaten.Zet de Bluetooth-schakelaar op aan om de Bluetooth-functie in te schakelen.Werk het Bluetooth-stuurprogramma bij of installeer het Bluetooth-stuurprogramma opnieuw.
Er komt geen geluid uit de Bluetooth-headset of -hoofdtelefoon.	Selecteer de Bluetooth-headset of -hoofdtelefoon als het standaard audio-uitvoerapparaat in geavanceerde geluidsinstellingen.

Problemen met de prestaties

Probleem	Oplossing
Er staat een buitensporig aantal niet-aaneengesloten bestanden op de opslagstations.	Opmerking: Afhankelijk van het volume van de opslagstations en de hoeveelheid gegevens die op de opslagstations zijn opgeslagen, kan het defragmentatieproces een aantal uren in beslag nemen.1. Sluit alle geopende programma's en vensters.2. Open het menu Start.3. Klik op Windows-systeem → Bestandenverkenner → Deze pc.4. Klik met de rechtermuisknop op station C en vervolgens op Eigenschappen.5. Klik op de tab Extra.6. Klik op Optimaliseren. Selecteer het gewenste station en klik vervolgens op Optimaliseren.7. Volg de aanwijzingen op het scherm.
Er is onvoldoende opslagruimte op het opslagstation.	Wis in uw e-mailprogramma de mappen voor uw Postvak IN, Verzonden items en Gewiste items.Schoon station C op.Open het menu Start.Klik op Windows-systeem → Bestandenverkenner → Deze pc.Klik met de rechtermuisknop op station C en vervolgens op Eigenschappen.Controler hoeveel vrije ruimte beschikbaar is en klik vervolgens op Schijfopruiming.Er verschijnt een lijst met een aantal categorieën van bestanden die doorgaans overbodig zijn. Selecteer de categorie die u wilt verwijderen en klik op OK.Schakel bepaalde Windows-onderdelen uit of verwijder onnodige programma's.Ga naar het Configuratiescherm en kies voor weergave in grote of kleine pictogrammen.Klik op Programma's en onderdelen.Voer een van de volgende handelingen uit:Om bepaalde Windows-onderdelen uit te schakelen, klikt u op Windows-onderdelen in- of uitschakelen. Volg de aanwijzingen op het scherm.Om onnodige programma's te verwijderen, selecteert u het programma dat u wilt verwijderen, en klik u vervolgens op Verwijderen/Wijzigen of Verwijderen.
Er is onvoldoende vrije geheugenruimte.	Klik met de rechtermuisknop op een leeg gedeelte op de taakbalk en open Taakbeheer. Beëindig vervolgens de taken die u niet uitvoert.Installeer extra geheugenmodules.

Problemen met opslagstations

Probleem

Oplossing

Sommige of alle opslagstations ontbreken in het BIOS-menu.

Controleer of alle signaal- en voedingskabels van alle opslagstations op de juiste wijze zijn aangesloten.Controleer of de computer juist is geconfigureerd om de opslagstations te ondersteunen.Als de computer over SATA-opslagstations beschikt, controleer dan of de inschakelingsmodule van het SATA-opslagstation (één tot vijf opslagstations) is geïnstalleerd.Als de computer over vijf SAS-opslagstations beschikt, controleer dan of de inschakelingsmodule van het SAS-opslagstation (één tot vijf opslagstations) of de LSI MegaRAID SAS-adapter is geïnstalleerd.

Problemen met de cd of dvd

Probleem	Oplossing
Een bepaalde cd of dvd doet het niet.	Controleer of het optische station de cd of dvd ondersteunt.Controleer of de schijf correct is geplaatst, met de labelkant naar boven.Controleer of de cd die u gebruikt, schoon is. Voor het verwijderen van stof en vingerafdrukken veegt u de schijf met een zachte doek vanuit het midden naar de rand schoon. Als u de schijf met draaiende bewegingen schoonveegt, kunnen er gegevens verloren gaan.Zorg er voor dat de voedings- en signaalkabels van het station stevig zijn aangesloten.Controleer of de gebruikte schijf geen krassen of andere beschadigingen vertoont. Probeer een andere schijf te plaatsen, waarvan u weet dat hij goed is.Als u meerdere cd- of dvd-stations hebt, of een combinatie daarvan, plaatst u de schijf in een ander station. Soms is slechts één van de stations verbonden met het audiosubsysteem.
Er kan geen opstartbaar herstelmedium, zoals de Product Recovery-cd, worden gebruikt om uw computer op te starten.	Zorg ervoor dat het cd- of dvd-station topprioriteit heeft in de opstartvolgorde in UEFI BIOS.Opmerking: Bij sommige modellen staat de opstartvolgorde vast en kan niet worden gewijzigd.
Er wordt een zwart scherm weergegeven in plaats van de dvd.	Start het dvd-afspeelprogramma opnieuw.Probeer of het helpt als u de schermresolutie verlaagt of het aantal kleuren vermindert.Sluit alle geopende bestanden en start de computer vervolgens opnieuw op.
Een dvd-film kan niet worden afgespeeld.	Controleer of de schijf schoon en onbeschadigd is.Controleer of de regiocode van de dvd overeenkomt met die van uw dvd-station. Mogelijk moet u een dvd kopen met de code voor de regio waar u de computer gebruikt.
Er is geen geluidsweergave of er is alleen een haperende geluidsweergave bij het afspelen van een dvd-film.	Controleer de instelling voor het volume op de computer en op uw luidsprekers.Controleer of de schijf schoon en onbeschadigd is.Controleer alle kabelaansluitingen van en naar de luidsprekers.Ga naar het dvd-menu voor de video en selecteer een ander geluidsspoor.
De weergave is traag of wordt vaak onderbroken.	Als er programma's op de achtergrond actief zijn (bijvoorbeeld AntiVirus), beëindigt u die.Zorg ervoor dat de beeldschermresolutie minder is dan 1152 x 864 pixels.
Er wordt een bericht weergegeven waarin staat dat er een ongeldige schijf is gevonden of dat er geen schijf is gevonden.	Controleer of er een schijf in het station zit, met de glimmende kant naar beneden.Zorg ervoor dat de beeldschermresolutie minder is dan 1152 x 864 pixels.Controleer of de dvd of de cd in een daarvoor bestemd optisch station is geplaatst. Plaats bijvoorbeeld geen dvd in een station dat alleen voor cd's is bedoeld.

Problemen met de seriële aansluiting

Probleem

Oplossing

De seriële aansluiting is niet toegankelijk.

Sluit de seriële kabel van de seriële aansluiting op de computer stevig aan op het seriële apparaat. Als het seriële apparaat een eigen netsnoer heeft, steekt u het netsnoer in een geaard stopcontact.Schakel het seriële apparaat in en houd het apparaat online.Installeer alle programma's die bij het seriële apparaat zijn geleverd. Raadpleeg de documentatie bij het seriële apparaat voor meer informatie.Als u een adapter voor de seriële aansluiting hebt toegevoegd, zorg er dan voor dat de adapter op de juiste wijze is geïnstalleerd.

Problemen met USB-apparaten

Probleem

Oplossing

Het USB-apparaat is niet toegankelijk.

Sluit de USB-kabel aan op de USB-aansluiting en het USB-apparaat. Als het USB-apparaat een eigen netsnoer heeft, steekt u het netsnoer in een geaard stopcontact.Schakel het USB-apparaat in en houd het apparaat online.Installeer alle stuurprogramma's of programma's die bij het USB-apparaat zijn geleverd. Raadpleeg de documentatie bij het USB-apparaat voor meer informatie.Stel het USB-apparaat opnieuw in door de USB-aansluiting los te koppelen en opnieuw te bevestigen.Zorg ervoor dat de functie Smart USB Protection is uitgeschakeld in UEFI BIOS.

Softwareproblemen

Probleem

Oplossing

Bepaalde programma's werken niet zoals verwacht.

1. Controleer of het probleem worden veroorzaakt door een programma.a. Controleer of de software compatibel is met de computer. Raadpleeg de documentatie bij de software voor meer informatie.b. Controleer of de software correct werkt op de computer.c. Controleer of de software die u gebruikt wel op een andere computer werkt.2. Als het probleem wordt veroorzaakt door een programma:Raadpleeg de gedrukte documentatie die bij het programma wordt geleverd of raadpleeg het Help-systeem van het programma.Werk het programma bij.Verwijder het programma en installeer het daarna opnieuw. Als u een programma wilt downloaden dat vooraf op uw computer is geïnstalleerd, ga naarhttps://pcsupport.lenovo.comen volg de instructies op het scherm.

Lenovo diagnoseprogramma's

Voor informatie over diagnoseprogramma's van Lenovo gaat u naar:

https://pcsupport.lenovo.com/lenovodiagnosticsolutions

Herstel

In dit gedeelte komt de Lenovo-herstelinformatie van het Windows 10-besturingssysteem aan de orde. Lees de informatie en volg de aanwijzingen voor het herstel op het scherm. De gegevens op uw computer worden tijdens het herstelproces mogelijk verwijderd. Om gegevensverlies te voorkomen, maakt u een reservekopie van alle gegevens die u wilt behouden.

Systeembestanden en -instellingen herstellen naar een eerder punt

1. Ga naar het Configuratiescherm en kies voor weergave in grote of kleine pictogrammen.
2. Klik op Herstel → Systeemherstel starten. Volg daarna de aanwijzingen op het scherm.

Uw bestanden herstellen vanuit een back-up

Opmerking: Als u het bestandsgeschiedenishulpmiddel gebruikt om de bestanden vanuit een back-up te herstellen, zorg er dan voor dat u in een eerder stadium met het hulpmiddel een back-up van uw gegevens gemaakt hebt.

1. Ga naar het Configuratiescherm en kies voor weergave in grote of kleine pictogrammen.
2. Klik op Bestandsgeschiedenis → Persoonlijke bestanden terugzetten. Volg daarna de aanwijzingen op het scherm.

De computer opnieuw instellen

Als u de computer opnieuw instelt, kunt u ervoor kiezen om uw bestanden te behouden of te verwijderen wanneer u het besturingssysteem opnieuw installeert.

Opmerking: De items in de grafische gebruikersinterface van het besturingssysteem kunnen zonder voorafgaande kennisgeving worden gewijzigd.

1. Open het menu Start en klik vervolgens Instellingen → Bijwerken en beveiligen → Herstel.
2. Klik in het gedeelte Deze pc opnieuw instellen op Aan de slag.
3. Volg nu de aanwijzingen op het scherm om de computer opnieuw in te stellen.

Geavanceerde opties gebruiken

1. Open het menu Start en klik vervolgens op Instellingen → Update en beveiliging → Herstel.
2. Klik in het gedeelte Geavanceerde opstartopties op Nu opnieuw opstarten → Problemen oplossen → Geavanceerde opties.
3. Selecteer een gewenste optie en volg de instructies op het scherm.

Automatisch herstel van Windows

Opmerking: Zorg ervoor dat de computer is aangesloten op de netvoeding tijdens de herstelprocedure.

De herstelomgeving van Windows op uw computer werkt onafhankelijk van het Windows 10-besturingssysteem. Hierdoor kunt u het besturingssysteem herstellen of repareren, ook als het Windows 10-besturingssysteem niet kan worden gestart.

Na twee achtereenvolgende mislukte pogingen om op te starten, start de herstelomgeving van Windows automatisch. Daarna kunt u reparatie- en herstelopties kiezen door de instructies op het scherm te volgen.

Een USB-herstelapparaat maken en gebruiken

U wordt aangeraden om zo snel mogelijk een USB-herstelstation te maken als back-up voor de Windows- herstelprogramma's. Met het USB-herstelstation kunt u problemen oplossen, zelfs als de vooraf geïnstalleerde herstelprogramma's van Windows zijn beschadigd. Als u geen USB-herstelstation als voorzorgsmaatregel hebt gemaakt, kunt u contact opnemen met het klantsupportcentrum van Lenovo en een USB-herstelstation van Lenovo kopen. Voor een lijst met telefoonnummers van de ondersteuning van Lenovo in uw land of regio gaat u naar:

Een USB-herstelstation maken

Attentie: Tijdens het maken van het USB-herstelstation worden alle gegevens die al op het USB-station staan, verwijderd. Om gegevensverlies te voorkomen, maakt u een reservekopie van alle gegevens die u wilt behouden.

1. Zorg ervoor dat de computer is aangesloten op de netvoeding.
2. Bereid een USB-station voor met een capaciteit van minimaal 16 GB. Hoeveel USB-capaciteit daadwerkelijk is vereist, hangt af van de grootte van de herstelinstallatiekopie.
3. Sluit het voorbereide USB-station aan op de computer.
4. Typ recovery in het zoekvak. Klik vervolgens op Een herstelstation maken.
5. Klik op Ja in het venster Gebruikersaccountbeheer om het programma Recovery Media Creator op te starten.
6. In het venster Herstelstation volgt u de aanwijzingen op het scherm om een USB-herstelstation te maken.

Het USB-herstelstation gebruiken

Als u uw computer niet kan worden opgestart, gaat u naar Hoofdstuk 9 'Help en ondersteuning' op pagina 109 om het probleem eerst zelf proberen op te lossen. Als het probleem blijft bestaan, kunt u het USB-herstelstation gebruiken om uw computer te herstellen.

1. Zorg ervoor dat de computer is aangesloten op de netvoeding.
2. Sluit het USB-herstelstation aan op de computer.
3. Zet de computer aan of start opnieuw op. Druk zodra het logoscherm verschijnt op F12. Het venster Boot Menu wordt geopend.
4. Selecteer het USB-herstelstation als opstartapparaat. Volg daarna de aanwijzingen op het scherm om het proces te voltooien.

Werk het stuurprogramma bij

Attentie: Als u stuurprogramma's opnieuw installeert, wijzigt u de huidige configuratie van de computer.

U moet het meest recente stuurprogramma voor een bepaalde component downloaden wanneer u merkt dat die component niet goed meer werkt of wanneer u een nieuwe component hebt toegevoegd. Met deze actie kan wellicht de mogelijkheid worden uitgesloten dat het probleem door het stuurprogramma wordt veroorzaakt. Download en installeer het nieuwste stuurprogramma via een van de volgende methoden:

• Vanuit de Vantage-app:
Open de Vantage-app om de beschikbare updatepakketten te controleren. Als het nieuwste UEFI BIOS-updatepakket beschikbaar is, volgt u de instructies op het scherm om het pakket te downloaden en te installeren.
• Van de ondersteuningswebsite van Lenovo:
Ga naar https://pcsupport.lenovo.com en selecteer de vermelding voor uw computer. Volg nu de aanwijzingen op het scherm om de benodigde stuurprogramma's en software te installeren.
- Van Windows Update:

Opmerking: De stuurprogramma's die door Windows Update worden opgehaald, zijn mogelijk niet door Lenovo getest. U wordt aangeraden stuurprogramma's van Lenovo op te halen.

1. Open het menu Start.
2. Klik op Instellingen → Bijwerken en beveiligen → Windows Update.
3. Volg de aanwijzingen op het scherm.

Hoofdstuk 8. CRU vervangen

Wat zijn CRU's

Customer Replaceable Units (CRU's) zijn onderdelen die door de gebruiker zelf kunnen worden bijgewerkt of vervangen. Lenovo-computers bevatten de volgende typen CRU's:

• Self-service CRU's: Verwijzen naar onderdelen die eenvoudig kunnen worden geïnstalleerd of vervangen door gebruikers zelf of tegen extra kosten door speciaal opgeleide servicemedewerkers.
• Optional-service CRU's: Verwijzen naar onderdelen die kunnen worden geïnstalleerd of vervangen door meer ervaren gebruikers. Speciaal opgeleide servicemedewerkers kunnen tevens een service bieden om de onderdelen te installeren of vervangen onder het type garantie dat is vastgesteld voor het apparaat van de gebruiker.

Als u de CRU zelf wilt installeren, verzendt Lenovo de CRU naar u. Informatie over CRU's en vervangingsinstructies worden bij uw product geleverd en zijn te allen tijde op verzoek bij Lenovo verkrijgbaar. Mogelijk moet u het defecte onderdeel retourneren dat door de CRU wordt vervangen. Indien terugzending wordt verlangd: (1) worden bij de vervangende CRU retourzending-instructies, een voorgefrankeerd retouretiket en een verpakkingsmateriaal geleverd; en (2) kunnen u voor de vervangende CRU kosten in rekening worden gebracht indien Lenovo de defecte CRU niet ontvangt binnen dertig (30) dagen nadat u de vervangende CRU hebt ontvangen. Raadpleeg de documentatie over de Lenovo Beperkte Garantie-documentatie op:

Raadpleeg de volgende lijst met CRU's voor uw computer.

Self-service CRU's

• Framebalk*
• Computerkap
• Frontplaat
• Toetsenbord*
• M.2 SSD-station*
• Beugel van M.2 SSD-station*
• Koelvinblok van het M.2 SSD-station*
• Geheugenmodule
• Muis*
• Optische-schijfstation*
• Beugel voor optisch station*
• Houder voor optisch station*
• Netsnoer
• Primaire opslagstations*
• Beugels voor primaire opslagstations*
• Houders voor primaire opslagstations*
  • Secundaire opslagstations*
• Beugels voor secundaire opslagstations*

• Houders voor secundaire opslagstations*

• Slimme kabelklem*

• Type-1-opslagstationconverter*
• Type-2-opslagstationconverter*

• Knoopcelbatterij
• E-slot*
• Ventilator voorzijde*
  • Grafische kaart en kunststof houder*
• Koelvinblok en ventilatoreenheid
• PCI-Express-kaart*
  • Voedingseenheid
• Ventilator achterzijde*

* voor bepaalde modellen

Een CRU vervangen

Volg de vervangingsprocedure om een CRU te vervangen.

Computerkap

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Zet de computer uit en laat de computer enkele minuten afkoelen voor u de computerkap opent.

Vervangingsprocedure

1. Verwijder alle media uit de stations en schakel alle aangesloten apparatuur uit en zet vervolgens de computer uit.
2. Ontkoppel alle netsnoeren van het stopcontact en ontkoppel alle kabels van de computer.
3. Ontgrendel eventueel aanwezige sloten waarmee de computerkap is vastgezet. Zie 'De computer vergrendelen' op pagina 19.

4. Leg de computer neer met de computerkap naar boven.

5. Verwijder de kap van de computer.

1. Plaats de computerkap.

1. Plaats de computer rechtop.

2. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Opmerking: Als er een slot beschikbaar is, gebruikt u dat om de computer te vergrendelen.

Optisch station

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Vervangingsprocedure

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.
2. Ontkoppel de signaal- en voedingskabel van het optische station.
3. Verwijder het optische station.

1. Verwijder de beugel van het optische station.

1. Verwijder de plaat van het optische station.

1. Plaats de plaat van het optische station.

1. Installeer de beugel van het optische station.

1. Er bevindt zich een kunststof afdekplaatje in de frontplaat. Voordat u een nieuw optisch station kunt installeren, moet u dit kunststof afdekplaatje verwijderen zoals aangegeven.

1. Installeer het nieuwe optische station.

1. Sluit de signaal- en voedingskabel aan op het nieuwe optische station.
2. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Frontplaat

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Vervangingsprocedure

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.
2. Verwijder het optische station. Zie 'Optisch station' op pagina 51.
3. Verwijder de frontplaat.

1. Plaats de frontplaat.

1. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Primaire opslagstations

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Attentie: Het interne opslagstation is gevoelig. Bij verkeerde behandeling kan er schade aan het station ontstaan en kunnen er gegevens verloren gaan. Als u met het interne opslagstation werkt, neem dan de volgende richtlijnen in acht:

• Vervang het interne opslagstation alleen voor een upgrade of voor reparatie. Het interne opslagstation is niet ontworpen om het regelmatig te verwisselen of te vervangen.
• Voordat u het interne opslagstation vervangt, moet u een back-up maken van alle gegevens die u wilt behouden.
• Raak de contactrand van het interne opslagstation niet aan. Als u dat wel doet, kan het interne opslagstation beschadigd raken.
• Oefen nooit druk uit op het interne opslagstation.
• Stel het vaste-schijfstation niet bloot aan schokken of trillingen. Plaats het opslagstation op zacht, schokdempend materiaal, zoals een zachte doek.

Beugel en houder van het primaire 2,5-inch opslagstation

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.

2. Koppel de signaal- en voedingskabels van het primaire 2,5-inch opslagstation los.

3. Schuif de houder voor het primaire 2,5-inch opslagstation omhoog om deze los te maken van de houder voor het primaire 3,5-inch opslagstation.

1. Verwijder het primaire 2,5-inch opslagstation met de beugel uit de houder.

1. Verbuig de zijkanten van de beugel om het opslagstation uit de beugel te halen.

1. Bevestig een nieuw 2,5-inch opslagstation aan de beugel.

1. Bevestig het opslagstation met de beugel aan de houder.

1. Bevestig de houder voor het primaire 2,5-inch opslagstation aan de houder voor het primaire 3,5-inch opslagstation.

1. Sluit de signaalkabel en de voedingskabel aan op het nieuwe opslagstation.

2. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Beugel en houder van het primaire 3,5-inch opslagstation

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.

2. Koppel de signaal- en voedingskabels van het primaire 3,5-inch opslagstation los.

3. Trek aan de hendel van de beugel voor het 3,5-inch opslagstation om het opslagstation met de beugel uit de houder voor het primaire 3,5-inch opslagstation te verwijderen.

1. Verbuig de zijkanten van de beugel om het opslagstation uit de beugel te halen.

1. Bevestig een nieuw 3,5-inch opslagstation aan de beugel.

1. Bevestig het opslagstation met de beugel aan de houder voor het primaire 3,5-inch opslagstation.

1. Sluit de signaalkabel en de voedingskabel aan op het nieuwe opslagstation.

2. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Primair 2,5-inch opslagstation, Type-1-opslagstationconverter en beugel

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.

2. Koppel de signaal- en voedingskabels van het primaire 2,5-inch opslagstation los.

3. Trek aan de hendel van de beugel om de converter voor het primaire 2,5-inch opslagstation (hierna de Type-1-opslagstationconverter genoemd) met de beugel te verwijderen uit de houder voor het primaire 3,5-inch opslagstation.

1. Verbuig de zijkanten van de beugel om de Type-1-opslagstationconverter uit de beugel te halen.

1. Draai de vier schroeven los waarmee het primaire 2,5-inch opslagstation vastzit. Til het opslagstation vervolgens uit de Type-1-opslagstationconverter.

1. Installeer een nieuw 2,5-inch opslagstation in de Type-1-opslagstationconverter. Breng vervolgens de vier schroeven aan om het opslagstation aan de Type-1-opslagstationconverter te bevestigen.

1. Installeer het nieuwe 2,5-inch opslagstation met de Type-1-opslagstationconverter in de beugel voor het 3,5-inch opslagstation.

1. Bevestig de Type-1-opslagstationconverter met de beugel aan de houder voor het primaire 3,5-inch opslagstation.

1. Sluit de signaalkabel en de voedingskabel aan op het nieuwe opslagstation.

2. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Houder voor primair 3,5-inch opslagstation

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Attentie: Het interne opslagstation is gevoelig. Bij verkeerde behandeling kan er schade aan het station ontstaan en kunnen er gegevens verloren gaan. Als u met het interne opslagstation werkt, neem dan de volgende richtlijnen in acht:

• Vervang het interne opslagstation alleen voor een upgrade of voor reparatie. Het interne opslagstation is niet ontworpen om het regelmatig te verwisselen of te vervangen.
• Voordat u het interne opslagstation vervangt, moet u een back-up maken van alle gegevens die u wilt behouden.
• Raak de contactrand van het interne opslagstation niet aan. Als u dat wel doet, kan het interne opslagstation beschadigd raken.
• Oefen nooit druk uit op het interne opslagstation.
• Stel het vaste-schijfstation niet bloot aan schokken of trillingen. Plaats het opslagstation op zacht, schokdempend materiaal, zoals een zachte doek.

Vervangingsprocedure

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.
2. Verwijder het optische station. Zie 'Optisch station' op pagina 51.
3. Verwijder de frontplaat. Zie 'Frontplaat' op pagina 55.
4. Verwijder de primaire opslagstations. Zie 'Primaire opslagstations' op pagina 56.
5. Verwijder de twee schroeven waarmee de houder voor het primaire 3,5-inch opslagstation op het frame is bevestigd. Til de houder vervolgens uit het frame.

1. Installeer de houder voor het primaire 3,5-inch opslagstation in het frame. Breng vervolgens de twee schroeven aan om de houder vast te zetten.

1. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

PCI-Express kaart

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Vervangingsprocedure

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.

2. Verwijder de PCI-Express-kaart.

1. Installeer een nieuwe PCI-Express-kaart.

1. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Grafische kaart

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Opmerkingen:

• Als er slechts één afzonderlijke grafische kaart is, installeert u deze in de sleuf voor PCI-Express x16 grafische kaarten.
• Als er twee aparte grafische kaarten zijn, installeert u de kaart met het hoogste stroomverbruik in de sleuf voor PCI-Express x16 grafische kaarten en de andere kaart in de sleuf voor PCI-Express x4-kaarten.

Grafische kaart bevestigd met een beugel

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.
2. Verwijder het optische station. Zie 'Optisch station' op pagina 51.
3. Verwijder de frontplaat. Zie 'Frontplaat' op pagina 55.
4. Koppel de voedingskabel (indien aanwezig) los van de grafische kaart.
5. Verwijder de beugel waarmee de grafische kaart is vastgezet.

1. Verwijder de grafische kaart.

1. Installeer een nieuwe grafische kaart.

1. Installeer de beugel om de grafische kaart vast te zetten.

1. Sluit de voedingskabel (indien aanwezig) weer aan op de grafische kaart.

2. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Grafische kaart bevestigd met een kunststof houder

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.

2. Koppel de voedingskabel (indien aanwezig) los van de grafische kaart.

3. Verwijder de kunststof houder waarmee de grafische kaart is vastgezet.

1. Verwijder de grafische kaart.

1. Installeer een nieuwe grafische kaart.

1. Installeer de kunststof houder om de grafische kaart vast te zetten.

1. Sluit de voedingskabel (indien aanwezig) weer aan op de grafische kaart.

2. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

M.2 SSD-station en koelvinblok

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Attentie:

• Ga voor het vervangen van het Intel Optane-geheugen naar https://support.lenovo.com/docs/tg_ssd.
• Probeer niet om het Intel Optane-geheugen in de sleuf voor het M.2 SSD-station te vervangen. Alleen een door Lenovo erkende technicus of reparatiebedrijf mag het Intel Optane-geheugen vervangen.

• Het interne opslagstation is gevoelig. Bij verkeerde behandeling kan er schade aan het station ontstaan en kunnen er gegevens verloren gaan. Als u met het interne opslagstation werkt, neem dan de volgende richtlijnen in acht:

• Vervang het interne opslagstation alleen voor een upgrade of voor reparatie. Het interne opslagstation is niet ontworpen om het regelmatig te verwisselen of te vervangen.

• Voordat u het interne opslagstation vervangt, moet u een back-up maken van alle gegevens die u wilt behouden.
• Raak de contactrand van het interne opslagstation niet aan. Als u dat wel doet, kan het interne opslagstation beschadigd raken.

- Oefen nooit druk uit op het interne opslagstation.

- Stel het vaste-schijfstation niet bloot aan schokken of trillingen. Plaats het opslagstation op zacht, schokdempend materiaal, zoals een zachte doek.

M.2 SSD-station en koelvinblok op de systeemplaat

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.

2. Verwijder de houder voor het primaire 2,5-inch opslagstation. Zie 'Primaire opslagstations' op pagina 56.

3. Vervang het M.2 SSD-station en het koelvinblok overeenkomstig het computermodel:

- Voor computers zonder het koelvinblok van het M.2 SSD-station:

a. Trek de stop eruit.

b. Verwijder het M.2 SSD-station.

c. Installeer het M.2 SSD-station.

d. Plaats de stopper.

- Voor computers met het koelvinblok van het M.2 SSD-station:

a. Trek de stop eruit.

b. Verwijder het koelvinblok met de beugel.

c. Verwijder het koelelement.

d. Verwijder het M.2 SSD-station.

e. Verwijder de folie die het thermische matje op de beugel afdekt, indien aanwezig. Installeer vervolgens het M.2 SSD-station.

f. Verwijder de folie die het thermische matje onder op het koelvinblok beschermt, indien aanwezig. Installeer daarna het koelvinblok.

g. Installeer het koelvinblok met de beugel.

h. Plaats de stopper.

1. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

M.2 SSD-station in een PCIe-adapter voor een M.2 SSD-station

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.

2. Zoek en verwijder de PCIe-adapter voor het M.2 SSD-station uit de PCIe-kaartsleuf. Zie 'PCI-Express kaart' op pagina 65.

3. Het koelvinblok is bevestigd met twee steunnagels. Knijp de klemmen van de nagels samen en duw de nagels omhoog om het koelvinblok los te koppelen. Verwijder het koelvinblok vervolgens van de PCIe-adapter van het M.2 SSD-station.

1. Het M.2 SSD-station is bevestigd met een bevestigingshendel. Trek de bevestigingshendel naar buiten om het M.2 SSD-station los te koppelen. Trek vervolgens het M.2 SSD-station voorzichtig uit de M.2-sleuf.

1. Zorg ervoor dat u een thermisch matje op de PCIe-adapter van het M.2 SSD-station legt.

1. Trek de bevestigingshendel in de M.2 SSD-stationadapter naar buiten.
2. Plaats het nieuwe M.2 SSD-station in de M.2-sleuf. Plaats vervolgens de aansluiting van de bevestigingshendel in het gaatje in om het nieuwe station vast te zetten.

1. Plaats het koelvinblok op de PCIe-adapter van het M.2 SSD-station. Zorg ervoor dat de twee steunnagels in het koelvinblok zijn uitgelijnd met de gaatjes in de PCIe-adapter van het M.2 SSD-station. Duw de steunnagels vervolgens omlaag om het koelvinblok vast te zetten op de adapter.

1. Installeer de PCIe-adapter van het M.2 SSD-station in de bijbehorende PCIe-kaartsleuf op de systeemplaat. Zie 'PCI-Express kaart' op pagina 65.

2. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Beugel van M.2 SSD-station

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Vervangingsprocedure

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.
2. Verwijder de houder voor het primaire 2,5-inch opslagstation. Zie 'Primaire opslagstations' op pagina 56.
3. Verwijder het M.2 SSD-station en het koelvinblok op de systeemplaat. Zie 'M.2 SSD-station en koelvinblok' op pagina 71.
4. Verwijder de M.2 SSD-beugel.

1. De beugel voor het M.2 SSD-station installeren.

1. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Houder voor optisch station

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Vervangingsprocedure

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.
2. Verwijder het optische station. Zie 'Optisch station' op pagina 51.
3. Verwijder de frontplaat. Zie 'Frontplaat' op pagina 55.
4. Koppel de signaal- en voedingskabel los van de secundaire opslagstations onder de houder voor het optische station.
5. Verwijder de houder voor het optische station met de houders voor de secundaire opslagstations uit het frame.

1. Verwijder de schroef waarmee de houder voor het secundaire 3,5-inch opslagstation is bevestigd aan de houder voor het optische station. Verwijder vervolgens de houder voor het optische station uit de houder voor het secundaire 3,5-inch opslagstation.

1. Bevestig de houder voor het optische station aan de houder voor het secundaire 3,5-inch opslagstation.

1. Installeer de houder voor het optische station in het frame.

1. Sluit de signaalkabel en de voedingskabel aan op de secundaire opslagstations.

2. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Secundaire opslagstations

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Attentie: Het interne opslagstation is gevoelig. Bij verkeerde behandeling kan er schade aan het station ontstaan en kunnen er gegevens verloren gaan. Als u met het interne opslagstation werkt, neem dan de volgende richtlijnen in acht:

• Vervang het interne opslagstation alleen voor een upgrade of voor reparatie. Het interne opslagstation is niet ontworpen om het regelmatig te verwisselen of te vervangen.
• Voordat u het interne opslagstation vervangt, moet u een back-up maken van alle gegevens die u wilt behouden.
• Raak de contactrand van het interne opslagstation niet aan. Als u dat wel doet, kan het interne opslagstation beschadigd raken.
• Oefen nooit druk uit op het interne opslagstation.
• Stel het vaste-schijfstation niet bloot aan schokken of trillingen. Plaats het opslagstation op zacht, schokdempend materiaal, zoals een zachte doek.

Beugel en houder van het secundaire 2,5-inch opslagstation

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.
2. Verwijder de frontplaat. Zie 'Frontplaat' op pagina 55.
3. Verwijder het optische station. Zie 'Optisch station' op pagina 51.

4. Verwijder de houder voor het optische station. Zie 'Houder voor optisch station' op pagina 78.

5. Verwijder de houder voor het secundaire 2,5-inch opslagstation uit de houder voor het secundaire 3,5-inch opslagstation.

1. Verwijder het secundaire 2,5-inch opslagstation met de beugel uit de houder.

1. Verbuig de zijkanten van de beugel om het opslagstation uit de beugel te halen.

1. Plaats een nieuw secundair 2,5-inch opslagstation in de kunststof beugel.

1. Installeer het nieuwe secundaire 2,5-inch opslagstation met de beugel in de houder.

1. Installeer de houder voor het secundaire 2,5-inch opslagstation in de houder voor het secundaire 3,5-inch opslagstation.

1. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Kunststof beugel en houder van het secundaire 3,5-inch opslagstation

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.

2. Verwijder de frontplaat. Zie 'Frontplaat' op pagina 55.

3. Verwijder het optische station. Zie 'Optisch station' op pagina 51.

4. Verwiider de houder voor het optische station. Zie 'Houder voor optisch station' op pagina 78.

5. Verwijder de houder voor het secundaire 2,5-inch opslagstation. Zie 'Beugel en houder van het secundaire 2,5-inch opslagstation' op pagina 80

6. Verwijder het secundaire 3,5-inch opslagstation met de kunststof beugel uit de houder.

1. Verwijder het secundaire 3,5-inch opslagstation uit de kunststof beugel.

1. Plaats een nieuw secundair 3,5-inch opslagstation in de kunststof beugel.

1. Installeer het secundaire 3,5-inch opslagstation met de beugel in de houder voor het secundaire 3,5-inch opslagstation.

1. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Opslagstation in de opslagbehuizing met toegang aan de voorzijde

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Attentie: Het interne opslagstation is gevoelig. Bij verkeerde behandeling kan er schade aan het station ontstaan en kunnen er gegevens verloren gaan. Als u met het interne opslagstation werkt, neem dan de volgende richtlijnen in acht:

- Vervang het interne opslagstation alleen voor een upgrade of voor reparatie. Het interne opslagstation is niet ontworpen om het regelmatig te verwisselen of te vervangen.

• Voordat u het interne opslagstation vervangt, moet u een back-up maken van alle gegevens die u wilt behouden.
• Raak de contactrand van het interne opslagstation niet aan. Als u dat wel doet, kan het interne opslagstation beschadigd raken.
• Oefen nooit druk uit op het interne opslagstation.
• Stel het vaste-schijfstation niet bloot aan schokken of trillingen. Plaats het opslagstation op zacht, schokdempend materiaal, zoals een zachte doek.

U kunt een opslagstation installeren of vervangen in de opslagbehuizing met toegang aan de voorzijde. Het opslagstation kan ook direct verwisselbaar zijn. Dit betekent dat u het station kunt installeren of vervangen zonder uw computer uit te schakelen. Vergrendel daarom de kap van de behuizing om onverwachte verwijdering te voorkomen. De sleuteltjes zijn bevestigd aan de achterkant van de computer. Bewaar de sleutels op een veilige plaats.

Het opslagstation in de opslagbehuizing met toegang aan de voorzijde is alleen direct verwisselbaar als aan de volgende vereisten is voldaan:

- U kunt de eSATA-modus van de SATA 4-aansluiting als volgt inschakelen in het BIOS:

1. Start de computer opnieuw op. Druk zodra het logoscherm verschijnt op F1 of Fn+F1.
2. Selecteer Devices → ATA Drive Setup → SATA Drive 4 Hot-Plug Support en druk op Enter.
3. Selecteer Enabled en druk op Enter.
4. Druk op F10 of Fn+F10 om de wijzigingen op te slaan en af te sluiten.

- De SATA-kabel van de opslagbehuizing met toegang aan de voorzijde is aangesloten op de SATA 4-aansluiting op de systeemplaat.

- Het besturingssysteem van uw computer bevindt zich niet op het opslagstation dat in de opslagbehuizing met toegang aan de voorzijde is geïnstalleerd.

Attentie: Als niet aan de bovenstaande vereisten is voldaan, moet u het opslagstation niet installeren of vervangen wanneer de computer is ingeschakeld. Als u dat wel doet, kunnen de gegevens op het opslagstation beschadigd raken.

3,5-inch opslagstation

1. Voordat u een oud 3,5-inch opslagstation gaat vervangen, moet u eerst het oude opslagstation uit het besturingssysteem verwijderen. Raadpleeg het Help-systeem van Windows voor meer informatie.

2. Ontgrendel de kap van de behuizing met de meegeleverde sleutel zoals afgebeeld. Druk op de onderkant om de kap van de behuizing te openen.

1. Trek aan de hendel van de beugel om de het 3,5-inch opslagstation met de beugel te verwijderen uit de opslagbehuizing met toegang aan de voorzijde.

1. Verwijder het 3,5-inch opslagstation uit de kunststof beugel.

1. Plaats een nieuw 3,5-inch opslagstation in de kunststof beugel.

1. Schuif de kunststof beugel met het nieuwe 3,5-inch opslagstation in de opslagbehuizing totdat de beugel vastklikt.

1. Sluit de klep van de behuizing en vergrendel deze met de sleutel.

1. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Het 2,5-inch opslagstation geïnstalleerd in de 3,5-inch opslagbehuizing met toegang aan de voorzijde

1. Voordat u een oud 2,5-inch opslagstation gaat vervangen, moet u eerst het oude opslagstation uit het besturingssysteem verwijderen. Raadpleeg het Help-systeem van Windows voor meer informatie.

2. Ontgrendel de kap van de behuizing met de meegeleverde sleutel zoals afgebeeld. Druk op de onderkant om de kap van de behuizing te openen.

1. Trek aan de hendel van de beugel om de converter voor het 2,5-inch opslagstation (hierna de Type-2-opslagstationconverter genoemd) met de beugel te verwijderen uit de opslagbehuizing met toegang aan de voorzijde.

1. Verbuig de zijkanten van de beugel om de Type-2-opslagstationconverter uit de beugel te halen.

1. Kantel de tab van de metalen adapter omhoog. Duw vervolgens de adapter, zoals weergegeven, totdat de vier nokjes op de adapter in de uitsparingen schuiven. Kantel de adapter, zoals weergegeven, om deze met het opslagstation uit de converter te verwijderen.

1. Verbuig beide zijkanten van de adapter om de vier pennen van het opslagstation te ontgrendelen. Verwijder het opslagstation vervolgens uit de adapter.

1. Let op de juiste richting van de aansluiting op het nieuwe opslagstation. Verbuig vervolgens beide zijkanten van de adapter en lijn de vier pennen uit met de overeenkomstige gaatjes in het opslagstation.

1. Lijn de vier nokjes op de adapter uit met de bijbehorende inkepingen in de converter. Vervolgens schuift u het opslagstation zoals afgebeeld totdat het nokje vastklikt. De adapter met het opslagstation is geïnstalleerd in de converter.

1. Buig beide zijkanten van de kunststof beugel naar buiten en breng de pennen op de kunststof beugel op één lijn met de overeenkomende gaatjes in het kunststof frame van de converter.

1. Schuif de kunststof beugel met de Type-2-opslagstationconverter in de opslagbehuizing met toegang aan de voorzijde totdat de beugel vastklikt.

1. Sluit de klep van de behuizing en vergrendel deze met de sleutel.

1. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Ventilator voorzijde

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Vervangingsprocedure

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.
2. Verwijder het optische station. Zie 'Optisch station' op pagina 51.
3. Verwijder de frontplaat. Zie 'Frontplaat' op pagina 55.

4. Koppel de kabel van de ventilator aan de voorzijde los van de ventilatoraansluiting op de systeemplaat.

5. De ventilator aan de voorzijde zit met vier rubberen koppelingen vast aan het chassis. Breek of knip de rubberen koppelingen en trek de ventilator aan de voorzijde voorzichtig uit het chassis.

1. Lijn de nieuwe rubberen koppelingen van de ventilator aan de voorzijde uit met de overeenkomstige openingen in het chassis. Druk de rubberen koppelingen door de gaten. Trek de uiteinden van de koppelingen helemaal door de gaatjes, totdat de ventilator goed vastzit.

1. Sluit de kabel van de ventilator aan de voorzijde aan op de ventilatoraansluiting op de systeemplaat.

2. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Ventilator achterzijde

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Vervangingsprocedure

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.

2. Koppel de kabel van de ventilator aan de achterzijde los van de ventilatoraansluiting op de systeemplaat.

3. De ventilator aan de achterzijde zit met vier rubberen koppelingen vast aan het chassis. Breek of knip de rubberen koppelingen en trek de ventilator aan de achterzijde voorzichtig uit het chassis.

1. Lijn de nieuwe rubberen koppelingen van de ventilator aan de achterzijde uit met de openingen in het chassis. Druk de rubberen koppelingen door de gaten. Trek aan de uiteinden van de rubberen koppelingen totdat de ventilator goed vastzit.

1. Sluit de kabel van de ventilator aan de achterzijde aan op de ventilatoraansluiting op de systeemplaat.

2. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Koelvinblok en ventilatoreenheid

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Het koelelement kan zeer heet zijn. Zet de computer uit en laat de computer enkele minuten afkoelen voor u de computerkap opent.

Vervangingsprocedure

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.

2. Verwijder het optische station. Zie 'Optisch station' op pagina 51.

3. Verwijder de frontplaat. Zie 'Frontplaat' op pagina 55.

4. Verwijder de houder voor het optische station. Zie 'Houder voor optisch station' op pagina 78.

5. Ontkoppel de kabel van het koelvinblok en de ventilatoreenheid van de aansluiting voor de microprocessorventilator op de systeemplaat.

6. Het koelvinblok en de ventilatoreenheid hangen af van het computermodel. U vervangt het koelvinblok en de ventilatoreenheid als volgt:

- Type-1:

a. Voer de volgende stappen uit om de vier schroeven los te draaien waarmee het koelvinblok en de ventilatoreenheid op de systeemplaat zijn bevestigd. Til vervolgens het defecte koelvinblok met ventilatoreenheid van de systeemplaat.

- Draai eerst schroef 1a gedeeltelijk los, draai daarna schroef 1b helemaal los en draai vervolgens schroef 1a helemaal los.

- Draai eerst schroef 1c gedeeltelijk los, draai daarna schroef 1d helemaal los en draai vervolgens schroef 1c helemaal los.

Opmerkingen:

- Draai de vier schroeven voorzichtig los om mogelijke schade aan de systeemplaat te voorkomen. De vier schroeven kunnen niet uit het koelvinblok en de ventilatoreenheid worden verwijderd.

- Het kan nodig zijn het koelvinblok en de ventilatoreenheid voorzichtig te draaien om deze los te maken van de microprocessor.

- Raak het thermische vet op het koelvinblok en de ventilatoreenheid niet aan.

b. Plaats de module met het koelvinblok en de ventilatoreenheid op de systeemplaat. Controleer of de vier schroeven op één lijn liggen met de gaten in de systeemplaat. Voer de volgende stappen uit om de vier schroeven vast te draaien waarmee de nieuwe module met het koelelement en de ventilator is bevestigd. Draai de schroeven niet te vast aan.

• Draai eerst schroef 2a gedeeltelijk vast, draai daarna schroef 2b helemaal vast en draai ten slotte schroef 2a helemaal vast.
• Draai eerst schroef 2c gedeeltelijk vast, draai daarna schroef 2d helemaal vast en draai ten slotte schroef 2e helemaal vast.

Opmerkingen:

• Breng de juiste hoeveelheid thermisch vet aan op het nieuwe koelvinblok met de ventilatoreenheid.
• Zorg ervoor dat de kabel van het koelvinblok en de ventilatoreenheid naar de aansluiting van de microprocessorventilator op de systeemplaat wijst.

a. Draai de vier schroeven los waarmee het koelvinblok en de ventilatoreenheid aan het frame zijn bevestigd: Voer daarna de volgende stappen uit om de vier schroeven los te draaien waarmee het koelvinblok en de ventilatoreenheid op de systeemplaat zijn bevestigd. Til vervolgens het defecte koelvinblok met ventilatoreenheid van de systeemplaat.

- Draai eerst schroef 2a gedeeltelijk los, draai daarna schroef 2b helemaal los en draai vervolgens schroef 2a helemaal los.

- Draai eerst schroef 2c gedeeltelijk los, draai daarna schroef 2d helemaal los en draai vervolgens schroef 2c helemaal los.

Opmerkingen:

- Draai de vier schroeven voorzichtig los om mogelijke schade aan de systeemplaat te voorkomen. De vier schroeven kunnen niet uit het koelvinblok en de ventilatoreenheid worden verwijderd.

- Het kan nodig zijn het koelvinblok en de ventilatoreenheid voorzichtig te draaien om deze los te maken van de microprocessor.

- Raak het thermische vet op het koelvinblok en de ventilatoreenheid niet aan.

- Als u ook de framebalk moet verwijderen, zorg er dan voor dat dit Type-2-koelvinblok met ventilatoreenheid is verwijderd voordat u de framebalk verwijdert.

b. Plaats de nieuwe module met het koelvinblok en de ventilator op de systeemplaat. Controleer of de vier schroeven op één lijn liggen met de gaten in de systeemplaat. Voer de volgende stappen uit om de vier schroeven vast te draaien en het nieuwe koelvinblok met ventilatoreenheid op de systeemplaat te bevestigen. Draai de schroeven niet te vast aan. Draai daarna de vier schroeven vast waarmee het nieuwe koelvinblok met ventilatoreenheid wordt bevestigd.

- Draai eerst schroef 2a gedeeltelijk vast, draai daarna schroef 2b helemaal vast en draai ten slotte schroef 2a helemaal vast.

- Draai eerst schroef 2c gedeeltelijk vast, draai daarna schroef 2d helemaal vast en draai ten slotte schroef 2c helemaal vast.

Opmerkingen:

- Breng de juiste hoeveelheid thermisch vet aan op het nieuwe koelvinblok met de ventilatoreenheid.

- Als u ook de framebalk moet installeren, zorg er dan voor dat u deze installeert voordat u het Type-2-koelvinblok met ventilatoreenheid installeert.

1. Sluit de kabel van het koelvinblok en de ventilatoreenheid aan op de aansluiting voor de microprocessorventilator op de systeemplaat.

2. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Framebalk

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Vervangingsprocedure

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.

2. Verwijder het optische station. Zie 'Optisch station' op pagina 51.

3. Verwijder de frontplaat. Zie 'Frontplaat' op pagina 55.

4. Verwijder de kunststof houder van de framebalk. Zie 'Grafische kaart' op pagina 66.

5. Verwijder de houder voor het optische station. Zie 'Houder voor optisch station' op pagina 78.

6. Verwijder het Type-2-koelvinblok met de ventilatoreenheid. Zie 'Koelvinblok en ventilatoreenheid' op pagina 95.

7. Trek de kunststof klem naar het achtereind van het frame en druk de framebalk vervolgens naar de bovenkant van het frame.

1. Verwijder de framebalk uit het frame.

1. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Geheugenmodule

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Zorg ervoor dat u de installatievolgorde voor geheugenmodules volgt die in de volgende illustratie is aangegeven.

Vervangingsprocedure

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.
2. Verwijder het optische station. Zie 'Optisch station' op pagina 51.
3. Verwijder de frontplaat. Zie 'Frontplaat' op pagina 55.
4. Verwijder de houder voor het optische station. Zie 'Houder voor optisch station' op pagina 78.
5. Verwijder de geheugenmodule.

1. Installeer een nieuwe geheugenmodule.

Opmerking: Zorg tijdens de installatie dat u de geheugenmodule uitlijnt met de sleuf en druk beide uiteinden omlaag totdat de klemmen vastklikken.

1. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Knoopcelbatterij

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

De computer heeft een speciaal geheugen voor de datum, de tijd en de instellingen voor ingebouwde voorzieningen, zoals de configuratie van de parallelle aansluiting. Dankzij een knoopcelbatterij blijft deze informatie ook bewaard nadat u de computer hebt uitgezet.

Meestal vereist de knoopcelbatterij geen onderhoud en hoeft u deze ook niet op te laden. Een knoopcelbatterij gaat echter niet voor altijd mee. Als de knoopcelbatterij het begeeft, gaan de datum- en tijdgegevens verloren. Er verschijnt dan een foutmelding wanneer u de computer aanzet.

Vervangingsprocedure

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.
2. Verwijder het optische station. Zie 'Optisch station' op pagina 51.
3. Verwijder de frontplaat. Zie 'Frontplaat' op pagina 55.

4. Verwijder de houder voor het optische station. Zie 'Houder voor optisch station' op pagina 78.

5. Verwijder de knoopcelbatterij.

1. Installeer de knoopcelbatterij.

1. Plaats alle verwijderde onderdelen terug. Sluit vervolgens alle losgekoppelde kabels weer aan op de computer en steek de stekker van het netsnoer in het stopcontact.

2. Stel in het UEFI BIOS-menu de systeemdatum en -tijd opnieuw in.

Als u de knoopcelbatterij wilt weggooien, raadpleeg de 'Kennisgeving lithium-knoopcelbatterij' in Veiligheid en Garantie.

Voedingseenheid

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Zet de computer uit en laat de computer enkele minuten afkoelen voor u de computerkap opent.

Hoewel er geen bewegende onderdelen in de computer zitten als het netsnoer uit het stopcontact is gehaald, is het goed om de volgende waarschuwingen, omwille van uw veiligheid, ter harte te nemen.

Houd vingers en andere lichaamsdelen uit de buurt van gevaarlijke, bewegende onderdelen. Roep onmiddellijk medische hulp in als u letsel oploopt. Verwijder nooit de kap van de voedingseenheid of van enige component waarop het volgende label is bevestigd.

In componenten met dit label, bevinden zich gevaarlijke spannings-, stroom- of energieniveaus. Er bevinden zich in deze componenten geen onderdelen die onderhoud vereisen. Als u vermoedt dat er met een van deze onderdelen een probleem is, neem dan contact op met een onderhoudstechnicus.

Vervangingsprocedure

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.
2. Verwijder het optische station. Zie 'Optisch station' op pagina 51.
3. Verwiider de frontplaat. Zie 'Frontplaat' op pagina 55.
4. Verwijder het primaire opslagstation. Zie 'Primaire opslagstations' op pagina 56.
5. Verwijder de houder voor het primaire 3,5-inch opslagstation. Zie 'Houder voor primair 3,5-inch opslagstation' op pagina 64.
6. Ontkoppel de kabels van de voedingseenheid van de systeemplaat.
7. Verwijder de voedingseenheid.

1. Installeer een nieuwe voedingseenheid.

1. Sluit de de voedingskabels aan op de systeemplaat.
2. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

E-slot

Vereiste

Lees voordat u begint de Bijlage B 'Belangrijke veiligheidsvoorschriften' op pagina 115 en druk de volgende instructies af.

Vervangingsprocedure

1. Verwijder de kap van de computer. Zie 'Computerkap' op pagina 50.

2. Ontkoppel de kabel van het e-slot van de systeemplaat.

3. Verwijder het e-slot.

1. Installeer het e-slot.

1. Sluit de kabel van het e-slot weer aan op de systeemplaat.
2. Installeer alle verwijderde onderdelen opnieuw. Sluit vervolgens het netsnoer en alle losgekoppelde kabels opnieuw op de computer aan.

Hoofdstuk 9. Help en ondersteuning

Zelfhulpbronnen

Gebruik de zelfhulpbronnen voor meer informatie over de computer en het oplossen van problemen.

Bronnen	Hoe krijg ik toegang?
Met de Vantage-app kunt u het volgende doen:Apparaatinstellingen configureren.UEFI BIOS, stuurprogramma's en firmware downloaden en installeren.Uw computer beveiligen tegen bedreigingen van buitenaf.De oorzaak van hardwareproblemen opsporen.De garantiestatus van de computer controleren.Toegang krijgen tot de gebruikershandleiding en nuttige artikelen.Opmerking:De beschikbare functies variëren, afhankelijk van het computermodel.	Typ Vantage in het zoekvak.
Productdocumentatie:Veiligheid en garantieInstallatiegidsDeze gebruikershandleidingRegulatory Notice	Ga naarhttps://pcsupport.lenovo.com.Volg daarna de aanwijzingen op het scherm om te filteren op de documentatie die u wilt.
Ondersteuningswebsite van Lenovo met de meest recente ondersteuningsinformatie voor de volgende items:Stuurprogramma's en softwareDiagnoseprogramma'sProduct- en ServicegarantieProduct- en onderdelendetailsHelp-informatie en veelgestelde vragen	https://pcsupport.lenovo.com
Windows Help-informatie	Open het menuStarten klik opHulp vragenof Tips.Gebruik Windows Search of de persoonlijke assistent Cortana®.Ondersteuningswebsite van Microsoft:https://support.microsoft.com

Lenovo bellen

Als u hebt geprobeerd het probleem zelf op te lossen en nog steeds hulp nodig hebt, kunt u het Klantsupportcentrum van Lenovo bellen.

Voordat u contact opneemt met Lenovo

Bereid het volgende voor voordat u contact opneemt met Lenovo:

1. Symptomen en bijzonderheden van problemen vastleggen:

2. Wat voor soort probleem is het? Doorlopend of incidenteel?

3. Een foutmelding of foutcode?
4. Welk besturingssysteem gebruikt u? En welke versie?
5. Welke programma's waren actief op het moment dat het probleem optrad?

6. Kan de fout worden gereproduceerd? Zo ja: hoe?

7. Systeeminformatie vastleggen:

8. Productnaam

9. Machinetype en serienummer

In de volgende afbeelding ziet u de locatie van de informatie over het machinetype en het serienummer van uw computer.

Tijdens de garantieperiode kunt u het Klantsupportcentrum van Lenovo bellen voor hulp.

Telefoonnummers

Voor een lijst met telefoonnummers van de ondersteuning van Lenovo in uw land of regio gaat u naar: https://pcsupport.lenovo.com/supportphonelist

Opmerking: Telefoonnummers kunnen zonder voorafgaande kennisgeving worden gewijzigd. Als het nummer voor uw land of regio ontbreekt, neemt u contact op met uw Lenovo-wederverkoper of met uw Lenovo-vertegenwoordiger.

De services zijn tijdens de garantieperiode beschikbaar

• Probleembepaling: Speciaal opgeleid personeel staat tot uw beschikking om u te helpen vast te stellen of er sprake is van een hardwareprobleem en zo ja, wat er gedaan moet worden.
• Reparatie van Lenovo-hardware: Als er is vastgesteld dat het probleem een hardwareprobleem is van een Lenovo-product dat onder de garantie valt, staat ons personeel klaar om u te helpen met reparatie of onderhoud.
• Wijzigingen in het ontwerp: Een enkele keer komt het voor dat er, na de verkoop, wijzigingen in een product moeten worden aangebracht. Lenovo of uw Lenovo-dealer zal dergelijke technische wijzigingen meestal in uw hardware aanbrengen.

Services niet gedekt

• Vervanging of gebruik van onderdelen die niet zijn gefabriceerd door Lenovo of van onderdelen zonder garantie
• Opsporing van de oorzaak van softwareproblemen
• Configuratie van het UEFI BIOS als onderdeel van een installatie of upgrade
• Wijzigingen, aanpassingen of upgrades van stuurprogramma's
• Installatie en onderhoud van netwerkbesturingssystemen (NOS)
  • Installatie en onderhoud van softwareprogramma's

Voor de algemene voorwaarden van de Lenovo Beperkte Garantie die van toepassing zijn op uw hardwareproduct van Lenovo, raadpleegt u de handleiding Veiligheid en garantie die bij uw computer is geleverd.

Aanvullende services aanschaffen

Zowel tijdens als na de garantieperiode kunt u bij Lenovo extra services aanschaffen op: https://www.lenovo.com/services

De naam en beschikbaarheid van een service kan per land en regio verschillen.

Bijlage A. Snelheid van systeemgeheugen

De Intel® Xeon®- of Intel Core™-microprocessors die compatibel zijn met deze ThinkStation-computer, hebben een geïntegreerde geheugencontroller. De geheugencontroller biedt de microprocessor directe toegang tot het systeemgeheugen. De snelheid van het systeemgeheugen wordt daarom bepaald door het type geheugenmodule, de frequentie, de grootte (capaciteit), het aantal geïnstalleerde geheugenmodules en het model microprocessor.

Opmerkingen:

• De feitelijke snelheid van de geheugenmodules is afhankelijk van het model microprocessor. Stel dat uw computer wordt geleverd met 2933 MT/s-geheugenmodules, maar dat de microprocessor slechts geheugenmodules tot 2666 MT/s ondersteunt. In dat geval is de snelheid van het systeemgeheugen niet hoger dan 2666 MT/s.
• De in uw computer ondersteunde microprocessormodellen kunnen verschillen. Neem contact met het Klantsupportcentrum van Lenovo op voor een lijst met ondersteunde microprocessormodellen.
• De geheugenmodules ECC worden niet ondersteund op de computermodellen met Intel Core i3-, i5- of i7-microprocessors.

Raadpleeg de volgende informatie over de snelheid van het systeemgeheugen:

• Bedrijfsvoltage van geheugenmodule: 1,2 V
• Frequentie van geheugenmodule: 2933 MT/s

Bijlage B. Belangrijke veiligheidsvoorschriften

Veiligheidsinformatie

Deze informatie helpt u uw computer veilig te gebruiken. Gebruik en bewaar alle informatie die bij uw computer is geleverd. De informatie in dit document vormt op geen enkele manier een wijziging van de voorwaarden in de koopovereenkomst of de Beperkte Garantie. Ga voor meer informatie naar:

De veiligheid van de klant is belangrijk. Onze producten worden ontworpen met het oog op veiligheid en effectiviteit. Personal computers zijn echter elektronische apparaten. Netsnoeren, voedingsadapters en andere onderdelen kunnen een veiligheidsrisico opleveren dat, met name bij onjuist gebruik en misbruik, kan leiden tot schade en lichamelijk letsel. Om deze risico's te verkleinen, dient u de bij het product geleverde instructies te volgen, zich te houden aan alle waarschuwingen op het product zelf en in de bedieningsinstructies, en de informatie in dit document zorgvuldig te lezen. Door de in dit document opgenomen informatie en de bij het product geleverde instructies nauwkeurig op te volgen, beschermt u zichzelf tegen gevaren en maakt u de werkomgeving van de computer een stuk veiliger. Als de computer wordt gebruikt op een manier die niet door de fabrikant wordt beschreven, kan dit nadelig zijn voor de beveiliging van de computer.

Opmerking: Deze informatie bevat verwijzingen naar voedingsadapters en batterijen. Ook andere producten (zoals luidsprekers en beeldschermen) worden geleverd met een externe voedingsadapter. Als u een dergelijk product in bezit hebt, is deze informatie ook daarop van toepassing. Bovendien kunnen er in computerproducten interne batterijen ter grootte van een munt ('knoopcellen') zijn verwerkt, waarmee de systeemklok in stand wordt gehouden wanneer de stekker niet in het stopcontact zit. De veiligheidsvoorschriften voor batterijen gelden dus voor alle computerproducten.

Situaties waarin onmiddellijk handelen vereist is

Door misbruik of achteloosheid kunnen producten beschadigd raken. Bepaalde schade aan producten is zo ernstig dat het product niet meer mag worden gebruikt voordat het is geïnspecteerd en, indien nodig, gerepareerd door een geautoriseerde onderhoudstechnicus.

Net als bij andere elektronische apparaten, moet u goed op het product te letten wanneer het is ingeschakeld.

In zeer uitzonderlijke gevallen kan het zijn dat u een geur waarneemt of rook dan wel vonkjes uit het product ziet komen. Het kan ook zijn dat u een ploppend, krakend of sissend geluid hoort. Dit kan erop wijzen dat een van de interne elektronische componenten op een gecontroleerde manier defect is geraakt. Het kan echter ook een indicatie zijn van een mogelijk gevaarlijke situatie. Neem in dergelijke gevallen nooit risico's en probeer niet zelf een diagnose te stellen. Neem voor hulp contact op met het Klantsupportcentrum. Een lijst met telefoonnummer's voor service en ondersteuning vindt u op de volgende website:

Controleer de computer en haar componenten regelmatig op schade, slijtage of andere tekenen van gevaar. Mocht u twijfels hebben over de conditie van een bepaalde component, gebruik het product

dan niet. Neem contact op met het Klantsupportcentrum of met de fabrikant van het product. U krijgt dan te horen hoe u het product kunt inspecteren en, indien nodig, kunt laten repareren.

In het onwaarschijnlijke geval dat een van de onderstaande omstandigheden zich voordoet of als u twijfelt aan de veiligheid van het product, stopt u het gebruik van het product, haalt u de stekker uit het stopcontact en ontkoppelt u de telefoonkabels. Neem voor verdere instructies contact op met het Klantsupportcentrum.

• Gebroken of beschadigde netsnoeren, stekkers, adapters, verlengsnoeren, piekspanningsbeveiligingen of voedingseenheden.
• Tekenen van oververhitting, rook, vonken of vuur.
• Schade aan een batterij (zoals barsten of deuken), spontane ontlading of lekkage uit de batterij (herkenbaar aan vreemde stoffen).
• Een krakend, sissend of knallend geluid of een sterke geur afkomstig uit het product.
• Aanwijzingen dat er vloeistof is gemorst of dat er iets op de computer, het netsnoer of de voedingsadapter is gevallen.
• De computer, het netsnoer of de adapter zijn nat geworden.
• Het product is gevallen of op welke manier dan ook beschadigd.
• Het product werkt niet normaal als u de bedieningsinstructies volgt.

Opmerking: Als u deze situatie constateert bij een product (bijvoorbeeld een verlengsnoer) dat niet is gefabriceerd door Lenovo, gebruik dit product dan niet meer totdat u advies hebt ingewonnen bij de fabrikant of totdat u een geschikte vervanging hebt gevonden.

Service en upgrades

Probeer niet zelf onderhoud aan het product uit te voeren, tenzij u hiertoe instructies hebt gekregen van het Klantsupportcentrum of van de documentatie. Schakel alleen een serviceprovider in die goedkeuring heeft voor het repareren van het desbetreffende product.

Opmerking: Sommige onderdelen van de computer kunnen door de gebruiker worden uitgebreid of vervangen. Upgrades worden meestal 'opties' genoemd. Vervangende onderdelen die zijn goedgekeurd om door de klant zelf te worden geïnstalleerd, worden Customer Replaceable Units of CRU's genoemd. CRU's zijn door Lenovo voorzien van documentatie met instructies voor vervanging van deze onderdelen door de klant. Volg bij het installeren of vervangen van dergelijke onderdelen steeds de instructies. Dat het aan/uit-lampje niet brandt, betekent niet noodzakelijkerwijs dat het spanningsniveau binnenin een product nul is. Voordat u de kap opent van een product dat is uitgerust met een netsnoer, dient u altijd te controleren of het apparaat uit staat en of de stekker van het product uit het stopcontact is gehaald. Bij vragen neemt u contact op met het Klantsupportcentrum.

Hoewel er geen bewegende onderdelen in de computer zitten als het netsnoer uit het stopcontact is gehaald, is het goed om de volgende waarschuwingen, omwille van uw veiligheid, ter harte te nemen.

Bewegende onderdelen:

Houd vingers en andere lichaamsdelen uit de buurt van gevaarlijke, bewegende onderdelen. Stel uzelf direct onder medische behandeling als u gewond raakt.

Heet oppervlak:

Vermijd contact met hete componenten in de computer. Tijdens het gebruik worden sommige componenten zo heet dat ze brandwonden aan de huid kunnen veroorzaken. Zet de computer uit, ontkoppel de voedingskabels en laat de componenten ongeveer tien minuten afkoelen voordat u de computerkap opent.

Plaats, nadat u een CRU hebt vervangen, alle beschermende kappen, inclusief de computerkap, terug voordat u de voeding aansluit en de computer gebruikt. Dat is belangrijk om een elektrische schok te helpen voorkomen en om te zorgen dat als onverwacht brand uitbreekt, wat in zeer zeldzame omstandigheden kan gebeuren, het effect hiervan wordt beperkt.

Scherpe randen:

Wees wanneer u CRU's vervangt voorzichtig met scherpe randen of hoekpunten die verwonding kunnen veroorzaken. Stel uzelf direct onder medische behandeling als u gewond raakt.

Netsnoeren en voedingsadapters

GEVAAR

Gebruik uitsluitend netsnoeren en voedingsadapters die door de fabrikant van het product zijn geleverd.

Netsnoeren dienen goedgekeurd te zijn voor veiligheid. Voor Duitsland, is dit H03VV-F, 3G, 0,75 mm ^2 of beter. In andere landen moet aan overeenkomstige veiligheidseisen zijn voldaan.

Wind een netsnoer nooit om een voedingsadapter of een ander voorwerp. Hierdoor kan er een mechanische spanning op het snoer komen te staan, waardoor het kan rafelen of scheuren. Dit kan gevaar opleveren.

Plaats netsnoeren altijd zo, dat niemand er op kan gaan staan of over kan vallen en dat er geen voorwerpen op kunnen worden gezet.

Voorkom dat netsnoeren en voedingsadapters nat worden. Laat een netsnoer of voedingsadapter bijvoorbeeld niet liggen bij een wasbak of toilet, of op een vloer die wordt schoongemaakt met een vloeibaar reinigingsmiddel. Vloeistoffen kunnen kortsluiting veroorzaken, met name als het netsnoer of de voedingsadapter slijtage vertoont ten gevolge van verkeerd gebruik. Bovendien kan vloeistof corrosie van de stekkers en/of aansluitpunten veroorzaken, hetgeen uiteindelijk kan leiden tot oververhitting.

Zorg ervoor dat de netstroomstekkers helemaal in het stopcontact zijn gestoken.

Gebruik geen voedingsadapter die sporen vertoont van corrosie aan de invoerpennen of sporen van oververhitting (zoals vervormd plastic) bij de aansluiting of op een ander deel van de voedingsadapter.

Maak nooit gebruik van een netsnoer waarvan de contactpunten sporen van roest, corrosie of oververhitting vertonen of waarvan het snoer of de stekker op welke manier dan ook beschadigd is.

Om mogelijke oververhitting te voorkomen mag u de voedingsadapter niet met kleding of andere voorwerpen bedekking, wanneer de voedingsadapter in een stopcontact is gestoken.

Kennisgeving voor het netsnoer

Opmerking: Het netsnoer en de adapter die bij dit product zijn geleverd, zijn uitsluitend bedoeld voor gebruik met dit product. Gebruik ze niet met andere producten.

Voor uw veiligheid levert Lenovo bij dit product een netsnoer voorzien van een stekker met randaarde. Ter voorkoming van een elektrische schok dient u dit netsnoer altijd alleen te gebruiken in combinatie met een stopcontact met randaarde.

Netsnoeren die door Lenovo in de Verenigde Staten en Canada worden geleverd, zijn geregistreerd door Underwriters Laboratories (UL) en gecertificeerd door de Canadian Standards Association (CSA).

Voor units die bedoeld zijn om te worden gebruikt op 115 volt: gebruik een UL-gecertificeerde en CSA-gecertificeerde kabelset bestaande uit minimaal 18 AWG, Type SVT of SJT, drie geleiders, maximaal 15 voet lang en een parallel blad, geaarde stekker geschikt voor 10 ampère, 125 volt.

Voor units die bedoeld zijn om te worden gebruikt op 230 volt (Amerikaans gebruik): gebruik een UL-gecertificeerde en CSA-gecertificeerde kabelset bestaande uit minimaal 18 AWG, Type SVT of SJT, drie geleiders, maximaal 15 voet lang en een tandemblad, geaarde stekker van 10 ampère, 250 volt.

Gebruik bij een netspanning van 230 V (buiten de Verenigde Staten): een netsnoer met een aangepaste, geaarde stekker. De combinatie van netsnoer en stekker dient goedgekeurd te zijn voor gebruik in het land waarin de apparatuur wordt geïnstalleerd.

Netsnoeren die door Lenovo zijn geleverd voor een bepaald land of regio, zijn gewoonlijk alleen in dat land verkrijgbaar.

Voor units die bedoeld zijn om in Duitsland te worden gebruikt: De netsnoeren moeten door de veiligheid zijn goedgekeurd. Voor Duitsland moet dit H05VV-F, 3G, 0,75 mm2 of beter zijn. Voor andere landen moeten de geschikte types dienovereenkomstig worden gebruikt.

Voor units die bedoeld zijn om in Denemarken te worden gebruikt: gebruik een kabelset met een geaarde stekker. De combinatie van netsnoer en stekker dient goedgekeurd te zijn voor gebruik in het land waarin de apparatuur wordt geïnstalleerd.

Voor apparaten die bedoeld zijn om te worden gebruikt in Noorwegen, Zweden, Finland: gebruik een kabelset met een tweepolige bevestigingsstekker. De combinatie van netsnoer en stekker dient goedgekeurd te zijn voor gebruik in het land waarin de apparatuur wordt geïnstalleerd.

Als u de pc wilt gebruiken in een ander land of een andere regio dan uw bestellocatie, moet u een extra netsnoer van Lenovo aanschaffen voor het land of de regio waar de pc zal worden gebruikt. Raadpleeg de handleiding voor het netsnoer op onze website https://pcsupport.lenovo.com, voor details. Bepaalde landen en regio's ondersteunen meerdere spanningen. Let dus op dat u het juiste netsnoer voor de bedoelde spanning bestelt.

Verlengsnoeren en vergelijkbare accessoires

Controleer of alle verlengsnoeren, piekspanningsbeveiligingen, noodvoedingen en stekkerdozen die u gebruikt, bestand zijn tegen de elektrische eisen van het product. Overbelast deze apparaten nooit. Als u stekkerdozen gebruikt, mag de belasting niet hoger zijn dan de invoerspecificatie van die stekkerdoos. Mocht u vragen hebben over (over)belasting, elektrische eisen en invoerspecificaties, neem dan contact op met een elektricien.

Stekkers en stopcontacten

GEVAAR

Als het stopcontact waarop u de computerapparatuur wilt aansluiten, beschadigd of verroest blijkt te zijn, gebruik het dan niet tot een gekwalificeerde elektricien het heeft vervangen.

Verbuig of verander de stekker niet. Als de stekker beschadigd is, bestel dan een vervangend exemplaar bij de fabrikant.

Gebruik voor de computer niet hetzelfde stopcontact als voor andere elektrische apparaten die veel stroom gebruiken. Het voltage kan dan instabiel worden, en dit kan leiden tot schade aan de computer, de gegevens en/of de aangesloten apparatuur.

Bepaalde producten worden geleverd met een stekker met randaarde. Deze stekker past alleen in een stopcontact met randaarde. Dit is een veiligheidsvoorziening. Steek dergelijke stekkers alleen in een geaard stopcontact. Neem, als u de stekker niet in het stopcontact kunt steken, contact op met een elektricien voor een goedgekeurde stopcontactadapter of vervang het stopcontact door een exemplaar met deze beveiligingsfunctie. Voorkom overbelasting van het stopcontact. De totale systeembelasting mag niet hoger zijn dan 80 procent van de specificatie van de groep. Mocht u vragen hebben over (over)belasting of specificaties van groepen, neem dan contact op met een elektricien.

Zorg dat het stopcontact dat u gebruikt, correct bedraad is, goed bereikbaar is en zich in de buurt van de apparatuur bevindt. Zorg dat het netsnoer niet helemaal strak staat, hierdoor kan het slijten.

Controleer of het stopcontact dat u gebruikt, de juiste spanning en stroomsterkte levert voor het apparaat dat u installeert.

Wees voorzichtig als u de stekker in het stopcontact steekt of eruit haalt.

Kennisgeving voedingseenheid

Verwijder nooit de kap van de voedingseenheid of van enige component waarop het volgende label is bevestigd.

In componenten met dit label, bevinden zich gevaarlijke spannings-, stroom- of energieniveaus. Er bevinden zich in deze componenten geen onderdelen die onderhoud vereisen. Als u vermoedt dat er met een van deze onderdelen een probleem is, neem dan contact op met een onderhoudstechnicus.

Externe apparatuur

WAARSCHUWING:

Sluit geen andere externe kabels of snoeren aan dan USB- en 1394-kabels als de computer is ingeschakeld. Anders kan de computer beschadigd raken. Om schade aan de aangesloten apparaten te voorkomen, dient u na het uitschakelen van de computer minimaal vijf seconden te wachten voordat u de externe apparaten ontkoppelt.

Kennisgeving lithium-knoopcelbatterij

GEVAAR

Als de batterij op onjuiste wijze wordt vervangen, bestaat er explosiegevaar.

Als de knoopcelbatterij geen CRU is, moet u de knoopcelbatterij niet proberen te vervangen. Het vervangen van de batterij moet worden uitgevoerd door een reparatiebedrijf dat door Lenovo is geautoriseerd.

Deze door Lenovo geautoriseerde bedrijven recyclen Lenovo-batterijen volgens de plaatselijke wet- en regelgeving.

Als u de lithium-knoopcelbatterij vervangt, moet u uitsluitend hetzelfde type of een vergelijkbaar type gebruiken dat wordt aanbevolen door de fabrikant. De batterij bevat lithium en kan bij verkeerd gebruik exploderen. Inslikken van de lithiumknoopcelbatterij leidt binnen slechts twee uur tot verstikking of interne brandwonden en kan zelfs de dood tot gevolg hebben.

Houd batterijen buiten bereik van kinderen. Als de lithiumknoopcelbatterij wordt ingeslikt of in een lichaamsdeel terechtkomt, zorg dan onmiddellijk voor medische behandeling.

Houd u aan het volgende:

• Gooi of dompel de batterij niet in het water
• Let op dat de batterij niet warmer wordt dan 100 °C
  • Haal de batterij niet uit elkaar
• Bewaren in een omgeving met extreem lage luchtdruk
• Plaats de batterij niet in een omgeving met zeer hoge luchtdruk
• Verbrijzel, doorboor, snijd en verbrand de batterij niet

Gooi de batterij niet bij het huisvuil weg, maar behandel deze als klein chemisch afval.

De volgende verklaring geldt voor gebruikers in de staat Californië (VS).

Californië: Informatie over perchloraat:

Producten die zijn uitgerust met lithium-knoopcelbatterijen met mangaandioxide, kunnen perchloraat bevatten.

Perchloraat materiaal - speciale behandeling kan een vereiste zijn. Ziehttps://www.dtsc.ca.gov/hazardouswaste/perchlorate/

Warmte en ventilatie

Computers, voedingsadapters en veel accessoires genereren warmte als ze aan staan en als een batterij wordt opgeladen. Neem daarom altijd de volgende elementaire voorzorgsmaatregelen:

• Laat uw computer, voedingsadapter of accessoires niet te lang op uw schoot liggen als deze aan staan of als de batterij wordt opgeladen. Uw computer, voedingsadapter en veel accessoires produceren warmte tijdens normaal gebruik. Langdurig contact met uw lichaam of kleding kan ongemak en zelfs brandwonden veroorzaken.
• Laad de batterij niet op en werk niet met uw computer, voedingsadapter of toebehoren in de nabijheid van ontvlambare materialen of in een omgeving met explosiegevaar.
• Ventilatieopeningen, ventilatoren en koelvinblokken maken deel uit van het product omwille van de veiligheid, het comfort en een betrouwbare werking. Deze voorzieningen kunnen per ongeluk geblokkeerd raken als u het product op een bed, zitbank, vloerkleed of andere zachte ondergrond plaatst. Zorg ervoor dat deze voorzieningen nooit geblokkeerd, bedekt of uitgeschakeld raken.

Controleer minstens eens per drie maanden of er zich geen stof ophoopt in of op uw desktopcomputer. Schakel de stroom uit en haal de stekker uit het stopcontact voordat u met de controle van uw computer begint; verwijder alle stof dat zich in openingen in de frontplaat bevindt. Als u van buitenaf ziet dat er zich stof heeft opgehoopt in de computer, verwijder dat dan en vergeet niet om de inlaat van het koelelement, de sleuven in de voedingseenheid en de ventilatoren schoon te maken. Zet de computer altijd uit en haal de stekker uit het stopcontact voordat u de kap opent. Probeer te voorkomen dat uw computer wordt gebruikt binnen 60 cm van plaatsen waar veel wordt gelopen. Mocht een dergelijke opstelling onvermijdelijk zijn, controleer dan vaker of de computer niet vuil is en maak de computer indien nodig vaker schoon.

Neem voor uw eigen veiligheid en voor het in stand houden van optimale computerprestaties altijd de volgende elementaire voorzorgsmaatregelen voor uw desktopcomputer:

• Houd de kap gesloten zolang de stekker in het stopcontact zit.
• Controleer regelmatig of de buitenkant van de computer niet bestoft is.
• Verwijder al het stof uit de ventilatiesleuven en -openingen in de frontplaat. Als de computer in een stoffige of drukke omgeving staat, kan het nodig zijn de computer vaker schoon te maken.
• Houd de ventilatieopeningen vrij en zorg dat er niets vóór staat.
• Plaats uw computer niet in een kast of ander meubelstuk, want dit vergroot de kans dat de computer oververhit raakt.
• De lucht die in de computer wordt gezogen, mag niet warmer zijn dan 35 °C.
• Installeer geen apparaten voor het filteren van lucht. Deze kunnen een goede koeling in de weg staan.

Veiligheidsvoorschriften voor elektriciteit

GEVAAR

Elektrische stroom van lichtnet-, telefoon- en communicatiekabels is gevaarlijk.

Houd u ter voorkoming van een schok aan het volgende:

• Gebruik de computer niet tijdens onweer.
• Sluit tijdens onweer geen kabels aan en ontkoppel ze niet. Voer ook geen installatie-, onderhouds- of configuratiewerkzaamheden aan dit product uit tijdens onweer.
• Sluit alle netsnoeren aan op correct bedrade, geaarde stopcontacten.
• Sluit het netsnoer van alle apparaten die op dit product worden aangesloten, aan op een correct geaard stopcontact.
• Gebruik indien mogelijk slechts één hand bij het aansluiten en loskoppelen van signaalkabels.
• Zet een apparaat nooit aan als dit brand-, water- of structuurschade vertoont.
• Ontkoppel alle netsnoeren, batterijen en snoeren voordat u de kap van een apparaat opent, tenzij de installatie- of configuratie-instructies expliciet anders voorschrijven.
• Gebruik de computer niet voordat de behuizingen van de interne onderdelen vastzitten. Gebruik de computer nooit wanneer interne onderdelen en circuits blootliggen.

GEVAAR

Als u dit product of een aangesloten apparaat installeert, verplaatst of opent, houd u dan bij het aansluiten en loskoppelen van de kabels aan de volgende procedures.

Aansluiten:

1. Zet alles UIT.
2. Sluit eerst alle kabels aan op de apparaten.
3. Sluit de signaalkabels aan.
4. Steek de stekkers in het stopcontact.
5. Zet de apparaten AAN.

Ontkoppelen:

1. Zet alles UIT.
2. Haal eerst de stekkers uit het stopcontact.
3. Ontkoppel de signaalkabels.
4. Ontkoppel alle kabels van de apparaten.

Voordat u andere elektrische kabels en snoeren op de computer aansluit, moet u eerst de stekker uit het stopcontact halen.

De stekker mag pas in het stopcontact worden gestoken nadat u alle andere kabels en snoeren hebt aangesloten op de computer.

GEVAAR

Tijdens onweer dient u geen vervangingen uit te voeren en dient u het telefoonsnoer niet aan te sluiten of te ontkoppelen.

Laserveiligheidsinformatie

WAARSCHUWING:

Als u laserproducten (bijvoorbeeld cd-rom-stations, dvd-stations, glasvezelapparatuur of speciale zenders) installeert, let dan op het volgende:

• Open de behuizing niet. Als u de kap van het laserproduct opent, kunt u worden blootgesteld aan gevaarlijke laserstraling. In het apparaat bevinden zich geen onderdelen die kunnen worden vervangen.
• Het wijzigen van instellingen of het uitvoeren van procedures anders dan hier is beschreven, kan leiden tot blootstelling aan gevaarlijke straling.

GEVAAR

Sommige laserproducten bevatten een ingebouwde laserdiode van Klasse 3B. Let op het volgende: Laserstraling indien geopend. Kijk niet in de laserstraal en vermijd direct contact met de laserstraal.

Kennisgeving LCD (liquid crystal display)

GEVAAR

Om schokgevaren te voorkomen:

• Open de behuizing niet.
• Bedien dit product alleen wanneer de standaard is bevestigd.
• U moet dit product niet aansluiten of loskoppelen tijdens onweer.
• De stekker van het netsnoer moet zijn aangesloten op een correct bedraad, geaard stopcontact.
• Apparatuur waarop dit product wordt aangesloten, moet tevens worden aangesloten op correct bedraad, geaarde stopcontacten.
• Als u het beeldscherm wilt isoleren van het elektriciteitsnet, moet u de stekker uit het stopcontact halen. Het stopcontact moet eenvoudig toegankelijk zijn.

Behandeling:

- Als uw beeldscherm meer dan 18 kg (39,68 lb) weegt, raden we u aan deze met twee mensen te verplaatsen of te tillen.

Product verwijderen (TFT-schermen):

- De fluorescentielamp in het LCD-scherm bevat kwik; afvoeren volgens lokale, provinciale of federale wetgeving.

Waarschuwingen batterij:

• Risico op explosie als batterij door een incorrect type wordt vervangen.
• Gooi gebruikte batterijen weg volgens de instructies.

Een hoofdtelefoon, oortelefoon of headset gebruiken

- Als uw computer is uitgerust met zowel een hoofdtelefoonaansluiting als een audio-lijnuitgang, sluit uw hoofdtelefoon, oortelefoon of headset dan altijd aan op de hoofdtelefoonaansluiting. De hoofdtelefoonaansluiting biedt echter geen ondersteuning voor de microfoon van de headset.

- Als uw computer is uitgerust met zowel een headsetaansluiting als een audio-lijnuitgang, sluit uw hoofdtelefoon, oortelefoon of headset dan altijd aan op de headsetaansluiting.

Een te hoog geluidsvolume van de hoofdtelefoon of oortelefoon kan leiden tot schade aan het gehoor. Als u de equalizer op het maximumniveau instelt, wordt de uitvoerspanning verhoogd en het volume van de hoofdtelefoon of oortelefoon. Om uw gehoor te beschermen stelt u de equalizer in op een gepast niveau.

Het overmatige gebruik van hoofd- of oortelefoons gedurende een langere tijd bij een hoog volume kan gevaarlijk zijn als de uitvoer van de hoofd- of oortelefoonaansluitingen niet voldoet aan de specificaties van EN 50332-2. De uitvoer die uw computer aan de hoofdtelefoon levert, voldoet aan EN 50332-2 Sub 7. Deze specificatie beperkt de RMS uitvoerspanning van de computer tot 150 mV. Voorkom gehoorschade en controleer of de hoofd- of oortelefoon die u gebruikt, eveneens voldoet aan EN 50332-2 (Artikel 7-beperkingen) of een spanning van 75 mV. Gebruik van een hoofd- of oortelefoon die niet voldoet aan EN 50332-2 kan, ten gevolge van een te hoog geluidsdrukniveau, schadelijk zijn voor het gehoor.

Als uw Lenovo-computer is geleverd met een hoofdtelefoon of oortelefoon in de verpakking, voldoet de combinatie van de computer met de hoofdtelefoon of oortelefoon al aan de specificaties van EN 50332-1. Gebruikt u een andere hoofd- of oortelefoon, controleer dan of die voldoet aan EN 50332-1 (Artikel 6.5). Gebruik van een hoofd- of oortelefoon die niet voldoet aan EN 50332-1 kan, ten gevolge van een te hoog geluidsdrukniveau, schadelijk zijn voor het gehoor.

Kennisgeving verstikkingsgevaar

VERSTIKKINGSGEVAAR - product bevat kleine onderdelen.

Houd het product uit de buurt van kinderen onder de drie jaar.

Kennisgeving over plastic zakken

Plastic zakken kunnen gevaarlijk zijn. Houd plastic zakken uit de buurt van baby's en kinderen om de kans op verstikking te voorkomen.

Kennisgeving glazen onderdelen

WAARSCHUWING:

Bepaalde onderdelen van uw product kunnen van glas zijn gemaakt. Dit glas kan breken als het product op een harde ondergrond valt of een harde klap krijgt. Als het glas breekt, raak het dan niet aan en probeer het niet te verwijderen. Gebruik uw product niet meer tot het glas door bevoegd onderhoudspersoneel is vervangen.

Kennisgevingen over de plaatsing van computers

Onjuiste plaatsing van de computer kan leiden tot verwonding van kinderen.

- Plaats de computer op een stevig, laag meubel of op een meubel dat is verankerd.

- Zet de computer niet aan de rand van het meubel.

- Houd de computerkabels buiten bereik van kinderen.

- Bepaalde voorwerpen, zoals speelgoed, kunnen kinderen aantrekken. Houd dergelijke voorwerpen weg van de computer.

Houd kinderen in de gaten in ruimten waar de bovenstaande veiligheidsinstructies niet geheel in acht kunnen worden genomen.

Verklaring over gevaarlijke spanning

GEVAAR

Haal alle netsnoeren uit het stopcontact voordat u de computerkap verwijdert of enig onderdeel verwijdert waaraan het bovenstaande label is bevestigd.

Haal componenten waaraan het bovenstaande label is bevestigd, NIET uit elkaar. Deze componenten bevatten geen onderdelen die kunnen worden vervangen of onderhouden.

Uw product is ontworpen voor veilig gebruik. Componenten met dit label bevatten echter gevaarlijke spannings-, stroom- en energieniveaus. Uit elkaar halen van deze componenten kan leiden tot brand en zelfs de dood. Als u vermoedt dat er met een van deze onderdelen een probleem is, neem dan contact op met een onderhoudstechnicus.

WAARSCHUWING:

Fel licht, mogelijk schade aan huid of ogen. Ontkoppel de voeding voordat u onderhoud uitvoert.

WAARSCHUWING:

Infraroodlicht, mogelijk schade aan huid of ogen. Ontkoppel de voeding voordat u onderhoud uitvoert.

Oogcomfort

De eigenschappen van het beeldscherm zorgen in combinatie met de volgende opmerkingen voor minder vermoeide ogen en meer comfort.

Ga voor tips over het minimaliseren van visuele vermoeidheid naar https://www.lenovo.com/us/en/safecomp/en lees 'Minimizing Visual Fatigue'.

Tip over de kennisgeving van de gevaarpreventie

De computer kan leiden tot verwondingen bij kinderen als deze zich niet op een geschikte plaats bevindt. Volg deze tips om kinderen te beschermen tegen schade veroorzaakt door een vallende computer:

• Plaats de computer of beeldschermen op een stevig, laag meubel of op een meubel dat is verankerd. Zet de computers of beeldschermen zo ver mogelijk van de rand van het meubel.
• Houd afstandsbedieningen, speelgoed en andere items die de aandacht van kinderen trekken, uit de buurt van de computers of beeldschermen.
• Houd de computer- of beeldschermkabels buiten het bereik van kinderen.
• Houd kinderen in de gaten in ruimtes waar deze veiligheidstips niet opgevolgd worden.

WAARSCHUWING:

Bepaalde onderdelen van uw product kunnen van glas zijn gemaakt. Dit glas kan breken als het product op een harde ondergrond valt of een harde klap krijgt. Als het glas breekt, raak het dan niet aan en probeer het niet te verwijderen. Gebruik uw product niet meer tot het glas door bevoegd onderhoudspersoneel is vervangen.

Voorkomen van statische elektriciteit

Statische elektriciteit is ongevaarlijk voor uzelf, maar kan de computeronderdelen en de opties zwaar beschadigen. Onjuiste behandeling van onderdelen die gevoelig zijn voor statische elektriciteit kan leiden tot schade aan die onderdelen. Wanneer u een optie of een CRU uitpakt, open de antistatische verpakking dan pas wanneer u instructie krijgt om de desbetreffende optie of CRU te installeren.

Als u werkt met opties of CRU's, of handelingen binnenin de computer uitvoert, neem dan de volgende voorzorgsmaatregelen om schade ten gevolge van statische elektriciteit te voorkomen:

• Beweeg zo min mogelijk. Door wrijving kan er statische elektriciteit ontstaan.
• Ga voorzichtig met de onderdelen om. Pak adapters, geheugenmodules en andere printplaten bij de rand beet. Raak nooit onbeschermde elektronische circuits aan.
• Zorg dat ook anderen de componenten niet aanraken.
• Wanneer u een nieuwe optie installeert die gevoelig is voor statische elektriciteit, houd dan de antistatische verpakking met dat onderdeel minstens 2 seconden tegen een metalen afdekplaatje van een uitbreidingssleuf of een ander ongeverfd metalen oppervlak op de computer. Hiermee vermindert u de statische lading van de verpakking en van uw lichaam.
• Installeer het onderdeel dat gevoelig is voor statische elektriciteit zo mogelijk direct vanuit de antistatische verpakking, zonder het eerst neer te leggen. Als u het onderdeel neer moet leggen nadat u het uit de verpakking hebt gehaald, leg het dan op de antistatische verpakking op een vlakke ondergrond.
• Leg het onderdeel niet op de computerkap of op een metalen ondergrond.

Gebruiksomgeving

Maximumhoogte (zonder kunstmatige druk)

• In bedrijf: Van -15,2 m tot 3048 m
• Opslag: Van -15,2 m tot 10.668 m

Temperatuur

• In bedrijf: Van 10 °C tot 35 °C
- Opslag zonder verpakking: Van -10 °C tot 60 °C

Opmerking: Als uw computer wordt opgeslagen of vervoerd bij temperaturen onder de 10 °C, laat de computer dan langzaam opwarmen naar een optimale gebruikstemperatuur vóórdat u hem gebruikt. Dit proces kan maximaal twee uur duren. Het gebruik van de computer bij een lagere temperatuur kan leiden tot onherstelbare schade aan uw computer.

Relatieve vochtigheid

• In bedrijf: 10% tot 80% (geen condensatie)
- Opslag: 10% tot 90% (geen condensatie)

Reiniging en onderhoud

Met de juiste zorg en het juiste onderhoud kunt u op uw computer vertrouwen. De volgende onderwerpen bevatten informatie om u te helpen de prestaties van uw computer optimaal te houden.

Basisonderhoudstips

Houd u aan de volgende richtlijnen om uw computer optimaal te laten functioneren:

• Gebruik de computer in een schone, droge omgeving. Plaats de computer op een stevige, horizontale ondergrond.
• Bedek de ventilatiegaten niet. Deze ventilatiegaten voorkomen oververhitting van de computer.
• Houd elektrische apparaten zoals ventilatoren, radio's, zware luidsprekers, airconditioners en magnetrons uit de buurt van de computer, want het sterke magnetische veld dat door dergelijke apparaten wordt veroorzaakt, kan schade toebrengen aan het beeldscherm en aan de gegevens op de vaste schijf.

- Houd etenswaren en dranken uit de buurt van de diverse onderdelen van de computer. Door etensresten en gemorste dranken kunnen het toetsenbord en de muis plakkerig worden en niet meer functioneren.

- Zorg dat de aan/uit-knop en de andere knoppen niet nat worden. Vocht tast niet alleen de onderdelen aan, maar leidt ook tot een verhoogde kans op een elektrische schok.

- Haal de stroomkabel altijd aan de stekker uit het stopcontact in plaats van aan de kabel.

- Houd de computersoftware, stuurprogramma's en besturingssysteem up-to-date.

• Leeg de prullenbak regelmatig.

- Schoon in uw e-mailprogramma af en toe de mappen op voor uw Postvak IN, Verzonden items en Gewiste items.

- Schoon bestanden op en maak ruimte op het opslagstation en in het geheugen vrij om prestatieproblemen te voorkomen.

- Houd een logboek bij. Noteer daarin bijvoorbeeld belangrijke wijzigingen van de software of de hardware, updates van stuurprogramma's, incidentele problemen en wat u hebt gedaan om ze op te lossen, en andere problemen die u bent tegengekomen. De oorzaak van een probleem kan een wijziging in de

hardware zijn, een wijziging in de software of andere acties die kunnen hebben plaatsgevonden. Met behulp van een logboek kunt u of een Lenovo-technicus de oorzaak van een probleem opsporen.

• Maak regelmatig een back-up van de gegevens op het opslagstation. U kunt het opslagstation vanaf een back-up herstellen.
• Maak zo snel mogelijk een herstelmedium. U kunt het herstelmedium gebruiken om uw besturingssysteem te herstellen zelfs als Windows niet start.
• Ontvang de meest recente updatepatches voor het besturingssysteem, softwareprogramma's en apparaatstuurprogramma's.

Onderhoudstips voor het verplaatsen van de computer

Neem bij het vervoeren van de computer de volgende voorzorgsmaatregelen in acht:

1. Maak een back-up van de gegevens op het opslagstation.
2. Verwijder alle media uit de stations en schakel alle aangesloten apparatuur uit en zet vervolgens de computer uit. Haal vervolgens alle stekkers uit het stopcontact en ontkoppel alle kabels die op de computer zijn aangesloten.
3. Als u het originele verpakkingsmateriaal hebt bewaard, kunt u de onderdelen hierin verpakken. Als u gebruikmaakt van andere dozen, moet u de onderdelen eerst afzonderlijk goed inpakken, zodat ze niet beschadigd raken.

Wanneer u de computer naar een ander land of een andere regio verhuist, moet u rekening houden met de plaatselijke standaarden voor elektriciteit. Als de plaatselijke stopcontacten verschillen van de soort die u momenteel gebruikt, neem dan contact op met het klantsupportcentrum van Lenovo om een nieuwe stekkeradapter of een nieuw netsnoer te kopen.

Verwijder alle media uit de stations en schakel alle aangesloten apparatuur uit en zet vervolgens de computer uit. Haal vervolgens alle stekkers uit het stopcontact en ontkoppel alle kabels die op de computer zijn aangesloten.

Het is een goede gewoonte om de computer regelmatig schoon te maken. Zo beschermt u de oppervlakken en voorkomt u storingen.

De computer schoonmaken: Maak het oppervlak schoon met een pluisvrije doek die in milde zeep en water is bevochtigd. Breng geen vloeistoffen rechtstreeks op het oppervlak aan.

Het toetsenbord schoonmaken: Maak de toetsen een voor een schoon met een pluisvrije doek die in milde zeep en water is bevochtigd. Als u meerdere toetsen tegelijk probeert schoon te maken, kan de doek achter een aangrenzende toets blijven haken, waardoor de toets beschadigd kan raken. Sproei geen reinigingsmiddel rechtstreeks op het toetsenbord. Als u stof of kruimels onder de toetsen wilt verwijderen, kunt u gebruikmaken van een cameraborsteltje met blower of koude lucht van een haardroger.

Het computerbeeldscherm schoonmaken: Krassen, vet, stof, chemische producten en ultraviolet licht kunnen de prestaties van het beeldscherm negatief beïnvloeden. Veeg het beeldscherm voorzichtig schoon met een zachte, pluisvrije doek. Als u een kras op het scherm ziet, kan het een vlek zijn. Wrijf de vlek voorzichtig schoon met een zachte, droge doek. Als de vlek niet verdwijnt, bevochtigt u een zachte, stofvrije doek met water of een reinigingsmiddel voor brillen. Breng niet rechtstreeks vloeistoffen op het beeldscherm aan. Zorg ervoor dat het scherm droog is voordat u het scherm sluit.

Bijlage C. Informatie over toegankelijkheid en ergonomie

In dit hoofdstuk krijgt u informatie over toegankelijkheid en ergonomie.

Informatie voor gehandicapten

Lenovo wilt gebruikers met een gehoor- of mobiliteitsbeperking of een visuele beperking meer toegang bieden tot informatie en technologie. In dit gedeelte vindt u informatie over de manier waarop Lenovo deze gebruikers kan helpen optimaal van hun computerervaring te profiteren. De meest recente informatie over toegankelijkheid vindt u op de volgende internetpagina:

Sneltoetsen van het toetsenbord

In de volgende lijst staan sneltoetsen waarmee u uw computer gemakkelijker kunt gebruiken.

Opmerking: Afhankelijk van het toetsenbord zijn sommige van de volgende sneltoetsen mogelijk niet beschikbaar.

• Toets met Windows-logo+U: Toegankelijkheidscentrum openen
• Acht seconden op rechter Shift-toets drukken: Filtertoetsen in- of uitschakelen
• Shift vijf keer indrukken: Plaknotitietoetsen in- of uitschakelen
• Num Lock vijf seconden indrukken: Wisseltoetsen in- of uitschakelen
• Linker Alt+Linker Shift+Num Lock: Muistoetsen in- of uitschakelen
• Linker Alt+Linker Shift+PrtScn (of PrtSc): Hoog contrast in- of uitschakelen

Ga voor meer informatie naar https://windows.microsoft.com en voer een zoekopdracht uit met een van de volgende trefwoorden: keyboard shortcuts, key combinations, shortcut keys.

Toegankelijkheidscentrum

Met het Toegankelijkheidscentrum van het Windows-besturingssysteem kun u uw computers zo configureren dat ze aan uw fysieke en cognitieve behoeften voldoen.

Het Toegankelijkheidscentrum openen:

1. Ga naar Configuratiescherm en bekijk per categorie.
2. Klik op Toegankelijkheid → Toegankelijkheidscentrum.
3. Kies het gewenste hulpmiddel door de aanwijzingen op het scherm te volgen.

Het Toegankelijkheidscentrum bevat doorgaans de volgende hulpprogramma's:

- Vergrootglas

Het Vergrootglas is een handig hulpmiddel dat een deel van of uw gehele scherm vergroot zodat u de items beter kunt zien.

- Verteller

De Verteller is een schermleesprogramma dat hardop voorleest wat er op het scherm wordt weergegeven en gebeurtenissen, zoals foutmeldingen, beschrijft.

- Schermtoetsenbord

Als u liever gegevens op uw computer intypt of invoert met een muis, joystick of ander aanwijsapparaat in plaats van een echt toetsenbord te gebruiken, kunt u het Schermtoetsenbord gebruiken. Het

Schermtoetsenbord is een visueel toetsenbord met alle standaardtoetsen. U kunt toetsen selecteren met de muis of een ander aanwijsapparaat, of u kunt erop tikken om toetsen te selecteren als uw computer een multitouch-scherm ondersteunt.

- Hoog contrast

Hoog contrast is een functie waarmee het kleurcontrast van bepaalde tekst en afbeeldingen op het scherm wordt verhoogd. Hierdoor zijn die items beter te onderscheiden en eenvoudiger te herkennen.

• Gepersonaliseerd toetsenbord

Pas de toetsenbordinstellingen aan om het gebruik van het toetsenbord te vereenvoudigen. U kunt het toetsenbord bijvoorbeeld gebruiken om de aanwijzer te besturen en het invoeren van bepaalde toetscombinaties met het toetsenbord te vereenvoudigen.

- Persoonlijke muis

Pas de muisinstellingen aan om het gebruik van de muis te vereenvoudigen. U kunt bijvoorbeeld de weergave van de aanwijzer wijzigen en het beheer van vensters met uw muis vereenvoudigen.

Spraakherkenning

Met spraakherkenning kunt u uw computer besturen met behulp van uw stem.

U kunt mondelinge instructies gebruiken om het toetsenbord en de muis te besturen. Met mondelinge instructies kunt u programma's starten, menu's openen, op voorwerpen op het scherm klikken, tekst dicteren in documenten, en e-mails schrijven en verzenden.

Spraakherkenning gebruiken:

1. Ga naar Configuratiescherm en bekijk per categorie.
2. Klik op Toegankelijkheid → Spraakherkenning.
3. Volg de aanwijzingen op het scherm.

Schermleestechnologieën zijn hoofdzakelijk bedoeld voor programma-interfaces, Help-systemen en verschillende online documenten. Voor aanvullende informatie over schermleesprogramma's raadpleegt u de onderstaande bronnen:

• Het gebruik van PDF-documenten met schermleesprogramma's:
  https://www.adobe.com/accessibility.html?promoid=DJGVE
• De JAWS-schermlezer gebruiken:
  https://www.freedomscientific.com/Products/Blindness/JAWS
• De NVDA-schermlezer gebruiken:
  https://www.nvaccess.org/

Schermresolutie

U kunt de tekst en afbeeldingen op het scherm leesbaarder maken door de schermresolutie van uw computer aan te passen.

De schermresolutie aanpassen:

1. Klik met de rechtermuisknop op een leeg gebied op het bureaublad en klik vervolgens op
   Beeldscherminstellingen → Beeldscherm.
2. Volg de aanwijzingen op het scherm.

Opmerking: Als u een te lage resolutie instelt, passen bepaalde items wellicht niet meer op het scherm.

Aanpasbare itemgrootte

U kunt de items op het scherm leesbaarder maken door de itemgrootte te wijzigen.

- Om de itemgrootte tijdelijk te wijzigen, gebruikt u het vergrootglashulpmiddel in het Toegankelijkheidscentrum.

- De itemgrootte permanent wijzigen:

- Wijzig de grootte van alle items op het scherm.

1. Klik met de rechtermuisknop op een leeg gebied op het bureaublad en klik vervolgens op Beeldscherminstellingen → Beeldscherm.
2. Wijzig de itemgrootte volgens de aanwijzingen op het scherm. Voor sommige toepassingen wordt uw configuratie mogelijk pas van kracht nadat u zich afmeldt en vervolgens opnieuw aanmeldt.

- Wijzig de grootte van de items op een webpagina.

Houd Ctrl ingedrukt en druk vervolgens op de plustekentoets (+) om de tekst te vergroten of de minustekentoets (−) om de tekst te verkleinen.

- Wijzig de grootte van de items op het bureaublad of in een venster.

Opmerking: Deze functie werkt mogelijk niet in alle vensters.

Als uw muis een wiel heeft, houdt u Ctrl ingedrukt en bladert u met het wieltje om de itemgrootte te wijzigen.

Aansluitingen met industriële standaard

Uw computer beschikt over aansluitingen met industriële standaard waarop u hulpapparaten kunt aansluiten.

Documentatie in toegankelijke indelingen

Lenovo biedt elektronische documentatie in toegankelijke indelingen, zoals van tags voorziene PDF-bestanden of HTML-bestanden (Hypertext Markup Language). Elektronische documentatie van Lenovo wordt ontwikkeld om te garanderen dat slechtziende gebruikers de documentatie middels een schermlezer kunnen lezen. Elke afbeelding in de documentatie beschikt ook over voldoende alternatieve tekst zodat slechtziende gebruikers de afbeelding kunnen begrijpen als ze een schermlezer gebruiken.

Ergonomisch werken

Ergonomische gewoonten zijn belangrijk, niet alleen om zo veel mogelijk uit uw pc te halen, maar vooral ook om ongemak te voorkomen. Richt uw werkplek zodanig in dat de opstelling van de apparatuur aansluit bij uw individuele wensen en bij het soort werk dat u doet. Denk bij het werken met de computer aan uw gezondheid, dat verhoogt uw prestaties én uw comfort.

Werken buiten een vaste kantooromgeving kan betekenen dat u zich regelmatig moet aanpassen aan een nieuwe omgeving. Het aanpassen van lichtbronnen, een actieve zithouding en de plaatsing van de computerhardware kunnen u helpen uw prestaties te verbeteren en meer comfort te creëren.

In dit voorbeeld wordt een persoon afgebeeld in een conventionele bureauopstelling. Ook als u niet aan een bureau werkt, verdient het aanbeveling om deze tips zoveel mogelijk te volgen. Ontwikkel goede gewoonten en ze zullen je goed van pas komen.

Algemene houding: geregeld even gaan verzitten helpt het best tegen het ongemak dat door lang in dezelfde houding werken wordt veroorzaakt. Vaak even pauzeren is ook heel goed om kleine ongemakken tegen te gaan die met uw werkhouding te maken hebben.

Beeldscherm: plaats het beeldscherm op een comfortabele kijkafstand van ongeveer 510 tot 760 mm. Vermijd reflecties van lampen of zonlicht. Maak het beeldscherm regelmatig schoon en stel de helderheid en het contrast zo in dat u een goed beeld hebt. Druk op de toetsen voor helderheidregeling om de helderheid van het beeldscherm aan te passen.

Stand van het hoofd: houd uw hoofd en nek in een comfortabele en neutrale (verticaal of rechtop) stand.

Stoel: gebruik een stoel met verstelbare hoogte die voldoende steun voor uw rug geeft. Stel de stoel in op de door u gewenste stand.

De plaats van armen en handen: maak gebruik van de armsteunen, indien aanwezig, of van een deel van het bureaublad om uw armen op te laten rusten. Houd uw onderarmen, polsen en handen in een ontspannen, neutrale (horizontale) positie. Typ met een zachte aanslag.

Bovenbenen: houd uw bovenbenen horizontaal en zet uw voeten plat op de grond of op een voetensteun.

Bijlage D. Aanvullende informatie over het Ubuntu-besturingssysteem

In bepaalde landen en regio's biedt Lenovo klanten de mogelijkheid computers te bestellen waarop het besturingssysteem Ubuntu® is geïnstalleerd.

Als het Ubuntu-besturingssysteem beschikbaar is op uw computer, raden we u aan de volgende informatie te lezen voordat u de computer gebruikt. U kunt informatie over (hulp)programma's van Windows en vooraf geïnstalleerde toepassingen van Lenovo in deze documentatie negeren.

De Lenovo Beperkte Garantie openen

Voor dit product geldt de Lenovo Beperkte Garantie (LBG), versie L505-0010-02 08/2011. U kunt op de volgende website de LBG in een aantal talen bekijken. Lees de Lenovo Beperkte Garantie op: https://www.lenovo.com/warranty/llw_02

De LLW is ook vooraf op de computer geïnstalleerd. Ga voor toegang tot de LLW naar de volgende directory:

/opt/Lenovo

Als u de LLW niet via de Lenovo-website of uw computer kunt bekijken, neem dan contact op met uw plaatselijke Lenovo-kantoor of -dealer om gratis een gedrukte versie van de LLW te verkrijgen.

Toegang tot het Help-systeem van Ubuntu

In het Help-systeem van Ubuntu vindt u informatie over het gebruik van het besturingssysteem Ubuntu. Als u Help wilt openen vanuit het Home-scherm, plaatst u de aanwijzer op de startbalk en klikt u vervolgens op het Help pictogram. Als u het pictogram Help niet op de startbalk ziet, klikt u linksonder op het pictogram Zoeken en typt u Help om het te vinden.

Ga voor meer informatie over het Ubuntu-besturingssysteem naar: https://www.ubuntu.com

Ondersteuningsinformatie

Als u hulp, service of technische assistentie nodig hebt, of meer wilt weten over het besturingssysteem Ubuntu of andere toepassingen, neemt u contact op met de leverancier van het besturingssysteem Ubuntu of de leverancier van de toepassing. Als u service en ondersteuning nodig hebt voor hardwarecomponenten die bij uw computer zijn geleverd, neemt u contact op met Lenovo. Raadpleeg de Gebruikershandleiding en Veiligheid en garantie voor meer informatie over hoe u contact kunt opnemen met Lenovo.

Voor de meest recente gebruikershandleiding en handleiding Veiligheid en garantie gaat u naar: https://pcsupport.lenovo.com

Bijlage E. Informatie over naleving en TCO-certificaten

In dit hoofdstuk vindt u informatie over de regelgeving, milieuvoorschriften, RoHS, en ENERGY STAR met betrekking tot Lenovo-producten.

Verklaringen van conformiteit voor radiofrequenties

In alle landen en regio's waar deze computer is goedgekeurd voor draadloos gebruik, voldoen de computermodellen die zijn voorzien van draadloze communicatie, aan de richtlijnen inzake radiofrequenties en veiligheid.

Lees naast dit document ook de Regulatory Notice voor uw land of regio voordat u de draadloze apparaten in uw computer gaat gebruiken.

De plaats van kennisgevingen over regelgeving voor draadloze communicatie

Raadpleeg voor meer informatie over de kennisgevingen voor regelgeving voor draadloze communicatie de Regulatory Notice op: https://pcsupport.lenovo.com

Europese Unie - naleving van de richtlijnen inzake radioapparatuur

- Voor computermodellen met draadloze radiografische apparaten:

Dit product voldoet aan alle vereisten en essentiële normen die gelden voor EU-richtlijn voor radioapparatuur 2014/53/EU inzake de harmonisering van de wetgeving van Lidstaten met betrekking tot elektromagnetische compatibiliteit. De volledige tekst van de EU-conformiteitsverklaring van het systeem is beschikbaar op: https://www.lenovo.com/us/en/compliance/eu-doc

Lenovo aanvaardt geen verantwoordelijkheid voor het niet voldoen aan deze voorwaarden voor bescherming als dit het gevolg is van het doorvoeren van een niet aanbevolen wijziging aan het product, inclusief het installeren van niet door Lenovo geleverde optiekaarten. Uit tests is gebleken dat dit product voldoet aan de beperkingen die worden opgelegd aan apparatuur van Klasse B conform de Europese standaard inzake harmonisering in de geldende richtlijnen. De beperkingen voor apparatuur van Klasse B zijn bedoeld om in woonomgevingen een redelijke bescherming te bieden tegen interferentie met goedgekeurde communicatieapparatuur.

- Voor computermodellen zonder draadloze radiografische apparaten:

De volledige tekst van de EU-conformiteitsverklaring van het systeem is beschikbaar op: https://www.lenovo.com/us/en/compliance/eu-doc

Lenovo aanvaardt geen verantwoordelijkheid voor het niet voldoen aan deze voorwaarden voor bescherming als dit het gevolg is van het doorvoeren van een niet aanbevolen wijziging aan het product, inclusief het installeren van niet door Lenovo geleverde optiekaarten. Uit tests is gebleken dat dit product voldoet aan de beperkingen die worden opgelegd aan apparatuur van Klasse B conform de Europese standaard inzake harmonisering in de geldende richtlijnen. De beperkingen voor apparatuur van Klasse B zijn bedoeld om in woonomgevingen een redelijke bescherming te bieden tegen interferentie met goedgekeurde communicatieapparatuur.

Brazilië

Milieu-informatie van landen en regio's

In dit gedeelte vindt u informatie over milieu, recyclen en RoHS met betrekking tot Lenovo-producten.

Informatie over recycling en milieu

Lenovo moedigt eigenaren van (IT) -apparatuur aan om hun apparatuur, wanneer deze niet meer nodig is, op een verantwoorde manier te laten recyclen. Lenovo kent een veelheid aan programma's en services om eigenaren te helpen bij de recycling van hun IT-producten. Ga voor meer informatie over het recyclen van Lenovo-producten naar: https://www.lenovo.com/us/en/compliance/recycling

De nieuwste milieu-informatie over onze producten is beschikbaar op: https://www.lenovo.com/us/en/compliance/eco-declaration

Belangrijke WEEE-informatie

De WEEE-markering op Lenovo-producten heeft betrekking op landen waar regelgeving op het gebied van WEEE en e-waste van kracht is (zoals de Europese WEEE-richtlijn en de Indiase E-Waste Management Rules). Apparaten worden gelabeld conform lokale regelgeving die betrekking heeft op verwerking van oude elektrische en elektronische apparatuur (WEEE-regelgeving). Deze regelgeving bepaalt het kader voor het retourneren en recyclen van gebruikte apparatuur in de diverse gebieden. Dit label is van toepassing op allerlei producten om aan te geven dat het product aan het einde van zijn levensduur niet zomaar mag worden weggegooid, maar moet worden gerecycled volgens het hiertoe opgezette systeem.

Gebruikers van elektrische en elektronische apparaten die zijn voorzien van het WEEE-merkteken, moeten gebruikte apparaten niet als ongesorteerd afval weggooien, maar dienen gebruik te maken van het beschikbare inzamelproces voor het retourneren, recyclen en terugwinnen van apparaten. Zo worden de mogelijke effecten die afgedankte elektrische en elektronische apparaten ten gevolge van de aanwezigheid van schadelijke stoffen op het milieu en de volksgezondheid kunnen hebben, tot een minimum beperkt. Elektrische en elektronische apparatuur (EEE) van Lenovo kan onderdelen en componenten bevatten die aan het einde van hun levensduur als gevaarlijk afval kunnen worden beschouwd.

EEE en afval van elektrische en elektronische apparatuur (WEEE) kunnen gratis worden aangeboden bij elke distributeur die elektrische en elektronische apparatuur van dezelfde aard en met dezelfde functie verkoopt als de gebruikte EEE of WEEE.

Ga voor meer WEE-informatie naar: https://www.lenovo.com/us/en/compliance/recycling

Informatie over WEEE voor Hongarije

Lenovo neemt als producent de gemaakte kosten op zich die betrekking hebben tot de vervulling van de verplichtingen van Lenovo onder de Hongaarse wet nr. 197/2014 (VIII.1.) subparagrafen (1) - (5) van sectie 12.

Richtlijnen voor recycling in Japan

Recyclinginformatie voor Brazilië

Informatie over het recyclen van batterijen voor de Europese Unie

Kennisgeving: Dit pictogram geldt alleen voor landen binnen de Europese Unie (EU).

Batterijen of batterijverpakkingen zijn voorzien van een label overeenkomstig Europese Richtlijn 2006/66/EC inzake batterijen en accu's en afgedankte batterijen en accu's. Deze richtlijn bepaalt het raamwerk voor het retourneren en recyclen van gebruikte batterijen en accu's zoals van toepassing binnen de Europese Unie. Dit label wordt aangebracht op diverse batterijen om aan te geven dat de batterij in kwestie niet dient te worden weggegooid, maar dat deze aan het eind van de levenscyclus krachtens deze Richtlijn dient te worden geretourneerd.

In overeenstemming met de Europese richtlijn 2006/66/EC moeten batterijen en accu's van een label zijn voorzien waarop is aangegeven dat ze gescheiden moeten worden ingezameld en gerecycled aan het einde van de levenscyclus. Op het label op de batterij kan ook een chemisch symbool staan voor het metaal dat in de batterij is gebruikt (Pb voor lood, Hg voor kwik en Cd voor cadmium). Gebruikers van batterijen en accu's mogen batterijen en accu's niet weggooien als ongesorteerd huisafval, maar dienen het voor gebruikers beschikbare inzamelingssysteem te gebruiken voor het retourneren, recyclen en verwerken van batterijen en accu's. Deelname van gebruikers is belangrijk om de mogelijke gevolgen van batterijen en accu's voor het milieu en de volksgezondheid tengevolge van de mogelijke aanwezigheid van gevaarlijke bestanddelen tot een minimum te beperken.

Voordat elektrische en elektronische apparatuur (EEE) bij de afvalinzameling of de afvalverwerking wordt aangeboden, moet de eindgebruiker van apparatuur met batterijen en/of accu's deze batterijen en/of accu's verwijderen voor gescheiden inzameling.

Lithiumbatterijen en batterijen van Lenovo-producten weggooien

Er kan een lithium-knoopcel zijn geïnstalleerd in uw Lenovo-product. Er staat meer informatie over de batterij in de productdocumentatie. Als de batterij moet worden vervangen, neem dan contact op met uw leverancier of met Lenovo voor het verlenen van service. Als u een lithiumbatterij wilt weggooien, isoleer deze dan met vinylband, neem contact op met uw leverancier of plaatselijke inzamelpunt en volg de instructies op.

Batterijen van Lenovo-producten weggooien

Uw Lenovo-product bevat misschien een lithium-ionbatterij of een nikkel-metaalhydridebatterij. Er staat meer informatie over de batterij in de productdocumentatie. Als u een batterij wilt weggooien, isoleer deze dan met vinylband, neem contact op met de verkoopafdeling of service van Lenovo, uw leverancier of uw inzamelpunt en volg de instructies op. U kunt ook de instructies raadplegen die in de meegeleverde gebruikershandleiding van uw product staan.

Voor de juiste manier van verzamelen en verwerken gaat u naar: https://www.lenovo.com/lenovo/environment

Recyclinginformatie voor het vasteland van China

Informatie over het recyclen van batterijen voor Taiwan

廢電池請回收

Kennisgeving beperking van schadelijke stoffen (Restriction of Hazardous Substances, RoHS) voor landen en regio's

De nieuwste milieu-informatie over Lenovo-producten is beschikbaar op: https://www.lenovo.com/ecodeclaration

Beperking van schadelijke stoffen (RoHS, Restriction of Hazardous Substances) voor Europese Unie

Dit Lenovo-product en de meegeleverde onderdelen (kabels, snoeren enzovoort) voldoen aan de vereisten van de richtlijn 2011/65/EU betreffende de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur ('RoHS recast' of 'RoHS 2').

Ga voor meer informatie over de wereldwijde naleving van de RoHS-richtlijn door Lenovo naar: https://www.lenovo.com/rohs-communication

WEEE en beperking van schadelijke stoffen (RoHS, Restriction of Hazardous Substances) voor Turkije Türkiye AEEE Yönetmeliğine Uygunluk Beyani

Beperking van schadelijke stoffen (RoHS, Restriction of Hazardous Substances) voor India RoHS compliant as per E-Waste (Management) Rules.

RoHS voor het vasteland van China

产品中有害物质的名称及含量

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬 (Cr(VI))	多溴连苯 (PBB)	多溴二苯醚 (PBDE)
印刷电路板组件*	X	O	O	O	O	O
硬盘	X	O	O	O	O	O
光驱	X	O	O	O	O	O
内存	X	O	O	O	O	O
电脑I/O 附件	X	O	O	O	O	O
电源	X	O	O	O	O	O
键盘	X	O	O	O	O	O
鼠标	X	O	O	O	O	O
机箱/附件	X	O	O	O	O	O
电池	X	O	O	O	O	O

Beperking van schadelijke stoffen (RoHS, Restriction of Hazardous Substances) voor Taiwan

Conformiteitsverklaring voor leveranciers van de Federal Communications Commission (FCC)

De volgende informatie heeft betrekking op de ThinkStation P340, computertypen: 30DH, 30DJ en 30DM.

Verklaring van conformiteit met industriële richtlijn Canada

CAN ICES-3(B)/NMB-3(B)

EU-conformiteit

Contactadres in de EU: Lenovo (Slovakia), Landererova 12, 811 09 Bratislava, Slovakia

Naleving van de EMC-richtlijn

Dit product voldoet aan de voorwaarden voor bescherming zoals opgenomen in EU-richtlijn 2014/30/EU van de Europese Commissie inzake de harmonisering van de wetgeving van Lidstaten met betrekking tot elektromagnetische compatibiliteit.

Uit tests is gebleken dat dit product voldoet aan de beperkingen die worden opgelegd aan apparatuur van Klasse B conform de Europese standaard inzake harmonisering in de geldende richtlijnen. De vereisten voor apparatuur van klasse B zijn bedoeld om adequate bescherming te bieden aan zendservices in woonomgevingen.

EU ErP (EcoDesign)-richtlijn (2009/125/EC) - Externe voedingsadapters (Verordening (EU) 2019/1782)

Lenovo-producten zijn ontworpen om met een scala aan compatibele voedingsadapters te werken. Ga naar https://www.lenovo.com/us/en/compliance/eu-doc om de compatibele voedingsadapters te bekijken. Ga voor gedetailleerde specificaties van de voedingsadapters voor uw computer gaat naar https://support.lenovo.com.

Verklaring van conformiteit met Duitse Klasse B

Verklaring van conformiteit met Japanse VCCI Klasse B

Japanese kennisgeving voor producten die worden aangesloten op de netstroom met een nominale stroom kleiner dan of gelijk aan 20 A per fase

De kennisgeving van Japan voor netsnoeren

Overige informatie over naleving en TCO-certificering voor landen en regio's

In dit gedeelte vindt u informatie over de regelgeving en naleving met betrekking tot Lenovo-producten.

Informatie over certificering

Productnaam: ThinkStation P340

Computertypen: 30EN (alleen voor vasteland van China), 30DH, 30DJ en 30DM

De meest recente informatie over naleving is beschikbaar op: https://www.lenovo.com/us/en/compliance

TCO Certified

Bepaalde modellen zijn TCO Certified en zijn voorzien van het TCO Certified-logo.

Opmerking: TCO Certified is een internationale duurzaamheidscertificering van een derde voor IT-producten. Ga voor meer informatie naar https://www.lenovo.com/us/en/compliance/tco.

Kennisgeving classificatie voor export

Dit product is onderworpen aan de United States Export Administration Regulations (EAR) en heeft een ECCN (Export Classification Control Number) van 5A992.c. Het mag opnieuw worden geëxporteerd, behalve naar landen onder embargo genoemd in de landenlijst EAR E1.

Informatie over Lenovo-productservice voor Taiwan

Kennisgeving voorzorgsmaatregel gezichtsvermogen voor Taiwan

警語：使用過度恐傷害視力

注意事項：

Taiwan: Verklaring van conformiteit voor toetsenbord en muis

Nalevingskeuring voor Eurazië

EAC

Audiokennisgeving Brazilië

ENERGY STAR is een gezamenlijk programma van de U.S. Environmental Protection Agency en de U.S. Department of Energy, bedoeld voor het besparen van kosten en het beschermen van het milieu door middel van energiezuinige producten en procedures.

Lenovo is trots op haar producten met ENERGY STAR-certificatie. Lenovo-computers die zijn voorzien van een ENERGY STAR-logo, zijn ontworpen en getest volgens de door het U.S. Environmental Protection Agency voorgeschreven normen van het ENERGY STAR-programma. Er mag een ENERGY STAR-logo worden afgedrukt op het product en de productverpakking of worden afgebeeld op het E-labelvenster of het venster voor energie-instellingen, als de computer is gecertificeerd.

Door gebruik te maken van producten die voldoen aan de ENERGY STAR-richtlijnen en te profiteren van de energiebesparende functies van uw computer, werkt u mee aan een vermindering van het elektriciteitsverbruik. Een reductie van het elektriciteitsverbruik draagt niet alleen bij aan financiële besparingen, maar ook aan een schoner milieu en een verlaagde uitstoot van broeikasgassen. Ga voor meer informatie over ENERGY STAR naar https://www.energystar.gov.

Lenovo spoort u aan om efficiënt gebruik van energie tot een integraal onderdeel van uw dagelijkse routine te maken. Lenovo heeft vooraf een standaardenergiebeheerschema ingesteld om u bij dit streven te helpen. Zie 'Het energiebeheerschema instellen' op pagina 15 als u het energiebeheerschema wilt wijzigen.

Bijlage F. Kennisgevingen en handelsmerken

Kennisgevingen

Mogelijk brengt Lenovo de in dit document genoemde producten, diensten of voorzieningen niet uit in alle landen. Neem contact op met uw plaatselijke Lenovo-vertegenwoordiger voor informatie over de producten en diensten die in uw regio beschikbaar zijn. Verwijzing in deze publicatie naar producten of diensten van Lenovo houdt niet in dat uitsluitend Lenovo-producten of -diensten gebruikt kunnen worden. Functioneel gelijkwaardige producten of diensten kunnen in plaats daarvan worden gebruikt, mits dergelijke producten of diensten geen inbreuk maken op intellectuele eigendomsrechten of andere rechten van Lenovo. De gebruiker is verantwoordelijk voor de samenwerking van Lenovo-producten of -diensten met producten of diensten van anderen.

Mogelijk heeft Lenovo octrooien of octrooi-aanvragen met betrekking tot bepaalde in deze publicatie genoemde producten. De levering van dit document geeft u geen recht op een licentie voor deze octrooien. Vragen over licenties kunt u richten aan:

LENOVO LEVERT U DEZE PUBLICATIE OP 'AS IS'-BASIS. ER WORDEN GEEN UITDRUKKELIJKE OF STILZWIJGENDE GARANTIES GEGEVEN, WAARONDER BEGREPEN DE GARANTIES VAN VERHANDELBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL EN DE GARANTIE DAT DE PUBLICATIE GEEN INBREUK MAAKT OP RECHTEN VAN DERDEN. Onder sommige jurisdicties is het uitsluiten van stilzwijgende garanties niet toegestaan, zodat bovenstaande uitsluiting mogelijk niet op u van toepassing is.

De informatie in deze publicatie wordt periodiek gewijzigd. Deze wijzigingen worden in nieuwe uitgaven van de publicatie opgenomen. Om betere service te kunnen bieden, behoudt Lenovo zich het recht voor om op elk moment en zonder voorafgaande kennisgeving producten te verbeteren en/of de producten en softwareprogramma's te wijzigen die worden beschreven in de handleidingen die bij uw computer worden geleverd of om wijzigingen in de inhoud van de handleiding aan te brengen.

De software-interface, functies en hardwareconfiguratie die worden beschreven in de handleidingen die bij uw computer worden geleverd, komen mogelijk niet exact overeen met de werkelijke configuratie van de computer die u aanschaft. Raadpleeg voor de configuratie van het product het verwante contract (indien aanwezig) of de paklijst bij het product of neem contact op met de distributeur voor de productverkoop. Lenovo behoudt zich het recht voor om door u verstrekte informatie te gebruiken of te distribueren op iedere manier die zij relevant acht, zonder dat dit enige verplichting jegens u schept.

De producten die in dit document worden beschreven, zijn niet bedoeld voor gebruik bij implantaties of andere levensondersteunende toepassingen waarbij storingen kunnen leiden tot letsel of overlijden. De informatie in dit document heeft geen invloed op Lenovo-productspecificatie of garantie. Niets in dit document zal worden opgevat als een uitdrukkelijke of stilzwijgende licentie of vrijwaring onder de intellectuele-eigendomsrechten van Lenovo of derden. Alle informatie in dit document is afkomstig van specifieke omgevingen en wordt hier uitsluitend ter illustratie afgebeeld. In andere gebruiksomgevingen kan het resultaat anders zijn.

Lenovo behoudt zich het recht voor om door u verstrekte informatie te gebruiken of te distribueren op iedere manier die zij relevant acht, zonder dat dit enige verplichting jegens u schept.

Verwijzingen in deze publicatie naar andere dan Lenovo-websites zijn uitsluitend opgenomen ter volledigheid en gelden op geen enkele wijze als aanbeveling voor die websites. Het materiaal op dergelijke websites maakt geen deel uit van het materiaal voor dit Lenovo-product. Gebruik van dergelijke websites is geheel voor eigen risico.

Alle snelheids- en prestatiegegevens in dit document zijn verkregen in een gecontroleerde omgeving. De resultaten dat in andere gebruiksomgevingen wordt verkregen, kunnen hiervan derhalve afwijken. Bepaalde metingen zijn mogelijkkerwijs uitgevoerd op systemen die nog in ontwikkeling waren en er wordt geen garantie gegeven dat deze metingen op algemeen verkrijgbare machines gelijk zouden zijn. Bovendien zijn bepaalde meetresultaten verkregen door middel van extrapolatie. Werkelijke resultaten kunnen afwijken. Gebruikers van dit document dienen de gegevens voor hun omgeving te verifiëren.

Dit document is auteursrechtelijk beschermd door Lenovo en wordt niet gedekt door enige open-sourcelicentie, met inbegrip van enige Linux-overeenkomst(en) die bij de software voor dit product is/zijn geleverd. Lenovo kan dit document zonder aankondiging bijwerken.

Neem voor de meest recente informatie, vragen of opmerkingen contact op met Lenovo of bezoek de website van Lenovo: https://pcsupport.lenovo.com

Handelsmerken

LENOVO, het LENOVO-logo, THINKSTATION en het THINKSTATION-logo zijn handelsmerken van Lenovo. Intel, Optane en Core zijn handelsmerken van Intel Corporation of haar dochterondernemingen in de Verenigde Staten en/of andere landen. Microsoft, Windows, Direct3D en Cortana zijn handelsmerken van de Microsoft-bedrijvengroep. DisplayPort is een handelsmerk van de Video Electronics Standards Association. De termen HDMI en HDMI High-Definition Multimedia Interface zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen. Wi-Fi, Wi-Fi Alliance en Miracast zijn handelsmerken van Wi-Fi Alliance. USB-C is een handelsmerk van USB Implementers Forum. Alle andere handelsmerken zijn eigendom van de betreffende eigenaren. © 2020 Lenovo.

Lenovo
