Merk	Loewe
Model	Aventos 3981 ZW
Type product	Televisie
Afmetingen (bxhxd)	ca. 81,0 x 59,5 x 55,5 cm
Gewicht	ca. 53,0 kg
Beeldbuis	Real Flat-Line
Beeldformaat	16:9
Beeldschermklasse	81 cm (zichtbaar 76 cm)
Rasterfrequentie	PAL/SECAM 100 Hz, PAL 60/NTSC 120 Hz
Voeding	220-240V / 50-60 Hz
Vermogen (gebruik)	ca. 145 watt
Vermogen (stand-by)	< 2,5 watt
Tuner	VHF/UHF/kabel (42-860 MHz)
Programmaplaatsen	220 (met DVB 1470)
TV-normen	B/G, I, DK, L, L', M, N
Kleurnormen	PAL, SECAM, NTSC, NTSC 4,43
Geluidsnorm	FM, AM, Nicam (mono/stereo/2-toon)
Audio-uitgangsvermogen	2 x 10 watt (nominaal), 2 x 20 watt (muziek)
Teletekst	HiText (Level 2.5)
Aansluitingen (belangrijkste)	AV1/2 (Scart), front Mini-DIN/Cinch, IEC, F-bus, hoofdtelefoon, audio-uitgang
Reiniging	Alleen vochtige, zachte, schone doek zonder schurende middelen
Veiligheid	Lees de veiligheidsinstructies in de handleiding; niet zelf achterwand verwijderen
Omgevingstemperatuur	5°C tot 40°C
Toebehoren (optioneel)	Racks, SAT-tuner, Digital-TV decoder, actieve luidsprekersystemen

Veelgestelde vragen - Aventos 3981 ZW LOEWE

Hoe schakel ik het toestel in vanuit stand-by?

Druk op de blauwe aan/uit-toets op de afstandsbediening of op een cijfertoets (0-9). Het groene lampje gaat branden.

Wat moet ik doen als het beeld horizontaal verschoven is?

Dit kan gebeuren als het toestel op het zuidelijk halfrond staat. Roep de hoofdinformatie op (INFO-toets), ga naar Index > Beeld instellen > Horizontaal verschuiven en pas de positie aan.

Hoe wijzig ik de menutaal als deze per ongeluk verkeerd is ingesteld?

Druk op MENU, selecteer de laatste menu-optie (Instellingen), daarna de laatste optie op de laatste pagina (Taal). Kies de gewenste taal en bevestig met OK.

Waarom zijn sommige menu-opties grijs en niet oproepbaar?

Waarschijnlijk is de vereenvoudigde bediening geactiveerd. Druk op INFO, selecteer 'Keuze van het bedieningsniveau' en stel vereenvoudigde bediening op 'Nee'.

Hoe programmeer ik een timeropname via EPG?

Schakel EPG in met de EPG-toets. Markeer het gewenste programma met ▼▲ en druk op de rode toets om de opname voor te bereiden. Volg de instructies op het scherm.

Hoe kan ik een externe videorecorder aansluiten en bedienen?

Sluit de videorecorder via een Euro-AV-kabel aan op AV1 of AV2. Meld het apparaat aan in het TV-menu onder Aansluitingen. Gebruik de videoknoppenbalk (VCR-toets) of de afstandsbediening in VCR-modus.

Wat moet ik doen als er geen geluid uit de tv-luidsprekers komt?

Controleer in het geluidsmenu of de optie 'Geluid via ...' is ingesteld op 'TV'. Bij toestellen met een vierkante bus moet er een blinde stekker of actief luidsprekersysteem op zijn aangesloten.

Hoe reinig ik het toestel veilig?

Gebruik alleen een vochtige, zachte, schone doek zonder bijtende of schurende reinigingsmiddelen. Nooit vloeistof in de ventilatiesleuven laten komen.

Kan ik de afstandsbediening ook voor andere Loewe-apparaten gebruiken?

Ja, druk op de TV-toets voor de tv, op VCR voor een Loewe videorecorder en op DVD voor een Loewe DVD-speler. Het lampje boven de toets geeft de actieve modus aan.

Waarom werkt Digital Link Plus niet?

Controleer of de videorecorder is aangemeld als Digital Link Plus-apparaat en op de juiste Euro-AV-bus is aangesloten. Gebruik een volledig bedrade kabel. Zenders moeten onder programmaplaatsen 1-99 staan.

GEBRUIKSAANWIJZING Aventos 3981 ZW LOEWE

Gebruiksaanwijzing Mode d'emploi Instrucciones de manejo

TV

Nemos 32
■ Nemos 29
Nemos 28
■ Mimo 29
■ Mimo 28
■ Aventos 3981 ZW
■ Aventos 3972 ZP
■ Aventos 3970 ZW
■ Aventos 3781 ZW
■ Aventos 3772 Z
■ Aventos 3770 ZW
■ Modus C 32

Inhoud

Afstandsbediening – TV-functies 3

Bedieningsgedeelte 4 – 5

Aansluitingen aan de achterkant van het toestel

Hartelijk welkom 6

Hartelijk dank

Uitvoering van de toestellen

Installeren en reinigen

Met het oog op uw veiligheid 7 – 8

Ingebruikneming 9

Batterijen – afstandsbediening

Afstandsbediening instellen op de

bediening van het TV-toestel

Aansluiten

Inschakelen

Dagelijks gebruik 10 Wat te doen als ... 21 – 22

In-/uitschakelen 10

Andere zender kiezen 10

Algemene menubediening 11

Geluid instellen 11

Beeld instellen 11

Bediening via het toestel zelf 11

Gebruiksmodi 12 – 17

TV-modus 12

Beeld-in-beeld 13

EPG-modus 14–15

Teletekstmodus 16

Video-modus 17

Gebruik van extra apparatuur 18 – 20

AV-apparatuur aanmelden en

aansluiten 18

Videoweergave 19

Loewe videorecorder en

Loewe DVD-speler direct bedienen 20

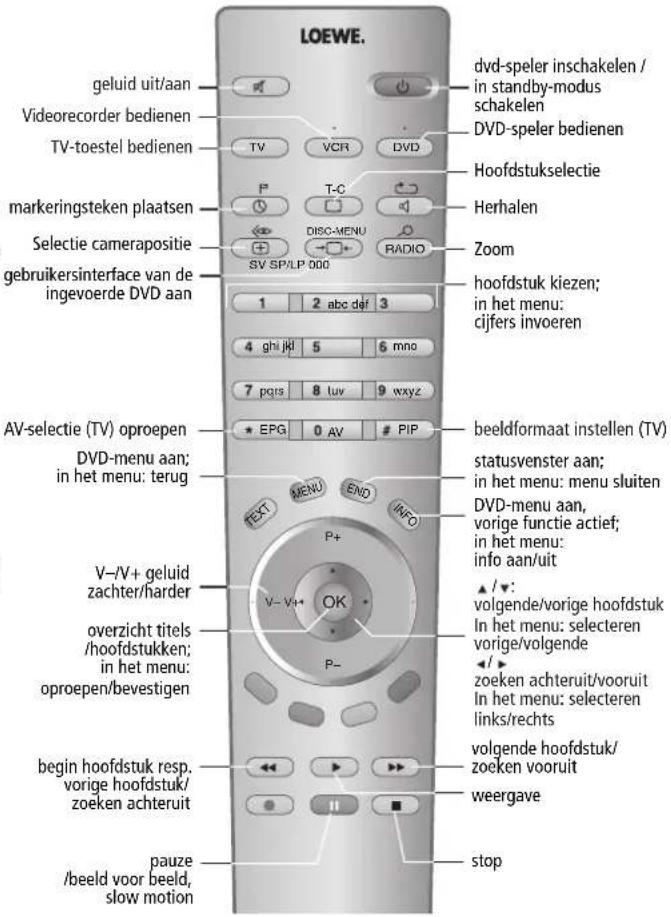

Afstandsbediening – TV-functies

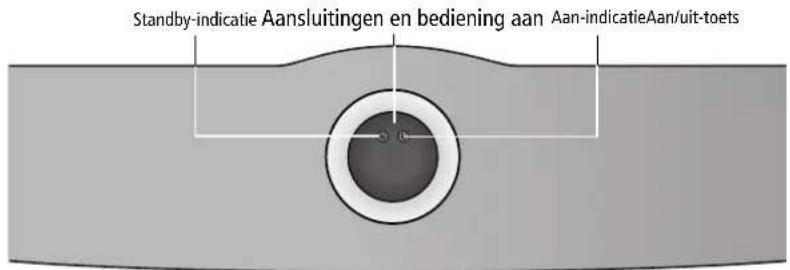

Bedieningsgedeelte

Aventos/Modus

Aansluitingen aan de rechterkant van het toestel

Nemos

de rechterkant van het toestel

Bedieningsgedeelte

Mimo

Aansluitingen aan de achterkant van het toestel

* naar gelang van het toesteltype of nachteraf toevoegbaar ** nachteraf toevoegbaar bij Nemos 32

Hartelijk welkom

Hartelijk dank,

dat u gekozen heeft voor een product van Loewe.

Het verheugt ons u als klant te mogen begroeten.

De naam Loewe staat voor producten die zowel technisch als qua design en gebruiksvriendelijkheid voldoen aan zeer hoge eisen. Dat geldt niet alleen voor onze TV's, maar ook voor onze video's en accessoires.

Techniek en design mogen daarbij geen doel op zich zijn, maar moeten onze klanten een optimaal kijk- en luistergenot bieden.

Ook hebben wij ons bij het design niet laten leiden door modetrends, die binnen afzienbare tijd weer over zijn. Want uiteindelijk heeft u een kwalitatief hoogwaardig toestel gekocht en is het niet de bedoeling dat u daarop morgen of overmogen al bent uitgekeken.

Het toestel

Wij hebben het TV-toestel zo ontworpen, dat u het met behulp van menu's gemakkelijk kunt bedienen. Als u informatie over de bediening nodig heeft, roept u simpelweg met de INFO-toets de infoteksten op, die u snel wegwijs maken.

De antwoorden op een groot aantal technische vragen zijn te vinden in de index van uw TV-toestel. De bedieningsfuncties van uw TV-toestel kunt u vanuit de index direct activeren. Dit maakt het doorlezen van een uitvoerige gebruiksaanwijzing overbodig. Daarom worden in deze gebruiksaanwijzing uitsluitend de belangrijkste punten van de bediening uitgelegd.

Met de afstandsbediening kunt u naast dit TV-toestel ook een Loewe videorecorder en een Loewe DVD-speler besturen.

Uitvoering van de toestellen

In deze gebruiksaanwijzing wordt de meest uitgebreide uitvoering beschreven.

Met × gemarkeerde functies zijn niet in alle TV-toestellen beschikbaar.

De afgebeelde menu-inhouden kunnen afhankelijk van de uitvoering van het toestel variëren.

Wanneer het toestel is uitgerust met een Digital Recorder of met DVB-T, wordt het geleverd met een bijkomende handleiding.

Hoe uw toestel is uitgevoerd, kunt u vinden onder Hoofdinformatie – Uitvoering.

Installeren

Het tv-toestel Mimo heeft aan de zijkant vooraan zowel links als rechts een handgreep. Draag het tv-toestel aan deze handgrepen.

Houd er rekening mee dat de pootjes van het TV-toestel op meubels die gemaakt zijn van zacht hout (bijv. vuren-, sparren- of grenenhout) door het gewicht van het toestel drukplekken kunnen achterlaten en dat er bij het verschuiven van het toestel sporen achterblijven.

Het plastic waarvan de voetjes zijn gemaakt, bevat weekmakers. Onder invloed hiervan kan het oppervlak van meubels in sommige gevallen loslaten.

Zet het TV-toestel in dergelijke gevallen op een ondergrond die tegen de druk van het toestel bestand is en ongeveer even groot is als het standvlak van het toestel.

Lees ook de veiligheidsinstructies op de volgende bladzijden en houd u hieraan.

Zorg ervoor dat er geen fel licht of zonlicht op het beeldscherm valt. Door lichtweerkaatsing wordt het beeld onduidelijk.

Reinigen

Reinig het TV-toestel en de afstandsbediening alleen met een vochtige, zachte en schone doek (zonder bijtende of schurende reinigingsmiddelen).

Afvalverwijdering

Het toestel

*Let op: De EU-richtlijn 2002/96/EG regelt de correcte terugname, behandeling en verwerking van gebruikte elektronische toestellen. Oude elektronische toestellen moeten dan ook

afzonderlijk als afval worden verwerkt.

Gelieve dit toestel bij het gewone huisvuil te zetten!

U kunt afgedankte toestellen gratis afgeven op speciaal daarvoor ingerichte terugnameplaatsen, of in een speciaalzaak, wanneer u een gelijkardig nieuw toestel koopt. Verdere bijzonderheden over de terugname (ook voor niet-EU-landen) vindt u bij uw plaatselijke overheid.

Met het oog op uw veiligheid

Met het oog op uw eigen veiligheid en om onnodige schade aan uw toestel te voorkomen, dient u de onderstaande veiligheidsinstructies door te lezen en in acht te nemen:

• Dit TV-toestel is uitsluitend bedoeld voor de ontvangst en weergave van beeld- en geluidssignalen.
• Dit toestel is ontwikkeld voor woon- en kantoorruimtes en mag niet worden gebruikt in ruimtes met een hoge luchtvochtigheid (bijv. badkamers, sauna) of een hoge stofconcentratie (bijv. werkplaatsen). Als het toestel buiten wordt gebruikt, zorg er dan voor dat het beschermd is tegen vocht (regen, druipen spatwater, dauw). Zet geen met vloeistof gevulde gebruiksvoorwerpen, zoals vazen, op het tv-toestel. Veel vocht en stofconcentraties veroorzaken lekstroom in het toestel, waardoor er bij aanraking elektrische schokken kunnen optreden of brand kan ontstaan.

De fabrikant verleent alleen garantie bij gebruik onder de vermelde, toegestane omgevingscondities.

• Dit toestel mag uitsluitend worden aangesloten op een elektriciteitsnet met de op het typeplaatje vermelde spanning en frequentie en alleen met het meegeleverde netsnoer. Bij een onjuiste spanning kan het toestel beschadigd raken.
• Als het toestel vanuit een koude omgeving wordt verplaatst naar een warme ruimte, slaat er op alle onderdelen van het toestel vocht neer (condenswater). Vocht veroorzaakt lekstroom in het toestel, waardoor er brand kan ontstaan. U mag het toestel in een dergelijk geval pas inschakelen, nadat het voldoende op temperatuur is gekomen (d.w.z. als de aanslag op het beeldscherm is verdampt).

- Zoals ieder elektronisch apparaat heeft ook uw TV-toestel lucht nodig om te voorkomen dat het te warm wordt. Als de luchttoevoer wordt belemmerd, kan er brand ontstaan. De ventilatiesleuven in de achterwand van het toestel moeten altijd vrij blijven. Leg geen kranten of kleedjes op het televisietoestel. De luchttoevoer wordt ook belemmerd, als het televisietoestel wordt neergezet op een vloerkleed of op hoogpolige vloerbedekking.

Als het toestel in een kast of een stellingkast wordt gezet, moet ervoor worden gezorgd dat er voor de luchtcirculatie aan de zijkanten minimaal 5 cm en aan de bovenkant minimaal 10 cm vrij blijft.

Plaats het toestel zo dat het niet wordt blootgesteld aan direct zonlicht en niet onder invloed van radiotoren extra verwarmd wordt.

- Magnetische velden beïnvloeden de beeldkwaliteit van het TV-toestel. Plaats daarom geen luidsprekers of andere magnetische bronnen in de directe nabijheid van uw TV-toestel.

- Zorg ervoor dat er geen metalen voorwerpen, naalden, paperclips, vloeistoffen, was en dergelijke door de ventilatiesleuven in de achterwand in het toestel terechtkomen. Dit veroorzaakt kortsluiting in het toestel, waardoor er brand kan ontstaan. Mocht er onverhoopt toch iets in het toestel terechtkomen, schakel het dan onmiddellijk met de aan-/uitschakelaar uit, haal de netstekker uit het stopcontact en laat de servicedienst het toestel nakijken.

Zet geen met water gevulde bloemenvazen en geen brandende kaarsen e.d. op het televisietoestel.

Met het oog op uw veiligheid

• De achterwand van het televisietoestel mag u in geen geval zelf verwijderen. In het toestel heersen hoge spanningen die levensgevaarlijk zijn. Laat reparatie- en onderhoudswerkzaamheden aan uw televisietoestel uitsluitend over aan erkende TV-monteurs.
• Door het gewicht van de beeldbuis ligt het zwaartepunt van het televisietoestel ver naar voren. Daardoor heeft het toestel de neiging betrekkelijk snel voorover te kantelen, waardoor het letsel zou kunnen veroorzaken.

Plaats het televisietoestel daarom altijd op een vlakke, stabiele ondergrond. Het toestel moet op alle pootjes rusten. Bij plaatsing in een kast of stellingkast mag het televisietoestel aan de voorkant niet buiten de kast uitsteken.

Bij plaatsing van het toestel op een verhoging dient u erop te letten dat deze groter is dan het bodemvlak van het toestel.

Bij gebruik van draai- of uittrekbladen dient u te controleren of deze voldoende draagkracht hebben.

Gebruik zo mogelijk uitsluitend originele accessoires, zoals Loewe racks en stands.

Als het televisietoestel op een rolconsole staat, verplaats deze dan voorzichtig, omdat de rolconsole met het televisietoestel anders kan omkantelen. Rolconsoles kunnen de stabiliteit van daarop geplaatste toestellen aanzienlijk verminderen; gebruik daarom alleen rolconsoles die voor het toestel bedoeld en goedgekeurd zijn.

Laat kinderen niet zonder toezicht aan het televisietoestel komen.

Laat kinderen niet in de directe nabijheid van het televisietoestel spelen; het toestel zou omgestoten, verschoven of van het standvlak getrokken kunnen worden en daardoor letsel kunnen veroorzaken.

• Installeer het televisietoestel niet op een plaats waar het aan sterke trillingen bloot-gesteld kan worden. Sterke trillingen kunnen het materiaal overbelasten.
• Laat het toestel niet aanstaan als er niemand in de betreffende ruimte aanwezig is.
• Haal bij onweer de antenne- en de netstekker uit het stopcontact. Bij overspanning door blikseminslag kan het toestel zowel via de antenne-inrichting als via het stroomnet beschadigd raken.

Ook bij langere afwezigheid dient u de antenne- en de netstekker uit het stopcontact te halen.

• De netstekker van het televisietoestel moet gemakkelijk toegankelijk zijn, zodat het toes- tel op ieder willekeurig moment gemakkelijk van het net losgekoppeld kan worden.
• Leg het netsnoer zo dat dit niet beschadigd kan raken. Het netsnoer mag niet worden geknikt of over scherpe randen worden gelegd, er mag niet op gestaan worden en het mag niet worden blootgesteld aan chemicaliën. Dit laatste geldt overigens voor het gehele toestel. Een netsnoer met beschadigde isolatie kan elektrische schokken veroorzaken en is brandgevaarlijk.
• Als u de netstekker uit het stopcontact haalt, trek dan nooit aan het snoer maar altijd aan het stekkerhuis. De bedrading in de netstekker kan anders beschadigd raken en daardoor kortsluiting veroorzaken als de stekker weer in het stopcontact wordt gestoken.

Ingebruikneming

Afstandsbediening

Batterijen

Om de batterijen te plaatsen of te vervangen, drukt u op de pijl. Schuif het batterijdeksel daarbij omlaag en verwijder het. Gebruik batterijen van het type alkali-mangaan LR 03 (AAA) en let bij het plaatsen op de juiste positie van de + en de -.

Breng het deksel vervolgens weer terug op zijn plaats.

Aanwijzing voor het omgaan met gebruikte batterijen:

De batterijen die bij de eerste uitrusting worden geleverd, bevatten geen schadelijke stoffen zoals cadmium, lood en kwikzilver.

Gebruikte batterijen zijn klein chemisch afval en mogen volgens de geldende richtlijnen niet meer in het huisvuil worden gedeponeerd. Ze moeten overeenkomstig de in uw land geldende voorschriften bij de speciale inzamelingsdepots worden afgegeven.

Afstandsbediening instellen op de bediening van het TV-toestel

TV

Druk op de TV-toets

Hoe u andere Loewe-toestellen kunt bedienen, wordt beschreven op pagina 20.

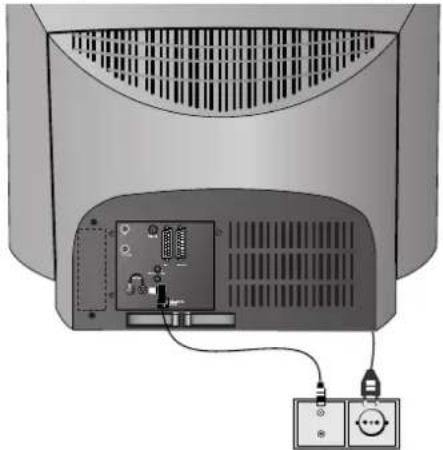

Aansluiten

Elektriciteitsnet

Sluit het TV-toestel aan op een 230V/50-60 hertz contactdoos.

Antennes

Bij Mimo: Verwijder de afdekking aan de achterkant van het toestel door deze naar achteren te trekken. Bevestig de kabels in de kabelhouders en leid de kabels door de uitsparing omlaag. Steek de antennestekker die boven de PIP-antennebus uitsteekt, in de antennebus van de VHF/UHF-tuner. De antennestekker van uw antenne- of kabelsysteem steekt u in de bus van de PIP-tuner. Als het tv-toestel is uitgerust met een DVB-T-module 2 T-CI, sluit u uw antennesysteem aan op de bovenste bus van de DVB-T-module (IN) en verbindt u de onderste bus (OUT) met de antenne-ingang van de PIP-tuner.

Indien er bij uitrusting met de terrestrische Digital-Tuner 2 T-Basic een gezamenlijke antenne voor digitale en analoge signalen gebruikt wordt, sluit u de terr. Digital-Tuner en de analoge tuner via een antennewissel op de antenne-installatie aan. Bij uitvoeringen met één of twee satelliettuners sluit u de SAT-antenne aan op de SAT-bussen (zie de afb. op blz. 5). Breng bij Mimo de afdekking terug op zijn plaats.

Het powerlampje is bij Nemos in de aan-/uitschakelaar geïntegreerd.

Druk op de aan-/uit-toets, zodat deze vastklikt.

Nadat het TV-toestel voor het eerst is ingeschakeld, wordt de automatische programmering gestart. Doorloop de menu's stuk voor stuk. Eerst moet u de menutaal voor uw toestel selecteren. Vervolgens geeft u aan welke antennes u op uw TV-toestel heeft aangesloten en in welk land u het toestel gebruikt. Dan start u het zoeken van zenders. Het TV-toestel zoekt alle zenders op die via uw antenne-inrichting ontvangen kunnen worden, slaat deze op en sorteert ze. Daarna verschijnt er een overzicht van de opgeslagen zenders waarin u uw voorkeurzenders kunt markeren. Tenslotte meldt u met de aansluitwizard uw video-apparatuur, decoder, Loewe audio installaties en huisbesturing aan en sluit u deze apparaten volgens het afgebeelde aansluitschema aan op uw tv-toestel.

Door in de richting van de pijl op de OK-toets te drukken selecteert u de instellingen ...

... bevestig uw instellingen met OK. Dan komt u in het volgende menu terecht ...

... druk op deze toets als u informatie over de instellingen wilt hebben.

U kunt de automatische programmering op ieder gewenst moment herhalen, bijv. na een verhuizing. . Roep onder Hoofdinformatie (toets INFO) de index op. Selecteer vervolgens het trefwoord "Eerste ingebruikneming herhalen". Druk daarna op OK om de automatische programmering te starten.

Dagelijks gebruik

In-/uitschakelen

Uw TV-toestel is uitgerust met een milieuvriendelijke stand-by-voeding. In de stand-by-modus daalt het opgenomen vermogen tot een uiterste lage waarde. Als u nog meer stroom wilt besparen, schakelt u het toestel uit met de aan-/uit-toets. Houd er wel rekening mee dat EPG-gegevens dan verloren gaan en via het TV-toestel geprogrammeerde timeropnames niet worden gemaakt.

Als het TV-toestel ingeschakeld is, kunt u het met de blauwe aan-/uit-schakelaar van de afstandsbediening op stand-by zetten. Het rode stand-by-lampje op het toestel gaat dan branden. Als ook het groene lampje brandt, wordt er via de timer een programma opgenomen, worden er EPG-gegevens verzameld of is de radiomodus zonder beeld actief.

Vanuit de stand-by-modus kunt u het toestel het beste weer inschakelen met de blauwe aan-/uit-toets of met een cijfertoets (zender 0 - 9). Het groene lampje gaat dan branden.

Met OK schakelt u het TV-toestel in, kunt u het zenderoverzicht oproepen en een zender kiezen.

Inschakelen in de radiomodus.

Als u het TV-toestel uitschakelt met de aan-/uit-toets op het toestel, gaan alle lampjes uit.

Wanneer het TV-toestel op die manier uitgeschakeld werd, kunt u het met de aan/uit-toets weer inschakelen.

Andere zender kiezen

Zender omhoog/omlaag (alleen voorkeurzenders, als het zenderoverzicht deze laat zien).

Met de cijfertoetsen van de afstandsbediening Het toestel beschikt over een dynamisch geheugen met 220/met DVB 1470 geheugen-plaatsen. Als er minder dan 10 zenders zijn opgeslagen, hoeft u maar één cijfer in te voeren, als er 10-99 zenders zijn opgeslagen twee cijfers, als er 100-999 zenders zijn opgeslagen drie cijfers en als er meer dan 999 zenders zijn opgeslagen vier cijfers (kijk in het zende-roverzicht na hoeveel zenders er zijn opgeslagen).

lang

kort lang

kort kort lang

alle kort

1-cijferige zenders

Toets 0 – 9 één seconde ingedrukt houden; er wordt dan direct overgeschakeld.

Of even op toets 0 – 9 drukken; er wordt dan na 2 seconden overgeschakeld (direct als er slechts 9 zenders zijn opgeslagen).

2-cijferige zenders

Tweede cijfertoets één seconde ingedrukt houden; er wordt dan direct overgeschakeld.

Of beide cijfertoetsen even indrukken; er wordt dan na 2 seconden overgeschakeld (direct als er maximaal 99 zenders zijn opgeslagen).

3-cijferige zenders

Derde cijfertoets één seconde ingedrukt houden; er wordt dan direct overgeschakeld.

Of de drie cijfertoetsen even in-drukken; er wordt dan na 2 sec. overgeschakeld (direct als er maximaal 999 zenders zijn opgeslagen).

4-cijferige zenders

^1 De vier cijfertoetsen even indrukken; er wordt dan direct overgeschakeld.

Afhankelijk van het aantal opgeslagen zenders kunt u ook één of meer nullen voor het eerste cijfer zetten om een zender te kiezen, bijv. voor zender 7 = 07 of 007 of 0007.

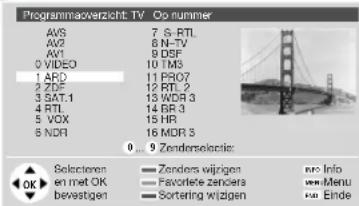

Via het zenderoverzicht

Met OK het zenderoverzicht oproepen

Zender markeren (indien mogelijk wordt in het PIP-beeld de gemarkeerde zender weergegeven)

of

met de cijfertoetsen markeren

Gemarkeerde zender oproepen

Op alfabet/nummer sorteren (blauwe toets)

Alleen voorkeurzenders laten zien (gele toets)

Audio-/videozender oproepen

- AV-selectie

Voor de weergave van AV-apparatuur (zie ook blz. 19).

VIDEO AV1 AV2 AVSAV-sele

AV-bus of VIDEO voor zender van de videorecorder selecteren.

Dagelijks gebruik

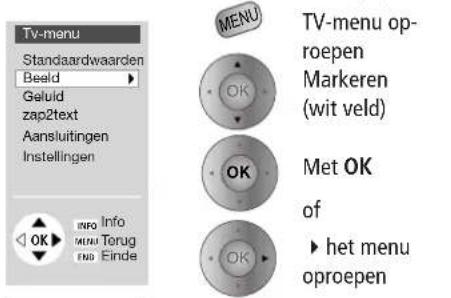

Algemene menubediening

Aan de hand van de TV-menu's en de beeldmenu's laten we u zien hoe u zich binnen de menu's kunt bewegen. Welke toetsen u voor de bediening nodig heeft, wordt onderaan in het menu aangegeven.

TV-menu op-roepen Markeren (wit veld)

Met OK of

▶ het menu oproepen

Grijs weergegeven menu- opties kunnen niet opgeroe- pen worden

Infoteksten in-/uitschakelen

Terug naar het vorige menuniveau

Alle menu's uitschakelen

Geluid instellen

Volume instellen

Volume instellen

met "Overige ..." kunt u andere geluidsinstellingen selecteren en ...

... de betreffende parameters instellen.

Geluid uit/aan

Geluid uit;

geluid aan: toets opnieuw indrukken of volume instellen

Geluid uit Geluid aan

Overige geluidsinstellingen:

Geluidsmenu oproepen, of met MENU het TV-menu oproepen ...

"Geluid" markeren ... en met OK oproepen

Geluidsfunctie markeren

Instellen/ selecteren

Geluidsinstellingen: geluid via de luidsprekers van het tv-toestel of een andere installatie, luister-modus, geluidsaanpassing, hoge tonen, lage tonen, loudness en balans. Geluid voor luidsprekers en hoofdtelefoon, AV-uitgang, volume van de hoofd-telefoon, automatische volumeregeling en maximaal volume.

Beeld instellen

Beeldmenu op-roepen, of met MENU het TV-menu oproepen ... "Beeld" markeren

... en met OK oproepen

Beeldfunctie markeren

Instellen/ selecteren

Beeldinstellingen: contrast, kleur, helderheid, beeldformaat, scherpte, tint, beeldaanpassing, ruisvermindering (DNC), automatische beeldformaataanpassing (AMD)* en beeld draaien bij grootformaat-beeldbuizen.

Bediening via het toestel

Andere zender kiezen via het TV-toestel

Zender omhoog +

Zender omlaag –

Volume, contrast en kleur

Functietoets zo vaak indrukken tot de gewenste functie gemarkeerd is

Meer volume, contrast of kleur

Minder volume, contrast of kleur

Gebruiksmodi

TV-modus

Bij ingebruikneming en tijdens het dagelijkse gebruik staat het toestel in de TV-modus. Dit is ook het geval als er geen andere gebruiksmodi, zoals EPG, teletekst, PIP, video of radio zijn geselecteerd.

Voor elk van deze gebruiksmodi is er een menu beschikbaar, dat u kunt oproepen met de MENU-toets en met de gekleurde toetsen wanneer u daaraan de betreffende functies heeft toegekend.

Functies van de gekleurde toetsen in de TV-modus

Aan de vier gekleurde toetsen kunt u zelf functies toewijzen. Standaard zijn de volgende functies ingesteld:

Rood: overzicht van de persoon- lijke teletekspagina's laten zien of de pagina's oproepen

Groen: standaardwaarden oproepen

Geel: laatst bekeken zender oproepen

Blauw: zenderinfo oproepen

Vanuit het TV-menu "Instellingen" — "Functie-toetsen" kunt u andere functies aan de toetsen toewijzen.

Statusweergave

Status oproepen/uitschakelen

Tijd 20:15

1 ARD Stereo

Hoofdinformatie

Hoofdinformatie oproepen

De toelichting bij de afstandsbediening laat bij verschillende gebruiksmodi van het TV-toestel en de afstandsbediening zien welke functie iedere toets heeft.

De index geeft antwoord op vele vragen over televisiekijken. Als u een vraag heeft over de bediening, geeft de index u direct toegang tot de bedieningsfunctie.

Loewe TV-toestellen worden geleverd in verschillende uitvoeringsvarianten. Hoe uw toestel is uitgevoerd, vindt u onder de menu-optie "Uitrusting".

Als u alle variabelen heeft ingesteld en alle aansluitingen tot stand heeft gebracht, kunt u via "Keuze van het bedieningsniveau" omschakelen naar "Vereenvoudigde bediening". Dan kunnen de opties "Instellingen" en "Aansluitingen" vanuit de gebruiksmodi niet meer worden opgeroepen. Schakel "Vereenvoudigde bediening" weer uit, als u instellingen wilt wijzigen.

TV-menu

TV-menu oproepen

Standaardwaarden

De instellingen voor beeld en geluid die u heeft gekozen, kunt u in dit menu opslaan en later weer oproepen.

Aansluitingen

Informatie hierover vindt u in het hoofdstuk "AV-apparatuur aanmelden en aansluiten" op blz. 18.

zap2text

Bepaalde zenders maken gebruik van deze dienst. Als er tijdens een programma naar een teletekstpagina wordt verwezen, wordt het betreffende paginanummer door het tv-toestel opgeslagen en/of in beeld gebracht. U kunt deze pagina dan met de toets TEXT tijdens het programma oproepen vanaf het scherm of vanuit dit menu.

Enkele instellingen in het TV-menu:

Kinderslot

Als u wilt dat uw kinderen vanaf een bepaalde tijd, eenmalig of dagelijks, naar alle of bepaalde zenders niet kunnen kijken, gebruik dan het kinderslot.

OSD-teksten

U kunt de tijd dat OSD-teksten op het scherm blijven staan, hun positie en de inhoud van de programma- en statusweergave defi niëren en de weergave van zap2text activeren en deactiveren.

Timerfuncties

U kunt uw TV-toestel op de door u vastgelegde tijden laten in- en uitschakelen of u met een geluidssignaal ergens aan laten herinneren.

Tijd en datum

Als u teletekst ontvangt, wordt de juiste instelling van datum en tijd door het toestel geregistreerd. De tijd dient ter informatie voor timeropnames, timerfuncties en EPG. Als u geen teletekst ontvangt, moet u datum en tijd instellen en mag u het toestel niet met de netschakelaar uitschakelen, omdat deze instellingen dan verloren gaan.

Taal

Mocht het gebeuren dat het menu niet op "uw" menutaal is ingesteld, dan moet u in de u onbekende, ingestelde taal het menu "Taal" selecteren: Druk op de MENU-toets (TV-menu), markeer de laatste menu-optie (Instellingen), druk op de OK-toets en markeer onder "Overige ..." de laatste menu-optie (Taal). Roep dit menu op met de OK-toets.

Markeer vervolgens de gewenste taalen en bevestig uw keuze met OK.

Gebruiksmodi

Beeld-in-beeld (PIP) \*

Standard-PIP-funkties:

Bij standaard-PIP verschijnt er een PIP-beeld in het tv-beeld. Het kader en het PIP-beeld zijn bij standaard-PIP aanvankelijk groen.

PIP-beeld in-/uitschakelen

PIP-Bild PIP-beeld als stilstaand beeld

Het kader om het PIP-beeld moet groen zijn. Druk op de groene toets als dit niet zo is.

Als u op de rode toets drukt, wordt het PIP-beeld een stilstaand beeld.

Nogmaals indrukken – bewegend beeld.

Andere zender voor het PIP-beeld kiezen

Het kader om het PIP-beeld moet groen zijn. Druk op de groene toets als dit niet zo is.

Nu op de gebruikelijke manier de zender kiezen.

Andere zender voor het TV-beeld kiezen

Het kader om het PIP-beeld moet wit zijn. Druk op de groene toets als dit niet zo is.

Nu op de gebruikelijke manier de zender kiezen.

Het kader om het PIP-beeld moet groen zijn. Druk op de groene toets als dit niet zo is.

Start het zenders scannen met de blauwe toets. Het PIP-kader wordt blauw.

De zenders wisselen elkaar nu automatisch af. U stopt de zenderscanfunctie met de blauwe toets. Het PIP-kader wordt weer groen.

PIP-beeld/TV-beeld verwisselen

Het kader om het PIP-beeld moet groen zijn. Druk op de groene toets als dit niet zo is.

Verwissel de beelden met de gele toets.

Positie van het PIP-beeld

Roep met de MENU-toets het PIP-menu op.

Markeer "Positie".

Wijzig de positie door de symbolen te selecteren.

Schakel het PIP-menu uit.

"iPiP" instellen

Schakel het PIP-beeld in en roep met de toets MENU het PIP-menu op.

iPiP-functie:

Bij iPiP verandert het tv-beeld in een PIP-beeld. U kunt nu voor het tv-beeld een andere zender kiezen en het PIP-beeld in het oog blijven houden.

Zo kunt u reclame of delen van programma's naar het PIP-beeld "verbannen". Bij iPiP is het kader rondom het PIP-beeld oranje.

PIP-beeld aan/uit

Als u PIP uitschakelt, verandert het PIP-beeld weer in het normale tv-beeld.

Gebruiksmodi

EPG-modus

EPG is de elektronische programmagids voor televisieprogramma's. Met behulp van dit systeem kunt u gemakkelijk de programma's vinden die u interesseren (sorteren op tijd, dag, onderwerpen en zenders). U kunt de programma's noteren en opnames programmeren.

Als EPG voor het eerst wordt gebruikt (niet bij DVB), wordt er een wizard geactiveerd die u helpt bij het instellen. Laat vervolgens de gegevens verzamelen (zie de volgende bladzijde).

EPG gebruiken

EPG inschakelen/uitschakelen

De eerste regel heeft aanvankelijk een groen kader. Dit groene kader staat voor tijd en datum; met de groene toets schakelt u om van tijd naar dag of als het kader een andere kleur heeft, naar het groene kader. Met de pijltjestoetsen ◀ ▶ selecteert u: Nu, Binnenkort of de tijd of de dag waarop de programma's beginnen. Op basis hiervan wordt de programmalijst daaronder geactualiseerd. Met de toetsen ▼ ▲ markeert u een programma dat u wilt zien (programma dat bezig is), noteren of opnemen.

Als u op de gele toets drukt, wordt het kader geel. Nu kunt u onderwerpen selecteren. Met de pijltjestoetsen ◀▶ kunt u uw persoonlijke onderwerpen, alle onderwerpen of de diverse themegebieden zoals fi lm, nieuws, show, muziek enz. selecteren. De programmalijst daaronder wordt op basis hiervan geactualiseerd. Met de toetsen ▼▲ markeert u een programma dat u wilt zien (programma dat bezig is), noteren of opnemen.

Als u op de blauwe toets drukt, wordt het kader blauw. Dit blauwe kader staat voor zenderkeuze. Met de pijltjestoetsen ◀▶ kiest u tussen voorkeurzenders, alle zenders of de zender die op het moment is ingesteld. U kunt een andere zender kiezen door met ▶ naar “...” te gaan, in het volgende menu een zender te kiezen en de gemaakte keuze met OK op te slaan. Naast de bedieningsinstructies voor de gekleurde toetsen worden ook de actuele instellingen op het scherm weergegeven.

Tijd direct invoeren

De tijd kunt u ook direct invoeren met de cijfertoetsen van de afstandsbediening. Nadat het eerste cijfer is ingevoerd, wordt de tijd naast het symbool van de groene toets eerst aangegeven met sterretjes, die daarna ververvangen worden door de ingevoerde cijfers. De markering springt naar het eerstvolgende programma dat mogelijk is. U moet vier cijfers invoeren, bijv. 2100.

Als het al later is dan de ingevoerde tijd, wordt de ingevoerde tijd toegepast op de volgende dag.

Programma bekijken of noteren

Het met de toetsen ▼ ▲ gemarkeerde programma kunt u noteren door op de OK-toets te drukken. Voor de titel van het programma wordt het teken + gezet. Als het programma al bezig is, wordt er naar dit programma overgeschakeld.

Opname voor videorecorder programmeren U bereidt het met de toetsen ▼▲ gemarkeerde programma voor opname voor door op de rode toets te drukken.

Gedetailleerde informatie oproepen

Als er gedetailleerde informatie over het gemarkeerde programma beschikbaar is, ziet u ook de TEXT-toets op het scherm. Met deze toets kunt u de gedetailleerde informatie oproepen.

Overige functies in het EPG-menu:

Roep met de toets MENU het EPG-menu op.

Overzicht van genoteerde programma's

De door u genoteerde programma's vindt u in een overzicht; dit geldt ook voor DVB-radioprogramma's.

TV inschakelen

Op het tijdstip waarop een programma dat u geno- teerd heeft, begint, kunt u het TV-toestel automa- tisch vanuit de stand-by-modus laten inschakelen. Als u op dat tijdstip niet aanwezig bent, zorgt een ingebouwde beveiliging ervoor dat het TV-toestel na 5 minuten weer wordt uitgeschakeld.

Genoteerd programma melden/starten

Als het TV-toestel op het tijdstip waarop het geno- teerde programma begint, ingeschakeld is, kunt u laten melden dat het programma begint en direct naar dit programma laten overschakelen.

Regels beknopte info

Over een groot aantal programma's is er beknopte informatie beschikbaar. Stel in hoeveel regels de informatie mag innemen of schakel de optie "Regels beknopte info" uit.

Starten met EPG

Als u de EPG-modus start, kunt u uw laatste instellingen voor onderwerp en zenderkeuze handhaven of met alle onderwerpen en alle zenders beginnen.

Gebruiksmodi

EPG-instellingen

Als u van aanbieder verandert of gegevens van andere zenders wilt verzamelen, kunt u dit doen in het EPG-menu.

Aanbieders zoeken

EPG aan/uit

EPG-menu oproepen

"Aanbieders-/zenderselectie" markeren

oproepen

Eventueel het zoeken van aan- bieders starten (groene toets). Dit kan enige tijd duren.

Aanbieder markeren

Aanbieder overnemen

Nu worden de aangeboden zenders gezocht en wordt er een lijst getoond van TV-zenders waarvan gegevens worden overgragen. Ga met de OK-toets verder naar "Aanbiedersselectie". Als de aangeboden zenders voldoen aan uw wensen, gaat u met de blauwe toets verder naar "Zenderselectie".

Zenders voor EPG selecteren

Selecteer hier de zenders waarover er informatie verzameld moet worden.

Met + gemarkeerde zenders zijn voorkeurzenders. Over met E (terrestrische, kabel- en analoge satellieten) en D (digitale) gemarkeerde zenders worden er gegevens verstrekt door de aanbieder; deze zenders zijn al gemarkeerd (blauwe letters).

Zender markeren/markering opheffen

Rood: alleen voorkeurzenders markeren

Groen: alle zenders markeren

Geel: alleen deze zender mar- keren

Terug naar het EPG-menu

Gegevensverzameling in-/uitschakelen

In het EPG-menu onder "Overige" "Gegevensverzameling" markeren

Gegevensverzameling aan/uit selecteren

Als u bijv. geen EPG-aanbieders kunt ontvangen en er in uw TV-toestel geen DVB is ingebouwd, moet u de functie "Gegevensverzameling" uitschakelen.

Gegevens verzamelen

Nadat u deze instellingen heeft opgeslagen en telkens nadat het toestel met de netschakelaar is uitgeschakeld, moeten eerst de gegevens worden verzameld. Daartoe kiest u de zender die u als aanbieder heeft gedefi nieerd, en laat u het toestel ongeveer 1 uur op deze zender staan. U kunt het toestel ook in de stand-by-modus zetten. Na ongeveer 2 minuten gaat naast het rode lampje ook het groene lampje branden. Het verzamelen van gegevens duurt ongeveer 1 uur, bij toestellen met DVB-module iets langers. Als het toestel in de stand-by-modus staat, worden de gegevens 's nachts tussen 2 en 5 uur automatisch verzameld.

Favoriete onderwerpen defi niëren

U vindt de programma's die u interesseren, sneller als u uw favoriete onderwerpen defi nieert. Markeer in het EPG-menu "Persoonlijke onderwerpenselectie" en kies uw favoriete onderwerpen.

Radiomodus

Met de toets RADIO schakelt u de radiomodus in en uit. Als er minimaal één satelliettuner en eventueel een DVB-module in uw TV-toestel is ingebouwd, kunt u via uw TV-toestel ook radiozenders ontvangen. Als geen van deze extra modules is ingebouwd, kunt u via het zenderoverzicht of met de toetsen ▼ ▲ alleen de geluidsingangen selecteren en de radiozenders via deze ingangen laten weergeven.

Gebruiksmodi

Teletekstmodus

Via teletekst wordt informatie uitgezonden, bijv. nieuws, weer, sport, programmaoverzichten en ondertiteling.

Teletekst aan/uit

Veel zenders gebruiken het bedieningssysteem TOP, sommige FLOF. Uw toestel ondersteunt beide systemen. De pagina's zijn ingedeeld op themagebied en onderwerp. Na inschakeling van teletekst worden maximaal 390 pagina's opgeslagen, waardoor deze snel opgeroepen kunnen worden.

Pagina's selecteren met de gekleurde toetsen De gekleurde balken (bij TOP) resp. de gekleurde tekst (bij FLOF) op de voorlaatste regel geven aan met welke kleur toets u naar een bepaald themagebied en onderwerp kunt bladeren.

Rood: terug naar de vorige pagina (niet bij FLOF)

Groen: verder naar de volgende pagina (niet bij FLOF)

Geel: naar het volgende onderwerp (alleen bij TOP en FLOF)

Blauw: naar het volgende themagebied (alleen bij TOP en FLOF)

Overige functies voor het selecteren van pagina's

Een op de pagina aangegeven paginanummer markeren (page catching)

oproepen

Van de ene naar de andere subpagina bladeren. Op de onderste menuregel kunt u zien welke subpagina's al opgeroepen kunnen worden.

Overzichtspagina 100 oproepen

De TOP-tabel is een teletekst-overzicht in de vorm van een lijst. Deze tabel kan alleen worden opgeroepen bij zenders met het TOP-bedienings-systeem.

TOP-tabel opro- epen

Themagebied markeren

Onderwerpko- lom selecteren

Onderwerp markeren

Pagina laten zien

Weergave van de teletekstpagina's

0 AV

Automatisch verspringende pagina's vastzetten (HOLD)

9 wxyz

Vergroten: bovenste gedeelte – onderste gedeelte – normaal formaat

# PIP

TV-beeld in-/uitschakelen (split- tekst)

Timeropnames programmeren

Roep met de opnametoets • in Teletext-modus de programmapagina's van de weergegeven zender op. Selecteer met ▼ ▲ het programma dat u wit opnemen, en bevestig uw keuze met de OK-toets. Bij "Timergegevens" kiest u VCR of DVD (wanneer er een Digital Recorder werd ingebouwd) en of er ofwel één keer ofwel een serie opgenomen moet worden. Bevestig met OK.

Teletekstmenu

Teletekstmenu oproepen

Hier vindt u functies als "Nieuw-flits", "Tonen" van verbogen informatie, overschakelen naar andere zenders (als er nog een tuner beschikbaar is), 4-cijferig sub-paginanummer direct invoeren (als de subpagina's niet automatisch wisselen) en video-timeropnames via teletekst programmeren. Bij de instellingen vindt u menu's om de overzichtspagina's, de ondertitelpagina's en uw persoonlijke teletekstpagina's te defi niëren.

1 2 abc pqrs Paginanummer direct invoeren

Gebruiksmodi

Video-modus

Met de video-knoppenbalken kunt u Loewe videorecorders en Loewe DVD-spelers bedienen, ook als deze aan het oog zijn onttrokken. De videoapparaten moeten via de Euro-AV-bussen (scart) aangesloten en via het menu "Aansluitingen" aangemeld zijn.

De functie Digital Link van de Loewe Videorecorder moet ingeschakeld worden. Alleen dan kunt u de knoppenbalk gebruiken. Ook voor timer-opnames van satellietprogramma's die door het TV-toestel worden bestuurd, heeft u Digital Link nodig.

U kunt maximaal twee knoppenbalken oproepen, maar alleen knoppenbalken van aangemelde videorecorders en DVD-spelers worden in beeld gebracht.

Video-knoppenbalk in-/uitschakelen

Gebruik de video-knoppenbalk, als er bijv. verschillende videorecorders of een dvd-speler en een videorecorder aangesloten zijn.

Functie selecteren

VCR/DVD in-/uitschakelen

Video-ingang (Euro-AV-bus) voor de videorecorder selecteren

Terugspoelen (alleen bij VCR) resp. zoekmodus terug

Stoppen (STOP)

Weergave (PLAY)

Doorspoelen (alleen bij VCR) resp. zoekmodus voorwaarts

Stilstaand beeld (PAUZE)

Volgende hoofdstuk (alleen bij DVD)

Vorige hoofdstuk (alleen bij DVD)

Opname

Geselecteerde functie uitvoeren.

Als u een opname start, wordt het programma opgenomen van de zender die op dat moment is ingeschakeld. U kunt uw TV-toestel nu niet op een andere zender zetten; deze functie is geblokkeerd. Pas als de opname beeindigd is, kunt u een andere zender kiezen.

Uitzonderingen:

1. Als er meer dan één tuner (geen PIP-tuners) in uw TV-toestel is ingebouwd, kunt u met de tweede tuner een programma op een andere zender bekijken.
2. Ook het signaal van een AV-aansluiting kunt u bekijken (bijv. DVD-speler of een tweede videorecorder).
3. Bij een videorecorder met Digital Link Plus wordt voor de opname de tuner van de videorecorder gebruikt (niet voor satellietzenders).

Video-menu

Video-menu oproepen

Het video-menu biedt u de volgende mogelijkheden:

In het menu "Timer" kunt u de timergegevens achteraf wijzigen, de gegevens wissen en nieuwe opnames programmeren.

In het menu "Opname" kunt u via EPG, teletekst of handmatig de timer programmeren.

Vanuit het menu "Aansluitingen" kunt u AV-apparaten aan- en afmelden.

Met het menu "Digital Link Plus gegevensuitwisseling" worden de zendergegevens van uw tv-toestel (geen satellietzenders) overgedragen naar de Digital Link Plus videorecorder.

In het menu "Instellingen" kunt u de voorloop- en nalooptijd van een opname en de serie-opnametolerantie invoeren.

Digital Link Plus videorecorders beschikken over de mogelijkheid de programmagegevens van het TV-toestel via de Euro-AV-kabel over te dragen naar de videorecorder (geen satellietzenders). Na iedere wijziging in het programmageheugen van uw TV-toestel of videorecorder wordt er gevraagd of er gegevensoverdracht moet plaatsvinden. Voor het opnemen met een Digital Link Plus videorecorder wordt altijd het ontvanggedeelte van de videorecorder gebruikt (geen satellietzenders); de tuner van het TV-toestel blijft beschikbaar voor televisiekijken.

Loewe videorecorders beschikken bovendien over Digital Link, een systeem voor het besturen van Loewe videorecorders via de Euro-AV-kabel. Als uw Loewe videorecorder alleen over Digital Link beschikt, wordt bij het opnemen de tuner van het televisietoestel gebruikt. Als u uw Loewe video-recorder aan het oog heeft onttrokken, kunt u de videorecorder met de Loewe afstandsbediening bedienen. Bediening via de video-knoppenbalk is met Digital Link eveneens mogelijk.

Digital Link moet via de videorecorder worden ingeschakeld.

Gebruik alleen Euro-AV-kabels die volledig bedraad zijn, omdat Digital Link resp. Digital Link Plus anders niet functioneert.

Gebruik van extra apparatuur

Apparatuur aanmelden

Bij het programmeren van uw televisietoestel heeft u alle aangesloten apparaten (video-recorder, camcorder/digitale camera, dvd-speler, dvd-recorder, Loewe audio-installatie, pay-tv-decoder en Home Automation) al aangemeld en aangesloten met behulp van de aansluitwizard. Als u nog meer of andere apparaten wilt aansluiten, moet u met de optie "Aansluitingen" uit het TV-menu de aansluitwizard oproepen.

Video-/DVD-recorder aansluiten

Behalve de aansluiting via de Euro-AV-bussen moet u ook de antenne (uitsluitend antenne- of kabelinstallatie) via de video-/DVD-recorder op het TV-toestel aansluiten. Daardoor staat het antenne-signaal voor zowel de tuner in de videorecorder als de tuner in het TV-toestel ter beschikking. Indien er een DVB-T module ingebouwd is, verbindt u met de antennekabel de videorecorder met de IN-bus van de DVB-T module, bij een ingebouwde DVBT-2-Basic-Tuner via een antennewissel (splitter) ook de terrestrische tuner.

De zender van de VCR zoeken en opslaan (als er geen Euro AV-kabel aanwezig is)

Schakel de testzender van de videorecorder in of plaats een bespeelde cassette in het apparaat en start de weergave.

Roep vervolgens op het TV-toestel zender 0 op (standaard ingesteld op kanaal 36). Selecteer onder "AV-selectie" de eerste menu-optie (VCR). Om te voorkomen dat er bij het zoeken van de zender "normale" televisiezenders worden gevonden, moet u de antennestekker uit de antenne-ingang van de videorecorder lostrekken (de kabel naar de antenne-inrichting).

Er verschijnt een overzicht van opgeslagen zenders op het beeldscherm.

Zender overschrijven (zender 0 gemarkeerd)

Menu's uitschakelen

Sluit de eerder losgetrokken antennestekker weer aan op de videorecorder.

Als er nu storingen optreden, omdat een TV-zender uitzendt via het kanaal dat ook door de videorecorder wordt gebruikt, moet u het zendkanaal van de videorecorder veranderen (zie de gebruiksaanwijzing van de videorecorder) en de zender van de videorecorder op het TV-toestel opnieuw zoeken.

Gebruik van extra apparatuur

Videoweergave

U heeft verschillende mogelijkheden om het beeld en geluid van de videorecorder, dvd-speler of camcorder via uw tv-toestel te laten weergeven:

1. U gebruikt de Euro-AV-bussen van het tv-toestel en de videorecorder. Dit is de beste van alle mogelijkheden met een goede beeld- en geluidskwaliteit. Voor camcorders en digitale camera's kunt u het beste de frontbussen AVS gebruiken.
   Bij een Digital Link Plus videorecorder wordt het beeld van de videorecorder weergegeven vanaf de actuele programmaplaats.
   Bij een standaardvideorecorder, een dvd-speler, een camcorder of een digitale camera selecteert u via de functie "AV-selectie" (toets 0 AV) of via het zenderoverzicht de AV-bus waarop het video-apparaat is aangesloten. Videorecorders geven tijdens de weergave een schakelspanning af, die het tv-toestel kan analyseren (kunt u voor iedere videorecorder activeren via de aansluitwizard of door in het TV-menu – Instellingen – AV-instellingen – Schakelspanning inschakelen op "Ja" te zetten). In dit geval wordt het beeld van de videorecorder net als bij Digital Link Plus videorecorders weergegeven vanaf de actuele programmaplaats.
2. Aangemelde Loewe videorecorders en DVD- spelers kunt u ook bedienen met de video- knoppenbalk. Meer hierover is te vinden op blz. 17.
3. U gebruikt de antenneverbinding tussen videorecorder en tv-toestel. Het geluid wordt alleen in mono weergegeven. Kies hiervoor onder AV-selectie de eerste menu-optie, bijv. VIDEO.

AV-zender oproepen via de functie AV-selectie

0 AV

AV-selectie oproepen

VIDEO AV1 AV2 AVSAV-selectie

AV-bus of VIDEO voor zender van de videorecorder selecteren.

Nu ziet u het beeld van het aangesloten AV-ap- paraat.

AV-zender oproepen via het zenderoverzicht

Zenderoverzicht oproepen

Bij sortering op nummer vindt u de AV-bussen altijd aan het begin van het overzicht zonder nummers.

Markeer de AV-bus

Gemarkeerde AV-bus oproepen

Nu ziet u het beeld van het aangesloten AV-ap- paraat.

Gebruik van extra apparatuur

Loewe videorecorder en Loewe DVD-speler direct bedienen

U kunt de afstandsbediening van uw TV-toestel ook omzetten op het bedienen van Loewe videorecorders en Loewe DVD-spelers. U kunt deze apparaten direct bedienen of, als ze aan het oog zijn onttrokken, via het TV-toestel. Dan moet bij de videorecorder de functie Digital Link worden ingeschakeld.

Te bedienen apparaat selecteren:

Bij het bedienen in VCR-of DVD-modus brandt het lampje boven de toets VCR resp. DVD.

In de DVD-modus kunnen de volgende DVD-spe- lers worden bediend: Xemix 6122DO, 8122DA en 6222PS.

In VCR-modus kunnen de volgende videorecorders worden bediend: ViewVision 8106H, 8136H, 8176H, 6306H, 6336H, 6376H, 6396H, 4306H, 4376H, 2102M, 2302M, 4206, 4236, 4276.

Bij andere dan de genoemde Loewe-toestellen dient u gebruik te maken van de originele afstandsbediening of de video-knoppenbalk.

Functies voor Loewe videorecorders VV 8106H, VV8136H, VV8176H

Functies voor Loewe DVD-spelers Xemix 6122DO, 8122DA, 6222PS

Wat te doen als ...

Probleem	Mogelijke oorzaak	Oplossing
Verschillende menu-opties kunnen niet worden opgeroepen (grijs weergegeven) resp. de menu's voor de gebruiksmodi EPG en teletekst kunnen niet worden opgeroepen	"Vereenvoudigde bediening" in de hoofdinformatie is geactiveerd	Deactiveer "Vereenvoudigde bediening" onder Hoofdinformatie. Druk op de INFO-toets, selecteer "Keuze van het bedieningsniveau" en bevestig uw keuze met OK. Stel "Vereenvoudigde bediening" in op "Nee".
In het Video-menu worden "Timeropname", "Timer veranderen" en "Timer wissen" niet weergegeven.	Geen videorecorder aangemeld	Meld de videorecorder aan onder TV-menu – Aansluitingen.
In het Video-menu kan "Aansluitingen" niet worden opgeroepen (grijs weergegeven)	a) Er wordt op het moment een timeropname gemaaktb) U bent op het moment via de video-knoppen-balk van het TV-toestel aan het opnemen	a) Wacht tot de timeropname beëindigd is of wis de timer.b) Wacht tot u de opname heeft gestopt.
In het TV-menu kan de menu-optie "Programma's" en in de hoofdinformatie de optie "Programma's automatisch zoeken" niet worden opgeroepen	Het kinderslot is geactiveerd. Als deze menu's toegankelijk zouden zijn, zouden kinderen de zenders toch kunnen instellen.	Deactiveer het kinderslot voor bepaalde programma's: schakel in het TV-menu – Instellingen – Kinderslot uit of voer de PIN in.
De besturing van de Loewe videorecorder via de video-knoppenbalk en de timer functioneert niet of niet goed	a) In de videorecorder is de functie Digital Link niet geactiveerd of niet beschikbaarb) De Euro-AV-kabel is niet aangeslotenc) De videorecorder is niet aangemeld	a) Activeer Digital Link in de videorecorder (zie de gebruiksaanwijzing van de videorecorder).b) Sluit de Euro-AV-kabel aan.c) Meld de videorecorder aan.
Algemene probelemen bij het aansluiten van externe apparatuur via een AV-ingang	a) Het apparaat is in het menu "Aansluitingen" niet aangemeld of anders aangesloten dan in het aansluitschema is aangegevenb) De AV-norm is onjuist ingesteldc) Het AV-signaal is onjuist ingesteld	a) Vergelijk onder "Hoofdinformatie" - "Aansluitingen" het aansluitschema met de daadwerkelijke installatie en sluit de apparatuur op de aangegeven manier aan.b) Stel de norm juist inc) Stel het AV-signaal juist in.Als bij AV-norm of AV-signaal "Automatisch" is ingesteld, kan dit bij afwijkende signalen tot foutieve identifi caties leiden. In dat geval moeten de norm en het signaal volgens de gegevens in de gebruiksaanwijzing van het externe apparaat worden ingesteld.
Beeld horizontaal verschoven	Het TV-toestel staat op het zuidelijk halfrond (bijv. Australië, Zuid-Afrika)	Stel de horizontale positie in:1. Roep met INFO de hoofdinformatie op.2. Roep Index – Beeld instellen – Horizontaal verschuiven op.3. Stel de horizontale beeldpositie in.

Wat te doen als ...

Probleem	Mogelijke oorzaak	Oplossing
Aansluiting van een decoder functioneert niet of niet goed	a) Het signaal wordt niet gedecodeerd, omdat in het TV-menu – Aansluitingen niet de juiste decoderstations zijn geselecteerdb) Bij gebruik van de decoder is er geen geluid, omdat in het TV-menu – Aansluitingen het decodergeluid verkeerd is toegewezen	a) Volg nogmaals de instructies in het TV-menu– Aansluitingen op en selecteer de juiste decoderstations.b) Volg nogmaals de instructies in het TV-menu – Aansluitingen op en selecteer de juiste geluidsbron (Decoder, TV of autom.), zie de handleiding van de decoder.
Geen geluid via de TV-luidsprekers	a) In het geluidsmenu is onder "Geluid" de optie "Geluid via ..." niet ingesteld op "TV"b) Bij toestellen met een 9-polige vierkante bus aan de achterkant is er niets op deze bus aangesloten	a) Verander de instelling in "TV".b) Op de vierkante bus moet een blinde stekker met bruggen, Loewe aktieve Luidsprekersystem, de zender van de huisbesturing, Home Automation of een subwoofer aangesloten zijn.
Alle menu's verschijnen in de verkeerde taal	De menutaal is per ongeluk verkeerd ingesteld	Stel uw menutaal in:1. Schakel beeld-in-beeld (PIP) en alle menuteks-ten e.d. uit; druk op de toetsEND2. Roep het TV-menu op, druk op de toetsMENU3. Selecteer de laatste menu-optie en druk op deOK-toets4. Selecteer de laatste menu-optie op de laatste pagina en druk op deOK-toets5. Kies nu de juist taal en6. ... bevestig uw keuze metOK.
Digital Link Plus functioneert niet	a) De videorecorder is niet als Digital Link Plus-apparaat aangemeld of op de verkeerde bus aangeslotenb) De Euro-AV-kabel ist niet volledig bedraad (op pen 10 is niets aangesloten)c) Sommige videorecorders kunnen de zenders alleen bij ingebruikneming van het TV-toestel overnemend) Alle of sommige terrestrische en kabelzenders zijn opgeslagen onder programmaplaatsen ≥ 99	a) Meld onder "Aansluitingen" de Digital Link Plus videorecorder aan en sluit deze volgens het schema aan.b) Vervang de Euro-AV-kabel.c) Reset de videorecorder, zodat de standaardin-stellingen weer actief zijn (zie de gebruiksa-anwijzing van de recorder).d) Hersorteer de terrestrische en kabelzenders zodanig dat deze allemaal een nummer tussen 1 en 99 hebben.
Bij teletekst worden verschillende tekens ver-keerd weergegeven	In het teletekstmenu is de verkeerde tekenset ingesteld	Stel de juiste tekenset in: Teletekstmenu – In-stellingen – Tekenset – Standaard of de juiste tekenset.

Technische gegevens

Mechanisch

Aventos 3770 ZW	Art.Nr. 63447
Aventos 3970 ZW	Art.Nr. 62407
Afmetingen (cm)	ca. 72,5x53,5x49,5 (bxhxd)
Gewicht (kg)	ca. 38,5
Beeldbuis	Real Flat-Line
Formaat	16:9
Beeldschermklasse	70 cm, zichtbaar 66 cm
Aventos 3772 Z	Art.Nr. 63449
Aventos 3972 ZP	Art.Nr. 62406
Afmetingen (cm)	ca. 74,0x 59,5x49,5 (bxhxd)
Gewicht (kg)	ca. 44,0
Beeldbuis	Real Flat-Line
Formaat	4:3
Beeldschermklasse	72 cm, zichtbaar 68 cm
Aventos 3781 ZW	Art.Nr. 63454
Aventos 3981 ZW	Art.Nr. 64433
Aventos 3981 DR+	Art.Nr. 64433.42
Modus C 32	Art.Nr. 64432
Afmetingen (cm)	ca. 81,0x 59,5x55,5 (bxhxd)
Gewicht (kg)	ca. 53,0
Beeldbuis	Real Flat-Line
Formaat	16:9
Beeldschermklasse	81 cm, zichtbaar 76 cm
Mimo 28	Artikelnummer 62432
Afmetingen (cm)	ca. 71,0x54,0x52,5 (bxhxd)
Gewicht (kg)	ca. 39,0
Beeldbuis	Real Flat-Line
Formaat	16:9
Beeldschermklasse	70 cm, zichtbaar 66 cm
Mimo 29	Art.Nr. 62431
Afmetingen (cm)	ca. 66,0x6,02x54,0 (bxhxd)
Gewicht (kg)	ca. 46,0
Beeldbuis	Real Flat-Line
Formaat	4:3
Beeldschermklasse	72 cm, zichtbaar 68 cm
Nemos 28	Art.Nr. 63439
Afmetingen (cm)	ca. 80,5x55,0x53,0 (bxhxd)
Gewicht (kg)	ca. 44,0
Beeldbuis	Real Flat-Line
Formaat	16:9
Beeldschermklasse	70 cm, zichtbaar 66 cm

Nemos 29	Art.Nr. 63439
Afmetingen (cm)	ca. 78,0x61,0x5,03 (bxhxd)
Gewicht (kg)	ca. 46,0
Beeldbuis	Real Flat-Line
Formaat	4:3
Beeldschermklasse	72 cm, zichtbaar 68 cm
Nemos 32	Art.Nr. 65440
Nemos 32/DR+	Art.Nr. 65440.42
Nemos 32/DVB-T	Art.Nr. 65440.14
Afmetingen (cm)	ca. 90,0x61,0x53,0 (bxhxd)
Gewicht (kg)	ca. 57,0
Beeldbuis	Real Flat-Line
Formaat	16:9
Beeldschermklasse	81 cm, zichtbaar 76 cm

Elektrisch

Chassistype	Media Plus (Q2500/B)
	Media Plus (Q2550/B)
Rasterfrequentie	PAL/SECAM 100 Hz
	PAL 60/NTSC 120 Hz
Full Digital 100	AMD*/DNC
Voeding	220V tot 240V/50–60Hz
Opgenomen vermogentijdens gebruik ca. 145 watt
		Stand-by <2,5 watt
		Sat-Record-Mode <60 watt
Omgevingstemperatuur	5° – 40° Celsius
Tuner VHF/UHF/kabel (hyperband 8 MHz)	42 MHz – 860 MHz
Programmaplaatsen ^×	220/met DVB 1470
TV-normen ^*	B/G, I, DK, L, L', M, N
Kleurennnormen ^*	PAL, SECAM, NTSC, NTSC 4,43
Geluidsnorm ^×	FM, AM, Nicam Mono/stereo/2-toon
Audio-nominaal audiovermogen	2x10 watt/8ohm
Audio-muziekvermogen	2x20 watt/8ohm
Teletekst	HiText (Level 2.5)

Aansluitingen

Mini-DIN (front) video IN Y/C (S-VHS/Hi8)
Cinch (front) video IN CVBS (VHS/8mm)
Cinch (front) Audio IN L/R
Jack 6,3mm (front) hoofdtelefoon	32–200 ohm
IEC-bus 75 ohm antenne/kabel/DVB-T	×
F-bus 75 Ohm* SAT en SAT A/D
AV 1 Video IN/OUT Y/C (S-VHS/Hi8)
Video IN/OUT CVBS (VHS/8mm)
Audio IN/OUT L/R
AV 2 Video IN/OUT ×× Y/C (S-VHS/Hi8)
Video IN/OUT CVBS (VHS/8mm)
Video IN RGB
Audio IN/OUT L/R
Cinch audio OUT niveau instelbaar/vast
Vierkante bus 9-polig* actieve luidsprekersystemen
Mini-DIN 8-polig service en L-Link
Jack 3,5mm* IR-Link OUT
Cinch* center OUT centersignaal
Cinch* subwoofer OUT LFE-signaal
Cinch* surround OUT L/R
Cinch* dig. audio IN 1 meerkanalensignaal
Cinch* dig. audio IN 2 meerkanalensignaal
Cinch* dig. audio OUT meerkanalensignaal
× afhankelijk van uitvoering en type toestel ofals uitbreidingsmogelijkheid
×× OUT alleen bij Digital Link Plus videorecorder

Accessoires

Racks Aventos/Modus

Informeer hiernaar bij uw leverancier. Hij kan ook voor uw toestel een passend rack uit het Loewe programma leveren.

Mimo Racks

Het Mimo rack 1 biedt plaats aan twee componenten. Het Mimo rack 2 is de juiste oplossing als u op zoek bent naar een rack voor uw tv als stand-alone-toestel. Het design en de kleuren van beide racks zijn op uw tv-toestel afgestemd.

Nemos Racks

Het Nemos rack is een vormgesloten designrack dat met de hand ± 45° gedraaid kan worden. De kabels worden door het rack geleid, zodat ze aan het oog onttrokken zijn. Het biedt plaats aan drie extra apparaten.

Het Rack M13 is een stalen rack met één blad. Het kan worden uitgebreid met een tweede blad.

Dit rack wordt geleverd met een afdekking voor de aansluitingen van het TV-toestel. Desgewenst kunt u zich deze afdekking (zonder Rack) ook aanschaffen via uw dealer (Loewe Best. nr. 88705.009 Platin of 88705.020 Anthrazit).

Single-/Twin-Sat-tuner en Digital-TV decoder

Uw tv-toestel kan worden uitgebreid met de SAT 6 resp. TWIN-SAT 6 en een Digital-TV decoder, die in de tv geïntegreerd kunnen worden. Bij combinatie van beide componenten kunnen zowel analoge als digitale satellietzenders worden ontvangen.

Met de digitale TV-uitbreidingsset 2 S-Basic kunnen alle ongecodeerde digitale satellietzenders worden ontvangen.

Met de Digital-TV-uitbreidingsset 2 T-Basic kunnen alle ongecodeerde digitale terrestrische programma's worden ontvangen.

Voor het ontvangen van gecodeerde (en ongecodeerde) digitale TV-zenders (bijv. Premiere) staan de volgende modules ter beschikking : de Digital-TV-uitbreidingsset 2 Sat/Twin-Sat-CI P voor satellietontvangst en de Digital-TV-uitbreidingsset 2 T-CI voor terrestrische Digital-TV-zenders.

Alle modules worden ingebouwd in het TV-toestel en worden met de afstandsbediening/menusturing van het TV-toestel bediend.

IR-link (alleen bij Nemos 32)

Hiermee kunt u een aan het oog onttrokken videorecorder van een ander merk of de d-box via het TV-toestel bedienen met de oorspronkelijke afstandsbediening.

Dolby Digital decoder (alleen bij Nemos 32) voor meerkanaals-weergave van het geluid van DVD-spelers in Dolby Digital bioscoopkwaliteit. De Dolby Digital decoder wordt in het TV-toestel geïntegreerd.

Loewe audio-installaties en actieve- luidsprekersystemen

Bij combinatie van een Loewe tv-toestel met een Loewe audio-installatie en een Loewe luidsprekersysteem ontstaat er een home cinema systeem waarvan de componenten perfect op elkaar zijn afgestemd. Dat geldt niet alleen voor het design maar ook voor de techniek en brengt bovendien met zich mee dat het systeem bijzonder gemakkelijk te bedienen is.

Home-automation

Bediening van lichtschakelaars, dimmers, rolluiken enz. via het menu van het televisietoestel.

Het design, de bediening en de technische eigenschappen van de Loewe videorecorders zijn afgestemd op de Loewe tv-toestellen. In het dagelijks gebruik zult u merken dat de apparatuur veel eenvoudiger te bedienen is dan vroeger het geval was.

Loewe DVD-spelers en -recorders

De DVD-spelers en -recorders van Loewe worden gekenmerkt door vormen en kleuren die passen bij de Loewe tv-toestellen. Ook de bediening en de techniek zijn op Loewe tv-toestellen afges- temd. In combinatie met elkaar vormen beide een systeem dat vele voordelen biedt.

Printed in Germany

1/03.05/5,0

Wijzigingen voorbehouden!
