Notice AOC I2790PQU/BT - page 4
4 / 64
Kies uw taal en geef uw e-mailadres: we sturen u een specifiek vertaalde versie.
ProducttypeLED-monitor
Schermdiagonaal68,6 cm (27 inch)
Resolutie1920 x 1080 pixels (Full HD)
Beeldverhouding16:9
PaneeltechnologieIPS
Helderheid250 cd/m²
Contrastverhouding1000:1 (typisch)
Kijkhoek178°/178°
Responstijd5 ms (GtG)
Kleuren16,7 miljoen
Aansluitingen1x HDMI 1.4, 1x DisplayPort 1.2, 1x VGA, 1x USB 3.0 upstream, 4x USB 3.0 downstream, audio-uitgang
VESA-montage100 x 100 mm
Afmetingen (met stand)613,1 x 461,7 x 200,8 mm
Gewicht (met stand)5,2 kg
Energieverbruik (typisch)26 W
StroomvoorzieningAC 100-240V, 50/60 Hz
EnergieklasseA
Bijzondere functiesFlicker-Free, Low Blue Light, Clear Vision
KleurZwart
Meegeleverde accessoiresStroomkabel, HDMI-kabel, DisplayPort-kabel, USB-kabel, garantiekaart
ReinigingGebruik een zachte, droge doek. Gebruik geen agressieve schoonmaakmiddelen.
VeiligheidPlaats het apparaat op een stabiele ondergrond. Zorg voor voldoende ventilatie.
Reparatie en reserveonderdelenRaadpleeg een erkend reparateur. Gebruik alleen originele onderdelen.

Veelgestelde vragen - I2790PQU/BT AOC

Hoe stel ik de helderheid in op mijn AOC I2790PQU/BT?
Druk op de menuknop op het scherm, navigeer naar 'Helderheid' en pas de waarde aan met de pijltjestoetsen.
Welke aansluitingen heeft de AOC I2790PQU/BT?
Het scherm heeft HDMI, DisplayPort, VGA, een USB-hub (1 upstream, 4 downstream) en een audio-uitgang.
Kan ik de monitor aan de muur bevestigen?
Ja, de monitor is VESA-compatibel (100x100 mm). Gebruik een montagebeugel die geschikt is voor dit formaat.
Wat is de garantieperiode van de AOC I2790PQU/BT?
De standaardgarantie is 3 jaar, maar dit kan variëren afhankelijk van de regio. Controleer de garantiekaart.
Hoe schakel ik de blauwlichtfilter in?
Ga naar het menu, selecteer 'Low Blue Light' en kies een van de beschikbare modi (bijv. 'Multimedia' of 'Lezen').
Het beeld blijft zwart, wat moet ik doen?
Controleer of de stroomkabel is aangesloten en de monitor is ingeschakeld. Test een andere videokabel of aansluiting.
Wat is het energieverbruik van de monitor?
Het typische verbruik is 26 W. In slaapstand verbruikt hij minder dan 0,5 W.
Kan ik de monitor kantelen of draaien?
Ja, de voet biedt mogelijkheden voor kantelen, draaien en hoogteverstelling. Raadpleeg de handleiding voor de exacte mogelijkheden.
Hoe reinig ik het scherm?
Gebruik een zachte, droge microvezeldoek. Bij hardnekkig vuil kunt u de doek licht bevochtigen met water. Gebruik geen schoonmaakmiddelen.
Waar vind ik de handleiding van de AOC I2790PQU/BT?
De handleiding is te downloaden als PDF van de AOC-website of via onze site notice-facile.com. Gebruik de knop 'Downloaden'.

Gebruikersvragen over I2790PQU/BT AOC

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

De e-mail blijft privé: deze wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Scherm in PDF-formaat gratis! Vind uw handleiding I2790PQU/BT - AOC en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. I2790PQU/BT van het merk AOC.

GEBRUIKSAANWIJZING I2790PQU/BT AOC

Handleiding LCD-monitor

I2490PXQU/I2790PQU

LED-verlichting

AOC I2790PQU/BT - I2490PXQU/I2790PQU - 1

Inhoud verpakking....9

Voet installeren 10

De kijkhoek aanpassen....11

De monitor aansluiten....12

De wandmontagearm bevestigen 13

Aanpassen 14

De optimale resolutie instellen....14

Windows 10....14

Windows 8....16

Windows 7....18

Sneltoetsen 20

OSD Setting (OSD-instellingen) 22

Luminance (Luminantie)......23

Image Setup (Beeldinstelling)....24

Color Setup (Kleur instellen)....25

Picture Boost (Afbeeldingsversterking) 26

OSD Setup (OSD-instelling) 27

Extra....28

Exit (Afsluiten)....29

LED-indicator....29

Stuurprogramma....30

Monitorstuurprogramma 30

Windows 10....30

Windows 8....34

Windows 7....38

i-Menu 42

e-Saver....43

Screen + 44

Problemen oplossen....45

Specifications....47

Algemene specificaties I2490PXQU 47

Vooraf ingestelde beeldmodi....49

Pin-toewijzingen 50

Plug en Play....52

Reglementering....53

FCC-verklaring....53

WEEE-verklaring....54

WEEE-verklaring voor India 54

EPA Energy Star....54

EPEAT-verklaring....55

Service 56

Garantieverklaring voor Europa....56

Garantieverklaring voor het Midden Oosten en Afrika (MEA) 58

AOC International (Europe) B.V. 60

Garantieverklaring voor noord en zuid Amerika (met uitzondering van Brazilië)....61

EASE PROGRAMMA 63

TCO DOCUMENT 64

Veiligheid

De volgende subsecties beschrijven de notatieconventies die in dit document worden gebruikt.

Opmerkingen en waarschuwingen

Doorheen deze gids kunnen tekstblokken vergezeld zijn door een pictogram en vet of cursief gedrukt zijn. Deze blokken zijn opmerkingen en twee niveaus van waarschuwingen. Ze worden als volgt gebruikt:

AOC I2790PQU/BT - Opmerkingen en waarschuwingen - 1

OPMERKING: Een OPMERKING geeft belangrijke informatie aan die u zal helpen uw computer beter te gebruiken.

AOC I2790PQU/BT - Opmerkingen en waarschuwingen - 2

OPGELET: Een bericht OPGELET geeft potentiële schade aan de hardware of het verlies van gegevens aan en vertelt u hoe u het probleem kunt vermijden.

AOC I2790PQU/BT - Opmerkingen en waarschuwingen - 3

WAARSCHUWING: Een WAARSCHUWING geeft potentiële lichamelijke letsels aan en vertelt u hoe u het probleem kunt vermijden. Sommige waarschuwingen kunnen verschijnen in andere formaten en zijn mogelijk niet vergezeld door een pictogram. In dergelijke gevallen is de specifieke voorstelling van de waarschuwing opgelegd door de regelgevende overheidsinstanties.

Voeding

De monitor mag alleen worden gebruikt met het type stroombron dat op het label is aangegeven. Als u niet zeker bent van het type vermogen dat bij u thuis wordt geleverd, moet u contact opnemen met uw verkoper of met de lokale elektriciteitsmaatschappij.

De monitor is voorzien van een geaarde stekker, een stekker voorzien van aardaansluitingen. Deze stekker past alleen in een geaard stopcontact. Als het stopcontact niet geschikt is voor een geaarde stekker, laat dan een elektriciën het juiste stopcontact installeren of gebruik een adapter om het apparaat veilig te aarden. Maak de geaarde stekker niet onklaar.

Ontkoppel de eenheid tijdens onweer of als deze gedurende een langere periode niet zal worden gebruikt. Dit beschermt de monitor tegen schade door stroomstoten.

Zorg dat u geen powerstrips en verlengkabels overbelast. Overbelasting kan leiden tot brand of elektrische schokken.

Voor een goede werking dient u de monitor alleen te gebruiken met UL-vermelde computers met correct geconfigureerde aansluitpunten die zijn gemarkeerd tussen 240V, 5A.

Het wandstopcontact moet zich in de buurt van het apparaat bevinden en moet makkelijk te bereiken zijn.

Installatie

Plaats de monitor niet op een onstabiel wagentje, voet, statief, haak of tafel. Als de monitor valt, kunt u lichamelijke letsels oplopen of kan dit product ernstig worden beschadigd. Gebruik het toestel alleen met een karretje, standaard, statief, steun of tafel die door de fabrikant is aanbevolen of die bij dit product wordt verkocht. Volg de instructies van de fabrikant wanneer u het product installeert en gebruik montageaccessoires die door de fabrikant zijn aanbevolen. Wanneer het product op een wagentje is geplaatst, moet u voorzichtig te werk gaan wanneer u deze combinatie verplaatst.

! Duw nooit enige objecten in de sleuven van de monitorbehuizing. Er kan een schade aan het circuit ontstaan waardoor brand of elektrische schok kan worden veroorzaakt. Mors nooit vloeistoffen op de monitor.

! Plaats de voorzijde van het product niet op de grond.

Laat wat ruimte vrij rond de monitor, zoals hieronder weergegeven. Anders kan er onvoldoende luchtcirculatie zijn en kan oververhitting worden veroorzaakt waardoor brand of schade aan de monitor kan ontstaan.

Kijk hieronder voor de aanbevolen ventilatiegebieden rond de monitor wanneer de monitor wordt geïnstalleerd aan de muur of op een voet.

Tegen de muur gemonteerd
11 7/8 inches 30cm 4 inches 10cm 4 inches 10cm 4 inches 10cm Laat minstens deze ruimte vrij rond het toestel.

Met voet geïnstalleerd
30cm 10cm 10cm Laat minstens deze ruimte vrij rond het toestel. 10cm

Reiniging

Maak de behuizing regelmatig schoon met een doek. U kunt een zacht reinigingsmiddel gebruiken om de vlekken weg te vegen. Gebruik geen krachtig reinigingsmiddel dat de behuizing van het product kan verbranden.

Zorg dat er tijdens het reinigen voor dat er geen reinigingsmiddel in het product lekt. De reinigingsdoek mag niet te ruw zijn omdat anders deze anders krassen kan veroorzaken op het schermoppervlak.

! Maak het voedingssnoer los voordat u gaat schoonmaken.

H₂O

AOC I2790PQU/BT - Reiniging - 2

Als er een vreemde geur, geluid of rook uit het product komt, trekt u de voedingsstekker ONMIDDELLIJK uit het stopcontact en neemt u contact op met het servicecentrum.

Zorg dat de ventilatieopeningen niet worden geblokkeerd door een tafellaken of gordijn.

Stel de LCD-monitor niet bloot aan heftige vibraties of krachtige impact tijdens het gebruik.

Sla niet op de monitor of laat het toestel niet vallen tijdens het gebruik of transport.

Voor schermen met een glanzende rand moet de gebruiker op de plaatsing van het scherm letten, omdat de rand storende reflecties kan veroorzaken, afkomstig van lampen en heldere oppervlakken in de nabijheid.

Instelling

Inhoud verpakking
Monitor Cd-handleiding Voet STAND Voedingskabel Analoge kabel Audio DP kabel HDMI kabel

AOC I2790PQU/BT - Instelling - 2

Niet alle signaalkabels (voor DP, Analoog, HDMI-kabels) Cd-handleiding worden voor alle landen en regio's meegeleverd. Informeer bij uw handelaar of het kantoor van AOC ter bevestiging.

Voet installeren

Installeer of verwijder de voet als volgt.

Plaats de monitor op een zacht en vlak oppervlak om krassen te vermijden.

Installatie:

AOC I2790PQU/BT - Voet installeren - 1

Verwijderen:

De kijkhoek aanpassen

Voor een optimale weergave, raden wij u aan recht voor de monitor te gaan zitten en de monitor vervolgens af te stellen in de hoek van uw voorkeur.

Houd de stand zo vast dat de monitor niet kan kantelen wanneer u de kijkhoek van de monitor aanpast.

U kunt de hoek van de monitor aanpassen tussen -5° en 21°

-5° 21°

AOC I2790PQU/BT - De kijkhoek aanpassen - 2

OPMERKING:

Pas de kijkhoek niet verder aan dan 21 graden om schade te voorkomen.

De monitor aansluiten

Kabelverbindingen aan achterzijde van monitor en computer

1 2 3 4 5 6

1 Voeding
2 DP
3 HDMI
4 D-Sub
5 Audio in
6 oortelefoon

Om de apparatuur te beschermen, moet u de pc en de led-monitor altijd uitschakelen voordat u ze met elkaar verbindt.

1 Sluit de voedingskabel aan op de wisselstroomaansluiting op de achterkant van de monitor.
2 Sluit het ene uiteinde van de DP-kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op de DP -aansluiting van de computer.
3 Sluit het ene uiteinde van de 15-pins D-sub-kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op de D-sub-aansluiting van de computer.
4 (Optioneel – vereist een videokaart met HDMI-aansluiting) - Sluit het ene uiteinde van de HDMI -kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op de HDMI -aansluiting van de computer..
5 (Optioneel – vereist een videokaart met Audio -aansluiting) - Sluit het ene uiteinde van de Audio -kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan op de Audio -aansluiting van de computer..
6 Schakel uw monitor en computer in.
7 Ondersteunde resoluties voor video: VGA / DP / HDMI.

Als uw monitor een afbeelding weergeeft, is de installatie voltooid. Zie Probleemoplossing als geen beeld wordt weergegeven.

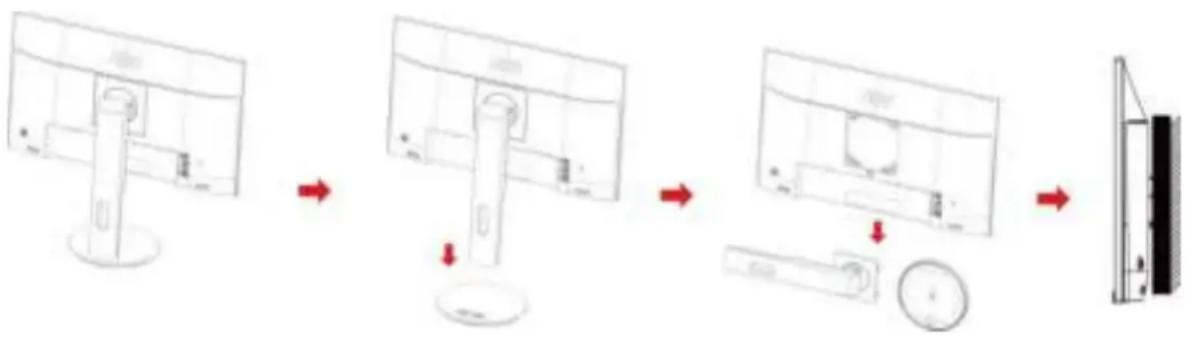

De wandmontagearm bevestigen

Voorbereiding om een optionele wandmontagearm te installeren.

AOC I2790PQU/BT - De wandmontagearm bevestigen - 1

Deze monitor kan worden bevestigd op een wandmontagearm die afzonderlijk verkrijgbaar is. Koppel de voeding los voordat u met deze procedure begint. Volg de onderstaande stappen:

1 Verwijder de voet.
2 Volg de instructies van de fabrikant om de wandmontagearm te monteren.
3 Monteer de wandmontagearm op de achterkant van de monitor. Lijn de gaten van de arm uit op de gaten in de achterkant van de monitor.
4 Steek 4 schroeven in de gaten en maakt ze vast.
5 Sluit de kabels opnieuw aan. Raadpleeg de gebruikershandleiding die bij de optionele wandmontagearm is geleverd, voor instructies over de bevestiging aan de muur.

Opmerking: de schroefgaten voor VESA-montage zijn niet voor alle modellen beschikbaar. Raadpleeg uw dealer of de officiële afdeling van AOC.

Aanpassen

De optimale resolutie instellen

Windows 10

Voor Windows 10:

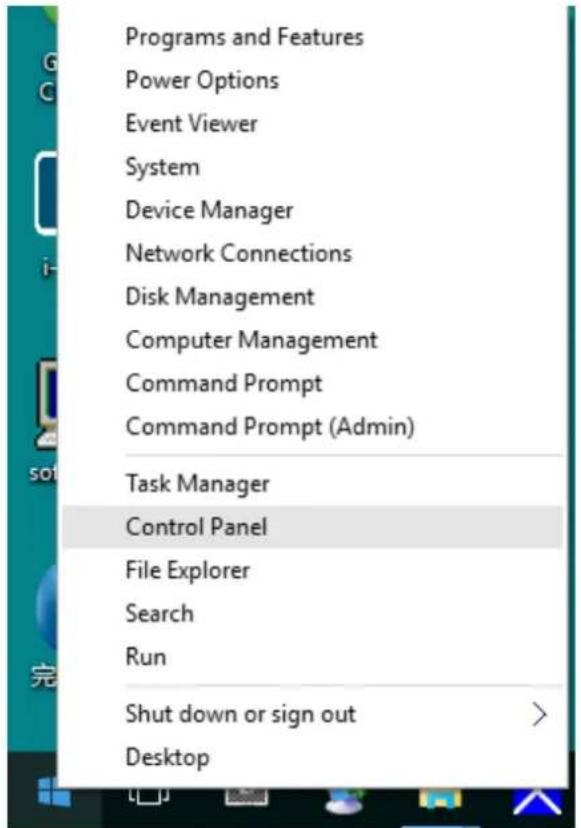

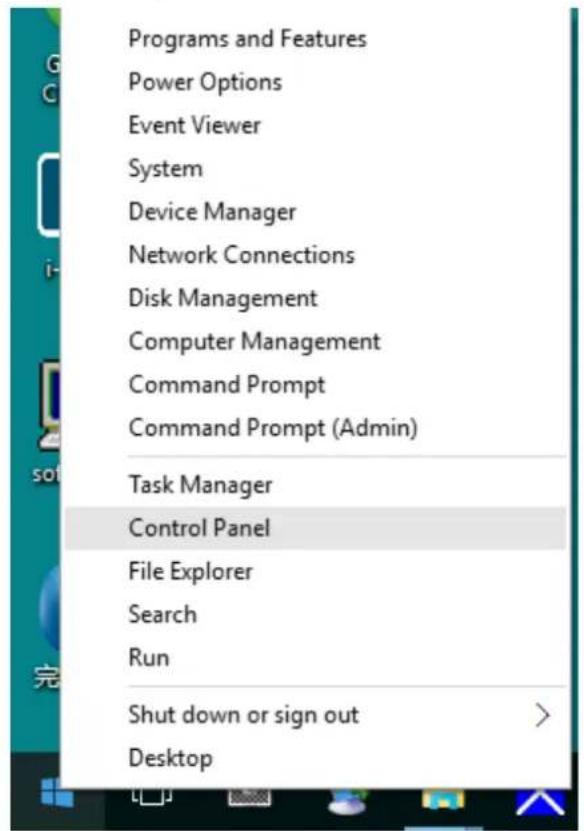

  • Klik met de rechtermuisknop op START.
    • Klik op "CONFIGURATIESCHERM".

AOC I2790PQU/BT - Windows 10 - 1

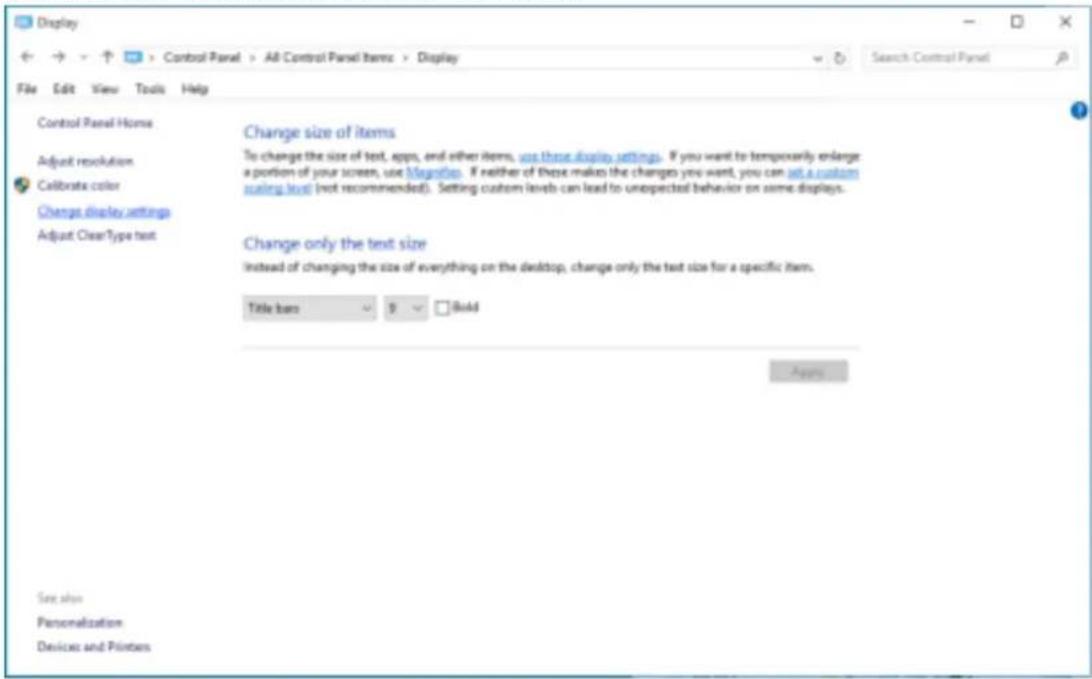

- Klik op de knop "Beeldscherminstellingen wijzigen".

AOC I2790PQU/BT - Windows 10 - 2

- Stel de SLIDE-BAR (SCHUIFBALK) in op de optimale vooraf ingestelde resolutie.

AOC I2790PQU/BT - Windows 10 - 3

• Stel "Weergeven op" in op "Categorie".

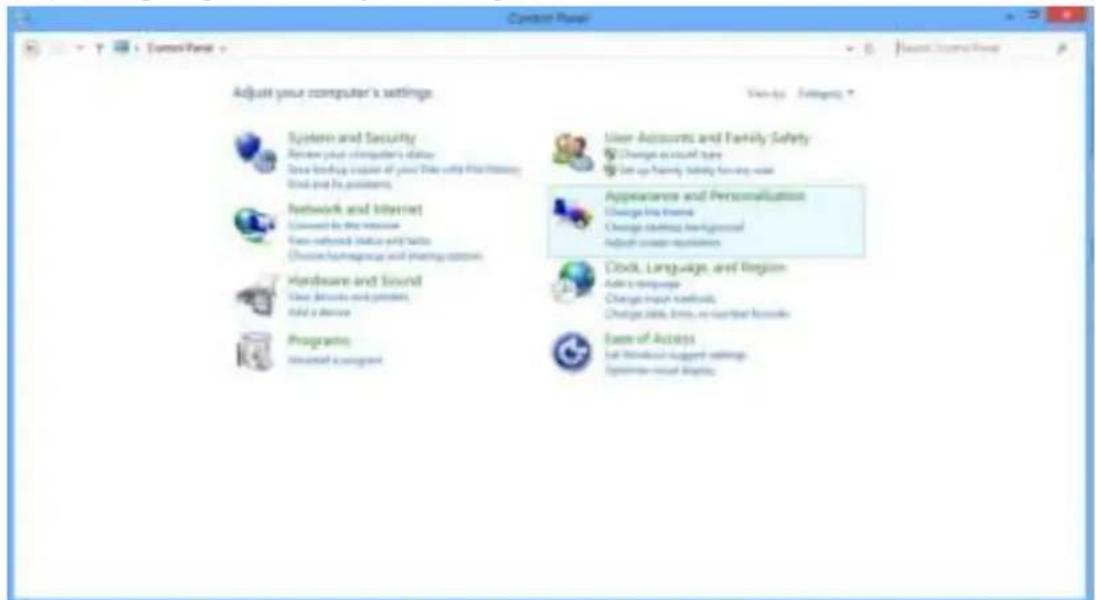

- Klik op "Vormgeving en Persoonlijke instellingen".

AOC I2790PQU/BT - Windows 10 - 4

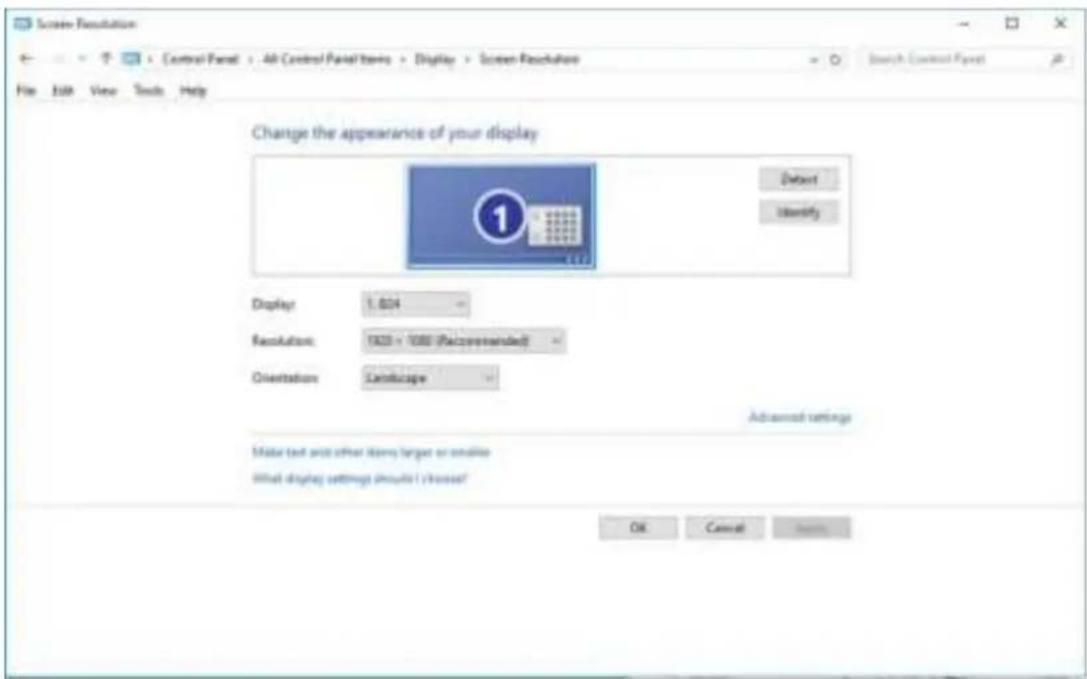

- Stel de SLIDE-BAR (SCHUIFBALK) voor de resolutie in op de optimale vooraf ingestelde resolutie

AOC I2790PQU/BT - Windows 10 - 5

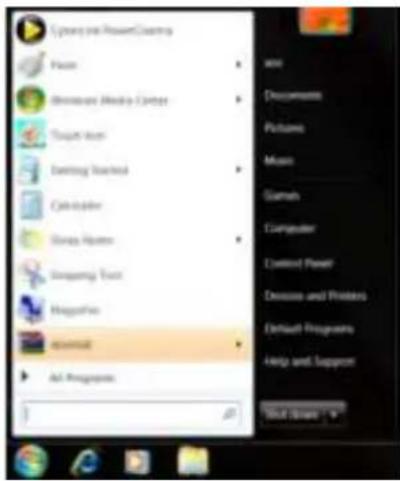

• Klik op START.

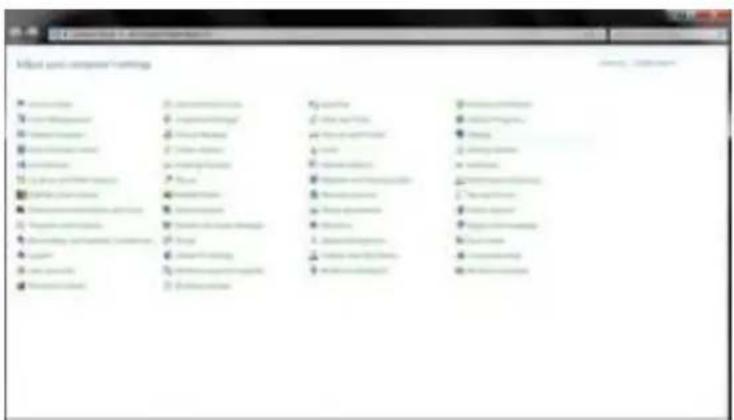

• Klik op "CONFIGURATIESCHERM".

CyberLink Master/Chrome File Document Microsoft Office Server iTunes Music Settings Started Documentation Service Hours Singing Time Magazines Microsoft Air Programs Add Share 10%

• Klik op "Vormgeving".

Input data management settings • 100% • 50% • 25% • 10% • 5% • 2% • 1% • 5% • 2% • 1% • 5% • 2% • 1% • 5% • 2% • 1% • 5% • 2% • 1% • 5% • 2% • 1% • 5% • 2% • 1% • 5% • 3% • 1% • 5% • 2% • 1% • 5% • 2% • 1% • 5% • 3% • 1% • 5% • 2% • 1% • 5% • 3% • 1% • 5% • 2% • 1% • 5% • 3% • 1% • 5% • 2% • 1% • 5% • 3% • 1% • 6% • 1% • 6% • 1% • 6% • 1% • 6% • 1% • 6% • 1% • 6% • 1% • 6% • 1% • 6% • 1% • 6% • 1% • 6% • 1% • 7% • 1% • 7% • 1% • 7% • 1% • 7% • 1% • 7% • 1% • 7% • 1% • 7% • 1% • 7% • 1% • 7% • 1% • 7% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 9% • 1% • 9% • 1% • 9% • 1% • 9% • 1% • 9% • 1% • 9% • 1% • 9% • 1% • 9% • 1% • 9% • 1% • 9% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 8% • 1% • 7% • 1% • 7% • 1% • 7% • 1% • 7% • 1% • 7% • 1% • 7% • 1% -0.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

• Klik op "BEELDSCHERM".

AOC I2790PQU/BT - Windows 10 - 8

- Klik op de knop "Weergaveinstellingen wijzigen".

Microsoft Windows Windows Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams Microsoft Teams

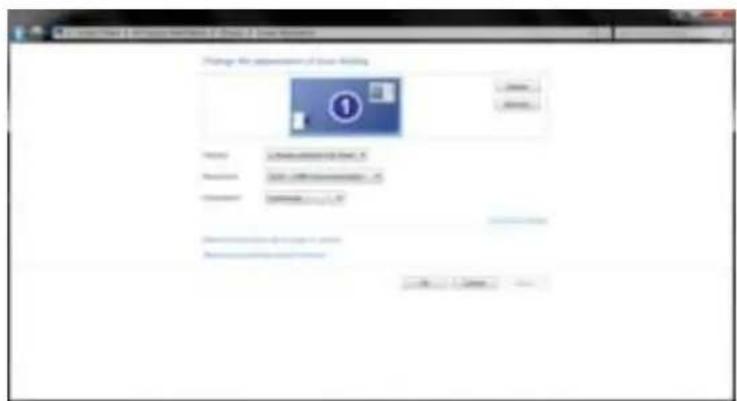

- Stel de SLIDE-BAR (SCHUIFBALK) voor de resolutie in op de optimale vooraf ingestelde resolutie

AOC I2790PQU/BT - Windows 10 - 10

1Bron/Auto/Afsluiten
2Volume
3ECO
4Clear Vision
5Menu / Invoeren / Voeding

Voeding/Menu/Enter

Druk op de voedingsknop om de monitor aan te zetten.

Als er geen OSD is, indrukken om het OSD-menu weer te geven of om de keuze te bevestigen. Ongeveer 2 seconden ingedrukt houden om de monitor uit te schakelen.

Volume

wanneer er geen OSD is, drukt u op Volume ▶ om de balk voor de volumeregeling te activeren of drukt u op ◀ of ▶ om het volume te regelen (alleen voor modellen met luidsprekers).

ECO

Als er geen OSD is, drukt u op de toets "Rechts" om de functie voor de LED-lichteffectenregeling te activeren.

Bron/Auto/Afsluiten

Als het OSD is afgesloten, is de knop Bron/Auto/afsluiten de sneltoets voor het instellen van de bron. Wanneer het OSD gesloten is, houdt u de knop Bron/Auto/Afsluiten ongeveer 2 seconden ingedrukt voor het automatisch configureren (alleen voor de modellen met D-sub).

Clear Vision

  1. Druk o de knop " ▶" als het OSD niet zichtbaar is om Clear Vision te activeren.
  2. Gebruik de knoppen "◀" of "▶" om te kiezen tussen zwak, gemiddeld, sterk of instellingen. De standaardinstelling is altijd "uit".

AOC I2790PQU/BT - Clear Vision - 1

  1. Houd de knop "▶" 5 seconden ingedrukt opm de Clear Vision Demo te starten, waarna het bericht "Clear Vision Demo: on" (Clear Vision Demo: aan) gedurende 5 seconden op het scherm verschijnt. Druk op de knop Menu of Afsluiten om het bericht te verwijderen. Houd de knop "▶" nogmaals 5 seconden ingedrukt om de Clear Vision Demo af te sluiten.

Clear Vision Demo: On

De functie Clear Vision zorgt voor de beste beeldervaring door onscherpe beelden en beelden met een lage resolutie op te waarderen naar scherpe en levendige beelden.

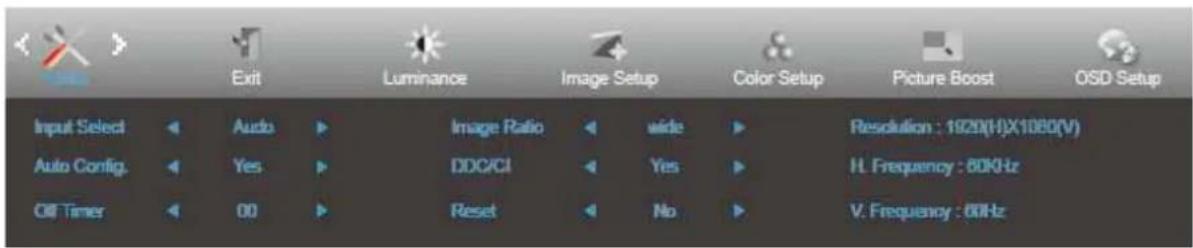

OSD Setting (OSD-instellingen)

Eenvoudige aanwijzingen op de besturingstoetsen.

AOC I2790PQU/BT - OSD Setting (OSD-instellingen) - 1

  1. Druk op de knop ■ MENU om het OSD-venster te activeren.
  2. Druk op ◀ of ▶ om door de functies te navigeren. Druk nadat de gewenste functie is gemarkeerd op de ▼ om deze in te schakelen. Als er een submenu is, druk opnieuw ◀/▶/▲/▼ om door de functies in het submenu te navigeren.
  3. Druk op ◀ of ▶ om de instellingen van de geselecteerde functie te wijzigen. Druk op ▲ AUTO om af te sluiten. Indien u een andere functie wilt aanpassen, herhaal stappen 2-3.
  4. Functie OSD vergrendelen: Houd om het OSD te vergrendelen de knop ■ MENU ingedrukt terwijl de monitor is uitgeschakeld en druk op de 🕒 aan/uit-knop om de monitor in te schakelen. Houd om het OSD te vergrendelen de knop ■ MENU ingedrukt terwijl de monitor is uitgeschakeld en druk op de 🕒 aan/uit-knop om de monitor in te schakelen.

Opmerkingen:

  1. Als het product slechts één signaalingang heeft, is het onderdeel "Input Select" (Bron selecteren) uitgeschakeld.
  2. Als de schermverhoudingen 4:3 zijn of de resolutie van het invoersignaal is native, is het onderdeel "Image Ratio" (Beeldverhouding) uitgeschakeld.
  3. Als een van de functies Clear vision, DCR, Kleurversterking of Beeldversterking actief is, zijn de andere twee functies uitgeschakeld.

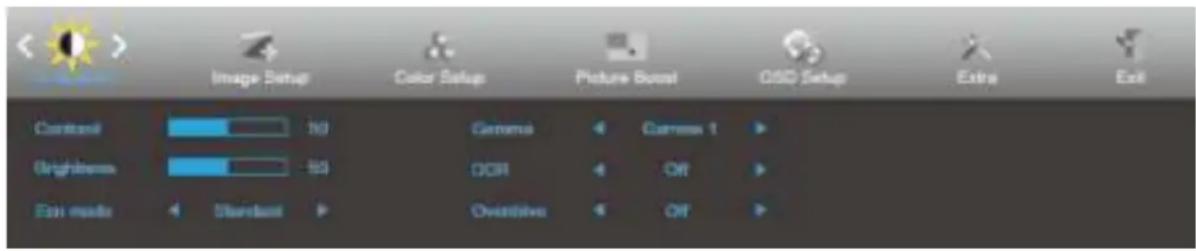

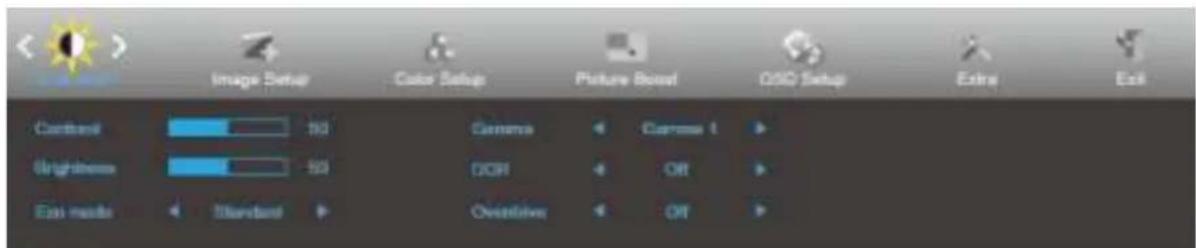

Luminance (Luminantie)

AOC I2790PQU/BT - Luminance (Luminantie) - 1

  1. Druk op MENU om het menu te tonen.
  2. Druk op ◀ of ▶ om (Luminance) (Luminantie) te selecteren en druk op ▼ om dit te activeren.
  3. Druk op ◀/▶/▲/▼ om het submenu te selecteren en druk op MENU om dit te activeren.
  4. Druk op ◀ of ▶ om aan te passen.
  5. Druk op AUTO om af te sluiten.
AOC I2790PQU/BT - Luminance (Luminantie) - 2Contrast0-100Contrast van Digitaal-register.
Brightness (Helderheid)0-100Verlichting instellen
Eco mode (Eco-stand)Standard (Standaard)AOC I2790PQU/BT - Luminance (Luminantie) - 3Standaard
Text (Tekst)AOC I2790PQU/BT - Luminance (Luminantie) - 4Tekstmodus
InternetAOC I2790PQU/BT - Luminance (Luminantie) - 5Internetmodus
Game (Spel)AOC I2790PQU/BT - Luminance (Luminantie) - 6Spel
Movie (Film)AOC I2790PQU/BT - Luminance (Luminantie) - 7Filmmodus
Sports (Sport)AOC I2790PQU/BT - Luminance (Luminantie) - 8Sportmodus
GammaGamma1Aanpassen aan Gamma 1
Gamma2Aanpassen aan Gamma 2
Gamma3Aanpassen aan Gamma 3
DCROff (Uit)Dynamische contrastverhouding uitschakelen
On (Aan)AOC I2790PQU/BT - Luminance (Luminantie) - 9Dynamische contrastverhouding inschakelen
OverDriveWeak (Zwak)Pas de reactietijd aan.
Medium
Strong (Sterk)
Off (Uit)

Image Setup (Beeldinstelling)

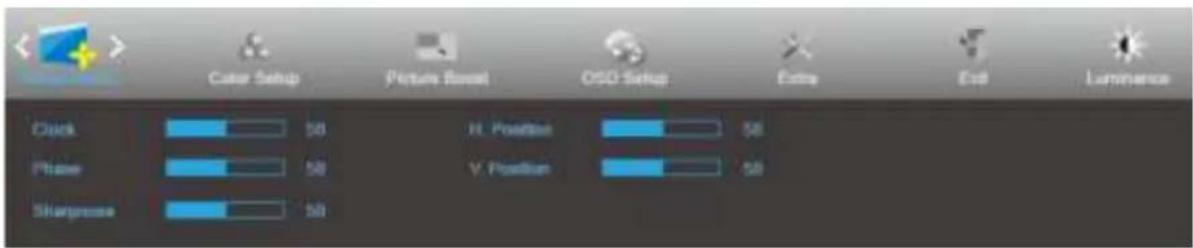

AOC I2790PQU/BT - Image Setup (Beeldinstelling) - 1

  1. Druk op MENU om het menu te tonen.
  2. Druk op ◀ of ▶ om (Image Setup) (Beeldinstelling) te selecteren en druk op ▼ om dit te activeren.
  3. Druk op ◀/▶/▲/▼ om het submenu te selecteren en druk op MENU om dit te activeren.
  4. Druk op ◀ of ▶om aan te passen.
  5. Druk op AUTO om af te sluiten.
AOC I2790PQU/BT - Image Setup (Beeldinstelling) - 2Clock (Klok)0-100Pas de Beeldklok aan om verticale ruis te verminderen.
Phase (Fase)0-100Pas de Beelfase aan om horizontale ruis te verminderen.
Sharpness (Scherpte)0-100Pas de scherpte van het beeld aan.
H. Position (H. positie)0-100Stelt de horizontale positie van het beeld in.
V. Position (V. positie)0-100Stelt de verticale positie van het beeld in.

Color Setup (Kleur instellen)

Picture Boost O3D Setup Extra Exit Luminance Image Setup Color Temp Warm Red 50 Low Blue Light Off DCB Mode Off Green 50 DCB Drop Off Blue 50

  1. Druk op MENU om het menu te tonen.

  2. Druk op

of om

AOC I2790PQU/BT - Color Setup (Kleur instellen) - 2

(Color Setup) (Kleur instellen) te selecteren en druk op ▼ om dit te activeren.

  1. Druk op

AOC I2790PQU/BT - Color Setup (Kleur instellen) - 3

om het submenu te selecteren en druk op MENU om dit te activeren.

  1. Druk op

of om aan te passen.

  1. Druk op AUTO om af te sluiten.
AOC I2790PQU/BT - Color Setup (Kleur instellen) - 4Color Temp.(Kleurtemperatuur)WarmWarme kleurtemperatuur ophalen uit EEPROM.
Normal(Normaal)Normale kleurtemperatuur ophalen uit EEPROM.
Cool (Koel)Koele kleurtemperatuur ophalen uit EEPROM.
sRGBSRGB-kleurtemperatuur ophalen uit EEPROM.
User(Gebruiker)Kleurtemperatuur gebruiker ophalen uit EEPROM.
DCB Mode(DCB-modus)Full Enhance(Volledige verbetering)ON/OFF(AAN/UIT)Modus Compleet verbeteren uitschakelen of inschakelen
Nature Skin(Natuurweerg ave)ON/OFF(AAN/UIT)Modus Natuurlijke huidskleur uitschakelen of inschakelen
Green Field(Groen veld)ON/OFF(AAN/UIT)Modus Groen veld uitschakelen of inschakelen
Sky-blue(Hemelsblauw)ON/OFF(AAN/UIT)Modus Hemelsblauw uitschakelen of inschakelen
AutoDetect(Auto.Detectie)ON/OFF(AAN/UIT)Modus Auto detectie uitschakelen of inschakelen.
DCB DemoON/OFF(AAN/UIT)Demo uitschakelen of inschakelen
Red (Rood)0-100Rode versterking uit digitaal register.
Green (Groen)0-100Groene versterking uit digitaal register.
Blue (Blauw)0-100Blauwe versterking uit digitaal register.
Low Blue Light (Laag blauwlicht)Weak (Zwak)Verminder de blauwe lichtgolf door de kleurtemperatuur te regelen
Medium
Strong (Sterk)
Off (Uit)

Picture Boost (Afbeeldingsversterking)

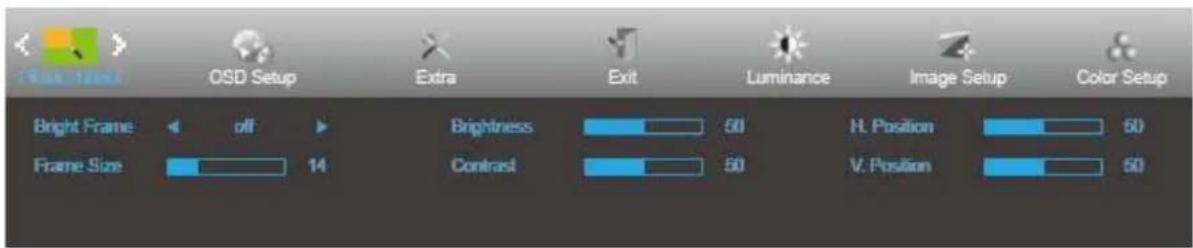

AOC I2790PQU/BT - Picture Boost (Afbeeldingsversterking) - 1

  1. Druk op MENU om het menu te tonen.
  2. Druk op ◀ of ▶ om (Picture Boost) (Afbeeldingsversterking) te selecteren en druk op ▼ om het menu te openen.
  3. Druk op ◀/▶/▲/▼ om het submenu te selecteren en druk op MENU om dit te activeren.
  4. Druk op ◀ of ▶om aan te passen.
  5. Druk op AUTO om af te sluiten.
AOC I2790PQU/BT - Picture Boost (Afbeeldingsversterking) - 2Bright Frame (Helder Frame)ON/OFF (AAN/UIT)Helder frame in- of uitschakelen
Frame Size (Framegrootte)14-100Hiermee kunt u het frame groter of kleiner maken.
Brightness (Helderheid)0-100Helderheid aanpassen voor versterkt gebied
Contrast0-100Contrast aanpassen voor versterkt gebied
H. Position (H. positie)0-100De horizontale positie van het beeld instellen
V. Position (V. positie)0-100De verticale positie van het beeld instellen

NB:

Pas de helderheid, het contrast en de positie van het Heldere beeld aan voor een betere kijkervaring.

  1. Druk op MENU om het menu te tonen.

  2. Druk op

of om

AOC I2790PQU/BT - NB: - 1

(OSD Setup) (OSD instellen) te selecteren en druk op ▼ om dit te activeren.

  1. Druk op

AOC I2790PQU/BT - NB: - 2

om het submenu te selecteren en druk op MENU om dit te activeren.

  1. Druk op

of ▶om aan te passen.

  1. Druk op AUTO om af te sluiten.
AOC I2790PQU/BT - NB: - 3Language (Taal)English (Engels), France (Frans), Spanish (Spaans), Portugues (Portugees), German (Duits), Italian (Italiaans), Dutch (Nederlands), Swedish (Zweeds), Finnish (Fins), Polish (Pools), Czech (Tsjechisch), Russia (Russisch), Korea (Koreans), TChina (TChinees), SChina (SChinees), Japanese (Japans)De OSD-taal selecteren
Timeout (Time-out)5-120De OSD-time-out instellen.
V. Position (V. positie)0-100De verticale positie van OSD instellen.
Transparence (Transparantie)0-100De OSD instellen
H.Position (H. positie)0-100De horizontal positie van OSD instellen.
Break Reminder (Pauzeherinnering)aan of uitPauzeherinnering als de gebruiker langer dan 1 uur continu werkt

Extra

Input Select Audio Image Ratio wide Resolution : 1920(H)X1080(V) Auto Config. Yes DDG/CI Yes H. Frequency : 60KHz Off Timer 00 Reset No V. Frequency : 60Hz

  1. Druk op MENU om het menu te tonen.

  2. Druk op

AOC I2790PQU/BT - Extra - 2

om

AOC I2790PQU/BT - Extra - 3

(Extra) te selecteren en druk op ▼ om dit te activeren.

  1. Druk op

AOC I2790PQU/BT - Extra - 4

AOC I2790PQU/BT - Extra - 5

om het submenu te selecteren en druk op MENU om dit te activeren.

  1. Druk op

AOC I2790PQU/BT - Extra - 6

om aan te passen.

  1. Druk op AUTO om af te sluiten.
AOC I2790PQU/BT - Extra - 7Input Select (Ingangsselectie)Auto / D-SUB /DP/ HDMISelecteren om het ingangssignaal te detecteren
Auto Config.Yes (Ja) / No (Nee)Het beeld automatisch naar standaard instellen.
Off Timer (Uitschakeltimer)0-24 uurSelecteer de tijd voor uitschakelen.
Image Ratio (Beeldverhouding)Breedbeeld of 4:3Selecteer breedbeeld- of 4:3-formaat voor de beeldschermweergave
DDC/CIYes (Ja) / No (Nee)Ondersteuning voor DDC/CI in- of uitschakelen
Reset (Beginwaarden)Yes (Ja) / No (Nee)De standaardwaarden van het menu herstellen.

Exit (Afsluiten)

AOC I2790PQU/BT - Exit (Afsluiten) - 1

  1. Druk op MENU om het menu te tonen.

  2. Druk op ◀ of ▶ om (Exit) (Afsluiten) te selecteren en druk op MENU om dit te sluiten.

LED-indicator

StatusLed-kleur
Modus volledige stroomBlauw
EnergiebesparingOranje

Stuurprogramma

Monitorstuurprogramma

Windows 10

  • Start Windows® 10
  • Klik met de rechtermuisknop op START.
    • Klik op "Configuratiescherm".

AOC I2790PQU/BT - Windows 10 - 1

- Klik op het pictogram "Beeldscherm".

AOC I2790PQU/BT - Windows 10 - 2

• Klik op de knop "Beeldscherminstellingen wijzigen"

AOC I2790PQU/BT - Windows 10 - 3

• Klik op de knop Geavanceerde instellingen.

AOC I2790PQU/BT - Windows 10 - 4

- Klik op de tab "Beeldscherm" en klik op de knop "Eigenschappen".

General Prof Monitor and NVIDIA Software (V1208) (E:\Provision\Control\Options\V1208) Adapters Monitors Pseudocode / Cuts Management Server V1208 Monitor Type General Prof Monitors Properties Monitor Settings Screen selection rate 56 MHz Private server from this remote command displaying Microsoft Excel 2.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.1 Colors Free Color (32 bit) OK Cancel Help

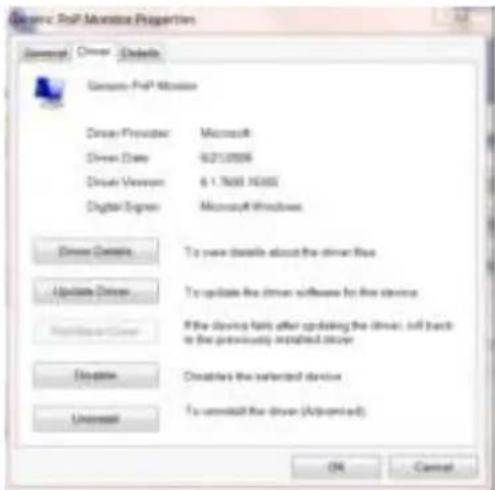

• Klik op het tabblad "Stuurprogramma".

AOC I2790PQU/BT - Windows 10 - 6

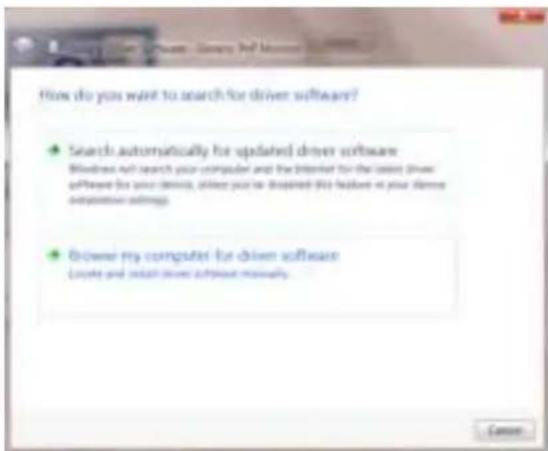

- Open het venster "Stuurprogramma's bijwerken -Algemeen PnP-beeldscherm" door te klikken op "Stuurprogramma bijwerken..." en klik vervolgens op de knop "Op mijn computer naar stuurprogramma's zoeken".

AOC I2790PQU/BT - Windows 10 - 7

- Selecteer "Ik wil kiezen uit een lijst met apparaatstuurprogramma's op mijn computer".

AOC I2790PQU/BT - Windows 10 - 8

- Klik op de knop "Browse". Klik op de knop "Bladeren" en ga naar de volgende map: X:\Driver\modulenaam (waarbij X de stationsletter is die aan het cd-romstation is toegewezen).

AOC I2790PQU/BT - Windows 10 - 9

  • Selecteer het bestand "xxx.inf" en klik op de knop "Openen". Klik op de knop "OK".
  • Kies het model van de monitor en klik op de knop "Volgende". De bestanden worden van de cd naar de harde schijf gekopieerd.
  • Sluit alle open vensters en verwijder de cd.
  • Start het systeem opnieuw op. Het systeem selecteert automatisch de maximale vernieuwingssnelheid en de bijbehorende Color Matching Profiles.

Windows 8

  • Start Windows® 8
  • Rechtsklik en klik op Alle apps rechtsonder in het scherm.

AOC I2790PQU/BT - Windows 8 - 1

• Klik op het pictogram "Configuratiescherm"
- Stel "Weergeven op" in op "Grote pictogrammen" of "Kleine pictogrammen".

AOC I2790PQU/BT - Windows 8 - 2

- Klik op het pictogram "Beeldscherm".

Input your component settings • Input Method • Input Parameters • Input Data • Input Data Point • Input Data • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Parameters • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Specifications • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Guidelines • Input Data Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards & Standards, etc. Output your component settings

- Klik op de knop "Weergaveinstellingen wijzigen".

AOC I2790PQU/BT - Windows 8 - 4

- Klik op de knop "Geavanceerde instellingen".

AOC I2790PQU/BT - Windows 8 - 5

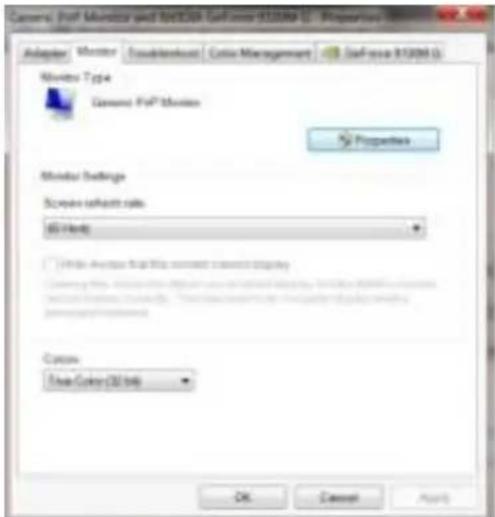

- Klik op de tabblad "Beeldscherm" en klik op de knop "Eigenschappen".

AOC I2790PQU/BT - Windows 8 - 6

• Klik op het tabblad "Stuurprogramma"

AOC I2790PQU/BT - Windows 8 - 7

- Open het venster "Stuurprogramma bijwerken - Algemeen PnP-beeldscherm" door op "Stuurprogramma bijwerken..." en klik vervolgens op de knop "Op mijn computer naar stuurprogramma's zoeken".

AOC I2790PQU/BT - Windows 8 - 8

- Selecteer "Ik wil kiezen uit een lijst met apparaatstuurprogramma's op mijn computer".

AOC I2790PQU/BT - Windows 8 - 9

- Klik op de knop "Browse". Klik op de knop "Bladeren" en ga naar de volgende map:

X:\Driver\modulenaam (waarbij X de stationsletter is die aan het cd-romstation is toegewezen).

AOC I2790PQU/BT - Windows 8 - 10

  • Selecteer het bestand "xxx.inf" en klik op de knop "Openen" Klik op de knop "OK"
  • Kies het model van de monitor en klik op de knop "Volgende". De bestanden worden van de cd naar de harde schijf gekopieerd.
  • Sluit alle open vensters en verwijder de cd.
  • Start het systeem opnieuw op. Het systeem selecteert automatisch de maximale vernieuwingssnelheid en de bijbehorende Color Matching Profiles.

Windows 7

  • Start Windows® 7
  • Klik op "Start" en daarna op "Configuratiescherm".

AOC I2790PQU/BT - Windows 7 - 1

- Klik op het pictogram "Beeldscherm".

What you can compute/running • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software • Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - Software - software

• Klik op de knop "Weergaveinstellingen wijzigen".

Microsoft Windows System 2.0.1.1 Windows 2.0.1.1 Windows 2.0.1.1 Windows 2.0.1.1 Windows 2.0.1.1 Windows 2.0.1.1 Windows 2.0.1.1 Windows 2.0.1.1 Windows 2.0.1.1 Windows 2.0.1.1 Windows 2.0.1.1 Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless Winless

• Klik op de knop Geavanceerde instellingen.

AOC I2790PQU/BT - Windows 7 - 4

- Klik op de tab "Beeldscherm" en klik op de knop "Eigenschappen".

AOC I2790PQU/BT - Windows 7 - 5

• Klik op het tabblad "Stuurprogramma".

AOC I2790PQU/BT - Windows 7 - 6

- Open het venster "Stuurprogramma's bijwerken - Algemeen PnP-beeldscherm" door te klikken op "Stuurprogramma bijwerken..." en klik vervolgens op de knop "Op mijn computer naar stuurprogramma's zoeken".

AOC I2790PQU/BT - Windows 7 - 7

- Selecteer "Ik wil kiezen uit een lijst met apparaatstuurprogramma's op mijn computer".

AOC I2790PQU/BT - Windows 7 - 8

- Klik op de knop "Browse". Klik op de knop "Bladeren" en ga naar de volgende map: X:\Driver\modulenaam (waarbij X de stationsletter is die aan het cd-romstation is toegewezen).

AOC I2790PQU/BT - Windows 7 - 9

  • Selecteer het bestand "xxx.inf" en klik op de knop "Openen". Klik op de knop OK.
  • Kies het model van de monitor en klik op de knop "Volgende". De bestanden worden van de cd naar de harde schijf gekopieerd.
  • Sluit alle open vensters en verwijder de cd.
  • Start het systeem opnieuw op. Het systeem selecteert automatisch de maximale vernieuwingssnelheid en de bijbehorende Color Matching Profiles.

i-Menu

AOC I2790PQU/BT - i-Menu - 1

Welkom bij de "i-Menu" software van AOC. i-Menu maakt het aanpassen van de instellingen voor uw monitor gemakkelijk door schermmenu's te gebruiken in plaats van de OSD-knop op de monitor. Volg de installatiehandleiding om de installatie te voltooien.

AOC I2790PQU/BT - i-Menu - 2

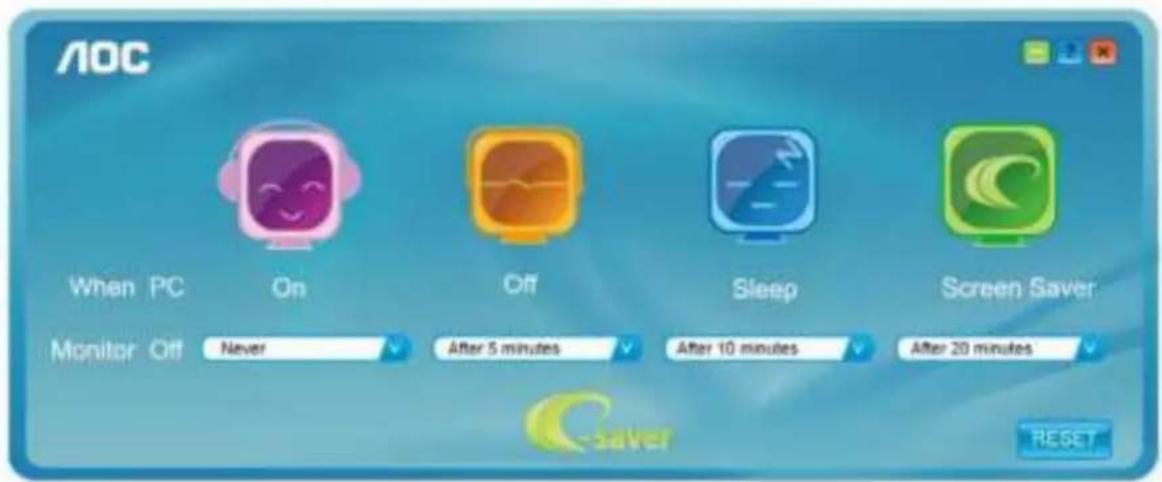

Welkom bij de AOC e-Saver software voor het energiebeheer van de monitor. De AOC e-Saver bevat Smart

Shutdown-functies voor uw beeldschermen, waarmee uw beeldscherm tijdig kan afsluiten als de pe zich in een bepaalde staat bevindt (On (Aan), Off (Uit), Sleep (Slapen) of Screen Saver (Schermbeveiliging)); de feitelijke afsluittijd is afhankelijk van uw voorkeuren (zie het volgende voorbeeld).

Klik op "driver/e-Saver/setup.exc" om de e-Saver software te installeren. Volg de aanwijzingen van de wizard om de installatie uit te voeren.

Onder elk van de vier pc-staten kunt u de gewenste tijd (in minuten) installeren in het vervolgkeuzemenu waarop uw beeldscherm automatisch moet afsluiten. Hiet voorbeeld hieronder geïllustreerd:

1) Het beeldscherm sluit nooit af als de pc is ingeschakeld.
2) Het beeldscherm sluit automatisch af 5 minuten nadat de pc is uitgeschakeld.
3) Het beeldscherm sluit automatisch af 10 minuten nadat de pc in de slaapstand/stand-by is gegaan.
4) Het beeldscherm sluit automatisch af 20 minuten nadat de schermbeveiliging verschijnt.

AOC I2790PQU/BT - i-Menu - 3

U kunt op "RESET" klikken om de standaardinstellingen van de e-Saver te herstellen zoals hieronder.

AOC I2790PQU/BT - i-Menu - 4

Welkom bij de "Screen"-software van AOC. Screen software is een hulpmiddel voor het splitsen van het bureabladscherm; het verdeelt het blad in meerdere deelvensters en elk deelvenster toont een ander venster. U hoeft het venster alleen maar naar een overeenkomstig deelvenster te slepen als u dat wilt openen. Het ondersteunt meerdere beeldschermen om uw werk gemakkelijker te maken. Gebruik de installatiesoftware om het te installeren.

AOC I2790PQU/BT - i-Menu - 5

Probleem & vraagMogelijke oplossingen
Stroom-LED brandt nietZorg ervoor dat de aan/uit-knop ingeschakeld is en dat het netsnoer stevig in een gcaard stopcontact en in de monitor zit.
Er verschijnen geen beelden op het scherm.Is het netsnoer goed aangesloten?Controleer de aansluiting van het netsnoer en de voeding.Is de kabel correct aangesloten?(Aangesloten met de D-sub-kabel)Controleer de aansluiting van de DB-15-kabel.(Aangesloten met de DVI-kabel)Controleer de aansluiting van de DVI-kabel.* DVI-ingang is niet op elk model aanwezig.Als de voeding is ingeschakeld, herstart dan de computer om het beginscherm (het aanmeldscherm) weer te geven.Als het beginscherm (het aanmeldscherm) verschijnt, start u de computer in de gewenste modus (de veilige modus voor Windows ME/2000) en verandert u de frequentie van de videokaart.(Zie De optimale resolutie instellen)Als het beginscherm (aanmelding) niet wordt weergegeven, neemt u contact op met klantenservice of met uw leverancier.Ziet u "Ingang niet ondersteund" op het scherm?Dit bericht wordt weergegeven wanneer het signaal van de videokaart de maximale resolutie en frequentie overschrijdt waarmee het beeldscherm correct kan werken.Pas de maximale resolutie en frequentie waarmee de monitor correct kan werken.Controlcer of de AOC-stuurprogramma's voor de monitor geïnstalleerd zijn.
Beeld is vaag en heeft last van spookbeeldenStel de opties contrast en helderheid in Druk in om automatisch aan te passen.Zorg ervoor dat u geen verlengkabel of schakelkast gebruikt. We bevelen aan dat u de monitor rechtstreeks aansluit op de connector van de videokaartuitgang aan de achterzijde van uw computer.
Beeld gaat op en neer, flikkert of een golfpatroon verschijnt door het beeldVerplaats elektrische apparaten die elektrische interferentie veroorzaken zo ver mogelijk weg van de monitor.Gebruik de maximum vernieuwingsfrequentie die uw monitor aankan bij de resolutie die u gebruikt.
De monitor is vastgelopen in de "Modus Actief uit"Stroomschakelaar van de computer moet in de AAN-stand staanDe computervideokaart moet stevig in de sleuf zitten.Zorg ervoor dat de videokabel van de monitor goed aangesloten is op de computer.Controler de videokabel van de monitor en verzeker u ervan dat geen van de pinnen gebogen is.Controler of de computer werkt door de knop CAPS LOCK op het toetsendruk in te drukken terwijl u de CAPS LOCK-LED in de gaten houdt. De LED moet niet gaan branden of uitgaan als de knop CAPS LOCK wordt ingedrukt.
Een van de primaire kleuren ontbreekt (ROOD, GROEN of BLAUW)Controleer de videokabel van de monitor en verzeker u ervan dat geen van de pinnen beschadigd is.Zorg ervoor dat de videokabel van de monitor goed aangesloten is op de computer.
Schermbeeld is niet gecentreerd of heeft niet de juiste afmetingPas de horizontale en verticale positie aan of druk op de hotkey (Auto)
Het beeld heeft kleurfouten (het wit lijkt niet wit)Pas de RGB-kleur aan of selecteer een kleurentemperatuur
Horizontale of verticale storing in het schermGebruik de afsluitmodus van Windows 95/98/2000/ME om klok en fase aan te passen.Druk in om automatisch aan te passen.

Specifications

Algemene specificaties I2490PXQU

PancelModelnaam12490PXQU
AandrijfsystccmTFT kleuren-LCD
Weergeefbare beeldgrootte60,47 cm diagonaal
Pixclpitch0,2745( (H) mm x 0,2745 (V) mm
VideoR, G, B analoge interface, HDMI-interface, DP-interface
Afzonderlijk synchroniserenH/V TTL
Weergavekleuren16,7M kleuren
Dotklok165 MHz
AnderenHorizontaal scanbereik30~83KHz
Horizontaal scanformaat (maximum)527,04mm
Verticaal scanbereik50Hz ~ 76Hz
Verticaal scanformaat (maximum)296,46mm
Optimale vooraf ingestelde resolutie1920×1080 bij 60 Hz
Plug & PlayD-Sub 15 pin/HDMI(1.4) / DP (1.2)
IngangsaansluitingVGA\HDMI
Voedingsbron100-240V~,50/60Hz, 1.5A
EnergieverbruikTypische(Helderheid = 90,zet Contrast = 50)20W
(Helderheid = 100,zet Contrast = 100)57W
Energieverbruik≤0.5W
Off timer (Uit-timer)0-24 uur
Speakers2W x 2
Fysieke KenmerkenAansluitingstypeD-Sub,DVI, HDMI, Audio in, Earphone out, USBx4
Type signaalkabelAfneembaar
Omgevings-Temperatuur:Bedrijf0° tot 40°C
Niet in bedrijf-25° tot 55°C
Vochtighcid:Bedrijf10% tot 85% (niet-condenserend)
Niet in bedrijf5% tot 93% (niet-condenserend)
Hoogte:Bedrijf0~ 5,000m(0~16,404 ft)
Niet in bedrijf0~ 12,192m(0~40,000 ft)
PaneclModelnaamI2790PQU
AandrijfsysteemTFT kleuren-LCD
Weergeefbare beeldgrootte68,60 cm diagonaal
Pixelpitch0,3114( (H) mm x 0,3114 (V) mm
VideoR, G, B analoge interface, HDMI-interface, DP-interface
Afzonderlijk synchroniserenH/V TTL
Weergavekleuren16,7M kleuren
Dotklok165 MHz
AnderenHorizontaal scanbereik30~83KHz
Horizontaal scanformaat (maximum)597,888mm
Verticaal scanbereik50Hz ~ 76Hz
Verticaal scanformaat (maximum)336,312mm
Optimale vooraf ingestelde resolutie1920×1080 bij 60 Hz
Plug & PlayD-Sub 15 pin/HDMI(1.4) / DP (1.2)
IngangsaansluitingVGA\HDMI
Vocdingsbron100-240V~,50/60Hz, 1.5A
EnergieverbruikTypische(Helderheid = 90,zet Contrast = 50)22W
(Helderheid = 100,zet Contrast = 100)57W
Energieverbruik≤0.5W
Off timer (Uit-timer)0-24 uur
Speakers2W x 2
Fysieke KenmerkenAansluitingstypeD-Sub,DVI, HDMI, Audio in, Earphone out, USBx4
Type signaalkabelAfneembaar
Omgevings-Temperatuur:Bedrijf0° tot 40°C
Niet in bedrijf-25° tot 55°C
Vochtigheid:Bedrijf10% tot 85% (niet-condenserend)
Niet in bedrijf5% tot 93% (niet-condenserend)
Hoogte:Bedrijf0~ 5,000m(0~16,404 ft)
Niet in bedrijf0~ 12,192m(0~40,000 ft)

Vooraf ingestelde beeldmodi

Standard (Standaard)ResolutieH. frequentie (KHz)V. frequentie (Hz)
VGA640x480@60Hz31.46959.94
640x480@72Hz37.86172.809
640x480@75Hz37.575
MAC MODES VGA640x480@67Hz3566.667
IBM MODE720x400@70Hz31.46970.087
SVGA800x600@56Hz35.15656.25
800x600@60Hz37.87960.317
800x600@72Hz48.07772.188
800x600@75Hz46.87575
MAC MIDE SVGA835 x 624@75Hz49.72574.5
XGA1024x768@60Hz48.36360.004
1024x768@70Hz56.47670.069
1024x768@75Hz60.02375.029
SXGA1280x1024@60Hz63.98160.02
1280x1024@75Hz79.97675.025
WSXG1280x720@60HZ4560
1280x960@60HZ6060
WXGA+1440x900@60Hz55.93559.876
WSXGA+1680x1050@60Hz65.2959.954
FHD1920x1080@60Hz67.560

Pin-toewijzingen

AOC I2790PQU/BT - Pin-toewijzingen - 1
15-pens signaalkabel met kleurenweergave:

Pin NoSignaalnaamPin NoSignaalnaam
1Video-Rood9+5V
2Video-Groen10Aarding
3Video-Blauw11Geen verbinding
4Geen verbinding12DDC-Seriële data
5Detecteren van kabel13H-sync
6GND-R14V-sync
7GND-G15DDC-Seriële klok
8GND-B

19 17 1 18 2

19-pens signaalkabel met kleurenweergave:

Pin NoSignaalnaamPin NoSignaalnaam
1TMDS Data 2+11TMDS klok afgeschermd
2TMDS gegevens 2 afscherming12TMDS klok
3TMDS gegevens 213CEC
4TMDS Data 1+14Gereserveerd (n.c. op apparaat)
5TMDS gegevens 1 afscherming15SCL
6TMDS gegevens 116SDA
7TMDS Data 0+17DDC/CEC-aarde
8TMDS gegevens 0 afscherming18+5V Stroom
9TMDS gegevens 019Hot Plug Detect
10TMDS klok +

10 17 15 13 11 9 7 5 3 1 20 18 16 14 12 10 8 6 4 2

20-pens signaalkabel met kleurenweergave:

Pinnr.SignaalnaamPinnr.Signaalnaam
1ML_Lane 3 (n)11GND
2GND12ML_Lane 0 (p)
3ML_Lane 3 (p)13CONFIG1
4ML_Lane 2 (n)14CONFIG2
5GND15AUX_CH(p)
6ML_Lane 2 (p)16GND
7ML_Lane 1 (n)17AUX_CH (n)
8GND18Hot Plug Detect
9ML_Lane 1 (p)19Return DP_PWR
10ML_Lane 0 (n)20DP_PWR

Plug en Play

Functie Plug & Play DDC2B

Deze monitor is uitgerust met VESA DDC2B mogelijkheden volgens de VESA DDC STANDAARD. Hierdoor kan de monitor het hostsysteem op de hoogte brengen van zijn identiteit en, afhankelijk van het niveau van gebruikte DDC, bijkomende informatie communiceren van zijn beeldmogelijkheden.

De DDC2B is een bidirectioneel datakanaal gebaseerd op het I²C protocol. De host kan EDID-informatie vragen over het DDC2B-kanaal.

Reglementering

FCC-verklaring

FCC-verklaring Klasse B radiofrequentiestoringen WAARSCHUWING: (VOOR FCC-GECERTIFICEERDE MODELLEN)

OPMERKING: Dit apparaat werd getest en voldoet aan de beperkingen voor een digitaal apparaat van Klasse B, in overeenstemming met Deel 15 van de FCC-voorschriften. Deze beperkingen zijn ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Dit apparaat genereert, gebruikt en kan

radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken in radiocommunicatie. Er bestaat echter geen garantie dat er geen ruis optreedt in een bepaalde installatie. Als dit apparaat toch schadelijke storingen veroorzaakt in de radio- of televisicentvangst, wat kan worden vastgesteld door het apparaat uit en in te schakelen, wordt de gebruiker aangemoedigd te proberen de storing op te lossen met een of meer van de volgende maatregelen:

Wijzig de richting van de ontvangstantenne of verplaats de antenne.

Vergroot de afstand tussen de apparatuur en de ontvanger.

Sluit het apparaat aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.

Raadpleeg de leverancier of een ervaren radio/Tv-technicus voor hulp.

OPMERKING:

De wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen nietig verklaren.

Om aan de emissiebeperkingen te voldoen, moet gebruik worden gemaakt van afgeschermde interfacekabels en een wisselstroomkabel.

De fabrikant is niet verantwoordelijk voor enige radio- of tv-storing die wordt veroorzaakt door onbevoegde wijziging van dit apparaat. Het is de verantwoordelijkheid van de gebruiker om een dergelijke storing te corrigeren. Het is de verantwoordelijkheid van de gebruiker om een dergelijke storing te corrigeren.

Het apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderhevig aan de volgende twee omstandigheden (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) Dit apparaat moet alle ontvangen interferentie accepteren, waaronder interferentie die een ongewenste werking kan veroorzaken.

WEEE-verklaring

Verwijderen van afval van apparatuur door gebruikers in particuliere huishoudens in de Europese Unie.

AOC I2790PQU/BT - WEEE-verklaring - 1

Dit symbool op het product of o de verpakking geeft aan dat het product niet met ander huisvuil mag worden weggeworpen. Het is uw verantwoordelijkheid ervoor te zorgen dat het product wordt weggebracht naar het darvoor bedoelde inzamelingspunt voor recycling van afgedankte elektrische en elektronische apparatuur. Door gescheiden inzameling en recycling van afgedankte apparatuur helpt u met het sparen van natuurlijke bronnen en zorgt u ervoor dat de apparatuur wordt hergebruikt op een manier die de menselijke gezondheid en het milieu spaart. Voor meer informatie over de plaats waar apparatuur voor recycling wordt ingezameld, neemt u contact op met de plaatselijke autoriteiten, het plaatselijke afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht.

WEEE-verklaring voor India

AOC I2790PQU/BT - WEEE-verklaring voor India - 1

Dit symbool op het product of o de verpakking geeft aan dat het product niet met ander huisvuil mag worden weggeworpen. Het is uw verantwoordelijkheid ervoor te zorgen dat het product wordt weggebracht naar het darvoor bedoelde inzamelingspunt voor recycling van afgedankte elektrische en elektronische apparatuur. Door gescheiden inzameling en recycling van afgedankte apparatuur helpt u met het sparen van natuurlijke bronnen en zorgt u ervoor dat de apparatuur wordt hergebruikt op een manier die de menselijke gezondheid en het milieu spaart. Volg de koppeling hieronder als u meer wilt weten over waar u uw afval-apparatuur kunt achterlaten voor recycling in India. www.aocindia.com/ewaste.php.

EPA Energy Star

AOC I2790PQU/BT - EPA Energy Star - 1

ENERGY STAR is een in de V.S geregistreerd merk. Als partner van ENERGY STAR hebben AOC International (Europa) BV en Envision Peripherals vastgesteld dat dit product voldoet aan de richtlijnen van ENERGY STAR met betrekking tot efficiënt energiebeheer. (VOOR EPA-GECERTIFICEERDE MODELLEN)

EPEAT-verklaring

repeat SILVER

EPEAT is een systeem dat kopers in de privé en openbare sectoren helpt bij het evauleren, vergelijken en selecteren van computers, notebooks en monitoren gebaseerd op de eigenschappen van hun omgeving. EPEAT levert ook een duidelijke en consistentte reeks prestatiecriteria voor het ontwerp van producten, en biedt fabrikanten een mogelijkheid om voor markterkenning te zorgen voor pogingen tot het beperken van de milieuinvloed van hun producten.

AOC gelooft in de bescherming van het milieu. Met grote zorg voor het behoud van natuurlijke bronnen en voor bescherming tegen vuilstort kondigt AOC de start aan van het recycleprogramma voor monitorverpakkingen van AOC. Dit programma is ontwikkeld om u te helpen bij het op de juiste wijze wegwerpen van uw monitorverpakking en vulmateriaal. Als geen plaatselijk recyclecentrum beschikbaar is, zal AOC het verpakkingsmateriaal voor u recyclen, inclusief schuimopvulling en karton. AOC Display solution recycledt alleen monitorverpakking van AOC. Zie de volgende website-adressen:

Alleen voor Noord- en Zuid-Amerika, met uitzondering van Brazilië:

Garantieverklaring voor Europa

BEPERKTE GARANTIE VOOR 3 JAAR*

Voor LCD-monitoren van AOC die binnen Europa zijn verkocht, garandeert AOC International (Europa) BV dat dit product vrij is van defecten in materiaal en vakmanschap voor een periode van drie (3) jaar na de originele datum van klantenaankoop. Tijdens deze periode zal AOC International (Europa) B.V., volgens haar keuze, het defecte product gratis, tenzij zoals hieronder vermeld, repareren met nieuwe of gereviseerde onderdelen, of het vervangen door een nieuw of gereviseerd product. Bij ontbreken van een aankoopbewijs gaat de garantie in 3 maanden na de fabricagedatum die op het product is aangegeven.

Als het product gebreken lijkt te vertonen, moet u contact opnemen met uw verkoper of naar het onderdeel service en support op www.aoc-europe.com gaan voor instructies betreffende de garantie. De verzendkosten voor de garantie zijn vooruitbetaald door AOC voor bezorgen en terugsturen. Stuur het product met een vooraf betaalde zending, samen met een gedateerd bewijs van aankoop, aan een erkend AOC-servicecentrum onder de volgende voorwaarde:

  • Zorg er voor dat de LCD-monitor is verpakt in een degelijke kartonnen doos (AOC geeft de voorkeur aan de oorspronkelijke kartonnen doos om de monitor tijdens het vervoer goed te beschermen).
  • Plaats het RMA-nummer op het adreslabel
  • Plaats het RMA-nummer op de verzendverpakking

AOC International (Europa) B.V. zal de kosten voor de retourzending betalen binnen een van de landen die zijn opgegeven in deze garantieverklaring. AOC International (Europa) B.V. is niet verantwoordelijk voor enige kosten, verwant met het vervoer van producten over internationale grenzen. Dit omvat ook de internationale grenzen binnen de Europese Unie. Als de LCD-monitor niet beschikbaar is om in ontvangst te worden genomen als de koerier langskomt, wordt een bedrag voor ontvangst in rekening gebracht.

* Deze beperkte garantie dekt geen verlies of schade die het gevolg is van:

  • Schade tijdens het vervoer als gevolg van onjuist verpakken
  • Onjuiste installatie of onderhoud anders dan in overeenstemming met de handleiding van AOC
  • Verkeerd gebruik
  • Nalatigheid
  • Elke andere oorzaak dan gewone commerciële of industriële toepassing.
  • Aanpassing door een onbevoegde bron
  • Reparatie, wijziging of installatie van opties of onderdelen door iemand anders dan een door AOC gecertificeerd of erkend servicecentrum
  • Onjuiste omgevingen zoals vocht, waterschade en stof
  • Beschadigd door geweld, aardbeving en terroristische aanvallen
  • Overmatige of ongepaste verwarming of airconditioning of elektrische stroomstoringen, stroompieken of andere onregelmatigheden

Deze beperkte garantie dekt geen productfirmware of -hardware die door u of derden werd gewijzigd of aangepast. U bent als enige verantwoordelijk en aansprakelijk voor alle dergelijke wijzigingen of aanpassingen.

Alle AOC LCD-monitoren worden gemaakt volgens de ISO 9241-307 Class 1 standaard voor pixelbeleid.

Als de garantie is verlopen, hebt u nog altijd toegang tot alle beschikbare service-opties maar u bent verantwoordelijk voor de onderhoudskosten, waaronder onderdelen, werk, verzending (indien noodzakelijk) en van toepassing zijnde belastingen. Een erkend AOC-servicecentrum zal u een schatting van de servicekosten geven voordat u toestemming geeft om de diensten te verrichten.

ALLE UITDRUKKELIJKE EN IMPLICIETE GARANTIES VOOR DIT PRODUCT (MET INBEGRIP VAN DE GARANATIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN SPECIFIEK DOEL) ZIJN BEPERKT IN DUUR TOT EEN PERIODE VAN DRIE (3) JAAR VOOR ONDERDELEN EN WERKUREN VANAF DE ORIGINELE DATUM VAN AANKOOP DOOR DE CONSUMENT. ER ZIJN GEEN GARANTIES (UITDRUKKELIJK OF IMPLICIET) VAN TOEPASSING NA DEZE PERIODE. VERPLICHTINGEN VAN AOC INTERNATIONAL (EUROPA) B.V. EN UW VERHAALRECHTEN HIERONDER, ZIJN ALLEEN EN EXCLUSIEF ZOALS HIER VERMELD. DE AANSPRAKELIJKHEID VAN AOC INTERNATIONAL (EUROPA) B.V., HETZIJ OP BASIS VAN CONTRACT, BENADELING, GARANTIE, STRIKTE AANSPRAKELIJKHEID OF ENIGE ANDERE THEORIE, MAG DE PRIJS VAN DE INDIVIDUELE EENHEID WAARVAN HET DEFECT OF DE SCHADE DE BASIS VORMT VAN DE CLAIM, NIET OVERSCHREDEN. IN GEEN GEVAL ZAL AOC INTERNATIONAL (EUROPA) B.V. AANSPRAKELIJK ZIJN VOOR ENIGE WINSTDERVING, VERLIES VAN GEBRUIK OF FACILITEITEN OF UITRUSTING, OF ANDERE INDIRECTE, INCIDENTELE OF GEVOLGSCHADE. SOMMIGE LANDEN STAAN DE UITSLUITING OF BEPERKING VAN INCIDENTELE OF GEVOLGSCHADE NIET TOE. DE BOVENSTAANDE BEPERKING ZAL BIJGEVOLG MOGELIJK NIET VAN TOEPASSING ZIJN OP U. HOEWEL DEZE BEPERKTE GARANTIE U SPECIFIEKE WETTELIJKE RECHTEN VERLEENT, KUNT U MOGELIJK ANDERE RECHTEN HEBBEN DIE KUNNEN VARIËREN, AFHANKELIJK VAN HET LAND. DEZE BEPERKTE GARANTIE IS ALLEEN GELDIG VOOR PRODUCTEN DIE ZIJN AANGESCHAFT IN LIDSTATEN VAN DE EUROPESE UNIE.

De informatie in dit document is onderhevig aan wijzigingen zonder kennisgeving. Bezoek voor meer informatie: http://www.aoc-europe.com

Garantieverklaring voor het Midden Oosten en Afrika (MEA)

En

Het Gemenebest van Onafhankelijke Staten (CIS)

BEPERKTE GARANTIE VAN EEN tot DRIE JAAR\*

Voor AOC LCD-monitoren verkocht in het Midden Oosten en Afrika (MEA) en het Gemenebest van Onafhankelijke Staten (CIS) garandeert AOC International (Europe) B.V. dat dit product vrij is van defecten in materiaal en bewerking gedurende een periode van Een (1) tot Drie (3) jaar vanaf de fabricagedatum, afhankelijk van het land van verkoop. Tijdens deze periode biedt AOC International (Europa) B.V. een Carry-In (retour naar service-centrum) garantie-ondersteuning in een erkend AOC-servicecentrum of bij een erkende dealer en zal het, volgens haar keuze, het defecte product repareren met nieuwe of gereviseerde onderdelen, of het vervangen door een nieuw of gereviseerd product behalve zoals *hieronder vermeld. Als standaardbeleid wordt de garantie berekend vanaf de fabricagedatum zoals blijkt uit het serienummer van het product, maar de totale garantie zal Vijftien (15) maanden tot Negenendertig (39) maanden vanaf de fabricagedatum zijn, afhankelijk van het land van verkoop. Garantie zal worden overwogen voor uitzonderlijke gevallen die buiten de garantie vallen volgens het serienummer van het product, en voor dergelijke uitzonderlijke gevallen is de oorspronkelijke factuur of koopbon verplicht.

Als het product gebreken lijkt te vertonen, moet u contact opnemen met uw door AOC geautoriseerde verkoper of naar het onderdeel service en support op de website van AOC gaan voor instructies betreffende de garantie voor uw land.

  • Egypte: http://aocmonitorap.com/egypt_eng
    • CIS Centraal Azië: http://aocmonitorap.com/ciscentral
  • Midden-Oosten: http://aocmonitorap.com/middleeast
    • Zuid-Afrika: http://aocmonitorap.com/southafrica
  • Saoedi-Arabië: http://aocmonitorap.com/saudiarabia

Stuur het product met een vooraf betaalde zending, samen met een gedateerd bewijs van aankoop, aan een erkend AOC-servicecentrum of leverancier onder de volgende voorwaarde:

  • Zorg er voor dat de LCD-monitor is verpakt in een degelijke kartonnen doos (AOC geeft de voorkeur aan de oorspronkelijke kartonnen doos om de monitor tijdens het vervoer goed te beschermen).
  • Plaats het RMA-nummer op het adreslabel
  • Plaats het RMA-nummer op de verzendverpakking

* Deze beperkte garantie dekt geen verlies of schade die het gevolg is van:

  • Schade tijdens het vervoer als gevolg van onjuist verpakken
  • Onjuiste installatie of onderhoud anders dan in overeenstemming met de handleiding van AOC
  • Verkeerd gebruik
  • Nalatigheid
  • Elke andere oorzaak dan gewone commerciële of industriële toepassing.
  • Aanpassing door een onbevoegde bron
  • Reparatie, wijziging of installatie van opties of onderdelen door iemand anders dan een door AOC gecertificeerd of

erkend servicecentrum

  • Onjuiste omgevingen zoals vocht, waterschade en stof
  • Beschadigd door geweld, aardbeving en terroristische aanvallen
  • Overmatige of ongepaste verwarming of airconditioning of elektrische stroomstoringen, stroompicken of andere onregelmatigheden

Deze beperkte garantie dekt geen productfirmware of -hardware die door u of derden werd gewijzigd of aangepast. U bent als enige verantwoordelijk en aansprakelijk voor alle dergelijke wijzigingen of aanpassingen.

Alle AOC LCD-monitoren worden gemaakt volgens de ISO 9241-307 Class 1 standaard voor pixelbeleid.

Als de garantie is verlopen, hebt u nog altijd toegang tot alle beschikbare service-opties maar u bent verantwoordelijk voor de onderhoudskosten, waaronder onderdelen, werk, verzending (indien noodzakelijk) en van toepassing zijnde belastingen. Een erkend AOC-servicecentrum of verkoper zal u een schatting van de servicekosten geven voordat u toestemming geeft om de diensten te verrichten.

ALLE UITDRUKKELIJKE EN IMPLICIETE GARANTIES VOOR DIT PRODUCT (MET INBEGRIP VAN DE GARANTIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN SPECIFIEK DOEL) ZIJN BEPERKT IN DUUR TOT EEN PERIODE VAN EEN (1) TOT DRIE (3) JAAR VOOR ONDERDELEN EN WERKUREN VANAF DE ORIGINELE DATUM VAN AANKOOP DOOR DE CONSUMENT. ER ZIJN GEEN GARANTIES (UITDRUKKELIJK OF IMPLICIET) VAN TOEPASSING NA DEZE PERIODE. VERPLICHTINGEN VAN AOC INTERNATIONAL (EUROPA) B.V. EN UW VERHAALRECHTEN HIERONDER, ZIJN ALLEEN EN EXCLUSIEF ZOALS HIER VERMELD. DE AANSPRAKELIJKHEID VAN AOC INTERNATIONAL (EUROPA) B.V., HETZIJ OP BASIS VAN CONTRACT, BENADELING, GARANTIE, STRIKTE AANSPRAKELIJKHEID OF ENIGE ANDERE THEORIE, MAG DE PRIJS VAN DE INDIVIDUELE EENHEID WAARVAN HET DEFECT OF DE SCHADE DE BASIS VORMT VAN DE CLAIM, NIET OVERSCHREDEN. IN GEEN GEVAL ZAL AOC INTERNATIONAL (EUROPA) B.V. AANSPRAKELIJK ZIJN VOOR ENIGE WINSTDERVING, VERLIES VAN GEBRUIK OF FACILITEITEN OF UITRUSTING, OF ANDERE INDIRECTE, INCIDENTELE OF GEVOLGSCHADE. SOMMIGE LANDEN STAAN DE UITSLUITING OF BEPERKING VAN INCIDENTELE OF GEVOLGSCHADE NIET TOE. DE BOVENSTAANDE BEPERKING ZAL BIJGEVOLG MOGELIJK NIET VAN TOEPASSING ZIJN OP U. HOEWEL DEZE BEPERKTE GARANTIE U SPECIFIEKE WETTELIJKE RECHTEN VERLEENT, KUNT U MOGELIJK ANDERE RECHTEN HEBBEN DIE KUNNEN VARIËREN, AFHANKELIJK VAN HET LAND. DEZE BEPERKTE GARANTIE IS ALLEEN GELDIG VOOR PRODUCTEN DIE ZIJN AANGESCHAFT IN LIDSTATEN VAN DE EUROPESE UNIE.

De informatie in dit document is onderhevig aan wijzigingen zonder kennisgeving. Bezoek voor meer informatie: http://www.aocmonitorap.com

Prins Bernhardplein 200, 6e verdieping 1097 JB Amsterdam, Nederland

Tel: +31 (0)20 504 6962 • Fax: +31 (0)20 5046933

AOC Pixel Policy

ISO 9241-307 Class 1

25 juli 2013

AOC streeft ernaar producten van de hoogste kwaliteit te leveren. Wij gebruiken een aantal van de meest geavanceerde productieprocessen in de branche en oefenen strikte kwaliteitscontrole uit. Defecte pixels of subpixels op de TFT-schermen die voor platte monitorschermen gebruikt worden, zijn echter soms niet te vermijden. Geen enkele fabrikant kan garanderen dat alle schermen vrij zijn van pixeldefecten, maar AOC garandeert dat elke monitor die een onaanvaardbaar aantal defecten heeft, onder garantie zal worden gerepareerd of vervangen. Dit Pixelbeleid geeft uitleg over de verschillende soorten pixeldefecten en definieert het aanvaardbare defectenniveau voor elk soort. Om in aanmerking te komen voor reparatie of vervanging onder garantie, moet het aantal defecte pixels op een TFT-scherm deze aanvaardbare niveaus overstijgen.

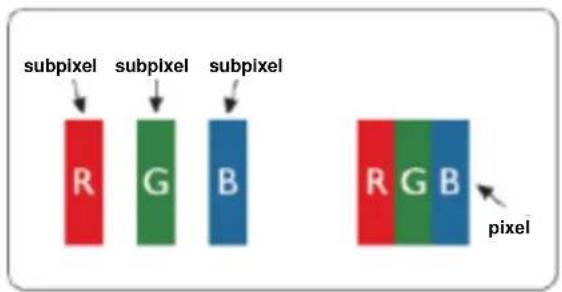

Definitie Pixels en subpixels

Een pixel, of beeldelement, is samengesteld uit drie subpixels in de hoofdkleuren rood, groen en blauw. Wanneer alle subpixels van een pixel verlicht zijn, verschijnen de drie gekleurde subpixels samen als een enkele witte pixel. Wanneer ze allemaal donker zijn, verschijnen de drie gekleurde subpixels samen als één zwarte pixel.

subpixel subpixel subpixel R G B pixel R G B

Soorten pixeldefecten

  • Lichte punt-defecten: De monitor geeft een donker patroon weer, subpixels of pixels zijn altijd verlicht of "aan"
  • Zwarte punt-defecten: De monitor geeft een licht patroon weer, subpixels of pixels zijn altijd verlicht of "uit"
ISO 9241-307Pixeldefect klasseDefect Type 1Heldere pixelDefect Type 2Zwarte pixelDefect Type 3Heldere sub-pixelDefect Type 4Zwarte sub-pixel
Klasse 1112+1
1+3
0+5

Garantieverklaring voor noord en zuid Amerika (met uitzondering van Brazilië)

GARANTIEVERKLARING

voor AOC kleurenmonitoren

Inclusief degene die als opgegeven zijn verkocht in noord Amerika

Envision Peripherals, Inc. garandeert dat dit product vrij is van defecten in materiaal en vakmanschap gedurende een periode van drie (3) jaar voor onderdelen en werk en één (1) jaar voor beeldbuis of LCD-scherm na de oorspronkelijke datum van aankoop door de klant. Tijdens deze periode zal EPI (EPI is de afkorting van Envision Peripherals, Inc.), volgens haar keuze, het defecte product gratis, tenzij zoals hieronder vermeld, repareren met nieuwe of gereviseerde onderdelen, of het vervangen door een nieuw of gereviseerd product. De onderdelen die of het product dat vervangen wordt/worden, worden eigendom van EPI.

Bel EPI in de VS voor het verkrijgen van service onder deze beperkte garantie voor de naam van het dichtstbijzijnde geautoriseerde servicecentrum. Lever het product met een vooraf betaalde zending, samen met een gedateerd bewijs van aankoop, aan een erkend EPI-servicecentrum. Als u het product niet persoonlijk kunt afleveren:

  • Verpak het in zijn originele verpakking (of equivalent)
  • Plaats het RMA-nummer op het adreslabel
  • Plaats het RMA-nummer op de verzendverpakking
  • Verzeker het pakket (of draag het risico op verlies/schade tijdens de verzending)
  • Betaal alle verzendkosten

EPI is niet verantwoordelijk voor schade aan een ontvangen product dat onjuist is ingepakt.

EPI zal de kosten voor de retourzending betalen binnen een van de landen die zijn opgegeven in deze garantieverklaring. EPI is niet verantwoordelijk voor enige kosten, verwant met het vervoer van producten over internationale grenzen. Dit omvat de internationale grenzen van de landen binnen deze garantieverklaring.

Neem in de Verenigde Staten en Canada contact op met uw verkoper of EPI Customer Service, RMA Department op het gratis nummer (888) 662-9888. Of vraag online een RMA Number aan op www.aoc.com/na-warranty.

* Deze beperkte garantie dekt geen verlies of schade die het gevolg is van:

  • Verzending of onjuiste installatie of onderhoud
  • Verkeerd gebruik
  • Nalatigheid
  • Elke andere oorzaak dan gewone commerciële of industriele toepassing.
  • Aanpassing door een onbevoegde bron
  • Reparatie, wijziging of installatie van opties of onderdelen door iemand anders dan een erkend servicecentrum van EPI
  • Verkeerde omgeving
  • Overmatige of ongepaste verwarming of airconditioning of elektrische stroomstoringen, stroompieken of andere onregelmatigheden

Deze beperkte garantie van drie jaar dekt geen productfirmware of -hardware die door u of derden werd gewijzigd of aangepast. U bent als enige verantwoordelijk en aansprakelijk voor alle dergelijke wijzigingen of aanpassingen.

ALLE UITDRUKKELIJKE EN IMPLICIETE GARANTIES VOOR DIT PRODUCT (MET INBEGRIP VAN DE GARANATIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN SPECIFIEK DOEL) ZIJN BEPERKT IN DUUR TOT EEN PERIODE VAN DRIE (3) JAAR VOOR ONDERDELEN EN WERKUREN EN ÉÉN (1) JAAR VOOR BEELDBUIS OF LCD-SCHERM VANAF DE ORIGINELE DATUM VAN AANKOOP DOOR DE CONSUMENT. ER ZIJN GEEN GARANTIES (UITDRUKKELIJK OF IMPLICIET) VAN TOEPASSING NA DEZE PERIODE. IN DE VERENIGDE STATEN VAN AMERIKA STAAN SOMMIGE STATEN GEEN BEPERKING TOE OP DE DUUR VAN EEN IMPLICIETE GARANTIE, ZODAT DE BOVENGENOEMDE BEPERKINGEN MOGELIJK NIET OP U VAN TOEPASSING ZIJN.

VERPLICHTINGEN VAN EPI EN UW VERHAALRECHTEN HIERONDER, ZIJN ALLEEN EN EXCLUSIEF ZOALS HIER VERMELD. AANSPRAKELIJKHEID VAN EPI, HETZIJ GEBASEERD OP CONTRACT, ONRECHTMATIGE DAAD, GARANTIE, STRIKTE AANSPRAKELIJKHEID, OF ANDERE THEORIE, ZAL DE PRIJS VAN DE INDIVIDUELE EENHEID WAARVAN HET DEFECT OF DE SCHADE DE BASIS VORMT VAN DE AANSPRAAK, NIET OVERSCHRIJDEN. IN GEEN GEVAL ZAL ENVISION PERIPHERALS, INC AANSPRAKELIJK ZIJN VOOR ENIGE WINSTDERVING, VERLIES VAN GEBRUIK OF FACILITEITEN OF UITRUSTING, OF ANDERE INDIRECTE, INCIDENTELE OF GEVOLGSCHADE. IN DE VERENIGDE STATEN VAN AMERIKA STAAN SOMMIGE STATEN HET UITSLUITEN OF BEPERKEN VAN INCIDENTELE OF GEVOLGSCHADE NIET TOE. IN DAT GEVAL IS DE BOVENSTAANDE BEPERKING MOGELIJK NIET OP U VAN TOEPASSING. OOK AL VERLEENT DEZE BEPERKTE GARANTIE U SPECIFIEKE RECHTEN. MOGELIJK HEBT U ANDERE RECHTEN DIE PER STAAT KUNNEN VERSCHILLEN.

In de Verenigde Staten van Amerika is deze beperkte garantie alleen geldig voor producten aangeschaft in de Continentale Verenigde Staten, Alaska en Hawaii.

Buiten de Verenigde Staten van Amerika is deze beperkte garantie alleen geldig voor producten aangeschaft in Canada.

De informatie in dit document is onderhevig aan wijzigingen zonder kennisgeving.

Voor meer details, bezoek:

VS: http://us.aoc.com/support/find_service_center

ARGENTINIË: http://ar.aoc.com/support/find_service_center

BOLIVIË: http://bo.aoc.com/support/find_service_center

CHILI: http://cl.aoc.com/support/find_service_center

COLOMBIA: http://co.aoc.com/support/find_service_center

COSTA RICA: http://cr.aoc.com/support/find_service_center

DOMINICAANSE REPUBLIEK: http://do.aoc.com/support/find_service_center

ECUADOR: http://ec.aoc.com/support/find_service_center

EL SALVADOR: http://sv.aoc.com/support/find_service_center

GUATEMALA: http://gt.aoc.com/support/find_service_center

HONDURAS: http://hn.aoc.com/support/find_service_center

NICARAGUA: http://ni.aoc.com/support/find_service_center

PANAMA: http://pa.aoc.com/support/find_service_center

PARAGUAY: http://py.aoc.com/support/find_service_center

PERU: http://pe.aoc.com/support/find_service_center

URUGUAY: http://pe.aoc.com/support/find_service_center

VENEZUELA: http://ve.aoc.com/support/find_service_center

ALS LAND NIET IS GENOEMD: http://latin.aoc.com/support/find_service_center

EASE PROGRAMMA

AOC I2790PQU/BT - EASE PROGRAMMA - 1

Alleen voor monitoren van het merk AOC verkocht binnen de continentale Verenigde Staten.

Alle monitoren van het merk AOC vallen nu onder het EASE-programma. Als uw monitor op enig tijdstip tijdens de eerste drie maanden defecten vertoont, levert AOC een vervangende monitor binnen 72 nadat u voor ons programma bent geaccepteerd. Als uw monitor in aanmerking komt voor het EASE-programma, betaalt AOC de transportkosten in beide richtingen.

Stap 1: Bel ons TECH Department op 888.662.9888.

Stap 2: Vul de EASE-registratieformulieren in en stuur ze terug per post of fax.

Stap 3: Na verificatie geven we u een Return Authorization Number.

Stap 4: Een monitor wordt naar uw locatie verzonden.

Stap 5: We geven een UPS Call Tag af om de defecte eenheid op te halen.

Stap 6: Zie de volgende tabel om te zien of u in aanmerking komt voor het EASE-programma.

GARANTIEPERIODEGRATIS DEKKINGKOSTEN KLANT
Binnen de eerste drie maanden na aankoop: Gedekt door EASE- Nieuwe AOC-monitor- Call tag verzonden en retourkosten via UPS- Geen*
Tussen 4 maanden en 1 jaar- Alle onderdelen en arbeid inclusief CRT-buis en LCD-scherm- UPS retourkosten naar AOC
Tussen 1 en 3 jaar: Gedekt door standaard beperkte garantie- Onderdelen en arbeid (exclusief CRT-buis en LCD-scherm)- UPS retourkosten naar AOC

*AOC heeft een credit card nummer nodig als u vooraf een nieuwe AOC-monitor naar uw locatie wilt laten verzenden, voordat de defecte eenheid is aangekomen in het servicecenter van AOC. Als u geen credit card nummer wilt afgeven, stuurt AOC de nieuwe monitor pas nadat de defecte eenheid is aangekomen in het service center van AOC.

AOC I2790PQU/BT - EASE PROGRAMMA - 2

EYES VALUE

www.aocmonitor.com

TCO DOCUMENT

AOC I2790PQU/BT - TCO DOCUMENT - 1

DEVELOPMENT

Congratulations!

Handleidingassistent
Aangedreven door Anthropic
Wachten op uw bericht
Productinformatie

Merk : AOC

Model : I2790PQU/BT

Categorie : Scherm
