Type product	Draagbare projector (DLP)
Merk	Philips
Model	Picopix Plus
Afmetingen (B x H x D)	115 x 115 x 32 mm
Gewicht	342 g
Stroomvoorziening	Netadapter (model HKA04519024-XA, 100-240V) of ingebouwde Li-Po accu 5200 mAh, 3,7 V
Resolutie	1280 x 720 pixels (720p)
Lichtsterkte	Max. 350 lumen
Contrastverhouding	1000:1
Projectiegrootte	15 - 154 inch
Projectieafstand	0,5 - 5 m
Beeldcorrectie	Handmatige scherpstelling (focuswiel), keystone-correctie, muurkleurcorrectie
Aansluitingen	Mini-HDMI (MHL), USB (stroombank/firmware-update), 3,5 mm audio-uitgang
Extra functies	Zaklamp, SOS-lamp, waarschuwingslamp, powerbankfunctie
Helderheidsmodi	Presentatiemodus, Optimale modus, Ecomodus
Accuduur	Tot 3 uur (afhankelijk van modus)
Onderhoud	Reiniging met zachte, pluisvrije doek; lens reinigen met penseel of lenzendoekje; geen vloeibare reinigingsmiddelen
Veiligheid	Niet in de lens kijken; niet zelf repareren; voorkomen van oververhitting; uitschakelen bij rook/vloeistof
Reparaties	Alleen door geautoriseerde servicedienst; geen zelfreparatie
Accessoires meegeleverd	Stroomadapter, HDMI-kabel, draagtas, snelstartgids
Geschikte omgevingstemperatuur	5 - 35 °C

Veelgestelde vragen - Picopix Plus PHILIPS

Hoe schakel ik de Picopix Plus in?

Houd de aan/uit-knop ⏻ aan de zijkant gedurende 3 seconden ingedrukt tot het groene lampje brandt.

Hoe sluit ik een HDMI-bron aan?

Gebruik de meegeleverde mini-HDMI naar HDMI-kabel. Sluit het mini-uiteinde aan op de projector en het HDMI-uiteinde op uw bronapparaat.

Kan ik mijn telefoon opladen via de projector?

Ja, gebruik de USB-uitgang (stroombankfunctie). Zet de projector aan of activeer de stroombankmodus door 1 seconde op de aan/uit-knop te drukken (blauw lampje). Sluit de telefoon aan met een USB-kabel.

Hoe reinig ik de lens van de projector?

Gebruik een zachte penseel of een speciaal lenzendoekje. Gebruik geen vloeibare reinigingsmiddelen om krassen te voorkomen.

Wat moet ik doen bij oververhitting?

Het oververhittingssymbool verschijnt. De ventilator draait op volle snelheid en de helderheid wordt verlaagd. Schakel het toestel uit, laat het afkoelen en zet het daarna weer aan.

Hoe voer ik een firmware-update uit?

Formatteer een USB-stick als FAT16/32, plaats de nieuwste firmware in de hoofdmap. Stop de stick in de projector, ga naar Instellingen > Onderhoud > Firmware-update en bevestig met OK. Houd de stroomaansluiting aangesloten tijdens de update.

Wat is de aanbevolen projectieafstand?

De afstand moet tussen 0,5 meter en 5 meter van het projectievlak zijn. Binnen deze zone kan het beeld scherp worden gesteld met het focuswiel.

Hoe corrigeer ik een vervormd beeld?

Gebruik de keystone-correctie in het menu Beeldinstellingen. Druk op ◀/▶ om de vervorming te corrigeren. Ook kunt u de projectiemodus aanpassen (voor, achter, plafond).

Hoe lang gaat de batterij mee?

De ingebouwde Li-Po accu van 5200 mAh biedt tot 3 uur speelduur, afhankelijk van de helderheidsmodus (Ecomodus verlengt de tijd).

Welke accessoires worden meegeleverd?

De verpakking bevat: Picopix projector, stroomadapter met stekker, HDMI-kabel, snelstartgids en een draagtas.

GEBRUIKSAANWIJZING Picopix Plus PHILIPS

Over deze handleiding ....2

Inhoud verpakking 2

Algemene veiligheidsinstructies ....3

Toestel opstellen ....3

Stroomverzorging ....3

Reparaties ....4

Overzicht ....5

Bovenzijde 5

Zijaanzicht ....5

Onderzijde 6

Overzicht menufuncties 6

Eerste ingebruikneming ....7

Toestel opstellen 7

Netadapter aansluiten / Accu laden 7

Navigatie voor het instellingenmenu ....7

Eerste installatie 7

Andere toestellen aansluiten ....9

Aansluiten op toestellen met HDMI-uitgang (HDMI-functie) 9

Andere toestellen aansluiten met een USB-kabel (stroombankfunctie)....9

Aansluiten van de hoofdtelefoon 9

Functies 11

Zaklamp 11

SOS-lamp 11

Waarschuwingslamp 11

Onderhoud 12

Onderhoud van de accu 12

Reiniging 12

Toestel oververhit ....12

Update van firmware met USB-stick ....13

Problemen/oplossingen 14

Bijlage 16

Technische specificaties 16

Accessoires 16

Welkom

Beste klant, hartelijk dank voor uw aankoop van deze PicoPix pocket projector. We hopen dat u net zo zal genieten van het gebruik als dat wij genoten hebben van de productie!

Over deze handleiding

Met de installatiehulp op de volgende bladzijden kunt u uw toestel snel en gemakkelijk in gebruik nemen.

Lees de handleiding nauwkeurig. Let op de veiligheidsinstructies om een correcte werking van uw toestel te garanderen. De fabrikant kan niet aansprakelijk worden gesteld voor enig gebruik dat afwijkt van het in de instructies beschreven gebruik.

Inhoud verpakking

① - PicoPix projector
② – Stroomvoorziening met stekker
③ - HDMI-kabel
4 - Snelstartgids
⑤ – Draagtas

1

2

3

4

5

1 Algemene veiligheidsinstructies

Breng geen instellingen en veranderingen aan die niet in deze handleiding zijn beschreven. Door onoordeelkundig gebruik kan lichamelijk letsel of schade, toestelschade of gegevensverlies optreden. Let op alle aangegeven waarschuwings- en veiligheidsinstructies.

Toestel opstellen

Het toestel is uitsluitend bedoeld voor gebruik binnenshuis. Het toestel moet veilig en stabiel op een effen oppervlak staan. Leg alle kabels zo dat er niemand over kan vallen, dat er zich niemand kan verwonden of dat het toestel wordt beschadigd.

Sluit het toestel niet in vochtige ruimtes aan. Raak de kabel van de hoofdverbinding nooit aan met natte handen. De ruimte waarin het toestel staat moet voldoende worden verlucht. Het toestel niet toedekken! Plaats het toestel niet in gesloten kasten of kisten.

Plaats het niet op een zachte ondergrond zoals dekens of tapijten. Dek de ventilatiesleuf niet toe. Het toestel kan anders oververhit en in brand geraken.

Bescherm het toestel tegen direct zonlicht, hitte, grote temperatuurverschillen en vochtigheid. Zet het toestel niet in de buurt van de verwarming of de airconditioning. Let op de informatie in de technische specificaties.

Wanneer het toestel gedurende lange tijd aan staat, zal er een waarschuwingssymbool verschijnen op de projectie om te waarschuwen voor oververhitting. Als het toestel te heet wordt, schakelt het automatisch in de standby-modus. Als het toestel is afgekoeld, kunt u de weergave voortzetten door op een willekeurige knop te drukken.

Er mogen geen vloeistoffen in het toestel geraken. Zet het toestel uit en haal het van het stroomnet wanneer vloeistoffen of vreemde deeltjes in het toestel zijn geraakt en laat uw toestel door een technische servicedienst onderzoeken.

Behandel het toestel met zorg. Raak de lens nie taan. Plaats nooit zware, harde of scherpe voorwerpen op het toestel of het netsnoer.

Wanneer het toestel te warm wordt of wanneer er rook uit het toestel komt, schakel het toestel dan meteen uit en haal het van het stroomnet.

Laat je toestel nakijken door een bekwame expert in een erkende locatie voor onderhoud van technische toestellen. Om te vermijden dat een brand uitbreidt, moeten open vlammen uit de buurt van het toestel worden gehouden.

Onder de volgende omstandigheden kan condensvorming aan de binnenkant van het toestel ontstaan, hetgeen tot onjuist functioneren leidt:

• als het toestel vanuit een koude naar een warme ruimte wordt gebracht;
• na het opwarmen van een koude ruimte;
• bij plaatsing in een vochtige ruimte.

Ga als volgt te werk om condensvorming te voorkomen:

1 Doe het toestel in een plastic zak voordat u het naar een andere ruimte brengt, zodat het zich aan het de temperatuur en vochtigheidsgraad in de nieuwe ruimte kan aanpassen.
2 Wacht één tot twee uur voordat u het toestel uit de plastic zak haalt.

Het toestel mag niet in een zeer stoffige omgeving worden gebruikt. Stofdeeltjes en andere vreemde voorwerpen zouden het toestel kunnen beschadigen.

Stel het toestel niet bloot aan extreme trillingen. Interne onderdelen kunnen daardoor worden beschadigd.

Laat uw kinderen niet zonder toezicht met het toestel omgaan. De verpakkingsfolie mag niet in de handen van kinderen geraken.

Stroomverzorging

Gebruik uitsluitend de meegeleverde voedingsadapter (zie Bijlage/Technische gegevens).

Controleer of de netspanning van de adapter overeenkomt met de netspanning die op de opstelplaats beschikbaar is. Het juiste voltage is op het toestel vermeld.

De capaciteit van de accu wordt naar verloop van tijd langzaam minder. Wanneer het toestel alleen met de adapter werkt, is de accu defect. Neem contact op met een goedgekeurd reparatiecentrum om de accu te vervangen.

Probeer niet de accu zelf te vervangen. Verkeerd gebruik van de accu of het gebruik van een verkeerd type accu kan beschadigingen aan het toestel of verwondingen veroorzaken.

Zet het toestel uit met de aan- en uitknop voor- dat u de stekker uit het stopcontact trekt.

GEVAAR!

Ontploffingsgevaar indien onjuist bat- terijtype wordt gebruikt

Probeer niet de accu zelf te vervangen.

Bij gebruik van het verkeerde type batterij bestaat er explosiegevaar.

Schakel het toestel uit en sluit het af van de stroomvoorziening voordat u het schoonmaakt. Gebruik een zacht, pluisvrij doekje. Gebruik nooit vloeibare, gasvormige of licht ontvlambare reinigingsmiddelen (sprays, schurende middelen, politoeren, alcohol). Er mag geen vocht in het toestel geraken.

GEVAAR!

Hoogenergetische LED

Dit toestel is uitgerust met een hoogenergetische LED (Light Emitting Diode) die een zeer fel licht uitstraalt. Kijk niet direct in de lens van de projector. Anders kan er irritatie of schade aan de ogen ontstaan.

GEVAAR!

Gevaar voor gehoorschade!

Gebruik het toestel niet voor langere tijd met een hoog geluidsniveau – vooral bij gebruik van hoofdtelefoons. Anders kan er gehoorschade ontstaan.

Reparaties

Repareer uw toestel niet zelf. Ondeskundig onderhoud kan tot lichamelijke en materiële schade leiden. Laat uw toestel uitsluitend door een geautoriseerde servicedienst repareren.

Verwijder het typeplaatje van uw toestel niet, anders komt de garantie te vervallen.

2 Overzicht

Bovenzijde

① - -toets

- Ga één niveau terug in het menu en één niveau terug in de mapstructuur om een functie te annuleren.

② - OK-toets

OK—Bevestigen van invoer / starten.

③ – Navigatietoetsen

▲/▼ – Navigeren in menu/snel instellingbalk oproepen.

◀/▶ – Navigeren in menu / Afnemen en toenemen.

Zijaanzicht

① – Focuswiel om afbeeldingen scherp te stellen

VOORZICHTIG!

De afstand tot het projectievlak moet minimum 0,5 meter en maximum 5 meter zijn. Indien de Pocket Projector zich buiten deze zone bevindt, dan zal hij het beeld niet kunnen scherpstellen. Draai voorzichtig aan het focuswiel om beschadiging te vermijden.

② – DC IN voor stroomvoorziening

③ - HDMI-input

4 - USB-output voor stroombankfunctie en update van firmware

⑤ - Ⓞ - Audio-output

6 - ⏻ - Aan- en uitknop

Onderzijde

① – Statiefaansluiting

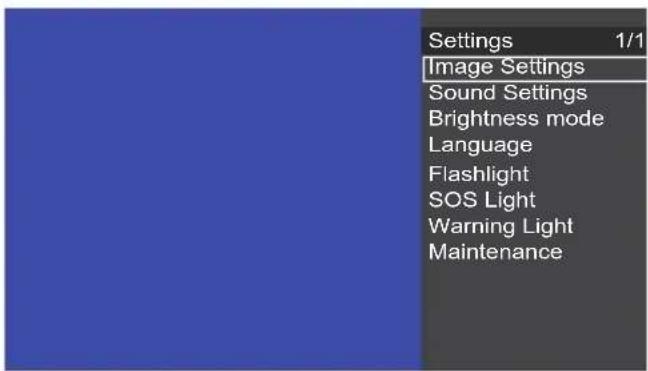

Overzicht menufuncties

1 Zet eerst uw projector aan en druk vervolgens op de knop OK om naar het instellingenmenu te gaan.
2 Selecteer de gewenste optie met behulp van de navigatietoetsen ⚠/▼.
3 Bevestig met de knop Ⓞ om naar het over-eenkomstige submenu te gaan.
4 Druk op de knop ⬇ om een niveau terug te gaan.

3 Eerste ingebruikneming

Toestel opstellen

Plaats de projector op een vlakke ondergrond voor het projectievlak. Wanneer u het toestel lichtjes moet optillen (bijvoorbeeld wanneer u een statief gebruikt), dan kan u de beeldvervorming corrigeren met de ingebouwde keystonecorrectie.

Netadapter aansluiten / Accu laden

Stroom wordt geleverd via de stroomvoorziening (inbegrepen). Een uiteinde wordt aangesloten op de contactbus op de achterzijde van het toestel. Het andere uiteinde wordt aangesloten op het stopcontact AC100\~240V.

Navigatie voor het instellingenmenu

U kunt navigeren met de navigatietoetsen (▲/▼/◄/►/OK en ◯).

Navigatietoetsen:

▲/▼ – Blader door het menu Instellingen.
OK – Gaat een niveau omlaag.
In het laatste niveau, accepteert Ⓞ een instelling en gaat terug naar het laatste submenu.

- Gaat een niveau omhoog.

De -toets breekt een instelling af en gaat terug naar het laatste submenu (of sluit het menu, afhankelijk van welk menu).

Eerste installatie

1 Om het toestel aan te zetten duwt u gedurende 3 seconden op de knop POWER ⏻ totdat het indicatorlampje groen oplicht.
2 Richt het appar aat op een projectievlak of wand. Let erop dat de afstand tot het projectievlak minimaal 0,5 meter en maximaal 5 meter mag bedragen. Let erop dat de projector op een stevige ondergrond staat.
3 Ge bruik het focuswiel aan de rechterzijde om de beelden scherp te stellen.
4 De eerste keer dat u het toestel aanzet, dient u de belangrijkste instellingen vast te leggen.

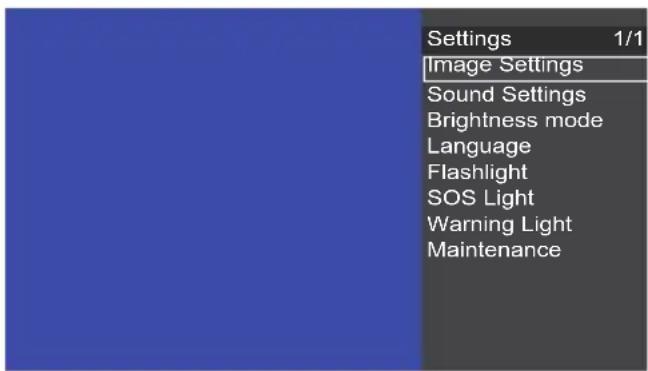

De taal instellen

Om de taal van het menu te wijzigen, doorloopt u de volgende stappen:

1 Ze t eerst uw projector aan en druk vervolgens op de knop Ⓞ om naar het menu Instellingen te gaan.

2 Selecteer Taal met de toetsen ▲/▼.
3 Bevestig met Ⓞ.
4 Selecteer de gewenste taal met de toetsen ⬆/▼.
5 Bevestig met Ⓞ.
6 Druk op ⬇ om een niveau terug in het menu te gaan.

Beeldinstellingen

Keystone

Gebruik de toetsen ◀/▶ om een vervormd beeld te corrigeren.

Projectiemodus

Voor: Normale projectie; het toestel bevindt zich voor het projectievlak / scherm.

Achter: Achterlangse projectie; het toestel bevindt zich achter het projectievlak en het beeld wordt horizontaal gespiegeld.

Plafond: Het toestel hangt ondersteboven van het plafond; het beeld wordt 180 graden gedraaid.

Achter plafond: Het toestel hangt ondersteboven van het plafond achter het projectievlak; het beeld wordt 180 graden gedraaid en horizontaal gespiegeld.

Correctie muurkleur

Kleurcorrectie van het geprojecteerde beeld voor aanpassing aan gekleurde projectievlakken.

Smart settings

Selecteer standaard ingestelde parameters voor helderheid / contrast / verzadiging / scherpte.

Helderheid: Helderheid wijzigen.

Contrast: Contrast wijzigen.

Verzadiging: Kleurverzadiging wijzigen.

Scherpte: Beeldscherpte wijzigen.

Geluidsinstellingen

Volume: Volume wijzigen.

Bastonen: Basniveau wijzigen (lage frequenties).

Hoge tonen: Niveau van hoge tonen wijzigen (lage frequenties).

Helderheidsmodus

Wijzig de helderheid om energie te besparen en de speeltijd van uw accu te verhogen.

Presentatiemodus: Geeft volledige helderheid ook in accumodus.

Opmerking

De playbacktijd van de accu wordt kleiner!

Optimale modus: Dit is de perfecte balans tussen goede helderheid en playback tijd in accumodus.

Ecomodus: Verhoogt de speeltijd van de ingebouwde accu.

Opmerking

De helderheid zal wel verminderen om energie te besparen!

Zaklamp

Gebruik uw projector als een zaklamp.

SOS-lamp

Gebruik uw projector als een SOS-lamp.

Waarschuwingslamp

Gebruik uw projector als een waarschuwingslamp.

Onderhoud

Instellingen herstellen: Stel uw instellingen opnieuw in als standaardinstellingen.

Firmware-update: Gebruik deze functie om de nieuwste FW-versie te downloaden. Deze kan u vinden op www.philips.com

Informatie: Geef de informatie op het toestel weer (Firmwareversie / Aanduiding toestel / Model).

4 Andere toestellen aansluiten

Gebruik voor het aansluiten van de projector alleen de meegeleverde verbindingskabels of een andere verbindingskabel die u als accessoire hebt gekocht.

Aansluiten op toestellen met HDMI-uitgang (HDMI-func-tie)

Gebruik de HDMI op Mini-HDMI-kabel om de projector aan te sluiten op een computer of een laptop.

1 Sluit de kabel aan op het mini-HDMI-aansluitpunt van de projector.
2 Sluit de kabel aan op het HDMI-aansluitpunt van het weergavetoestel.

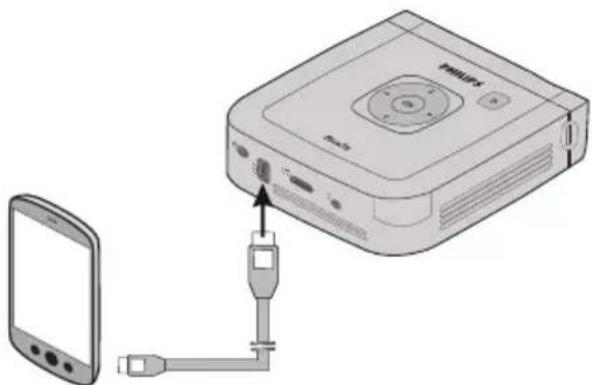

Andere toestellen aansluiten met een USB-kabel (stroom-bankfunctie)

1 Sluit een uiteinde van de micro-USB-kabel aan op USB-contactdoos van de projector.
2 Sluit het andere uiteinde van de kabel aan op de micro-USB-contactdoos van de mobiele telefoon of een ander toestel.

3 De mobiele telefoon of het andere toestel worden opgeladen.

Opmerking

Alleen wanneer de projector aanstaat (of in stroombankmodel staat), worden uw mobiele telefoon of andere toestellen opgeladen.

Zorg ervoor dat de projector voldoende stroom heeft om andere toestellen op te laden.

Opmerking

Stroombankmodus – wanneer het toestel uitstaat, druk dan gedurende 1 seconde op de aan- en uitknop om deze modus te activeren. De LED van de aan- en uitknop zal blauw oplichten bij het aanzetten van deze modus.

Aansluiten van de hoofdtelefoon

1 Draai het volume van het toestel voor het aansluiten van de hoofdtelefoon naar beneden.
2 Sluit de hoofdtelefoon aan op het aansluit-punt van de projector. De luidspreker van het toestel wordt bij het aansluiten van de hoofd-telefoon automatisch uitgeschakeld.

3 Verhoog na het aansluiten het volume tot een aangenaam niveau.

GEVAAR!

Gevaar voor gehoorschade!

Gebruik het toestel niet voor langere tijd met een hoog geluidsniveau – vooral bij gebruik van hoofdtelefoons. Anders kan er gehoorschade ontstaan. Draai het volume van het toestel voor het aansluiten van de hoofdtelefoon naar beneden. Verhoog na het aansluiten het volume tot een aangenaam niveau.

5 Functions

Uw projector kan ook gebruikt worden als: zaklamp, SOS-lamp of waarschuwingslamp.

VOORZICHTIG!

Deze functies verbruiken veel energie. Zorg er dus voor dat de accu volledig opgeladen is voor gebruik.

Het toestel en het SOS-lampje kunnen niet gebruikt worden als noodsignaal.

Zaklamp

PicoPix als een zaklamp gebruiken.

1 Zet het toestel aan met de aan-/uitschakelaar aan de zijkant.
2 Druk op Ⓞ nadat u het hoofdscherm heeft geopend.
3 G ebruik de navigatietoetsen om Zaklamp te selecteren.
4 Druk op Ⓞk om te bevestigen.
5 De zaklamp is geactiveerd.
6 Druk op ↻ om af te sluiten.

Snelle toegang tot de zaklampfunctie wanneer de PicoPix reeds aanstaat:

1 Druk op de ←-toets en houd deze gedurende 2 seconden ingedrukt om de zaklamp te activeren.
2 Wanneer u de ←-toets loslaat, gaat de zaklamp uit en schakelt het toestel terug over op de normale modus.

SOS-lamp

Uw Pocket Projector is uitgerust met een SOS-lampfunctie, waarbij gebruik wordt gemaakt van de officiële Morsecode voor SOS: 3x korte flits, 3x lange flits,

3x korte flits.

1 Z et het toestel aan met de aan-/uitschakelaar aan de zijkant.
2 Druk op Ⓞk nada tu het hoofdscherm heeft geopend.
3 Geb ruik de navigatietoetsen om SOS-lamp te selecteren.
4 Druk op Ⓞ om te bevestigen.
5 Het SOS-licht is geactiveerd.
6 Druk op ↻ om af te sluiten.

Waarschuwingslamp

Uw Pocket Projector kan een wit flits uitzenden. Deze flits kan meer dan 50 meter ver worden waargenomen.

1 Zet het toestel aan met de aan-/uitschakelaar aan de zijkant.
2 Druk op OK nada tu het hoofdscherm heeft geopend.
3 Geb ruik de navigatietoetsen om Waarschu-wingslamp te selecteren.
4 Druk op Ⓞ om te be vestigen.
5 De waarschuwingslamp is geactiveerd.
6 Druk op ↻ om af te sluiten.

6 Onderhoud

Onderhoud van de accu

De capaciteit van de accu wordt naar verloop van tijd langzaam minder. U kunt de levensduur van uw accu verlengen wanneer u de volgende punten in acht houdt:

• Zonder aangesloten stroomvoorziening, functioneert het toestel via de ingebouwde accu. Wanneer de accu bijna leeg is, dan wordt het toestel uitgezet.
• Wanneer de accu bijna leeg is, dan licht het accusymbool in de statusbalk rood op.
• Wanneer het toestel te warm wordt omdat het reeds gedurende lange tijd aanstaat, zal er een waarschuwingssymbool verschijnen op de projectie. Nadat het toestel afgekoeld is, kan u de playback verderzetten.
• Gebruik het toestel minstens één keer per week.
• Laad de accu regelmatig op. Sla het toestel niet op met een volledig ontladen accu.
• Stel het toestel en de accu niet dicht bij warmtebronnen op.

GEVAAR!

Vervang de accu niet zelf!

Probeer niet de accu zelf te vervangen. Verkeerd gebruik van de accu of het gebruik van een verkeerd type accu kan beschadigingen aan het toestel of verwondingen veroorzaken.

Reiniging

GEVAAR!

Aanwijzingen voor schoonmaken!

Gebruik een zacht, pluisvrij doekje. Gebruik nooit vloeibare of licht ont- vlambare reinigingsmiddelen (sprays, schurende middelen, politoeren, alco- hol enz.). Er mag geen vocht in het toe- stel geraken. Spuit geen reinigingsvloeistof op het toestel.

Veeg met een zachte doek over de beschreven oppervlaktes. Wees voorzichtig dat u geen krassen op de oppervlaktes veroorzaakt.

De lens reinigen

Gebruik een penseel of een speciaal lenzendoekje om de lens van de projector schoon te maken.

GEVAAR!

Gebruik geen vloeibare schoonmaak- middelen

Gebruik voor het reinigen van de lens geen vloeibare schoonmaakmiddelen, om beschadiging van het oppervlak van de lens te voorkomen.

Toestel oververhit

Het symbool voor oververhitting verschijnt wanneer het toestel te warm wordt. Het toestel gedraagt zich als volgt:

1 De s nelheid van de ventilator bereikt de hoogste snelheid.
2 | ndien de helderheid op de hoogste stand staat en er een overhittingssymbool in de statusbalk verschijnt, dan zal de helderheid automatisch op een lagere stand gezet worden.
3 | ndien de helderheid op de laagste stand staat, dan zal er gedurende 3 seconden een oververhittingssymbool verschijnen in het midden van het scherm. Vervolgens wordt het toestel automatisch uitgezet.
Nadat het toestel afgekoeld is, kan het opnieuw opgezet en gebruikt worden.

Update van firmware met USB-stick

Opmerking

Sluit de adapter aan op het toestel wanneer u de firmware update.

1 Formatteer een USB-stick als FAT16 of FAT32 bestandssysteem.
2 Kopieer het bestand van de laatste geïnstalleerde firmware naar de hoofdindex van de USB-stick.
3 S teek de USB-stick in de USB-contactbus op het toestel.
4 Op en het instellingenmenu door op Ⓞ te duwen.
5 Select Onderhoud – Firmware-update en selecteer JA.
6 N a ongeveer 3 minuten is de update van de firmware voltooid en wordt het toestel opnieuw opgestart.

GEVAAR!

Een USB-stick insteken!

Trek de USB-stick er nooit uit terwijl het apparaat deze geopend heeft. Dit kan ertoe leiden dat gegevens beschadigd of verloren raken.

Stroom!

Trek de stroomadapter er niet uit tijdens het bijwerken van de firmware.

Opmerking

Indien er een fout optreedt tijdens het updaten van de firmware, probeer het dan nogmaals of neem contact op met onze klantendienst of uw verkooppunt.

Problemen/oplossingen

Snelle hulp

Mocht er een probleem optreden dat niet kan worden opgelost aan de hand van de beschrijvingen in deze handleiding (zie ook de volgende tips), ga dan als volgt te werk.

1 Ze t het toestel uit met de aan-/uitschakelaar aan de zijkant.

2 Wacht tenminste tien seconden.

3 Zet het toestel aan met de aan-/uitschakelaar aan de zijkant.

4 I ndien het probleem niet kan worden opgelost, neem dan contact op met onze klantendienst of uw verkooppunt.

Problemen Oplossingen
Toestel wordt uitgezet. • Wanneer het toestel gedurende een lange periode aanstaat, dan kan het warm worden; een waarschuwingssymbool verschijnt dan op het scherm. Het toestel wordt automatisch uitgezet wanneer het te warm wordt. Nadat het toestel afgekoeld is, kan het opnieuw opgezet en gebruikt worden.• Als de accu niet meer over voldoende capaciteit beschikt, schakelt het toestel zichzelf uit. Sluit het toestel aan de externe voeding aan.
Het toestel schakelt tijdens playback van maxi-male helderheid over op minimale helderheid.	• Bij te hoge omgevingstemperatuur schakelt het toestel automatisch over van maximale helderheid op de minimale helderheidsstand, om de LED te sparen.
Slechte beeld- of kleurkwaliteit bij aansluiting met HDMI.	• Gebruik de bij de leveringsomvang inbegrepen HDMI-kabel (PPA1290). Kabels van andere fabrikanten kunnen signaalvervormingen teweegbrengen.
De Pocket Projector kan niet worden opgezet.	• Sluit de bijgeleverde stroomvoorziening aan om de interne accu gedurende minstens 10 minuten op te laden.
Geen geluid. • Controleer het geluidsvolume in het menu Instellingen / Geluidsinstellingen / Volume en stel het volume bij met de 📁/▶-toets.
Geen geluid van het aangesloten externe toe-stel.	• Controleer de verbindingskabel met het externe toestel.• Stel het volume in op het externe toestel.• Controleer of dat de audiokabel met de contactdoos van de computer verbonden is.
Slechte geluidskwaliteit bij aansluiting aan een computer.	• Controleer of dat de audiokabel met de contactdoos van de computer verbonden is.• Het volume van de computer moet niet te hoog worden gezet.
Alleen het startscherm is zichtbaar, niet het beeld van het extern aangesloten toestel.	• Controleer of de verbindingskabels op de goede aansluitpunten zijn aangesloten.• Controleer of het extern aangesloten toestel is ingeschakeld.
Alleen het startscherm is zichtbaar, niet het beeld van de extern aangesloten computer.	• Controleer of de HDMI-kabel correct is aangesloten op de HDMI-interface van de computer.• Controleer of de resolutie van de computer op 1280 x 720 is ingesteld.• Controleer of dat de juiste presentatiemodus op uw computer geselecteerd is. Probeer andere modi. (bv. projector, alleen).

7 Bijlage

Technische specificaties

Afmetingen (b × h × d).... 115 × 115 × 32 mm Gewicht .... 342 g Aanbevolen omgevingstemperatuur... 5 – 35 °C Relatieve luchtvochtigheid ..... .... 20 – 80 % (niet condenserend) Videoaansluiting ..mini-HDMI/MHL-aansluit-puntHoofdtelefoonaansluiting..... .... stereo – jackstekker: 3,5 mm MHL outputstroom.... 5V - 1A max USB outputstroom.... 5V - 1A max

Technologie/Objectief

Displaytechnologie....720p DLP Lichtbron....RGB LED Resolutie....1280 x 720 pixel Lichtsterkte ....max. 350 lumen Contrastverhouding....1000:1 Geprojecteerde beeldgrootte .....15 – 154 inch Afstand tot projectievlak ....0,5 m tot 5 m

Adapter

Model-nr ......HKA04519024-XA Fabrikant.... Shenzhen Huntkey Electric Co., Ltd

Ingebouwde accu

Accutype.... Lithium Polymer Capaciteit ....5200 mAh 3,7V Speelduur in batterijmodus ....tot 3 uur

Accessoires

De volgende accessoires zijn voor uw toestel te verkrijgen:

Picopix MHL-kabel ..... PPA1340 / 253641800 Mini DisplayPort-kabel ...PPA1270 / 253520069 PicoPix mini HDMI to micro HDMI-kabel .....PPA1330 / 253664643

Alle gegevens worden uitsluitend ter informatie verstrekt. X-GEM SAS behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen.

C€

De CE-markering geeft aan dat het product vol-doet aan de hoofdvereisten op het gebied van consumentenveiligheid en elektromagnetische interferentie uit richtlijn 1999/5/EG, 2006/95/EG, 2004/108/EG en 2009/125/EG van de Europese Raad betreffende eindapparatuur voor telecommunicatie.

De compatibiliteitsverklaring kunt u raadplegen op de website www.picopix.philips.com.

X-GEM SAS hecht grote waarde aan milieubescherming in het kader van duurzame ontwikkeling. X-GEM SAS streeft ernaar om milieuvriendelijke systemen op de markt te brengen. Daarom heeft X-GEM SAS besloten de ecologische prestaties in alle levensfasen van het product, van fabricage via ingebruikneming tot het gebruik en de afvalverwerking een hoge prioriteit te geven.

FC

Verklaring van de Federal Communications

Commission (FCC): U bent gewaarschuwd dat veranderingen of aanpassingen die niet uit-drukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, het recht van de gebruiker om de apparatuur te bedienen ongeldig kan maken.

Deze apparatuur werd getest en bleek te vol- doen aan de grenzen voor een digitaal appa- raat van de Klasse B, conform deel 15 van de FCC-regels. Deze grenzen zijn ontworpen om een redelijke bescherming te bieden tegen schadelijke interferentie in een huisinstallatie. Deze apparatuur genereert, gebruikt, en kan radiofrequentie-energie uitzenden en als deze niet geïnstalleerd en gebruikt wordt in overeen- stemming met de instructies, kan deze schade- lijke interferentie van de radiocommunicatie veroorzaken.

Er is echter geen garantie dat er in een bepaalde installatie geen interferentie zal optreden. Als deze uitrusting schadelijke interferentie veroorzaakt van de radio- of televisie- ontvangst, die kan worden vastgesteld door de uitrusting aan en uit te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Heroriënteer of verplaats de ontvangstan-tenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact in een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de leverancier of een ervaren radio- / tv-monteur voor assistentie.

Canadese gereguleerde compliantie: Dit apparaat voldoet aan de industriële Canadese CAN ICES-3 (B)/NMB-3(B).

Verpakking: Het logo met de groene stip geeft aan dat er een bijdrage aan een erkende landelijke organisatie is betaald om infrastructuren voor hergebruik en recycling van verpakkingen te verbeteren. Bied verpakkingsmateriaal altijd aan volgens de ter plaatse geldende voorschriften voor gescheiden afvalinzameling.

Batterijen: Als het product batterijen bevat, levert u deze aan het einde van de levensduur in bij een erkend inzamelingspunt.

Product: Wanneer een product is voorzien van een logo van een afvalcontainer met een kruis, betekent dit dat het product behoort tot de categorie elektrische en elektronische apparatuur. De Europese regelgeving schrijft voor dat dergelijke apparatuur gescheiden moet worden ingezameld:

• Via verkooppunten wanneer tegelijkertijd soortgelijke nieuwe apparatuur wordt aangeschaft
• Via de plaatselijke systemen voor (gescheiden) afvalinzameling.

Op deze manier levert u een bijdrage aan hergebruik en recycling van Afgedankte Elektrische en Elektronische Apparatuur, en daarmee

tevens aan een beter milieu en een betere volksgezondheid.

De gebruikte papieren en kartonnen verpakkingen kunnen als oud papier worden aangeboden. De plastic folies komen, naargelang van de in uw land geldende richtlijnen, bij het recycleerbare plastic of bij restafval.

Handelsmerken: De in deze handleiding genoemde referenties zijn handelsmerken van de betreffende firma's. Het ontbreken van de symbolen ® en ™ betekent niet dat de betreffende begrippen vrije handelsmerken zijn. Andere in dit document gebruikte productnamen dienen alleen maar ter kenmerking en kunnen handelsmerken van de betreffende houder zijn. X-GEM SAS weigert elk recht op deze merken.

Noch X-GEM SAS, noch aangesloten maatschappijen zijn tegenover de koper van dit product of tegenover derden aansprakelijk met betrekking tot schadevorderingen, verliezen, kosten of uitgaven die voor de koper of derden tengevolge van een ongeluk, verkeerd gebruik of misbruik van dit product of door niet geautoriseerde wijzigingen, reparaties, veranderingen van het product resp. het niet opvolgen van de bedrijfs- en onderhoudsinstructies van X-GEM SAS ontstaan.

X-GEM SAS kan niet aansprakelijk worden gesteld voor eisen tot schadevergoeding of problemen tengevolge van het gebruik van om het even welke opties of verbruiksmaterialen die niet als originele producten van X-GEM SAS resp. PHILIPS of niet als door X-GEM SAS resp. PHILIPS goedgekeurde producten zijn gekenmerkt.

X-GEM SAS is niet aansprakelijk voor schade-vorderingen tengevolge van elektromagnetische interferenties veroorzaakt door het gebruik van verbindingskabels die niet als producten van X-GEM SAS of PHILIPS gekenmerkt zijn.

Alle rechten voorbehouden. Niets uit deze uitgave mag zonder voorafgaande schriftelijke toestemming van X-GEM SAS worden vermenigvuldigd, in een archiefsysteem worden opgeslagen of in welke vorm dan ook – elektronisch, mechanisch, door middel van fotokopie, opname of op een andere manier – worden gereproduceerd. De in dit document opgenomen informatie is uitsluitend bedoeld als ondersteuning bij het gebruik van dit product. X-GEM SAS aanvaardt geen verantwoording,

als deze informatie bij andere apparaten worden toegepast.

Deze gebruiksaanwijzing kan niet als contract worden beschouwd.

Vergissingen, drukfouten en wijzigingen voor- behouden.
