Producttype	Split airconditioner
Merk	Eurom
Model	Split AC 12 Quick Install CH
Koelcapaciteit	12.000 BTU (3,5 kW)
Verwarmingscapaciteit	12.000 BTU (3,5 kW) – warmtepomp
Energieklasse	A (koelen) / A+ (verwarmen)
Stroomvoorziening	230V ~ 50Hz
Afmetingen binnenunit (BxHxD)	800 x 300 x 200 mm
Afmetingen buitenunit (BxHxD)	800 x 600 x 300 mm
Gewicht binnenunit	10 kg
Gewicht buitenunit	30 kg
Koelmiddel	R410A
Geluidsniveau binnenunit	35 dB(A) – laagste stand
Geluidsniveau buitenunit	55 dB(A)
Luchtdebiet	500 m³/u
Slaapmodus	Ja, automatische temperatuurregeling
Timer	Ja, 24-uurs programmeerbaar
Afstandsbediening	Ja, infrarood
Luchtfilter	Wasbaar, anti-stof
Installatie	Quick Install – montagekit inbegrepen
Werkingsmodi	Koelen, verwarmen, ventileren, ontvochtigen
SEER / SCOP	6,0 / 4,6
Garantie	2 jaar

Veelgestelde vragen - Split AC 12 Quick Install CH Eurom

Hoe installeer ik de Eurom Split AC 12 Quick Install CH?

Volg de Quick Install-handleiding. De kit bevat montagemateriaal. Bevestig de binnenunit aan de muur met de meegeleverde beugels, sluit de koelleidingen aan en monteer de buitenunit op een stevige ondergrond. Laat het koelgas vullen door een erkend installateur.

Hoe vaak moet ik het luchtfilter reinigen?

Reinig het wasbare filter elke 2 weken bij intensief gebruik. Verwijder het filter, spoel het met lauw water, laat het drogen en plaats het terug. Een vuil filter vermindert de efficiëntie.

Werkt de airconditioner ook als verwarming?

Ja, deze split-unit heeft een warmtepomp en kan zowel koelen als verwarmen. Selecteer de verwarmingsmodus via de afstandsbediening.

Wat is het stroomverbruik van dit apparaat?

Het verbruik ligt rond 1,2 kW bij koelen en 1,3 kW bij verwarmen. De energieklasse A zorgt voor een laag verbruik. Gebruik de timer en slaapmodus om te besparen.

Kan ik de timer instellen om de airco uit te schakelen?

Ja, met de 24-uurs timer stelt u in wanneer het apparaat in- of uitschakelt. Druk op de timer-knop op de afstandsbediening en stel de gewenste tijd in.

Wat moet ik doen als de airco water lekt?

Controleer of de afvoerslang niet verstopt of geknikt is. Maak de afvoerpan schoon en controleer of de unit waterpas staat. Neem bij aanhoudend lekken contact op met een installateur.

Hoe gebruik ik de slaapmodus?

Druk op de slaapmodus-knop op de afstandsbediening. De temperatuur wordt gedurende de nacht automatisch aangepast voor een comfortabele slaapomgeving en lager geluidsniveau.

Wat is het geluidsniveau van de buitenunit?

De buitenunit produceert maximaal 55 dB(A), vergelijkbaar met een normaal gesprek. Plaats de unit niet direct naast een slaapkamerraam.

Hoe ontdooi ik de buitenunit bij vorst?

De unit schakelt automatisch de ontdooicyclus in als de buitensensor ijsvorming detecteert. Dit duurt enkele minuten en heeft geen handmatige actie nodig.

Waar vind ik het energielabel van dit model?

Het energielabel staat vermeld op de verpakking en in de gebruiksaanwijzing. Dit model heeft label A voor koelen en A+ voor verwarmen.

GEBRUIKSAANWIJZING Split AC 12 Quick Install CH Eurom

(koelen – verwarmen - drogen – ventileren)

INHOUD:

♦ Inhoudsopgave . . . . . 3
♦ Hartelijk dank! . . . . . . . 4
♦ Algemene informatie ..... 4

Vooraf 4

Veiligheidsinstructies 5

Beschrijving 8

♦ Ingebruikname en Werking. . . . 11

Werking 11

Turbostand 12

Timer 12

Slaapstand 13

Batterijen vervangen 13

Basisprincipes verwarmen 13

Ontdooien 14

♦ Dit dient u te weten als u de airco gebruikt 14
♦ Schoonmaak en Onderhoud 15
♦ Wat te doen bij storingen? 16
♦ Verwijdering 19
◆ CE-verklaringen 19
♦ Technische gegevens 20

HARTELIJK DANK!

Hartelijk dank dat u voor deze EUROM airconditioner gekozen hebt: u hebt daarmee gekozen voor een uitstekend apparaat waar u ongetwijfeld jarenlang veel plezier van zult hebben!

Een airco is een technisch hoogwaardig product. Om er zeker van te zijn dat hij correct en volgens de wettelijke voorschriften wordt geïnstalleerd, adviseren wij u dringend de installatie door een daartoe gecertificeerd vakman te laten uitvoeren.

Om de werking zo veilig en probleemloos mogelijk te laten verlopen willen wij u dringend adviseren het instructieboekje voor gebruik geheel en aandachtig door te lezen: het bevat belangrijke veiligheidsinformatie, aanbevelingen enz., en helpt u maximaal profijt uit uw airco te halen!

Dit instructieboekje maakt deel uit van het apparaat en dient daarom zorgvuldig te worden bewaard om het ook in de toekomst nog eens te kunnen raadplegen. Mocht het apparaat ooit van eigenaar, gebruiker of installateur wisselen, dan dient het instructieboekje bij het apparaat gevoegd te worden. Wanneer het boekje beschadigd of verloren raakt, kunt u een nieuwe opvragen downloaden van onze site www.eurom.nl.

Tenslotte wensen wij u veel plezier van uw airco toe!

ALGEMENE INFORMATIE

Vooraf

• Verwijder voor installatie en gebruik al het verpakkingsmateriaal. Controleer vervolgens of de inhoud onbeschadigd en compleet is. Neem contact op met uw dealer wanneer er iets mist. Gooi geen verpakking weg voordat uw airco volledig geïnstalleerd is (zie installatiegids). Laat kinderen niet met de verpakking spelen!
• Schakel de airco niet in voordat hij geheel is opgebouwd en op de juiste plek is geïnstalleerd.
• Controleer voor gebruik of de airco volgens de landelijk geldende normen is geaard.
• De airconditioner is ontworpen om een ruimte te koelen/verwarmen/drogen of te ventileren en mag uitsluitend voor dat doel worden gebruikt.
• Fabrikant, importeur of leverancier kunnen niet aansprakelijk worden gesteld voor schade of letsel aan personen, dieren of eigendommen, wanneer dat is veroorzaakt door niet-correcte installatie, regeling of onderhoud of door onjuist gebruik.
• Deze airco bevat het koelmiddel R410A. Wanneer de airco aan zijn einde is dient hij op zorgvuldige wijze te worden verwijderd volgens de strikte

regelgeving die de overheid heeft aangaande de recycling van dit product.

Neem contact op met de lokale overheid voor nadere informatie.

Veiligheidsinstructies

Lees de onderstaande veiligheidsinstructies voor gebruik zorgvuldig door en zorg ervoor dat u ze ook begrijpt. Ze bevatten belangrijke veiligheids-waarschuwingen en dienen daarom nauwkeurig te worden opgevolgd!

• Sluit het apparaat aan op een geaard stopcontact met een voltage en frequentie, zoals vermeld op het typeplaatje van de airco. De elektrische installatie dient voorzien te zijn van een aardlekschakelaar (30mA). Gebruik geen verlengsnoeren of verdeeldozen en sluit geen andere apparatuur aan op hetzelfde stopcontact.
• Installeer de airco zodanig dat de stekker eenvoudig bereikbaar is.
• Controleer stekker en stopcontact voor gebruik op vuil en stof: dat kan een elektrische schok veroorzaken. Steek de stekker altijd volledig in het stopcontact.
• Leid de elektrokabel niet om (scherpe) hoeken, niet onder karpetten of lopers o.i.d. door en zorg ervoor dat er niet op getrapt of over gestruikeld kan worden. Trek niet aan de kabel, beschadig hem niet en houdt hem uit de buurt van hitte.
• De binnenunit van deze airco is niet geschikt om te worden gebruikt in een vochtige of natte omgeving. Raak hem (en ook de stekker) niet met natte handen aan. Reinig de binnenunit ook niet met water, dat kan een elektrische schok veroorzaken.
• Gebruik de airco niet in een erg stoffige omgeving en niet op plaatsen waar benzine, verf of andere brandbare stoffen worden gebruikt of opgeslagen. Verspuit ook geen brandbare sprays in de buurt van de airco. Een vonkje in de airco is voldoende voor brand of een explosie!
• Voorkom dat direct zonlicht en warme lucht de te koelen ruimte binnenkomt. Sluit z.m. ramen, deuren en gordijnen tijdens aircogebruik.
• Probeer warmteontwikkeling in de te koelen ruimte (kookplaten, kachels, open vuur) minimaal te houden. Plaats warmtebronnen buiten de ruimte.
• Gebruik geen verbrandingsapparatuur in de ruimte waar de airco wordt gebruikt. Dat kan tot onvolledige verbranding leiden. Is dit onvermijdelijk, dan dient u voor ventilatie te zorgen om zuurstofgebrek te vermijden. Ook wanneer u de airco lang achter elkaar gebruikt of wanneer de lucht vervuild is dient u regelmatig te ventileren.
• Stel de uitblaasrichting van de gekoelde lucht correct in, zowel horizontaal als verticaal. Zo bereikt u een gelijkmatige ruimtetemperatuur.
• Zorg ervoor dat de inlaat- en uitlaatopeningen van de airco nooit geblokkeerd worden.

- Steek geen vinger, stokje of welk voorwerp dan ook door enige opening de airco in. Dat kan letsel of schade veroorzaken!

- Stel het lichaam niet te lang bloot aan de koude luchtstroom uit de airco, dat is ongezond.

- Plaats geen voorwerpen op de airco, leun er niet op, hang er niets aan en plaats er niets op: noch binnen, noch buiten. Belasting van het apparaat kan maken dat het valt en ongelukken of letsel veroorzaakt.

- Laat kinderen en (huis)dieren niet alleen met een werkende airco.

- Controleer alle omstandigheden zorgvuldig wanneer u een werkende airco zonder toezicht achterlaat c.q. op de timer in werking stelt.

- Schakel de airco altijd eerst uit voor u de stekker uit het stopcontact neemt. De airco heeft even tijd nodig om alle functies uit te schakelen; wacht dus even met het uitnemen van de stekker. Neem de stekker daartoe in de hand; trek of draai niet aan de elektrokabel, ook niet wanneer de stekker niet in het stopcontact zit. Altijd het apparaat uitschakelen en stekker uit het stopcontact voor u de airco reinigt of er onderhoud aan uitvoert, of het apparaat langere tijd niet gebruikt.

- Controleer regelmatig of de ondersteunende structuren van het apparaat nog voldoende steun bieden. Wanneer dat niet het geval is dient u ze onmiddellijk te vervangen/repareren om vallen van het apparaat te voorkomen.

- Gebruik de airco niet voor speciale doeleinden, zoals klimaatbeheersing in bijv. een opslag van precisie-apparatuur, voedsel, verf enz., dat voor het behoud van kwaliteit een bepaalde temperatuur en vochtigheid eist. Dit apparaat is bedoeld voor normaal huishoudelijk gebruik.

- Breng geen wijzigingen of aanpassingen aan in het apparaat, ook niet aan de veiligheidsvoorzieningen of de regelingen!

- Gebruik nooit zekeringen van een incorrect vermogen of andere metalen draden. Dat kan storingen in de werking en brandgevaar tot gevolg hebben.

- Gebruik de airco niet wanneer hij onregelmatigheden vertoont, wanneer u iets abnormaals waarneemt (rook, branderige lucht o.i.d.) of wanneer hij is gevallen of op wat voor wijze dan ook beschadigd is. Gebruik hem ook nooit met een beschadigde elektrokabel of stekker. In al deze gevallen: airco onmiddellijk uitschakelen, stekker uit stopcontact nemen en een gekwalificeerd deskundige raadplegen!

- Controle, onderhoud en/of reparatie van uw airco dient door een daarvoor gekwalificeerd monteur te worden uitgevoerd, conform de instructies in dit boekje. Probeer nooit zelf reparaties uit te voeren, ook niet aan kabel of stekker! Zelf-uitgevoerde reparaties of aanpassingen doen de aansprakelijkheid van de leverancier en de garantie vervallen.

• Dit apparaat is niet geschikt voor gebruik door personen (inclusief kinderen) met een lichamelijke, zintuiglijke of geestelijke handicap, of met een gebrek aan ervaring of kennis, ongeacht of er toezicht is en instructie wordt gegeven aangaande het gebruik van het apparaat door iemand, verantwoordelijk voor hun veiligheid. Wanneer zich kinderen met de airco in één ruimte bevinden, dient er toezicht aanwezig te zijn om te controleren dat er niet met het apparaat wordt gespeeld.
• Dit apparaat dient te worden geïnstalleerd in overeenstemming met de landelijke voorschriften
• Controleer, nadat u de verbinding tussen de binnen- en buitenunit tot stand hebt gebracht, of deze stevig bevestigd zit door met enige kracht aan de verbinding (koelleiding en elektrokabel) te trekken.
• Controleer of het apparaat correct geaard is. De aardleiding van het apparaat moet passend aansluiten op de aardleiding van het stopcontact. Niet-correcte aarding kan een elektrische schok of andere gevaren veroorzaken.

Wifi-kit

Bij dit apparaat kan een wifi-kit worden geleverd. Na installatie daarvan en het downloaden van de bijbehorende app kan het apparaat middels telefoon of tablet worden bediend.

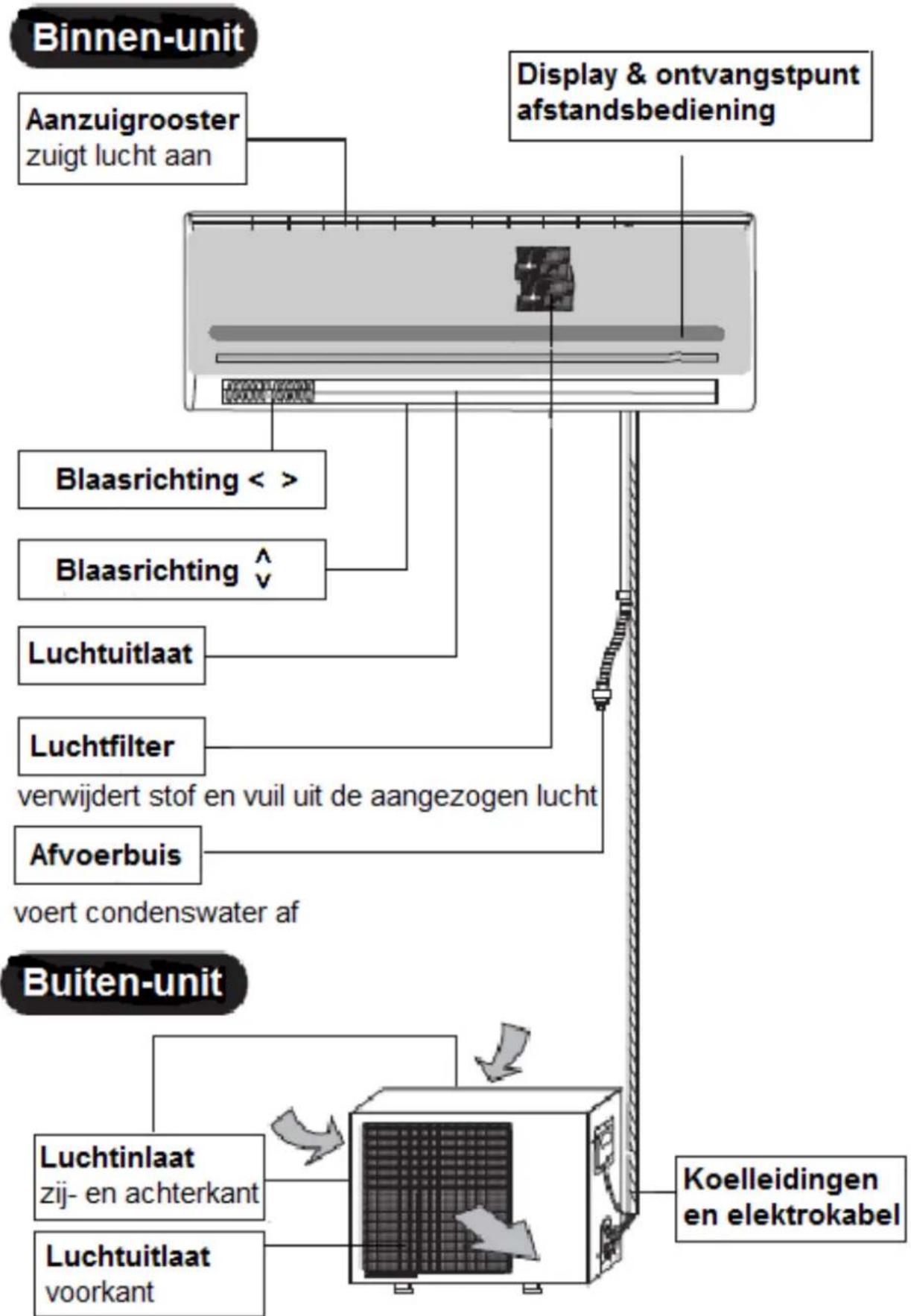

Beschrijving

Display:

Frontpaneel openen en sluiten:

Om het frontpaneel te openen trekt u het bij de vingergreepjes naar voren, zie afbeelding. Kantel het naar boven tot door de lichte weerstand. De klep blijft nu open staan. Om te sluiten laat u het weer zachtjes naar beneden zakken en duwt u het tenslotte in de sluiting tot u een klik hoort. Sluit het paneel altijd weer voor u het apparaat in werking stelt. Pas op! Kantel het paneel niet meer dan 60° en gebruik bij het openen en sluiten niet teveel kracht!

Noodknop:

Achter het frontpaneel, rechts onderaan, zit een ronde opening met daarin de noodknop (ON/OFF). Met deze knop kunt u de airco in- en uitschakelen wanneer de afstandsbediening niet voorhanden is. Gebruik daarvoor een houten- of kunststof staafje (geen metaal, geen scherpe punt!).

Afstandsbediening:

Wanneer u de airco wilt bedienen d.m.v. de afstandsbediening, dient tijdens het indrukken van de knoppen de afstandsbediening in de richting van de het ontvangstpunt op het display te wijzen. Wanneer het signaal is ontvangen, hoort u een piepje.

Let op!

Een gezonde temperatuur hangt samen met de buitentemperatuur. De temperatuur die u instelt dient niet teveel van de buitentemperatuur te verschillen.

Overtuig u ervan dat de airco stevig en volgens de instructies aan de wand is bevestigd en dat er aan alle veiligheidsvoorschriften is voldaan, zie installatie-instructies.

• Steek de stekker in het stopcontact.
• Richt de afstandsbediening op het ontvangstpunt van de binnen-unit en druk op de AAN/UIT-knop (ON/OFF). De airco begint te werken op de laatst ingestelde functies. Op het display verschijnt het 'in werking'-icoontje en de ingestelde temperatuur. Op het schermpje van de afstandsbediening ziet u de ingestelde functies.
• Kies een functie door (evt. meerdere keren) op de functie-instellingsknop (MODE) te drukken. U kunt kiezen uit Automatische werking – Koelen – Drogen – Verwarmen – Ventileren. Het schermpje toont de instelling.
• Stel een gewenste temperatuur in door op de temperatuur-instellings-knoppen te drukken. Met ▲stelt u steeds een graad hoger in, met de ▼ steeds een graad lager. Het display en het schermpje tonen de ingestelde temperatuur. De temperatuur kan worden ingesteld van 16 tot 32°C. U kunt koelen bij een buitentemperatuur van -15\~43°C en verwarmen van -15\~24°C. In de standen ‘Automatische werking’ en ‘Drogen’ kan de temperatuur niet worden ingesteld maar kiest hij voor de standaardwaarde 25°C.
• Druk (evt. meerdere keren) op de Ventilatorsnelheidsknop (FAN SPEED) om de snelheid van de ventilator in te stellen. Op het schermpje leest u de ingestelde snelheid af: één blokje = laag, twee blokjes = gemiddeld, drie blokjes = hoog, drie knipperende blokjes is automatische werking. Onder de functie ‘Drogen’ is de snelheid niet in te stellen maar werkt hij standaard op ‘laag’.
• Door op de Zwenkknop (SWING) te drukken stelt u de verticaal zwenkende luchtstroom in op: 'natuurlijk wind' (verticale kromming op schermpje), 'zwenken' (verticale kromming knippert) of 'vaste windrichting' (geen verticale kromming). Bij de droogfunctie kan de zwenkfunctie niet worden ingesteld maar staat hij standaard op 'vaste windrichting'.
• De Zwenkknop (AIR FLOW) werkt als de SWING-knop, maar nu met horizontale luchtstroom. U kunt de horizontale luchtstroom fixeren door het zwenken op het juiste moment uit te schakelen (door nogmaals op de SWING-knop te drukken). U kunt de vinnen ook handmatig op een vaste richting instellen. Schakel dan wel eerst het apparaat uit!

De turbo-stand

Wanneer u tijdens de werking in de functie 'koelen' of 'verwarmen' op de Turbo-knop drukt wordt de luchtsnelheid ingesteld op 'hoog'. Door nogmaals op de knop te drukken schakelt u deze functie weer uit. Let op: tijdens de Turbo-werking kunt u de ventilatorsnelheid niet aanpassen!

Timer

Instellen uitschakeling

Wanneer u middels de timer een tijd instelt waarop de airco moet uitschakelen, zal hij op dat tijdstip automatisch de werking beëindigen.

• Druk, terwijl de airco in werking is, op de Timer-knop (TIMER). De functie wordt nu geactiveerd.
• Op het display en op het schermpje verschijnt het icoontje 'timer' met het cijfer '1'. De airco zal nu over 1 uur uitschakelen. Door meerdere keren op de timer-knop te drukken kunt u de tijd steeds een uur langer instellen, tot max. 24 uur.
• Op het display zal het timer-icoontje blijven, maar na enkele seconden zal weer de ingestelde temperatuur verschijnen i.p.v. het ingestelde aantal uren. Op het schermpje van de afstandsbediening blijft het ingestelde aantal uren zichtbaar.
• Naarmate de tijd verstrijkt zal het cijfer dat de ingestelde tijd aangeeft, dalen.
• Op de ingestelde tijd schakelt de airco automatisch uit.

Instellen inschakeling

Wanneer u middels de timer een tijd instelt waarop de airco in werking moet treden, zal hij op dat tijdstip automatisch inschakelen.

• Druk, terwijl de airco is uitgeschakeld maar wél op de elektriciteit is aangesloten, op de Timer-knop (TIMER). De functie wordt nu geactiveerd.
• Op het display en op het schermpje verschijnt het icoontje 'timer' met het cijfer '1'. De airco zal nu over 1 uur in werking treden. Door meerdere keren op de timer-knop te drukken kunt u de tijd steeds een uur langer instellen, tot max. 24 uur.
• Zowel op het display als op het schermpje van de afstandsbediening blijven het timer-icoontje en het ingestelde aantal uren zichtbaar.
• Naarmate de tijd verstrijkt zal het cijfer dat de ingestelde tijd aangeeft, dalen.
• Op de ingestelde tijd treedt de airco automatisch in werking

Ingestelde tijd aanpassen of wissen

U verhoogt tussentijds het aantal ingestelde uren door simpelweg weer op de timer-knop te drukken. Wilt u de instelling wissen, druk dan door tot 24. Drukt u nu nogmaals, dan schakelt de timer-functie uit. Door daarna nog een keer te drukken schakelt hij weer in op 1 uur en kunt u weer een gewenste tijd instellen.

Slaapstand

Deze functie gebruikt u om het geluid van de airco te reduceren terwijl u slaapt enz. Druk simpelweg op de slaapstand-knop (SLEEP) en de binnenunit zal minder geluid voortbrengen. Op het schermpje verschijnt het slaapstand-icoontje. Door nogmaals te drukken schakelt u deze functie weer uit.

Let op! Gebruik de slaapstand wanneer u naar bed gaat. In de slaapstand werkt de airco op minder vermogen; wanneer u hem overdag instelt, kan de temperatuur te hoog worden (in de functie 'koelen').

In de functie 'koelen': in de slaapstand zal de temperatuur geleidelijk 2°C oplopen.

In de functie 'verwarmen': in de slaapstand zal de temperatuur geleidelijk 5°C dalen.

Batterijen vervangen

Als u merkt dat het beeld op het schermpje van de afstandsbediening vervaagt en het afgegeven signaal zwakker wordt en niet meer accuraat wordt ontvangen door de binnen-unit, dient u de batterijen in de afstandsbediening te vervangen. Schuif daartoe het dekseltje op de achterzijde weg in de aangegeven richting en vervang de beide batterijen door twee nieuwe van hetzelfde type. Zorg dat de + en – polen corresponderen met de aangegeven symbooltjes.

Wanneer u de afstandsbediening langere tijd niet gebruikt is het verstandig de batterijen eruit te halen, om lekkage en beschadiging van het binnenwerk te voorkomen.

Wanneer de afstandsbediening op enig moment een abnormale werking vertoont kan het helpen de batterijen er even uit te halen om het schermpje helemaal leeg te maken. Plaats ze na 10 à 20 seconden terug of vervang ze door nieuwe.

Basisprincipes Verwarmen

- Het apparaat absorbeert warmte uit de buitenlucht en zet dat over naar binnen zodat de kamer wordt verwarmd. Door dit warmtepomp-principe

gaan de verwarmingsmogelijkheden dus op en neer met de temperatuur van de buitenlucht.

• Dit warme-lucht-circulatiesysteem vraagt slechts een relatief korte tijd om een ruimte op te warmen.
• Als de temperatuur buiten erg laag is, zal het nodig zijn bij dit systeem ook andere verwarmingsmogelijkheden aan te wenden. Goede ventilatie blijft nodig om de veiligheid te verzekeren en ongelukken te voorkomen.

Ontdooien

Als het buiten koud is en de luchtvochtigheid hoog, dan kan de warmte-wisselaar van de buitenunit bevriezen. Dat heeft een negatief effect op het verwarmingseffect. In dit geval zal de automatische ontdooiingsfunctie worden geactiveerd. Tijdens het ontdooien zal de verwarmingsfunctie 5 tot 10 minuten worden uitgeschakeld.

De ventilatoren in zowel de binnen- als de buitenunit stoppen

Tijdens het ontdooien kan de buiten-unit wat stoom voortbrengen. Die ontstaat door de snelle ontdooiing en wijst niet op een storing of defect.

Nadat het ontdooiingsproces is afgerond zal het verwarmen worden hervat.

DIT DIENT U TE WETEN ALS U DE AIRCO GEBRUIKT:

• Als u de airco hebt uitgeschakeld zal hij zich de eerste drie minuten daarna niet laten herstarten. Dat is een veiligheidsvoorziening die automatisch wordt ingeschakeld. De ventilator van de binnenunit werkt ondertussen wel.
• Tijdens het opstarten in de functie 'Verwarmen' wordt er geen lucht uitgeblazen. Daarmee wordt gewacht tot de warmtewisselaar de lucht heeft opgewarmd. Dat kan 2 tot 5 minuten duren.
• Bij sommige modellen zal de koelende airco bij uitschakeling niet onmiddellijk stoppen met het uitblazen van lucht. Ter voorkoming van schimmelvorming loopt de ventilator nog even zachtjes door en de klep blijft nog even open staan.
• Als het apparaat verwarmt en het buiten erg koud en vochtig is, zal het apparaat zichzelf zo nu en dan automatisch ontdooien. Daarbij stopt het dan 6 tot 12 minuten met verwarmen. Uit de buitenunit kan water of stoom komen. Wacht het proces rustig af, dit is normaal en het apparaat start vanzelf weer op.

• Tijdens het drogen kan de airco stoppen met blazen. Dat komt omdat de ventilator in de binnen-unit dan is stilgezet, om te voorkomen dat deze stoom of te vochtige lucht uitblaast en om energie te sparen.

• Soms kan er tijdens het koelen mistige lucht uit het apparaat komen. Dit gebeurt wanneer de temperatuur en de vochtigheid in de ruimte erg hoog zijn. Het zal verdwijnen wanneer temperatuur en luchtvochtigheid dalen.

• Soms kan zich de geur van bijv. tabak of cosmetica vastzetten in de airco. Die geur kan dan bij een volgend gebruik worden uitgeblazen.
• In de unit circuleert het koelmiddel. Dat kan soms een wat krakend geluid veroorzaken. Dat is normaal.
• Ook nadat u het apparaat hebt uitgeschakeld en de stekker uit het stopcontact hebt gehaald kan zich nog een wat krakend geluid voordoen. Dat komt omdat door de warmte tijdens de werking uitgezette materialen weer krimpen.
• Als de stroomvoorziening verstoord is geweest, kan het geheugen van de airco zijn gewist. U dient het apparaat dan opnieuw in te stellen met de afstandsbediening.
• Wanneer het ontvangstpunt op het display (dat de signalen uit de afstandsbediening opvangt) is blootgesteld aan direct zonlicht of ander sterk licht, zal het de signalen vanuit de afstandsbediening niet opvangen. Sluit dan gordijnen of dim het licht.
• Als het apparaat langere tijd werkt in een ruimte met een hoge luchtvochtigheid kan zich vocht afzetten op de luchtuitlaat. Dat vocht kan zelfs naar beneden druipen.

SCHOONMAAK EN ONDERHOUD

Voordat u het apparaat schoonmaakt of er onderhoud aan uitvoert dient u het altijd uit te schakelen en de stekker uit het stopcontact te nemen.

Voor u het apparaat in een nieuw seizoen in gebruik neemt:

• Controleer alle openingen van de binnen- en buiten-unit op blokkades of materialen die de doorgang bemoeilijken.
• Controleer of de draagconstructies nog stevig genoeg bevestigd zit en niet roest of anderszins is aangetast door corrosie.
• Controleer of het apparaat correct is geaard.
• Controleer of de filters schoon zijn.
• Steek de stekker in het stopcontact
• Doe batterijen in de afstandsbediening.

Tijdens het gebruiks-seizoen:

- Maak de filters regelmatig schoon. Een vuil filter beïnvloedt de werking nadelig en veroorzaakt meer geluid en hogere energieconsumptie. Standaard is elke twee weken filters reinigen.

Verwijder het luchtfilter daartoe uit het apparaat door het frontpaneel te openen (zie pag. 9), de filters iets op te tillen en vervolgens naar u toe te trekken. Nu kunt u de filters reinigen door het vuil voorzichtig met een zacht borsteltje te verwijderen. Als ze erg vuil zijn, was ze dan in lauw water (ongeveer 30°C). Laat de filters vervolgens goed drogen alvorens ze terug te plaatsen.

Pas op! - Gebruik geen heet water voor het reinigen en geen agressieve, bijtende of schurende reinigingsmiddelen

• Verwarm de filters niet om ze te laten drogen
• Gebruik geen kracht bij het uitnemen of terugplaatsen van de filters.
• Gebruik de airco nooit zonder filters! Dan raakt het binnenwerk verontreinigd, wat tot slechte prestaties kan leiden!

- Maak de buitenzijde van de binnen-unit regelmatig schoon door hem af te wissen met een zachte, droge doek. Als de omkasting erg vuil is, kunt u de doek evt. licht bevochtigen met een zeepoplossing. Voorkom te allen tijde dat er vocht het apparaat binnendringt! Gebruik uitsluitend een mild reinigingsmiddel en geen bijtende, agressieve of schurende middelen! Gebruik ook geen heet water, dat kan het materiaal vervormen of de kleur doen vervagen. Het gebruik van middelen als benzine, verfverdunner, benzeen, polijstmiddelen enz. tast het materiaal aan en veroorzaakt doffe plekken, vervormingen, krassen, kleurverandering enz. en dient dus te worden vermeden.

Na het gebruiks-seizoen:

• Stel het apparaat in op 'drogen' bij een temperatuurinstelling van 30°C., en laat het zo een halve dag werken om het binnenwerk goed te laten drogen.
• Schakel het apparaat uit en neem de stekker uit het stopcontact.
  • Maak de filters schoon
• Maak de binnen- en buiten-unit uitwendig schoon
• Haal de batterijen uit de afstandsbediening

WAT TE DOEN BIJ STORINGEN?

Wanneer een apparaat een storing vertoont, lawaai maakt, stinkt of rookt of anderszins afwijkende werking vertoont dient u het onmiddellijk uit te schakelen en de stekker uit het stopcontact te nemen. Tracht nooit zelf een reparatie uit te voeren, maar schakel een daartoe gecertificeerd vakman in! Voordat u deze belt, kunt u wel de volgende controles uitvoeren:

Als de airco helemaal niet werkt:

- Zit de stekker wel in het stopcontact en staat er stroom op het stopcontact?

• Staat de timer niet per abuis ingeschakeld (tijdsaanduiding op display)?
  Als de airco slecht koelt of verwarmt:
• Staat de gewenste temperatuur goed ingesteld?
  • Zijn de luchtfilters schoon?
  • Staan er misschien deuren of ramen open?

Als de airco slecht koelt:

• Valt er direct zonlicht binnen? Sluit z.m. gordijnen of zonwering.
• Werkt er een warmtebron in de ruimte?
• Zijn er wellicht teveel mensen in de ruimte?

Het 'in werking'-icoontje knippert

- Het apparaat is aan het overschakelen van de ene- naar de andere functie. Dat kan enkele minuten duren. Wacht rustig af. Duurt het knipperen langer dan enkele minuten dan is er iets niet in orde. Neem contact op met uw servicedienst.

Uw airco beschikt verder over een geavanceerd zelfdiagnose systeem dat u middels een code op het display op een storing of defect attendeert (F-codes). Het apparaat stopt zijn werking maar het 'in werking'-symbool blijft branden. Schakel bij een F-melding het apparaat uit en neem de stekker uit het stopcontact. Wacht drie minuten en neem het apparaat dan weer in gebruik. Verschijnt de melding opnieuw, schakel het apparaat dan uit, neem de stekker uit het stopcontact en schakel uw servicedienst in.

Verklaring foutcodes:

Code	Betekenis
F1	Communicatiestoring tussen binnen- en buitenunit
F2	Ruimte-temperatuursensor werkt niet
F3	Probleem met binnenunit-temperatuursensor van de koelleidingen
F4	Storing ventilator binnen-unit
F5	Module-storing buiten-unit
F6	Storing temperatuursensor buitenunit
F7	Probleem met buitenunit-temperatuursensor van de koelleidingen
F8	Storing temperatuursensor compressor (aanzuigzijde)
F9	Storing temperatuursensor compressor (afvoerzijde)
FA	Foutieve voeding (aansluitspanning / stroom)
FC	Compressormotor werkt abnormaal
FD	Missende fase stroomtoevoer of fase-volgorde fout
FE	Storing sensor terugkomende lucht
FH	DC-Storing in motor buiten-unit

Daarnaast signaleert het systeem onveilige situaties. Het apparaat stopt zijn werking en het systeem geeft een P-code (beveiligingscode). Wanneer de condities zijn aangepast verdwijnt deze code, maar het apparaat herstart niet automatisch zijn werking: de gebruiker moet het opnieuw opstarten. Verschijnt de veiligheidscode steeds opnieuw, schakel dan uw servicedienst in.

Verklaring beveiligingscodes:

Code	Betekenis	Wat gebeurt er?
P1	Beveiliging temperatuur verdamper	Als de temperatuur in het midden van de pijp bij koelen lager is dan -1°C, of bij verwarmen hoger is dan 63°C, schakelt het apparaat uit.
P2	Oververhittings-/spannings-beveiliging op invertormodule	De stroom mag niet meer zijn dan 15A.
P3	Beveiliging te hoge stroom	Als de buitenmotor stopt zal de warmtewisselaar minder werken. Deze beveiliging beschermt dan tegen te hoge stroom.
P4	Beveiliging onlastingstemperatuur compressor	Als de onlastingstemperatuur van de compressor hoger is dan 105°C, zal het apparaat uitschakelen.
P5	Beveiliging oververhitting compressortop	Als de temperatuur van de compres-sortop hoger is dan de temperatuur van de controller zal het apparaat uitschakelen.
P6	Beveiliging aanzuigtemperatuur compressor	Als de aanzuigtemperatuur van de compressor lager is dan 2°C zal de draaifrequentie gaan dalen. Als de temperatuur hoger is dan 4°C wordt deze weer normaal.
P7	Over/onderspanningsbeveiliging	Als het voltage waarop het apparaat is aangesloten minder is dan 170V of meer dan 265V zal het apparaat uitschakelen.
P8	Beveiliging lage retour-gasdruk	Als de druk in het systeem te laag wordt schakelt het apparaat uit.
P9	Beveiliging hoge onlastingsdruk	Als de druk in het apparaat te hoog wordt schakelt het apparaat uit.
PA	Beveiliging hoge temperatuur condensator	Als de temperatuur van de buiten-unit condensator hoger is dan 65°C schakelt het apparaat uit.
PC	Beveiliging hoge buitentemperatuur	Als de buitentemperatuur lager is dan - 10°C of hoger is dan 55°C schakelt het apparaat uit.
PF	Andere beveiliging	Andere fouten, bijv. communicatiesto- ringen tussen binnen- en buitenunit.

Neem in de volgende situatie direct contact op met uw servicemonteur:

• Als de zekering regelmatig doorbrandt
• Als de stekker bovenmatig warm wordt
• Als stekker of stroomkabel beschadigd zijn
• Als u merkt dat tv, radio of andere apparaten storen tijden het gebruik van de airco
• Als de bediening niet werkt terwijl de batterijen in orde zijn
• Als het apparaat vreemd lawaai voortbrengt
• Als het display een foutmelding vertoont die niet verdwijnt nadat u het apparaat hebt uitgeschakeld, de stekker uit het stopcontact hebt genomen, drie minuten hebt gewacht en vervolgens de airco weer inschakelt.

VERWIJDERING

Wanneer dit apparaat uiteindelijk aan het einde van zijn levensduur is gekomen, mag het niet met gewoon huishoudelijk afval worden afgevoerd maar dient op een daartoe aangewezen plaats te worden ingeleverd teneinde alle onderdelen en materialen passend te kunnen recyclen.

CE-VERKLARING

Hierbij verklaart de importeur Eurom, Kokosstraat 20, 8281 JC Genemuiden dat het product Airconditioner (split-unit)

Merk: EUROM

type: Split AC 12 Quick Install CH Split AC 18 Quick Install CH

In overeenstemming is met het Low Voltage Directive 2014/35/EU en EMC Directive 2014/30/EU en voldoet aan de eisen van de onderstaande normen:

EN 60335-1:2012+A11 EN 60335-2-40: 2003+A11+A12+A1+A2+A13 EN 62233 :2008

EN 55014-1:2006+A1+A2 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013

Genemuiden, 22 maart 2017, W.J. Bakker, alg. dir.

TECHNISCHE GEGEVENS

Type Split		AC12 QI CH	AC18 QI CH
Capaciteit koelen	Btu/h	5400-12900	6400-18700
	W/h	1600-3800	1900-5100
Capaciteit verwarmen	Btu/h	6800-14300	6800-19400
	W/h	2000-4200	2000-5201
Opgenomen vermogen koelen	W/A	1090 / 4,9	1580 / 7,2
Opgenomen verm. Verwarmen	W/A	990 / 4,5	1580 / 7,2
Luchtverplatsing binnen	m3/h	max. 550	max. 850
Aansluitspanning	V/Hz	220-240 / 50	220-240 / 50
Energieklasse		A+	A+
Koelmiddel		R410A-1000 gr	R410A-1700gr
Vermogenselectie		3+auto	3+auto
Temp. Instelbaar van/tot	°C	16 – 32	17 – 32
Werktemperatuur koelen	°C	-15 ~ 43	-15 ~ 43
Werktemperatuur verwarmen	°C	-15 ~ 24	-15 ~ 24
Tijdklok	h	24	24
Afstandsbediening		+	+
Isolatieklasse binnen/buiten		IP20/IP24
Koelleiding	m	4	4
Geluidsniveau binnen/buiten	dBA	40-50 / 63	52-56 / 65
Afmetingen binnenunit	cm	80x28x19	90x29,2x21,5
Afmetingten buitenunit	cm	71,5x23,5x54	85x29,5x60,5
Gewicht bi-unit + bu-unit	kg	14 + 30	17 + 45
