Type product	Draagbare airconditioner
Merk	Eurom
Model	WAC12Q
Koelcapaciteit	12.000 BTU (3,5 kW)
Afmetingen (H x B x D)	70 x 45 x 35 cm
Gewicht	30 kg
Voeding	220-240 V ~ 50 Hz
Energieklasse	A (koeling)
Functies	Koelen, ontvochtigen, ventilator, sluimerstand
Timer	Ja, 24-uurs timer
Afstandsbediening	Ja, met LCD-scherm
Luchtdebiet	400 m³/u
Geluidsniveau	52 dB (max.)
Ontvochtigingscapaciteit	1,5 l/u
Koelmiddel	R290 (propaan)
Afvoerslang	Inbegrepen, lengte 1,5 m
Raamafdichtingsset	Inbegrepen
Onderhoud	Wasbaar filter, regelmatig reinigen
Veiligheid	Oververhittingsbeveiliging, automatische uitschakeling
Reparatie en onderdelen	Reserveonderdelen via Eurom service

Veelgestelde vragen - WAC12Q Eurom

Hoe installeer ik de Eurom WAC12Q airconditioner?

Plaats het apparaat op een vlakke ondergrond, monteer de afvoerslang en raamafdichtingsset, en steek de stekker in het stopcontact. Zorg dat de slang naar buiten leidt.

Hoe reinig ik het filter?

Haal het filter uit het apparaat, reinig het met water en een zachte borstel, laat het drogen en plaats het terug. Doe dit elke 2 weken voor optimale prestaties.

Hoe leeg ik het waterreservoir?

Schakel het apparaat uit, verwijder de waterafvoerdop en laat het water weglopen. Bij hoge luchtvochtigheid kan continue afvoer via een slang worden aangesloten.

Hoe stel ik de timer in?

Druk op de timer-knop op de afstandsbediening, stel de gewenste uren in met de +/- knoppen, en bevestig. Het apparaat schakelt na de ingestelde tijd uit.

Werkt de afstandsbediening niet?

Vervang de batterijen (2x AAA) en zorg dat er geen obstakels tussen de afstandsbediening en het apparaat zijn. Richt de zender op het ontvangstvenster.

Hoeveel energie verbruikt de WAC12Q?

Het gemiddelde energieverbruik is ongeveer 1,2 kW per uur bij maximale koeling. Dit varieert afhankelijk van de ingestelde temperatuur en omgevingsfactoren.

Is de airconditioner geschikt voor slaapkamers?

Ja, met een geluidsniveau van 52 dB is hij geschikt voor slaapkamers. Gebruik de sluimerstand voor stillere werking.

Kan ik de airconditioner zonder afvoerslang gebruiken?

Nee, de afvoerslang is essentieel om warme lucht naar buiten te leiden. Zonder slang werkt het apparaat niet efficiënt.

Wat betekenen de foutcodes op het display?

Raadpleeg de handleiding voor een lijst met foutcodes. Veelvoorkomende codes: E1 (sensorstoring), E2 (bevriezingsbeveiliging). Schakel het apparaat uit en neem contact op met de klantenservice.

Hoe lang is de garantie op de Eurom WAC12Q?

De standaardgarantie is 2 jaar. Voor registratie van het product kunt u de garantie verlengen tot 3 jaar. Bewaar het aankoopbewijs.

GEBRUIKSAANWIJZING WAC12Q Eurom

wandmodel met met warmtepomp en snelkoppelsysteem

HARTELIJK DANK

Hartelijk dank dat u voor deze EUROM airconditioner gekozen hebt: u hebt daarmee gekozen voor een uitstekend apparaat waar u ongetwijfeld jarenlang veel plezier van zult hebben!

Om de werking zo veilig en probleemloos mogelijk te laten verlopen willen wij u dringend adviseren het instructieboekje voor gebruik geheel en aandachtig door te lezen: het bevat belangrijke veiligheidsinformatie, aanbevelingen enz., en helpt u maximaal profijt uit uw airco te halen!

Wij raden u aan het instructieboekje goed te bewaren, om het t.z.t. zonodig nogmaals te kunnen raadplegen.

Wij wensen u veel plezier van uw airco toe!

Inhoud

Inhoud 3

Veiligheidsvoorschriften . . . . . . . . 4

Wat is wat? . . . . . . . . . . 6

Horizontale ventilatorbladen 7

Service en onderhoud . . . . . . . . 8

Bediening noodknop . . . . . . . . 9

Problemen en oplossingen. 10

Eenvoudige storingen en oplossingen . . . . . 1

Installatie-instructies . . . . . . . . 20

Installatie binnenunit . . . . . . . 20

Installatie buitenunit 23

Lees de onderstaande veiligheidsregels zorgvuldig door en zorg ervoor dat u ze ook begrijpt. Ze bevatten belangrijke veiligheidswaarschuwingen en dienen daarom nauwkeurig te worden opgevolgd!

• De airco dient aangesloten te worden op een geaard stopcontact.. De elektrische installatie dient voorzien te zijn van een aardlekschakelaar van 30 mA. Slechte aarding kan tot elektrische schokken leiden!
• Trek tijdens de werking niet aan de kabel, dat kan brand veroorzaken. Als u de stekker uit het contact wilt nemen dient u het apparaat uit te schakelen en de stekker in de hand te pakken.
• Gebruik geen verlengsnoeren of verdeeldozen.
• Zorg dat de elektrokabel niet beschadigd raakt en breng zelf geen verbindingen aan. Zet geen zware voorwerpen op de kabel en houd hem uit de buurt van warmtebronnen. Brand- en schokgevaar!
• Stel het lichaam niet te lang bloot aan de koude luchtstroom uit de airco. Dat kan de gezondheid schaden.
• Schakel de airco uit en neem de stekker uit het stopcontact wanneer u het apparaat langere tijd niet gebruikt.
• Maak de airco schoon met een droge, zachte doek. Gebruik geen agressief schoonmaakmiddel, insecticide, ontvlambare spray enz. om het apparaat te reinigen: dat kan de buitenzijde beschadigen. Spuit geen water op de airco.
• Zet geen brandende apparaten in de luchtstroom van de airco, dat veroorzaakt onvolledige verbranding.
• Sluit ramen en deuren (en z.m. gordijnen) tijdens gebruik van de airco. Als de lucht vervuilt kunt u even iets openen om frisse lucht binnen te laten.
• Als u iets abnormaals waarneemt (bijv. rook of branderige lucht) schakel de airco dan onmiddellijk uit en neem de stekker uit het stopcontact.
• Installeer de airco niet op plaatsen waar brandbare gassen zouden kunnen ontstaan of ontsnappen. Een klein vonkje in de airco is dan voldoende om een explosie te veroorzaken!
• Gebruik de airconditioner niet voor speciale doeleinden, zoals de opslag van precisieapparatuur, voedsel, verf enz., dat voor het

behoud van kwaliteit een bepaalde temperatuur en vochtigheid vereist.

• Laat de airco niet langere tijd koelen of drogen ('cool' of 'dry') bij hoge luchtvochtigheid (boven de 80%) of met open deur/raam. Dan kan er condens van het apparaat gaan druipen!
• Steek geen vinger, stokje of welk voorwerp dan ook door een rooster in de airco. Dat kan letsel of schade veroorzaken!
• Deze airco mag niet worden bediend door kinderen of volwassenen die daartoe niet in staat moeten worden geacht. Houd ook de afstandsbediening uit hun buurt.
• Dit apparaat dient te worden geïnstalleerd in overeenstemming met de landelijke voorschriften
• Dit apparaat mag niet in een washok, badkamer of wat voor vochtige ruimte dan ook worden geïnstalleerd
• Dit apparaat dient 2,3 m. boven de grond te worden geplaatst.
• Dit apparaat dient zó te worden geïnstalleerd dat de stekker eenvoudig bereikbaar is.
• Dit apparaat mag niet met gewoon huishoudelijk afval worden afgevoerd maar dient op een daartoe aangewezen plaats te worden ingeleverd teneinde de elektrische en elektronische onderdelen passend te kunnen recyclen.

Let op!

Een gezonde temperatuur hangt samen met de buitentemperatuur. De temperatuur die u instelt dient niet teveel van de buitentemperatuur te verschillen.

De verwarmingstechnologie in deze airco met verwarmingsmodule brengt met zich mee dat de verwarmingscapaciteit terugloopt wanneer de buitentemperatuur onder de 5°C zakt.

WAT IS WAT?

Buitendeel:

luchtuitlaat koelleidingen afvoerslang condensator luchtinlaat drainage-opening

Binnendeel:

Links/rechts-deflector (handmatige bediening)

Display:

	slaap-optie		binnentemperatuur
	koel-optie		ontvanger signaal a.b.
	ventilator-optie		optie tijd instellen
	auto-optie		ventilatorsnelheid middel
	in werking-lampje		optie temperatuur instellen
	ventilatorsnelheid hoog		verwarmingspomp
	droog-optie		ventilatorsnelheid laag

Deze informatie kan zonder aankondiging worden gewijzigd!

HORIZONTALE VENTILATORBLADEN

Door de knoppen te bewegen (zie afb.) kunt u de vinnen naar rechts of links omzetten en zo de uitblaasrichting wijzigen. Doe dit nooit wanneer de airco in werking is: de draaiende ventilator kan uw vingers afklemmen en/of verwonden.

SERVICE EN ONDERHOUD

Maak het rooster aan de voorzijde en het luchtfilter minstens eenmaal per twee weken schoon. Schakel de airco daartoe uit en neem de stekker uit het stopcontact. De illustraties dienen slechts ter ondersteuning!

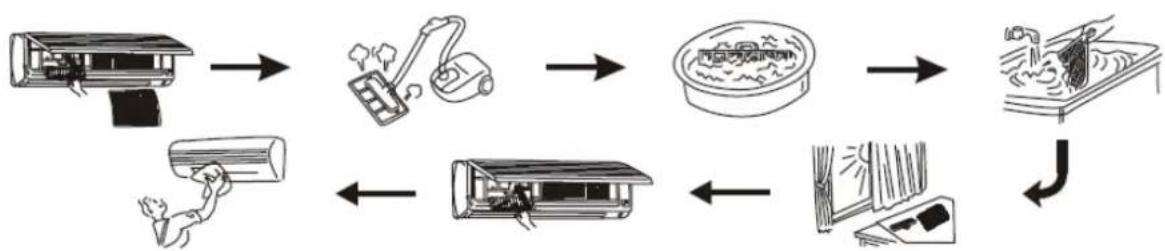

Schoonmaken rooster voorzijde en luchtfilter

1. Open het frontrooster door dat d.m.v. de tabs aan de zijkanten op te tillen tot het vastklikt. Neem de luchtfilters eruit.
2. Verwijder al het stof van het frontrooster en de luchtfilters met een stofzuiger of een borsteltje. Als het stof zich niet gemakkelijk van het filter laat verwijderen, was het filter dan met een neutraal wasmiddel in lauwwarm water (max. 45°C.)
3. Spoel de filters na met schoon water en laat ze in de schaduw drogen.
4. Plaats luchtfilters terug in de originele positie en sluit het frontrooster.
5. Neem het oppervlak van de airco af met een neutraal schoonmaak-middel en tenslotte met een droge doek. Gebruik nooit bijtende of ontbrandbare schoonmaakmiddelen of andere chemische producten!

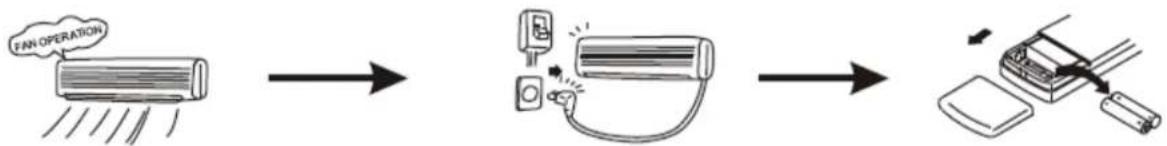

Als u de airco langere tijd niet gebruikt:

1. Laat de ventilator een paar uur draaien om de binnenzijde goed te drogen. (Kies voor KOELEN of VERWARMEN en stel de hoogste temperatuur in, dan zal de ventilator draaien).
2. Schakel de airco uit en neem de stekker uit het stopcontact. Maak de filters en de buitenzijde schoon.
3. Haal de batterijen uit de afstandsbediening.

Als u de airco langere tijd niet hebt gebruikt:

1. Maak de filters schoon en breng ze terug in de originele positie. Maak binnen- en buitendeel schoon met en zachte doek.
2. Steek de stekker in het stopcontact met randaarde.
3. Plaats de batterijen in de afstandsbediening.

Let op!

• Luchtinlaat- en uitlaatopeningen mogen niet geblokkeerd worden
• Gebruik geen benzine, benzeen, thinner, schuurmiddel, insecten-verdelgingsmiddelen, scherpe schoonmaakmiddelen enz. Die kunnen de omkasting beschadigen.
• Peuter batterijen niet uit elkaar en gooi ze niet in vuur; dat kan tot een explosie leiden.

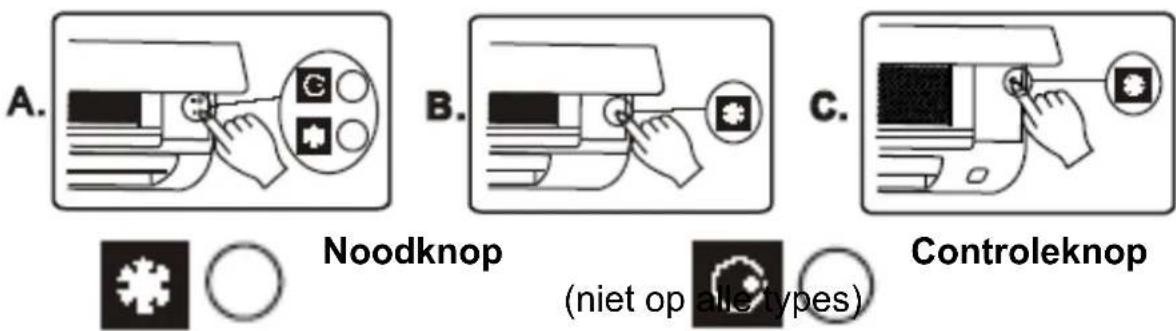

BEDIENING NOODKNOP

Wanneer de batterijen van de afstandsbediening leeg zijn of de afstandsbediening werkt niet, kunt u de noodknop gebruiken.

De controleknop mag alleen voor een werkingtest worden gebruikt!

Elke keer wanneer u de noodknop indrukt verandert de instelling van koelen → verwarmen → uit

Onderstaande tabel toont hoe de temperatuur is ingesteld, de ventilator draait en de blaasinstelling is tijdens de noodprocedure:

Instelling	Ingestelde Ingestelde terrepebatuur		Uitblaas-richting
Koelen	24°C		Hoog Zwenkend
Verwarmen	24°C	hoog	Zwenken

PROBLEMEN ...

Sommige storingen veroorzaken een gevaarlijke situatie, anderen zijn eenvoudig op te lossen. In de onderstaande situaties dient u onmiddellijk de airco uit te schakelen, de stekker uit het stopcontact te nemen en u tot uw leverancier te wenden voor reparatie.

• De elektriciteitskabel is abnormaal warm of beschadigd
• Tijdens de werking hoort u een abnormaal geluid
• De veiligheidsschakelaar, zekering of aardlekscha kelaar onderbreekt regelmatig de werking van de airco
• Bepaalderkmalpeerkofschakelaars do
• De airco produceert een branderige lucht tijdens de werking
• Het binnendeel lekt water

Neem, als de bovenvermelde situatie zich voordoet, contact op met uw leverancier.

Probeer nooit zelf reparaties uit te voeren: dat is gevaarlijk en doet de garantie vervallen!

.... EN OPLOSSINGEN

De onderstaande problemen zijn betrekkelijk gemakkelijk door uzelf op te lossen. Volg s.v.p. de aangegeven oplossing op. In de meeste gevallen zal het probleem daarmee uit de wereld zijn. Is dat niet het geval, wend u dan tot uw leverancier voor controle/reparatie.

De airco werkt helemaal niet

• Is er geen sprake van stroom uitval?
• Zit de stekker in het stopcontact?
• Geen doorgebrande zekering of ui tschakeling door de aardlekschakelaar?
  • tQeeftusstolec207aen 253V af?
• Zijn er geen obstakels of voorwerpen in de ruimte die h et signaal van de afstandsbediening storen?

De afstandsbediening werkt niet of niet goed

• Controleer of de batterijen goed op hun plaats zitten en niet leeg zijn.
• Als het display onduidelijk wordt of allerlei symbolen gaat tonen dient u de batterijen te vervangen

- Als er teveel tegenstrijdige opdrachten worden gegeven of de functies te vaak worden gewijzigd wordt de afstandsbediening soms in de war gebracht waardoor functieverlies optreedt. Haal de batterijen uit de afstandsbediening, plaats ze weer terug en druk op het resetpunt. Mogelijk werkt hij nu weer (zie ook handleiding afstandsbediening).

De airco werkt niet nadat op de I/O-knop opnieuw is gedrukt

- Op deze wijze wordt de compressor beschermd door de microprocessor. Wacht s.v.p. drie minuten

Na tultebrakelitogstjöpdenventilator nie

- De motor kan het resetpunt niet vinden; start de airco opnieuw en schakel hem weer uit.

De aimbrielgeedof verw

• Is de temperatuur goed ingesteld?
  • Zijn de filters wel schoon?
• Zijn de inlaat- en uitlaatopeningen v an binnen- en buitenunit niet geblokkeerd?
• Wordt de slaapstand wellicht overdag geactiveerd?
  • Staeid roissveirilatorisag?
• Zijn ramen en deuren gesloten?

Na het starten van de Verwarmingsfunctie wordt er niet onmiddellijk lucht uitgeblazen

- Dit is volgens de programmatuur: er wordt pas lucht uitgeblazen wanneer ze voldoende is opgewarmd. Wacht s.v.p. even.

Nadat de stroomvoorziening onderbroken is geweest hervat de airco automatisch dezelfde instellingen als voor de stroomuitval.

- Dit heet ‘auto-restart’ en treedt alleen op bij types die met deze voorziening zijn uitgevoerd.

De ventilator van de binnenunit stopt tijdens het verwarmen 10 minuten

- De spiraal van de buitenunit wordt ontdooid; dit duurt hoogstens 10 minuten, daarna hervat de ventilator automatisch zijn werking. De spiraal bevriest wanneer de buitentemperatuur laag is en de luchtvochtigheid hoog.

Het apparaat maakt krakende geluiden

- Doroediegempetelubeschalde materialen uit en krimpen ze weer in. Dit kan frictiegeluiden veroorzaken.

Het geluid van stromend water is te horen

• iDitekam het geluid zijn van het stromen van het koelmiddel b airco
• Het geluid kan worden veroorzaakt door op gehoopt water dat op de warmtewisselaar druppelt
• rhenksmeltgeluiden zijn van vorst op de warmtewisselaar.

De birklich-geituliatn'zuorati-e

• Het klikgeluid wordt veroorzaakt door het in- of uitschakelen van ventilator of compressor
• Het zuchtgeluid wordt veroorzaakt door het koelmidd el binnenin de airco

Soms kiest de airco uit zichzelf een paar minuten voor een grotere uitblaashoek

- Geen zorgen: dit voorkomt de productie van condenswater

De uitgeblazen lucht bevat een vreemde geur

- Een airco laat lucht circuleren. De opgenomen lucht kan geurtjes van muren, vloerbedekking, meubels, kleding, een toilet o.i.d. hebben bevat, die niet geheel zijn uitgefilterd.

De buitenunit lekt water

• jpijofedes prietverdehehirig dedaarbjindingspi afgekoeld dat er condenswater wordt gevormd.
• Tijdens het verwarmen of ontdooien ontsnapt smeltwater en waterdamp.
• Tijdens het verwarmen kan er water op de warmtewisselaar druppelen.

TECHNISCHE GEGEVENS

MODEL	WAC9Q		WAC12Q
uitvoering	met verwarming		met verwarming		met verwarming
BTU 9200	12000		18000
Koelcapaciteit (W) 2700 3500 4800
Warmtecap. (W) 2850 3800 5300
Opgenomen verm.	840W (koeling)790W (warmte)		1090W (koeling)1050W (warmte)		1635W (koeling)1800W (warmte)
Opgenomen Amp.	3,8 Amp (koeling)3,64Amp (warmte)		5,0 Amp (koeling),8 Amp (warmte)		7,5 Amp (koelen)8 Amp. (warmte)
Luchtverplaatsing 450 m3/h 500 m3/h 850 m3/h
Ontvochtigingcap.	0,8 l/h		1,2 l/h		2,4 l/h
Beveiligingsklasse	I		I		I
Energielabel	A		A		B
Koelmiddel	R410A		R410A		R410A
Koelmiddelmassa 670 gram 800 gram 1570 gr.
	binnen	buiten	binnen	buiten	binnen	buiten
Isolatieklasse	IP20	IP24	IP20	IP24	IP20	IP24
Geluidsniveau dB(A)	40	49	40	49	46	58
Netto gewicht	10	26	10	30	12	50
Afmetingen lengte breedte hoogte	800290196	665500295	800290196	745553328	860mm292mm205mm	910mm690mm370mm

Opmerkingen bij de technische gegevens:

• De opgegeven geluidsniveaus zijn gemeten tijdens laboratoriumtests voordat de airco de fabriek verliet.
• De opgegeven koel- en verwarmingscapaciteiten zijn gemeten onder de volgende voorwaarden:

Koelen	binnen	27°C		buiten	35°C
Verwarmen	binnen	20°C		buiten	7°C

• De fabrikant is doorænd b ezig de apparatuur te verbeteren. Zij behoudt zich dan ook het voor e tec el geg shisod even opgave van reden te wijzigew l zij haar uiterste best doet wijzigingen zo snel mogelijk door te voeren, kan dit tot gevolg hebben dat niet alle technische gegevens in deze handleiding exact kloppen. De correcte technische gegevens staan op het typeplaatje van uw apparaat.
• Optimale werktemperatuur:

	Max. Min.koelen	Max. Min.koelen	verwarmen	verwarmen
Binnen (°C) 32	21	27	20
Buiten (°C)	43	21	24	-5

• Wanneer het voltage van de stroene ieningvee r dan onge r 10% afwijkt van 230V zal de airco abnormaal gaan werken.
• Een bedradingdiagram voor de binn en- en buitenunit van de airco is bij het apparaat gevoegd.
• Als de stroomtoevoerleiding of de verbindingskabel beschadigd is, dient deze te worden vervangen door uw leverancier, de installateur of een vergelijkbaar gekwalificeerd persoon, om gevaarlijke situaties te voorkomen.

CE-VERKLARING

Hierbij verklaart de importeur

Euromac bv.,

Kokosstraat 20,

8281 JC Genemuiden

dat het product:

Airconditioner (split-unit)

Type:

in overeenstemming is met het Low Voltage Directive 2006/95/EC en voldoet aan de eisen van de onderstaande normen:

EN 60335-1:2002+A1+A11+A12 (WAC9 en WAC12 : +A2+A13)

EN 60335-2-40:2003+A11+A12 (WAC9 en WAC12: +A1)

EN 50366:2003+A1

Genemuiden, 29 januari 2009

J. Bakker, alg. dir.

AFSTANDSBEDIENING

Let op!

• Om met de afstandsbediening te werken dient die zich niet verder dan 6 m. van de binnenunit te bevinden, met een ononderbroken zichtlijn.
• Ang lachge afstijddislede gebruikt, verwijder dan de batterijen. Lege batterijen dienen apart te worden afgevoerd.
• Op het plaatje ziet u ter illustratie alle mogelijke iconen afgebeeld; mogelijk heeft uw uitvoering die niet allemaal.

WERKING

Wanneer de airco volgend de gebruiksaanwijzing is aangesloten, stelt u hem in werking door op de grote ronde ON/OFF-knop op de afstandsbediening te drukken. Vervolgens kiest u met de 'operation mode'-knop oor een bepaalde functie of werkwijze. Druk op deze knop tot het gewenste icoontje in beeld verschijnt.

1. AUTOMATISCHE WERKING

Onder deze werkwijze zal de airco automatisch de kamertemperatuur (kt) aangenaam houden. Bij het starten van deze werkwijze selecteert de airco automatisch een functie, afhankelijk van de kamertemperatuur. De onderstaande tabel toont de standaard ingestelde waarden:

Kamertemperatuur (kt)	Functie Ingestelde temperatuur
≥ 26^ koelen tot 24^
26^ > kt ≥ 25^ koelen tot kt - 2^
25^ > kt ≥ 23^ drogen tot kt - 2^
kt < 23^ v erwarmen tot 26^

2. Functie: KOELEN

Onder deze functierzalkdelen.

Druk indien gewenst op de swingknop om de vertikale blaasrichting aan te passen, ventilatorsnelheidknop om de ventilatorsnelheid te wijzigen en op de temperatuur-instellingknoppen om de ingestelde temperatuur te wijzigen.

3. Functie: DROGEN / LUCHTONTVOCHTIGEN

Onder deze functie verwijdert de airco vocht uit de lucht. De airco stelt automatisch de kamertemperatuur in en deze temperatuur verschijn niet op het display. Ook temperatuur-instellings- en ventilatorsnelheidknoppen werken niet. Druk op de swing- of automatische swing-knop om de vertikale blaasrichting aan te passen.

4. Functie: VENTILEREN

Onder deze functie werkt slechts de ventilator van de binnenunit; de buitenunit werkt niet.

Druk op de swing- of handmatige swing-knop om de vertikale blaasrichting aan te passen. Druk op de ventilatorsnelheidknop om de ventilatorsnelheid aan te passen.

5. Functie: VERWARMEN

Onder deze functie verspreidt de airco warmte.

Druk op de swing- of handmatige swing-knop om de vertikale blaasrichting aan te passen, op de temperatuur-

instellingsknoppen om de ingestelde temperatuur aan te passen en op de ventilatorsnelheidknop om de ventilatorsnelheid aan te passen.

6. Functie: SLAAPSTAND

Onder deze functie draait de ventilator van de binnenunit op lage snelheid. Hij kan worden ingesteld op:

A – koelen of drogen: Na een uur wordt de ingestelde temperatuur met één graad verhoogd; na nog een u nogmaals met één graad. De airco blijft koelen tot twee

graden boven de ingestelde temperatuur.

B – verwarmen: Na een uur wordt de ingestelde temperatuur met twee graden verlaagd; na nog een uur nogmaals met twee graden. De airco blijft verwarmen tot vier graden onder de ingestelde temperatuur.

: MAUTOMATISCH AAN/UIT-SCHAKELETIJDKLOK

Als u de airco automatisch over een aantal uren wilt laten aan- of afs gebruikt u de tijdklokknoppen.

1. Druk op de 'tijdklok UIT' (OFF) knop als de airco in werking is en u wilt hem automatisch laten afslaan over enkele uren. Op het display begint het cirkeltje naast het kloksym-booltje te knipperen.

Druk op de 'tijdklok AAN' (ON) knop als de airco buiten werking is en u wilt hem automatisch laten starten over enkele uren. Op het display begint het streepje naast het kloksymbooltje te knipperen.

1. Elke keer wanneer u op één van de tijdklokknoppen drukt neemt de ingestelde tijd met een uur toe (tot max. 12 uur). Op het display ziet u het ingestelde aantal uren.

2. Druk op de tijd-instel-knop (SET) om de gewenste tijd in te stellen. Het cirkeltje of streepje op het display zal stoppen met knipperen.

1. Als u de tijdklokinstelling wilt annuleren, druk dan op de tijdklok-annuleringsknop tot de cijfers van de instelling en het kloksymbooltje met de streep of cirkel van het display verdwijnen.

Let op!

• Na stroomuitval moet de tijdklokinstelling opnieuw worden ingesteld.
• Als u ingestelde tijdklokinstellingen wilt wijzigen, éérst de huidige instellingen annuleren en vervolgens nieuwe instellingen ingeven.
• kApuddeijdingelknop (SET) drukt terwijl een tijd is ingesteld, zal het systeem tijd bijtellen, gebaseerd op de huidige displaytijd.

INSTALLATIE

De installatie van een split-unit airconditioner vraagt vakmanschap zijnen specifie

voorzien van een snelkoppelsysteem waarmee aanzienlijk op de inbedrijfstelling kan worden bespaard. Fabrikant en importeur waar- schuwen echter zeer nadrukkelijk voor amateuristische installatie: dat kan leiden tot het weglekken van de koelmiddel en brand- gevaar, elektrische risico's, beschadiging van de apparatuur en lichamelijk letsel opleveren. Zij aanvaarden dan ook geen enkele aansprakelijkheid voor ongelukken en schade, veroorzaakt door foutieve installatie c.q. inbedrijfstelling van de airco en adviseren ten stelligste dit aan geschoold en bevoegd personeel over te laten.

INSTALLATIESCHETS

Houd rekening met de opgegeven vrij te houden ruimte! De lengte van de koelleiding mag max. 10m. zijn, het hoogteverschil tussen binnen- en buitenunit max. 5m.

Stel vast welke bevestigingsplaat uw binnenunit heeft

De koperen buis kan vanuit de achterkant, de onderkant,

rechts of linksachter naar buiten worden geleid. Als de koperen buis op metaal of muur wordt bevestigd, dient er een blokje hout tussen koper en muur/ metaal worden geschoven, of de koperen buis moet met 7 à 8 lagen isolatietape worden omwikkeld.

Let op! Zorg ervoor dat de afvoerslang van het condenswater (die ook op de bovenstaande drie punten vanuit de binnenunit naar buiten kan worden geleid) op geen enkel punt naar boven loopt! (Zie ook pag. 21).

Omwikkel de koelleidingen met warmte-isolerend materiaal.

Binnenunit

Buitenunit

INSTALLATIE-INSTRUCTIES

De plaats van de binnenunit

• Geef de binnenunit een zodanige plaats dat de inkomende en uitgaande luchtstromen nergens belemmerd worden.
• Het hoogteverschil tussen de binnen- en buitenunit van de airco mag maximaal 5 meter bedragen.
• De binnenunit dient minimaal 2.30 m. boven de vloer te hangen.
• Plaats de binnenunit tegen een stevige muur en zorg ervoor dat hij niet aan trillingen onderhevig is.
• Voorkom direct zonlicht op de binnenunit.
• Installeer het apparaat niet in een wasruimte
• Kies een plaats waar het condenswater gemakkelijk afgevoerd kan worden en waar eenvoudig verbinding met de buitenunit mogelijk is.
• Zorg ervoor dat het signaal dat de afstandsbediening uitzendt onbelemmerd door de airco ontvangen kan worden. Met name fluorescerende lampen kunnen daar storend op werken!
• Houd minimaal een meter af stand tussen de airco en andere apparatuur als tv, radio enz.
• Installeer de airco zó dat de stekker te allen tijde toegankelijk is.

De plaats van de buitenunit

• d'egiseem plaatsidte stavigeren zorg ervoor dat de buitenunit niet aan trillingen onderhevig is. Houd rekening met wind!
• Zeinigvorgedijdstofereiatieoekozo regen of direct zonlicht op de buitenunit.
• Plaats de buitenunit zodanig dat uw buren gee n hinder ondervinden van het geluid of de luchtstroming die de airco voortbrengt.
• Zorg ervoor dat de ingaande en uitgaande luchtstromen nergens worden belemmerd.
• Voorkom plaatsing dichtbij ontvlambare gassen enz.

1. Bevestig de montageplaat op de muur

• Zorg voor een stevige bevestigingsplaats voor de montageplaat: een solide stenen muur, of anders op de steunbalk, post o.i.d.
• Bevestig de plaat onwrikbaar met schroeven en pluggen in geboorde gaten. Zeker in de hoeken dient de plaat stevig verankerd te zijn om schudden en trillen te voorkomen.
• Zorg dat de plaat volkomen waterpas hangt. Links en rechts dient de airco minstens 10,5 tot 15,5 cm. (afhankelijk van de aansluitingen)

vrije ruimte te hebben tot zijmuren, aan de bovenzijde 25 cm. tot het plafond.

- Als u de leidingen aan de achterkant langs de muur wilt leiden boort u daartoe op de door u vastgestelde plaats een gat in de muur met een doorsnee van 65 mm. Houd er rekening mee dat de condenswater-afvoer nergens omhoog mag lopen!

2. Installeer de condenswaterafvoer binnenunit

LET OP!

- De slang voor de condenswaterafvoer bevindt zich onderin de binnenunit. Hij dient (evt. door de muur heen) naar een waterafvoerpunt te worden geleid. Zonodig kan de slang worden verlengd; ook kan hij in een PVC afvoerpijp worden geleid.

- gn de binnenunit dient de afvoerslan onder de koperen leidingen te worden gesitueerd. Rek de slang niet uit en draai hem niet.

- Zowel de afvoerslang als de koperen leidingen dienen omwikkeld te zijn met speciaal isolerend materiaal. Daar, waar de leidingen de muur raken dient een isolerende pad tussen leiding en muur te worden geplaatst.

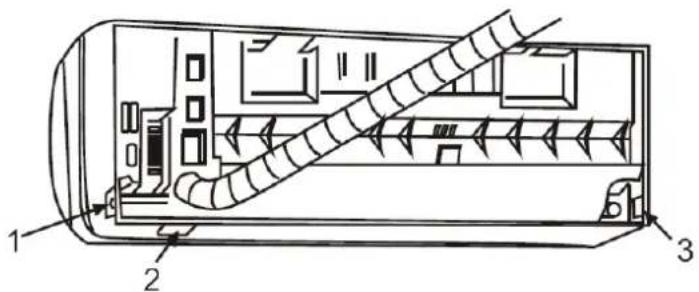

ROUTE VAN DE SLANG

- U kunt de slang op verschillende plaatsen uit de binnenunit laten komen: rechtsonder (2) en aan de linker- en rechterzijkant (1 & 3). Daartoe bevinden zich geperforeerde stukjes in

de kast van de binnenunit. Daar, waar u de afvoerslang naar buiten wilt leiden kunt u het stukje omkasting eenvoudig wegnemen.

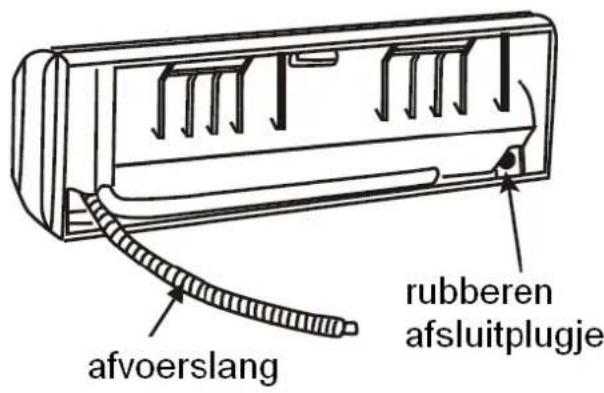

- Standaard is de slang rechts gemonteerd. Wanneer u de slang links uit het apparaat wilt laten komen, dient u hem links te monteren. Verwissel daartoe afvoerslang en het rubberen afsluitplugje, zie tekening. Zorg ervoor dat de aansluitingen goed dicht zijn, om lekkage te voorkomen!

3. Installeer de binnenunit

Leid evt. kabel en leidingen door de muur en zet ze tijdelijk vast. Bevestig de binnenunit op de montageplaat; daartoe bevinden zich gleuromigke uitveerings (bi) schroefgaten op plaat en binnenunit.

4. Koelleidingen

In deikgpreogrebunizertexarebladchede zitterelbeen 10ain hétibiheebumitgeden buitenunitgedeelte samen.

De bochten mogen nooit te scherp zijn, om 'afknijpen' te voorkomen. De bochtdiameter dient minimaal 10 cm. te zijn.

5. Sluit de waterafvoer aan

- Als de slang niet lang gen oeg is kunt u hem verlengen. Ook kunt u hem in een pvc-afvoerbuis laten lopen. Om het water vlot weg te laten lopen dient de slang (en evt. de pvc-buis) overal naar beneden te lopen; voorkom dus bochten in de slang waar water in kan blijven staan! Hang de afvoer niet in water maar houd min. 50 mm. afstand tot een wateroppervlak.

- Foute situations:

- Controleer tenslotte alle aansluitingen en verbindin n van de waterafvoer (zowel in- als buiten de binnenunit) minutieus, om lekkage te voorkomen

6. Afdichten en vastzetten

• Gebruik afdichtpa sta om de leidingdoorvoer af te dichten.
• Gebruik montageb eugels en/of kabelklemmen om de diverse leidingen tenslotte op hun juiste plaats tegen de muur te bevestigen.

INSTALLATIE BUITENUNIT

Algemene aanwijzingen en waarschuwingen

De buitenunit wordt buitenshuis geplaatst, zodanig dat er zich voldoende vrije ruimte omheen bevindt om de lucht onbelemmerd te laten circuleren: aan zij- en achterkant minimaal 300 mm., aan de voor- en bovenkant als ook rond de aansluitingen minimaal 500mm. In de buitenunit bevindt zich de motor, die geluid en trilling produceert. Het wordt dus aanbeveling isolerend materiaal te bevestigen tussen de buitenunit en de ondergrond, waarop hij wordt geplaatst.

Vanuit de buitenunit wordt de elektrokabel naar de binnenunit geleid.

1. Bedrading

Verbind de elektrokabel van het binnen- en buitendeel met elkaar d.m.v. de snelaansluiting

m: Aansluitdiagra

Let op:

• Als de kleur van de draden niet overeenkomt met het in het bovenstaande diagram vermelde, ga dan uit van de werkelijkheid. Dus altijd de tekentjes op de aansluitingen aansluiten op hetzelfde tekentje!
• Leid de kabels door de daar voor bestemde opening in het afdekplaatje van de elektronaansluiting.
• Sluit stekkertje 1 aan op het pas sende contactpunt van de binnenunit en stekkertje 2 op dat van de buitenunit.
• Als de stuurstroomkabel ooit apart gekocht moet worden, kies dan voor een kabel met meer dan 0,75 mm ^2 doorsnee.
• Als de voedingskabel ooit vervangen moet worden, kies dan voor een kabel ≥ 2,5 mm ^2 .

Waarschuwingen:

• Gebruik het bij de binnen- en buiten unit ingesloten diagram als eerste referentiedocument bij de installatie.
• De voedingskabel en de stuurs troomkabel tussen het binnen- en buitendeel moeten één voor één worden aangesloten volgens de corresponderende nummers op de bedradingaansluiting.
• De aansluitkabels moeten aan elkaar worden geklikt.
• Binnen- en buitendeel moeten met speciale kabel met elkaar worden verbonden. Zorg voor onbeschadigde aansluitingen; slechte aansluitingen kunnen brand veroorzaken!
• te radiatebdelektrischmee aansluitingen tot safdekplaatje weer over de elektra-aansluitingen worden geplaatst. Zorg voor een goede afsluiting; stof of vocht kunnen brand of een elektrische schok veroorzaken!
• De hooepelatuur van het koelmiddel kan hoog oplop voedingskabel uit de buurt van de koperen leiding!
• aretleiteijdepslateda stroomvoorziening zwaar genoeg is voor de airco.

2. Installatie van de waterafvoer

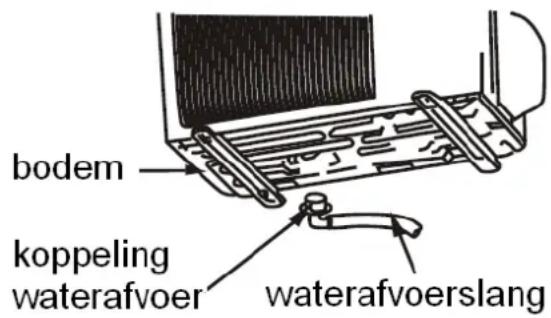

Klem/draai de koppeling voor de waterafvoer in het passende gat in de dem van de buitenunit. Sluit er bo vervolgens de waterafvoerslang op aan.

3. Verbinden van de koelleiding

■ Strek de leiding

Het snelkoppelgedeelte van uw airconditioner bestaat uit vier snelkoppelingen: twee snelkoppelingen gemonteerd aan de buitenunit en twee snelkoppelingen gemonteerd aan de koperen koelleiding van de binnenunit. De diameter van de snelkoppelingen is niet gelijk. Aan de buitenunit zit een snelkoppeling met een kleine- en een snelkoppeling met een grote diameter. Ook aan de koperen koelleiding van de binnenunit zit een snelkoppeling met een kleine- en een snelkoppeling met een grote diameter. Wees er zeker van dat u de snelkoppelingen met dezelfde diameter aan elkaar koppelt! Voer bijv. eerst punt A t/m F uit voor de snelkoppeling met de kleine diameter en daarna nogmaals punt A t/m F voor de koppeling met de grote diameter.

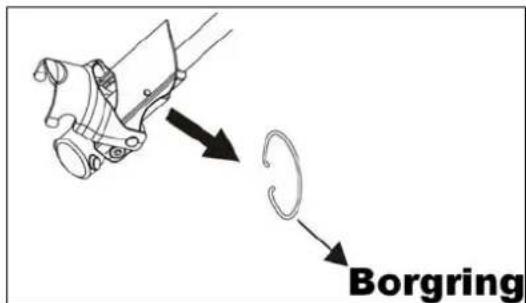

A. Verwijder de borgring van de snelkoppeling aan de koperen koelleiding van de binnenunit.

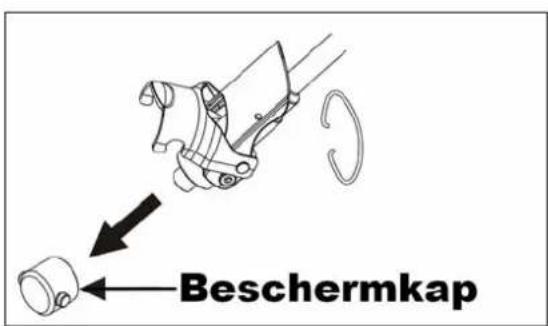

C. Verwijder de beschermkap van de snelkoppeling van de buitenunit.

B. Verwijder de beschermkap van de snelkoppeling aan de koperen koelleiding van de binnenunit.

D. Open de borghandle en verbind de snelkoppelingen van binnen- en buitenunit met elkaar.

E. Controleer of de pin aan beide kanten goed in de uitsparingen valt (a + b) en vergrendel de snelkoppeling door de borghandle (c) naar beneden te drukken.

Let op! De pin moet echt goed in de uitsparing vallen, zie de onderstaande 'goed' en 'fout'tekening!

F. Borg de snelkoppeling weer met de borgring.

- Opmerking: wees voorzichtig met het buigen van de koelleidingen, om beschadigingen te voorkomen!

Uw airconditioner is nu klaar voor gebruik.

4. Het complete plaatje

ERKINGTESTW

Voordat u de werking van de airco test, dient nogmaals een controle op de inglighworden die gevoerd.

1. Werking onder de noodknop: elke keer dat u op de noodknop drukt werke die ainterstandenvalgode:func

verwarmen > uit koelen

1. Averkingbiomeleurde eefstapiesbediening:

laat horen nadat u op de I/O AAN/UIT-knop hebt gedrukt geeft dat aan dat hij onder controle staat van de afstandsbediening. Druk daarna op alle knoppen om de werking te testen.

1. ∅perkinet drochep alleeed retnodekk opa de

controleknop. Schakel nu de stroom in; daarmee activeert u de werkingtest. Als de indicatielampjes eerst even oplichten en vervolgens doven, of het LED-venstertje van de binnenunit licht eerst op en dooft dan weer, dan werkt het systeem normaal. Als één van de indicatielampjes blijft knipperen, of wanneer er foutcodes op het LED-venstertje verschijnen is er iets mis met het systeem. Controleer onmiddellijk wat er mis en herstel het zo mogelijk. Voer echter zelf geen reparaties uit, maar wend u daartoe tot uw leverancier of een erkend elektricien. De gevolgen van onoordeelkundig uitgevoerde reparaties allen niet onder de garantie en doen de aansprakelijkheid van leverancier, importeur en fabrikant vervallen!

EUROMAC BV.

Kokosstraat 20,

8281 JC Genemuiden

tel. [phone] fax [phone]

e-mail: [e-mail] www.euromac.nl
