GEBRUIKSAANWIJZING PWW5000 REMKO

Vervangingsonderdelen

Gebruiksaanwijzing

Voor ingebruikname / gebruik van het apparaat moet deze handleiding zorgvuldig gelezen worden!

Bij niet-doelmatig gebruik, opstelling, onderhoud enz. of eigenmachtige veranderingen aan de vanuit de fabriek geleverde uitvoering van het apparaat vervalt elk recht op garantie. Wijzigingen voorbehouden!

Warmwater- plafondverwarmingsautomaten REMKO PWW 5000

CE

Veiligheidsinstructies 4

Montage-instructies 4

Montage van het apparaat 4

Elektrische aansluiting 5

Ingebruikname 6

Buitenbedrijfstelling 6

Inhoud pagina

Verzorging en onderhoud 6

Afmetingen van het apparaat 7

Vermogenstabel PWW 5102 / 5202 8

Vermogenstabel PWW 5402 / 5602 9

Schakelapparaat SW 2 380 DI 10

Deze gebruiksaanwijzing moet altijd in de onmiddellijke nabijheid van het apparaat bewaard worden!

Veiligheidsinstructies

De apparaten werden voor levering onderworpen aan uitgebreide materiaal-, functie- en kwaliteitscontroles.

Niettemin kunnen er van de apparaten gevaren uitgaan, als ze door onopgeleid personeel ondeskundig of niet-doelmatig worden ingezet.

Neem altijd de volgende veiligheidsinstructies in acht:

In principe moeten de plaatselijke bouwvoorschriften in acht worden genomen!
De exploitant is verantwoordelijk voor de deskundige montage van de apparaten, de correcte elektrische installatie en een veilig bedrijf van de apparaten.
De apparaten moeten zo worden gemonteerd en werken, dat personen door stralingswarmte niet in gevaar gebracht of belast worden.
De apparaten mogen alleen aan draagkrachtige constructies of plafonds van materialen met voldoende draagkracht bevestigd worden. De bevestiging moet worden uitgevoerd met draagkrachtige ankers, die aan het apparaat bevestigd moeten worden.
Montage, aansluiting van het verwarmingsmiddel, elektrische aansluiting mag alleen gebeuren door vakpersoneel.
De apparaten mogen niet opgesteld worden noch werken in ruimtes, waar brand- en explosiegevaar bestaat.
◇ De apparaten mogen uitsluitend werken in gemonteerde toestand.
- Veiligheidsonderdelen zoals b.v. beschermroosters mogen niet gedemonteerd noch buiten werking gesteld worden.
De apparaten mogen alleen doelmatig binnen de opgegeven capaciteitsgrenzen en met de goedgekeurde transportmediums worden ingezet. Zie typeplaatje.
De aanzuigbeschermroosters moeten altijd vrij van vuil en losse voorwerpen zijn, de uitblaasopening mag niet worden afgesloten.
Er mogen geen vreemde voorwerpen in de apparaten gestoken worden.
De apparaten mogen niet worden blootgesteld aan een directe waterstraal.
Er mag nooit water in het inwendige van het apparaat binnendringen.
◇ Alle elektrische leidingen moeten tegen beschadigingen, b.v. ook door dieren, beschermd worden.

Een foutloze werking van het apparaat is alleen dan gegarandeerd, als de toevoertemperatuur aan de ingang van het apparaat en de pompcapaciteit overeenkomstig de geselecteerde classificatie van het apparaat gegarandeerd is.

Montage-instructies

Voor en tijdens de montage moeten de volgende punten gecontroleerd en nageleefd worden:

De warmtewisselaars moeten zo worden aangesloten, dat er geen slingeringen van het apparaat naar het buisleidingsysteem of omgekeerd kunnen worden overgedragen.
Bij aansluiting aan een bestaande warmwaterverwarming moet gecontroleerd worden of ketel- en pompcapaciteit toereikend zijn.
◇ Voor onderhouds- en reparatiewerkzaamheden raden wij aan om een onderhoudsschakelaar aan te brengen in de buurt van het apparaat.
◇ Na het gelijkmatige aandraaien van de montage-schroeven moet de lichte loop van de ventilator ge-controleerd worden.
De toegelaten montagehoogtes moeten worden aangehouden.

De minimaal toelaatbare afstanden van de vloer tot de onderkant van het apparaat kunt u afleiden uit de tabel in het hoofdstuk Montage van het apparaat.

Montage van het apparaat

De apparaten zijn voorzien voor montage onder het plafond. Verstelbare montageprofielen maken ook aan verlaagde plafonds een eenvoudige aanpassing mogelijk.

De apparaten worden direct of met behulp van de als toebehoren verkrijgbare montageprofielen spanningsvrij onder het plafond bevestigd.

Montagemogelijkheden:

A: vlak onder het plafond B: met vast montageprofiel (maat x = 40 mm)

C: met verstelbaar montageprofiel (maat y = 150 - 250 mm)

De toegelaten montagehoogtes moeten worden aangehouden.

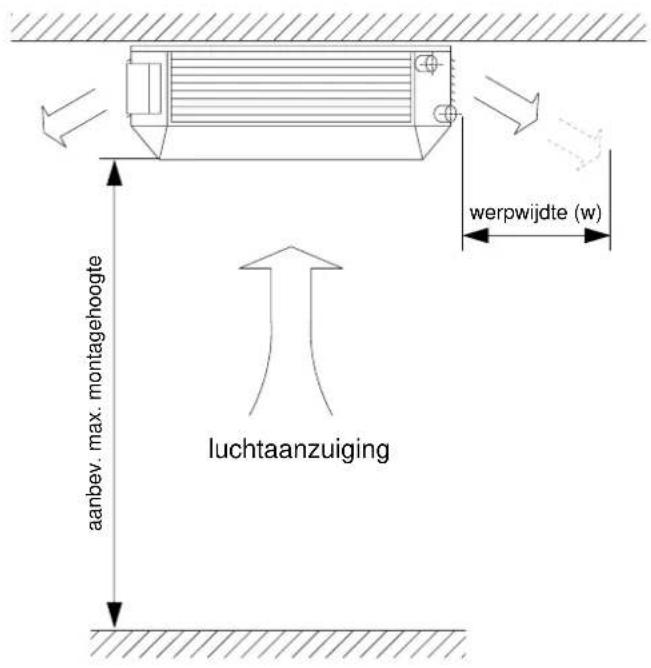

Aanbevolen max. montagehoogte:
	Afstand vloer tot onderkant apparaat
PWW 5102	2,3 m
PWW 5202	2,4 m
PWW 5402	2,6 m
PWW 5602	3,3 m

Aansluiting aan de verwarmingsinstallatie

Voor de aansluiting aan de plaatselijke verwarmingsinstallatie moet gecontroleerd worden of de beschikbare verwarmingscapaciteit en de pompcapaciteit overeenkomen met de technische eisen van het betreffende apparaat.

De aansluiting van de REMKO PWW moet op de plaats van installatie gebeuren via afsluitschuiven, automatische ontluchters en schroefverbindingen in toevoer en terugloop (eventueel met compensators).

Bij de aansluiting van de schroefverbindingen van de verwarmingsmiddelaansluiting moet met een geschikt gereedschap worden tegengehouden om een beschadiging (verdraaien) van de aansluitbuizen te vermijden.

De apparaten werken in het tegenstroomprincipe: De waterinlaat (toevoer) is in het algemeen „onder”. De wateruitlaat (terugloop) is in het algemeen „boven”.
De warmtewisselaar moet na geschiede montage zorgvuldig ontlucht worden, aangezien luchtkussens in het register leiden tot een vermindering van de capaciteit van het apparaat.

alle aansluitingen 1"inwendige schroefdraad

Bij stilstand van de ventilator moet altijd tegelijkertijd de verwarmingsmiddeltoevoer worden onderbroken.

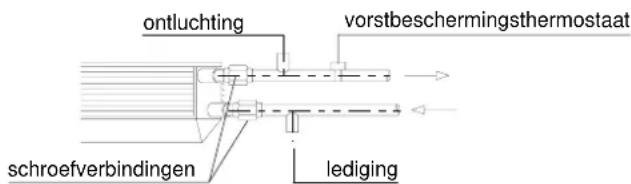

Leegmaken bij kans op vorst

Een volledige statische lediging van de warmtewisse-laar is niet mogelijk. De volledige lediging van de warmtewisselaar is alleen mogelijk met behulp van perslucht.

Neem absoluut de volgende belangrijke instructies voor de vorstbescherming in acht.

Om vorstschade te vermijden moet bij temperaturen onder 0 °C een vorstbeschermingsinrichting worden aangebracht.
Bij installaties die buiten bedrijf worden gesteld in ruimtes waar kans op vorst bestaat, mag er zich in geen geval water in de warmtewisselaar bevinden. Restwater uitblazen met perslucht.
Als dit niet mogelijk is, dan moet aan het verwarmingsmedium (water) een geschikt antivriesmiddel worden toegevoegd.

Voor vorstschade aan de warmtewisselaar bestaat geen recht op garantie!

Elektrische aansluiting

In principe moeten de voorschriften van het plaatselijke energiebedrijf en de apparaatspecifieke VDE-installatievoorschriften worden nageleefd. De elektrische installatie mag alleen worden uitgevoerd door geautoriseerd vakpersoneel conform de geldende voorschriften.

Bij niet-inachtneming van de geldende voorschriften, de gebruiksaanwijzing en de apparaatspecifieke elektrische schakelschema's kunnen er functiestoringen met indirecte schade ontstaan. In dit geval vervalt elk recht op garantie!

Aansluiting van het apparaat

◇ REMKO PWW 5000 Geräte zijn uitgerust met axiale ventilators met draaistroom-buitenrotormotoren voor een spanning van 400 V / 3\~, PE / 50 Hz.
De omschakeling van de twee toerentallen van de draaistroommotor gebeurt door Y / Δ omschakeling.
De motorbeveiliging gebeurt via ingebouwde thermocontacten, die bij 130 °C wikkelingtemperatuur de ventilatormotor, in combinatie met een geschikt schakelapparaat (toebehoren), uitschakelen.
De aansluiting van de draaistroommotoren aan de schakelapparaten gebeurt conform de elektrische schakelschema's.
De netbeveiliging in de voedingsleiding naar het schakelapparaat moet geschieden op de plaats van installatie conform de geldende voorschriften.
De aansluitingen in de aansluitdoos moeten worden verbonden met het bijhorende schakelapparaat (toebehoren).

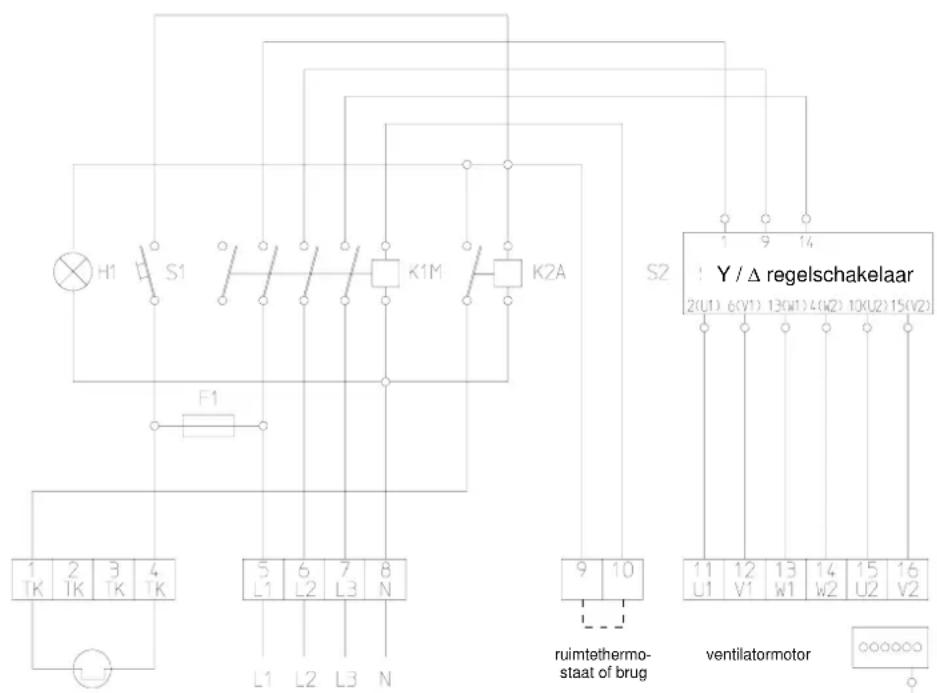

Aansluiting van de ventilatormotor

Motor met 2 toerentallen, Y / Δ omschakeling en thermocontacten.

hoog toerental schakeling

laag toerental Y schakeling

Aansluiting van meerdere apparaten

Indien nodig kunnen meerdere apparaten, ook van verschillende bouwgroottes, parallel werken via een als toebehoren verkrijgbaar schakelapparaat.
- Het totale vermogen van de aangesloten apparaten mag het schakelvermogen van het betreffende schakelapparaat echter niet overschrijden.
- Voor de thermische motorbeveiliging moeten de thermocontacten van alle motoren in serie geschakeld worden. Neem daarvoor de aparte schakelschema's in acht.
Per schakelapparaat kan er altijd maar één externe regelinrichting worden aangesloten!

Ingebruikname

Voor de eerste ingebruikname

1. Controleer of de mechanische montage en de aansluiting aan de plaatselijke verwarmingsinstallatie volgens de voorschriften zijn uitgevoerd.
2. Controleer of hete oppervlakken, b.v. toevoerleidingen, tegen onopzettelijk aanraken beschermd zijn.
3. Controleer of alle uitblaasopeningen geopend zijn.
4. Schakel de netaansluiting naar het schakelapparaat vrij en schakel het apparaat in via de regelschakelaar.
5. Let op: De ingebruikname is zo lang verboden, tot is vastgesteld dat de vakkundige montage en elektrische installatie voldoet aan de voorschriften.

Tijdens de eerste ingebruikname

1. Meet het stroomverbruik van de ventilator. De nominale stroom mag in de schakelniveaus de op het typeplaatje vermelde waarde niet overschrijden.
2. Controleer de besturings-/regelfunctie en de motorbeveiligingsfunctie van de ventilator.
3. Controleer de werking van de ruimtethermostaat. Indien gemonteerd.
4. Controleer de rustige loop van de ventilator en de hele installatie op eventuele trillingen.
5. Controleer de toevoerleidingen voor het verwarmingsmiddel op aansluiting en dichtheid volgens de voorschriften.

Buitenbedrijfstelling

Voor langere bedrijfspauzes

1. Schakel de elektrische aansluiting aan alle polen uit.
2. Maak het systeem bij kans op vorst leeg, als er geen geschikt antivriesmiddel werd toegevoegd aan het verwarmingsmedium (water).
3. Houd er rekening mee dat een volledige lediging van de warmtewisselaar alleen mogelijk is met behulp van perslucht.

Verzorging en onderhoud

REMKO PWW apparaten zijn in het normale bedrijf nagenoeg onderhoudsvrij. Ze moeten echter regelmatig gecontroleerd en, indien nodig, gereinigd worden om een continu storingsvrij bedrijf te garanderen.

Belangrijke preventieve maatregelen voor elk onderhoud

Doorloop voor elk onderhoud de volgende stappen:

1. Isoleer het apparaat aan alle polen van het net en beveilig het tegen onbevoegd opnieuw inschakelen. Het is niet voldoende om het apparaat via de regelschakelaar aan het schakelapparaat uit te schakelen!

2. Wacht de stilstand van de ventilator af.

3. Sluit het watercircuit af en beveilig het tegen onbevoegd openen.
4. Laat de warmtewisselaar afkoelen.

Laat de motor en de behuizing niet onder water lopen. Beschadig resp. verbuig de ventilatorwaaier en de lamellen niet.

Reinigingsmiddelen

◇ Reinig het apparaat alleen droog of met een bevochtigde doek en wat zeepoplossing.
- Gebruik in geen geval hogedrukreinigers of stoomstraalapparaten.
- Gebruik geen schurende of oplosmiddelhoudende reinigingsmiddelen.
- Gebruik ook bij extreme vervuiling alleen geschikte reinigingsmiddelen.

Algemene instandhoudingsmaatregelen

Houd het apparaat binnen en buiten vrij van stof en andere afzettingen.
Houd de aanzuig- en uitblaasopeningen vrij van vervuilingen en vreemde voorwerpen. De 4 uitblaasroosters kunnen met behulp van een schroevendraaier gemakkelijk naar voor eruit gelicht worden.
◇ Reinig regelmatig het beschermrooster, de ventilatorwaaier en de warmtewisselaar.
◇ Reinig de lamellen van de warmtewisselaar ofwel door uitblazen, door afzuigen of met een zachte borstel resp. een zachte kwast.
- Verwijder sterkere vervuilingen aan ventilator en lamellen met zeepoplossing.

Aanwijzing voor de demontage van de uitblaasroosters

1. Druk de zwarte borgclip naar binnen. Met behulp van een schroevendraaier enz.
2. Trek het uitblaasrooster naar voor eruit.

1. Laat de roosters bij de inbouw met lichte druk weer arrêteren in hun oorspronkelijke positie.

Technische gegevens

Bouwserie PWW 5000 Type	5102 52	202 5402 5602
Elektrische aansluiting	V	400 / 3~, N, PE	400 / 3~, N, PE	400 / 3~, N, PE	400 / 3~, N, PE
Frequentie Hz 50 50 50 50
Krachtontneming	kW	0,05 / 0,033	0,11 / 0,07	0,16 / 0,095	0,35 / 0,21
Nominale stroom	A	0,13 / 0,07	0,28 / 0,15	0,38 / 0,19	0,78 / 0,39
Toerental	t/min	910 / 720	890 / 710	670 / 500	660 / 500
Luchtcapaciteit	m3/h	1550 / 1200	2470 / 1900	3470 / 2500	5500 / 4200
Geluidsdrukniveau LpA 1m1)	dB (A)	51 / 45	54 / 47	57 / 50	60 / 53
Verwarmingsmiddelaansluiting	inch	R 1"	R 1"	R 1"	R 1"
Verwarmingsmiddel		gepompt warm water of gepompt heet water tot max. 95 °C
Montagehoogte max.	m	2,4	2,5	2,7	3,4
Werpwijdte	m	3,5 / 2,6	3,6 / 2,7	4,0 / 2,9	4,6 / 3,4

1) Geluidsmeting DIN 45635 - 01 - KL 3

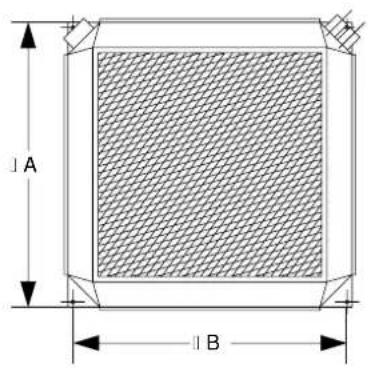

Afmetingen van het apparaat

Type		5102	5202	5402	5602
A	mm	600	700	800	900
B	mm	572	672	772	872
C (rooster)	mm	420	520	620	720
D (rooster)	mm	170	170	170	170
Gewicht	kg	25	32	39	46

Aanbevolen max. montagehoogte:
PWW 5102	2,3 m
PWW 5202	2,4 m
PWW 5402	2,6 m
PWW 5602	3,3 m

Vermogenstabel PWW 5102 / 5202

2-traps 2-traps
Type 5102 5202
Toerental	t/min.	910 720 890 710
Elektrische aansluiting	volt	3 x 400		3 x 400		3 x 400		3 x 400
Frequentie	Hz	50		50		50		50
Krachtontneming	kW	0,05		0,033		0,11		0,07
Nominale stroom	A	0,13		0,07		0,28		0,15
Luchtcapaciteit	m3/h	1550 1200		2470		1900
Geluidsdrukniveau LpA 1m1)	dB(A)	51		45		54		47
Werpwijdte max.	m	3,5		2,6		3,6		2,7
Verwarmingsmiddelaansluiting	inch	R 1"		R 1"		R 1"		R 1"
Gewicht	kg	25		25		32		32
Verwarmingsmiddel 2)	tL1 °C	kW	tL2 °C	kW	tL2 °C	kW	tL2 °C	kW	tL2 °C
50/40 °C	0	11,5	23	9,9	25	16,4	21	14,5	23
	5	10,2	26	8,8	28	14,6	24	12,8	26
	10	8,7	28	7,6	30	12,6	26	10,9	28
	15	7,3	31	6,3	32	10,5	29	9,2	30
	20	5,9	33	5,2	34	8,5	31	7,4	33
60/50 °C	0	14,6	29	12,7	32	21,0	26	18,3	29
	5	13,3	32	11,5	34	19,1	29	16,7	32
	10	11,8	35	10,2	37	17,0	32	14,8	34
	15	10,3	37	8,9	39	14,8	35	12,9	37
	20	8,9	39	7,7	41	12,7	37	11,1	39
70/50 °C	0	14,8	30	12,8	32	21,1	27	18,5	29
	5	13,5	33	11,8	35	19,2	30	17,0	32
	10	12,1	35	10,6	38	17,4	33	15,3	35
	15	10,6	36	9,4	40	15,2	34	13,5	38
	20	9,4	40	8,1	42	13,4	38	11,8	40
80/60 °C	0	17,8	36	15,5	39	25,5	32	22,3	35
	5	16,5	39	14,5	42	23,8	35	20,9	39
	10	15,2	42	13,2	*44	21,7	38	19,0	41
	15	13,7	*44	11,9	*47	19,7	41	16,8	*43
	20	12,3	*47	10,7	*49	17,6	*44	15,5	*46
90/70 °C	0	21,0	42	18,2	*46	30,1	38	26,3	42
	5	20,2	*46	17,2	*49	28,3	41	24,9	*45
	10	18,3	*48	15,8	*51	26,2	*44	23,0	*48
	15	16,4	*50	14,6	*54	24,0	*47	21,1	*50
	20	15,1	*53	13,3	*56	22,0	*50	19,2	*53

1) Geluidsmeting DIN 45635 - 01 - KL 3

2) t_L1 = luchtinlaattemperatuur, t_L2 = luchtuitlaattemperatuur

* Bij uitlaattemperaturen van meer dan 42 °C wordt er sterke thermiek gevormd. De indringdiepte van de warmeluchtstraal wordt verkort, de koude lucht in het oponthoudsbereik kan niet voldoende door de verwarmde lucht doordrongen en vermengd worden. Gelaagde temperaturen van onder naar boven zijn het resultaat. Er vormt zich in het oponthoudsbereik een „koude luchtzee“, aan het plafond een overmatige opgehoopte warmte (warmteverlies).

Vermogenstabel PWW 5402 / PWW 5602

2-traps 2-traps
Type 5402 5602
Toerental	t/min.	670 500 660 500
Elektrische aansluiting	volt	3 x 400		3 x 400		3 x 400		3 x 400
Frequentie	Hz	50		50		50		50
Krachtontneming	kW	0,16		0,095		0,35		0,21
Nominale stroom	A	0,38		0,19		0,78		0,39
Luchtcapaciteit	m3/h	3470		2500		5500		4200
Geluidsdrukniveau LpA 1m1)	dB(A)	57		50		60		53
Werpwijdte max.	m	4,0		2,9		4,6		3,4
Verwarmingsmiddelaansluiting	inch	R 1"		R 1"		R 1"		R 1"
Gewicht	kg	39		39		46		46
Verwarmingsmiddel2)	tL1 °C	kW	tL2 °C	kW	tL2 °C	kW	tL2 °C	kW	tL2 °C
50/40 °C	0	19,9	18	17,0	21	27,1	15	24,1	17
	5	17,4	21	15,0	23	23,6	18	21,1	20
	10	14,9	24	12,8	26	20,2	22	18,0	23
	15	12,4	27	10,8	29	16,8	25	15,1	26
	20	9,9	29	8,7	31	13,6	28	12,2	29
60/50 °C	0	25,4	23	21,6	26	34,7	19	30,9	22
	5	22,9	26	19,7	29	31,1	23	27,8	25
	10	20,4	29	17,5	32	27,6	26	24,8	28
	15	17,8	32	23,2	34	23,9	29	21,6	31
	20	15,2	34	13,0	37	20,5	32	18,4	34
70/50 °C	0	25,3	22	21,7	26	27,1	15	24,3	17
	5	22,8	26	19,9	29	24,0	19	21,4	21
	10	20,3	29	17,8	32	20,9	22	18,6	24
	15	17,6	31	15,7	35	17,7	25	15,8	27
	20	15,6	35	13,7	38	15,0	29	13,1	30
80/60 °C	0	30,6	27	26,2	32	41,7	23	37,2	27
	5	28,1	30	24,4	35	38,3	27	34,2	30
	10	25,7	34	22,4	38	34,8	30	31,1	33
	15	23,2	37	20,2	41	31,4	34	28,0	36
	20	20,7	40	18,1	43	28,1	37	25,1	39
90/70 °C	0	36,1	32	30,9	37	49,5	28	44,0	32
	5	33,7	35	29,0	41	45,9	31	40,9	35
	10	31,2	39	25,9	*44	42,4	34	37,9	38
	15	28,7	42	24,8	*47	38,7	38	34,7	41
	20	26,2	*45	22,7	*49	35,3	41	31,7	*44

1) Geluidsmeting DIN 45635 - 01 - KL 3
2) t_L1 = luchtinlaattemperatuur, t_L2 = luchtuitlaattemperatuur

* Bij uitlaattemperaturen van meer dan 42 °C wordt er sterke thermiek gevormd. De indringdiepte van de warmeluchtstraal wordt verkort, de koude lucht in het oponthoudsbereik kan niet voldoende door de verwarmde lucht doordrongen en vermengd worden.

Gelaagde temperaturen van onder naar boven zijn het resultaat. Er vormt zich in het oponthoudsbereik een „koude luchtzee“, aan het plafond een overmatige opgehoopte warmte (warmteverlies).

Schakelapparaat SW 2 380 DI

Uitvoering

◇ 400 volt draaistroom, ventilator 2-traps, maximaal schakelvermogen 4 kW.
◇ Opbouwmontage.
◇ Motorbeveiliging door ingebouwde thermocontacten in de ventilatormotor.
- Kunststof behuizing, isolatieklasse IP 41, randge-aard volgens VDE.
◇ Frontbord met symbolen voor de schakelstanden.
◇ Netingangs- en aardleidingklemmen, hoofdbeveiliging.
◇ Regelbeveiliging, regelschakelaar met de functies "Uit / 1 ^ste niveau / 2 ^de niveau".
- Bedrijfssignaallamp. Dooft bij ventilatorstoring en/of netonderbreking naar het schakelapparaat.
Ontstoortoets, motoruitgangsklemmen, aansluitklemmen voor thermocontacten en ruimtethermostaat.

Groepsschakeling

Het schakelapparaat is geschikt voor groepsschakeling. Daarbij kunnen meerdere motoren met dezelfde schakeling worden aangesloten aan één schakelapparaat. Het totale vermogen van de aangesloten motoren mag het toegelaten schakelvermogen van het schakelapparaat niet overschrijden.

Let op: De thermocontacten van alle motoren moeten in serie geschakeld worden.

Afbeeldingen rechtsonder.

Opnieuw inschakelen na een storing

Na elke onderbreking van de spanningsvoeding of een storing van de ventilator moet de ontstoortoets van de ventilator eenmaal worden ingedrukt!

De netbeveiliging, aarding, nulling of veiligheidsstroomkring moeten op de plaats van installatie volgens de geldende voorschriften worden uitgevoerd.

Schakel- en aansluitschema

thermocontact netaansluiting

thermobeveiliging voor 3 apparaten

thermobeveiliging voor 4 apparaten

meer thermocontacten in serie schakelen

Legende

S1 ontstoortoets ventilator

K2A hulprelais

F1 regelbeveiliging

S2 regelschakelaar

K1M beveiliging voor ventilatormotor

H1 bedrijfssignaallamp

Constructiewijzigingen die de technische vooruitgang dienen, voorbehouden!

REMKO GmbH & Co. KG

Klimaat- en Warmtetechniek
