GEBRUIKSAANWIJZING Smart-Control REMKO

Bedieningshandleiding

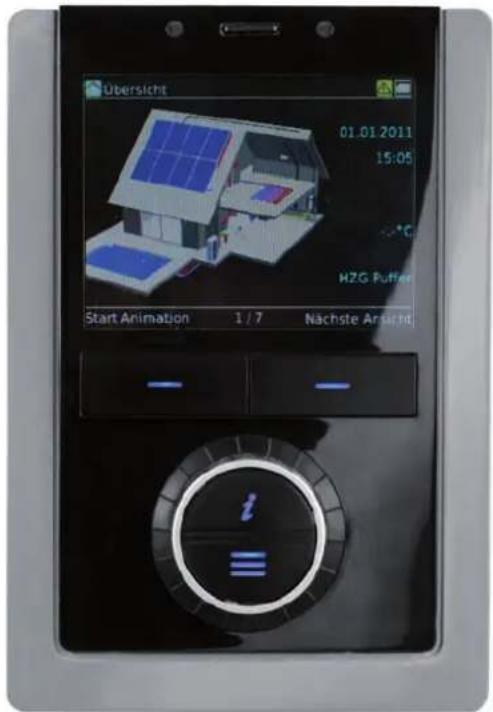

REMKO Smart WP-MANAGER

Smart-Control voor WKF/WKF-compact 85/120/180

Snelle handleiding voor gebruikers

Vóór het in bedrijf nemen / gebruik van dit apparaat deze installatiehandleiding zorgvuldig lezen!!

Deze handleiding maakt deel uit van het apparaat en dient steeds in directe nabijheid van de opstellocatie resp. bij het apparaat bewaard te worden.

Wijzigingen voorbehouden; we aanvaarden geen aansprakelijkheid voor drukfouten en vergissingen!

Vertaling van de originele bedieningshandleiding

Inhoudsopgave

1 Veilgheids- en gebruiksinstructies.... 4

1.1 Algemene veiligheidsvoorschriften.... 4
1.2 Markering van instructies.... 4
1.3 Kwalificaties van het personeel.... 4
1.4 Gevaren bij het niet-opvolgen van de veiligheidsvoorschriften.... 4
1.5 Veiligheidsbewust werken.... 5
1.6 Veiligheidsvoorschriften voor de exploitant.... 5
1.7 Veiligheidsvoorschriften voor montage-, onderhouds- en inspectiewerkzaamheden.... 5
1.8 Zelfstandige ombouw en veranderingen.... 5
1.9 Toepasselijk gebruik.... 6
1.10 Garantie....6
1.11 Transport en verpakking.... 6
1.12 Milieubescherming en recycling.... 6

2 Bediening 7

2.1 Opbouw en functie.... 7
2.2 Menustructuur van de regeling.... 10
2.3 Schakeltijden verwarmingscircuits.... 24

3 Montage....27

3.1 Ruimtemontage van de Smart-Control.... 27

4 Elektrische aansluiting.... 28

4.1 Elektrische structuur I/O module.... 28
4.2 Klemmen aansluitschema/legenda.... 29

5 PV-stroom gebruik.... 31

5.1 Hoger eigenverbruik door combinatie van warmtepomp en PV-installatie.... 31
5.2 Gebruik van PV-stroomoverschot.... 32
5.3 Systemen met fotovoltaïsche installatie.... 33

6 Index....34

REMKO Smart WP-MANAGER

1 Veilgheids- en gebruiksinstructies

1.1 Algemene veiligheidsvoorschriften

Lees de handleiding voor het eerste gebruik van het apparaat zorgvuldig door. Deze bevat nuttige tips, instructies en waarschuwingen voor de veiligheid van personen en goederen. Het niet opvolgen van de gebruikshandleiding kan gevaar voor personen, het milieu, de installatie en tot het verlies van mogelijke aansprakelijkheid leiden.

Bewaar deze gebruikshandleiding en het koelmiddelgegevensblad in de buurt van het apparaat.

1.2 Markering van instructies

Deze paragraaf geeft een samenvatting van alle belangrijke veiligheidsaspecten voor een optimale persoonlijke bescherming en voor een veilig en storingvrij bedrijf.

De in deze handleiding gegeven instructies en veiligheidsvoorschriften dienen opgevolgd te worden, zodat ongelukken, persoonlijk letsel en beschadigingen worden vermeden. Direct aan de apparaten aangebrachte instructies dienen absoluut te worden opgevolgd en in goed leesbare toestand te worden gehouden.

Veiligheidsvoorschriften zijn in deze handleiding gemarkeerd door bepaalde symbolen. Verder beginnen de veiligheidsvoorschriften met bepaalde signaalwoorden die de aard van de risico's aan- geven.

GEVAAR!

Bij het aanraken van spanningvoerende delen bestaat direct levensgevaar door een stroomstoot. Beschadiging van de isolatie of van componenten kan levensgevaarlijk zijn.

GEVAAR!

Deze combinatie van symbool en signaalwoord wijst op een direct gevaarlijke situatie die de dood of zwaar letsel tot gevolg heeft, als deze situatie niet wordt gemeden.

WAARSCHUWING!

Deze combinatie van symbool en signaalwoord wijst op een mogelijk gevaarlijke situatie die de dood of zwaar letsel tot gevolg kan hebben, als deze situatie niet wordt gemeden.

VOORZICHTIG!

Deze combinatie van symbool en signaalwoord wijst op een mogelijk gevaarlijke situatie die gering of licht letsel tot gevolg kan hebben en die materiële schade of aantasting van het milieu kan veroorzaken, als deze situatie niet wordt gemeden.

AANWIJZING!

Deze combinatie van symbool en signaalwoord wijst op een mogelijk gevaarlijke situatie die materiële schade of aantasting van het milieu kan veroorzaken, als deze situatie niet wordt gemeden.

Met dit symbool wordt gewezen op nuttige tips, adviezen en informatie over hoe een efficiënt en storingsvrij bedrijf gewaarborgd kan worden.

1.3 Kwalificaties van het personeel

Het personeel voor de inbedrijfstelling, bediening, het onderhoud, de inspectie en de montage dient over de betreffende kwalificaties voor deze werkzaamheden te beschikken.

1.4 Gevaren bij het niet-opvolgen van de veiligheidsvoorschriften

Het niet opvolgen van de veiligheidsvoorschriften kan zowel gevaar voor personen opleveren als voor het milieu en voor apparatuur. Het niet-opvolgen van de veiligheidsvoorschriften kan leiden tot het verlies van iedere aanspraak op schadevergoeding.

In detail kan het niet-opvolgen van de voorschriften bijvoorbeeld de volgende risico's opleveren:

• Het uitvallen van belangrijke functies van de apparatuur.
• Het feit dat voorgeschreven methods betreffende normaal en technisch onderhoud niet werken.
• Het in gevaar brengen van personen door elektrische en mechanische effecten.

1.5 Veiligheidsbewust werken

De in deze handleiding vermelde veiligheidsin-structies, de bestaande nationale voorschriften ter voorkoming van ongevallen evenals eventuele interne arbeids-, bedrijfs- en veiligheidsvoorschriften van het bedrijf moeten in acht worden genomen.

1.6 Veiligheidsvoorschriften voor de exploitant

De veiligheid van de apparaten en componenten is alleen gegarandeerd bij het bedoeld gebruik en in volledig gemonteerde toestand.

Het plaatsen, installeren en onderhouden van de apparaten en componenten mag alleen gebeuren door vakpersoneel.
Eventueel aanwezige aanraakbescherming (rooster) voor bewegende delen mag niet worden verwijderd bij een apparaat dat in bedrijf is.
De bediening van apparaten of componenten met zichtbare defecten of beschadigingen is verboden.
- Het aanraken van bepaalde onderdelen of componenten van de apparaten kan brandwonden of letsel veroorzaken.
De apparaten of componenten mogen niet worden blootgesteld aan mechanische belasting, extreme vochtigheid of extreme temperaturen.
Ruimten waarin koudemiddel kan lekken voldoende te laden en te ventileren. Anders bestaat er gevaar voor verstikking.
Alle delen van de behuizing en openingen, bijv. luchtin- en uitgangen, moeten vrij zijn van vreemde voorwerpen, vloeistoffen of gassen.
De apparatuur dient tenminste eenmaal jaar- lijks door een deskundige gecontroleerd te worden. Visuele controles en reinigingswerk- zaamheden mogen in spanningsloze toestand door de gebruiker uitgevoerd worden.

1.7 Veiligheidsvoorschriften voor montage-, onderhouds- en inspectiewerkzaamheden

Bij het installeren, het repareren, het onderhouden of het reinigen van de apparaten moeten geschikte maatregelen worden genomen om de van de apparaten uitgaande gevaren voor personen te voorkomen.
Het opstellen, aansluiten en gebruik van de apparaten en componenten moet volgens de gebruiks- en bedrijfsomstandigheden uit de gebruikshandleiding en de geldende lokale voorschriften gebeuren.
Men dient zich aan de regionale verordeningen en wetten te houden, zoals de wet op de waterhuishouding.
De elektrische voeding moet worden aangepast aan de eisen van de apparaten.
De apparaten mogen uitsluitend op die punten worden bevestigd die de fabrikant hiervoor heeft voorzien. De apparaten mogen uitsluitend aan constructies of wanden of op vloeren worden bevestigd of geplaatst die deze belasting kunnen dragen.
Apparaten voor mobiel gebruik moeten veilig en verticaal op een geschikte ondergrond opgesteld worden. Apparaten voor stationair bedrijf mogen alleen in vast geïnstalleerde toestand gebruikt worden.
De apparaten en componenten mogen niet worden gebruikt op plaatsen met verhoogd risico op beschadigingen. De minimale vrije ruimte moet worden aangehouden.
De apparaten en componenten moeten voldoende veiligheidsafstand hebben ten opzichte van ontvlambare, explosieve, brandbare, agressieve en vervuilde zones en atmosferen.
■ Veiligheidsinrichtingen moeten niet worden gewijzigd of omzeild.

1.8 Zelfstandige ombouw en veranderingen

Het ombouwen of wijzigen van de apparaten of componenten is niet toegestaan en kan storingen veroorzaken. De veiligheidsvoorzieningen mogen niet worden veranderd of overbrugd. De originele reserveonderdelen en door de fabrikant geautoriseerde accessoires zijn afgestemd op de vereiste veiligheid. Het toepassen van andere onderdelen kan leiden tot het vervallen van de aansprakelijkheid voor gevolgen daarvan.

REMKO Smart WP-MANAGER

1.9 Toepasselijk gebruik

De eenheden zijn afhankelijk van het model en apparatuur uitsluitend als een besturingseenheid voor de warmtepomp en de verwarming.

Ander of verdergaand gebruik geldt als niet toepasselijk gebruik. Voor de hieruit voortvloeiende schade is de fabrikant / leverancier van de machine niet aansprakelijk. Het risico wordt uitsluitend door de gebruiker gedragen. Bij het toepasselijk gebruik hoort ook het inachtnemen van de bedienings- en installatie-instructies en het nakomen van de onderhoudsbepalingen.

De in de technische specificaties opgegeven grenswaarden mogen in geen geval worden overschreden.

1.10 Garantie

Voorwaarde voor eventuele aanspraken op garantie is, dat de inkoper of zijn afnemer tegelijk met de verkoop en het in gebruik nemen, de bij het apparaat meegeleverde "Garantieoorkonde" volledig ingevuld naar REMKO GmbH & Co. KG teruggestuurd heeft. De garantievoorwaarden zijn opgenomen in de "Algemene verkoop- en leveringsvoorwaarden". Daarnaast kunnen alleen tussen de bij de overeenkomst betrokken partijen speciale afspraken gemaakt worden. Neem daarom eerst contact op met uw directe handelspartner.

1.11 Transport en verpakking

De apparaten worden in een stevige transportverpakking of binnen de warmtepomp behuizing geleverd. Controleer het apparaat direct bij de levering en noteer eventuele schade of ontbrekende onderdelen op de pakbon en informeer de transporteur en uw leverancier. Bij klachten achteraf wordt geen garantie verleend.

WAARSCHUWING!

Plastic folie en tassen etc. zijn gevaarlijk speelgoed voor kinderen!

Daarom:

• Verpakkingsmateriaal kan niet worden onzorgvuldig.
• Verpakking mag niet toegankelijk zijn voor kinderen!

1.12 Milieubescherming en recycling

Afvoeren van de verpakking

Alle producten worden voor het transport zorgvuldig verpakt in milieuvriendelijke materialen. Lever een waardevolle bijdrage aan de vermindering van afval en het recyclen van grondstoffen en lever het verpakkingsmateriaal alleen in bij de daarvoor aangewezen inzamelplaatsen.

Afvoeren van de apparaten en componenten

Bij de productie van de apparaten en componenten worden uitsluitend recyclebare materialen gebruikt. Draag bij aan de bescherming van het milieu, door er voor te zorgen dat apparaten of componenten (bijv. batterijen) niet in het huisvuil komen maar alleen op milieuvriendelijke wijze volgens de plaatselijk geldende voorschriften, bijv. door een erkend afvalverwerkingsbedrijf en recycling of via een inzamelpunt worden verwerkt.

2 Bediening

2.1 Opbouw en functie

Overzicht van de bedieningselementen

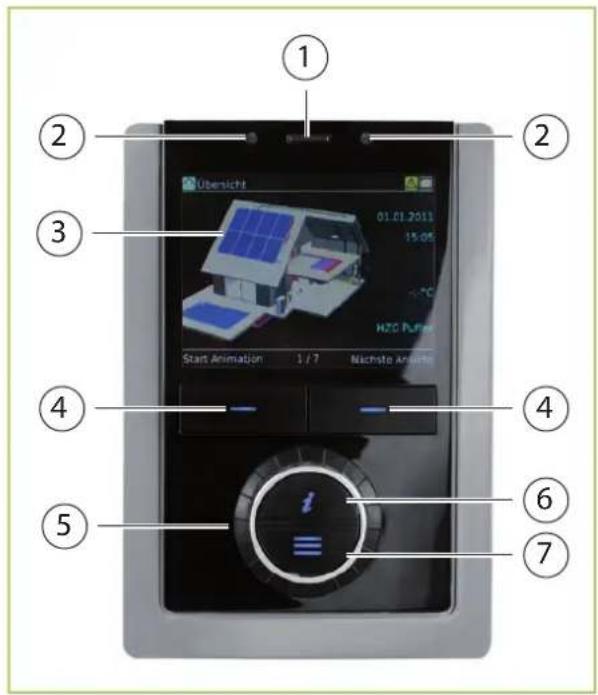

Afb. 1: Bedieningselementen van de Smart-Control

1: SD-kaart
2: Bewegingsmelder
3: Display
4: Softkey-toetsen
5: Draaiknop
6: Info-toets
7: Menu-toets

Functie van de toetsen

De Softkey-toetsen onder het display bevatten verschillende functies. De huidige functie (bijv. afdrukken, OK, of wijzigen) verschijnt in het display direct boven de desbetreffende toets. Als in het display boven de Softkey-toets niets wordt weergegeven, heeft deze toets in de huidige actieve modus geen functie.

Daarnaast worden de Softkey-toetsen en de draaiknop gebruikt voor de navigatie. Door het indrukken van de rechter Softkey-Taste en het draaien van de draaiknop selecteert u de menuopties en komt u in de ondergelegen menu-structuur. Door het meerdere keren indrukken van de linker Softkey-Taste navigeert u terug naar het startscherm (3D-huis).

Door het indrukken van de Info-toets (6) ontvangt u te allen tijde informatie en service betreffende het geselecteerde bereik.

Door het indrukken van de Menu-toets (7) komt u in het hoofdmenu.

Met de draaiknop (5) bladert u door het menu. Daarnaast kunt u met de draaiknop na het kiezen van een parameter een waarde wijzigen.

Afb. 2: Functie van de toetsen

Keuze gebruikers-/expertmodus

! AANWIJZING!

De instellingen in de expertmodus mogen uit- sluitend worden aangebracht door REMKO geautoriseerde installateurs!

Er zijn twee verschillende bevoegdheidsmodi voor het hoofdmenu: de gebruikers- en expertmodus. Enkele instellingen zijn uitsluitend zichtbaar in de expertmodus. De bevoegdheidsmodi worden gekenmerkt door pictogrammen.

Afb. 3: Pictogramm "Gebruikers"

A: Gebruiker B: Expert (wachtwoordbeveiligd)

Druk kort op de Menu-toets om het hoofdmenu voor de gebruiker te openen.

REMKO Smart WP-MANAGER

Navigatie en wijzigen van parameter

Hoofdmenu oproepen

Druk op de Menu-toets totdat de menuopties "Informatie", "Instellingen" en "Meldingen" verschijnen.

Afb. 4: Hoofdmenu oproepen

Menuoptie selecteren

Selecteer bijv. de menuoptie "Instellingen" en bevestig vervolgens uw keuze met "OK" (rechter Softkey-toets).

Bevestig de keuze "Basisinstellingen" met "OK" (rechter Softkey-toets).

Bevestig de keuze "Taal/Tijd" met "OK" (rechter Softkey-toets). U bevindt zich nu op het parameter-niveau van de mappen "Taal/Tijd".

Afb. 7: Taal/Tijd

Parameter selecteren

Draai de draaiknop totdat u de parameter "Tijd" ziet.

In de onderste balk van de weergave wordt het nummer van de huidige parameter en het totale aantal parameters in een menuoptie weergegeven (hier: 2/6).

Afb. 8: Parameter selecteren 1

Selecteer "Wijzigen" (rechter Softkey-toets). De geselecteerde waarde wordt blauw gemarkeerd.

Afb. 9: Parameter selecteren 2

Parameter wijzigen

Draai de draaiknop om de uren in te stellen. Een draai naar links verlaagt de waarde, een draai naar rechts vergroot de waarde.

Afb. 10: Parameter wijzigen

Met "Verder" (rechter Softkey-toets) komt u in de Instelling waar u de Minuten kunt instellen.

Draai de draaiknop om de minuten in te stellen. Bevestig uw keuze met "OK" (rechter Softkeytoets).

Menu sluiten

Als er geen parameter is geactiveerd, verschijnt boven de linker Softkey-toets in het display de weergave "Terug". Druk meerdere keren op de linker Sofkey-toets om weer terug te keren naar het startscherm.

(Na een wachttijd van 30 minuten schakelt de regeling automatisch terug naar het startscherm).

Afb. 11: Menu sluiten

REMKO Smart WP-MANAGER

2.2 Menustructuur van de regeling

De volgende informatie is in de eerste plaats gericht aan de exploitant van de installatie. Technici vinden relevante, gedetailleerdere informatie in de "Handleiding voor de ervaren specialist".

In de volgende gedeeltes worden de afzonderlijke menuopties en bijbehorende parameters voorgesteld. Bij elke menuoptie vindt u een korte omschrijving. Als u voor de afzonderlijke parameters een gedetailleerdere omschrijving wenst, kunt u de parameter in de regeling oproepen en drukt u op de toets. Vervolgens zal een helptekst worden weergegeven.

- De volgende weergaven en toelichtingen hebben betrekking op de volledige menustructuur, die kan afwijken van uw menustructuur. Alleen de relevante menuopties en parameters worden in de Smart-Control weergegeven, afhankelijk van welke warmtegenerator en welke functies u hebt geactiveerd. Als bijvoorbeeld geen verwarmingscircuit is geactiveerd, worden de overeenkomstige menuopties en parameters ook niet weergegeven.

- Bij de gegevens tussen de vierkante haken [xx] gaat het om fabrieksinstellingen. Deze kunnen door software-updates wijzigen en worden in de volgende tabellen voornamelijk gebruikt om de functies te kunnen begrijpen.

- In Smart-Control is de huidige fabrieksinstelling groen gemarkeerd.

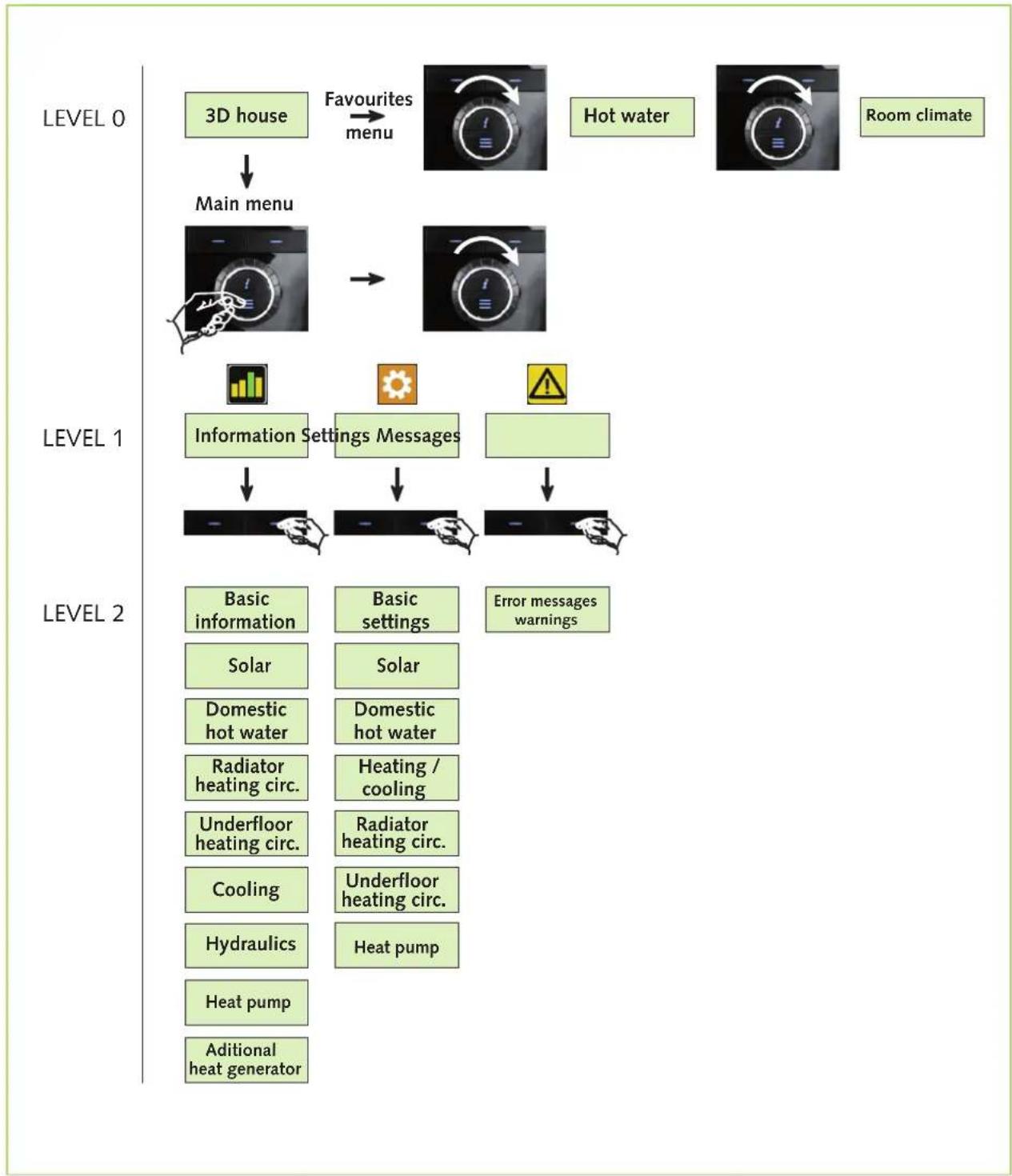

Overzicht van de menu's (gebruikersniveau)

Afb. 12: Overzicht van de menustructuur

REMKO Smart WP-MANAGER

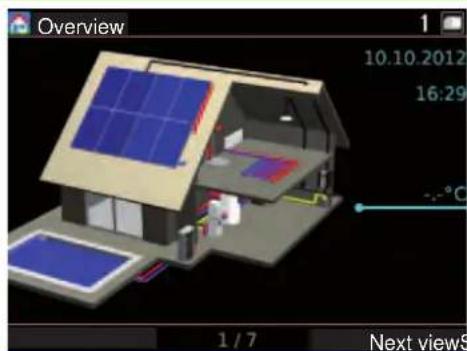

Animatie "3-D huis"

Na het beëindigen van de ingebruiknameassistent van de Smart-Control verschijnt het startscherm met het 3D-huis. Als u op de linker Softkey-toets drukt, start u de animatie. Om weer terug te keren naar het startscherm met het 3D-huis, drukt u op "Annuleren" (linker Softkey-toets).

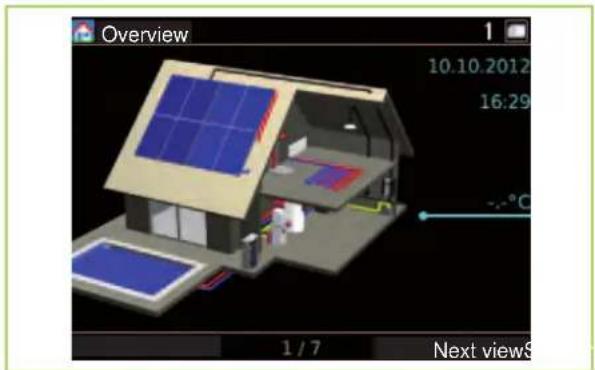

Afb. 13: 3-D huis

Voor directe weergave van de temperaturen in het systeem kan op "Volgende beeld" (rechter Softkeytoets) worden gedrukt.

Dit is een overzicht van de belangrijkste installatiegegevens, weergegeven in een 3D-huis.

Afb. 14: Toelichting op de weergave 1

1: Collectorveld

2: Buitenunit warmtepomp

Afb. 15: Toelichting op de weergave 2

1: Conv. Warmtebron
2: Zonnecollectorreservoir (voorrang)
3: Reservoir 2
4: Ketel (vaste stof)
5: Radiator

Toelichting op de bedrijfsstatussen:

Proces is in bedrijf
Warmwater of verwarming wordt met zonne-energie verwarmd
De warmtepomp is in bedrijf
De verwarming verloopt conventioneel
Warmwatertap is actief

Toelichting op de overige pictogrammen:

Handmatige modus (sensor/actuator)
Er is sprake van een fout
Er is sprake van een waarschuwing

Actuele meetwaarden, zoals bijv. temperaturen of prestaties worden weergegeven. De lijnen hebben betrekking op de afzonderlijke componenten.

De laadstatus van het reservoir wordt in procenten weergegeven. 100% betekent dat het volume van het reservoir voor zonne-energie is volgeladen.

Als een fotovoltaïsche installatie is opgenomen, kunnen de volgende waarden worden weergegeven.

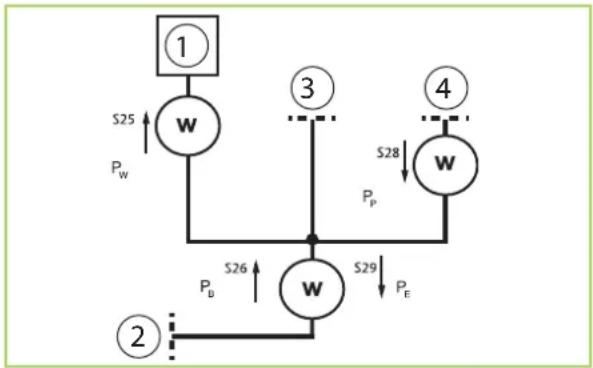

Afb. 16: Toelichting op de weergave 3

1: Stroom warmtepomp
2: Huishoudstroom
3: PV-stroom

Afhankelijk van de uitvoering van de installatie worden wellicht niet alle componenten in het 3D-huis weergegeven. Het kan ook zijn dat er componenten worden aangegeven die niet beschikbaar zijn. Op deze componenten worden dan echter geen temperaturen of bedrijfsmodi weergegeven.

Toelichting op de bedrijfsmodi:

Stand-by - De regeling wacht op de volgende aanvraag

Tapmodus -Er wordt warm water getapt

Circulatie - De circulatie is actief

Circ. afstemmen - De circulatie-afstemming wordt uitgevoerd

Vorstbescherming - De functie Vorstbescherming is actief

Schorsings-effect - De functie Schorsing is actief

Door op de rechter Softkey-toets te drukken, worden de afzonderlijke componenten in het huis ingezoomd en worden de huidige parameters als opslag- en collectortemperatuur weergegeven

Afb. 17: Componenten-zoom zonne-energie

Door nogmaals op de rechter Softkey-toets te drukken, keert u terug naar het startscherm van het 3D-huis

REMKO Smart WP-MANAGER

Favoriete niveau: voor de gebruiker

Met de draaiknop (draaiing naar rechts) komt u in de overige weergaven terecht. Hier kunt u snel en ongecompliceerd de belangrijkste parameters instellen en de opbrengst in kilowatt-uren en het weerbericht aflezen

Warmwater

De streeftemperatuur van het reservoir (instelling met de linker Softkey-toets, vervolgens met "OK" bevestigen) is de temperatuur waarmee de conventionele naverwarming het reservoir moet verwarmen om het comfort te kunnen waarborgen. Bij een opbrengst door zonne-energie kan het reservoir aanzienlijk warmer worden. De max. temperatuur bij opladen door zonne-energie kan onder Instellingen/Zonne-energie/Reservoir worden gewijzigd. In principe moet om rendementsredenen de streeftemperatuur, indien mogelijk, zo laag mogelijk worden gekozen. Als de ter beschikking staande warmwaterhoeveelheid niet voldoende is, moet de waarde worden verhoogd. Hierbij moet de maximale temperatuur van de warmtegenerator in acht worden genomen.

De modus (keuze met de rechter Softkey-toets, vervolgens met OK bevestigen) voor de warmwaterbereiding is als volgt instelbaar:

Automatisch comfort: De warmwaterbereiding vindt altijd plaats overeenkomstig de ingestelde streefwaarde - dit betekent geen optimalisatie van de opbrengst van de zonne-energie.

Automatisch eco: Om de opbrengst van de zonne-energie zo maximaal mogelijk te maken, wordt tijdens het laden van het reservoir de streeftemperatuur van het reservoir omlaaggebracht met de "Tolerantie tijdens zonne-energiebedrijf". De naverwarming van het reservoir wordt vervolgens vertraagd of bij voldoende zonne-energievermogen, voorkomen.

Alleen zonne-energie: De warmwateropwarming vindt uitsluitend op zonne-energie plaats, dit betekent bij onderschrijding van de streeftemperatuur er geen conventionele naverwarming plaatsvindt.

Draai de draaiknop naar rechts.

Binnenklimaat

Met Kouder/warmer kan de temperatuur van de verwarming worden aangepast (instelling met de linker Softkey-toets en vervolgens met "OK" bevestigen). Als de kamertemperatuur te laag is, moet eerst de kamerthermostaat (op de radiator) hoger worden ingesteld. Als dit niet voldoende is, dan moet de waarde warmer/kouder met 1°C hoger worden ingesteld. Dit komt overeen met ca. één graad kamertemperatuur.

Met de modus Binnenklimaat (keuze met de rechter Softkey-toets, vervolgens met "OK" bevestigen) kan de bedrijfsmodus van de kamerverwarming worden gedefinieerd.

Automatisch (geadviseerd): De modus schakelt aan de hand van de buitentemperatuur automatisch tussen verwarmen, stand-by en koelen (speciale uitvoering). Hierbij wordt rekening gehouden met de geschiktheid van het gebouw om warmte op te slaan. De kamertemperatuur blijft bijv. tijdens koele nachten in de zomer uit waardoor onnodig gebruik achterwege blijft.

Verwarmen: De verwarmingsmodus verloopt conform de buitentemperatuur en verwarmingscurve (afhankelijk van de weersomstandigheden).

Stand-by: In stand-bymodus wordt niet verwarmd of gekoeld. De vorstbescherming is echter wel actief.

Koelen: De koelmodus verloopt conform de buiten-temperatuur en de koelcurve (afhankelijk van de weersomstandigheden).

Afb. 21: Binnenklimaat

Draai de draaiknop naar rechts.

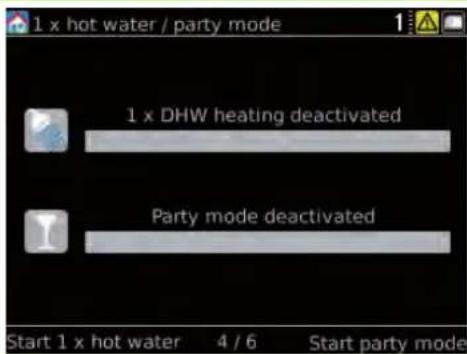

1x warmwater / partymodus

De activering van de Partymodus (keuze met de rechter Softkey-toets) heeft tot gevolg dat het volgende tijdvenster geen rekening houdt met beperkt gebruik van de verwarming en de verwarming daardoor in normale modus verder werkt. Na dit tijdvenster werkt de verwarming weer overeenkomstig het opgeslagen tijdschema. Voor het activeren/deactiveren van "1 x warm water opwarmen" drukt u op de linker Softkey-toets. Het reservoir wordt voor een eenmalige lading vrijgegeven (geactiveerd) - bijv. voor het douchen buiten de warmwatertijden).

Draai de draaiknop naar rechts.

Tijdschema's

Er staan 3 gebruikersprofielen ter beschikking voor het tijdschema. Profiel A kan bijvoorbeeld worden gebruikt voor de weken met vroege diensten, B voor late diensten en C voor vakantie. Met de linker Softkey-toets kan tussen het profiel worden geschakeld.

De weergegeven tijdschema's gelden voor de huidige dag. Blauw betekent verlagingsmodus, rood betekent normale modus. Boven de tijdbalk wordt de huidige tijd weergegeven.

Tijdschema voor warmwater

Tijdschema voor het radiator-verwarmingscircuit

Tijdschema voor het vloer-verwarmingscircuit

De tijdschema's kunnen in het menu onder:

• Instellingen/Warmwater
• Instellingen/Verwarmingscircuit radiator
• Instellingen/verwarmingscircuit vloer
  worden aangepast.

Met de rechter Softkey-toets kan "afwezigheid" worden geactiveerd. De installatie werkt dan totdat de rechter Softkey-toets in de verlagingsmodus opnieuw wordt ingedrukt.

Afb. 23: Tijdschema's

Draai de draaiknop naar rechts.

Opbrengsten van zonne-energie (mits beschikbaar)

De opbrengsten van de zonne-energie-installatie worden in principe met behulp van de collector - en reservoirtemperatuur alsook de volumestroom berekend. 10 kWh komt overeen met de energie-inhoud van één liter olie resp. een kubieke meter gas.

Met de rechter Softkey-toets kunnen voor de balken dag-, week-, maand- of jaarwaarden worden gekozen. Met de linker Softkey-toets wordt een scrollfunctie geactiveerd die het mogelijk maakt om met de draaiknop door historische waarden te bladeren.

De opbrengsten zijn sterk afhankelijk van de instraling en de warmtebehoefte. Op zonnige dagen bereikt de zonne-energie-installatie de hoogste opbrengsten.

Afb. 24: Opbrengsten zonne-energie

REMKO Smart WP-MANAGER

Draai de draaiknop naar rechts.

CO_2 -besparing

De CO₂-besparing geeft aan hoeveel CO₂-uitstoot is vermeden. Basis voor de berekening van de CO₂-besparing vormt de gegenereerde regeneratieve energie.

De boomequivalent wordt door de CO₂-besparing berekend. Basis voor deze berekening is de opname dat een beuk per jaar ca. 12,5 kg CO₂ kan binden.

Menuoptie "Hoofdmenu"

Door op de Menu-knop te drukken, komt u in het hoofdmenu.

Afb. 26: Hoofdmenu selecteren

Bevoegd-heidsni-veau	Menuoptie Niveau 1	Beschrijving
	Informatie	In deze menuoptie kunt u belangrijke informatie aflezen, zoals bijv. tempera-turen, pompvereiste, de huidige collectortemperatuur of de aangebrachte parameterinstellingen.
	Instellingen	In deze menuoptie worden alle instellingen van het systeem aangebracht zoals bijv. verwarmingscircuits, warmwater of zonne-energie.
	Meldingen	In deze menuoptie worden status-, fout- en waarschuwingsmeldingen weerge-geven.

Menuoptie "Informatie" Gebruiker

Dit menu bevat informatie over de huidige bedrijfsmodus van de installatie. Met de rechter toets kan het menu worden geopend. Door op de linkertoets te drukken kunt u telkens een niveau in de menustructuur omhoog springen. Door de draaiknop te draaien kan een andere menuoptie (bijv. "Instellingen") worden geselecteerd. Door meerdere keren op de linkertoets te drukken, kunt u weer terugkeren naar het 3D-huis.

Door op "OK" (rechter Softkey-toets) te drukken, gaat u naar de submenu's van de menuoptie "Informatie".

Menuoptie Niveau 2	Menuoptie Niveau 3 Menuoptie Niveau 4 Info:
Basisinformatie	Status	Momenteel gebruik	In dit menu kunt u alle informatie vinden over de status van de warmtepompBijvoorbeeld:- Erkende ControlPanels- Bedrijfsmodus van de warmte-pomp
		Vorige bedrijfsmodus
		Binnenklimaat
		Afwezigheidsmodus
		Partymodus
		Vorstbescherming
		IP-adres
		Subnet
		Gateway
	Datum/Tijd	Tijd	Weergave van de huidige tijd alsook datum
		Datum
		Tijdzone
	Versienummer	Hardware ControlPanel	Informatie betreffende de op de SmartControl-regelaar geacti-veerde software
		Hardware
		Software ControlPanel
		Software
		Linux Kernel ControlPanel
		Linux Kernel
	Licentie-informatie	1: License for Linux Kernel	Informatie over de verschillende licentieniveausUitsluitend afleeswaarde
		2: License for uBoot
		3: License for Busybox
		4: License for Dropbear
		5: License for zlib
		6: License for QT

REMKO Smart WP-MANAGER

Menuoptie "Informatie" (vervolg) - Gebruiker

Menuoptie Niveau 2	Menuoptie Niveau 3 Info:
Solar	Pomp A01 / Pompbesturingssignaal A40	Als een zonne-energie-installatie via de SmartControl-regelaar zou worden aangestuurd, worden hier de actuele verschillende temperaturen van deze installatie volgens de geïnstalleerde sen-soren vermeld
	Collector temp. S01
	Reservoir temp. onder S02
	Reservoir laadstatus
	Reservoir omschakelklep A12
	Huidige capaciteit
	Opbrengst zonne-energie
	Volumestroom 1 S23
	Voorlooptemp. S03
	Teruglooptemp. S04
Warmwater	Circulatiepomp A04	Niveau voor de temperatuurregi-stratie van de warmwaterberei-ding, alsook een eventueel aan-gestuurde circulatiepomp
	Circ. Werkelijke temp. S05
	Aanvraag circulatie S05
	Hygiënefunctie (legionellaschakeling)
	WW-aanvraag
	WW reservoir streef-temp.
	WW reservoir werkelijke temp. S08
	Reservoir temp. onder S02
	Energie warmwater
Zonne-energie ver-warmen	Verwarmen op zonne-energie Informatie of het verwarmen op	zonne-energie mogelijk isUitsluitend actief bij geïnstal-leerde zonne-energie alsook de opname van het verwarmings-systeem in het beschikbare ver-warmingscircuitsysteem.
	Warmwatermperatuur
	Reservoirtemperatuur midden S09
	Voorlooptemperatuur S13
Verwar-mingscircuit radiator	Pomptoerental.abs. A42	Niveau voor de temperatuurregi-stratie van een ongemengd ver-warmingscircuit (radiator)Afleeswaarde uitsluitend zicht-baar als dit verwarmingscircuit is geïnstalleerd
	Pomptoerental rel. A42
	Verwarmingscircuit streeftemp.
	Verwarmingscircuit werkelijke temp.
	Gemengde buitentemperatuur
	Energie verwarmen

Menuoptie "Informatie" (vervolg) - Gebruiker

Menuoptie Niveau 2	Menuoptie Niveau 3 Info:
Verwarmingscircuit vloer	Pomptoerental prim. abs. A41	Niveau voor de temperatuurregistratie van een gemengd verwarmingscircuit (vloerverwarming)Afleeswaarde uitsluitend zichtbaar als dit verwarmingscircuit is geïnstalleerd
	Pomptoerental prim.rel. A41
	Pomptoerental sec. abs A45
	Pomptoerental sec. rel. A45
	Verwarmingscircuit streeftemp.
	Verwarmingscircuit werkelijke temp.
	Gemengde buitentemperatuur
	Energie verwarmen
Koeling	Omschakelklep A14 Niveau voor de temperatuurregistratie en bedrijfsmodi van een geïnstalleerd koelcircuit
	Koelcircuit streeftemp.
	Koelcircuit werkelijke temp.	Afleeswaarde uitsluitend zichtbaar als een koelfunctie is geïnstalleerd
	Gemengde buitentemperatuur
Hydrauliek	Pomptoerental abs. A43	Niveau voor de afleeswaarde van een tweede warmtegenerator (bivalent gebruik via een ketel)
	Pomptoerental rel. A43
	Omschakelklep 2.WE A11
	Aanvraag warmtegenerator
	Verwarmingstemperatuur (Streefwaarde)
	Verwarmingstemperatuur (Werkelijke waarde)
	Capaciteit therm.

REMKO Smart WP-MANAGER

Menuoptie "Informatie" (vervolg) - Gebruiker

Menuoptie Niveau 2	Menuoptie Niveau 3 Info:
Warmte-pomp	Warmtepomp status	Niveau voor de temperatuur-weergave alsook de bedrijfsmodi van de REMKO-waterpompOverige informatie kunt u vinden via de informatietoets
	Resterende blokkeertijd
	Dooistatus S22
	Compressorstatus S21
	Foutstatus S20
	Doeltemperatuur A44
	Vrijgavesignaal
	Afdichtingsblokkering A30
	Warmtepompmodus A31
	Blokkeersignaal S16, EVU-schakeling
	therm. capaciteit warmtepomp
	Reservoir temp. midden S09
	Max. voorlooptemperatuur
	therm. Energie warmtepomp
	cont. Offset WW
	cont. Offset verwarming
	kortst. Offset WW
	kortst. Offset verwarming
Aanv. warm-tegenerator	Warmtegenerator status Niveau voor de afleeswaarde	van een in de warmtepomp geïn-stalleerde Elektro verwarmings-staaf (mono-energetisch bedrijf REMKO Smart-Serv EDV nr. 259020)
	Potentiaalvrije uitgang A32

Menuoptie "Instellingen" - Gebruiker

In dit menu kunnen instellingen worden aangebracht U kunt bijv. warmwater- en verwarmingstemperaturen aanpassen of tijdinstellingen wijzigen. Met de rechter toets kan het menu worden geopend. Door op de linkertoets te drukken kunt u telkens een niveau in de menustructuur omhoog springen. Door meerdere keren op de linkertoets te drukken, kunt u weer terugkeren naar het 3D-huis.

Door op "OK" (rechter Softkey-toets) te drukken, gaat u naar de submenu's van de menuoptie "Instellingen".

Menuoptie Niveau 2	Menuoptie Niveau 3 Menuoptie Niveau 4 Info:
Basisinstel-lingen	Taal/Tijd	Datum	Niveau voor de instelling van de huidige tijd en datum. Basisinstel-ling volgt bij de ingebruiknameNieuwe installatie noodzakelijk na een stroomuitval van langer dan 12 uur
		Tijd
		Datumopmaak
		Tijdopmaak
		Taal
		Tijdzone
	Display	Display-helderheid	Niveau voor de instelparameter van het display
		Display-contrast
		Display-uitschakeling
Solar Reservoir (1) Streeftemp. zonne-energie			Instelwaarde voor de max. tem-peratuur warmwaterreservoir bij zonne-energielading
Warmwater	Drinkwater verwarming	Reservoir streeftemp.	Max. temperatuur warmwater bij gebruik van de warmtepomp
		Modus	Niveau voor de optimalisatie van de warmwaterbereiding bij het laden van zonne-energie in het reservoir
		Tijdschema A	Niveau voor de programmering verschillende tijdprogramma's (standaard 05:00-23:00 uur)
		Tijdschema B
		Tijdschema C
		Tolerantie tijdens de modus zonne-energie	Parameter voor de optimalisatie tijdens het laden van het reser-voir bij een geïnstalleerde zonne-energie-installatie
	Circulatie	Circulatie streeftemp.	Streeftemperatuur voor tempera-tuurgevoerde circulatiepompen
		Tijdschema	Niveau voor de programmering van een tijdprogramma van de circulatiepomp (standaard 0:00-24:00 uur)
	Hygiënefunctie (legionella-schakeling)	Activeringsdag Ma-Di-Wo-Do-Vr-Za-Zo	Activeringsdag van de anti-legio-nellafunctie.

REMKO Smart WP-MANAGER

Menuoptie "Instellingen" (vervolg) - Gebruiker

Menuoptie Niveau 2	Menuoptie Niveau 3	Menuoptie Niveau 4 Info:
Verwarmen/Koelen	Modus	Binnenklimaat-modus	Parameter voor het definiëren van de bedrijfsmodus. Automatisch, verwarmen, stand-by of koelen mogelijk
		Afstand koelgrens	Parameter voor het instellen van de gewenste streeftemperatuur in de kamer
		Afstand verwarmingsgrens	Parameter voor het instellen van de verwarmingstemperatuur (zomermodus zonder koelfunctie)
	Koeling	Tijdschema	Parameter voor het instellen van het tijdprogramma voor het koel-circuit
		Koelcurve-instelling	Parameter voor het instellen van de koelcurve, afhankelijk van de plaatselijke omstandigheden van het gebouw
	Gebouwaanpassing	Vertraging van de verwarmingscurve	Parameter voor het aanpassen van de verwarmingscurve aan de buitentemperatuur
Verwar-mingscircuit radiator	Tijdschema A		Niveau voor de programmering van verschillende tijdprogramma's voor het verwarmingscircuit radiator
	Tijdschema B
	Tijdschema C
	Kamertemperatuur verla-ging		Parameter voor de instelling van de streefwaarde van de kamertemperatuur bij verlaging bedrijfsmethode (actief bij het starten van de bedrijfsmodus Automatisch)
	Verwarmingscurve-instel-ling		Parameter voor de instelling van de verwarmingscurve voor het verwarmingscircuit radiator.Instelparameter voetpunt/genormeerde voorlooptemperatuur en genormeerde buitentemperatuur.REMKO aanbeveling: Instelling volgens berekening van de verwarmingslast

Menuoptie "Instellingen" (vervolg) - Gebruiker

Menuoptie Niveau 2	Menuoptie Niveau 3 Menuoptie Niveau 4 Info:
Verwarmingscircuit vloer	Tijdschema A		Niveau voor de programmering van verschillende tijdprogramma's voor het verwarmingscircuit vloer
	Tijdschema B
	Tijdschema C
	Kamertemperatuur verlaging		Parameter voor de instelling van de streefwaarde van de kamertemperatuur bij verlaging bedrijfsmethode (actief bij het starten van de bedrijfsmodus Automatisch)
	Verwarmingscurve-instelling		Parameter voor de instelling van de verwarmingscurve voor het verwarmingscircuit vloer. Instelparameter voetpunt/genormeerde voorlooptemperatuur en genormeerde buitentemperatuur.REMKO aanbeveling: Instelling volgens berekening van de verwarmingslast
Warmte-pomp	Basisinstellingen Capaciteitslimiet Momenteel zonder waardebereik!
	Niveautarief	Aantal stroomtarieven	Niveau voor het aanpassen van verschillende stroomtarieven (hoog- en laag tarief)Mogelijke instelparameter, zie links
		Tijdveld tarief 1
		Tijdveld tarief 2
		Stroomtarief 1
		Stroomtarief 2
	PV-stroom gebruik	Stroomtarief 1 Alleen bruikbaar in combinatie met een PV-installatie.Vergoeding voedingVergoeding eigengebruik	Mogelijke instelparameter, zie links

Menuoptie "Meldingen"

Door op "OK" (rechter Softkey-toets) te drukken, gaat u naar de submenu's van de menuoptie "Meldingen".

Hier worden bedrijfsmeldingen, waarschuwingsinstructies en foutmeldingen weergegeven.

Verklaring van de tekens:

⚠️ Waarschuwingsmelding

Foutmelding

Als een van de weergegeven tekens in de kopregel van het regeldisplay verschijnen, opent u deze menuoptie "Meldingen" en laat u met de rechter toets de gegevens met instructies tot het verhelpen van fouten weergeven.

Bedrijfsmeldingen geven weer in welke reguliere bedrijfsmodus de installatie is geactiveerd.

REMKO Smart WP-MANAGER

2.3 Schakeltijden verwarmingscircuits

Schakeltijden verwarmingscircuit vloer

Omschrijving Waardebereik Fabrieksinstelling Verwarmingsmodus
Tijdschema A Ma-Zo Ma-Zo 0:00-24:00 uur
Tijdschema B Ma-Zo Ma-Vr 5:00-23:00 uur
Za-Zo 6:00-23:00 uur
Tijdschema C Ma-Zo Ma-Vr 5:00-23:00 uur
Za-Zo 6:00-23:00 uur
Klantinstelling Tijdschema A Verwarmingsmodus		Verlagingsmodus,
	Maandag
	Dinsdag
	Woensdag
	Donderdag
	Vrijdag
	Zaterdag
	Zondag
Klantinstelling Tijdschema B Verwarmingsmodus		Verlagingsmodus,
	Maandag
	Dinsdag
	Woensdag
	Donderdag
	Vrijdag
	Zaterdag
	Zondag
Klantinstelling Tijdschema C Verwarmingsmodus		Verlagingsmodus,
	Maandag
	Dinsdag
	Woensdag
	Donderdag
	Vrijdag
	Zaterdag
	Zondag

Schakeltijden verwarmingscircuit radiator

Omschrijving Waardebereik Fabrieksinstelling Verwarmingsmodus
Tijdschema A Ma-Zo Ma-Zo 0:00-24:00 uur
Tijdschema B Ma-Zo Ma-Vr 5:00-23:00 uur
Za-Zo 6:00-23:00 uur
Tijdschema C Ma-Zo Ma-Vr 5:00-23:00 uur
Za-Zo 6:00-23:00 uur
Klantinstelling Tijdschema A Verwarmingsmodus	Verlagingsmodus,
	Maandag
	Dinsdag
	Woensdag
	Donderdag
	Vrijdag
	Zaterdag
	Zondag
Klantinstelling Tijdschema B Verwarmingsmodus	Verlagingsmodus,
	Maandag
	Dinsdag
	Woensdag
	Donderdag
	Vrijdag
	Zaterdag
	Zondag
Klantinstelling Tijdschema C Verwarmingsmodus	Verlagingsmodus,
	Maandag
	Dinsdag
	Woensdag
	Donderdag
	Vrijdag
	Zaterdag
	Zondag

REMKO Smart WP-MANAGER

Schakeltijden verwarmingscircuit heet water

Omschrijving Waardebereik Fabrieksinstelling Verwarmingsmodus
Tijdschema A Ma-Zo Ma-Zo 0:00-24:00 uur
Tijdschema B Ma-Zo Ma-Vr 5:00-23:00 uur
Za-Zo 6:00-23:00 uur
Tijdschema C Ma-Zo Ma-Vr 5:00-23:00 uur
Za-Zo 6:00-23:00 uur
Klantinstelling Tijdschema A Verwarmingsmodus		Verlagingsmodus,
	Maandag
	Dinsdag
	Woensdag
	Donderdag
	Vrijdag
	Zaterdag
	Zondag
Klantinstelling Tijdschema B Verwarmingsmodus		Verlagingsmodus,
	Maandag
	Dinsdag
	Woensdag
	Donderdag
	Vrijdag
	Zaterdag
	Zondag
Klantinstelling Tijdschema C Verwarmingsmodus		Verlagingsmodus,
	Maandag
	Dinsdag
	Woensdag
	Donderdag
	Vrijdag
	Zaterdag
	Zondag

3 Montage

3.1 Ruimtemontage van de Smart-Control

AANWIJZING!

Gebruik het apparaat uitsluitend in droge ruimtes en bescherm het tegen elektromagnetische straling.

De Smart-Control-afstandsbediening kan op een wand bijv. in de woonkamer worden gemonteerd.

Voor de wandmontage van de Smart-Control- afstandsbediening gaat u als volgt te werk:

1. Wandhouder met schroeven en deuvels direct op de wand bevestigen.
2. Busverbinding (max. 50 m) met afgeschermde kabel (4 x 0,5mm²) op het kroonsteentje in het kabelkanaal van de hydraulische module aansluiten.
3. Steekverbindingen met de sleuven in de Smart-Control verbinden.

$$ + 1 2 \mathrm{V} = \text { g e e l } / \mathrm{B} = \text { g r o e n } / $$

$$ A = \text { bruin } / G N D = \text { wit } $$

1. Smart-Control op de wandhouder schuiven.

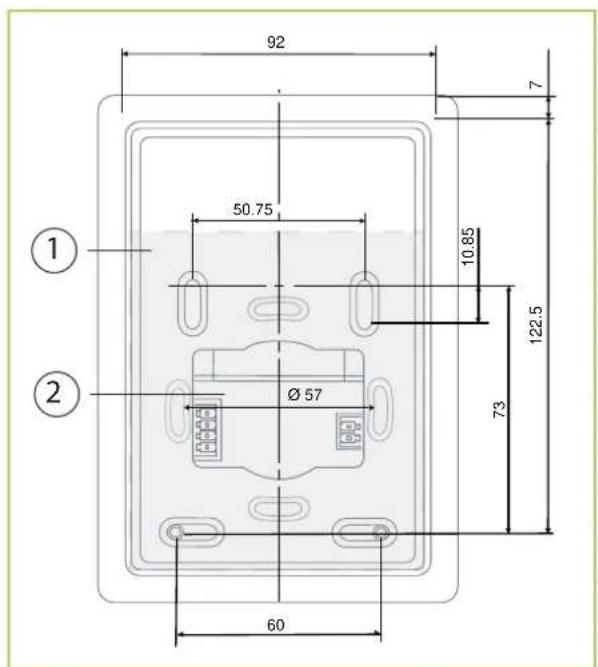

Afb. 27: Opbouw en afmetingen van de achterklep van de wandhouder

1: Wandhouder/achterklep
2: Kabelgeleiding bij wandmontage

Er bestaat de mogelijkheid om twee Smart-Control-afstandsbedieningen gelijktijdig aan te sluiten. In dit geval wordt aan elke afstandsbediening een verwarmingscircuit toegewezen. De toekenning geschiedt middels de toekenning van een Control Panel-nummer. De Smart Control-regelaar van de warmtepomp krijgt "altijd" het nummer 1. Verwarmingscircuit radiator en verwarmingscircuit vloer kunnen dan met de toekenning twee resp. drie worden toegewezen. Als de afstandsbediening is geïnstalleerd, moet het aan de afstandsbediening toegekende Control Panel nummer nog in de regelaar van de warmtepomp van het geselecteerde verwarmingscircuit worden opgeslagen.

Voor de programmering gebruikt u de installatieassistent zoals in het hoofdstuk betreffende de ingebruikname van de warmtepompregelaar is omschreven.

REMKO Smart WP-MANAGER

4 Elektrische aansluiting

4.1 Elektrische structuur I/O module

Kabeldoorsneden die overeenkomen met de meegeleverde aansluitkabel! Plaats de stroomkabels los van de testkabels!

4.2 Klemmen aansluitschema/legenda

Klemmenschema

Omschrijving		Ingang Uitgang Signaal Beschrijving
PW X	Spanning I/O 230V
PP X	Spanning primaire circulatiepomp binnenunit
S01 X	Voeler zonnecollector
S02 X	Voeler zonneboiler onder
S03 X	Voeler vertrek flow-meter
S04 X	Voeler retour flow-meter
S05 X	Circulatie retour temp./impuls
S06 X	Niet aangesloten
S07 X	Zonnepanelen/zwembad/2. recervoirs
S08 X	Sanitair warm water recervoir
S09 X	Ongeregelde 3. warmte generator reservoirs midden
S10 X	Buitenvoeler
S11 X	C.V. kring 2. gemengde kring retour
S12 X	C.V. kring 2. gemengde kring vertrek
S13 X	Warmtepomp vertrek
S14 X	Niet aangesloten
S15 X	Warmtepomp retour
S16 X	EVU-contact (openen) / dauwpuntbewaking (extern)
S20 X	Verzamelstoringsmelding buitenunit
S21 X	Bedrijfstoestand compressor
S22 X	Bedrijfstoestand ontdooien
S23 X	Voeler flow-meter zonnepanelen, impulsratio
S24 X	Voeler flow-meter warmtepomp, impulsratio
S25 X	Warmtepomp stroomteller S0
S26 X	Huishoudstroom S0
S27 X	Gasteller S0
S28 X	Fotovoltaïsch rendement stroomteller S0
S29 X	Fotovoltaïsche voeding stroomteller S0
A01 X	Ongeregelde zonneboilerpomp (230 V)
A02 X	C.V. circulatiepomp vloerverwarming (230 V)
A03 X	C.V. circulatiepomp radiatoren (230 V)
A04 X	Circulatiepomp
A10 X	Omschakelventiel sanitair warm water

REMKO Smart WP-MANAGER

Omschrijving		Ingang Uitgang Signaal Beschrijving
A11	X	Omschakelventiel 2. warmtebron
A12	X	Omschakelventiel zonnepanelen/2. recervoir zwembad
A13	X	Niet aangesloten
A14	X	Omschakelventiel / circulatiepomp koelen
A20	X	C.V. circuit 2. mengventiel open
A21	X	C.V. circuit 2. mengventiel toe
A22	X	Bypassmengventiel open
A23	X	Bypassmengventiel toe
A24	X	Omschakelventiel zonnepanelen verwarmen (openen)
A25	X	Omschakelventiel zonnepanelen verwarmen (sluiten))
A30	X	Warmte pomp noodstop (buitenunit)
A31	X	Warmte pomp verwarmen/koelen (bedrijfsmodus)
A32	X	Afgifte 2. warmtebron aanv. verwarming of ketel
A33	X	Vrijgave compressor
A34	X	Niet aangesloten
A40	X	Toerentalregeling zonnepanelen pomp PWM
A41	X	Toerentalregeling C.V. circuit vloerverwarming (0-10V)
A42	X	Toerentalregeling C.V. circuit radiatoren (0-10V)
A43	X	Toerentalregeling primaire circulatiepomp (0-10V)
A44	X	Toerentalregeling compressor buitenunit (0-10V)
A45	X			Toerentalregeling C.V. circuit vloerverwarming (secundair circuit/systeemscheiding)
A46	X	Niet aangesloten
MI				Niet aangesloten
MO
CLK
nSS
GND
OT 1 (2x)		Opentherm. 2. warmtebron interface
OT 2 (2x)		Niet aangesloten
B1,A1+12 Volt, GND				Bedieningsmodule
B2 / A2		RS 485_2
B3 / A2		RS 485_3
R	RC codeerweerstand WKF 85/120/180

5 PV-stroom gebruik

5.1 Hoger eigenverbruik door combinatie van warmtepomp en PV-installatie

Ideaal voor nieuwe en bestaande fotovoltaïsche installaties

Om het aandeel recyclebaar energie te vergroten, kan de warmtepomp met een fotovoltaïsche installatie worden gecombineerd. Door de regelaar wordt indien mogelijk veel zelf gegenereerde zonne-energiestroom voor de warmtegenerering gebruikt. Door het opslaan van de zonne-energiestroom in de vorm van warmte wordt het energieverbruik en daarmee de zuinigheid van de fotovoltaïsche installatie vergroot.

Smart-Heating-functie

Geoptimaliseerd gebruik van PV-stroom en Smart-Grid-aanbod

De Smart-Heating-functie optimaliseert het gebruik van zelf gegenereerd PV-stroom met de warmte-pomp.

Voor het optimaliseren van het systeem adviseren wij de installatie van een bufferreservoir van ten minste 500 liter inhoud. Daarnaast slaat de regelaar naast de voedings- en eigenverbruiksvergoeding tot max. negen stroomtarieven op. Hierdoor kunnen Smart-Grid-aanbiedingen worden gebruikt voor het reduceren van de verwarmingskosten.

Eigenverbruik van zelf gegenereerde zonne- energiestroom met warmtepomp

De warmtepomp wordt bij voorkeur gebruikt als zelfgenerator, waardoor PV-stroom tegen een goedkoper tarief ter beschikking staat. Hierdoor hoeft minder dure stroom uit het netwerk te worden gehaald en daalt de afhankelijkheid van stroom-prijsverhogingen.

Afb. 28: De functie in één overzicht
A: Streefwaarde met Smart-Heating B: Voeding

1: Vermogen
2: Tijd
3: Temperatuur

De regelaar mengt continu het vermogen van de PV-installatie en het stroomverbruik in het huishouden.

Zodra een overschot aanwezig is, wordt de streefwaarde voor warmwater en verwarming hoger om de stroom met de warmtepomp zelf te gebruiken.

Ook geschikt voor de modernisering in combinatie met solarthermie

Aanvullend kan de warmtepomp ook met een solarthermie-installatie worden gecombineerd. Hierbij verwarmt de zonne-energie-installatie tijdens zonrijke maanden het drinkwater en ondersteunt in de overgangsperiode het verwarmingsysteem.

Kostenbesparing met Smart-Grid-aanbiedingen

Om de schommelende voeding van recyclebare energie te compenseren, worden in de toekomst steeds meer niveautarieven door nutsbedrijven worden aangeboden. De stroom is dan met name gunstig als veel regeneratieve stroom ter beschikking staat of minder wordt verbruikt. De warmte-pompen wordt door de regeling ten tijde van gunstige stroomprijzen gebruikt.

Afb. 29: De functie in één overzicht

A: Stroomtarief

B: Streefwaarde-aanpassing
1: Stroomtarief [ct/kWh]
2: Tijd
3: Streefwaarde-aanpassing [K]

Het stroomtarief wordt middels de bekende, intuïtief bedienbaar gebruikersoppervlak van de regelaar ingevoerd. Afhankelijk van de afwijking van het huidige tarief van de gemiddelde waarde worden de streefwaarden verhoogd of verlaagd.

REMKO Smart WP-MANAGER

5.2 Gebruik van PV-stroomoverschot

De zelfgeproduceerde fotovoltaïsche stroom wordt in de eerste plaats in het huishouden (verlichting, huishoudapparatuur enz.) gebruikt. Als meer PV-stroom wordt geproduceerd als nodig is, wordt deze voor het genereren van warmte met de warmtepomp gebruikt in plaats van teruggevoed in het stroomnetwerk. De overtollige PV-stroom wordt echter uitsluitend gebruikt als het eigengebruik gunstiger is als de opbrengst door de voedingsvergoeding. Om dit te berekenen, is het huidige vermogen van de PV-installatie, het huidige verbruik van de huishoudelijke stroom en de huidige elektrische capaciteit van de warmtepomp benodigd. Hiertoe kunnen reeds beschikbare elektrische stroomtellers met een S0-interface worden gebruikt. Voorwaarde hiervoor is dat het nutsbedrijf dit toestaat. Anders kunnen eigen stroomtellers voor de functie "PV-stroomgebruik" worden geïnstalleerd.

De impulsratio van de S0-uitgang van de teller resp. de wisselomvormer moet ten minste 500 Imp./kWh bedragen. Als de impulsratio bij beschikbare tellers minder is, adviseren wij om tellers met overeenkomstige impulsratio's te plaatsen. De impulsratio's kan in de regelaar worden ingesteld. Let op dat bij enkele stroomtellers een impulsratio aan de voorzijde wordt afgegeven. Dit geldt echter meestal voor de weergave-LED en niet voor de S0-uitgang. De impulsratio van de S0-uitgang moet altijd uit de technische documentaties van de tellers worden gehaald.

Afb. 30: Toekenning eigen tellers

W: Stroomteller

1: Warmtepomp

2: EVU

3: Huishouden

4: Fotovoltaïsch

P_H : P-huishoud

P_P : P-fotovoltaïsch

P_w : P-warmtepomp

Afb. 31: Toekenning van de teller met externe tellers
W: Stroomteller
1: Warmtepomp
2: EVU
3: Huishouden
4: Fotovoltaïsch
P_B : P-opbrengst
P_E : P-voeding

P_P : P-fotovoltaïsch
P_w : P-warmtepomp
De tellers worden als klemrailtellers uitgevoerd. Voor de huishoudstroom is een 3-fasige teller benodigd, voor de warmtepomp en de PV-installatie is afhankelijk van de uitvoering een 1-fasige teller of ook een 3-fasige teller benodigd.

WKF/WKF-compact85 en 120	WKF/WKF-compact180
1-fasig 3-fasig

De tellers voor PV-generering en opbrengst/voeding zijn bij een PV-installatie met eigengebruik- optie in elk geval aanwezig. De in het schema weergegeven bidirectionele teller voor opbrengst en voeding kan ook als twee gescheiden tellers voor opbrengst en voeding zijn uitgevoerd.

De stroomteller voor het stroomverbruik van de warmtepomp hoeft niet aanwezig te zijn, kan echter zoals hierboven achteraf worden geplaatst.

Voor de verbinding tussen de stroomtellers en de REMKO-regelaar moeten absoluut afgeschermde kabels met een kabeldoorsnede van ten minste 0,5 mm² worden gebruikt. Voor elke stroomteller moet een eigen kabel worden gebruikt om wisselwerkingen tussen de signalen te vermijden.

5.3 Systemen met fotovoltaïsche installatie

Systemen

De Smart-Heating-functie heeft varianten

Hybride warmtepomp
Split-lucht/water-warmtepomp

beide met en zonder solarthermie bruikbaar.

Stroomaansluiting van de warmtepomp

Om PV-stroom met de warmtepomp te kunnen gebruiken, moet de warmtepomp op dezelfde stroomaansluiting als de PV-installatie worden aangesloten. De volgende aansluitvarianten zijn mogelijk:

Aansluiting van de warmtepomp op de huis-houdstroomteller. Het gebruik van warmte-pompen-stroomtarieven is dan niet mogelijk.
Aansluiting van de warmtepomp op de stroom-teller met warmtepomp-stroomtarief. Voeding van de PV-stroom via de huishoudstroomaansluiting. Het gebruik van PV-stroom met de warmtepomp is dan niet mogelijk, warmtepomp-niveautarieven kunnen worden gebruikt. De warmtepomp kan echter op een later tijdstip worden omgezet.

Koppeling van de regelaar op de stroomteller en wisselomvormer.

Voor het meten van het vermogen van de PV-installatie, de huishoudstroom en warmtepomp heeft de regelaar een verbinding met de stroomtellers resp. de wisselomvormer van de PV-installatie nodig. Hiertoe gebruikt de regelaar S0-interfaces. Een groot aantal elektronische stroomtellers en ook veel wisselomvormers hebben een dergelijke interface reeds ingebouwd. Voor het geval dat er geen passende apparaten beschikbaar of bruikbaar zijn, kunnen gunstige eigen tellers worden geplaatst.

Afb. 32: Aansluitschema met afzonderlijke stroom-tellers

HH: Huishouden

PV: Fotovoltaïsch

SN: Elektriciteitsnet

WP: Warmtepomp

Afb. 33: Aansluitschema met stroomtellers van het nutsbedrijf

HH: Huishouden
PV: Fotovoltaïsch
SN: Elektriciteitsnet
WP: Warmtepomp
1: Opbrengst
2: Voeding

REMKO Smart WP-MANAGER

6 Index

A

Afvoeren van de apparaten en componenten..... 6

Afvoeren van de verpakking 6

B

Bediening

Gebruikersniveau.... 10

Bedieningselementen, overzicht.... 7

E

Expertmodus, keuze....7

F

Fotovoltaïsche stroom gebruiken.... 31, 33

Fotovoltaïsche stroomoverschot.... 32

Functie van de toetsen.... 7

G

Garantie....6

Gebruikersmodus, keuze.... 7

K

Koppeling van de regelaar op de stroom- teller en wisselomvormer.... 33

M

Menu

3-D huis.... 12

Hoofdmenu.... 16

Informatie.... 17, 18, 19, 20

Instellingen.... 21, 22, 23

Meldingen.... 23

Milieubescherming....6

Montage.... 27

N

Navigatie....8

R

Recycling....6

Ruimtemontage.... 27

s

Smart-Grid-aanbod.... 31

Smart-Heating-functie.... 31, 33

T

Toepasselijk gebruik.... 6

Toetsfunctie.... 7

V

Veiligheid

Algemene....4

Gevaren bij het niet-opvolgen van de veiligheidsvoorschriften.... 4

Kwalificaties van het personeel.... 4

Markering van instructies.... 4

Veiligheidsbewust werken.... 5

Veiligheidsvoorschriften voor de exploitant..... 5

Veiligheidsvoorschriften voor inspectie-werkzaamheden.... 5

Veiligheidsvoorschriften voor montage...... 5

Veiligheidsvoorschriften voor onderhouds..... 5

Zelfstandige ombouw 5

Zelfstandige vervaardiging van reserveonderdelen 5

W

Wijzigen van parameter.... 8

REMKO INTERNATIONAL

... en altijd dicht bij u in de buurt! Maak gebruik van onze ervaring en advies

Via onze intensieve training brengen we de vakkennis van onze adviseurs steeds op de nieuwste stand. Dit heeft ons de reputatie opgeleverd, meer te zijn dan een goede, betrouwbare leverancier: REMKO, een partner, die helpt bij het oplossen van problemen.

De verkoop

REMKO beschikt niet alleen over een goed uitgebouwd netwerk van vertegenwoordigingen in binnen- en buitenland, maar ook over hoog gekwalificeerd vakkundig personeel voor de verkoop. REMKO-medewerkers in de buitendienst zijn meer dan alleen verkoper: voor alles dienen zij voor onze klanten adviseurs te zijn in de airconditioning- en warmtetechniek.

De servicedienst

Onze apparaten werken nauwkeurig en betrouwbaar. Als er onverhoopt toch een storing optreedt, dan is de REMKO servicedienst snel ter plaatse. Ons omvangrijk netwerk van ervaren speciaalzaken waarborgt u altijd een snelle en betrouw-bare service.
