YJ-113 - Elektrisch voertuig voor kinderen Marquant - Gratis gebruiksaanwijzing en handleiding

Producttype	Elektronische speelgoedauto voor kinderen
Merk	Marquant
Model	YJ-113
Leeftijdscategorie	3 jaar en ouder
Maximale belasting	25 kg
Afmetingen (L x B x H)	98 x 56 x 50 cm
Snelheid	2-5 km/u
Batterijtype	Oplaadbaar, 6V 4.5Ah (loodzuur)
Laadtijd	8-12 uur (max. 20 uur)
Lader	Ingang: lokale spanning, Uitgang: 6V DC 500 mA
Zekering	F 10 A (10 Ampère)
Levensduur batterij	Ongeveer 300 laadbeurten
Montage	Vereist, door volwassene, ca. 40 minuten
Veiligheid	Helm dragen, toezicht volwassene, niet op openbare weg
Reiniging	Alleen met droge doek
Aandrijving	Elektrisch, achterwielaandrijving
Geluidseffecten	Ja, via toetsen op het stuurwiel
Afstandsbediening	Optioneel (niet standaard meegeleverd)
Stoelgordels	Verstelbaar
Geschikt voor ondergrond	Vlakke ondergronden, niet nat of zanderig

Veelgestelde vragen - YJ-113 Marquant

Hoe laad ik de batterij op?

De aansluiting voor de lader bevindt zich onder de stoel. Schakel het voertuig uit, verwijder de stoel, ontkoppel de batterij en sluit de connector van de batterijkabel aan op de kabel van de lader. Steek de lader in een stopcontact. Laad de batterij 8-12 uur, maar niet langer dan 20 uur. Het laden mag alleen door een volwassene worden uitgevoerd.

Hoe monteer ik de auto?

De montage moet door een volwassene worden gedaan en duurt ongeveer 40 minuten. Volg de stappen in de handleiding: monteer de achteras, wielen, stuurwiel, raam, spiegels, motorkap, sluit de draden aan en plaats de stoel en ruggensteun. Gebruik het meegeleverde gereedschap en schroeven. Houd kinderen uit de buurt tijdens de montage.

Wat is de maximale belasting van de auto?

De maximale belasting is 25 kg. Overschrijd dit gewicht niet om oververhitting of schade te voorkomen.

Kan ik de auto buiten gebruiken bij regen?

Nee, gebruik de auto niet buitenshuis als het regent. Het voertuig is niet waterdicht. Rijd ook niet op natte ondergronden of hellingen van meer dan 15 graden.

Wat moet ik doen als de auto niet werkt?

Controleer eerst of de zekering niet is doorgeslagen. De zekeringhouder bevindt zich onder de stoel. Vervang de zekering door een nieuwe van F 10 A als deze kapot is. Controleer ook of de batterij volledig is opgeladen en of alle stekkers goed zijn aangesloten.

Hoe vervang ik de zekering?

De zekeringhouder zit onder de stoel. Verwijder de stoel, haal de oude zekering eruit en vervang deze door een nieuwe F 10 A zekering. Er wordt een reservezekering meegeleverd. Sluit de stoel weer.

Welk type batterij wordt gebruikt?

De auto gebruikt een oplaadbare 6V 4.5Ah loodzuurbatterij. De batterij gaat ongeveer 300 laadbeurten mee.

Is montage door een volwassene verplicht?

Ja, de montage moet door een volwassene worden uitgevoerd. Kinderen mogen niet helpen vanwege kleine onderdelen en scherpe randen. De handleiding benadrukt dat de montage alleen door volwassenen mag worden gedaan.

Hoe onderhoud ik de auto?

Reinig de auto alleen met een droge doek. Inspecteer periodiek de bedrading en aansluitingen. Bewaar de auto op een droge plaats. Laat de batterij niet volledig leeglopen; laad deze na elk gebruik of minstens eenmaal per maand op.

Kan de auto op gras of zand rijden?

Het wordt niet aanbevolen om op zanderige of zachte ondergronden te rijden. Gebruik de auto alleen op vlakke, harde ondergronden zoals beton of asfalt, binnenshuis of in de tuin.

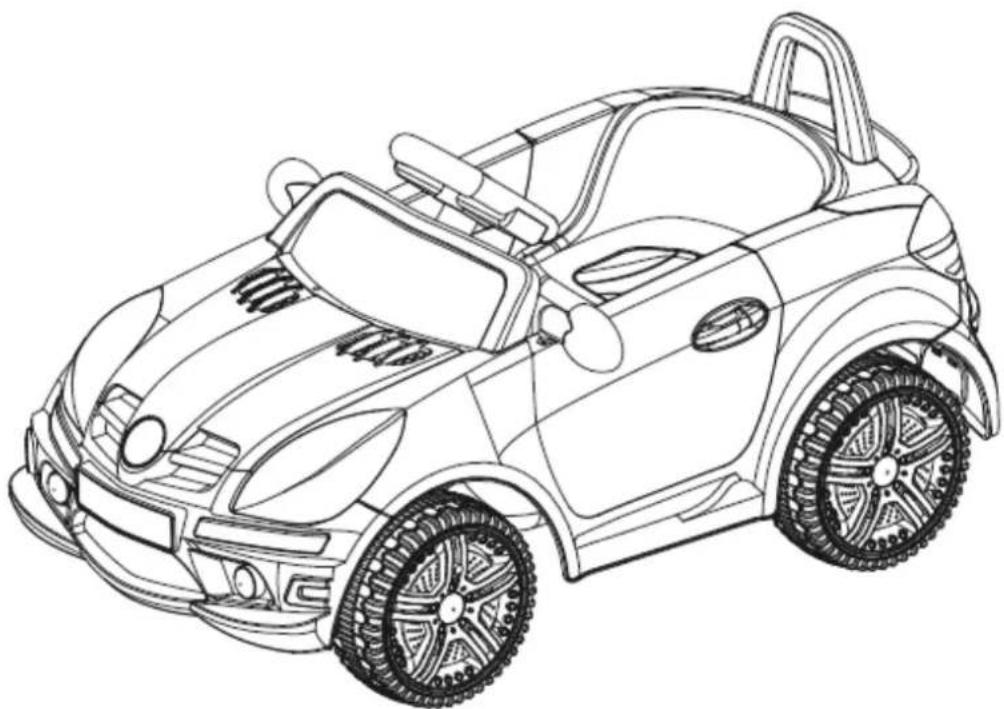

GEBRUIKSAANWIJZING YJ-113 Marquant

ELEKTRONISCHE SPEELGOEDAUTO VOOR KINDEREN GEBRUIKSAANWIJZING

Lees voor het gebruik deze gebruiksaanwijzing zorgvuldig door

• Geschikt voor leeftijden van 3 jaar en ouder.
• Laat degene die rijdt altijd een helm dragen.
• Het voertuig dient door een volwassene gemonteerd te worden.
• Het laden van de batterij dient altijd door een volwassene uitgevoerd te worden.
• Dit speelgoed is uitgerust met een dubbelgeïsoleerde transformator. Snoeren en stekkers dienen voor gebruik geïnspecteerd te worden.
• Bewaar deze gebruiksaanwijzing om hem later te kunnen raadplegen.

Inhoudsopgave

1. Specificaties
2. Onderdelenlijst
3. Veiligheidsaanwijzingen
4. Onderdelenschema
5. Stappen voor de montage
6. Bediening van het voertuig
7. Zekering
8. Laden van de batterij van het voertuig----
9. Maintaining Your Vehicle
10. Trouble Shooting Guide
11. Disposal Of Batterij

2. Specifications

Geschikt voor leeftijd:	3 jaar en ouder	Batterij:	6V4.5AU*1
Belasting:	Maximaal 25 Kg	Afmetingen:	98*56*50CM
Snelheid:	2-5 Km/u	Stroomvoorziening:	Oplaadbare batterij
Lader:	Ingang: afhankelijk van lokale spanningUitgang: 6V gelijkspanning 500 mA	Levensduurbatterij:	Ongeveer 300 keer laden
Laadtijd:	8-12 uur	Zekering	F 10 A

3. Onderdelenlijst

Ond. No	Benaming	Afbeelding	Aant. (st.)	OPMERKING	Ond. No	Benaming	Afbeelding	Aant. (st.)	OPMERKING
1	Carrosserie		1		2	Raam		1
3	Wiel		3		4	Achteruitkijkspiegel		1 paar
5	Stoel		1	Op de carrosserie geplaatst	6	Aangedreven wiel		1
7	Achteras		1		8	Stuurwiel		1
9	Onderdelen-pakket		1		10	Lader		1
11	Versnellingbak		1		12	Motorkap		1
13	Ruggensteun		1		14	Afstandbediening		1	Optioneel

4. Veiligheidsaanwijzingen

1. Tijdens het rijden is altijd toezicht door een volwassene vereist.
2. Laat degene die rijdt altijd een helm dragen.
3. Rijd niet in de buur van wegen of op voetpaden.
4. Het wordt niet aanbevolen om met dit voertuig op natte ondergronden of hellingen van meer dan 15 graden te rijden.
5. Het wordt niet aanbevolen om met dit voertuig op zanderige of zachte ondergronden te rijden.
6. Gebruik het voertuig niet buitenshuis als het regent.
7. Zorg dat het voertuig volledig stilstaat voordat van rijrichting wordt veranderd.
8. Laat geen kinderen de oplader gebruiken of met de batterij spelen.
9. Reinig het voertuig alleen met een droge doek.
10. Houd u aan de juiste gewichts- en leeftijdsgrenzen voor degenen die rijden met dit voertuig.
11. Het is verboden om wijzigingen aan te brengen aan het circuit of andere elektrische onderdelen toe te voegen.
12. Volwassenen dienen hun kinderen te onderwijzen over procedures voor veilig rijden.
13. Sluit de stroomtoevoer af wanneer er niet wordt gereden.
14. Controleer voor het rijden of de stoel goed is gemonteerd en vastgezet met een bout.
15. Inspecteer periodiek de bedrading en aansluitingen van het voertuig.
16. Het laden van de batterij mag uitsluitend uitgevoerd worden door volwassenen.
17. De aansluiting voor de lader bevindt zich onder de stoel. Controleer periodiek de bedrading en aansluitingen.
18. Zorg dat het voertuig veilig is voordat ermee wordt gereden, om ongelukken te voorkomen.
19. Laat kinderen niet in de buurt van de wielen komen of ze aanraken wanneer de auto beweegt.

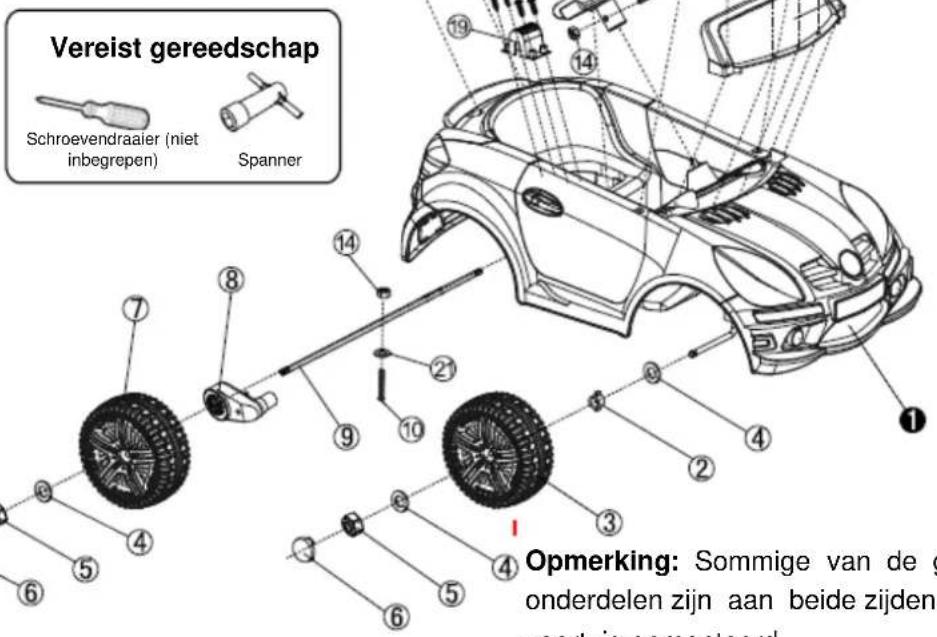

5. Onderdelenschema

1	Vehicle body*1
2	Bush*3
3	Wheel*3
4	Φ10 wahser*8
5	Lockut*4
6	Cap nut*4
7	Driving wheel*1
8	Gearbox *1
9	Rear axle*1
10	M5x20 machine screw *1
11	Backrest*1
12	Seat*1
13	Steering wheel*1
14	Φ5nut*2
15	View mirror*1 pair
16	Window*1
17	Φ 4x12 round head screw*5

18	M5x35 machine screw*1
19	Motorhood*1
20	Φ4x12 mushroom head screw*4
21	Φ5 washer*1

Opmerking: Sommige van de getoonde onderdelen zijn aan beide zijden van het voertuig gemonteerd.

6. Stappen voor de montage

• Uw nieuwe voertuig dient door een volwassene gemonteerd te worden. Reserveer tenminste 40 minuten voor de montage. Kleine onderdelen, scherpe randen en scherpe punten kunnen schadelijk zijn voor kinderen wanneer het voertuig nog niet gemonteerd is. Men dient voorzichtig te zijn met het uitpakken en monteren van het voertuig. Kinderen dienen niet te helpen bij het monteren of om te gaan met onderdelen.
• Identificeer alle onderdelen voor de montage en bewaar alle verpakkingmaterialen totdat het monteren is voltooid, om er zeker van te zijn dat geen onderdelen worden weggegooid.
• Benodigd gereedschap voor de montage: schroevendraaier (niet inbegrepen) en spanner.
• Gebruik de schroeven die bij een bepaald onderdeel horen. Ze zijn met plakband vastgemaakt aan het betreffende onderdeel.

1 Montage van de achteras

Keer de carrosserie ondersteboven.

Schuif een ring 10 op de achteras (zorg ervoor dat de ring zich bevindt bij het eind met de opening). Steek de achteras vanaf de rechterkant door de opening in de achterzijde van de carrosserie en zet hem vast met een bout M5 x 20, een ring 5 en een moer 5 .

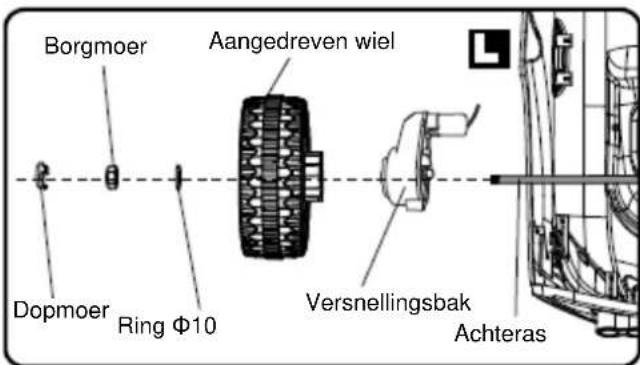

2 Montage van het aangedreven wiel

Schuif de versnellingsbak, het aangedreven wiel en een ring Φ10 op de linkerkant van de achteras en zet het geheel vast met een borgmoer (draai hem niet te vast). Draai vervolgens en dopmoer op de as.

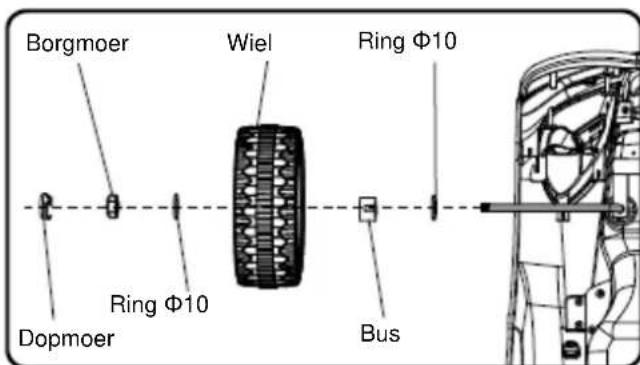

3 Montage van de wielen

Schuif een ring 10 , bus wiel en nog een ring 10 wahser op de as, zet het geheel vast met een borgmoer (Draai hem niet te vast) en draai de dopmoer op de as.

Volg dezelfde stappen voor de andere wielen.

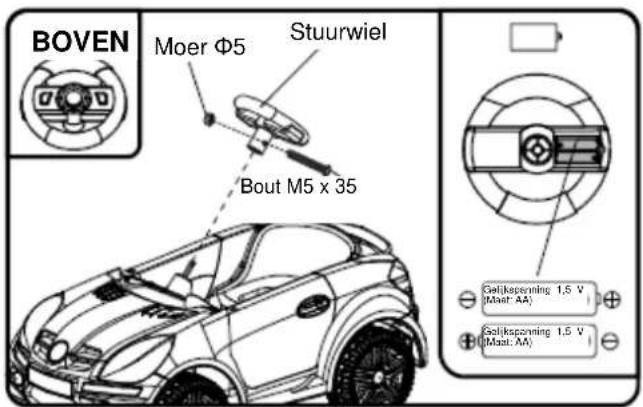

4 Montage van het stuurwiel

Keer de carrosserie om. Draai de schroef van het batterijdeksel los met een schroevendraaier en haal het deksel eraf. Plaats twee AA (LR6) alkalinebatterijen. Schuif het stuurwiel op het eind van de stuurstang en zet het vast met de bout M5 x 35 en de moer Φ5.

OPMERKING: Alkaline batterijen worden niet meegeleverd.

Informatie over batterijen

Er kan vloeistof uit batterijen lekken die chemische brandwonden of schade aan het product kunnen veroorzaken. Houd u aan de volgende richtlijnen om lekkage van batterijen te voorkomen:

Gebruik geen oude en nieuwe batterijen of verschillende soorten batterijen door elkaar, zoals alkaline, standaard (koolstof-zink) of herlaadbare (nikkelcadmium) batterijen.

Plaats de batterijen zoals aangegeven in het batterijvak.

Verwijder de batterijen als het voertuig gedurende langere tijd niet wordt gebruikt. Haal altijd lege batterijen uit het voertuig. Zorg voor veilige afvoer van batterijen. Gooi batterijen niet in open vuur. De batterijen kunnen lekken of exploderen.

• Sluit de aansluitingen van batterij nooit kort.
• Niet-herlaadbare batterijen mogen niet opgeladen worden.
• Gebruik uitsluitend dezelfde batterijen als degenen die worden aanbevolen of batterijen die hieraan gelijkwaardig zijn.
• Niet-herlaadbare batterijen mogen niet opgeladen worden.
• Haal herlaadbare batterijen uit het voertuig voordat ze worden opgeladen.
• Als verwisselbare herlaadbare batterijen worden gebruikt, mogen ze alleen opgeladen worden.

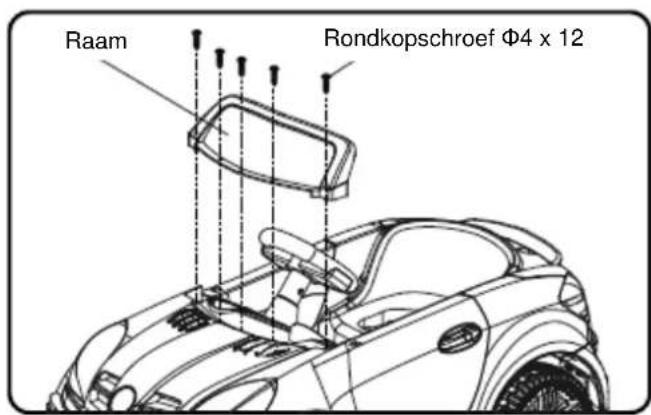

5 Montage van het raam

Plaats het raam in de uitsparingen in de carrosserie en zet het vast met vijf rondkopschroeven Φ4 x 12.

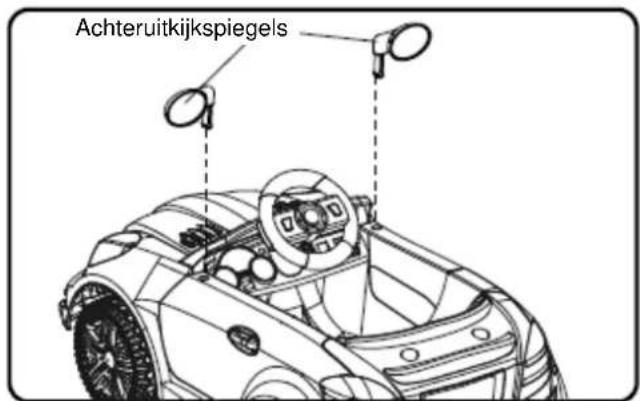

6 Montage van de achteruitkijkspiegels

Steek de achteruitkijkspiegels in de openingen in de carrosserie, zoals aangegeven in de afbeelding. Zorg dat ze stevig in de carrosserie geklikt worden.

7 Montage van de motorkap

Zet de motorkap op de juist plaats en ze hem vast met vier bolkopschroeven Φ4 x 12.

8 Aansluiten van de draden van de versnellingsbak

Steek de connectors in elkaar, zoals aangegeven.

9 Montage stoel & en ruggenstein

Steek de lippen aan de stoel in de uitsparingen in de carrosserie.

Steek de ruggensteun in de uitsparingen in de achterzijde van de carrosserie en druk hem naar beneden totdat hij in de uitsparingen klikken.

7. Bediening van het voertuig

Controleer voor gebruik dat de volgende werkzaamheden zijn voltooid:

• De volledige montage van het voertuig volgens de in de gebruiksaanwijzing beschreven stappen. Het plaatsen van het kant en klare batterijpakket en het volledig laden van de batterij.
• Alle schroeven goed zijn vastgedraaid.
• Het onderwijzen van uw kinderen over de toepasselijke veiligheidsregels, voordat het kind dit voertuig in gebruik neemt. Deze regels dienen ook doorgenomen te worden met kinderen uit de buurt en andere speelkameraadjes die met dit voertuig willen rijden.

Om het risico op letsel te verminderen:

• Laat degene die rijdt altijd een helm dragen.
• Direct toezicht door volwassenen is vereist.
• Laat degene die rijdt altijd op de stoel zitten.
• Laat degene die rijdt altijd schoenen dragen.
• Laat nooit meer dan ---- bestuurder(s) toe.
• Laat kinderen alleen rijden in een veilige omgeving:

Laat ze nooit rijden op de openbare weg, in de buurt van motorvoertuigen, op steile hellingen of trappen, bij zwembaden of bij andere waterpartijen;

• Gebruik dit speelgoed alleen op vlakke ondergronden, zoals binnenshuis, in de tuin of op een speelplaats.
• Gebruik het voertuig nooit in het donker. Een kind kan onverwachte obstakels tegenkomen, en hierdoor een ongeluk hebben. Gebruik het voertuig allen overdag of in een goed verlichte ruimte.
• Dit voertuig is voorzien van verstelbare stoelgordels. Zorg dat u uw kind voor het gebruik leert hoe de veiligheidsriem gebruikt dient te worden, om de veiligheid te garanderen.

Gebruiksaanwijzing (raadpleeg de overzichtstekening met de functies van het gemonteerde voertuig)

(OPMERKING: als het voertuig op afstand wordt bediend, zie dan de pagina met de aanwijzingen voor het gebruik van de afstandsbediening.)

1. Schakel het voertuig in
2. Druk de "Schakelaar voor voor-/achteruit" in de stand "Vooruit".
3. Trap op het voetpedaal.
4. Het voertuig beweegt zich vooruit.

STOPPEN

1. Wanneer het voetpedaal wordt losgelaten, stopt het voertuig vanzelf.

Achteruit

1. Schakel het voertuig in
2. Druk de "Schakelaar voor voor-/achteruit" in de stand "Achteruit".
3. Trap op het voetpedaal.
4. Het voertuig beweegt zich achteruit.

GELUIDSTOETSEN

1. Druk de toetsen op het stuurwiel voor het weergeven van geluiden.

KENNISGEVING:

• U dient het kind te leren dat het het voetpedaal dient los te laten voordat de snelheid of rijrichting wordt gewijzigd. Het dient eerst te wachten totdat het voertuig tot stilstand komt voordat het verder kan rijden.
• Voorkom dat plotseling wordt gewisseld tussen voor- en achteruit tijdens het rijden. Dit kan overmatige slijtage van de onderdelen van de aandrijving tot gevolg hebben, of tot noodsituaties leiden!

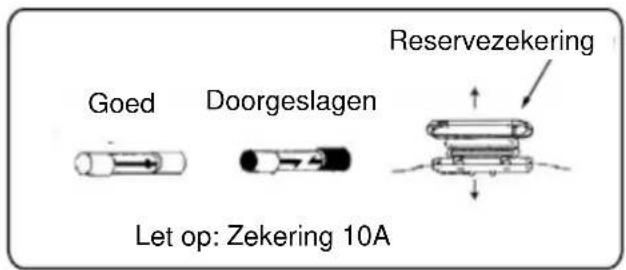

8. Zekering

Wanneer het voertuig niet werkt of de batterij niet opgeladen kan worden, controleer dan of de zekering niet is doorgeslagen. Als de zekering is doorgeslagen, vervang hem dan door een nieuwe. Het zekeringenpakket bevat een reservezekering. De zekeringhouder bevindt zich onder de stoel.

Volg onderstaande richtlijnen om elektrische schokken te voorkomen:

Overbelast het voertuig NIET. De maximale toegestane belasting: 25KG.

Trek NIETS achter het voertuig.

Rijd NIET tegen steile hellingen op.

Rijd NIET tegen vaste voorwerpen aan. Dit kan het slippen van de wielen tot gevolg hebben, waardoor de motor oververhit kan raken.

Rijd NIET in zeer heet weer; sommige componenten kunnen oververhit raken.

Laat GEEN water of ander vloeistoffen in contact komen met de batterij of andere elektrische componenten.

Knoei NIET met het elektrische systeem. Dit kan korstluiting veroorzaken, waardoor de zekering doorslaat.

9. Laden van de batterij van het voertuig

• De aansluiting voor de lader bevindt zich onder de stoel.
• Het voertuig dient uitgeschakeld te worden voordat de batterij wordt opgeladen.
• Voor het eerste gebruik dient de batterij gedurende 8-10 uur geladen te worden. Laad de batterij niet langer dan 20 uur aaneengesloten, om te voorkomen dat de lader oververhit raakt.
• Laad de batterij op wanneer het voertuig langzamer gaat rijden.
• Laad de batterij na ieder gebruik of eenmaal per maand op, gedurende 8 tot 12 uur, maar niet langer dan 20 uur.

1 Verwijder de stoel (afbeelding 1)
2 Ontkoppel de batterij en de voedingsaansluitingen, zoals hierboven weergegeven. Sluit de connector van de batterijkabel aan op de kabel van de lader (afbeelding 2)
2 Steek de lader in een stopcontact. De batterij wordt opgeladen (afbeelding 3)

Herladen van de batterij:

Het laden van de batterij mag uitsluitend door volwassenen uitgevoerd worden. Laat nooit kinderen de batterij opladen. Een kind kan letsel oplopen door de elektriciteit die gemoeid is met het laden van de batterij.
