Producttype	Autoradio met CD-speler
Merk	Marquant
Model	MCR-634
Afmetingen (BxHxD)	178 x 50 x 150 mm (standaard 1-DIN)
Gewicht	ca. 0,5 kg
Voedingsspanning	12 V DC (autoaccu)
Golfbereik	FM 87,5 – 108 MHz, MW 522 – 1620 kHz
Uitgangsvermogen	4 x 45 W (max.)
Frontpaneel	Afneembaar, diefstalbeveiliging
Weergave	LCD-scherm met verlichting
Equalizer	Bas, hoog, balans, fader (instelbaar per kanaal)
Loudness-functie	Accentueert lage tonen bij laag volume
Klok	Instelbaar via DSP-toets
CD-speler	Speelt CD-DA af, ondersteunt herhaling en intro
Herhalingsfunctie	Trackherhaling (rpt) en programmaberhaling (langer dan 2 sec.)
Intro-functie	Speelt eerste 10 seconden van elk nummer
Reset-functie	Reset het apparaat bij storingen
Antenne-ingang	Standaard auto-antenne (ISO)
Luidsprekeruitgangen	4 kanalen (links/rechts, voor/achter)
Installatie	Monteer in dashboard, sluit eerst luidsprekers aan, daarna voeding; koppel accu los
Onderhoud	Frontpaneel beschermen tegen vuil en stoten; bewaar in opbergdoos

Veelgestelde vragen - MCR-634 Marquant

Hoe stel ik de klok in op de MCR-634?

Druk langer dan 2 seconden op de DSP-toets (6) tot de tijd knippert. Gebruik toets v (5) om de minuten en A (4) om de uren in te stellen. Druk nogmaals op DSP om te bevestigen.

Hoe verwijder ik het frontpaneel?

Druk op de ontkoppeltoets (2) aan de rechterzijde, beweeg het paneel naar u toe en verwijder het. Bewaar het in de meegeleverde opbergdoos tegen vuil en stoten.

Wat is de intro-functie en hoe gebruik ik die?

De intro-functie speelt de eerste 10 seconden van elk nummer op de CD. Druk op de Intro-toets (10) om deze in te schakelen; het display toont 'intro'. Druk nogmaals om te stoppen bij het gewenste nummer.

Kan ik een MP3-CD afspelen op deze autoradio?

Nee, de MCR-634 speelt alleen standaard audio-CD's (CD-DA) af. MP3-bestanden worden niet ondersteund.

Hoe reset ik de autoradio bij een storing?

Druk met een dun voorwerp (bijv. paperclip) op de Reset-toets (19) op het frontpaneel. Dit lost onverklaarbaar gedrag op, zonder dat uw instellingen verloren gaan.

Wat betekenen de kabelkleuren bij de installatie?

Geel = permanente 12V (back-up voor klok), Rood = geschakelde 12V (via contact), Zwart = massa, Groen = linkerluidspreker (+), Groen/Zwart = linkerluidspreker (-), Grijs = rechterluidspreker (+), Grijs/Zwart = rechterluidspreker (-), Oranje = verlichting (optioneel).

Hoe sluit ik de luidsprekers correct aan?

Sluit altijd eerst de luidsprekers aan voordat u de spanningsdraden aansluit om kortsluiting te voorkomen. Gebruik de bijbehorende plus- en min-draden zoals aangegeven in het aansluitschema.

Waarom werkt de radio niet na installatie?

Controleer of de rode draad (geschakelde 12V) is aangesloten op het contact en de gele draad (permanente 12V) stroom houdt. Zorg dat de zwarte draad goed is verbonden met de massa en de zekering niet is doorgebrand.

Hoe stel ik de geluidsbalans of equalizer in?

Druk herhaaldelijk op de Keuzetoets totdat bas, hoog, balans of fader op het display verschijnt. Gebruik de + en - toetsen om het niveau aan te passen. Na 5 seconden schakelt het terug naar volume.

Wat is de loudness-functie?

De Loudness-toets accentueert de lage tonen bij lagere volumes, zodat de muziek voller klinkt. Druk erop om in of uit te schakelen.

GEBRUIKSAANWIJZING MCR-634 Marquant

Monteer de radio in het dashboard van uw auto, volgens de hierboven beschreven manier, de montage behuizing moet als eerst gemonteerd worden, zodat later de radio passend in het dashboard geschoven kan worden.

FRONTPANEEL

1. Het ontkoppelen van het frontpaneel geschied door op de ontkoppeltoets te drukken aan de rechterzijde van het apparaat.

1. Verwijder het frontpaneel door de rechterzijde naar u toe te bewegen, en uit te nemen.

1. Om het frontpaneel goed te beschermen tefen vuil en stoten, bewaar deze zorgvuldig in de opberg doos.

BEDIENINGSTOETSEN

GEBRUIK VAN DE GENERAL

• STROOM AAN/UIT

Aan: Druk op de "power" toets (1) om de stroom in te schakelen.

Uit: Druk opnieuw op de "power" toets (1) om de stroom uit de schakelen.

• GLEUF VOOR HET VERWIJDEREN VAN HET FRONTPANEEL

Druk op deze toets voor het verwijderen van het paneel (2).

- KEUZETOETS

Druk deze toets in om de regeling van: bassen, hoge tonen, geluidsbalans, en geluidssterkte achtereenvolgens te veranderen.

Als deze toets niet binnen 5 seconden opnieuw wordt ingedrukt, gaat de regeling weer over op geluidssterkteregeling.

Nadat u elke soort geluidsregeling hebt gekozen door de keuzetoets in te drukken, kunt het niveau van elke geluidsregeling met deze toets afstellen.

Geluidssterkteregeling

druk op de (+) kant om het geluidsniveau te verhogen en op de (−) kant om het geluidsniveau te verlagen.

• SPECIALE FUNKTIES

Loud: Dit is de Loudness toets voor het accentueren van de lage tonen.

• INSTELLING VAN DE KLOK

Druk voor meer dan 2 seconden op de "dsp" toets (6) totdat de tijd knippert. Toets op de v (5) om de minuten bij te stellen, en toets A (4) voor de uren. Druk na de instelling opnieuw op de "dsp" toets.

• LCD

Afleesvenster voor cd en radio funkties (17).

- RESET

druk op de Reset toets (19) indien de radio of cd speler om ombekende reden niet goed of op een vreemde manier funktioneerd.

GEBRUIK VAN DE RADIO

• MW/FM BANDKEUZE TOETS

Selekteer met deze toets de tussen de golflengte MW en FM zoals volgt:

• ZENDER ZOEKFUNKTIE

Gebruik deze knop om zenders op te zoeken.

- LOKAAL/VERAF TOETS (LO/DX)

Gebruik deze knop voor het doen versterken of verzwakken van het ontvangst op de FM band alleen.

AFSPELEN VAN EEN CD

• AFSPELEN VAN EEN CD

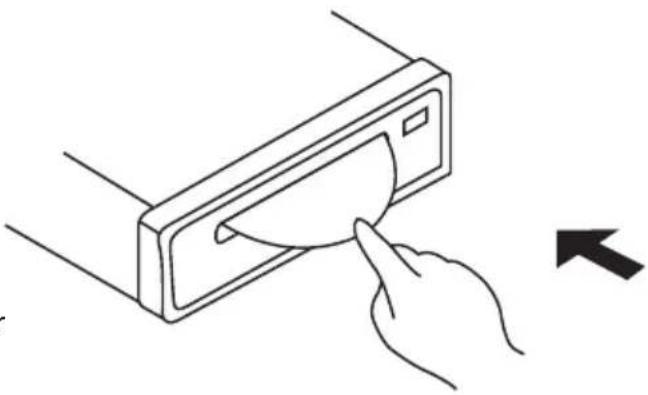

Steek een cd diep in de gleuf, met de label-kant boven. Duw de cd met de vinger goed diep naar binnen, totdat het loopwerk de cd oppakt.

Het afspelen begint bij het begin van het eerste nummer.

De aanduiding "load" (laden)

verschijnt en tracknummer en speelduur (minuten/seconden) worden op het digitale afleesvenster getoond.

(aanduiding van verstreken tijd).

Druk op de "Eject" toets voor het verwijderen van de CD.

Hoe zoekt u een bepaald nummer op de cd op?

Als u een bepaald stukje wilt opzoeken, drukt u op de -toegangstoets (15) (16).

Oftewel + en - skip toetsen, totdat het gewenste tracknummer op het digitale afleesvenster verschijnt.

- HERHALEN

Als u alleen maar een muziekstuk van de cd wilt afspelen, drukt u op de repeat (herhaal) Toets (9). Op het digitale afleesvenster verschijnt dan rpt.

Als u het herhaald afspelen wilt afbreken, drukt u de repeat (herhaal) toets nog eens in. Tevens kunt u geprogrammeerd herhalen, door een muziekstuk op te zoeken en daar de herhaal toets (rpt) (9) langer dan 2 seconden in te drukken.

Als u snel de nummers op de cd wilt doornemen om uw keuze te bepalen, druk dan op de Intro toets (10).

Het digitale afleesvenster zal dan "intro" te zien geven, en de tracknummer teller toont. Het nummer van het volgende muziekstuk. De laser pick-up gaat naar het begin van dit.

Volgend stukje en het apparaat speelt dit begin (intro) gedurende 10 seconden.

Dan wordt het begin van het volgend stukje 10 seconden lang gespeeld, enz als u uw keuze. Hebt bepaald, drukt u de toets nog eens in, waardoor bij deze plaats op de cd wordt Gestopt.

ELECTRISCHE INSTALLATIE

Sluit de radio aan volgens de hierna te vinden beschrijving.

Let wel, alvorens de radio voor de eerste keer aan te zetten, dat alle draden korrekt zijn aangesloten om kortsluiting en beschadiging van de radio te voorkomen.

Indien er een ernstige fout wordt gemaakt betreffende de aansluiting, kan de aanspraak op garantie mogelijk vervallen.

Zorg in ieder geval dat tijdens de montage de negatieve (−) accu klem wordt los genomen.

AANSLUITSCHEMA

A) Zorg dat er altijd spanning op de oranje backup draad staat i.v.m. o.a.het doorlopen van de klok.

Indien er geen spanning staat op de oranje draad / of indien de oranje draad niet is aangesloten, dan zult u geen informatie op het afleesvenster waarnemen.

B) Zorg dat de rode voedingsdraad geschakeld wordt via het kontakt.

C) Sluit altijd eerst de luidsprekers aan voordat u de spanningsdraden aanlegt.

Dit voorkomt schade bij eventuele kortsluiting van de luidsprekerdraden naar de voeding.
