GEBRUIKSAANWIJZING Aconda 9272 LOEWE

Afstandsbediening – TV-functies 3

Bedieningsgedeelte 4

Aansluitingen aan de achterkant van het toestel 5

Hartelijk welkom 6

Hartelijk dank

Uitvoering van de toestellen

Installeren

Reinigen

Met het oog op uw veiligheid 7 – 8

Ingebruikneming 9

Batterijen – afstandsbediening

Aansluiten

Inschakelen

Dagelijks gebruik 10 Wat te doen als ... 21 – 22

In-/uitschakelen 10

Andere zender kiezen 10

Algemene menubediening 11

Geluid instellen 11

Beeld instellen 11

Bediening via het toestel zelf 11

Gebruiksmodi 12 – 17

TV-modus 12

Beeld-in-beeld 13

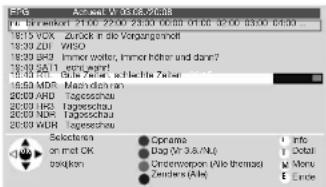

EPG-modus 14–15

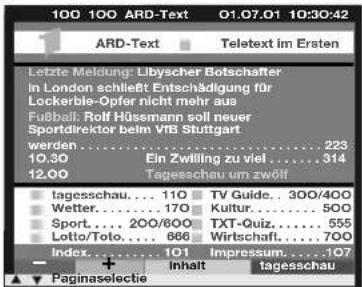

Teletekstmodus 16

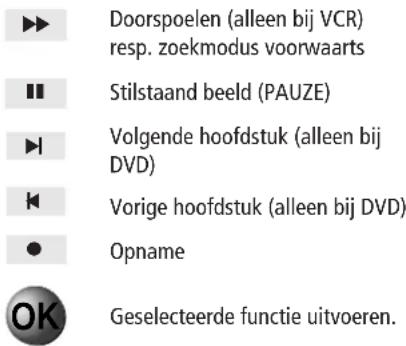

Video-modus 17

Gebruik van extra apparatuur 18 – 20

AV-apparatuur aanmelden en

aansluiten 18

Videoweergave 19

Loewe videorecorder en

Loewe DVD-speler direct bedienen 20

Wat te doen als ... 21 – 22

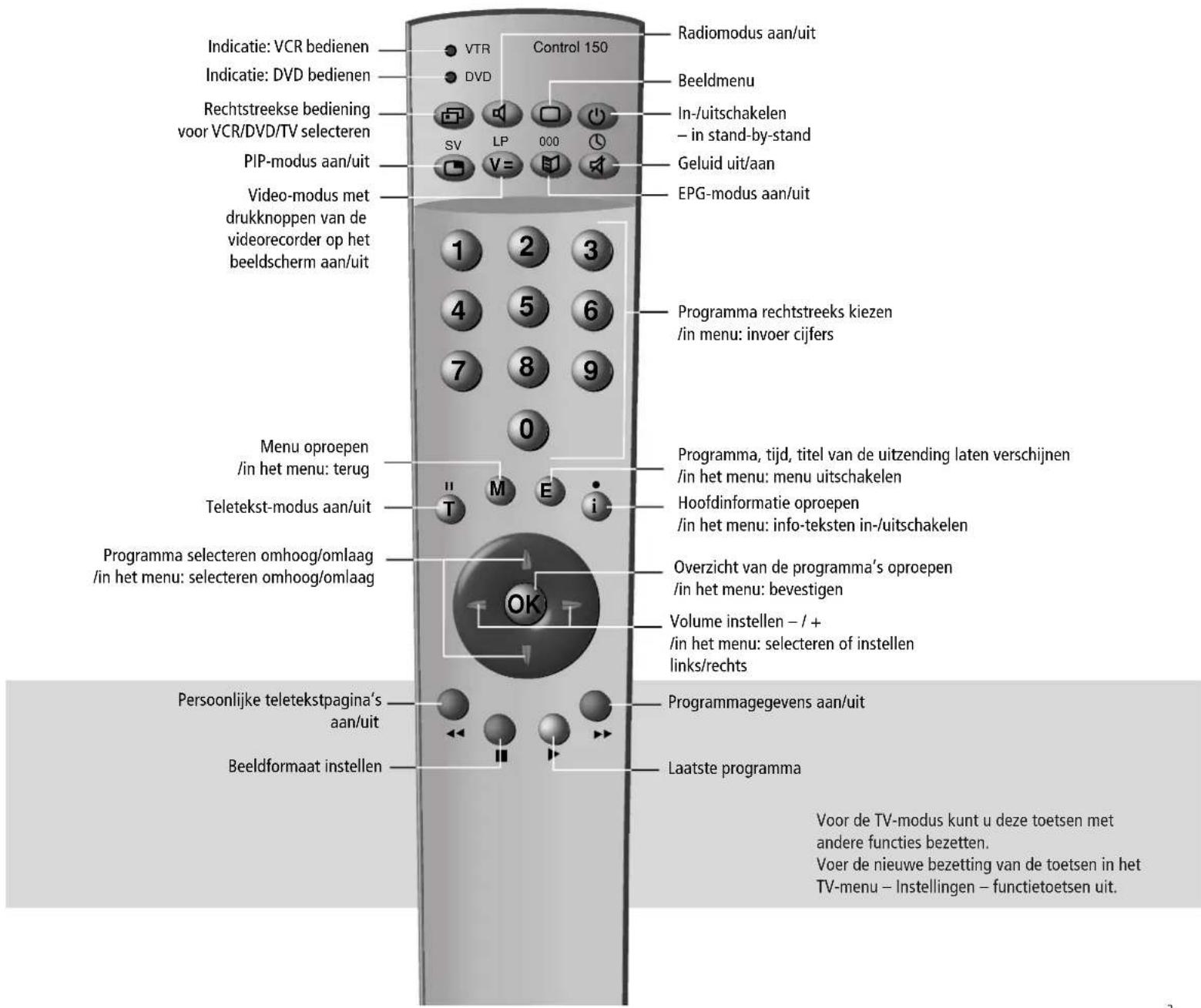

Afstandsbediening – TV-functies

Indicatie: VCR bedienen VTR Control 150 Radiomodus aan/uit Indicatie: DVD bedienen DVD Beeldmenu Rechtstreekse bediening voor VCR/DVD/TV selecteren SV LP 000 In-/uitschakelen - in stand-by-stand Geluid uit/aan PIP-modus aan/uit EPG-modus aan/uit Video-modus met drukknoppen van de videorecorder op het beeldscherm aan/uit 1 2 3 4 5 6 7 8 9 Programma rechtstreeks kiezen /in menu: invoer cijfers Menu oproepen /in het menu: terug II M E i- Teletekst-modus aan/uit Overzicht van de programma's oproepen /in het menu: bevestigen Volume instellen - / + /in het menu: selecteren of instellen links/rechts Programma selecteren omhoog/omlaag /in het menu: selecteren omhoog/omlaag Persoonlijke teletekstpagina's aan/uit Programme, tijd, titel van de uitzending laten verschijnen /in het menu: menu uitschakelen Hoofdinformatie oproepen /in het menu: info-teksten in-/uitschakelen Laatste programma Beeldformaat instellen Programmagegevens aan/uit Voor de TV-modus kunt u deze toetsen met andere functies bezetten. Voer de nieuwe bezetting van de toetsen in het TV-menu - Instellingen - functietoetsen uit.

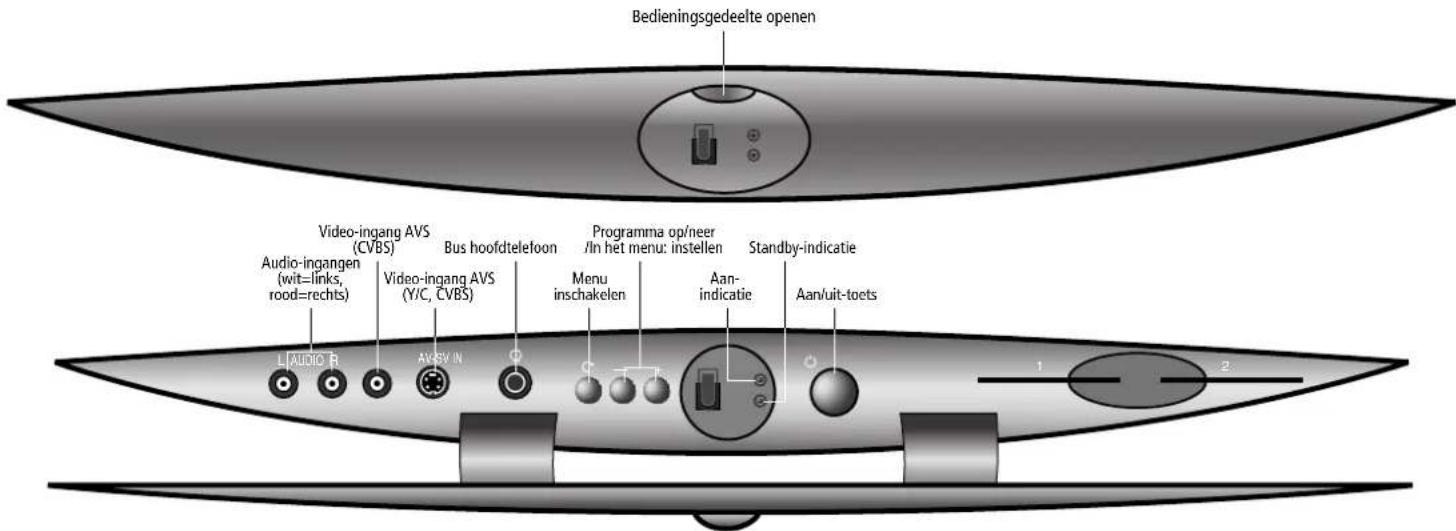

Bedieningsgedeelte

Bedieningsgedeelte openen Audio-ingangen (wit=links, rood=rechts) Video-ingang AVS (CVBS) Video-ingang AVS (Y/C, CVBS) Bus hoofdtelefoon Programma op/neer /In het menu: instellen Menu inschakelen Aan- indicatie Standby-indicatie L AUDIO B AV/SY IN 1 2

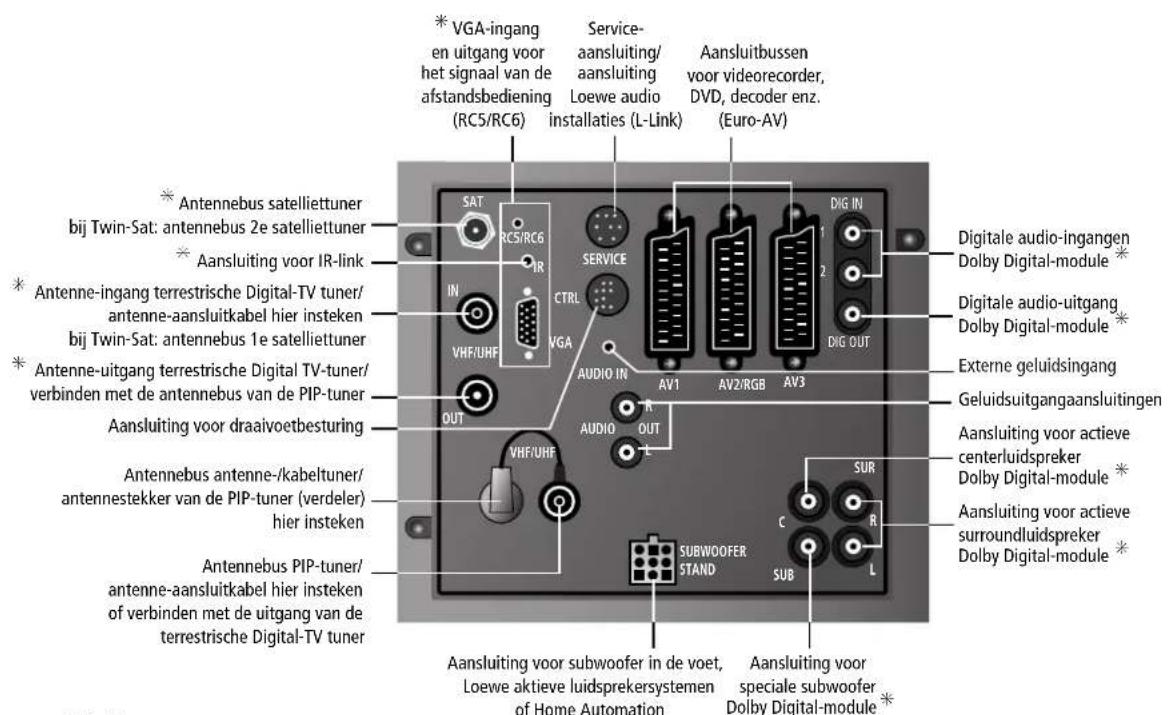

Aansluitingen aan de achterkant van het toestel

VGA-ingang en uitgang voor het signaal van de afstandsbediening (RC5/RC6) Service- aansluiting/ aansluiting Loewe audio installaties (L-Link) Aansluitbussen voor videorecorder, DVD, decoder enz. (Euro-AV) Antennebus satelliettuner bij Twin-Sat: antennebus 2e satelliettuner Aansluiting voor IR-link Antenne-ingang terrestrische Digital-TV tuner/ antenne-aansluitkabel hier insteken bij Twin-Sat: antennebus 1e satelliettuner Antenne-uitgang terrestrische Digital TV-tuner/ verbinden met de antennebus van de PIP-tuner Aansluiting voor draaivoetbesturing Antennebus antenne-/kabeltuner/ antennestekker van de PIP-tuner (verdeler) hier insteken Antennebus PIP-tuner/ antenne-aansluitkabel hier insteken of verbinden met de uitgang van de terrestrische Digital-TV tuner SAT RCS/RC6 IR IN VHF/UHF SERVICE CTRL VGA AUDIO IN AV1 AV2/RGB AV3 DIG IN DIG OUT R R AUSLIO OUT L SUBWOOFER STAND SUR C R SUB Aansluiting voor subwoofer in de voet, Loewe aktieve luidsprekersystemen of Home Automation Aansluiting voor speciale subwoofer Dolby Digital-module *

* uitbreidingsmogelijkheid

Hartelijk welkom

Hartelijk dank,

dat u gekozen heeft voor een product van Loewe. Het verheugt ons u als klant te mogen begroeten.

De naam Loewe staat voor producten die zowel technisch als qua design en gebruiks-vriendelijkheid voldoen aan zeer hoge eisen. Dat geldt niet alleen voor onze TV's, maar ook voor onze video's en accessoires.

Techniek en design mogen daarbij geen doel op zich zijn, maar moeten onze klanten een optimaal kijk- en luistergenot bieden.

Ook hebben wij ons bij het design niet laten leiden door modetrends, die binnen afzienbare tijd weer over zijn. Want uiteindelijk heeft u een kwalitatief hoogwaardig toestel gekocht en is het niet de bedoeling dat u daarop morgen of overmogen al bent uitgekeken.

Het toestel

Wij hebben het TV-toestel zo ontworpen, dat u het met behulp van menu's gemakkelijk kunt bedienen. Als u informatie over de bediening nodig heeft, roept u simpelweg met de i-toets de infoteksten op, die u snel wegwijs maken.

De antwoorden op een groot aantal technische vragen zijn te vinden in de index van uw TV-toestel. De bedieningsfuncties van uw TV-toestel kunt u vanuit de index direct activeren. Dit maakt het doorlezen van een uitvoerige gebruiksaanwijzing overbodig. Daarom worden in deze gebruiksaanwijzing uitsluitend de belangrijkste punten van de bediening uitgelegd.

Met de afstandsbediening kunt u naast dit TV-toestel ook een Loewe videorecorder en een Loewe DVD-speler besturen.

Uitvoering van de toestellen Reinigen

In deze gebruiksaanwijzing wordt de meest uitgebreide uitvoering beschreven.

De afgebeelde menu-inhouden kunnen afhankelijk van de uitvoering van het toestel variëren.

Hoe uw toestel is uitgevoerd, kunt u vinden onder Hoofdinformatie – Uitvoering.

Installeren

Houd er rekening mee dat de pootjes van het TV-toestel op meubels die gemaakt zijn van zacht hout (bijv. vuren-, sparren- of grenenhout) door het gewicht van het toestel drukplekken kunnen achterlaten en dat er bij het verschuiven van het toestel sporen achterblijven.

Het plastic waarvan de voetjes zijn gemaakt, bevat weekmakers. Onder invloed hiervan kan het oppervlak van meubels in sommige gevalen loslaten.

Zet het TV-toestel in dergelijke gevallen op een ondergrond die tegen de druk van het toestel bestand is en ongeveer even groot is als het standvlak van het toestel.

Lees ook de veiligheidsinstructies op de volgende bladzijden en houd u hieraan.

Zorg ervoor dat er geen fel licht of zonlicht op het beeldscherm valt. Door lichtweerkaatsing wordt het beeld onduidelijk.

Reinig het TV-toestel en de afstandsbediening alleen met een vochtige, zachte en schone doek (zonder bijtende of schurende reinigingsmiddelen).

Met het oog op uw veiligheid

Met het oog op uw eigen veiligheid en om onnodige schade aan uw toestel te voorkomen, dient u de onderstaande veiligheidsinstructies door te lezen en in acht te nemen:

• Dit TV-toestel is uitsluitend bedoeld voor de ontvangst en weergave van beeld- en geluidssignalen.
• Dit toestel is ontwikkeld voor woon- en kantoorruimtes en mag niet worden gebruikt in ruimtes met een hoge luchtvochtigheid (bijv. badkamers, sauna) of een hoge stofconcentratie (bijv. werkplaatsen). Als het toestel buiten wordt gebruikt, zorg er dan voor dat het beschermd is tegen vocht (regen, druip- en spatwater, dauw). Zet geen met vloeistof gevulde gebruiksvoorwerpen, zoals vazen, op het tv-toestel. Veel vocht en stofconcentraties veroorzaken lektroom in het toestel, waardoor er bij aanraking elektrische schokken kunnen optreden of brand kan ontstaan. De fabrikant verleent alleen garantie bij gebruik onder de vermelde, toegestane omgevingscondities.
• Dit toestel mag uitsluitend worden aangesloten op een elektriciteitsnet met de op het typeplaatje vermelde spanning en frequentie en alleen met het meegeleverde netsnoer. Bij een onjuiste spanning kan het toestel beschadigd raken.
• Als het toestel vanuit een koude omgeving wordt verplaatst naar een warme ruimte, slaat er op alle onderdelen van het toestel vocht neer (condenswater). Vocht veroorzaakt lekstroom in het toestel, waardoor er brand kan ontstaan. U mag het toestel in een dergelijk geval pas inschakelen, nadat het voldoende op temperatuur is gekomen (d.w.z. als de aanslag op het beeldscherm is verdampt).

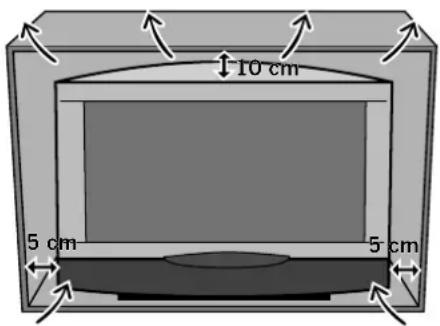

- Zoals ieder elektronisch apparaat heeft ook uw TV-toestel lucht nodig om te voorkomen dat het te warm wordt. Als de luchttoevoer wordt belemmerd, kan er brand ontstaan. De ventilatiesleuven in de achterwand van het toestel moeten altijd vrij blijven. Leg geen kranten of kleedjes op het televisietoestel. De luchttoevoer wordt ook belemmerd, als het televisietoestel wordt neergezet op een vloerkleed of op hoogpolige vloerbedekking.

10 cm 5 cm 5 cm

Als het toestel in een kast of een stellingkast wordt gezet, moet ervoor worden gezorgd dat er voor de luchtcirculatie aan de zijkanten minimaal 5 cm en aan de bovenkant minimaal 10 cm vrij blijft. Plaats het toestel zo dat het niet wordt blootgesteld aan direct zonlicht en niet onder invloed van radiotoren extra verwarmd wordt.

- Magnetische velden beïnvloeden de beeldkwaliteit van het TV-toestel. Plaats daarom geen luidsprekers of andere magnetische bronnen in de directe nabijheid van uw TV-toestel.

- Zorg ervoor dat er geen metalen voorwerpen, naalden, paperclips, vloeistoffen, was en dergelijke door de ventilatiesleuven in de achterwand in het toestel terechtkomen. Dit veroorzaakt kortsluiting in het toestel, waardoor er brand kan ontstaan. Mocht er onverhoopt toch iets in het toestel terechtkomen, schakel het dan onmiddellijk met de aan-/uitschakelaar uit, haal de netstekker uit het stopcontact en laat de servicedienst het toestel nakijken.

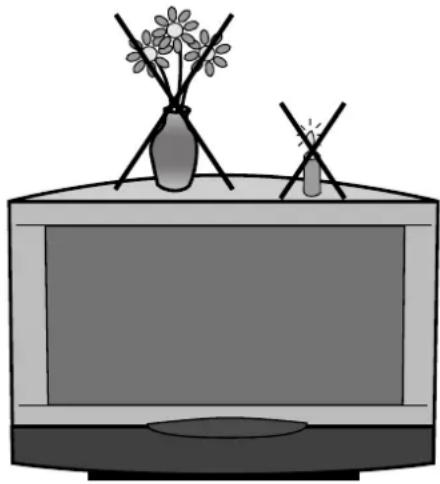

Zet geen met water gevulde bloemenvazen en geen brandende kaarsen e.d. op het televisietoestel.

Met het oog op uw veiligheid

• De achterwand van het televisietoestel mag u in geen geval zelf verwijderen. In het toestel heersen hoge spanningen die levensgevaarlijk zijn. Laat reparatie- en onderhoudswerkzaamheden aan uw televisietoestel uitsluitend over aan erkende TV-monteurs.

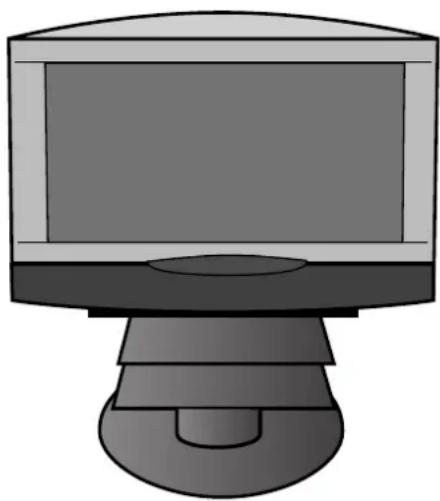

• Door het gewicht van de beeldbuis ligt het zwaartepunt van het televisietoestel ver naar voren. Daardoor heeft het toestel de neiging betrekkelijk snel voorover te kantelen, waardoor het letsel zou kunnen veroorzaken.

Plaats het televisietoestel daarom altijd op een vlakke, stabiele ondergrond. Het toestel moet op alle pootjes rusten. Bij plaatsing in een kast of stellingkast mag het televisietoestel aan de voorkant niet buiten de kast uitsteken.

Bij plaatsing van het toestel op een verho- ging dient u erop te letten dat deze groter is dan het bodemvlak van het toestel.

Bij gebruik van draai- of uittrekbladen dient u te controleren of deze voldoende draagkracht hebben.

Gebruik zo mogelijk uitsluitend originele accessoires, zoals Loewe racks en stands.

Als het televisietoestel op een rolconsole staat, verplaats deze dan voorzichtig, omdat de rolconsole met het televisietoestel anders kan omkantelen. Rolconsoles kunnen de stabiliteit van daarop geplaatste toestellen aanzienlijk verminderen; gebruik daarom alleen rolconsoles die voor het toestel bedoeld en goedgekeurd zijn. Laat kinderen niet zonder toezicht aan het televisietoestel komen.

Laat kinderen niet in de directe nabijheid van het televisietoestel spelen; het toestel zou omgestoten, verschoven of van het standvlak getrokken kunnen worden en daardoor letsel kunnen veroorzaken.

• Installeer het televisietoestel niet op een plaats waar het aan sterke trillingen blootgesteld kan worden. Sterke trillingen kunnen het materiaal overbelasten.
• Laat het toestel niet aanstaan als er niemand in de betreffende ruimte aanwezig is.
• Haal bij onweer de antenne- en de netstekker uit het stopcontact. Bij overspanning door blikseminslag kan het toestel zowel via de antenne-inrichting als via het stroomnet beschadigd raken. Ook bij langere afwezigheid dient u de antenne- en de netstekker uit het stopcontact te halen.
• De netstekker van het televisietoestel moet gemakkelijk toegankelijk zijn, zodat het toestel op ieder willekeurig moment gemakkelijk van het net losgekoppeld kan worden.
• Leg het netsnoer zo dat dit niet beschadigd kan raken. Het netsnoer mag niet worden geknikt of over scherpe randen worden gelegd, er mag niet op gestaan worden en het mag niet worden blootgesteld aan chemicaliën. Dit laatste geldt overigens voor het gehele toestel. Een netsnoer met beschadigde isolatie kan elektrische schokken veroorzaken en is brandgevaarlijk.
• Als u de netstekker uit het stopcontact haalt, trek dan nooit aan het snoer maar altijd aan het stekkerhuis. De bedrading in de netstekker kan anders beschadigd raken en daardoor kortsluiting veroorzaken als de stekker weer in het stopcontact wordt gestoken.

Ingebruikneming

Batterijen – Afstandsbediening

Om de batterijen te plaatsen of te vervangen, drukt u op de pijl. Schuif het batterijdeksel daarbij omlaag en verwijder het. Gebruik batterijen van het type alkali-mangaan LR 03 (AAA) en let bij het plaatsen op de juiste positie van de + en de -.

Breng het deksel vervolgens weer terug op zijn plaats.

Aanwijzing voor het omgaan met gebruikte batterijen:

De batterijen die bij de eerste uitrusting worden geleverd, bevatten geen schadelijke stoffen zoals cadmium, lood en kwikzilver.

Gebruikte batterijen zijn klein chemisch afval en mogen volgens de geldende richtlijnen niet meer in het huisvuil worden gedeponeerd. Ze moeten overeenkomstig de in uw land geldende voorschriften bij de speciale inzamelingsdepots worden afgegeven. Vraag uw winkelier.

Aansluiten

Elektriciteitsnet

Sluit het TV-toestel aan op een 230V/50-60 hertz contactdoos.

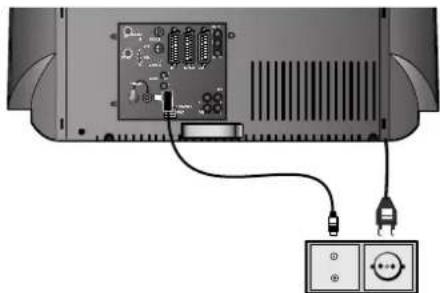

Antennes

Verbind uw antenne-inrichting of kabelsysteem met de antennebus van de PIP-tuner.

Steek de antennestekker die boven de PIP-tuner uitsteekt, in de antennebus van de VHF/UHF-tuner.

Als het tv-toestel is uitgerust met een DVB-T-module, sluit u uw antenne-inrichting of kabel-systeem aan op de bovenste bus van de DVB-T-module (IN) en verbindt u de onderste bus (OUT) met de antenne-ingang van de PIP-tuner. Als het toestel is uitgerust met één of twee satelliettuners, sluit u de SAT-antennes aan op de SAT-bussen (zie de afbeelding op blz. 5).

De aan-/uitschakelaar van het TV-toestel vindt u achter de afdekking van het bedienings- gedeelte. Open de klep van het bedienings- gedeelte.

Druk op de aan-uit-schakelaar, zodat deze vastklikt.

Nadat het TV-toestel voor het eerst is ingeschakeld, wordt de automatische programmering gestart. Doorloop de menu's stuk voor stuk. Eerst moet u de menutaal voor uw toestel selecteren. Vervolgens geeft u aan welke antennes u op uw TV-toestel heeft aangesloten en in welk land u het toestel gebruikt. Dan start u het zoeken van zenders. Het TV-toestel zoekt alle zenders op die via uw antenne-inrichting ontvangen kunnen worden, slaat deze op en sorteert ze. Daarna verschijnt er een overzicht van de opgeslagen zenders waarin u uw voorkeurzenders kunt markeren. Tenslotte meldt u met de aansluitwizard uw video-apparatuur, decoder, Loewe audio installaties en huisbesturing aan en sluit u deze apparaten volgens het afgebeelde aansluitschema aan op uw tv-toestel.

Met de pijltjes op de ring selecteert u de instellingen ...

... bevestig uw instellingen met OK. Dan komt u in het volgende menu terecht ...

... druk op deze toets als u informatie over de instellingen wilt hebben.

U kunt de automatische programmering op ieder gewenst moment herhalen, bijv. na een verhuizing. Roep onder Hoofdinformatie (toets i) de index op. Selecteer vervolgens het trefwoord "Eerste ingebruikneming herhalen". Druk daarna op OK om de automatische programmering te starten.

Dagelijks gebruik

In-/uitschakelen

Uw TV-toestel is uitgerust met een milieu-vriendelijke stand-by-voeding. In de stand-by-modus daalt het opgenomen vermogen tot een uiterste lage waarde. Als u nog meer stroom wilt besparen, schakelt u het toestel uit met de aan-/uit-schakelaar. Houd er wel rekening mee dat EPG-gegevens dan verloren gaan en via het TV-toestel geprogrammeerde timeropnames niet worden gemaakt.

Als het tv-toestel ingeschakeld is, kunt u het met de blauwe aan-/uit-schakelaar van de afstands-bediening op stand-by zetten. Het rode stand-by-lampje op het toestel gaat dan branden. Als ook het groene lampje brandt, wordt er via de videorecorder of de ingebouwde digitale recorder een timer-opname gemaakt, worden er EPG-gegevens verzameld of is de radio-modus zonder beeld actief.

Vanuit de stand-by-modus kunt u het toestel het beste weer inschakelen met de blauwe aan-/uit-schakelaar of met een cijfertoets (zender 0 - 9). Het groene lampje gaat dan branden.

Met OK schakelt u het TV-toestel in, kunt u het zenderoverzicht oproepen en een zender kiezen.

Inschakelen in de radiomodus.

De aan-/uitschakelaar van het TV-toestel vindt u achter de afdekking van het bedieningsgedeelte.

Als u het TV-toestel uitschakelt met de aan-/uit-schakelaar op het toestel, gaan alle lampjes uit.

Als het TV-toestel uitgeschakeld is, kunt u het met de aan-/uitschakelaar op het toestel inschakelen.

Andere zender kiezen

Zender omhoog/omlaag (alleen voorkeurzenders, als het zender-overzicht deze laat zien).

Met de cijfertoetsen van de afstandsbediening Het toestel beschikt over een dynamisch geheugen met 220/met DVB 1470 geheugen-plaatsen. Als er minder dan 10 zenders zijn opgeslagen, hoeft u maar één cijfer in te voeren, als er 10-99 zenders zijn opgeslagen twee cijfers, als er 100-999 zenders zijn opgeslagen drie cijfers en als er meer dan 999 zenders zijn opgeslagen vier cijfers (kijk in het zenderoverzicht na hoeveel zenders er zijn opgeslagen).

1-cijferige zenders

Toets 0 – 9 één seconde ingedrukt houden; er wordt dan direct overgeschakeld.

Of even op toets 0 – 9 drukken; er wordt dan na 2 seconden overgeschakeld (direct als er maximaal 9 zenders zijn opgeslagen).

kort lang

2-cijferige zenders

Tweede cijfertoets één seconde ingedrukt houden; er wordt dan direct overgeschakeld. Of beide cijfertoetsen even indrukken; er wordt dan na 2 seconden overgeschakeld (direct als er maximaal 99 zenders zijn opgeslagen).

3-cijferige zenders

kort kort lang

Derde cijfertoets één seconde ingedrukt houden; er wordt dan direct overgeschakeld.

Of de drie cijfertoetsen even indrukken; er wordt dan na 2 sec. overgeschakeld (direct als er maximaal 999 zenders zijn opgeslagen).

alle kort er wordt dan direct overgeschakeld. Afhankelijk van het aantal opgeslagen zenders kunt u ook één of meer nullen voor het eerste cijfer zetten om een zender te kiezen, bijv. voor zender 7 = 07 of 007 of 0007.

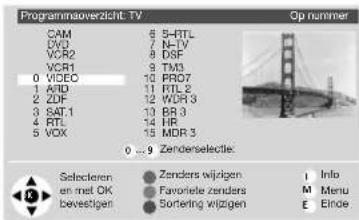

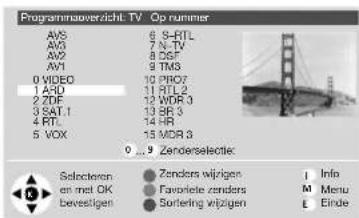

Via het zenderoverzicht

Met OK het zenderoverzicht oproepen

Programmaoverzicht. TV Op nummer AVS 6 S-RTL AVS 7 N-TV AV2 8 C5F AV1 9 TM3 0 VIDEO 10 PRO7 1 AHD 11 RTL2 2 ZDF 12 WOR3 3 SAT.I 13 BR 3 4 RT 14 HR 5 VOX 15 MDR 3 0 ...9 Zenderselectie Selectoren en met OK bevestigen Zenders wijzigen Info Favorite zenders Menu Sorting wijzigen Einde

Zender markeren (in het PIP-beeld is de gemar- keerde zender te zien) of

met de cijfertoetsen markeren

Gemarkeerde zender oproepen

Op alfabet/nummer sorteren (blauwe toets)

Programmaoverzicht: TV OP nummer CAM 6 5-RTL LVO 7 N-TV VCR2 9 DSF VCR1 9 TM3 0 VIDEO 10 PRO7 1 AID 11 RTL 2 2 ZDF 12 WDR 3 3 SAT.T 13 BR 4 4 RTL 14 HR 5 VOX 15 MDR 5 0 ...9 Zendenselectie. Selocleren en met OK bevestigen Zenders wijzigen Favorite zenders Sorting wijzigen Info Menu Einbe

Alleen voorkeurzenders laten zien (gele toets)

Audio-/videozender oproepen - AV-selectie

Voor de weergave van AV-apparatuur (zie ook blz. 19).

VIDEO AV1 AV2 AV3 AVSAV-selec

AV-bus of VIDEO voor zender van de videorecorder selecteren.

Dagelijks gebruik

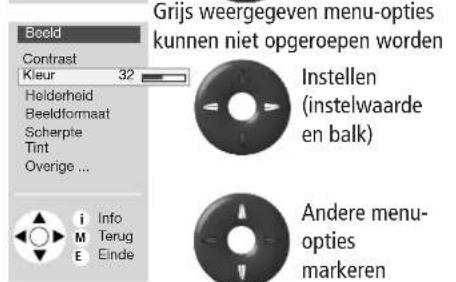

Algemene menubediening

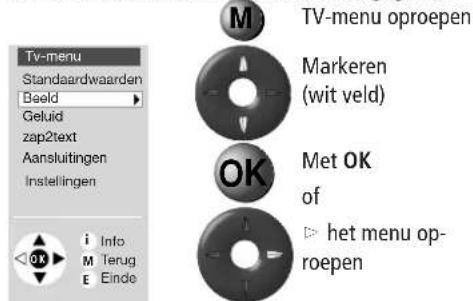

Aan de hand van de TV-menu's en de beeldmenu's laten we u zien hoe u zich binnen de menu's kunt bewegen. Welke toetsen u voor de bediening nodig heeft, wordt onderaan in de menu's aangegeven.

Tv-menu Standaardwaarden Beeld Geluid zap2text Aansluitingen Instellingen M TV-menu oproepen Markeren (wit veld) OK Met OK of ► het menu op- roepen i Info M Terug E Einde

Grijs weergegeven menu-opties kunnen niet opgeroepen worden Contrast Kleur 32 Holderheid Beeldformaat Scherpte Tint Overige ... Instellen (instelwaarde en balk) Andere menu- opties markeren Info Terug E Einde

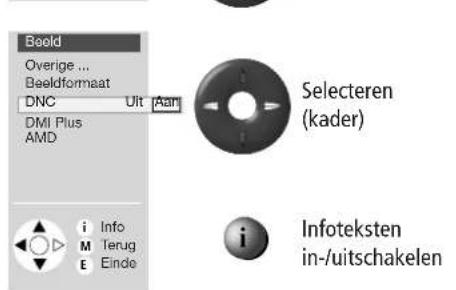

Beeld Overige ... Beeldformaat DNC Uit Aan DMI Plus AMD i Info M Terug E Einde Selecteren (kader) Infoteksten in-/uitschakelen

Beed Overige ... Beedformat DNG DMI Plus AMD DNC (nuisvermindering) Met DNC vermindert of schakert u de ruis in het beeld uit die bijv. het gevolg is van een slechte entvangst.

Terug naar het vorige menuniveau

Alle menu's uitschakelen

Geluid instellen

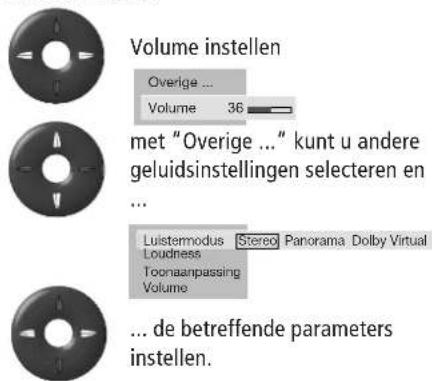

Volume instellen

Volume instellen Overige ... Volume 36 met "Overige ..." kunt u andere geluidsinstellingen selecteren en ... Luistemodus Stereo Panorama Dolby Virtual Loudness Toonaanpassing Volume ... de betreffende parameters instellen.

Geluid uit/aan

Geluid uit; geluid aan: toets opnieuw indrukken of volume instellen

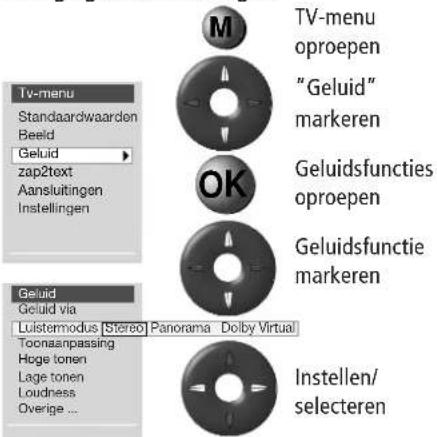

Overige geluidsinstellingen:

TV-menu Standaardwaarden Beeld Geluid zap2text Aansluitingen Instellingen M TV-menu oproepen "Geluid" markeren OK Geluidsfuncties oproepen Geluidsfunctie markeren Geluid Geluid via Listermodus Stereo Panorama Dolby Virtual Toonaanpassing Hoge tonen Lage tonen Loudness Overige ... Instellen/ selecteren

Geluidsinstellingen: geluid via de luidsprekers van het tv-toestel of een andere installatie, luistermodus, geluidsaanpassing, hoge tonen, lage tonen, loudness en balans. Geluid voor luidsprekers en hoofdtelefoon, AV-uitgang, volume van de hoofd-telefoon, automatische volumeregeling en maximaal volume.

Beeld instellen

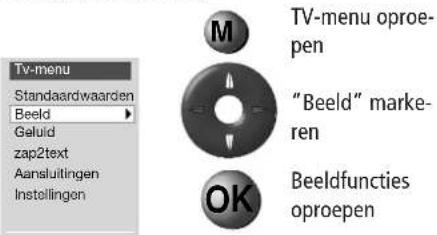

Beeldmenu oproepen

Tv-menu Standaardwaarden Beeld Galuid zap2text Aansluitingen Instellingen M TV-menu oproepen "Beeld" markeren OK Beeldfuncties oproepen

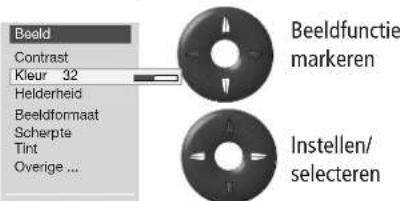

Beeldinstellingen selecteren

Beeld Contrast Kleur 32 Helderheid Beeldformaat Scherpte Tint Overige ... Beeldfunctie markeren Instellen/ selecteren

Beeldinstellingen: contrast, kleur, helderheid, beeldformaat, scherpte, tint, beeldaanpassing, ruisvermindering (DNC), bewegingscompensatie (DMI), automatische beeldformataanpassing (AMD) en beeld draaien bij grootformaat-beeldbuizen.

Bediening via het toestel

Andere zender kiezen via het TV-toestel

Zender omhoog

Zender omlaag

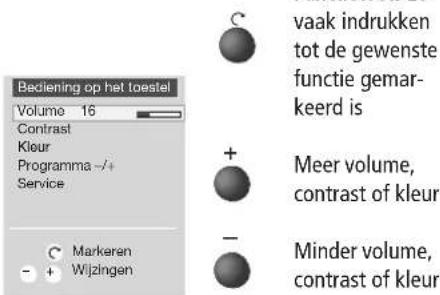

Volume, contrast en kleur

Bediening op het toestel Volume 16 Contrast Kleur Programma -/+ Service Markeren Wijzingen vaak indrukken tot de gewenste functie gemar- keerd is + Meer volume, contrast of kleur - Minder volume, contrast of kleur

Gebruiksmodi

TV-modus

Bij ingebruikneming en tijdens het dagelijkse gebruik staat het toestel in de TV-modus. Dit is ook het geval als er geen andere gebruiksmodi, zoals EPG, teletekst, PIP, video of radio zijn geselecteerd. Voor elk van deze gebruiksmodi is er een menu beschikbaar, dat u kunt oproepen met de M-toets en met de gekleurde toetsen wanneer u daaraan de betreffende functies heeft toegekend.

Functies van de gekleurde toetsen in de TV-modus

Aan de vier gekleurde toetsen kunt u zelf functies toewijzen. Standaard zijn de volgende functies ingesteld:

Rood: overzicht van de persoonlijke teletekspagina's laten zien of de pagina's oproepen

Groen: beeldformaatinstelling op-roepen

Geel: laatst bekeken zender oproepen

Blauw: zenderinfo oproepen

Vanuit het TV-menu "Instellingen" – "Functie-toetsen" kunt u andere functies aan de toetsen toewijzen.

Statusweergave

Status oproepen/uitschakelen

Hoofdinformatie

Hoofdinformatie oproepen

HoofdInformatie Programma's automatisch zoeken Aansluitingen Toelichting afstandsbediening voor Index Uitrusting Keuze van het bedieningsniveau Selecteren en met i Info OK oproopen M Terug E Einde

De toelichting bij de afstandsbediening laat bij verschillende gebruiksmodi van het TV-toestel en de afstandsbediening zien welke functie iedere toets heeft.

De index geeft antwoord op vele vragen over televisiekijken. Als u een vraag heeft over de bediening, geeft de index u direct toegang tot de bedieningsfunctie.

Loewe TV-toestellen worden geleverd in verschillende uitvoeringsvarianten. Hoe uw toestel is uitgevoerd, vindt u onder de menu-optie "Uitrusting".

Als u alle variabelen heeft ingesteld en alle aansluitingen tot stand heeft gebracht, kunt u via "Keuze van het bedieningsniveau" omschakelen naar "Vereenvoudigde bediening". Dan kunnen de opties "Instellingen" en "Aansluitingen" vanuit de gebruiksmodi niet meer worden opgeroepen. Schakel "Vereenvoudigde bediening" weer uit, als u instellingen wilt wijzigen.

TV-menu

TV-menu oproepen

Standaardwaarden

De instellingen voor beeld en geluid die u heeft gekozen, kunt u in dit menu opslaan en later weer oproepen.

Aansluitingen

Informatie hierover vindt u in het hoofdstuk "AV-apparatuur aanmelden en aansluiten" op blz. 18.

zap2text

Bepaalde zenders maken gebruik van deze dienst. Als er tijdens een programma naar een teletekstpagina wordt verwezen, wordt het betreffende paginanummer door het tv-toestel opgeslagen en/of in beeld gebracht. U kunt deze pagina dan met de toets T tijdens het programma oproepen vanaf het scherm of vanuit dit menu.

Enkele instellingen in het TV-menu:

Kinderslot

Als u wilt dat uw kinderen vanaf een bepaalde tijd, eenmalig of dagelijks, naar alle of bepaalde zenders niet kunnen kijken, gebruik dan het kinderslot.

OSD-teksten

U kunt de tijd dat OSD-teksten op het scherm blijven staan, hun positie en de inhoud van de programma- en statusweergave definiëren en de weergave van zap2text activeren en deactiveren.

Timerfuncties

U kunt uw TV-toestel op de door u vastgelegde tijden laten in- en uitschakelen of u met een geluidssignaal ergens aan laten herinneren.

Tijd en datum

Als u teletekst ontvangt, wordt de juiste instelling van datum en tijd door het toestel geregistreerd. De tijd dient ter informatie voor timeropnames, timerfuncties en EPG. Als u geen teletekst ontvangt, moet u datum en tijd instellen en mag u het toestel niet met de netschakelaar uitschakelen, omdat deze instellingen dan verloren gaan.

Taal

Mocht het gebeuren dat het menu niet op "uw" menutaal is ingesteld, dan moet u in de u onbekende, ingestelde taal het menu "Taal" selecteren:

Druk op de M-toets (TV-menu), markeer de laatste menu-optie (Instellingen), druk op de OK-toets en markeer onder "Overige ..." de laatste menu-optie (Taal). Roep dit menu op met de OK-toets.

Markeer vervolgens de gewenste taalen en bevestig uw keuze met OK.

Gebruiksmodi

Beeld-in-beeld (PIP)

Standard-PIP-funkties:

Bij standaard-PIP verschijnt er een PIP-beeld in het tv-beeld. Het kader en het PIP-beeld zijn bij standaard-PIP aanvankelijk groen.

PIP-beeld in-/uitschakelen

PIP-Bild PIP-beeld als stilstaand beeld

Het kader om het PIP-beeld moet groen zijn. Druk op de groene toets als dit niet zo is.

Als u op de rode toets drukt, wordt het PIP-beeld een stilstaand beeld. Nogmaals indrukken – bewegend beeld.

Andere zender voor het PIP-beeld kiezen

Het kader om het PIP-beeld moet groen zijn. Druk op de groene toets als dit niet zo is.

Nu op de gebruikelijke manier de zender kiezen.

Andere zender voor het TV-beeld kiezen

Het kader om het PIP-beeld moet wit zijn. Druk op de groene toets als dit niet zo is.

Nu op de gebruikelijke manier de zender kiezen.

Het kader om het PIP-beeld moet groen zijn. Druk op de groene toets als dit niet zo is.

Start het zenders scannen met de blauwe toets. Het PIP-kader wordt blauw.

De zenders wisselen elkaar nu automatisch af. U stopt de zenderscanfunctie met de blauwe toets. Het PIP-kader wordt weer groen.

PIP-beeld/TV-beeld verwisselen

Het kader om het PIP-beeld moet groen zijn. Druk op de groene toets als dit niet zo is.

Verwissel de beelden met de gele toets.

Positie van het PIP-beeld

Roep met de M-toets het PIP-menu op.

Markeer "Positie".

Wijzig de positie door de symbolen te selecteren.

E:\Movie Type Format Kappa 1. Photo 2. Image 3. Video

Schakel het PIP-menu uit.

Formaat van het PIP-beeld

Markeer in het PIP-menu de optie "Formaat".

Selecteer "Groot" of "Klein".

Split screen (alleen bij toestellen met een 16:9 beeldscherm)

Markeer in het PIP-menu de optie "Type".

Selecteer het symbool voor split screen.

Schakel het PIP-menu uit.

Het rechterbeeld is het PIP-beeld en heeft geen geluid. De verticale streep heeft dezelfde kleur als het kader van het PIP-beeld.

"iPiP" instellen

Schakel het PIP-beeld in en roep met de toets M het PIP-menu op.

net PIP-menu op. PIP-menu Type Positie Format Modus PIP Standaard-PIP Info M Terug E Einde

Markeer de optie "Modus".

Selecteer "iPiP".

Schakel het PIP- menu uit.

iPiP-functie:

Bij iPiP verandert het tv-beeld in een PIP-beeld. U kunt nu voor het tv-beeld een andere zender kiezen en het PIP-beeld in het oog blijven houden.

Zo kunt u reclame of delen van programma's naar het PIP-beeld "verbannen". Bij iPiP is het kader rondom het PIP-beeld oranje.

PIP-beeld aan/uit

Als u PIP uitschakelt, verandert het PIP-beeld weer in het normale tv-beeld.

Gebruiksmodi

EPG-modus

EPG is de elektronische programmagids voor televisieprogramma's. Met behulp van dit systeem kunt u gemakkelijk de programma's vinden die u interesseren (sorteren op tijd, dag, onderwerpen en zenders). U kunt de programma's noteren en opnames programmeren.

Als EPG voor het eerst wordt gebruikt (niet bij DVB), wordt er een wizard geactiveerd die u helpt bij het instellen. Laat vervolgens de gegevens verzamelen (zie blz. 15).

EPG gebruiken

EPG inschakelen/uitschakelen

File Active 01:36.2008 In: Enelinkert 21:00 22:00 23:00 08:00 09:00 10:00 11:00 18:15 VCX Zürück in die Vorgangsmott 18:30 DJI WSO 18:30 BHD Immor wetter, immor folher und dann? 18:40 SALT emperand 18:40 CM Chile Zebet, schlechte Zebet 18:50 MDR Mach dichen 20:00 AHD Tagosschau 20:00 BHD Tagosschau 20:00 NDA Tagosschau 20:00 WDR Tagosschau Selection on met OK esjekon Cprama Info Dag (V 3 & 7A) Onerwerpen (Wle themus) Monu Zenders (Alo) Eurce

De eerste regel heeft aanvankelijk een groen kader.

Dit groene kader staat voor tijd en datum; met de groene toets schakelt u om van tijd naar dag of als het kader een andere kleur heeft, naar het groene kader. Met de pijltjestoetsen selecteert u: Nu, Binnenkort of de tijd of de dag waarop de programma's beginnen. Op basis hiervan wordt de programmalijst daaronder geactualiseerd. Met de toetsen △ markeert u een programma dat u wilt zien (programma dat bezig is), noteren of opnemen.

Product Access to: 20.0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 12839 NDR WurschBox 12839 14839 AHD WurschBox 26185 MDD Over the purchase Schlegenergebnis 27533 NDR Blues to His 2825 NDR Blues to His 12839 NDR WurschBox 14839 AHD WurschBox Bakkeran en mit OK sontekoren Cpname i Info Dog (Gz 4.8/12.00) Converware (Munich) Lino Tendera (Adu)

Als u op de gele toets drukt, wordt het kader geel. Nu kunt u onderwerpen selecteren. Met de pijltjestoetsen < > kunt u uw persoonlijke onderwerpen, alle onderwerpen of de diverse themagebieden zoals film, nieuws, show, muziek enz. selecteren. De programmalijst daaronder wordt op basis hiervan geactualiseerd. Met de toetsen ∇ ∆ markeert u een programma dat u wilt zien (programma dat bezig is), noteren of opnemen.

Als u op de blauwe toets drukt, wordt het kader blauw. Dit blauwe kader staat voor zender-keuze. Met de pijltjestoetsen ◀ ▷ kiest u tussen voorkeurzenders, alle zenders of de zender die op het moment is ingesteld. U kunt een andere zender kiezen door met ▷ naar “...” te gaan, in het volgende menu een zender te kiezen en de gemaakte keuze met OK op te slaan.

Naast de bedieningsinstructies voor de gekleurde toetsen worden ook de actuele instellingen op het scherm weergegeven.

Tijd direct invoeren

De tijd kunt u ook direct invoeren met de cijfer-toetsen van de afstandsbediening. Nadat het eerste cijfer is ingevoerd, wordt de tijd naast het symbool van de groene toets eerst aangegeven met sterretjes, die daarna ververvangen worden door de ingevoerde cijfers. De markering springt naar het eerstvolgende programma dat mogelijk is. U moet vier cijfers invoeren, bijv. 2100.

Als het al later is dan de ingevoerde tijd, wordt de ingevoerde tijd toegepast op de volgende dag.

Programma bekijken of noteren

Het met de toetsen ∇ △ gemarkeerde programma kunt u noteren door op de OK-toets te drukken. Als u het programma noteert, wordt voor de naam ervan een + teken gezet. Zodra het programma begint, wordt er hiernaar overgeschakeld of krijgt u een melding te zien.

Opname met videorecorder of digitale recorder (DR) programmeren

U bereidt het met de toetsen ▽ △ gemarkeerde programma voor opname voor door op de rode toets te drukken. Bij "Timeropname" kiest u DR (digitiale recorder) of VCR en u geeft aan of het gaat om een eenmalige opname of om een serie. Voor de naam van het programma wordt een rode punt gezet.

Als u een programma markeert waarbij al een rode punt staat, kunt u de timergegevens met de rode toets weer wissen (de rode punt verdwijnt).

Gedetailleerde informatie oproepen

Als er gedetailleerde informatie over het gemarkeerde programma beschikbaar is, ziet u ook de T-toets op het scherm. Met deze toets kunt u de gedetailleerde informatie oproepen.

Overige functies in het EPG-menu

Overzicht van genoteerde programma's

De door u genoteerde programma's vindt u in een overzicht; dit geldt ook voor DVB-radioprogramma's.

TV inschakelen

Op het tijdstip waarop een programma dat u genoteerd heeft, begint, kunt u het TV-toestel automatisch vanuit de stand-by-modus laten inschakelen. Als u op dat tijdstip niet aanwezig bent, zorgt een ingebouwde beveiliging ervoor dat het TV-toestel na 5 minuten weer wordt uitgeschakeld.

Genoteerd programma melden/starten

Als het TV-toestel op het tijdstip waarop het geno- teerde programma begint, ingeschakeld is, kunt u laten melden dat het programma begint en direct naar dit programma laten overschakelen.

Regels beknopte info

Over een groot aantal programma's is er beknopte informatie beschikbaar. Stel in hoeveel regels de informatie mag innemen of schakel de optie "Regels beknopte info" uit.

Starten met EPG

Als u de EPG-modus start, kunt u uw laatste instellingen voor onderwerp en zenderkeuze handhaven of met alle onderwerpen en alle zenders beginnen.

Gebruiksmodi

EPG-instellingen

Als u van aanbieder verandert of gegevens van andere zenders wilt verzamelen, kunt u dit doen in het EPG-menu.

Aanbieders zoeken

EPG aan/uit

EPG-menu oproepen

EPC-menu Overzicht van de aangetekende progr. Aanbidsers-/ransoraelactie Voorkeurzenders Persoontijk onderwarpenselactie TV nachselaan Neg Aangstokend programma Esraf melden Overige ... i Info M Terug E Ende

"Aanbieders-/zenderselectie" markeren

oproepen

Antiezers选购 36AT PRO7 R1L2 TV 5 TRY 1 Aanboders ● Antiebers zastken i Info <30> selecteren en met ● Antiebers vastleggen M Torug OK avomomen ● Zondensobate E Ethniz

Eventueel het zoeken van aanbieders starten (groene toets). Dit kan enige tijd duren.

Aanbieder markeren

Aanbieder overnemen

Nu worden de aangeboden zenders gezocht en wordt er een lijst getoond van TV-zenders waarvan gegevens worden overgragen. Ga met de OK-toets verder naar "Aanbiedersselectie". Als de aangeboden zenders voldoen aan uw wensen, gaat u met de blauwe toets verder naar "Zenderselectie".

Zenders voor EPG selecteren

Selecteer hier de zenders waarover er informatie verzameld moet worden.

Zenderselectie.3SAT 0 VIDEOS 1-4-RD 2-2DF 3-SATL 4-TT 5-VOX 6-5-RTL 7-T-N-TV 8-3SE- 9-5-RTL 10-MR 11-MTR 12-MTR 13-MTR 14-MTR 15-MTR 16-MTR 17-MTR 18-MTR 19-MTR 20-MTR 21-MTR 22-MTR 23-MTR 24-MTR 25-MTR 26-MTR 27-MTR 28-MTR 29-MTR 30-MTR 31-MTR 32-MTR 33-MTR 34-MTR 35-MTR 36-MTR 37-MTR 38-MTR 39-MTR 40-MTR 41-MTR 42-MTR 43-MTR 44-MTR 45-MTR 46-MTR 47-MTR 48-MTR 49-MTR 50-MTR 51-MTR 52-MTR 53-MTR 54-MTR 55-MTR 56-MTR 57-MTR 58-MTR 59-MTR 60-MTR 61-MTR 62-MTR 63-MTR 64-MTR 65-MTR 66-MTR 67-MTR 68-MTR 69-MTR 70-MTR 71-MTR 72-MTR 73-MTR 74-MTR 75-MTR 76-MTR 77-MTR 78-MTR 79-MTR 80-MTR 81-MTR 82-MTR 83-MTR 84-MTR 85-MTR 86-MTR 87-MTR 88-MTR 89-MTR 90-MTR 91-MTR 92-MTR 93-MTR 94-MTR 95-MTR 96-MTR 97-MTR 98-MTR 99-MTR 100-MTR

Met + gemarkeerde zenders zijn voorkeurzenders. Over met E (terrestrische, kabel- en analoge satellieten) en D (digitale) gemarkeerde zenders worden er gegevens verstrekt door de aanbieder; deze zenders zijn al gemarkeerd (blauwe letters).

Zender markeren/markering opheffen

Rood: alleen voorkeurzenders markeren

Groen: alle zenders markeren

Geel: alleen deze zender markeren

Terug naar het EPG-menu

Gegevensverzameling in-/uitschakelen

In het EPG-menu onder "Overige" "Gegevensverzameling" markeren

Gegevensverzameling aan/uit selecteren

EPG-menu Overgrise... Gagevensverzerneling Utt Asn Regels beknopts into gaen Starten met EPG Lastste instelling i Info M Trug E Einie

Als u bijv. geen EPG-aanbieders kunt ontvangen en er in uw TV-toestel geen DVB is ingebouwd, moet u de functie "Gegevensverzameling" uitschakelen.

Gegevens verzamelen

Nadat u deze instellingen heeft opgeslagen en telkens nadat het toestel met de netschakelaar is uitgeschakeld, moeten eerst de gegevens worden verzameld. Daartoe kiest u de zender die u als aanbieder heeft gedefinieerd, en laat u het toestel ongeveer 1 uur op deze zender staan. U kunt het toestel ook in de stand-by-modus zetten. Na ongeveer 2 minuten gaat naast het rode lampje ook het groene ampje branden. Het verzamelen van gegevens duurt ongeveer 1 uur, bij toestellen met DVB-module iets langers. Als het toestel in de stand-by-modus staat, worden de gegevens 's nachts tussen 2 en 5 uur automatisch verzameld.

Favoriete onderwerpen definiëren

U vindt de programma's die u interesseren, sneller als u uw favoriete onderwerpen definieert. Markeer in het EPG-menu "Persoonlijke onderwerpenselectie" en kies uw favoriete onderwerpen.

Met de toets 📁 schakelt u de radiomodus in en uit. Als er minimaal één satelliettuner en eventueel een DVB-module in uw TV-toestel is ingebouwd, kunt u via uw TV-toestel ook radiozenders ontvangen. Als geen van deze extra modules is ingebouwd, kunt u via het zenderoverzicht of met de toetsen ▼ ▲ alleen de geluidsingangen selecteren en de radiozenders via deze ingangen laten weergeven.

Gebruiksmodi

Teletekstmodus

Via teletekst wordt informatie uitgezonden, bijv. nieuws, weer, sport, programmaoverzichten en ondertiteling.

Teletekst aan/uit

Veel zenders gebruiken het bedieningssysteem TOP, sommige FLOF. Uw toestel ondersteunt beide systemen. De pagina's zijn ingedeeld op themagebied en onderwerp. Na inschakeling van teletekst worden maximaal 3500 pagina's opgeslagen, waardoor deze snel opgeroepen kunnen worden.

Pagina's selecteren met de gekleurde toetsen

De gekleurde balken (bij TOP) resp. de ge- kleurde tekst (bij FLOF) op de voorlaatste regel geven aan met welke kleur toets u naar een bepaald themagebied en onderwerp kunt bladeren.

Rood: terug naar de vorige pagina (niet bij FLOF)

Groen: verder naar de volgende pagina (niet bij FLOF)

Geel: naar het volgende onderwerp (alleen bij TOP en FLOF)

Blauw: naar het volgende themagebied (alleen bij TOP en FLOF)

Overige functies voor het selecteren van pagina's

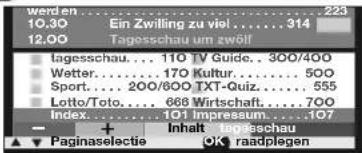

Een op de pagina aangegeven paginanummer markeren (page catching) en met

werden 223 10.30 Ein Zwilling zu viel.... 314 12.00 Tagesschau um zwölf Tagesschau.... 110 TV Guide.... 300/400 Wetter.... 170 Kultur.... 500 Sport.... 200/800 TXT-Quiz.... 555 Lotto/Toto.... 668 Wirtschaft.... 700 Index.... 101 Impressum.... 107 Inhalt Insgeschau Paginaselectie OK raadplegen

oproepen

Van de ene naar de andere subpagina bladeren. Op de onderste menuregel kunt u zien welke subpaginia's al opgeroepen kunnen worden.

Overzichtspagina 100 oproepen

De TOP-tabel is een teletekst-overzicht in de vorm van een lijst. Deze tabel kan alleen worden opgeroepen bij zenders met het TOP-bedienings-systeem.

LICEMBER Literature Materielle Amerie Sport TV Guide ACI, die APD inorgan PS Servicios TV Guide 2 Kuür Gewerbrechnet zahara Viter Worferungs Bildige Pagelet Pierion art. Gruppe Elektronik Pages and other in front OR in Toping Thing Ends

TOP-tabel oproe- pen

Themagebied markeren

Onderwerp- kolom selecteren

Onderwerp markeren

Pagina laten zien

Paginanummer direct invoeren

Weergave van de teletekstpagina's

Automatisch verspringende pagina's vastzetten (HOLD)

Vergroten: bovenste gedeelte – onderste gedeelte – normaal formaat

TV-beeld in-/uitschakelen (split-tekst)

Teletekstmenu oproepen Hier vindt u functies als "Nieuwsflits", "Tonen" van verborgen informatie, overschakelen naar andere zenders (als er een tweede tuner beschikbaar is), 4-cijferig subpaginanummer direct invoeren (als de subpagina's niet automatisch wisselen), videotimerop-names via teletekst programmeren of de timeroverzicht oproepen. Bij de instellingen vindt u de menu's om de overzichtspagina's, de ondertitelpagina's en uw persoonlijke teletekstpagina's te definiëren.

Volume instellen

In de teletekstmodus kunt u het volume instellen, nadat u de geluid uit/aan-toets 1 heeft ingedrukt.

Gebruiksmodi

Video-modus

Met de video-knoppenbalken kunt u Loewe videorecorders en Loewe DVD-spelers bedienen, ook als deze aan het oog zijn onttrokken. De video-apparaten moeten via de Euro-AV-bussen (scart) aangesloten en via het menu "Aansluitingen" aangemeld zijn.

De functie Digital Link van de Loewe videorecorder moet ingeschakeld worden. Alleen dan kunt u de knoppenbalk gebruiken. Ook voor timer-opnames van satellietprogramma's die door het tv-toestel worden bestuurd, heeft u Digital Link of Digital Link Plus nodig.

U kunt maximaal drie knoppenbalken oproepen, maar alleen knoppenbalken van aangemelde videorecorders en DVD-spelers worden in beeld gebracht.

Video-knoppenbalk in-/uitschakelen

DVD STOP VCR STOP i Info M Menu E Einde

Video-knoppenbalk selecteren, als er meer dan één videorecorder is aangesloten of er een DVD-speler en een videorecorder zijn aangesloten.

Functie selecteren

VCR/DVD in-/uitschakelen

Video-ingang (Euro-AV-bus) voor de videorecorder selecteren

Terugspoelen (alleen bij VCR) resp. zoekmodus terug

Stoppen (STOP)

Weergave (PLAY)

▶▶ Doorspoelen (alleen bij VCR) resp. zoekmodus voorwaarts ■■ Stilstaand beeld (PAUZE) ▶▶ Volgende hoofdstuk (alleen bij DVD) ◀◀ Vorige hoofdstuk (alleen bij DVD) ● Opname OK Geselecteerde functie uitvoeren.

Als u een opname start, wordt het programma opgenomen van de zender die op dat moment is ingeschakeld. U kunt uw TV-toestel nu niet op een andere zender zetten; deze functie is geblokkeerd. Pas als de opname beeindigd is, kunt u een andere zender kiezen.

Uitzonderingen:

1. Als er meer dan één tuner (geen PIP-tuners) in uw TV-toestel is ingebouwd, kunt u met de tweede tuner een programma op een andere zender bekijken.
2. Ook het signaal van een AV-aansluiting kunt u bekijken (bijv. DVD-speler of een tweede videorecorder).
3. Bij een videorecorder met Digital Link Plus wordt voor de opname de tuner van de videorecorder gebruikt (niet voor satellietzenders).

Video-menu

Video-menu oproepen

Het video-menu biedt u de volgende mogelijkheden:

In het menu "Timer" kunt u de timergegevens achteraf wijzigen, de gegevens wissen en nieuwe opnames programmeren.

In het menu "Opname" kunt u via EPG, teletekst of handmatig de timer programmeren.

Als er een digitale recorder is ingebouwd, kunt u met "DR-archief" het archiefoverzicht oproepen. Vanuit het menu "Aansluitingen" kunt u AV-apparaten aan- en afmelden. Met het menu "Digital Link Plus gegevensuitwisseling" worden de zendergegevens van uw tv-toestel (geen satellietzenders) overgedragen naar de Digital Link Plus videorecorder.

In het menu "Instellingen" kunt u de voorloopen nalooptijd van een opname en de serie-opnametolerantie invoeren.

Digital Link Plus videorecorders beschikken over de mogelijkheid de programmagegevens van het TV-toestel via de Euro-AV-kabel over te dragen naar de videorecorder (geen satellietzenders). Na iedere wijziging in het programmageheugen van uw TV-toestel of videorecorder wordt er gevraagd of er gegevensoverdracht moet plaatsvinden. Voor het opnemen met een Digital Link Plus videorecorder wordt altijd het ontvanggedeelte van de videorecorder gebruikt (geen satellietzenders); de tuner van het TV-toestel blijft beschikbaar voor televisiekijken.

Loewe videorecorders beschikken bovendien over Digital Link, een systeem voor het besturen van Loewe videorecorders via de Euro-AV-kabel. Als uw Loewe videorecorder alleen over Digital Link beschikt, wordt bij het opnemen de tuner van het televisietoestel gebruikt. Als u uw Loewe video-recorder aan het oog heeft onttrokken, kunt u de videorecorder met de Loewe afstandsbediening bedienen. Bediening via de video-knoppenbalk is met Digital Link eveneens mogelijk.

Digital Link moet via de videorecorder worden ingeschakeld.

Gebruik alleen Euro-AV-kabels die volledig bedraad zijn, omdat Digital Link resp. Digital Link Plus anders niet functioneert.

Gebruik van extra apparatuur

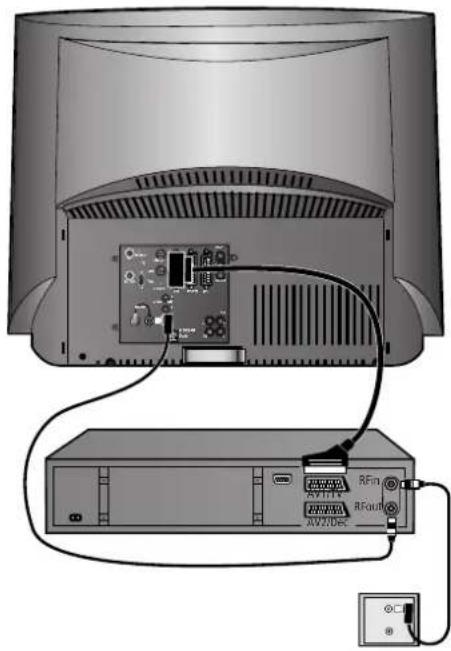

Apparatuur aanmelden

Bij het programmeren van uw televisietoestel heeft u met de aansluitwizard alle aangesloten apparaten (videorecorder, camcorder, DVD-speler, DVD-recorder, Loewe audio installaties, pay-tv-decoder, Loewe huis-besturing, intercom) al aangemeld en aangesloten. Als u nog meer of andere apparaten wilt aansluiten, moet u met de optie "Aansluitingen" uit het tv-menu de aansluitwizard oproepen.

Naast de aansluiting via de Euro-AV-bussen moet u ook een aansluiting van de antenne (alleen antenne-inrichting of kabelinstallatie) via de videorecorder met het tv-toestel tot stand brengen. Daarmee kan zowel de tuner in de videorecorder als die in het tv-toestel het antennesignaal ontvangen.

Als het tv-toestel is uitgerust met een DVB-T module, moet u de videorecorder verbinden met de IN-bus van deze module.

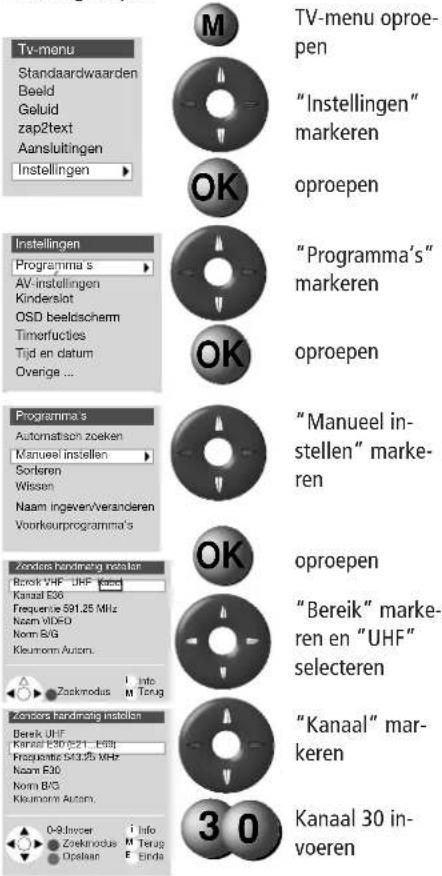

De zender van de VCR zoeken en opslaan (als er geen Euro AV-kabel aanwezig is)

Schakel de testzender van de videorecorder in of plaats een bespeelde cassette in het apparaat en start de weergave.

Roep vervolgens op het TV-toestel zender 0 op (standaard ingesteld op kanaal 36). Selecteer onder "AV-selectie" de eerste menu-optie (VCR). Om te voorkomen dat er bij het zoeken van de zender "normale" televisiezenders worden gevonden, moet u de antennestekker uit de antenne-ingang van de videorecorder lostrekken (de stekker waarvan de kabel naar de antenne-inrichting loopt).

TV-menu oproe- pen

"Instellingen" markeren

oproepen

"Programma's" markeren

oproepen

"Manueel in- stellen" marke- ren

oproepen

"Bereik" marke- ren en "UHF" selecteren

"Kanaal" mar- keren

Kanaal 30 in- voeren

Kanaal zoeken (blauwe toets)

Als de zender is gevonden:

opslaan (rode toets)

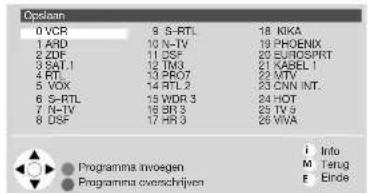

Er verschijnt een overzicht van opgeslagen zenders op het beeldscherm.

Opsplan 0 VCR 9 S-RTL 18 KKA 1 A&D 10 N-TV 19 PHOENIX 2 ZDF 11 DSF 22 ESPRPT 3 SAT.I 12 TM3 21 KABEL I 4 RT 13 PRO7 22 MTV 5 VOX 14 RTL 2 23 CNN INT. 6 S-RTL 15 WDR 3 24 HOT 7 N-TV 16 SR 3 25 TV 9 8 DSF 17 HR 3 26 VIVA Programma inogen Info Programma overschrijven M Terug E Einde

Zender overschrijven (zender 0 gemarkeerd)

Menu's uitschakelen

Sluit de eerder losgetrokken antennestekker weer aan op de videorecorder.

Als er nu storingen optreden, omdat een TV-zender uitzendt via het kanaal dat ook door de videorecorder wordt gebruikt, moet u het zendkanaal van de videorecorder veranderen (zie de gebruiksaanwijzing van de videorecorder) en de zender van de videorecorder op het TV-toestel opnieuw zoeken.

Gebruik van extra apparatuur

Videoweergave

U heeft verschillende mogelijkheden om het beeld en geluid van de videorecorder, DVD-speler of camcorder via uw tv-toestel te laten weergeven:

1. U gebruikt de Euro-AV-bussen van het tv-toestel en de videorecorder. Dit is de beste van alle mogelijkheden met een goede beelden geluidskwaliteit. Voor camcorders kunt u het beste de frontbussen AVS gebruiken. Bij een Digital Link Plus videorecorder wordt het beeld van de videorecorder weergegeven vanaf de actuele programmaplaats. Bij een standaardvideorecorder, een dvd-speler of een camcorder selecteert u via de functie "AV-selectie" of via het zender-overzicht de AV-bus waarop het video-apparaat is aangesloten. Videorecorders geven tijdens de weergave een schakelspanning af, die het tv-toestel kan analyseren (kunt u voor iedere videorecorder activeren via de aansluitwizard of door in het TV-menu – Instellingen – AV-instellingen – Schakelspanning inschakelen op "Ja" te zetten). In dit geval wordt het beeld van de videorecorder net als bij Digital Link Plus videorecorders weergegeven vanaf de actuele programmaplaats.
2. Aangemelde Loewe videorecorders en DVD- spelers kunt u ook bedienen met de video- knoppenbalk. Meer hierover is te vinden op blz. 19.
3. U gebruikt de antenneverbinding tussen videorecorder en tv-toestel. Het geluid wordt alleen in mono weergegeven. Kies hiervoor onder AV-selectie de eerste menu-optie, bijv. VIDEO.

AV-zender oproepen via de functie AV-selectie

AV-selectie oproepen

AV-selectie VIDEO AV1 AV2 AV3 AVS

AV-bus of VIDEO voor zender van de videorecorder selecteren.

Nu ziet u het beeld van het aangesloten AV-apparaat.

AV-zender oproepen via het zenderoverzicht

Zenderoverzicht oproepen

Programmersvericht: TV Op nummer AVS 6 S-RTL AV3 7 N-TV AV2 8 DSF AV1 9 TV3 0 VIDEO 10 PRO7 1 ARD 11 RTL 2 2 ZOR 12 WDR 3 3 SAT.1 13 BR 3 4 RTL 14 HR 5 VOX 15 MDR 3 0 - 9 Zenderselectie: Selectoren en met OK bevestigen Zenders wijzigen Info Favorite zenders Menu Sortering wijzigen Einde

Bij sortering op nummer vindt u de AV-bussen altijd aan het begin van het overzicht zonder nummers.

Markeer de AV-bus

Gemarkeerde AV-bus oproepen

Nu ziet u het beeld van het aangesloten AV-apparaat.

Gebruik van extra apparatuur

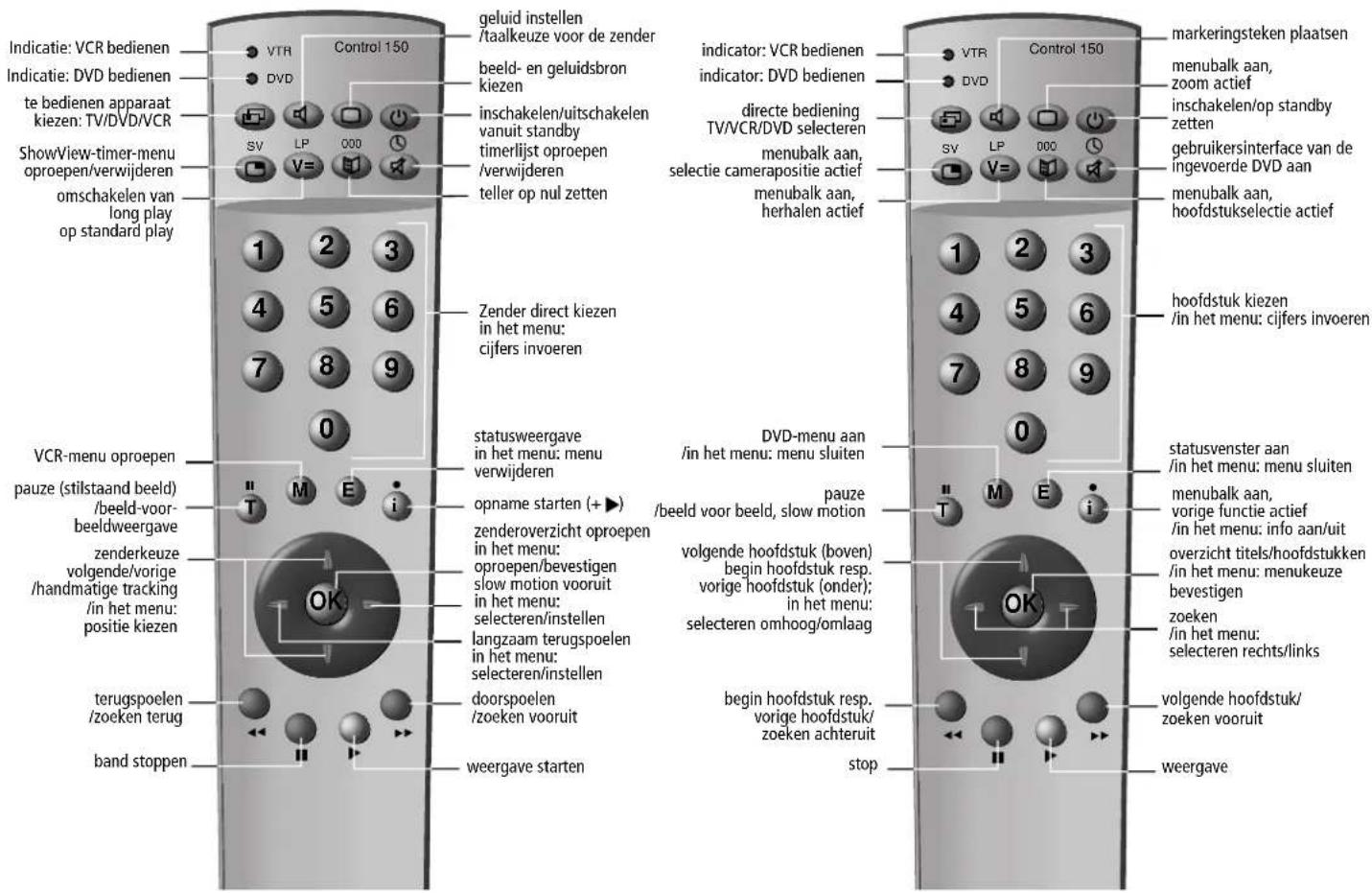

Loewe videorecorder en Loewe DVD-speler direct bedienen

U kunt de afstandsbediening van uw TV-toestel ook omzetten op het bedienen van Loewe videorecorders en Loewe DVD-spelers. U kunt deze apparaten direct bedienen of, als ze aan het oog zijn onttrokken, via het TV-toestel. Dan moet bij de videorecorder de functie Digital Link worden ingeschakeld.

Te bedienen apparaat selecteren:

voor videorecorder:

het lampje VTR op de afstands- bediening brandt ...

opnieuw indrukken: het lampje DVD gaat branden ...

nogmaals indrukken: er branden geen lampjes meer; de TV-bediening is geactiveerd.

Als er is omgeschakeld naar VTR of DVD, kan het TV-toestel niet bediend worden. Schakel in dit geval terug naar TV of wacht 20 seconden tot de afstandsbediening automatisch terugschakelt naar TV-bediening (geen van de lampjes brandt).

Loewe videorecorders VV3600H, VV8500H und VV5000M kunnen met deze afstandsbediening niet worden bestuurd. Gebruikt de originele afstandsbediening of de video-knoppenbalk.

Functies voor Loewe videorecorders

Indicatie: VCR bedienen Indicatie: DVD bedienen te bedienen apparaat kiezen: TV/DVD/VCR ShowView-timer-menu oproepen/verwijderen omschakelen van long play op standard play VCR-menu oproepen pauze (stilstaand beeld) /beeld-voor- beeldweergave zenderkeuze volgende/vorige /handmatige tracking /in het menu: positie kiezen terugspoelen /zoeken terug band stoppen geluid instellen /taalkeuze voor de zender beeld- en geluidsbron kiezen inschakelen/uitschakelen vanuit standby timerlijst oproepen /verwijderen teller op nul zetten Zender direct kiezen in het menu: cijfers invoeren statusweergave in het menu: menu verwijderen opname starten (+►) zenderoverzicht oproepen in het menu: oproepen/bevestigen slow motion vooruit in het menu: selecteren/installen langzaam terugspoelen in het menu: selecteren/installen doorspoelen /zoeken vooruit weergave starten indicator: VCR bedienen indicator: DVD bedienen directe bediening TV/VCR/DVD selecteren menubalk aan, selectie camerapositie actief menubalk aan, herhalen actief DVD-menu aan /in het menu: menu sluiten pauze /beeld voor beeld, slow motion volgende hoofdstuk (boven) begin hoofdstuk resp. vorige hoofdstuk (onder); in het menu: selecteren omhoog/omlaag begin hoofdstuk resp. vorige hoofdstuk/ zoeken achteruit stop markeringsteken plaatsen menubalk aan, zoom actief inschakelen/op standby zetten gebruikersinterface van de ingevoerde DVD aan menubalk aan, hoofdstukselectie actief hoofdstuk kiezen /in het menu: cijfers invoeren statusvenster aan /in het menu: menu sluiten menubalk aan, vorige functie actief /in het menu: info aan/uit overzicht titels/hoofdstukken /in het menu: menukeuze bevestigen zoeken /in het menu: selecteren rechts/links volgende hoofdstuk/ zoeken vooruit weergave

Functies voor Loewe DVD-spelers

Wat te doen als ...

Probleem	Mogelijke oorzaak	Oplossing
Verschillende menu-opties kunnen niet worden opgeroepen (grijs weergegeven) resp. de menu's voor de gebruiksmodi EPG en teletekst kunnen niet worden opgeroepen	"Vereenvoudigde bediening" in de hoofd-informatie is geactiveerd	Deactiveer "Vereenvoudigde bediening" onder Hoofdinformatie. Druk op de i-toets, selecteer "Keuze van het bedieningsniveau" en bevestig uw keuze met OK. Stel "Vereenvoudigde bediening" in op "Nee".
In het Video-menu worden "Timeropname", "Timer veranderen" en "Timer wissen" niet weergegeven.	Geen videorecorder aangemeld	Meld de videorecorder aan onder TV-menu – Aansluitingen.
In het Video-menu kan "Aansluitingen" niet worden opgeroepen (grijs weergegeven)	a) Er wordt op het moment een timeropname gemaaktb) U bent op het moment via de video-knoppen-balk van het TV-toestel aan het opnemen	a) Wacht tot de timeropname beëindigd is of wis de timer.b) Wacht tot u de opname heeft gestopt.
In het TV-menu kan de menu-optie "Programma's" en in de hoofdinformatie de optie "Programma's automatisch zoeken" niet worden opgeroepen	Het kinderslot is geactiveerd. Als deze menu's toegankelijk zouden zijn, zouden kinderen de zenders toch kunnen instellen.	Deactiveer het kinderslot voor bepaalde programma's: schakel in het TV-menu – Instellingen – Kinderslot uit of voer de PIN in.
De besturing van de Loewe videorecorder via de video-knoppenbalk en de timer functioneert niet of niet goed	a) In de videorecorder is de functie Digital Link niet geactiveerd of niet beschikbaarb) De Euro-AV-kabel is niet aangeslotenc) De videorecorder is niet aangemeld	a) Activeer Digital Link in de videorecorder (zie de gebruiksaanwijzing van de videorecorder).b) Sluit de Euro-AV-kabel aan.c) Meld de videorecorder aan.
Algemene probelemen bij het aansluiten van externe apparatuur via een AV-ingang	a) Het apparaat is in het menu "Aansluitingen" niet aangemeld of anders aangesloten dan in het aansluitschema is aangegevenb) De AV-norm is onjuist ingesteldc) Het AV-signaal is onjuist ingesteld	a) Vergelijk onder "Hoofdinformatie" - "Aansluitingen" het aansluitschema met de daadwerkelijke installatie en sluit de apparatuur op de aangegeven manier aan.b) Stel de norm juist inc) Stel het AV-signaal juist in.Als bij AV-norm of AV-signaal "Automatisch" is ingesteld, kan dit bij afwijkende signalen tot foutieve identificaties leiden. In dat geval moeten de norm en het signaal volgens de gegevens in de gebruiksaanwijzing van het externe apparaat worden ingesteld.
Beeld horizontaal verschoven	Het TV-toestel staat op het zuidelijk halfrond (bijv. Australië, Zuid-Afrika)	Stel de horizontale positie in:1. Roep met i de hoofdinformatie op.2. Roep Index – Beeld instellen – Horizontaal verschuiven op.3. Stel de horizontale beeldpositie in.

Wat te doen als ...

Probleem	Mogelijke oorzaak	Oplossing
Aansluiting van een decoder functioneert niet of niet goed	a) Het signaal wordt niet gedecodeerd, omdat in het TV-menu – Aansluitingen niet de juiste decoderstations zijn geselecteerdb) Bij gebruik van de decoder is er geen geluid, omdat in het TV-menu – Aansluitingen het decodergeluid verkeerd is toegewezen	a) Volg nogmaals de instructies in het TV-menu– Aansluitingen op en selecteer de juiste decoderstations.b) Volg nogmaals de instructies in het TV-menu – Aansluitingen op en selecteer de juiste geluidsbron (Decoder, TV of autom.), zie de handleiding van de decoder.
Geen geluid via de TV-luidsprekers	a) In het geluidsmenu is onder "Geluid" de optie "Geluid via ..." niet ingesteld op "TV"b) Bij toestellen met een 9-polige vierkante bus aan de achterkant is er niets op deze bus aangesloten	a) Verander de instelling in "TV".b) Op de vierkante bus moet een blinde stekker met bruggen, Loewe Concertos, de zender van de huisbesturing, Home Automation of een subwoofer aangesloten zijn.
Alle menu's verschijnen in de verkeerde taal	De menutaal is per ongeluk verkeerd ingesteld	Stel uw menutaal in:1. Schakel beeld-in-beeld (PIP) en alle menu-teksten e.d. uit (E-toets)2. Roep het TV-menu op (M-toets)3. Selecteer de laatste menu-optie en druk op de OK-toets4. Selecteer de laatste menu-optie op de laatste pagina en druk op de OK-toets5. Kies nu de juist taal en6. ... bevestig uw keuze met OK.
Digital Link Plus functioneert niet	a) De videorecorder is niet als Digital Link Plus-apparaat aangemeld of op de verkeerde bus aangeslotenb) De Euro-AV-kabel ist niet volledig bedraad (op pen 10 is niets aangesloten)c) Sommige videorecorders kunnen de zenders alleen bij ingebruikneming van het TV-toestel overnemend) Alle of sommige terrestrische en kabelzenders zijn opgeslagen onder programmaplaatsen ≥ 99	a) Meld onder "Aansluitingen" de Digital Link Plus videorecorder aan en sluit deze volgens het schema aan.b) Vervang de Euro-AV-kabel.c) Reset de videorecorder, zodat de standaard-instellingen weer actief zijn (zie de gebruiks-aanwijzing van de recorder).d) Hersorteer de terrestrische en kabelzenders zodanig dat deze allemaal een nummer tussen 1 en 99 hebben.
Bij teletekst worden verschillende tekens ver-keerd weergegeven	In het teletekstmenu is de verkeerde tekenset ingesteld	Stel de juiste tekenset in: Teletekstmenu – Instel-lingen – Tekenset – Standaard of de juiste teken-set.

Technische gegevens

Mechanisch

Aconda 9272 art.nr. 63460

Aconda 9372 art.nr. 63461

Afmetingen (cm) 80,5x59x54,5 (bxhxd)

Gewicht (kg) 44

Beeldbuis Real Flat-Line

Formaat 4:3

Beeldschermklasse 72 cm, zichtbaar 68 cm

Aconda 9281 HD art.nr. 63462

Aconda 9381 HD art.nr. 63463

Afmetingen (cm) 85,5x62,5x57,5 (bxhxd)

Gewicht (kg) 55

Beeldbuis Real Flat-Line HD

Formaat 16:9

Beeldschermklasse 81 cm, zichtbaar 76 cm

Elektrisch

Chassistype Media Plus (Q2550H)

Rasterfrequentie PAL/Secam 100 Hz

PAL 60/NTSC 60 Hz proscan

Full Digital 100 AMD */DMI/DMM/DNC

Voeding 220V tot 240V/50–60Hz

Opgenomen vermogentijdens gebruik ca. 145 watt

Stand-by <2,5 watt

Omgevingstemperatuur 5° – 40° Celsius

Tuner VHF/UHF/kabel

(Hyperband 8 MHz) 42 MHz – 860 MHz

Programmaplaatsen 220/met DVB 1470

TV-normen ^* B/G, I, DK, L, L', M, N

Kleurennnormen* PAL, SECAM,

NTSC, NTSC 4,43

Audio-muziekvermogen 2 x 40 watt/4ohm

Teletekst HiText (Level 2.5)

Aansluitingen

Mini-DIN (front)	video IN	Y/C (S-VHS/Hi8)
Cinch (front)	video IN	CVBS (VHS/8mm)
Cinch (front)	audio IN	L+R
Jack 6,3mm (front) hoofdtelefoon		32-200 ohm
IEC-bus 75 ohm		antenne/kabel/DVB-T*
F-bus 75 Ohm*		SAT en SAT A/D

Vierkante bus 9-polig actieve luidspreker-

systemen

Mini-DIN 9-polig besturing draaibare voet

Mini-DIN 8-polig service en audio installations

(L-Link)

Cinch* center OUT centersignaal

Cinch* subwoofer OUT LFE-signaal

* afhankelijk van uitvoering en type toestel of als uitbreidingsmogelijkheid

** OUT alleen bij Digital Link Plus videorecorder

*** OUT monitoring beeld en geluid

Leverbaar toebehoren

Racks

Informeer hiernaar bij uw leverancier; hij kan u uit het Loewe productprgramma het rack leveren dat bij uw type past.

Loewe audio-installaties en actieve- luidsprekersystemen

Bij combinatie van een Loewe tv-toestel met een Loewe audio-installatie en een Loewe luidsprekersysteem ontstaat er een home cinema systeem waarvan de componenten perfect op elkaar zijn afgestemd. Dat geldt niet alleen voor het design maar ook voor de techniek en brengt bovendien met zich mee dat het systeem bijzonder gemakkelijk te bedienen is.

Digital RecorderPlus

in het tv-toestel ingebouwde vaste schijf voor het opnemen en weergeven van tv-programma's. Afhankelijk van de gekozen opname-kwaliteit bedraagt de opnamecapaciteit maximaal 100 uur.

U kunt timeropnames programmeren die dan op de vaste schijf worden opgeslagen, en deze later overzetten naar een videorecorder of dvd-recorder.

U kunt een programma tijdens uitzending laten opnemen. Afhankelijk van de instelling kunt u dan maximaal 2 uur van de programma's achteraf bekijken, gemiste fragmenten bekijken of het programma nogmaals bekijken. Het programma wordt terwijl verder opgenomen. Van een programma dat uitgezonden wordt, kunt u een archiefopname maken.

Bediening met de afstandsbediening RC2/RC3 (wordt meegeleverd met de Digital Recorder Plus uitbreidingsset).

Deze module kan alleen worden ingebouwd, als het tv-toestel niet is uitgerust met een Online-module.

Draadloze bediening van elektrische-installatie-componenten, zoals licht, markiezen en rolluiken via de afstandsbediening van de TV.

Afstandsbediening RC1

Bidirectionele systeemafstandsbediening voor het bedienen van alle Loewe producten, zoals TV, videorecorder, DVD en audiosysteem. Het bedienen van draadloze elektrische-installatie-componenten is eveneens mogelijk.

Single-/Twin-Sat-tuner en Digital-TV decoder (satelliet of terrestrisch)

Uw tv-toestel kan worden uitgebreid met SAT 6 of TWIN-SAT 6 (beide worden in het toestel geïntegreerd) en een Digital-TV decoder. Bij combinatie van deze componenten kunnen analoge en digitale satellietzenders ontvangen worden. Met de Digital-TV uitbreidingsset 1 Sat/Twin-Sat kunnen alle ongecodeerde digitale zenders worden ontvangen. Daarnaast is de Digital-TV uitbreidingsset 2 Sat/Twin-Sat-CI P leverbaar die geschikt is voor Premiere, en waarschijnlijk vanaf november 2003 de Digital-TV uitbreidingsset 2 T-CI voor terrestrische Digital-TV zenders.

Dolby Digital decoder

voor meerkanaals-weergave van het geluid van DVD-spelers in Dolby Digital bioscoopkwaliteit. De Dolby Digital decoder wordt in het TV-toestel geïntegreerd.

Online-module

voor een comfortabel gebruik van internet en e-mail met behulp van de afstandsbediening of het optionele infrarood-toetsenbord. Deze module kan alleen worden ingebouwd, als het tv-toestel niet is uitgerust met een digitale recorder.

Uitbreidingsset VGA-aansluiting voor een PC

Hiermee verandert u uw TV-toestel in een VGA-monitor (niet mogelijk in combinatie met de online-module).

IR-link

hiermee kunt u een aan het oog onttrokken videorecorder van een andere fabrikant of de d-box met de originele afstandsbediening via het televisietoestel bedienen.

Het design, de bediening en de technische eigenschappen van Loewe videorecorders zijn speciaal afgestemd op Loewe tv-toestellen. De recorders onderscheiden zich door een opvallende eenvoud van de dagelijkse bedieningsfuncties.

Loewe dvd-spelers

De dvd-spelers van Loewe zijn uitgevoerd in bij Loewe tv-toestellen passende vormen en kleuren. Ook bediening en techniek zijn op de tv-toestellen afgestemd. Bij combinatie vormen Loewe dvd-spelers en tv-toestellen een systeem dat vele voordelen biedt.

Service-adressen

Australië

International Dynamics Australasia Pty Ltd.

129 Palmer Street

AUS - Richmond, Victoria 3121

Tel. [phone]

Fax [phone]

Benelux

Loewe Opta Benelux NV/SA

Uilenbaan 84

B-2160 Antwerpen

Tel. [phone]

Tel. [phone]

Fax [phone]

Loewe Opta Nederland B.V.

Ravenswade, 54A1

NL-3439 LD Nieuwegein (Utrecht)

Tel. [phone]

Fax [phone]

Cyprus

Tsjechische Republiek

TIPA sdruzení

Dolní nám. 9

CZ-746 01 Opava 1

Tel: [phone]

Fax: [phone]

Turkije

Wijzigingen voorbehouden!

Met dit codenummer 3001 kan een geheime code en dus het Kinderslot worden opgeheven. Bewaar de code op eenveilige plek. 26
