MSB-8 - Subwoofer Marquant - Gratis gebruiksaanwijzing en handleiding

Merk	Marquant
Model	MSB-8
Type product	Subwoofer (caisson de basses) voor auto
Afmetingen (bij benadering)	30 x 30 x 30 cm
Gewicht (bij benadering)	5 kg
Voeding	12V DC (accu), stroomverbruik afhankelijk van volume
Stroomkabel vereiste dikte	Minimaal 0,75 mm² kern
Ingangen	RCA tulp (laagniveau) en hoog-niveau luidspreker ingangen (High input)
Uitgangsvermogen (geschat)	200 W RMS
Impedantie (geschat)	4 ohm
Frequentiebereik (geschat)	20 – 200 Hz
Frequentie regeling	80 Hz – 180 Hz (variabel)
Fase schakelaar	0°/180° instelbaar
Niveau regeling	Variabel (Level knop)
Automatische aan/uit	Via REM aansluiting (elektrische antenne draad)
Power LED	Brandt bij ingeschakelde versterker
Aansluitschema	Voeding: rood (+) aan B+, zwart (-) aan GND, REM aan schakeldraad
Behuizing	Verzegeld (gesloten) of basreflex? Niet gespecificeerd
Luidsprekergrootte	8 inch (20 cm) (modelnaam MSB-8)
Installatie	Voor inbouw in auto; aanbevolen door erkend inbouwstation bij gebruik van hoog-niveau ingangen
Onderhoud	Reinig met droge doek; vermijd vocht

Veelgestelde vragen - MSB-8 Marquant

Hoe sluit ik de MSB-8 subwoofer aan op mijn autoradio?

Sluit de voeding aan: rode draad op 12V+, zwarte op massa. Gebruik de RCA tulp uitgangen van de radio voor beste geluidskwaliteit. Indien geen RCA, sluit dan de luidsprekeruitgangen aan op de High input aansluiting. Verbind de REM draad met de schakeldraad van de radio (meestal geel).

Wat is de functie van de Phase schakelaar?

Met de Phase schakelaar kunt u de faserichting (0° of 180°) van de subwoofer aanpassen. Dit beïnvloedt hoe de bas zich mengt met de andere luidsprekers. Stel in op uw persoonlijke voorkeur afhankelijk van de akoestiek in de auto.

Hoe stel ik de frequentie in op de MSB-8?

Draai aan de Frequency knop om de kantelfrequentie in te stellen tussen 80 Hz en 180 Hz. Kies een lagere frequentie voor diepe bas of een hogere voor meer nadruk op de middenbas.

Waarom werkt de subwoofer niet na aansluiting?

Controleer of de Power LED brandt. Zo niet, controleer de voedingsaansluitingen (12V, massa, REM). Zorg dat de REM draad spanning krijgt van de radio. Verzeker u dat de volumen van de subwoofer en de radio niet op minimum staan.

Kan ik de subwoofer aansluiten zonder RCA-uitgangen?

Ja, gebruik de High input aansluitingen. Sluit de luidsprekerdraden van één kanaal (links of rechts) aan op de High input. Let op de plus en min. Een aftakking van een luidsprekerdraad is voldoende omdat lage tonen geen stereo-informatie bevatten.

Wat betekent de REM aansluiting?

REM (remote) is een schakeldraad die de versterker in- en uitschakelt. Sluit deze aan op de elektrische antenne-uitgang of een schakelbare 12V bron van de radio. Zo gaat de subwoofer aan wanneer de radio aan staat.

Welke draaddikte heb ik nodig voor de voeding?

Gebruik minimaal 0,75 mm² kern voor de 12V+ en massa aansluitingen. Bij hogere volumes kan dikkere draad nodig zijn om spanningsverlies te voorkomen.

Hoe stel ik het volume van de subwoofer goed in?

Begin met de Level knop op minimum. Zet de radio op een normaal luistervolume. Draai de Level knop langzaam omhoog tot de bas goed klinkt zonder vervorming. Pas eventueel de fase en frequentie aan voor de beste integratie.

Is de MSB-8 geschikt voor thuisgebruik?

De MSB-8 is ontworpen voor auto-installatie op 12V. Voor thuisgebruik heeft u een 12V voeding nodig met voldoende stroom, maar dit wordt niet aanbevolen vanwege veiligheid en prestaties.

Hoe onderhoud ik de subwoofer?

Reinig de behuizing met een zachte, droge doek. Vermijd water of reinigingsmiddelen. Controleer periodiek de aansluitingen op corrosie of loszittende draden.

GEBRUIKSAANWIJZING MSB-8 Marquant

A. Zorg ervoor dat de volume regelaar voordat u de versterker aansluit op minimum staat.
B. Bepaal of u de versterker d.m.v. de RCA tulp ingangen gebruikt of via de auto de luidspreker uitgangen van uw autoradio. Zie fig. 1+2
C. Sluit de voedingkabel aan de 12V accuspanning (rode + zwarte draad) en de REM draad (remote) voor het doen inschakelen van de versterker. (Fig. 3)
D. Controleer of de "Power" LED oplicht nadat u de voeding heeft aangesloten.
E. Regel de versterker naar behoeven af.

Grootsignaal en RCA ingang

Voor het aansluiten van een signaal bron, gebruikt u bij voorkeur de tulp uitgangen van uw autoradio. Het kan voorkomen dat uw autoradio helemaal niet over tulp RCA uitgangen beschikt, waardoor u bent aangewezen om de luidspreker uitgangen van de autoradio te gebruiken. Gebruik in dit geval de "High input" (Zie Fig.1)

I.V.M. de lastige en risicovolle aansluiting, verdient het de voorkeur om een radio met tulp uitgangen te gebruiken. Het verdient in dit geval de aanbeveling om de installatie door een erkend inbouwstation te laten aansluiten.

1. Maak een aftakking van één van de luidsprekerdraden. (linkerkanaal of rechterkanaal)
   Aangezien de lage tonen geen stereo informatie bevatten, heeft u slechts één kanaal nodig.
2. Sluit deze draden aan op de High ingangen van uw baskast.
3. Let bij het aansluiten goed op de + en -.

Fig.1

VOEDING (Power)

1.

Deze versterker beschikt over een elektronische aan/uit schakelaar waardoor deze universeel is te gebruiken bij autoradio's met en zonder elektrische schakeldraad. Sluit de elektrische antenne voeding van de autoradio aan op de "REM" aansluiting van de versterker. (Meestal de gele draad van uw autoradio) 2.

Sluit de rode + 12V draad altijd aan op de plus aansluitklem (B+), en zwarte -12V massa op de aansluitklem (GND) Let op dat u aansluit draden gebruikt met minimaal 0,75mm kern vanwege het hoge stroom bij hoog volume.

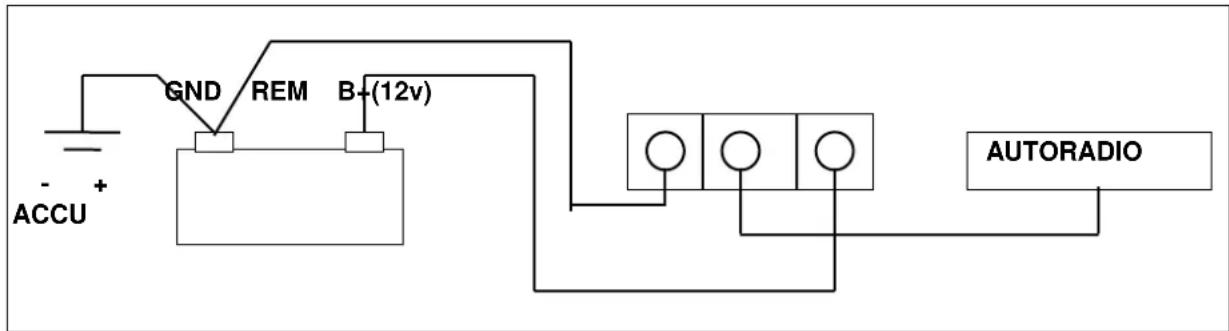

AANSLUITSCHEMA VOEDING

AFREGELING

Phase schakelaar:

Met deze schakelaar kunt u de faserichting van de wisselspanning regelen. Het dient naar eigen voorkeur te worden ingesteld, afhankelijk van de akoestiek van uw auto.

Frequency knop:

Regelt de frequentie tussen 80Hz en 180Hz.

Level knop

Regelt het volume van de subwoofer
