GEBRUIKSAANWIJZING HiPro 3000 DOMETIC

Deze gebruiksaanwijzing zorgvuldig bewaren;

s.v.p. doorgeven aan degene die het apparaat na U gebruikt. .

1.0 INLEIDING 4

2.0 UW EIGEN VEILIGHEID 4

2.1 Waarschuwingen en 4 veiligheidsadvies

2.2 Koelmiddelen 4

3.0 GARANTIE EN KLANTENSERVICE 4

4.0 INSTALLATIE 5

4.1 Doel van deze handleiding 5

4.7 Aansluiten aan het lichtnet 7

4.8 Wijzigen van scharnierophanging 8

4.9 Wijzigen van deuraanslag 9

4.10 Sierpaneel 10

5.0 GEBRUIKSINSTRUCTIES 11

5.1 Ingebruikname 11

5.2 Temperatuurregeling 11

5.4 Het herkennen van een lek 11

5.5 Plaatsing van het legrooster 12

5.6 Verlichting 12

5.7 Deursluitingscontrole 12

5.8 Handelwijze bij storingen 13

5.12 Afvoeren als afval 15

5.13 Tips voor energiebesparing 15

5.14 Verklaring van overeenstemming 15

1.0

INLEIDING

Wij feliciteren u met uw keuze voor de Dometic miniBar. We zijn ervan overtuigd dat uw nieuwe apparaat u in geen enkel opzicht teleur zal stellen.

De miniBar werkt geruisloos, voldoet aan hoge kwaliteitsnormen en maakt een doelmatig gebruik van hulpbronnen en energie gedurende de complete levensduur, nl. tijdens de fabricage en in gebruik en tenslotte bij afvoer als afval.

Lees de instructies voor installatie en bediening zorgvuldig door voordat u de miniBar daadwerkelijk gaat gebruiken.

2.0

2.1

UW EIGEN VEILIGHEID

Waarschuwingen en veiligheidsadvies

Als u de koelkast weggooit, moet u alle deuren van de koelkast demonteren en de roosters in de koelkast laten. Op die manier voorkomt u dat kinderen in de koelkast ingesloten raken en stikken.

• Open het koelaggregaat nooit - dit staat onder hoge druk.
• Berg nooit explosieve vloeistoffen op in de miniBar, zoals aansteker brandstof, benzine, ether of soortgelijke producten.
• De minibar is niet geschikt voor het bewaren van geneesmiddelen.
• De miniBar moet zodanig worden geïnstalleerd dat per ongeluk aanraken van het koelaggregaat niet mogelijk is (het aggregaat wordt warm tijdens bedrijf).
• Het apparaat moet worden aangesloten op een deugdelijk geaard stop contact, overeenkomstig de wettelijke voorschriften in het betreffende land.
• Onderhoud mag alleen worden uitgevoerd door daartoe bevoegd personeel.

2.2

Koelmiddelen

Als koelmiddel wordt ammonia gebruikt. Dit is een natuurlijke stof die ook wordt gebruikt in huishoudelijke schoonmaakmiddelen (1 liter schoonmaak middel kan tot 200 g ammonia bevatten; ongeveer tweemaal zoveel als in de koelkast wordt gebruikt). Natriumchromaat wordt gebruikt als roestwerend middel (minder dan 2% van het koelvloeistofgewicht)

Bij lekken (gemakkelijk merkbaar door de onaangename geur):

• Schakel het apparaat uit (trek de stekker uit het stopcontact, indien van toepassing.)
  •Ventileer de kamer grondig.
• Informeer het hotelpersoneel.

Inspecties i.v.m. de veiligheid van hotelgasten en personeel hebben aangetoond dat het koelmiddel niet gevaarlijk is voor de gezondheid.

3.0

GARANTIE EN KLANTENSERVICE

Garantiebepalingen zijn in overéénstemming met EC richtlijn 44/1999/CE en de normale condities zoals van toepassing voor het desbetreffende land. Voor garantie en andere diensten neemt u contact op met de afdeling klanten-service. Schade door verkeerd gebruik wordt niet door de garantie gedekt. De garantie dekt geen wijzigingen aan de apparatuur of gebruik van onderdelen dieniet van Dometic zijn. De garantie is niet geldig en er wordt geen aansprakelijk heid aanvaard als de instructies voor installatie en gebruik niet worden gevolgd.

Onderdelen kunt u in heel Europa bestellen bij de afdeling klantenservice.

4.0

4.1

Zorg dat u bij contact met klantenservice altijd het modelnummer, MLC, en het product- en serienummer bij de hand heeft! Deze informatie treft u aan op de modelsticker binnenin het apparaat.

Voorbeeld :

Doel van deze handleiding

Deze handleiding maakt duidelijk hoe:

• De miniBar correct wordt geïnstalleerd.
• De miniBar correct wordt bediend.
• De correcte werking en onderhoud van de miniBar wordt gegarandeerd.
• Uzelf moet handelen wanneer er een storing optreedt.

4.2

Bij de eerste ingebruikname heeft u de volgende gereedschappen nodig:

zacht zeepsop

4.3

Uitpakken

Controleer bij uitpakken of het apparaat geen defecten vertoont.

• Meld transportschade binnen 48 uur na aflevering bij het transportbedrijf.
• Controleer of de op de modelsticker vermelde spanning overeenkomt met de netspanning ter plaatse.

Afhankelijk van het model zullen de volgende onderdelen aanwezig zijn in de miniBar:

2x

Sleepscharnier

Reflector
Sonder accessoire IR-zender

4.4

Reiniging

Het is aan te bevelen de miniBar zowel uit- als inwendig te reinigen voordat u het apparaat gaat gebruiken.

• Reinig met een zachte doek, lauw water en zachte zeep.
• Neem de miniBar vervolgens af met schoon water en laat goed drogen.
• Verwijder eens per jaar stof van het koelaggregaat met een borstel of een zachte doek.

WAARSCHUWING:

Te voorkoming van materiële schade:

• Gebruik geen harde of bijtende zeep of reinigingsmiddelen of middelen die soda bevatten
  •Zorg dat het deurrubber olie- en vetvrij blijft.
• De cilindersloten werden in de fabriek gesmeerd voor de complete levensduur.

Installatie4.5

A

Gelieve de onderstaande installatiegegevens zorgvuldig op te volgen. De waarborg is enkel geldig voor producten die zijn geïnstalleerd, zoals is beschreven.

1. De koelkast dient in beide richtingen genivelleerd te zijn.
2. Er moet een afstand van 20 mm tot de muur zijn.

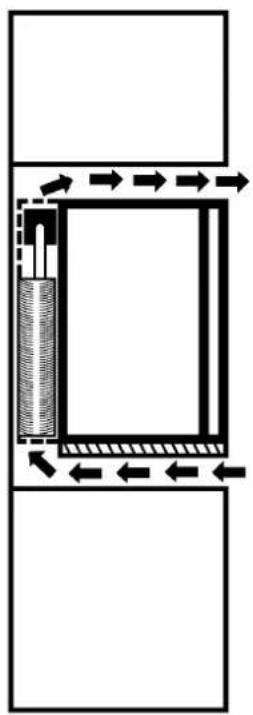

3. In ventilatie dient te worden voorzien zoals is getoond in de alternatieven A, B, C of D.
4. De ventilatieleiding moet ten minste 105 mm x de breedte van de koelkast meten.
5. Enkel de volledige koeleenheid moet in de leiding zoals aangegeven.
6. De lucht door de leiding mag niet worden voorverwarmd door een warmtebron
7. Bij gebruik van ventilatieroosters dienen de openingen elk ten minste 200 cm² te bedragen.

Indien een stekker wordt gebruikt voor de aansluiting op het stroomnet, moet deze stekker vrij toegankelijk zijn.

4.6

Bevestiging

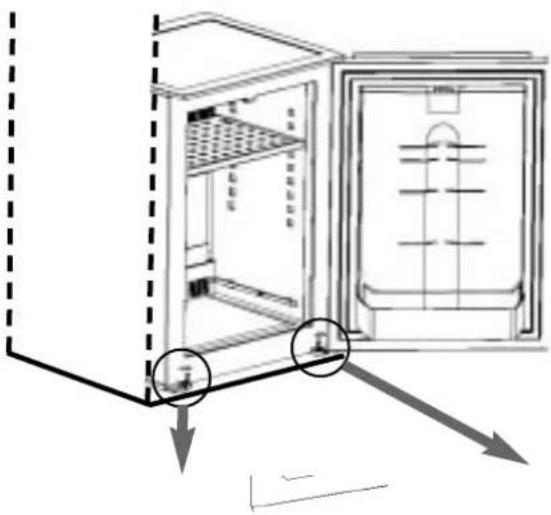

Bij het inbouwen in een kast of nis moet de minibar zo worden geplaatst dat beide scharnieren / steunvoeten op de bodem liggen.

Vervolgens wordt de minibar (afb. a, b) met de scharnieren aan het meubelstuk geschroefd.

Bij apparaten met steunvoeten van 8 mm en optionele LED van de deuropeningscontrole moet de meegeleverde reflector zoals in afb. a. weergegeven worden gemonteerd.

Schroeven indraaien en afdek- plaatjes monteren.

4.7

Aansluiten aan het lichtnet

BRUTTOIMHALT TOTAL CAPACITY VOLUME BRUT BRUTTOVOLYM - 238-240 V / 65 W 50/50 Hz

• Het apparaat moet op een deugdelijk geaard stopcontact worden aangesloten, overeenkomstig de in het betreffende land van kracht zijnde wetgeving.
• De netstekker moet na inbouw van de miniBar vrij toegankelijk zijn.
• Controleer voor ingebruikname of de op de modelsticker vermelde spanning overeenstemt met de netspanning ter plaatse.

Als dat niet zo is, sluit het apparaat dan niet aan maar neem contact op met uw leverancier.

Als de aansluitkabel is beschadigd, mag dit uitsluitend worden vervangen door de Electrolux Groep Service in Alphen aan den Rijn of door gekwalificeerde dealers, dit om gevaar te voorkomen.

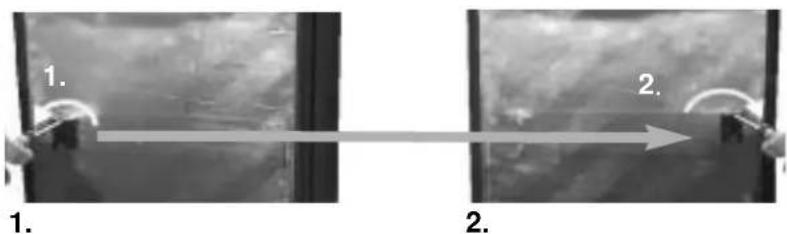

Wijzigen van scharnierophanging4.8

1. 2. 1. 2.

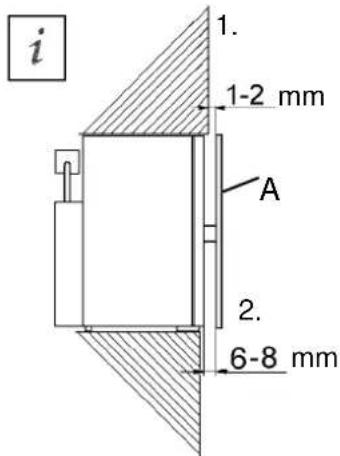

1. Afstand t.o.v. kastdeur (A)


i 1. 1-2 mm A 2. 6-8 mm

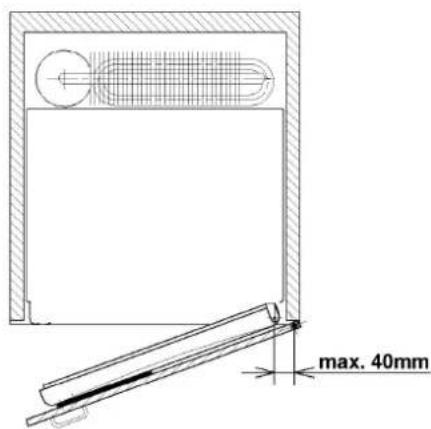

1. In gesloten positie moet tussen de kastdeur (A) en de kastombouw een tussenruimte blijven (afstand 1-2 mm).

2. Tussen kast en miniBar moet een afstand van 6-8 mm blijven bestaan.

4.9

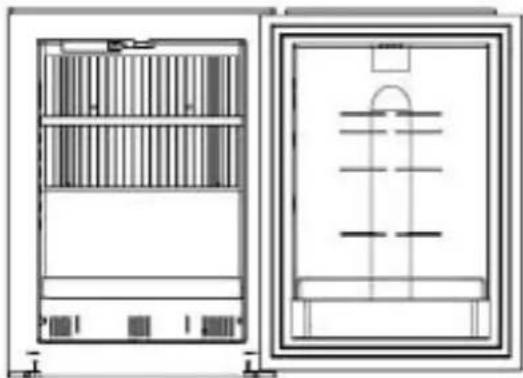

Wijzigen van deuraanslag

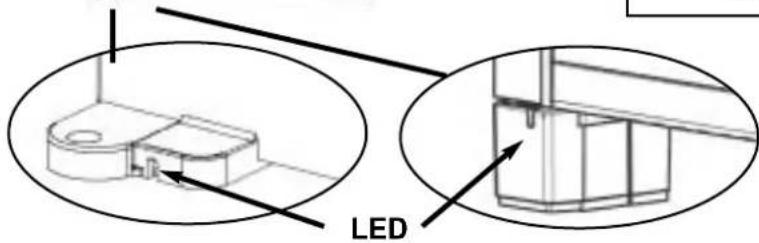

De (optionele) LED deursluitingscontrole moet zich altijd bevinden aan de zijde waar de deur opengaat.

LED

Apparaat met steunvoeten

Wanneer deze LED aanwezig is, eerst de punten a - e uitvoeren:

Trek de LED naar buiten, ver- leg de kabel in de geleiding en monteer de LED aan de tege- noverliggende zijde. d. +

d.

Trek het onderste scharnier naar voren en trek de deur met scharnier naar buiten.

Neem de bovenste scharnierstift uit en plaats deze aan de andere zijde, zet ook de onderste stift om. Schuif vervolgens de deuren samen met het onderste scharnier naar binnen.

Dikte van het sierpaneel 0,4 mm

$$ \mathrm{H} \times \mathrm{B} (\mathrm{mm}) $$

HiPro 3000 492 x 294,5

HiPro 4000 524 x 311,5

HiPro 6000 533 x 376,5

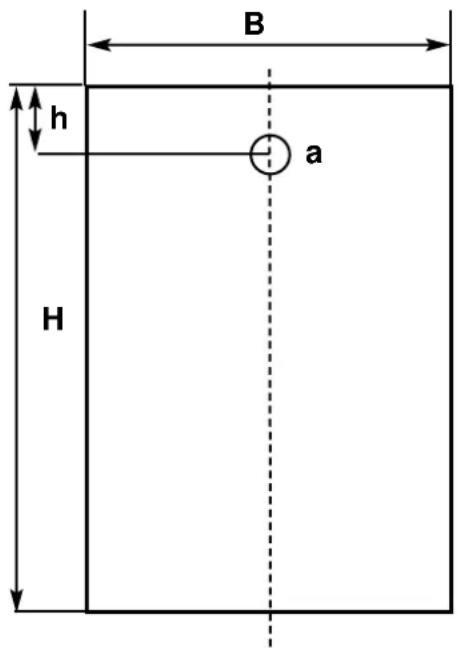

Gat voor slot (a)

Doorsnede O 23,5 mm

Afstand vanaf de rand (h) 62 mm

B h a H

4.10.2

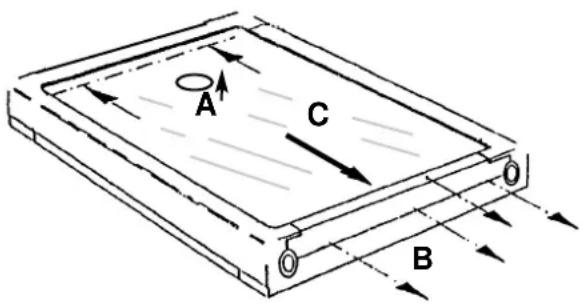

Wijzigen van Sierpaneel

A C B

• Maak het onderste deurscharnier los en trek de deur naar buiten (zie ook 4.9).
• Verwijder de klemring voor slot (A) (opgezet).
• Maak het onderste framedeel (B) los (is niet vastgeschroefd) en neem het uit.
• Buig het sierpaneel (C) enigszins en trek het uit het deurframe.
• Schuif het nieuwe sierpaneel zo naar binnen, dat de bovenzijde precies evenwijdig verloopt met de bovenzijde van het deurframe.

Zet het onderste deurframe-deel (B) in en druk het vast (inklikken).

- Plaats de deur op het onderste scharnier, steek de scharnierstift boven in de deur, schuif de deur mét scharnier in de de ruimte voor het scharnier onder en breng het scharnier op zijn plaats.

Opmerking (apparaten zonder slot):

• Er kan ook naderhand een slot worden ingebouwd.
• De plaats daarvoor zit al in de deur.
• Maak dan een gat in het sierpaneel, overeenkomstig de aangegeven grootte.

5.0

GEBRUIKSINSTRUCTIES

5.1

Ingebruikname

De werking van de miniBar is geruisloos!

• Het apparaat moet worden aangesloten op een deugdelijk geaard stopcontact.
• De miniBar start automatisch met een zelftest.
  Wanneer de elektronica geen fout waarneemt, brandt na ca. 10 sec. de LED-binnenverlichting 2 seconden lang.
  Wordt wél een fout ontdekt, dan blijft de verlichting voortdurend knipperen.
  Neemt u in dat geval contact op met de erkende klantenservice.
• De miniBar bereikt pas na enkele uren de bedrijfstemperatuur.

5.2

Temperatuurregeling

De miniBar is met een volautomatische, elektronische temperatuurregeling uitgerust.

Via een optionele afstandsbediening kan de temperatuur tussen 3 °C en 5 °C worden vooringesteld.

GEEL = 3°C

• De eerste ontdooifase start 39 uur na de ingebruikname en duurt twee uur.
• Vervolgens functioneert het apparaat ononderbroken gedurende 22 uur, steeds gevolgd door een ontdooiperiode van 2 uur.

39h 22h 22h 2h 2h

Ijsafzettingen moeten nooit met kracht worden verwijderd. Versnel ook het ontdooiproces niet door extra te gaan verwarmen.

5.4

Het herkennen van een lek

Dankzij een extra sensor kan door elektronische meting van de verdampingstemperatuur een lek worden opgespoord. Deze lekkage-test wordt na iedere ontdooicyclus (i.e. iedere 24 uur) uitgevoerd.

Neemt de elektronica een lek waar, dan wordt de miniBar uitgeschakeld. De LED-binnenverlichting gaat na ca. 10 seconden voortdurend knipperen. (Synchroon daarmee knippert dan de LED van de deursluitingscontrole, indien aanwezig.)

5.5

Plaatsing van het legrooster

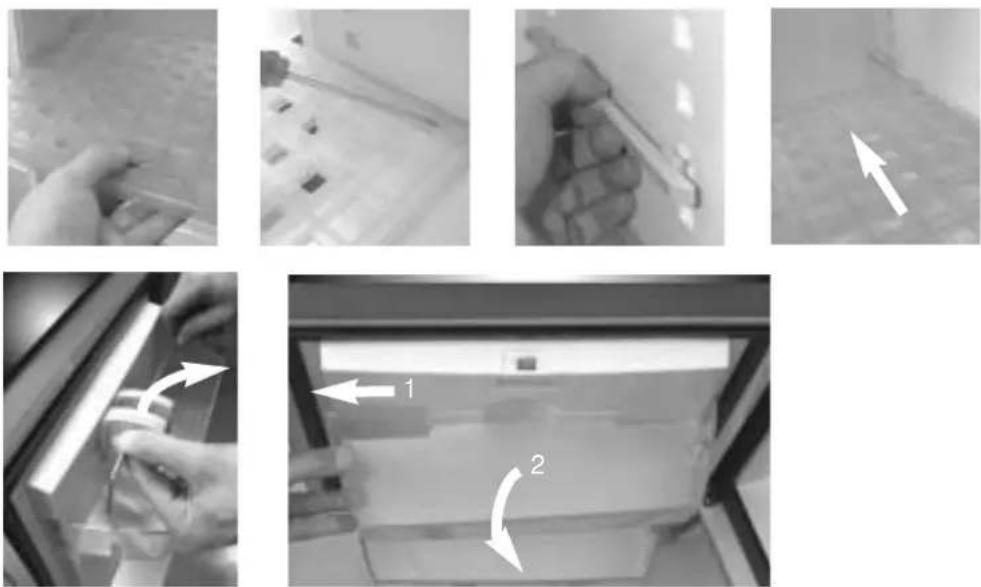

• Trek het legrooster tot aanslag naar buiten.
• Druk de blokkeringen in beide geleiderails in.
• Neem legrooster en geleiderails uit en plaats ze terug op de door u gewenste plaats.
• Na het vastklikken is het legrooster weer beveiligd tegen volledig naar buiten trekken.

5.6

Verlichting

Twee lichtdioden (A) op een elektronische printplaat verlichten de koelruimte indien de deur geopend is. De sensoren (B) sturen de LED en de optionele deursluitingscontrole aan.

B A

5.7

Deursluitingscontrole [DSC] (optioneel)

De naast het onderste deurscharnier aangebrachte LED (A) geeft aan, of de deur van de miniBar werd geopend.

1. Open de miniBar, controleer de inhoud van de kast en vul de miniBar eventueel bij.
2. Met behulp van de IR-zender kunt u de DSC-sensor resetten.
3. Sluit de miniBar.

Handelwijze bij storingen

Storing: Geen koeling (het koelaggregaat aan de achterzijde van het apparaat is koud).

Mogelijke oorzaak Te ondernemen	actie	Actie onderhoudsmonteur
a.) De stekker is niet aangesloten.	a.) Sluit de stekker aan.
b.) Het stopcontact staat niet onder spanning.	b.) Controleer de zekeringenkast in het gebouw.
c.) Defect van de elektronica of de sensor.Knippert de LED?		c.) Monteren van nieuwe elektronica of een nieuwe sensor.
d.) Defect verwarmingselement.		d.) Monteer een nieuw verwarmingselement.
e.) Het apparaat is in de ontdooifase.	e.) Zie de gebruiksinstructies, punt 5.3.

Storing: Geen koeling (het koelaggregaat is warm).

Mogelijke oorzaak Te ondernemeh actie		Actie onderhoudsmonteur
a.) Het apparaat staat niet horizontaal.Lekkage-test ?	a.) Gebruik een waterpas en plaats het apparaat horizontaal.
b.) Het apparaat is pas sinds korte tijd aan geschakeld.	b.) Zet het apparaat aan en laat 5-6 uur lang functione ren.
c.) Koelaggregaat defect.		c.) Het apparaat vervangen.

Storing: Geringe koelende werking.

Mogelijke oorzaak Te ondernemen	actie	Actie onderhoudsmonteur
a.) Het koelaggregaat heeft onvoldoende toevoer van ventilatielucht.	a.) Controleer of de ventilatieroosters vrij zijn. Controleer of het apparaat correct is geïnstalleerd (installatie-instructie punt 4.5).
b.) Het apparaat staat bloot-gesteld aan direct zonlicht.	b.) Volg de installatie instructies (punt 4.5).
c.) De deur van het koelvak sluit niet stevig.	c.) Controleer of de installatie instructie (punt 4.5 + 4.8 ) is opgevolgd.	c.) Monteer een nieuwe deurafdichting.
d.) De miniBar is pas sinds kort ingeruimd met goederen.	d.) Controleer het koelvak na 5-6 uur op goede koelende werking.

Storing: Ijsafzettingen in koelvak.

Mogelijke oorzaak Te ondernemen actie		Actie onderhoudsmonteur
a.) De deur van het koelvak sluit niet stevig.	a.) Controleer of de installatieinstructie (punt 4.5 + 4.8) is opgevolgd.	a.) Monteer een nieuwe deurafdichting.

5.9

Technische gegevens

Model HiPro 3000

Behuizing Kunststof

Bruto inhoud (liter) 28

Gekoeld/ongekoeld 28 / -

Afmetingen (mm)

(H x B x D) 527 x 388 x 418

Nominaal vermogen (W) 65

Energie-verbruik

kWh / 24h* 0,6

Netto gewicht (kg) 12

Inbouw x

Vrijstaand x

Model HiPro 4000 Met aggregaatafscherming + steunvoeten

Behuizing Kunststof

Bruto inhoud (liter) 37

Gekoeld/ongekoeld 37 / -

Afmetingen (mm)

(H x B x D) 559 x 405 x 452 601 x 405 x 472

Nominaal vermogen (W) 65

Energie-verbruik

kWh / 24h* 0,7

Netto gewicht (kg) 13,5 14,5

Inbouw x

Vrijstaand x x

Model HiPro 6000 Met aggregaatafscherming + steunvoeten

Behuizing Kunststof

Bruto inhoud (liter) 51

Gekoeld/ongekoeld 51 / -

Afmetingen (mm)

(H x B x D) 568 x 490 x 474,5 610 x 490 x 494,6

Nominaal vermogen (W) 80

Energie-verbruik

kWh / 24h* 0,9

Netto gewicht (kg) 17 18

Inbouw x

Vrijstaand x x

* Energieverbruik gemeten bij een gemiddelde omgevingstemperatuur van 25° C, als een jaarlijks gemiddelde en bij een koelvaktemperatuur van 7° C, overeenkomstig DIN/EN153. Dometic behoudt zich het recht voor zonder voorafgaande kennisgeving technische wijzigingen aan producten aan te brengen.

5.10

Reservedelen

Reservedelen zijn te verkrijgen bij uw Dometic-klantenservice.

5.11

↑ Milieu-advies

De door Dometic Siegen gefabriceerde MiniBars bevatten geen CFK's / HCFK's of gefluoriseerde koolwaterstoffen. In het koelaggregaat doet ammoniak dienst als koelmiddel (een natuurlijke vloeistof met stikstof en waterstof als bestanddelen). Als drijfgas bij de fabricage van de PU-schuim isolatie werd cyclopentaan gebruikt, een stof die de ozonlaag niet aantast.

5.12

Afvoeren als afval

Verpakkingsmaterialen moeten in verband met recycling worden afgevoerd via lokale afvalverzamelpunten. Het apparaat zelf moet worden overgedragen aan een erkend afvalverwerkingsbedrijf of aan gemeentelijke diensten voor afvalinzameling; deze zullen zorgdragen voor een correcte verwerking van materialen die geschikt zijn voor hergebruik en het op behoorlijke wijze afvoeren van alle overige materialen.

Apparaten, die met dit symbool zijn voorzien, moeten bij het gemeentelijk verzamelpunt voor afgedankte elektrische en electronische apparatuur worden afgegeven.

Ze mogen niet via het gewone huisafval worden weggegooid. Bij koelkasten van Dometic staat het symbool op het typeplaatje aan de binnenkant van het apparaat.

5.13

Tips voor energiebesparing

• Plaats goederen zo mogelijk voorgekoeld in de miniBar.
• Plaats de miniBar niet in rechtstreeks invallend zonlicht en zet hem niet nabij een warmtebron.
• Zorg dat de luchtcirculatie in het koelaggregaat niet wordt belemmerd.
• Open de miniBar slecht kortstondig als u goederen uit wilt nemen.
• Zet de miniBar voordat u gaat inladen ca. 12 uur tevoren aan.

5.14

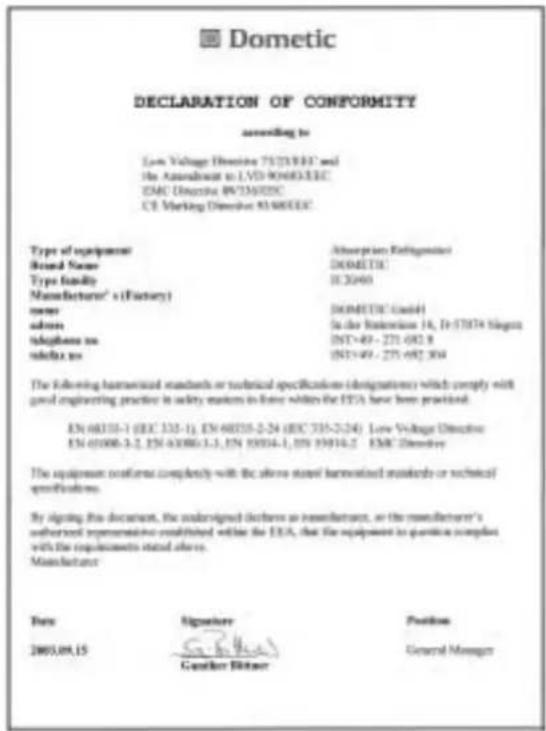

Verklaring van overeenstemming
