Type product	Koelkast met absorptiekoeling
Merk	Dometic
Model	BA0300
Bruto inhoud	31 liter
Voeding	120V AC
Vermogen	90W
Energieverbruik	0,97 kWh/24h
Koelmiddel	245g ammoniak (NH₃ + H₂O)
Klimaatklasse	N
Temperatuurregeling	Thermostaatknop, normaal stand 2-3
Ontdooisysteem	Automatisch (Fuzzy Logic, 2 uur per dag uitschakeling)
Deur	Draairichting omkeerbaar; decoratief paneel vervangbaar
Installatie	Waterpas; 20 mm afstand tot wand; ventilatiekanaal 105 mm x breedte
Reiniging	Warme sodawater; zachte doek; geen schurende middelen
Veiligheid	Uitschakelen voor onderhoud; geen scherpe voorwerpen; alleen erkend onderhoud
Geluidsniveau	Nagenoeg geruisloos
Koelingstype	Absorptie (elektrisch verwarmd)
Isolatie	Polyurethaanschuim met cyclopentaan (ozonvriendelijk)
Milieu	CFK-vrij; recyclebaar
Garantie	Alleen bij installatie volgens instructies

Veelgestelde vragen - BA0300 DOMETIC

Hoe stel ik de temperatuur in?

Draai de thermostaatknop naar een hogere stand voor kouder en naar een lagere stand voor warmer. Normaal staat de knop tussen 2 en 3. Het effect is na enkele uren merkbaar.

Moet ik de koelkast handmatig ontdooien?

Nee, het ingebouwde Fuzzy Logic-systeem schakelt de koelkast 2 uur per dag uit, zodat ijs automatisch smelt. Het smeltwater verdampt via de verdamper onderaan.

Kan ik de deur van de koelkast naar de andere kant laten draaien?

Ja, dat is mogelijk. Volg de stappen in de handleiding: leg de koelkast op de achterzijde, verwijder de schroeven en scharnieren, en plaats deze aan de andere kant. Controleer of de deur goed sluit.

Wat moet ik doen als de koelkast niet koelt?

Controleer eerst de stroomtoevoer (zekering, stekker) en of de thermostaat correct is ingesteld. Zorg dat de deur goed sluit en de ventilatieopening niet is geblokkeerd. Als het probleem aanhoudt, neem contact op met de klantenservice.

Welk schoonmaakmiddel kan ik gebruiken?

Gebruik een warme oplossing van sodiumbicarbonaat (zuiveringszout) en water. Gebruik nooit sterke chemicaliën of schurende middelen. Maak de buitenkant schoon met een vochtige doek.

Is de koelkast geschikt voor inbouw?

Ja, de koelkast kan worden ingebouwd. Zorg voor voldoende ventilatie: een kanaal van minstens 105 mm hoog en de breedte van de koelkast, met roosters van minimaal 200 cm² opening. Houd 20 mm afstand tot de wand.

Hoeveel stroom verbruikt de koelkast?

Het gemiddelde energieverbruik is 0,97 kWh per 24 uur bij een netspanning van 120V AC en een vermogen van 90W.

Hoe lang duurt het voordat de koelkast koud is?

Na het inschakelen is het eerste koeleffect na ongeveer 3 uur merkbaar. Bij normale kamertemperatuur duurt het ongeveer 6 uur om een binnentemperatuur van 6°C te bereiken.

Kan ik een decoratief paneel op de deur aanbrengen?

Ja, het deurpaneel kan worden vervangen. Verwijder de schroeven van het bovenste scharnier, til de deur eraf, schuif het oude paneel eruit en plaats het nieuwe. Rond de bovenhoek van het paneel af met 5x5 mm voor een goede pasvorm.

Wat moet ik doen bij een stroomstoring?

Controleer de zekeringen en of de stekker goed in het stopcontact zit. Test het stopcontact met een ander apparaat. Als de storing aanhoudt, neem contact op met een erkend servicecentrum.

GEBRUIKSAANWIJZING BA0300 DOMETIC

Lees aandachtig deze gebruiksaanwijzing voordat u het koelapparaat in werking stelt. Als u het toestel later verkoopt of weggeeft, zorg er dan voor dat de nieuwe eigenaar de gebruiksaanwijzing ontvangt.

Volg de onderstaande installatie-instructies. De garantie geldt alleen voor toestellen die geïnstalleerd zijn volgens de beschrijving.

Wij danken u dat u ons toestel heeft gekozen en zijn ervan overtuigd dat u er lang plezier aan zult beleven.

Voor een veilig en efficiënt gebruik van het toestel willen wij u graag vertrouwd maken met enkele in deze gebruiksaanwijzing gebruikte symbolen:

bron van gevaar bij verkeerd gebruik

nuttige tips

informatie inzake milieubescherming

Deze koelkast is bedoeld om voedsel en drank te bewaren.

Opgelet!

- Dit product is bestemd voor gebruik door volwassenen. Kinderen mogen niet prutsen aan de bedieningsfuncties of spelen met het toestel.

- Als er voor de installatie van dit toestel elektrische werken nodig zijn, dan dient een erkende elektricien deze uit te voeren.

- Het toestel moet worden onderhouden door een erkende Service Ingenieur; er mogen ook enkel originele wisselstukken worden gebruikt.

- Het is gevaarlijk de specificaties te wijzigen of het product in welke zin dan ook te veranderen.

- Let erop dat het toestel niet op de elektriciteitsdraad staat.

- Het toestel bevat onderdelen die warm worden. Zorg voor voldoende ventilatie om te voorkomen dat onderdelen defect en de inhoud wellicht verloren gaan. Zie ook: installatie-aanwijzingen.

- Onderdelen die warm worden, moeten verborgen zijn. Probeer altijd het product tegen een muur te plaatsen, maar laat - zoals vermeld in de installatie-aanwijzingen - voldoende ruimte voor ventilatie.

- Vooraleer het toestel te ontdooien, schoon te maken of te onderhouden, moet het worden uitgeschakeld en het snoer uitgetrokken.

- GEBRUIK GEEN SCHERPE VOORWERPEN om rijp of ijs af te schrapen. Hechte ijsblokken mogen nooit met geweld worden verwijderd. Laat ze bij het ontdooien van het toestel op natuurlijke wijze smelten. Zie ontdooiingsaanwijzingen.

- Dit toestel is zwaar; let dus op wanneer u het verplaatst.

- Probeer nooit zelf om het toestel te herstellen. Herstellingen die door onervaren personen worden uitgevoerd, kunnen leiden tot kwetsuren of tot een totaal verkeerde werking. Doe een beroep op uw plaatselijk Service Center, en dring erop aan dat men enkel originele wisselstukken gebruikt.

- Het is verboden om in dit koelapparaat enig toxisch of ontplofbaar product op te slaan.

INHOUD

1. Uitpakken
2. Afbeelding van het toestel
3. Schoonmaak
4. Plaatsing van het toestel 4.1. Installatie-aanwijzingen
5. Gebruik van het toestel 5.1. Regeling van de temperatuur
6. Nuttige tip
7. Ontdooien, schoonmaken en onderhoud
8. De draairichting van de deur veranderen
9. Een ander decoratief deurpaneel aanbrengen
10. Klantenservice
11. Inwerkingstelling, technische gegevens 11.1. Aansluiting op het elektriciteitsnet
12. Informatie inzake milieubescherming
13. Recyclage

1. Uitpakken

Nadat u de kartonnen verpakking hebt verwijderd, controleert u best of het toestel intact is. Werd het toestel tijdens het transport beschadigd, meld dit dan meteen aan de transportfirma.

2. Afbeelding van het toestel

Maak regelmatig en telkens wanneer nodig de koelkast grondig schoon. Verwijder de rekken die, net als de binnenwanden en de deur, met een warme oplossing van sodiumbicarbonaat kunnen worden afgewassen. Ga er nog eens over met een in warm water uitgespoelde vod. Was de plastic onderdelen nooit in te heet water en stel ze niet bloot aan droge hitte. De buitenwanden moeten regelmatig worden schoongemaakt met een propere, vochtige vod.

GEBRUIK NOOIT STERKE CHEMICALIËN OF BIJTENDE SCHOONMAAKMIDDELEN OP DE ONDERDELEN VAN DE KOELKAST.

4. Plaatsing van het toestel

Voordat u de koelkast in werking stelt, graag even uw aandacht voor onderstaande punten:

• ZORG ERVOOR DAT DE KOELKAST WATERPAS STAAT. - HET ROOSTER ACHTERAAN WORDT WARM TIJDENS HET GEBRUIK. • DE KOELKAST HEEFT GEEN 'MOTOR' EN FUNCTIONEERT NAGENOEG GERUISLOOS. - REKEN MINSTENS 3 UUR VOOR HET EERSTE KOELINGSEFFECT.

Tijdens het koelen geeft de condensator van het toestel warmte af (onder het bovenste gedeelte van de zijwand), waardoor de omringende lucht opwarmt. Hoe beter de condensator is verlucht, hoe efficiënter de koeling.

• Voor een goede werking moet het toestel op een vlakke ondergrond staan. Dit kan u het best nagaan door een glas water bovenop de koelkast te plaatsen.
• Het toestel niet rechtstreeks blootstellen aan een warmtebron (zonlicht, radiator, naast een oven, enz.)

4.1. Installatie-aanwijzingen

De koelkast is uitgerust met een elektrisch verwarmde absorberende koelingseenheid, die nagenoeg geruisloos functioneert. De koelkast kan als dusdanig worden geïnstalleerd of ingebouwd, waarbij, voor een doeltreffende werking en een maximale koelingsefficiëntie, rekening moet worden gehouden met onderstaande voorwaarden:

BELANGRIJK:

Volg de onderstaande installatie-instructies. De garantie geldt alleen voor toestellen die geïnstalleerd zijn volgens de beschrijving.

1. De koelkast moet in beide richtingen horizontaal uitgericht zijn.
2. De afstand tussen koelkast en wand moet 20 mm bedragen.
3. De ventilatie moet uitgevoerd zijn zoals getoond in de alternatieven A, B, C of D.
4. Het ventilatiekanaal moet tenminste de volgende afmetingen hebben: 105mm x de breedte van de koelkast
5. Alleen de volledige koeleenheid mag in het ventilatiekanaal blootgesteld zijn aan de ventilatielucht.
6. Lucht die door het ventilatiekanaal stroomt mag niet voorverwarmd zijn door een verwarmingsbron.
7. Eventueel gebruikte ventilatieroosters moeten openingen van tenminste 200 cm² hebben.

Gelieve bij het installeren er op te letten dat de stekker toegankelijk blijft.

Afbeelding 2.

Afbeelding 3.

5. Gebruik van het toestel

Om de koelkast in gebruik te nemen, steekt u de stekker in het stopcontact, dat u activeert. Het eerste koelingseffect merkt u na ongeveer 3 uur.

De koelkast heeft ongeveer 6 uur nodig om bij normale kamertemperatuur een binnentemperatuur van 6°C te bereiken.

5.1. Regeling van de temperatuur

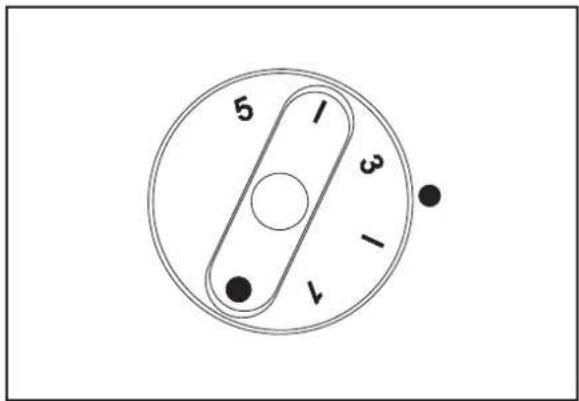

Normaal wordt de thermostaatknop ingesteld tussen 2 en 3 (Afbeelding 4); deze instelling hangt evenwel af van het opgeslagen volume en de plaats van installatie. U kan de temperatuur zo nodig wijzigen door de knop hoger te zetten voor een koudere temperatuur, of lager voor een warmere temperatuur. Het effect van de wijziging kan u aflezen van een thermometer die u geruime tijd in de koelkast laat liggen - de tijd die nodig is om de koelkast te laten functioneren volgens de nieuwe instellingen.

6. Nuttige tip

Stouw het toestel niet te vol. Laat voor een doeltreffende en gelijkmatige koeling wat ruimte tussen de opgeslagen producten. Als de artikelen te dicht opeen worden gestapeld, kan dit resulteren in onaanvaardbare temperatuurschommelingen.

7. Ontdooien, schoonmaken en onderhoud

Op de koelementen treedt automatisch ijsvorming op. Deze ijslaag mag echter niet te dik worden omdat die dan als isolatie fungeert en de koeling negatief beïnvloedt.

De vorming van een ijslaag wordt vermeden door het ingebouwde FUZZY LOGIC-systeem, dat het toestel 2 uur per etmaal uitschakelt. De ijslaag smelt en het smeltwater drupt van het opvangkanaal via een gootje naar de verdamper onderaan de koelkast (afbeelding 5). Het smeltwater verdampt automatisch in de lucht; u hoeft de verdamper dan ook niet manueel leeg te maken.

Als u het toestel wilt uitschakelen, draai dan de knop op "0", trek de stekker uit het stopcontact en laat de koelkastdeur open. Na het toestel te hebben ontdooid, moet de binnenkant van de koelkast worden schoongewreven met een propere, vochtige doek.

8. De draairichting van de deur veranderen (afb. 6)

Leg de koelkast op zijn achterzijde. Verwijder de 8 schroeven (1). Haal de deur van de behuizing af, samen met de twee scharnieren (2). Verwijder de twee beschermkapjes van de behuizing en plaats deze in de twee andere scharnieropeningen van de behuizing. Plaats de onderste scharnier rechts

Afbeelding 4.

in de bovenste linkerhoek van de deur en de bovenste scharnier rechts in de onderste linkerhoek van de deur. Hang de deur op aan de scharnieren in de lege openingen van de behuizing.

Hecht de scharnieren en beschermkapjes vast met de 8 schroeven. Controleer of de deur makkelijk en rondom sluit.

9. Een ander decoratief deurpaneel aanbrengen (afb. 7-9)

Verwijder de 2 schroeven (1) uit het bovenste scharnier van de deur. Trek de deur en het scharnier weg van de behuizing door deze uit het onderste scharnier te heffen (2-3). Verwijder de schroeven (4) en de steun van het kader (5). Glijd het decoratieve paneel uit het deurkader en vervang het door het nieuwe paneel (7); de bovenste hoek van het paneel moet daarbij exact parallel met de bovenste hoek van het kader lopen. Het nieuwe paneel kan makkelijker worden aangebracht in de bovenste hoek van het kader als de twee hoeken met ongeveer 5x5 mm worden afgerond (8). Plaats de steun van het kader terug (5) en hecht het vast met de schroeven. Plaats de deur in het onderste scharnier (9), klik het bovenste scharnier vast in de opening en druk het scharnier en de deur tegen de behuizing aan. Bevestig de 2 schroeven (11).

10. Klantenservice

Voor u de hulp van een service-monteur inroept, kunt u zelf volgende eenvoudige tests uitvoeren:

• Is er een stroomonderbreking? Controleer de zekeringen.
• Steekt de stekker stevig in het stopcontact en is het actief? Controleer het stopcontact door er een ander toestel, b.v. een tafellamp, op aan te sluiten.
• Is de thermostaat correct ingesteld (normaal 3 of 4)?
• Was de deur misschien niet goed toe, waardoor de temperatuur binnen te snel is gaan stijgen? • Staat de koelkast waterpas?
• Was de ventilatie-opening belemmerd?

Heeft u alle bovenstaande punten gecontroleerd en werkt de koelkast nog steeds niet naar behoren? Contacteer dan de dichtstbijzijnde servicedienst. Leg het probleem uit en vermeld het model, het product- en serienummer van uw koelkast. (Details hierover vindt u op het gegevensplaatje linksboven binnenin het toestel.)

Deze koelkast is uitgerust met een beveiliging tegen oververhitting. Een erkende onderhoudstechnicus kan nagaan of deze wel of niet is ingeschakeld.

Bij problemen, contacteer het dichtstbijzijnde Service Center - zie plaatselijke telefoongids.

11. Inwerkingstelling

Technische gegevens

Model BA 0300
Type	MF20-60
Brutovolume	31 litre
Elektriciteitsnet	120V (AC)
Input	90W
Energieverbruik	0.97 kWh/24h
Categorie Klimaat	N
Koelmiddel	245g ( NH3 + H2O )

11.1 Aansluiting op het elektriciteitsnet

⚠ Het toestel mag enkel functioneren onder de nominale voltage vermeld op het gegevensplaatje. De elektriciteitsstekker wordt in een stopcontact gestoken dat voorzien is van een wettige aarding.

Als er voor de installatie van dit toestel elektrische werken nodig zijn, dan dient een erkende elektricien of een bevoegd persoon deze uit te voeren.

De fabrikant wijst elke verantwoordelijkheid bij niet-naleving van deze veiligheidsmaatregelen.

Voor u de koelkast aanzet, dient u na te gaan of het voltage hetzelfde is als dat vermeld op het gegevensplaatje van het toestel.

12. Informatie inzake milieubescherming

Het toestel bevat geen CFK's/HCFK's.

Als koelmiddel in het koelapparaat wordt ammoniakgas (natuurlijke waterstof- en stikstofverbinding) gebruikt.

Het ozonvriendelijke cyclopentaan dient als agens voor de polyurethaanschuimisolatie.

Nadat u het toestel uitgepakt heeft, brengt u het verpakkingsmateriaal best naar een inzamelpunt in uw buurt. Na afloop van de nuttige levensduur moet het toestel afgeleverd worden bij een gespecialiseerd inzamel- en recyclagebedrijf, dat de nog bruikbare materialen terugwint. De rest wordt zorgvuldig vernietigd.

Dit toestel is conform de volgende EU-richtlijnen:

ANSI/UL STD: 250

CAN/CSA - C22.2 No. 63 - 93
