GEBRUIKSAANWIJZING KD-238 Marquant

Wij feliciteren u met de aanschaf van deze hoogwaardige Mengpaneel, en raden u aan de gebruiksaanzijzing zorgvuldig door te nemen.

Enkele speciale funkties zijn :

• Geschikt voor Karaoke doeleinden
• 8 Kanalen geheel meervoudig regelbaar
• Digitale echo / nagalm effecten
• Dubbele 7 band equalizer
• Hoofdtelefoon monitor
- LED display

GEBRUIKSAANWIJZING

WAARSCHUWING KANS OP ELEKTRISCHE SCHOK NIET OPENEN

WAARSCHUWING: OM DE KANS OP EEN ELEKTRISCHE SCHOK TE VERMINDEREN MAG U NOOIT DE AFDEKPLAAT OF DE ACHTERZIJE VERWIJDEREN. ER ZUN GEEN GEBRIUKS-OF SERVICE-ONDERDELEN IN HET APPARAAT NEEM VOOR SERVICE-WERKZAAMHEDEN KONTAKT OP MET DESKUNDIG PERSONEEL

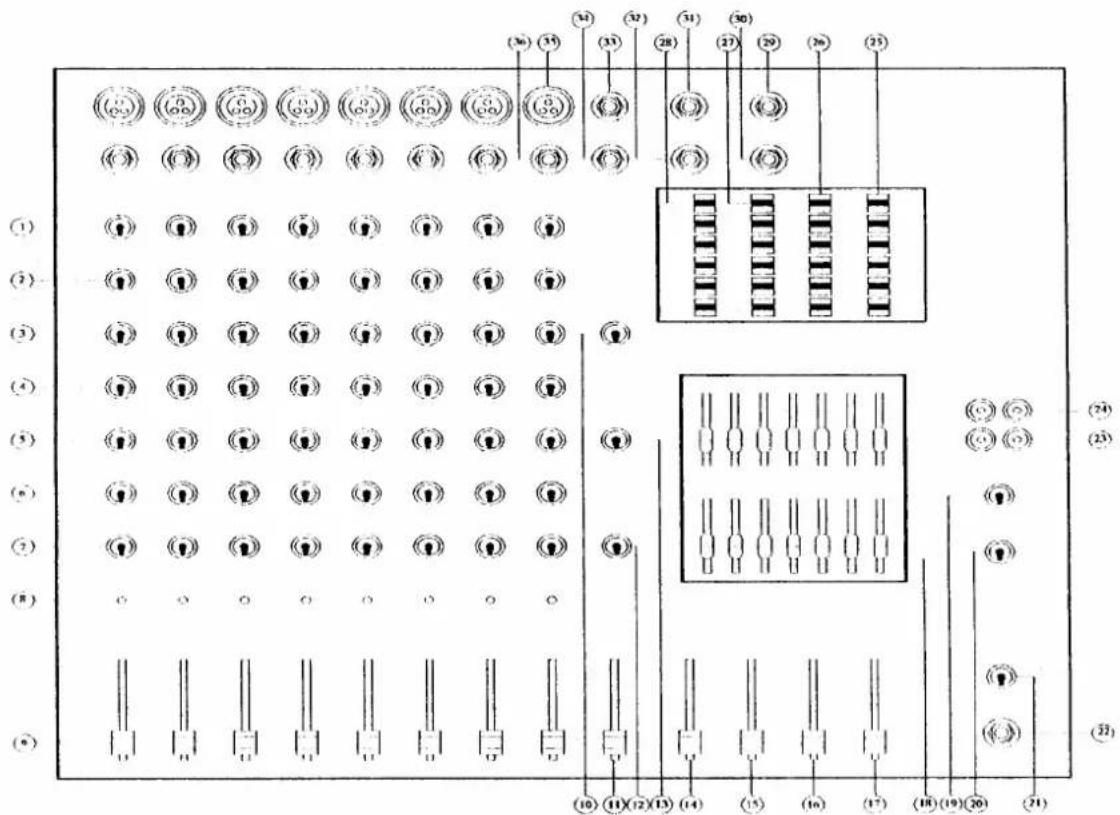

BEDIENINGS ELEMENTEN FRONTPANEEL

1) GAIN regelaars
Meestal gebruikt voor het regelen van de volume van de voorversterker. Indien b.v. het microfoon signaal zwak is, kunt u met deze regelaar het nivo bijregelen.
2) HIGH regelaars
Met deze regelaars kunt u de hoge tonen regelen. (treble)
3) MID regelaars
Met deze regelaars kunt u de midden tonen regelen. (mid)
4) LOW regelaars
Met deze regelaars kunt u de Lage tonen regelen. (bass)
5) MONITOR regelaars
Met deze regelaars kunt u de afzonderlijke ingangssignalen doorsturen naar de "monitor" zodat u deze kunt beluisteren zonder dat deze worden doorgestuurd naar de hoofd-uitgangen.
6) EFFECT regelaars
Met deze regelaar kunt u een effect regelen die eventueel is ingeschakeld.

7) PAN regelaars

Dit is het z.g. “Sound Image controller” waarmee u een panorama effect kunt creeren wat lijkt op het doen schuiven van het geluid naar beide kanalen.

8) PEAK level meter

Deze indikatie geeft het nivo weer van de ingangen. Indien deze LED steeds donker blijft duidt dit op een te laag inagangsnivo, en indien konstant rood, op overbelasting.

9) Kanaal regelaar

Deze regelaars regelen het totale signaal nivo (volume) per kanaal. U kunt op die manier elke ingang apart regelen en faden.

10) TIME regelaar

Met deze regelaar kunt u de ECHO vertraging regelen.

11) REV regelaar

Echo regelaar (reverb) voor het instellen van de echo sterkte.

12) PAN regelaar

Deze regelaar stuurt het ECHO signaal naar beide kanalen of regelbaar naar één van beide kanalen.

13) FB Regelaar

Deze regelaar regelt de frequentie van de ECHO.

14) MON regelaar

Deze regelaar regelt het totale signaal welke bestemd is voor de kontrole monitor.

15) L regelaar

Deze regelt het totale geluidsnivo van het uiteindelijke linker kanaal.

16) R regelaar

Deze regelt het totale geluidsnivo van het uiteindelijke rechter kanaal.

17) SUM regelaar

Deze regelt het totale signaal, links en rechts incl. echo.

18) EQ regelaars

Dubbele 7 band equalizer voor het regelen van de lijn signalen.

19) TAPE IN regelaar

Met deze regelaar kunt u het TAPE ingangs nivo bijregelen.

Met deze regelaar kunt u het TAPE uitgangs nivo bijregelen.

21) PHONE regelaar

Regelt het volume van uw hoofdtelefoon.

22) PHONE jack

Dit is de aansluiting voor uw hoofdtelefoon

23) TAPE OUT

Dit is de tape uigangs signaal aansluiting

24) TAPE IN

Dit is de tape ingangs signaal aansluiting

25) SUM indikatie

Dit is de nivo (VU)meter voor het totale gemixte signaal.

26) R CHANNEL indikatie

Dit is de nivo (VU)meter voor het het rechter gemixte signaal.

27) L CHANNEL indikatie

Dit is de nivo (VU)meter voor het het linker gemixte signaal.

28) MON indikatie

Deze indikatie geeft het nivo weer van de monitor uitgang.

29) R CHANNEL totaal uitgang (mixed)

Plaats hier het rechter kanaal van uw (eind) versterker.

30) SUM L+R ingang

Gebruik deze ingang om extra kanalen te mixen

31) L CHANNEL

Plaats hier het linker kanaal van uw (eind) versterker.

32) MON uitgang

Totaal uitgangssignaal bestemd voor de monitor.

33) RETURN ingang

Deze kunt u gebruiken om een signaal nogmaals in te voegen.

34) SEND uitgang

Dit is een uitgangssignaal welke opnieuw ingevoegd kan worden.

35) MIC aansluiting

Hier kunt u een ongebalanceerde microfoon aansluiten.

36) LINE ingang

Sluit hier een geluidsbron aan met tulp aansluiting

Hoofdpaneel

1) Aan/uit schakelaar

Gebruik deze schakelaar om het apparaat aan te zetten.

Alvorens deze schakelaar aan te zetten, dient u de (eind) versterker uit te zetten of de volume regelaar op minimaal i.v.m. eventuele inschakelgeluiden.

2) AC netsnoer aansluiting

3) FUSE

Gebruik in geval van het smelten van de beveiliging een 0,5A 250V zekering.

4) GROUND aansluiting

Op deze aansluiting kunt u een massa verbinding leggen voor veilig gebruik en Onderdrukken van brom.

1. Sluit als eerst alle in en uitgangen aan, zoals getekend in de aansluitschema.
2. Zet alle volume regelaars op een laag niveau, en zet vervolgens de versterker aan met de aan/uit Schakelaar.
3. Start alle ingang signaal bronnen.
4. Regel nu alle kanalen met de GAIN regelaars (1) zodat de PEAK indikatie niet meer dan af en toe oplicht.
5. Afhankelijk van uw wensen en geluidsbronnen, kunt u de toon regeling gebruiken. (2)(3)(4)
6. Regel nu de Kanaal kontrole regelaar bij (9)..
7. Regel vervolgens de linker en rechter SUM uitgangen bij.
8. Indien uw versterker de BTL uitgangen gebruikt, raden wij u aan de uitgangen L en R mixed (30) als uitgang gebruikt. U kunt deze dan regelen met SUM out regelaar (17).
9. Regel vervolgens het geluidsbeeld bij met de regelaar (7).
10. Indien u de ECHO gebruikt, kunt u deze regelen met de GAIN regelaar (11) van 0-6dB. Regel daarna knoppen (6) en (13) bij voor een maximaal effect.
11. Nadat alles optimaal is ingesteld kunt u de muziek met de 7 band equalizer bijregelen, of deze "flat" in de middenpositie instellen.
12. (14) is de SUM monitor regelaar, voor het regelen van de monitor uitgang.
