C-17 - Scherm AG Neovo - Gratis gebruiksaanwijzing en handleiding

Type product	17 inch TFT-kleuren-LCD-scherm
Schermdiagonaal	43,27 cm
Pixelgrootte	0,264 mm (H) x 0,264 mm (V)
Maximale resolutie	1280 x 1024 @ 60 Hz
Weergavekleuren	16,7 miljoen
Puntklok	140 MHz
Afmetingen (met voet)	371,6 x 382,6 x 190,0 mm (B x H x D)
Gewicht (netto)	3,9 kg
Voedingsspanning	100 ~ 240 V, 50/60 Hz, 1,5 A
Vermogen (maximaal)	25 Watt
Ingangen	D-Sub 15-pins, DVI 24-pins
Audio-uitgang	1,0 W rms (per kanaal)
Functieknoppen	Auto/Bron/Afsluiten, -/ECO, +/Volume+, Menu/Enter, Aan/Uit
OSD-functies	Helderheid, Contrast, ECO, Beeld instellen, Kleurtemperatuur, Kleurversterking, Beeldversterking, OSD-instelling, Extra
Plug & Play	VESA DDC1/2B
Omgevingstemperatuur gebruik	0° tot 40°C
Opslagtemperatuur	-25° tot 55°C
Luchtvochtigheid gebruik	10% tot 85%
Reiniging	Zachte doek met mild schoonmaakmiddel; geen sterke oplosmiddelen
Veiligheid	Niet blootstellen aan regen of vocht; niet openen; alleen gekwalificeerd onderhoud
Verpakkingsinhoud	LCD-monitor, handleiding, voedingskabel, D-Sub kabel, audiokabel, standaardvoet
Naleving	FCC, CE, WEEE

Veelgestelde vragen - C-17 AG Neovo

Hoe pas ik de helderheid van het scherm aan?

Druk op de MENU knop, navigeer naar Helderheid en pas de waarde aan met de + en - knoppen.

Wat moet ik doen als er geen beeld wordt weergegeven?

Controleer of de monitor is ingeschakeld en de stroom-LED brandt. Controleer ook of de signaalkabel goed is aangesloten en of de computer de juiste videomodus gebruikt (bijv. 1280x1024 @ 60Hz).

Hoe reinig ik het scherm veilig?

Gebruik een zachte, droge doek. Bij hardnekkige vlekken een doek licht bevochtigen met een mild schoonmaakmiddel. Gebruik nooit sterke oplosmiddelen zoals thinner of benzine.

Welke kabels zijn nodig voor de aansluiting?

De monitor wordt geleverd met een voedingskabel, een 15-pins D-Sub kabel en een audiokabel. Voor digitale aansluiting is een aparte DVI-kabel nodig.

Hoe stel ik de ECO-modus in?

Druk op de - / ECO sneltoets om de ECO-instellingen te openen. U kunt kiezen uit vooraf ingestelde modi zoals Standaard, Tekst, Internet, Game, Film, Sport, en DCR aan/uit.

Wat betekent de oranje stroom-LED?

Een oranje LED geeft aan dat de monitor in standby-modus staat. Dit gebeurt automatisch als er geen videosignaal wordt ontvangen.

Kan ik de monitor aan de muur bevestigen?

Ja, er is een montagekit nodig die is goedgekeurd door de fabrikant. Volg de instructies van de kit. De monitor is niet voorzien van een VESA-beugel in de standaard.

Wat moet ik doen als het beeld flikkert?

Zet de monitor uit en weer aan. Als het flikkeren aanhoudt, pas dan de Klok (pixelfrequentie) en Focus aan in het OSD-menu onder Beeld instellen.

Hoe wijzig ik de ingangsbron?

Druk op de Auto/Bron/Afsluiten knop terwijl het OSD-menu is uitgeschakeld. Hiermee kunt u schakelen tussen D-Sub, DVI en HDMI (indien aanwezig).

Waarom zie ik een waarschuwing 'Kabel niet aangesloten'?

Controleer of de signaalkabel stevig is vastgedraaid aan zowel de monitor als de computer. Controleer ook of de pinnen in de connector niet verbogen zijn.

GEBRUIKSAANWIJZING C-17 AG Neovo

Veiligheidsvoorziening 2-3

SPECIALE OPMERKINGEN VOOR LCDMONITOR ---- 4

VOORDAT U DE MONITOR GAAT GEBRUIKEN ---- 5

EIGENSCHAPPEN 5

DE INHOUD VAN DE VERPAKKING CONTROLEREN ---- 5

INSTALLATIE-INSTRUCTIES 5

FUNCTIEKNOPPEN EN CONNECTOREN ---- 7

ALGEMENE AANWIJZINGEN 9

FUNCTIEKNOPPEN OP VOORPANEEL 10

Een instelling aanpassen 11

Het beeld aanpassen 12-14

PLUG AND PLAY 15

TOEWIJZING CONNECTORPENNEN---- 20

VOOR UW VEILIGHEID

Lees deze handleiding zorgvuldig door voordat u de monitor gaat gebruiken. Deze handleiding moet worden bewaard om deze later te kunnen raadplegen.

Veiligheidsvoorzieningen

FCC-verklaring Klasse B radiofrequentiestoringen WAARSCHUWING: (VOOR FCC-GECERTIFICEERDE MODELLEN)

Dit apparaat voldoet aan Deel 15 van de FCC-regels. Gebruik is onderhavig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie ontvangen, inclusief interferentie die een ongewenste werking kan veroorzaken.

LET OP: Dit apparaat is getest en voldoet aan de voorschriften voor een digitaal apparaat van klasse B conform deel 15 van de FCC regels. Deze beperkingen zijn ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan uitstralen radiofrequentie-energie en kan, indien niet volgens de aanwijzingen geïnstalleerd en gebruikt, schadelijke interferentie voor radiocommunicatie veroorzaken. Er is echter geen garantie dat interferentie in een specifieke installatie niet zal optreden. Als dit apparaat toch schadelijke storingen veroorzaakt in de radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat uit en in te schakelen, wordt de gebruiker aangemoedigd te proberen de storing op te lossen met een of meer van de volgende maatregelen:

1. Wijzig de richting van de ontvangstantenne of verplaats de antenne.
2. De afstand tussen apparatuur en ontvanger vergroten.
3. Sluit de apparatuur aan op een ander circuit dan dat waar de ontvanger op is aangesloten.
4. Raadpleeg de leverancier of een ervaren radio/Tv-technicus voor hulp.

OPMERKING:

1. De veranderingen of aanpassingen die niet expliciet zijn goedgekeurd door de partij die verantwoordelijk is voor de compliantie, kunnen de bevoegdheid van de gebruiker ongedaan maken om het apparatuur te gebruiken.
2. Om aan de emissiebeperkingen te voldoen, moet gebruik worden gemaakt van afgeschermde interfacekabels en een wisselstroomkabel.
3. De fabrikant is niet verantwoordelijk voor radio- of tv-storingen die zijn veroorzaakt door het onbevoegde wijzigen van deze apparatuur. Het is de verantwoordelijkheid van de gebruiker om een dergelijke storing te corrigeren.

WAARSCHUWING:

De monitor niet blootstellen aan regen of vocht om gevaar op brand of schokken te vermijden. Gevaarlijk hoge spanningen zijn aanwezig in de monitor. Open de behuizing niet. Laat onderhoud alleen over aan onderhoudspersoneel.

VOORZORGSMAATREGELEN

• Gebruik de monitor niet in de buurt van water, bijv. naast een bad, wasbak, gootsteen, zwembad of in een vochtige kelder.
• De monitor niet op een instabiele kar, standaard of tafel plaatsen. Als de monitor valt, kan een persoon letsel oplopen en er kan ernstige schade ontstaan aan het apparaat. Gebruik alleen een kar of standaard die wordt aanbevolen door de fabrikant of die bij de monitor wordt verkocht. Indien u de monitor aan de wand bevestigd of op een plank plaatst, dient u een montagekit te gebruiken die is goedgekeurd door de fabrikant en de aanwijzingen van deze kit op te volgen.
• Gleuven en openingen aan de achterzijde en onderzijde van de behuizing dienen voor de ventilatie. Voor een betrouwbare werking van de monitor en om deze te beschermen tegen oververhitting, mogen deze openingen niet geblokkeerd of bedekt worden. De monitor niet op een bed, bank, kleed of een dergelijk oppervlak plaatsen. Plaats de monitor niet in de buurt of op een verwarming of hittebron. De monitor niet in een boekenkast of kast plaatsen, tenzij er voldoende ventilatie mogelijk is.
• De monitor mag alleen worden gebruikt met het type stroombron dat op het label is aangegeven. Als u niet zeker bent van het stroomtype in uw huis, kunt u contact opnemen met uw leverancier of uw lokale elektriciteitsmaatschappij.
• De monitor is voorzien van een geaarde stekker, een stekker voorzien van aardaansluitingen. Deze stekker past alleen in een geaard stopcontact. Als het stopcontact niet geschikt is voor een geaarde stekker, laat dan een elektriciën het juiste stopcontact installeren. Maak de geaarde stekker niet onklaar.
• Ontkoppel de eenheid tijdens onweer of als deze gedurende een langere periode niet zal worden gebruikt. Dit zal de monitor beschermen tegen schade door stroompieken.
• Zorg dat u geen powerstrips en verlengkabels overbelast. Een overbelasting kan brand of elektrische schokken veroorzaken.
• Plaats nooit voorwerpen in de gleuf van de monitorbehuizing. Hierdoor kan er kortsluiting ontstaan, wat kan leiden tot brand of elektrische schokken. Mors nooit vloeistoffen op de monitor.
• Probeer niet zelf onderhoud uit te voeren op de monitor, het openen of verwijderen van de behuizing kan u blootstellen aan gevaarlijke spanningen en andere gevaren. Laat al het onderhoud uitvoeren door bevoegd onderhoudspersoneel.
• Voor een goede werking dient u de monitor alleen te gebruiken met UL-vermelde computers met correct geconfigureerde aansluitpunten die zijn gemarkeerd tussen 100 - 240 V AC, min. 5 A.
• Het wandstopcontact moet zich in de buurt van het apparaat bevinden en moet makkelijk te bereiken zijn.

WEEE-VERKLARING

Verwijderen van afval van apparatuur door gebruikers in particuliere huishoudens in de Europese Unie.

Dit symbool op het product of op de verpakking geeft aan dat dit product niet samen met het huishoudelijke afval mag worden weggeworpen. Het is uw verantwoordelijkheid om uw afvalapparatuur te verwijderen door dit af te geven op een daarvoor aangewezen verzamelpunt voor recycling van elektrisch en elektronisch afval. De gescheiden verzameling en recycling van afvalapparatuur op het moment van verwijderen helpt bij het beschermen van natuurlijke bronnen en zorgt er voor dat deze wordt gerecycled op een manier die de menselijke gezondheid en het milieu beschermt. Voor meer informatie over de plaats waar apparatuur voor recycling wordt ingezameld, neemt u contact op met de plaatselijke autoriteiten, het plaatselijke afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht.

Hg verklaring

Bevat kwik, op de juiste wijze weggooien

SPECIALE OPMERKINGEN VOOR LCD-MONITOR

De volgende symptomen zijn normaal bij een LCD-monitor en geven geen probleem aan.

OPMERKINGEN

• Door de aard van het fluorescerende licht kan het scherm flikkeren tijdens het eerste gebruik. Zet de stroomschakelaar uit en vervolgens weer aan, zodat de monitor niet meer flikkert
• De helderheid van het scherm kan lichte variaties vertonen, afhankelijk van het bureaubladthema dat u gebruikt.
• Het LCD-scherm bevat effectieve pixels van 99,99% of meer. Er kunnen oppervlaktedefecten voorkomen van 0,01% of minder, zoals een ontbrekende pixel of een pixel dat constant blijft branden.
• Door de aard van het LCD-scherm kan er een nabeeld van het vorige scherm weergegeven blijven nadat het beeld uren is weergegeven en vervolgens is veranderd. In dit geval herstelt het scherm zich langzaam door het beeld te veranderen of u kunt de stroomschakelaar enkele uren uitzetten.

VOORDAT U DE MONITOR GAAT GEBRUIKEN

EIGENSCHAPPEN

• 43,27cm (17 inch) TFT kleuren LCD-monitor
• 48,19cm (19 inch) TFT kleuren LCD-monitor
- Duidelijk, helder scherm voor Windows
• Aanbevolen resoluties: 1280x1024@60Hz.
• Ergonomisch ontwerp
- Ruimtebesparend, compact ontwerp

DE INHOUD VAN DE VERPAKKING CONTROLEREN

De productverpakking moet de volgende onderdelen bevatten:

1. LCD-monitor
2. Handleiding (inclusief cd-rom en garantiebewijs)
3. Voedingskabel
4. 15-Pin D-Sub kabel
5. Audiokabel
6. Standaard (17 inch)
7. Bovenkant standaard (17 inch)
8. Basis

INSTALLATIE-INSTRUCTIES

(17 inch)

(19 inch)

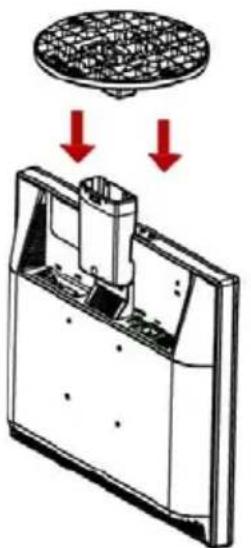

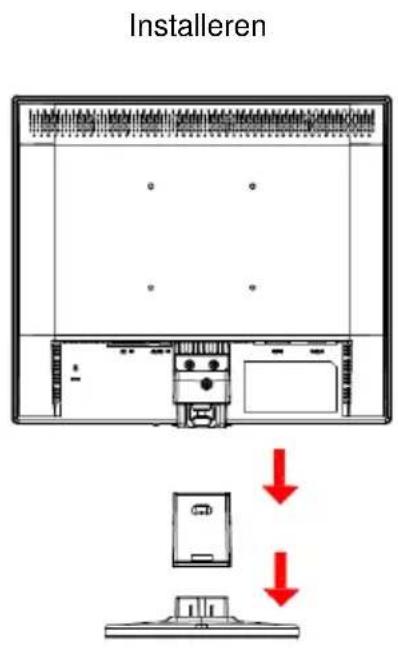

Afbeelding 1 Installeren en verwijderen van het voetstuk

Voedingsbron:

1. Controleer of de stroomkabel geschikt is voor uw gebied.
2. Deze LCD-monitor heeft een externe universele stroomvoorziening die het gebruik toestaat in een spanningsgebied van 100/120 V AC of 220/240 V AC (er is geen aanpassing vereist door de gebruiker).
3. Sluit het netsnoer aan op de aansluiting van de LCD-monitor. Het netsnoer kan zijn aangesloten op een stopcontact of op de netvoedingsuitgang van uw pc, afhankelijk van het type netsnoer dat met de LCD-monitor is meegeleverd.

FUNCTIEKNOPPEN EN CONNECTOREN

SIGNAALKABEL

De signaalkabel aansluiten: Steek een einde van de signaalkabel in de aansluiting "D-SUB" van de LCD-monitor en het andere einde in de VGA-poort van de computer, en draai de schroeven van de aansluiting aan.

De DVI-kabel aansluiten: Steek een einde van de DVI-kabel in de aansluiting "DVI" van de LCD-monitor en het andere einde in de DVI-poort van de computer, en draai de schroeven van de aansluiting aan.

Het netsnoer aansluiten: het netsnoer aan op de aansluiting "AC-IN" van de LCD-monitor. Het netsnoer kan zijn aangesloten op een stopcontact of op de netvoedingsuitgang van uw pc, afhankelijk van het type netsnoer dat met de LCD-monitor is meegeleverd.

De audiokabel aansluiten: Sluit de audiokabel aan op de audio-ingang van de monitor en de audio-uitgang van de PC (groene poort).

Afbeelding 2 Kabels aansluiten

1.	Wisselstroomingang
2.	AUDIO-IN aansluiting
3.	DVI-ingang
4.	D-SUB ingang

• Voor een optimale weergave raden wij aan om naar het volledige oppervlak van de monitor te kijken en vervolgens de hoek van de monitor naar voorkeur te veranderen.
• Hou de standaard vast, zodat de monitor niet omvalt tijdens het veranderen van de monitorhoek.

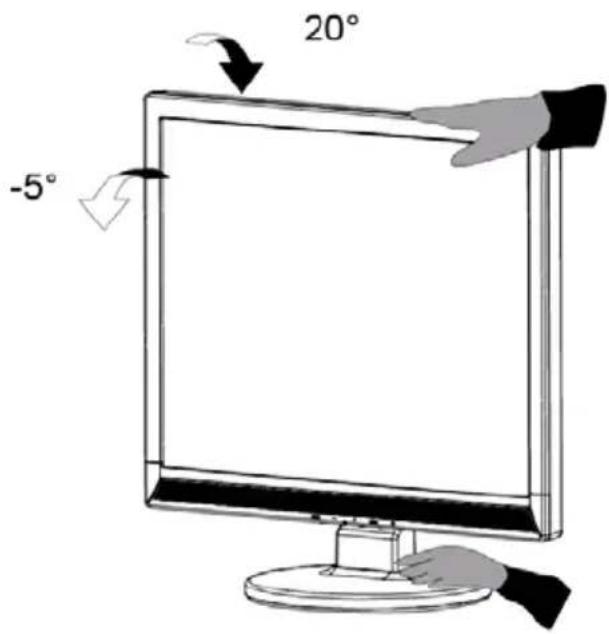

  • U kunt de hoek van de monitor veranderen van -5° tot 20°.

Figuur 3

OPMERKINGEN

• Het LCD-scherm niet aanraken tijdens het veranderen van de hoek. Hierdoor kan het LCD-scherm beschadigen of breken.
• Wees voorzichtig dat uw vingers of handen niet klem komen te zitten bij het veranderen van de hoek.

BEDIENINGSINSTRUCTIES

ALGEMENE AANWIJZINGEN

Druk op de stroomknop om de monitor aan en uit te zetten. De overige functieknoppen bevinden zich op het voorpaneel van de monitor (zie afb. 4). Door deze instellingen te veranderen, kunt u het beeld aanpassen aan uw persoonlijke voorkeuren.

• De stroomkabel moet worden aangesloten.
• Sluit de signaalkabel van de monitor aan op de videokaart.
• Druk op de stroomknop om de monitor aan te zetten. De stroomindicator zal gaan branden.

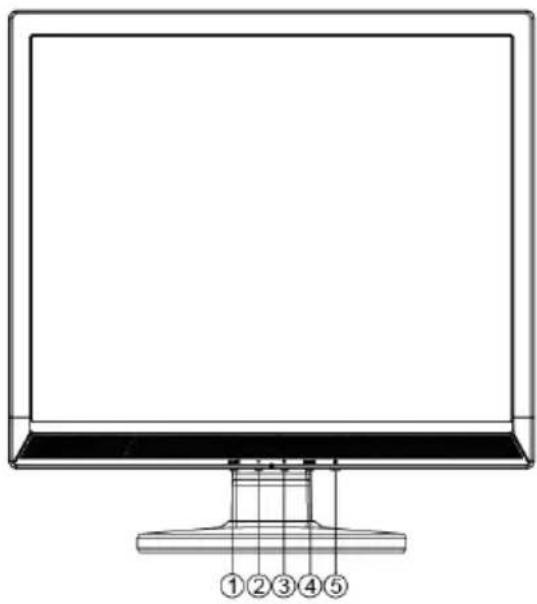

Afbeelding 4 Externe bedieningsknop

EXTERNE BEDIENINGSKNOPPEN

1.	Auto/Bron/Afsluiten
2.	- / ECO sneltoets
3.	+ / Volume+
4.	Menu / Invoeren
5.	Voedingsknop

Druk op de knop om de monitor in of uit te schakelen en de staat van de monitor weer te geven.

- Stroom-LED:

Blauw — Modus ingeschakeld.

Oranje — standby.

- MENU / ENTER:

Schakel het OSD-menu in als OSD is uitgeschakeld of schakel de aanpasfunctie in of uit als OSD is ingeschakeld of sluit het OSD-menu af in de OSD-status Volume instellen.

- / ECO sneltoets:

Schakelt de ECO-bediening in als de OSD is uitgeschakeld of past een functie aan als de functie is ingeschakeld.

• + / Volume+:

Schakelt de volumebediening in als de OSD is uitgeschakeld of past een functie aan als de functie is ingeschakeld.

• Auto/Bron/Afsluiten:

1. Als het OSD-menu actief is, fungeert deze knop als AFSLUITTOETS (OSD-menu afsluiten).
2. Als het OSD-menu niet actief is, selecteert u de invoerbron door op deze knop te drukken: D-Sub/DVI/HDMI.
3. Druk op deze knop 2 seconden in als het OSD-menu is uitgeschakeld om de automatische aanpassingsfunctie te activeren. De functie Automatisch aanpassen wordt gebruikt voor het instellen van HPos, VPos, Clock en Focus.

Functie OSD vergrendelen: Houd om het OSD te vergrendelen de knop MENU ingedrukt terwijl de monitor is uitgeschakeld en druk op de aan/uit-knop om de monitor in te schakelen. Houd om het OSD te ontgrendelen de knop MENU ingedrukt terwijl de monitor is uitgeschakeld en druk op de aan/uit-knop om de monitor in te schakelen.

OPMERKINGEN

• De monitor niet in de buurt van hittebronnen plaatsen, zoals verwarmingen of stofvangers, of op een plek in direct zonlicht of met overmatig veel stof of mechanische trillingen of schokken.
• Bewaar de oorspronkelijke verpakking en verpakkingsmaterialen, omdat ze van pas kunnen komen als u de monitor moet vervoeren.
• Pak uw monitor in zoals het in de fabriek was ingepakt voor een maximale bescherming.
• Maak uw monitor periodiek schoon met een zachte doek, zodat deze er als nieuw uit blijft zien. Hardnekkige vlekken kunnen worden verwijderd met een doek die iets is gedrenkt in een mild schoonmaakmiddel. Gebruik nooit sterke oplosmiddelen, zoals verdunner, benzeen of schuurmiddelen, omdat deze de behuizing zullen beschadigen. Ontkoppel de monitor altijd voor het reinigen als voorzorgsmaatregel.
• Kras niet met harde voorwerpen over het scherm, omdat dit blijvende schade kan veroorzaken.
• Mors geen vloeistof in de monitor, omdat dit onderdelen kan beschadigen.

Een instelling aanpassen

1. Druk op de knop MENU om het OSD-menu te activeren.
2. Druk op < of op > om door de functies te navigeren. Druk nadat de gewenste functie is gemarkeerd op de MENU-knop om deze in te schakelen. Als de functie een submenu heeft, drukt u opnieuw op + en - om door de functies van het submenu te navigeren. Druk nadat de gewenste functie is gemarkeerd op de MENU-knop om deze in te schakelen.
3. Druk op - of op + om de instellingen van de geselecteerde functie te wijzigen.
4. Selecteer de functie afsluiten om af te sluiten en op te slaan. Herhaal de stappen 2 en 3 als u een andere functie wilt instellen.

Afbeelding 5 Het OSD-bericht

Het beeld aanpassen

De beschrijvingen voor de bedienings-LEDs

Onderdeel Hoofdmenu	Pictogram Hoofdmenu	Onderdeel Submenu	Submenu	Beschrijving
Helderheid		Helderheid		Verlichting instellen
		Contrast		Contrast van Digitaal-register
		Eco	Standaard	Standaardmodus
			Tekst	Tekstmodus
			Internet	Internetmodus
			Game	Spelmodus
			Film	Filmmodus
			Sport	Sportmodus
		DCR	Uit	Dynamische contrastverhouding uitschakelen
			Aan	Dynamische contrastverhouding inschakelen
Beeld instellen		Klok		Beeldklok aanpassen om verticale ruis te verminderen
		Focus		Beeldklok aanpassen om horizontale ruis te verminderen
		Hor-Inst.		Stelt de horizontale positie van het beeld in
		Ver-Inst.		Stelt de verticale positie van het beeld in
Kleurtemp.		Warm		Warme kleurtemperatuur ophalen uit EEPROM
		Normaal		Normale kleurtemperatuur ophalen uit EEPROM
		Koel		Koele kleurtemperatuur ophalen uit EEPROM
		sRGB		SRGB-kleurtemperatuur ophalen uit EEPROM
		Gebruiker	Gebruiker B	Blauwe versterking uit digitaal register
			Gebruiker G	Groene versterking uit digitaal register
			Gebruiker R	Rode versterking uit digitaal register
Kleurversterking		Volledige versterking	aan of uit	Modus volledig versterken in- of uitschakelen
		Natuurlijke huid	aan of uit	Modus natuurlijke huid in- of uitschakelen
		Groen veld aan of uit Modus Groen veld in- of uitschakelen
		Hemelsblauw aan of uit	Modus Hemelsblauw in- of uitschakelen
		Automatische detectie	aan of uit	Modus automatische detectie in-of uitschakelen
		Demo aan of uit Demo in- of uitschakelen
Beeldversterking		Beeldgrootte	De helderheid van het beeld instellen
		Helderheid
		Contrast		De contrast van het beeld instellen
		Hor-Inst.		De horizontale positie van het beeld instellen
		Ver-Inst.		De verticale positie van het beeld instellen
		Helder beeld aan of uit Helder beeld in- of uitschakelen
OSD-instelling		Hor-Inst.		De horizontale positie van OSD instellen
		Ver-Inst. De verticale positie van OSD instellen
		Timeout De OSD-time-out instellen
		Taal De OSD-taal selecteren
Extra		Invoerselectie	D-sub De analoge ingangsbron selecteren
			DVI De digitale ingangsbron selecteren
		DDC/CI		Ondersteuning voor DDC/CI in- of uitschakelen
		Reset		De standaardwaarden van het menu herstellen
		Informatie		Toon de informatie over de bron van het hoofdbeeld en het subbeeld

PLUG AND PLAY

Plug & Play DDC1/2B optie

Deze monitor is voorzien van VESA DDC2B-mogelijkheden volgens de VESA DDC-NORM. Hiermee kan de monitor het hostsysteem informeren over de identiteit en, afhankelijk van het gebruikte DDC-niveau, aanvullende informatie doorgeven over de weergavemogelijkheden. Het communicatiekanaal is op twee niveaus gedefinieerd, DDC1 en DDC2B.

DDC1 is een eenrichtings-gegevenskanaal van scherm naar host die doorlopend EDID-informatie overbrengt. De DDC2B is een gegevenskanaal in twee richtingen op basis van het I²C-protocol. De host kan EDID-informatie verzoeken via het DDC2B-kanaal.

DEZE MONITOR LIJKT NIET TE WERKEN ALS ER GEEN VIDEO-INGANGSSIGNAAL IS. VOOR DE GOEDE WERKING VAN DEZE MONITOR MOET ER EEN VIDEO-INGANGSSIGNAAL ZIJN.

Deze monitor voldoet aan de standaarden voor groene monitoren zoals vastgesteld door de Video Electronics Standards Association (VESA) en de Zweedse vakbonden (NUTEK). Deze eigenschap is bedoeld om elektrische energie te besparen door het stroomverbruik te verminderen als er geen video-ingangssignaal is. Als er geen video-ingangssignaal is, zal deze monitor, na een onderbreking, automatisch in de UIT-modus gaan staan. Dit vermindert het interne stroomverbruik van de monitor. Nadat het video-ingangssignaal is hersteld, wordt de stroom hersteld en het scherm automatisch hersteld. Het lijkt op een "Screensaver", met uitzondering dat het scherm volledig uit staat. Het scherm wordt hersteld door op een toets op het toetsenbord te drukken of op de muis te klikken.

Probleem & vraag Mogelijke oplossing
Stroom-LED brand niet	*Controleer of de stroomschakelaar in de AAN-stand staat.*De stroomkabel moet zijn aangesloten.
Geen Plug & Play *Controleer of het computersysteem compatibel is met Plug & Play*Controleer of het computersysteem compatibel is met Plug & Play*Controleer of de D-15 stekkerpen van de videokabel is gebogen
Het beeld is wazig *Stel de opties contrast en helderheid in
Het beeld beweegt of een golfpatroon is aanwezig in het beeld	*Verwijder elektrische apparatuur dat de elektrische interferentie kunnen veroorzaken
De stroom-LED brandt maar er is geen video of beeld.	*Stroomschakelaar van de computer moet in de AAN-stand staan*De videokaart van de computer moet goed in de sleuf zitten*Controleer of de videokabel van de monitor goed is aangesloten op de computer*Controleer de videokabel van de monitor op gebogen pennen*Controleer of de computer werkt door de knop CAPS LOCK op het toetsendruk in te drukken terwijl u de CAPS LOCK-LED in de gaten houdt. De LED moet niet gaan branden of uitgaan als de knop CAPS LOCK wordt ingedrukt.
Een van de primaire kleuren ontbreekt (ROOD, GROEN of BLAUW)	*Controleer de videokabel van de monitor op gebogen pennen
Schermbeeld is niet gecentreerd of heeft niet de juiste afmeting	*Pas de pixelfrequentie CLOCK en FOCUS aan of druk op de sneltoets (AUTO)
Het beeld heeft afwijkend kleuren (wit ziet er niet wit uit)	*Stel de RGB-kleur in of selecteer de kleurtemperatuur
Horizontale of verticale storing in het scherm	*Gebruik win 95/98/2000/NT/ME/XP afsluitmodus CLOCK en FOCUS afstellen of gebruik de sneltoets (AUTO).

CLOCK (pixelfrequentie) regelt het aantal gescande pixels per horizontale veeg. Als de frequentie niet goed is, geeft het scherm verticale strepen weer en heeft het beeld niet de juiste breedte. FOCUS past de fase van het pixelkloksignaal aan. Met een verkeerde fase-instelling geeft het beeld horizontale storingen weer in lichte beelden. Gebruik voor instellen van FOCUS en CLOCK het "puntjespatroon" of het patroon voor de afsluitmodus van Win95/98/2000/ME/XP.

FOUTMELDING & MOGELIJKE OPLOSSING

KABEL NIET AANGESLOTEN:

1. Controleer of de signaalkabel goed is aangesloten. Draai de schroeven van de connector vast als deze los zitten.
2. Controleer de verbindingspennen van de signaalkabel op schade.

INGANG NIET ONDERSTEUND:

Uw computer is ingesteld op een ongeschikte weergavemodus. Stel de computer in op de weergavemodus die weergegeven wordt in de volgende tabel (pagina 19).

Bijlage

SPECIFICATIES

LCD-scherm	Besturingssysteem 1	7 inch TFT kleuren-LCD, met LED-verlichting	19 inch TFT kleuren-LCD, met LED-verlichting
	Grootte	43,27cm	48,19cm
	Pixelgrootte 0,264mm (H) x 0,264mm (V)		0,294 mm (H) x 0,294 mm (V)
Ingang	Video R, G, B Analoge Interface
	H-Frequentie 30 KHz - 83 KHz
	V-Frequentie	55-75 Hz
Weergavekleuren 16,7 M kleuren
Puntklok		140 MHz
Max. Resolutie 1280x1024 @ 60Hz
Plug & Play VESA DDC1/2B		TM
Ingangsconnector D-Sub 15 pin/ DVI pin 24
Invoer videosignaal Analoog 0,7 V p-p (standaard), 75 OHM, positief
Maximale schermafmeting Horizontaal: 337,920 mm Verticaal: 270,336 mm			Horizontaal: 376,32 mm Verticaal: 301,056 mm
Voedingsbron 100~240 V, 50~60 Hz,1,5 A
Milieu overwegingen		Gebruikstemp.: 0° tot 40°C Opslagtemp.: -25° tot 55°C Gebruiksvochtingheid: 10% tot 85%
Gewicht (Netto) 3,9 kg eenheid		4,2 kg eenheid
Afmetingen (met voet)		371,6*382,6*190,0mm (B*H*D)	409,1*413,4*210,0mm (B*H*D)
Opgenomen vermogen (maximaal)		25 Watt
Externe bediening:	Switch	Auto/Bron/Afsluiten - / ECO sneltoets + / Volume+ Menu / Invoeren Voedingsknop
	Functies	● Helderheid ● Beeld instellen ● Kleurtemp. ● Kleurversterking ● Beeldversterking ● OSD Setup (OSD-instelling) ● Extra
Audio-uitgang 1,0 W rms (per kanaal)
Naleving voorschriften		FCC, CE

Vooringestelde weergavemodi

Standaard	RESOLUTIE	HORIZONTAAL Frequentie (kHz)	VERTICAAL Frequentie (Hz)
VGA	640×480 @60 Hz 31.469	59.940
	640×480 @67 Hz 35.000	66.667
	640×480 @72 Hz 37.861	72.809
	640×480 @75 Hz 37.500	75.000
DOS-modus 720×400 @70 Hz 31.469 70.087
SVGA	800×600 @56 Hz 35.156	56.250
	800×600 @60 Hz 37.879	60.317
	800×600 @72 Hz 48.077	72.188
	800×600 @75 Hz 46.875	75.000
Mac-modus 832×624 @75 Hz 49.725 74.550
XGA	1024×768 @60 Hz 48.363	60.004
	1024×768 @70 Hz 56.476	70.069
	1024×768 @75 Hz 60.023	75.029
	1152×864@75Hz	67.500	75.000
SXGA	1280 x 960 @ 60Hz 60.000	60.000
	1280x1024@60Hz	63.981	60.020
	1280x1024@75Hz	79.976	75.025

TOEWIJZING CONNECTORPENNEN

15-pens signaalkabel met kleurenweergave:

PINNR.	BESCHRIJVING PINNR.	BESCHRIJVING
1. Rood 9. +5 V/Sense(+5 V)
2.	Groen 10. Monitor	aarde
3.	Blauw 11. Logische	aarde
4. Logische aarde 12. DDC-seriële gegevens
5.	Kabeldetectie 13.	H-sync
6.	Rood aarde 14. V-sync
7. Groen aarde 15. DDC serieel klok
8.	Blauw aarde

24-pens signaalkabel met kleurenweergave:

PINNR.	BESCHRIJVING	PINNR.	BESCHRIJVING
1.	TMDS gegevens 2-	13.	TMDS gegevens 3+
2.	TMDS gegevens 2+	14.	+5 V stroom
3.	TMDS gegevens 2/4 bewapening	15.	Aarde (bij +5 V)
4.	TMDS gegevens 4-	16.	Detectie van hot-plug
5.	TMDS gegevens 4+	17.	TMDS gegevens 0-
6.	DDC-klok	18.	TMDS gegevens 0+
7.	DDC-gegevens	19.	TMDS gegevens 0/5 bewapening
8.	N.C.	20.	TMDS gegevens 5-
9.	TMDS gegevens 1-	21.	TMDS gegevens 5+
10.	TMDS gegevens 1+	22.	TMDS klokscherm
11.	TMDS gegevens 1/3 bewapening	23.	TMDS klok +
12.	TMDS gegevens 3-	24.	TMDS klok -
