GEBRUIKSAANWIJZING MCR-678 Marquant

• Kies een plaats om het apparaat te bevestigen waar het de normale handelingen van de bestuurder niet hindert.
• Bevestig de bedrading tijdelijk en verzeker u ervan dat alles correct is aangesloten en dat het apparaat naar behoren functioneert, vóór u het definitief installeert.
• Gebruik alleen de onderdelen die bij het apparaat geleverd worden om van een correcte installatie verzekerd te zijn. Het gebruik van niet goedgekeurde onderdelen kan storingen tot gevolg hebben.
• Raadpleeg uw plaatselijke dealer als de installatie vraagt om het boren van gaten of andere aanpassingen aan het voertuig.
• Installeer het apparaat zo dat het de bestuurder niet in de weg zit en passagiers niet kan verwonden als er plotseling gestopt moet worden, zoals bij een noodstop.
• Als het apparaat wordt geïnstalleerd onder een hoek van meer dan 30° ten opzichte van het horizontale vlak, zou het niet optimaal kunnen functioneren.

- Vermijd installatie van het apparaat op plaatsen waar het wordt blootgesteld aan hoge temperaturen, zoals van direct zonlicht of hete lucht, van de verwarming, of waar het wordt blootgesteld aan stof, vuil, of overmatige trilling.

DIN VOOR/ACHTER MONTAGE

Dit apparaat kan correct worden geïnstalleerd ofwel van "voren" (conventionele DIN voor-montage), ofwel van "achteren" (DIN achter-montage, met gebruikmaking van schroefdraad gaten aan de zijkant van de behuizing van het apparaat). Voor details zie de volgende geïllustreerde installatiemethoden.

DIN VOOR MONTAGE (METHODE A)

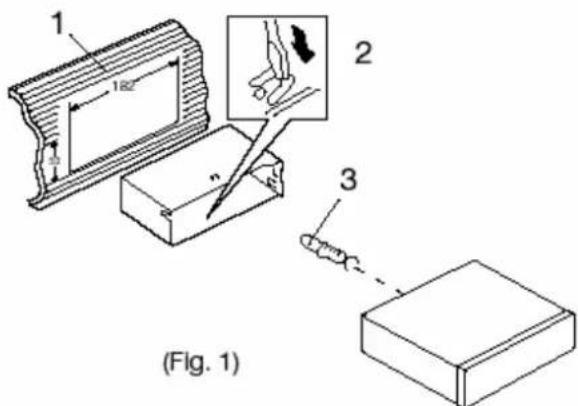

Installatie van het apparaat

1 2 3 (Fig. 1)

1. Dashboard
2. Houder

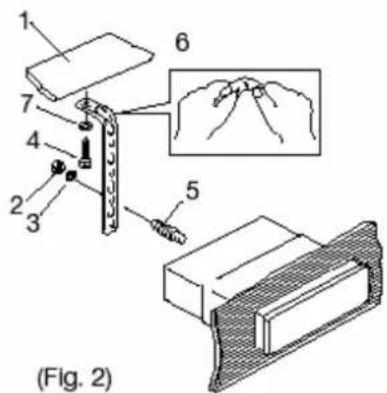

Schuif eerst de houder in het dashboard en kies dan de juiste lipjes al naargelang de dikte van het dashboard materiaal. Buig de lipjes naar binnen om de houder op zijn plaats vast te zetten.

1. Schroef vast

1 6 7 4 2 3 5 (Fig. 2)

Verwijderen van het apparaat

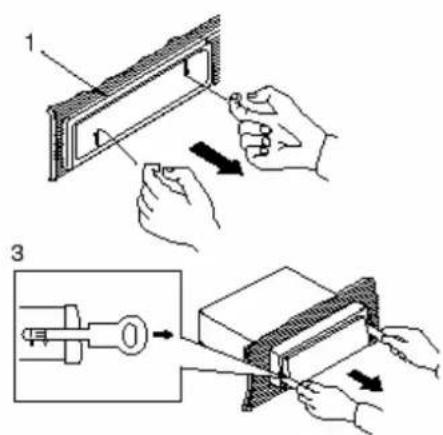

Gebruik de band in elk geval om de achterkant van het apparaat op zijn plaats te houden. De band kan met de hand verbogen worden tot de gewenste hoek.

1. gewone oplegring

2. frame

3. steek vingers in de groef in de voorkant van het frame en trek om het frame te verwijderen. (om het frame opnieuw vast te maken de kant met de groef neerwaarts richten en vastmaken)
4. Hefboom

Steek de hefboompjes die bij het apparaat geleverd worden in de groeven aan beide zijden van het apparaat zoals aangegeven in de afbeelding tot ze klikken. Trekken aan de hefboompjes maakt het mogelijk het apparaat uit het dashboard te verwijderen.

DIN ACHTER MONTAGE (METHODE B)

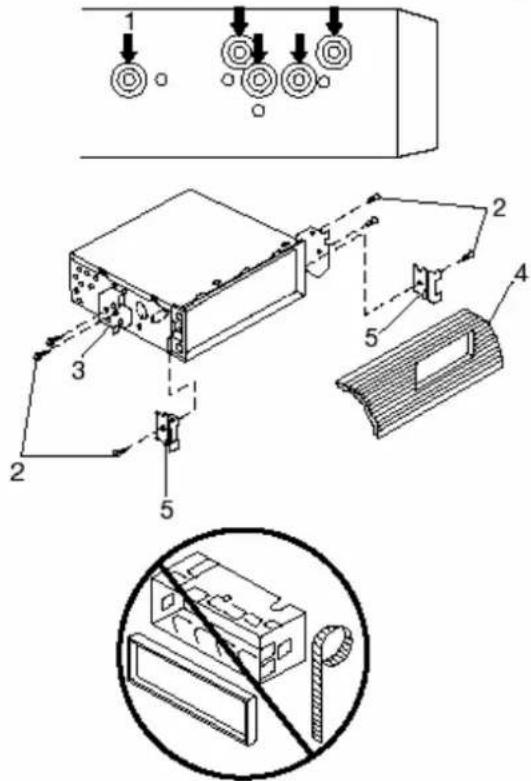

Installatie met gebruik van de schroefgaten aan de zijkant.

Vastmaken van het apparaat aan de radio montagebeugel van de fabriek.

1. Kies een positie waar de schroefgaten van de beugel en de schroefgaten van het apparaat op één lijn zitten (passen) en schroef de schroeven op twee plaatsen aan elke zijde vast. Gebruik ofwel platbolkopschroeven (5 x 5 mm) of schroeven met verzonken kop (4 x 5 mm), afhankelijk van de schroefgaten in de beugel.

2. schroef

3. radio montagebeugel van fabriek
4. dashboard of console
5. haak (verwijder dit onderdeel)

N.B.: De montagedoos, buitenste afwerkrand en hulp staaf worden niet gebruikt bij installatiemethode B.

VERWIJDEREN EN INSTALLEREN VAN HET VOORPANEEL

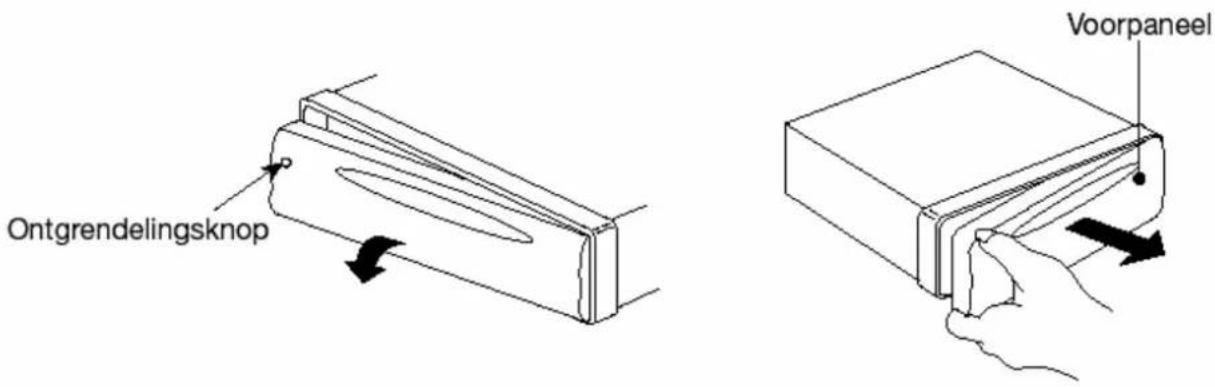

1. Druk op de vrijmakingsknop en trek het voorpaneel er af. Bewaar het voorpaneel in de houder.

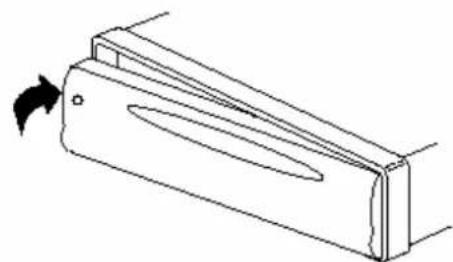

2. Om het voorpaneel te installeren, schuif het in de behuizing en zorg dat het paneel correct geïnstalleerd is, anders kunnen op het display abnormale dingen verschijnen of kunnen sommige toetsen niet goed functioneren.

VERWIJDEREN VAN HET VOORPANEEL

Ontgrendelingsknop Voorpaneel

1. Gebruik de adaptersteker van de autoradio om een veilige elektrische verbinding te maken.
2. Belangrijk! Let erop, dat de rose geheugenkabel aan de constante +12V voeding aangesloten moet zijn (voor zendergeheugen).
3. Nadat alle verbindingen zijn voltooid, druk op de "RESET" knop.

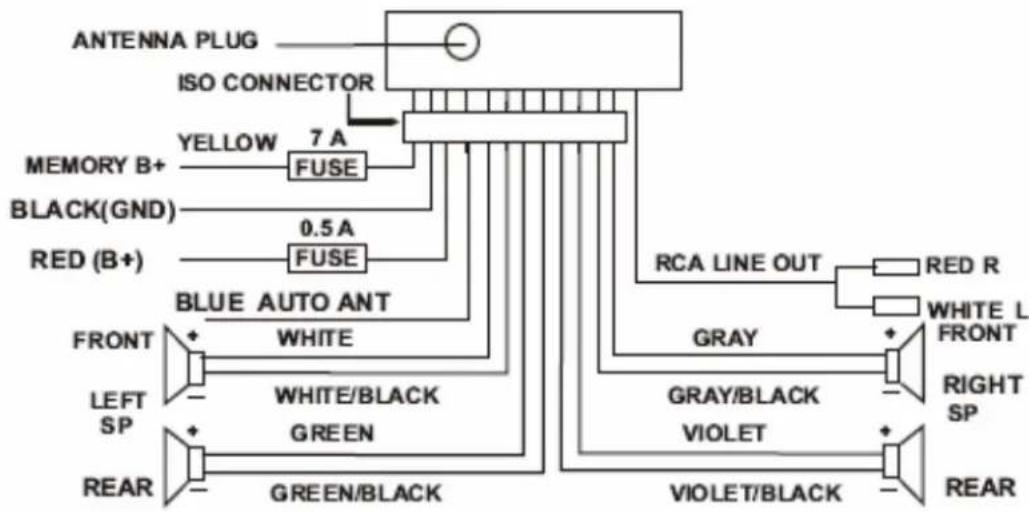

Antenne-relais kabel

Een gele kabel is bijgeleverd voor relais besturing van antenne. Het relais activeert de antenne automatisch en brengt hem omhoog als het apparaat wordt aangezet en trekt hem weer terug als het apparaat wordt uitgeschakeld.

WAARSCHUWING:

Bevestig de gele kabel niet aan motorbedrading of schade aan het apparaat kan het gevolg zijn.


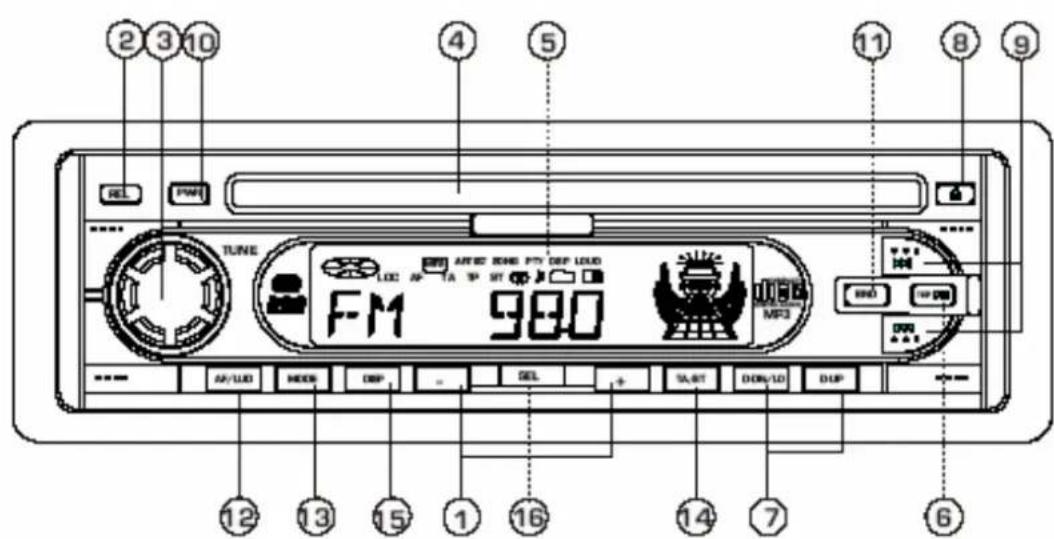

BEDIENTOETSEN

2 3 10 4 5 11 8 9 REL PWM TUNE LOC RF TA SP MT FM 980 MF3 AR/UD HOD DBP - SEL + TA/ST DOR/LO DUP 12 13 15 1 16 14 7 6

• +/- INSTELTOETSEN (1)

Gebruik deze toetsen om een instelling te maken betreffende meerdere functies, die u met de functieschakelaar moet maken. In combinatie met deze "SEL" toets kunt u b.v. kiezen tussen Bass, treble, fader en balance. Met deze +/- toetsen kunt u deze functies een waarde geven.

A. Druk kort meerdere malen op de SEL toets om te kunnen kiezen tussen Bass/treble/fader/balance.
B. Druk langer dan 1 seconde op de SEL toets om in de menu modus te komen. Op dat moment zal het afleesvenster DSP-OFF / POP M / ROCK M / CLASS M / FLAT M en druk vervolgens kort en herhaaldelijk op de SEL toets om BEEP ON / BEEP OFF / VOLUME LAST / VOLUME ADJ mode te kiezen. Indien u de keuze heeft gemaakt kunt u weer de waarde met toets 1 instellen. Gebruik dus toets 1 (+/-) om in het menu te navigeren.
C. Track search modus in MP3. Druk op de BAND knop om de track-search modus in te schakelen. Het afleesvenster zal TRK SCH weergeven. Druk vervolgens op de SEL toets om u in staat te stellen een nummer in te voeren. Het afleesvenster zal 001 weergeven waarbij de 1 zal knipperen. Gebruik vervolgens toets 1 (+/-) om een keuze te maken. Druk nadat u heeft gekozen de SEL toets langer dan 0,5 seconden ingedrukt om uw selectie te doen afspelen.

• LOSKOPPEL TOETS (2)

U Met deze knop kunt u het frontpaneel doen loskoppelen.

• AFSTEMMEN (3)

Als Met de afstem knop kunt u nadat u een bandkeuze heeft gemaakt, een zender opzoeken door aan deze knop te draaien.

• CD COMPARTIMENT (4)

Dit is het compartiment waarin u de CD stopt met het label naar boven gericht..

• LCD AFLEESVENSTER (5)

Dit is het afleesvenster waar u allerlei zaken op kunt aflezen.

• TOP/CDP TOETS (6)

In de CDP afspeel modus, drukt u op de TOP/CDP toets om het CDP afspelen te doen stoppen. Nogmaals deze toets indrukken zal het afspelen weer doen hervatten. Druk en houdt deze toets ingedrukt om het eerste nummer af te spelen.

• UITWERPEN (EJECT) (8)

Wanneer het frontpanel naar beneden wordt gegleden, druk dan op de EJ toets (48) om de CD speler te doen stoppen en om de CD uit de CD speler sleuf te doen springen

TUNE/SKIP/TRACK DOWN (9)

Het apparaat gaat op zoek naar bestanden en adressen van dezelfde soort als deze ingedragen door de gebruiker. Het apparaat geeft dan deze gesorteerde bestanden van adressen weer door te drukken op de toetsen TUNE/SKIP/TRACK UP/DOWN.

TOETSEN gebruikt IN Zoekmodus M5 en M6 worden aangewezen als 10 TRACK in geval van Normal Play en van Searching File or Directory.

De geselecteerde bestanden kunnen afgespeeld worden door te drukken op de toets

• AAN/UIT (10)

U kunt iedere toets op het paneel gebruiken om het apparaat aan te zetten.

PWR-toets (10) indrukken om de installatie uit te zetten.

• BANDKEUZE TOETS (11)

Kies met deze toets de gewenste golflengte. U heeft de keuze tussen Fm/Am. In MP3 modus om de File-search / track-search en character search functies.

- LOUDNESS / AF (12)

Gebruik deze toets om de lage en hoge tonen te accentueren. De 2 ^e functie van deze toets is het zoeken van alternatieve frequenties in radio modus. Dit bereikt u door kort op deze toets te drukken. Het afleesvenster zal AF SEARCH ON weergeven. De AF lijst kunt u weergeven door op de DISP toets te drukken. Indien nu de ontvangst slecht wordt, dan zal deze functie een alternatieve frequentie van dezelfde zender via de RDS ontvanger instellen.

• MODUS SELECTEREN (13)

Kies met deze toets voor Radio of de CD speler functie.

• TA RDS MODUS (14)

- Luisteren naar Verkeersberichten

De TA toets wordt als volgt gebruikt:

Als ze kortstondig wordt ingedrukt worden ze geëngageerd, met de TA modus aan of uit.

Wanneer de TA modus aan staat en als er een verkeersbericht wordt uitgezonden:

Als het apparaat in de CD (MP3) modus staat, zal het tijdelijk worden overgeschakeld op de radio modus. Het zal tijdelijk worden overgeschakeld naar een EON station wanneer EON een verkeersbericht detecteert op dat andere programma. Indien het geluidsvolume zich onder de drempel bevindt, zal er worden omgeschakeld naar deze drempel. Indien echter de gebruiker het klankvolume hoger instelde dan de drempel (min. TA volume) dan zal dat laatste volume behouden blijven. Als de TA modus aan staat, zal de TA van individuele segmenten aan staan. Als een TP station wordt ontvangen, zal de TP van individuele segmenten aan staan.

TA onderbrekingsfunctie.

De aan gang zijnde verkeersberichtgeving wordt onderbroken door op deze toets te drukken. De TA modus zal nochtans niet afgezet worden. Als de toets langdurig ingedrukt wordt, wordt de EON TA LOCAL/EON TA DISTANCE modus opgeroepen. De bedoeling van deze toets is het ongewenste EON TA switchen te reduceren, in het geval er EON TA informatie wordt ontvangen vanuit het afgestemde station en wanneer de radio overschakelde naar dit EON station, maar er geen informatie kon ontvangen worden omdat dit EON station te ver is afgelegen van de zone.

Op die manier wordt de radio terug geschakeld naar het oorspronkelijk station.

In de bovenstaande situatie zal de gebruiker gedurende een korte tijd luisteren naar een verkeerd programma of naar een gedempte klank.

EON TA LOCAL modus

Als de veldsterkte van het EON signaal zwakker is dan het drempelniveau, zal de radio niet op dat station afstemmen en de gebruiker zal nauwelijks deze storingen opmerken.

Als de EON TA LOCAL modus geselecteerd wordt, zal "EON TA LO" gedurende enkele seconden aangeduid worden op de display.

EON TA DISTANCE modus Bij EON TA schakelen wordt er getracht de informatie van het actuele station te implementeren. Als de EON TA DISTANCE modus geselecteerd wordt, zal "EON TA DX" gedurende enkele seconden aangeduid worden op de display.

De gebruikte RDS gegevens zijn PI, PS, AF, TP, TA, EON en PTY gegevens.

Code om het programma te identificeren

PS: Program Service Name

De naamgegevens van het zendstation uitgedrukt in alfanumerieke karakters

AF: Alternative Frequencies

Frequentielijst van de zendstations die een zelfde programma geven

Identificatiegegevens voor de verkeersinformatie van een zender

Identification Identificatiegegevens die aanduiden of verkeersinformatie

In radio modus zal deze toets de frequentie weergeven gevolgd door de tijdweergave. Dit als u herhaaldelijk deze knop indrukt. In Mp3 modus zal deze toets in volgorde, Track nummer / verlopen tijd / echte tijd / track weergeven.

• KLOK INSTELLEN (15)

Druk kort op de DISP toets om te schakelen tussen radio/CD display en klok. Kies voor "REAL TIME" Druk op de toets DISP en houd deze enkele seconden ingedrukt, totdat de cijfers gaan knipperen. Gebruik vervolgens de V.DN en de V.UP toeten om de tijd in te stellen.

MOGELIJKE PROBLEMEN

Symtoom	Oorzaak	Oplossing
Geen spanning.	Autocontact is niet aan.	Als de voeding correct is aangesloten aan de accesores aansluiting van de auto, zet de contactsleutel in de stand "ACC".
	Zekering doorgebrand.	Vervang de zekering.
CD kan niet ingebracht of uitgeworpen worden.	Eer zit al een CD in de speler.	Haal CD uit de speler en doe de nieuwe er in.
	CD is verkeer om ingebracht.	Breng CD in met label naar boven.
	CD is erg vuil of beschadigd.	Maak CD schoon of probeer een andere.
	Temperatuur in de auto is te hoog.	Laat afkoelen tot temperatuur normaal is.
	Condensatie.	Zet CD speler ongeveer een uur uit en probeer dan opnieuw.
Geen geluid.	Volume staat te laag.	Pas volume naar wens aan.
	Kabels zijn niet goed aangesloten.	Controleer de verbindingen.
Bedieningstoetsen werken niet.	De ingebouwde micro-computer werkt niet goed als gevolg van ruis.	Druk op de RESET knop. Het voorpaneel zit niet goed op zijn plaats.
Overslaan van geluid.	Het apparaat zit onder een hoek van meer dan 30°.	Installeer het apparaat onder een hoek van minder dan 30°.
	De CD is erg vuil of beschadigd.	Maak de CD schoon of probeer een nieuwe.
Radio werkt niet.	Antennekabel is niet aangesloten.	Maak de antennekabel goed vast.
	Het signaal is te zwak.	Zoek handmatig een station.
Zendergeheugen werkt niet.	Roze kebel is niet aangesloten aan continu-plus.	Kabelverbindingen controleren.
