GEBRUIKSAANWIJZING MCR-690 Marquant

Het Installeren ....18

Het DIN monteren van het front (Methode A) 18

Het installeren van het apparaat ....18

Het verwijderen van het apparaat 19

Het DIN monteren van de achterzijde (Methode B)....19

Gebruik maken van het afneembaar frontpaneel ....20

De Bedrading....21

De Werking 22

Algemene werking ....22

De werking van de radio ....25

De werking van de CD speler ....28

De werking van de MP3 speler....29

Belangrijke Opmerking:

Nadat u alle draden hebt aangesloten moet u de RESET knop (23) indrukken om het installeren te initialiseren. Indien u verzuimt dit te doen zal het apparaat niet behoorlijk werken.

Opmerkingen:

- Kies de montageplaats waar het apparaat de bestuurder niet hindert tijdens het rijden.

- Sluit, voordat het apparaat definitief wordt geïnstalleerd, de bedrading tijdelijk aan en verzeker u ervan dat alles juist is aangesloten en dat het apparaat en het systeem juist functioneren.

- Gebruik alleen de bij het apparaat geleverde onderdelen om een juiste installatie te verzekeren. Het gebruik van niet goedgekeurde onderdelen kan een slechte werking tot gevolg hebben.

- Neem contact op met de naastbijgelegen dealer wanneer de installatie het boren van gaten of andere wijzigingen aan de auto vereist.

- Plaats het apparaat zo dat het de bestuurder niet hindert en het de passagier niet kan verwonden in het geval van een plotselinge stop, zoals een noodstop.

- Wanneer het apparaat onder een hoek van meer dan 30 graden afwijkend van horizontaal wordt gemonteerd, levert het apparaat mogelijk geen optimale prestaties.

- Vermijd installatie van het apparaat waar het wordt blootgesteld aan hoge temperaturen, zoals van direct zonlicht, of van lucht, zoals van de kachel, of waar het wordt blootgesteld aan stof, vuil of uitzonderlijk sterke trillingen.

DIN VOOR/ACHTER MONTAGE

Dit apparaat kan goed worden geplaatst hetzij "Van voor" (conventionele DIN Front-montage) of "Van achter" (DIN Rear-montage, met gebruikmaking van van schroefdraad voorziene gaten in de zijkanten van het apparaat). Zie voor de details de volgende geïllustreerde montagemethoden.

DIN MONTAGE VANAF VOORKANT (Methode A)

Installatie van het apparaat

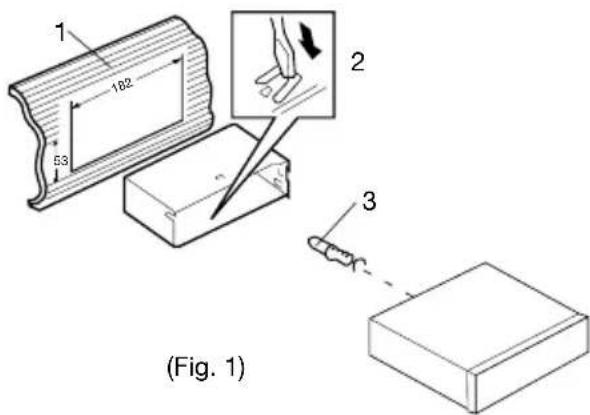

1 182 53 2 3 (Fig. 1)

1. Dashboard
2. Houder

Nadat de houder in het dashboard is gestoken, kiest u de passende lipjes in overeenstemming met de dikte van het dashboard en buigt u die naar binnen om de houder op zijn plaats te bevestigen.

1. Schroef

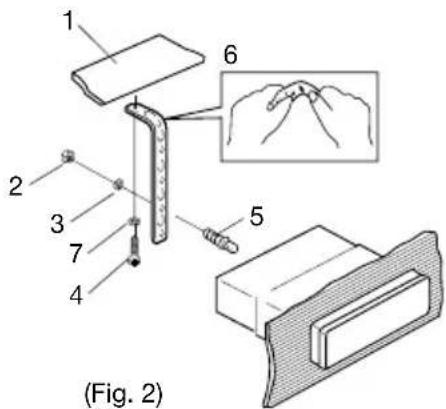

1 2 3 4 5 6 7 (Fig. 2)

Zorg ervoor de strip te gebruiken om de achterkant van het apparaat op zijn plaats te houden. De strip kan met de hand in de juiste vorm worden gebogen.

1. Vlakke ring

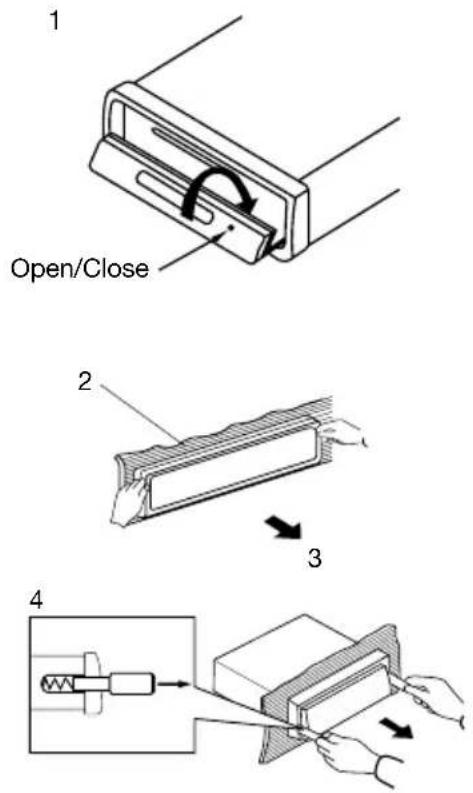

Verwijderen van het apparaat

1 Open/Close 2 3 4

1. Verwijder het Front panel door op de OPEN/CLOSE button te drukken en daarna het panel te verwijderen.
2. Frame
3. Steek uw vingers in de groef aan de voorkant van het frame en trek om het frame te verwijderen. (Wanneer het frame weer wordt aangebracht, laat de kant met de groef dan naar beneden wijzen en maak het vast.)
4. Steek de stangetjes die bij het apparaat zijn meegeleverd in de groeven aan weerszijden van het apparaat zoals in de figuur getoond totdat zij vastklikken. Door aan de stangetjes te trekken is het mogelijk het apparaat weer uit het dashboard te verwijderen.

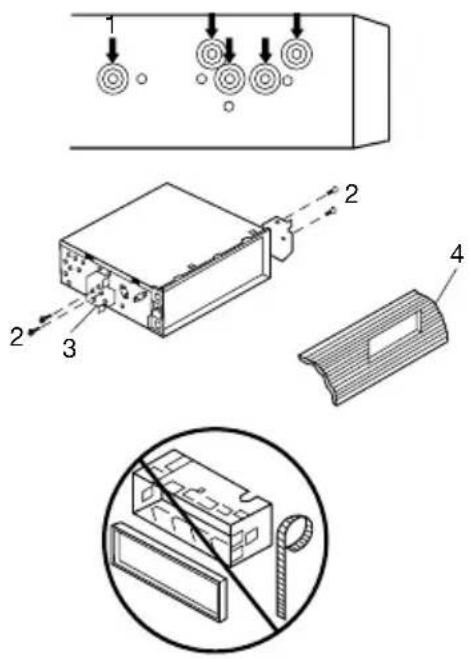

DIN MONTAGE VANAF ACHTERKANT (Methode B)

Installatie met gebruikmaking van de schroefgaten aan de zijkanten van het apparaat.

Bevestiging van het apparaat aan de montagebeugel, voorzien door de fabriek.

1. Kies een plaats waar de schroefgaten van de beugel en de schroefgaten van het apparaat tegenover elkaar liggen (passen) en draai de schroeven op twee plaatsen aan elke kant vast. Gebruik schroeven met vlakke kop (5 x 5mm), afhankelijk van de vorm van de schroefgaten in de beugel.
2. Schroef
3. Door de fabriek voorziene montagebeugel voor de radio
4. Dashboard

Let op: De steunstrip, buitenste sierplaat, en de manchet worden niet gebruikt voor de montage volgens methode B.

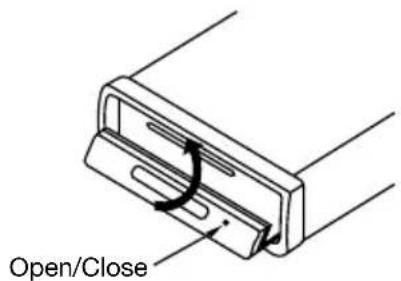

Om het frontpaneel af te nemen

1. Druk op de OPEN/CLOSE knop, zodat het frontpaneel naar beneden glijdt.

Open/Close

1. Druk opnieuw op de OPEN/CLOSE knop zodat het frontpaneel naar boven zal glijden.

Open/Close

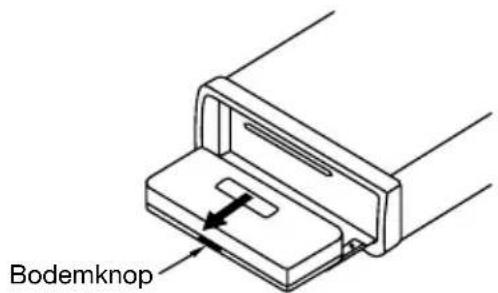

1. Als het frontpaneel naar beneden glijdt, druk dan de bodemknop van het frontpaneel naar boven en trek het uit de paneelsteun.

Bodemknop

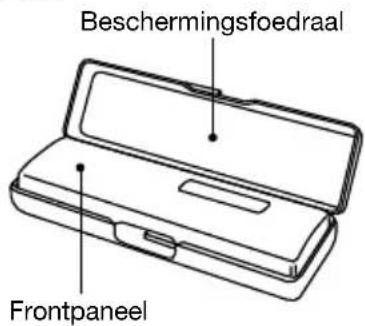

1. Plaats het frontpaneel onmiddellijk na het verwijderen in de bijgeleverde beschermingfoedraal om het veilig te bewaren.

Beschermingsfoedraal Frontpaneel

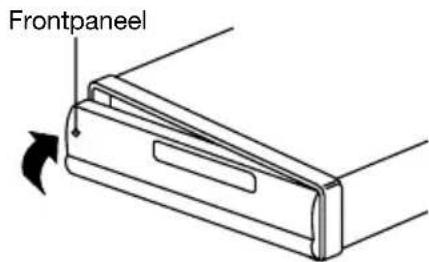

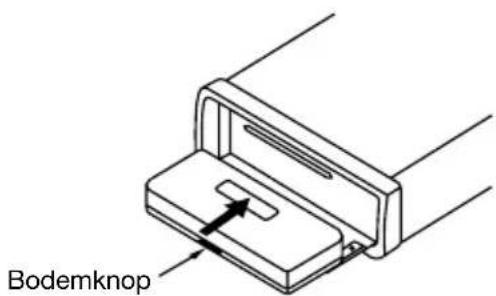

Om het frontpaneel terug te installeren

1. Wanneer de paneelsteun zich in de neerwaartse glijpositie bevindt, bevestig dan het frontpaneel in de paneelsteun en druk op de OPEN/CLOSE knop om het naar boven te doen glijden.

Bodemknop

1. Wanneer de paneelsteun zich in de opwaartse glijpositie bevindt, bevestig dan een zijkant van het frontpaneel in zijn juiste positie en druk de andere zijde in de paneelsteun. U moet dan een klikgeluid horen.

1. Let er wel op dat als het frontpaneel niet goed vastzit, de controle drukknop niet correct kan functioneren en dat de LCD display sommige segmenten zou kunnen missen. Druk daarom op de OPEN/CLOSE knop en herbegin met het installeren van het frontpaneel.

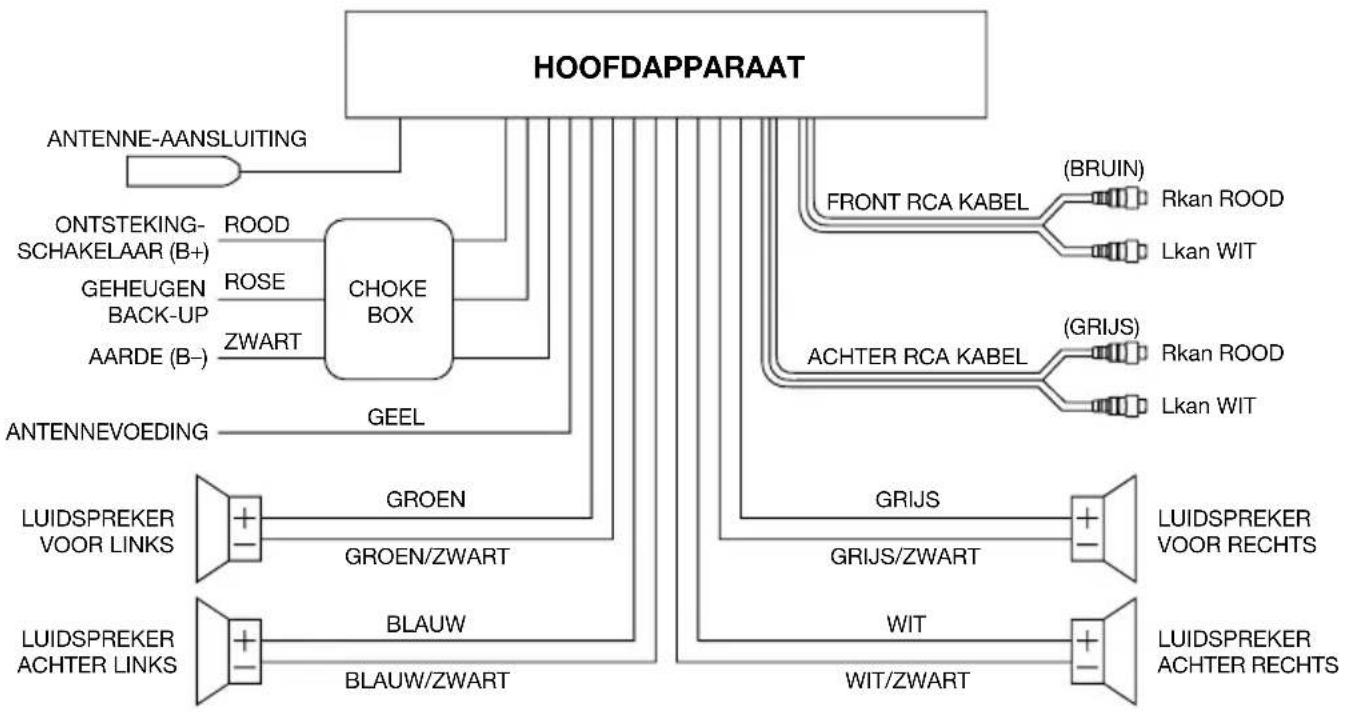


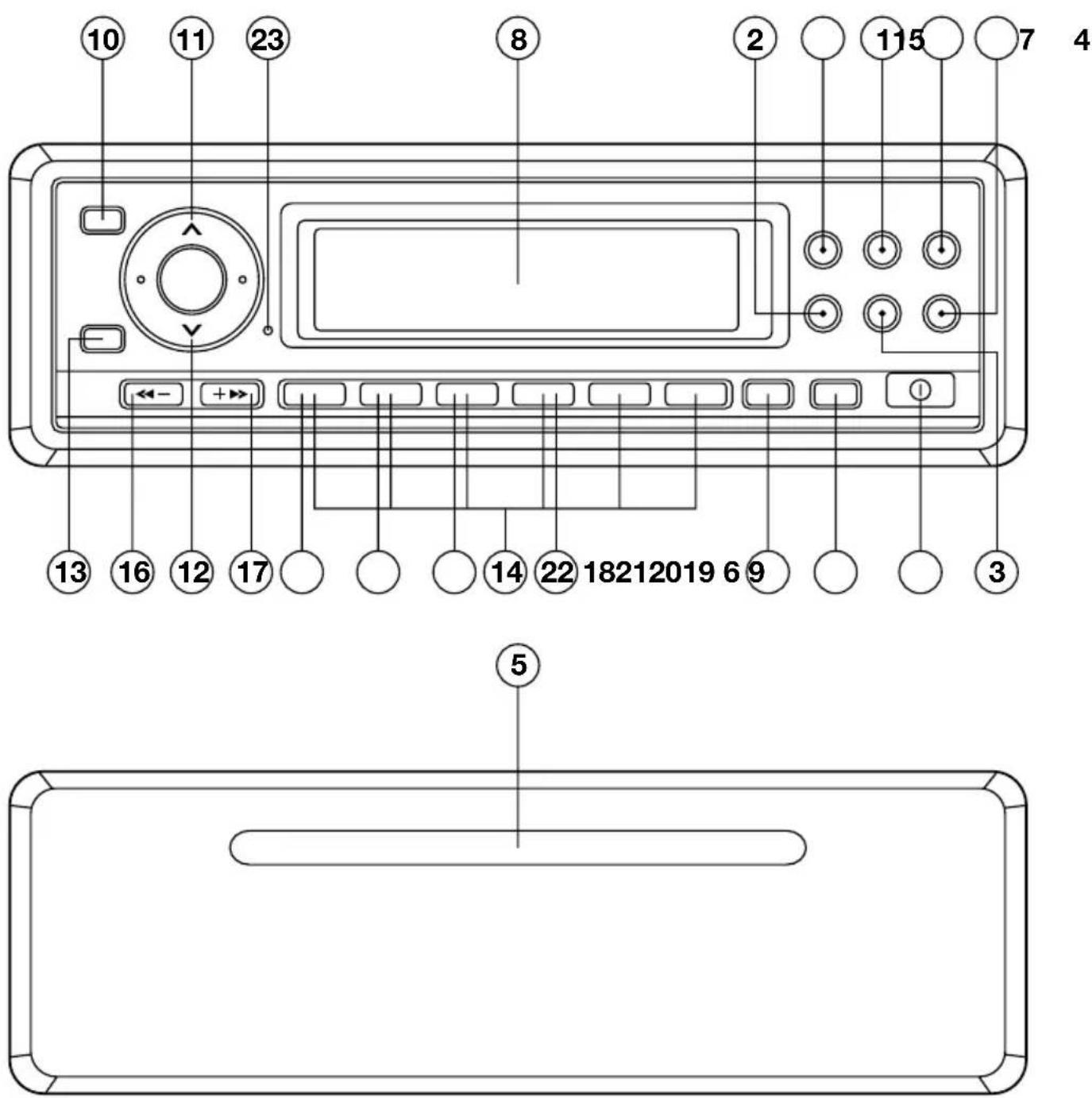

ALGEMENE WERKING

- ON/OFF

Schakel het apparaat aan door op om het even welke toets te drukken.

Als het apparaat aangeschakeld is duw dan op de POWER knop (9) om het terug uit te schakelen.

• LOSLATEN VAN FRONTPLAATJE

Druk op de OPEN/CLOSE drukknop (7) om het frontpaneel naar beneden

te doen glijden. U dient dan opnieuw te drukken om het frontpaneel naar boven te doen glijden in de apparatuur of om het afneembaar frontplaatje los te maken.

• AANPASSING VAN HET GELUIDSNIVEAU

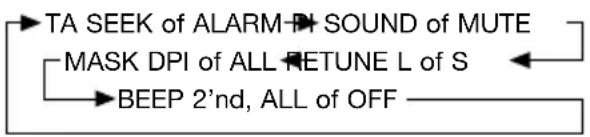

Druk kortstondig op de SEL knop (10) om de gewenste regelingswijze te kunnen selecteren. De regelingswijze zal in de volgende volgorde voorgesteld worden:

VOL BAS TRE BAL FAD

Elektronische regeling van het volume: Door het indrukken van AUDIO CONTROL ^ toets (11) of de AUDIO CONTROL ▼ toets (12) is het mogelijk de gewenste geluidskwaliteit in te stellen.

Digitaal roterend volume regelen: Door te draaien aan de knoppen (11 & 12). In wijzerzin (CW) of in tegenwijzerzin (CCW) is het mogelijk de gewenste geluidskwaliteit in te stellen.

Druk de SEL toets (10) in gedurende meerdere seconden, waardoor op een cyclische wijze de volgende functies geactiveerd worden als selectie voor de gebruiker.

Wanneer op een nieuw afgestemd station geen TP informatie bekomen wordt gedurende meerdere seconden, zal de radio afstemmen op het volgende station, dat niet hetzelfde station (PI) heeft als het laatste station, maar dat wel beschikt over de TP informatie. Wanneer de TP informatie verloren gaat bij het actuele station gedurende de afstemmingstijd die is ingesteld door middel van RETUNE SHORT (30 sec) of RETUNE LONG (90 sec), zal de radio starten met het opnieuw afstemmen op het volgende zelfde PI station. Als hetzelfde PI station niet bereikt wordt gedurende 1 cyclische opzoeking, zal de radio opnieuw afstemmen op het volgende station met TP informatie.

- TA ALARM modus:

Als deze modus geselecteerd wordt, is er geen enkele automatische

herafstemmingswijze geactiveerd. Er is enkel een dubbel biepgeluid (ALARM) als output. Wanneer op een nieuw afgestemd station geen TP informatie wordt weergegeven gedurende meerdere seconden, zullen de bieps te horen zijn. Wanneer de TP informatie verloren gaat bij het actuele station gedurende de afstemmingstijd, is er een output van biep geluiden. Als er op een nieuw afgestemd station geen RDS signaal aanwezig is, wordt het "PI SEEK" signaal ietwat onderdrukt.

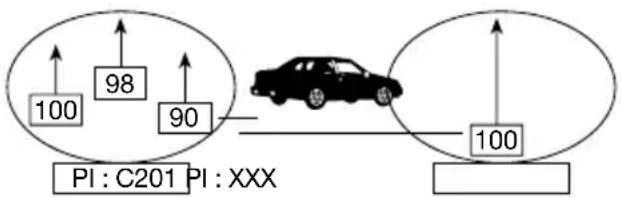

b) PI SOUND of PI MUTE

Terwijl er een AF switching wordt toegepast op een C201 station, kan de AF switchen op 100 MHz, hetgeen geen echte AF is (want verschillende PI met dezelfde AF) in een korte "DIP". Indien een wagen in deze kritische zone op en af rijdt, zal er zich een oscillerend fenomeen voordoen, aangezien de verschillende PI codes kunnen ontvangen worden aan 100 MHz met "XXX" PI. De autoradio beschikt over een speciale procedure om zelfs dit soort van onvermijdelijke situaties te reduceren, alhoewel er een limiet bestaat in het volmaakt ontsnappen aan dit ernstig voorval. Bij dit ernstig voorval kunnen er twee modi als volgt geselecteerd worden:

- PI SOUND modus:

Wanneer in bovenstaand geval een verschillende PI geluid af en toe gehoord wordt (DIP), zullen de DIP geluiden gedurende een korte periode gehoord worden.

- PI MUTE modus: In dezelfde hier bovenstaande situatie, zal er een dempend geluid gehoord worden gedurende een korte periode.

c) RETUNE L, RETUNE S modus De begintijd van het automatisch TA zoeken of het PI zoeken wordt geselecteerd. Wanneer de PI informatie niet opgevangen wordt tijdens het herafstemmen, zal de radio starten met het opnieuw afstemmen op het volgende zelfde PI station. Wanneer hetzelfde PI station niet opgevangen wordt gedurende 1 cyclische zoektocht, zal de radio gaan afstemmen op het laatste station en daar gedurende meerder minuten gaan wachten tot op het ogenblik dat de PI code wordt opgevangen.

- RETUNE L modus: Geselecteerd als 90 seconden - RETUNE S modus: Geselecteerd als 30 seconden.

d) MASK DPI of MASK ALL modus De AF frequentie (die verschillende PI of NO RDS signalen heeft met hoge veldsterkten) wordt gemaskeerd gedurende het PI checken wanneer het apparaat AF opzoekt. Het apparaat zoekt deze AF's (DIP) niet op gedurende enkele minuten. In het geval van een AF met een NO RDS signaal met een hoge veldsterkte, zal het apparaat aarzelen om op zoek te gaan naar echte AF's, als deze echte AF verkeerdelijk gemaskeerd wordt als DIP door een willekeurige interferentie. Het is omwille van deze reden dat het apparaat uitgerust is met de gebruikersoptie (MASK DPI), waardoor de AF van het NO RDS signaal niet gemaskeerd wordt met een hoge veldsterkte. In de MASK DPI modus kunnen de verkeerde geluiden of de lange dempingen

(overeenstemmend met PI SOUND of PI MUTE) gehoord worden door het AD Station, dat een NO RDS signaal uitzendt en waarvan de veldsterkte groter is dan die van de actueel afstemmende stations. Maar deze verschijnselen zijn eerder zeldzaam en de gebruiker zal nauwelijks het verkeerde geluid te horen krijgen in gans Europa:

- MASK DPI modus: Enkel de AF wordt gemaskeerd, die verschillende PI hebben. - MASK ALL modus: De AF worden gemaskeerd, die verschillende PI hebben en een NO RDS signaal met een hoge veldsterkte.

e) BEEP 2'ND, BEEP ALL, BEEP OFF modus

De toestand van het biep geluid wordt geselecteerd. Voor de elektronische regeling van het volume:

De modus 3 wordt geselecteerd en eveneens de AUDIO CONTROL ∧ toets (11) of de AUDIO CONTROL √toets (12).

Voor de digitaal roterende volumeregeling:

De modus 3 wordt geselecteerd als AUDIO CONTROL knop (11 & 12).

- BEEP 2'nd modus: De biep wordt enkel gegenereerd als alle toegelaten dubbele toetsen lang ingedrukt worden (gedurende een seconde). b.v. Wanneer de Preset toets (14) ingedrukt wordt. Wanneer de BND/LOU toets (13) ingedrukt wordt. Wanneer de AMS toets (18) ingedrukt wordt.

- BEEP ALL modus: De biep wordt gegenereerd wanneer iedere toets wordt ingedrukt.

- BEEP OFF modus: De biep wordt uitgeschakeld.

• GELUIDSVOLUME

Druk BND/LOU toets (13) in gedurende meerdere seconden om de output lage tonen te versterken.

- DISPLAY

Druk de DSP toets in (15) om de conversie van iedere display modus als volgt te doen functioneren:

• In het geval van de ontvangst van een RDS station
  In de radio modus: -> PS -> CT -> FREQ. -> PTY ->
  In de CD modus: -> CD -> CT -> PS -> FREQ. -> PTY ->
• In het geval van ontvangst van CT of van PTY informatie, zal er op de display verschijnen "NO CLOCK" of "NO PTY".
• In het geval van een niet RDS station In de radio modus: -> "NO CLOCK"
  -> FREQ. -> "NO PTY" ->
  In de CD modus: -> CD -> CT -> FREQ. -> "NO PTY" ->

Elke op de display vertoond teken duurt meerdere seconden en er wordt terug gekomen naar de eerste positie na meerdere seconden.

Opmerkingen:

- CT = clock time (tijd op de klok aangeduid)

Druk de MOD toets (6) in om te kunnen kiezen uit de gewenste luister modus (b.v. radio of CD (MP3) modus)

• LCD (LIQUID CRYSTAL DISPLAY)

Duidt de actuele frequentie en de op de display (8) geactiveerde functies aan.

- RESET

De RESET knop (23) bevindt zich op de behuizing en dient geactiveerd te worden door middel van de top van een ball point pen of door middel van een dun metalen voorwerp.

De RESET knop (23) dient geactiveerd te worden omwille van de volgende redenen:

• De initiele installatie van het apparaat wanneer alle bedrading is aangesloten.
• Wanneer er geen toetsen meer werken.
• Wanneer er foutmeldingen verschijnen op de display.

Opmerking: Indien de RESET knop (23) wordt ingedrukt en indien het apparaat dan nog niet werkt, gebruik dan een in isopropyl alcohol gedrenkte watten prop om de fitting op de achterzijde van het frontpaneel zuiver te maken.

WERKING VAN DE RADIO

• BANDSELECTIE

Druk in de tuner modus op de BND/LOU toets (13) om de gewenste band te selecteren.

De ontvangen band zal in de volgende volgorde veranderen:

Druk de TUNE/SKIP/TRACK « / - toets (16) in of de TUNE/SKIP/TRACK + / » toets (17) kortstondig in om de automatische zoekfunctie te activeren. Druk diezelfde toetsen gedurende meerdere seconden in om de vermelding “MANUAL” te zien verschijnen op de display. In dit geval is de manuele afstemmodus geselecteerd. Indien de beide toetsen niet ingedrukt worden gedurende meerdere seconden, zal er teruggekeerd worden naar de afstemzoekmodus terwijl “AUTO” op de display verschijnt.

• AUTOMATICALLY MEMORY STORING & PROGRAM SCANNING

- Automatic Memory Storing (Automatisch in het Geheugen Opslaan) Druk de AMS toets (18) in gedurende meerdere seconden. De radio zal dan vanaf de actueel ingestelde frequentie op zoek gaan naar andere signaal sterkten tot dat er een volledige zoekcyclus is doorlopen. De zes sterkste stations zullen dan opgeslagen worden en afroepbaar zijn onder de overeenstemmende ingestelde (preset) genummerd toetsen.

- Program Scanning (programma's aftasten) Druk de AMS toets (18) kortstondig in om de vooraf ingestelde stations af te tasten. Als het niveau van de veldsterkte groter is dan dat van het drempelniveau van het stopniveau zal de radio gedurende meerdere seconden afgestemd worden op dat vooraf ingestelde nummer en stoppen, een gedempt signaal laten horen en dan weer verder gaan met het zoeken.

• STATIONS OPSLAAN (STORING)

Druk op een willekeurige preset toets (14) (M1 tot M6) om een station te selecteren dat in het geheugen is opgeslagen. Druk deze toets dan in gedurende meerdere seconden (tot dat de 2'nd biep geluiden weerklinken). Het nu geselecteerde station wordt dan opgeslagen onder dat nummer.

- Het Instellen van de RDS Modus Druk de AF/REG toets (3) in en laat ze onmiddellijk los om de RDS modus aan of uit te schakelen. Van zodra de RDS modus aangeschakeld is zal het symbool "AF" verschijnen op de display.

Tevens wordt de programmanaam weergegeven bij het ontvangen van een RDS station.

"AF" begint te knipperen als het ontvangen signaal zwakker wordt. "ALARM" zal weergegeven worden als er een noodsignaal uitgezonden en ontvangen wordt. Ondertussen zal het niveau van de output klank automatisch afgesteld worden op de vooraf ingestelde geluidssterkte, wanneer de volumeknop op minimum wordt ingesteld.

• Werking Gewestelijk Programma (Regional Program Operation) Druk de AF/REG toets (3) in gedurende meerdere seconden om de gewestelijke modus aan of uit te schakelen. Sommige radiostations veranderen hun programma's van een normale uitzending naar een regionale uitzending gedurende een zekere periode. Wanneer de REG toets aan is, blijft het aan gang zijnde programma onveranderd. Wanneer de REG toets uit is, wordt de verandering van ontvangst van een regionale station toegelaten.
• Gebruik van PTY om programma te selecteren De PTY toets (1) wordt als volgt gebruikt:

PTY MUSIC group PTY SPEECH group PTY off

Bij het selecteren van PTY, wordt zijn selectie geïmplementeerd door de preset knoppen, zoals beschreven in de aantekeningen. Wanneer PTY wordt geselecteerd, zal de radio beginnen te zoeken naar de corresponderende PTY informatie en er zal gestopt worden als deze corresponderende PTY informatie wordt gedetecteerd. Indien de corresponderende PTY informatie niet meer bestaat, zal er automatisch van de PTY naar de normale modus worden overgeschakeld.

Opmerkingen:

Wanneer de PTY modus geëngageerd is zijn de mogelijkheden van de PTY schakelaar als volgt:

Overeenstemmend met de hierboven 2 toegekende groepen zal de vooraf ingestelde nummering voor PTY selectie als volgt gebruikt worden:

MUSIC group

- POP M, ROCK M

- EASY M, LIGHT M

- CLASSICS, OTHER M

- JAZZ, COUNTRY

- NATION M, OLDIES

- FOLK M

SPEECH group

- NEWS, AFFAIRS, INFO

- Luisteren naar Verkeersberichten (Traffic Announcement)

De TA toets (2) wordt als volgt gebruikt:

Als ze kortstondig wordt ingedrukt worden ze geëngageerd, met de TA modus aan of uit.

Wanneer de TA modus aan staat en als er een verkeersbericht wordt uitgezonden:

Als het apparaat in de cassette modus staat, zal het tijdelijk worden overgeschakeld op de radio modus.

Het zal tijdelijk worden overgeschakeld naar een EON station wanneer EON een verkeersbericht detecteert op dat andere programma.

Indien het geluidsvolume zich onder de drempel bevindt, zal er worden omgeschakeld naar deze drempel.

Indien echter de gebruiker het klankvolume hoger instelde dan de

drempel (min. TA volume) dan zal dat laatste volume behouden blijven.

Als de TA modus aan staat, zal de TA van individuele segmenten aan staan. Als een TP station wordt ontvangen, zal de TP van individuele segmenten aan staan.

TA onderbrekingsfunctie

De aan gang zijnde verkeersberichtgeving wordt onderbroken door op deze toets te drukken. De TA modus zal nochtans niet afgezet worden. Als de toets langdurig ingedrukt wordt, wordt de EON TA LOCAL/EON TA DISTANCE modus opgeroepen.

De bedoeling van deze toets is het ongewenste EON TA switchen te reduceren, in het geval er EON TA informatie wordt ontvangen vanuit het afgestemde station en wanneer de radio overschakelde naar dit EON station, maar er geen informatie kon ontvangen worden omdat dit EON station te ver is afgelegen van de zone. Op die manier wordt de radio terug geschakeld naar het oorspronkelijk station. In de bovenstaande situatie zal de gebruiker gedurende een korte tijd luisteren naar een verkeerd programma of naar een gedempte klank.

EON TA LOCAL modus

Als de veldsterkte van het EON signaal zwakker is dan het drempelniveau, zal de radio niet op dat station afstemmen en de gebruiker zal nauwelijks deze storingen opmerken. Als de EON TA LOCAL modus geselecteerd wordt, zal “EON TA LO” gedurende enkele seconden aangeduid worden op de display.

EON TA DISTANCE modus Bij EON TA schakelen wordt er getracht de informatie van het actuele station te implementeren.

Als de EON TA DISTANCE modus geselecteerd wordt, zal "EON TA DX"

gedurende enkele seconden aangeduid worden op de display. De gebruikte RDS gegevens zijn PI, PS, AF, TP, TA, EON en PTY gegevens.

PI: Program Identification Code Code om het programma te identificeren

PS: Program Service Name De naamgegevens van het zendstation uitgedrukt in alfanumerieke karakters

AF: Alternative Frequencies Frequentielijst van de zendstations die een zelfde programma geven

TP: Traffic Program Identification Identificatiegegevens voor de verkeersinformatie van een zender

TA: Traffic Announcement Identification Identificatiegegevens die aanduiden of verkeersinformatie al dan niet wordt uitgezonden

EON: Enhanced Other Networks Zendinformatie over PI, AF, TP, TA enz. betreffende netwerken verschillend van het actueel beluisterde netwerk

PTY: Program Type Code Inhoud van de programma's zoals nieuws, lichte muziek, sport enz.

CD

- SELECTEER TRACKS

Druk tijdens de CD modus de TUNE/SKIP/TRACK « / - toets (16) in of de TUNE/SKIP/TRACK + / » toets (17) om van de voorgaande CD track naar de volgende over te schakelen. De track nummers worden dan aangegeven op de display.

Houd tijdens de CD modus de TUNE/SKIP/TRACK « / - toets (16) of de TUNE/SKIP/TRACK + / » toets (17) ingedrukt om snel terug te spoelen of om vooruit te gaan. De CD speler zal opnieuw beginnen te spelen zodra de toetsen worden losgelaten.

• STOP MET SPELEN

Druk op de PAU toets (19) om de CD speler te doen pauzeren.

Druk opnieuw op de toets om het spelen verder te zetten.

• HERHAAL DEZELFDE TRACK

Druk in de CD modus op de RPT toets (21) om dezelfde track voortdurend te herhalen. Druk opnieuw op de toets om het herhalen te beëindigen.

• OVERHOOR ALLE TRACKS

Druk in de CD modus op de SCN toets (20) om de eerste seconden van elke track van de CD te beluisteren. Druk opnieuw op de toets om de intro's te doen ophouden en om naar de volledige track te luisteren.

• SPEEL ALLE TRACKS

Druk gedurende de CD modus op de SHF toets (22) om alle tracks op de CD in een willekeurige volgorde te doen afspelen. Druk opnieuw op deze toets om deze functie uit te schakelen.

- UITWERPEN (EJECT)

Wanneer het frontpanel naar beneden wordt gegleden, druk dan op de EJECT toets (4) om de CD speler te doen stoppen en om de CD uit de CD speler sleuf (5) te doen springen.

DE MP3 WERKING

Bij de MP3 werking hebben de volgende toetsen de hieronder aangeduide werking:

1. "Searching track directly" (Rechtstreeks opzoeken van track) in Digital Audio CD en Normal CD
2. "Searching File Name" (Opzoeken bestandsnaam) in Digital Audio CD
3. "Searching File or Directory" (Opzoeken bestand of adressenbestand) in de adressenbestandenstructuur in Digital Audio CD

De AMS toets wordt aangewezen als Digital Audio Mode Selection toets in de enkelvoudige CDP modus. Wanneer de toets ingedrukt wordt, wordt de functie geactiveerd als een selecteren van iedere modus van Digital Audio.

• Druk eenmaal op de AMS(MP3) toets. Het systeem gaat over in de "Searching track directly" modus in Digital Audio CD en Normal CD. Het apparaat zoekt de track op die geselecteerd wordt door de volgende toetsen:
  M1-M6, MOD(7), TUNE/SKIP DOWN(8), TUNE/SKIP UP(9), DSP(0).

- Druk tweemaal op de AMS(MP3) toets. Het systeem gaat over in de "Searching File Name" modus in Digital Audio CD. Het apparaat gaat op zoek naar bestanden en adressen van dezelfde soort als deze ingedragen door de gebruiker. Het apparaat geeft dan deze gesorteerde bestanden van adressen weer door te drukken op de toetsen TUNE/SKIP UP/DOWN.

De geselecteerde bestanden kunnen afgespeeld worden door te drukken op de toets BND(ENTER).

• Druk driemaal op de AMS(MP3) toets. Het systeem gaat over in de "Searching File or Directory" modus van de adressenbestandstructuur in Digital Audio CD.
  Het apparaat gaat op zoek naar bestanden en adressen in de adressenbestandstructuur door te drukken op de toetsen TUNE/SKIP UP/DOWN.

De geselecteerde bestanden kunnen afgespeeld worden door te drukken op de toets BND(ENTER).

TOETSEN gebruikt IN Zoekmodus

AMS Mode Select
BND ENTER
M1 A, B, C, 1
M2 D, E, F, 2
M3 G, H, I, 3
M4 J, K, L, 4
M5 M, N, O, 5/10	TRACK DOWN
M6 P, Q, R, 6/10	TRACK UP
MOD S, T, U, 7
TUNE/SKIP DOWN	V, W, X, 8
TUNE/SKIP UP Y,	Z, SPACE, 9
SEL CHARACTER	SHIFT RIGHT
DSP _, -, +, 0
VOL UP/DOWN	CHARACTER SELECT (A, B......8, 9, 0)

M5 en M6 worden aangewezen als 10 TRACK in geval van Normal Play en van Searching File or Directory.

ALGEMEEN

Vereisten elektrische voeding : DC 12 Volt, Negatieve aarding

Afmetingen van het chassis : 178 (B) x 180 (D) x 50 (H)

Klankregeling

- Lage tonen (aan 100 Hz) : ± 10 dB

- Hoge tonen (aan 10 KHz) : ± 10 dB

Maximum uitgangsvermogen : 4 x 40 Watt

Stroomverbruik : 15 Ampères (max.)

CD SPELER

Signaal - Ruis verhouding : meer dan 60 dB

Kanaalseparatie : meer dan 60 dB

Frequentie Respons : 20 Hz - 20 KHz

RADIO

FM

Frequentiebereik : 87,5 tot 108 MHz

IF : 10,7 MHz

Gevoeligheid (S/N = 30 dB) : 3 ∝ V

Stereoseparatie : > 30 dB

Vooraleer deze checklist te doorlopen is het raadzaam de verbindingen van de bedrading na te gaan. Indien een van de vastgestelde problemen blijft bestaan na het doorlopen van de checklist raden wij u aan uw dichts bij gelegen service dealer te contacteren.

Symptoom Oorzaak Oplossing
Geen spanning.	De contactsleutel van de Indien wagen is niet ingeschakeld.	de voeding correct is aangesloten op de accessoire kringen van de wagen en als de motor niet draait, contactsleutel dan op “ACC”.
	De zekering is gesprongen.	Vervang de zekering.
De CD schijf Er is kan niet worden geladen of uitgeworpen. Het	een CD schijf Haal de CD schijf uit de speler en aanwezig in de CD speler. plaats daarna een nieuwe schijf.
	inbrengen van de CD Plaats schijf gebeurt in de naar boven gericht.
	verkeerde richting.
	De CD schijf is zeer vuil of Maak de CD schijf zuiver of een beschadigde CD schijf.	probeer een nieuwe af te spelen.
	De temperatuur in de wagen is te hoog.	Afkoelen tot de omgevingstemperatuur terug normaal is geworden.
	Condensatie.	Laat de CD speler rusten gedurende ongeveer een uur en probeer daarna opnieuw.
Geen geluid.	Het geluidsvolume staat op minimum.	Regel het volume op de gewenste hoogte.
	De bedrading is niet goed aangesloten.	Controleer de bedrading.
Het geluid slaat over.	De hellingshoek van het apparaat is meer dan 30 minder dan 30 graden.	Zorg voor een installatiehoek van
	De CD schijf is zeer vuil of Maak de CD schijf zuiver of een beschadigde CD schijf.	probeer een nieuwe af te spelen.
De toetsen werken niet.	De ingebouwde microcomputer functioneert niet goed als een gevolg van ruis.	Druk op de RESET knop. Het frontpaneel is niet juist gefixeerd op zijn plaats.
De radio werkt niet. De automatische selectie van het radiostation functioneert niet naar behoren.	De antennekabel is niet aangesloten.	Sluit de antennekabel stevig aan.
	De signalen zijn te zwak.	Selecteer manueel een ander station.
