| Type product | Autoradio |
| Merk | Marquant |
| Model | MCR-760 |
| Afmetingen (b x h x d) | 18 x 5 x 10 cm (1 DIN) |
| Gewicht | 0,5 kg |
| Voeding | 12V DC |
| Vermogen (max.) | 4 x 50 Watt |
| Tuner | AM/FM, RDS |
| Afspelen | CD, MP3, USB, AUX |
| Bluetooth | Ja, handsfree bellen en muziekstreaming |
| Display | LCD met achtergrondverlichting |
| Afstandsbediening | Ja, draadloos |
| Aansluitingen | USB, AUX ingang, antenne, luidsprekeruitgangen |
| Garantie | 2 jaar |
| Onderhoud | Reinig met een droge, zachte doek |
| Veiligheid | Kortsluitvast, zekering aanwezig |
| Reparatie | Alleen door gekwalificeerd personeel |
| Gebruiksomgeving | Binnen in voertuig, temperatuur -10°C tot 60°C |
| Inhoud verpakking | Autoradio, montagemateriaal, afstandsbediening, handleiding |
Veelgestelde vragen - MCR-760 Marquant
Gebruikersvragen over MCR-760 Marquant
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Autoradio in PDF-formaat gratis! Vind uw handleiding MCR-760 - Marquant en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MCR-760 van het merk Marquant.
GEBRUIKSAANWIJZING MCR-760 Marquant
- Plaats het toestel op een plaats waar de bestuurder niet gehinderd wordt tijdens zijn normale rij-activiteit.
- Sluit, alvorens het toestel definitief te installeren, de elektrische kabels tijdelijk aan; vergewis u ervan dat ze correct zijn aangesloten en dat het toestel en heel het systeem op behoorlijke wijze functioneren.
- Gebruik alleen die onderdelen, en geen enkel ander, die met het toestel geleverd worden. Het gebruik van niet erkende onderdelen kan storingen in het functioneren veroorzaken.
- Neem contact op met uw dichtstbijzijnde verkoper, indien voor de installatie van het toestel boringen of andere wijzigingen aan het voertuig nodig zijn.
- Plaats het toestel op zulke plaats zodat de bestuurder niet gehinderd wordt en de passagier niet verwond geraakt in geval men plots dient te stoppen, bijvoorbeeld in geval van een noodremsituatie.
- Indien het toestel in vergelijking met de horizontale stand met een hellingshoek van meer dan 30° geplaatst wordt, is het mogelijk dat het niet optimaal werkt.
- Plaats het toestel niet op een plaats waar het zou kunnen blootsgesteld worden aan een hoge temperatuur (rechtstreekse blootstelling aan zonnestralen, aan de warme lucht van de verwarming) of aan stof, aan vuil of aan bovenmatige trillingen.
DIN-MONTAGE LANGS VOOR/ACHTER
Dit toestel kan ofwel langs voor (traditionele DIN-montage vooraan), ofwel langs achter (DIN-montage achterkant, met behulp van de geschroefde boorgaten op de zijkanten van de behuizing van het toestel) correct gemonteerd worden. Raadpleeg voor meer details de installatiemethodes hieronder.

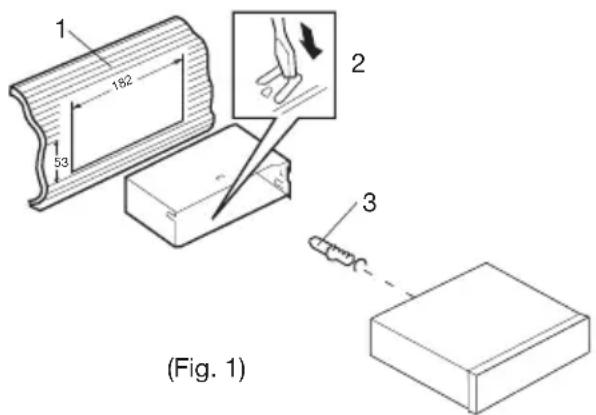

DIN-MONTAGE DIN LANGS VOOR (Methode A)
Installatie van het toestel
- Behuizing
Na de behuizing in het dashboard geschoven te hebben, selecteert u het strookje dat aangepast is aan de dikte van het materiaal van het dashboard en vouwt u het naar binnen om zo de behuizing vast te zetten.
- Vastschroeven


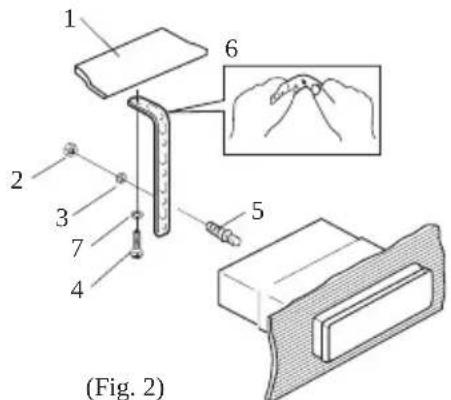

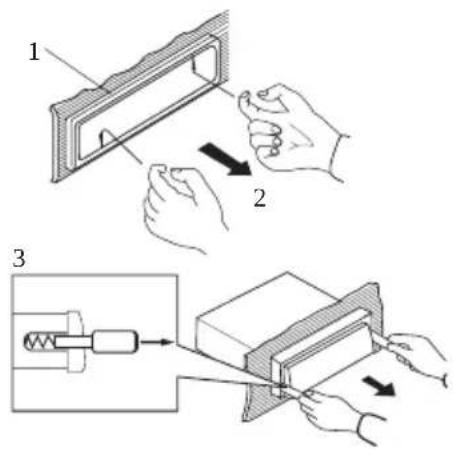

1 2 3 4 5 6 7 (Fig. 2)Demontage van het toestel
Gebruik de beugel voor de installatie van het achterste gedeelte van het toestel. Deze beugel kan met de hand gebogen worden om hem de gewenste vorm te geven.
-
Enkele sluitring
-
Kader
- Steek uw vingers door de spleet aan de voorkant van het kader en trekt het kader naar u toe om het te verwijderen (om het kader terug te plaatsen, plaatst u de kant met de spleet naar onderen toe en maakt u het kader vast).
- Hendel
Duw de hendels die met het toestel geleverd worden in de spleten aan de twee kanten van het toestel (zie figuur) tot ze vastzitten. Door het naar zich toe te trekken kan men dan het toestel uit het dashboard halen.

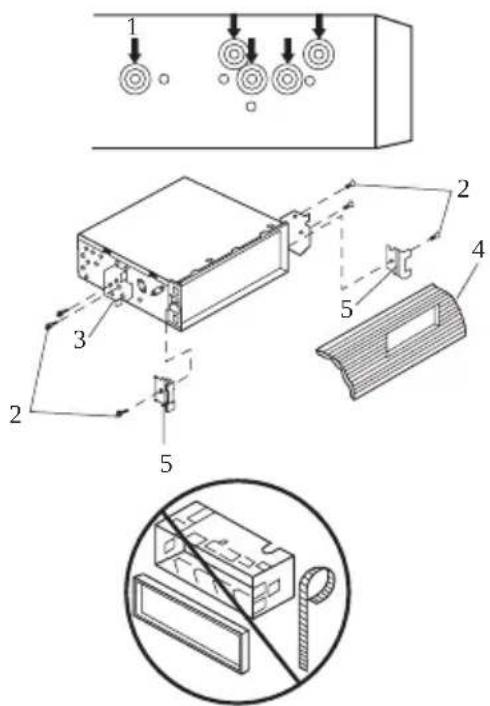

DIN-MONTAGE OP DE ACHTERKANT (Methode B)
Installatie met behulp van de boorgaten aan de zijkanten van het toestel.
Installatie van het toestel in de meegeleverde montagesteun.
-
Kies een plaats waar de boringen van de steun en die van de hoofdeenheid overeenstemmen; schroef vervolgens op twee plaatsen aan elke kant het toestel vast. Gebruik de schroeven met bolle kop (5 x 6mm) of de schroeven met plat verzonken kop (4 x 6mm) afhankelijk van de vorm van de schroefgaten in de steun.
-
Vastschroeven
- Meegeleverde radiomontagesteun
- Dashboard of console
- Haak (Dit onderdeel verwijderen) Opmerking: De montagebehuizing, de buitenste bekledingsdichting en de halve mof worden niet gebruikt bij de installatie volgens methode B.

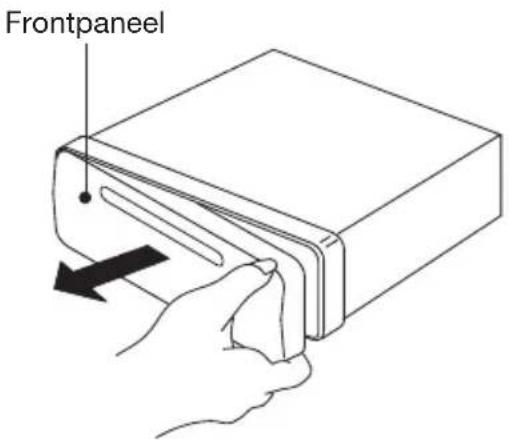

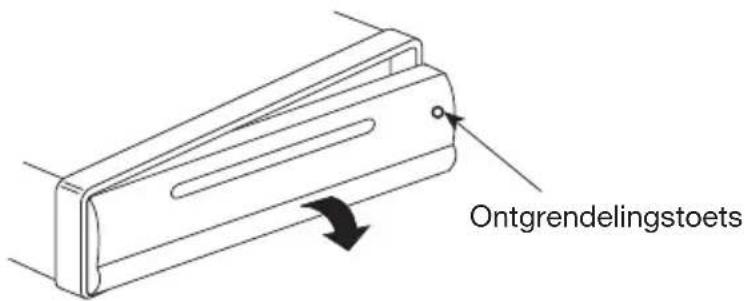

Demontage van het frontpaneel
- Druk op de ontgrendelingstoets (REL). De rechterkant van het paneel komt los.


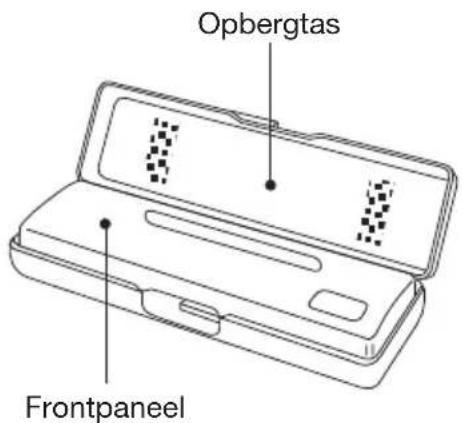

- Berg het, om het niet kwijt te geraken, onmiddellijk in de meegeleverde opbergtas op.

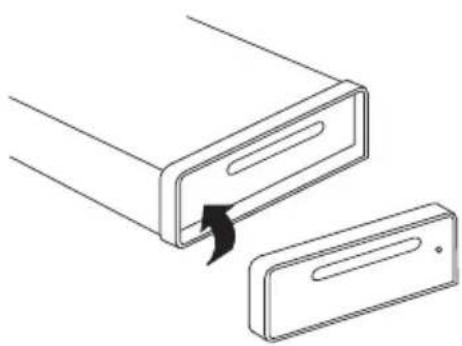

Het frontpaneel opnieuw plaatsen
- Duw het frontpaneel in de basisunit. U hoort een klik.
- Opmerking: Indien het frontpaneel niet correct op zijn plaats klikt, is het mogelijk dat de bedieningstoetsen niet correct functioneren en dat de LCD-weergave niet volledig verschijnt. Druk op de ontgrendelingstoets en installeer dan opnieuw het frontpaneel.
Voorzorgen bij hantering
- Laat het frontpaneel van de autoradio niet vallen.
- Oefen bij het wegnemen of opnieuw plaatsen van het frontpaneel geen druk uit op het display of op de bedieningstoetsen.
- Raak de contacten op het frontpaneel of op de basisunit van het toestel niet aan. Dit zou tot slechte elektrische contacten kunnen leiden.
- Verwijder met behulp van een propere droge doek vuil of andere op de contacten klevende elementen.
- Stel het frontpaneel niet bloot aan hoge temperaturen en aan rechtstreeks zonlicht.
- Houd het toestel uit de buurt van vluchtige stoffen (benzeen, verdunningsmiddel of insectenverdelger) die in aanraking zouden kunnen komen met het frontpaneel.
- Probeer het frontpaneel niet uit elkaar te halen.

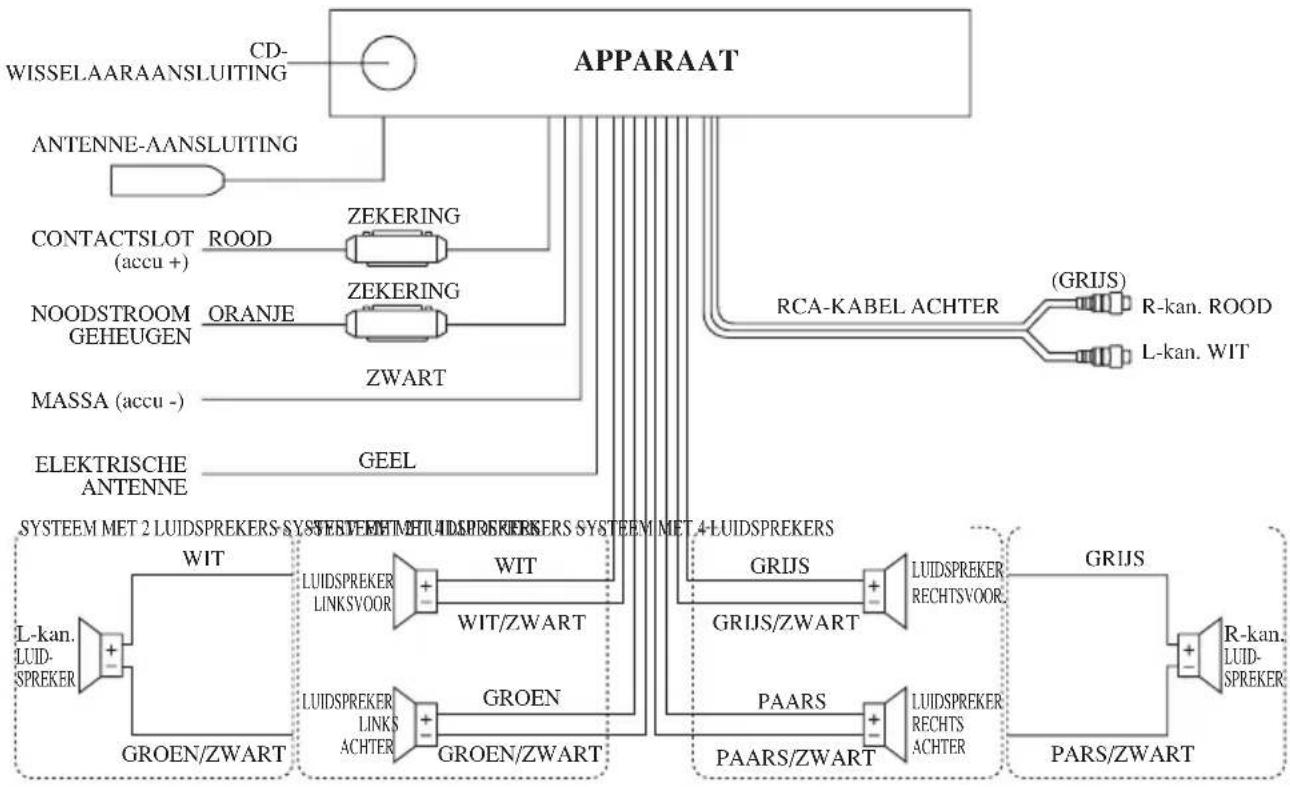

Let op:
- Voor systemen met 2 luidsprekers worden de groene, paarse, wit/zwarte en grijs/zwarte draden niet aangesloten, en moet u de uiteinden hiervan isoleren.
- Voor systemen met 2 luidsprekers moet de fader-balans in het midden staan voor het juiste volumeniveau.
ISO-aansluitingen
Deel A Stroomvoorziening Deel B Luidsprekeraansluitingen
- Niet gebruikt 1 +
- Niet gebruikt 2 –
- Niet gebruikt 3 +
- Stroomvoorziening geheugen (direct ann accu +) 4 -
- Automatische antennebediening 5 +
- Niet gebruikt 6 –
- Hoofdstroomvoorziening (accu + via contactslot) 7 +
- Massa 8 -
RR = Rechtsachter
RF = Rechtsvoor
LF = Linksvoor
LR = Linksachter


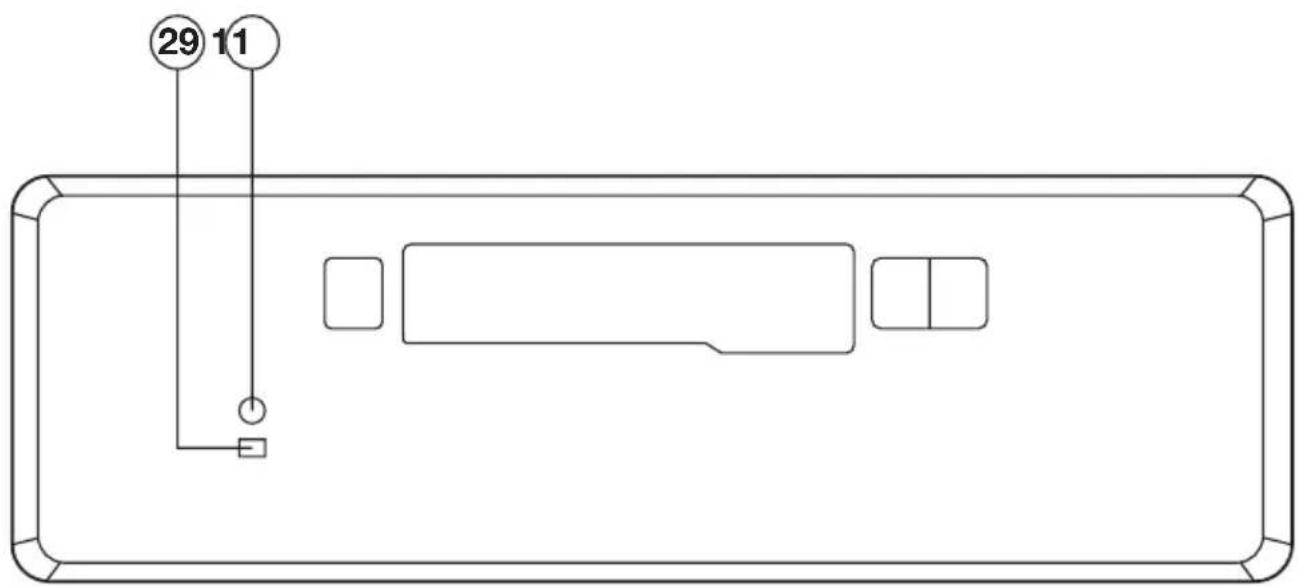

• ON/OFF
Schakel het apparaat aan door op om het even welke toets te drukken. Als het apparaat aangeschakeld is duw dan op de POWER knop (13) om het terug uit te schakelen.
• AANPASSING VAN HET GELUIDSNIVEAU
Druk kortstondig op de SEL knop (14) om de gewenste regelingswijze te kunnen selecteren. De regelingswijze zal in de volgende volgorde voorgesteld worden:
• BEDIENING
Door het indrukken van AUDIO CONTROL toets (15) of de AUDIO CONTROL toets (16) is het mogelijk de gewenste geluidskwaliteit in te stellen. Druk de SEL toets (14) in gedurende meerdere seconden, waardoor op een cyclische wijze de volgende functies geactiveerd worden als selectie voor de gebruiker.
a) TA SEEK of TA ALARM
- TA SEEK modus:
Wanneer op een nieuw afgestemd station geen TP informatie bekomen wordt gedurende meerdere seconden, zal de radio afstemmen op het volgende station, dat niet hetzelfde station (PI) heeft als het laatste station, maar dat wel beschikt over de TP informatie. Wanneer de TP informatie verloren gaat bij het actuele station gedurende de afstemmingstijd die is ingesteld door middel van RETUNE SHORT (30 sec) of RETUNE LONG (90 sec), zal de radio starten met het opnieuw afstemmen op het volgende zelfde PI station. Als hetzelfde PI station niet bereikt wordt gedurende 1 cyclische opzoeking, zal de radio opnieuw afstemmen op het volgende station met TP informatie.
- TA ALARM modus:
Als deze modus geselecteerd wordt, is er geen enkele automatische herafstemmingswijze geactiveerd. Er is enkel een dubbel biepgeluid (ALARM) als output. Wanneer op een nieuw afgestemd station geen TP informatie wordt weergegeven gedurende meerdere seconden, zullen de bieps te horen zijn. Wanneer de TP informatie verloren gaat bij het actuele station gedurende de afstemmingstijd, is er een output van biep geluiden. Als er op een nieuw afgestemd station geen RDS signaal aanwezig is, wordt het “PI SEEK” signaal ietwat onderdrukt.
b) PI SOUND of PI MUTE
Terwijl er een AF switching wordt toegepast op een C201 station, kan de AF switchen op 100 MHz, hetgeen geen echte AF is (want verschillende PI met dezelfde AF) in een korte "DIP". Indien een wagen in deze kritische zone op en af rijdt, zal er zich een oscillerend fenomeen voordoen, aangezien de verschillende PI codes kunnen ontvangen worden aan 100 MHz met "XXX" PI. De autoradio beschikt over een speciale procedure om zelfs dit soort van onvermijdelijke situaties te reduceren, alhoewel er een limiet bestaat in het volmaakt ontsnappen aan dit ernstig voorval. Bij dit ernstig voorval kunnen er twee modi als volgt geselecteerd worden:
- PI SOUND modus:
Wanneer in bovenstaand geval een verschillende PI geluid af en toe gehoord wordt (DIP), zullen de DIP geluiden gedurende een korte periode gehoord worden.
- PI MUTE modus:
In dezelfde hier bovenstaande situatie, zal er een dempend geluid gehoord worden gedurende een korte periode.
c) RETUNE L, RETUNE S modus
De begintijd van het automatisch TA zoeken of het PI zoeken wordt geselecteerd.
Wanneer de PI informatie niet opgevangen wordt tijdens het herafstemmen, zal de radio starten met het opnieuw afstemmen op het volgende zelfde PI station. Wanneer hetzelfde PI station niet opgevangen wordt gedurende 1 cyclische zoektocht, zal de radio gaan afstemmen op het laatste station en daar gedurende meerdere minuten gaan wachten tot op het ogenblik dat de PI code wordt opgevangen.
- RETUNE L modus:
Geselecteerd als 90 seconden
- RETUNE S modus:
Geselecteerd als 30 seconden.
d) MASK DPI of MASK ALL modus
De AF frequentie (die verschillende PI of NO RDS signalen heeft met hoge veldsterkten) wordt gemaskeerd gedurende het PI checken wanneer het apparaat AF opzoekt. Het apparaat zoekt deze AF's (DIP) niet op gedurende enkele minuten. In het geval van een AF met een NO RDS signaal met een hoge veldsterkte, zal het apparaat aarzelen om op zoek te gaan naar echte AF's, als deze echte AF verkeerdelijk gemaskeerd wordt als DIP door een willekeurige interferentie. Het is omwille van deze reden dat het apparaat uitgerust is met de gebruikersoptie (MASK DPI), waardoor de AF van het NO RDS signaal niet gemaskeerd wordt met een hoge veldsterkte. In de MASK DPI modus kunnen de verkeerde geluiden of de lange dempingen (overeenstemmend met PI SOUND of PI
MUTE) gehoord worden door het AD Station, dat een NO RDS signaal uitzendt en waarvan de veldsterkte groter is dan die van de actueel afstemmende stations. Maar deze verschijnselen zijn eerder zeldzaam en de gebruiker zal nauwelijks het verkeerde geluid te horen krijgen in gans Europa: gaan afstemmen op het laatste.
- MASK DPI modus:
Enkel de AF wordt gemaskeerd, die verschillende PI hebben.
- MASK ALL modus:
De AF worden gemaskeerd, die verschillende PI hebben en een NO RDS signaal met een hoge veldsterkte.
- BEEP 2'nd modus:
De biep wordt enkel gegenereerd als alle toegelaten dubbele toetsen lang ingedrukt worden (gedurende een seconde).b.v. Wanneer de Preset toets (18) ingedrukt wordt; Wanneer de BND/LOU toets (17) ingedrukt wordt; Wanneer de AMS toets (22) ingedrukt wordt.
- BEEP ALL modus:
De biep wordt gegenereerd wanneer iedere toets wordt ingedrukt.
- BEEP OFF modus:
De biep wordt uitgeschakeld.
• GELUIDSVOLUME
Druk BND/LOU toets (18) in gedurende meerdere seconden om de output lage tonen te versterken.
• DISPLAY
Druk de DSP toets in (15) om de conversie van iedere display modus als volgt te doen functioneren:
WERKING VAN DE RADIO
Druk als eerst op de MOD toets (9) om te de radio modus te kiezen.
• BANDSELECTIE
Druk in de tuner modus op de BND/LOU toets (17) om de gewenste band te selecteren. De ontvangen band zal in de volgende volgorde veranderen:
Druk de TUNE/SKIP – toets (20) in of de TUNE/SKIP + / toets (21) kortstondig in om de automatische zoekfunctie te activeren. Druk diezelfde toetsen gedurende meerdere seconden in om de vermelding “MANUAL” te zien verschijnen op de display. In dit geval is de manuele afstemmodus geselecteerd. Indien de beide toetsen niet ingedrukt worden gedurende meerdere seconden, zal er teruggekeerd worden naar de afstemzoekmodus terwijl “AUTO” op de display verschijnt.
• AUTOMATICALLY MEMORY STORING & PROGRAM SCANNING
- Automatic Memory Storing (Automatisch in het Geheugen Opslaan)
Druk de AMS toets (22) in gedurende meerdere seconden. De radio zal dan vanaf de actueel ingestelde frequentie op zoek gaan naar andere signaal sterkten tot dat er een volledige zoekcyclus is doorlopen. De zes sterkste stations zullen dan opgeslagen worden en afroepbaar zijn onder de overeenstemmende ingestelde (preset) genummerd toetsen.
- Program Scanning (programma's aftasten)
Druk de AMS toets (22) kortstondig in om de vooraf ingestelde stations af te tasten. Als het niveau van de veldsterkte groter is dan dat van het drempelniveau van het stopniveau zal de radio gedurende meerdere seconden afgestemd worden op dat vooraf ingestelde nummer en stoppen, een gedempt signaal laten horen en dan weer verder gaan met het zoeken.
• STATIONS OPSLAAN (STORING)
Druk op een willekeurige preset toets (18) (M1 tot M6) om een station te selecteren dat in het geheugen is opgeslagen. Druk deze toets dan in gedurende meerdere seconden (tot dat de 2'nd biep geluiden weerklinken). Het nu geselecteerde station wordt dan opgeslagen onder dat nummer.
- Het Instellen van de RDS Modus
Druk de AF toets (3) in en laat ze onmiddellijk los om de RDS modus aan of uit te schakelen. Van zodra de RDS modus aangeschakeld is zal het symbool "AF" verschijnen op de display. Tevens wordt de programmanaam weergegeven bij het ontvangen van een RDS station. "AF" begint te knipperen als het ontvangen signaal zwakker wordt. "ALARM" zal weergegeven worden als er een noodsignaal uitgezonden en ontvangen wordt.
Ondertussen zal het niveau van de output klank automatisch afgesteld worden op de vooraf ingestelde geluidssterkte, wanneer de volumeknop op minimum wordt ingesteld.
- Werking Gewestelijk Programma (Regional Program Operation)
Druk de AF toets (3) in gedurende meerdere seconden om de gewestelijke modus aan of uit te schakelen. Sommige radiostations veranderen hun programma's van een normale uitzending naar een regionale uitzending gedurende een zekere periode. Wanneer de REG toets aan is, blijft het aan gang zijnde programma onveranderd. Wanneer de REG toets uit is, wordt de verandering van ontvangst van een regionale station toegelaten. Bij het selecteren van PTY, wordt zijn selectie geïmplementeerd door de preset knoppen, zoals beschreven in de aantekeningen. Wanneer PTY wordt geselecteerd, zal de radio beginnen te zoeken naar de corresponderende PTY informatie en er zal gestopt worden als deze corresponderende PTY informatiewordt gedetecteerd. Indien de corresponderende PTY informatie niet meer bestaat, zal er automatisch van de PTY naar de normale modus worden overgeschakeld. Opmerkingen: Wanneer de PTY modus geëngageerd is zijn de mogelijkheden van de PTY schakelaar als volgt: opgeslagen. Druk deze toets dan in gedurende meerdere seconden (tot dat de 2'nd biep geluiden weerklinken). Het nu geselecteerde station wordt dan opgeslagen onder dat nummer.
- Luisteren naar Verkeersberichten (Traffic Announcement)
De TA toets (2) wordt als volgt gebruikt:
Als ze kortstondig wordt ingedrukt worden ze geëngageerd, met de TA modus aan of uit. Wanneer de TA modus aan staat en als er een verkeersbericht wordt uitgezonden:
Als het apparaat in de CD (MP3) modus staat, zal het tijdelijk worden overgeschakeld op de radio modus. Het zal tijdelijk worden overgeschakeld naar een EON station wanneer EON een verkeersbericht detecteert op dat andere programma. Indien het geluidsvolume zich onder de drempel bevindt, zal er worden omgeschakeld naar deze drempel. Indien echter de gebruiker het klankvolume hoger instelde dan de drempel (min. TA volume) dan zal dat laatste volume behouden blijven. Als de TA modus aan staat, zal de TA van individuele segmenten aan staan. Als een TP station wordt ontvangen, zal de TP van individuele segmenten aan staan.
TA onderbrekingsfunctie
De aan gang zijnde verkeersberichtgeving wordt onderbroken door op deze toets te drukken. De TA modus zal nochtans niet afgezet worden. Als de toets langdurig ingedrukt wordt, wordt de EON TA LOCAL/EON TA DISTANCE modus opgeroepen. De bedoeling van deze toets is het ongewenste EON TA switchen te reduceren, in het geval er EON TA informatie wordt ontvangen vanuit het afgestemde station en wanneer de radio overschakelde naar dit EON station, maar er geen informatie kon ontvangen worden omdat dit EON station te ver is afgelegen van de zone. Op die manier wordt de radio terug geschakeld naar het oorspronkelijk station. In de bovenstaande situatie zal de gebruiker gedurende een korte tijd luisteren naar een verkeerd programma of naar een gedempte klank. EON TA LOCAL modus
Als de veldsterkte van het EON signaal zwakker is dan het drempelniveau, zal de radio niet op dat station afstemmen en de gebruiker zal nauwelijks deze storingen opmerken. Als de EON TA LOCAL modus geselecteerd wordt, zal “EON TA LO” gedurende enkele seconden aangeduid worden op de display.
EON TA DISTANCE modus
Bij EON TA schakelen wordt er getracht de informatie van het actuele station te implementeren. Als de EON TA DISTANCE modus geselecteerd wordt, zal “EON TA DX” gedurende enkele seconden aangeduid worden op de display.
De gebruikte RDS gegevens zijn PI, PS, AF, TP, TA, EON en PTY gegevens.
PI: Program Identification Code Code om het programma te identificeren
PS: Program Service Name De naamgegevens van het zendstation uitgedrukt in alfanumerieke karakters
AF: Alternative Frequencies Frequentielijst van de zendstations die een zelfde programma geven
TP: Traffic Program Identification Identificatiegegevens voor de verkeersinformatie van een zender
TA: Traffic Announcement Identification Identificatiegegevens die aanduiden of verkeersinformatie al dan niet wordt uitgezonden
CASSETTE SPELER
Plaats een cassette in de speler in de lengterichting met de tapezijde naar rechts. De cassette zal vervolgens automatisch afspelen, en u kunt vervolgens met de FF en REW toetsen Muziekstukken opzoeken. Druk op de EJECT toets (4) om de cassette uit te werpen.

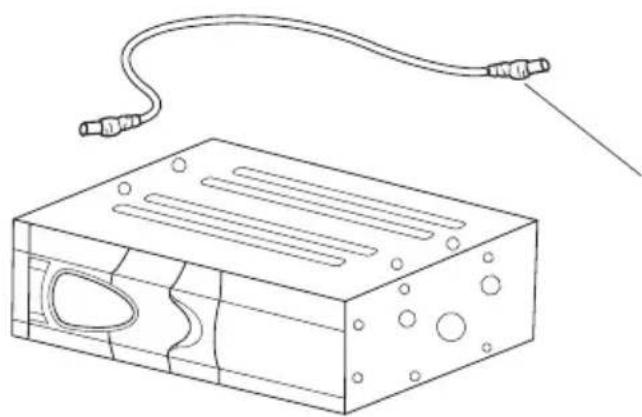

• CD WISSELAAR / SPELER
Nadat u de CD wisselaar kabel heeft aangesloten kunt u gebruikmaken van de wisselaar. Druk op de MOD toets (9) om over te schakelen naar de CD wisselaar modus. Vervolgens drukt u op de CD + toets (28) of CD -(27) om een specifieke CD te zoeken.
- SELECTEER TRACKS
Druk tijdens de CD modus de TUNE/SKIP/TRACK / – toets (20) in of de TUNE/SKIP/TRACK + / toets (21) om van de voorgaande CD track naar de volgende over te schakelen. De track nummers worden dan aangegeven op de display. Houd tijdens de CD modus de TUNE/SKIP/TRACK / – toets of de TUNE/SKIP/TRACK + / toets ingedrukt om snel terug te spoelen of om vooruit te gaan. De CD speler zal opnieuw beginnen te spelen zodra de toetsen worden losgelaten.
• STOP MET SPELEN
Druk op de PAU toets (23) om de CD speler te doen pauzeren. Druk opnieuw op de toets om het spelen verder te zetten.
• HERHAAL DEZELFDE TRACK
Druk in de CD modus op de RPT toets (25) om dezelfde track voortdurend te herhalen. Druk opnieuw op de toets om het herhalen te beëindigen.
• OVERHOOR ALLE TRACKS
Druk in de CD modus op de SCN toets (24) om de eerste seconden van elke track van de CD te beluisteren. Druk opnieuw op de toets om de intro's te doen ophouden en om naar de volledige track te luisteren.
• SPEEL ALLE TRACKS
Druk gedurende de CD modus op de SHF toets (26) om alle tracks op de CD in een willekeurige volgorde te doen afspelen. Druk opnieuw op deze toets om deze functie uit te schakelen.

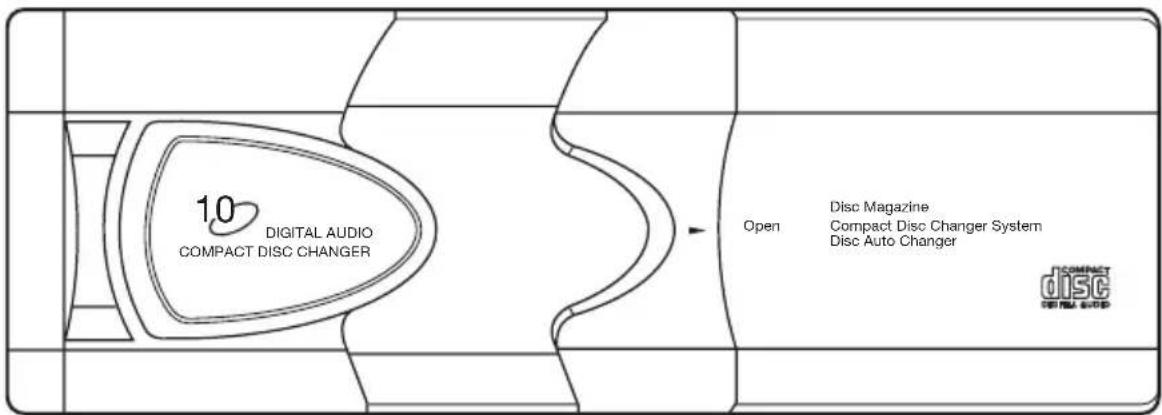

GEBRUIKSAANWIJZING
VOORZICHTIG
Maak nooit op eigen initialtief afstellingen die niet in de gebruiksaanwijzing zijn beschreven, aangezien dit kan resulteren in het vrijkomen van gevaarlijk straling. Deze compact disc speler is geclassificeerd als een KLASSE 1 LASER product. Een lable met het opschrift CLASS 1 LASERPRODUCT bevindt zich op het apparaat.
Als de automatische beveiliging niet werkt wanneer het apparaat open staat, kan er onzichtbare laserstraling vrijkomen. Vermijd blootstelling aan deze straling.
VOORZICHTIG
Het aanbrengen van wijzigingenn of afstellingen aan het apparaat die niet door de fabrikant zijn voorgeschreven, kan tot gevolg hebben dat het recht op gebruik van het apparaat vervalt.
Naast gewone compact discs kunt u in dit apparaat ook CD-R en CD-RW opnamediscs afspelen. Gebruik echter NOOIT CD-ROMs, of CD-R of CD-RW opnamediscs die nog niet zijn opgenomen of die gegevens in een ander formaat bevatten, zoals MP3 of andere computerbestanden.
Na het inleggen van een CD-R of CD-RW opnamedisc kan het iets langer duren voor het afspelen begint.
Alleen voor de MCR - 750
Afhankelijk van de oorspronkelijke opname-omstandigheden kunnen tekstgegevens op CD-R of CD-RW opnamediscs niet altijd worden weergegeven.
- Bouw het apparaat niet in op een plaats waar het staat blootgesteld aan:
- Direct zonlicht of de warmte van een verwarmingsuiltaat e.d.
- Water of vocht.
- Buitensporig veel stof of vuil.
- Buitensporig veel trillingen.
- Het apparaat mag uitsluitend gebruikt worden op een 12-volt, negatiefgeaarde autoaccu.
- Kies de inbouwplaats voor het apparaat zorgvuldig uit, zodat het apparaat niet hindert bij het normaal gebruik van de auto.
- Maak de (massakabel los van de autoaccu alvorens u befint met het maken van de aanslutiingen. Dit om kortsluting te voorkomen.

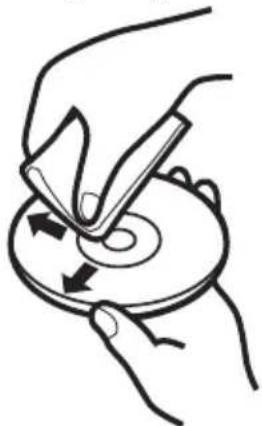

- Maak de disks schoon voordat u deze in het diskmagazijn steekt. Veeg de disk altijd met een reinigingsdoekje schoon vanaf het midden naar de buitenrand.
- Bouw het apparaat niet in op een plaats waar het staat blootgesteld aan:
- Direct zonlicht of de warmte van een verwarmingsuitlaat e.d.
- Water of vocht.
- Buitensporig veel stof of vuil.
- Buitensporig veel trillingen.
- Het apparaat mag uitsluitend gebruikt worden op een 12-volt, negatief-geaarde auto-accu.
- Kies de inbouwplaats voor het apparaat zorgvuldig uit, zodat het apparaat niet hindert bij het normaal gebruik van de auto.
- Maak de – massakabel los van de auto-accu alvorens u begint met het maken van de aansluitingen. Dit om kortsluiting te voorkomen.

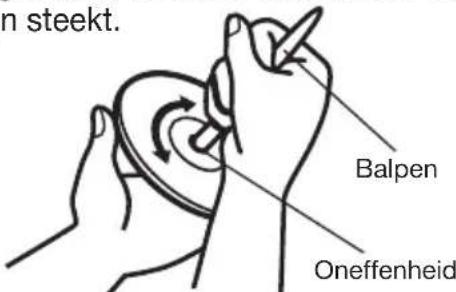

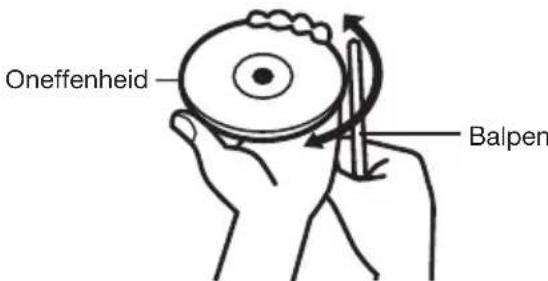

Opmerkingen betreffende CD's
- Steek geen beschadigde of erg vuile discs in het magazijn aangezien dit storingen kan veroorzaken bij de weergave (wegvallen van het geluid, enz.).
- Pak de disc altijd vast met een vinger in het middengat en de andere bij de rand.
- Raak NIET het signaaloppervlak van de disc aan; dit is de kant zonder label.
- Plak GEEN papier, plakband e.d. op de disc.
- Stel de sics NIET bloot aan direct zonlicht of de warmte van een verwarmingsuitlaat e.d.
- Maak de discs schoon voordat u deze in het disc-magazijn steekt. Veeg de disc altijd met een reinigingsdoekje schoon vanaf het midden naar de buitenrand, zoals getoond in de afbeelding.
- Het is mogelijk dat er kleine oneffenheden zijn op de buitenrand of in het middengat van een nieuwe disc. Deze hunnen resulteren in een defecte werking van het apparaat of wegvallen van het feluid. Om dit te voorkomen, dient u de oneffenheden met een balpen of iets dergelijks te verwijderen, zoals getoond in de afgebeeld, alvorens u de disc in het magazijn steekt.
- U kunt GEEN 8-cm CD-singeltje afspelen, zelfs wanneer u een speciale hiervoor bestemde adapter gebruikt.
- Gebruik GEEN CD's met een afwijk ende vorm (bijv. een hartvormige of achthoekige CD). Deze kunnen een foutieve werking veroorzaken.
Opmerkingen betreffende het disc-magazijn
- Stel het disc-magazijn NIET bloot aan hoge temperaturen of vocht.
- Steek NOOIT meer dan één disc in een disc-lade.
- Laat het disc-magazijn NIET vallen.
De CD Magazijn Gebruiken

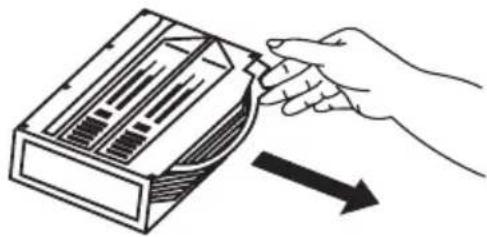

- Steek de CD's met de labelzijde boven zo ver mogelijk in het magazijn. Om een disk te verwijderen, trek u deel A in de richting van de pijl zoals aangegeven.
- Plaats disks, elk in een afzonderlijke disklade.
- Schuif de CD i n de lade weer in het magazijn met de daarvoor bestemde TAB.
- Schuif het deurtje naar rechts open zoals op de tekening.
- Zorg er als eerst voor dat het magazijn met de bovenkant. Naar boven en met de pijl naar voren geplaatst is. Schuif vervolkgens het magazijn naar binnen.
- Gebruik de Eject toets om het magazijn uit te werpen.
Opmerkingen betreffende het disc-magazijn

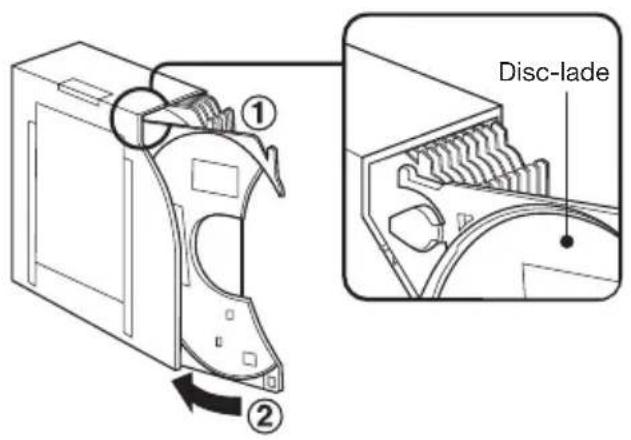

- Leg elke compact disc zorgvuldig op de disc-lade met de bedrukte kan de label-kant boven. Als de disc niet Een losgeraakte lade kunt u weer in goed naar binnen geschoven wordt, het magazijn aanbrengen zoals de kunnen er beschadigingen worden bijgaande afbeelding toont. veroorzaakt. Zorg ervoor dat beide zijden van de
- Als u erg hard aan de disc-lade trekt, n het magazijn losraken.
disc-lade juist in de groeven van het disc-magazijn geschoven worden.


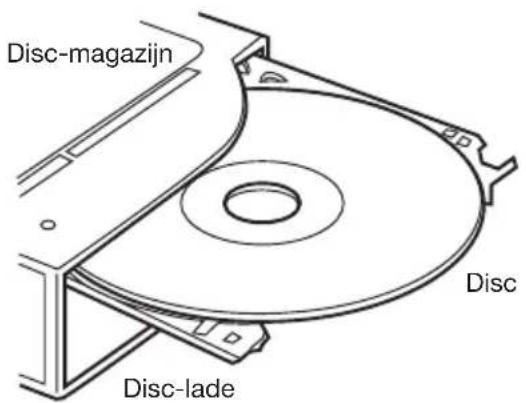

Disc-magazijn Disc Disc-lade


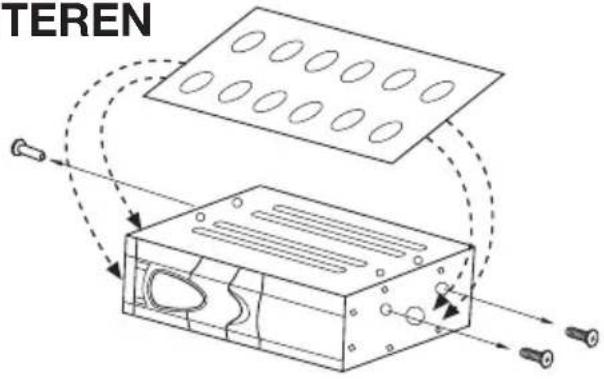

① ② Disc-ladeMONTAGE ONDERDELEN
Bracket (A)
Zorg voordat u met de montage begint dat de transportschroeven zijn verwijdert. Indien dit niet het geval is bestaat de kans dat u de CD wisselaar beschadigd. Het zijn in totaal 3 schroeven.


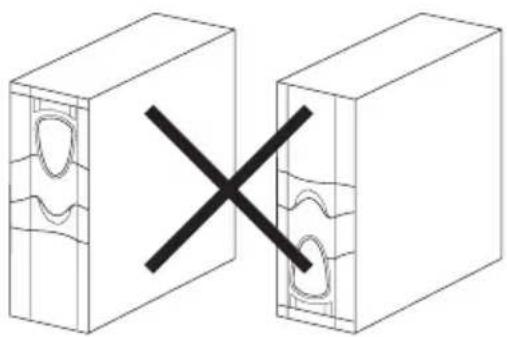

TERENMONTAGE POSITIES
Neem de volgende punten in acht als u het apparaat in de kofferruimte onder de hoedenplank monteert: Kies de inbouwplaats voor het apparaat zorgvuldig uit, zodat het apparaat niet de beweging van de ophanghaken van het kofferdeksel hindert.
Let op

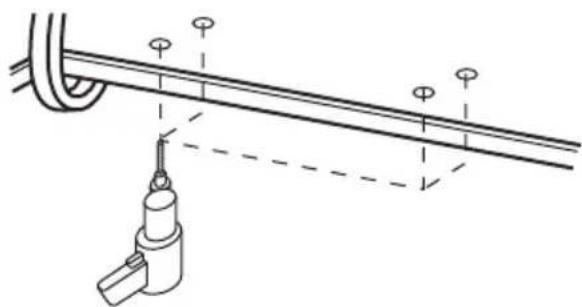

Controleer of er niets aan de andere zijde van het montageoppervlak is voordat u gaten gaat boren.
Gaten boren
Toegestane inbouwhoek:
Gebruik deze kabel voor het aansluiten van de CD wisselaar op uw autoradio.

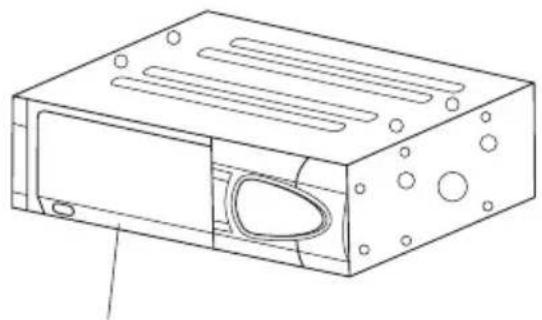

Indien de CD wisselaar totaal niet meer reageert of op Een andere manier vreemd reageert, kunt u gebruik maken van de RESET toets.
