Producttype	Autoradio met CD/MP3/WMA-speler en FM/AM/LW-radio
Afmetingen (B x H x D)	178 x 50 x 160 mm
Gewicht	1,4 kg
Voeding	12 V gelijkstroom (11 V – 16 V), negatieve aarding
Maximaal uitgangsvermogen	50 W x 4 (bij 4 Ω)
Uitgangsvermogen (DIN)	22 W x 4 (bij 4 Ω)
Luidsprekerimpedantie	4 – 8 Ω
Frequentiebereik FM	87,5 MHz – 108 MHz
Frequentiebereik AM (MW)	531 kHz – 1.602 kHz
Frequentiebereik LW	153 kHz – 279 kHz
CD-speler	Ondersteunt CD-DA, CD-R/RW, MP3/WMA
RDS-functies	AF, TA, PTY, EON, CT, REG
SQ (Toonkwaliteit)	Voorinstellingen: Flat, Rock, Pop, Vocal
Toonregeling	Lage tonen ±12 dB (100 Hz), hoge tonen ±12 dB (10 kHz)
Beveiliging	Afneembaar voorpaneel met SLED-indicator en alarm
Zekering	15 A
Onderhoud	Reiniging met droge, zachte doek; geen oplosmiddelen
Installatiehoek	Horizontaal of tot 30° naar boven gericht

Veelgestelde vragen - CQ-C3301 PANASONIC

Hoe schakel ik de demonstratiemodus uit bij eerste gebruik?

Druk op [DISP] nadat het toestel is ingeschakeld om de demonstratie te annuleren.

Kan ik MP3-bestanden afspelen op dit toestel?

Ja, dit toestel ondersteunt MP3- en WMA-bestanden op CD-R/RW. Zorg dat de bestanden voldoen aan de specificaties: vaste bitsnelheid, ISO 9660 of Joliet bestandssysteem.

Hoe stel ik de klok in?

Selecteer de AM-radiofunctie, houd [DISP] 2 seconden ingedrukt tot de uren knipperen, stel uren en minuten in met [>] en [<], en bevestig met [DISP].

Wat betekent de melding 'NO CT'?

'NO CT' betekent dat er geen kloktijd (Clock Time) wordt ontvangen via RDS. Stel de klok handmatig in.

Hoe activeer ik de verkeersinformatie (TA)?

Druk op [TA] om de TA-functie in te schakelen. Het toestel zoekt dan automatisch naar een TP-zender die verkeersberichten uitzendt.

Wat moet ik doen als de zekering doorbrandt?

Schakel het toestel uit en vervang de zekering door een nieuwe van 15 A. Raadpleeg een erkend Panasonic Service-centrum als de zekering opnieuw doorbrandt.

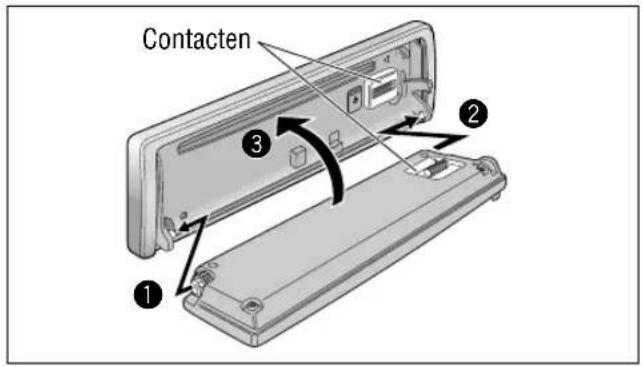

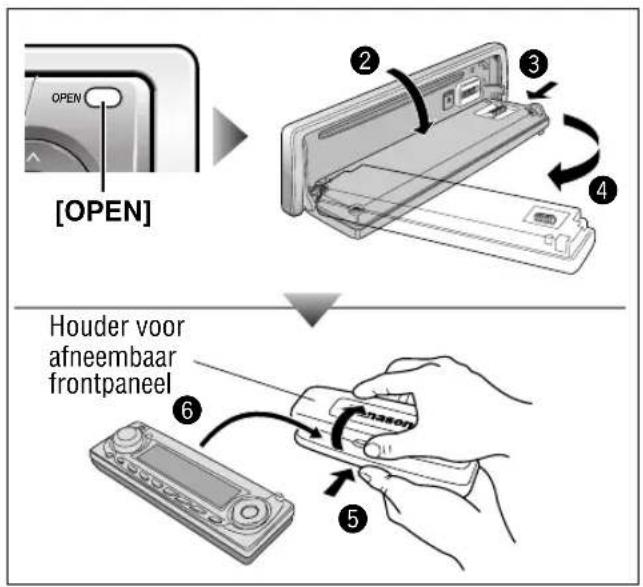

Hoe verwijder en installeer ik het voorpaneel?

Schakel het toestel uit, druk op [OPEN], duw de voorplaat naar rechts of links en trek hem naar u toe. Bij installatie plaats u de voorplaat eerst op de linkerpen, dan op de rechterpen en klikt u deze vast.

Waarom wordt de disc niet afgespeeld?

Controleer of de disc correct is geplaatst (labelzijde naar boven), of deze niet beschadigd of vuil is, en of het formaat wordt ondersteund (CD-DA, MP3/WMA). Raadpleeg de handleiding voor compatibele formaten.

Hoe stel ik de geluidsinstellingen (bass, treble, balans) in?

Druk op [VOLUME] (PUSH SEL) om het menu te openen. Draai aan de knop om VOL, BASS, TREBLE, BALANCE, FADER en MUTE KEY aan te passen.

Wat is de SQ-functie en hoe gebruik ik deze?

SQ (Sound Quality) biedt toonkwaliteitsinstellingen voor muziekgenres. Houd [SQ] meer dan 1 seconde ingedrukt, druk dan herhaaldelijk om te kiezen uit FLAT, ROCK, POP of VOCAL.

GEBRUIKSAANWIJZING CQ-C3301 PANASONIC

Veiligheidsinformatie

Lees de handleiding van het toestel en alle andere componenten van het audiosysteem in uw auto zorgvuldig door voor u het systeem gaat gebruiken. Hierin treft u aanwijzingen aan voor een veilig en doelmatig gebruik van het systeem. Panasonic aanvaardt geen aansprakelijkheid voor problemen als resultaat van het niet in acht nemen van de instructies uit deze handleiding.

Dit pictogram wijst u op de aanwezigheid van belangrijke aanwijzingen voor de bediening en de installatie. Negeren van deze aanwijzingen kan leiden tot ernstig letsel of zelfs de dood.

In deze handleiding worden pictogrammen gebruikt om aan te geven hoe u dit product veilig kunt gebruiken en om u te wijzen op mogelijke gevaren als resultaat van onjuiste verbindingen en handelingen. De betekenissen van deze pictogrammen worden hieronder uiteengezet. Het is van belang dat u de betekenis van deze pictogrammen goed begrijpt zodat u deze handleiding en het hele systeem naar behoren kunt gebruiken.

Dit pictogram wijst u op de aanwezigheid van belangrijke aanwijzingen voor de bediening en de installatie. Negeren van deze aanwijzingen kan leiden tot letsel of materiële schade.

Waarschuwing

Neem de volgende waarschuwingen in acht wanneer u dit toestel gebruikt.

□De bestuurder mag tijdens het besturen van het voertuig niet naar het display kijken of het systeem bedienen.
Bedienen van het systeem zal de aandacht van de bestuurder afleiden van het verkeer en kan leiden tot ongelukken. Stop het voertuig eerst op een veilige plek en trek de handrem aan voor u het systeem gaat bedienen.
□Gebruik de juiste stroombron.
Dit product is ontworpen voor gebruik met een 12 V gelijkstroom accusysteem met negatieve aarding. Gebruik dit systeem in geen geval met andere accusystemen, in het bijzonder niet met een 24 V gelijkstroom accusysteem.
□Wees voorzichtig met het afspeelmechanisme.
Steek geen vreemde voorwerpen in de sleuf van dit toestel.
☐Haal het toestel niet uit elkaar en breng er geen wijzigingen in aan.
Haal het toestel niet uit elkaar, breng geen wijzigingen aan in het toestel en probeer het in geen geval zelf te repareren. Als het product gerepareerd moet worden, raadpleeg dan uw dealer of een erkend Panasonic Service-centrum.
□Gebruik het toestel in geen geval wanneer het niet in orde is.
Als het toestel niet in orde is (geen stroom, geen geluid) of als er iets abnormaals mee gebeurd is (er is een voorwerp in terecht gekomen, het is blootgesteld aan water, het toestel produceert rook of ruikt raar), dient u het onmiddellijk uit te zetten en uw dealer te raadplegen.
□Laat het vervangen van zekeringen over aan bevoegd servicepersoneel.
Wanneer de zekering doorbrandt, los dan eerst het probleem op en laat de zekering vervangen door de voor dit toestel vereiste zekering door een bevoegde servicetechnicus of reparateur. Fouten bij het vervangen van de zekering kunnen leiden tot rookontwikkeling, brand en schade aan het product.
□Koppel de kabel van de negatieve (−) pool van de accu los voor u begint met de installatie.
Installeren en bedraden terwijl de negatieve (−) pool van de accu nog aangesloten is kan leiden tot elektrische schokken en letsel als gevolg van kortsluitingen.

Neem de volgende waarschuwingen in acht bij de installatie.

Sommige auto's die zijn voorzien van elektrische beveiliging hebben specifieke procedures die gevolgd moeten worden om de accu los te kunnen koppelen. NIET VOLGEN VAN EEN DERGELIJKE PROCEDURE KAN DE ELEKTRISCHE BEVEILIGING ONBEDOELD IN WERKING STELLEN, HETGEEN KAN LEIDEN TOT SCHADE AAN HET VOERTUIG EN PERSOONLIJK LETSEL, OF ZELFS TOT DE DOOD.

□Maak in geen geval gebruik van veiligheidsgerelateerde componenten voor het installeren, aarden en andere dergelijke activiteiten.

Maak geen gebruik van onderdelen die iets met de veiligheid te maken hebben (brandstoftank, remmen, ophanging, stuur, pedalen, airbag enz.) voor de bedrading of het bevestigen van het product of de bijbehorende accessoires.

□Het is ten strengste verboden het product te installeren op de afdekking van de airbag of op een plek waar deze de werking van de airbag kan hinderen.

□Controleer de plaatsing van leidingen, de brandstof-tank, bestaande elektrische bedrading en andere onderdelen voor u het product gaat installeren.

Als u een gat moet maken in het chassis van het voertuig om het product te bevestigen of ten behoeve van de bedrading, controleer dan eerst waar de bestaande bedrading, de brand-stoftank en elektrische en andere leidingen zich bevinden. Maak het gat vervolgens indien mogelijk vanaf de buitenkant.

□Installeer het product in geen geval op een plek waar het uw uitzicht belemmert.

□Maak geen aftakkingen van het stroomsnoer om andere apparatuur van stroom te voorzien.

□Na de installatie en het leggen van de bedrading moet u controleren of de andere elektrische apparatuur nog normaal werkt.

Als u de apparatuur blijft gebruiken in deze abnormale toes- tand, kunnen brand, elektrische schokken of een verkeer- songeluk het gevolg zijn.

□Bij installatie in een voertuig met een airbag, dient u zich voor de installatie op de hoogte te stellen van de daarmee verband houdende waarschuwingen en opmerkingen van de fabrikant.

☐Zorg ervoor dat de bedrading niet in de weg zit bij het besturen van het voertuig en ook niet van binnen naar buiten het voertuig geleid wordt.

□Isoleer alle blootliggende draden om kortsluiting te voorkomen.

Let op

Neem de volgende waarschuwingen in acht wanneer u dit toestel gebruikt.

□Houd het volume op een aanvaardbaar niveau.
Houd het volume laag genoeg, zodat u zich rekenschap kunt geven van het verkeer om u heen.
□Dit toestel is uitsluitend ontworpen voor gebruik in automobielen.
□Gebruik het toestel niet langere tijd zonder dat de motor draait.
Gebruik van het audiosysteem voor langere perioden terwijl de motor niet draait zal de accu leeg doen lopen.
□Stel het toestel niet bloot aan direct zonlicht of te grote hitte.
Hierdoor zal de temperatuur binnenin het toestel hoog oplopen, hetgeen kan leiden tot rookontwikkeling, brand of andere schade aan het toestel.
- Gebruik het product niet onder omstandigheden waar het blootgesteld kan worden aan water, vocht of stof.
Blootstelling van het toestel aan water, vocht of stof kan leiden tot rookontwikkeling, brand of andere schade aan het toestel. Pas in het bijzonder op dat het toestel niet nat kan worden in autowasstraten of wanneer het regent.

Neem de volgende waarschuwingen in acht bij de installatie.

□ Laat installatie en bedrading over aan bevoegd servicepersoneel.
De installatie van dit toestel vereist speciale vaardigheden en ervaring.
Voor maximale veiligheid dient u installatie te laten doen door uw dealer.
Panasonic aanvaardt geen aansprakelijkheid voor problemen die het gevolg zijn van het feit dat het toestel door u of op eigen gelegenheid is geïnstalleerd.
□ Volg de instructies voor het installeren en bedraden van het product.
Niet opvolgen van de instructies voor het correct installeren en bedraden van het product kan leiden tot ongelukken of brand.
□ Wees voorzichtig dat u de bedrading niet beschadigt.
Wees voorzichtig dat u de bedrading niet beschadigt. Zorg ervoor dat de bedrading niet kan blijven haken aan of schuren over het chassis, schroeven en bewegende onderdelen zoals de stoelrails. Ga niet aan de draden krabben of trekken en knik ze ook niet. Leg de bedrading niet in de buurt van warmtebronnen en zet er geen zware voorwerpen bovenop. Als de bedrading noodgedwongen over een metalen rand moet lopen, bescherm dan de bedrading door er isolatieband omheen te wikkelen of via een soortgelijke beschermingsmaatregel.
□ Gebruik de gespecificeerde onderdelen en gereedschappen bij de installatie.
Gebruik uitsluitend de meegeleverde of gespecificeerde onderdelen en geschikt gereedschap bij de installatie van het product. Gebruik van onderdelen anders dan meegeleverd of gespecificeerd kan leiden tot schade aan het toestel.
Een gebrekkige installatie kan leiden tot ongelukken, storingen of brand.
□ Zorg ervoor dat de ventilatie-openingen en de koelplaat van het toestel niet geblokkeerd worden.
Hierdoor zal het toestel oververhit raken, hetgeen kan leiden tot brand of andere schade.
- Gebruik het product niet onder omstandigheden waar het blootgesteld kan worden aan sterke trillingen of waar het niet stevig vast zit.
Vermijd hellende of gebogen oppervlakken voor de installatie. Als het toestel niet stevig genoeg bevestigd wordt, kan het vallen tijdens de rit, hetgeen kan leiden tot letsel of ongelukken.
□ Installatiehoek
Dit product moet horizontaal worden geïnstalleerd, met de voorkant indien gewenst naar boven gericht tot een maximale hoek van 30°.
U moet natuurlijk niet vergeten dat elke plek die u kiest beperkingen kent ten aanzien van hoe en waar dit toestel kan worden geïnstalleerd.
Raadpleeg uw dealer voor meer details.
□ Draag handschoenen voor uw veiligheid. Controleer of de bedrading correct is voor u gaat installeren.
☐ Om schade te voorkomen mag u de stroomstekker pas aansluiten wanneer de bedrading volledig is aangesloten.
☐ Sluit niet meer dan één luidspreker aan op één paar luidsprekerdraden. (Behalve bij aansluiting op een tweeter.)

Laserproducten

Aanduiding van de labels en hun plaats

LET OP

LASERSTRALEN INDIEN

GEOPEND, NIET IN DE STRAAL STAREN.

Let op: Dit product maakt gebruik van een laser.

Gebruik van bedieningsorganen of instellingen of uitgevoerde handelingen anders dan die in deze handleiding beschreven staan kunnen leiden tot blootstelling aan potentieel gevaarlijke stralen.

Demonteer dit toestel niet en breng niet zelf wijzigingen aan.

Dit toestel is een zeer ingewikkeld apparaat dat gebruik maakt van een laser pickup om informatie af te lezen van de oppervlakte van Compact Discs. Deze laser is zorgvuldig afgeschermd zodat de stralen binnen de behuizing blijven.

U mag nooit proberen de speler te demonteren of onderdelen daarvan te modificeren, aangezien u hierdoor blootgesteld kunt worden aan laserstralen en gevaarlijke spanningen.

Waarschuwingsteken

CAUTION - LASER RADIATION WHEN OPEN. AVOID EXPOSURE TO BEAM.	VAROITUS - LASER-SÄTEILYVAARA AVATTAESSA. VARO ALTISTUMISTA SÄTEELLE.
VORSICHT - LASER-STRAHLUNG. WENN GEOFFNET. VERMEIDEN SIE EIN AUSSETZEN GEGENÜBER DEM LASERSTRAHL.	FÖRSIKTIGHET - LASERSTRÄLNING I ÖPPNAT LÄGE. UNDVIK ATT UTSÄTTAS FÖR STRÅLEN.
ATTENTION - RAYONNEMENT LASER SI OUVERT, EVITER TOUTE EXPOSITION AU FAISCEAU.	ADVARSEL - LASER-STRÅLING. UNNGÄ EKSPONERING FOR STRÅLEN VED ÁPNING.
ADVARSEL - LASER UDSENDES NAR DER ER ÅBNET. UNDGÄ UDSÄTTELSE FOR STRALER.	ВНИМАНИЕ-ЛАЗЕРНОЕ ИЗЛУЧЕНИЕПРИ ОТКРЫТИИ.ИЗБЕЖАТЬ ВОЗДЕЙСТВИЯЛАЗЕРНОГО ИЗЛУЧЕНИЯ.

Panasonic heet u hartelijk welkom in de zich steeds uitbreidende familiekring van eigenaren van onze elektronische producten. Wij streven ernaar u te laten profiteren van elektronische en mechanische precisietechniek, gefabriceerd met zorgvuldig geselecteerde componenten en geassembleerd door mensen die trots zijn op de reputatie die hun werk ons bedrijf heeft gegeven. We weten zeker dat dit product u vele uren plezier zal schenken en dat u er ook trots op zult zijn te behoren tot onze familie-kring als u eenmaal de kwalitiet, de intrinsieke waarde en betrouwbaarheid die wij hebben ingebouwd ontdekt.

Kenmerken

CQ-C3301N

WMA MP3 CD-speler/radio

Grote volumeknop

De grote draaiknop voor het volume zou niet misstaan op uw Hi-Fi audiosysteem thuis.

■ MP3/WMA weergave van CD-R/RW

(MP3/WMA-speler → blz. 134)

■ SQ (Toonkwaliteit)

SQ is een functie waarmee u met een simpele druk op een toets de geluidsweergave kunt afstemmen op het soort muziek waar u naar luistert.

Inhoudsopgave

Algemeen

Veiligheidsinformatie 116

Kenmerken.... 119

Inhoudsopgave 119

Toebehoren 120

Afstandsbediening (los verkrijgbaar)...... 120

Voorbereiding 121

Algemeen 122

Per signaalbron

Radio 124

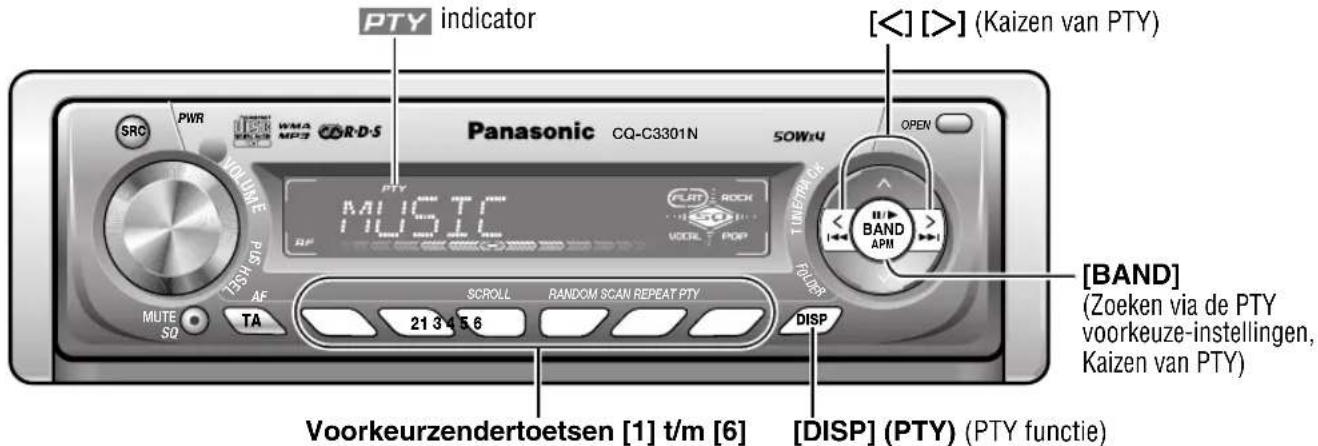

Radio Data Systeem (RDS) 126

Voor u een disc gaat afspelen 132

CD-speler 133

MP3/WMA-speler 134

Opmerkingen over MP3/WMA 136

Indien nodig

Audio-instellingen 138

Functie-instellingen 142

Anti-diefstal systeem 146

Zekering 147

Onderhoud 147

Opmerkingen over discs 147

Verhelpen van storingen 148

Opmerking:

• Het getal tussen haakjes onder elk artikel is het onderdeelnummer voor onderhoud en reparatie.
• Accessoires en onderdelennummers kunnen vanwege verbeteringen zonder voorafgaande kennisgeving gewijzigd worden.
• Af fabriek zijn de afwerkingsrand en de bevestigingskraag op het hoofdtoestel gemonteerd.

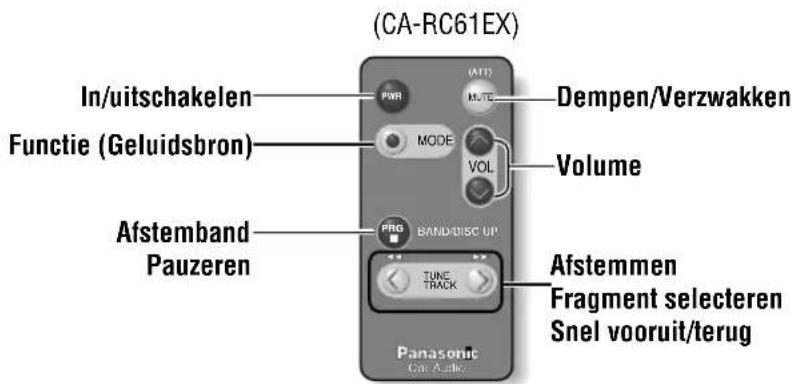

Afstandsbediening (los verkrijgbaar)

- Deze gebruiksaanwijzing gaat bij de uitleg uit van de toetsen op het hoofdtoestel zelf. (Behalve waar anders vermeld.)

Opmerking:

- De afstandsbediening is verkrijgbaar bij uw dealer. (CA-RC61EX)

Voor het eerst de stroom inschakelen

Annuleren van de demonstratie

De demonstratie zal verschijnen wanneer het toestel voor het eerst wordt gebruikt.

1 Zet het contact van uw auto op ACC of ON.
2 Druk op [SRC] (PWR). Het demonstratiescherm zal nu verschijnen.

3 Druk op [DISP]. Het demonstratiescherm wordt geannuleerd en zal niet weer opnieuw verschijnen.

Opmerking:

- Als u wilt dat de demonstratie verschijnt wanneer u de stroom inschakelt, moet u [SRC] (PWR) tenminste 4 sec. ingedrukt houden. (ACC ON)

ACC instelling

Let op

- U moet OFF instellen als het contactslot van uw auto geen ACC stand heeft. Doet u dit niet, dan kan de accu leeg lopen.

Selecteer ON als het contactslot van uw auto wel een ACC stand heeft. (→ blz. 144) De volgende functies zijn beschikbaar. (Standaardinstelling: uit)

• Het toestel gaat automatisch aan wanneer er een disc in gedaan wordt.
• De tijd kan worden aangegeven, ook wanneer het toestel uitgeschakeld is. (→ blz. 122)
• Nadat de beveiliging (→ blz. 142) is ingeschakeld, zal deze functie werken wanneer het contact uit (OFF) wordt gezet.

Geen ACC stand
(Standaardinstelling)
: Wel ACC stand

In/uitschakelen

Zet het contact van uw auto op ACC of ON.

Aan: Druk op [SRC] (PWR).

UIT: Houd [SRC] (PWR) tenminste 1 seconde ingedrukt.

Opmerking:

- Als de beveiligingsfunctie is ingeschakeld (ON), zal de beveiligingsmelding worden getoond met een waarschuwing. (Standaardinstelling: SLED ON) (→ blz. 142 omtrent de instelling van de beveiligingsfunctie.)

Klokdisplay (bij het uitschakelen)

Druk op [DISP] wanneer het toestel uit staat. (ACC ON).

Raadpleeg de beschrijving voor elk van de in te stellen sig- naalbronnen wanneer de stroom is ingeschakeld.

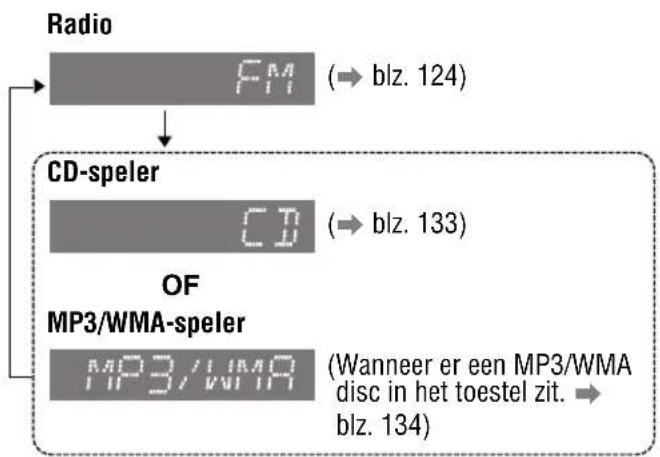

Geluidsbron

Druk op [SRC] om de gewenste geluidsbron te kiezen.


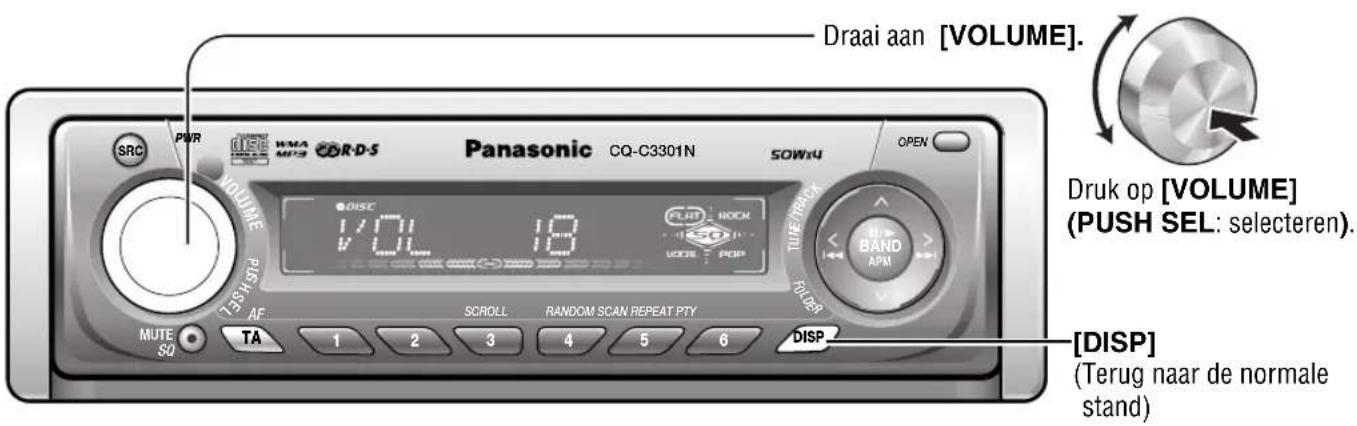

Volume

Standaardinstelling: 18 Instelbereik: 0 tot 40

Opmerking:

- Het ingestelde volumeniveau van iedere geluidsbron wordt in het geheugen vastgelegd. (Bij de radio wordt er een volume-instelling voor de AM (LW/MW) band vastgelegd en een volume-instelling voor iedere FM band.)

Dempen/Verzwakken

Aan : Druk op [MUTE].

Uit : Druk nog eens op [MUTE].

U kunt kiezen tussen volledig uitschakelen van het geluid of zachter zetten. (→ blz. 138)

SQ (Toonkwaliteit)

SQ is een functie waarmee u met een simpele druk op een toets de geluidsweergave kunt afstemmen op het soort muziek waar u naar luistert.

① Als u [SQ] meer dan 1 seconde ingedrukt houdt, schakelt u de SQ keuzefunctie in.
② Druk op [SQ] en kies uit de volgende muzieksoorten:

(FLAT) vlakke frequentierespons: geen versterking. (Standaardinstelling)

(ROCK) vlotte en zware weergave: extra versterking van de lage en hoge tonen.

(POP) brede en diepe weergave: geringe versterking van de lage en hoge tonen.

(VOCAL) heldere weergave: versterking van de middentonen en een lichte versterking van de hoge tonen.

Opmerking:

• Als er in de SQ functie 5 seconden lang geen handeling wordt verricht, zal het display terugkeren naar de normale stand.
• De SQ instellingen en die voor de lage/hoge tonen en het volume hebben allemaal invloed op elkaar. Als door deze invloed het geluid vervormd raakt, dient u de weergave van de lage/hoge tonen of het volume aan te passen. (→ blz. 138)

Instellen van de klok

De klok gebruikt de 24-uurs aanduiding.

Opmerking:

- Stel de klok in als "NO CT" op het scherm verschijnt.

Selecteer de AM (LW/MW) radiofunctie. (→ blz. 124)

Frequentie

Houd [DISP] tenminste 2 seconden ingedrukt.

De uren gaan knipperen

Stel de uren in.

[>]: uren vooruit. [<]: uren terug.

Uren invoeren

Druk op [DISP].

Minuten knipperen

Stel de minuten in.

[>]: minuten vooruit. [<]: minuten terug.

Minuten invoeren

Druk op [DISP].

Klaar

Opmerking:

- Wanneer er een FM Radio Data Systeem uitzending wordt ontvangen, zal de klok automatisch gelijk gezet worden via de Clock Time functie. (→ blz. 126)

1 Radiofunctie

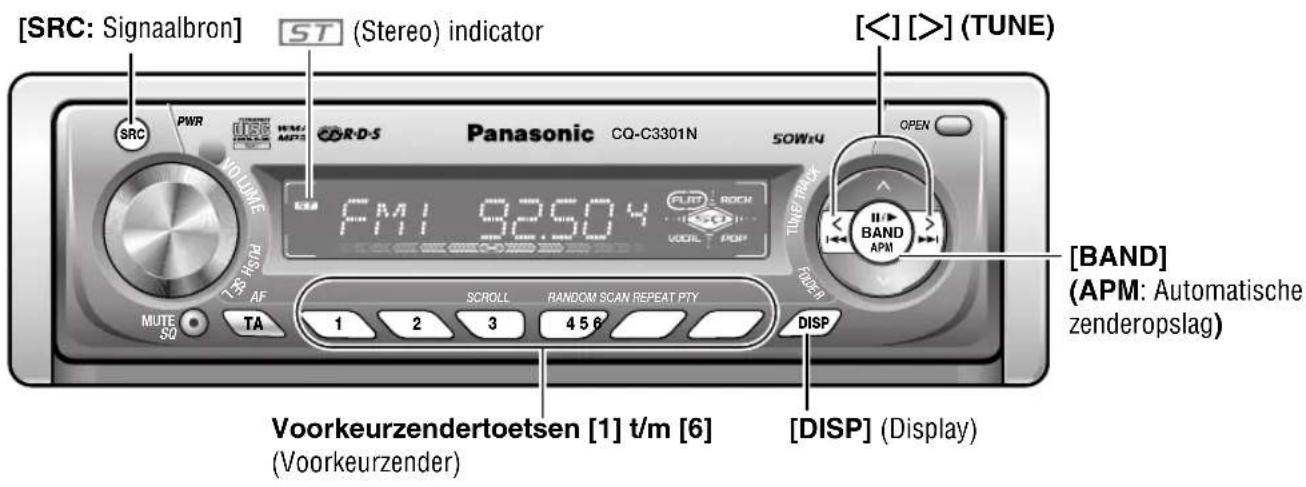

Druk op [SRC] om de radiofunctie te kiezen.

2 Radioband

Druk op [BAND].

3 Afstemmen

[>]: Hogere frequentie [<]: Lagere frequentie Houd [>] of [<] langer dan 0,5 seconde ingedrukt en laat de toets dan los. Het zoeken van een zender zal beginnen.

Opmerking:

• Schakel de LOCAL instelling in (ON) als u alleen automatisch wilt afstemmen op zenders met een goede ontvangst. (→ blz. 142)
• Schakel de FM MONO instelling in (ON) om ruis te verminderen bij ontvangst van een zwak FM stereosignaal. (→ blz. 142)

Veranderen van het display

Druk op [DISP] om het display als volgt te doen veranderen

*Stel de klok in als "NO CT" op het scherm verschijnt. (Instellen van de klok → blz. 123)

Zenders voorprogrammeren

Van iedere afstemband FM1, FM2, FM3 en AM (LW/MW) kunnen 6 zenders in het geheugen worden vastgelegd.

Opmerking:

- Bij deze procedure worden eventuele reeds vastgelegde zenders overschreven door de nieuwe zenders.

⚠ Waarschuwing

- Voor de veiligheid mag u in geen geval zenders voorprogrammeren terwijl u aan het rijden bent.

Op deze manier kunnen zender met een goede ontvangst automatisch worden voorgeprogrammeerd.

① Selecteer de radioband. (→ vorige bladzijde)
② Houd [BAND] (APM) tenminste 2 seconden ingedrukt.
6 zenders, vanaf de sterkste t/m de zesde sterkste, zullen worden voorgeprogrammeerd in elke band. Wanneer ze eenmaal zijn voorgeprogrammeerd, zullen de voorkeuzezenders elk 5 seconden achter elkaar worden weergegeven. (Afstemmen met intro-weergave)

Opmerking:

• Druk op een van de toetsen [1] t/m [6] om het scannen te stoppen.
• Bij de fabrieksinstelling (AF ON) zullen alleen RDS zenders worden opgeslagen. Zet de AF functie uit (OFF) om ook niet-RDS zenders op te laten slaan. (→ blz. 127)

Handmatige zenderopslag

Op deze manier kunt u een zender met de hand voorprogrammeren.

① Selecteer de radioband en de frequentie. (→ vorige bladzijde)

② Houd een van de voorkeuzetoetsen [1] t/m [6] ingedrukt totdat het display een keer knippert.

Oproepen van een vastgelegde zender

① Selecteer de radioband. (→ vorige bladzijde)
② Druk op één van de voorkeuzetoetsen [1] t/m [6].

Basisbediening RDS

Sommige FM zenders sturen samen met het radiosignaal nog andere gegevens uit, de zogenaamde RDS gegevens. Dit apparaat kan deze gegevens gebruiken voor de hieronder beschreven functies. De beschikbaarheid van de RDS functies hangt af van het gebied waar u woont. Indien in uw gebied geen RDS gegevens worden uitgezonden, zullen de betreffende functies ook niet beschikbaar zijn. In dit hoofdstuk wordt het gebruik van het RDS systeem in het kort beschreven. De volgende functies zijn alleen beschikbaar bij ontvangst van RDS zenders.

Zendernaam-aanduiding (PS)

De naam van de zender wordt op het display aangegeven.

BBC R4

Alternatieve frequentie (AF)

Als de ontvangstkwaliteit afneemt, wordt automatisch afgestemd op een RDS zender die hetzelfde programma uitzendt.

Verkeersinformatieprogramma (TP)

Sommige RDS FM zenders geven op gezette tijden verkeersberichten.

Een zender die verkeersberichten uitzendt wordt een TP (Traffic Program; verkeersprogramma) genoemd.

Verkeersberichten (TA)

Radioberichten betreffende de verkeerssituatie.

Kloktijd-aanduiding (CT)

Bij ontvangst van een RDS zender zorgt de CT (kloktijd) functie ervoor dat automatisch de juiste tijd wordt ingesteld. In gebieden waar de CT functie niet beschikbaar is, ziet u "NO CT" op het display. (→ blz. 123 voor het instellen van de klok)

CT 12:35

Programmatype-aanduiding (PTY)

RDS FM zenders sturen een signaal uit dat het programmatype aangeeft. Bijvoorbeeld: nieuws, rock, klassieke muziek enz. (→ blz. 129)

MUSIC

Programma-identificatie (PI)

Elk programma heeft zijn eigen nummer. Hiermee kan gezocht worden naar een andere frequentie waarop hetzelfde programma wordt uitgezonden.

Regio (REG)

Elke regio heeft zijn eigen nummer. Hieraan kan de regio worden herkend waar de zender waarnaar u luistert zich bevindt.

Alternatieve frequentie (AF)

Alternatieve frequentie (AF) functie AF

Houd [TA] (AF) tenminste 2 seconden ingedrukt om één van de volgende de AF functies in te stellen.

AF ON : AF, Beste Zender en PI zoeken zijn ingeschakeld.

AF OFF : Wanneer het AF netwerk van een RDS zender niet nodig is.

Veranderen van het display

Druk op [DISP] om het display als volgt te doen veranderen.

PS (Programma Service naam) (Standaardinstelling)

Voorkeuzegeheugen (met AF ON ingesteld)

Oproepen van een voorkeuzezender (Beste zender zoeken)

Met AF automatisch afstemmen kunt u afstemmen op een zender met goede ontvangst in hetzelfde netwerk, als het voorprogrammeren van zenders is ingeschakeld.

Bij slechte ontvangst (PI zoeken)

Als een voorkeuzezender niet goed ontvangen wordt, kunt u proberen nog eens op dezelfde voorkeuzetoets te drukken. Er zal vervolgens gezocht worden naar dezelfde zender maar met betere ontvangst.

Druk nog een keer op dezelfde voorkeuzetoets om te annuleren.

PI SEEK

Opmerking:

- Om de PI zoekfunctie te kunnen gebruiken, moet u eerst de TA functie uitschakelen.

Verkeersberichten (TA)

Sommige RDS FM zenders verzorgen regelmatig verkeersberichten.

[TA] (TA functie/TP (TA) zoeken)

TA ON/OFF

(Standaardinstelling: OFF (uit))

Druk op [TA] om de TA functie in of uit te schakelen.

U beschikt over de volgende mogelijkheden wanneer de TA functie is ingeschakeld.

• Er wordt automatisch gezocht naar en afgestemd op een TP zender zodra de TA functie wordt ingeschakeld en u luistert naar een non-TP zender of een TP zender met slechte ontvangst.
• Wanneer er automatisch wordt afgestemd of met APM, zullen er alleen TP zenders worden geselecteerd. (→ blz. 125 voor Automatische zenderopslag)
• Inschakelen van de TA functie terwijl het toestel in een andere stand staat zal het toestel automatisch doen overschakelen naar de radio voor weergave van een verkeersbericht zodra dit begint. Wanneer het verkeersbericht is afgelopen, zal het toestel terugkeren naar de oorspronkelijke gebruiksfunctie. (TA Standbyfunctie)

Alleen verkeersinformatie (TA Mute)

① Schakel de TA functie in.
② Stel het TA volume in. (→ blz. 140)
③ Draai [VOLUME] naar 0.
Wanneer er een verkeersbericht begint, zal het volume op het TA volumeniveau worden ingesteld.

Programmatype-ontvangst (PTY)

RDS FM zenders verzorgen een programmatype identificatiesignaal. (Voorbeeld: nieuws, rock, klassieke muziek enz.)

(PTY voorkeuze-instellingen)

Programmatype-afstemming (PTY) PTY

Houd [DISP] (PTY) tenminste 2 seconden ingedrukt om de PTY displayfunctie in of uit te schakelen.

De PTY functie zoals hieronder beschreven wordt mogelijk nadat u de PTY stand heeft ingeschakeld.

Kaizen van PTY

① Druk op [>] om het ingestelde programmatype als volgt te veranderen. ([<] : tegenovergestelde richting)

② Kies het gewenste programmatype en druk op [BAND]. De radio zoekt nu automatisch een zender die een programma van het gekozen type uitzendt.

SEARCH

Druk nogmaals op [BAND] om te annuleren.

Opmerking:

- Wanneer er geen zender met een corresponderend programma kan worden gevonden, zal "NONE" 2 seconden lang getoond worden.

PTY voorkeuze-instellingen

Oproepen van de PTY voorkeuze-instellingen

Programmatypes zijn opgeslagen in het geheugen onder de voorkeuzetoetsen [1] t/m [6] op de manier zoals u kunt zien in de tabellen op de volgende bladzijde.

Druk op een van de voorkeuzetoetsen [1] t/m [6] om af te stemmen op een bepaald programmatype.

Zoeken via de PTY voorkeuze-instellingen

① Kies een programmatype door op de bijbehorende voorkeuzetoets te drukken. Het voorgeprogrammeerde programmatype zal 5 seconden lang op het display getoond worden.

Voorbeeld: Druk op voorkeuzetoets [1].

② Druk nog een keer op dezelfde voorkeuzetoets (of druk op [BAND]) om af te stemmen op een zender die een programma van het gewenste type aan het uitzenden is.

Voorbeeld: Druk nog een keer op de voorkeuzetoets [1]. Druk nogmaals op [BAND] om te annuleren.

Opmerking:

- Wanneer er geen zender met een corresponderend programma kan worden gevonden, zal "NONE" 2 seconden lang getoond worden.

Veranderen van voorgeprogrammeerde programmatypes

① Kies een programmatype via PTY keuze of door op een van de PTY voorkeuzetoetsen te drukken.

② Houd een van de toetsen [1] t/m [6] tenminste 2 seconden ingedrukt.

Voorbeeld: Houd de voorkeuzetoets [2] tenminste 2 seconden ingedrukt.

Programmatype-ontvangst (PTY) (vervolg)

PTY voorkeuze (Standaardinstelling)

Voorkeuzenummer	Programmatype	Als de PTY zoekfunctie wordt geactiveerd, wordt naar deze programmatypes gezocht.
1 NEWS NEWS
2 SPEECH AFFAIRS, INFO, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIED, WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE_IN, TRAVEL, LEISURE, DOCUMENT
3 SPORT SPORT
4 POP_M POP_M
5 CLASSICS CLASSICS
6 MUSIC ROCK_M, EASY_M, LIGHT_M, OTHER_M, JAZZ, COUNTRY, NATION_M, OLDIES, FOLK_M

Gebruik de tabel hieronder om wijzigingen in voorkeuzezenders te noteren.

Voorkeuzenummer	FM1 FM2 FM3
1
2
3
4
5
6

Overige PTY functies

Kiezen van de PTY taal: U kunt kiezen in welke taal u de gegevens op het scherm wilt kunnen lezen. (Engels of Zweeds) (→ blz. 144)

Overige RDS functies

EON (Enhanced Other Network) functie EON

Als EON gegevens worden ontvangen, zal de EON indicator oplichten en worden de TA en AF functies op de volgende manier uitgebreid.

TA: Er kan verkeersinformatie van deze zender, maar ook van andere zenders die tot hetzelfde netwerk behoren worden ontvangen.

AF: De frequentielijst van de vastgelegde RDS zenders kan door de EON gegevens worden bijgewerkt. De EON functie stelt de radio in staat om beter gebruik te maken van de RDS informatie. De AF lijst voor de vastgelegde zenders zal voortdurend worden bijgewerkt, inclusief de gegevens voor de zender waar u naar luistert. Wanneer u bijvoorbeeld ver van huis een zender in het geheugen vastlegt, kunt u later dezelfde zender op een alternatieve frequentie ontvangen, of, als dat niet mogelijk is, een andere zender die hetzelfde programma uitzendt. De EON functie volgt ook lokale TP zenders zodat daar snel op kan worden afgestemd.

Ontvangst van noodberichten

Als een noodbericht wordt uitgezonden, zal het apparaat automatisch overschakelen naar die uitzending (Zelfs wanneer het toestel in de CD, MP3/WMA stand staat). Tijdens de ontvangst van de nooduitzending knippert "ALARM" op het display.

Opmerking:

- Noodberichten worden weergegeven met het voor TA ingestelde volume. (→ blz. 140)

Let op

• Doe geen disc in het toestel wanneer de DISC indicator oplicht, want dat betekent dat er al een disc in het toestel zit.
• 8 cm discs kunnen niet worden gebruikt in dit toestel, dus probeer ze er niet in te duwen.
• Gebruik geen discs met afwijkende vormen.
• Gebruik geen discs met stickers of labels.
• Om beschadiging van de voorplaat te voorkomen, mag u deze niet naar beneden duwen of er dingen op zetten wanneer de voorplaat open staat.
• Wees voorzichtig dat uw hand of vinger niet klemgedrukt wordt bij het sluiten van het voorpaneel.
• Steek nooit een ander voorwerp dan een CD in de CD-gleuf.

Geschikte discs

CD-R CD-RW CD-TEXT CD-ROM
CD-DA CD-DA CD-DA-MP3/WMA	MP3/WMA - MP3/WMA

Opmerking:

• Raadpleeg de paragraaf "Opmerkingen over MP3/WMA" (→ blz. 136) en "Opmerkingen over discs" (→ blz. 147).
• De stroom wordt automatisch ingeschakeld wanneer er een disc in het toestel wordt gedaan (bij ACC ON).
• Het is mogelijk dat een disc met zowel CD-DA als MP3/WMA gegevens niet normaal kan worden weergegeven.

Een disc in het toestel doen

① Druk op [OPEN].

② Doe de disc in het toestel.

[▲] (Uitwerpen)

③ Sluit de voorplaat met de hand.
④ De weergave zal automatisch beginnen nadat de gegevens op de geladen disc herkend zijn.

Opmerking:

- Het kan even duren voor de weergave begint.

(→ bladzijde 134 over MP3/WMA weergave)

Disc uitwerpen

① Druk op [OPEN].
② Druk op [▲] en neem de disc uit.
③ Sluit de voorplaat met de hand.

Wanneer er een CD in het toes- tel zit ◎DISC

Druk op [SRC] om de CD-speler te kiezen. De weergave zal automatisch beginnen.

Veranderen van het display

Druk op [DISP].

Muziekstuk/Weergavetijd

Opmerking:

• De melding "NO TITLE" (geen titel) zal verschijnen wanneer er geen tekstgegevens op de disc aangetroffen worden.
• Druk op [3] (SCROLL) terwijl de titel getoond wordt om de titel nog eens over het scherm te laten schuiven.

Kiezen van een muziekstuk

[▶▶]: Volgende muziekstuk

[◀◀]: Terug naar begin van huidige muziekstuk. Vorige muziekstuk (Tweemaal indrukken.)

Snel vooruit/snel terug

Indrukken en vasthouden.

[▶▶] (▶▶): Snel voorwaarts

[◀◀] (◀◀): Snel terugwaarts

Laat los om de weergave te hervatten.

Pauzeren (II / ▶)

Druk op [BAND] (II /▶).

Druk nog eens op [BAND] (Ⅱ /▶) om te annuleren.

Willekeurige weergave

Alle beschikbare fragmenten worden in willekeurige volgorde weergegeven.

Druk op [4] (RANDOM). R▶ zal oplichten.

Druk nog eens op [4] (RANDOM) om te annuleren.

Intro-weergave

De eerste 10 seconden van ieder muziekstuk wordt achter elkaar afgespeeld.

Druk op [5] (SCAN).

Druk nog eens op [5] (SCAN) om te annuleren.

Herhaalde weergave

Het huidige fragment zal wor den herhaald.

Druk op [6] (REPEAT). REP zal oplichten.

Druk nog eens op [6] (REPEAT) om te annuleren.

Wanneer er een disc in het toestel zit ©DISC

Druk op [SRC] om de MP3/WMA-spelerfunctie te selecteren en de weergave te laten beginnen.

Veranderen van het display

Druk op [DISP].

Opmerking:

• De melding "NO NAME" zal verschijnen wanneer er geen map-/bestandsnaam aangetroffen wordt.
• Druk op [3] (SCROLL) terwijl de titel getoond wordt om de titel nog eens over het scherm te laten schuiven.

\*ID3/WMA Tag instelling

Houd [3] (SCROLL) tenminste 2 seconden ingedrukt.

Wanneer er een mapnaam wordt getoond:

TAG ON: De titel van het album wordt getoond.

TAG OFF: De mapnaam wordt getoond.

Wanneer er een bestandsnaam wordt getoond:

TAG ON: De titel/naam van de artiest wordt getoond.

TAG OFF: De bestandsnaam wordt getoond.

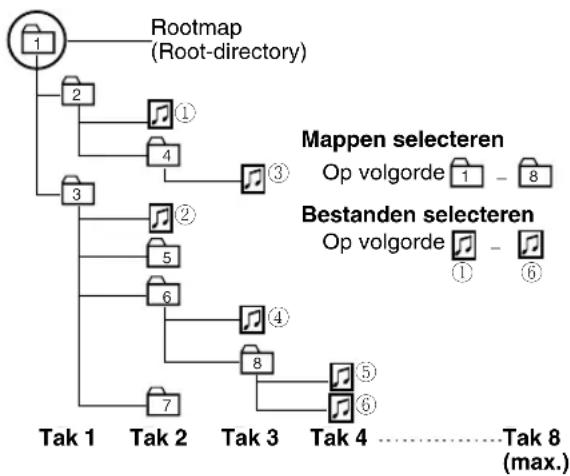

Selecteren van een map

[∧]: Volgende map
[V]: Vorige map

Bestanden selecteren

[▶▶]: Volgende bestand
[◀◀]: Begin van het huidige bestand Twee keer drukken voor het vorige bestand.

Snel vooruit/snel terug

Indrukken en vasthouden.

[▶▶] (▶▶): Snel voorwaarts

[◀◀] (◀◀): Snel terugwaarts

Laat los om de weergave te hervatten.

Pauzeren (II / ▶)

Druk op [BAND] (II /▶).

Druk nog eens op [BAND] (II /▶) om te annuleren.

Willekeurige weergave R▶

Alle beschikbare bestanden worden in willekeurige volgorde weergegeven.

Druk op [4] (RANDOM). zal oplichten.

Druk nog eens op [4] (RANDOM) om te annuleren.

Willekeurige weergave van een map

FOLDER R

Alle bestanden in de huidige map worden in willekeurige volgorde weergegeven.

Houd [4] (RANDOM) tenminste 2 seconden ingedrukt.

FOLDER R▶ zal oplichten.

Houd [4] (RANDOM) nog eens tenminste 2 seconden ingedrukt om te annuleren.

Intro-weergave

De eerste 10 seconden van elk bestand zullen op volgorde worden weergegeven.

Druk op [5] (SCAN).

Druk nog eens op [5] (SCAN) om te annuleren.

Intro-weergave mappen FOLDER

Te beginnen met de volgende map zullen de eerste 10 seconden van het eerste bestand in elke map worden weergegeven.

Houd [5] (SCAN) tenminste 2 seconden ingedrukt. FOLDER zal oplichten.

Houd [5] (SCAN) nog eens tenminste 2 seconden ingedrukt om te annuleren.

Herhaalde weergave REP

Het huidige bestand wordt herhaald.

Druk op [6] (REPEAT). REP zal oplichten. Druk nog eens op [6] (REPEAT) om te annuleren.

Willekeurige weergave van een map FOLDER REP

De huidige map wordt herhaald.

Houd [6] (REPEAT) tenminste 2 seconden ingedrukt. FOLDER REP zal oplichten.

Houd [6] (REPEAT) nog eens tenminste 2 seconden ingedrukt om te annuleren.

Wat is MP3/WMA?

MP3 (MPEG Audio Layer-3) en WMA (Windows Media™ Audio) zijn compressiemethoden voor digitale audio. De eerstgenoemde methode is ontwikkeld door de MPEG (Motion Picture Experts Group), en de laatstgenoemde methode is ontwikkeld door Microsoft Corporation. Met behulp van deze compressiemethoden kunt u ongeveer 10 muziek-CD's opnemen op een enkele opname-CD (ervan uitgaande dat er wordt opgenomen op een 650MB CD-R of CD-RW met een vaste bitsnelheid van 128 kbps en een bemonsteringsfrequentie van 44,1 kHz).

Opmerking:

- Met dit toestel wordt geen software meegeleverd waarmee u MP3/WMA bestanden kunt opnemen.

Waar u aan moet denken wanneer u MP3/WMA bestanden opneemt

Algemeen

• Voor een hoge geluidskwaliteit kunt u het beste een hoge bitsnelheid en een hoge bemonsteringsfrequentie gebruiken.
• U kunt beter geen variabele bitsnelheid (VBR) gebruiken, want in dat geval kan de weergavetijd niet correct worden aangegeven en kan het geluid overslaan.
• De geluidskwaliteit hangt mede af van de opnameomstandigheden. Voor details hieromtrent dient u de handleiding van de door u gebruikte software te raadplegen.

MP3

- U kunt het beste de bitsnelheid op "128 kbps of hoger" en "vast" zetten.

WMA

• U kunt het beste de bitsnelheid op "64 kbps of hoger" en "vast" zetten.
• Stel in geen geval de kopieerbeveiliging van het WMA bestand, want anders kan dit toestel het niet afspelen.

Let op

- Geef in geen geval de extensie “.mp3” of “.wma” aan bestanden die niet in het MP3/WMA formaat zijn. Hierdoor kan er lawaai worden gereproduceerd dat niet alleen uw luidsprekers, maar ook uw gehoor kan beschadigen.

Display informatie

Getoonde gegevens

- CD-TEXT

Disctitel

Fragmenttite

- MP3/WMA

Mapnaam

Bestandsnaam

• Toegestane lengte bestandsnaam/mapnaam: binnen 64 tekens.
• Geef bestanden en mappen namen die voldoen aan de vereisten van het gebruikte bestandssysteem. Raadpleeg de handleiding van de gebruikte software voor details hieromtrent.
• De ASCII tekenset en bepaalde speciale tekens in de diverse talen kunnen worden getoond.

ASCII tekenset

A t/m Z, a t/m z, cijfers 0 t/m 9, en de volgende symbolen: (spatie) ! " # \$ % & ' ( ) * + , - . / : ; <= > ? @ [ \ ] ^ _ ` { | } \~

Speciale tekens

À Á Â Ã Å à á â ã å
Ä ä
ò ó ô Õ Õ Õ Õ Õ Õ Õ
ù ú û ù u ú û ü

Opmerking:

• Bij sommige software die gebruikt wordt bij het opnemen van MP3/WMA bestanden is het mogelijk dat de tekstgegevens niet naar behoren getoond kunnen worden.
• Tekens en symbolen die niet getoond kunnen worden, worden vervangen door een asterisk ( )
• Het verdient aanbeveling bestandsnamen van minder dan 8 tekens te gebruiken (exclusief de bestandsextensie).

Windows Media, en het Windows logo zijn handelsmerken of gedeponeerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Opnemen van MP3/WMA bestanden op CD

• Wij bevelen u aan er alles aan te doen om te voorkomen dat er zowel CD-DA bestanden als MP3/WMA bestanden op een enkele disc staan.
• Als er op dezelfde disc zowel CD-DA bestanden als MP3 of WMA bestanden staan, is het mogelijk dat de weergave niet plaatsvindt in de gewenste volgorde, of dat sommige stukken zelfs helemaal niet kunnen worden weergegeven.
• Wanneer er zowel MP3 als WMA bestanden op dezelfde disc staan, dient u voor beide soorten bestanden verschillende mappen te gebruiken.
• Neem geen onnodige mappen en andere bestanden dan MP3/WMA bestanden op de disc op.
• De naam van een MP3/WMA bestand dient te voldoen aan bepaalde regels en aan het ondersteunde bestandssysteem.

• Elk bestand heeft de bij de bestandsindeling behorende extensie, “.mp3” respectievelijk “.wma” nodig.

• Het is mogelijk dat u problemen ondervindt bij het afspelen van MP3/WMA bestanden of het tonen van de bijbehorende gegevens bij gebruik van bepaalde software of bepaalde CD-recorders.

• Dit toestel beschikt niet over een speellijst weergavefunctie.
• Alhoewel multi-sessie opnamen worden ondersteund, wordt het gebruik van Disc-at-Once aangeraden.

Ondersteunde bestandssystemen

ISO 9660 Level 1/Level 2, Apple Extensie van ISO 9660, Joliet, Romeo

Opmerking:

- Apple HFS, UDF 1,50, Mix CD, CD Extra worden niet ondersteund.

Compressieformaten (Aanbeveling: "Waar u aan moet denken wanneer u MP3/WMA bestanden opneemt" op de vorige bladzijde)

Compressiemethode	Bitsnelheid	VBR	Bemonsteringsfrequentie
MPEG 1 audio layer 3 (MP3)	32 k - 320 kbps	Ja	32, 44,1, 48 kHz
MPEG 2 audio layer 3 (MP3)	8 k - 160 kbps	Ja	16, 22,05, 24 kHz
Windows Media Audio Ver. 2, 8	64 k - 192 kbps	Nee	32, 44,1, 48 kHz

Volgorde mappen selecteren/bestanden weergeven

Maximum aantal bestanden/mappen

• Maximum aantal bestanden: 999
• Maximum aantal bestanden in één map: 255
• Maximum aantal vertakkingen: 8
- Maximum aantal mappen: 255 (inclusief de basismap "Root")

Opmerking:

• Dit toestel telt het aantal mappen ongeacht of er MP3/WMA bestanden in zitten of niet.
• Als de geselecteerde map geen MP3/WMA bestanden bevat, zullen de dichtstbijzijnde MP3/WMA bestanden op volgorde worden afgespeeld.
• De weergavevolgorde kan afwijken van die van andere MP3/WMA-spelers, zelfs als dezelfde disc wordt gebruikt.
• De aanduiding "ROOT" verschijnt als de naam van de basismap op de disc.

    G["Mappen selecteren"] --> H["Op volgorde 1 - 8"]
    I["Bestanden selecteren"] --> J["Op volgorde ① - ⑥"]

Auteursrecht

Het is verboden auteursrechtelijk beschermd materiaal zoals muziek te kopieren, verspreiden en aan derden te leveren zonder de uitdrukkelijke toestemming van de auteursrechthebbende, met uitzondering van persoonlijk gebruik.

Geen garantie

De omschrijving hierboven reflecteert de stand van zaken per december 2004. Hierin is geen garantie vervat met betrekking tot het kunnen reproduceren van MP3/WMA bestanden.

Audio-instellingen

Volume

Standaardinstelling: 18 Instelbereik: 0 tot 40

U kunt de weergave van de lage en hoge tonen apart regelen. Standaardinstelling: BAS (lage tonen) 0 dB TRE (hoge tonen) 0 dB Instelbereik: -12 dB t/m +12 dB (in stappen van 2 dB)

Balans/Fader

U kunt de balans tussen de rechter en linker en die tussen de voor- en achter luidsprekers instellen. Standaardinstelling: BAL (links-rechts balans) CNT (midden) FAD (voor-achter balans) CNT (midden) Instelbereik: 15 niveaus elk en CNT (midden)

Dempen/Verzwakken

Dempen/Verzwakken U kunt kiezen tussen volledig uitschakelen van het geluid of zachter zetten. (→ blz. 123) Standaardinstelling: MUTE (Dempen)

(blz. 140)

Opmerking:

• Druk op [DISP] om terug te keren naar de normale stand.
• Als er bij de audio-instelling 7 seconden lang (2 seconden bij het instellen van het volume) geen handeling wordt verricht, zal het toestel terugkeren naar de normale gebruiksfunctie.
• Het volume kan ook direct met [VOLUME] op het toestel zelf worden geregeld. (→ blz. 123)

① : Versterken voorkanaal
② : Versterken achterkanaal

① : Volumeverlaging van 10 stappen (Verzwakken)
② : Geen geluid (Dempen) (Standaardinstelling)

Audio-instellingen (vervolg)

Externe demping

Voor het dempen van de ingeschakelde geluidsbron wanneer het autonavigatiesysteem een gesproken instructie geeft of wanneer u de autotelefoon gebruikt.

Standaardinstelling: 0

Instelbereik: 0 t/m 2, OFF (Uit)

TA volume instelling

Verkeersberichten zullen worden weergegeven bij het TA volumeniveau.

Standaardinstelling: 18

Instelbereik: 1 t/m 40

Opmerking:

• Druk op [DISP] om terug te keren naar de normale stand.
• Als er bij de audio-instelling 7 seconden lang geen handeling wordt verricht, zal het toestel terugkeren naar de normale stand.

Wanneer External Mute (externe demping) in werking is.

(Voorbeeld: MUTE LV 0)

Functie-instellingen

Beveiligingsfunctie

Hiermee kunt u de anti-diefstalbeveiliging inschakelen wanneer u uw auto verlaat.

Standaardinstelling: ON (Aan)

FM Mono ontvangst (FM stand)

mono

Bij ontvangst van een zwakke FM stereozender zal de ruis aanzienlijk minder zijn.

Standaardinstelling: OFF (Uit)

Afstemmen op lokale zenders (Radio stand) LOCAL

Bij het automatisch afstemmen met deze functie zal er alleen worden afgestemd op zenders met een goede ontvangst.

Standaardinstelling: OFF (Uit)

Niveaumeter displaypatronen

Standaardinstelling: Patroon 1

Keuzemogelijkheden: 4 types, OFF (Uit)

Houd [VOLUME] (PUSH SEL) tenminste 2 seconden ingedrukt om het menu te openen.

SECURITIES

Druk op [VOLUME] (PUSH SEL).

FM MONO

Druk op [VOLUME] (PUSH SEL).

FM LOCAL

AM LOCAL

Druk op [VOLUME] (PUSH SEL).

PATTERN

(Blz. 144)

Opmerking:

• Druk op [DISP] om terug te keren naar de normale stand.
• Als er bij de audio-instelling 7 seconden lang geen handeling wordt verricht, zal het toestel terugkeren naar de normale stand.

① SLED ON = :
Beveiligingsfunctie is ingeschakeld. (Standaardinstelling)

② SLEB-OFF :

Beveiligingsfunctie is uitgeschakeld.

SLED (Beveiligingslampje) ON

Wanneer het contact wordt uitgeschakeld...

• De beveiligingsmelding zal nu verschijnen.
• Het alarm voor het verwijderen van de voorplaat is nu in werking. (→ blz. 146)
  Wanneer de voorplaat wordt verwijderd...
• De beveiligingsindicator (SLED) knippert. (→ blz. 146)

① MONO ON : Mono aan

② MONO OFF : Mono uit (Standaardinstelling)

① LOC ON : Lokaal aan

② LOC OFF : Lokaal uit (Standaardinstelling)

Functie-instellingen (vervolg)

ACC functie

Standaardinstelling: OFF (Uit)

Let op

- U moet hier voor OFF (uit) kiezen als uw auto geen ACC stand heeft in de contactschakelaar. Doet u dit niet, dan kan de accu leeg raken.

Regionale (REG) functie (FM stand)

Deze functie beperkt het bereik van de AF, Beste zender en PI zoekfuncties.

Standaardinstelling: OFF (Uit)

Opmerking

- Als de REG functie van OFF naar ON, of omgekeerd, wordt geschakeld, zal de AF functie automatisch geactiveerd worden.

Kiezen van de PTY taal (RDS functie)

Fabrieksinstelling: ENGLISH (Engels)

Druk op [VOLUME] (PUSH SEL).

ACC SET

Druk op [VOLUME] (PUSH SEL).

REGION

Druk op [VOLUME] (PUSH SEL).

PTY LANG

Opmerking:

• Druk op [DISP] om terug te keren naar de normale stand.
• Als er bij de audio-instelling 7 seconden lang geen handeling wordt verricht, zal het toestel terugkeren naar de normale stand.

① ACC ON - Draai aan als het contact van uw auto een ACC stand heeft.

Kies OFF (uit) als het contact van uw auto geen ACC stand heeft. (Standaardinstelling)

ACC ON

• Het toestel gaat aan wanneer er een disc in gedaan wordt terwijl de stroom uit stond.
• De tijd kan worden aangegeven wanneer de stroom is uitgeschakeld.
• Wanneer het contact wordt uitgeschakeld, zal de beveiligingsmelding worden getoond en zal het alarm voor het verwijderen van de voorplaat klinken (bij de instelling "Security Function ON").

ACC OFF

- Wanneer de stroom wordt uitgeschakeld, zal de beveiligingsmelding worden getoond en zal het alarm voor het verwijderen van de voorplaat klinken (bij de instelling "SECURITY ON").

① REG ON : De frequentie wordt alleen veranderd voor programma's in de regio. ② REG OFF : De frequentie wordt ook veranderd voor programma's van buiten de regio. (Standaardinstelling)

① ENGLISH : Engels (Standaardinstelling) ② SVENSKA : Zweeds

Anti-diefstal systeem

Dit toestel is uitgerust met een afneembaar voorpaneel. Als dit voorpaneel niet op het toestel zit, is het niet mogelijk het toestel te gebruiken. De veiligheidsindicator (SLED) zal gaan knipperen.

Verwijder de voorplaat

① Schakel het toestel uit. (→ Blz. 122)
② Druk op [OPEN]. De voorplaat gaat nu open.
③ Duw de voorplaat naar rechts of naar links.
4 Trek hem naar u toe.
⑤ Druk voorzichtig op de onderkant van het etui en open de klep.
⑥ Doe de voorplaat in het etui en neem hem zo met u mee wanneer u de auto verlaat.

Installeer de voorplaat

① Pas de voorplaat met het gaatje aan de linkerkant over de linker pen op het toestel zelf.
② Pas het andere gaatje over de andere pen en druk hierbij voorzichtig.
③ Beweeg de voorplaat een paar keer op en neer om te controleren of hij goed vast zit. Doe vervolgens de voorplaat dicht en druk de rechterkant van de voorplaat vast tot deze op zijn plaats klikt.

Veiligheidsindicator (SLED)

De SLED knippert wanneer de voorplaat van het toestel verwijderd wordt. Deze functie wordt in werking gesteld wanneer de 'Security Function' is ingeschakeld (ON). (→ blz. 142)

Alarm voor het verwijderen van de voorplaat

Dit alarm is bedoeld om u eraan te herinneren dat u de voorplaat moet verwijderen voor u de auto verlaat. Deze functie wordt in werking gesteld wanneer de 'Security Function' is ingeschakeld (ON). (→ blz. 142)

Let op

• Dit voorpaneel is niet waterdicht. Stel het niet bloot aan water of overmatig vocht.
• Verwijder het voorpaneel niet terwijl u aan het rijden bent.
• Leg het voorpaneel niet op het dashboard of op andere plekken waar de temperatuur flink kan oplopen.
• Raak de contactjes op de voorplaat en op het toestel zelf niet aan, want dit kan leiden tot storingen bij de aansluiting.
• Als de contacten verontreinigd raken door vuil of andere vreemde voorwerpen, kunt u ze schoon vegen met een schone, droge doek.
• Om beschadiging van de voorplaat te voorkomen, mag u deze niet naar beneden duwen of er dingen op zetten wanneer de voorplaat open staat.

Als de zekering doorbrandt dient u uw dealer te raadplegen, of uw dichtstbijzijnde Panasonic Service-centrum.

⚠ Waarschuwing

- Gebruik zekeringen met hetzelfde opgegeven vermogen (15 A). Gebruik van andere zekeringen ter vervanging of gebruik van zekeringen met een hoger vermogen, of direct aansluiten van het toestel zonder zekering, kan leiden tot brand of beschadiging van het toestel. Als de vervangen zekering eveneens doorbrandt, dient u uw dichtst bijzijnde erkende Panasonic Servicecentrum te raadplegen.

Onderhoud

Dit toestel is ontworpen en gefabriceerd voor minimaal onderhoud. Gebruik een droge, zachte doek om de buitenkant schoon te maken. Gebruik in geen geval benzine, verfverdunner of andere oplosmiddelen.

Opmerkingen over discs

Opmerkingen omtrent CD/CD media (CD-R, CD-RW, CD-ROM)

Als u in de handel verkrijgbare CD's gebruikt, let er dan op dat deze voorzien zijn van een van de labels die hier rechts zijn afgebeeld. Het is mogelijk dat bepaalde CD's met een kopieerbeveiliging niet afgespeeld kunnen worden.

Vasthouden van de disc

• Raak de onderkant van de disc niet aan.
• Maak geen krassen op de disc.
• Verbuig de disc niet.
• Bewaar de disc in zijn doosje wanneer u hem niet gebruikt.

Gebruik geen discs met afwijkende vormen.

Laat uw discs niet liggen op plekken als deze:

• In direct zonlicht;
- Dicht bij de verwarming van de auto;
- Op vieze, stoffige of vochtige plaatsen;
- Op stoel of dashboard.

Reinigen van de discs

Gebruik een droge, zachte doek en veeg van het midden naar de buitenrand.

Plak geen stickers of labels op uw discs.

Schrijf in geen geval op het label van de disc met een balpen of ander schrijfgerei met harde punten.

Bedrukte zijde

Gebruik geen discs met afwijkende vormen.

Opmerkingen omtrent CD-R/CD-RW

• Het is mogelijk dat u problemen ondervindt bij het afspelen van sommige CD-R/RW discs opgenomen op bepaalde CD-recorders (CD-R/RW stations), vanwege de opname-karakteristieken of vanwege vuil, vingerafdrukken, krassen enz. op het oppervlak van de disc.
• CD-R/RW discs zijn minder goed bestand tegen hoge temperaturen en vocht dan gewone muziek-CD's. Als u ze langere tijd in de auto bewaart, kunnen ze schade oplopen en kan het na verloop van tijd onmogelijk blijken ze af te spelen.
• Het toestel is mogelijk niet in staat een CD-R/RW af te spelen die is opgenomen met een combinatie van schrijf-software, CD-recorder (CD-R/RW station) en disc die het eindresultaat ongeschikt maakt voor deze speler.
• Deze speler kan geen CD-R/RW disc afspelen als de sessie op de disc nog niet is afgesloten.
• Deze speler kan geen CD-R/RW discs afspelen met andere dan CD-DA of MP3/WMA gegevens.
• Neem de aanwijzingen voor het omgaan met de CD-R/RW disc in acht.

Als het apparaat niet juist werkt

Indien u een storing vaststelt, raadpleeg dan de onderstaande tabel en neem de vereiste maatregelen.

Als de gegeven suggesties het probleem niet verhelpen, raden we u aan het toestel naar uw dichtstbijzijnde erkende Panasonic service-centrum te brengen. Dit product mag uitsluitend worden gerepareerd door bevoegd personeel. Laat controle en reparatie over aan de vakman.

Panasonic aanvaardt geen aansprakelijkheid voor ongelukken die het gevolg zijn van verzuim het toestel te controleren of van uw eigen reparatie na controle door uzelf.

⚠ Waarschuwing

- Gebruik het toestel in geen geval wanneer het zich in een ongewone toestand bevindt, bijvoorbeeld, wanneer er geen geluid wordt geproduceerd, of bij rookontwikkeling of een vreemde geur, want dit kan leiden tot elektrische schokken of brand. Staak het gebruik van het toestel onmiddellijk en raadpleeg uw dealer.

- Probeer in geen geval het toestel zelf te repareren, want dit kan gevaarlijk zijn.

■ Algemene storingen

NEDERLANDS33	Probleem	Mogelijke oorzaak ➔ Mogelijke oplossing
	Geen stroom.	Het stroomsnoer (accu, stroom en aarde) is verkeerd aangesloten. ➔ Controleer de bedrading.
		Zekering doorgebrand. ➔ Verhelp de oorzaak waarom de zekering is doorgebrand en vervang de zekering door een nieuwe. Raadpleeg uw leverancier.
	Geen geluid.	De MUTE functie is ingeschakeld. ➔ Zet de MUTE functie uit (OFF).
		Er is contact tussen de externe dempingsdraad en het chassis. ➔ Sluit de externe dempingsdraad op de juiste manier aan. Als de draad niet gebruikt wordt, moet u deze goed isoleren.
		De bedrading voor de luidsprekers is niet correct, of er zit een breuk of slecht contact in. ➔ De bedrading voor de luidsprekers is niet correct, of er zit een breuk of slecht contact in. (Installatiehandleiding)
	Het demonstrati-escherm verschijnt en het toestel kan niet worden bediend.	Het toestel kan niet worden bediend wanneer het demonstratiescherm getoond wordt. ➔ Druk op [DISP] om het demonstratiescherm te sluiten.
		Als het demonstratiescherm regelmatig zomaar verschijnt, is het mogelijk dat er een slecht contact of verkeerde aansluiting bestaat tussen de accudraad van het toestel en de accukabel van de auto. (De accudraad moet doorlopend van stroom worden voorzien.) ➔ Controleer de bedrading van de stroomvoorziening aan de hand van het bedradingsschema.
	Storing	Er is een bron van elektromagnetische golven, zoals een mobiele telefoon in de buurt van het toestel of de bedrading daarvan. ➔ Houd bronnen van elektromagnetische golven, zoals mobiele telefoons, uit de buurt van het toestel en de bedrading daarvan. Raadpleeg uw dealer indien de storing niet kan worden opgeheven vanwege de bedradingsboom van uw auto.
		De aarddraad maakt slecht contact. ➔ Zorg ervoor dat de aarddraad goed is aangesloten op een blank en ongeverfd deel van het chassis.
	De storing loopt syn-chroon aan het toerental.	De omvormer of dynamo van de auto veroorzaakt de storing. ➔ Kies een andere plek voor de aansluiting van de aarddraad. ➔ Voorzie de stroombron van een ruisfilter.
	Sommige handelingen kunnen niet worden uitgevoerd.	In bepaalde standen, bijvoorbeeld in het menu, zijn sommige handelingen niet mogelijk. ➔ Lees de handleiding goed door en annuleer de huidige stand. Raadpleeg uw leverancier als het toestel vervolgens nog niet naar behoren func-tioneert.

■ Algemene storingen (vervolg)

Probleem	Mogelijke oorzaak ➔ Mogelijke oplossing
Geen geluidsweergave via de luidspreker(s).	De links/rechts of voor/achter balans is niet goed ingesteld. ➔ Stel de juiste links/rechts of voor/achter balans in.
	Er is een breuk, kortsluiting, slecht contact of verkeerde aansluiting in de luidsprekerbedrading. ➔ Controleer de luidsprekerbedrading.
De luidsprekerkanalen zijn links-rechts verwisseld.	De luidsprekerbedrading is links-rechts verwisseld. ➔ Controleer de luidsprekerbedrading aan de hand van het bedradingsschema.
Het geluidsveld bij stereoweergave is niet duidelijk. Geluiden die in het midden gepositioneerd zijn klinken onvast.	De plus en min aansluitingen van de linker en rechter luidsprekerkanalen zijn verkeerdom aangesloten. ➔ Controleer de luidsprekerbedrading aan de hand van het bedradingsschema.
De stroom valt onverwachts uit.	De beveiliging is in werking getreden. ➔ Raadpleeg uw dealer of uw dichtstbijzijnde Panasonic Service-centrum.

Radio

Probleem	Mogelijke oorzaak ➔ Mogelijke oplossing
Slechte ontvangst of veel storing.	Antenne-installatie of bedrading niet correct of defect. ➔ Controleer of de installatiepositie van de antenne en de bedrading daarvan op de juiste manier zijn uitgevoerd. Controleer ook of de antenne goed geaard is op het chassis.
	Geen stroom voor de antenne-versterker (bij gebruik van een folie-antenne enz.). ➔ Controleer de accudraad van de antenne.
FM stereo uitzendingen worden alleen in mono ontvangen.	De MONO functie is ingeschakeld. ➔ Schakel de MONO functie uit.
Er kunnen alleen sterke zenders worden ontvangen.	De LOCAL functie is ingeschakeld. ➔ Schakel de LOCAL functie uit.
Er kunnen minder dan 6 zenders automatisch voorgeprogrammeerd worden.	Er kunnen ook minder dan 6 zenders ontvangen worden. ➔ Ga naar een plek waar u meer zenders kunt ontvangen en probeer het automatisch voorprogrammeren opnieuw.
Voorkeuzezenders kunnen niet worden opgeslagen.	De accudraad maakt slecht contact, of de accudraad wordt niet doorlopend van stroom voorzien. ➔ Zorg ervoor dat de accudraad op de juiste manier wordt aangesloten en probeer het voorprogrammeren dan opnieuw.

RDS

Probleem	Mogelijke oorzaak ➔ Mogelijke oplossing
PS verschijnt niet, ook al wordt er afgestemd op een RDS zender. ("NO PS" verschijnt.)	Vanwege een slechte ontvangst enz. kan er geen PS code worden ontvangen. ➔Er zal een PS code worden weergegeven zodra deze wordt ontvangen. Wacht tot de omstandigheden gunstiger zijn.
Het ontvangen programma wijkt af van het ingestelde PTY	Wanneer de zender van programma veranderd is en het toestel de PTY code niet kon ontvangen. ➔Er zal worden gezocht naar een geschikt programma waarop zal worden afgestemd wanneer de corresponderende PTY code wordt ontvangen. U moet even geduld oefenen.
"NONE" verschijnt bij het selecteren van een PTY.	Er kan niet worden afgestemd op het ingestelde PTY. Er wordt geen programma van het gewenste type uitgezonden in uw gebied. ➔Selecteer een ander PTY of wacht tot er een programma van het gewenste type begint.
De tijd op de ingebouwde klok (CT) is niet correct.	Het toestel ontvangt een zender uit een andere tijdzone, of het toestel ontvangt een zender die geen tijdsignaal uitzendt. ➔Stem af op een zender die de juiste tijd voor uw tijdzone uitzendt, of stel de klok (CT) met de hand in.
Er kan geen AF zender worden ontvangen, ook al licht de AF indicator op.	Er is te weinig verschil in ontvangst tussen de huidige zender en eventuele AF zenders. Het bijwerken van de AF lijst is mislukt. ➔Wacht tot de AF lijst met succes is bijgewerkt. Bij een slechte ontvangst kunt u proberen met de hand af te stemmen.

CD

Probleem	Mogelijke oorzaak ➔ Mogelijke oplossing
Geen weergave of disc wordt uitgeworpen.	De disc zit ondersteboven in het toestel. ➔Doe de disc op de juiste manier in het toestel.
	De disc is beschadigd of vuil. ➔Reinig de disc of gebruik een onbeschadigde disc.
Overslaan en ruis.	De disc is beschadigd of vuil. ➔Reinig de disc of gebruik een onbeschadigde disc.
Geluid slaat over van- wege trillingen.	Het toestel is niet voldoende stevig bevestigd. ➔Zet het toestel goed vast aan het dashboard.
	Het toestel staat meer dan 30° schuin van voor naar achter. ➔Zorg ervoor dat deze hoek 30° of minder is.
De disc wordt niet uit- geworpen.	Een belemmering, zoals een loszittende sticker, verhindert dat de disc wordt uitgeworpen. ➔Raadpleeg uw leverancier.
	De microcomputer in het toestel functioneert niet naar behoren vanwege stor- ing of andere factoren. ➔Koppel het stroomsnoer los en sluit het vervolgens weer aan. Als het toestel nog niet naar behoren functioneert, dient u uw dealer te raadple- gen.

MP3/WMA

Probleem	Mogelijke oorzaak ➔ Mogelijke oplossing
Geen weergave of disc wordt uitgeworpen.	De disc bevat gegevens in een formattering die niet kan worden afgespeeld. ➔ Raadpleeg de paragraaf over MP3/WMA voor de geluidsbestanden die kunnen worden afgespeeld, naast CD-DA (d.w.z. muziek-CD’s).
CD-R/RW’s die wel kunnen worden afgespeeld op andere apparatuur, kunnen niet worden afgespeeld met dit toestel.	Of bepaalde CD-R/RW’s afgespeeld kunnen worden hangt mede af van de combinatie van het gebruikte schijfje, opname-software en recorder, ook wan- neer deze CD-R/RW’s wel kunnen worden afgespeeld op andere apparatuur zoals een PC. ➔ Maak CD-R/RW’s met verschillende combinaties van schijfjes, opname- software en recorder nadat u de paragraaf over MP3/WMA heeft doorgenomen.
Overslaan en ruis.	De disc is beschadigd of vuil. ➔ Reinig de disc of gebruik een onbeschadigde disc. Raadpleeg de para- graaf over MP3/WMA voor informatie over MP3/WMA.
	Het geluid kan overslaan bij weergave van VBR (Variabele Bitsnelheid) bestanden. ➔ Speel alleen niet-VBR bestanden af (met constante of vaste bitsnelheid).

Opmerking:

- Raadpleeg "Opmerkingen over MP3/WMA". (→ blz. 136)

Foutmeldingen

CD/MP3/WMA

Algemeen	MW radio
Stroomvoorziening : DC 12 V (11 V – 16 V), gelijk-stroom, Testvoltage 14,4 V,Negatieve aardingStroomverbruik : Minder dan 2,2 A (CD functie,0,5 W 4 kanalen)Maximaal uitgangsvermogen : 50 W x 4 (bij 4 Ω)Uitgangsvermogen : 22 W x 4 (DIN 45 324, bij 4Ω)Impedantie luidsprekers : 4 – 8 ΩInstelbereik toonregeling : Lage tonen: ± 12 dB(bij 100 Hz)Hoge tonen: ±12 dB(bij 10 kHz)Uitgangsvoltage voor-versterker : 2,5 V (CD functie)Uitgangsimpedantie voor-versterker : 200 ΩAfmetingen (B x H x D) : 178 x 50 x 160 mmGewicht : 1,4 kg	Frequentiebereik : 531 kHz – 1 602 kHzBruikbare gevoeligheid : 27 dB/μV (S/R 20 dB)LW radioFrequentiebereik : 153 kHz – 279 kHzBruikbare gevoeligheid : 32 dB/μV (S/R 20 dB)CD-spelerSampling-frequentie : 8 keer oversamplingDA converter : 1 bit DAC systeemPick-up type : Astigma 3 stralenLichtbron : Halfgeleider-laserGolflengte : 790 nmFrequentierespons : 20 Hz – 20 kHz (±1 dB)Signaal-ruisverhouding : 96 DBTotale harmonischevervorming : 0,01 % (1 kHz)Wow en flutter : Onder meetbare limietKanaalscheiding : 75 dB
FM Stereo Radio
Frequentiebereik : 87,5 MHz – 108 MHzBruikbare gevoeligheid : 6 dB/μV (S/R 30 dB)Kanaalscheiding : 35 dB (bij 1 kHz)

Opmerking:

• Technische gegevens en ontwerp kunnen zonder voorafgaande kennisgeving vanwege verbeteringen gewijzigd worden.
• Sommige afbeeldingen en illustraties in deze handleiding kunnen afwijken van uw product.

Vraag een vakman voor de installatie

Verwijder de Bevestigingskraag ① en de Afwerkingsrand ④, die bij het verlaten van de fabriek gemonteerd zijn. tijdelijk van het hoofdtoestel.

Before Wiring/Vor der Verdrahtung/ Avant le câblage/Voor het aansluiten van de bedrading

Uitsluitend voor gebruik met een 12 V accusysteem

met negatieve (-) barding.

Sluit de stroomdraad (rood) pas het allerlaatst aan.

(no text)

Sluit de accudraad (geel) aan op de posilieve (+) aansluiting van de

accu of van het zekeringenblok (BAT) (voor aan pict/SC consulting!)

Strip ongeveer 5 mm van de uiteinden van de draden om de

verbinding tot stand te kunnen brengen. (voor - uriel ISO aansui, ru.)

Isoleer blote draadeinden met isolatieband.

Zet loshangende draden vast.

Supplied Hardware/Mitgelieferte Hardware/Matériel d'installation/Meegeleverde onderdelen

No.	Diagram	Item No. Diagram		Q'ty		Item		Q'ty
1	Mounting CollarEndauhalterungCadre de montageBevestigungskaus	YEFX0217263		1	4	Trim PlateAbdeckplattePlaque de garnitureAverkingsrand	YEFC05656
2	Mounting Bolt (5 mm)Bevestigungsschraute (5 mm)Boulon de fixation (5 mm)Bevestigungsbout (5 mm)	*		1	5	ISO Antenna AdapterISO-AramenadapterAdaptateur d'artenne ISOISO antenne-adapter	*
3	Power ConnectorVersorgungstackerConnecteur d'alimentationStracmetakler	YEA/02874		1	6	Lock Cancel PlateVerteupungshegesdottePlaque anti-atcageOmitgenstegespot	*

* ②, ⑤ and ⑥ consist of a set. (YEP0FZ5099) * ⑦, ⑧ und ⑨ bestehen als Satz. (YEP0FZ5099)
(2), (5) et (6) constituent un jeu. (YEP0FZ5699) * (2), (5) an (6) bestaan uit een sec. (YEP0FZ5699)

WMA

MP3

⚠️ Let op ● Drosghanschiseren voor de verlijheid.

Vastzetten hoofdtoeste

Buin de juiste lipies om
zodat het toestel vast
zit zonder speling.

① Screw the mounting bolt ② into the main unit ② Securing to the fire wall.
⑤ Snap the right and left springs into each hole.
① Schrauben Sie die Befestigungsschraube ② in das Hauptgerät.
② An der Feuerschutzwand sichern
3 Lassen Sie die rechten und linken Federn in den Löchern einschnappon.
① Visser le boulon de fixation ② dans l'appareil principal.
2 Saisissage du pare-feu
③ Boulardier les ressorts droit et gauche dans chaque fou
① Draai de bevestigingsbout ② in het hoofdtoestel.
2 vastzetten aan het brandschot
⑤ Zet de achterkant van het hoofdtoestei vast.

Caution

When this unit is installed in dashboard, ensure that there is sufficient air flow around the unit to prevent damage from overheating, do not block any ventilation holes on the unit.
Vorsicht
Bei Einbau des Geräts im Armaturenbrett sollte darauf geachtet werden, dass der Luftstrom um das Gerät nicht behindert ist, um Beschädigung durch Überhitzen zu verhindern, und die Belüftungsoffnungen des Geräts nicht blockiert sind.
Attention
Lorsque cet appareil est installé dans le tableau de bord, assurez-vous qu'il y a une circulation d'air suffisante autour de l'appareil afin d'éviter tout endommagement provoqué par une surchauffe et qu'aucun trou d'aération de l'appareil n'est obturé.
Let op
Wanneer dit toestel in het dashboard wordt geinstalleerd, moet u ervoor zorgen dat er voldoende ventilatie is rond het toestel. Om oververhitting te voorkomen mogen de ventilatie-openingen in het toestel niet atgedekt worden.

How to remove the unit/Ausbau des Gerätes/Dépose de l'appareil/Verwijderen van het toestel

Vastzeiten aan het brandschot

Gebruik van de astraatsturschap (optivene) Gebrie van het rubber storkussen (optivene)

Vastzeiten aan het brandschot

Om schade aan het toestel te voorkomen mag u de stroomstekker pas aansluiten wanneer de bedrading volledig is aangesloten.

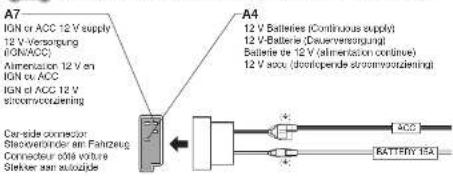

Power connector/Versorgungsstecker/Connecteur d'alimentation/Stroomstekker

Standard ISO/ISO-Standard/Normes ISO/Standaard ISO

Voorzorgen (ISO stekker)

- De pas cont g.ralie van de stroomslekker veldes aan de

ISO standard.

- voor stuis s van type A en E, client d de bedasting voor de lode en gele graden te wijgen zosis hierodar stast aspegeven

● Na net sansluiten dient u de oedeelten die met

gemskeerd zin met isolstieband af te plakken.

Opmerking: Voor andere auto's dan die van type A en B dient u uw garage te rasciplegen.

-Gebruik uitsluitend ongeaarde luidsprekers

Toegestaan ingangavermogen: 50 W of hoger

Impocantie: 4 - 8 Ω

- Afstand tussen luidspreker en versterker: 30 cm cf meer

Caution

●Slut niet meer dan een luidspreker san op een paar

In deprekeraden. (Benalve bij aansluiting do es

tweeter.

-Gebruik geen luidsprekersysteem met drie

craden en een gedeelde sarderaad.
