HM 5316 - Strijkijzer MIELE - Gratis gebruiksaanwijzing en handleiding

Merk	Miele
Model	HM 5316
Producttype	Strijkijzer
Afmetingen (B x D x H)	ongeveer 300 x 120 x 150 mm
Gewicht	circa 1,5 kg
Vermogen	2400 W
Waterreservoirinhoud	300 ml
Zooltype	Keramische zool
Stoomfunctie	Continue stoom tot 40 g/min
Sprayfunctie	Ja
Antidruppelsysteem	Ja
Antikalksysteem	Miele Calc'n'Clean
Automatische uitschakeling	Ja, na 30 seconden stilstand
Stoomstoot	Max. 180 g/min
Verticale stoomfunctie	Ja
Snoerlengte	2,5 m
Kleur	Zwart/zilver
Veiligheidsclassificatie	Klasse I
Reparatie-index	8/10
Onderhoud	Regelmatig ontkalken met Miele ontkalker
Garantie	2 jaar

Veelgestelde vragen - HM 5316 MIELE

Hoe ontkalk ik mijn Miele HM 5316 strijkijzer?

Gebruik de Miele Calc'n'Clean-functie: vul het waterreservoir met een mengsel van water en Miele-ontkalker, verwarm het strijkijzer en stoom het mengsel eruit. Herhaal met schoon water.

Wat moet ik doen als het strijkijzer niet stoomt?

Controleer of er voldoende water in het reservoir zit, of de stoomstand is ingeschakeld, en of het apparaat heet genoeg is. Als het probleem aanhoudt, voer dan een ontkalkingscyclus uit.

Kan ik kraanwater gebruiken in de Miele HM 5316?

Ja, maar voor optimale resultaten en minder kalkaanslag wordt aanbevolen om gedestilleerd water of een mengsel met Miele-ontkalker te gebruiken.

Hoe schakel ik de automatische uitschakeling uit?

De automatische uitschakeling is een veiligheidsfunctie en kan niet worden uitgeschakeld. Het strijkijzer schakelt zichzelf uit na 30 seconden stilstand.

Wat is de beste temperatuur voor het strijken van katoen?

Stel de temperatuurregelaar in op de hoogste stand (katoen/linnen). Gebruik de stoomfunctie voor het beste resultaat.

Hoe reinig ik de zool van het strijkijzer?

Laat de zool afkoelen en veeg deze schoon met een vochtige doek. Gebruik geen schurende middelen. Bij hardnekkig vuil kunt u een speciale zoolreiniger gebruiken.

Waarom brandt het controlelampje en schakelt het strijkijzer uit?

Dit is normaal: het lampje geeft aan dat het strijkijzer opwarmt. Zodra de ingestelde temperatuur is bereikt, dooft het lampje. Bij oververhitting schakelt de beveiliging uit.

Kan ik het strijkijzer gebruiken voor delicate stoffen?

Ja, gebruik de laagste temperatuurstand (zijde/synthetisch) en vermijd stoom. Test altijd op een onopvallende plek.

Hoe lang duurt het opwarmen van de Miele HM 5316?

Het strijkijzer warmt op in ongeveer 1,5 minuut tot de maximale temperatuur.

Waar vind ik reserveonderdelen voor mijn Miele strijkijzer?

Reserveonderdelen zoals de zool, waterreservoir of stoomknop zijn verkrijgbaar bij Miele-servicecentra of via de Miele-website.

GEBRUIKSAANWIJZING HM 5316 MIELE

Veiligheidsinstructies en waarschuwingen 4

Een bijdrage aan de bescherming van het milieu 6

Algemeen 7

Bediening....8

Beveiligingen 9

Voorbereiding 10

Wasgoed 10

Wasgoed voorbereiden 10

Mangelen....11

Mangelen met muntautomaat 12

Opmerkingen 13

Reiniging en onderhoud 14

Symbolen op het typeplaatje....16

Aanwijzingen voor de installateur 17

Garantie 19

De mangel mag alleen door Miele Nederland of door geschoold personeel van een geautoriseerde vakhandelaar worden geplaatst en in gebruik genomen.

Lees eerst deze gebruiksaanwijzing voordat u het apparaat in gebruik neemt. Dat is veiliger voor uzelf en u voorkomt hier-mee onnodige schade aan het apparaat.

Verantwoord gebruik

Deze muldenmangel mag uitsluitend worden gebruikt voor het mangelen van textiel dat geschikt is voor mangelen en dat in water is gewassen.

Als de mangel in een vrij toegankelijke ruimte staat opgesteld, moet de exploitant veiligstellen dat de automaat zonder risico kan worden gebruikt.

Elektrische veiligheid

Plaats de muldenmangel niet in één ruimte met reinigingsautomaten waarin oplosmiddelen worden gebruikt die PER of CFK's bevatten.

De muldenmangel mag alleen in droge ruimten worden gebruikt.

Gebruik de muldenmangel alleen wanneer alle afneembare onderdelen van de ommanteling zijn gemonteerd. Onderdelen die draaien, onder stroom staan of heet worden, liggen dan buiten bereik.

De veiligheidsvoorzieningen en de bedieningselementen mogen niet worden beschadigd of verwijderd.

Wanneer de bedieningselementen of de isolatie van de aansluitkabels beschadigd zijn, mag het apparaat niet worden gebruikt totdat het is gerepareerd.

■ Reparaties mogen alleen door vakmensen van Miele worden uitgevoerd. Ondeskundige reparaties kunnen groot gevaar opleveren voor de gebruiker.

Defecte onderdelen mogen alleen door originele Miele-onderdelen worden vervangen. Alleen van deze onderdelen garanderen wij dat ze voldoen aan de veiligheids-eisen die wij aan onze machines stellen.

De elektrische veiligheid van het apparaat is alleen gewaarborgd als het is aangesloten op een aardingssysteem dat volgens de voorschriften is geïnstalleerd. Het is belangrijk dat u dit controleert en in geval van twijfel de elektrische installatie door een vakman laat inspecteren. De fabrikant kan niet aansprakelijk worden gesteld voor schade die is ontstaan door een ontbrekende of beschadigde aarddraad (bijv. een elektrische schok).

Er staat alleen dan geen spanning op het apparaat als de hoofdschakelaar of de zekering van de huisinstallatie is uitgeschakeld.

Gebruik

De mangel mag niet zonder toezicht worden gebruikt.

Zorg ervoor dat kinderen niet op of in de buurt van de muldenmangel spelen of de machine zelf bedienen.

Dit apparaat mag alleen worden gebruikt door personen die in staat zijn het apparaat veilig te bedienen en die volledig op de hoogte zijn van de inhoud van de gebruiksaanwijzing!

Als het apparaat warm is en de mulde tegen de rol aanligt, bestaat er gevaar voor verbrandingen als u de mulde aan de achterkant aanraakt.

Als u meerdere lagen wasgoed tegelijk mangelt, pak het dan niet tussen de la-gen vast om het glad te trekken. Anders loopt u het risico dat u uw handen niet meer op tijd kunt wegtrekken. Dit geldt ook voor broek- en jaszakken die met de opening naar de hete mulde toe liggen.

Zorg ervoor dat u voldoende verlichting heeft als u de muldenmangel gebruikt.

Plaats een brandblusser in de buurt van het apparaat voor het geval het wasgoed vlam mocht vatten.

Alle landelijke veiligheidsvoorschriften moeten in acht worden genomen!

Gebruik van toebehoren

■ Toebehoren mogen alleen worden ingebouwd als ze uitdrukkelijk door Miele zijn vrijgegeven. Als er andere onderdelen worden gebruikt, kunt u geen beroep meer doen op bepalingen met betrekking tot de garantie en de product-aansprakelijkheid.

Basisregels voor het werken met de muldenmangel

• Aan de invoerkant mogen alleen personen vanaf 18 jaar werken die volledig op de hoogte zijn van de werking van de muldenmangel.
• Personen met bijzonder dunne vingers mogen niet aan de invoerkant van de muldenmangel werken.
• Draag tijdens het mangelen altijd strakke kleding. Losse en wijde mouwen, schorten en sjaaltjes kunnen door de rol worden meegenomen.
  – Draag tijdens het mangelen geen ringen of armbanden.
• Trek het wasgoed op het invoerblad glad, zo ver mogelijk van de mulde af. Voer van slopen en dekbedovertrekken eerst de open kant in. Houd de hoeken niet aan de binnenkant vast. Houd ook bandjes van hemden en schorten niet vast, omdat u daarin kunt blijven haken.
• Controleer altijd of de veiligheidsvoorzieningen goed zijn ingesteld. Alleen dan kunnen kneuzingen, verbrandingen of zelfs het verlies van handen worden vermeden.
• Controleer dagelijks het functioneren van de veiligheidsvoorzieningen.
• Gebruikers mogen niet achter beveiligingen kunnen grijpen.
• Controleer voor u de rol achteruit laat draaien of daardoor niemand in gevaar wordt gebracht.
• Smeer het apparaat alleen als het stilstaat.

Als andere personen worden geïnstrueerd om de muldenmangel te bedienen, moeten zij beslist op de hoogte zijn van deze veiligheidsinstructies.

Bewaar deze gebruiksaanwijzing zorgvul-dig!

Het verpakkingsmateriaal

De verpakking beschermt het apparaat te- gen transportschade. Het verpakkingsma- riaal is uitgekozen met het oog op een zo gering mogelijke belasting van het milieu en de mogelijkheden voor recycling.

Hergebruik van het verpakkingsmateriaal remt de afvalproductie en het gebruik van grondstoffen. Vaak neemt de leverancier de verpakking terug. Als u de verpakking zelf wegdoet, informeer dan bij de reinigingsdienst van uw gemeente waar u die kunt afgeven.

Het afdanken van het apparaat

Oude elektrische en elektronische apparaten bevatten meestal nog waardevolle materialen. Ze bevatten echter ook schadelijke stoffen die nodig zijn geweest om de apparaten goed en veilig te laten functioneren.

Wanneer u uw oude apparaat bij het gewone afval doet of er op een andere manier niet goed mee omgaat, kunnen deze stoffen schadelijk zijn voor de gezondheid en het milieu.

Het apparaat moet volgens de daarvoor geldende voorschriften worden verwijderd.

Neem zo nodig contact op met Miele of met de vakhandelaar.

Het afgedankte apparaat moet buiten het bereik van kinderen worden opgeslagen.

1 Mulde met vingerbeveiliging

2 Strijkrol

3 Invoerblad

4 Bedieningselementen

5 Wasbak

6 Klepje

7 Zwengel (beveiliging)

8 Tafel

10 Luchtafvoertuit

9 Voetpedaal

Persen, de strijkrol blijft stilstaan.

2e schakelpunt en Ⓐ ingedrukt:

de mulde zwenkt tegen de strijkrol, de strijkrol draait vooruit.

2e schakelpunt en Ⓐ ingedrukt:

de mulde beweegt van de strijkrol af, de

strijkrol draait terug. Alleen voor het verwijderen van de mangeldoek en de overige bewikkeling.

Bediening

Als deze toets ingedrukt is, is de mangel uitgeschakeld.

② Toets I

Aan:

Als deze toets ingedrukt is, kan de mangel gebruikt worden. De strijkrol draait vooruit.

③ Toets

Als deze toets ingedrukt is, zwenkt de mulde tegen de strijkrol.

④ Toets ○

Als deze toets ingedrukt is, beweegt de mulde van de strijkrol af.

⑤ Temperatuurschakelaar

U kunt de temperatuur van de mulde verhogen door de temperatuurschakelaar naar rechts te draaien en verlagen door de schakelaar naar links te draaien.

● = lage temperatuur

●● = gemiddelde temperatuur

●●● = hoge temperatuur

⑥ Toerentalschakelaar

U kunt het toerental van de strijkrol verhogen door de schakelaar naar rechts te draaien en verlagen door de schakelaar naar links te draaien.

⑦ Controlelampje "In bedrijf"

Dit controlelampje gaat branden, als u de toets I indrukt.

Met muntautomaat:

Dit controlelampje gaat branden, als u de toets I indrukt en een muntje inwerpt.

⑧ Controlelampje "Temperatuur"

Dit controlelampje brandt zolang de mulde verwarmd wordt.

Beveiligingen

Als uw vingertoppen tussen het invoerblad en de vingerbeveiliging 1 komen, blijft de strijkrol onmiddellijk staan en beweegt de mulde van de strijkrol af.

Om de mangel weer in te schakelen, drukt u op de toetsen I en Ⓞ.

⚠ De vingerbeveiliging is een veiligheidsvoorziening die dagelijks moet worden getest vóórdat u met de mangel gaat werken.

Stroomuitval tijdens het werken met de mangel

Om het wasgoed en de mangeldoek bij een stroomstoring te beschermen, dient u met de zwengel de mulde van de strijkrol af te bewegen.

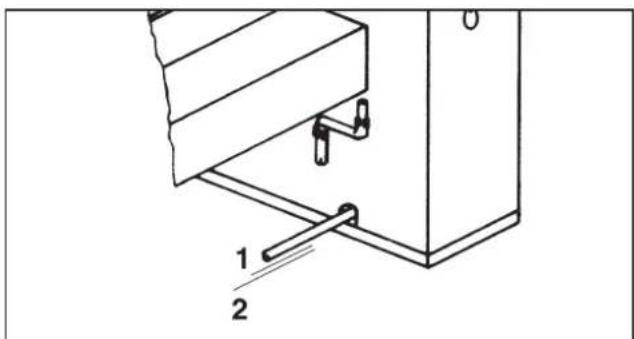

■ Neem de zwengel 1 uit de houder.
■ Draai het klepje 2 opzij.
■ Steek de zwengel in de opening.
■ Draai de zwengel naar rechts, waardoor de mulde van de strijkrol af beweegt.

Als u de mulde te ver weggedraaid heeft (totdat u weerstand voelt), dient u de zwengel 1 tot 2 slagen terug te draaien.

⚠ U moet beslist na gebruik de zwengel weer uit de opening trekken en in de houder terugplaatsen.

U kunt de mangel na de stroomstoring weer inschakelen door de toets I in te drukken.

Wasgoed

Het ideale restvochtgehalte voor mangelen ligt tussen 25 en 40%.

Als u de was tijdens het laatste spoelen in de wasautomaat met warm water spoelt, zal de was minder restvocht bevatten en al warm zijn. De verwerkingstijd neemt hierdoor af, wat een aanzienlijke energiebesparing oplevert.

Wasgoed dat voor meer dan 50% uit kunstvezels bestaat (bijvoorbeeld dralon), mag niet worden gemangeld, omdat deze vezels bij de hoge temperaturen smelten. Wasgoed met een lager percentage kunstvezels kan op een lage temperatuur worden gemangeld.

Wasgoed voorbereiden

Sorteer het wasgoed voordat u gaat mangelen op soort en materiaal. U kunt dan economischer werken.

Mangel eerst wasgoed van:

perlon, nylon, etc. ● - bereik dan

wol, zijde ●● - bereik

en dan

katoen, linnen ●●● - bereik.

Als u naar een lagere temperatuur moet te-rugschakelen, is deze pas bereikt als het controlelampje "Temperatuur" oplicht.

Mangel gesteven wasgoed het laatst, zodat eventuele stijfseresten niet op het overige wasgoed terechtkomen.

Voer wasgoed met knopen zo in dat de knopen zich aan de onderkant (de kant van de rol) bevinden. Als de knopen aan de bovenkant zitten, kunnen ze bij het invoeren in de mulde kapot gaan of van het wasgoed worden afgetrokken.

Leg over ritssluitingen, metalen knopen en metalen haakjes altijd een doek om de mulde te beschermen.

Mangel geen wasgoed met metalen en kunststof gespen of met zeer dikke knopen.

Let op ! Reinig de mulde voordat u de mangel in gebruik neemt. Laat daartoe over de gehele breedte van de rol een doek door de machine lopen.

■ Schakel de hoofdschakelaar (ter plaatse) in.
■ Schakel de machine in door op toets I te drukken.
■ Druk toets Ⓞ in.

De mulde zwenkt tegen de strijkrol, als zij een temperatuur van ca. 60 °C bereikt heeft.

■ Stel met de temperatuurschakelaar de gewenste temperatuur in.

Vezelsoort Symbolen Tempera - tuurstanden
Perlon/ Kunstzijde	●	lage temperatuur
Zijde/Wol	●●	gemiddelde temperatuur
Katoen/ Linnen	●●●	hoge temperatuur

■ Stel met de toerentalschakelaar het gewenste toerental in. Langzaam of snel, afhankelijk van vochtigheidsgraad en aard van het wasgoed.
■ Controleer, of de vingerbeveiliging goed functioneert!

⚠ De vingerbeveiliging is een veiligheidsvoorziening die dagelijks moet worden getest vóórdat u met de mangel gaat werken.

Als het controlelampje "Temperatuur" gedoofd is, is de mangel gebruiksklaar.

■ Voer het wasgoed via het invoerblad in.
■ Strijk het wasgoed van het midden naar de zijkanten glad.
■ Strijk klein wasgoed niet steeds aan dezelfde kant van de strijkrol, maar gebruik de hele breedte van de rol.

■ Als u wasgoed moet persen, dient u de voetschakelaar tot aan het eerste schakelpunt naar beneden te drukken.

De strijkrol staat stil.

■ Als u dikker wasgoed moet persen, dient u de voetschakelaar tot aan het tweede schakelpunt naar beneden te drukken.

De mulde beweegt van de strijkrol af.

Zodra u het voetpedaal loslaat, begint de rol weer te draaien.

U kunt de aandrijving en de bewikkeling van de strijkrol als volgt ontzien:

■ Haal tijdens pauzes de mulde van de rol en verlaag de temperatuur van de mulde.

Het gemangelde wasgoed kan zeer heet zijn als het de mulde verlaat. Draag zo nodig geschikte handschoenen.

Als u naar een lagere temperatuur moet te-rugschakelen, is deze pas bereikt als het controlelampje "Temperatuur" oplicht.

Na het strijken:

Om de rolbewikkeling te laten drogen, moet de rol na het strijken nog ca. 5 minuten blijven draaien. Hierbij moet de verwarming uitgeschakeld zijn en de mulde tegen de rol aan liggen.

■ Beweeg de mulde van de strijkrol af door toets Ⓞ in te drukken.
■ Schakel de mangel uit door toets 0 in te drukken.
■ Schakel de hoofdschakelaar (ter plaatse) uit.

⚠ Gemangeld wasgoed moet voldoende zijn afgekoeld voordat u het verpakt of stapelt. Heet wasgoed kan zelfontbranding tot gevolg hebben.

Lees ook de gebruiksaanwijzing van de muntautomaat.

■ Werp een muntje in.
■ Schakel de machine in door op toets I te drukken.
■ Druk toets Ⓞ in.
■ Stel met de temperatuurschakelaar de gewenste temperatuur in.
■ Stel met de toerentalschakelaar het gewenste toerental in.

Als het controlelampje "Temperatuur" gedoofd is, is de mangel gebruiksklaar.

■ Als u wasgoed moet persen, dient u het voetpedaal tot aan het eerste schakelpunt naar beneden te drukken.

Als de tijd om is, beweegt de mulde van de strijkrol af en blijft de strijkrol stilstaan.

Vingerbeveiliging

Als uw vingertoppen tussen het invoerblad en de vingerbeveiliging komen, blijft de rol onmiddellijk staan en beweegt de mulde van de strijkrol af.

Om de mangel weer in te schakelen, drukt u op de toetsen I en Ⓞ.

Bescherming aandrijving en bewikkeling

Tijdens pauzes en na het mangelen moet de mulde altijd van de strijkrol worden gehaald.

De aandrijving en de bewikkeling worden hierdoor ontlast.

Doet men dit niet, dan kan dit de levensduur van het apparaat aanzienlijk verkorten.

Laat de mangel niet aanstaan als u het apparaat niet gebruikt!

Strijk klein wasgoed niet steeds aan dezelf-de kant van de rol. Gebruik altijd de hele breedte, anders wordt de warmte slechts eenzijdig afgenomen en de bewikkeling een-zijdig belast.

Motorbeveiliging

Als de motor door overbelasting oververhit raakt, wordt de motor via een thermostaat automatisch uitgeschakeld. De mulde beweegt van de strijkrol af.

Nadat de motor is afgekoeld, moet de man-gel opnieuw worden gestart. Druk daartoe op de toets I.

Regelmatig onderhoud van de mulde is van groot belang voor de rolaandrijving en de bewikkeling. Als de mulde niet regelmatig wordt onderhouden, kan dit de levensduur van het apparaat aanzienlijk verkorten.

Houdt u zich voor het mangelen, de reini- ging en het onderhoud aan de instructies uit de brochure "Miele-mangelpraktijk".

Om de mulde glad te houden, moet hierop regelmatig een dun laagje was worden aan- gebracht. Gebruik hiervoor een speciale doek.

Als u de mulde met was behandelt, zet de temperatuurschakelaar dan op ●●● en kies de laagste snelheid.

■ Doe de strooiwas in de zak van de was-doek, als u de mulde in de was wilt zetten. Vouw de zak dicht en laat deze met de "gegomde kant" naar beneden, dat wil zeggen met de gegomde kant naar de strijkrol toe, in de ca. 180 °C warme machine lopen. Gebruik niet te veel was, anders wordt de mangeldoek te glad.

Laat de wasdoek nooit met de gegomde kant naar de mulde toe in de machine lo-pen.

■ Voer de doek nu van links of rechts gelijkmatig in over de hele breedte van de machine.

Geschikte mangelwas en reinigingsdoeken zijn verkrijgbaar bij Miele Nederland.

Mulde reinigen

Voor het reinigen van de aluminium mulde mogen alleen reinigingsmiddelen worden gebruikt die door de fabrikant zijn vrijgegeven.

Op de mulde kunnen afzettingen (stijfsel- en wasmiddelresten) achterblijven. Reinig de mulde daarom 2 tot 3 keer per week, afhankelijk van de mate van verontreiniging.

Lichte verontreinigingen kunt u met een doek met "Cleanpasta" verwijderen. Zet de temperatuurschakelaar op ●●● en kies de laagste snelheid.

Ernstigere verontreinigingen kunt u met een reinigingsdoek in combinatie met een reini-gingsmat verwijderen. Stel de laagste temperatuur in en de laagste snelheid.

Behandel de mulde na elke reiniging met was.

⚠️ Gebruik geen schuurmiddelen of doeken met een schurende laag.

Voor meer informatie zie ook de brochure "Miele-mangelpraktijk".

Verkleuring van de mangeldoek

Het is normaal dat de mangeldoek door verkleuring licht- tot donkerbruin wordt.

Dat de doek zwart wordt, kan voor een deel worden voorkomen:

• Gebruik altijd de gehele breedte van de rol.
• Gebruik ook bij het mangelen van klein wasgoed de gehele breedte van de rol. Strijk niet steeds aan dezelfde kant.
• Haal tijdens pauzes de mulde van de rol en verlaag de temperatuur van de mulde.

Mangeldoek wassen

Was de mangeldoek niet als er geringe verkleuring optreedt (het is normaal dat de doek iets vergeelt). Als de doek erg vuil is, kan deze op 95 °C worden gewassen, gecentrifugeerd en vochtig weer om de rol worden gewikkeld.

Wasafwerpers

Als de mangel lang heeft gedraaid, dient u de punten van de wasafwerpers te reinigen (stijfsel, vuil, etc.). Trek de wasafwerpers uit en reinig ze met warm water. Alleen zo kunnen ze optimaal functioneren.

Bewikkelingstips

Voordat u de mangeldoek verwijdert (om deze te reinigen of te vervangen), dient u de mangel uit te schakelen, de mulde te laten afkoelen en het invoerblad te verwijderen.

De wasafwerpers, die tegen de strijkrol aan liggen, dient u na elkaar terug te trekken.

Schakel de mangel in door toets I in te schakelen en beweeg de mulde van de strijkrol af door toets Ⓞ in te drukken.

Druk het voetpedaal naar beneden tot het tweede schakelpunt en verwijder de mangeldoek, terwijl de strijkrol achteruit draait.

De mangeldoek aanbrengen: De mangel is uitgeschakeld en de mulde staat van de strijkrol af.

Breng de mangeldoek parallel aan de strijkrol aan.

Schakel de mangel in door toets I in te schakelen en zwenk de mulde tegen de strijkrol aan door toets Ⓞ in te drukken. De doek wordt meegenomen.

Bij het verwijderen resp. aanbrengen van een mangeldoek vallen stukjes staalwol op de tafel. Zij dienen meteen verwijderd te worden.

Als er tussen de onderkant van de mulde en de strijkrol (uitloop wasgoed) een spleet zichtbaar is, moet de bewikkeling opnieuw aangebracht worden.

De staalwolbewikkeling mag alleen door de Technische Dienst van Miele Nederland worden aangebracht en/of vervangen.

De omtrek van de strijkrol met bewikkeling mag inclusief de mangeldoek niet kleiner dan 780 mm en niet groter dan 790 mm zijn. De strijkrol moet binnen deze afmetingen over de gehele lengte cylindrisch bewikkeld worden.

Als de rolbewikkeling vernieuwd moet worden, moet gecontroleerd worden, of de scharnieren en glijvlakken gesmeerd moeten worden en of de koolborstels van de aan-drijfmotor vervangen dienen te worden.

Deze werkzaamheden moeten door de technische dienst van Miele uitgevoerd worden.

Klantcontacten

Bij storingen dient u contact op te nemen met de afdeling Klantcontacten.

De afdeling Klantcontacten heeft het type-nummer en het serienummer nodig. Beide gegevens staan op het typeplaatje.

Gebruik uitsluitend originele Miele-onderdelen als onderdelen moeten worden vervangen. (Geef ook hierbij het typenummer en het machinenummer [serienummer] aan.)

Model		1			15	16			17IBN
SN:		2
Art.-Nr.		3
Mat.-Nr.		4			18	19			Total	Total
○	5					○
○						○
○						○
○						○
		6			20
M		7
					21
8		∅K→X	9		Qn(Hi)22
			10
		Vol./G	11		IP X4 23CE
		E kin	12
		0→▷	13 1/min
		14 →▷→0 1/min

1 Model
2 Serienummer
3 Artikelnummer
4 Materiaalnummer
5 Spanning/frequentie
6 Besturingszekering
7 Aandrijfmotor
8 Trommelgegevens*
9 Diameter/diepte trommel*
10 Centrifugetoerental*
11 Trommelinhoud/gewicht droog wasgoed*
12 Kinetische energie*
13 Centrifugeertijd*
14 Remtijd*
15 Verwarming
16 Aanduiding/bouwjaar
17 Datum ingebruikneming
18 Elektrische verwarming
19 Zekering (huisinstallatie)
20 Stoomverwarming indirect*
21 Stoomverwarming direct*
22 Gasverwarming*
23 Ruimte voor keurmerken/kenmerken
*) geldt niet voor dit type strijkmachine

Geluidsniveau

A-gekarakteriseerd geluidsvermogenvolume 65,3 dB

gemeten volgens DIN (IEC) 45 635aanduiding volgens de Duitse machinegeluidsvoorschriften 3. GSGV § 1. 1.a

De mangel mag uitsluitend door de Technische Dienst van Miele Nederland B.V. worden geïnstalleerd.

Plaats de mangel niet in één ruimte met reinigingsautomaten waarin oplosmiddelen worden gebruikt die PER of CFK's bevatten. Vrijkomende dampen kunnen door vonken in de collectormotor in zoutzuur worden omgezet, waardoor aanzienlijke schade kan ont-staan.

Opstelling

Breng de machine met de houten pallet naar de plaats van opstelling. Til op de plaats van opstelling de machine van de houten pallet.

⚠️ Zorg dat het apparaat tijdens het transport stevig staat.

De strijkmachine mag zonder de pallet (bijv. bij een verhuizing) niet vervoerd worden. Zet de strijkmachine voor een nieuw transport vast op de houten pallet.

De strijkmachine hoeft niet verankerd te worden.

De machine moet zo staan, dat het licht parallel aan de invoertafel erop valt.

De machine dient met stelvoeten (onder de zijstaanders) zo afgesteld te worden, dat de zijstaanders waterpas staan. Houd een waterpas tegen de voorkant en de buitenkant van de zijstaanders.

Luchtafvoerleiding voor de wasemafzuiging

Zie ook de handleiding "Ontluchtings- en beluchtingsdiameters".

De ter plaatse aan te leggen luchtafvoerleiding mag niet worden aangesloten op een schoorsteen die in gebruik is voor gas-, kolen- of oliegestookte apparatuur. De leiding moet ook gescheiden zijn van de luchtafvoerleiding van een droogautomaat. De vochtig-warme lucht dient via een zo kort mogelijke leiding naar buiten te worden afgevoerd.

De luchtafvoerleiding moet stromingstechnisch zo goed mogelijk worden aangelegd (weinig bochten, goede aansluitingen en overgangen).

De aansluittuit voor de wasemafzuiging bevindt zich aan de achterkant van de rechter staander.

Bij oplopende afvoerleidingen dient op het laagste punt een condensafvoeropening (3-5 mm ø) te worden gerealiseerd.

De afzuigleiding dient een binnendiameter van 70 mm te hebben.

Zorg voor voldoende ventilatie in de ruimte waar het apparaat staat opgesteld.

Het uiteinde van een buis die naar buiten wordt geleid, moet tegen weersinvloeden worden beschermd.

De naar buiten afgevoerde lucht mag geen overlast veroorzaken.

De afvoerbuis en de buis naar buiten moe- ten op afgezette pluizen worden gecontro- leerd en (indien nodig) worden gereinigd.

Elektrische aansluiting

De elektrische installatie van het apparaat voldoet aan de normen IEC 335-1 en IEC 335-2-44.

Het apparaat mag uitsluitend op een volgens de voorschriften geïnstalleerde huisinstallatie worden aangesloten. Dit mag alleen door een erkend elektricien worden gedaan, met inachtneming van de landelijke voorschriften en de voorschriften van het plaatselijke energiebedrijf.

De machine aansluiten.

Houdt u zich aan de gegevens op het typeplaatje, in het schakelschema, de omschakelinstructie en het installatieschema.

Volg voor de aansluiting de voorschriften van het energiebedrijf.

Het schakelschema bevindt zich onder de afdekplaat van de rechter zijstaander.

De machine is standaard ingesteld voor 3 N\~.

Vergelijk de aansluitgegevens (spanning en frequentie) op het typeplaatje met de waarden van het elektriciteitsnet. Deze gegevens moeten beslist overeenkomen.

Bij omschakeling op een andere spanning dient dit op het typeplaatje met een Ⓧ aan- gegeven te worden.

⚠ De strijkplaat beweegt van de strijkrol af, zodra er spanning op de machine staat.

Bij een vaste aansluiting moet het apparaat via een schakelaar met alle polen van de netspanning kunnen worden losgekoppeld. De contactopening in uitgeschakelde toestand moet minimaal 3mm bedragen. Geschikt zijn zelf-uitschakelaars, zekeringen en relais (EN60335).

De stekkerverbinding of de schakelaar voor het loskoppelen van de netspanning moet altijd toegankelijk zijn.

Als het apparaat van de netspanning wordt losgekoppeld, moet het betreffende systeem afsluitbaar zijn. Hierop moet op elk moment controle kunnen worden uitgeoefend.

Als de strijkmachine verplaatst of gedemon- teerd wordt, moet zij beslist spanningsvrij gemaakt worden.

⚠ Nadat het apparaat is geplaatst en aangesloten, moeten alle aarddraden weer aangesloten worden en alle gedemonteerde panelen weer worden teruggeplaatst.

In verband met de garantiebepalingen dient u zich tot de MIELE-verkoopmaatschappij te wenden die voor uw land verantwoordelijk is. Het adres vindt u op de achterkant.

Nederland:

Miele Professional

Postbus 166

4130 ED VIANEN

Telefoon afdeling Verkoop Professional (03 47) 37 88 83

Telefax (03 47) 37 84 29

E-mail: [e-mail]

Internet: www.miele-professional.nl

België:

Miele België N.V.

Z.5 Mollem 480 – Hof de Bollebeeklaan 9 – 1730 Mollem (Asse)

Tel. [phone]

Fax [phone]

Tel. Herstellingen aan huis: (02) 451.16.18

E-mail: [e-mail]

Internet: http://www.miele-professional.be

Duitsland:

Miele & Cie. KG
