Producttype	Kamerthermostaat
Merk	Nefit
Model	ModuLine 100
Afmetingen (B×H×D)	108 × 90 × 25 mm
Gewicht	140 g
Voedingsspanning	16 V DC (via cv-toestel)
Vermogen	0,3 W
Toegestane bedrijfstemperatuur	0 °C tot +50 °C
Toegestane opslagtemperatuur	0 °C tot +70 °C
Toegestane relatieve luchtvochtigheid	0 tot 90%
Aansluiting	2-draads buskabel, aansluitklemmen "RC"
Geschikt voor	Nefit cv-toestellen met UBA 1, UBA 1.5, UBA 3 of UBA 3.5
Niet geschikt voor	MBC2-regeling
Instelling temperatuur	Draaiknop, weergave op display
Kalibratie	Via servicetoets, instelbereik -5,0 tot +5,0 °C
Geheugen bij stroomuitval	Alle instellingen blijven behouden; datum/tijd tot 10 uur (na minimaal 4 uur aangesloten)
Montage	Op binnenwand, min. 1,5 m boven vloer, vrije ruimte onder de thermostaat
Achtergrondverlichting	Werkt niet bij UBA 1 of UBA 1.5
Onderhoud	Geen bijzonder onderhoud; reinigen met droge doek

Veelgestelde vragen - ModuLine 100 Nefit

Hoe sluit ik de Nefit ModuLine 100 aan?

Haal de stekker van het cv-toestel uit het stopcontact. Bevestig de grondplaat aan de muur of inbouwdoos. Sluit de thermostaatkabel (buskabel) aan op de kabelklemmen RC (polariteit willekeurig). Let op: niet aansluiten op EXT. Druk met een schroevendraaier in de gleuf van de kabelklemmen om de kabels naar binnen te leiden. Klik vervolgens de thermostaat op de grondplaat.

Wat moet ik doen als het display niets weergeeft?

Controleer eerst of de verwarmingsinstallatie is ingeschakeld. Als dat niet het geval is, schakel deze dan in. Controleer ook of de thermostaat correct op de wandhouder is geplaatst en of de twee kabels op de wandhouder zijn aangesloten.

Hoe pas ik de gewenste kamertemperatuur aan?

Draai aan de draaiknop op de thermostaat. Het display schakelt over van de huidige temperatuur naar de gewenste temperatuur. Na enkele seconden keert het display terug naar de gemeten ruimtetemperatuur.

Kan ik de thermostaat ijken (kalibreren)?

Ja, voor servicemonteurs: houd de servicetoets (pos. 1) ingedrukt met een pen of paperclip om het servicemenu te activeren. Draai aan de draaiknop om de temperatuur te kalibreren (instelbereik -5,0 tot +5,0 °C). Laat de toets los om op te slaan. Kalibreer niet tijdens verlagings- of verwarmingsfasen.

Wat betekent de weergave 'I' op het display?

De weergave 'I' (of een knipperende 'I') geeft aan dat de waterdruk in de verwarmingsinstallatie te laag is. Bij een knipperende 'I' is de druk sterk gedaald (<0,2 bar). Vul de installatie met water volgens de handleiding van het cv-toestel.

Blijven de instellingen behouden bij een stroomonderbreking?

Ja, alle instellingen blijven permanent behouden, behalve de datum en tijd. Deze blijven maximaal 10 uur behouden, op voorwaarde dat de thermostaat ten minste 4 uur aangesloten is geweest.

Waar moet ik de thermostaat monteren?

Monteer de thermostaat op een binnenwand in de woonkamer, op vrije hoogte (min. 1,5 m boven de vloer). Zorg voor vrije ruimte onder de thermostaat en houd afstand tot deuren. Vermijd plaatsen in de buurt van warmtebronnen zoals open haard of direct zonlicht.

Wat moet ik doen als het display een foutcode toont?

Noteer de displaycode. Reset het cv-toestel door op de resetknop te drukken. Lees de aard van de storing op het cv-toestel af. Raadpleeg voor andere storingen de documentatie van het cv-toestel of neem contact op met uw installateur.

Werkt de achtergrondverlichting altijd?

Nee, de achtergrondverlichting werkt niet wanneer de thermostaat is aangesloten op een cv-toestel met een UBA 1 of UBA 1.5 besturingssysteem.

Is de ModuLine 100 geschikt voor MBC2-regeling?

Nee, de thermostaat is niet geschikt voor gebruik bij een MBC2-regeling. Hij werkt alleen met Nefit cv-toestellen die zijn uitgerust met UBA 1, UBA 1.5, UBA 3 of UBA 3.5.

GEBRUIKSAANWIJZING ModuLine 100 Nefit

Bedienings- en servicehandleiding

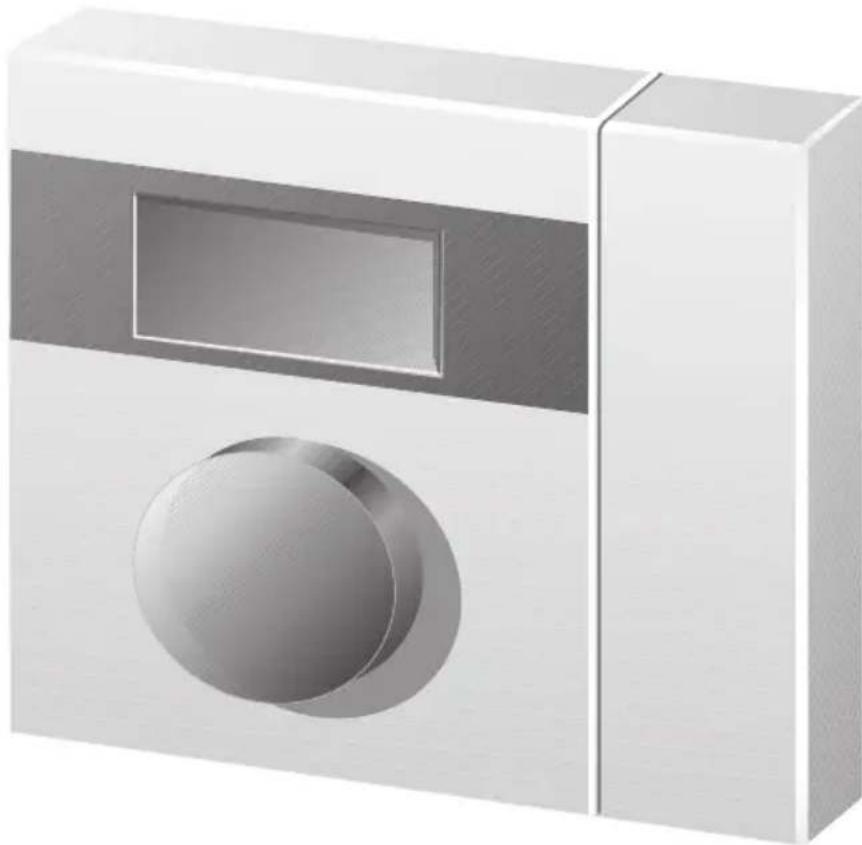

Kamerthermostaat ModuLine 100

Beknopt overzicht bedieningsmogelijkheden

Legenda bij afbeelding:

pos. 1: Servicetoets voor het kalibreren van de werkelijke ruimtetemperatuur

pos. 2: Draaiknop voor het wijzigen van de ruimtetemperatuur

pos. 3: Display

Verklaring van de symbolen

pos. 1: Displayweergave gemeten temperatuur

pos. 2: Weergave "temperatuur in °C"

pos. 3: Weergave "de gewenste ruimtetemperatuur wordt gewijzigd"

pos. 4: Weergave "het cv-toestel is in bedrijf voor cv"

Na een stroomonderbreking

Na een stroomonderbreking blijven alle instellingen permanent behouden, behalve de datum en tijd. Deze blijven gedurende 10 uur behouden. Voorwaarde is wel, dat de kamerthermostaat tenminste 4 uur aangesloten is geweest.

Nefit B.V. • http://www.nefit.nl

Wijzigingen op basis van technische verbeteringen voorbehouden!

1

Inleiding

2 ModuLine 100 aansluiten en in bedrijf nemen 5

2.1 De juiste montageplaats kiezen 5
2.2 Grondplaat installeren 6
2.3 Kamerthermostaat inklikken en verwijderen 7
2.4 Kamerthermostaat in bedrijf stellen 7

3 Ruimtetemperatuur veranderen 8

4 Servicemogelijkheden (alleen voor servicemonteur) 9

4.1 Werkelijke ruimtetemperatuur kalibreren 9

5 Storingen verhelpen 10

5.1 Storingen verhelpen 10

Wijzigingen op basis van technische verbeteringen voorbehouden!

Nefit B.V. • http://www.nefit.nl

1 Inleiding

Gefeliciteerd met de aanschaf van deze kamerthermostaat ModuLine 100.

De kamerthermostaat ModuLine 100 is bestemd voor het bedienen en regelen van het Nefit cv-toestel in uw woning. Het cv-toestel moet zijn uitgerust met een universele branderautomaat (UBA 1, UBA 1.5, UBA 3 of UBA 3.5).

Neem goed nota van de volgende aanwijzingen:

U leert hoe u uw cv-installatie correct gebruikt wanneer u

- zich bij de overdracht van de installatie door uw installateur laat instrueren en

– deze handleiding zorgvuldig leest.

Montage, onderhoud en reparaties mogen alleen door erkende installatiebedrijven worden uitgevoerd.

Nefit B.V. • http://www.nefit.nl

Wijzigingen op basis van technische verbeteringen voorbehouden!

2 ModuLine 100 aansluiten en in bedrijf nemen

2.1 De juiste montageplaats kiezen

Kies voor de montage van de kamerthermostaat een binnenwand (fig. 1). De vrije ruimte (fig. 1, pos. 1) onder de kamerthermostaat en de afstand tot de deur zijn noodzakelijk om correcte meetresultaten te verkrijgen.

De woonkamer moet zo representatief mogelijk zijn voor de gehele woning. Externe warmtebronnen (zonnestraling of andere warmtebronnen, zoals een open haard) in de woonkamer beïnvloeden de regelfunctie. Als gevolg hiervan kan het in kamers zonder externe warmtebronnen te koud worden.

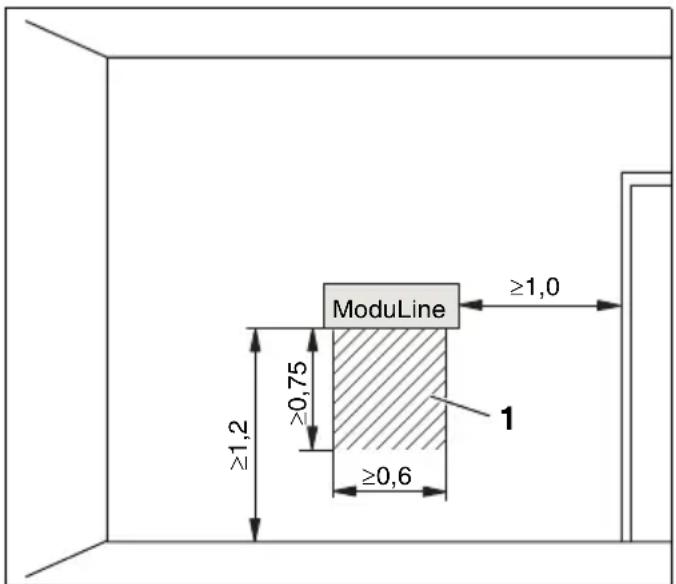

Fig. 1 Montagepositie in de woonkamer (maten in m)

pos. 1: Vrije ruimte onder de kamerthermostaat

2.2 Grondplaat installeren

De grondplaat kan direct aan de muur of op een inbouwdoos worden bevestigd. Wanneer de kamerthermostaat op een inbouwdoos wordt gemonteerd, moet u erop letten, dat eventuele tocht vanuit de inbouwdoos de meetresultaten van de kamerthermostaat niet kan beïnvloeden (eventueel inbouwdoos opvullen met isolatiemateriaal).

• Haal eerst de stekker van het cv-toestel uit het stopcontact.
• Sluit de thermostaatkabel (buskabel van het cv-toestel) aan op de kabelklemmen "RC" (fig. 2). De polariteit van de aders is willekeurig.

LET OP!

Sluit de draden niet aan op de "EXT"-aansluiting.

• Neem bij het aansluiten op het cv-toestel goed nota van de betreffende installatie-instructie van het cv-toestel.
• Indien een RCC-module in het cv-toestel is gemonteerd, dan moet u deze demonteren. In de installatie-instructie van het cv-toestel kunt u nalezen of deze voorzien is van een RCC-module.
• Druk met een schroevendraaier in de gleuf van de kabelklemmen om de kabels naar binnen te leiden of los te maken (fig. 2).

De thermostaat is niet geschikt voor gebruik bij een MBC2-regeling.

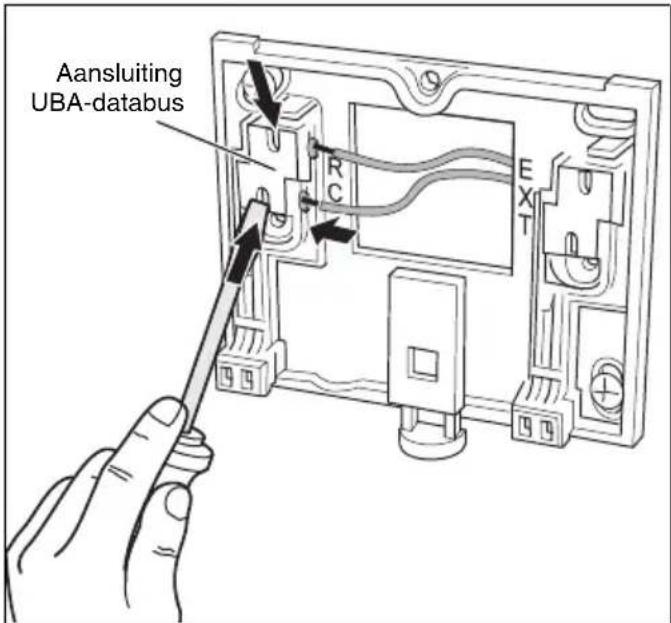

Fig. 2 Elektrische aansluitingen installeren/loskoppelen

Nefit B.V. • http://www.nefit.nl

Wijzigingen op basis van technische verbeteringen voorbehouden!

2.3 Kamerthermostaat inklikken en verwijderen

Fig. 3 Kamerthermostaat inklikken (links) en verwijderen (rechts)

2.4 Kamerthermostaat in bedrijf stellen

De achtergrondverlichting werkt niet indien de thermostaat is aangesloten op een cv-toestel met een UBA 1 of UBA 1.5 besturingssysteem.

• Schakel de cv-installatie in. Hierdoor wordt ook de kamerthermostaat van stroom voorzien.
• Tijdens het inschakelen knipperen de vier streepjes in het display (parameters worden doorgegeven). Daarna schakelt de thermostaat naar het rustdisplay (actueel gemeten ruimtetemperatuur).
• Wanneer in het display een andere melding verschijnt, raadpleeg dan hoofdstuk 5 "Storingen verhelpen" op pagina 10.

Wijzigingen op basis van technische verbeteringen voorbehouden!

Nefit B.V. • http://www.nefit.nl

3 Ruimtetemperatuur veranderen

Handeling Symbol Opmerking
Aan de draaiknopdraaien		Met de draaiknop kunt u de ruimtetemperatuur corrigeren. De weergave schakelt over van de huidige ruimtetemperatuur naar de gewenste temperatuur.Na korte tijd schakelt het rustdisplay naar de huidige ruimtetemperatuur terug.

Nefit B.V. • http://www.nefit.nl

Wijzigingen op basis van technische verbeteringen voorbehouden!

4 Servicemogelijkheden (alleen voor servicemonteur)

4.1 Werkelijke ruimtetemperatuur kalibreren

Er kan een afzonderlijke thermometer in de buurt van de kamerthermostaat worden geplaatst, die een andere waarde aangeeft. Wanneer u de kamerthermostaat met de thermometer wilt kalibreren, kan dit via de functie "Kalibreren werkelijke ruimtetemperatuur" (1 K komt overeen met 1 °C). Voordat u de ruimtetemperatuur kalibreert, dient u de volgende aspecten in acht te nemen:

• Meet de thermometer correcter dan de kamerthermostaat?
• Bevindt de thermometer zich direct naast de kamerthermostaat?

Een thermometer kan temperatuurwijzigingen langzamer of sneller aanduiden dan de kamerthermostaat. Kalibreer de kamerthermostaat daarom niet tijdens de verlagings- of verwarmingsfasen van uw verwarmingsinstallatie.

- Houd de servicetoets met een spits voorwerp (bijvoorbeeld een pen of paperclip) ingedrukt om het servicemenu te activeren (zie pagina 2).

Door aan de draaiknop te draaien, kalibreert u de werkelijke ruimtetemperatuur.

Instelbereik: -5,0 tot +5,0 in stappen van °C.

- Sla de gewenste waarde op door de service-toets los te laten.

Nu schakelt de weergave weer over naar het rust- display (huidige ruimtetemperatuur).

5 Storingen verhelpen

5.1 Storingen verhelpen

Neem contact op met uw installateur om een storing te verhelpen als deze niet in de tabel wordt genoemd of wanneer u de storing niet zelf kunt verhelpen.

• Controleer eerst het volgende:
• Staat de gaskraan in de stand "geopend"?

- Zijn de thermostaatventielen op uw radiatoren geopend en zijn er voldoende radiatoren geopend?

Reset het cv-toestel:

• Noteer de displaycode.
• Druk op de toets "reset" op het cv-toestel.
• Lees de aard van de storing af op het cv-toestel.

Andere storingen worden beschreven in de documentatie van het betreffende cv-toestel.

Display Oorzaak Oplossing
Geen weergave:	Uw verwarmingsinstallatie is uitgeschakeld.	● Schakel de verwarmingsinstallatie in.
	De stroomvoorziening tussen ModuLine 100 en de verwarmings-installatie is onderbroken.	● Controleer of de kamerthermo-staat correct op de wandhouder is geplaatst.
		● Controleer of de twee kabels aan de wandhouder van de kamerthermostaat zijn aangesloten.
Na het inschakelen:	Verbindingsopbouw en initialisering: Na het inschakelen worden de gegevens overgedragen (geen storing).	● Wacht enkele seconden (tot een minuut).
(I)	De waterdruk in de verwarmingsinstal-latie is sterk gedaald (< 0,2 bar).	● Vul de verwarmingsinstallatie met water, zoals beschreven in de bedieningshandleiding van het cv-toestel.
(knipperend)

Tabel 1 Storingen verhelpen

Nefit B.V. • http://www.nefit.nl

Wijzigingen op basis van technische verbeteringen voorbehouden!

Display Oorzaak Oplossing
afwisselend	De waterdruk in de verwarmingsinstalatie is te laag (0,2 – 0,8 bar).Het cv-toestel werkt nog wel.	● Vul de verwarmingsinstallatie met water, zoals beschreven in de bedieningshandleiding van het cv-toestel.
(knipperend)	Er is een storing.	● Voer bovenstaande handelingen uit.

Tabel 1 Storingen verhelpen

Wijzigingen op basis van technische verbeteringen voorbehouden!

Nefit B.V. • http://www.nefit.nl

	Eenheid	ModuLine 100
Spanningsvoorziening V 16 V DC
Verbruik W 0,3
Afmetingen (breedte/hoogte/diepte) mm 108/90/25
Gewicht g 140
Toelaatbare bedrijfstemperatuur °C 0 tot +50
Toelaatbare temperatuur gedurende opslag °C 0 tot +70
Toelaatbare relatieve luchtvochtigheid %	0 tot 90

Tabel 2 Technische gegevens van de kamerthermostaat ModuLine 100
