Merk	Eurom
Model	WAC18
Type product	Split-unit airconditioner (warmtepomp)
Voeding	220-240 V / 50 Hz
Koelcapaciteit	12.000 BTU (3,5 kW)
Verwarmingscapaciteit	3,8 kW
Opgenomen vermogen koelen	1.090 W
Opgenomen vermogen verwarmen	1.050 W
Luchtverplaatsing	500 m³/u
Ontvochtigingscapaciteit	1,2 l/u
Geluidsniveau binnenunit	40 dB(A)
Geluidsniveau buitenunit	49 dB(A)
Gewicht binnenunit	10 kg
Gewicht buitenunit	30 kg
Afmetingen binnenunit (BxHxD)	207 x 791 x 288 mm
Afmetingen buitenunit (BxHxD)	552 x 700 x 245 mm
Koelmiddel	R410A (800 g)
Beveiligingsklasse	I
IP-classificatie binnenunit	IP20
IP-classificatie buitenunit	IP24
Functies	Auto, Koelen, Verwarmen, Ventilator, Drogen, Turbo, Slaapstand, Timer
Afstandsbediening	Ja, multifunctioneel (incl. batterijen)
Noodknop	Ja (op binnenunit)
Luchtfilter	Wasbaar, elke 2 weken reinigen
Max. afstand afstandsbediening	6 m (zonder obstakels)
Aanbevolen installatiehoogte	2,3 m boven de vloer
Bescherming compressor	3 minuten vertraging bij herstart
Auto-restart na stroomuitval	Ja

Veelgestelde vragen - WAC18 Eurom

De airco werkt helemaal niet. Wat kan ik doen?

Controleer of de stekker in het stopcontact zit en of er stroom is. Kijk of de zekering of aardlekschakelaar niet is uitgevallen. Controleer of de timer niet is ingesteld om de airco uit te schakelen. Als de afstandsbediening niet werkt, gebruik dan de noodknop op de binnenunit.

De afstandsbediening werkt niet of slecht. Wat moet ik doen?

Controleer of de batterijen goed geplaatst zijn en niet leeg zijn. Vervang de batterijen indien nodig. Zorg dat er geen obstakels zijn tussen de afstandsbediening en de airco (max. 6 meter). Houd fluorescentielampen uit de buurt die het signaal kunnen storen.

De airco koelt of verwarmt niet goed. Waar kan dat aan liggen?

Controleer of de temperatuur juist is ingesteld. Reinig de luchtfilters (minstens elke 2 weken). Zorg dat de inlaat- en uitlaatopeningen niet geblokkeerd zijn. Controleer of de slaapstand overdag niet per ongeluk is geactiveerd. Sluit ramen en deuren tijdens gebruik.

Er komt water uit de binnenunit. Wat nu?

Schakel de airco onmiddellijk uit en trek de stekker uit het stopcontact. Neem contact op met een servicedienst. Dit kan wijzen op een verstopte afvoerslang of een defect.

De buitenunit lekt water. Is dat normaal?

Tijdens het koelen kan condenswater op de koelleiding ontstaan en druppelen. Tijdens het verwarmen of ontdooien kan smeltwater weglopen. Dit is normaal. Zorg dat de afvoerslang naar beneden loopt.

Hoe reinig ik de luchtfilters?

Zet de airco uit en trek de stekker eruit. Open het voorfront door de tabs aan de zijkanten op te tillen. Verwijder de filters, stofzuig ze of was ze met lauwwarm water (max. 45°C) en een neutraal wasmiddel. Spoel goed na, laat ze in de schaduw drogen en plaats ze terug.

Wat moet ik doen als de airco langere tijd niet wordt gebruikt?

Laat de ventilator een paar uur draaien om de binnenzijde te drogen. Schakel de airco uit, trek de stekker eruit en reinig de filters en buitenzijde. Verwijder de batterijen uit de afstandsbediening. Berg de airco op de droge plaats op.

De airco maakt krakende geluiden. Is dat normaal?

Ja, dit komt door uitzetting en krimp van materialen bij temperatuurwisselingen. Ook kan het geluid van stromend koelmiddel of waterdruppels hoorbaar zijn. Dit is normaal.

Na uitschakeling kan ik de airco niet meteen inschakelen. Waarom?

De compressor heeft een beveiliging die een herstart na 3 minuten mogelijk maakt. Dit is normaal om de compressor te beschermen.

Kan ik de airco zelf installeren?

Installatie vereist vakmanschap. Alleen voorbereidende werkzaamheden mogen door niet-bevoegden worden gedaan. Voor aansluiting van koelleidingen en elektra is een STEK-gecertificeerd monteur vereist. Onjuiste installatie kan leiden tot lekkage, brand of letsel.

GEBRUIKSAANWIJZING WAC18 Eurom

Hartelijk dank dat u voor deze EUROM airconditioner gekozen hebt: u hebt daarmee gekozen voor een uitstekend apparaat waar u ongetwijfeld jarenlang veel plezier van zult hebben!

Om de werking zo veilig en probleemloos mogelijk te laten verlopen willen wij u dringend adviseren het instructieboekje voor gebruik geheel en aandachtig door te lezen: het bevat belangrijke veiligheidsinformatie, aanbevelingen enz., en helpt u maximaal profijt uit uw airco te halen!

Wij raden u aan zowel het instructieboekje als de verpakking te bewaren: het boekje om het t.z.t zonodig nogmaals te kunnen raadplegen, de verpakking om de airconditioner aan het eind van het seizoen in op te ruimen.

Tenslotte wensen wij u veel plezier van uw airco toe!

INHOUD:

♦ Inhoudsopgave ..... 3
♦ Veiligheidsinstructies. . . . 4
♦ Wat is wat? ..... 7
♦ Reiniging en Onderhoud . . . . 8
♦ Afstandsbediening ..... 10
♦ Fout-analyse ..... 14
♦ Technische gegevens ..... 16
♦ Installatie ..... 17

VEILIGHEIDSINSTRUCTIES

Lees de onderstaande veiligheidsinstructies voor gebruik zorgvuldig door en zorg ervoor dat u ze ook begrijpt. Ze bevatten belangrijke veiligheidswaarschuwingen en dienen daarom nauwkeurig te worden opgevolgd! (plaatjes dienen slechts ter illustratie, niet als voorbeeld).

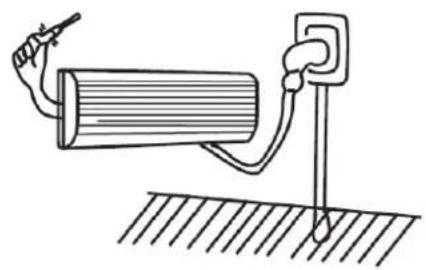

- De airco dient correct geaard te zijn (niet aan een water- of gasleiding! Slechte aarding kan tot elektrische schokken leiden!

- Tijdens de werking niet aan de kabel trekken: brandgevaar! Eerst het apparaat uitschakelen, dan de stekker met de hand uit het contact nemen.

- Gebruik geen verlengsnoeren of verdeeldozen.

- Beschadig de elektrokabel niet en repareer hem niet zelf, zet er geen zware voorwerpen op en houd hem uit de buurt van warmtebronnen. Branden schokgevaar!

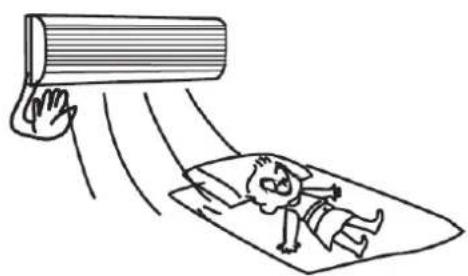

- Stel het lichaam niet te lang bloot aan de koude luchtstroom uit de airco. Dat kan de gezondheid schaden.

- Dit apparaat niet laten bedienen door jonge kinderen of handelings-onbekwamen zonder toezicht.

- Airco uitschakelen en stekker uit het stopcontact wanneer u het apparaat langere tijd niet gebruikt.

- De elektrische installatie dient voorzien te zijn van een aardlekschakelaar (30mA).

- Zet geen brandende apparaten in de luchtstroom van de airco. Dat kan onvolledige verbranding veroorzaken.

- Gebruik bij het reinigen van de airco een zachte, droge doek en geen agressieve schoonmaakmiddelen, insecticide, ontvlambare spray enz. Dat kan de buitenzijde beschadigen. Sprenkel geen water op de airco.

- Sluit ramen, deuren en z.m. gordijnen tijdens aircogebruik. Als de lucht vervuilt kunt u even iets openen om frisse lucht binnen te laten.

- Als u iets abnormaals waarneemt (rook, branderige lucht o.i.d.): airco onmiddellijk uitschakelen en stekker uit stopcontact nemen!

- Airco niet installeren op plaatsen waar brandbare gassen zouden kunnen ontsnappen. Een vonkje in de airco is dan voldoende voor een explosie!

- Gebruik de airco niet voor speciale doeleinden, zoals opslag van precisie-apparatuur, voedsel, verf enz., dat voor het behoud van kwaliteit een bepaalde temperatuur en vochtigheid eist.

- Open geen deuren en/ of ramen terwijl de airco langere tijd koelt of droogt ('cool' of 'dry') bij hoge luchtvochtigheid (boven de 80%). Dan kan condens van het apparaat druipen!

- Steek geen vinger, stokje of welk voorwerp dan ook door een rooster in de airco. Dat kan letsel of schade veroorzaken!

- Dit apparaat t.z.t. niet met gewoon huishoudelijk afval afvoeren maar op een inleverpunt aanbieden voor recycling.

• Dit apparaat dient te worden geïnstalleerd in overeenstemming met de landelijke voorschriften
• Dit apparaat mag niet in een washok, badkamer of wat voor vochtige ruimte dan ook worden geïnstalleerd
• De optimale bevestigingsplaats van het apparaat is op 2,3 m. boven de grond.
• Dit apparaat dient zó te worden geïnstalleerd dat de stekker eenvoudig bereikbaar is.

WAT IS WAT?

Binnenunit:

Buitenunit:

Let op! Bij sommige modellen wijkt het uiterlijk van de binnen- en buitenunit enigszins af.

Display:

Ontvangstpunt afstandsbediening

Slaapstand

NOODKNOP (werking zonder afstandsbediening)

Wanneer de batterijen van de afstandsbediening leeg zijn, of de afstandsbediening defect is, kunt u de noodknop gebruiken. Deze vindt u rechts achter het voorfront (zie afb.)

(Niet gebruiken - overlaten aan onderhoudstechnici)

Noodknop

Bediening in geval van nood.

Elke keer wanneer u de noodknop indrukt verandert de functie die de airco uitvoert, in de volgorde: koelen > verwarmen > stop > koelen > enz.

Onderstaande tabel toont welke condities vooraf ingesteld zijn voor de werking onder de noodknop:

Functie:	Ingestelde temp.	Ventilator-snelheid	Deflector
Koelen	24°C	Hoog	Zwenken
Verwarmen	24°C	hoog	Zwenken

REINIGEN EN ONDERHOUD

Reinig het voorzijde-rooster en de luchtfilters minstens éénmaal per twee weken.

Voordat u reinigings- of onderhoudswerk uitvoert altijd de airco uitzetten en de stekker uit het stopcontact nemen!

De plaatjes zijn als illustratie bedoeld en kunnen van de werkelijkheid afwijken.

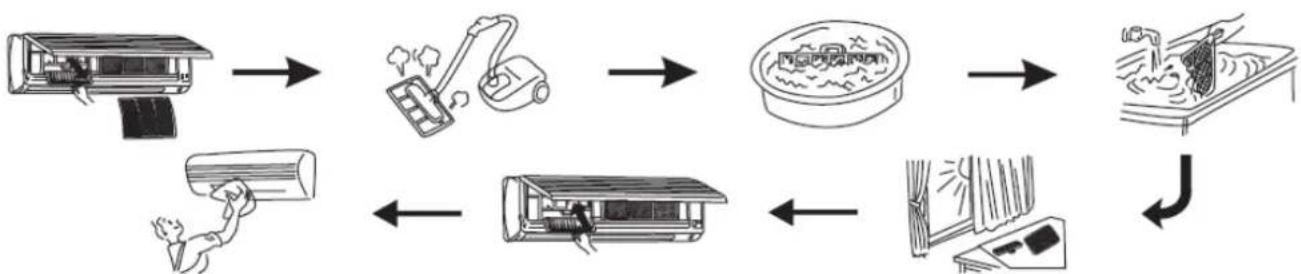

Het schoonmaken van het voorzijde-rooster en de luchtfilters:

1. Open het voorfront door het aan de tabs aan de zijkanten op te tillen tot het met een klik stopt. Neem de luchtfilters eruit.

2. Verwijder het stof op het rooster en de filters met een stofzuiger of borsteltje. Als het zich niet gemakkelijk laat verwijderen, was het filter dan met een neutraal wasmiddel in lauwwarm water (max. 45°C.).

3. Spoel de filters na met schoon water en laat ze in de schaduw drogen.

4. Plaats luchtfilters terug in de originele positie en sluit het voorfront.

5. Neem het oppervlak van de airco af met een vochtige doek en vervolgens met met een droge doek. Gebruik nooit bijtende of ontbrandbare schoonmaakmiddelen of andere chemische producten!

Als de airco langere tijd niet wordt gebruik:t

1. Laat de ventilator een paar uur draaien om de binnenzijde goed te drogen. (Kies voor KOELEN of VERWARMEN en stel de hoogste temperatuur in, dan zal de ventilator draaien).
2. Schakel de airco uit en neem de stekker uit het stopcontact. Maak de filters en de buitenzijde schoon.
3. Haal de batterijen uit de afstandsbediening.

Als u de airco langere tijd niet gebruikt hebt:

1. Maak de filters schoon en breng ze terug in de originele positie. Maak binnen- en buitenunit schoon met en zachte doek.
2. Steek de stekker in het stopcontact.
3. Plaats de batterijen in de afstandsbediening.

Let op!

1. Luchtinlaat- en uitlaatopeningen mogen niet geblokkeerd worden
2. Gebruik geen benzine, benzeen, thinner, schuurmiddel, insectenverdelgingsmiddelen, scherpe schoonmaakmiddelen enz. Die kunnen de omkasting beschadigen.
3. Peuter batterijen niet uit elkaar en gooi ze niet in vuur; dat kan tot een explosie leiden.

OPMERKINGEN:

• Om goed te kunnen functioneren mag de afstand tussen binnenunit en afstandsbediening maximaal 6 meter zijn, zonder tussenliggende obstakels.
• Verwijder de batterijen wanneer de afstandsbediening voor langere tijd niet gebruikt wordt.
• Dit is in een multifunctionele afstandsbediening; een aantal functietoetsen en/of iconen is op uw apparaat niet van toepassing.
• Verniel batterijen niet en gooi ze niet in vuur, dat levert gevaar op. Lever ze, wanneer ze leeg zijn, in bij een inleverpunt.

WERKING

Wanneer de airco volgend de gebruiksaanwijzing is aangesloten, stelt u hem in werking door op de rode I/O (AAN/UIT) toets op de afstandsbediening te drukken. Vervolgens kiest u met de 'operation mode'-toets (functie in werking) voor een bepaalde functie. Druk op deze knop tot het gewenste icoontje in beeld verschijnt.

1. Functie 'AUTO'

Onder deze functie brengt de airconditioner de kamertemperatuur automatisch op de meest geschikte hoogte. Bij inschakeling selecteert hij aan de hand van de kamertemperatuur automatisch de functie die gebruikt zal worden. Onderstaande tabel toont de condities die bij aanvang worden ingesteld.

Kamertemperatuur (KT)	Warmtepomptype
	Functie	Initiële insteltemperatuur
KT ≥26°C	Koelen	24°C
26°C KT ≥25°C		KT-2°
25°C KT ≥23°C	Drogen	KT-2°
KT 23°C	Verwarmen	26°C

2. Functie 'KOELEN'

Onder deze functie koelt de airco.

Druk op de OMHOOG & OMLAAG zwenktoets om de verticale luchtstroomrichting te wijzigen.

Druk op de VENTILATORSNELHEIDtoets (FAN SPEED) om de ventilatorsnelheid van de binnenunit te wijzigen.

Druk op de TEMPERATUURINSTELLINGtoets ( ^v of v) om de ingestelde temperatuur te wijzigen.

3. Functie 'DROGEN'

Onder deze functie verwijdert de airco vocht uit de lucht.

De airconditioner stelt in deze functie automatisch de kamertemperatuur in; deze verschijnt ook niet op het display van de afstandsbediening.

De TEMPERATUURINSTELLINGtoets en de VENTILATORSNELHEIDtoets werken niet.

Druk op de OMHOOG&OMLAAG zwenktoets om de verticale luchtstroomrichting te wijzigen.

4. Functie 'VENTILATOR'

Onder deze functie werkt slechts de ventilator van de binnenunit; de buitenunit werkt niet.

Druk op de OMHOOG&OMLAAG zwenktoets om de luchtstroomrichting te wijzigen.

Druk op de VENTILATORSNELHEIDtoets (FAN SPEED) om de ventilatorsnelheid te wijzigen.

5. Functie 'VERWARMEN'

Onder deze functie verspreidt de airco warmte.

Druk op de OMHOOG & OMLAAG ZWENKEN-toets om de verticale luchtstroomrichting te wijzigen, druk op de VENTILATORSNELHEIDtoets (FAN SPEED) om de ventilatorsnelheid van de binnenunit aan te passen en druk op de TEMPERATUURINSTELLINGtoets ( ^v of v) om de ingestelde temperatuur te wijzigen.

Bij inschakeling van de airco kiest deze automatisch voor een bepaalde luchtstroomuitworp. Door herhaaldelijk op de OMHOOG&OMLAAG zwenktoets te drukken, kunt u de verticale richting op 5 standen instellen. Drukt u daarna nogmaals, dan zal de luchtstroom continu gaan zwenken. Nogmaals drukken = terug naar beginstand. De horizontale luchtstroomuitworp kunt u wijzigen door de beide handles achter de afsluitklep luchtgeleider naar links of rechts te buigen.

Onder alle functies kunt u door herhaaldelijk op de VENTILATORSNELHEID-toets (FAN SPEED) de drukken de snelheid van de ventilator regelen van laag > middel > hoog > automatisch.

8. INSTELLEN TURBO

Onder de functies koelen, drogen en verwarmen kunt u, door op de TURBO-toets te drukken, een turbostand instellen. Onder deze functie zal de airco de ruimte in de kortst mogelijke tijd afkoelen of opwarmen.

Nogmaals drukken = turbostand annuleren.

9. UITSCHAKELEN VENSTER BINNENUNIT

Door op de DISPLAY-toets te drukken schakelt u de weergave van de ingestelde waarden voor het venster van de binnenunit uit. Nogmaals drukken = weer inschakelen.

10. SLAAPstand

De slaapstand wordt geadviseerd wanneer u de airco 's nachts in een slaapkamer zijn werk laat doen. De binnenventilator draait in de slaapstand op lage snelheid en de ingestelde temperatuur stijgt of daalt automatisch geleidelijk enkele graden, zie onderstaand schema.

De slaapstand kan automatisch werken, maar ook op modus I, II en III worden ingesteld.

De slaapstand werkt onder de functies 'koelen' en 'drogen' en onder de functie 'verwarmen'

Werkwijze:

- schakel de airco in met de AAN/UIT-toets (I / O)

- kies voor een functie: koelen, drogen of verwarmen.

- stel met een TEMPERATUURINSTELLINGtoets ( ^v of v) de gewenste temperatuur in (it).

- druk op de SLAAP-toets (SLEEP). U hebt nu de automatische staapstand ingesteld. Voor het venster van de binnenunit en op het display van de afstandsbediening verschijnt het icoontje 'slapstand'. In het onderstaande schema leest u af wat er gebeurt.

- Door herhaaldelijk op de SLAAP-toets te drukken schakelt u achtereenvolgens over van auto > modus 1 > modus 2 > modus 3 > slaapstand uit. Het nummer van de modus verschijnt achter het slaapstand-icoontje op de afstandsbediening. Bij uitschakeling van de slaapstand verdwijnt het icoontje.

- In de onderstaande schema's leest u de werking af van de slaapstand onder de diverse functies, modussen en begintemperaturen.

it = ingestelde temperatuur

bt = begintemperatuur, de temperatuur die voor inschakeling van de airco in de ruimte heerst

SLAAPSTAND bij KOELEN en DROGEN
AUTO	bt °C	na 1 uur	na 2 uur	na 3 uur	na 8 uur
	16^ < 31^	it + 1°	it + 2°	it + 2°	it + 2°
SLAAP modus 1	bt °C	na 1 uur	na 2 uur	na 3 uur	na 8 uur
	16^ < bt < 23^	it + 1°	it + 2°	it + 3°	it + 1°
	24^ < bt < 27^	it + 1°	it + 2°	it + 2°	it
	28^ < bt < 31^	it	it	it
SLAAP modus 2	bt °C	na 1 uur	na 2 uur	na 3 uur	na 7 uur
	16^ < bt < 23^	it + 1°	it + 2°	it + 3°	it + 2°
	24^ < bt < 27^	it + 1°	it + 2°	it + 2°	it
	28^ < bt < 31^	it	it	it	it
SLAAP modus 3	bt °C	na 1 uur	na 2 uur	na 3 uur	daarna
	16^ < bt < 23^	it + 1°	it + 2°	it + 3°	lt + 3°
	24^ < bt < 27^	it + 1°	it + 2°	it + 2°	it + 2°
	28^ < bt < 31^	it	it	it	it

SLAAPSTAND bij VERWARMEN
AUTO	bt °C	na 1 uur	na 2 uur	na 3 uur	na 8 uur
	16^ < 31^	it - 2^	it - 4^	it - 4^	it - 4^
SLAAP modus 1	bt °C	na 1 uur	na 2 uur	na 3 uur	na 8 uur
	16^ < bt < 18^	it	it	it	it
	19^ < bt < 25^	it - 1^	it - 2^	it - 2^	it
	26^ < bt < 31^	it - 1^	it - 2^	it - 3^	it - 1^
SLAAP modus 2	bt °C	na 1 uur	na 2 uur	na 3 uur	na 7 uur
	16^ < bt < 18^	it	it	it	it
	19^ < bt < 25^	it - 1^	it - 2^	it - 2^	it - 1^
	26^ < bt < 31^	it - 1^	it - 2^	it - 3^	it - 2^
SLAAP modus 3	bt °C	na 1 uur	na 2 uur	na 3 uur	daarna
	16^ < bt < 18^	it	it	it	it
	19^ < bt < 25^	it - 1^	it - 2^	it - 2^	it - 2^
	26^ < bt < 31^	it - 1^	it - 2^	it - 3^	it - 3^

11. WERKING TIMER

Instellen timer AAN/UIT

- Om de airco automatisch af te laten slaan drukt u bij de werkende airco éénmaal op de TIMER-toets. De timer-uit-functie is nu geactiveerd. Er verschijnt een 1 op het display om aan te duiden dat de airco over 1 uur zal uitschakelen. Met elke druk op de TIMER-toets gaat de tijd met 1 uur omhoog, tot maximaal 24 uur. Door daarna nogmaals te drukken schakelt u de timerfunctie uit.

- Om de airco automatisch te laten starten drukt u bij een uitgeschakelde airco éénmaal op de TIMER-toets. De timer-aan-functie is nu geactiveerd. Er verschijnt een 1 op het display om aan te duiden dat de airco over 1 uur zal inschakelen. Met elke druk op de TIMER-toets gaat de tijd met 1 uur omhoog, tot maximaal 24 uur. Door daarna nogmaals te drukken schakelt u de timerfunctie uit.

- Het ingestelde aantal uren wordt op het display weergegeven en neemt telkens met één uur af.

- Om een ingestelde tijd te wijzigen moet u de eerst ingestelde tijd eerst annuleren, zie volgende punt. Daarna kunt u een nieuwe tijd instellen.

- Om de timerfunctie te annuleren drukt u zo vaak op de timertoets tot het display 24 weergeeft. Door nogmaals te drukken schakelt u de timerfunctie uit.

- Na een stroomstoring moet de timerfunctie opnieuw worden ingesteld.

De onderstaande storingen kunnen een eenvoudige oorzaak hebben; volg svp. de instructies om tot een oplossing te komen.

De airco werkt helemaal niet

• Is er geen sprake van stroomuitval?
  • Zit de stekker in het stopcontact?
• Geen doorgebrande zekering of uitschakeling aardlekschakelaar?
• Is de timer niet zodanig ingesteld dat hij de airco uitschakelt?
• Zijn er geen obstakels of voorwerpen in de ruimte die het signaal van de afstandsbediening storen?

De afstandsbediening werkt niet of niet goed

• Controleer of de batterijen goed op hun plaats zitten.
• Zijn de batterijen niet (bijna) leeg? Vervangen!

De airco laat zich na uitschakeling niet onmiddellijk weer in werking stellen

- Op deze wijze wordt de compressor beschermd door de micro-processor. Wacht s.v.p. drie minuten

Na uitschakeling lijkt de ventilator niet helemaal te stoppen

- De motor kan het reset-punt niet vinden; start de airco opnieuw en schakel hem weer uit.

De airco koelt en/of verwarmt niet goed

• Is de temperatuur goed ingesteld?
  • Zijn de filters wel schoon?
• Zijn de inlaat- en uitlaatopeningen van binnen- en buitenunit niet geblokkeerd?
• Is de slaapstand wellicht overdag geactiveerd?
• Staat de ventilatorsnelheid misschien te laag?
• Zijn ramen en deuren gesloten?

Na het starten van de Verwarmings-functie wordt er niet onmiddellijk lucht uitgeblazen

- Dit is volgens de programmatuur: er wordt pas lucht uitgeblazen wanneer ze voldoende is opgewarmd. Wacht s.v.p. even.

Nadat de stroomvoorziening onderbroken is geweest hervat de airco automatisch dezelfde instellingen als voor de stroomuitval.

- Dit heet 'auto-restart' en treedt alleen op bij types die met deze voorziening zijn uitgevoerd.

De ventilator van de binnenunit stopt tijdens het verwarmen.

- De spiraal van de buitenunit wordt ontdooid; dit duurt hoogstens 10 minuten. De spiraal bevriest wanneer de buitentemperatuur laag is en de luchtvochtigheid hoog. Hij zal de werking automatisch hervatten.

Het apparaat maakt krakende geluiden

- Door de temperatuurschommelingen zetten bepaalde materialen uit en krimpen ze weer in. Dit kan wrijvings- en frictiegeluiden veroorzaken.

Het geluid van stromend water is te horen

• Dit kan het geluid zijn van stromend koelmiddel in de airco
• Het geluid kan worden veroorzaakt door opgehoopt water dat op de warmtewisselaar druppelt
• Het kunnen smeltgeluiden zijn van vorst op de warmtewisselaar.

De binnenunit laat 'zucht'- en 'klik'-geluiden horen

• Het klikgeluid wordt veroorzaakt door het in- of uitschakelen van ventilator of compressor
• Het zuchtgeluid wordt veroorzaakt door het stromen van het koelmiddel in de airco.

De airco kiest tijdens het koelen spontaan korte tijd voor een grotere uitblaashoek

- Geen zorgen: dit voorkomt de productie van condenswater

De uitgeblazen lucht bevat een vreemde geur

- Een airco kan geuren hebben geabsorbeerd van muren, vloerbedekking, meubels, kleding, een toilet o.i.d. en die weer uitblazen.

De buitenunit lekt water

• Tijdens het koelen is de koelleiding en/of de verbinding daarvan zodanig afgekoeld dat er condenswater wordt gevormd.
• Tijdens het verwarmen of ontdooien ontsnapt smeltwater/condenswater.
• Tijdens het verwarmen kan er water op de warmtewisselaar druppelen.

Bij de volgende storingen dient u de airco onmiddellijk uit te schakelen, de stekker uit het stopcontact te nemen en hulp van een servicedienst in te roepen:

De electrokabel wordt abnormaal heet of is beschadigd

- Een abnormaal geluid tijdens de werking

Zekering of aardlek onderbreken regelmatig de werking van de airco

❖ Eén of meer knoppen werken niet goed

De airco verspreidt een branderige geur tijdens de werking

Er lekt water uit de binnenunit

TECHNISCHE GEGEVENS

Model		WAC9(Q)	WAC12(Q)
Aansluitspanning		220-240V / 50Hz	220-240V / 50Hz
Koelcapaciteit		9200 BTU	12000BTU
		2700W	3500
Verwarmingscapaciteit		2850W	3800
Opgenomen vermogen	Koelen	840W	1090W
	Verwarmen	790W	1050W
Opgenomen vermogen	Koelen	3,8A	5,0A
	Verwarmen	3,6A	4,8A
Luchtverplaatsing		450m3/h	500m3/h
Ontvochtigingscapaciteit		0,8 l/h	1,2 l/u
Isolatieklasse	Binnen	IP20	IP20
	Buiten	IP24	IP24
Beveiligingsklasse		I	I
Koelvloeistof (R410A)		670 gram	800 gram
Geluid	Binnen	40dB(A)	40dB(A)
	Buiten	49dB(A)	49dB(A)
Gewicht	Binnen	10kg	10kg
	Buiten	26kg	30kg
Afmetingen (mmxmmxmm)	Binnen	290x800x210	207x791x288
	Buiten	485x605x230	552x700x245

Aanvullingen:

1. Geluidsniveau gemeten in laboratorium, voor vertrek uit fabriek.
2. Koel- & verwarmingscapaciteit getest onder de volgende condities:

Koelen	binnen	27°C(DB)	19°C(WB)	buiten	35°C(DB)	24°C(WB)
Verwarmen	binnen	20°C(DB)	15°C(WB)	buiten	7°C(DB)	6°C(WB)

1. Vanwege constante ontwikkelingen behoudt de fabrikant zich het recht voor technische gegevens te wijzigen zonder voorafgaand bericht. Een fout maken of iets vergeten kan niet worden uitgesloten, maar in redelijkheid is gepoogd het instructieboekje correct te houden.
2. Werkingstemperaturen:

	Max.koelen	Min.koelen	Max.verwarmen	Min.verwarmen
Binnen DB/WB (°C)	32/23°C	21/15°C	27/--°C	20/--°C
Buiten DB/WB (°C)	43/26°C	21/15°C	24/18°C	-5/-6°C

1. Een bedradingsdiagram voor de binnen- en buitenunit zit ingesloten bij apparatuur.
2. Wanneer de elektriciteitskabel beschadigd is, dient hij te worden vervangen door de fabrikant, diens servicedienst of een vergelijkbaar gekwalificeerd persoon, teneinde alle risico's te vermijden.

INSTALLATIE

Het installeren van een airco vraagt vakmanschap en specifieke kennis.

De types WAC9 en WAC 12 moeten door daarvoor bevoegd personeel in bedrijf worden gesteld; slechts de voorbereidende werkzaamheden mogen wettelijk door een niet-bevoegde worden verricht.

De types WAC9Q en WAC12Q zijn voorzien van een snelkoppelsysteem waarmee aanzienlijk op de inbedrijfstelling kan worden bespaard.

Fabrikant en importeur waarschuwen echter zeer nadrukkelijk voor amateuristische installatie: dat kan leiden tot het weglekken van de koelvloeistof en brandgevaar, elektrische risico's, kans op beschadiging van de apparatuur en lichamelijk letsel opleveren.

Fabrikant en importeur aanvaarden geen enkele aansprakelijkheid voor ongelukken en schade, veroorzaakt door foutieve installatie c.q. inbedrijfstelling van de airco en adviseren ten stelligste dit aan geschoold en bevoegd personeel over te laten.

Installatieschets binnenunit:

Installatieschets buitenunit:

Installatie-instructies

De plaats van de binnenunit

• Zorg ervoor dat de inkomende en uitgaande luchtstromen nergens belemmerd worden.
• Het hoogteverschil tussen de binnen- en buitenunit van de airco mag max. 5 meter bedragen.
• Bevestig de binnenunit aan een muur die stevig genoeg is om het gewicht te dragen en niet mee gaat trillen.

• Hang de binnenunit niet in de zon

- Kies een plaats waar condenswater gemakkelijk afgevoerd kan worden en waar een eenvoudige verbinding met de buitenunit mogelijk is.

- Zorg ervoor dat het signaal dat de afstandsbediening uitzendt onbelemmerd door de airco ontvangen kan worden. M.n. fluoriserende lampen beïnvloeden de afstandsbediening; houd die dus uit de buurt!

- Houd min. 1 meter afstand tussen airco en apparatuur als tv, radio enz.

De plaats van de buitenunit

• Kies een plaats die stevig genoeg is om de unit te dragen zonder mee te gaan trillen (resoneren). Houd rekening met wind!
• Zorg voor goede ventilatie en zo weinig mogelijk stof, en voorkom regen of direct zonlicht op de buitenunit.
• Plaats de buitenunit zodanig dat u en uw buren geen hinder ondervinden van het geluid of de luchtstroming die de airco voortbrengt.
• Zorg ervoor dat de ingaande en uitgaande luchtstromen nergens worden belemmerd.
• Vermijd locaties in de buurt van een plaats waar ontvlambaar gas kan ontsnappen.

Let op!

• Het apparaat dient overeenkomstig de nationale regelgeving rond bedrading enz. te worden geïnstalleerd
• Hang de binnenunit niet in een vochtige ruimte (was-, badkamer o.i.d.)
• De airco dient 2,5 m. boven de grond te hangen.
• Installeer de airco zodanig dat de stekker te allen tijde bereikbaar is

Installatie binnenunit

Opmerking: verschillende types airco kunnen verschillende montageplaten hebben. De tekeningen dienen dan ook slechts ter illustratie; ga altijd uit van het geleverde materiaal.

1. De bevestiging van de montageplaat op de muur

• Zorg voor een stevige bevestigingsplaats voor de montageplaat: een solide stenen muur, of anders op de steunbalk, post o.i.d.
• Bevestig de plaat onwrikbaar. Zeker in de hoeken dient de plaat stevig verankerd te zijn om schudden en trillen te voorkomen.
• Zorg dat de plaat waterpas hangt. Houd rekening met minimale vrije ruimte die de airco rondom nodig heeft (zie pag. 16)!
• Boor twee gaten (onderlinge afstand 244 mm) om passende keilbouten (niet meegeleverd) in de muur te bevestigen om de binnenunit aan op te hangen. Bevestig de keilbouten in de gaten, hang de montageplaat eraan en bepaal/teken af op welke plaatsen u de plaat verder aan de muur wilt vastzetten met pluggen en schroeven.
• Als u de leidingen aan de achterkant door de muur wilt leiden boort u daartoe op de door u vastgestelde plaats een gat in de muur met een doorsnee van 65 mm. (WAC9 & WAC12) resp. 80mm (WAC9Q en WAC12Q). Houd er rekening mee dat de condenswaterafvoer nergens omhoog mag lopen!

2. Bedrading

2a-WAC9-WAC12

• Open het voorfrontrooster
• Verwijder de schroef die het deksel van de electrobox (zwart deksel met indoorunit wiringdiagram erop) vastzet en neem het deksel eraf
• Verwijder de schroef van de kabelklem en neem de kabelklem weg.
• Leid vervolgens de kabel van de buitenunit de binnenunit in en bevestig de verschillende draden uit de kabel op het aansluitblokje, dmv. de zich daarop bevinden schroefjes. Let erop de draden van gelijke kleur/nummering met elkaar te verbinden! Bevestig de kabel nu op z'n plaats en naar de achterzijde van de unit d.m.v. de kabelklem, sluit het dekseltje van de box met de schroef en sluit het paneel.

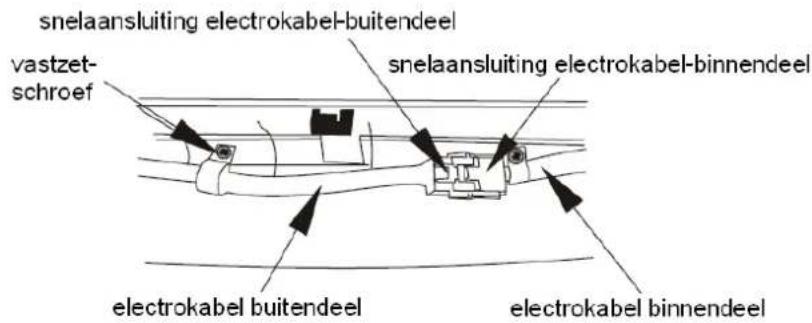

2b-WAC9Q-WAC12Q

• Verbind de electrokabels (2x) van het binnen- en buitenunit met elkaar d.m.v. de snelaansluitingen
• Zet de kabel van de buitenunit vast met de schroef, zie afb.

3. Installatie van de afvoerslang condenswater

De slang voor de condenswaterafvoer bevindt zich onderin de binnenunit. Hij dient (evt. door de muur heen) naar een waterafvoerpunt te worden geleid. Zonodig kan de slang worden verlengd; ook kan hij in een PVC afvoerpijp worden geleid. Let op dat de afvoerslang nergens omhoog loopt!

- In de binnenunit dient de afvoerslang onder de koperen leidingen te worden gesitueerd. Voorkom krommingen en knikken en draai de slang niet.

- Waar de afvoerslang door de ruimte loopt dient hij omwikkeld te zijn met warmte-isolerend materiaal. Trek niet aan de afvoerslang terwijl u hem omwikkeld!

- Zowel de afvoerslang als de koperen leidingen dienen omwikkeld te zijn met viltstrip. Daar, waar de leidingen de muur raken dient een isolerende pad tussen leiding en muur te worden geplaatst.

- U kunt de slang op verschillende plaatsen uit de binnenunit laten komen: rechts (1), rechtsonder (2), links (3) of linksonder (4). Daartoe bevinden zich geperforeerde stukjes in de kast van de binnenunit; daar, waar u de afvoerslang naar buiten wilt leiden kunt u het

stukje omkasting eenvoudig wegnemen. De leidingen kunnen ook achter de unit rechtstreeks door de muur worden geleid.

4. Installatie van de binnenunit

Leid kabel en leidingen evt. door de muur. Let erop de koelleidigen niet te beschadigen of te knikken! Haak de binnenunit aan de montageplaat en druk de haak van de binnenunit om de onderkant van de

bevesti gingspl aat.

5. Aansluiting leidingen binnenunit

• Zorg ervoor dat er niet meer dan 10 bochten in de leiding van de binnenunit zitten
• Zorg ervoor dat er niet meer dan 15 bochten in de leiding van binnen- en buitenunit samen zitten.
• De buigingsstraal van de bochten moet groter zijn dan 10 cm.
• Voor de WAC9 en WAC12 geldt: verdere installatie dient door een STEK-gecertificeerd monteur te worden uitgevoerd.

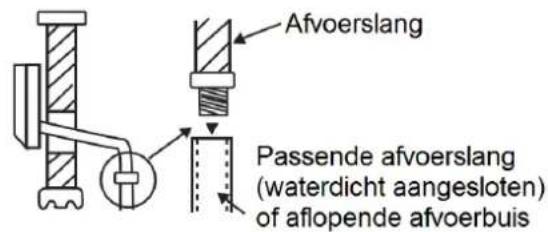

6. Bevestiging afvoerslang

• Om het condenswater gemakkelijk af te voeren dient de afvoerslang overal naar beneden te lopen: zó dus:
• De onderstaand vier methodes zijn dus foutief!!

• Als de afvoerslang niet lang genoeg is om met de binnenunit te verbinden, kunt u deze verlengen met de slang uit de toebehorenset.
• De afvoerslang die door de ruimte loopt dient te worden omwikkeld met speciaal isolerend materiaal.

7. Afdichten muur en buisbevestiging

• Gebruik pur om het gat in de wand af te dichten
• Gebruik buisklemmen om de leidingen stevig op exact de juiste positie te bevestigen.

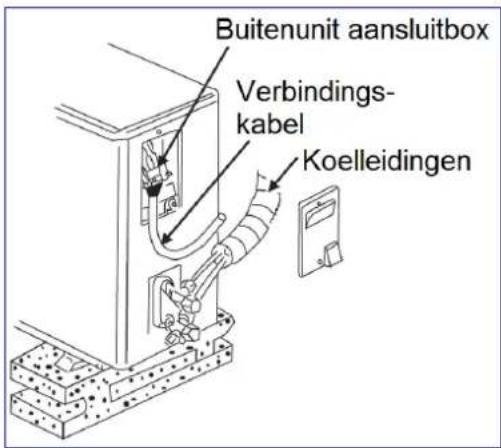

Installatie buitenunit WAC9 en WAC12

1. Bedrading WAC9 en WAC12:

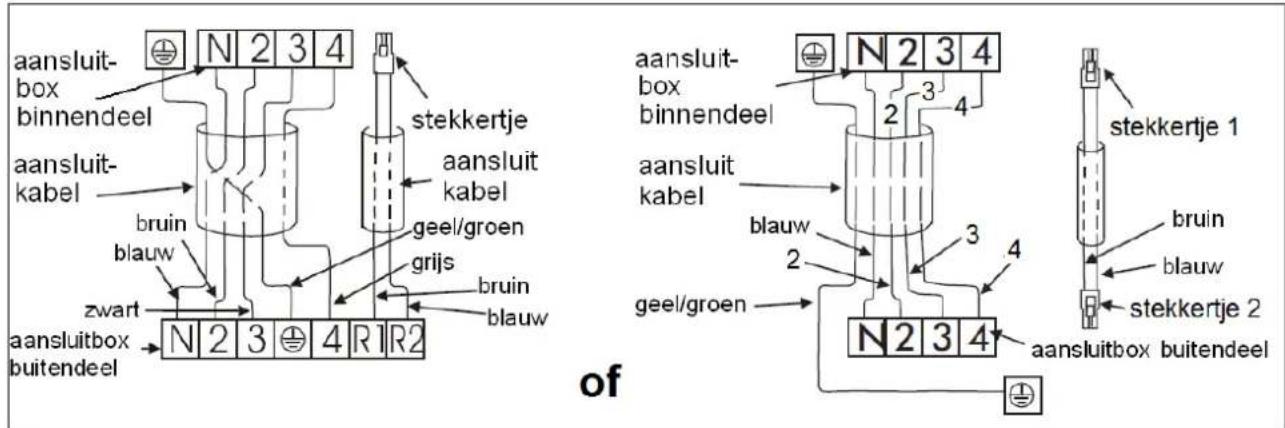

Aansluitdiagram WAC9 en WAC12:

Let op:

• Sluit de genummerde draden van de dikke kabel (voedingskabel) aan de ene kant aan in de aansluitbox van de buitenunit, aan de andere kant in de binnenunit. Altijd gelijke nummers/kleur op elkaar aansluiten!
• Sluit het ene stekkertje van de dunne kabel (stuurstroomkabel) aan op de buitenunit en het andere op de binnenunit. Als de stuurstroomkabel ooit apart gekocht moet worden, kies dan voor een kabel met meer dan 0,75 mm ^2 doorsnee.
• Als de voedingskabel ooit vervangen moet worden, kies dan voor de WAC9 een kabel met een doorsneel van ≥ 1,0 mm² en voor de WAC12 een doorsnee van ≥ 1,5 mm².

Pas op:

• Gebruik het bij het binnen- en buitenunit ingesloten diagram als eerste referentiedocument.
• De voedings- en de stuurstroomkabel tussen de binnen- en buitenunit moeten één voor één worden aangesloten volgens de corresponderende nummers/kleur op de bedradingaansluiting.
• Gebruik de meegeleverde kabel om binnen- en buitenunit aan elkaar te verbinden. Overtuig u ervan dat de aansluitingen onbeschadigd zijn. Slechte aansluitingen kunnen brand veroorzaken!
• Zorg ervoor dat alles in de elektriciteitsbox exact op de juiste plaats wordt gemonteerd en alles weer correct wordt afgesloten. Stof of vocht kunnen brand of een elektrische schok veroorzaken!
• De temperatuur van het koelmiddel kan hoog oplopen; houd de kabels uit de buurt van de koperen leiding!
• De stroomvoorziening waar de airco op wordt aangesloten dient een aardlekschakelaar (30 mA) te hebben.

2. Het plaatsen van een waterafvoeraansluiting

Bij de functie 'verwarmen' kan zich condenswater vormen in de buitenunit. Als u een condenswaterafvoer op de buitenunit wilt aansluiten, steek dan een passende dubbelzijdige slangtule met de flens in het bodemgat. Schuif vervolgens een afvoerslang over de andere tule. Zorg ervoor dat de afvoerslang altijd naar beneden loopt!

3. Aansluiten van de koelleiding, in bedrijfstelling, ontluchting, koelvloeistof bijvullen, etc.

Deze acties mogen voor de WAC9 en WAC12 uitsluitend worden uitgevoerd door een STEK-gecertificeerd monteur.

4. Test voor gebruik

Voordat u tot testen overgaat dient u nogmaals zorgvuldig te controleren of de bedrading correct is aangesloten.

1. Werking noodknop: elke keer dat u op de noodknop drukt schakelt de airco over op een volgende functie, in de volgorde:

koelen → verwarmen → uitschakelen

1. Werking afstandsbediening: Als de binnenunit van de airco een piepend geluid laat horen wanneer u op de I/O knop drukt, betekent dat dat de airco onder werking van de afstandsbediening staat. U kunt nu op elke willekeurige knop drukken om de functie te testen.

Installatie buitenunit WAC9Q en WAC12Q:

1. Bedrading en Aansluitdiagram WAC9Q en WAC12Q:

Let op:

• Sluit de genummerde draden van de dikke kabel (voedingskabel) aan in de aansluitbox van de buitenunit, volgens de nummering/kleur. Altijd gelijke nummers/kleur op elkaar aansluiten! Sluit de stekker van de voedingskabel aan op de binnenunit.
• Sluit het ene stekkertje van de dunne kabel (stuurstroomkabel) aan op de buitenunit en het andere op de binnenunit. Als de stuurstroomkabel ooit apart gekocht moet worden, kies dan voor een kabel met meer dan 0,75 mm ^2 doorsnee.
• Als de voedingskabel ooit vervangen moet worden, kies dan voor de WAC9Q een kabel met een doorsneel van ≥ 1,0 mm ^2 en voor de WAC12Q een doorsnee van ≥ 1,5 mm ^2 .

Pas op:

• Gebruik het bij het binnen- en buitenunit ingesloten diagram als eerste referentiedocument.
• De voedings- en de stuurstroomkabel tussen de binnen- en buitenunit moeten één voor één worden aangesloten volgens de corresponderende nummers/kleur op de bedradingaansluiting.
• Gebruik de meegeleverde kabel om binnen- en buitenunit aan elkaar te verbinden. Overtuig u ervan dat de aansluitingen onbeschadigd zijn. Slechte aansluitingen kunnen brand veroorzaken!
• Zorg ervoor dat alles in de elektriciteitsbox exact op de juiste plaats wordt gemonteerd en alles weer correct wordt afgesloten. Stof of vocht kunnen brand of een elektrische schok veroorzaken!
• De temperatuur van het koelmiddel kan hoog oplopen; houd de kabels uit de buurt van de koperen leiding!
• De stroomvoorziening waar de airco op wordt aangesloten dient een aardlekschakelaar (30 mA) te hebben.

Het plaatsen van een waterafvoeraansluiting

Bij de functie 'verwarmen' kan zich condenswater vormen in de buitenunit. Als u een condenswaterafvoer op de buitenunit wilt aansluiten, steek dan een passende dubbelzijdige slangtule met de flens in het bodemgat. Schuif vervolgens een afvoerslang over de andere tule. Zorg ervoor dat de afvoerslang altijd naar beneden loopt!

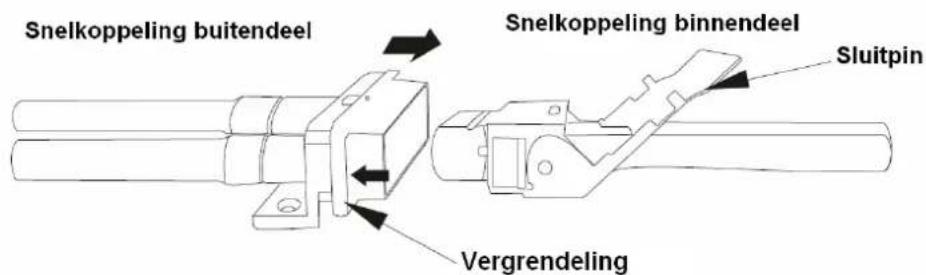

2. Aansluiten van de koelleiding buitenunit

- Strek de leiding voorzichtig.

- Verwijder de transportstop uit de snelkoppeling van de buitenunit. Trek de vergrendeling (1) naar achteren en trek dan krachtig de transportstop (2) uit de koppeling.

- Trek de vergrendeling van de snelkoppeling buitenunit naar achteren. Druk nu de snelkoppeling binnenunit in de snelkoppeling buitenunit tot de vergrendeling terugvalt in de eerste positie (tegen de koppeling van de binnenunit)

- Sluit de sluitpin

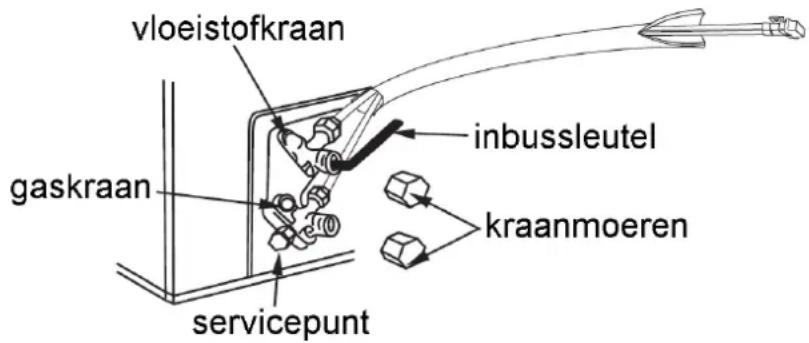

3. Het openen van de kranen

Wettelijk bestaat er geen duidelijkheid over het feit, of gas- en vloeistofkraan door onbevoegden mogen worden geopend. Wanneer u op dit terrein geen ervaring hebt, adviseren wij u de hulp van een STEK-gecertificeerde installateur in te roepen.

• Schroef de afdekkende kraanmoeren van de gaskraan (dikke koelleiding) en de vloeistofkraan los.
• Open nu m.b.v. een inbus-sleutel de vloeistofkraan door hem 90° tegen de klok in open te draaien. Sluit hem weer na 10 seconden. Gebruik een zeepsopoplossing om te

controleren of alle aansluitingen aan binnen- en buitenunit dicht zijn.

• Als er geen gas lekt, draai dan de vloeistofkraan én de gaskraan tegen de klok in geheel open.
• Plaats dan de kraanmoeren terug en draai ze weer vast.
• Het servicepunt mag alleen door een STEK-gecertificeerd monteur worden geopend.

4. Test voor gebruik

Voordat u tot testen overgaat dient u nogmaals zorgvuldig te controleren of de bedrading correct is aangesloten.

1. Werking noodknop: elke keer dat u op de noodknop drukt schakelt de airco over op een volgende functie, in de volgorde:

koelen → verwarmen → uitschakelen

1. Werking afstandsbediening: Als de binnenunit van de airco een piepend geluid laat horen wanneer u op de I/O knop drukt, betekent dat dat de airco onder werking van de afstandsbediening staat. Druk op de verschillende knoppen om de functie te testen.

CE - verklaring

Hierbij verklaart Euromac bv., Genemuiden-NL dat het product airconditioner (split-unit), merk EUROM, type WAC9, WAC9Q, WAC12 en WAC12Q voldoet aan de LVD-richtlijn 2006/95/EC en aan de EMC-richtlijn 2004/108/EG, en in overeenstemming is met de onderstaande normen:

EN 55014-1:2006+A1

EN 55014-2:1997+A1+A2

EN 61000-3-2:2006+A1+A2

EN 61000-3-11:2000

EN 60335-1:2002+A1+A11+A12+A2+A13

EN 60335-2-40:2003+A11+A12+A1

EN 50366:2003+A1

Genemuiden, 27-06-2012

W.J. Bakker, alg.dir.
