Type product	Tekentablet
Model	CTH-461SE-NL
Merk	Wacom
Actief oppervlak	152 x 95 mm (6 x 9 inch)
Resolutie	2540 lpi
Drukgevoeligheid	1024 niveaus
Pen	Draadloos, batterijloos (Wacom Bamboo Pen)
Connectiviteit	USB 2.0 (mini-USB)
Afmetingen	275 x 217 x 9 mm
Gewicht	370 gram
Voeding	Via USB-bus
Besturingssystemen	Windows 7/8/10, Mac OS X 10.5 of hoger
ExpressKey-toetsen	4 aanpasbare toetsen
Touchring	Ja, aanpasbaar
Software inbegrepen	Wacom Bamboo-dashboard, stuurprogramma's
Inhoud doos	Tablet, pen, USB-kabel, installatiehandleiding
Garantie	2 jaar

Veelgestelde vragen - CTH-461SE-NL WACOM

Hoe sluit ik de Wacom CTH-461SE-NL aan op mijn computer?

Sluit de tablet aan via de meegeleverde USB-kabel. De computer detecteert deze automatisch. Installeer de nieuwste stuurprogramma's van de Wacom-website voor optimale werking.

Moet ik de pen opladen?

Nee, de pen is batterijloos en werkt via elektromagnetische resonantie (EMR). Geen opladen of batterijen nodig.

Is deze tablet compatibel met Linux?

Officiële stuurprogramma's zijn beschikbaar voor Windows en macOS. Linux-gebruikers kunnen gebruikmaken van opensource-stuurprogramma's zoals de Wacom Linux Kernel Driver.

Hoe maak ik de tablet schoon?

Gebruik een zachte, licht vochtige doek. Gebruik geen agressieve reinigingsmiddelen. Vermijd krassen op het oppervlak.

Wat is het actieve oppervlak?

Het actieve oppervlak is 152 x 95 mm (6 x 9 inch). Dit is het tekengebied dat reageert op de pen.

Kan ik de toetsen op de tablet programmeren?

Ja, via de Wacom Bamboo-dashboard software kunt u de 4 ExpressKey-toetsen en de touchring aanpassen aan uw voorkeuren.

Werkt de tablet met een stylus van derden?

Deze tablet is ontworpen voor de Wacom Bamboo Pen. Andere EMR-pennen zijn mogelijk compatibel, maar de prestaties kunnen variëren.

Wat is de drukgevoeligheid?

De tablet ondersteunt 1024 drukgevoeligheidsniveaus, wat zorgt voor nauwkeurige lijndiktes en dynamiek in tekenwerk.

Heeft de tablet een touchscreen?

Nee, de CTH-461SE-NL is een grafische tablet zonder touchscreen. U werkt op het tablet terwijl u naar het computerscherm kijkt.

Waar kan ik de nieuwste stuurprogramma's downloaden?

Ga naar de officiële Wacom-ondersteuningspagina en zoek op 'CTH-461SE' om de nieuwste stuurprogramma's voor uw besturingssysteem te downloaden.

GEBRUIKSAANWIJZING CTH-461SE-NL WACOM

Gebruikershandleiding voor Windows® en Macintosh®

Bamboo Touch (CTT-460)

Bamboo Pen (CTL-460)

Bamboo en Bamboo Fun (CTH-460, CTH-461, CTH-661)

Instellen

Navigeren met aanraking

Aanraking aanpassen

ExpressKeys

Een pen gebruiken

Een pen aanpassen

Probleemoplossing

Gebruikershandleiding voor Windows® & Macintosh®

Versie 1.0, revisie E1209

Alle rechten voorbehouden. Behalve voor strikt persoonlijk gebruik mag geen enkel onderdeel van deze handleiding worden gereproduceerd.

Wacom behoudt zich het recht voor de inhoud van dit document zonder voorafgaande kennisgeving te wijzigen.

Wacom heeft ernaar gestreefd in deze handleiding zo recent en nauwkeurig mogelijke informatie op te nemen.

Wacom behoudt zich echter het recht voor specificaties en productcombinaties naar eigen goeddunken zonder voorafgaande kennisgeving te wijzigen en zonder verplichting dergelijke wijzigingen in deze handleiding op te nemen.

Het bovenstaande jaar is het jaar waarin deze gebruikershandleiding is gemaakt. De datum van uitgave van de handleiding aan de gebruikers valt echter samen met de introductie op de markt van het desbetreffende Wacom-product.

Het tablet hergebruiken, recyclen en opslaan. U wordt verzocht dit product te recyclen wanneer u het vervangt door een nieuwer product of wanneer het product het einde van zijn levensduur heeft bereikt. Breng het naar een recyclingpunt in uw buurt. Op die manier levert u uw bijdrage aan een schonere omgeving en voorkomt u dat mogelijk gevaarlijke bestanddelen die verwerkt zijn in het afvalmateriaal in het milieu terechtkomen.

Overeenkomstig Richtlijn 2002/96/EG van het Europese Parlement en van de Raad van 27 januari 2003 alsmede plaatselijke wetten van de lidstaten is het aan inwoners van de Europese Unie niet toegestaan om elektrische en elektronische apparatuur als ongesorteerd huishoudelijk afval aan te bieden. Producten waarvoor deze regels gelden, dragen bovenstaand WEEE-symbool, tenzij de omvang of de functie van het product dit niet toelaat. Wacom-producten vallen onder de bepalingen van Richtlijn 2002/96/EG en dienen apart naar het desbetreffende verzamelpunt in uw buurt te worden gebracht.

De tabletten van Wacom voldoen aan RoHs-richtlijn 2002/95/EC van de Europese Unie.

Bamboo is een handelsmerk en Wacom is een geregistreerd handelsmerk van Wacom Co., Ltd.

Adobe, Photoshop en Reader zijn geregistreerde handelsmerken of handelsmerken van Adobe Systems Incorporated in de Verenigde Staten en/of andere landen. Microsoft, Windows en Vista zijn geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen. Apple, het Apple-logo en Macintosh zijn geregistreerde handelsmerken van Apple Computer, Inc. in de VS en andere landen. Alle overige bedrijfs- en productnamen die in deze documentatie worden vermeld, kunnen handelsmerken zijn en/of als handelsmerken zijn gedeponeerd.

De producten van derden worden uitsluitend om informatieve redenen vermeld. De vermelding van dergelijke producten vormt geen goedkeuring of aanbeveling ervan. Wacom is niet aansprakelijk voor de prestaties of het gebruik van deze producten.

ExpressKey is een geregistreerd handelsmerk van Ginsan Industries, Inc. en wordt gebruikt met toestemming.

INHOUDSOPGAVE

Informatie over de handleiding 5

Door de handleiding navigeren 6

UW BAMBOO 7

Uw tabletmodel selecteren 7

Bamboo Touch-tablet 8

Bamboo en Bamboo Fun-tabletten 9

Bamboo Pen-tablet 10

Pen 11

Penhouder 11

UW BAMBOO INSTELLEN 12

Ergonomie 12

De oriëntatie van het tablet configureren 14

Het actieve gebied van het tablet begrijpen 15

Meerdere beeldschermen gebruiken 17

Algemene kenmerken van het regelpaneel 17

UW BAMBOO GEBRUIKEN 18

Werken met aanraking met Bamboo 18

Navigeren met aanraking 19

Aanraking aanpassen 25

Algemene kenmerken van de ExpressKey 26

De ExpressKeys aanpassen 26

Werken met de pen van Bamboo 27

De pen vasthouden 27

De pen op het tablet gebruiken 28

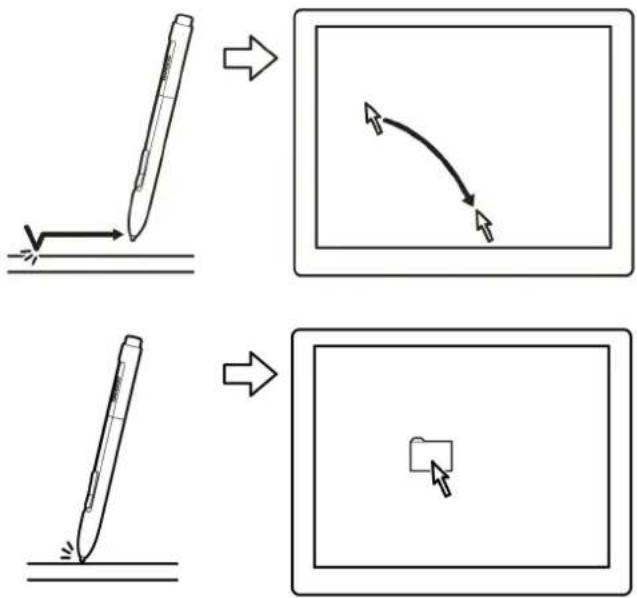

Positioneren 28

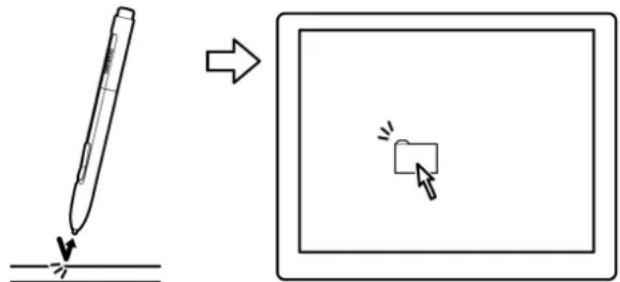

Klikken 30

Slepen 30

Werken met de penknoppen 31

Schrijven en tekenen met drukgevoeligheid 32

Gummen 33

Oefening om de coördinatie tussen ogen

en hand te verbeteren 34

De peninvoer aanpassen 34

UW BAMBOO AANPASSEN 35

Het regelpaneel openen 35

Overzicht van het regelpaneel 36

Werken met aanraking aanpassen 37

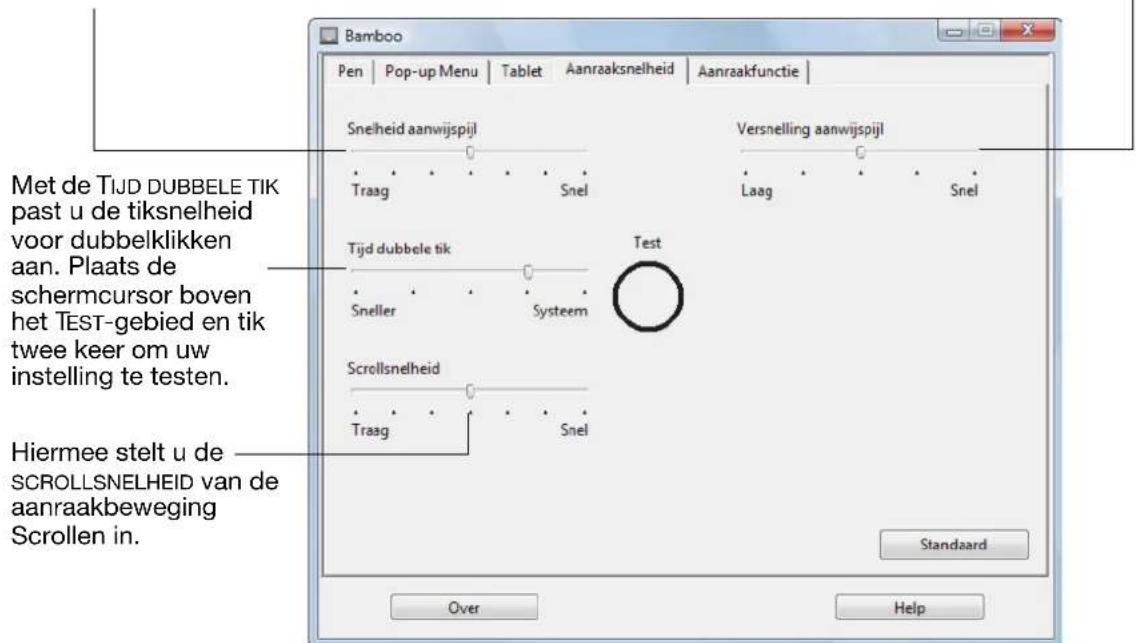

De aanraaksnelheid instellen 37

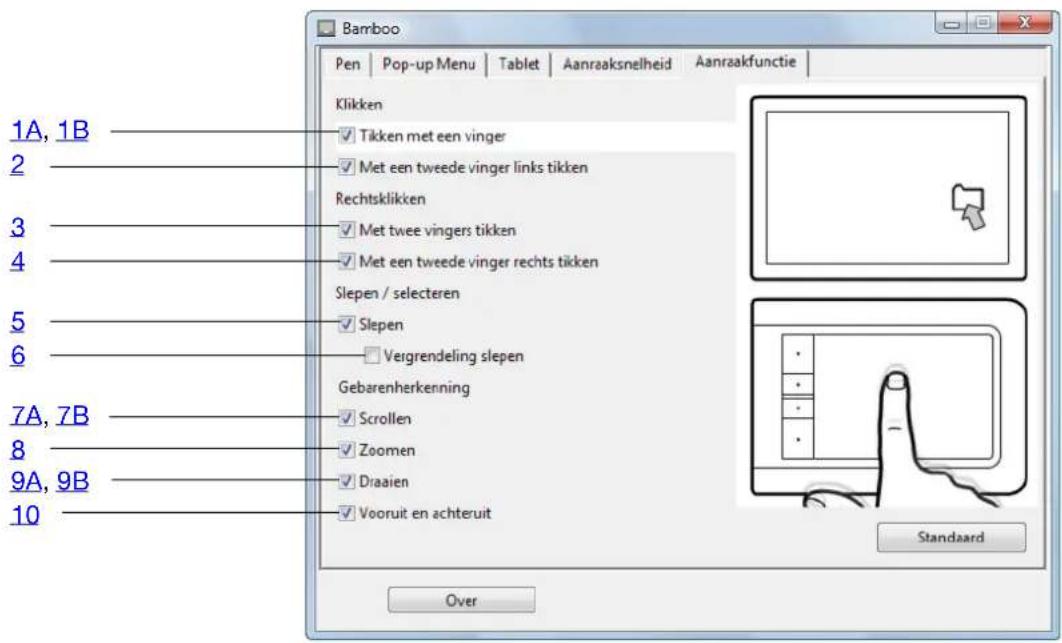

De aanraakfuncties instellen 38

De functies van uw tablet en de ExpressKeys instellen 39

De aanraakinvoer uitschakelen 40

Het werken met de pen aanpassen 41

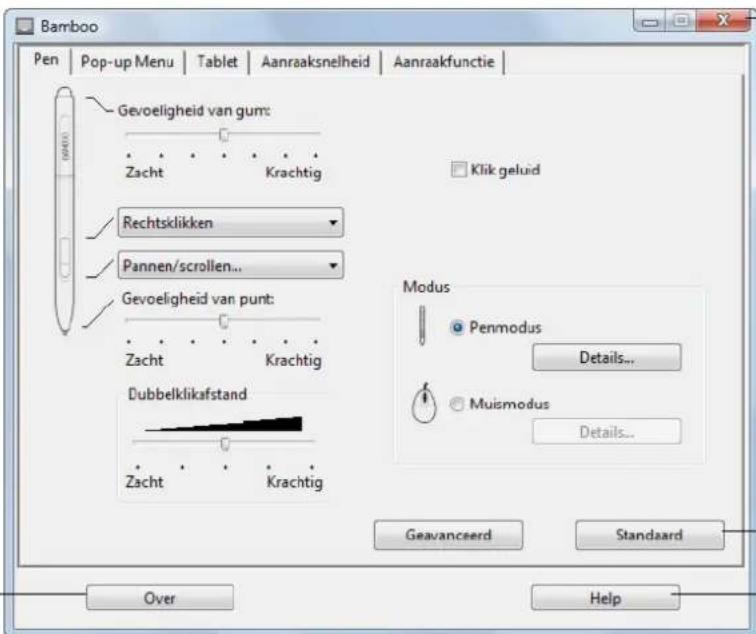

De gevoeligheid van de punt en de gum en de dubbelklikafstand instellen 42

De functies van de penknoppen instellen 43

De tabletprojectie instellen 44

Gedeelte van het schermgebied 46

Gedeelte van het tabletgebied 47

De snelheid van de pen in de muismodus instellen 48

Het pop-upmenu aanpassen 49

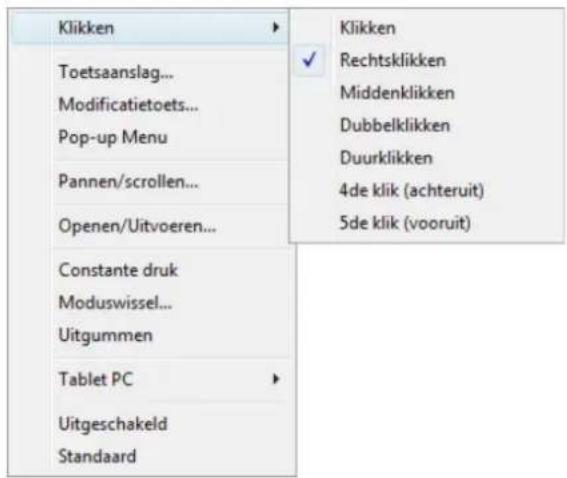

Knopfuncties 50

PROBLEMEN MET UW BAMBOO? 54

Het tablet testen 55

Een pen testen 56

Probleemoplossingstabellen 57

Algemene problemen 57

Problemen met de aanraakinvoer 58

Problemen met de peninvoer 59

Windows-problemen 60

Mac-problemen 61

Technische ondersteuningsdiensten 63

Stuurprogramma's downloaden 64

BIJLAGE 65

Uw Bamboo onderhouden 66

De penpunt vervangen 66

De software verwijderen 67

Mogelijkheden van de pen en digitale inkt in Windows Vista 68

Het Tablet PC Invoerpaneel van Windows Vista 69

Productspecificaties 70

Algemene specificaties 70

Bamboo Touch-tablet (model CTT-460) 70

Bamboo-tablet (model CTH-460) 70

BAMBOO™

Inhoud

Index

4

Pen (model LP-160E), voor Bamboo 71

Bamboo Fun-tablet, klein (model CTH-461) 71

Bamboo Fun-tablet, middelgroot

(model CTH-661) 71

Pen (model LP-161E), voor Bamboo Fun 71

Bamboo Pen-tablet (model CTL-460) 72

Pen (model LP-160), voor Bamboo Pen 72

Productinformatie 73

Onderdelen en accessoires bestellen 73

Radio- en televisie-interferentie 74

FCC-verklaring 74

Industry Canada (alleen voor Canada) 75

CE-verklaring 75

Voorzorgsmaatregelen 76

Waarschuwingen 76

Opgelet 77

Licentie en garanties

(wereldwijd, behalve Europa,

Afrika en het Midden-Oosten) 78

Softwarelicentie 78

Beperkte garantie 78

Garantieservice in de VS en Canada 79

Garantie op verkoop buiten

de VS en Canada 80

Voorwaarden licentiegarantie

(Europa, Afrika en het Midden-Oosten) 81

Softwarelicentieovereenkomst 81

Beperkte garantie 82

VERKLARENDE WOORDENLIJST 84

INDEX 87

INFORMATIE OVER DE HANDLEIDING

Met deze handleiding hebt u snel toegang tot informatie over Bamboo. Tenzij anders aangegeven, is de informatie van toepassing op Windows- en Macintosh-computers en zijn de afbeeldingen van de schermen afkomstig van het Windows-platform.

- Ga rechtstreeks naar onderwerpen uit de inhoudsopgave of index door erop te klikken.

• I n Uw Barakbu kennis met de vele functies van uw Bamboo-tablet.
• I n Uw Bamboo instelderkort en bondig uitgelegd hoe uw tablet werkt.
• I n Uw Bamboo gelvinden basishandelingen voor het werken met uw tablet. Er wordt beschreven hoe u Bamboo gebruikt, en u vindt er oefeningen voor nieuwe gebruikers.
• I n Uw Bamboo aan peesten hoe u Bamboo kunt optimaliseren voor uw manier van werken.
• Problemen met uw Bamboo? Raadpleeg in dat geval deze sectie met richtlijnen voor tests en probleemoplossing. Hier vindt u ook antwoorden op veelgestelde vragen.
• I n d evindijlager andere tips over het onderhoud van het product, instructies voor het verwijderen van de software en uw licentie en garanties. Ook vindt u hier een overzicht van de mogelijkheden voor de pen en digitaal inkten in Microsoft Windows Vista.

Opmerking: deze handleiding bevat geen instructies voor het installeren van uw Wacom-tablet. Raadpleeg de Snelgids en het automatische software-installatieprogramma (op de Bamboo-installatie-cd) voor meer informatie.

Lees door de handleiding navigeren als u voor het eerst elektronische documentatie gebruikt.

• Toetsen op het toetsenbord, dialoogvensters en opties op het regelpaneel worden met KLEINE HOOFDLETTERS weergegeven.
• Met de zoomfunctie van de viewer kunt u de handleiding groter op het scherm laten weergeven.
• De volgende informatie wordt niet bij dit product geleverd: specifieke informatie over uw eigen computerhardware en besturingssysteem, en informatie over de door u gebruikte toepassingssoftware. Voor dergelijke informatie raadpleegt u de handleidingen en cd-roms van uw eigen computer, besturingssysteem en toepassingen.
• Modellen met een pen: naast de ingebouwde ondersteuning voor inkten in Microsoft Windows Vista ondersteunen ook veel grafische toepassingen de drukgevoeligheid en de pengum (indien aanwezig). Op de website van Wacom vindt u een overzicht van de toepassingen die deze functies ondersteunen (zie productinformatie).
• Hoe u optimaal gebruikmaakt van de functies van Bamboo in een bepaalde toepassing, leest u in de handleiding van de toepassing in kwestie.

De filosofie van Wacom is om al zijn producten continu te verbeteren. Hierdoor worden er van tijd tot tijd wijzigingen en verbeteringen op het gebied van engineering doorgevoerd. Sommige wijzigingen, aanpassingen en verbeteringen zijn mogelijk niet in deze handleiding opgenomen.

DOOR DE HANDLEIDING NAVIGEREN

Gebruik de navigatieknoppen om door de handleiding te gaan:

Gaat naar de voorpagina.

Inhoud

Gaat naar de inhoudsopgave.

Index

Gaat naar de index.

Gaat naar de laatste pagina die u hebt geraadpleegd.

Vorige pagina of volgende pagina.

onder

Gaat naar het desbetreffende onderwerp.

Vervolg van onderwerp.

Adobe® Reader® biedt extra hulpmiddelen om de handleiding te gebruiken en af te drukken. Zie de Help van Adobe Reader voor meer informatie.

UW BAMBOO

In dit hoofdstuk kunt u kennismaken met Bamboo. U leert het snelste met uw Bamboo-tablet werken als u zich vertrouwd maakt met het uiterlijk en de functies ervan.

• Niet alle productmodellen zijn in alle regio's verkrijgbaar.
• U kunt uw Bamboo-tablet niet gebruiken met andere pennen of invoerapparaten van Wacom, inclusief pennen en invoerapparaten van oudere versies van Bamboo-tabletten. Het is ook niet mogelijk om een pen van uw nieuwe Bamboo-tablet te gebruiken bij andere Wacom-tabletten of een oudere versie van een Bamboo-tablet.

Uw tabletmodel selecteren

Bamboo Touch-tablet

Bamboo en Bamboo Fun-tabletten

Bamboo Pen-tablet

Pen

Penhouder

UW TABLETMODEL SELECTEREN

Elk tablet in de Bamboo-serie heeft een reeks specifieke functies.

TABLETMODEL AANRAAKINVOER PENINVOER EXPRESSKEYS

Bamboo Touch(model CTT-460)	X		X
Bamboo(model CTH-460)	X	X	X
Bamboo Fun, small(model CTH-461)	X	X	X
Bamboo Fun, medium(model CTH-661)	X	X	X
Bamboo Pen(model CTL-460)		X

In deze handleiding staan af en toe pictogrammen naast de titels van onderwerpen. Hiermee kunt u snel de hoofdstukken identificeren die specifieke informatie over de aanraak- of peninvoer bevatten.

- Aanraakinvoer wordt aangeduid met dit pictogram:

- Peninvoer wordt aangeduid met dit pictogram:

In algemene hoofdstukken die van toepassing zijn op alle Bamboo-tabletmodellen staan geen pictogrammen.

Waar nodig worden er modelspecifieke opmerkingen gebruikt.

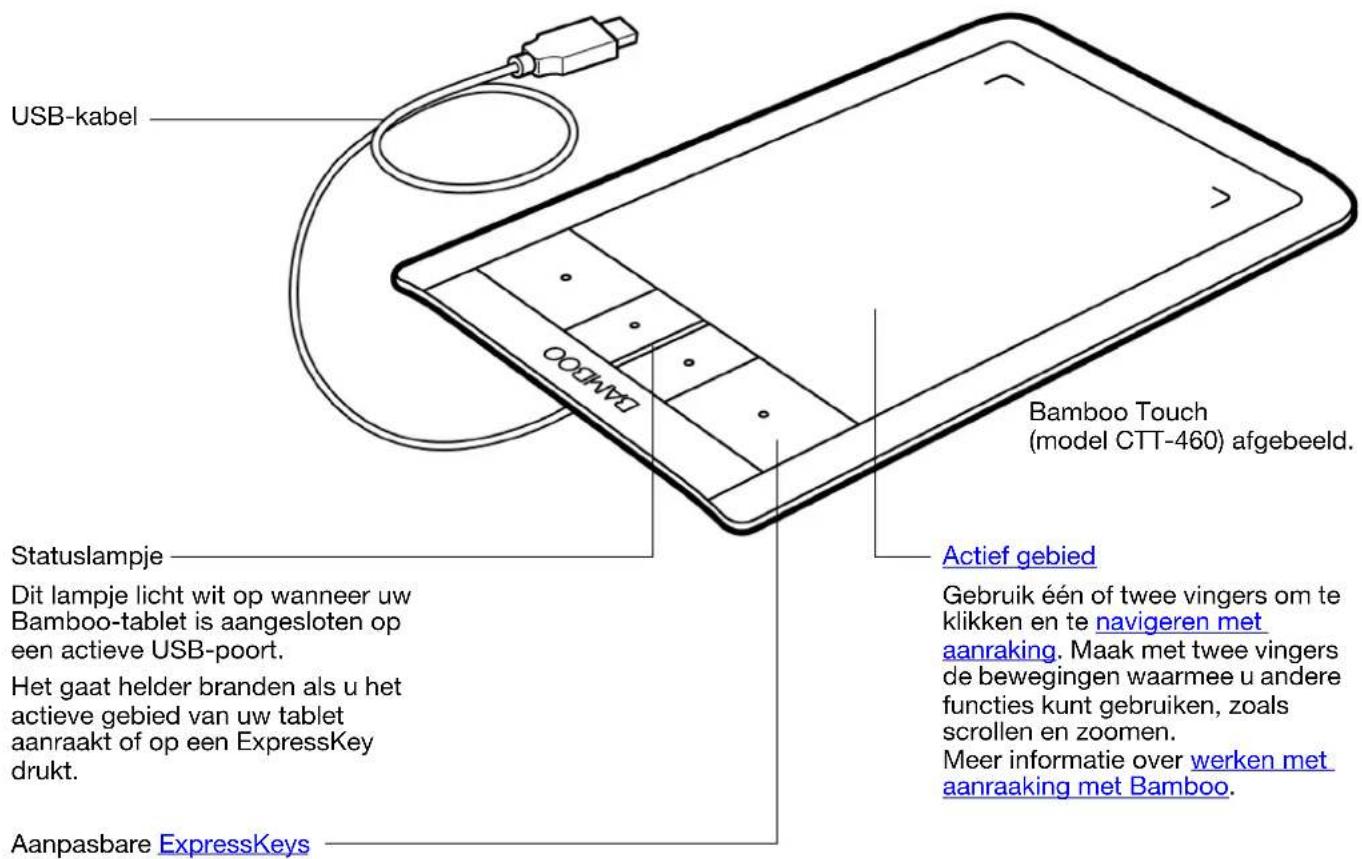

BAMBOO TOUCH-TABLET

BAMBOO EN BAMBOO FUN-TABLETTEN

Dit lampje licht wit op wanneer uw Bamboo-tablet is aangesloten op een actieve USB-poort. Het gaat helder branden als u het actieve gebied aanraakt of op een ExpressKey drukt.

Het lampje licht rood op als de pen actief is en gaat helder branden als de penpunt het tabletoppervlak raakt of als u op een penknop drukt.

Aanpasbare ExpressKeys

Actief gebied

Hier bevindt zich de aanraaksensor. Gebruik één of twee vingers om te klikken en te navigeren met aanraking. Maak met twee vingers de bewegingen waarmee u andere functies kunt gebruiken, zoals scrollen en zoomen. Meer informatie over werken met aanraaking met Bamboo.

Dit is tevens het actieve gebied voor peninvoer. Meer informatie over de pen en werken met de pen van Bamboo.

BAMBOO PEN-TABLET

Dit lampje licht wit op wanneer uw Bamboo-tablet is aangesloten op een actieve USB-poort.
Het gaat helder branden als de pen actief is.
Dit is het actieve gebied voor peninvoer. Meer informatie over de pen en werken met de pen van Bamboo.

PEN

Gum (indien aanwezig)

Pen (indien aanwezig)

Een drukgevoelig apparaat om uit de losse hand afbeeldingen te bewerken en natuurlijk ogende pennenstreken te maken. Het is tevens een efficiënt middel voor de annotatie van documenten en om aantekeningen te maken in toepassingen die handschriftherkenning ondersteunen.

De pen is draadloos en werkt zonder batterijen. Dankzij de functies van de pen en het digitaal inkten in Microsoft Windows Vista en Office 2007 is deze pen ideaal om uw werk te optimaliseren. Maak optimaal gebruik van digitaal markeren voor gezamenlijke bewerking en gebruik digitale inkt om aantekeningen te maken in toepassingen die handschriftherkenning ondersteunen.

Penknoppen

Belangrijk: plaats de pen als u deze niet gebruikt in de penhouder of leg de pen plat op het bureau. Plaats eerst het pengedeelte met de gum in de opening. Om te voorkomen dat de penpunt zijn gevoeligheid verliest, dient u de pen zodanig te bewaren dat deze niet op de punt rust.

Vervangbare punt

Als u de pen op het tablet laat liggen, kan dat de positie van de schermcursor beïnvloeden als u een ander invoerapparaat gebruikt, of de computer beletten over te schakelen naar de stand-bystand.

PENHOUDER

Gebruik de penhouder (indien aanwezig) om de pen op te bergen wanneer u deze niet gebruikt. De Bamboo Touch beschikt niet over een penhouder.

Plaats de pen in de penhouder zoals weergegeven.

• Plaats eerst het pengedeelte met de gum in de opening.
• Klem de penknoppen niet in de lus, anders wordt er continu druk op uitgeoefend, waardoor de pen mogelijk niet meer werkt.

Belangrijk: u kunt de pen ook plat op uw bureau leggen. Als u de pen op het tablet laat liggen, kan dat de positie van de schermcursor beïnvloeden als u een ander invoerapparaat gebruikt, of de computer beletten over te schakelen naar de stand-bystand.

U wordt aangeraden de pen niet op te bergen in andere houder dan de houder die bij uw Bamboo-tablet is meegeleverd. Als de pen uit een ongeschikte houder valt, kan de pen beschadigd raken. De gevoeligheid van de pen kan worden beïnvloed als de pen wordt opgeborgen in een houder waarin de pen op de penpunt of de gum rust.

U zult minder snel moe worden als u zorgt voor een comfortabele werkhouding. Plaats uw tablet, pen (indien aanwezig) en toetsenbord binnen handbereik, zodat u er gemakkelijk bij kunt. Plaats het beeldscherm zo dat u het gemakkelijk kunt zien en uw ogen minimaal worden belast. Aanwijzen is eenvoudiger als u het tablet zo plaatst dat de schermcursor zich in dezelfde richting verplaatst als uw hand op het tablet.

Ergonomie

De oriëntatie van uw tablet configureren

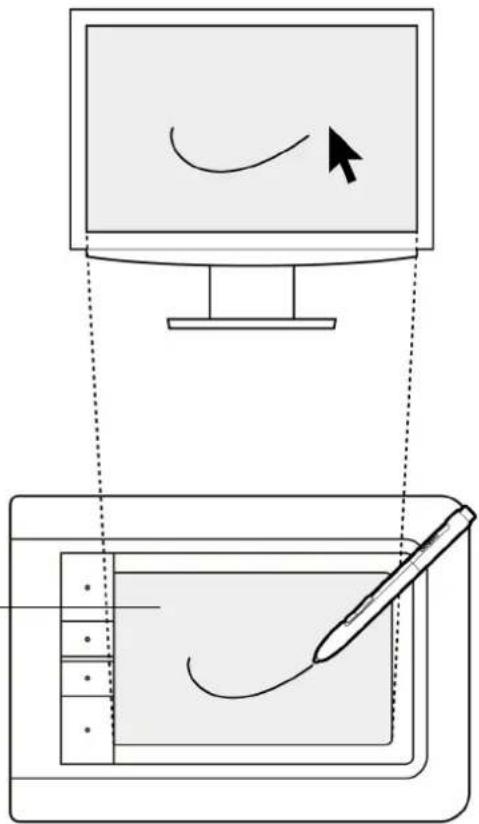

Het actieve gebied van uw tablet begrijpen

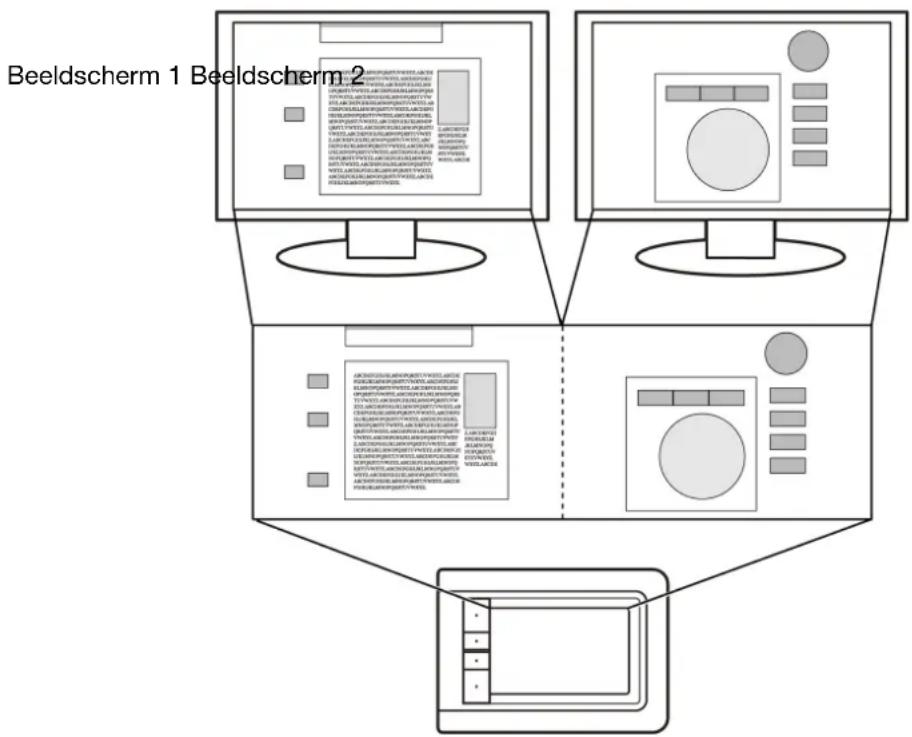

Meerdere beeldschermen gebruiken

Algemene kenmerken van het regelpaneel

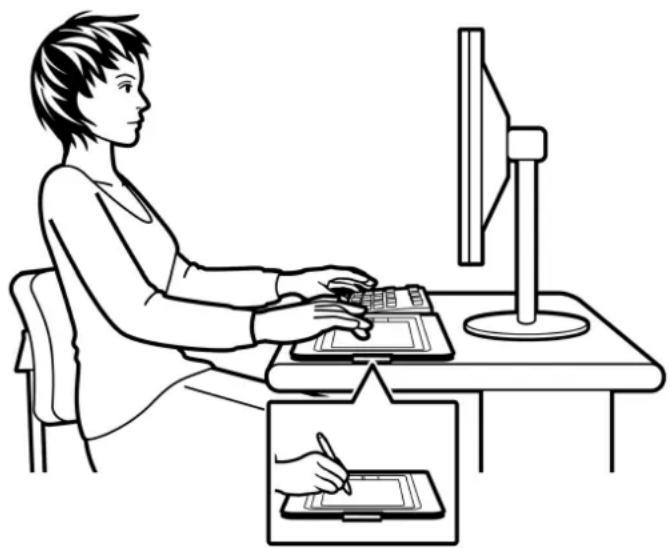

ERGONOMIE

• Las tijdens het werk korte pauzes in om uw spieren te strekken en te ontspannen.
  • Houd de pen losjes in de hand.
• Als u de aanraakfunctie niet gebruikt, kunt u uw handpalm en vingers op het tablet leggen. Aanraakgegevens worden niet verzonden als u het actieve gebied met meer dan twee vingers aanraakt.
• Wissel gedurende de dag taken en apparaten af.
• Zorg ervoor dat u steeds een goede werkhouding aanneemt. Vermijd oncomfortabele houdingen en herhaalde bewegingen zo veel mogelijk.
• Neem een andere houding aan als u enig ongemak ondervindt.

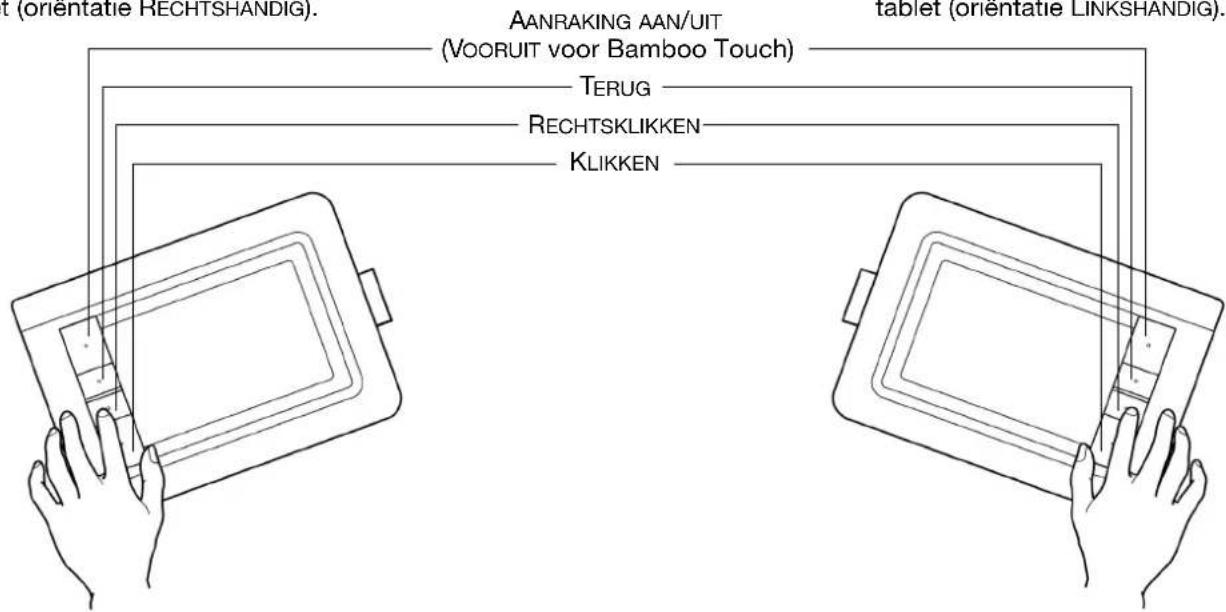

• Voor rechtshandig gebruik plaatst u het tablet zo dat het (actieve) invoergebied zich rechts van de ExpressKeys bevindt. Als u uw tablet als primair aanwijsapparaat gebruikt ter vervanging van de muis, kunt u het tablet rechts van het toetsenbord plaatsen.
• Voor linkshandig gebruik plaatst u uw tablet met het invoergebied links van de ExpressKeys. Zie de oriëntatie van uw tablet configureren voor details. Als u uw tablet als primair aanwijsapparaat gebruikt ter vervanging van de muis, kunt u het tablet links van het toetsenbord plaatsen.
• Als u uw tablet voornamelijk als creatief hulpmiddel gebruikt, kunt u het onder het toetsenbord leggen, ten opzichte van het beeldscherm in het midden.

Opmerking over RSI: Wacom doet geen enkele belofte en verleent geen enkele garantie dat deze producten RSI-gerelateerde aandoeningen of kwetsuren ten dele of volledig kunnen voorkomen of genezen. Sommige gebruikers kunnen baat vinden bij het gebruik ervan, anderen wellicht niet. Raadpleeg een deskundige voor de beste behandeling van uw specifieke aandoening.

Tijdens het werk zult u ontdekken dat u op verschillende manieren met uw Bamboo-tablet kunt werken. Bijvoorbeeld:

Gebruik de drukgevoelige pen (indien aanwezig) om afbeeldingen te bewerken in een foto- of beeldbewerkingsprogramma.

Gebruik de pen (indien aanwezig) om documenten eenvoudiger na te kijken door deze digitaal van markeringen en opmerkingen te voorzien.

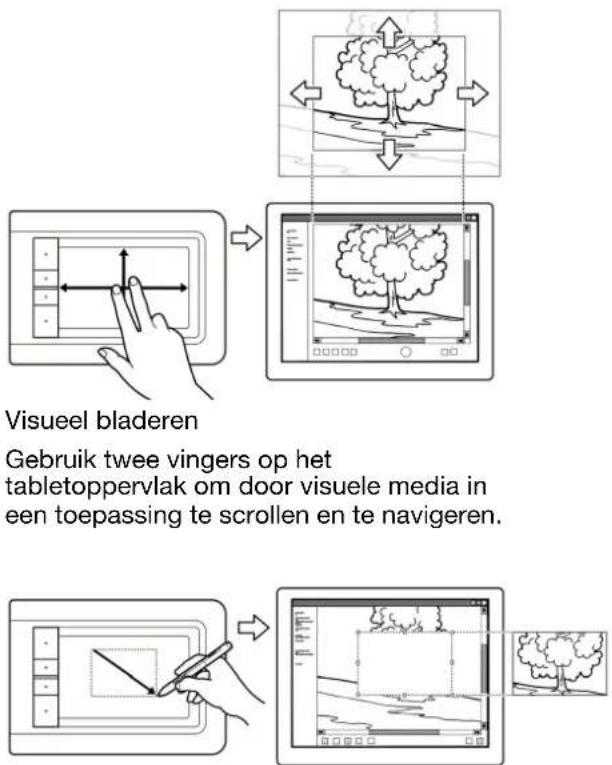

Beweeg snel twee vingers over het tabletoppervlak ("vegen") om snel door dia's in een presentatie te bladeren.

Zie werken met aanraking met Bamboo of werken met de pen van Bamboo voor informatie over deze en andere manieren van werken met uw tablet.

DE ORIËNTATIE VAN UW TABLET CONFIGUREREN

Tijdens het installatieproces vanaf de Bamboo-installatie-cd wordt u gevraagd een standaardoriëntatie voor uw tablet op te geven. In de schermen voor aanmelding en het wisselen van gebruiker wordt voor de oriëntatie van het tablet gebruikgemaakt van de standaardinstelling die u hebt geselecteerd bij de installatie van het stuurprogramma. U kunt de standaardoriëntatie wijzigen door het stuurprogramma opnieuw te installeren met behulp van de Bamboo-installatie-cd en een nieuwe standaardoriëntatie te selecteren wanneer u daarom wordt gevraagd.

U kunt de oriëntatie van uw tablet ook wijzigen met behulp van de volgende procedure. De standaardoriëntatie die wordt gebruikt in het aanmeldscherm wordt echter niet beïnvloed.

Uw Bamboo instellen voor rechtshandig gebruik:

• Open het Bamboo-regelpaneel en selecteer het tabblad TABLET. Kies de optie RECHTSHANDIG. Alle aspecten van het tablet worden automatisch geconfigureerd voor rechtshandig gebruik.
• Draai het tablet nu fysiek zodanig dat de ExpressKeys zich aan de linkerkant bevinden.

Uw Bamboo instellen voor linkshandig gebruik:

• Open het regelpaneel en selecteer het tabblad TABLET. Kies de optie LINKSHANDIG. Alle aspecten van het tablet worden automatisch geconfigureerd voor linkshandig gebruik.
• Draai het tablet nu fysiek zodanig dat de ExpressKeys zich aan de rechterkant bevinden.

Afhankelijk van het model kunt u op uw Bamboo-tablet gebruikmaken van aanraking, de pen of allebei.

U kunt echter niet tegelijkertijd gebruikmaken van aanraakinvoer en peninvoer.

Aanraakinvoer

Op aanraakgevoelige tabletmodellen beweegt u uw vinger over het actieve gebied om de schermcursor te positioneren.

Gebruik één of twee vingers om te klikken en te navigeren.

Maak met twee vingers de bewegingen waarmee u andere functies kunt gebruiken, zoals scrollen en zoomen.

Meer informatie over werken met aanraking met Bamboo.

Actieve gebied van het tablet

Het gebied van uw Bamboo-tablet waar de aanraak- of peninvoer wordt waargenomen.

Voor tabletmodellen die zowel pen- als aanraakinvoer ondersteunen:

- Aanraakinvoer wordt uitgeschakeld wanneer de penpunt of de gum binnen het bereik van uw tablet is. U kunt de aanraakinvoer opnieuw inschakelen door de pen en uw hand van het actieve gebied van uw tablet te halen.

- H e t invoergebied isretsegreter dan het gebied van de aanraaksensor.

De pen werkt alleen op het actieve gebied van tabletmodellen die peninvoer ondersteunen.

Wanneer u de pen ergens op het tablet plaatst, springt de schermcursor naar het overeenkomstige punt op het scherm. De schermcursor geeft de positie van de pen aan en volgt de bewegingen van de pen op het tabletoppervlak.

Meer informatie over werken met de pen van Bamboo.

Opmerking: op tabletten die peninvoer ondersteunen komt het actieve gebied overeen met het scherm/de schermen van uw computer. Het gebied maakt standaard gebruik van het hele scherm of van alle schermen als u er meerdere gebruikt. Als u de tablet-schermrelatie voor peninvoer wilt aanpassen, kunt u de tabletprojectie instellen.

Actieve gebied van het tablet

Het gebied van uw Bamboo-tablet waar de aanraak- of peninvoer wordt waargenomen.

Voor tabletmodellen die zowel pen- als aanraakinvoer ondersteunen:

- Aanraakinvoer wordt uitgeschakeld wanneer de penpunt of de gum binnen het bereik van uw tablet is. U kunt de aanraakinvoer opnieuw inschakelen door de pen en uw hand van het actieve gebied van uw tablet te halen.

- Het invoergebied van de pen is iets groter dan het gebied van de aanraaksensor.

Als er meerdere beeldschermen op uw computer zijn aangesloten, projecteert Bamboo gegevens naar de beeldschermen overeenkomstig de instellingen die u hebt vastgelegd in het regelpaneel Eigenschappen weergave.

- Als u meerdere beeldschermen gebruikt en de uitgebreide beeldschermmodus actief is, wordt het tablet geprojecteerd op alle schermen alsof ze één groot scherm vormen. In de volgende afbeelding ziet u een tablet-schermrelatie van het gehele systeembureaublad, dat op de twee beeldschermen wordt weergegeven.

- Indien het tweede beeldscherm in spiegelmodus is aangesloten (op beide schermen wordt dan dezelfde inhoud weergegeven), wordt het tablet op het volledige weergavegebied van elk beeldscherm geprojecteerd en verschijnt de schermcursor gelijktijdig op elk beeldscherm.

Hoe u uw computer en besturingssysteem voor gebruik met meerdere beeldschermen kunt configureren, staat in de documentatie van uw hardware en besturingssysteem.

Opmerking: u kunt de pen ook aanpassen zodat deze op één beeldscherm of op een gedeelte van het beeldschermgebied wordt geprojecteerd. Zie de tabletprojectie instellen.

ALGEMENE KENMERKEN VAN HET REGELPANEEL

Als u de algemene kenmerken van uw Bamboo-tablet hebt leren gebruiken, wilt u mogelijk de aanraak- of peninvoer aanpassen aan uw eigen voorkeuren. U kunt de instellingen van uw Bamboo-tablet aanpassen via het Bamboo-regelpaneel.

Het regelpaneel openen

Overzicht van het regelpaneel

UW BAMBOO GEBRUIKEN

Lees de volgende hoofdstukken als u Bamboo voor het eerst gebruikt.

Werken met aanraking met Bamboo

Werken met de pen van Bamboo

Bamboo helpt u sneller en efficiënter te werken. Met aanraakinvoer kunt u communiceren met een computer met behulp van uw vingers en uw Bamboo-tablet.

U leert eerst de basishandelingen waarmee u kunt navigeren of veelvoorkomende muishandelingen kunt verrichten. Daarna worden de vingerbewegingen behandeld waarmee u andere functies zoals scrollen, in- en uitzoomen en roteren kunt bedienen.

De aanraakinvoer wordt geactiveerd zodra u het actieve gebied van uw tablet aanraakt.

• Uw tablet herkent alleen invoer met één of twee vingers. Als u de aanraakfunctie niet gebruikt, kunt u uw handpalm en vingers op het tablet leggen. Aanraakgegevens worden niet verzonden als u het actieve gebied met meer dan twee vingers aanraakt.
• Bij invoer met twee vingers kunt u uw vingers zo ver uit elkaar plaatsen als u prettig vindt. Let op: wanneer u uw tablet aanraakt met uw vingers te dicht bij elkaar geplaatst, kan dit worden geïnterpreteerd als invoer met één vinger, of ziet uw tablet niet met welke vinger u een handeling of gebaar hebt gemaakt.
• Ontdek naarmate u de verschillende invoermethoden leert kennen welke manier het beste voor u werkt. Let erop dat u uw tablet niet per ongeluk aanraakt. Als u bijvoorbeeld met uw pink of handpalm het actieve gebied van uw tablet aanraakt terwijl u navigeert of een aanraakhandeling uitvoert, wordt uw invoer mogelijk verstoord of kunt u onbedoeld rechtsklikken.

Opmerking: voor tabletmodellen die zowel pen- als aanraakinvoer ondersteunen wordt de aanraakinvoer uitgeschakeld wanneer de pen of de gum binnen het bereik van uw tablet is. U kunt de aanraakinvoer opnieuw inschakelen door de pen en uw hand van het actieve gebied van uw tablet te halen.

Navigeren met aanraking

Aanraakinvoer aanpassen

Algemene kenmerken van de ExpressKeys

De ExpressKeys aanpassen

NAVIGEREN MET AANRAKING

Met de aanraakinvoer van uw Bamboo-tablet kunt u een computer bedienen met alleen uw vingers op het tabletoppervlak. Zie het actieve gebied van uw tablet begrijpen.

Voordat u leert hoe u uw computer kunt bedienen met behulp van aanraking, dient u bekend te zijn met de volgende concepten:

Tracken Raak uw tablet met één vinger aan en beweeg uw vinger over het tabletoppervlak.

Tikken Raak uw tablet kort met één vinger aan.

Pannen Raak het oppervlak van uw tablet met twee vingers aan en beweeg ze in dezelfde richting.

Vegen Raak het oppervlak van uw tablet met twee vingers aan en beweeg ze relatief snel in dezelfde richting.

Knijpen Raak uw tablet aan met twee vingers iets uit elkaar geplaatst. Blijf het oppervlak aanraken en beweeg ("knijp") uw vingers naar elkaar toe.

Spreiden Raak uw tablet aan met twee vingers dicht bij elkaar. Blijf het oppervlak aanraken en beweeg uw vingers uit elkaar.

Draaien Raak uw tablet aan met twee iets uit elkaar geplaatste vingers en beweeg (draai) ze in een cirkelbeweging of beweeg ze in tegenovergestelde richtingen. U kunt ook één vinger stilhouden en met een andere vinger eromheen bewegen.

U kunt werken met aanraking aanpassen en de ExpressKeys gebruiken om bepaalde aanraakfuncties te bedienen.

De opties voor aanraakinvoer kunnen worden in- of uitgeschakeld in het Bamboo-regelpaneel en worden niet door alle toepassingen ondersteund. Aanraakhandelingen en -bewegingen zijn beschikbaar wanneer u deze selecteert in het tabblad AANRAAKFUNCTIE.

MET DE BASISHANDELINGEN kunt u navigeren en veelvoorkomende muishandelingen uitvoeren.

Gebruik één vinger om de schermcursor te verplaatsen.

Raak met uw vinger het tabletoppervlak aan en schuif uw vinger over het tabletoppervlak.

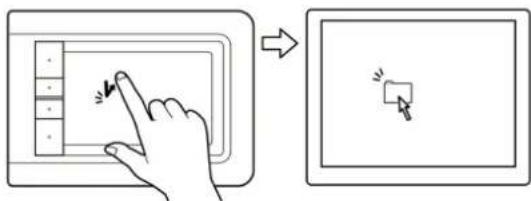

1A TIKKEN MET ÉÉN VINGER

Klikken (tikken met één vinger)

Track met één vinger naar een item. Til uw vinger op en tik om te selecteren.

U kunt ook naar een item tracken en vervolgens op een ExpressKey drukken die is ingesteld om mee te KLIKKEN.

1B TIKKEN MET ÉÉN VINGER

Track met één vinger naar een item. Til uw vinger op en tik tweemaal.

2 MET EEN TWEEDE VINGER LINKS TIKKEN

Selecteren en slepen (met een tweede vinger links tikken)

Track met één vinger naar een item. Maak een selectie door met uw duim of een tweede vinger links van die vinger te tikken. (Voor het slepen van items en het selecteren van tekstblokken raden wij u aan om twee vingers te gebruiken in plaats van een vinger en een duim).

• Beweeg met beide vingers over uw tablet om het geselecteerde item te verplaatsen.
• Als u een tekstblok wilt selecteren, blijft u uw vingers over uw tablet bewegen om de tekst te selecteren.
• U kunt ook meerdere items selecteren zonder de huidige selectie los te laten. Hiervoor tilt u de eerste vinger op en beweegt u de tweede vinger naar een nieuwe positie. Vervolgens raakt u uw tablet weer met de eerste vinger aan en sleept u verder met beide vingers.

Til uw duim of de tweede vinger op om de cursor los te laten.

Opmerking: als u uw tablet hebt ingesteld voor linkshandig gebruik, dient u met een tweede vinger aan de rechterkant van de eerste vinger te tikken.

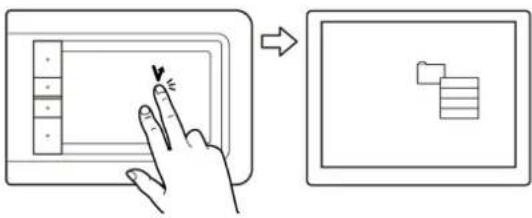

3 MET TWEE VINGERS TIKKEN

Rechtsklikken (met twee vingers tikken)

Als u met rechtsklikken een snelmenu op de positie van de schermcursor wilt openen, tikt u met twee vingers licht uit elkaar op het tabletoppervlak. Maak met twee vingers tegelijk een snelle tikbeweging.

U kunt vervolgens naar een optie in het menu tracken en deze selecteren door met uw vinger te tikken.

U kunt een snelmenu ook openen door naar een item te tracken en op de ExpressKey te drukken die is ingesteld op RECHTSKLIKKEN.

4 MET EEN TWEEDE VINGER RECHTS TIKKEN

Rechtsklikken (met een tweede vinger rechts tikken)

Track met één vinger naar een item. Tik vervolgens met een tweede vinger kort rechts naast de eerste vinger. Wanneer u uw vinger optilt, wordt er rechtsgeklikt en wordt er een snelmenu geopend op de positie van de schermcursor.

U kunt vervolgens naar een optie in het menu tracken en deze selecteren door met uw vinger te tikken.

Opmerking: als u uw tablet hebt ingesteld voor linkshandig gebruik, dient u met een tweede vinger aan de linkerkant van de eerste vinger te tikken.

5 SLEPEN

Selecteren en slepen (SLEEPVERGRENDELING uitgeschakeld)

Tik met één vinger op een item om dit te selecteren. Track (schuif) vervolgens uw vinger over het tablet om het item te slepen. Til uw vinger op om het item los te laten. U kunt ook selecteren en slepen met twee vingers.

U kunt het item ook slepen door naar het item te tracken, op een voor KLIKKEN ingestelde ExpressKey te drukken en vervolgens uw vinger over het tabletoppervlak te blijven bewegen. Laat de ExpressKey los om het item los te laten.

Tip: u kunt meerdere items op het systeembureaublad selecteren en slepen.

• Voor Windows: druk op C TRL of SHIFT en tik op meerdere items om deze te selecteren.
• Voor Macintosh: druk op S HIFT of COMMAND en tik op meerdere items om deze te selecteren.

6 SLEEPVERGRENDELING

Tik met één vinger op een item om dit te selecteren. Track (schuif) vervolgens uw vinger over het tablet om het item te slepen. Tik nogmaals om het item los te laten.

MET BEWEGINGEN kunt u functies zoals scrollen, in- en uitzoomen en draaien bedienen.

7A SCROLLEN MET BEWEGINGEN

Plaats twee vingers op het tabletoppervlak. Beweeg uw vingers in een vloeiende beweging naast elkaar.

• Scroll omhoog door uw vingers naar boven te bewegen.
• Scroll omlaag door uw vingers naar beneden te bewegen.
• Scroll naar links door uw vingers naar links te bewegen.
• Scroll naar rechts door uw vingers naar rechts te bewegen.

Tips:

Veeg met uw vingers aan het einde van de beweging om nog even door te gaan met scrollen nadat u uw vingers hebt losgelaten van uw tablet.

In vensters waarin u verticaal en horizontaal kunt scrollen, beweegt u uw vingers in een willekeurige richting. De documentweergave volgt uw bewegingen.

7B SCROLLEN MET BEWEGINGEN

Beweeg snel met twee vingers en til ze aan het eind van de beweging op.

• Scroll snel omhoog door uw vingers snel naar boven te bewegen.
• Scroll snel omlaag door uw vingers snel naar beneden te bewegen.

Opmerking: snel scrollen werkt alleen voor verticaal scrollen.

8

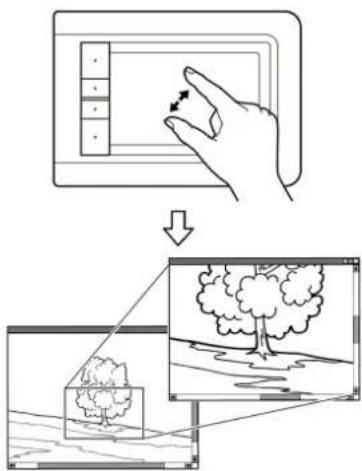

ZOOMEN MET BEWEGINGEN

Plaats eerst twee vingers op het tabletoppervlak.

• U kunt inzoomen door uw vingers uit elkaar te bewegen (spreiden).
• U kunt uitzoomen door uw vingers naar elkaar toe te bewegen (knijpen).

Opmerking: als de zoomfuncties niet goed werken in Adobe Photoshop®, controleer dan of de functie ZOOMEN SCHUIFWIEL is geselecteerd in de VOORKEUREN van Photoshop.

9A

Draaien (draaien met twee vingers)

Plaats twee vingers diagonaal op het tabletoppervlak en maak vervolgens een draaiende beweging rechtsom of linksom.

Voor de beste herkenning van deze beweging plaatst u uw vingers diagonaal op het tabletoppervlak en houdt u ze ten minste 25 mm uit elkaar.

Opmerking: de draaibeweging werkt mogelijk niet bij alle toepassingen op dezelfde manier. De rotatiefunctie kan bijvoorbeeld in alle richtingen werken, in stappen van 90 ° of helemaal niet.

9B

Draaien (draaien rond één vinger)

Plaats twee vingers diagonaal op het tabletoppervlak. Houd één vinger stil en beweeg er met de andere vinger omheen.

Voor de beste herkenning van deze beweging plaatst u uw vingers diagonaal op het tabletoppervlak en houdt u ze ten minste 25 mm uit elkaar.

Opmerking: de draaibeweging werkt mogelijk niet bij alle toepassingen op dezelfde manier. De rotatiefunctie kan bijvoorbeeld in alle richtingen werken, in stappen van 90 ° of helemaal niet.

10

VOORUIT EN ACHTERUIT BEWEGEN

Vooruit en achteruit (naar rechts of links vegen)

Beweeg (veeg) snel met twee vingers en til ze aan het eind van de beweging op.

• In de meeste browsers en afbeeldingsviewers kunt u de opdracht "Vooruit" geven door uw vingers naar rechts te bewegen.
• In de meeste browsers en afbeeldingsviewers kunt u de opdracht "Achteruit" geven door uw vingers naar links te bewegen.

Tips:

Vegen komt overeen met de rechter- en linkerpijltoetsen in documentviewers.

Gebruik de veegbeweging om een pagina vooruit of achteruit te gaan (werkt in de meeste browsers).

AANRAAKINVOER AANPASSEN

Met behulp van het Bamboo-regelpaneel kunt u de aanraakinvoeropties aanpassen aan uw voorkeuren.

Het regelpaneel openen

Overzicht van het regelpaneel

Werken met aanraking aanpassen

ALGEMENE KENMERKEN VAN DE EXPRESSKEYS

De meeste Bamboo-tabletmodellen zijn voorzien van aanpasbare ExpressKeys. Let op: ExpressKeys zijn niet beschikbaar voor de Bamboo Pen (model CTL-460).

ExpressKeys

Druk op afzonderlijke knoppen om veelgebruikte functies of toetsaanslagen uit te voeren. U kunt ExpressKeys ook gebruiken om tijdens het werk de eigenschappen van de aanraak- of peninvoer aan te passen.

Er zijn nog meer manieren waarop u de toetsen kunt gebruiken:

• Een toets instellen voor het uitvoeren van een veelgebruikte toetsencombinatie
• Een toets instellen voor het openen van een veelgebruikt bestand of het starten van een veelgebruikte toepassing, bijvoorbeeld een e-mailprogramma
• Een van de andere beschikbare functies kiezen

Opmerking: u kunt ook combinaties van verschillende ExpressKeys gebruiken. Als u bijvoorbeeld aan een van de ExpressKeys de functie CTRL toewijst en aan een andere de functie ALT, kunt u beide gelijktijdig indrukken en zo de combinatie CTRL+ALT simuleren.

ExpressKeys-configuratie bij gebruik aan de linkerzijde van uw tablet (oriëntatie RECHTSHANDIG).

Standaardinstellingen ExpressKeys:

ExpressKeys-configuratie bij gebruik aan de rechterzijde van uw tablet (oriëntatie LINKSHANDIG).

DE EXPRESSKEYS AANPASSEN

U kunt de ExpressKey-opties aanpassen via het Bamboo-regelpaneel.

Het regelpaneel openen

Overzicht van het regelpaneel

De functies van uw tablet en de ExpressKeys instellen

WERKEN MET DE PEN VAN BAMBOO

Bamboo helpt u sneller en efficiënter te werken. Met Bamboo-tabletmodellen met peninvoer kunt u met een computer communiceren met behulp van de pen en het actieve gebied van het tablet. De pen is draadloos, werkt zonder batterijen en is drukgevoelig.

Opmerking: bij Bamboo-tabletmodellen die zowel pen- als aanraakinvoer ondersteunen wordt de aanraakinvoer uitgeschakeld wanneer de pen of de gum binnen het bereik van uw tablet is. U kunt de aanraakinvoer opnieuw inschakelen door de pen en uw hand van het actieve gebied van uw tablet te halen. Als u uw tablet per ongeluk met uw hand aanraakt, kunt u de aanraakinvoer handmatig uitschakelen door op een Expresskey te drukken die is ingesteld op Aanraking aan/uit. Als u klaar bent met de pen, drukt u nogmaals op de ExpressKey om de aanraakinvoer opnieuw in te schakelen. Zie ook De functies van uw tablet en de ExpressKeys instellen.

De pen vasthouden

De pen op het tablet gebruiken

De peninvoer aanpassen

Algemene kenmerken van de ExpressKeys

De ExpressKeys aanpassen

Het pop-upmenu aanpassen

DE PEN VASTHOUDEN

Houd de pen vast zoals u een normale pen of een normaal potlood vasthoudt. Houd de pen zo vast dat u de penknoppen met uw duim of uw wijsvinger gemakkelijk kunt in- en uitschakelen zonder de knoppen per ongeluk in te drukken tijdens het tekenen of positioneren. Houd de pen vast in de stand die u het prettigst vindt.

Positie voor tekenen en navigeren

Berg de pen op in de penhouder als u de pen niet gebruikt. Plaats eerst het pengedeelte met de gum in de opening.

Belangrijk: plaats de pen in de penhouder of leg de pen plat op het bureau als u deze niet gebruikt. Om te voorkomen dat de penpunt zijn gevoeligheid verliest, dient u de pen zodanig te bewaren dat deze niet op de punt of gum (indien aanwezig) rust. Als u de pen op het tablet laat liggen, kan dat de positie van de schermcursor beïnvloeden als u een ander invoerapparaat gebruikt, of de computer beletten over te schakelen naar de stand-bystand.

DE PEN OP HET TABLET GEBRUIKEN

De pen heeft vier basisfuncties: positioneren, klikken, dubbelklikken en slepen. Voer de oefeningen op de volgende pagina's uit als u nog nooit eerder met grafische pennen hebt gewerkt.

Positioneren

Klikken

Slepen

Werken met de penknoppen

Schrijven en tekenen met drukgevoeligheid

Gummen

Oefening voor oog-handcoördinatie

POSITIONEREN

De pen wordt gebruikt om de aanwijspijl (of cursor) op het scherm te positioneren.

Til de pen op en plaats de penpunt op het actieve gebied van uw tablet. De cursor springt onmiddellijk naar de nieuwe plaats.

Verplaats de schermcursor door de pen over het tabletoppervlak te bewegen. Doe dit zonder het tabletoppervlak aan te raken, maar zorg wel dat penpunt binnen het bereik van uw tablet is.

U kunt een pictogram of map selecteren door de schermcursor met de pen op het object te plaatsen. Indrukken om te selecteren.

Tips:

Als u het werken met een pen nog een beetje moeilijk vindt, probeer dan de oefening voor ooghandcoördinatie.

Aanwijzen is eenvoudiger als u uw tablet evenwijdig aan het computerscherm plaatst zodat de schermcursor zich in dezelfde richting verplaatst als uw hand op het tablet.

U kunt de pen op twee manieren instellen om de schermcursor te positioneren (zie de tabletprojectie instellen).

- In PEDMODUS springt de pencursor naar het overeenkomstige punt op het scherm zodra u de pen ergens op uw tablet plaatst. De schermcursor geeft de positie van de pen aan en volgt de bewegingen van de pen op het tabletoppervlak. Dit is de standaardinstelling voor de pen.

Als u de schermcursor positioneert en een penknop gebruikt, moet u de penpunt op minder dan 7 mm van het tabletoppervlak houden. De penpunt hoeft het tablet niet te raken om de schermcursor te bewegen of een penknop te gebruiken.

Bereik: 16 mm

Nabijheid: 7 mm

- I n MidsMéDUS verplaatst u de schermcursor met een "vastnemen en verschuiven"-beweging, zoals dat het geval is bij een muis.

KLIKKEN

Klik om een item op het scherm te markeren of te selecteren. Dubbelklik om iets te openen.

Klikken. Tik eenmaal met de punt van de pen op het tablet, of druk de penpunt met voldoende kracht op het tablet om dit als klik te laten registreren. (Als u KLIKGELUID selecteert in het Bamboo-regelpaneel en de luidsprekers van uw computer zijn ingeschakeld, hoort u een klikgeluid wanneer u met voldoende kracht op de penpunt drukt om een muisklik te registreren. Pas het geluidsvolume naar wens aan.) Plaats bij wijze van test de schermcursor op een mappictogram en druk op de penpunt. De map wordt gemarkeerd wanneer u op de pen drukt.

Tip: u kunt in Windows instellen dat een pictogram wordt geselecteerd wanneer u er met de pen overheen gaat en dat het desbetreffende bestand of de desbetreffende toepassing met één klik wordt geopend. Om deze functie in te schakelen, opent u eerst een map.

• Voor Windows Vista : kies MAP- EN ZOEKOPTIES... vanuit het vervolgkeuzemenu ORGANISEREN. Selecteer op het tabblad ALGEMEEN de optie OPENEN BIJ EENMAAL KLIKKEN (SELECTEREN BIJ AANWIJZEN).
• Voor andere Windows-versies_: kies MAPOPTIES... vanuit het vervolgmenu EXTRA. Selecteer op het tabblad ALGEMEEN de optie OPENEN BIJ EENMAAL KLIKKEN (SELECTEREN BIJ AANWIJZEN).

Dubbelklikken. Tik met de penpunt twee keer snel achter elkaar op dezelfde plek op het tablet. Dit is vergelijkbaar met dubbelklikken op een muisknop. Probeer eens een map te openen door op het mappictogram te dubbelklikken.

Tip: stel een penknop in op DUBBELKLIKKEN. Dit is gemakkelijker dan tweemaal klikken met de penpunt en de handigste manier om met een pen te dubbelklikken

Slepen dient om objecten op het scherm te selecteren en te verplaatsen.

Wijs eerst een object aan. Druk vervolgens de penpunt op het tablet en schuif de penpunt over het tablet. Het geselecteerde object beweegt over het scherm.

Als u binnen een document tekst wilt selecteren, verplaatst u de cursor naar het begin van een regel tekst en sleept u de pen over het tablet om de tekst te markeren.

De pen heeft twee knoppen. Elke knop heeft een programmeerbare functie die wordt geselecteerd als u op de knop drukt. U kunt een penknop gebruiken wanneer de penpunt zich op minder dan 7 mm van het actieve gebied van het tablet bevindt. U hoeft het tablet niet met de penpunt aan te raken om een penknop te kunnen gebruiken.

De standaardknopposites zijn:

Boven: R

ECHTSKLIKKEN

Onder: PANNEN/BLADEREN

Tip: stel een penknop in op DUBBELKLIKKEN. Dit is eenvoudiger dan twee keer tikken met de penpunt.

Met PANNEN/BLADEREN kunt u een document of afbeelding in elke richting binnen het actieve venster positioneren als u de penknop indrukt en de penpunt over het actieve gebied van het tablet beweegt. Als u de penpunt beweegt, wordt het document of de afbeelding verplaatst in de richting van de penbeweging op het tablet. Laat de penknop los of neem de penpunt van het tabletoppervlak als u klaar bent.

In bepaalde toepassingsvensters zal het document bij het bewegen van de penpunt precies de schermcursor volgen, terwijl het document in andere toepassingen in dezelfde globale richting als de schermcursor beweegt.

Raadpleeg de functies van de penknoppen instellen als u andere knopfuncties wilt toekennen.

De pen reageert op de bewegingen van uw hand, zodat u natuurlijk ogende pen- en penseelstreken kunt maken. De hulpmiddelen voor digitale inkt in Microsoft Windows Vista en Office 2007 en de tekenhulpmiddelen in veel grafische toepassingen reageren op de druk die u op de pen uitoefent. In sommige toepassingen worden bijvoorbeeld schuifbalken gebruikt om de kenmerken van lijnen te variëren (dikte, kleur en dekking). Deze eigenschappen kunnen veel beter worden beheerd dankzij de drukgevoeligheid van de pen. U kunt de breedte van de lijnen variëren, kleuren in elkaar over laten lopen en de dekking wijzigen door meer of minder druk uit te oefenen.

Beweeg de pen over het oppervlak van uw tablet om te schrijven, te inkten of te tekenen met drukgevoeligheid en oefen daarbij een wisselende, neerwaartse druk uit op de punt van de pen. Druk harder voor dikke lijnen of sterk dekkende kleuren. Druk zachter voor dunne lijnen of minder dekkende kleuren. Let erop dat het voor sommige toepassingen nodig is om eerst een drukgevoelig apparaat te selecteren in de werkset van uw toepassing.

Raadpleeg de gevoeligheid van de punt en de gum en de dubbelkikafstand instellen als u de gevoeligheid van de punt wilt aanpassen.

Bezoek onze website voor een lijst met toepassingen die drukgevoeligheid ondersteunen. Zie productinformatie.

GUMMEN

De pengum (indien aanwezig) werkt op dezelfde manier als de gum op het uiteinde van een potlood.

In grafische toepassingen die gummen ondersteunen, kunt u de gum op een intuïtieve, natuurlijke manier gebruiken. Als u de gum van de pen gebruikt, schakelt de toepassing automatisch over naar het gumapparaat.

In toepassingen die drukgevoeligheid ondersteunen, kunt u de drukgevoelige apparaten selecteren in het gereedschappenvenster van de toepassing. Vervolgens kunt u de breedte en de diepte van de gumstreek variëren door meer of minder druk op de pen uit te oefenen.

Zie de gevoeligheid van de punt en de gum en de dubbelklikafstand instellen voor meer informatie.

U kunt de pen eraser (pengum) in Microsoft Windows Vista en Office 2007 gebruiken om opmerkingen of schetsen uit te gummen die met digitale inkkt zijn gemaakt, en om tekst of spreadsheetcellen in een toepassing te selecteren en te verwijderen.

Bezoek onze website voor een lijst met grafische toepassingen die de gum ondersteunen (zie productinformatie). Als de gum in een bepaalde toepassing niet wordt ondersteund, kunt u hem nog altijd gebruiken om te positioneren, te tekenen en annotaties te maken.

OEFENING VOOR OOG-HANDCOÖRDINATIE

Deze oefening is bedoeld om de coördinatie tussen uw ogen en hand te laten wennen aan het gebruik van de pen.

1. Open een grafische toepassing. Teken met het lijngereedschap een rechthoekig raster met een ruimte tussen de lijnen van ongeveer 20-25 mm. (U kunt dit raster met een traditionele muis tekenen.)
2. Kies in uw toepassing een gereedschap om uit de vrije hand te tekenen en teken vervolgens met de pen een stip op elke kruising van twee lijnen.
3. Teken een X op elke kruising van twee lijnen.
4. Wis het scherm en maak vervolgens zelf een eenvoudige tekening. Naarmate u de pen vaker gebruikt, wordt schrijven, tekenen en navigeren steeds eenvoudiger.

DE PENINVOER AANPASSEN

U kunt de pen eenvoudig aanpassen aan uw voorkeuren. Open het Bamboo-regelpaneel met behulp van de pen. Selecteer vervolgens het tabblad PEN om een van de beschikbare opties te selecteren.

Het regelpaneel openen

Overzicht van het regelpaneel

Het werken met de pen aanpassen

UW BAMBOO AANPASSEN

U kunt via het Bamboo-regelpaneel Bamboo aanpassen aan de manier waarop u het liefste werkt.

Het regelpaneel openen

Overzicht van het regelpaneel

Werken met aanraking aanpassen

Het werken met de pen aanpassen

Knopfuncties

Het regelpaneel openen:

• W _ i _ n. Kilk op de vknep START in Windows en kies ALLE PROGRAMMA'S. Selecteer vervolgens BAMBOO en kies de optie EIGENSCHAPPEN BAMBOO.
• M a c. Open SYSTEMS/ODRKEUREN vanuit het dock, het Apple-menu of de map PROGRAMMA'S. Klik vervolgens op het pictogram BAMBOO.

Op het regelpaneel worden alleen de tabbladen en opties weergegeven die van toepassing zijn op uw tabletmodel en -configuratie.

Opmerking: als u meerdere Wacom-tabletten hebt aangesloten op een computer, zijn de instellingen die u wijzigt in het Bamboo-regelpaneel alleen van toepassing op het pentablet dat u gebruikt op het ogenblik dat u het regelpaneel opent.

Wanneer u het regelpaneel hebt geopend, kunt u het Bamboo-tablet aanpassen aan uw persoonlijke voorkeuren.

U vindt aanpasbare instellingen op elk tabblad.

De tabbladen en opties die van toepassing zijn op uw tabletmodel en - configuratie worden weergegeven wanneer u het regelpaneel opent.

Toont informatie over het regelpaneel en het stuurprogramma.

Sluit het regelpaneel.

Herstelt de standaardinstellingen van het geselecteerde tabblad.

Hiermee geeft u de handleiding weer.

Experimenteer met verschillende instellingen om te ontdekken wat voor u het beste is. Wijzigingen die u aanbrengt, zijn meteen van kracht. Klik op STANDAARD om de oorspronkelijke instellingen van een tablet te herstellen.

Voor de meeste items van het regelpaneel is er extra informatie beschikbaar. Plaats de schermcursor op een item en enkele ogenblikken later verschijnt er een vakje met aanvullende informatie.

Verder kunnen de tabtoets en de pijltoetsen van het toetsenbord worden gebruikt om door het regelpaneel te navigeren.

De volgende hoofdstukken bevatten uitvoerige informatie over elk tabblad van het regelpaneel en een aantal geavanceerdere concepten. Daarnaast vindt u hier ook nuttige tips voor het aanpassen van het tablet en de bijbehorende invoerapparaten.

Werken met aanraking aanpassen

Het werken met de pen aanpassen

Knopfuncties

WERKEN MET AANRAKING AANPASSEN

Met behulp van de aanraakopties van het regelpaneel kunt u uw Bamboo aanpassen aan de manier waarop u wilt communiceren met uw tablet en computer via aanraakinvoer.

De aanraaksnelheid instellen

De aanraakfuncties instellen

De functies van uw tablet en de ExpressKeys instellen

De aanraakinvoer uitschakelen

Selecteer het tabblad AANRAAKSNELHEID. De opties voor de aanraaksnelheid bepalen hoe snel u uw vingers moet bewegen of met uw vingers moet tikken om te zorgen dat een handeling of beweging wordt herkend.

Hiermee stelt u de snelheid van de schermcursor voor tracken en navigeren in. Stel TRAAG in als u de schermcursor langzamer wilt verplaatsen met meer vingerbewegingen. Stel SNEL in als u de schermcursor snel wilt verplaatsen met minder vingerbewegingen.

Met VERSNELLING AANWIJSPIJL stelt u het versnellingsniveau van de schermcursor in. Stel LAAG in voor een langzamere reactie op uw vingerbeweging op het tablet. Stel SNEL in voor een snellere reactie.

Zie ook navigeren met aanraking.

Opmerking: de instellingen voor aanraaksnelheid en versnelling zijn niet afhankelijk van de systeeminstellingen. Als u deze instellingen in het Bamboo-regelpaneel wijzigt, blijven vergelijkbare systeeminstellingen ongewijzigd. Als u echter systeeminstellingen wijzigt, kan dit de instellingen van uw Bamboo-tablet beïnvloeden.

DE AANRAAKFUNCTIES INSTELLEN

Selecteer het tabblad AANRAAKFUNCTIE.

De opties voor aanraakinvoer kunnen worden ingeschakeld of uitgeschakeld en zijn afhankelijk van ondersteuning door de toepassing.

Wijzig de instellingen om de aanraakinvoer aan te passen aan uw voorkeuren. Aanraakhandelingen en bewegingen zijn beschikbaar wanneer u deze selecteert.

U kunt sommige functies (zoals rechtsklikken) met verschillende handelingen of bewegingen uitvoeren, zodat u op meerdere manieren kunt werken.

Zie ook navigeren met aanraking.

Plaats de schermcursor boven een optie om een — demonstratie met animatie van die functie te bekijken.

Als u geen specifieke optie kiest om te bekijken, wordt elke optie van boven naar beneden gedemonstreerd.

DE FUNCTIES VAN UW TABLET EN DE EXPRESSKEYS INSTELLEN

Kies het tabblad TABLET om de tabletoriëntatie in te stellen en de ExpressKeys aan te passen.

Tabletoriëntatie

U kunt de oriëntatie van uw tablet wijzigen door RECHTSHANDIG of LINKSHANDIG te selecteren. Alle aspecten van het tablet voor de geselecteerde optie worden automatisch door het tabletstuurprogramma geconfigureerd. Draai vervolgens uw tablet zodat de oriëntatie overeenkomt met de door u gekozen oriëntatie.

Opmerking: bij de schermen voor aanmelding en het wisselen van gebruiker wordt voor de oriëntatie van het tablet gebruikgemaakt van de standaardoriëntatie die u hebt geselecteerd bij de installatie van het stuurprogramma. Als u de standaardoriëntatie wilt wijzigen, moet u het stuurprogramma opnieuw installeren vanaf de Bamboo-installatie-cd. Zie de oriëntatie van uw tablet configureren.

ExpressKey-functies Selecteer in de keuzemenu's de functie____ die moet worden uitgevoerd wanneer u op een ExpressKey drukt. Uw keuze wordt in het vervolgkeuzemenu of onder het menu weergegeven.

• Standaard is de bovenste toets ingesteld op A ANRAKING AAN/UIT, zodat u de aanraakinvoer eenvoudig kunt uitschakelen als u op de ExpressKey drukt. Druk nogmaals op de ExpressKey om de aanraakinvoer opnieuw in te schakelen. (Bij Bamboo Touch kunt u met de standaardinstelling VOORUIT gaan in internetbrowsers.)
• U kunt de 2e toets van boven gebruiken om T ERUG te gaan in internetbrowsers.
• De standaardinstellingen voor de onderste toetsen zijn K LIKKEN (onderste toets) en RECHTSKLIKKEN (2e toets van onder).

Opmerking: tabletmodellen met alleen een pen bevatten geen ExpressKeys.

DE AANRAAKINVOER UITSCHAKELEN

Kies het tabblad TABLET om aanraakinvoer in en uit te schakelen.

Beschikbaar voor tabletmodellen die zijn geconfigureerd voor pen- en aanraakinvoer.

• Selecteer de optie A LLE INVOER DOOR AANRAKING UITSCHAKELEN als u alleen met de ExpressKeys en de pen wilt werken.
• Schakel deze optie uit als u aanraakinvoer wilt activeren.
• U kunt deze optie ook wijzigen door op een ExpressKey te drukken waaraan de functie AANRAKING AAN/UIT is toegewezen.

Opmerking: als u aanraakinvoer uitschakelt, zijn de tabbladen AANRAAKSNELHEID en AANRAAKFUNCTIE niet langer zichtbaar in het regelpaneel. Schakel aanraakinvoer opnieuw in om deze tabbladen te openen.

HET WERKEN MET DE PEN AANPASSEN

U kunt de pen eenvoudig aanpassen aan uw voorkeuren. Open het Bamboo-regelpaneel met behulp van de pen. U kunt Bamboo aanpassen aan de manier waarop u communiceert met uw tablet en computer wanneer u peninvoer gebruikt.

De gevoeligheid van de gum instellen

De functies van de penknoppen instellen

De gevoeligheid van de punt en dubbelklikken instellen

De tabletprojectie instellen

Het pop-upmenu aanpassen

DE GEVOELIGHEID VAN DE PUNT EN DE GUM EN DE DUBBELKLIKAFSTAND INSTELLEN

Selecteer het tabblad PEN. Gebruik een zachte puntinstelling om brede penseelstreken te maken of te klikken door het tabletlichtjes met de punt aan te raken. Gebruik een harde puntinstelling als u zo nauwkeurig mogelijk dunne lijnen wilt tekenen. Gebruik een zachte guminstelling om met brede streken te gummen of om te klikken door zacht met de gum op het tablet te tikken. Gebruik een harde guminstelling voor een maximale controle tijdens het gummen.

Hiermee wordt de druk aangepast die nodig is om te gummen. Sleep de schuifregelaar naar een -zachtere of hardere instelling.

Hiermee kunt u de druk aanpassen die nodig is om te klikken, te tekenen of te inkten. Sleep de schuifregelaar naar een zachtere of hardere instelling.

Bepaalt de grootte van het dubbelklikgebied en de dubbelkliksnelheid. Een ruimere instelling maakt het dubbelklikken gemakkelijker.

Als u deze optie inschakelt, hoort u een klikgeluid telkens wanneer u met de pen klikt. Zorg dat de luidsprekers van uw computer aanstaan en het volume hoog genoeg staat.

Tips:

Gebruik een iets hogere GEVOELIGHEID VAN PUNT om het volledige drukbereik te bereiken met een lichtere aanraking. In sommige toepassingen kan de pen bij een zachte instelling overgevoelig reageren. De minste druk die op de pen wordt gezet wordt dan vele malen op het scherm uitvergroot. Kies in dat geval voor een hardere instelling bij GEVOELIGHEID VAN PUNT.

Om dubbelklikken gemakkelijker te maken, kunt u het gebied voor dubbelklikken (de dubbelklikafstand) groter maken.

Opmerking: als de dubbelklikafstand groot is, kan dat in sommige tekentoepassingen vertraging veroorzaken bij het begin van penseelstreken. Het kan ook vertraging veroorzaken bij het begin van een sleepactie of een inkstreek. In die gevallen is het raadzaam om een kortere dubbelklikafstand te hanteren en te dubbelklikken met een penknop (zie werken met de penknoppen).

DE FUNCTIES VAN DE PENKNOPPEN INSTELLEN

Selecteer het tabblad PEN om de functies te wijzigen die aan de knoppen op de pen zijn toegewezen. Elke penknop kan diverse muisfuncties simuleren.

Selecteer de functie die moet worden uitgevoerd wanneer u op de bovenste of onderste penknop drukt.

Wanneer u de punt van de pen binnen 7 mm van het tabletoppervlak brengt zonder het tablet aan te raken en op de bovenste of de onderste penknop drukt, wordt de geselecteerde functie uitgevoerd.

Tip: als u sneller wilt dubbelklikken, kunt u een penknop instellen op automatisch dubbelklikken door DUBBELKLIKKEN te selecteren.

U kunt de MODUS VAN DE ZIJSCHAKELAAR aanpassen aan de manier waarop u de pen gebruikt om rechts te klikken of om andere klikfuncties uit te voeren. Klik op de knop GEAVANCEERD voor om de instellingen van de MODUS VAN DE ZIJSCHAKELAAR weer te geven.

• Selecteer Z WEVEND KLIKKEN om klikfuncties uit te voeren zonder met de penpunt het tablet te raken.
• Met K LIK EN TIK kunt u de plaats voor klikfuncties nauwkeurig bepalen. Als deze optie is geselecteerd, moet u eerst de penknop indrukken en daarna met de penpunt het tabletoppervlak aanraken om de klikfunctie uit te voeren. Dit is de standaardinstelling voor tablet-PC's.

DE TABLETPROJECTIE INSTELLEN

Selecteer het tabblad PEN om de tabletprojectie in te stellen. Met de opties van het vak TABLETMODUS kunt u bepalen hoe de bewegingen van de pen op het tablet zich verhouden tot de bewegingen van de schermcursor op het beeldscherm.

Standaard wordt het volledige actieve gebied van het tablet geprojecteerd op het volledige beeldscherm. Als u gebruikmaakt van meerdere beeldschermen, wordt het tablet geprojecteerd op alle beeldschermen. Zie meerdere beeldschermen gebruiken.

De opties van MODUS bepalen hoe de cursor op het scherm beweegt.

- Selecteer P ENMODUS als u wilt dat de beweging van de cursor op het scherm overeenkomt met de positie van de pen op het tablet. Als u de pen ergens op het tablet plaatst, springt de cursor altijd naar het overeenkomstige punt op het scherm. Dit wordt aangeduid als absolute positionering en het is de standaardinstelling voor de pen. Klik op DETAILS... als u de tabletprojectie wilt aanpassen.

- Selecteer M UISMODUS als u de schermcursor wilt verplaatsen met een "vastnemen en verschuiven"-beweging, zoals dat het geval is bij een traditionele muis. Klik op DETAILS... voor de snelheid van de pen in de muismodus instellen.

Opmerking: als u vaak wisselt tussen PENMODUS en MUISMODUS, kunt u de optie MODUSWISSEL... toekennen aan een van uw penknoppen of ExpressKeys.

Als u onder PENMODUS... op de knop DETAILS... klikt, wordt het dialoogvenster DETAILS PENMODUS weergegeven.

Met de opties van het vak SCHERMGEBIED bepaalt u het gebied waarop het tablet wordt geprojecteerd.

• ALLE SCHERMEN. Het tablet wordt geprojecteerd naar het volledige gebied van de beeldschermen. Dit is de standaardinstelling. Zie meerdere beeldschermen gebruiken voor meer informatie.
  • MONITOR. Het tablet wordt geprojecteerd naar het volledige gebied van een enkel beeldscherm.
• GEDEELTE. Het tablet wordt geprojecteerd naar een gedeelte van het beeldscherm. Als u op INSTELLEN... klikt, wordt een dialoogvenster weergegeven waarin u het gedeelte van het schermgebied kunt instellen

Herstelt de standaardinstellingen van het tablet.

Wanneer VERHOUDINGEN FORCEREN niet is ingeschakeld, worden de juiste schaal en de juiste verhoudingen niet gehandhaafd. Het geselecteerde tabletgebied wordt geprojecteerd op het geselecteerde weergavegebied. Als u een cirkel op het tablet tekent, dan verschijnt er mogelijk een ovaal op het scherm. Dit is de standaardinstelling.

Als VERHOUDINGEN FORCEREN is geselecteerd, blijven de correcte verticale en horizontale verhoudingen gehandhaafd. Als u een cirkel op het tablet tekent, verschijnt er een cirkel op het scherm. Afhankelijk van uw instellingen, zijn bepaalde delen van het actieve gebied van het tablet mogelijk niet meer bruikbaar als u deze optie selecteert.

Met de opties van het vak TABLETGEBIED bepaalt u of het volledige of slechts een deel van het tablet wordt geprojecteerd.

• VOLLEDIG. Het volledige actieve gebied van het tablet wordt geprojecteerd. Dit is de standaardinstelling.
- GEDEELTE. Er wordt een gedeelte van het tablet geprojecteerd op het beeldscherm. Als u op INSTELLEN... klikt, wordt een dialoogvenster weergegeven waarin u het gedeelte van het tabletgebied kunt instellen

Opmerking: hoewel Bamboo is geoptimaliseerd voor gebruik met schermen met een breedte-hoogteverhouding van 16:10, worden de standaardinstellingen automatisch aangepast aan andere breedte-hoogteverhoudingen.

In het dialoogvenster DETAILS PENMODUS kunt u het gedeelte van het scherm definiëren waarop het tablet wordt geprojecteerd:

ALLE SCHERMEN

Het beeld wordt weergegeven op het totale gebied van alle beeldschermen. Dit is de standaardinstelling. Zie meerdere beeldschermen gebruiken.

BEELDSCHERM Het beeld wordt weergegeven op het totale gebied van één beeldscherm dat u selecteert.

GEDEELTE

Hierbij kunt u het gedeelte van het scherm kiezen waarop u het beeld van het tablet wilt weergeven. Klik op INSTELLEN... om het dialoogvenster GEDEELTE VAN SCHERM te openen.

Kies een methode om een gedeelte van het scherm te selecteren:

• Versleep de hoeken van de voorgrondafbeelding om het schermgebied te selecteren.
• Selecteer de knop K LIK HIER OM EEN SCHERMGEBIED TE DEFINIËREN en selecteer een schermgebied met de schermcursor. Volg alle — AANWIJZINGEN die op het scherm verschijnen.

Als u een schermgedeelte hebt gedefinieerd, hebt u mogelijk een ander invoerapparaat nodig om toegang te krijgen tot andere delen van het scherm.

GEDEELTE VAN HET TABLETGEBIED

In het dialoogvenster DETAILS PENMODUS kunt u het gedeelte van het tablet definiëren dat naar het tablet wordt geprojecteerd:

VOLLEDIG	Het volledige actieve gebied van het tablet wordt geprojecteerd. Dit is de standaardinstelling.
GEDEELTE	Hierbij kunt u een gedeelte van het actieve gebied van het tablet kiezen om op het scherm weer te geven. Klik op INSTELLEN... om het dialoogvenster GEDEELTE VAN TABLET te openen.

Kies een methode om een gedeelte van het tablet te definiëren:

• Versleep de hoeken van de voorgrondafbeelding om het gedeelte van het tablet te selecteren dat wordt geprojecteerd op het schermgebied.
• Selecteer de knop K LIK OM HET TABLETGEBIED TE DEFINIËREN en selecteer het tabletgebied met uw pen. — Volg alle AANWIJZINGEN die op het scherm verschijnen.

U kunt de versnelling en de snelheid van de schermcursor voor de pen in de MUISMODUS wijzigen door op de knop DETAILS MUISMODUS... te klikken (op het tabblad PEN). Er wordt een dialoogvenster weergegeven waarin u uw aanpassingen kunt maken.

Opmerkingen:

Dit dialoogvenster wordt ook geopend wanneer u een knop instelt op MODUSWISSEL.... Let op: voor de VERSNELLING en de SNELHEID is slechts één instelling mogelijk.

De versnellings- en snelheidsinstellingen in de muismodus zijn afhankelijk van de systeeminstellingen. Als u deze instellingen in het Bamboo-regelpaneel wijzigt, blijven vergelijkbare systeeminstellingen ongewijzigd. Als u echter systeeminstellingen wijzigt, kan dit de instellingen van uw Bamboo-tablet beïnvloeden.

HET POP-UPMENU AANPASSEN

Het pop-upmenu is beschikbaar voor tabletmodellen die zijn geconfigureerd voor zowel pen- als aanraakinvoer.

Selecteer het tabblad POP-UPMENU om het aangepaste menu te maken en de beschikbare functies op te geven die in het menu moeten worden weergegeven.

Wijs de functie POP-UPMENU toe aan een van de penknoppen om het pop-upmenu weer te geven. Telkens wanneer u op die knop drukt, wordt het pop-upmenu weergegeven op de schermcursorpositie.

Kies uit de beschikbare opties in het menu door erop te klikken. Als u het pop-upmenu wilt sluiten zonder een item te kiezen, klikt u ergens buiten het menu.

Selecteer een knopfunctie die u wilt toevoegen aan de lijst in het Pop-upmenu.

Geeft een lijst weer van de functies die aan het pop-upmenu zijn toegevoegd. U wijzigt de volgorde van de items door deze te verslepen. Dubbelklik op een item om het te bewerken.

Hiermee verwijdert u het/de geselecteerde item(s) uit de lijst.

Hiermee worden de instellingen van het tabblad hersteld naar de standaardwaarden.

Belangrijk: hierdoor verwijdert u alle door u gedefinieerde items van het pop-upmenu.

KNOPFUNCTIES

De volgende opties zijn beschikbaar voor de instellingen van de ExpressKeys en de penknoppen. Niet alle opties zijn beschikbaar voor alle knoppen.

FUNCTIE OMSCHRIJVING

KLIKKEN

• KLIKKEN Simuleert een klik met de primaire muisknop. Standaardinstelling voor de penpunt.
• RECHTSKLIKKEN Simuleert één klik met de rechtermuisknop. Er wordt dan een contextmenu weergegeven.
• MIDDENKLIKKEN Simuleert één klik met de middelste muisknop.
• DUBBELKLIKKEN Simuleert een dubbele klik. Dubbelklikken met deze functie is eenvoudiger dan dubbelklikken met twee tikken van de penpunt.
• DUURKLIKKEN Simuleert de linkermuisknop die ingedrukt wordt gehouden. Druk één keer op de apparaatknop om deze functie te activeren. Druk nogmaals op de knop om de functie uit te schakelen. Deze functie is handig om objecten te verslepen of tekstblokken te selecteren.
  • 4E KLIK Simuleert een 4e klik van de muisknop.
  • 5E KLIK Simuleert een 5e klik van de muisknop.
  TERUG Simuleert de opdracht TERUG in browser-toepassingen.
  VOORUIT Simuleert de opdracht VOORUIT in browser-toepassingen.

UITGUMMEN Alleen voor de pen. Hiermee stelt u een knop zodanig in dat, wanneer deze wordt ingedrukt, de penpunt fungeert als gum in toepassingen die de functie GUMMEN ondersteunen. Zie gummen voor informatie over het werken met de gum.

FUNCTIE OMSCHRIJVING

TOETSAANSLAG...

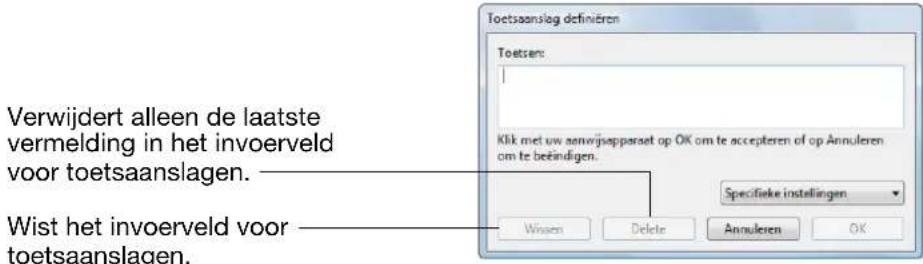

Hiermee kunt u toetsaanslagen simuleren. Selecteer deze optie als u het dialoogvenster TOETSAANSLAG DEFINIËREN wilt weergeven.

Geef een toetsaanslag of toetscombinatie op in het invoerveld voor TOETSAANSLAGEN. Toetsaanslagcombinaties kunnen bestaan uit letters, cijfers, functietoetsen (zoals F3) en modificatietoetsen (zoals SHIFT, ALT of CTRL voor Windows en SHIFT, OPTION, COMMAND en CTRL voor Macintosh).

U kunt ook speciale toetsaanslagen of combinaties van toetsaanslagen selecteren in het vervolgkeuzemenu SPECIFIEKE INSTELLINGEN.

Nadat u een reeks toetsaanslagen hebt opgegeven, klikt u op OK.

Belangrijk: omdat u de ENTER-toets (Windows) en de RETURN-toets (Macintosh) als toetsaanslag kunt selecteren, kunt u deze toetsen niet gebruiken om OK te selecteren. U moet de pen gebruiken om op OK te klikken.

Voer de naam van de toetsaanslagdefinitie in wanneer u hierom wordt gevraagd. De naam wordt weergegeven bij de desbetreffende knop of in de lijst van het pop-upmenu, al naar gelang wat van toepassing is.

Raadpleeg de documentatie van de desbetreffende toepassing om erachter te komen welke toetsaanslagsnelkoppelingen worden ondersteund door een bepaalde toepassing.

MODIFICATIETOETS...

Hiermee kunt u één of meerdere modificatietoetsen simuleren (zoals SHIFT, ALT of CTRL onder Windows, of SHIFT, OPTION, COMMAND of CONTROL onder Macintosh). In veel toepassingen dienen modificatietoetsen om de afmetingen of de positie van objecten te beperken.

Kies een of meer opties voor de modificatietoetsen. Select het vak KLIKKEN indien u telkens wanneer u op de knop van het apparaat drukt een muisklik wilt uitvoeren.

FUNCTIE OMSCHRIJVING

POP-UP MENU	Hiermee kunt u een pop-upmenu op het scherm weergeven. Zie Pop-upmenu aanpassen voor meer informatie.
PANNEN/BLADEREN	Alleen voor de pen. Hiermee kunt u een document of afbeelding in elke gewenste richting binnen het actieve deelvenster positioneren als u de penknop indrukt die op PANNEN/SCROLLEN is ingesteld en u vervolgens de penpunt over het actieve gebied van het tablet beweegt.Wanneer u PANNEN/BLADEREN selecteert, vraagt het dialoogvenster voor de PENBLADERSNELHEID om een bladersnelheid in te stellen in toepassingen die pannen met een grijphandje (pixelniveau) in een document of afbeelding niet ondersteunen.Door deze functie op langzamer in te stellen, wordt de schuifsnelheid verlaagd. Dat is handig bij het werken in close-up en aan details, waarbij u het beeld nauwkeurig moet kunnen bepalen.Als u de penpunt beweegt, wordt het document of de afbeelding verplaatst in de richting van de penbeweging op het tablet.Laat de knop los of neem de penpunt van het tabletoppervlak als u klaar bent.
BUREAUBLAD WEERGEVEN	Minimaliseert alle actieve vensters om een overzichtelijk bureaublad weer te geven.
ANDERE TOEPASSING	Het dialoogvenster voor het overschakelen naar een andere toepassing verschijnt met focus op de volgende actieve toepassing. Op Windows Vista-systemen uitgerust met Aero, wordt Flip 3D geactiveerd met focus op de volgende actieve toepassing.
OPENEN/UITVOEREN...	Opent een dialoogvenster waarin u een specifieke toepassing, een bestand of een script kunt selecteren om te openen.Klik op BLADEREN... om een te starten toepassing, bestand of script te zoeken. Uw selectie verschijnt in het vak TE STARTEN TOEPASSING. Klik op OK om de selectie te bevestigen.
	Het dialoogvenster sluit en de optie OPENEN/UITVOEREN... wordt toegekend aan de apparaatknop. Druk op de apparaatknop om de toegewezen functie te activeren.Indien u een keuze hebt gemaakt voor het Pop-upmenu, wordt dit weergegeven in de lijst van het Pop-upmenu.

FUNCTIE OMSCHRIJVING

AANRAKING AAN/UIT	Beschikbaar voor Bamboo en Bamboo Fun. AANRAKING AAN/UIT is handig als u met de pen werkt en wilt voorkomen dat u uw tablet per ongeluk met uw hand aanraakt (bijv. om per ongeluk rechtsklikken te voorkomen). U kunt de aanraakinvoer tijdelijk uitschakelen door op een ExpressKey te drukken waaraan u de functie AANRAKING AAN/UIT hebt toegewezen. Druk nogmaals op de ExpressKey om de aanraakinvoer opnieuw in te schakelen. Zie ook De functies van uw tablet en de ExpressKeys instellen.
INKTWISSEL	(Macintosh) Hiermee schakelt u de functie INK ANYWHERE van Inkwell in en uit. Door middel van Inkwell wordt uw handschrift automatisch herkend. Uw handschrift wordt vervolgens in tekstindeling omgezet en in een document geplaatst. Deze knopfunctie is alleen beschikbaar als de optie Ink is ingeschakeld. Zie de Help van Macintosh voor informatie over het werken met Inkwell.
TABLET PC
• INVOERPANEEL TABLET-PC	(Tablet-pc's en Windows Vista-systemen die het Tablet PC Invoerpaneel ondersteunen.) Het Tablet PC Invoerpaneel wordt weergegeven als u op een apparaatknop drukt die op deze functie is ingesteld.
• JOURNAL	(Windows Vista- en tablet-pc-systemen met Microsoft Journal.) Hiermee wordt Microsoft Journal geopend.
EXPOSÉ	(Macintosh.) Plaatst alle actieve vensters naast elkaar.
CONSTANTE DRUK	Vergrendelt de druk op het huidige drukniveau tot de knop wordt losgelaten. U kunt bijvoorbeeld schilderen met drukgevoeligheid totdat u het gewenste formaat penseelstreek hebt gevonden. U kunt vervolgens op de knop drukken en blijven schilderen met hetzelfde formaat penseelstreek tot u de knop weer loslaat.
MODUSWISSEL...	Schakelt de peninvoer tussen PENMODUS en MUISMODUS. Zie de snelheid van de pen in de muismodus instellen voor details.
UITGESCHAKELD Schakelt de knopfunctie uit.
STANDAARD	Hiermee worden de standaardinstellingen van de knop hersteld.

PROBLEMEN MET UW BAMBOO?

Het tablet zal meestal probleemloos werken. Mocht u toch een probleem ondervinden, dan raadt Wacom u aan het volgende te doen:

1. Als het stuurprogramma voor uw tablet niet goed wordt geladen, voert u eerst de handelingen uit die in het foutbericht op het scherm worden aanbevolen. Als u daarmee het probleem niet kunt verhelpen, raadpleegt u de procedures voor het oplossen van problemen in dit hoofdstuk.
2. Raadpleeg de probleemoplossingstabellen. Uw probleem wordt er wellicht in beschreven, en u kunt de voorgestelde oplossing uitproberen.
3. Open het Leesmij-bestand van uw tablet voor de meest recente informatie.
4. Test uw tablet en pen (indien aanwezig). Zie tablet testen.
5. Als er zich een compatibiliteitsconflict voordoet tussen Bamboo en een nieuw hardware- of softwareproduct, raadpleegt u stuurprogramma downloaden voor informatie over het downloaden van nieuwe stuurprogramma's. Wacom werkt het stuurprogramma regelmatig bij om de compatibiliteit met nieuwe producten te garanderen.
6. Lees de veelgestelde vragen (FAQ's) op de Wacom-website voor uw regio.
7. Als de in deze handleiding vermelde suggesties het probleem niet verhelpen, neemt u contact op met de technische ondersteuning van Wacom. Raadpleeg het gedeelte technische ondersteuning en het Leesmij-bestand voor informatie over waar u in uw regio terecht kunt voor ondersteuning.

Tablet testen

Een pen testen

Probleemoplossingstabellen

Technische ondersteuning

Stuurprogramma downloaden

TABLET TESTEN

1. Schakel uw computer in en wacht tot het systeem volledig is geladen.

2. Controleer de verbinding. Het statuslampje op het tablet brandt wanneer het tablet correct is aangesloten en door de computer als USB-apparaat is geregistreerd. Als dat niet het geval is:

3. Controleer u of de USB-kabel goed is aangesloten op een actieve USB-poort op de computer.

4. Controleer of de USB-kabel van uw tablet is beschadigd.

5. Als u het tablet op een USB-hub aansluit (of op een hub-apparaat zoals een toetsenbord met USB-poorten), controleert u of de USB-hub juist op de computer is aangesloten en actief is.

6. Als het statuslampje niet gaat branden nadat u de computer hebt ingeschakeld en deze volledig is opgestart, is de USB-poort wellicht niet actief. Controleer of u het tablet hebt aangesloten op een actieve USB-poort.

7. Sluit het tablet op een andere USB-poort aan of op de USB-poort van een andere computer.

8. Controleer de aanraak- en peninvoer:

- Controleer de aanraakinvoer_. Probeer de schermcursor te bewegen door uw vinger over het tabletoppervlak te bewegen. Tik vervolgens op een item om dit te selecteren. Het statuslampje moet helder branden als u het actieve gebied van uw tablet aanraakt.

Als het stuurprogramma voor uw tablet niet goed wordt geladen, worden algemene aanraakbewegingen wel herkend, maar andere handelingen en bewegingen niet. Als het stuurprogramma niet goed wordt geladen, werken van de onderste twee ExpressKeys alleen de standaardinstellingen voor KLIKKEN (onderste toets) en RECHTSKLIKKEN (tweede toets van onder). Als de bewegingen niet worden herkend en de ExpressKeys niet werken, plaatst u de Bamboo-installatie-cd in uw computer en installeert u het stuurprogramma voor uw tablet.

- Controleer de peninvoer. Als uw tablet is voorzien van een pen en het stuurprogramma van uw tablet niet goed wordt geladen, kunt u geen peninvoer gebruiken. (Hebt u een tabletmodel met alleen een pen, dan kunt u de penpunt gebruiken om de schermcursor te bewegen en te klikken. U kunt ook de penknoppen gebruiken voor KLIKKEN (onderste knop) en RECHTSKLIKKEN (bovenste knop), maar u kunt geen andere penfuncties gebruiken.) Plaats de Bamboo-installatie-cd in uw computer en installeer het stuurprogramma voor uw tablet. Zie ook een pen testen.

1. Controleer de ExpressKeys (indien aanwezig). Controleer de ExpressKeys door deze één voor één in te drukken. Elke keer als u een ExpressKey indrukt en er geen aanraak- of peninvoer is, moet het statuslampje helder branden. Open vervolgens het Bamboo-regelpaneel en selecteer het tabblad TABLET. Klik op de knop STANDAARD om de standaardinstellingen van het tablet te herstellen.

2. Druk op de bovenste ExpressKey om aanraakinvoer in en uit te schakelen. (Voor Bamboo Touch: open uw internetbrowser en klik op een paar koppelingen. Klik vervolgens op de desbetreffende browserknop om terug te gaan. Druk op de bovenste ExpressKey om vooruit te gaan in de browser.)

3. Open uw internetbrowser en klik op een paar koppelingen. Druk op de tweede ExpressKey van boven om terug te gaan in de browser.
4. Plaats de schermcursor boven een item, zoals een lege map op uw bureaublad, en druk op de onderste ExpressKey om te klikken.

5. Plaats de schermcursor boven een item, zoals een lege map op uw bureaublad, en druk op de tweede ExpressKey van onder om rechts te klikken.

6. Indien een of meerdere tests geen goed resultaat opleveren, is uw hardware wellicht defect. Zie technische ondersteuning.

7. Gebruik na de test het Bamboo-regelpaneel om uw tablet te configureren voor elke willekeurige aangepaste instelling die u eerder hebt gebruikt.

EEN PEN TESTEN

1. Voer eerst de procedures voor tablet testen uit.

2. Controleer de pen door het Bamboo-regelpaneel te openen en het tabblad P EN te selecteren. Klik op de knop STANDAARD om de standaardinstellingen van de pen te herstellen. Vervolgens:

3. Raak met de penpunt en daarna met de gum (indien aanwezig) het actieve gebied van het tablet aan. Elke keer wanneer de punt of de gum contact maakt met het tabletoppervlak, moet het statuslampje van het tablet helder branden.

4. Houd zonder druk op de penpunt uit te oefenen de penpunt op ongeveer 7 mm van het oppervlak van het tablet en druk de penknoppen één voor één in. Telkens wanneer u een penknop indrukt, moet het statuslampje helder branden.

5. Beweeg de pen over het actieve gebied van het tablet zonder dat het oppervlak wordt aangeraakt. De schermcursor hoort zich dan in dezelfde richting over uw monitor of beeldscherm te verplaatsen.

6. Indien een of meerdere tests geen goed resultaat opleveren, is uw hardware wellicht defect. Zie technische ondersteuning.

7. Gebruik na de test het Bamboo-regelpaneel om uw tablet en de pen te configureren voor elke willekeurige aangepaste instelling die u eerder hebt gebruikt.

Raadpleeg de volgende tabellen als u problemen ondervindt met uw Bamboo-tablet of -pen (indien aanwezig). Uw probleem wordt er wellicht in beschreven en u kunt de voorgestelde oplossingen uitproberen. Raadpleeg het Leesmij-bestand voor de meest recente informatie over probleemoplossing.

Ga voor meer informatie naar de website van Wacom: http://www.wacom.com/productsupport.

Algemene problemen

Problemen met aanraakinvoer

Problemen met peninvoer

Windows-specifieke problemen

Mac-problemen

ALGEMENE PROBLEMEN

Er is geen USB-poort op de computer beschikbaar.	Controleer of er een USB-poort beschikbaar is op een USB-hub-apparaat. Als dat niet zo is, dient u een USB-hub of USB-kaart toe te voegen.
Het statuslampje van het tablet is niet verlicht.	Controleer of de USB-kabel van het tablet juist is aangesloten op een actieve USB-poort. Als u het tablet op een USB-hub-apparaat aansluit, moet u controleren of de hub is aangesloten op een actieve USB-poort en of de hub actief is.
De computer schakelt niet over op stand-by bij als u een tablet gebruikt dat is geconfigureerd voor peninvoer.	Als u de pen niet gebruikt, neemt u deze weg van het tablet. Anders blijft het tablet gegevens versturen, en kan de stand-bystand van de computer niet worden ingeschakeld.Opmerking: omdat sommige voorwerpen van metaal of ander geleidend materiaal er ook voor kunnen zorgen dat het tablet gegevens verzendt, dient u het tabletoppervlak vrij te houden van voorwerpen als u het niet gebruikt.
De schermcursor is niet stabiel en springt over het scherm bij gebruik van het tablet.	In sommige gevallen kunnen de radiofrequenties van een computerbeeldscherm of een radio voor storingen zorgen. Als er zich storingen voordoen, plaatst u het tablet op minstens 15 cm van het scherm of stelt u een andere vernieuwingsfrequentie of resolutie in.
Het tablet is ingesteld op RECHTSHANDIG (of LINKSHANDIG), maar op het aanmeldscherm lijkt het tablet ondersteboven te werken.	Installeer het stuurprogramma opnieuw vanaf de Bamboo-installatie-cd en wijzig de standaardoriëntatie van het tablet. Zie de oriëntatie van uw tablet configureren voor details.

PROBLEMEN MET AANRAAKINVOER

De aanraakinvoer werkt niet.	U kunt de aanraakinvoer opnieuw inschakelen door op een ExpressKey te drukken die is ingesteld op AANRAKING AAN/UIT. U kunt ook het Bamboo-regelpaneel openen en op het tabblad TABLET klikken. Zorg dat de optie ALLE INVOER DOOR AANRAKING UITSCHAKELEN is uitgeschakeld.
De aanraakinvoer lijkt niet volledig te werken. De schermcursor beweegt wel, maar ingewikkeldere handelingen of bewegingen werken niet.	Als het stuurprogramma voor uw tablet niet goed wordt geladen, worden algemene aanraakbewegingen wel herkend, maar andere handelingen en bewegingen niet. Als het stuurprogramma niet goed wordt geladen, werken van de onderste twee ExpressKeys alleen de standaardinstellingen voor KLIKKEN (onderste toets) en RECHTSKLIKKEN (tweede toets van onder). Plaats de Bamboo-installatie-cd in uw computer en installeer het stuurprogramma voor uw tablet.
Het tablet herkent twee vingers niet goed.	Als u uw vingers te dicht bij elkaar houdt, herkent uw tablet twee vingers mogelijk als één vinger. Plaats uw vingers iets verder uit elkaar.
In Adobe Photoshop kan niet worden in- en uitgezoomd.	Als de zoomfuncties niet goed werken in Photoshop, controleert u of de functie ZOOMEN SCHUIFWIEL is geselecteerd in de VOORKEUREN van Photoshop.
In Adobe Photoshop werken de bewegingen voor scrollen en pannen niet goed.	Als de bewegingen voor aanraakinvoer niet goed werken in Photoshop, controleert u of de functie ZOOMEN SCHUIFWIEL is geselecteerd in de VOORKEUREN van Photoshop.
De bewegingen voor draaien werken niet consistent of helemaal niet.	Draaien werkt mogelijk niet bij alle toepassingen op dezelfde manier. De rotatiefunctie kan bijvoorbeeld in alle richtingen werken, in stappen van 90 ° of helemaal niet.Voor de beste herkenning van deze beweging plaatst u uw vingers diagonaal op het tabletoppervlak en houdt u ze ten minste 25 mm uit elkaar.
De tabbladenAANRAAKSNELHEID enAANRAAKFUNCTIE zijn niet zichtbaar in het regelpaneel.	Ga naar het tabblad TABLET en schakel de optie ALLE INVOER DOOR AANRAKING UITSCHAKELEN uit. Als u AANRAKING AAN/UIT aan een ExpressKey hebt toegewezen, kunt u op deze ExpressKey drukken om de tabbladen weer in te schakelen.

PROBLEMEN MET PENINVOER

De pen kan de schermcursor niet positioneren of werkt helemaal niet.	Als het stuurprogramma van uw tablet niet goed wordt geladen, is peninvoer niet beschikbaar.Voor tabletmodellen voor zowel pen- als aanraakinvoer worden de algemene aanraakbewegingen wel herkend, maar andere handelingen en bewegingen niet. Als het stuurprogramma niet goed wordt geladen, werken van de onderste twee ExpressKeys alleen de standaardinstellingen voor KLIKKEN (onderste toets) en RECHTSKLIKKEN (tweede toets van onder).Hebt u een tabletmodel met alleen een pen, dan kunt u de penpunt gebruiken om de schermcursor te bewegen en te klikken. U kunt ook de penknoppen gebruiken voor KLIKKEN (onderste knop) en RECHTSKLIKKEN (bovenste knop), maar u kunt geen andere penfuncties gebruiken.Plaats de Bamboo-installatie-cd in uw computer en installeer het stuurprogramma voor uw tablet.
De pen kan niet tekenen of inkten met drukgevoeligheid.	In sommige toepassingen moet de functie voor drukgevoeligheid in de toepassing of het geselecteerde invoerapparaat eerst worden ingeschakeld.
Klikken gaat moeilijk. Open het	Bamboo-regelpaneel en open het tabblad P EN. Stel een lagere PUNTGEVOELIGHEID in.Selecteer de optie KLIKGELUID (schakel het selectievakje in). Zo kunt u horen wanneer de pen een muisklik registreert. Om het effect van de instelling KLIKGELUID te horen, moet u de luidsprekers aanzetten en een hoorbaar volume instellen met de volumeregelaar.
Dubbelklikken gaat moeilijk.	Zorg dat u twee keer snel achter elkaar op dezelfde plaats op het actieve tabletgebied klikt.Het wordt aanbevolen om te dubbelklikken met een penknop (bekijk de technieken in klikken).Open het Bamboo-regelpaneel en open het tabblad PEN.Vergroot de DUBBELKLIKAFSTAND.Stel een lagere PUNTGEVOELIGHEID in.Voor Windows: stel uw systeem zo in dat u programma's kunt starten door eenmaal te klikken. Zieklikken.
De pen selecteert alles en blijft aan het selecteren.	Open het Bamboo-regelpaneel en open het tabblad PEN. Verschuif de knop op de schuifbalk GEVOELIGHEID VAN PUNT naar KRACHTIG.Raadpleegeen pen testenals dit niet helpt.
De gum (indien aanwezig) selecteert alles of blijft gummen.	Open het Bamboo-regelpaneel en open het tabblad PEN. Verschuif de knop op de schuifbalk GEVOELIGHEID VAN GUM naar KRACHTIG.Raadpleegeen pen testenals dit niet helpt.
U ziet een vertraging op het scherm aan het begin van pen- of inkstreken.	Open het Bamboo-regelpaneel en open het tabblad PEN. Verklein de DUBBELKLIKAFSTAND.

BAMBOO ^TM

Inhoud

Index

60

U moet hard op de pen drukken om te klikken, te tekenen of te schrijven.	Open het Bamboo-regelpaneel en open het tabblad PEN. Verschuif de knop op de schuifbalk GEVOELIGHEID VAN PUNT naar ZACHT.
De punt van de pen functioneert niet.	Zorg ervoor dat u de originele meegeleverde pen gebruikt. Andere pennen werken mogelijk niet correct op het Bamboo-tablet.Zie een pen testen voor informatie over de werking van de pen. Indien een of meerdere tests geen goed resultaat opleveren, is uw hardware wellicht defect.
De schermcursor springt terug.	Plaats de pen niet op het tablet als u deze niet gebruikt of als u een ander aanwijsapparaat gebruikt. Als u de pen op het tablet laat liggen, kan dat de positie van de schermcursor beïnvloeden wanneer u een ander invoerapparaat gebruikt.
De bovenste of onderste penknop werkt niet.	Druk op de penknop wanneer de penpunt zich op minder dan 7 mm van het actieve gebied van het tablet bevindt, zonder op de penpunt te drukken.Klik in het Bamboo-regelpaneel op het tabblad PEN op de knop GEAVANCEERD. Als KLIK EN TIK is geselecteerd, moet u eerst de penknop indrukken en daarna met de penpunt het tabletoppervlak aanraken om een klikfunctie uit te voeren. Zie de functies van de penknoppen instellen.Controleer in het Bamboo-regelpaneel of de penknop is ingesteld op de gewenste functie.Zie een pen testen voor informatie over de werking van de pen. Indien een of meerdere tests geen goed resultaat opleveren, is uw hardware wellicht defect.
Het lukt niet de cursor naar de gewenste plaats op het scherm te brengen of getekende lijnen verschijnen niet op de plaats waar de cursor zich in de grafische toepassing bevindt.	Open het Bamboo-regelpaneel. Controleer of de PENMODUS is ingeschakeld. Als dit het probleem niet verhelpt, klikt u op de knop STANDAARD om terug te keren naar de standaardinstellingen voor de tablet-schermprojectie. Indien het probleem nog steeds niet verholpen is, verwijdert u de voorkeursinstellingen van het tablet (zie Windows-specifieke problemen of Mac-problemen voor meer informatie).

WINDOWS-SPECIFIEKE PROBLEMEN

De voorkeursinstellingen van het tablet zijn mogelijk beschadigd of u wilt de fabrieksinstellingen van alle instellingen herstellen.

Verwijder de voorkeursinstellingen van het tablet als volgt:

Sluit eerst alle geopende toepassingen. Klik op het pictogram START en selecteer ALLE PROGRAMMA'S. Selecteer BAMBOO en BAMBOO-HULPPROGRAMMA VOOR HET VOORKEURENBESTAND. Klik in het dialoogvenster dat nu wordt weergegeven op MIJN VOORKEUREN VERWIJDEREN om de voorkeuren van de huidige gebruiker te verwijderen.

Als u de voorkeuren van meerdere gebruikers in Windows Vista of XP wilt verwijderen, klikt u op de knop VERWIJDEREN onder Alle gebruikersvoorkeuren. U hebt beheerdersrechten nodig om de voorkeuren van alle gebruikers te verwijderen. Start alle geopende toepassingen die het tablet herkennen opnieuw op.

Als u eerder een back-up van uw bestand met voorkeursinstellingen hebt gemaakt, kunt u de tabletvoorkeuren eenvoudig herstellen door op de knop HERSTELLEN... onder Mijn voorkeuren te klikken.

MAC-PROBLEMEN

Bij het opstarten verschijnt er een mededeling dat het stuurprogramma niet kan worden geladen of dat er geen tabletvoorkeursinstellingen zijn ingevoerd.

Er is bij het opstarten geen tablet gevonden. Controleer of de USB-interfacekabel goed is aangesloten op een actieve USB-poort op de computer. Controleer ook of het statuslampje van het tablet wordt verlicht. Als u het tablet hebt aangesloten op een USB-hub, controleer dan of de hub aangesloten en actief is.

Selecteer de map HULPPROGRAMMA'S in het menu GA en start SYSTEEMPROFIEL. Selecteer USB in het gedeelte HARDWARE van de INHOUDlijst. Nu moet er een USB-tabletmodel van Wacom verschijnen. Als er geen tabletmodel wordt weergegeven, controleer dan of de USB-kabel goed is aangesloten of probeer het tablet aan te sluiten op een andere USB-poort.

Indien het probleem nog steeds niet verholpen is, neemt u contact op met Wacom voor technische ondersteuning. Zie technische ondersteuning.

De voorkeursinstellingen van het tablet zijn mogelijk beschadigd of u wilt de fabrieksinstellingen van alle instellingen herstellen.

Verwijder de tabletvoorkeuren. Open eerst de hoofdmap TOEPASSINGEN. Open vervolgens de map TABLET en voer het hulpprogramma BAMBOO VERWIJDEREN uit.

• E é n g. Zodrb het hulpprogrammarstart, selecteert u HUIDIGE GEBRUIKER en klikt u op de knop VERWIJDEREN. Meld u af en weer aan. Wanneer het stuurprogramma wordt geladen, wordt er een nieuw bestand met voorkeursinstellingen gemaakt met de fabrieksinstellingen.
• Meerdere gebruikers. Zodra het hulpprogramma start, selecteert u ALLE GEBRUIKERS en klikt u op de knop VERWIJDEREN. Meld u af en weer aan. Wanneer het stuurprogramma wordt geladen, worden er nieuwe voorkeurenbestanden gemaakt met de fabrieksinstellingen.

Als u eerder een back-up van uw bestand met voorkeursinstellingen hebt gemaakt, kunt u de tabletvoorkeuren voor de HUIDIGE GEBRUIKER of ALLE GEBRUIKERS eenvoudig herstellen door op de knop HERSTELLEN... in het hulpprogramma te klikken.

Opmerking: verwijder het bestand BAMBOO.PREFPANE niet handmatig uit de map BIBLIOTHEEK PREFERENCE PANES. Dit bestand mag alleen worden verwijderd wanneer de stuurprogrammasoftware van het tablet wordt verwijderd en alleen wanneer daarvoor het hulpprogramma BAMBOO VERWIJDEREN wordt gebruikt.

Inkwell werkt niet goed met het tablet.

Er is mogelijk een probleem met de voorkeursinstellingen van Inkwell. Verwijder het beschadigde bestand met voorkeursinstellingen als volgt. Deze voorkeursinstellingen worden weer ingeschakeld wanneer u de handschriftherkenning inschakelt.

1. Kies in het Apple-menu de optie S YSTEEMVOORKEUREN. Kies in dit menu TOON ALLES en vervolgens INKT. Schakel de handschriftherkenning uit.

2. Kies de THUISMAP in het menu GA. Open de mappen BIBLIOTHEEK en PREFERENCES. Verwijder vervolgens de volgende voorkeuren:

1. Ga terug naar S YSTEEMVOORKEUREN en INK en schakel de handschriftherkenning weer in.

2. Test de Inkwell-functie met uw tablet en pen.

3. Indien dit uw probleem niet heeft verholpen, neemt u contact op met Apple Service & Support. Wacom is niet de fabrikant van de Inkwell-software en is beperkt in haar vermogen om softwaretoepassingen van derden te ondersteunen.

Als u een probleem ondervindt met uw tablet, raadpleegt u eerst de installatiegids om na te gaan of het tablet correct is geïnstalleerd. Lees vervolgens de procedures voor probleemoplossing.

Als u geen oplossing vindt in deze handleiding, kunt u op de Bamboo-installatie-cd in het Leesmij-bestand voor het door u gebruikte platform zoeken naar bijgewerkte informatie voor uw probleem. U kunt ook de Veelgestelde vragen (FAQ's) raadplegen op de website van Wacom voor uw regio.

Als u over een internetverbinding beschikt, kunt u de meest recente stuurprogramma's downloaden van de website van Wacom voor uw regio. Zie stuurprogramma downloaden.

Als het niet lukt het probleem te verhelpen en u vermoedt dat uw tablet niet correct werkt, neemt u contact op met de technische ondersteuning van Wacom in het gebied waar u het product hebt aangeschaft. U vindt de contactgegevens in het Leesmij-bestand op de Bamboo-installatie-cd.

Als u belt, moet u voor uw computer zitten en de volgende informatie bij de hand hebben:

• deze handleiding;
• het serie- en modelnummer van het tablet (op de onderzijde van het tablet);
• het versienummer van het stuurprogramma (zie de Bamboo-installatie-cd of het Bamboo-regelpaneel.)
• het merk en model van uw computer en de versie van het besturingssysteem;
• een overzicht van de randapparaten die op uw computer zijn aangesloten;
• de toepassing waarin zich het probleem heeft voorgedaan en de versie van deze toepassing;
• De exacte tekst van de foutberichten die op uw beeldscherm werden weergegeven;
• Wat er gebeurd is en wat u deed op het moment dat het probleem zich voordeed;
• Hoe u hebt geprobeerd het probleem op te lossen.

STUURPROGRAMMA DOWNLOADEN

Wacom werkt het stuurprogramma regelmatig bij om de compatibiliteit met nieuwe producten te garanderen. Als er een compatibiliteitsconflict bestaat tussen Bamboo en nieuwe hardware of software, kan het nuttig zijn een nieuw stuurprogramma voor het Wacom-tablet (indien beschikbaar) te downloaden.

VS, Canada, Midden- en Zuid-Amerika

Internet: http://www.wacom.com/productsupport Software-updates.

Europa, Midden-Oosten en Afrika

Internet: http://www.wacom.eu/downloads Software-updates.

Japan

Internet: http://tablet.wacom.co.jp/download/down1.html Software-updates.

(Japans)

Azië - Stille Oceaan (Engels)

Internet: http://www.wacom-asia.com Software-updates.

(Engels)

China

Internet: http://www.wacom.com/productinfo Software-updates.

(Vereenvoudigd Chinees)

Korea

Internet: http://www.wacomkorea.com Software-updates.

(Koreaans)

Taiwan

Internet: http://www.wacom.com.tw Software-updates.

In dit gedeelte vindt u tips over hoe u uw Bamboo in topvorm houdt, de procedure voor het verwijderen van de tabletsoftware van uw systeem, informatie over digitaal inkten, uw licentie en garanties en nog veel meer.

Uw Bamboo onderhouden

De penpunt vervangen

Software verwijderen

Mogelijkheden van de pen en digitale inkt in Windows Vista

Over het Tablet PC Invoerpaneel van Windows Vista

Productspecificaties

Productinformatie

Onderdelen en accessoires bestellen

Radio- en televisie-interferentie

Voorzorgsmaatregelen

Licentie en garanties (wereldwijd, behalve voor Europa, Afrika en het Midden-Oosten)

Voorwaarden licentiegarantie (Europa, Afrika en het Midden-Oosten)

UW BAMBOO ONDERHOUDEN

Houd het tabletoppervlak en de pen (indien aanwezig) van uw Bamboo schoon. Stof en vuil op de pen kan slijtage van het tabletoppervlak veroorzaken. Als u het tabletoppervlak en de pen regelmatig schoonmaakt met een zachte, vochtige doek gaan deze langer mee. U kunt de verschillende onderdelen ook schoonmaken met een doek die bevochtigd is met een met water verdunde, zeer zachte, niet schurende zeep. Gebruik geen vluchtige producten zoals verfverdunner of benzeen, omdat deze de kunststof behuizing kunnen beschadigen.

Bewaar uw Bamboo-tablet op een schone en droge plaats en vermijd grote temperatuurschommelingen. Kamertemperatuur wordt aanbevolen. Bovendien kunnen uw Bamboo-tablet en -pen (indien aanwezig) niet worden gedemonteerd. Als u de pen probeert open te draaien, kan deze breken. De garantie vervalt als u het product opent.

Belangrijk: let erop dat u nooit vloeistof op het tablet of op de pen morst. Let er in het bijzonder op dat de ExpressKeys van uw tablet of de penknoppen, de punt en de gum (indien aanwezig) niet nat worden. Deze componenten bevatten gevoelige elektronische onderdelen die defect kunnen raken als hier vloeistoffen in terecht kommen.

DE PENPUNT VERVANGEN

De penpunt slijt bij normaal gebruik. Door overmatige druk kan deze sneller verslijten. Vervang de penpunt wanneer deze te kort (minder dan 1 mm) of stomp wordt.

1. Pak de oude penpunt vast met de penpuntverwijderaar, een pincet, tangetje of soortgelijk instrument en trek de punt recht uit de pen.

Penpunt 1 mm of minder)

1. Schuif het uiteinde van de nieuwe penpunt recht in de penhouder. Duw de penpunt zo ver mogelijk naar binnen.

Waarschuwing: verstikkingsgevaar. Let erop dat kinderen de penpunt of het knoppengedeelte niet inslikken De penpunt of het knoppengedeelte kan namelijk losraken als kinderen hierop bijten.

Voor informatie over het bestellen van vervangende onderdelen, raadpleegt u onderdelen en accessoires bestellen.

Belangrijk: plaats de pen in de houder wanneer u de pen niet gebruikt of leg de pen plat op uw werktafel. Plaats eerst het pengedeelte met de gum in de opening. Om te voorkomen dat de penpunt zijn gevoeligheid verliest, dient u de pen zodanig te bewaren dat deze niet op de punt of gum (indien aanwezig) rust.

SOFTWARE VERWIJDEREN

Volg de procedure voor uw besturingssysteem om het stuurprogramma van uw tablet van uw systeem te verwijderen.

Belangrijk: wanneer u de software van uw tablet van uw systeem verwijdert, verliest uw tablet een groot deel van zijn functionaliteit. U kunt het wel blijven gebruiken als muisapparaat.

Windows Vista: klik op de knop START van Windows en selecteer CONFIGURATIESCHERM. Klik in het CONFIGURATIESCHERM op EEN PROGRAMMA VERWIJDEREN. Selecteer BAMBOO in het dialoogvenster dat wordt weergegeven.

Klik op INSTALLATIE ONGEDAAN MAKEN en volg de aanwijzingen om het tabletstuurprogramma te verwijderen. (Geef uw beheerdersgebruikersnaam en wachtwoord in als daarom gevraagd wordt.)

Windows XP of XP x64: klik op START. Selecteer CONFIGURATIESCHERM. Selecteer SOFTWARE. Kies in het dialoogvenster SOFTWARE de optie BAMBOO en klik op de knop VERWIJDEREN. Volg de aanwijzingen op het scherm om het stuurprogramma van het tablet te verwijderen.

Macintosh: kies PROGRAMMA's in het menu GA en open de map BAMBOO. Dubbelklik op het pictogram BAMBOO VERWIJDEREN en selecteer de knop TABLETSOFTWARE VERWIJDEREN. Voer de beheerdersgebruikersnaam en het wachtwoord in. Nadat de tabletsoftware is verwijderd, klikt u op OK.

MOGELIJKHEDEN VAN DE PEN EN DIGITALE INKT IN WINDOWS VISTA

Microsoft Windows Vista biedt uitgebreide ondersteuning voor peninvoer*. Als u Bamboo gebruikt op een computer waarop Windows Vista wordt uitgevoerd, hebt u de beschikking over krachtige functies om aantekeningen te maken, handschriften te herkennen, snel te navigeren, en andere opties voor digitaal inkten voor snelle, intuïtieve resultaten met de pen.

• Aantekeningen maken.____ Gebruik de pen om notities en snelle schetsen te maken in Microsoft Journal. Journal simuleert een notitieboekje, maar dan met de voordelen van het digitaal maken van aantekeningen. U kunt kiezen uit een scala aan pen- en markeergereedschap, inclusief een gum die gemakkelijk wordt geactiveerd via de gum (indien aanwezig) van de pen. Journal bevat een krachtige zoekmachine die zelfs in staat is om uw handgeschreven tekst op te zoeken.
• Handschriftherkenning. Windows Vista beschikt over krachtige functies om handschriften te herkennen. Hierdoor kunt u de pen gebruiken om snel overal handgeschreven informatie in te voeren waar de computer getypte invoer accepteert. U kunt op elk gewenst moment handgeschreven tekst in getypte tekst omzetten.
• Bewegingen. Gebruik de pen om eenvoudige schrijfbewegingen op het tablet te maken waarmee aanpasbare acties om te navigeren, bewerken en andere functies kunnen worden gestart. Selecteer het tabblad SNELLE PENBEWEGINGEN in het regelpaneel PEN- EN INVOERAPPARATEN om uw bewegingen aan te passen.
• Digitale inkt in Microsoft Office 2007. Gebruik de pen om optimaal gebruik te maken van de uitgebreide hulpmiddelen voor digitaal markeren en digitale inkt in Microsoft Office 2007-toepassingen die onder Windows Vista worden uitgevoerd. In de desbetreffende toepassingen staan op het tabblad CONTROLEREN hulpmiddelen met een uitgebreide set opties voor inkten. Voor snelle toegang kunt u specifieke hulpmiddelen voor inkten toevoegen aan de werkbalk Snelle toegang boven aan elke toepassing.

Als u de pen in Microsoft Windows Vista optimaal wilt gebruiken, is het verstandig om de meegeleverde documentatie te bestuderen, inclusief het trainingsmateriaal van Windows Vista en de Tablet PC-zelfstudie. Vanuit het menu START van Vista kunt u de pentraining voor Tablet PC starten via ALLE PROGRAMMA'S, TABLET PC, en OEFENEN MET TABLET PC-PEN.

Opmerking: met de volgende oplossingen in het stuurprogramma voor uw Wacom-tablet kunt u beter tekenen in Vista:

• De snelle penbewegingen en de functies met “ingedrukt houden om met de rechtermuisknop te klikken” van Vista zijn in de meeste grafische toepassingen die de Wintab-API gebruiken, uitgeschakeld.
• Er is geen drukgevoeligheid in Journal en andere Vista-functies voor inkt als zowel de snelle penbewegingen als de functies met "ingedrukt houden om met de rechtermuisknop te klikken" zijn uitgeschakeld in het configuratiescherm PEN- EN INVOERAPPARATEN in Vista.

* Penfuncties beschikbaar in alle versies van Windows Vista met uitzondering van Vista Home Basic.

OVER HET TABLET PC INVOERPANEEL VAN WINDOWS VISTA

Met het Invoerpaneel kunt u handschrift of een schermtoetsenbord gebruiken om direct tekst in te voeren. Er zijn een aantal mogelijkheden om het Invoerpaneel te activeren:

• Klik op het pictogram Invoerpaneel dat verschijnt als u de schermcursor in een tekstinvoergebied beweegt.
• Klik op het tabblad Invoerpaneel, dat zich standaard aan de linkerzijde van het weergavescherm bevindt.
• Klik op het pictogram Tablet PC Invoerpaneel op de Windows-taakbalk. Indien het pictogram niet zichtbaar is, klik dan met de rechtermuisknop op de taakbalk, selecteer WERKBALKEN en TABLET PC INVOERPANEEL.

Het invoerpaneel aanpassen:

1. Open eerst het invoerpaneel en klik vervolgens op E XTRA in de menubalk.
2. Selecteer O PTIES om het dialoogvenster Opties invoerpaneel te openen.
3. Pas de instellingen van het invoerpaneel aan uw persoonlijke voorkeur aan.

Om uw Bamboo in Microsoft Windows Vista en Office 2007 optimaal te kunnen gebruiken, is het verstandig om de meegeleverde documentatie te bestuderen. Doe uw voordeel met het trainingmateriaal van Windows Vista en de Tablet PC-zelfstudie, verkrijgbaar bij Microsoft.

U kunt ook onze Wacom-website bezoeken op www.wacom.com/vista voor meer informatie over het gebruik van de pen in Windows Vista.

PRODUCTSPECIFICATIES

ALGEMENE SPECIFICATIES

Verhouding 16 : 10

Coördinaatresolutie, pen 100 lpmm (2540 lpi)

Resolutie aanraakinvoer 4 lpmm (101,6 lpi)

Precisie (pen) +/- 0,25 mm

Precisie, aanraken +/- 2,0 mm

Hoogte pendetectie 16 mm

Gemiddelde leeshoogte pen 7 mm

Registratiesnelheid, pen 133 punten per seconde, maximaal

Registratiesnelheid, aanraken 50 punten per seconde, maximaal

Toetsaanslag ExpressKeys

Ca. 0,25 mm, indien aanwezig

Interface

USB

Connector

USB type A

Kabellengte

1,5 m

Stroomvereisten

5 V gelijkstroom, 70 mA of minder, via USB-poort

Bedrijfstemperatuur 5 tot 40°C

Opslagtemperatuur

-15 tot +55 °C

Relatieve vochtigheid bij gebruik

30% tot 80% niet-condenserend

Relatieve vochtigheid bij opslag

30% tot 85% niet-condenserend

Certificering en conformiteit

FCC klasse B, Industry Canada klasse B, CE, VCCI klasse B, BSMI, C-Tick, MIC, GOST-R, RoHs-richtlijn 2002/95/EC van de Europese Unie, Chinese RoHS

BAMBOO TOUCH-TABLET (MODEL CTT-460)

Actief aanraakgebied (B x D)

Ca. 208,4 x 137,6 x 7,5 mm, zonder rubberen voetjes

Gewicht

Ca. 210 g (0,46 lb)

BAMBOO-TABLET (MODEL CTH-460)

Actief aanraakgebied (B x D)

Actief gebied pen (B x D) 147,2 x 92,0 mm

Afmetingen (B x D x H)

Ca. 248,2 x 176,1 x 8,5 mm, zonder penhouder en rubberen voetjes

Gewicht

Ca. 360 g (0,79 lb)

PEN (MODEL LP-160E), VOOR BAMBOO

Penpuntverplaatsing 1,0 mm (0,04 inch) of minder

Drukniveaus 1024 niveaus

Gumpuntverplaatsing 1,0 mm (0,04 inch) of minder

Afmetingen (L x D) 154,0 x 11,8 mm (6,06 x 0,46 inch)

Type penpunt Polyacetal (artikelnr. PSI-A057-01), zwart

BAMBOO FUN-TABLET, KLEIN (MODEL CTH-461)

Actief aanraakgebied (B x D) 125,0 x 85,0 mm (4,92 x 3,35 inch)

Actief gebied pen (B x D) 147,2 x 92,0 mm

Afmetingen (B x D x H) Ca. 248,2 x 176,1 x 8,5 mm,

zonder penhouder en rubberen voetjes

Gewicht Ca. 420 g, inclusief kabel

BAMBOO FUN-TABLET, MIDDELGROOT (MODEL CTH-661)

Actief aanraakgebied (B x D) 190,0 x 130,0 mm (7,48 x 5,12 inch)

Actief gebied pen (B x D) 216,48 x 137,0 mm (8,53 x 5,40 inch)

Afmetingen (B x D x H) Ca. 336,8 x 223,0 x 8,5 mm,

zonder penhouder en rubberen voetjes

Gewicht Ca. 740 g, inclusief kabel

PEN (MODEL LP-161E), VOOR BAMBOO FUN

Penpuntverplaatsing 1,0 mm (0,04 inch)

Drukniveaus 1024 niveaus

Gumpuntverplaatsing 1,0 mm (0,04 inch) of minder

Afmetingen (L x D) 154,0 x 11,8 mm (6,06 x 0,46 inch)

Actief gebied pen (B x D) 147,2 x 92,0 mm

Afmetingen (B x D x H) Ca. 248,2 x 176,1 x 8,5 mm,

zonder penhouder en rubberen voetjes

Gewicht Ca. 360 g (0,79 lb)

PEN (MODEL LP-160), VOOR BAMBOO PEN

Penpuntverplaatsing 1,0 mm (0,04 inch) of minder

Drukniveaus 512 niveaus

Afmetingen (L x D) 149,0 x 11,8 mm (5,87 x 0,46 inch)

Gewicht Ca. 13 g (0,46 oz)

Type penpunt Polyacetal (artikelnr. PSI-A057-01), zwart

PRODUCTINFORMATIE

Voor meer informatie over Bamboo en hoe u optimaal gebruik kunt maken van de vele functies van de pen en het digitaal inkten in Microsoft Windows Vista, kunt u de Wacom-website voor uw regio bezoeken:

VS, Canada, Midden- en Zuid-Amerika http://www.wacom.com/productinfo

Europa, Midden-Oosten en Afrika http://www.wacom.eu

Japan http://tablet.wacom.co.jp

Azië - Stille Oceaan (Engels) http://www.wacom-asia.com

China (Vereenvoudigd Chinees) http://www.wacom.com/productinfo

Korea http://www.wacomkorea.com

Taiwan http://www.wacom.com.tw

Thailand http://www.wacom-thai.com

ONDERDELEN EN ACCESSOIRES BESTELLEN

Als u onderdelen en/of accessoires wilt aanschaffen, raadpleegt u het Leesmij-bestand van het Wacom-tablet voor contactgegevens.

Of u doet het volgende:

• Als u onderdelen of accessoires wilt aanschaffen in de VS of Canada_, belt u gratis naar [phone] of bezoekt u de website van Wacom op http://www.WacomDirect.com (alleen VS).
• Als u onderdelen of accessoires wilt aanschaffen in Europa, _ belt u [phone] of stuurt u een e-mail naar [e-mail] Of u bezoekt de Wacom-website op http://www.wacom-shop.net. U kunt ook contact opnemen met uw plaatselijke Wacom-leverancier of -distributeur of de technische ondersteuning van Wacom in uw regio.
• Als u onderdelen of accessoires wilt aanschaffen in Australië, Singapore, Taiwan en Korea, bezoekt u respectievelijk www.BuyWacom.com.au, www.BuyWacom.com.sg, www.BuyWacom.com.tw en www.BuyWacom.co.kr.
• Als u onderdelen en accessoires wilt aanschaffen in andere landen, neemt u contact op met uw plaatselijke leverancier of distributeur.

Houd er rekening mee dat niet alle onderdelen en accessoires beschikbaar zijn op alle plaatsen.

RADIO- EN TELEVISIE-INTERFERENTIE

De in deze handleiding beschreven apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen. Als de apparatuur onjuist is geïnstalleerd en wordt gebruikt (d.w.z. zonder dat de instructies van Wacom volledig worden gerespecteerd), kan deze interferentie met radio- en televisieontvangst veroorzaken.

FCC-VERKLARING

Dit apparaat voldoet aan deel 15 van het FCC-reglement. Het gebruik ervan is onderworpen aan de volgende twee voorwaarden: (1) het apparaat mag geen schadelijke interferentie veroorzaken, en (2) het apparaat moet alle binnenkomende interferentie kunnen verwerken, ook als deze interferentie aanleiding geeft tot ongewenste werking.

Deze apparatuur is getest en voldoet aan de limieten voor een klasse B digitaal apparaat, volgens deel 15 van het FCC-reglement. Deze limieten zijn ingesteld om een redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving.

Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen, en kan, als de apparatuur niet wordt geïnstalleerd en gebruikt volgens de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er bestaat echter geen garantie dat er in bepaalde installaties geen interferentie zal optreden.

U kunt vaststellen of de apparatuur interferentie veroorzaakt door deze los te koppelen van uw computer. Als er vervolgens geen interferentie meer optreedt, werd deze vermoedelijk door de apparatuur veroorzaakt.

Als de apparatuur interferentie met radio- of televisieontvangst veroorzaakt, kunt u de interferentie mogelijk verhelpen door een of meer van de volgende maatregelen te nemen:

• Draai de radio- of televisieantenne tot er geen interferentie meer optreedt.
• Plaats de apparatuur op een grotere afstand van de televisie of radio.
• Sluit de apparatuur en de computer aan op een ander circuit dan de radio of televisie.

Raadpleeg zo nodig uw Wacom-leverancier of een ervaren radio-/televisietechnicus.

Wijzigingen in dit product die niet door Wacom zijn goedgekeurd, kunnen de FCC-certificatie ongeldig maken en uw bevoegdheid om het product te gebruiken tenietdoen.

Zie ook Industry Canada (alleen voor Canada) en CE-verklaring.

INDUSTRY CANADA (ALLEEN VOOR CANADA)

Het Wacom Bamboo™-tablet, model CTT-460, CTH-460, CTH-461, CTH-661 en CTL-460, is getest en voldoet aan de volgende geharmoniseerde Europese normen:

• EN 55022:2006, klasse B
• EN 55024:1998 + A1:2001 + A2:2003

Op grond van de resultaten van deze tests verklaart Wacom dat de hierboven genoemde apparaten conform zijn aan de EMC-richtlijn 2004/108/EC en geeft Wacom deze conformiteit aan met het CE-symbol op elk apparaat.

Het apparaat moet altijd worden geïnstalleerd en bediend volgens de instructies in dit handboek.

Wijzigingen in het product die niet specifiek door Wacom zijn goedgekeurd, maken deze verklaring ongeldig.

VOORZORGSMAATREGELEN

WAARSCHUWINGEN

Houd uw tablet of pen (indien aanwezig) buiten het bereik van kinderen. Als u uw product incorrect gebruikt, kan dit leiden tot ongelukken of lichamelijk letsel. Let erop dat kinderen de penpunt of het knoppengedeelte niet inslikken. De penpunt, het knoppengedeelte of andere beweegbare onderdelen kunnen namelijk losraken als kinderen hierop bijten. Kleine onderdelen, zoals de penpunt, de vervangingspunten of het knoppengedeelte van de pen, kunnen worden verwijderd en kunnen per ongeluk door kinderen worden ingeslikt.

Gebruik uw tablet niet in een controlecentrum met gevoelige apparatuur. Het kan storingen veroorzaken in andere elektronische apparaten of andere apparaten kunnen storingen veroorzaken in uw tablet.

Schakel uw tablet uit op locaties waar elektronische apparaten niet zijn toegestaan. Omdat uw tablet storingen kan veroorzaken in andere elektronische apparaten op bepaalde locaties waar het gebruik van elektronische apparaten niet is toegestaan, bijvoorbeeld in een vliegtuig, dient u uw tablet uit te schakelen door de USB-connector van dit product los te koppelen van uw computer.

Demonteer uw tablet of pen (indien aanwezig) niet. Demonteer uw tablet of pen niet en pas deze niet op enige andere wijze aan. Dergelijke handelingen kunnen warmteontwikkeling, ontbranding, elektrische schokken of andere schade, waaronder lichamelijk letsel, veroorzaken. De garantie vervalt indien u het product demonteert.

Let op beschadigde bekabeling. Indien u ziet dat de bekabeling van uw tablet gescheurd of anderszins beschadigd is, bestaat de kans op storingen in het product, elektrische schokken of brand. Staak het gebruik van het product en neem contact op met uw plaatselijke distributeur of de afdeling klantenondersteuning van Wacom voor uw regio.

Stel het product niet bloot aan water of andere vloeistoffen. Let erop dat u nooit vloeistof op het tablet of op de pen (indien aanwezig) morst. Blootstelling van dit product aan water of andere vloeistoffen kan storingen in het product of elektrische schokken tot gevolg hebben. Koppel de USB-connector los indien het product in aanraking komt met water of andere vloeistoffen. Indien het product is voorzien van een netsnoer trekt u de stekker uit het stopcontact. Sluit uw computer af. Koppel vervolgens alle andere kabels tussen uw tablet en de computer los. Staak het gebruik van het product en neem contact op met uw plaatselijke distributeur of de afdeling klantenondersteuning van Wacom voor uw regio.

Steek geen vreemde voorwerpen in de USB-poort of enige andere opening in dit product. Als u een metalen object of vreemd voorwerp in de USB-poort of een andere opening in dit product steekt, kan dit leiden tot storingen in het product, brand of elektrische schokken.

Zie ook opgelet.

OPGELET

Dit product niet op een onstabiele ondergrond of werkblad plaatsen of gebruiken. Dit product niet op een wankel, schuin of trillend oppervlak plaatsen. Het kan vallen of eraf schuiven waardoor schade aan het product en persoonlijk letsel kan ontstaan.

Schakel uw tablet tijdens het reinigen uit door de USB-connector van de kabel tussen uw tablet en de computer los te koppelen. Wanneer u het product probeert te reinigen terwijl het op de computer is aangesloten kunnen er elektrische schokken ontstaan.

Overige voorzorgsmaatregelen in verband met uw tablet:

• Oefen geen zware druk uit op de penpunt, de gum of het knoppengedeelte van de pen. Hierdoor kan de levensduur van de penpunt worden verkort of kunnen er storingen in de pen ontstaan.
• Wanneer u een vervormde of verbogen penpunt gebruikt, functioneert de pen mogelijk niet naar behoren. Oefen daarom geen overmatige druk uit tijdens het gebruik van de pen.
• Bij gebruik van een andere penpunt dan de speciaal door Wacom ontworpen penpunt voor uw invoerapparaat kunnen er storingen in het product optreden.
• Oefen geen overmatige druk uit als u de pen (indien aanwezig) in de penhouder plaatst of deze hieruit verwijdert om beschadigingen aan de pen te voorkomen. Berg de pen altijd zodanig op in de penhouder dat er geen continue druk wordt uitgeoefend op de penpunt, de knoppen of de gum.
• Wrijf en schuur de penhouder nooit overmatig en breng en geen vloeistoffen op aan. Hierdoor kan de penhouder rafelen of verkleuren.
• Tijdens gebruik geen metalen objecten op dit product plaatsen. Metalen objecten die tijdens gebruik op uw tablet worden geplaatst, kunnen interferentie, onjuiste werking of storingen in het product veroorzaken.

Zie ook waarschuwingen.

LICENTIE EN GARANTIES

(WERELDWIJD, BEHALVE VOOR EUROPA, AFRIKA EN HET MIDDEN-OOSTEN)

SOFTWARELICENTIE

Dit wettelijke document is een overeenkomst tussen u, de eindgebruiker en Wacom Technology Corporation (Wacom).

1. Licentieverstrekking. Het bijgesloten product omvat computerprogramma's opgenomen in firmware en opgeslagen op de begeleidende diskette of CD-ROM (de "Software"). De Software wordt aan u in licentie verstrekt, niet verkocht, voor exclusief gebruik met Wacom-producten volgens de voorwaarden van deze licentie. Wacom behoudt zich alle rechten voor die niet exclusief aan u worden verleend. Wacom verleent u een niet-exclusief recht om dit exemplaar van de Software te gebruiken in samenwerking met een Wacom-product op één locatie.
2. Eigendom van Software. Hoewel u eigenaar kunt zijn van het product waarin de Software oorspronkelijk is opgenomen, blijft Wacom eigenaar van de Software zelf. U erkent dat de Software eigendom is van Wacom en waardevolle, vertrouwelijke en ongepubliceerde gegevens bevat die Wacom op eigen kosten heeft ontwikkeld of verworven, met inbegrip van algoritmes voor gegevensverwerking, innovaties en concepten. De Software wordt beschermd door auteursrecht en andere federale of provinciale wetten. U stemt ermee in alle redelijke maatregelen te nemen om de Software te beschermen tegen ongeoorloofde reproductie, distributie, openbaring, gebruik of publicatie.
3. Kopieerbeperkingen Ongeoorloofd kopieren van de Software is uitdrukkelijk verboden.
4. Gebruiksbeperkingen U mag de Software niet decompileren, uiteennemen of opnieuw opbouwen.
5. Beëindiging Deze licentie blijft van kracht tot de beëindiging ervan. Deze Licentie wordt automatisch zonder voorafgaande kennisgeving van Wacom beeindigd als u een of meerdere van de bepalingen in de Licentie niet respecteert.
6. Diversen Deze licentie valt onder de wetgeving van de Verenigde Staten van Amerika en de Staat Washington (geldt niet voor Azië – Stille Oceaan), en onder de wetgeving van Japan voor Azië – Stille Oceaan.

BEPERKTE GARANTIE

Wacom garandeert de oorspronkelijke koper dat het product, met uitzondering van de software, de penhouder en de verbruiksgoederen zoals de penpunten, bij normaal gebruik vrij is van materiaal- en fabricagefouten. De garantie geldt voor een periode van één (1) jaar vanaf de oorspronkelijke aankoopdatum, zoals vermeld op de aankoopbon en de registratiekaart die binnen 30 dagen na de aankoopdatum naar Wacom is teruggezonden.

De Software wordt "in zijn huidige staat" in licentie gegeven. Wacom verleent geen garantie wat de kwaliteit of de prestaties van de software betreft. Wacom kan geen ononderbroken werking of correctie van eventuele fouten garanderen.

Als er binnen de Garantieperiode een defect wordt vastgesteld in het product, met uitzondering van de Software, dient u telefonisch, via e-mail of via fax contact op te nemen met de technische ondersteuningsdiensten van Wacom. Deze diensten bezorgen u vervolgens een retourautorisatienummer en geven u instructies voor het retourneren van het product naar een door Wacom aangeduide servicelocatie. U dient het product te versturen naar de aangeduide servicelocatie, onder vooruitbetaling van de verzendkosten en met vermelding van het retourautorisatienummer, uw naam, adres en telefoonnummer, een bewijs van de aankoopdatum en een omschrijving van het probleem. Wacom betaalt de retourzending met United Parcel Service of een vergelijkbare dienst gekozen door Wacom.

Wacoms enige verplichting en volledige aansprakelijkheid onder deze garantie bestaat, naar goeddunken van Wacom, uit de reparatie of vervanging van het defectieve product of onderdelen daarvan waarvan Wacom tijdens de Garantieperiode in kennis is gesteld; op voorwaarde, echter, dat u de verantwoordelijkheid draagt voor (i) de kosten voor vervoer van het product naar de aangeduide servicelocatie en (ii) verlies of beschadiging van het product ontstaan tijdens dit vervoer.

Wacom is niet verplicht het product te vervangen of te repareren als het defect van het product voortvloeit uit een ongeluk, misbruik, verwaarlozing of ongeoorloofde wijziging of reparatie, of als het product niet is behandeld of opgeslagen in overeenstemming met de opslaginstructies van Wacom.

Geen van de omschrijvingen, afbeeldingen, specificaties, voorbeelden, modellen, bulletins of vergelijkbaar materiaal, gebruikt in verband met de verkoop van het product, kan worden geïnterpreteerd als een uitdrukkelijke garantie dat het product zal voldoen aan of voorzien in uw eisen.

MET UITZONDERING VAN DE HIERBOVEN OMSCHREVEN BEPERKTE GARANTIE BIEDT WACOM GEEN ANDERE GARANTIES OP DIT PRODUCT. MONDELINGE OF SCHRIFTELIJKE INFORMATIE OF ADVIEZEN GEGEVEN DOOR WACOM, ZIJN LEVERANCIERS, DISTRIBUTEURS, AGENTEN OF WERKNEMERS KUNNEN NIET WORDEN BESCHOUWD ALS EEN GARANTIE EN VERGROTEN OP GEEN ENKELE MANIER HET BEREIK VAN DEZE GARANTIE, EN U KUNT NIET OP DERGELIJKE INFORMATIE OF ADVIEZEN VERTROUWEN. DEZE GARANTIE VERLEENT U SPECIFIEKE WETTELIJKE RECHTEN, DIE VAN STAAT TOT STAAT VARIËREN.

WACOM BEPERKT DE DUUR VAN WETTELIJK GEİMPLICEERDE GARANTIES, MET INBEGRIP VAN GARANTIES OP VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALD DOEL, TOT DE DUUR VAN WACOMS UITDRUKKELIJKE GARANTIE. OMDAT SOMMIGE STATEN DE BEPERKING VAN DE DUUR VAN EEN GEİMPLICEERDE GARANTIE NIET TOESTAAN, KAN HET ZIJN DAT DE BOVENSTAANDE BEPERKING NIET OP U VAN TOEPASSING IS.

NOCH WACOM NOCH ENIGE ANDEREN DIE BIJ HET MAKEN, DE PRODUCTIE OF DE AFLEVERING VAN DIT PRODUCT BETROKKEN ZIJN GEWEEST, ZIJN AANSPRAKELIJK VOOR DIRECTE OF INDIRECTE SCHADE (MET INBEGRIP VAN SCHADE VERBAND HOUDEND MET VERLIES VAN BEDRIJFSWINST, ONDERBREKING VAN BEDRIJFSACTIVITEITEN, VERLIES VAN BEDRIJFSGEGEVENS EN DERGELIJKE) VOORTVLOEIEND UIT HET GEBRUIK VAN DIT PRODUCT OF UIT DE ONMOGELIJKHEID DAARTOE, ZELFS ALS WACOM OP DE HOOGTE GESTELD IS VAN DE MOGELIJKHEID TOT DERGELIJKE SCHADE. OMDAT SOMMIGE STATEN DE UITSLUITING OF BEPERKING VAN AANSPRAKELIJKHEID VOOR INDIRECTE SCHADE NIET TOESTAAN, KAN HET ZIJN DAT DE BOVENSTAANDE BEPERKING NIET OP U VAN TOEPASSING IS.

In het geval dat de bovenstaande beperkingen niet rechtsgeldig zijn, zal de aansprakelijkheid van Wacom voor schade aan u of aan enige andere partij niet groter zijn dan de door u betaalde aankoopprijs, ongeacht de vorm van de claim.

Deze Beperkte garantie valt onder de wetten van de Verenigde Staten van Amerika en de staat Washington.

Deze Beperkte garantie is alleen geldig voor en van toepassing op producten aangeschaft en gebruikt in de Verenigde Staten (en zijn gebiedsdelen) en Canada.

GARANTIESERVICE IN DE VS EN CANADA

Neem voor garantieservice in de VS of Canada contact op met:

Voor producten aangeschaft of gebruikt buiten de Verenigde Staten en Canada, dient u bij vaststelling van een defect in het product, met uitzondering van de Software, binnen de Garantieperiode contact op te nemen met uw plaatselijke leverancier of distributeur. In alle andere opzichten zijn de hiervoor uiteengezette garantiebepalingen op dergelijke verkopen van toepassing.

De technische ondersteuningsdienst van Wacom in Azië/Stille Oceaan (behalve Japan en China)

Gedetailleerde, beperkte garantiebepalingen voor Azië - Pacific en de productregistratie kunt u online vinden op: http://www.wacom-asia.com

Neem voor het verkrijgen van technische ondersteuning of garantieservice in Zuidoost-Azië, Oceanië en Taiwan contact op met de klantenondersteuning van Wacom.

Telefoonnummers kunt u vinden op: http://www.wacom-asia.com/support/contact

Als u vragen over de Overeenkomst hebt of om een andere reden met Wacom contact op wilt nemen, dient u dit schriftelijk te doen bij een van de volgende adressen:

CONTACTADRES VOOR NOORD- EN ZUID- AMERIKA:

CONTACTADRES VOOR JAPAN:

Wacom Technology Corporation Wacom Co., Ltd.

1311 S.E. Cardinal Court 2-510-1 Toyonodai

Vancouver, Washington 98683 Otone-Machi, Kitasaitama-Gun

VS Saitama, 349-1148

Japan

CONTACTADRES VOOR AZIË - STILLE OCEAAN:

CONTACTADRES VOOR CHINA (NIET VOOR HONGKONG)

Wacom Co., Ltd. Wacom China Corporation

Kantoor in Azië - Stille Oceaan Unit 2807, 28th Floor, SK Tower

Belangrijke informatie voor klanten

Bij dit product worden auteursrechtelijk beschermde computerprogramma's meegeleverd ("Software") die onvervreemdbaar intellectueel eigendom van WACOM Europe GmbH ("WACOM") zijn. Deze software is een integrale component van het product en is ook opgeslagen op de bijbehorende gegevensdrager. De software van WACOM en de bijbehorende gebruiksrechten maken geen deel uit van de aanschaf van dit product van uw winkelier. WACOM verleent aan u, de gebruiker, uitsluitend het recht om de software te gebruiken in overeenstemming met de voorwaarden die zijn vastgelegd in deze licentieovereenkomst. Door dit product aan te schaffen gaat u akkoord met de volgende licentievoorwaarden.

Voorwaarden voor gebruik van de software

Wacom verleent de klant een persoonlijke, niet-exclusieve licentie om de software uitsluitend in samenhang met dit product en voor de correcte werking van het product te gebruiken. Deze licentie mag alleen worden toegewezen aan derden in samenhang met dit product.

Het gebruik van deze software omvat uitsluitend het maken van permanente of tijdelijke kopieën van de software door middel van laden, weergave, export, overdracht of opslag, met als doel de erin opgenomen opdrachten en gegevens uit te voeren of de softwarefuncties te observeren, onderzoeken of testen.

De klant mag de software niet in licentie geven, leasen of uitlenen aan derden, noch op enige andere wijze toegang verlenen tot de software. De klant mag de software niet kopiëren, wijzigen, overdragen of bewerken zonder voorafgaande schriftelijke toestemming van WACOM. De enige uitzonderingen hierop zijn de noodzakelijke procedures voor het maken van een back-up en de in sectie 2 vermelde scenario's.

De klant mag geen "reverse engineering" uitvoeren op de software en mag deze niet decompileren of disassembleren, noch op enige andere wijze proberen de broncode van de software te ontcijferen. Ook na beeindiging van deze overeenkomst blijft deze beperking geldig. Als de software interfaces bevat naar andere programma's die niet worden ondersteund door WACOM, zal WACOM de benodigde informatie op verzoek ter beschikking stellen aan de klant, op voorwaarde dat de klant zijn gebruiksrecht voor de software kan bewijzen en ermee instemt de kopieer- en verzendkosten te betalen.

WACOM EN ZIJN LEVERANCIERS KUNNEN GEEN GARANTIE GEVEN VOOR DE PRESTATIES VAN DE SOFTWARE OF DE RESULTATEN DIE ERMEE WORDEN BEHAALD. WACOM EN ZIJN LEVERANCIERS GEVEN GEEN GARANTIES OF BELOFTEN (UITDRUKKELIJK NOCH IMPLICIET, MET INBEGRIP VAN DIE BELOFTEN DIE KUNNEN WORDEN AFGELEID VAN EEN ZAKELIJKE RELATIE OF VAN ZAKELIJK VERKEER, OF VAN WETTELIJKE VOORSCHRIFTEN OF GEWOONTERECHT) TEN AANZIEN VAN DE VERKOOPBAARHEID, DE AFWEZIGHEID VAN GEBREKEN OF DE BRUIKBAARHEID VAN DE SOFTWARE.

WACOM EN ZIJN LEVERANCIERS AANVAARDEN GEEN AANSPRAKELIJKHEID VOOR SCHADE, CLAIMS OF KOSTEN VAN WELKE AARD DAN OOK, NOCH VOOR GEVOLGSCHADE, SECUNDAIRE, ONBEDOELDE OF INDIRECTE SCHADE OF SCHADE ALS GEVOLG VAN BOETES, VOOR SPECIFIEKE OF DIVERSE SCHADE OF VOOR EISEN VOOR SCHADELOOSSTELLING VANWEGE GEDERFDE WINST OF VERLIEZEN. DIT GELDT OOK ALS EEN VERTEGENWOORDIGER VAN WACOM VOORAF OP DE HOOGTE WAS VAN DE MOGELIJKHEID VAN DERGELIJKE VERLIEZEN, SCHADE, CLAIMS OF KOSTEN OF EISEN VAN DERDEN.

De bestaande beperkingen wat betreft aansprakelijkheid gelden niet als er uitdrukkelijke garanties worden verondersteld, als er sprake is van frauduleuze handelingen door WACOM, schade als gevolg van grove nalatigheid door WACOM of schade die de dood, letsel of ziekte tot gevolg heeft, of in het geval van bindende wettelijke bepalingen. In geval van geringe nalatigheid zijn WACOM en zijn leveranciers alleen aansprakelijk voor inbreuken op wezenlijke contractuele verplichtingen. In geval van inbreuk op een dergelijke wezenlijke contractuele verplichting is de aansprakelijkheid echter beperkt tot typische schade bij dit soort contracten. Deze schade moet bij het sluiten van het contract door WACOM zijn bepaald op basis van de op dat moment bekende risico's en omstandigheden. Vorderingen met betrekking tot gederfde winst of gemaakte kosten, vorderingen tot schadeloosstelling van derden of vorderingen betreffende enige andere directe schade of gevolgschade kunnen in ook dit geval niet worden ingediend.

Op deze overeenkomst is de wetgeving van de Bondsrepubliek Duitsland van toepassing. De toepassing van het Verdrag van de Verenigde Naties inzake internationale koopovereenkomsten betreffende roerende zaken wordt echter uitdrukkelijk uitgesloten. Krefeld is het enige rechtsgebied voor alle vorderingen die voortvloeien uit deze contractuele relatie en alle geschillen tussen de partijen die voortkomen uit het opstellen, het afhandelen of het beeindigen van deze contractuele relatie, vooropgesteld dat de klant een ondernemer, een rechtspersoon onder publiek recht of een speciaal fonds onder publiek recht is.

De overeenkomst inzake rechtsbevoegdheid geldt ook voor klanten die niet onder een rechtsgebied in Duitsland vallen. De overeenkomst inzake rechtsbevoegdheid is niet van toepassing als op basis van wettelijke voorschriften een ander rechtsgebied dient te worden vastgesteld. Voor het overige heeft WACOM het recht om een rechtszaak aan te spannen tegen het hoofdkantoor van de klant.

Deze licentie vormt de gehele contractuele overeenkomst tussen de partijen. Deze licentie heeft voorrang boven alle andere mondelinge en schriftelijke contracten en overeenkomsten en mag alleen worden gewijzigd door middel van een geschreven en ondertekend contract. Mocht een van de bepalingen van deze licentievoorwaarden geheel of gedeeltelijk niet rechtsgeldig zijn, dan heeft dit geen invloed op de geldigheid van de overige bepalingen. Mocht een bepaling ongeldig zijn, dan is de wettelijk toegestane regel van toepassing die de meeste overeenkomsten vertoont met de ongeldige regel.

BEPERKTE GARANTIE

WACOM garandeert u, als initiele koper, dat de hardware van het product, indien gebruikt volgens de voorschriften, vrij blijft van materiaal- en fabricagefouten gedurende een garantieperiode van TWEE (2) JAAR, en dat voor Cintiq-producten een garantie geldt van DRIE (3) JAAR, die ingaat op de aankoopdatum en onder voorwaarde dat het product bij aanschaf ongebruikt was. Gebreken in slijtagegevoelige delen (bijv. penpunten) die het gevolg zijn van normale slijtage, vallen niet onder de garantie. Verder garandeert WACOM dat de gegevensdragers die zijn meegeleverd met het product, vrij zijn van materiaal- en fabricagefouten gedurende een periode van ZES (6) MAANDEN vanaf de aankoopdatum.

Als het product - uitgezonderd de software - gebreken vertoont, dient het onmiddellijk te worden geretourneerd naar de plaats van aanschaf in de originele verpakking, binnen de garantieperiode, voorzien van uw naam, adres en telefoonnummer, een omschrijving van het probleem en een kopie van het originele aankoopbewijs. De klant is aansprakelijk voor mogelijke schade aan of mogelijk verlies van het product tijdens verzending voor dit doel. Onder de bepalingen van deze garantie is WACOM alleen bereid het defecte product of delen ervan naar eigen goeddunken te repareren of te vervangen als de gebreken zijn aangetoond en het product binnen de garantieperiode is verzonden.

WACOM is niet verplicht het product te repareren of te vervangen als: (a) de schade aan het product het gevolg is van een ongeluk, onjuist gebruik, oneigenlijk gebruik, nalatigheid of onbevoegde wijzigingen of reparaties; (b) het product niet is behandeld of opgeslagen volgens de door WACOM verstrekte voorschriften; (c) de schade het gevolg is van normale slijtage of d) het door WACOM aangebrachte serienummer is verwijderd of onleesbaar is gemaakt.

Als bij controle van een claim die onder deze garantie valt, blijkt dat deze buiten de toegestane periode valt of niet wordt gedekt door de garantie of dat het product niet defect is, dienen de kosten van de controles of reparaties door de klant te worden betaald.

Omschrijvingen, tekeningen, specificaties, voorbeelden, modellen, mededelingen of vergelijkbaar materiaal verstrekt in verband met de aankoop van het product, kunnen niet worden geïnterpreteerd als een uitdrukkelijke garantie dat het product voldoet aan of voorziet in de wensen van de klant.

Als dit product defect is, is de koper gerechtigd wettelijke claims in te dienen jegens de leverancier voor aansprakelijkheid wegens gebreken. Deze wettelijke rechten jegens de leverancier zijn niet beperkt door de bestaande garantie. Deze garantie verleent de klant vele aanvullende rechten onder de in deze tekst opgenomen voorwaarden.

Deze beperkte garantie is van toepassing als de vestiging van de leverancier zich in een land van de Europese Unie bevindt of in IJsland, Noorwegen, Jersey, Zwitserland, Rusland, Oekraïne, Kroatië, Servië, Tunesië, Turkije, Syrië, Libanon, Jordanië, Israël, Egypte, de Verenigde Arabische Emiraten, Iran of Zuid-Afrika.

Deze beperkte garantie valt onder de wetten van de Bondsrepubliek Duitsland. De toepassing van het Verdrag van de Verenigde Naties inzake internationale koopovereenkomsten betreffende roerende zaken wordt echter uitdrukkelijk uitgesloten. Krefeld is het enige rechtsgebied voor alle vorderingen die voortvloeien uit deze contractuele relatie en alle geschillen tussen de partijen die voortkomen uit het opstellen, het afhandelen of het beeindigen van deze contractuele relatie, vooropgesteld dat de klant een ondernemer, een rechtspersoon onder publiek recht of een speciaal fonds onder publiek recht is.

De overeenkomst inzake rechtsbevoegdheid geldt ook voor klanten die niet onder een rechtsgebied in Duitsland vallen. De overeenkomst inzake rechtsbevoegdheid is niet van toepassing als op basis van wettelijke voorschriften een ander rechtsgebied dient te worden vastgesteld. Voor het overige heeft WACOM het recht om een rechtszaak aan te spannen tegen het hoofdkantoor van de klant.

Mocht een van de bepalingen van deze beperkte garantievoorwaarden geheel of gedeeltelijk niet rechtsgeldig zijn, dan heeft dit geen invloed op de geldigheid van de overige bepalingen. Mocht een bepaling ongeldig zijn, dan is de wettelijk toegestane regel van toepassing die de meeste overeenkomsten vertoont met de ongeldige regel.

Als u vragen over de overeenkomst hebt of om een andere reden contact wilt opnemen met WACOM, kunt u schriftelijk contact met ons opnemen via het volgende adres:

WACOM Europe GmbH

Aanraakinvoer. Een wijze van communicatie met een computer waarbij u alleen uw vingertoppen op uw Bamboo-tablet gebruikt.

Aanraaksensor. Het navigatiegebied op uw Bamboo-tablet waar aanraakinvoer wordt gedetecteerd. De aanraaksensor bevindt zich in het actieve gebied en accepteert geen peninvoer.

Actief gebied. Het navigeer- en tekengebied van uw Bamboo-tablet waar aanraak- of peninvoer wordt gedetecteerd. Zie aanraaksensor.

Digitale inkt. Een brede categorie die specifiek handgeschreven tekst beschrijft die met behulp van pengebaseerde invoer op een computer is gecreëerd. Deze handgeschreven tekst is in de vorm van schetsen, markeringen in inkt of handschrift. Het handschrift kan naar keuze worden omgezet in getypte tekst of als zodanig in zijn originele formaat worden gebruikt. Afhankelijk van uw systeem en toepassingsinstellingen kan de door u met digitale inkt handgeschreven tekst direct of op een later tijdstip worden omgezet.

Draaien. Een beweging die u gebruikt bij het navigeren met aanraking. Raak uw tablet aan met twee iets uit elkaar geplaatste vingers en beweeg (draai) ze in een cirkelbeweging of beweeg ze in tegenovergestelde richtingen. U kunt ook één vinger stilhouden en met een andere vinger eromheen bewegen.

Drukgevoelig. Een eigenschap van de punt en gum van de pen, waardoor wordt waargenomen hoeveel druk erop wordt uitgeoefend. Deze eigenschap dient om natuurlijk ogende pennen-, penseel- en gumstreken na te bootsen in drukgevoelige toepassingen.

Drukgevoelige toepassing. Een toepassing die drukgevoelige invoer ondersteunt.

Dubbelklikafstand. De maximale afstand (in schermpixels) waarover de schermcursor tussen twee klikken kan worden verplaatst om toch nog als een dubbelklik te worden geaccepteerd. Een grotere dubbelklikafstand vereenvoudigt het dubbelklikken, maar kan in sommige toepassingen een vertraging aan het begin van de lijnstreken veroorzaken.

ExpressKeys. De aanpasbare bedieningstoetsen op uw Bamboo-tablet.

ExpressKeys, LINKSHANDIG. Een tabletinstelling waarbij de ExpressKeys zich aan de rechterkant van uw tablet bevinden.

ExpressKeys, RECHTSHANDIG. Een tabletinstelling waarbij de ExpressKeys zich aan de linkerkant van uw tablet bevinden.

Gum-compatibele toepassing. Een toepassing die het pengum ondersteunt. Deze toepassingen hebben op verschillende manieren baat bij de gum, afhankelijk van het doel van een toepassing.

Journal. Een Microsoft Windows-toepassing die op elektronische manier een normaal logboek simuleert, maar gecombineerd met de voordelen van het digitaal maken van aantekeningen. U kunt bijvoorbeeld snelle schetsen en handgeschreven notities maken die in tekst omgezet kunnen worden en vervolgens aan collega's doorgestuurd worden voor digitale marking. Journal omvat een scala aan pen- en markeergereedschap en een gum die gemakkelijk wordt geactiveerd via de gumpunt (indien aanwezig) van de pen. Bovendien kunt u in Journal zoeken naar handgeschreven tekst.

Klikdruk. De druk die u op de punt van de pen moet uitoefenen om te klikken.

Knijpen. Een beweging die u gebruikt bij het navigeren met aanraking. Raak uw tablet aan met twee vingers iets uit elkaar geplaatst. Blijf het oppervlak aanraken en beweeg ("knijp") uw vingers naar elkaar toe.

Modificatietoets. De modificatietoetsen zijn SHIFT, ALT en CTRL onder Windows, en SHIFT, CTRL, COMMAND en OPTION op de Macintosh. U kunt uw Bamboo-tablet of -penknoppen aanpassen om een modificatietoets te simuleren.

Muismodus. Een manier om de schermcursor te positioneren. Wanneer u de pen op uw Bamboo-tablet plaatst, kunt u de schermcursor verplaatsen door een "vastnemen en verschuiven"-beweging, net zoals bij een traditionele muis. Dit is de zogenaamde relatieve positionering. Zie ook Penmodus.

Muissnelheid. Een instelling om de snelheid aan te passen waarmee de schermcursor wordt verplaatst wanneer uw pen zich in de muismodus bevindt.

Muisversnelling. Een instelling waarmee u de versnelling van de schermcursor kunt aanpassen wanneer de pen is ingesteld op muismodus.

Nabijheid. De verticale afstand vanaf het actieve gebied van de tablet waarbinnen de pen wordt waargenomen. Zie ook positioneren.

Pannen. Een beweging die u gebruikt bij het navigeren met aanraking. Raak het oppervlak van uw tablet met twee vingers aan en beweeg ze in dezelfde richting.

Peninvoer. Een methode om uw computer te bedienen met de pen op uw Bamboo-tablet.

Penmodus. Een methode voor peninvoer om de schermcursor te positioneren. Wanneer u de pen op uw Bamboo-tablet plaatst, springt de schermcursor naar het overeenkomstige punt op het scherm. Dit wordt aangeduid als absolute positionering en het is de standaardinstelling voor de pen. In de PENMODUS kunt u bovendien de positie van de schermcursor snel wijzigen zonder dat u de cursor eerst hoeft te zoeken en dan te verplaatsen over het bureaublad. Zie ook Muismodus.

Pixel. De kleinste maateenheid op uw beeldscherm.

Pop-upmenu. Een door de gebruiker gedefinieerd menu met een lijst toetsaanslagfuncties en andere handelingen die u kunt uitvoeren. U kunt de knoppen van uw pen aanpassen om dit menu weer te geven. Beschikbaar voor tabletmodellen die zijn geconfigureerd voor pen- en aanraakinvoer.

Spreiden. Een beweging die u gebruikt bij het navigeren met aanraking. Raak uw tablet aan met twee vingers dicht bij elkaar. Blijf het oppervlak aanraken en beweeg uw vingers uit elkaar.

Schermcursor. De aanwijspijl op het weergavescherm. Schermcursors kunnen verschillende vormen aannemen (bijvoorbeeld die van een l-cursor, pijl, vierkant), afhankelijk van de gebruikte toepassing.

Tablet PC Invoerpaneel. Met het Tablet PC Invoerpaneel van Windows Vista kunt u met uw pen handgeschreven notities maken of met een on-screen keyboard (schermtoetsenbord) werken. Het invoerpaneel zet uw handgeschreven tekst automatisch om in getypte tekst. Uw informatie kan vervolgens in andere documenten, spreadsheets of illustraties worden ingevoegd. Zie ook Mogelijkheden van de pen en digitale ink in Windows Vista.

Tablet-schermrelatie. De relatie tussen de positie van de pen op uw Bamboo-tablet en de positie van de cursor op het beeldscherm.

Tikken. Een beweging die u gebruikt bij het navigeren met aanraking. Raak uw tablet kort met één vinger aan.

Tracken. Een beweging die u gebruikt bij het navigeren met aanraking. Raak uw tablet met één vinger aan en beweeg uw vinger over het tabletoppervlak.

USB. Universele Seriële Bus. Een hardware-interfacenorm voor het aansluiten van randapparatuur op een computer. USB-poorten zijn hot-pluggable. Dit betekent dat u een USB-apparaat kunt aansluiten of loskoppelen zonder de computer uit te schakelen.

Vegen. Een beweging die u gebruikt bij het navigeren met aanraking. Raak het oppervlak van uw tablet met twee vingers aan en beweeg ze relatief snel in dezelfde richting.

Verhouding. De verhouding tussen de verticale en horizontale afmetingen van het tablet of weergavescherm.

Wintab. Een interfacenorm die door Windows-toepassingen wordt gebruikt om tabletgegevens te ontvangen. Bamboo ondersteunt alle Wintab-compatibele toepassingen onder Windows.

INDEX

Aanpassen

aanraken

functies 38

invoer 37

Bamboo 35

dubbelklikafstand 42

ExpressKeys 26

functies 39

gevoeligheid van gum 42

gevoeligheid van punt 42

knopfuncties 50

pen 41

invoer 34

snelheid in muismodus 48

versnelling in muismodus 48

penknoppen 43

Pop-upmenu 49

tabletoriëntatie 39

Aanraakinvoer uitschakelen 40

Aanraken

aanpassen 25

aanraakfuncties instellen 38

aanraaksnelheid aanpassen 37

basishandelingen 20

bewegingen 23

invoer, aanpassen 37

navigatiefuncties instellen 37

navigeren met 19

opties 19

snelheid, aanpassen 37

uitschakelen 40

Aanraking

werken met 18

Aanwijzen, met pen 28

Accessoires en onderdelen, bestellen 73

Actief gebied, begrip 15

Algemene problemen, probleem oplossen 57

Bamboo

aanpassen 35

aanraakinvoer 18

algemene kenmerken van de Expresskey 26

gebruiken 18

modellenmatrix 7

onderhoud van 66

peninvoer 27

probleemoplossing 54

problemen met 54

productfuncties 7

werken met aanraking 18

werken met de pen 27

Bamboo gebruiken 18

Beeldschermen, werken met meerdere 17

Bestellen van onderdelen en accessoires 73

CE-verklaring 75

Digitaal inkten mogelijkheden 68

Door de handleiding navigeren 6

Druk

schrijven met 32

tekenen met 32

Dubbelklikafstand, aanpassen 42

Dubbelklikken, procedure 30

Ergonomie 12

ExpressKeys

aanpassen 26

algemene kenmerken 26

functies instellen 39

gebruiken 26

FCC-verklaring 74

Functions

aanraakmodellen 8

pen 11

pen- en aanraakmodellen 9

penhouder 11

penmodellen 10

Functions, knop 50

BAMBOO™

Inhoud

Index

88

Gevoeligheid van gum, aanpassen 42

Gummen, met pen 33

Handleiding

informatie 5

navigeren 6

Industry Canada, verklaring 75

Informatie, product 73

Instellingen, regelpaneel 36

Interferentie, radio en televisie 74

Kenmerken

pen 11

Klikgeluid 30

Klikken, met pen 30

Knopfuncties 50

Macintosh-specifieke problemen,

problemen oplossen 61

Modus, tablet 44

Navigatie, aanpassen voor aanraakinvoer 37

Oefening voor oog-handcoördinatie 34

Omgevingsspecificaties 66

Onderdelen en accessoires, bestellen 73

Onderhoud, van Bamboo 66

Opgelet 77

Oriëntatie

configureren voor tablet 14

instellen voor tablet 39

Over de handleiding 5

Overzicht, regelpaneel 36

Pen

aanpassen 41

aanwijzen met 28

dubbelklikken met 30

functies 11

gebruiken 27

op tablet 28

penknoppen 31

gummen met 33

invoer, aanpassen 34

invoerproblemen, probleemoplossing 59

klikken met 30

knoppen

aanpassen 43

gebruiken 31

penpunt, vervangen 66

positioneren met 28

punt, vervangen 66

schrijven door druk uit te oefenen 32

slepen met pen 30

snelheid, instellen 48

tekenen door druk uit te oefenen 32

testen 56

vasthouden 27

werken met 27

Penhouder 11

Penpunt, vervangen 66

Pop-upmenu, aanpassen 49

Positioneren, met pen 28

Probleemoplossing 54

problemen met aanraakinvoer 58

problemen met peninvoer 59

Problemen met aanraakinvoer,

probleemoplossing 58

Problemen oplossen

algemene problemen 57

Macintosh-specifieke problemen 61

tabellen 57

Windows-specifieke problemen 60

Problemen, met Bamboo 54

Product

functies 7

informatie 73

specificaties 70

Projecteren

op meerdere beeldschermen 17

tablet 44

Punt

gevoeligheid aanpassen 42

vervangen 66

Radio en televisie, interferentie 74

Regelpaneel

algemene kenmerken 17

openen 35

overzicht 36

Schaal en verhoudingen 45

Schrijven door druk uit te oefenen 32

Slepen, met pen 30

Software

stuurprogramma downloaden 64

verwijderen 67

BAMBOO™

Inhoud

Index

89

Specifications

algemeen 70

Bamboo Fun klein tablet 71

Bamboo Fun middelgroot tablet 71

Bamboo Pen-tablet 72

Bamboo Touch-tablet 70

Bamboo-tablet 70

Pen, voor Bamboo 71

Pen, voor Bamboo Fun 71

Pen, voor Bamboo Pen 72

product 70

Stuurprogramma, downloaden 64

Tablet

ExpressKeys 26

functiematrix 7

functies aanraakmodel 8

functies pen- en aanraakmodellen 9

functies penmodellen 10

modus 44

opslagen 66

oriëntatie configureren 14

oriëntatie, instellen 39

projecteren 44

gebied 45

op gedeelte van het schermgebied 46

op gedeelte van het tabletgebied 47

op meerdere beeldschermen 17

schaal en verhoudingen 45

testen 55

Tablet PC Invoerpaneel, over 69

Technische ondersteuningsdiensten 63

Tekenen door druk uit te oefenen 32

Testen

pen 56

tablet 55

Vasthouden, pen 27

Verhoudingen en schaal 45

Verwijderen van software 67

Voorzorgsmaatregelen 76

Waarschuwingen 76

Werkruimte, indelen 12

Windows-specifieke problemen, problemen oplossen 60

INTERNATIONALE VESTIGINGEN VAN WACOM
