GEBRUIKSAANWIJZING PSB 650 RE BOSCH

Nederlands ...... Pagina 65

Dansk .... Side 74

Svenska.... Sida 82

Norsk....Side 90

Suomi Sivu 98

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheids-waarschuwingen en alle

voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koel-kasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden mee-genomen.
g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende de- len van het gereedschap correct functioneren en niet vastklemmen en of onder- delen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhou- den elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Gereedschapspecifieke veiligheidsvoorschriften

▶ Draag een gehoorbescherming bij het gebruik van een klopboormachine. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.
- Gebruik de bij het elektrische gereedschap meegeleverde extra handgrepen. Het verlies van de controle over het elektrische gereedschap kan tot verwondingen leiden.
- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade.
▶ Schakel het elektrische gereedschap onmiddellijk uit als het inzetgereedschap blokkeert. Houd rekening met grote reactiemomenten die een terugslag veroorzaken. Het inzetgereedschap blokkeert als:
— het elektrische gereedschap wordt overbelast of
— het in het te bewerken werkstuk kantelt.

Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen netkabel kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.
Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
- Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het gereedschap is bestemd om te klopboren in baksteen, beton en steen en om te boren in hout, metaal, keramiek en kunststof. Gereedschappen met elektronische regeling en rechts-/links-draaien zijn ook geschikt voor het in- en uit-draaien van schroeven en het snijden van schroefdraad.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Snelspanboorhouder
2 Blokkeerknop uitgaande as (PSB 600 RE/PSB 650 RE/PSB 650 RA)
3 Schakelaar „Boren/klopboren”
4 Draairichtingindicatie (PSB 600 RE/PSB 650 RE/PSB 650 RA)
5 Blokkeerknop voor aan/uit-schakelaar
6 Aan/uit-schakelaar
7 Stelwiel vooraf instelbaar toerental (PSB 600 RE/PSB 650 RE/PSB 650 RA)
8 Draairichtingschakelaar
9 Afzuigvoorziening met stofreservoir en diepteaanslag *
10 Vleugelbout voor verstelling van de extra handgreep *
11 Extra handgreep*
12 Telescoopgeleiding met schaalverdeling voor diepteaanslag *
13 Stelring voor diepteaanslag*
14 Ontgrendelingsknop voor stofreservoir *
15 Stofreservoir*
16 Stofbeschermring*
17 Sluiting voor stofreservoir*
18 Ontgrendelingsknop voor afzuigvoorziening *
19 Filterelement (microfiltersysteem) *
20 Vulpeilindicatie van stofreservoir*
21 Diepteaanslag*
22 Knop voor instelling van de diepteaanslag *
23 Universeelbithouder*
24 Bit*
25 Voorste huls

26 Achterste huls

27 Inbussleutel **

* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd.
**In de handel verkrijgbaar (niet meegeleverd)

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 97 dB(A); geluidsvermogenniveau 108 dB(A). Onzekerheid K=3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: boren in metaal: trillingsemissiewaarde a_h = 4,7 m/s^2 , onzekerheid K = 1,5 m/s^2 , klopboren in beton: trillingsemissiewaarde a_h = 24,2 m/s^2 , onzekerheid K = 2,0 m/s^2 , indraaien en losdraaien van schroeven: trillingsemissiewaarde a_h < 2,5 m/s^2 , onzekerheid K = 1,5 m/s^2 .

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Technische gegevens

Klopboormachine		PSB 530 RA	PSB 600 RE	PSB 650 RE	PSB 650 RA
Zaaknummer		3 603 A26 1..	3 603 A26 2..	3 603 A26 2..	3 603 A26 2..
Opgenomen vermogen	W	530	600	650	650
Afgegeven vermogen	W	263	320	338	348
Onbelast toerental	min^-1	50 – 3000	50 – 3000	50 – 3000	50 – 3000
Nominaal toerental	min^-1	2300	1900	1690	1690
Aantal slagen	min^-1	48000	48000	48000	48000
Nominaal draaimoment	Nm	1,0	1,5	1,9	1,9
Draaimoment bij max. afgegeven vermogen	Nm	7,5	9,0	9,0	9,0
Vooraf instelbaar toerental		-	●	●	●
Rechts- en linksdraaien		●	●	●	●
Blokkering uitgaande as		-	●	●	●
Stofafzuiging		●	-	-	●
Ashals-∅	mm	43	43	43	43
Max. boor-∅
- Beton	mm	13	16	16	16
- Staal	mm	10	12	12	12
- Hout	mm	20	30	30	30
- Met gemonteerde afzuigvoorziening	mm	13	13	13	13
Boorhouderspanbereik	mm	2,0 – 13	2,0 – 13	2,0 – 13	2,0 – 13
Gewicht volgens EPTA-Procedure 01/2003
- Met afzuigvoorziening	kg	1,6	1,7	1,7	1,7
- Zonder afzuigvoorziening	kg	1,5	1,6	1,6	1,6
Isolatieklasse		☐/II	☐/II	☐/II	☐/II

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.
Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken.

Conformiteitsverklaring CE

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

▶ Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Afzuiging van stof en spanen (PSB 530 RA/PSB 650 RA) (zie afbeelding A)

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien mogelijk een stofafzuiging.
• Zorg voor een goede ventilatie van de werkplek.
• Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

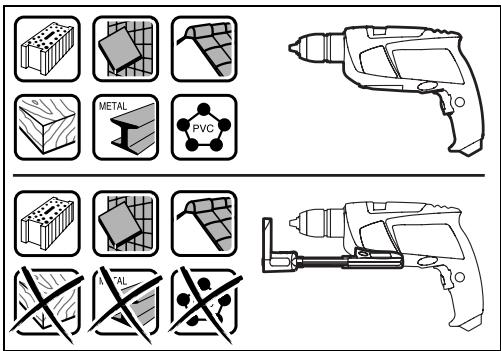

• Gebruik de afzuigvoorziening alleen bij de bewerking van beton, steen en baksteen.
  Hout- en kunststofspanen kunnen gemakkelijk tot verstoppingen leiden.
  ▶ Let op, brandgevaar! Bewerk met een ge-monteerde afzuigvoorziening geen metaal.
  Hete metaalspanen kunnen delen van de afzuigvoorziening ontsteken.

Neem de volgende aanwijzingen in acht voor een optimaal afzuigresultaat:

• Let erop dat de afzuigvoorziening goed aansluit op het werkstuk of de muur. Daarmee wordt tegelijkertijd haaks boren vergemakkelijkt.
• Werk bij het gebruik van de afzuigvoorziening altijd met maximaal toerental.
• Na het bereiken van de gewenste boordiepte trekt u eerst de boor u het boorgat en schakelt u vervolgens de klopboormachine uit.
• Controleer regelmatig de toestand van het filterelement 19. Als het filterelement beschadigd is, dient u het onmiddellijk te vervangen.
• In het bijzonder bij werkzaamheden met grote boordiameters kan de stofbeschermring 16 slijten. Vervang deze bij beschadiging.

Afzuigvoorziening aanbrengen

Geleid de afzuigvoorziening 9 van voren tegen de onderzijde van de klopboormachine. Let erop dat de afzuigvoorziening 9 goed op het machinehuis aansluit en vergrendeld wordt.

Afzuigvoorziening reinigen (zie afbeelding A)

Breng de sluiting 17 aan of maak het stofreservoir 15 leeg voordat u de afzuigvoorziening neerlegt.

Het stofreservoir 15 is voldoende voor ca. 20 boorgaten met een boordiamter van 6 mm.

Als de afzuiging minder wordt of de vulpeilindicatie 20 vol is, moet het stofreservoir 15 leeg worden gemaakt. Druk daarvoor op het geribbelde vlak van de ontgrendelingsknop 14 en verwijder het stofreservoir 15.

Maak het stofreservoir 15 leeg en reinig het. Reinig het filterelement 19 door het uit te kloppen.

Controleer het filterelement 19 op beschadigingen en vervang het indien nodig.

Licht bijvoorbeeld met een schroevendraaier de houder van het filterelement 19 omhoog (①) en vervang het filterelement 19 inclusief de houder (②). Let er bij het plaatsen van de houder op dat de rubberen dichting is aangebracht.

Breng het stofreservoir 15 weer aan en druk om te vergrendelen op het gladde oppervlak van de ontgrendelingsknop 14.

Afzuigvoorziening verwijderen

Als u de afzuigvoorziening 9 wilt demonteren, duwt u de ontgrendelingsknop 18 naar rechts of naar links en trekt u de afzuigvoorziening 9 naar voren toe los.

Extra handgreep

- Gebruik het elektrische gereedschap alleen met de extra handgreep 11.

U kunt de extra handgreep 11 naar wens draaien voor een veilige houding tijdens de werkzaamheden zonder vermoeidheid.

Draai de vleugelschroef voor de verstelling van de extra handgreep 10 tegen de wijzers van de klok en draai de extra handgreep 11 in de gewenste stand. Draai vervolgens de vleugelschroef 10 met de wijzers van de klok weer vast.

Boordiepte instellen (PSB 530 RA/PSB 650 RA) (zie afbeeldingen B-C)

Met een gemonteerde afzuigvoorziening kan de boordiepte „X” worden ingesteld.

Plaats een boor in de boorhouder en span de boor. Zie het gedeelte „Inzetgereedschap wisselen” op pagina 71. Draai de stelring voor de diepteanslag 13 omhoog tot deze op de telescoopgeleiding 12 verschuifbaar is. Plaats het elektrische gereedschap zonder het in te schakelen stevig op het oppervlak waarin u wilt boren, tot de boor het oppervlak raakt.

Lees op de stelring 13 de schaalverdelingswaarde van de telescoopgeleiding 12 af. Tel bij deze waarde de gewenste boordiepte X op. Duw de stelring 13 op de berekende schaalverdelingswaarde en draai de stelring 13 vervolgens omlaag om de vastgestelde afstand vast te houden.

Boordiepte instellen (PSB 600 RE/PSB 650 RE) (zie afbeelding D)

Met de diepteaanslag 21 kan de gewenste boordiepte X worden vastgelegd.

Druk op de knop voor de instelling van de diepteaanslag 22 en zet de diepteaanslag in de extra hangreep 11.

De ribbels op de diepteaanslag 21 moeten naar boven wijzen.

Trek de diepteaanslag zo ver naar buiten dat de afstand tussen de punt van de boor en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte X.

Inzetgereedschap wisselen

Snelspanboorhouder (PSB 600 RE/PSB 650 RE/PSB 650 RA) (zie afbeelding E)

Door het indrukken van de asblokkeerknop 2 wordt de uitgaande as vergrendeld. Hierdoor kan het inzetgereedschap in de boorhouder snel, gemakkelijk en eenvoudig worden vervangen.

Open de snelspanboorhouder 1 door deze in draairichting 1 te draaien tot het gereedschap kan worden ingezet. Zet het gereedschap in.

Draai de huls van de snelspanboorhouder 1 in draairichting 2 met uw hand stevig vast tot er geen klikgeluid meer hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld.

De vergrendeling wordt weer opgeheven als u voor het verwijderen van het toebehoren de huls in de tegengestelde richting draait.

Snelspanboorhouder (PSB 530 RA) (zie afbeelding F)

Houd de achterste huls 26 van de snelspanboorhouder 1 vast en draai de voorste huls 25 in draairichting ① tot het inzetgereedschap kan worden aangebracht. Zet het gereedschap in.

Houd de achterste huls 26 van de snelspanboorhouder 1 vast en draai de voorste huls 25 in draairichting ② met uw hand stevig dicht.

Schroeftoebehoren

Bij het gebruik van bits 24 dient u altijd een universeelbithouder 23 te gebruiken. Gebruik alleen bits die bij de schroefkop passen.

Als u wilt schroeven, zet u de omschakelknop „Boren/klopboren” 3 altijd op het symbool „Boren”.

Boorhouder wisselen

Bij elektrische gereedschappen zonder blokkering van de uitgaande as moet de boorhouder worden vervangen door een erkende klantenservicewerkplaats voor Bosch elektrische gereedschappen.

Boorhouder demonteren (zie afbeelding G)

Span een inbussleutel 27 met de korte schacht naar voren in de snelspanboorhouder 1.

Leg het elektrische gereedschap op een stabiele ondergrond, bijvoorbeeld een werkbank. Houd het elektrische gereedschap vast, druk op asblokkeerknop 2 en draai de snelspanboorhouder 1 los door de inbussleutel 27 in draairichting ① te draaien. Een vastzittende snelspanboorhouder wordt losgemaakt door een lichte slag op de lange schacht van de inbussleutel 27. Verwijder de inbussleutel uit de snelspanboorhouder en schroef de snelspanboorhouder volledig los.

Boorhouder monteren (zie afbeelding H)

De montage van de snelspanboorhouder vindt plaats in omgekeerde volgorde.

De boorhouder moet worden vastgedraaid met een aandraaimoment van ca. 6-8 Nm.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt.

Draairichting instellen (zie afbeelding I)

Met de draairichtingomschakelaar 8 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uit-schakelaar 6 is ingedrukt, is dit echter niet mogelijk.

Rechtsdraaien: Als u wilt boren of schroeven wilt indraaien, drukt u de draairichtingschakelaar 8 naar links tot aan de aanslag door.

PSB 600 RE/PSB 650 RE/PSB 650 RA: De draai-richtingindicatie 4 toont het symbool „△”.

Linksdraaien: Als u schroeven of moeren wilt uit- of losdraaien, drukt u de draairichtingschakelaar 8 naar rechts tot aan de aanslag door.

PSB 600 RE/PSB 650 RE/PSB 650 RA: De draai-richtingindicatie 4 toont het symbool „∇”.

Functie instellen

Boren en schroeven

Zet de omschakelknop 3 op het symbool „Boren”.

Klopboren

Zet de schakelaar 3 op het symbool „Klopboren”.

De schakelaar 3 klikt merkbaar vast en kan ook terwijl de motor loopt worden bediend.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 6 en houdt u deze ingedrukt.

Als u de ingedrukte aan/uit-schakelaar 6 wilt vastzetten, druk u op de vastzetknop 5.

Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 6 los, of als deze met de blokkeerknop 5 vergrendeld is, drukt u de aan/uit-schakelaar 6 kort in en laat u deze vervolgens los.

Toerental of aantal slagen instellen

U kunt het toerental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 6 indrukt.

Lichte druk op de aan/uit-schakelaar 6 heeft een lager toerental of aantal slagen tot gevolg. Met toenemende druk wordt het toerental of het aantal slagen hoger.

Toerental of aantal slagen vooraf instellen (PSB 600 RE/PSB 650 RE/PSB 650 RA)

Met het stelwiel voor het vooraf instellen van het toerental 7 kunt u het benodigde toerental of het aantal slagen, ook terwijl de machine loopt, vooraf instellen.

Het vereiste toerental of het aantal slagen is afhankelijk van het materiaal en de werkomstandigheden en kan proefondervindelijk worden vastgesteld.

Tips voor de werkzaamheden

▶ Plaats het elektrische gereedschap alleen uitgeschakeld op de moer of schroef.

Draaiende inzetgereedschappen kunnen uit- glijden.

Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minuten met maximumtoerental onbelast te laten lopen.

Onderhoud en service

Onderhoud en reiniging

▶ Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België en Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in na-

tionaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.
