Type product	Televisie
Merk	Sony
Model	Wega KLV-17HR1
Schermdiagonaal	17 inch (43 cm)
Beeldtechnologie	CRT Trinitron
Resolutie	640 x 480 pixels
Afmetingen (bxhxd)	450 x 430 x 420 mm
Gewicht	16 kg
Stroomverbruik	75 W
Energieklasse	D
Aansluitingen	SCART, composiet video, audio in/uit, antenne
Geluidsvermogen	2 x 5 W
Functies	Teletekst, slaaptimer, kinderbeveiliging
Afstandsbediening	Ja, meegeleverd
Ondersteunde tuner	Analoog (PAL/SECAM)
Reiniging	Zachte, droge doek; geen vloeistoffen
Reparatie	Onderdelen verkrijgbaar via Sony-service

Veelgestelde vragen - Wega KLV-17HR1 SONY

Hoe schakel ik de kinderslotfunctie in?

Druk op de Menu-knop, ga naar Instellingen en selecteer Kinderslot. Voer een 4-cijferige code in om het slot te activeren.

Wat moet ik doen als er geen beeld is?

Controleer of de televisie is ingeschakeld en of de stroomkabel goed is aangesloten. Controleer ook de signaalbron en kabels.

Kan ik een externe decoder aansluiten?

Ja, sluit de decoder aan via de SCART-aansluiting. Selecteer vervolgens de juiste ingangsbron via de AV-knop op de afstandsbediening.

Hoe stel ik de zenders in?

Druk op Menu, ga naar Zenders instellen en kies Automatisch zoeken. De tv scant alle beschikbare kanalen.

Wat is de betekenis van de lampjes op de voorkant?

Een groen lampje geeft aan dat de tv aan staat. Een rood lampje betekent stand-by. Knipperend rood duidt op een fout; raadpleeg de handleiding.

Hoe reinig ik het scherm?

Gebruik een zachte, droge microvezeldoek. Gebruik nooit vloeistoffen of schoonmaakmiddelen, deze kunnen het scherm beschadigen.

Waarom is het geluid vervormd?

Controleer de audiokabels en de volume-instelling. Soms kan storing van andere apparaten optreden; zet deze uit.

Kan ik ondertiteling inschakelen?

Ja, via de Teletekst-knop kunt u pagina 888 selecteren voor ondertiteling. Ook in het menu kunt u ondertiteling aanzetten.

Hoe stel ik de slaaptimer in?

Druk op Menu, ga naar Tijdsinstellingen en selecteer Slaaptimer. Kies de gewenste tijd (bijv. 30, 60, 90 minuten).

Mijn afstandsbediening werkt niet. Wat nu?

Vervang de batterijen en controleer of de infraroodsensor niet geblokkeerd is. Richt de afstandsbediening direct op de tv.

GEBRUIKSAANWIJZING Wega KLV-17HR1 SONY

Voordat u de televisie gaat gebruiken, moet u deze gebruiksaanwijzing aandachtig doorlezen. Bewaar de gebruiksaanwijzing voor het geval u deze later als referentiemateriaal nodig hebt.

Gebruiksaanwijzing

SE

• Ter voorkoming van het risico op elektrische schokken moet u de stekker niet van het netsnoer knippen en vervolgens in het stopcontact steken. Een dergelijke stekker kan niet worden gebruikt en moet worden vernietigd.
• Stel het apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schokken te voorkomen.
• In het apparaat zijn gevaarlijk hoge voltages aanwezig. Open de behuizing niet. Raadpleeg voor service uitsluitend gekwalificeerd personeel.

Veiligheidsinformatie

Dit toestel is alleen geschikt voor een netvoeding van 220-240 V. Zorg dat u niet te veel huishoudelijke apparaten op hetzelfde stopcontact aansluit. Dit kan brand of elektrische schokken veroorzaken.	Wegens milieu- en veiligheidsredenen kunt u de TV beter niet in de standby-modus laten staan als u deze niet gebruikt. Schakel de stroom uit.	Duw nooit voorwerpen in het toestel. Dit kan brand of elektrische schokken tot gevolg hebben. Mors geen vloeistof op het toestel. Als er vloeistof of vaste voorwerpen in de TV terechtkomen, moet u de TV niet meer gebruiken. Laat het toestel onmiddellijk nakijken door gekwalificeerd personeel.
Open de behuizing en de achterklep van de TV niet om het risico op elektrische schokken te voorkomen. Raadpleeg hiervoor uitsluitend gekwalificeerd personeel.	Voor uw eigen veiligheid moet u geen delen van de TV, het netsnoer of de antennekabel aanraken tijdens onweersbuien.	Stel de TV niet bloot aan regen, vocht of rook om het risico op brand of schokken te voorkomen. Gebruik de TV niet op plaatsen waar insecten in het toestel kunnen kruipen.
Sluit de ventilatiegaten van de TV niet af. Laat ten minste 10 cm vrij rondom het toestel voor ventilatie.	Plaats de TV nooit in warme, vochtige of extreem stoffige omgevingen. Plaats de TV niet op een plek waar deze wordt blootgesteld aan mechanische trillingen.	Houd brandbare producten of open lichten (zoals kaarsen) uit de buurt van de TV om brand te voorkomen.
Reinig de TV met een zachte, licht bevochtigde doek. Gebruik geen benzine, thinner of andere chemische middelen om de TV te reinigen. Kras niet op het TV scherm. Als veiligheidsmaatregel moet u de stekker van de TV uit het stopcontact halen voordat u het toestel reinigt.	Trek aan de stekker om het netsnoer te verwijderen. Trek nooit aan het netsnoer.	Plaats geen zware voorwerpen op het netsnoer. Dit kan het netsnoer beschadigen.
Plaats de TV op een stevige, stabiele standaard. Zorg dat kinderen niet op de standaard klimmen. Plaats de TV niet op de zijkant of met de voorkant naar boven.	Haal het netsnoer uit het stopcontact voordat u de TV verplaatst. U moet tijdens het verplaatsen onstabiele oppervlakken vermijden, niet te snel lopen en niet te veel kracht gebruiken. Als het toestel is gevallen of beschadigd, moet u het onmiddellijk laten controleren door gekwalificeerd servicepersoneel.	Sluit de ventilatiegaten van de TV niet af met bijvoorbeeld gordijnen of kranten.

Aanvullende veiligheidsinformatie

LCD-scherm

• Hoewel het LCD-scherm is gemaakt met precisietechnologie met 99,99% of meer effectieve pixels, is het mogelijk dat zwarte punten of heldere punten (rood, blauw of groen) constant op het LCD-scherm verschijnen. Dit is een structureel kenmerk van het LCD-scherm en duidt niet op een storing.
• Stel het LCD-scherm niet bloot aan zonlicht. Als u dit wel doet, kan dit beschadiging van het schermoppervlak tot gevolg hebben.
• U moet niet duwen of krassen op het voorste filter of voorwerpen boven op de TV zetten. Het beeld kan ongelijk worden of het LCD-scherm kan worden beschadigd.
• Als de TV in een koude omgeving wordt gebruikt, kan er een vlek op het beeld worden weergegeven of kan het beeld donker zijn. Dit duidt niet op een storing. Deze problemen worden verholpen als de temperatuur stijgt.
• Er kan een echobeeld optreden als stilstaande beelden langdurig worden weergegeven. Dit kan na enkele seconden verdwijnen.
• Het scherm en de behuizing worden warm als de TV wordt gebruikt. Dit duidt niet op een storing.

Fluorescerende lamp

Deze TV gebruikt een speciale fluorescerende lamp als lichtbron. Als het beeld op het scherm donker wordt, flikkert of niet verschijnt, moet de fluorescerende lamp worden vervangen. Raadpleeg gekwalificeerd servicepersoneel om de lamp te vervangen.

Het schermoppervlak reinigen

Het schermoppervlak is afgewerkt met een speciale coating om weerspiegelingen van fel licht te voorkomen. Houd rekening met het volgende om beschadiging van de afwerking te voorkomen.

• Als u stof van het schermoppervlak wilt verwijderen, moet u dit voorzichtig afvegen met de bijgeleverde reinigingsdoek. Is het stof moeilijk te verwijderen, dan kunt u de reinigingsdoek licht bevochtigen met een mild zeepsopje. U kunt de reinigingsdoek wassen en herhaaldelijk gebruiken.
• Gebruik nooit schuursponsjes, reinigingsmiddelen met alkaline, bijtende reinigingsmiddelen, schuurpoeder of oplosmiddelen, zoals alcohol, benzeen of thinner.

De TV verplaatsen

• Voordat u de TV verplaatst, moet u alle snoeren loskoppelen van de TV. Als het toestel valt, kan dit ernstig letsel veroorzaken.
• Als u de TV verplaatst voor reparatie of verhuizing, moet u deze inpakken in de oorspronkelijke doos en verpakkingsmaterialen.
• Tilt u de TV op, dan moet u deze vasthouden aan de boven- en onderkant. Houd nooit alleen de achterklep vast.

Stap 1 De achterklep verwijderen 6

Stap 2 De antenne, de videorecorder en het netsnoer aansluiten... 7

Stap 3 De batterijen in de afstandsbediening plaatsen ....8

Optionele componenten aansluiten 11

TV kijken 12

Optionele componenten bedienen 16

De configuratie wijzigen (MENU)

De "BEELD" instelling wijzigen.....17

De "GELUID" instelling wijzigen ...19

De SLUIMERFUNCTIE instellen ....20

De "INSTELLEN" instelling wijzigen ....21

Aanvullende informatie

Verhelpen van storingen ....25

Onderdelen en bedieningselementen ....27

De bijgeleverde accessoires controleren

Afstandsbediening RM-932 (1)

Netsnoer (type BF) (1) Gebruiksaanwijzing (1)

Verwijder de ferrietkernen niet.

- Gebruik dit netsnoer (geaard) als u het toestel buiten het Verenigd Koninkrijk gebruikt.

- Gebruik dit netsnoer (geaard) als u het toestel in het Verenigd Koninkrijk of Hong Kong gebruikt.

Voorbereidingen

Stap 1

De achterklep verwijderen

Voordat u de antenne en snoeren kunt aansluiten, moet u de achterklep van de TV verwijderen. Plaats de klep terug als u de aansluitingen hebt aangebracht.

De achterklep verwijderen

①Houd de achterklep vast zoals wordt weergegeven en schuif deze ongeveer 10 mm omhoog.

②Trek de achterklep naar u toe.

De achterklep plaatsen

①Houd de achterklep vast zoals wordt weergegeven en lijn de vier pinnen op de achterklep uit met de gaten op de TV. (De achterklep mag ongeveer 10 mm boven de TV uitsteken.)

②Terwijl u de achterklep tegen de TV drukt, schuift u deze omlaag.

Opmerking

- Als u de TV optilt, moet u nooit alleen de achterklep vasthouden, omdat de achterklep gemakkelijk kan worden verwijderd.

Stap 2

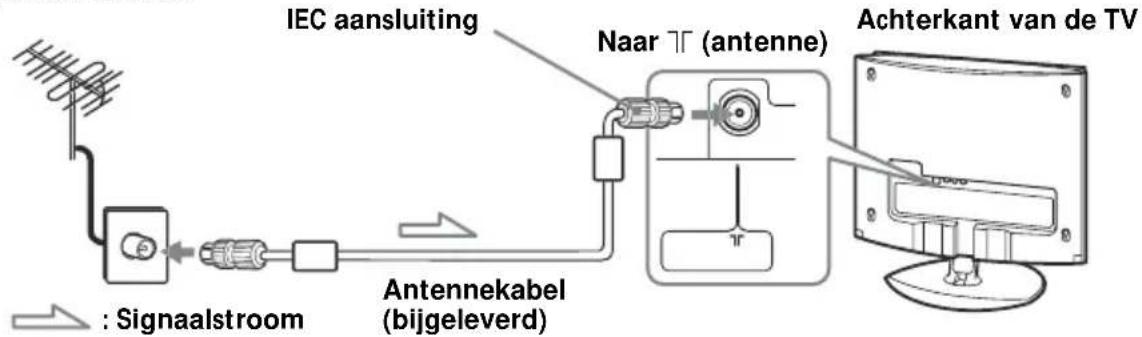

De antenne aansluiten

LET OP

Sluit het netsnoer pas aan als u de andere aansluitingen hebt aangebracht. Anders kan een minimale stroomlekkage via de antenne en/of andere aansluitingen naar de aarde plaatsvinden.

Een videorecorder aansluiten

Druk op ➕ op de afstandsbediening als u een video wilt afspelen (zie pagina 11).

Opmerking

- Zie "Optionele componenten aansluiten" op pagina 11 voor meer informatie over het aansluiten van een videorecorder op de 2 aansluitingen.

Voorbereidingen (vervolgd)

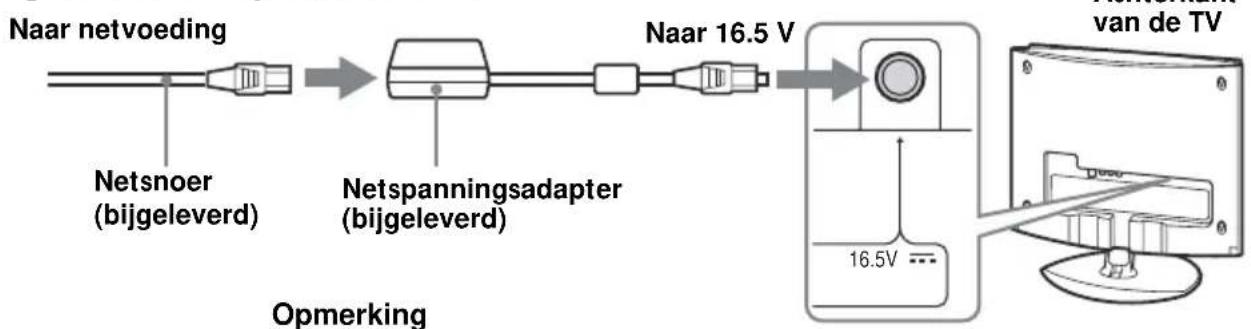

Het netsnoer aansluiten

Gebruik de bijgeleverde netspanningsadapter en het bijgeleverde netsnoer om de TV op de netvoeding aan te sluiten. Achterkant

• Verwijder de ferrietkern niet uit de netspanningsadapter.

De kabels door de standaard leiden

U kunt de antennekabel, het snoer van de netspanningsadapter en de Scart-kabel door de standaard leiden.

①Trek de bovenkant van het kabeldeksel naar u toe en verwijder het deksel.

②Leid de kabels door de standaard.

③Lijn de pinnen op het deksel uit met de gaten in de standaard om het kabeldeksel terug te plaatsen.

Opmerking

- De andere kabels mogen niet door de standaard worden geleid.

De hoek van de TV wijzigen

U kunt de hoek van de TV wijzigen zodat u comfortabeler TV kunt kijken.

Stap 3

De batterijen in de afstandsbediening plaatsen

- Gebruik nooit oude batterijen of een combinatie van verschillende soorten batterijen.

Stap 4

Als u de TV voor het eerst inschakelt, verschijnt een reeks menuschermen op de TV waarmee u de TV gemakkelijk kunt instellen.

1 Sluit de TV aan op het stopcontact (220 - 240 V, 50 Hz). 2 Druk op I / ⏻ om de TV in te schakelen.

Het "LANGUAGE"

(TAAL) menu verschijnt automatisch als u de TV voor het eerst inschakelt.

Opmerking

- Als u automatisch opstarten op een later tijdstip wilt uitvoeren, moet u op → op de achterkant van de TV drukken.

3 Druk op ↓ of ↑ op de afstandsbediening om de taal te selecteren. Druk vervolgens op OK.

De menu's worden nu weergegeven in de geselecteerde taal.

Het "LAND" menu wordt automatisch weergegeven.

Voorbereidingen (vervolgd)

4 Druk op ← of → om het land te selecteren waarin u de TV wilt gebruiken. Druk vervolgens op OK.

Als het land niet als optie wordt weergegeven, selecteert u "-".

Het beginscherm wordt weergegeven.

5 Druk op ← of → om "JA" te selecteren en druk op OK.

De TV gaat zoeken naar zenders en slaat alle beschikbare zenders op.

Als de beschikbare zenders zijn opgeslagen, wordt het "ZENDERNUMMERS SORTEREN" menu weergegeven. U kunt de volgorde wijzigen waarin de zenders op het scherm worden weergegeven.

Als u de zenders in de afgestemde volgorde wilt houden, kunt u stap 6 en 7 overslaan.

6 Als u de volgorde van de zenders wilt wijzigen, drukt u op ← of → om het programmanummer te selecteren voor de zender waarvan u de volgorde wilt wijzigen. Druk vervolgens op OK.

7 Druk op ← of → om een nieuw programmanummer voor de geselecteerde zender te selecteren en druk op OK.

8 Druk op MENU om terug te keren naar de normale weergave.

De TV is nu klaar voor gebruik.

Tip

- Als de TV een ongewenste zender heeft ingesteld of een bepaalde zender niet kan instellen, moet u de TV handmatig instellen (zie pagina 22).

Optionele componenten aansluiten

U kunt optionele audio/video-componenten, zoals een videorecorder, DVD-speler, camcorder, spelconsole of stereosysteem, aansluiten op de TV. Zie pagina 16 voor meer informatie over het bekijken en bedienen van de aangesloten componenten.

: Signaalstroom

Optionele componenten gebruiken

Als u het beeld van een aangesloten component wilt bekijken, drukt u herhaaldelijk op ➞ op de afstandsbediening tot het juiste ingangssymbool op het scherm wordt weergegeven.

Symbool	Ingangssignaal
AV1	Audio/video-ingangssignaal via Scart-aansluiting 1.
AV2	Audio/video-ingangssignaal via S video-ingang 2 of video-ingang 3 (phono-aansluiting) en audio-ingang 4 5 (phono-aansluiting).

Als u wilt terugkeren naar het normale TV beeld, drukt u op □ op de afstandsbediening.

TV kijken

In dit gedeelte worden verschillende functies en handelingen beschreven die u gebruikt wanneer u TV kijkt. De meeste handelingen kunnen met de afstandsbediening worden uitgevoerd.

1 Druk op I / ⏻ om de TV in te schakelen.

Als de TV in de standby-modus staat (de ⏻ aanduiding van de TV brandt rood), drukt u op TV I/ ⏻ op de afstandsbediening.

2 Druk op PROG +/- (of P +/- op de TV) of de cijfertoetsen om de TV-zender te selecteren.

Voer het tweede cijfer binnen 2,5 seconden in voor getallen met twee cijfers.

of

Aanvullende taken

Actie	Druk op
TV-zenders op volgorde selecteren	PROG ± (of P ± op de TV) en houd deze ingedrukt. Laat de toets los als de gewenste zender wordt weergegeven.
Een TV-zender in de programmalijst selecteren	OK om de programmalijst weer te geven. Druk op of om de gewenste zender te selecteren en druk op OK. Als u de pagina met de programmalijst wilt wijzigen, drukt u op of .
Tijdelijk uitschakelen	TV I/➊.De ⏻ aanduiding op de TV gaat rood branden.
Het volume aanpassen	+ / - .
Het geluid dempen	.
De invoer van aangesloten videocomponenten bekijken (videorecorder, DVD-speler, camcorder, enzovoort)	Ⓧ om “AV1” of “AV2” te selecteren.Druk op om terug te keren naar het TV-scherm.
De invoer van aangesloten RGB-componenten bekijken (DVD-speler, enzovoort)	Ⓧ om “AV1” te selecteren.Druk op om terug te keren naar het TV-scherm.
Teruggaan naar de vorige zender die ten minste 5 seconden is bekeken	➌.
Informatie op het scherm weergeven	➊.

Opmerking

- Als u niet snel een TV-zender selecteert, kan het beeld worden gestoord. Dit duidt niet op een storing.

De beeldmodus selecteren

(1) Druk op op de afstandsbediening om het menu BEELDFUNCTIE weer te geven.

(2) Druk op ⚙, of op ↓ of ↑, om de gewenste beeldmodus te selecteren. Druk vervolgens op OK. "LIVE": het beeldcontrast en de beeldscherpte worden verbeterd. "PERSOONLIJK": uw eigen instellingen. Zie "De "Beeld" instelling wijzigen" op pagina 17 voor meer informatie over het aanpassen van de beeldkwaliteit. "SPEELFILM": het beeld wordt zeer gedetailleerd weergegeven.

Het geluid voor programma's in stereo of tweetalige programma's selecteren

U kunt genieten van programma's in stereo of tweetalige programma's op NICAM en A2 (Duits) zenders. Zie "TWEETALIG" in het "GELUID" menu op pagina 19 voor meer informatie over het selecteren van het geluid.

Functie voor automatisch uitschakelen

Als er 15 minuten lang geen signaal wordt ontvangen en er op geen knop wordt gedrukt, wordt de TV automatisch op stand-by gezet.

wordt vervolgd

TV kijken (vervolgd)

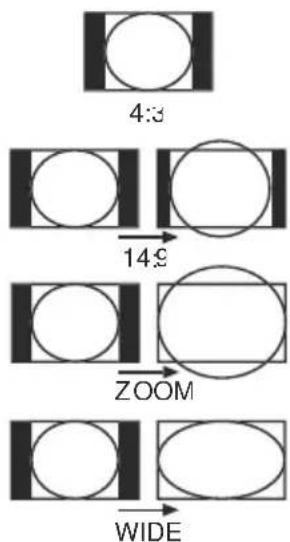

Het beeldformaat selecteren

Druk herhaaldelijk op ♦p de afstandsbediening om het gewenste beeldformaat weer te geven.

KLV-15SR1

4 : 3 16 : 9 (breedbeeld)

U kunt een van de volgende beeldformaten selecteren.

"SMART": een imitatie van het breedbeeldeffect voor 4:3 uitzendingen.

"4:3": normaal 4:3 beeldformaat, volledige beeldgegevens.

"14:9": een middenformaat tussen de beeldformaten 4:3 en 16:9.

"ZOOM": breedbeeldformaat voor films met letterbox-formaat.

"WIDE": voor 16:9 uitzendingen, volledige beeldgegevens.

Opmerking

- In de modi "SMART", "ZOOM" en "14:9" worden delen van de boven- en onderkant van het scherm afgesneden. Druk op of om de positie van het beeld op het scherm aan te passen (bijvoorbeeld om ondertitels te lezen).

Teletekst bekijken

Teletekst is een informatieservice die door de meeste TV-zenders wordt uitgezonden. De indexpagina van de teletektservice (meestal pagina 100) geeft informatie over hoe u de service kunt gebruiken.

Opmerking

- Zorg dat u een zender (TV-uitzending) met een sterk signaal gebruikt, anders kunnen er fouten met teletekst optreden.

Teletekst inschakelen

Selecteer de zender (TV-uitzending) met de teletektservice die u wilt bekijken en druk op Ⓞ.

Een teletekstpagina selecteren

Voer drie cijfers voor het paginanummer in met de cijfertoetsen.

• Als u een fout hebt gemaakt, moet u het juiste paginanummer opnieuw invoeren.
• Als de teller op het scherm blijft zoeken, is de pagina niet beschikbaar. In dit geval moet u een ander paginanummer invoeren.

De volgende of vorige pagina openen

Druk op PROG + (☐) of PROG - (☐).

Teletekst weergeven over het TV-beeld

Druk op Ⓤ terwijl u teletekst bekijkt. Druk nogmaals op deze toets om de teletekstmodus uit te schakelen.

Een teletekstpagina stilzetten

Bepaalde teletekstpagina's hebben subpagina's die automatisch opeenvolgend worden weergegeven. Druk op → / Φ om deze stil te zetten. Druk nogmaals op deze toets om het stilzetten ongedaan te maken.

Verborgen informatie weergeven (zoals antwoorden in een quiz)

Druk op i/. Druk nogmaals op deze toets om de informatie te verbergen.

Teletekst uitschakelen

Druk op □.

Fastext

Met de Fastext service kunt u pagina's openen met één druk op een toets. Als de teletekstmodus is ingeschakeld en Fastext wordt uitgezonden, verschijnt een menu met kleurcoderingen onder aan de teletekstpagina. Druk op de kleurtoets (rood, groen, geel of blauw) om de bijbehorende pagina te openen.

Optionele componenten bedienen

Met de bijgeleverde afstandsbediening kunt u DVD-spelers van Sony en de meeste videorecorders van Sony bedienen. Als u videorecorders of DVD-spelers van andere merken en bepaalde videorecorders van Sony wilt bedienen, moet u de afstandsbediening als volgt instellen.

De afstandsbediening instellen voor gebruik met de aangesloten apparatuur

(1) Druk herhaaldelijk op de toets voor mediakeuze tot het groene lampje voor de videorecorder of DVD-speler gaat branden.

Opmerking

- Als voor de toets voor mediakeuze de TV-stand is ingeschakeld, worden codenummers niet opgeslagen.

(2) Voordat het groene lampje dooft, drukt u op de gele toets en houdt u deze ongeveer zes seconden ingedrukt tot het groene lampje gaat knipperen. (3) Als het groene lampje knippert, voert u met de cijfertoetsen de drie cijfers van de code voor het merk in (zie de onderstaande lijst).

Als u de code onjuist hebt ingevoerd, gaan de drie lampjes kort tegelijkertijd branden.

(4) Schakel de videorecorder of DVD-speler in en controleer of de hoofdfuncties werken.

Opmerkingen

• Als de apparatuur niet functioneert of bepaalde functies niet werken, controleert u of u de code correct hebt ingevoerd of probeert u de volgende code voor het merk.
• De merkcodes kunnen verloren gaan als de batterijen bijna leeg zijn. Als u het codenummer voor de DVD-speler of videorecorder opnieuw wilt instellen, herhaalt u de bovenstaande procedure. Op een klein etiket aan de binnenkant van het deksel van de batterijhouder kunt u de merkcodes opschrijven.
• Niet alle merken zijn beschikbaar en niet alle modellen van elk merk zijn beschikbaar.

Lijst met merken videorecorders Lijst met merken DVD-spelers Merk Code Merk Code

SONY (VHS) 301, 302, 303, 308, 309 SONY 001
SONY (BETA) 303, 307, 310 AIWA 021
SONY (DV) 304, 305, 306 DENON 018, 027, 020, 002
AIWA	325, 331, 351 GRUNDIG	009, 028, 023, 024, 016, 003
AKAI	326, 329, 330 HITACHI	025, 026, 015, 004
DAEWOO	342, 343		JVC 006, 017
GRUNDIG	358, 355, 360, 361, 320, 351		KENWOOD 008
HITACHI	327, 333, 334 LG	015, 014
JVC	314, 315, 322, 344, 352, 353, 354, 348, 349		LOEWE 009, 028, 023, 024, 016, 003
LG	332, 338		MATSUI 013, 016
LOEWE	358, 355, 360, 361, 320, 351		ONKYO 022
MATSUI	356, 357		PANASONIC 018, 027, 020, 002
ORION 328		PHILIPS 009, 028, 023, 024, 016, 003
PANASONIC	321, 323		PIONEER 004
PHILIPS	311, 312, 313, 316, 317, 318, 358, 359		SAMSUNG 011, 014
SAMSUNG	339, 340, 341, 345		SANYO 007
SANYO	335, 336		SHARP 019, 027
SHARP 324		THOMSON 012
THOMSON	319, 350		TOSHIBA 003
TOSHIBA	337		YAMAHA 018, 027, 020, 002

De “BEELD” instelling wijzigen

Met het "BEELD" menu kunt u de beeldinstelling wijzigen. U kunt in dit menu ook de beeldkwaliteit voor de beeldmodus "PERSOONLIJK" aanpassen.

1 Druk op MENU.

2 Druk op ↓ of ↑ om "BEELD" te selecteren en druk op OK.

3 Druk op ↓ of ↑ om het gewenste onderdeel te selecteren.

4 Druk op ← of → om de waarde te wijzigen of selecteer de gewenste optie (zie de onderstaande tabel).

Voor	Druk op ← om	Druk op → om
CONTRAST het beeldcontrast te verlagen het beeldcontrast te verhogen
HELDERHEID het beeld donkerder te maken het beeld helderder te maken
KLEUR de kleurintensiteit te verlagen de kleurintensiteit te verhogen
SCHERPTE het beeld zachter te maken het beeld scherper te maken
TINT* meer rode beeldtonen toe te voegen	meer groene beeldtonen toe te voegen
VERLICHT	in te stellen op “LAAG”	in te stellen op “HOOG”
KLEURTINT	Druk op ← of → om achtereenvolgens “WARM”, “NORMAAL” of “KOEL” te selecteren.

* U kunt "TINT" alleen voor het NTSC-kleursysteem wijzigen.

De "BEELD" instelling wijzigen (vervolgd)

5 Herhaal de bovenstaande procedure om de andere onderdelen te wijzigen.

De aangepaste instellingen worden actief als u de beeldmodus "PERSOONLIJK" selecteert.

Selecteer "HERSTELLEN" en druk op OK om de standaardwaarden voor beeldkwaliteit te herstellen.

Terugkeren naar de normale weergave

Druk op MENU.

Opmerking

- Als de beeldmodus is ingesteld op "LIVE" of "SPEELFILM", kunt u alleen "CONTRAST" of "HERSTELLEN" selecteren.

De "GELUID" instelling wijzigen

Met het "GELUID" menu kunt u de geluidsinstelling wijzigen.

1 Druk op MENU.

2 Druk op ↓ of ↑ om "GELUID" te selecteren en druk op OK.

3 Druk op ↓ of ↑ om het gewenste onderdeel te selecteren. Druk op ← of → om de waarde te wijzigen of selecteer de gewenste optie (zie de onderstaande tabel).

Voor	Druk op ← om	Druk op ➔ om
HOGE TONEN geluid met hoge tonen te verlagen geluid met hoge tonen te verhogen
LAGE TONEN geluid met lage tonen te verlagen geluid met lage tonen te verhogen
TWEETALIG	Druk op ← of ➔ om “MONO” of “STEREO” te selecteren voor een uitzending in stereo of om achtereenvolgens “MONO”, “A” of “B” te selecteren voor een tweetalige uitzending.MONO/STEREO: selecteer “STEREO” of “MONO” voor een uitzending in stereo.MONO/A/B: selecteer “A” voor geluidskanaal 1, “B” voor geluidskanaal 2 of “MONO” voor een kanaal in mono, indien beschikbaar.Opmerkingen• Als het signaal erg zwak is, wordt het geluid automatisch mono.• Als het stereogeluid te veel ruis heeft bij de ontvangst van een NICAM programma, moet u “MONO” selecteren. Het geluid wordt mono, maar de ruis neemt af.
Selecteer “HERSTELLEN” en druk op OK om de standaardwaarden voor geluid te herstellen.

Terugkeren naar de normale weergave

Druk op MENU.

De SLUIMERFUNCTIE instellen

Met het "TIMER" menu kunt u de "SLUIMERFUNCTIE" instellen om de standby-modus van de TV automatisch in te schakelen na een bepaalde periode.

1 Druk op MENU.

2 Druk op ↓ of ↑ om "TIMER" te selecteren en druk op OK.

4 Druk op ↓ of ↑ om de gewenste periode te selecteren waarna de standby-modus van de TV automatisch wordt ingeschakeld.

U kunt voor de periode achtereenvolgens kiezen uit de instellingen "UIT", "0:30", "1:00", "1:30" en "2:00".

5 Druk op OK om de instelling te bevestigen.

Terugkeren naar de normale weergave

Druk op MENU.

De resterende tijd controleren

• Druk op MENU en selecteer "TIMER". Druk vervolgens op OK om het "SLUIMERFUNCTIE" menu weer te geven.
• De resterende tijd wordt automatisch 1 minuut en 5 minuten voordat de standby-modus van de TV wordt ingeschakeld, op het TV scherm weergegeven.

De "INSTELLEN" instelling wijzigen

Met het "INSTELLEN" menu kunt u de configuratie van de TV wijzigen. U kunt bijvoorbeeld de menutaal wijzigen of zenders automatisch of handmatig instellen.

1 Druk op MENU.

2 Druk op ↓ of ↑ om "INSTELLEN" te selecteren en druk op OK.

3 Druk op ↓ of ↑ om het gewenste onderdeel te selecteren (zie de onderstaande tabel). Druk vervolgens op OK.

De opties voor het geselecteerde onderdeel worden weergegeven.

Selecteer	Om
AUTOM. INSTELLEN	automatisch alle beschikbare TV-zenders te zoeken en op te slaan.De bedieningsprocedure nadat u op OK hebt gedrukt, is dezelfdeals in stap 4 en 5 van automatisch opstarten op pagina 10.
HANDMATIG INSTELLEN	zenders handmatig één voor één in te stellen in de gewenste volgorde. Zie “Zenders handmatig instellen” op pagina 22.
ZENDERNUMMERS SORTEREN	de volgorde te wijzigen waarin de zenders op het scherm worden weergegeven. De bedieningsprocedure nadat u op OK hebt gedrukt, is dezelfde als in stap 6 en 7 van automatisch opstarten op pagina 10.
TAAL	de menutaal te wijzigen.De bedieningsprocedure nadat u op OK hebt gedrukt, is dezelfdeals in stap 2 en 3 van automatisch opstarten op pagina 9.
LAND	het land te wijzigen waarin u de TV gebruikt.De bedieningsprocedure nadat u op OK hebt gedrukt, is dezelfdeals in stap 3 en 4 van automatisch opstarten op pagina 9 en 10.

wordt vervolgd

De "INSTELLEN" instelling wijzigen (vervolgd)

Selecteer	Om
AUTOM.FORMAAT	(alleen beschikbaar voor KLV-17HR1)de breedte-/hoogteverhouding van het scherm automatisch te wijzigen op basis van het ontvangstsignaal.Druk op ◆ of ➔ om “AAN” voor de AUTOM. FORMAAT functie te selecteren. Selecteer “UIT” om de geselecteerde breedte-/hoogteverhouding van het scherm te behouden.
H CENTR.	(alleen beschikbaar voor het signaal via de Scart-aansluiting)Druk op ◆ of ➔ om het midden van het beeld horizontaal aan te passen.

Opmerking

- Voor het video-ingangssignaal kunt u alleen "TAAL", "LAND", "AUTOM. FORMAAT" en "H CENTR." instellen.

Terugkeren naar de normale weergave

Druk op MENU.

Zenders handmatig instellen

1 Als u "HANDMATIG INSTELLEN" hebt geselecteerd, drukt u op ↓ of ↑ om "PROGRAMMA" te selecteren.

2 Druk op ← of → om het programmanummer te selecteren waarvoor u een zender wilt instellen.

- U kunt het programmanummer ook selecteren met de cijfertoetsen.

3 Druk op ↓ of ↑ om "SYSTEEM" te selecteren. Druk vervolgens op ← of → om het TV-systeem voor uw land te selecteren: "B/G", "D/K", "I" of "L".

4 Druk op ↓ of ↑ om "AFSTEMBAND" te selecteren. Druk vervolgens op ← of → om de afstemband voor de uitzending te selecteren: "VHF-L" (VHF laag), "VHF-H" (VHF hoog) of "UHF".

- Gewoonlijk stelt u "AFT" in op "AAN".

5 Druk op ↓ om "ZOEKEN" te selecteren en druk op OK.

6 Druk op → om naar een zender met een hoger nummer te zoeken of op ← voor een zender met een lager nummer.

Druk nogmaals op → of ← als de zender die op het TV-scherm verschijnt, niet de gewenste zender is. Herhaal de procedure tot het beeld van de gewenste zender wordt weergegeven.

7 Als u de gewenste zender hebt gevonden, drukt u op OK.

Het "HANDMATIG INSTELLEN" menu wordt opnieuw weergegeven.

8 Herhaal stap 1 tot en met 7 als u andere zenders wilt instellen.

Terugkeren naar de normale weergave

Druk op MENU.

Een zender nauwkeurig afstemmen

Gewoonlijk geeft "AFT: AAN" de beste beeldkwaliteit, maar u kunt de zender handmatig nauwkeuriger afstemmen als het beeld is vervormd met "AFT: AAN".

Terwijl u de zender bekijkt, opent u het "HANDMATIG INSTELLEN" menu en selecteert u "AFT". Vervolgens drukt u op of om nauwkeurig af te stemmen tussen -15 en +15 tot de beste beeldkwaliteit wordt verkregen.

Opmerking

- Als u de "ZOEKEN" functie uitvoert na nauwkeurig afstemmen, wordt "AFT" automatisch weer op "AAN" gezet.

De ingestelde zender benoemen

U kunt de ingestelde zender benoemen met maximaal vijf tekens (letters of cijfers, bijvoorbeeld BBC).

(1) Selecteer het programmanummer voor de ingestelde zender die u wilt benoemen in het "HANDMATIG INSTELLEN" menu.

wordt vervolgd

De "INSTELLEN" instelling wijzigen (vervolgd)

(2) Druk op ↓ of ↑ om "NAAM" te selecteren en druk op OK.

(3) Druk op ↓ of ↑ om een teken te selecteren. Druk vervolgens op → om naar de volgende positie te gaan. Herhaal deze procedure om maximaal vijf tekens op te geven.

Als u het teken wilt corrigeren, drukt u op ◆ om terug te gaan naar het opgegeven teken en selecteert u het juiste teken.

Wilt u een lege ruimte invoeren, dan laat u "_" staan en drukt u op ➤.

(4) Druk op OK om de naam op te slaan.

Ongewenste of ongebruikte zenders overslaan ("OVERSLAAN")

Als u de zenders automatisch hebt ingesteld, kunt u ongewenste of ongebruikte zenders uitschakelen.

1 Selecteer het programmanummer voor de ingestelde zender die u wilt uitschakelen in het "HANDMATIG INSTELLEN" menu.

2 Druk op ↓ of ↑ om "OVERSLAAN" te selecteren, druk vervolgens op ← of → om "AAN" te selecteren.

3 Druk op OK om de instelling te bevestigen.

4 Herhaal stap 1 tot en met 3 als u andere zenders wilt uitschakelen.

De overgeslagen zender herstellen

Terugkeren naar de normale weergave

Druk op MENU.

Verhelpen van storingen

Als er problemen optreden tijdens het TV kijken, moet u het volgende gedeelte doornemen. Als het probleem blijft optreden, moet u contact opnemen met uw Sony dealer.

Probleem Mogelijke oplossingen

Geen beeldGeen beeld en geen geluid	• Controleer de aansluitingen van het netsnoer, de antenne en de videorecorder (pagina's 7 en 8).• Druk op TV I/∅ op de afstandsbediening (pagina 12).• Dr uk op ∅ op de TV om de TV uit te schakelen. Schakel de TV na ongeveer vijf seconden weer in (pagina 12).
Geen geluidGoed beeld, maar geen geluid	• Druk op △ + om het volume te verhogen (pagina 13).• Dr uk op ☐ × om het dempen van het geluid te annuleren (pagina 13).
Slecht beeld/geluidBeeld met sneeuw en geluid met ruis	• Controleer de antennekabel en de aansluiting met de TV, de videorecorder en het stopcontact (pagina 7).• Controleer het antennetype (VHF/UHF). Neem contact op met een Sony dealer voor advies.• Pas de richting van de antenne aan. Neem contact op met een Sony dealer voor advies.• Pr obeer een versterker te gebruiken. De signalen kunnen te zwak zijn.• Open het “INSTELLEN” menu en selecteer “HANDMATIG INSTELLEN” om de zender opnieuw in te stellen (pagina 22).
Vervormd beeld en geluid met ruis	• Als u een versterker gebruikt, moet u deze uitschakelen of loskoppelen. De uitgezonden signalen kunnen te sterk zijn.
Goed beeld, maar geluid met ruis	• Als op alle zenders ruis optreedt, moet u het “INSTELLEN” menu weergeven en “AUTOM. INSTELLEN” selecteren om de zenders opnieuw in te stellen (pagina 21).• Als op bepaalde zenders ruis optreedt, selecteert u de zender. Vervolgens opent u het “INSTELLEN” menu en selecteert u het juiste TV-systeem (“SYSTEEM”) (pagina 22).
Gestippelde lijnen of strepen	• Gebruik geen haardroger of andere storingsbronnen in de buurt van de TV.• Pas de richting van de antenne aan voor de minste storing. Neem contact op met een Sony dealer voor advies.
Dubbele beelden of “echobeelden”	• Gebruik een zeer gerichte antenne.• Pas de richting van de antenne aan. Neem contact op met een Sony dealer voor advies.• Als u een versterker gebruikt, moet u deze uitschakelen of loskoppelen. De versterker is wellicht niet geschikt.

wordt vervolgd

Verhelpen van storingen (vervolgd)

Probleem Mogelijke oplossingen
Geen kleur	Open het "BEELD" menu en pas het "KLEUR" niveau aan (pagina 17).Pas de richting van de antenne aan. Neem contact op met een Sony dealer voor advies.
Bewegende lijnen over het TV-scherm.	Er treedt storing door externe bronnen op, zoals zware machines of een naburig zendstation. Houd de TV uit de buurt van storingsbronnen.
Het beeld dat via een videorecorder wordt weergegeven, is vervormd.	Dit kan gebeuren als u de videoband met speciale afspeelstanden weergeeft, zoals vertraagde weergave.
Problemen met geluid in stereo of tweetalig geluidDe TV kan geen signalen in stereo ontvangen.	Open het "GELUID" menu en controleer de "TWEETALIG" instelling (pagina 19).
Geluid in stereo wordt in- en uitgeschakeld of is vervormd, of het geluid schakelt vaak tussen stereo en mono.	Controleer de antennekabel en de aansluiting met de TV, de videorecorder en het stopcontact (pagina 7).Pas de richting van de antenne aan. Neem contact op met een Sony dealer voor advies.Open het "GELUID" menu en wijzig de "TWEETALIG" instelling voor het beste geluid (pagina 19).
De breedte/hoogte-verhouding van het scherm wordt niet automatisch gewijzigd, zelfs niet als AUTOM.FORMAAT in het menu INSTELLEN is ingesteld op AAN. (alleen KLV-17HR1)	De AUTOM. FORMAAT functie werkt wellicht niet voor het afspelen van beelden met videoapparatuur, zoals een videorecorder. In dit geval moet u het beeldformaat handmatig selecteren met op de afstandsbediening (pagina 14).
Kan geen schietspellen spelen.	Bepaalde schietspellen waarbij een lichtstraal op het TV-scherm wordt gericht met een elektronisch pistool of geweer, kunnen niet op de TV worden gebruikt. Raadpleeg de gebruiksaanwijzing bij het videospel voor meer informatie.
De TV-behuizing kraakt.	W ijzigingen in de kamertemperatuur kunnen tot gevolg hebben dat de TV-behuizing uitzet of samentrekt. Dit veroorzaakt een krakend geluid. Dit duidt niet op een storing.
Statische ontlading als de TV-behuizing wordt aangeraakt.	Dit is dezelfde statische ontlading als die u voelt wanneer u metalen deurkrukken of autodeuren aanraakt, vooral als de lucht droog is, zoals in de winter. Dit duidt niet op een storing.

Onderdelen en bedieningselementen

Voorkant en zijkant

* De ⏻ en symbolen bevinden zich aan de zijkant.

Achterkant

① I/⏻ (stroom) schakelaar (pagina 12) ② P (programma) +/- toetsen (pagina 12) ③ ∠ (volume) +/- toetsen (pagina 13) ④ → (TV/video) toets (pagina 12) ⑤ ⏻ (standby) aanduiding (pagina 12) ⑥ R (sensor voor afstandsbediening) ⑦ (hoofdtelefoon) aansluiting

⑧ 7 (antenne) aansluiting (pagina 7) ⑨ S video/video/audio-ingang 2 aansluitingen (pagina 11) ⑩ ⇔ 1/ ⚫ (Scart) aansluiting (pagina 7) ⑪ →← (automatisch opstarten) toets (pagina 9) ⑫ 16.5 V (DC invoer) aansluiting (pagina 8)

Onderdelen en bedieningselementen (vervolgd)

Afstandsbediening

De namen/symbolen van toetsen op de afstandsbediening worden in verschillende kleuren weergegeven om de beschikbare functies aan te duiden.

Kleur	Toetsfunctie
Zwart	Voor algemene TV-bediening
Groen	Voor bediening van teletekst
Rood	Voor opnamebediening
Donkerblauw	Voor bediening van optionele componenten

① TV I/⏻ (stroom voor TV) toets (pagina 12)

② → (TV/video-ingang) toets (pagina 13) / ⚠️ (teletekst stilzetten) toets (pagina 15)

③ 0 – 9 (cijfers) toetsen (pagina 12)

④ (verspringen) toets (pagina 13) / -/-- (programmanummer met twee cijfers) toets voor een videorecorder

⑤ Gele toets (pagina 16)

⑥ (beeldformaat) toets (pagina 14)

⑦ (teletekst) toets (pagina 15)

8 ↓/↑/←/→ en OK toetsen (pagina 9) / bedieningstoetsen voor videorecorder/DVD-speler

⑨ MENU toets (pagina 17)

10 ● REC (opname) toets voor een videorecorder

⑪ Toets voor mediakeuze (pagina 16)

12 PROG (programma) +/- toetsen (pagina 12) / 📄/ 📋 (teletekstpagina) toetsen (pagina 15)

13 ☐ (dempen) toets (pagina 13)

14 VIDEO I/⏻ (stroom voor videorecorder/DVD-speler) toets

15 (scherminformatie) toets (pagina 13) / (teletekstinformatie) toets (pagina 15)

16 (beeldmodus) toets (pagina 13)

⑰ (geluidsmodus) toets (niet gebruikt op deze TV)

18 □ (TV) toets (pagina 13)

19 ∠ (volume) +/- toetsen (pagina 13)

Technische gegevens

	KLV-17HR1	KLV-15SR1
Stroomvereisten	220 - 240 V, 50Hz (via de bijgeleverde netspanningsadapter, 16,5 V DC invoer)
Stroomverbruik (W)	Aangegeven op de achterkant van de TV.
Televisiesysteem	B/G, I, D/K, L
Kleursysteem	PAL, SECAMNTSC3.58, NTSC 4.43 (alleen video-ingang)
Stereosysteem/Tweetalig systeem	NICAM Stereo/Tweetalig D/K, I, B/G, L;A2 Stereo/Tweetalig (Duits) B/G, DK
KanaalbereikVHF	E2 tot en met E12
UHF	E21 tot en met E69
CATV	S1 tot en met S20, S01 tot en met S03
HYPER	S21 tot en met S41
D/K	R1 tot en met R12, R21 tot en met R69
L	F2 tot en met F10, B tot en met Q, F21 tot en met F69
I	UHF B21 tot en met B69
T(antenne)	Externe antenne (75 ohm)
Audio-uitgang (luidspreker)	3 W + 3 W (RMS)
Aantal aansluitingen1/1	21-pins Scart-aansluiting (CENELEC standaard)waaronder audio/video-ingang, RGB-ingang, TV audio/video-uitgang
2 (S Video)	S video-ingang (4-pins mini DIN)Y: 1 Vp-p, 75 ohm, negatieve syncC: 0,286 Vp-p (Burst signaal), 75 ohm
2 (Video)	Video-ingang (phono-aansluiting)1 Vp-p, 75 ohm, negatieve sync
2 R/D/D/D L/G/S/I	Audio-ingang (phono-aansluitingen)500 mVrms
○ (hoofdtelefoon)	Kleine aansluiting (stereo)
LCD scherm	a Si TFT active matrix
Weergaveresolutie	1280 punten (horizontaal) 1024 p x 768 lijnen (verticaal) x 768 lijnen (verticaal)
Schermformaat (cm) (b/h, diagonaal)	37,1 x 22,2, 43,2 30,6 x 22,9, 38,1
Afmetingen (b/h/d, mm) met standaard	472 · 405 · 184	406 · 405 · 184
zonder standaard	472 · 348 · 73	406 · 348 · 70
Gewicht (kg) met standaard	Ong. 5,7 Ong. 5,3
zonder standaard	Ong. 4,9 Ong. 4,5
Los verkrijgbare accessoires	Wandmontagesteun SU-W100

Wijzigingen in ontwerp en technische gegevens zijn voorbehouden zonder voorafgaande kennisgeving.

WAARSCHUWING
