Wega KLV-17HR1 - Televisio SONY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Televisio
Merkki	Sony
Malli	Wega KLV-17HR1
Näytön lävistäjä	17 tuumaa (43 cm)
Näyttötekniikka	CRT Trinitron
Resoluutio	640 x 480 pikseliä
Mitat (leveys x korkeus x syvyys)	450 x 430 x 420 mm
Paino	16 kg
Virrankulutus	75 W
Energialuokka	D
Liitännät	SCART, komposiittivideo, ääni sisään/ulos, antenni
Ääniteho	2 x 5 W
Toiminnot	Teksti-TV, uniajastin, lapsilukko
Kauko-ohjain	Kyllä, mukana toimitetaan
Tuettu viritin	Analoginen (PAL/SECAM)
Puhdistus	Pehmeä, kuiva liina; ei nesteitä
Korjaus	Osia saatavana Sony-huollosta

Usein kysytyt kysymykset - Wega KLV-17HR1 SONY

Kuinka otan lapsilukon käyttöön?

Paina Menu-painiketta, mene kohtaan Asetukset ja valitse Lapsilukko. Syötä 4-numeroinen koodi aktivoidaksesi lukon.

Mitä teen, jos kuvaa ei ole?

Tarkista, että televisio on päällä ja virtajohto on kunnolla kiinni. Tarkista myös signaalilähde ja johdot.

Voinko liittää ulkoisen dekooderin?

Kyllä, liitä dekooderi SCART-liittimen kautta. Valitse sitten oikea tulolähde AV-painikkeella kaukosäätimestä.

Kuinka säädän kanavat?

Paina Menu, mene kohtaan Kanavien asetukset ja valitse Automaattihaku. Televisio skannaa kaikki saatavilla olevat kanavat.

Mitä etupuolen merkkivalot tarkoittavat?

Vihreä valo tarkoittaa, että tv on päällä. Punainen valo tarkoittaa valmiustilaa. Vilkkuva punainen tarkoittaa vikaa; katso käyttöohje.

Kuinka puhdistan näytön?

Käytä pehmeää, kuivaa mikrokuituliinaa. Älä koskaan käytä nesteitä tai puhdistusaineita, ne voivat vahingoittaa näyttöä.

Miksi ääni on vääristynyt?

Tarkista äänijohdot ja äänenvoimakkuusasetukset. Joskus muut laitteet voivat aiheuttaa häiriöitä; sammuta ne.

Voinko ottaa tekstityksen käyttöön?

Kyllä, Teksti-TV-painikkeella voit valita sivun 888 tekstitystä varten. Voit myös ottaa tekstityksen päälle valikosta.

Kuinka asetan uniajastimen?

Paina Menu, mene kohtaan Aika-asetukset ja valitse Uniajastin. Valitse haluamasi aika (esim. 30, 60, 90 minuuttia).

Kaukosäätimeni ei toimi. Mitä nyt?

Vaihda paristot ja tarkista, ettei infrapunasensori ole estynyt. Suuntaa kaukosäädin suoraan televisioon.

KÄYTTÖOHJE Wega KLV-17HR1 SONY

- Lue tämä käyttöohje huolellisesti ennen laitteen käytön aloittamista. Säilytä käyttöohje myöhempää käyttötarvetta varten.

WEGA

KLV-17HR1

KLV-15SR1

VAROITUS

• Jos verkkovirtajohdon pistoke on irronnut johdosta, älä kytke pistoketta pistorasiaan. Muutoin voit saada sähköiskun. Tällaista pistoketta ei voi käyttää, ja se tulisi hävittää.
• Älä jätä laitetta alttiiksi sateelle tai kosteudelle. Muutoin voi syntyä tulipalo- ja sähköiskuvaara.
• Laitteen sisällä on vaarallisen voimakkaita jännitteitä. Älä avaa koteloa. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike.

Turvallisuusohjeita

Tätä laitetta voi käyttää vainverkkovirralla, jonka jännite on220-240 V AC. Varo kytkemästäsamaan pistorasiaan liian monialaitteita. Muutoin voi syntyätulipalo- tai sähköiskuvaara.	Ympäristön ja turvallisuudenkannalta on suositeltavaa, että etjätä televisiota valmiustilaan, kunet katsele sitä. Irrota televisiopistorasiasta.	Älä työnnä laitteen sisään mitään esineitä.Muutoin voi syntyä tulipalo- tai sähköiskuvaara. Varo läkyttämästä nesteitä laitteen päälle. Jos television sisään kuitenkin pääsee jokin esine tai nestettä, älä käytä televisiota. Anna ammattitaitoisen huoltoliikkeen tarkastaa se mahdollisimman pian.
Älä avaa television koteloa tai takalevyä, jotta vältät sähköiskun vaaran. Laitteen saa huoltaa vainammattitaitoinen huoltoliike.	Älä kosketa mitään television osaa, verkkovirtajohtoa tai antennijohtoa ukonilmalla.	Suojaa laite sateelta ja kosteudelta tulipalo- ja sähköiskuvaaran estämiseksi. Älä käytä televisiota paikassa, jossa sen sisään voi päästä hyönteisiä.
Älä peitä television tuuletusauukkoja. Jätä laitteen kaikille puolille vähintään 10 cm vapaata tilaa, jotta laitteen tuuletus on riittävä.	Älä sijoita televisiota kuumaan, kosteaan tai poikkeuksellisen pölyiseen paikkaan. Älä sijoita televisiota sellaiseen paikkaan, jossa se on alttiina tärinälle.	Älä sijoita television lähelle tulenarkoja esineitä tai avotulta (esimerkiksi kynttilää). Muutoin voi syttyä tulipalo.
Puhdista televisio pehmeällä, kevyesti kostutetulla liinalla. Älä käytä television puhdistuksessa bensiiniä, tinneriä tai muita kemikaaleja. Älä naarmuta television kuvaruutua. Varmista turvallisuus irrottamalla televisio pistorasiasta ennen sen puhdistamista.	Irrota verkkovirtajohto pistorasiasta pistokkeesta vetämällä. Älä vedä verkkovirtajohdosta.	Älä sijoita raskaita esineitä verkkovirtajohdon päälle, jotta johto ei vahingoitu.
Sijoita televisio vakaalle alustalle. Älä päästä lapsia kiipeilemään sen päälle. Älä sijoita televisiota kyljelleen tai kuvaruutu ylöspäin.	Irrota verkkovirtajohto pistorasiasta ennen television siirtämistä. Vältä siirron aikana epätasaisia pintoja, nopeita liikkeitä ja liiallista voimaa. Jos laite on pudonnut tai vahingoittunut, anna ammattitaitoisen huoltoliikkeentarkastaa se mahdollisimman pian.	Älä peitä television tuuletusaukkoja esimerkiksi verhoilla tai paperilla.

Turvallisuuteen liittyviä lisätietoja

Nestekidenäyttö

• Nestekidenäyttö on valmistettu erittäin tarkkaa tekniikkaa käyttäen, ja yli 99,99 % kuvapisteistä toimii. Nestekidenäytössä voi kuitenkin näkyä pysyvästi mustia pisteitä tai kirkkaita valopisteitä (punaisia, sinisiä tai vihreitä). Tämä on nestekidenäytön rakenteesta johtuva ominaisuus eikä merkki viasta.
• Älä jätä nestekidenäytön pintaa alttiiksi auringonvalolle. Muutoin näytön pinta voi vahingoittua.
• Älä painele tai naarmuta nestekidenäytön kuvapintaa äläkä sijoita television päälle mitään esineitä. Kuva voi muuttua epätasaiseksi tai nestekidenäyttö vahingoittua.
• Jos televisiota käytetään kylmässä ympäristössä, kuva voi muuttua epäselväksi tai tummaksi. Tämä ei ole merkki viasta. Häiriöt poistuvat, kun ympäristön lämpötila nousee.
• Jos televisiossa pidetään liikkumatonta kuvaa pitkään, kuvaruutuun voi jäädä jälkikuva. Se katoaa yleensä hetken kuluttua.
• Näyttö ja kotelo lämpenevät television käytön aikana. Kyseessä ei ole vika.

Fluoresenssilamppu

Tämän television valonlähde on erikoisrakenteinen fluoresenssilamppu. Jos kuva muuttuu tummaksi, välkkyy tai ei tule lainkaan näkyviin, fluoresenssilamppu on kulunut, ja se tulisi vaihtaa. Lisätietoja lampun vaihtamisesta saat ammattitaitoisesta huoltoliikkeestä.

Kuvaruudun pinnan puhdistaminen

Kuvaruudun pinnalla on erikoispinnoite, joka vähentää ulkoisen valon heijastumista. Noudata seuraavassa mainittuja varotoimia, jotta vältät pinnoitteen vahingoittumisen.

• Poista pöly kuvaruudun pinnalta vakiovarusteisiin sisältyvällä puhdistusliinalla kevyesti pyyhkimällä. Jos pöly ei irtoa, pyyhi mietoon pesuaineliuokseen kostutetulla puhdistusliinalla. Puhdistusliinan voi pestä ja käyttää uudelleen.

- Älä käytä puhdistuksessa hankaustyynyä, emäksistä tai hapanta puhdistusainetta, hankausjauhetta tai voimakkaita liuottimia, kuten alkoholia, bensiiniä tai tinneriä.

Television kuljettaminen

• Irrota televisiosta kaikki kaapelit ennen television siirtämistä. Sen putoaminen voi aiheuttaa vakavan vamman.
• Jos aiot kuljettaa televisiota huollon tai muuton takia, pakkaa se alkuperäiseen pakkauslaatikkoon ja käytä alkuperäisiä pakkausmateriaaleja.
• Kun kannat televisiota, pitele sitä sen ylä- ja alapinnalta. Älä kanna sitä pelkästään takakannesta.

Television käyttäminen

Käyttöönotto 6

Vaihe 1 Takakannen irrottaminen ....6

Vaihe 2 Antennin, kuvanauhurin ja verkkovirtajohdon liittäminen .. 7

Vaihe 3 Paristojen asentaminen kaukosäätimeen 8

Vaihe 4 Televisiokanavien automaattinen viritys (Auto Startup) .. 9

Lisälaitteiden liittäminen 11

Television katselu 12

Lisälaitteiden käyttäminen 16

Asetusten muuttaminen (MENU)

Kuva-asetusten muuttaminen (PICTURE)....17

Ääniasetusten muuttaminen (SOUND) 19

Uniajastimen asetuksen määrittäminen (SLEEP TIMER) ...20

Perusasetusten muuttaminen (SET-UP) 21

Lisätietoja

Vianmääritys 25

Kaukosäädin RM-932 (1)

Kaksi paristoa (R6-tyyppisiä) (2)

Verkkolaite (1)

Koaksiaalikaapeli (1)

Verkkovirtajohto (C-tyyppinen) (1)

Verkkovirtajohto (BF-tyyppinen) (1) Käyttöohje (1)

Älä irrota ferriittisydämiä.

- Käytä tätä (suojamaadoitettua) kaapelia, jos käytät laitetta Ison-Britannian ulkopuolella.

- Käytä tätä (suojamaadoitettua) kaapelia, jos käytät laitetta Isossa-Britanniassa tai Hongkongissa.

Käyttöönotto

Vaihe 1

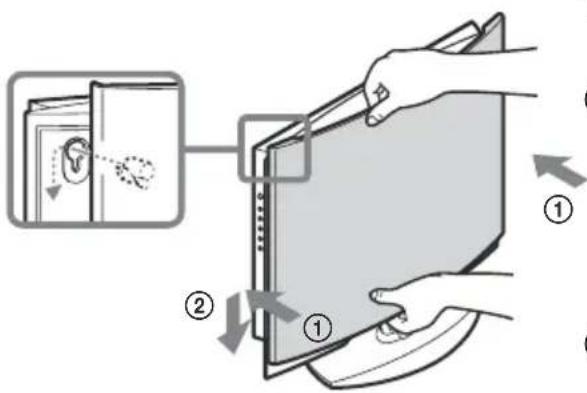

Takakannen irrottaminen

Irrota television takana oleva kansi ennen antennin ja kaapelien liittämistä. Asenna kansi takaisin paikalleen, kun olet liittänyt kaikki kaapelit.

①Tartu takakanteen kuvan mukaisesti ja nosta kantta ylöspäin noin 10 mm.

②Vedä takakantta itseäsi kohti.

Takakannen asentaminen paikalleen

①Tartu takakanteen kuvan mukaisesti ja kohdista neljä takakannessa olevaa uloketta televisiossa oleviin reikiin. (Takakansi voi olla noin 10 mm television takaosaa ulompana.)

②Paina takakantta televisiota kohti ja samalla alaspäin.

Huomautus

- Kun kannat televisiota, älä tartu televisioon vain takakannesta, sillä se irtoaa helposti.

Vaihe 2

Antennin liittäminen

VAROITUS

Liitä verkkovirtajohto vasta sitten, kun olet liittänyt muut johdot. Muutoin antenniliitännästä ja/tai muista liitännöistä voi aiheutua maadoitukseen pieni vuotovirta.

Kuvanauhurin liittäminen

Kun haluat katsella videonauhaa, paina kaukosäätimen →-painiketta (katso sivua 11).

Huomautus

- Jos haluat liittää kuvanauhurin → 2 -liitäntöihin, katso kohtaa "Lisälaitteiden liittäminen" sivulla 11.

Käyttöönotto (jatkuu)

Verkkovirtajohdon liittäminen

Liitä televisio pistorasiaan television vakiovarusteisiin sisältyvän verkkolaitteen ja verkkovirtajohdon avulla. 16.5 V - Televisio

Huomautus

- Älä irrota ferriittisydäntä verkkolaitteesta.

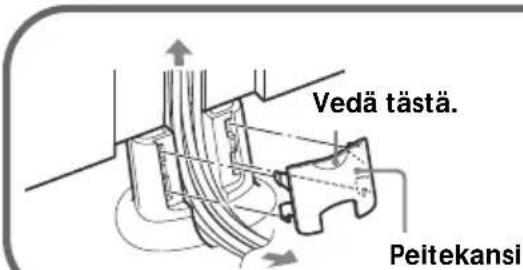

Kaapelien sijoittaminen jalustaan

Voit sijoittaa antennijohdon, verkkolaitteen johdon ja SCART-kaapelin siististi jalustaan.

① Irrota peitekansi vetämällä sitä yläreunasta itseäsi kohti.

② Aseta kaapelit jalustaan.

③ Asenna peitekansi paikalleen niin, että kannessa olevat ulokkeet tulevat jalustassa oleviin reikiin.

Huomautus

- Muita kaapeleita ei voi sijoittaa jalustaan.

Television katselukulman säätäminen

Voit säätää television katselukulmaa.

Vaihe 3

Paristojen asentaminen kaukosäätimeen

- Älä käytä uusia ja vanhoja paristoja tai erityyppisiä paristoja yhdessä.

Vaihe 4

Televisiokanavien automaattinen viritys (Auto Startup)

Kun kytket television toimintaan ensimmäisen kerran, kuvaruutuun tulee sarja valikkonäyttöjä, joiden avulla voit valita perusasetukset ja virittää kanavat helposti.

1 Liitä televisio pistorasiaan (220-240 V AC, 50 Hz). 2 Kytke televisioon virta painamalla painiketta I / ⏻.

LANGUAGE-kielivalikko tulee näkyviin automaattisesti, kun kytket televisioon virran ensimmäisen kerran.

Huomautus

- Voit suorittaa Auto Startup -toiminnon myöhemmin uudelleen painamalla television takapaneelissa olevaa →←-painiketta.

3 Valitse kieli painamalla kaukosäätimen painiketta ↓ tai ↑, ja paina sitten OK.

Kaikki valikot ovat nyt valitsemasi kielen mukaisia.

COUNTRY-maavalikko tulee näkyviin automaattisesti.

Käyttöönotto (jatkuu)

4 Valitse painiketta ← tai → painamalla maa, jossa käytät televisiota, ja paina sitten OK.

Jos haluamaasi maata ei ole luettelossa, valitse “-”.

Alkunäyttö tulee näkyviin.

5 Valitse painiketta ← tai → painamalla YES ja paina sitten OK.

Televisio aloittaa kanavien haun ja tallentaa kaikki löytämänsä kanavat muistiin.

Kun kaikki vastaanottokelpoiset kanavat on viritetty, PROGRAMME SORTING -järjestelynäyttö tulee näkyviin. Voit muuttaa kanavien järjestystä.

Jos haluat pitää kanavat haun löytämässä järjestyksessä, ohita vaiheet 6 ja 7.

6 Jos haluat siirtää kanavan järjestyksessä toiseen paikkaan, valitse kanavan nykyisen muistipaikan numero painamalla painiketta ← tai → ja paina sitten OK.

7 Valitse painiketta ← tai → painamalla sen muistipaikan numero, johon haluat siirtää kanavan, ja paina sitten OK.

8 Palaa normaaliin kuvaan painamalla MENU-painiketta.

Televisio on nyt valmis käytettäväksi.

Vihje

- Jos television kanavahaku on löytänyt tarpeettoman kanavan tai se ei löydä haluamaasi kanavaa, esiviritä kanava manuaalisesti (katso sivua 22).

Lisälaitteiden liittäminen

Voit liittää televisioon muita audio-/videolaitteita, esimerkiksi kuvanauhurin, DVD-soittimen, videokameran, videopelin tai stereolaitteiston. Tietoja liitettyjen laitteiden käytöstä on sivulla 16.

: Signaalin kulkusuunta

Lisälaitteiden käyttäminen

Kun haluat katsella televisioon liitetystä laitteesta tulevaa kuvaa, paina kaukosäätimen -painiketta toistuvasti, kunnes oikean tuloliitännän symboli näkyy kuvaruudussa.

Symboli Tulosignaali
AV1	SCART-liitäntään 1 liitetystä laitteesta tuleva audio-/videosignaali.
AV2	S-videotuloliitäntään 2 tai RCA-videotuloliitäntään 3 ja RCA-audiotuloliitäntöihin 4 5 liitetystä laitteesta tuleva audio-/videosignaali.

Palaa normaaliin televisiokuvaan painamalla kaukosäätimen painiketta □.

Television katselu

Tässä jaksossa on kuvattu toiminnot, joita voit käyttää television katselun aikana. Voit käyttää useimpia toimintoja kaukosäätimestä.

1 Kytke televisioon virta painamalla painiketta I / ⏻.

Kun televisio on valmiustilassa (television ⏻-merkkivalo palaa punaisena), paina kaukosäätimen painiketta TV ⚫.

2 Valitse haluamasi kanavan muistipaikan numero painamalla painiketta PROG +/- (tai television painiketta P +/-) tai numeropainikkeita.

Jos haluamasi kanavan muistipaikan numero on kaksinumeroinen, anna toinen numero 2,5 sekunnin kuluessa ensimmäisestä.

tai

Lisätoimintoja

Toiminto	Press
Peräkkäin olevien TV-kanavien valinta	PROG ± (tai P ± – televisiosta) ja pidä alas painettuna. Vapauta painike, kun haluamasi TV-kanava on näkyvissä.
TV-kanavan valinta luettelosta	Tuo kanavaluettelo näkyviin painamalla OK. Valitse sitten haluamasi kanavan muistipaikka painamalla painiketta tai ja paina OK. Voit vaihtaa kanavaluettelon sivua painamalla painiketta ← tai .
Virran tilapäinen katkaisu	TV I/⏻.Television punainen ⏻-merkkivalo syttyy.
Äänenvoimakkuuden säätö	∠+/-.
Äänen mykistäminen	呫.
Videotulosignaalin katselu(esimerkiksi kuvanauhuri tai DVD-soitin)	Valitse AV1 tai AV2 painamalla ➔.Palaa televisiokuvan katseluun painamalla □.
RGB-tulosignaalin katselu(esimerkiksi DVD-soitin)	Valitse AV1 painamalla ➔.Palaa televisiokuvan katseluun painamalla □.
Palaaminen edelliselle kanavalle, jota on katseltu vähintään viisi sekuntia	⊖.
Kuvaruututietojen tuonti näkyviin	⊕.

Huomautus

- Jos valitset TV-kanavan nopeasti, kuvassa voi olla häiriöitä. Tämä ei ole merkki viasta.

Kuvatilan valitseminen

(1) Tuo PICTURE MODE -valikko näkyviin painamalla kaukosäätimen -painiketta.

(2) Valitse haluamasi kuvatila painamalla painiketta 🧑, ↓ tai ♦ ja paina sitten OK.

LIVE : tavallista suurempi kuvan kontrasti ja terävyys. PERSONAL : itse määrittämäsi asetukset.

Jos haluat mukauttaa kuvanlaatua, katso kohtaa

"Kuva-asetusten muuttaminen (PICTURE)" sivulla 17.

MOVIE : tuottaa yksityiskohtaisen kuvan.

Stereoäänisen tai kaksikielisen ohjelman äänen valitseminen

Voit kuunnella NICAM- ja A2 (Saksa) -järjestelmien mukaista stereo- tai kaksikieliääntä. Kun haluat valita äänen, katso SOUND-valikon DUAL SOUND -asetuksen kuvausta sivulla 19.

Automaattinen kytkeytyminen valmiustilaan

Televisio kytkeytyy automaattisesti valmiustilaan, jos siihen ei tule signaalia tai sen painikkeita ei paineta 15 minuuttiin.

Television katselu (jatkuu)

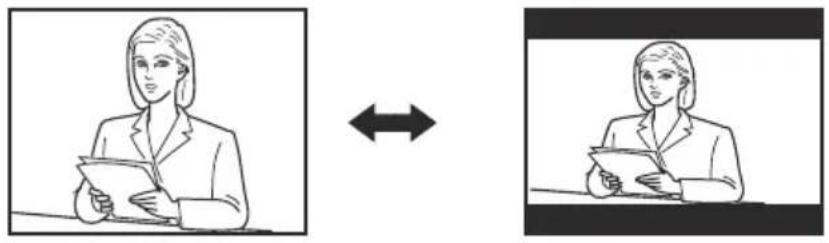

Kuvasuhteen valitseminen

Valitse haluamasi kuvasuhde painamalla kaukosäätimen painiketta toistuvasti.

KLV-15SR1

4 : 3 16 : 9 (laajakuvatila)

Voit valita jonkin seuraavista kuvasuhteista.

SMART: Laajakuvan jäljittely 4:3-kuvasuhteisille ohjelmille.

4:3: Tavallinen 4:3-kuvakoko, kuva kokonaan näkyvissä.

14:9: 4:3- ja 16:9-kuvakokojen välimuoto.

ZOOM: Laajakuvamuoto letterbox-ohjelmille.

WIDE: 16:9-kuvakoko, kuva kokonaan näkyvissä.

Huomautus

- SMART-, ZOOM- ja 14:9-tiloissa osa kuvan ylä- ja alareunasta jää kuvaruudun ulkopuolelle. Voit muuttaa kuvan paikkaa kuvaruudussa painamalla painikkeita ↓ ja ↑ (jotta esimerkiksi tekstitys näkyy kokonaan).

Teksti-tv:n käyttäminen

Useimmat TV-kanavat sisältävät teksti-tv-palvelun. Teksti-tv-palvelun hakemistosivulta (tavallisesti sivu 100) saat tietoja palvelun käytöstä.

Huomautus

- Jos TV-kanavan vastaanotettava signaali on heikko, teksti-tv-signaalissa on virheitä.

Teksti-tv:n ottaminen käyttöön

Valitse TV-kanava, jonka sisältämiä teksti-tv-tietoja haluat katsella, ja paina painiketta ⏻.

Teksti-tv-sivun valitseminen

Anna haluamasi sivun kolme numeroa numeropainikkeilla.

- Jos annat väärän numeron, anna haluamasi sivun numero uudelleen.

- Jos kuvaruudussa juokseva sivunumerolaskuri ei pysähdy, kyseistä sivua ei ole saatavissa. Anna tällöin muun sivun numero.

Seuraavan tai edellisen sivun valitseminen

Paina painiketta PROG + (▶) tai PROG - (▶).

Teksti-tv:n tuominen näkyviin TV-kuvan päälle

Kun katselet teksti-tv:tä, paina painiketta ⏻. Voit poistua teksti-tv-tilasta painamalla painiketta uudelleen.

Teksti-tv-sivun pysäyttäminen

Joillakin teksti-tv-sivuilla on alisivuja, jotka vaihtuvat automaattisesti. Voit pysäyttää niiden vaihtumisen painamalla painiketta 📋/💡. Voit peruuttaa pysäyttämisen painamalla painiketta uudelleen.

Piilotekstin (esimerkiksi kysymyksen vastauksen) tuominen näkyviin

Paina i+-painiketta. Voit poistaa piilotekstin näkyvistä painamalla painiketta uudelleen.

Teksti-tv:n poistaminen käytöstä

Paina painiketta □.

Fastext

Fastext-palvelun avulla pääset tietyille sivuille yhdellä painikkeen painalluksella.

Kun teksti-tv on käytössä ja kyseinen TV-kanava lähettää Fastext-tietoja, teksti-tv-sivun alareunassa on värikoodattu valikko. Painamalla haluamaasi värillistä painiketta (punainen, vihreä, keltainen tai sininen) pääset vastaavalle sivulle.

Lisälaitteiden käyttäminen

Vakiovarusteisiin sisältyvä kaukosäädin on asetettu ohjaamaan Sonyn DVD-soittimia ja useimpia Sonyn kuvanauhureita. Jos haluat ohjata kaukosäätimellä muiden valmistajien kuvanauhureita ja DVD-soittimia tai tiettyjä Sonyn kuvanauhurimalleja, toimi seuraavassa kuvatulla tavalla.

Kaukosäätimen asettaminen ohjaamaan liitettyä laitetta

(1) Paina kaukosäätimessä olevaa ohjattavan laitteen valitsinta toistuvasti, kunnes vihreä VCR- tai DVD-merkkivalo syttyy.

Huomautus

- Jos ohjattavan laitteen valitsin on TV-asennossa, koodinumerot eivät tallennu muistiin.

(2) Pidä ennen vihreän merkkivalon sammumista keltaista painiketta alas painettuna noin kuusi sekuntia niin, että vihreä merkkivalo alkaa vilkkua. (3) Kun vihreä merkkivalo vilkkuu, anna ohjattavan laitteen merkkikoodissa olevat kolme numeroa (katso luetteloa alla) numeropainikkeilla.

Jos annoit koodin oikein, kaikki kolme merkkivaloa syttyvät hetkeksi.

(4) Kytke kuvanauhuriin tai DVD-soittimeen virta ja varmista, että tärkeimmät toiminnot toimivat.

Huomautuksia

• Jos laitteen ohjaus ei onnistu lainkaan tai jotkin toiminnot eivät toimi, varmista, että annoit oikean koodin, tai kokeile saman laitemerkin seuraavaa koodia.
• Merkkikoodi on voinut kadota muistista, jos paristot ovat heikot. Aseta DVD-soittimen tai kuvanauhurin koodinumero uudelleen toistamalla edellä kuvatut vaiheet. Paristolokeron sisällä on pieni tarra, johon voit kirjoittaa ohjattavien laitteiden merkkikoodit.
• Kaikkien laitemerkkien tai kaikkien samanmerkkisten laitemallien ohjaus ei ole mahdollista.

Kuvanauhurimerkkien luettelo DVD-soitinmerkkien luettelo Merkki Koodi Merkki Koodi

SONY (VHS) 301, 302, 303, 308, 309 SONY 001
SONY (BETA) 303, 307, 310 AIWA 021
SONY (DV) 304, 305, 306 DENON 018, 027, 020, 002
AIWA	325, 331, 351 GRUNDIG	009, 028, 023, 024, 016, 003
AKAI	326, 329, 330 HITACHI	025, 026, 015, 004
DAEWOO	342, 343		JVC 006, 017
GRUNDIG	358, 355, 360, 361, 320, 351		KENWOOD 008
HITACHI	327, 333, 334 LG	015, 014
JVC	314, 315, 322, 344, 352, 353, 354, 348, 349		LOEWE 009, 028, 023, 024, 016, 003
LG	332, 338		MATSUI 013, 016
LOEWE	358, 355, 360, 361, 320, 351		ONKYO 022
MATSUI	356, 357		PANASONIC 018, 027, 020, 002
ORION 328		PHILIPS 009, 028, 023, 024, 016, 003
PANASONIC	321, 323		PIONEER 004
PHILIPS	311, 312, 313, 316, 317, 318, 358, 359		SAMSUNG 011, 014
SAMSUNG	339, 340, 341, 345		SANYO 007
SANYO	335, 336		SHARP 019, 027
SHARP 324		THOMSON 012
THOMSON	319, 350		TOSHIBA 003
TOSHIBA	337		YAMAHA 018, 027, 020, 002

Kuva-asetusten muuttaminen (PICTURE)

PICTURE-valikon avulla voit muuttaa kuvan asetuksia. Tämän valikon avulla voit myös mukauttaa kuvanlaatua PERSONAL-kuvatilaa varten.

1 Paina MENU-painiketta.

2 Valitse painiketta ↓ tai ↑ painamalla PICTURE ja paina sitten OK.

4 Muuta arvoa painamalla painiketta ⇔ tai ⇒ tai valitse haluamasi vaihtoehto (katso taulukkoa alla).

CONTRAST kontrastin vähennys kontrastin lisäys
BRIGHTNESS kirkkauden vähennys kirkkauden lisäys
COLOUR värikylläisyyden vähennys värikylläisyyden lisäys
SHARPNESS terävyyden vähennys terävyyden lisäys
HUE* punasävyisyyden lisäys vihreäsävyisyyden lisäys
BACKLIGHT	taustavalon asetus arvoon LOW (himmeä)	taustavalon asetus arvoon HIGH (kirkas)
COLOUR TONE	Valitse painiketta ◆ tai ► painamalla värilämpötilaksi WARM (lämmin), NORMAL (normaali) tai COOL (viileä).

* HUE-asetus toimii vain NTSC-värijärjestelmässä.

jatkuu

Kuva-asetusten muuttaminen (PICTURE) (jatkuu)

5 Muuta muita haluamiasi asetuksia toistamalla edellä kuvatut vaiheet. Valitsemasi asetukset tulevat käyttöön, kun valitset PERSONAL-kuvatilan. Voit palauttaa kuvan asetukset tehdasasetusten mukaisiksi valitsemalla RESET tai painamalla OK.

Palaaminen normaaliin kuvaan

Paina MENU-painiketta.

Huomautus

- Kun LIVE- tai MOVIE-kuvatila on käytössä, voit valita vain CONTRAST- ja RESET-asetukset.

Ääniasetusten muuttaminen (SOUND)

SOUND-valikon avulla voit muuttaa äänen asetuksia.

1 Paina MENU-painiketta.

2 Valitse painiketta ↓ tai ↑ painamalla SOUND ja paina sitten OK.

3 Valitse haluamasi asetus painikkeella ↓ tai ↑. Muuta sitten arvoa painamalla painiketta ← tai → tai valitse haluamasi vaihtoehto (katso taulukkoa alla).

TREBLE korkeiden äänien vaimennus korkeiden äänien voimistus

BASS matalien äänien vaimennus matalien äänien voimistus

DUAL SOUND

Valitse painiketta ⇔ tai ⇔ painamalla MONO tai STEREO stereoääntä varten tai MONO, A tai B kaksikieliääntä varten. MONO/STEREO: Valitse STEREO tai MONO stereoääntä varten. MONO/A/B: Valitse A (äänikanava 1), B (äänikanava 2) tai MONO (monoääni) sen mukaan, mitä kanavia lähetyksessä on.

Huomautuksia

• Jos signaali on hyvin heikko, ääni muuttuu automaattisesti monoääniseksi.
• Jos NICAM-stereoäänessä on kohinaa, valitse MONO. Ääni muuttuu monoääniseksi, mutta kohina vaimenee.

Voit palauttaa äänen asetukset tehdasasetusten mukaisiksi valitsemalla RESET tai painamalla OK.

Palaaminen normaaliin kuvaan

Paina MENU-painiketta.

Uniajastimen asetuksen määrittäminen (SLEEP TIMER)

TIMER-valikon avulla voit asettaa SLEEP TIMER-uniajastimen kytkemään television automaattisesti valmiustilaan määrittämäsi ajan kuluttua.

1 Paina MENU-painiketta.

2 Valitse painiketta ↓ tai ↑ painamalla TIMER ja paina sitten OK.

4 Valitse painiketta ↓ tai ↑ painamalla haluamasi aikajakso, jonka kuluttua televisio kytkeytyy automaattisesti valmiustilaan.

Voit valita ajan puolen tunnin välein vaihtoehdoista OFF (ei käytössä), 0:30, 1:00, 1:30 ja 2:00.

5 Vahvista asetus painamalla OK.

Palaaminen normaaliin kuvaan

Paina MENU-painiketta.

Jäljellä olevan ajan tarkistaminen

• Tuo SLEEP TIMER -valikko näkyviin painamalla MENU, valitsemalla TIMER ja painamalla OK.
• Jäljellä oleva aika näkyy automaattisesti television kuvaruudussa yhden minuutin sekä viisi minuuttia ennen television kytkeytymistä valmiustilaan.

Perusasetusten muuttaminen (SET-UP)

SET-UP-valikon avulla voit muuttaa television perusasetuksia. Voit esimerkiksi vaihtaa valikkojen kieltä tai esivirittää kanavat automaattisesti tai manuaalisesti.

1 Paina MENU-painiketta.

2 Valitse painiketta ↓ tai ↑ painamalla SET-UP ja paina sitten OK.

3 Valitse haluamasi asetus (katso taulukkoa alla) painamalla painiketta ↓ tai ↑ ja paina sitten OK.

Valitsemasi asetuksen vaihtoehdot tulevat näkyviin.

Asetus	Toiminto
AUTO SET-UP	Vastaanottokelpoisten TV-kanavien automaattinen esiviritys ja tallennus.Toimintavaiheet OK-painikkeen painamisen jälkeen ovat samat kuin Auto Startup -toiminnon ohjeiden vaiheet 4 ja 5 sivulla 10.
MANUAL SET-UP	Kanavien esiviritys manuaalisesti yksi kerrallaan halutussa järjestyksessä. Katso “Kanavien manuaalinen esiviritys” sivulla 22.
PROGRAMME SORTING	Voit muuttaa kanavien järjestystä. Toimintavaiheet OK-painikkeen painamisen jälkeen ovat samat kuin Auto Startup -toiminnon ohjeiden vaiheet 6 ja 7 sivulla 10.
LANGUAGE	Voit vaihtaa valikkojen kieltä.Toimintavaiheet OK-painikkeen painamisen jälkeen ovat samat kuin Auto Startup -toiminnon ohjeiden vaiheet 2 ja 3 sivulla 9.
COUNTRY	Voit muuttaa television käyttömaan asetusta.Toimintavaiheet OK-painikkeen painamisen jälkeen ovat samat kuin Auto Startup -toiminnon ohjeiden vaiheet 3 ja 4 sivuilla 9 ja 10.

Perusasetusten muuttaminen (SET-UP) (jatkuu)

Asetus	Toiminto
AUTO FORMAT	(Toimii vain mallissa KLV-17HR1.)Ohjelmasignaalin mukaisen kuvasuhteen automaattinen valinta. Valitse painiketta ◆ tai ➔ painamalla ON, jos haluat ottaa AUTO FORMAT-asetuksen käyttöön. Valitse OFF, jos haluat säilyttää kuvasuhteen muuttumattomana.
H CENTRE	(Toimii vain SCART-liitännän kautta tulevan signaalin yhteydessä.)Muuta kuvan paikkaa vaakasuuntaisesti painamalla painiketta ◆ tai ➔.

Huomautus

- V ideotulosignaalin yhteydessä voit muuttaa vain asetuksia LANGUAGE, COUNTRY, AUTO FORMAT ja H CENTRE.

Palaaminen normaaliin kuvaan

Paina MENU-painiketta.

Kanavien manuaalinen esiviritys

1 Valitse MANUAL SET-UP ja valitse sitten painiketta ↓ tai ↑ painamalla PROGRAMME.

2 Valitse painiketta ← tai → painamalla sen muistipaikan numero, johon haluat esivirittää kanavan.

• Voit valita muistipaikan numeron myös numeropainikkeita painamalla.

3 Valitse painiketta ↓ tai ↑ painamalla SYSTEM. Valitse sitten painiketta ← tai → painamalla television käyttömaassa käytettävä TV-järjestelmä B/G, D/K, I tai L.

• Valitse AFT-asetukseksi tavallisesti ON.

5 Valitse ↓-painiketta painamalla näytön alareunasta SEARCH ja paina OK.

6 Jos haluat liikkua taajuusalueella ylöspäin, paina →-painiketta. Jos haluat liikkua alaspäin, paina ←-painiketta.

Jos haun löytämä näkyviin tuleva kanava ei ole haluamasi, paina uudelleen painiketta ◀ tai ►. Toimi samoin, kunnes haluamasi kanava on näkyvissä.

7 Kun haluamasi kanava on löytynyt, paina OK.

MANUAL SET-UP-valikko tulee näkyviin.

8 Jos haluat esivirittää muita kanavia, toista vaiheet 1-7.

Palaaminen normaaliin kuvaan

Paina MENU-painiketta.

Kanavan hienoviritys

Tavallisesti AFT: ON -asetus tuottaa parhaan mahdollisen kuvan. Jos AFT: ON -asetuksen tuottamassa kuvassa on häiriöitä, voit kuitenkin hienovirittää kanavan taajuutta.

Kun katselet kanavaa, tuo MANUAL SET-UP -valikko näkyviin ja valitse AFT. Hienoviritä kanavaa välillä -15 ja +15, kunnes kuva on paras mahdollinen.

Huomautus

- Jos valitset hienovirityksen jälkeen SEARCH-toiminnon, AFT-asetukseksi palautuu automaattisesti ON.

Nimen antaminen esiviritetylle kanavalle

Voit antaa esiviritetylle kanavalle enintään viiden merkin pituisen nimen (kirjaimia tai numeroita, esimerkiksi BBC).

(1) Valitse MANUAL SET-UP -valikosta sen muistipaikan numero, johon nimettävä esiviritetty kanava on tallennettu.

Perusasetusten muuttaminen (SET-UP) (jatkuu)

(2) Valitse painiketta ↓ tai ↑ painamalla NAME ja paina sitten OK.

(3) Valitse merkki painamalla painiketta ↓ tai ↑. Siirrä sitten kohdistin seuraavaan merkkipaikkaan painamalla →-painiketta. Toista tätä menettelyä, kunnes enintään viiden merkin pituinen nimi on valmis.

Jos haluat korjata merkin, siirry takaisin sen kohdalle painamalla ←-painiketta ja valitse oikea merkki.

Jos haluat kirjoittaa nimeen tyhjän välin, valitse “_” ja paina →-painiketta.

(4) Tallenna nimi painamalla OK.

Tarpeettomien tai käyttämättömien kanavien ohittaminen (SKIP)

Kun olet esivirittänyt kanavat automaattisesti, voit ohittaa tarpeettomat tai käyttämättömät kanavat.

1 Valitse MANUAL SET-UP-valikosta sen muistipaikan numero, johon tallennetun kanavan haluat ohittaa.

3 Vahvista asetus painamalla OK.

4 Jos haluat ohittaa muita kanavia, toista vaiheet 1–3.

Ohitetun kanavan palauttaminen

Valitse SKIP-asetukseksi OFF vaiheessa 2.

Palaaminen normaaliin kuvaan

Paina MENU-painiketta.

Vianmääritys

Jos television käytössä ilmenee ongelma, yritä ratkaista se seuraavassa olevien vianmääritysohjeiden avulla. Jos ongelma ei katoa, ota yhteys Sony-jälleenmyyjään.

Ongelma Mahdolliset korjaustoimet

Ei kuvaa.Kuvaa ei näy eikä ääntä kuulu.	V armista, että verkkovirtajohto, antenni ja kuvanauhuri on liitetty oikein (sivut 7 ja 8).Paina kaukosäätimen painiketta TV I/⏻ (sivu 12).Katkaise televisiosta virta noin viideksi sekunniksi painamalla television painiketta I/⏻ ja kytke sitten virta takaisin (sivu 12).
Ei ääntä.Kuva on hyvä, mutta ääntä ei kuulu.	Lisää äänenvoimakkuutta painamalla painiketta △ + (sivu 13).Poista äänen mykistys käytöstä painamalla painiketta ☐ (sivu 13).
Huono kuva ja ääni.Kuvassa ja äänessä on kohinaa.	T arkista antennijohdon ja television sekä kuvanauhurin väliset liitännät (sivu 7).T arkista antennin tyyppi (VHF/UHF). Kysy tarvittaessa lisätietoja Sony-jälleenmyyjältä.Muuta antennin suuntausta. Kysy tarvittaessa lisätietoja Sony-jälleenmyyjältä.Kokeile käyttää antennivahvistinta, sillä vastaanotettava signaali voi olla heikko.T uo SET-UP-valikko näkyviin ja valitse MANUAL SET-UP. Esiviritä kanava sitten uudelleen (sivu 22).
Kuvassa on vääristymiä ja äänessä kohinaa.	Jos käytät antennivahvistinta, poista se käytöstä tai irrota se, sillä vastaanotettava signaali voi olla liian voimakas.
Kuva on hyvä, mutta äänessä on kohinaa.	Jos kaikkien kanavien äänessä on kohinaa, tuo SET-UP-valikko näkyviin ja valitse AUTO SET-UP. Esiviritä kanavat sitten uudelleen (sivu 21).Jos vain jonkin kanavan äänessä on kohinaa, valitse kyseinen kanava ja tuo SET-UP-valikko näkyviin. Valitse sitten oikea TV-järjestelmä (SYSTEM) (sivu 22).
Kuvassa on pisteviivoja tai juovia.	Älä käytä hiustenkuivaajaa tai muita häiriöitä aiheuttavia laitteita television lähellä.Muuta antennin suuntausta niin, että häiriö on mahdollisimman pieni. Kysy tarvittaessa lisätietoja Sony-jälleenmyyjältä.
Kaksoiskuva tai haamukuvia.	Käytä voimakkaasti suuntaavaa antennia.Muuta antennin suuntausta. Kysy tarvittaessa lisätietoja Sony-jälleenmyyjältä.Jos käytät antennivahvistinta, poista se käytöstä tai irrota se, sillä vahvistin voi olla sopimaton.

Vianmääritys (jatkuu)

Ongelma Mahdolliset korjaustoimet
Ei värejä.	T uo PICTURE-valikko näkyviin ja muuta COLOUR-asetusta (sivu 17).Muuta antennin suuntausta. Kysy tarvittaessa lisätietoja Sony-jälleenmyyjältä.
Kuvaruudussa näkyy liikkuvia viivoja.	Ulkoiset lähteet (esimerkiksi jokin kone tai läheinen televisioasema) aiheuttavat häiriöitä.Siirrä televisio kauemmas häiriölähteestä.
Kuvanauhurista tuleva toistokuva on vääristynyt.	Näin voi olla, kun toistat nauhaa erikoistoistotilassa, esimerkiksi hidastettuna.
Stereo- tai kaksikieliäänessä on ongelma.Televisio ei voi vastaanottaa stereolähetystä.	T uo SOUND-valikko näkyviin ja tarkista DUAL SOUND-asetus (sivu 19).
Stereoääni kytkeytyy välillä pois käytöstä ja siinä on säröä tai ääni vaihtelee jatkuvasti stereo- ja monoäänen välillä.	T arkista antennijohdon ja television sekä kuvanauhurin väliset liitännät (sivu 7).Muuta antennin suuntausta. Kysy tarvittaessa lisätietoja Sony-jälleenmyyjältä.T uo SOUND-valikko näkyviin ja muuta DUAL SOUND-asetusta niin, että ääni on paras mahdollinen (sivu 19).
Näytön kuvasuhde ei muutu automaattisesti, vaikka “SET-UP”-valikon “AUTO FORMAT” -asetuksena olisi “ON” (vain KLV-17HR1).	AUTO FORMAT -toiminto ei välttämättä toimi videolaitteen (esimerkiksi kuvanauhurin) kautta tulevan kuvan katselun aikana. Jos näin on, valitse kuvakoko manuaalisesti painamalla kaukosäätimen painiketta (sivu 14).
Ammuntapelien pelaaminen ei onnistu.	Niitä pelejä, joissa television kuvaruutuun suunnataan valonsäde jostakin aseesta, ei voi pelata tällä televisiolla. Katso lisätietoja kyseisen videopeliohjelmiston käyttöoppaasta.
Television kotelosta kuuluu narisevaa ääntä.	Huoneen lämpötilan muutokset saattavat joskus laajentaa tai supistaa television koteloa, mikä voi aiheuttaa ääntä. Tämä ei ole merkki viasta.
Television kotelon koskettaminen aiheuttaa staattisen sähkön purkauksen.	Tämä on sama staattisen sähkön purkausilmiö kuin kosketettaessa metallista ovenkahvaa tai auton ovenkahvaa erityisesti silloin, kun ilmankosteus on pieni, kuten talvipakkasella. Tämä ei ole merkki viasta.

Osien ja säätimien hakemisto

Etuosa ja sivu

* Symbolit ⏻ ja ovat television sivussa.

Takaosa

① I/⏻ (virta) -kytkin (sivu 12)

② P (kanava) +/- -painikkeet (sivu 12)

③ △ (äänenvoimakkuus) +/- -painikkeet (sivu 13)

④ → (TV/video) -painike (sivu 12)

⑤ ⏻ (valmiustila) -merkkivalo (sivu 12)

⑥ IR (kaukosäädinsignaalin vastaanotin)

⑦ (kuulokkeet) -liitäntä

⑧ antenniliitäntä (sivu 7)

⑨ S-video/video/audio input 2 -liitännät (sivu 11)

⑩ → 1/ (SCART) -liitäntä (sivu 7)

⑪ →← (Auto Startup) -painike (sivu 9)

⑫ 16.5 V (tasavirtatulo) -liitäntä (sivu 8)

jatkuu

Osien ja säädinten sijainti (jatkuu)

Kaukosäädin

Kaukosäätimen painikkeiden nimet ja symbolit on merkitty eri väreillä niiden toimintojen mukaan.

Väri	Painikkeen toiminto
Musta	Television yleinen käyttö.
Vihreä	Teksti-tv:n käyttö.
Punainen	Nauhoitustoimintojen käyttö.
Tummansininen	Lisälaitteiden käyttö.

① TV I/⏻ (television virta) -painike (sivu 12) 2 → (televisio/videotulo) -painike (sivu 13) / ☎ (teksti-tv:n pysäytys) -painike (sivu 15) ③0 - 9 (numero) -painikkeet (sivu 12) 4 (hyppy) -painike (sivu 13) / -/-- (kaksinumeroisen numeron valinta) -painike kuvanauhuria varten ⑤ Keltainen painike (sivu 16) ⑥ (kuvasuhde) -painike (sivu 14) ⑦ (teksti-tv) -painike (sivu 15) 8 ↓/↑/←/→- ja OK-painikkeet (sivu 9) / VCR/DVD (kuvanauhuri/DVD-soitin) -painikkeet ⑨ MENU-painike (sivu 17) 10 ● REC (nauhoitus) -painike kuvanauhuria varten ① Ohjattavan laitteen valitsin (sivu 16) 12 PROG (kanava) +/- -painikkeet (sivu 12) / 📄/ 🅋 (teksti-tv-sivu) -painikkeet (sivu 15) 13 ☒ (mykistys) -painike (sivu 13) 14 VIDEO I/⏻ (kuvanauhurin/DVD-soittimen virta) -painike 15 i(kuvaruututiedot) -painike (sivu 13) / ? (teksti-tv-tiedot) -painike (sivu 15) 16 (kuvatila) -painike (sivu 13) ⑰ (äänitila) -painike (ei käytössä tässä televisiossa) 18 □ (televisio) -painike (sivu 13) 19 △ (äänenvoimakkuus) +/- -painikkeet (sivu 13)

Tekniset tiedot

	KLV-17HR1	KLV-15SR1
Käyttöjännite	220-240 V AC, 50Hz (vakiovarusteisiin sisältyvän verkkolaitteen tulojännite 16,5 V DC)
Tehonkulutus (W):	Merkitty television takaosaan.
Televisiojärjestelmä	B/G, I, D/K, L
Värijärjestelmä	PAL, SECAMNTSC3.58, NTSC 4.43 (vain videotulo)
Stereo-/kaksikieliäänijärjestelmä	NICAM-stereo/kaksikieli D/K, I, B/G, L;A2-stereo/kaksikieli (Saksa) B/G, D/K
Vastaanotettavat kanavat VHF	E2 – E12
UHF	E21 – E69
Kaapeli-TV	S1 – S20, S01 – S03
Hyperkanavat	S21 – S41
D/K	R1 – R12, R21 – R69
L	F2 – F10, B – Q, F21 – F69
I	UHF-kanavat B21 – B69
〒(antenni)	75 ohmin liitäntä ulkoiselle antennille
Äänilähtöteho (kaiuttimet)	3 W + 3 W (RMS)
Liitännät→ 1/→	21-nastainen SCART-liitäntä (CENELEC-standardi)sisältää audio-/videotulon, RGB-tulon ja television audio/videolähdön
→ 2 (S Video)	S-video-tulo (4-nastainen mini-DIN)Y: 1 Vp-p, 75 ohmia, negatiivinen tahdistusC: 0,286 Vp-p (purskesignaali), 75 ohmia
→ 2 (Video)	Videotulo (RCA-liitäntä)1 Vp-p, 75 ohmia, negatiivinen tahdistus
→ 2 R/D/D/D L/G/S/I	Audiotulo (RCA-liitännät)500 mV RMS
○ (kuulokkeet)	Stereominiliitäntä
Nestekidenäyttöpaneeli	a-Si TFT -aktiivimatriisi
Näytön tarkkuus	1280 pistettä (vaaka) 1024 pistettä (vaaka)x 768 pistettä (pysty) x 768 pistettä (pysty)
Näytön koko (cm)(l/k, lävistäjä)	37,1 x 22,2, 43,2 30,6 x 22,9, 38,1
Mitat (l/k/s, mm)jalusta mukaan lukien	472 · 405 · 184	406 · 405 · 184
ilman jalustaa	472 · 348 · 73	406 · 348 · 70
Paino (kg)jalusta mukaan lukien	Noin 5,7 Noin 5,3
ilman jalustaa	Noin 4,9 Noin 4,5
Lisävarusteet	Seinäasennuskiinnitin SU-W100

Valmistaja pidättää itsellään oikeuden muuttaa laitteen mallia ja ominaisuuksia ilman erillistä ilmoitusta.

http://www.sony.net/
