GEBRUIKSAANWIJZING HGM7541VGH HOOVER

Dit apparaat is uitsluitend ontwikkeld voor huishoudelijk gebruik.

32

NL

INSTALLATIE

Aanwijzigen voor de installateur

De installatie is de verantwoording van de koper. De fabrikant is vrijgesteld van deze verantwoordelijkheid. Als de service dients wordt ingeschakeld voor een defect ontstaan door foutieve installatie valt dit niet onder de garantie.

Deze inbouwkookplaten zijn bestemd voor installatie in een werkblad dat bestand is tegen temperaturen van 100 °C en een dikte hebben tussen 25 en 40 mm. Voor de inbouwmaat dient u zich te houden aan de maten zoals aangegeven in figuur 1.

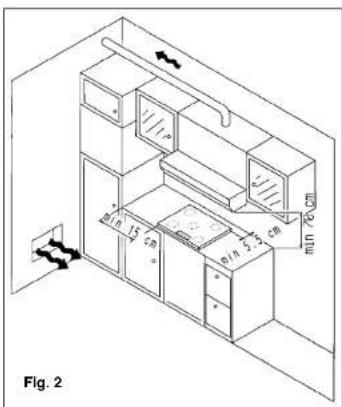

De kookplaat dient zo te worden ingebouwd dat er aan de linker- en rechterzijde minstens 150 mm. ruimte is tussen kookplaat en kasten of verticale panelen. De afstand tussen kookplaat en achterwand dient minstens 55 mm. te zijn (fig. 2).

De afstand tussen de kookplaat en een afzuigkap moet minimaal 70 cm zijn.

(afb. 2).

Wanneer er een ruimte is tussen de inbouw kookplaat en de ruimte daaronder moet er een scheidingsplaat van isolatiemateriaal geplaatst worden (bijvoorbeeld hout).

Tussen de scheidingsplaat en de bodem van de lade moet een ruimte zitten van minsten 10 mm (Fig. 3).

Belangrijk- op onderstaande tekening kunt u zien hoe de afdichtingskit moet worden aangebracht.

Het vastzetten in het meubel geschiedt door

de bijgeleverde bevestigingsbeugels die aan de onderzijde op de daarvoor bestemde plaats worden vastgedraaid.of the unit.

NL

33

Als een 60 cm kookplaat boven een oven wordt geplaatst zonder matelkoeling, moet u er voor zorgen dat er voldoende ruimte is tussen de apparaten, zodat er een goede ventilatie kan plaats vinden. Zie de afbeelding.

De omgeving voor installatie

Een gaskookplaat produceert tijdens het gebruik warmte en vocht in de ruimte waarin deze is geïnstalleerd. Wilt u zeker zijn van een goede ventilatie van de ruimte open daar dan de ventilatieroosters (fig. 3-4) of installeer een afzuigkap met een afvoer. Bij een intensief en langdurig gebruik van het apparaat kan het nodig zijn extra te ventileren door bijvoorbeeld een raam open te zetten of de afzuigkap op de hoogste stand te zetten. Bij een kookplaat met vlambeveiliging dient de ventilatieopening (fig. 3) minimaal 200 cm ^2 te zijn.

In het geval dat er geen mogelijkheid is om een afzuigkap te installeren, is het nodig een elektrische ventilator te plaatsen, met afvoer of in het raam. Deze ventilator moet geschikt zijn voor een keuken en een capaciteit hebben van 3 tot 5 maal het volume van de keuken per uur. De installateur dient zich te houden aan de geldende wetgeving.

Aansluiten (elektrische gedeelte)

Controleer of de gegevens op het typeplaatje op het apparaat, die zich bevindt aan de binnenzijde onder in de kookplaat, en verzeker u er vervolgens van dat dit overeenkomt met de plaatselijk geldende normen nodig voor een goed functioneren. Voordat u het apparaat aansluit controleer of het goed is geaard.

De aarding van het apparaat is wettelijk verplicht. De fabrikant is niet verantwoordelijk voor eventuele materiële of persoonlijke schade als gevolg van foutieve installatie. Voor apparaten zonder stekker dient u een stekker op het aansluitsnoer te monteren die het vermogen als aangegeven op het typje plaatje kan verwerken. De aarde kabel is uitgevoerd in groengeel.

De kabel moet altijd bereikbaar zijn.

Als u het aansluitsnoer gaat vervangen dient de aarde kabel 10 mm. Ianger te zijn dan de andere kabels. Gebruik uitsluitend een aansluitsnoer (type H05RR-F, H05VV-F, H05V2V2-F).

De doorsnede van de draden dient minimaal 1 mm ^2 . Daarnaast mag de diameter van de kabel aan de buitenzijde niet groter zijn dan 7 mm.

Conformiteitsverklaring. Dit apparaat, het gedeelte dat wordt aangesloten op het lichtnet, is conform de richtlijnen van de CEE 89/109.

CE Het apparaat is conform de Europese richtlijnen 89/336/CEE, 90/396/CEE, 73/23/CEE en daaropvolgende modificaties.

VOLGORDE VAN DE MONTAGE

Voor montage van de gasnippel zijn een steek sleutel van 17 en 23 mm. nodig.

1) Draal de onderde- len vast volgens de te- kening.

2) Draai de nippel in de gewenste richting en draai vervolgens met de steksleutels stevig vast.

3) Verbindt de gasnip-pel aan de toevoer (buis/of slang).

Bij sommige modellen wordt een conisch koppelstuk meegeleverd voor de installatie, op de afbeeldingen wordt duidelijk gemaakt hoe u de verschillende aansluiti-

gen kan herkennen (voorbeld: Verenigd, Koninkrijk, nederland, duitsland,...). Het cilindrische deel van het koppelstuk moet aan de kookplaat worden aangesloten.

Aanpassen aan diverse soorten gas

Om de kookplaat aan een andere gassoort aan te passen, dient u de volgende handelingen uit te voeren.

— verwijder pannendrager en branders

— draai de inspuiter los en vervang deze door het passende type (zie tabel gasverbruik)

Tabel gasverbruik 1 W 0,860 Kcal/h

	G20 G25	G30 G31	GZ 250	G20 25mbar G31 37mbar		G30 28-30mbar G2350 13mbar					G20 25mbar G30 36mbar				G25 25mbar G31 30mbar
Werkende brancer	c gas jet l/100 mm	d gas jet l/100 mm	e gas jet l/100 mm	Qn kW	Qmin W	Uh G20	Ih G2350	g/h G30	g/h G31	Qn kW	Qmin W	Uh G20	g/h G30	Qn kW	Qmin W	Uh G25	g/h G31
grodt rechtscher	75	50	104	1	230	95	132	73	71	1,2	260	114	97	0,5	230	100	54
grodt linkser	101	66	132	1,75	360	167	232	127	125	2	410	190	145	1,6	360	177	114
normal	118	90	190	2,5	530	238	331	182	179	2,8	520	257	204	2,25	530	256	161
klene	144	94	190	3,5	700	333	463	254	250	4	830	351	291	3,2	700	354	229
d. bellings	141	96	191	3,5	1750	333	463	254	250	4	1900	351	291	3,2	1750	354	229

De laagstandafstelling

Steek de brander aan en draai de knop op de laagste positie en verwijder de knop. Vervolgens kunt u met een kleine schroevedraaier een schroefje bovenop de gaskraan draaien (fig. 7). Tegen de wijzers van de klok in voor een hogere gastoevoer, met de wijzers van de klok mee voor een lagere gastoevoer. Probeer een vlam van 3 à 4 mm. te krijgen. Wanneer cylindergas gebruikt wordt, draai dan de schroef met de klok mee tot het eind.

Afstelschroefje laagstand van de branders

Als u deze aanpassingen heeft afgerond verwijder dan het etiket met de gaswaarden en vervang deze door een etiket met de juiste waarden.

INSTRUCTIES VOOR GEBRUIK

Dit apparaat is ontwikkeld en geproduceerd voor koken bij huishoudelijk gebruik. Elke andere vorm van gebruik is onjuist en derhalve gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade veroorzaakt door onjuist, onredelijk en onverantwoord gebruik.

Gebruik van de gasbranders

Om de brander aan te steken (bij versie zonder vonkontsteking) houdt u eerst een vlam bij de brander en drukt u de knop naar beneden en draait u de knop tegen de wijzers van de klok in tot maximum.

Als u de branders lange tijd niet gebruikt heeft, kan het zijn dat er een beetje lucht in de gasbuizen zit. Houdt er rekening mee dat de onsteking dan iets langer kan duren. Voor apparaten met een elektronische onsteking geldt het volgende:

- Druk en draai de knop tegen de klok in naar het * symbool.

- Onsteekt de brander door het indrukken van een ontstekingsknop.

Voor kookplaten met vonk ontsteking, Druk de knop in en draai de knop naar de★ Het ontsteking systeem zal een vonk blijven geven totdat u de knop los laat.

Wanneer de vlam niet binnen 5 seconden is ontstoken draai de knop terug naar nul en herhaal de procedure.

Voor modellen uitgevoerd met een veiligheidsventiel, welke de gastoevoer afsluit wanneer de vlam gedoofd is, worden de branders op dezelfde manier ontstoken. Het is belangrijk om de knop 5 seconden in gedrukt te houden nadat de vlam ontstoken is. Daarna zal de vlam blijven branden.

LET OP: Verzeker u na het schoonmaken van de kookplaat er van dat de branders goed gepositioneerd zijn ten opzichte van de vonkontsteking.

Voor optimaal gebruik van de branders raden wij u aan pannen te gebruiken die bij de branders passen. Zie figuur pagina 11.

Type kookplaat Type Brander ∅ Pan (cm)
E:H. R/H Rechts voor 12÷18
E:H. L/H Links voor 10÷18
E:H. R/H Rechts achter 18÷24
E:H. L/H Links achter 18÷24
E. Middelste brander 24÷28
H. Wokbrander	Pas op met overstekende pannen.

In het geval dat u kleinere pannen wilt gebruiken, dient u zich er van te verzekeren dat u de vlam zo instelt dat deze net de onderzijde van de pan raakt. Het gebruik van holle of bolle pannen wordt ernstig afgeraden.

WAARSCHUWING: in het geval dat de vlam een keer te groot wordt, draai dan de knop dicht en wacht minstens 1 minuut alvorens u de gaspit weer onsteekt. Voordat u de glasdeksel (optioneel) sluit, dient u zich er van te verzekeren dat de branders uit en volledig afgekoeld zijn. Dit om breuk door een thermische schok te voorko-

Als in de loop der jaren de knoppen moeilijk gaan draaien, is het noodzakelijk deze te smeren. Dit moet gedaan worden door gekwalificeerde service monteurs.

LET OP: Gebruik de electrische warmhouder pas nadat u de instructie over het gebruik van electrische kookzones heeft gelezen.

Gebruik van elektrische kookzones

Om de elektrische kookzones aan te zetten, is het voldoende om de knop op de gewenste kookstand te zetten. Voor optimale prestaties met een minimum aan energieverbruik kunt u de volgende tabel raadplegen.

Positie	food stuff	No. setting ceramic element
UIT		0
LAAG	Opwarmen van kleine hoeveelheden en malen van sauzen...	1
ZACHT	Kokon van zachle groente, fruit. Aan de kook houden van water...	2
GEMIDDELD	Doorkoken van groente, pasta en bereiden van vis...	3
HOOG	Vlees braden...	4

Het lampje geeft aan dat de kookplaat aan staat.

Bij een keramische kookplaat gaat een lampje branden en deze zal pas uitgaan als de kookplaat volledig is afgekoeld.

Bij het gebruik van de elektrische kookzones raden wij u aan pannen te gebruiken met een vlakke bodem en een diameter die overeenkomt met die van de gekozen kookzone. Zeker geen kleinere diameter gebruiken (fig. 10). Wij raden u aan de bodem van de pan goed te drogen bij eventueel overkoken. Laat nooit een kookzone aanstaan zonder pan of met een lege pan.

(Keramische kookplaat) LET OP: als er een scheur in de kookplaat ontstaat zet deze dan meteen uit om een potentiële elektroschock te voorkomen.

ONDERHOUD EN REINIGEN

Voordat u gaat demonteren of schoonmaken dient u de stroomvoorziening af te sluiten door de stekker uit het stopcontact te halen of de stroomtoevoer via de zekering af te sluiten. Zorg ervoor dat het apparaat volledig is afgekoeld.

Reinig de geëmailleerde, verchroomde en geverfde delen met handwarm water en met een niet agressieve allesreiniger.

Gebruik voor de roestvrijstalen delen een rvs reiniger die gewoon in de winkel verkrijgbaar is.

Aluminium kunt u het beste reinigen door eerst met een met olie doordrenkte doek te poetsen en dit vervolgens met een alcoholhoudend middel af te nemen.

Gebruik tijdens het schoonmaken nooit: schuurmiddelen, bijtende schoonmaakmiddelen, bleekmiddel of zuren.

Voorkom dat er op de geëmaillerde, roestvrijstalen of geverfde delen zuren blijven liggen (azijn, citroensap etc.)

De brandervoet kunt u reinigen met water en allesreinger. Als u de oorspronkelijk glans terug wilt krijgen, kunt u een speciaal schoonmaakmiddel voor aluminiumlegeringen gebruiken.

De branderdeksel, gemaakt van staal met emaille, kunt u reinigen in warm water met reinigingsmiddel. U dient alle aangekoekte deeltjes te verwijderen die onregelmatigheid in de vlam kunnen veroorzaken.

Na het reinigen moeten brandervoet en branderdeksel goed worden gedroogd. Let hierbij op de de buisjes in de brandervoet. Zet daarna de branders zorgvuldig op hun plaats.

LET OP: Zorg er voor dat na het schoonmaken de branders op de juiste plaats zitten en dat de branderdeksel goed op de brandervoet zit. Dit om een slecht vlambeeld en schade aan de brandervoet te voorkomen.

Verchroomde roosters en branders hebben de neiging donker te worden tijdens

Verchroomde roosters en branders hebben de neigling donker te worden tijdens het gebruik. Dit is een normaal en een onvermijdelijk fenomeen, het zal de werking van de kookplaat niet schaden.

U kunt natuurlijk altijd bij onze onderdelen service nieuwe onderdelen bestellen.

Afdekplaat

De afdekplaat is optioneel als accessoire.

Het is niet mogelijk om de afdekplaat te sluiten als de grilplaat op de kookplaat zit.

Let op: Als u iets vloeibaars knoeld op de afdekplaat, verwijder dit dan voordat u de afdekplaat opend, zodat dit niet in het electrische deel van de kookplaat kan lopen!

Let op: wacht tot plaat is afgekoeld voordat u de afdekplaat sluit.

Technische dienst

Het kan natuurlijk gebeuren dat er met uw kookplaat iets niet in orde is. Alvorens de service dients te bellen (in het geval dat de kookplaat niet goed werkt):

- controleer of de stekker juist is aangesloten en in het stopcontact zit;

- controleer of de gastoevoer goed is.

In het geval dat er iets niet functioneert, haal dan de stroom van het apparaat. Maak het apparaat in geen geval open maar neem contact op met de Technische dienst. Het apparaat is voorzien van een standaard garantie certificaat. Dit geeft u, in combinatie met de aankoopnota, recht op twee jaar volledige garantie.

Gias Service Nederland: 0900-9999109

Gias Service België: 0903 99109

Dit apparaat voldoet aan de Europese richtlijnen 2002/96/EC voor elektrische en elektronische afval.

Door dit apparaat correct te verwijderen, helpt u het potentiële negatieve gevolg voor de omgeving en menselijke gezondheid te voorkomen., welke anders door onjuiste verwijdering zou kunnen worden veroorzaakt.

Het symbool op het product duidt aan dat dit product niet behandeld zal worden als huishuidelijk afval. In plaats daarvan zal het apparaat naar het verzamelpunt voor de recycling van elektrische en elektronische uitrusting gaan.

De verwijdering moet in overeenstemming met plaatselijke milieuvoorschriften voor afvalverwerking uitgevoerd worden

Voor meer gedetailleerde informatie over de verwijderingvan dit product, neemt u contact op met uw gemeenlijke reinigingsdienst of de dealer waar u het apparaat heeft gekocht.
