GEBRUIKSAANWIJZING ICKT656XI THOMSON

Geachte klant, U hebt net een kookplaat van THOMSON gekocht. Wij willen u hier graag voor bedanken. Aan de hand van de ervaring die wij door de jaren heen hebben opgebouwd, hebben wij dit apparaat ontwikkeld om u het leven te vereenvoudigen door u prestatie, gebruiksgemak en kwaliteit te bieden. THOMSON biedt tevens een ruime keuze aan ovens, magnetrons, afzuigkappen, fornuizen, vaatwassers, wasmachines, droogtrommels, koelkasten en diepvriezers die allemaal met uw nieuwe kookplaat van THOMSON kunnen worden gecombineerd. Uiteraard wensen wij onze klanten ook na hun aanschaf tevreden te houden. Onze klantenservice staat daarom tot uw beschikking voor vragen en suggesties. THOMSON Wij streven ernaar om onze producten voortdurend te verbeteren en we behouden ons het recht voor om de technische, functionele of esthetische eigenschappen van de producten te wijzigen in overeenstemming met nieuwe ontwikkelingen. Belangrijk Voor installatie en gebruik van uw apparaat deze installatie- en gebruiksgids aandachtig lezen. U zult snel vertrouwd raken met de werking van uw toestel.

• Veiligheidsvoorschriften ______________________________________________
• Respect voor het milieu _______________________________________________
• Beschrijving van het apparaat _________________________________________

• Keuze van de plaats __________________________________________________

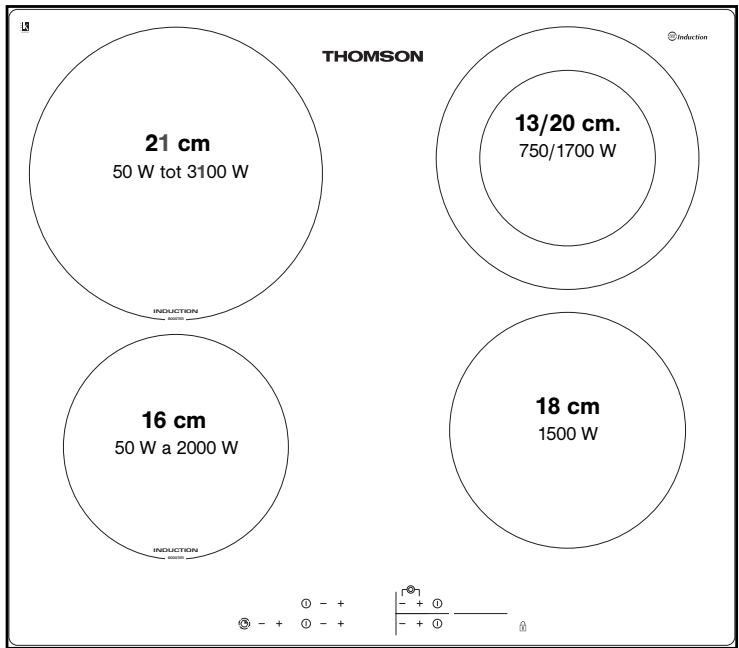

• Beschrijving van de bovenzijde ________________________________________
• Pannen voor inductie _________________________________________________
• Welke kookzone is geschikt voor uw pan? _______________________________
• Pannen voor glaskeramiek ____________________________________________
• Beschrijving van de accessoires _______________________________________
• Gebruik van de kinderbeveiliging _______________________________________
• Beveiliging tijdens het functioneren van de inductiezones __________________
• Veiligheden tijdens de werking van de kookplaat __________________________

• Behandeling van het apparaat _________________________________________
• Onderhoud van het apparaat __________________________________________

• Tijdens het gebruik __________________________________________________

dat ons eigen product aan de geldende normen voldoet. Wat betreft de technische specificatie van uw pacemaker of eventuele incompatibiliteit, kunt u inlichtingen inwinnen bij de fabrikant van de pacemaker of bij uw behandelend arts.

• VEILIGHEIDSAANWIJZINGEN Deze kookplaat is bestemd voor particulier gebruik in een huishoudelijke omgeving. Deze kookplaten zijn uitsluitend bestemd voor het koken van vaste of vloeibare levensmiddelen en bevatten geen asbesthoudende onderdelen. Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) waarvan de lichamelijke, sensoriële of mentale capaciteiten beperkt zijn, of personen zonder ervaring of kennis, behalve onder toezicht van een persoon die instaat voor hun veiligheid of voorafgaande instructies over het gebruik van het apparaat. Op kinderen moet toezicht worden gehouden, zodat ze niet met het apparaat spelen. Elektrisch gevaar Zorg ervoor dat de voedingskabel van een elektrisch apparaat dat is aangesloten vlakbij de kookplaat niet in contact komt met de kookzones. Indien u een scheurtje vaststelt in het glazen oppervlak, het apparaat onmiddellijk loskoppelen om risico’s voor elektrische schokken te voorkomen. Verwijder daartoe de zekeringen of schakel de hoofdschakelaar uit. Gebruik de kookplaat niet meer voordat de glazen bovenplaat is vervangen.

• Restwarmte Een kookzone kan na gebruik nog enkele minuten heet blijven. Dit wordt weergegeven met een “H” gedurende deze tijd. Raak de betreffende zones dan niet aan. Let op Niet in de halogeenlampen* van de kookzones staren. *volgens model Let op Bij radiale kookzones deze zones niet aanraken, gevaar voor brandwonden. Na een langdurige stroomonderbreking kan een ander lampje oplichten. Dit lampje gaat uit door te drukken op een willekeurige toets. De stralingswarmte van de kookzones kan niettemin hoog blijven.

• RESPECT VOOR HET MILIEU — Het verpakkingsmateriaal van dit apparaat kan worden hergebruikt. Draag bij aan de bescherming van het milieu door dit materiaal in de gemeentecontainers voor hergebruik te deponeren.

• Kinderbeveiliging Uw kookplaat is voorzien van een kinderbeveiliging voor vergrendeling van de functies tijdens het koken of wanneer de plaat niet aan staat (zie hoofdstuk: gebruik van de kinderbeveiliging). Vergeet niet de kinderbeveiliging te ontgrendelen wanneer u de kookplaat opnieuw wilt gebruiken. — Uw apparaat bevat tevens vele herbruikbare materialen. Daarom is het voorzien van dit logo om aan te geven dat de gebruikte apparaten van ander afval dienen te worden gescheiden. Zo kan uw fabrikant de apparaten optimaal hergebruiken, overeenkomstig de Europese richtlijn 2002/96/CE betreffende elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude apparaten.

• Voor dragers van hartstimulatoren en actieve implantaten. De werking van de kookplaat is overeenkomstig de geldende normen voor elektromagnetische interferentie en beantwoordt aldus aan de wettelijke normen (richtlijnen 89/336/CEE). Om interferentie tussen uw kookplaat en een pacemaker te vermijden, is het belangrijk dat de pacemaker in overeenstemming met de betreffende voorschriften is ontworpen en afgesteld. Wij kunnen u in dit opzicht enkel garanderen — Wij danken u voor uw bijdrage aan de bescherming van het milieu.

Boven een meubel met deur of lade

• KEUZE VAN DE PLAATS De afstand tussen de rand van het apparaat en de muur (of wand) erachter of ernaast moet minimaal 4 cm bedragen (zone A). Uw apparaat kan zonder probleem worden ingebouwd, controleer echter wel of de luchttoevoer en –afvoer niet worden geblokkeerd (zie hoofdstuk “beschrijving van uw apparaat”). Boven een inbouwoven of ander inbouwapparaat wordt het inbouwen zoals hiernaast aangegeven afgeraden.

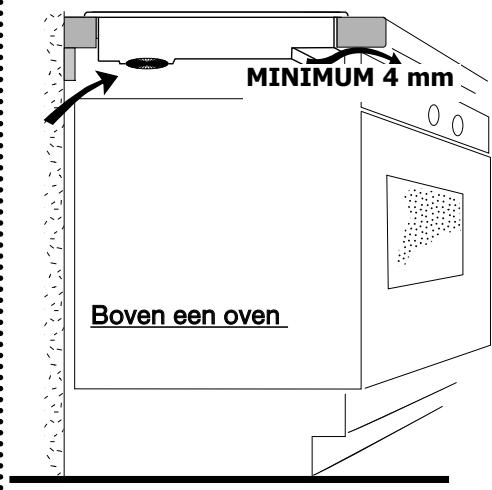

MINIMUM 4 mm Boven een oven INBOUWEN Houd u aan de tekening hierboven. Lijm de schuimplastic afdichtingstrip volledig rond de onderzijde van de kookplaatrand, daar waar deze op uw werkblad rust. Dit zorgt voor een goede afdichting met het werkblad. Bevestig de clips op de tafel(volgens het model). Advies Als uw kookplaat zich boven ene oven bevindt, kunnen de warmtebeveiligingen van de plaat het gelijktijdige gebruik van de plaat en de oven verhinderen in pyrolyse modus. Uw kookplaat is voorzien van een beveiligingsysteem tegen oververhitting. Deze beveiliging kan bijvoorbeeld worden geactiveerd als de kookplaat is geïnstalleerd boven een onvoldoende geïsoleerde oven. Er verschijnen dan kleine streepjes op de display. In dit geval raden wij u aan om de beluchting van uw kookplaat te verbeteren door een opening te maken aan de zijkant van uw meubel (8cm x 5cm), en/of u kunt ook de isolatieset voor de oven installeren die te verkrijgen is bij de klantenservice.

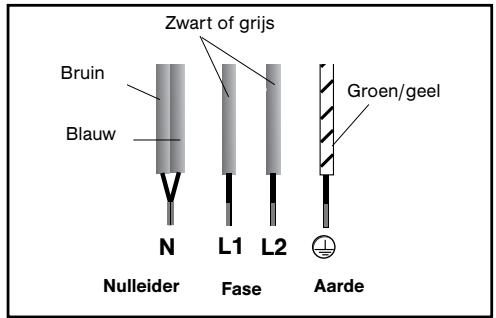

• Aansluiting 400V 2N - 16A Scheid voor de aansluiting de 2 fasedraden L1 en L2. Deze kookplaten moeten worden aangesloten op het net met behulp van een stekker, overeenkomstig de voorschriften van IEC 60083 of een eenpolige onderbreker, overeenkomstig de geldende installatieregels. Zwart of grijs Bruin Groen/geel Bij het onder spanning zetten van de kookplaat, of in geval van een lange stroomstoring, verschijnt een lichtcodering op het bedieningspaneel. Wacht ongeveer 30 seconden tot deze informatie verdwijnt voordat u de kookplaat gebruikt (Deze weergave is normaal en indien nodig voorbehouden aan de servicedienst. De gebruiker van de kookplaat dient hier in geen geval rekening mee te houden). Blauw

Nulleider L1 L2 Aarde Fase Indien bij een aansluiting van 400 V 2N driefasig, de kookplaat niet functioneert, controleer dan of de nulleider goed is aangesloten. Let op Indien de voedingskabel is beschadigd moet deze veiligheidshalve door de fabrikant, de servicedienst of ander gekwalificeerd persoon worden vervangen.

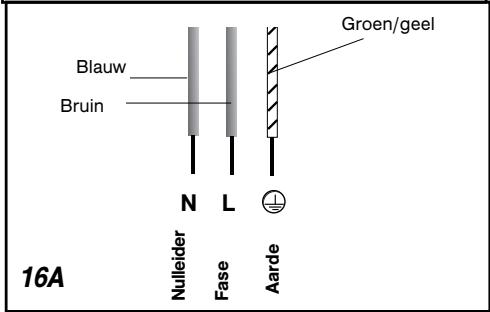

• Aansluiting 220-240V

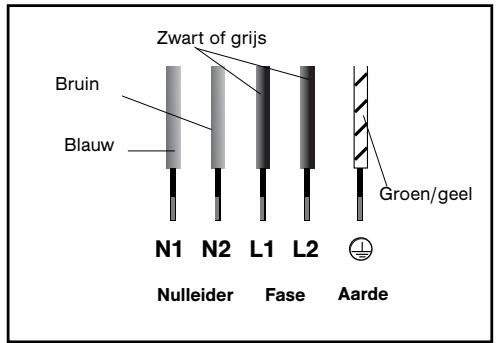

• Aansluiting 2x230V 2L+2N

- 16A Scheid de draden voor de aansluiting. Zwart of grijs

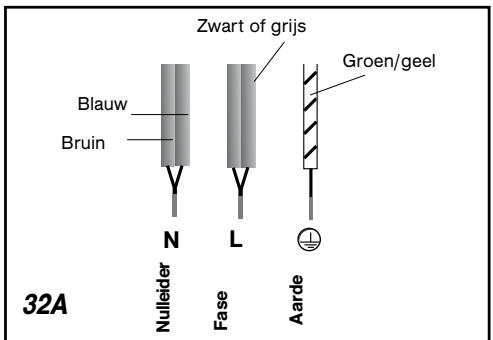

Bruin Zwart of grijs Groen/geel Blauw Blauw Groen/geel Bruin N1 N2 L1 L2 Nulleider Aarde Fase Nulleider 32A Aarde

• Aansluiting 400V 3 - 16A Groen/geel Blauw Bruin Aarde Fase Nulleider N L 16A Fase

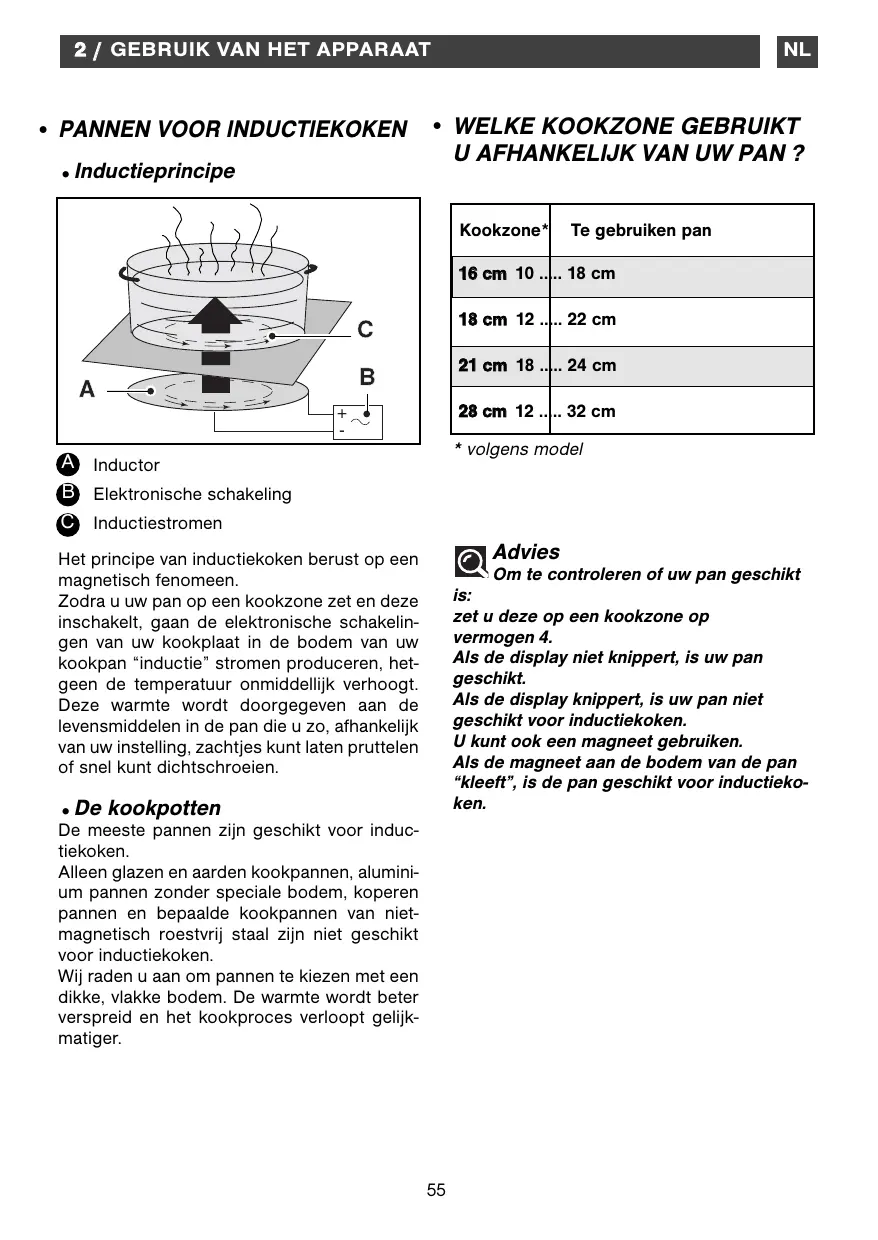

• Inductieprincipe Kookzone* Te gebruiken pan 16 cm 10 ..... 18 cm

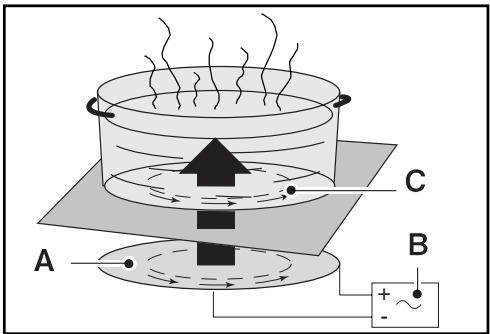

• volgens model A Inductor B Elektronische schakeling C Inductiestromen Advies Het principe van inductiekoken berust op een magnetisch fenomeen. Zodra u uw pan op een kookzone zet en deze inschakelt, gaan de elektronische schakelingen van uw kookplaat in de bodem van uw kookpan “inductie” stromen produceren, hetgeen de temperatuur onmiddellijk verhoogt. Deze warmte wordt doorgegeven aan de levensmiddelen in de pan die u zo, afhankelijk van uw instelling, zachtjes kunt laten pruttelen of snel kunt dichtschroeien. Om te controleren of uw pan geschikt is: zet u deze op een kookzone op vermogen 4. Als de display niet knippert, is uw pan geschikt. Als de display knippert, is uw pan niet geschikt voor inductiekoken. U kunt ook een magneet gebruiken. Als de magneet aan de bodem van de pan “kleeft”, is de pan geschikt voor inductiekoken.

• De kookpotten De meeste pannen zijn geschikt voor inductiekoken. Alleen glazen en aarden kookpannen, aluminium pannen zonder speciale bodem, koperen pannen en bepaalde kookpannen van nietmagnetisch roestvrij staal zijn niet geschikt voor inductiekoken. Wij raden u aan om pannen te kiezen met een dikke, vlakke bodem. De warmte wordt beter verspreid en het kookproces verloopt gelijkmatiger.

• De pannen Deze moeten bestemd zijn voor het koken op elektrische fornuizen. Ze moeten een vlakke bodem hebben. Gebruik bij voorkeur pannen van: - Roestvrij staal met dikke trimetalen bodem of “sandwich” - Aluminium met dikke gladde bodem. - Geëmailleerd staal Advies Gebruik een pan met de juiste maat. De doorsnede van de bodem van de pan moet gelijk zijn of groter zijn dan de kookzone Laat geen lege pannen op een kookzone staan. Laat pannen met hete olie of vet niet onbeheerd op een kookzone staan

• Gebruik Een hogere instelling is noodzakelijk in geval van: - grote hoeveelheden - bereidingen met een niet afgedekte pan - het gebruik van een glazen of keramische pan. Een lagere instelling is noodzakelijk in geval van: - de bereiding van voedingsmiddelen die de neiging hebben om makkelijk aan te branden (beginnen met een lagere instelling, die geleidelijk kan worden verhoogd indien dit noodzakelijk mocht blijken). - overkoken (haal het deksel van de pan of haal de pan weg en zet de stand lager).

• Energiebesparing: Om de bereiding te beëindigen, selecteer de stand 0 en laat de pan staan om de geaccumuleerde warmte te benutten (zo bespaart u energie). Gebruik zo vaak mogelijk een deksel om warmteverlies door verdamping te beperken.

• Automatische regeling van de kookzones De kookzones worden automatisch geregeld. Ze gaan vanzelf aan en uit om het geselecteerd vermogen in stand te houden. Zo blijft de temperatuur homogeen en geschikt voor de bereiding van uw voedingsmiddelen. De regelfrequentie is afhankelijk van het geselecteerd vermogen.

• INSTELLEN VAN DE TIMER Voor het geheel van de kookzones is een draaiende timer beschikbaar, die functioneert voor een enkele kookzone tegelijk.

A Aan/uit toets. B Toetsen kookvermogen. C Toetsen voor het instellen van de timer. Door herhaaldelijk te drukken op de toets selecteert u de kookzone waarvoor u de timer wenst te gebruiken. Het draaiend symbool van de timer kan alleen voor de zones die in werking zijn worden gebruikt.

• INSCHAKELEN Druk op de aan/uit toets van de te gebruiken zone. Een knipperende 0 en een pieptoon geven aan dat de zone is ingeschakeld. U kunt nu het gewenste kookvermogen instellen. Indien u geen kookvermogen instelt zal de kookzone automatisch worden uitgeschakeld. Gebruik van de timer: - Zet de kookzone aan en stel het vermogen in. - Zet het draaiend symbool op deze kookzone. - Stel de duur in door te drukken op “+“ of “-”; op de vermogensdisplay licht een punt op om de handeling te bevestigen. De timer begint pas terug te tellen indien op de kookzone een pan staat. Na de bereiding gaat de zone uit en geeft de timer 0 weer. U wordt gewaarschuwd met een pieptoon. - Druk op de toets “+” of “-” van de timer om deze pieptoon uit te schakelen.

• UITSCHAKELEN Druk op de aan/uit toets van de gebruikte zone of op de toets “-” van het vermogen tot 0 wordt weergegeven.

• INSTELLEN VAN HET KOOKVERMOGEN Druk op de toets “+” of “-” om het vermogenniveau van 1 tot P (maximaal vermogen) in te stellen. Bij het inschakelen kunt u direct het maximale vermogenniveau “P” instellen door op de toets “-” te drukken Om de instellingen van de timer te wijzigen: Druk op de toetsen “+” of “-” van de timer.

• DUBBELE ZONE Om de timer te stoppen: Druk meerdere seconde tegelijk op de toetsen “+” en “-” van de timer of op de toets “-” van de timer tot 0. Om de bijkomende kookzone in te schakelen: -Schakel de hoofdzone in - Druk gelijktijdig op de toetsen voor het vermogen “-” of “+” van de kookzone, u hoort een pieptoon en ziet een E op de display ter bevestiging. - Regel het vermogen. Om de bijkomende kookzone uit te schakelen: - Druk gelijktijdig op de toetsen voor het vermogen “-” of “+” van de kookzone. Om de toewijzing van de timer te wijzigen: - Stop de lopende timer. - Door herhaaldelijk te drukken op de toets wordt een nieuwe functionerende kookzone toegewezen.

• GEBRUIK VAN DE KINDERBEVEILIGING” Uw kookplaat heeft een kinderbeveiliging die de bedieningen vergrendelt wanneer de plaat niet is ingeschakeld (bijvoorbeeld bij het reinigen) of tijdens het koken (om de instellingen niet te wijzigen). Uit veiligheidsoverwegingen is alleen de toets “stop” altijd actief en dient om een kookzone te onderbreken, zelfs wanneer die vergrendeld is.

• Hoe vergrendelen? Druk nu op de vergrendelingtoets tot de led er boven oplicht en een pieptoon de handeling bevestigt.

• De kookplaat is vergrendeld tijdens gebruik De led boven de vergrendelingtoets licht op. Het symbool verschijnt wanneer u op de toetsen van het vermogen of van de timer van de werkende zone drukt. Het symbool verschijnt wanneer u op de “aan/uit” toetsen van een niet ingeschakelde kookzone drukt. Deze weergave verdwijnt na enkele seconden,

• De kookplaat is vergrendeld wanneer deze niet is ingeschakeld De led boven de vergrendelingtoets is uit, door kort op deze toets te drukken licht de led op. Het symbool en de led lichten op wanneer u op een aan/uit toets van een willekeurige zone drukt.

• Hoe vergrendelen? Druk op de vergrendelingtoetstot de led uit gaat en u een dubbele pieptoon hoort. De kookplaat is ontgrendeld. Advies Vergeet niet de kookplaat te ontgrendelen vooraleer hem weer te gebruiken (zie hoofdstuk “gebruik kinderbeveiliging”).

• Bescherming bij overkoken

• VEILIGHEID TIJDENS HET FUNCTIONEREN VAN DE INDUCTIEZONES. In de volgende 3 gevallen gaat de kookplaat uit (en verschijnt het symbool hiernaast):

• Temperatuurbegrenzer Elke kookzone is uitgerust met een veiligheidssensor die voortdurend de temperatuur van de bodem van de pan controleert. Als u een lege pan op een ingeschakelde kookzone laat staan, zal deze sensor automatisch de temperatuur van de kookplaat aanpassen zodat uw keukengerei of de kookplaat niet wordt beschadigd. - Overkoken waarbij de bedieningstoetsen worden bedekt. - Natte doek op de toetsen. - Metalen voorwerp op de bedieningstoetsen. Reinig het voorwerp of haal het weg, nu kunt u verder gaan met koken.

• Veiligheid “kleine voorwerpen” Een klein voorwerp (zoals een vork, lepel of ring …,) dat alleen op de kookplaat wordt gelegd, wordt niet als pan herkend. De display knippert en de kookplaat wordt niet ingeschakeld.

• Systeem Auto-Stop Indien u een bereiding vergeet stop te zetten, is het kookplaat uitgerust met een beveiliging “Auto-Stop system” die de vergeten kookzone onmiddellijk uitschakelt na een bepaalde tijd (begrepen tussen 1 en 10 uur volgens het gebruikt vermogen). Wanneer deze beveiliging in werking treedt, wordt de onderbreking van de kookzone aangegeven met de weergave “AS” of “A” in de bedieningszone en wordt gedurende ongeveer 2 minuten een pieptoon afgegeven. Het volstaat om op een willekeurige bedieningstoets te drukken om de pieptoon te onderbreken. Een dubbele pieptoon bevestigt uw handeling. Let op Meerdere kleine voorwerpen kunnen op een kookplaat als een pan worden herkend. Het display geeft het kookvermogen aan zonder te knipperen: de kookplaat kan aan gaan en de voorwerpen worden warm.

• BEVEILIGINGEN BIJ KOOKPLAAT IN WERKING
• Restwarmte Na intensief gebruik kan de door u gebruikte kookzone nog enkele minuten heet blijven. Een “H” wordt gedurende deze periode weergegeven. Raak de betreffende zones dan niet aan. Let op Bij radiale kookzones deze zones niet aanraken, gevaar voor brandwonden.

• BEHANDELING VAN HET APPARAAT vallen niet onder de garantie van dit apparaat. Geen onderhoud- en ontvlambare producten in het meubel onder de kookplaat opbergen. Verwarm geen gesloten blikken, omdat die kunnen ontploffen. Dat geldt uiteraard voor alle kookstanden. Gebruik voor het koken nooit aluminiumfolie. In aluminium verpakte producten of producten in een aluminium bakje nooit rechtstreeks op de kookplaat zetten. Het aluminiumfolie smelt en brengt onherstelbare schade toe aan uw kookapparaat. Laat nooit allerhande dingen op de kookplaat staan (onverwacht aanzetten, krassen ...). Gebruik geen stoomreiniger. De met kracht ontsnappende stoom kan de kookplaat schade toebrengen. De pannen niet te hard op de kookplaat neerzetten: Het glazen oppervlak van de glaskeramische plaat is heel sterk, maar niettemin niet onbreekbaar. Leg geen warm deksel plat op de kookplaat. Een ‘zuignapeffect’ zou de plaat kunnen beschadigen. Voorkom dat de pannen over de plaat glijden, omdat dit na verloop van tijd de bovenzijde van de glaskeramische plaat kan beschadigen. Zet geen pannen op de lijst of kap (naargelang het model). Vermijd pannen met ruwe of gedeukte bodem: zij kunnen stoffen vasthouden die vlekken en krassen veroorzaken op uw plaat. Beschadigingen die de werking van de kookplaat niet storen of onmogelijk maken,

• ONDERHOUD VAN HET APPARAAT SOORTEN VUIL GEBRUIK HOE? Licht. Huishoudsponsen. Het te reinigen gebied met warm water doorweken, daarna afvegen. Ingebakken vlekken. Overkoken van suiker, gesmolten plastic. Huishoudsponsen. Speciaal glaskrabbertje. Het te reinigen gebied met warm water doorweken, een speciaal glaskrabbertje gebruiken om het ergste vuil te verwijderen, daarna met de schuurzijde van een huishoudsponsje het resterende vuil verwijderen en afvegen. Kringen en kalkaanslag. Witte wijnazijn. Glanzende metalen Speciaal product verkleuringen. voor glaskeramische Wekelijks onderhoud. kookplaten. crème Warme witte wijnazijn op de vlekken aanbrengen, laten inwerken en afvegen met een zachte doek. Een speciaal product voor glaskeramische platen aanbrengen op de plaat, bij voorkeur met siliconen (beschermend effect). spons voor delicate vaat poeder

• Bij de inwerkingstelling U CONSTATEERT HET VOLGENDE: MOGELIJKE OORZAKEN: OPLOSSINGEN: Er verschijnt een lichtgevend display. Normale werking. Niets. Verkeerde aansluiting van de kookplaat. Controleer de geschiktheid. Zie hoofdstuk aansluiting. De installatie is doorgeslagen. Slechts één zijde werkt. Bij het eerste gebruik komt er een vreemde geur van de kookplaat af Nieuw apparaat. Laat elke kookzone een half uur een volle pan water verwarmen.

• Bij het aanzetten U CONSTATEERT HET VOLGENDE: MOGELIJKE OORZAKEN: OPLOSSINGEN: De kookplaat werkt niet en de lichtge- Het apparaat krijgt geen stroom. vende displays op het bedieningspa- De voeding of de aansluiting is neel blijven uit. defect. Controleer de zekeringen en de elektrische hoofdschakelaar. De kookplaat werkt niet en er verschijnt De elektronische schakeling een ander bericht. werkt slecht. Neem contact op met de Klantenservice. De kookplaat functioneert niet, de informatie wordt weergegeven. Zie hoofdstuk gebruik kinderbeveiliging De kookplaat is vergrendeld.

• Tijdens het gebruik U CONSTATEERT HET VOLGENDE: MOGELIJKE OORZAKEN: OPLOSSINGEN: De kookplaat is gestopt en geeft onge- Er is iets overgekookt of er ligt Reinig of verwijder het veer elke 10 seconden een pieptoon af. een voorwerp op het bedienings- voorwerp en start het Een of F7 verschijnt. paneel. koken opnieuw. Een serie kleine gegeven. of F7 wordt weer- De elektronische schakelingen zijn verhit. Zie hoofdstuk inbouw. Na een kookzone in werking te hebben gesteld, blijft het display van het bedieningspaneel knipperen. De gebruikte pan is niet geschikt voor inductie of heeft een doorsnede van minder dan 12 cm (10 cm op een zone van 16 cm). Zie hoofdstuk pannen voor inductiekoken. De pannen maken lawaai tijdens het koken. Uw kookplaat maakt een tikkend geluid tijdens het koken. Normaal voor sommige soorten pannen. Dit is te wijten aan de doorgang van de energie van de plaat naar de pan. Niets. Er is geen gevaar, noch voor uw kookplaat noch voor uw pan. De ventilator blijft enkele minuten doorwerken na uitschakeling van de kookplaat. Afkoeling van het elektronisch systeem. Normale werking. Niets. Let op Bij een breuk, scheurtje of barst, hoe klein ook, in de glaskeramische plaat, het apparaat onmiddellijk loskoppelen om elektrische schokken te vermijden. Neem contact op met de afdeling klantenservice.
